KOKONI SOTA Pro 3d打印机
2021年,我们收到魔芯科技的合作邀请,旨在设计一款能跟市面产品拉开差距的FDM(熔融沉积成型)形式的桌面3d打印机。我因为非常喜欢科技产品,更喜欢设计能颠覆传统的产品,所以异常兴奋。
FDM由于其技术形式,它天然的缺陷是显而易见的(精度达不到工业生产)。但是优点就是价格比较便宜,安全无毒,适合家庭和小作坊使用。
FDM打印机的现状:
1造型工厂设备感比较强。
2震动大,稳定性低,打印失败的几率比较大。由于机械臂摆动造成的震动大,这样给打印机维持稳定性带来很大的挑战。
3 没有智能检测,打印失败后会持续工作,造成大量的浪费。
4调平精度不够。
5打印出来的模型拆除支架比较麻烦。
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzYw) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzY4) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
那FDM打印机既然是家庭和小作坊使用,它的造型应该是给人安全无害且科技感爆棚的视觉感受的。有一天我看到科幻片的克隆室,同样是生产制造各种物品的3d打印机应该跟克隆室相似。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzQw) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

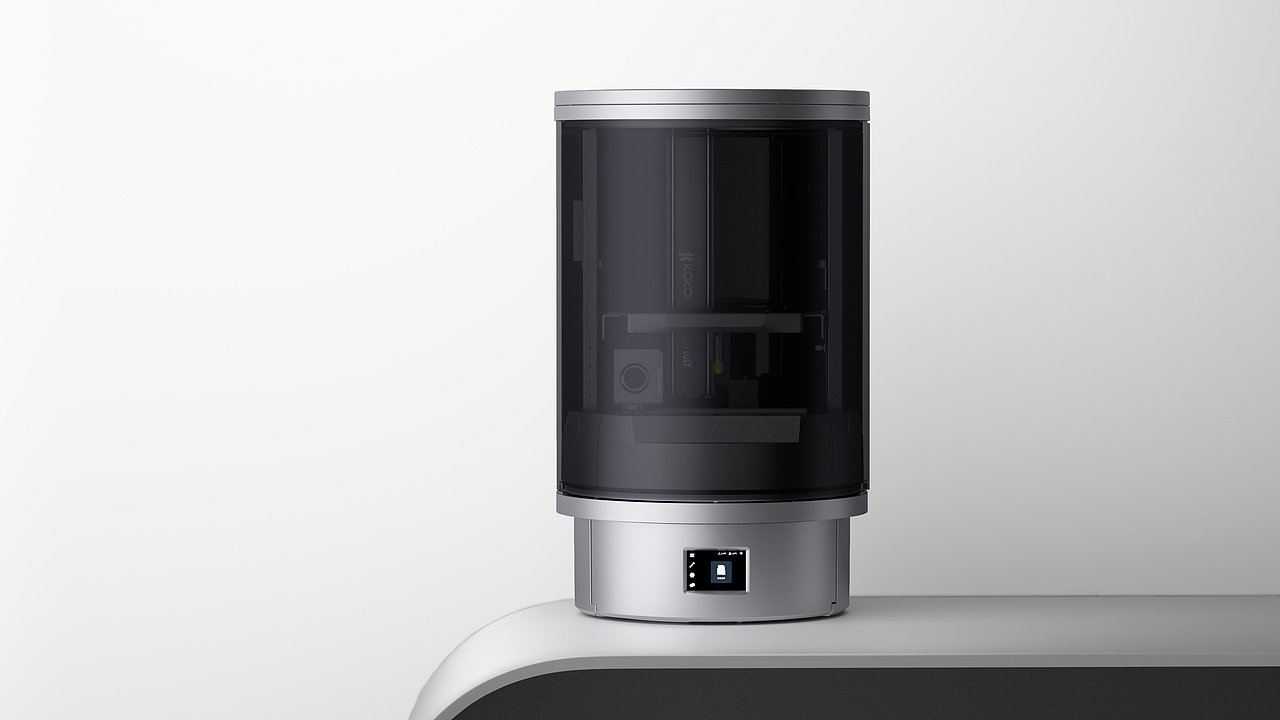

彻底颠覆传统,先进的产品,英文单词state-of-the-art刚好可以传达这个意思。 所以叫它KOKONI SOTA Pro
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzczMzU2) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

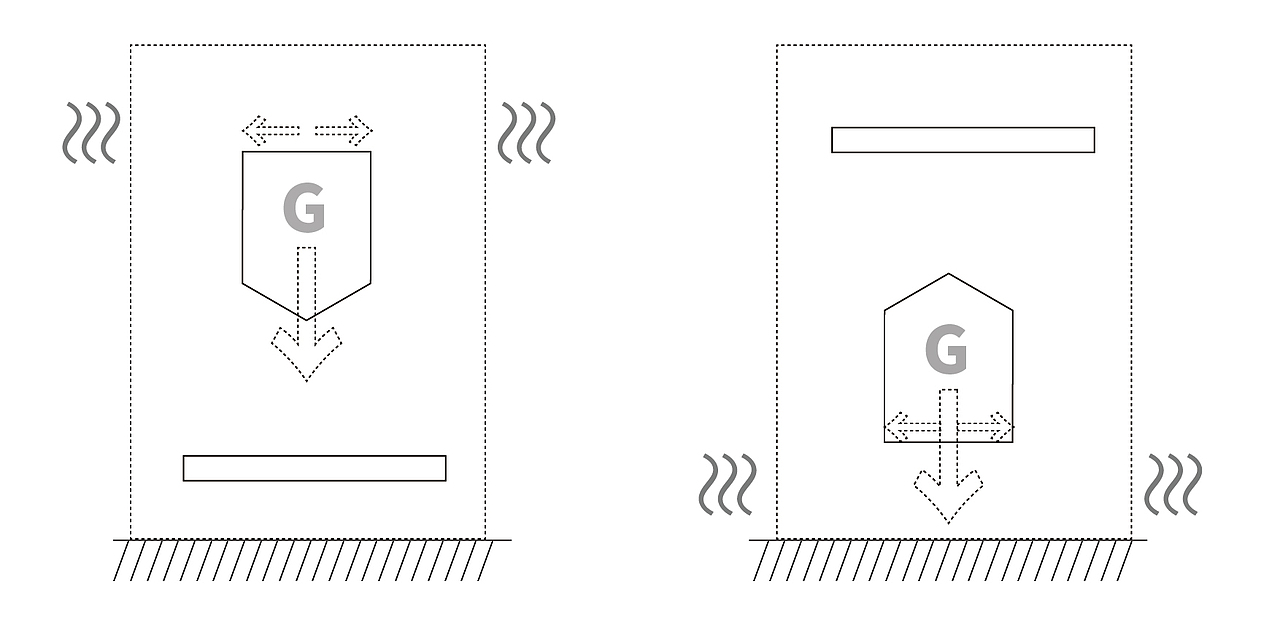

由于出料喷头的移动导致产品震动的问题,产品震动会导致打印的失败几率增加。一般的FDM打印机的出料喷头在产品顶部,重心在顶部,力矩大,震动的幅度更大
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzE2) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzAw) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

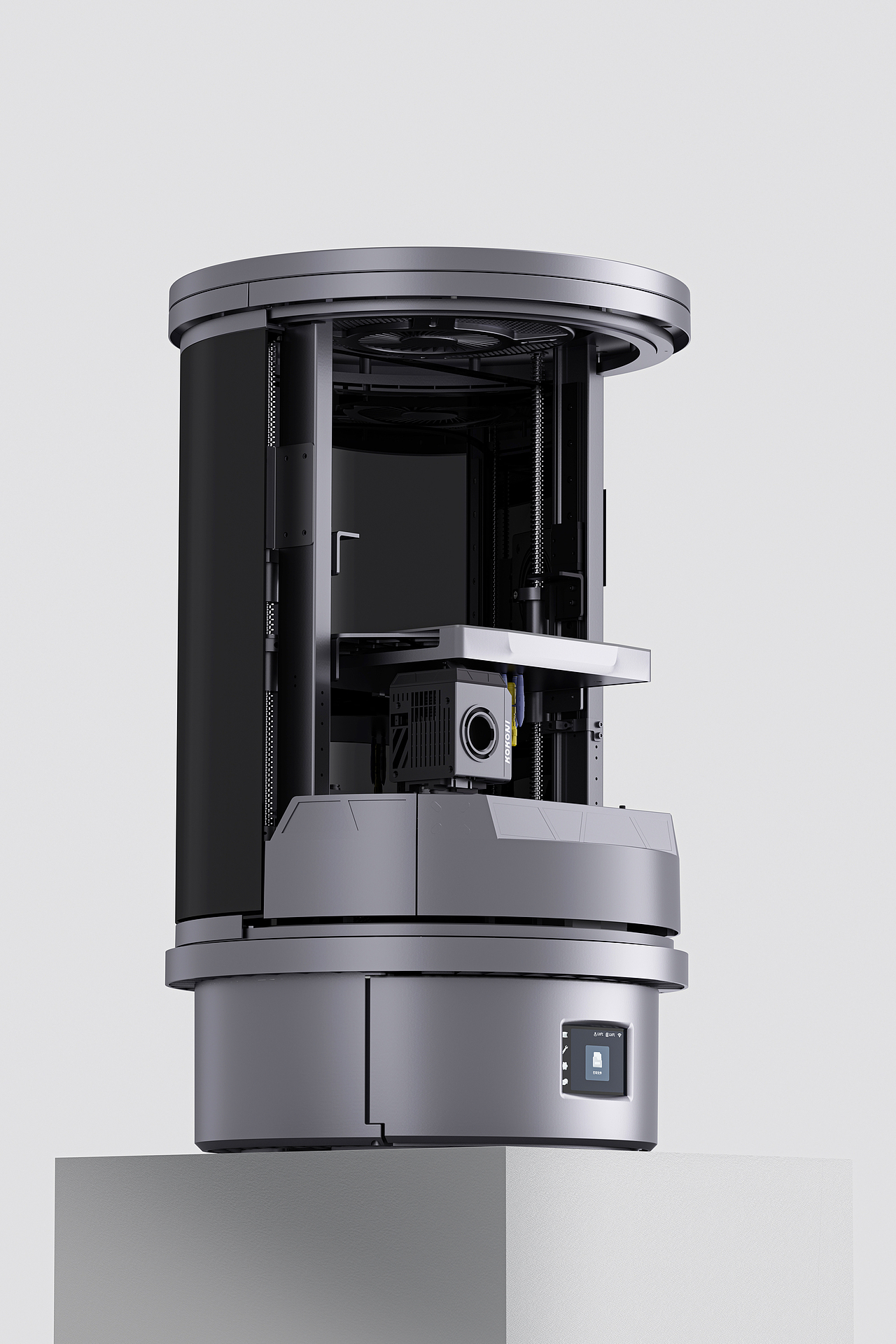

为了缓解这个问题我们把出料喷头的设计在底部,重心低。而上下移动的是稳定的承托底座。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzcy) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

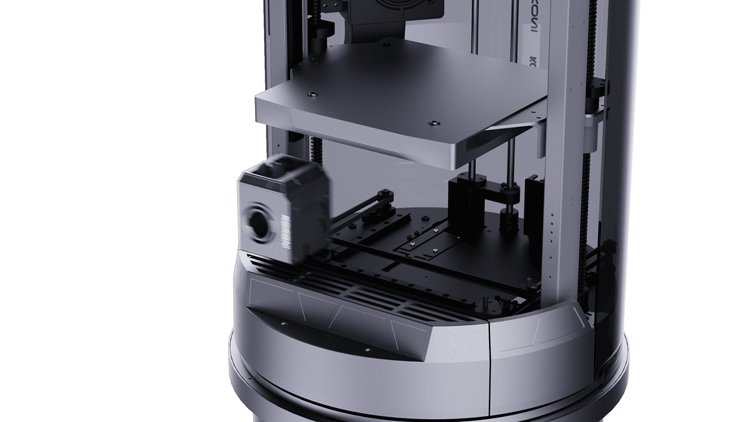

稳定性提高了,打印速度也更快了。KOKONISOTA Pro 打印机是传统3D打印机的10倍,运动速度高达 6000mm/s。此外,反重力的灯丝喷射使产品的支撑材料减少。支撑结构不再需要抵抗重力来支撑整个打印对象,相反,对象在KOKONI SOTA Pro 中被倒置打印,可以减少20%到50%的塑料废料。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNjk2) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
KOKONISOTA Pro 内部集成了业界首款消费级3D打印机的闭环集成控制,可以实时记录并调整当前位置,避免打印出错。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzY0) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzM2) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
承托模型板首创16点电容调平方式。与传统易受到环境温度影响的压力传感器调平不同。16点电容传感,可以以0.05的精度精确获知平台平整程度,自动完成首层补偿,印刷的光学标记,配合摄像头判读打印板的安装状态。承托板自带加热,黏住打印对象。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzEy) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

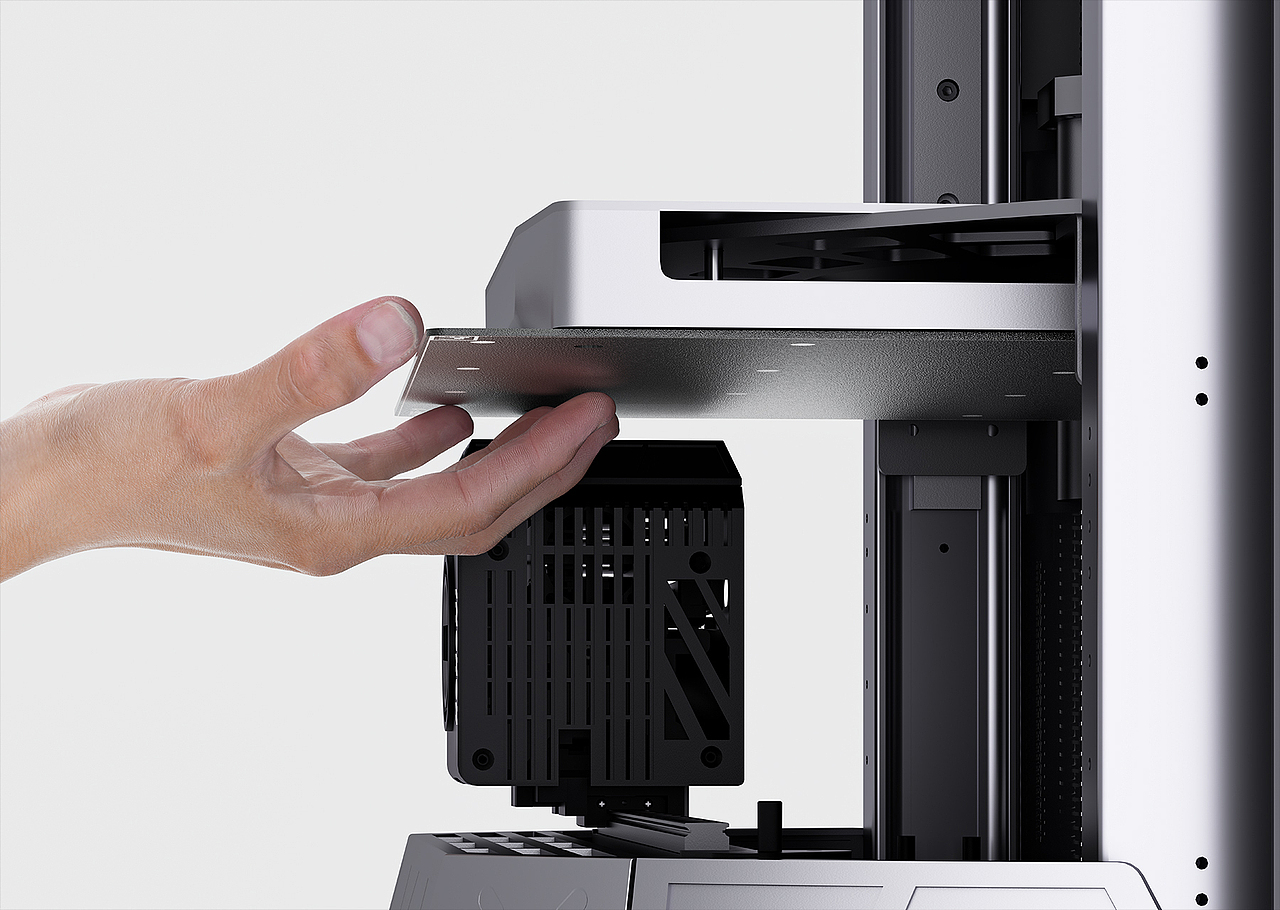

板磁体吸附,可以弯折,快速取下模型。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzIw) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
平时我们的AI摄像头的运用可以实时监控产品的打印过程,及时发现错误。再也不会出现打印错误之后,还打了一团废料的情况了。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzMy) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

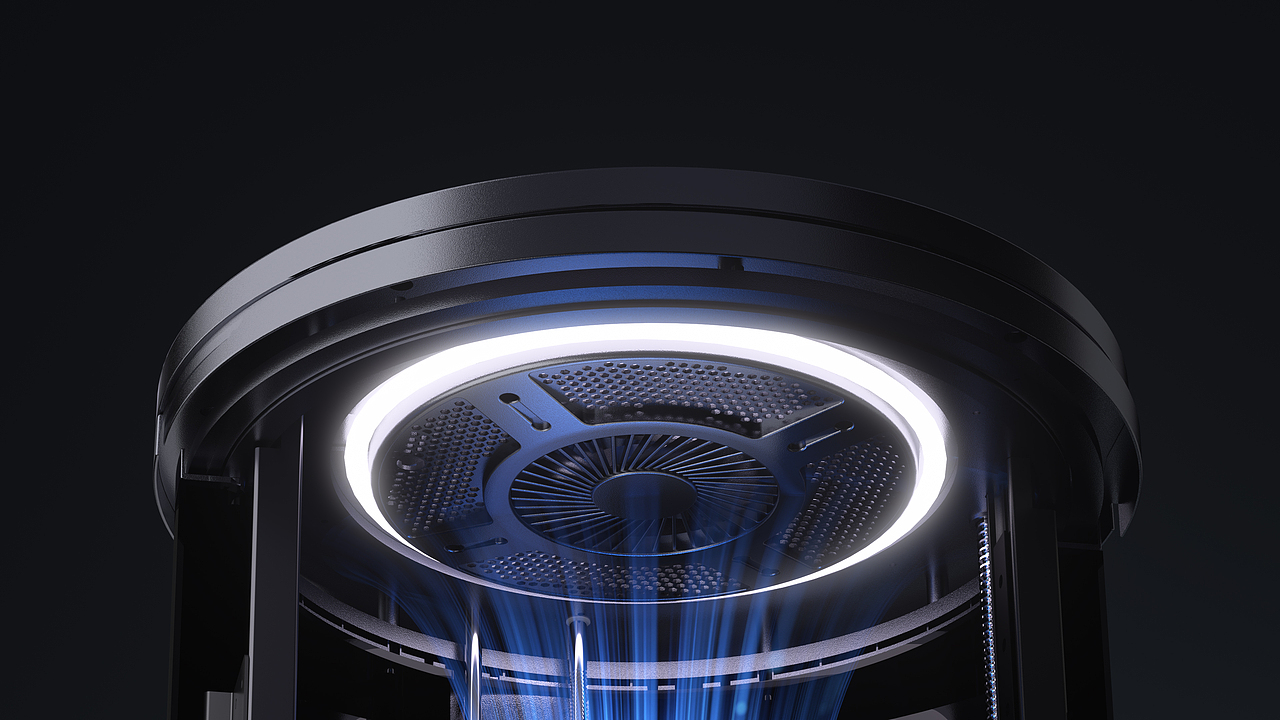

内置导热风扇,散热防止打印对象温度太高,影响打印效果
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzQ0) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

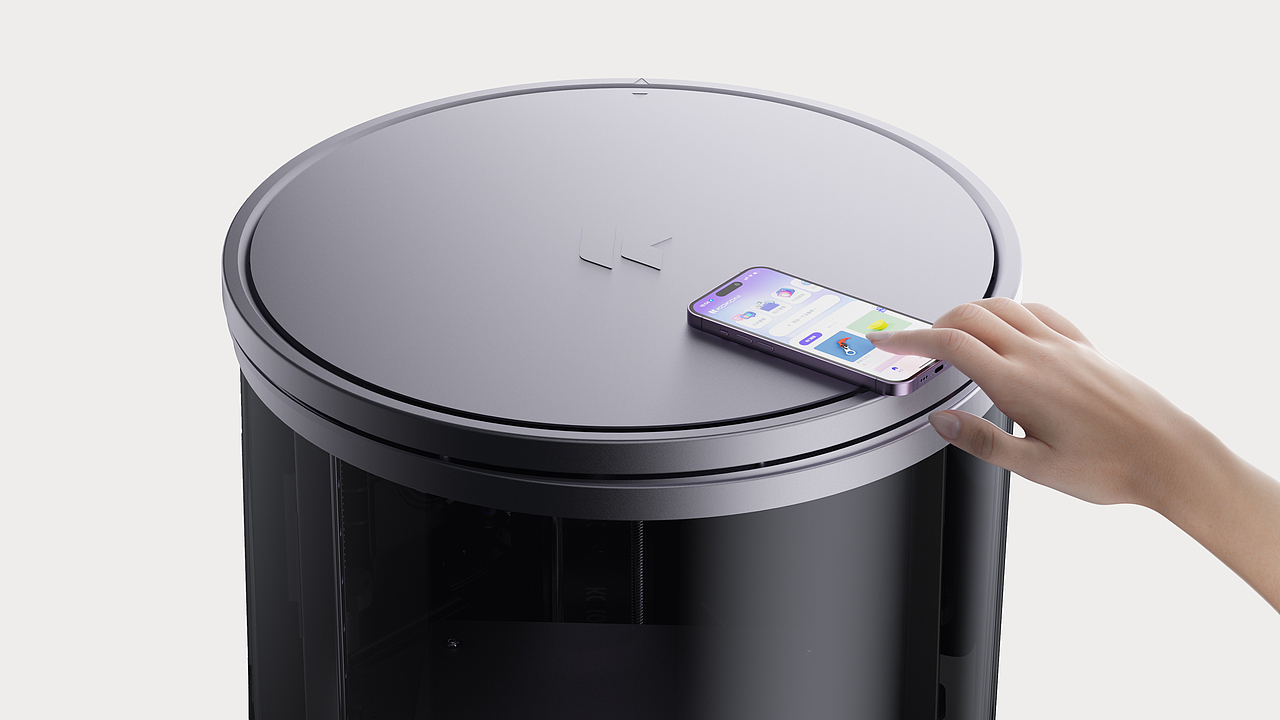

app有海量模型可以选择,内置AI算法,可以识别物理世界物体转变成数据模型,并打印出来。真正做到打印一切。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzQ4) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
轻轻推动,即可打开门旋转门
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyODE2) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzUy) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

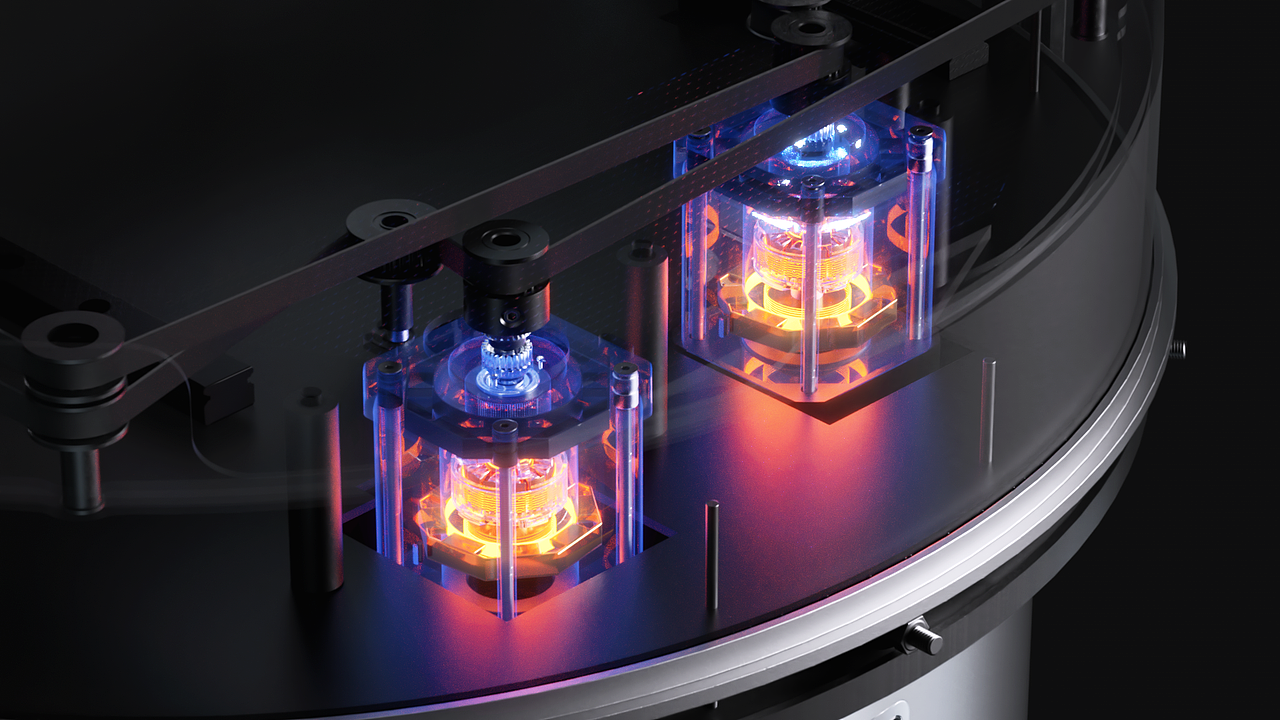

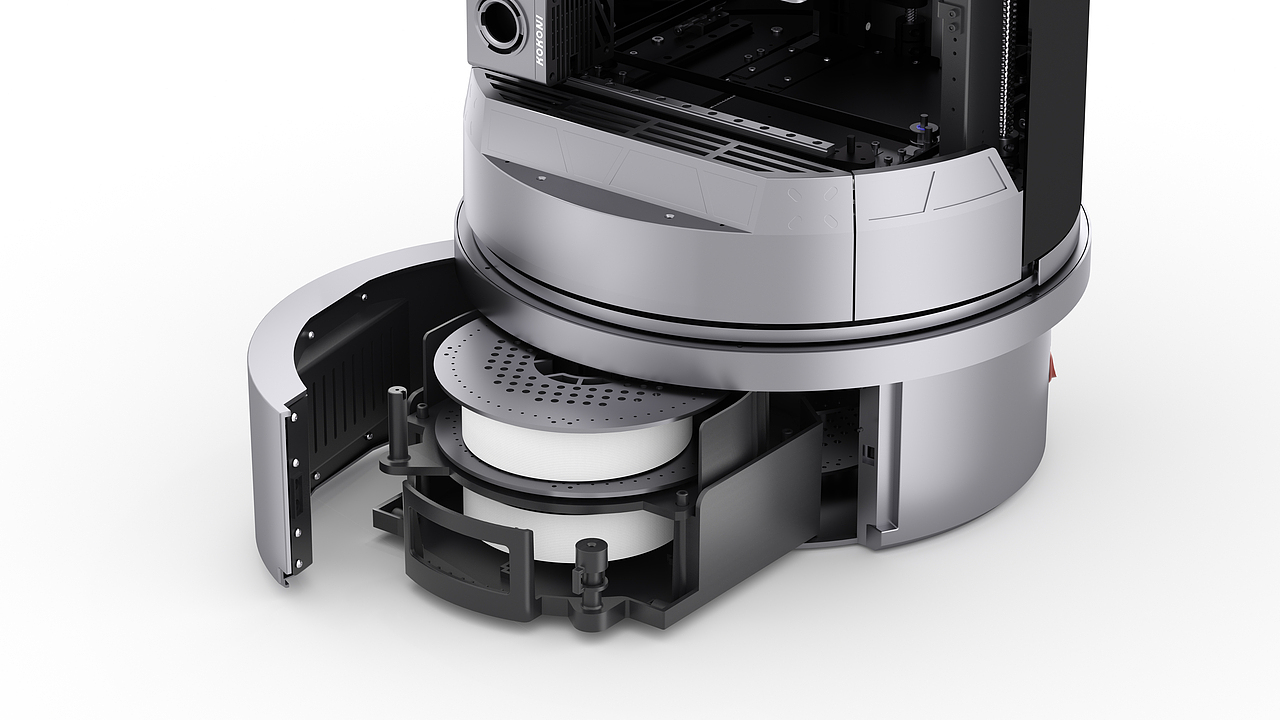

打开线圈,可以更换线材。两个线材一个是水溶性的支撑材料,一个是打印材料。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzU2) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyODMy) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL

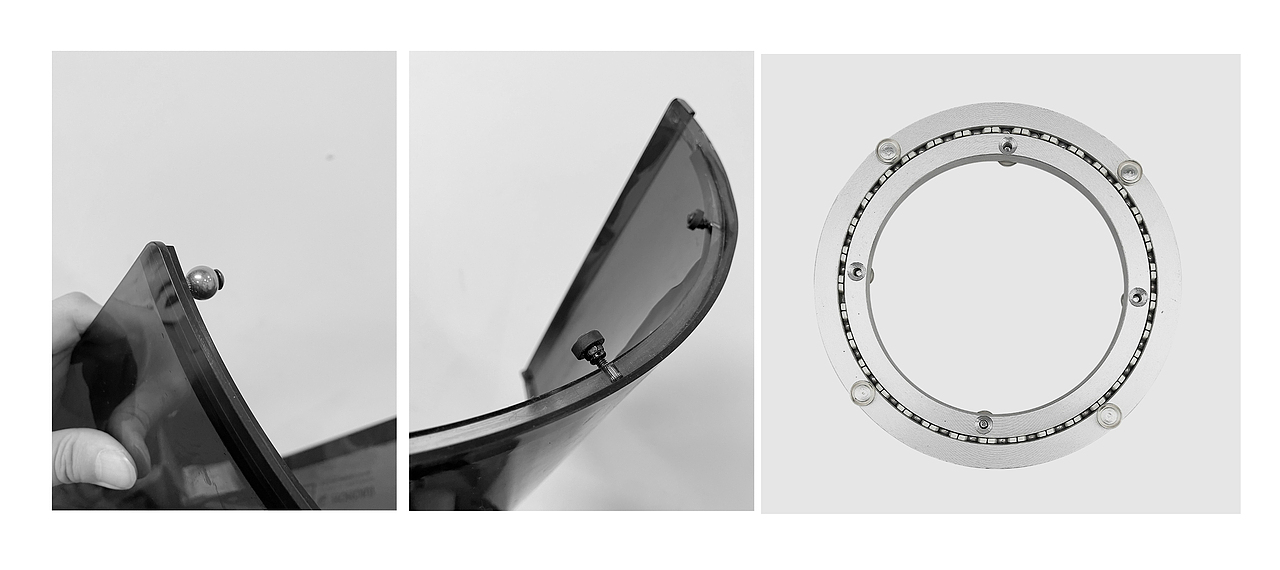

创新带来的代价就是研发成本太高了。历时三年,反复的打样验证调整。例如门的滑动机构,刚开始参考了卫浴的圆形滑轨想尝试用滑轮的方式,发现滑轮噪声非常大,且由于PC材料门的问题误差太大,很难达到预想到的效果。然后尝试了PU棒车成球体来做,还是发现精确度的问题比较难控制,噪声大,会卡住。 最后我们定制了类似餐桌的静音旋转轴承,虽然成本高一点,好在也有比较好的效果。
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyODI0) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyODI4) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzA0) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzA4) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzI0) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
支持多色打印,同时并配备多色料盒
收藏
KOKONI SOTA Pro 3d打印机(图ZMzc2MzcyNzI4) - 电子产品 - 站酷设计师冒险岛MAOOXD原创素材 - 站酷ZCOOL
