C4D-数据线模型制作-平滑、快速、可控

提供2个思路来制作数据线的内容。分别为追踪对象以及XPresso

1、追踪对象思路，这里最重要的是追踪对象可以连接所有对象并生成曲线。

要点：

1、追踪链接中的内容，一定要按实际位置照顺序放置，否则会出错，类似放样。顺序出错则形状出错

2、追踪对象——追踪模式，设置为连接所有对象

3、样条类型最好修改为B-样条、点插值方式：细分（这样的样条比较顺滑）

4、空白对象因为比较小，不是很好找到，所以建议将对象—外形，修改为圆环或其他比较显眼的

完成以上设置，只需要扫描出样条即可

类似的图片也效果也可以根据这个思路制作出来

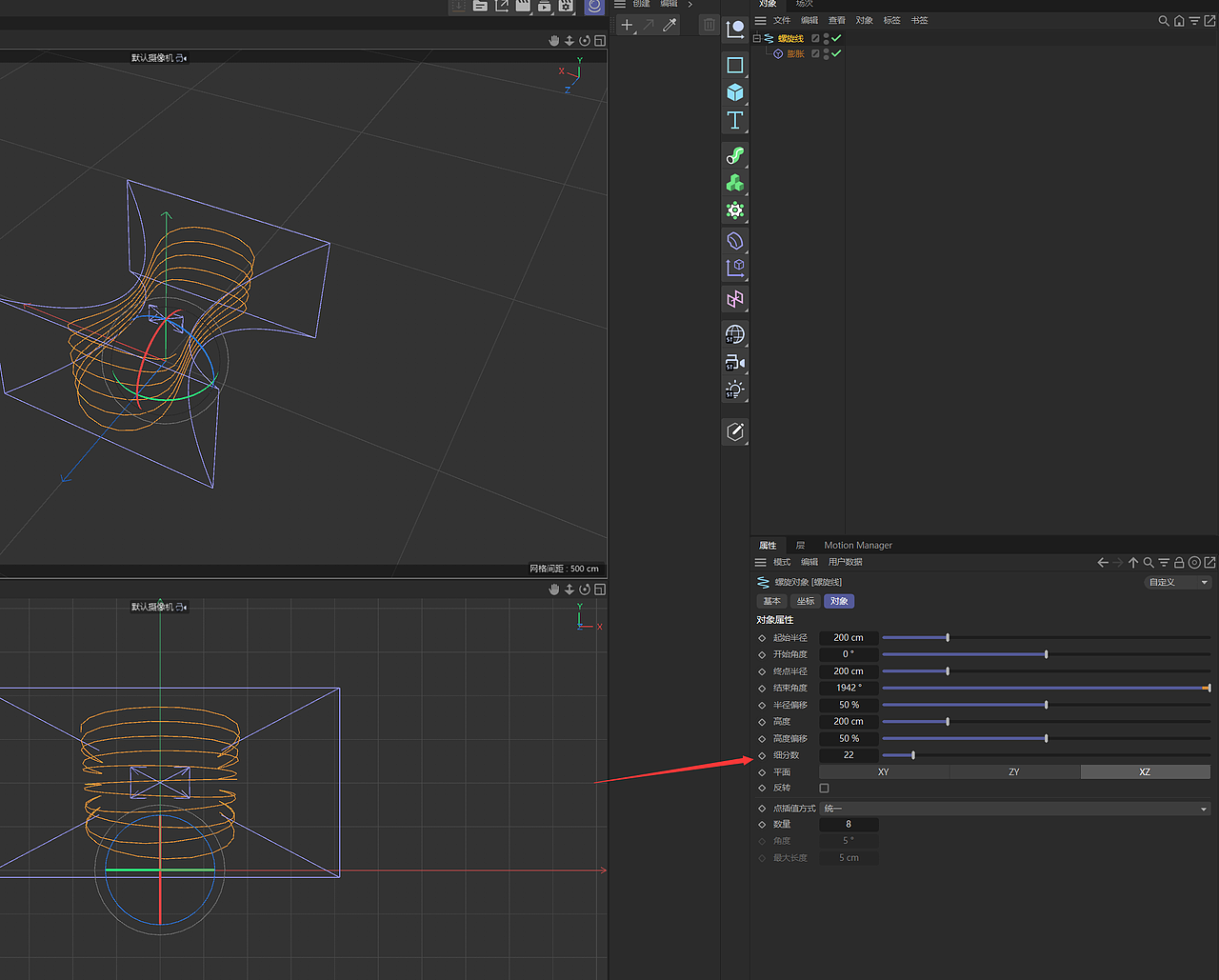

新建螺旋线，调整需要的圈数，使用变形器调整外形，务必调整细分数，控制后期工作量，调整好后，使用“当前状态转对象”得到最终曲线样条

此时，只需利用克隆工具生成点的位置即可。

使用空白多边形，对象为制作好的螺旋线，分布设置为顶点

C掉后得到很多很多的空白多边形（这里的空白多边形只是为了定位，最终还是需要替换成空白对象！！不要手动替换，很累。使用全选后按shift键统一添加父级。此时父级的空白对象会与子对象的位置数据一致。然后通过搜索筛选出需要的部分内容。）

此时需要将这些对象放置到追踪对象内（不要手动一个个放置到追踪对象，按shift键并筛选删除，可以快速得到结果）

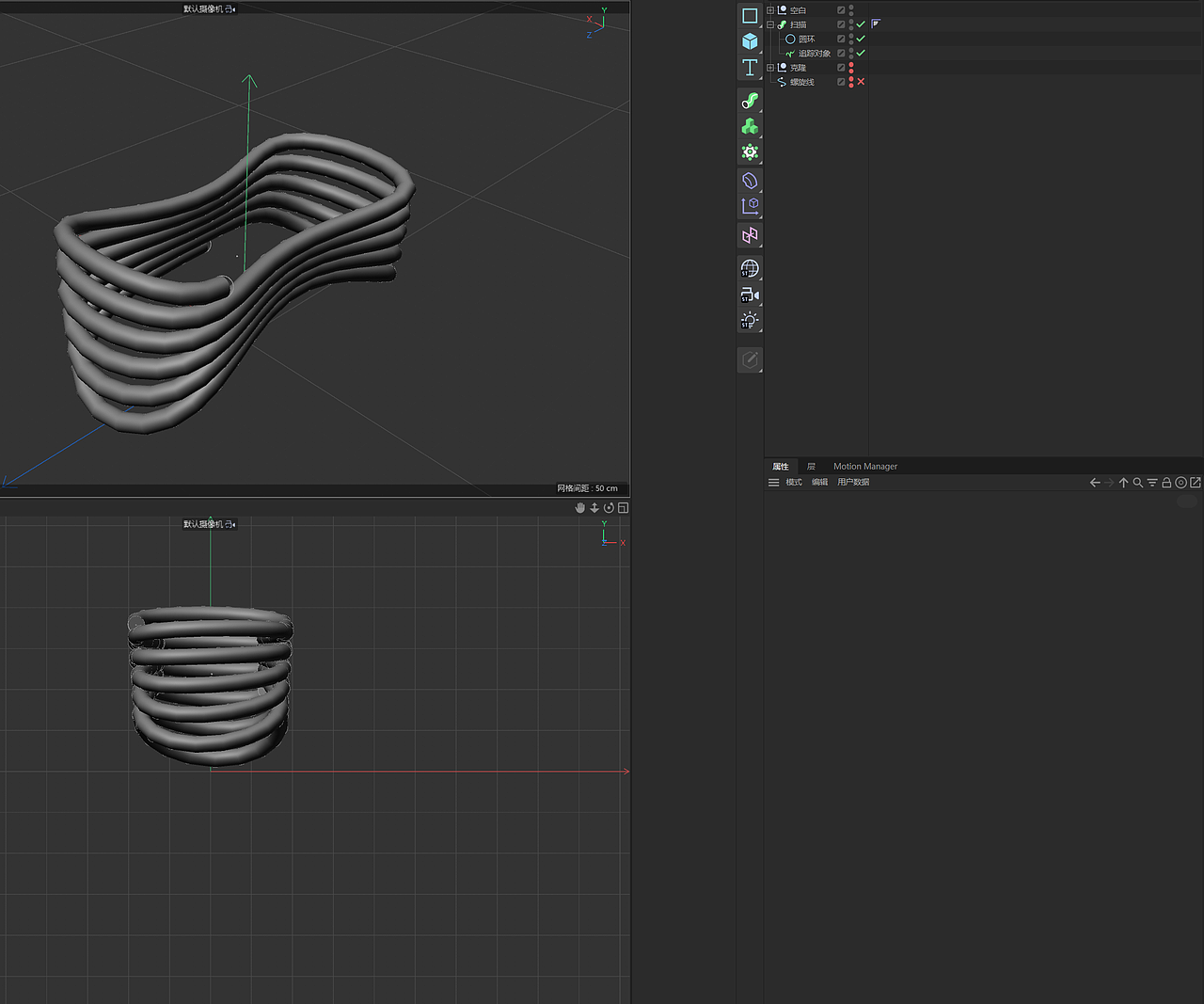

适当调整，并增加追踪对象的内容，即可得到最终想要的效果了

得到平滑的数据线模型

2、XPresso思路。通过XPresso绑定点位置

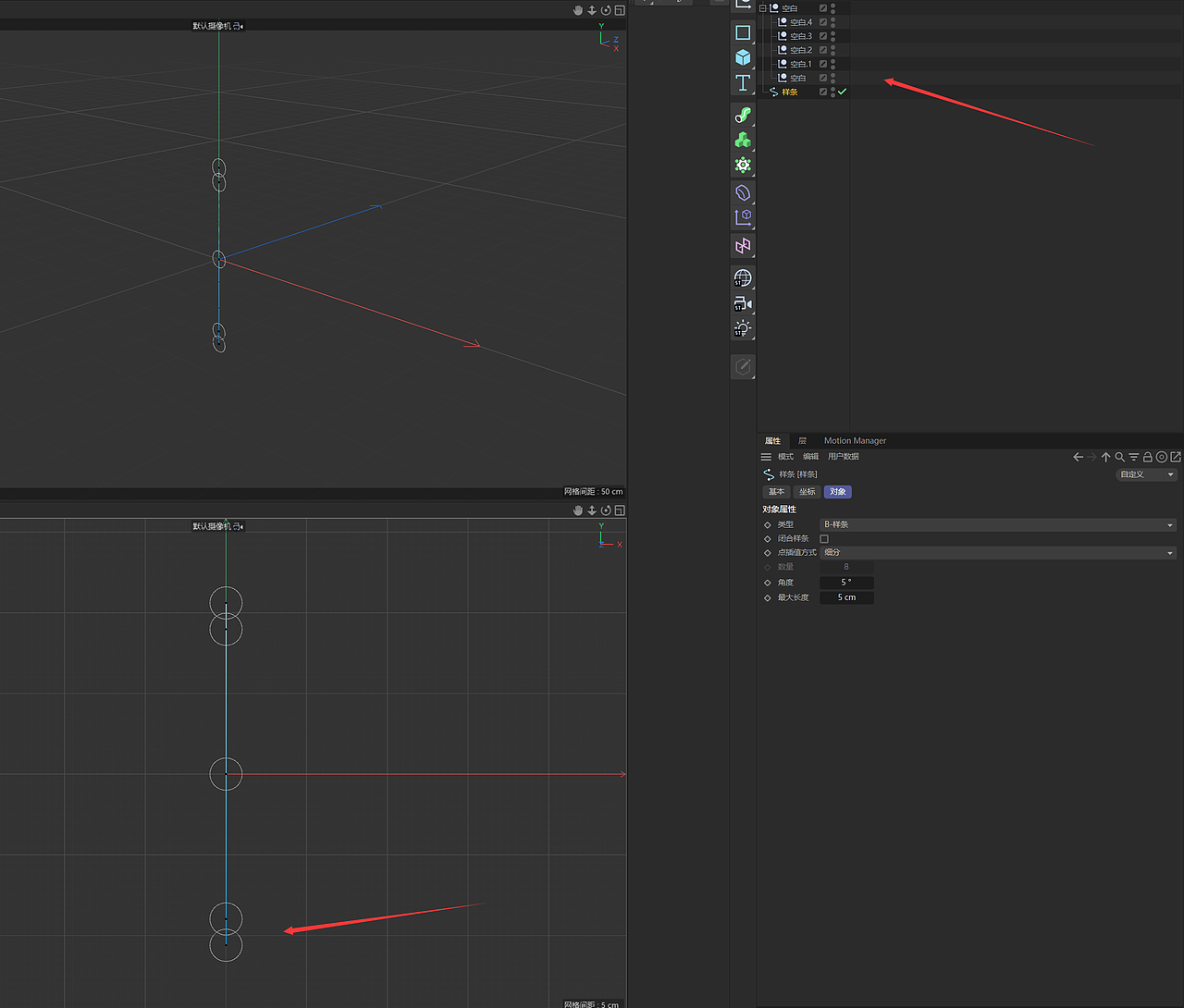

绘制一个5个点的线段，线段模式为B-样条，细分

新建5个空白对象并分别对其线段的五个点位，顺序要一致

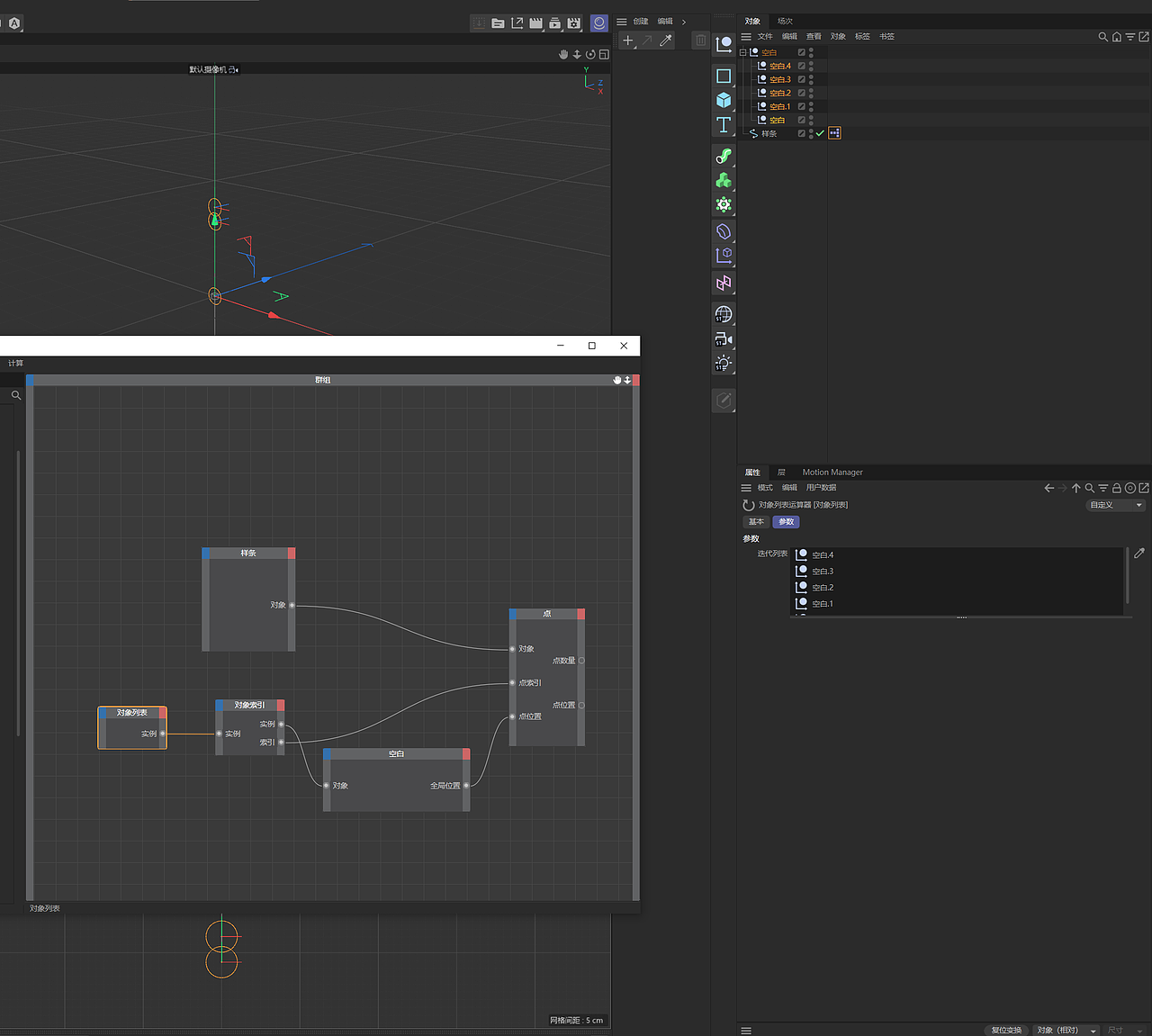

为样条添加XPresso标签，并将样条、空白对象拖入XPresso编辑器中

添加“点”、“对象索引”、“对象列表”

XPresso-常规-点 、 对象索引

XPresso-迭代器-对象列表

对象列表需要添加五个空白对象

链接每个点，跟图做就好，缺的项目点红色或蓝色区域找到对应的项进行链接

将挨得近的放到对应的子集内。方便后面操作。

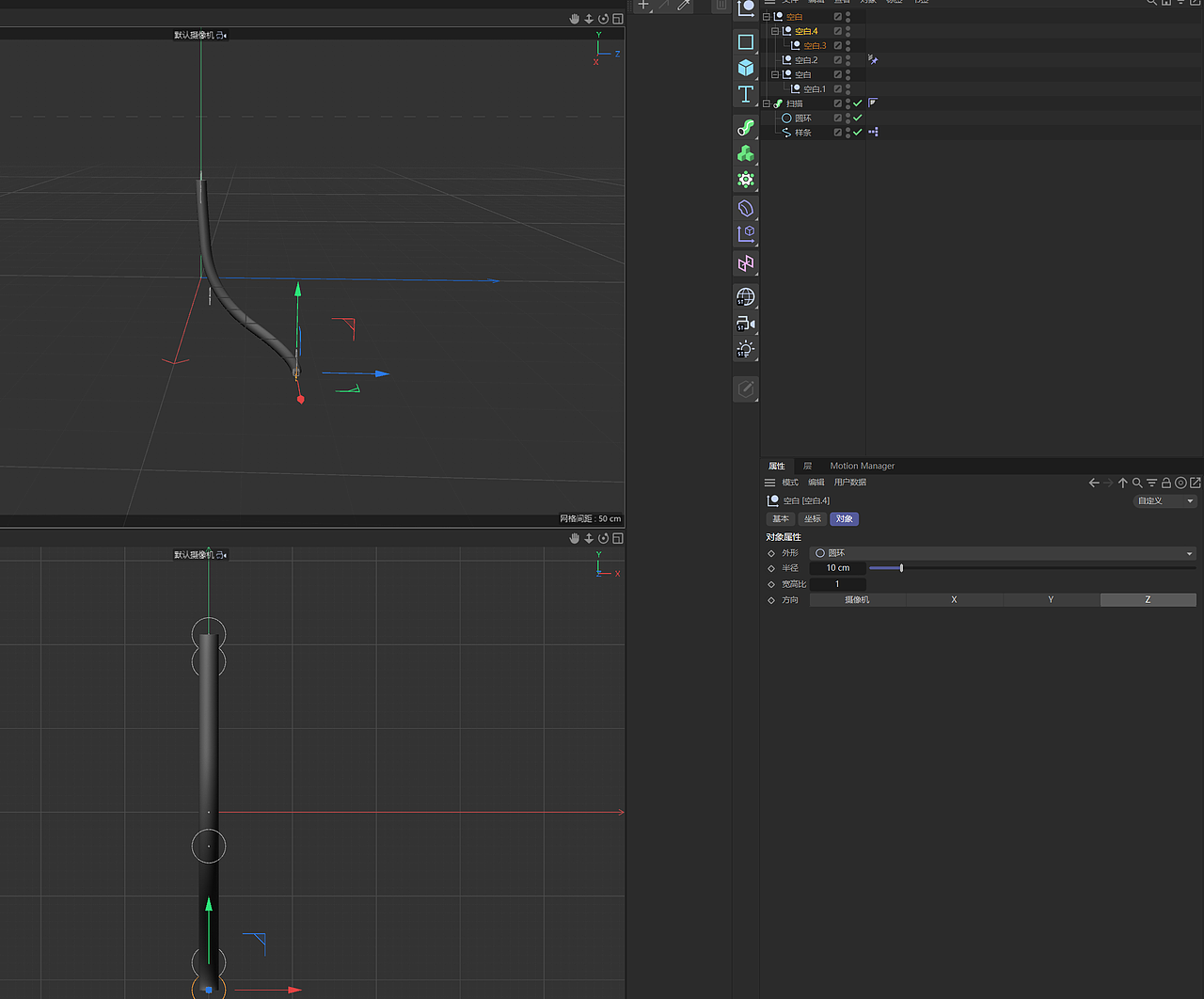

为中间的控制点添加束缚标签

束缚标签中勾选弹簧，并添加目标，需要2个目标。将两个端点的父级放进去

为样条添加扫描，即可得到一个Q弹，可控的数据线的线段。控制空白对象即可实现良好的位置变形
