耳罩的褶皱纹理怎么渲染？
深圳/产品设计师/1年前/127浏览
版权
耳罩的褶皱纹理怎么渲染？
之前有朋友问我这个耳罩的褶皱效果怎么实现，就想着梳理梳理，做一个教程分享出来。说起来当时也是琢磨许久，无果，然后受到群友的启发，恍然大悟，记得最后做出来的时候，呆呆地看着效果图愣了好几分钟(真的被我做出来了！)
话不多说，接下来就把思路梳理一下，供大家讨论学习。
先说思路：不需要动模型，不需要找素材，在keyshot里通过拉丝纹理和自带素材来实现褶皱。
---------------------------------------------------------
- 思路明确，首先把耳罩独立出来
---------------------------------------------------------

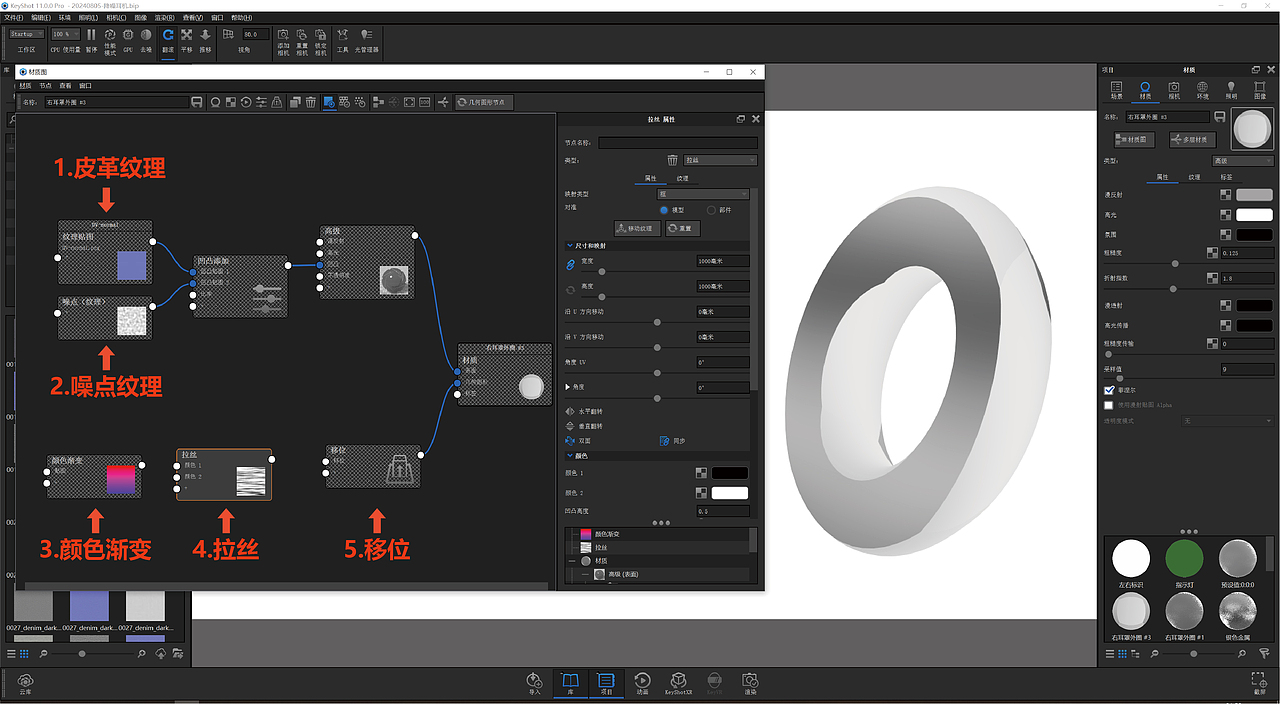

- 先把节点都拿出来：1.皮革纹理、2.噪点纹理(模拟哑面)、3.拉丝(模拟褶皱)、4.移位(逼真效果)
- 处理拉丝节点。按C预览颜色，可以看到拉丝纹理是很奇怪的，这是因为映射类型默认选择了框
---------------------------------------------------------
- 映射类型选择圆柱形，再选择部件，然后点击移动纹理，就可以开始调整参数了；
- 按需调整尺寸和摆放角度，需要注意，高度一定是大于宽度的，这样才能呈现圆柱形；
- 调整完之后，拉丝纹理就会一圈圈地附着在部件上了
---------------------------------------------------------
- 将凹凸高度调高一些，然后退出预览，可以看到褶皱的效果已经出来了
- 进行到这一步，相信大家也能猜到后面的步骤啦，就是想办法对褶皱添加渐消的效果，模拟布料被拉扯的感觉
---------------------------------------------------------
- 实现纹理渐消的原理就是用一张黑白渐变的图，根据黑透白不透的原理，黑色区域掩盖住纹理，白色区域的纹理不变

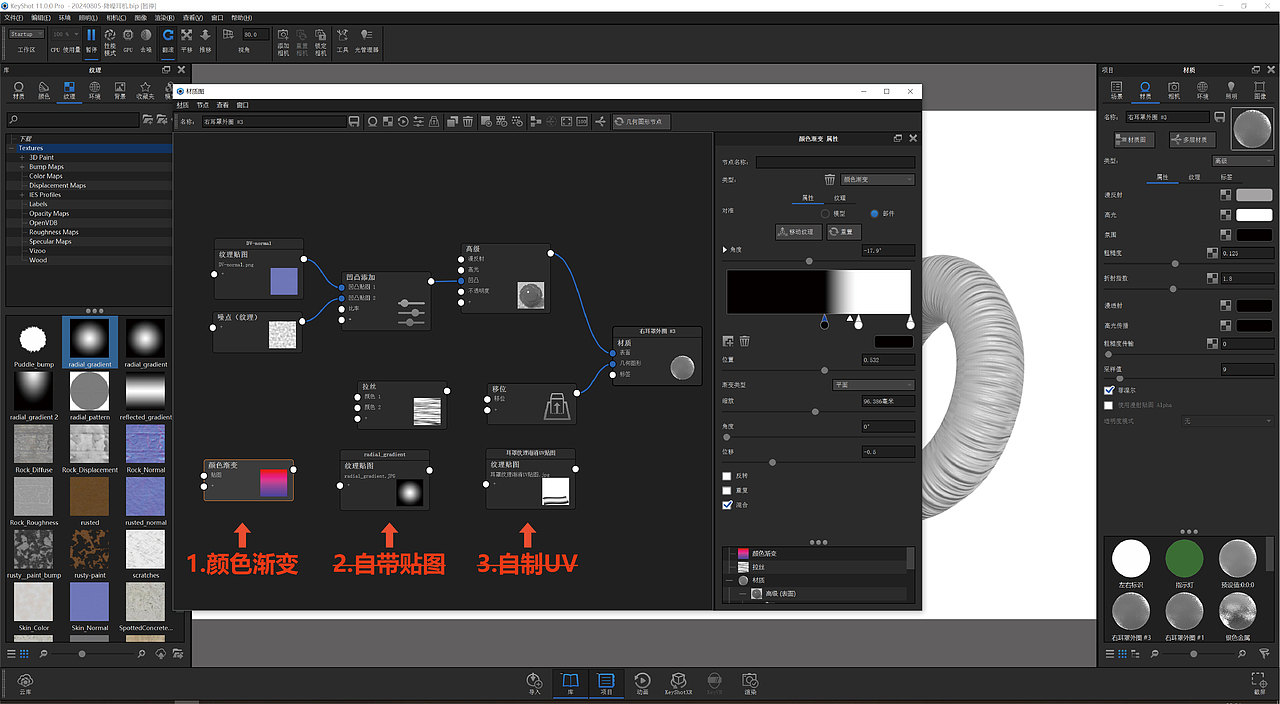

- 那这贴图怎么来呢，有许多种方法，我目前想到的就有3种：1.采用颜色渐变节点（就是方便）；2.软件自带的贴图（贼麻烦）；3.自制UV贴图（高手专用）；
- 其中的难度在于贴图要符合模型的形状，自制UV贴图显然适用性最强，不过这里用不上，也就不多赘述
---------------------------------------------------------
- 使用颜色渐变节点，渐变类型选择平面(因为这个节点的圆柱形不好用)，然后就可以调整其他参数了。
- 拉丝有颜色1(黑)、颜色2两个接口(白)，颜色渐变节点要连在白色的颜色2上
---------------------------------------------------------
- 到这一步，连接移位节点，调整参数后，逼真的褶皱效果就出来辣~
- 这个方法也能用于正方形的耳罩
- 调整过程中记得随时保存哦，不然电脑容易崩，高配玩家请随意
---------------------------------------------------------
最后再上一波图，感谢大家观看！
