外观设计：众乐自助彩票机
委托方：北京众乐网络科技有限公司 产品：自助彩票销售机
北京众乐网络科技有限公司，专注于体育行业数据挖掘和分析。致力于互联网整合营销、新渠道传播的高科技公司。
辅助软件：C4D
43英寸的大屏的自助售票机，占地1平方米，高度约2000mm，自重200KG+，是个庞大而又有十足分量的机器。早期机型设定为固定场地使用，未安装移动装置，以至于前端销售在铺机器的时候反应最多的问题就是重，然后是外观过于方正，颜色又是大红色，经常有用户误以为是场地专属消防装置：）。
新外观设计将在不改变内机械结构的基础上，适当缩小机器尺寸，改进外观直线过多机器外观颜色单一的问题。

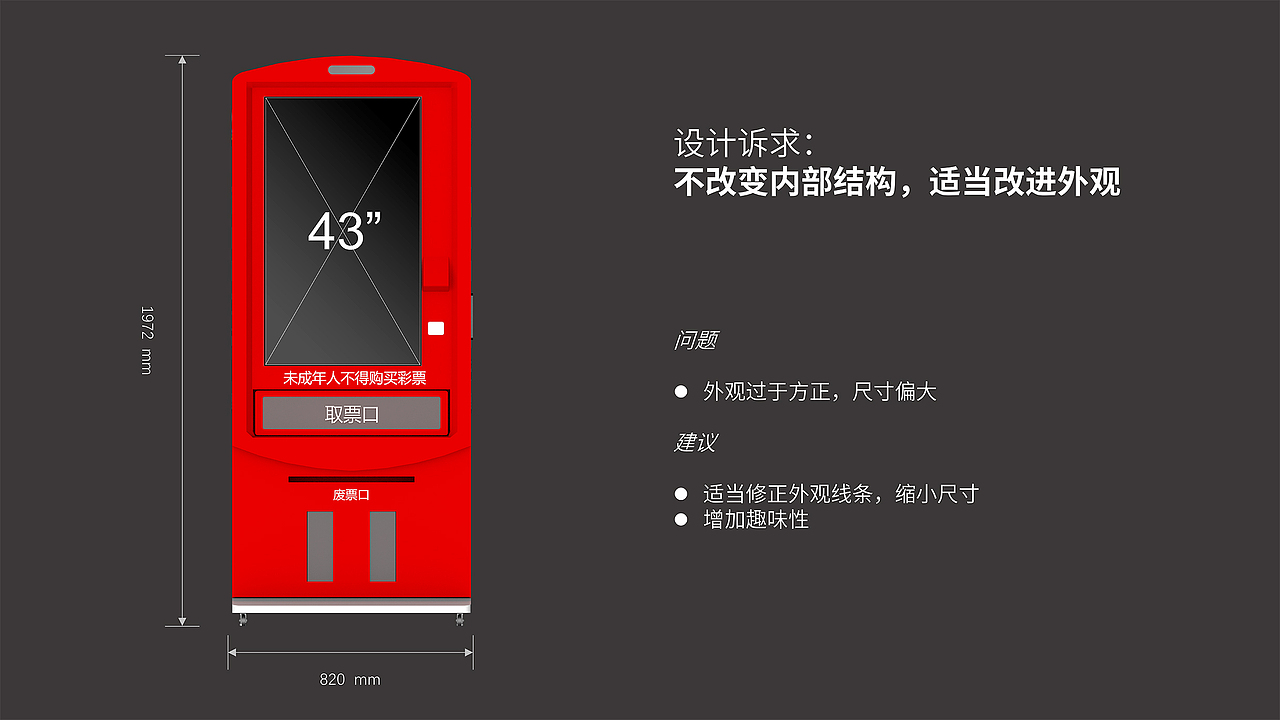

自助彩票机V1.0，高度1972mm宽度820mm，由于安装43寸大屏，内部有较大富余空间。
- 在此基础上，V2.0不改变任何内部机械装置并保证不影响人机界面的前提下，换装32寸屏，尝试极限压缩多余空间及尺寸；
- 增加顶部广告LED滚动屏，考虑生产成本及展示效果，V3.0将此装置去除，V4.0换装小型灯箱；
- 32寸显示屏所在的部分，为自助售票机的前舱门，一体开启关闭，用于添加预售票和维修保养使用，电子与机械双重锁，基于防盗防破伤的原因，V4.0将V3.0中的半圆废票观察口(大)修改为圆弧曲线小窗口；
- 保证舱门机械锁具，电磁锁具正常使用的前提下，修改前舱门底部直线，配合小废票观察窗的曲线，使机器正面侧面外观线条更圆润柔和；
- 修改V1.0外观的单一大红色，采用两种不同的涂装方案。

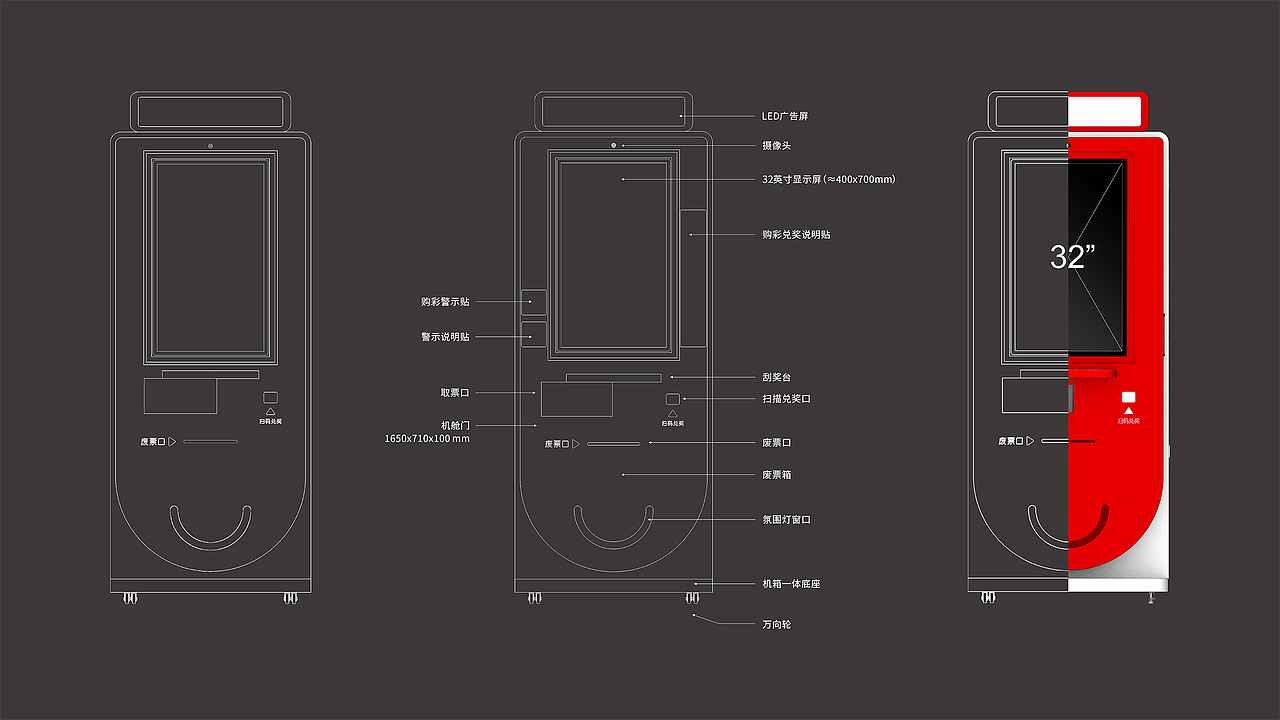

自助彩票机的各部分名称
涂装方案
部分外观细节
双涂装方案整体效果
