轻薄AI笔记本，HUAWEI MateBook X Pro 2024用料分析

HUAWEI MateBook X Pro 2024笔记本电脑可以说是目前轻薄本的标杆产品，通过航空级镁合金材料、云隼架构、柔性OLED屏幕，以及高集成度的硬件配置，实现了980g超轻薄设计；同时，基于酷睿Ultra系列处理器，全新升级的华为鲨鱼鳍散热系统，提供强悍的性能，保障高效流畅的运行；还首次搭载了华为盘古大模型，通过AI专属芯片加持，辅助用户高效工作、学习。

作为华为旗下最新一代旗舰级产品，HUAWEI MateBook X Pro 2024内部用料也代表着目前市场的顶级水准，受到众多消费者以及行业从业者的广泛关注。

通过拆解可以清晰地看到，HUAWEI MateBook X Pro 2024笔记本电脑内部采用了三段式主板结构设计，中间穿插散热系统；电池组也由3块电池串联组成，使得机身能够更加轻薄，从而带来极致的便携性。

HUAWEI MateBook X Pro 2024电池组由华为自主设计，深圳欣旺达智能科技有限公司生产，型号：HB5489P9EGW-31A，额定容量：6000mAh，额定能量：70.02Wh，标称电压：11.67V，充电限制电压：13.44V。

HUAWEI MateBook X Pro 2024搭载的鲨鱼鳍散热组件，由两组散热风扇、纯铜鳍片及均热板组成。散热风扇型号：B65D6HA23A2，DC 5V-0.50A，来自东莞鸿盈。

HUAWEI MateBook X Pro 2024笔记本电脑主板电路一览。

HUAWEI MateBook X Pro 2024搭载的处理器在各大商城的产品介绍中已有明确提及，此款为酷睿Ultra7版本，内置英特尔Ultra7 155H处理器，采用Intel 4制程工艺，具备16核心22线程，最高睿频为4.8GHz，并具备24M缓存。这是英特尔首款使用Chiplets的处理器，由4个不同功能的单元组成，与传统的处理器不同，具有更高的能效和更低的能耗。

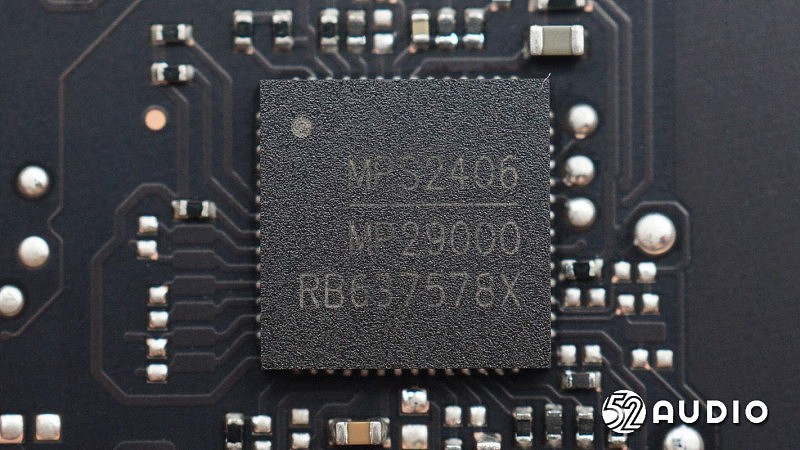

供电控制器来自MPS芯源半导体，丝印MP29000。

充电控制器为SouthChip南芯SC8886芯片，输入范围从3.5V到24V，输出范围3V到20.8V，支持1到4节电池的充电管理，支持预充电、恒流充电、恒压充电。SC8886符合Intel IMVP8/IMVP9规范，包括系统电源、输入电流、充电或放电电流监测和处理器热指示。SC8886支持直通模式，以减少正向充电过程中的开关损耗。

TI德州仪器TPS51396同步降压稳压器。

左侧副板电路一览，背面贴有散热贴纸。

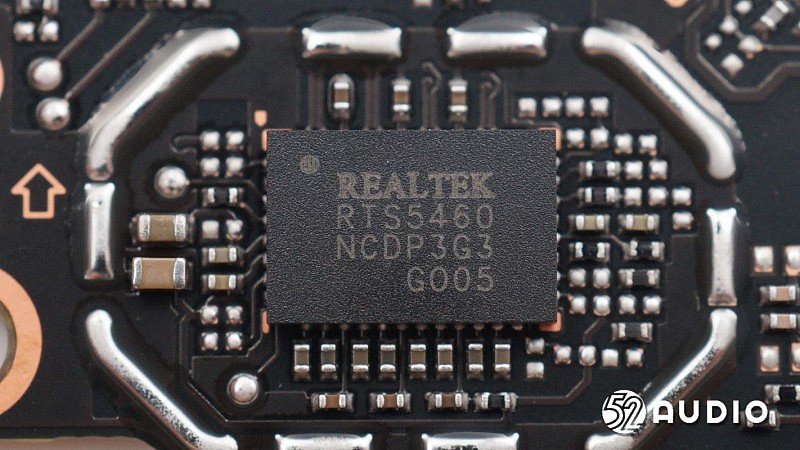

USB-C PD控制器来自Realtek瑞昱，型号：RTS5460 。

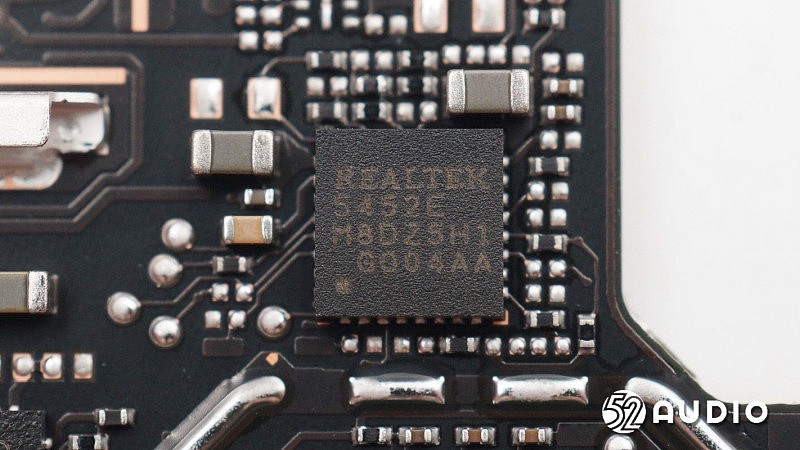

另外一颗Realtek瑞昱RTS5452E Type‑C PD控制器，集成所有Type‑C通道配置 (CC) 功能、电源传输功能（包括BMC PHY、协议、策略引擎和设备策略管理器）、AUX/HPD检测模块、SBU开关、BC1.2、USB2.0 MUX (2:1) 和 VCONN开关。

右侧副板电路一览，背面大面积屏蔽铝箔覆盖，也采用了Realtek瑞昱RTS5452EPD控制器和TI德州仪器TPS51396同步降压稳压器。同时搭载有两颗intel英特尔JHL9040R雷电4 Retimer芯片，对应两个USB-C接口。

intel英特尔JHL9040R雷电4 Retimer芯片。

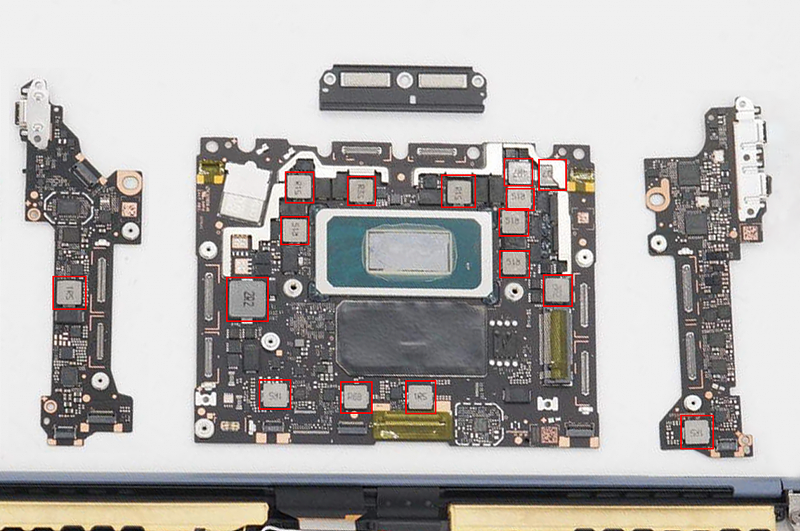

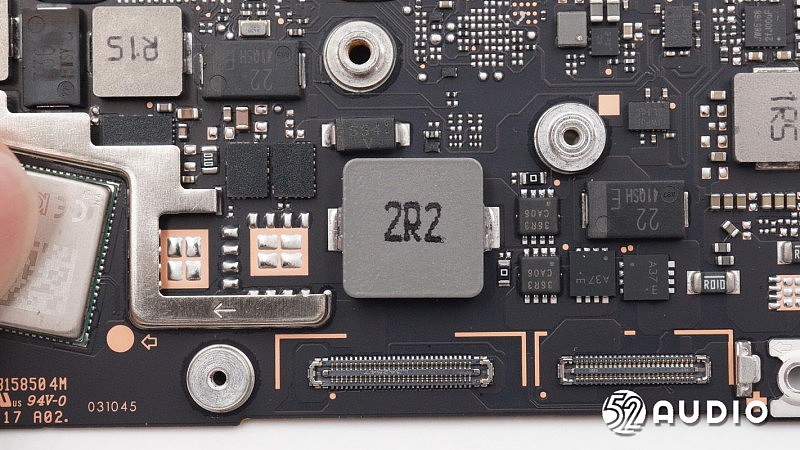

三段式主板上，除了以上主动元器件之外，还搭载了16颗合金电感，均来自Sunlord顺络电子的MWSC系列一体成型功率电感，主要用在DC-DC电源转换电路，把从电源转换器输入的直流电源，转换成如CPU、GPU、DDR等核心设备所需的、符合要求的直流电源。

作为DC-DC电源转换电路的核心部件之一，功率电感器直接影响电路工作时的稳定性和转换效率，如果功率电感器的性能不符合要求，则可能导致笔记本工作不稳定、增大发热量，甚至经常死机。

顺络电子MWSC系列一体成型功率电感采用目前市场上较为先进的电感器技术，能够在较小的体积内提供较大的电流承受能力，满足笔记本等产品的轻薄化需求。同时具有更高的机械强度和更好地磁路闭合性，减少了焊接点和接点，提高了可靠性；采用合金粉磁材，具有高饱和电流，低DCR、低损耗、高效率等特点，无卤素，符合RoHS标准，-55℃~+125℃宽工作温度范围，非常适合对性能、效率、可靠性和安全性要求较高的产品应用。

取掉主板、电池和散热模组后，腔体内部结构一览。两侧设置对称式扬声器单元，上方散热孔内侧结构上印刷WiFi天线，下方设置有振动马达。

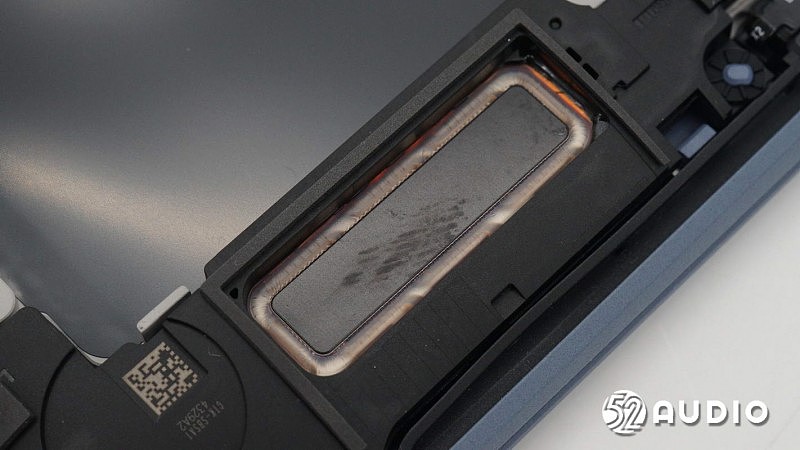

笔记本内部搭载的低音单元。

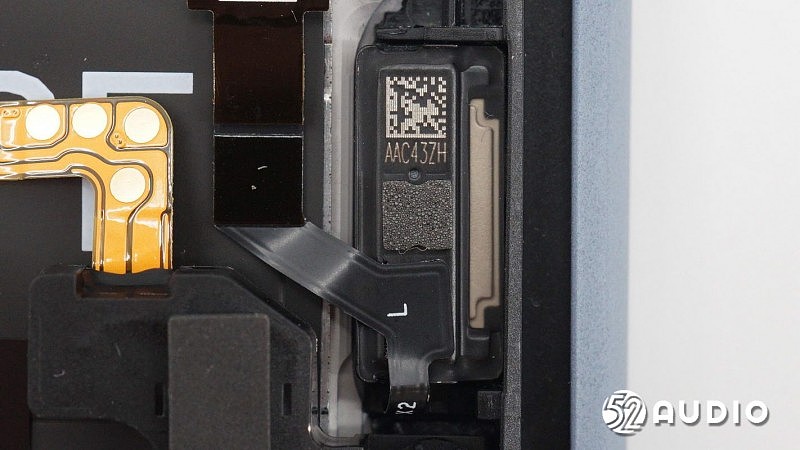

笔记本内部搭载的高音单元。

压力触控板内部的X轴线性马达，镭雕型号“R0B3”。

总结

作为华为旗舰级产品，HUAWEI MateBook X Pro 2024笔记本电脑通过创新的材料运用、精湛的工艺制造、高集成度的结构设计和硬件配置，打造极致轻薄的便携体验，搭配不俗的的性能表现和便捷的AI功能，受到了市场的广泛关注。

通过拆解，我们可以看到HUAWEI MateBook X Pro 2024内部精巧的结构设计，同时获悉到了部分硬件配置信息，包括英特尔Ultra7 155H处理器，芯源半导体供电控制器，南芯SC8886充电控制器，TI TPS51396同步降压稳压器，瑞昱RTS5460、RTS5452EUSB-C PD控制器，英特尔JHL9040R雷电4 Retimer芯片，顺络电子的MWSC系列一体成型功率电感，以及6000mAh电池组、鲨鱼鳍散热系统，通过这些硬件配置的精密协同，为产品提供安全流畅的运行。
