阿里·家装建模软件_造型列表

○ 在建模环境中创建多个造型，但未形成编组意识，退出到通用环境后，多个造型被视为一个造型体，用户茫然。

○ 在建模环境中无法对被组合的造型进行单独显示、隐藏控制（后台反馈占比超50%）

○ 材质无法精准识别对应造型组合：将错误的材质赋到错误成组的模型上；用户反馈DIY2.0中吊顶、地台、墙面最好单独区分，方便做材质替换；目前材质刷只针对相同的材质有用

易用性-更好的帮助用户理解、操作软件

1、提高用户精准选择、编辑造型面、造型组件的效率

2、引导用户建立造型组合的意识

3、方便用户管理已创建的造型组合

造型面、组件、组合体

1、造型列表位于界面右侧，辅助视图板块下方。默认吸附右侧，此列表仅展示在该环境中创作的造型面，用户通过此列表可对画布中的造型进行“编组、解组、拖拽进组、编辑，造型列表与画布编辑双向联动

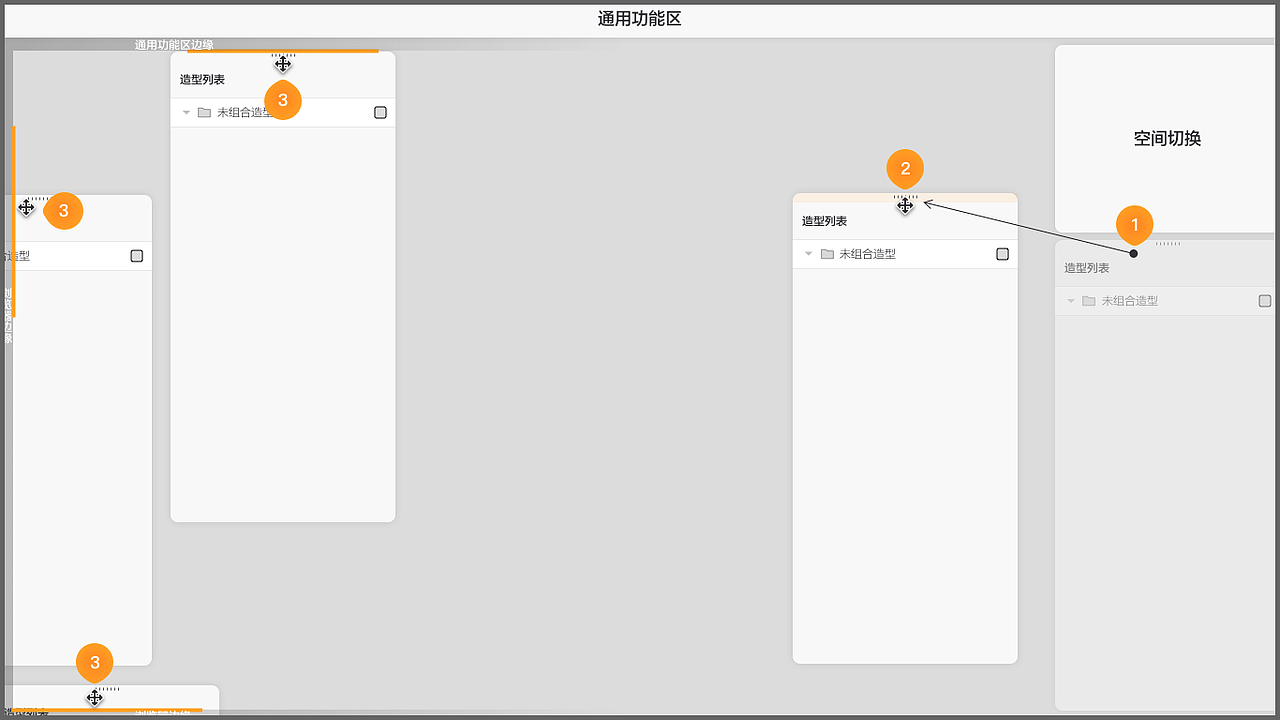

2、板块顶部标识自由拖拽标识,鼠标焦点进入黄色区域，则鼠标样式变为自由拖拽，此时用户按住左键移动鼠标可将此板块在界面内随意拖动。释放鼠标左键，则该板块停留至当前鼠标释放位置

3、拖动板块在浏览器左右及下方移动，当鼠标样式与浏览器边缘发生碰撞，则该朝向无法继续拖动，板块上方移动不得超过通用功能区边缘

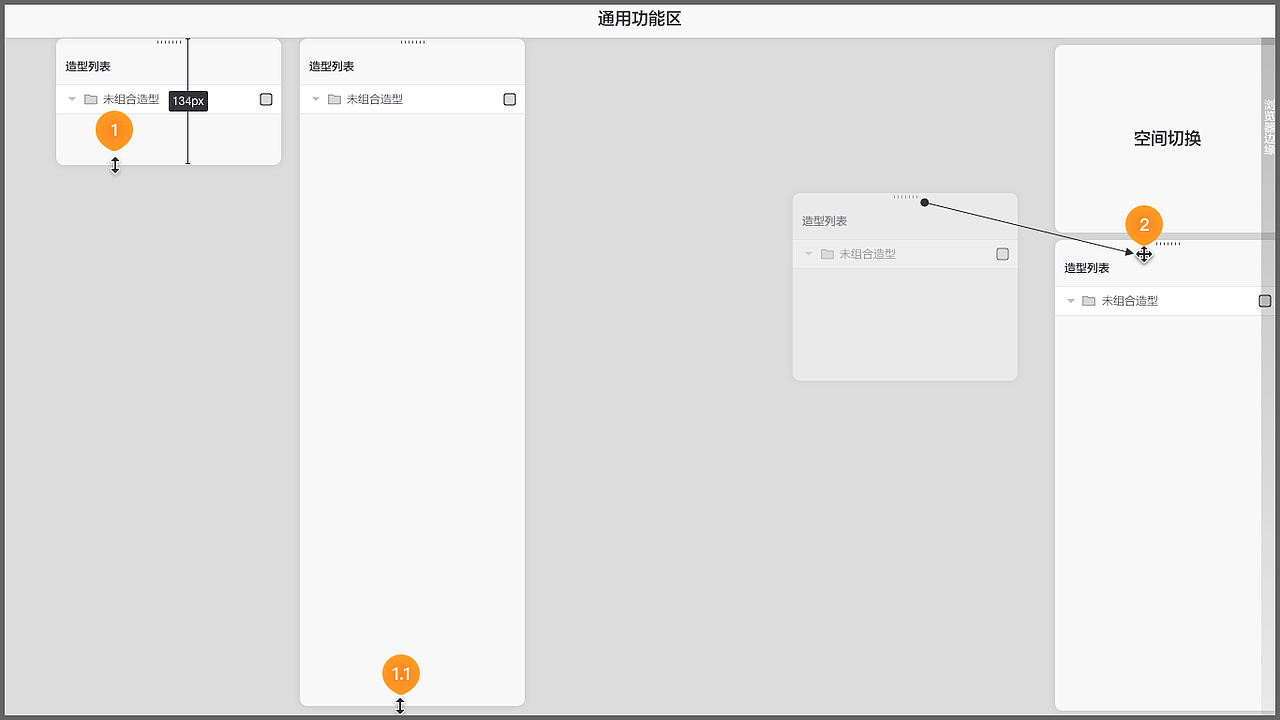

1、脱离浏览器固定位置的造型列表，鼠标hover其板块底部，光标样式变为双向箭头，可实现其板块再高度上的缩放，板块设定极限最小值，达到临界值时则板块不再响应

1.1、当拖动板块高度的双向光标箭头与浏览器底部发生碰撞，则无法继续拖动

2、再将脱离浏览器右侧的造型列表板块拖回浏览器右侧时，在板块距离浏览器右侧边缘20px范围内，视图板块与浏览器边缘产生吸附，此时释放鼠标，该板块会自动还原至初始位置及高度

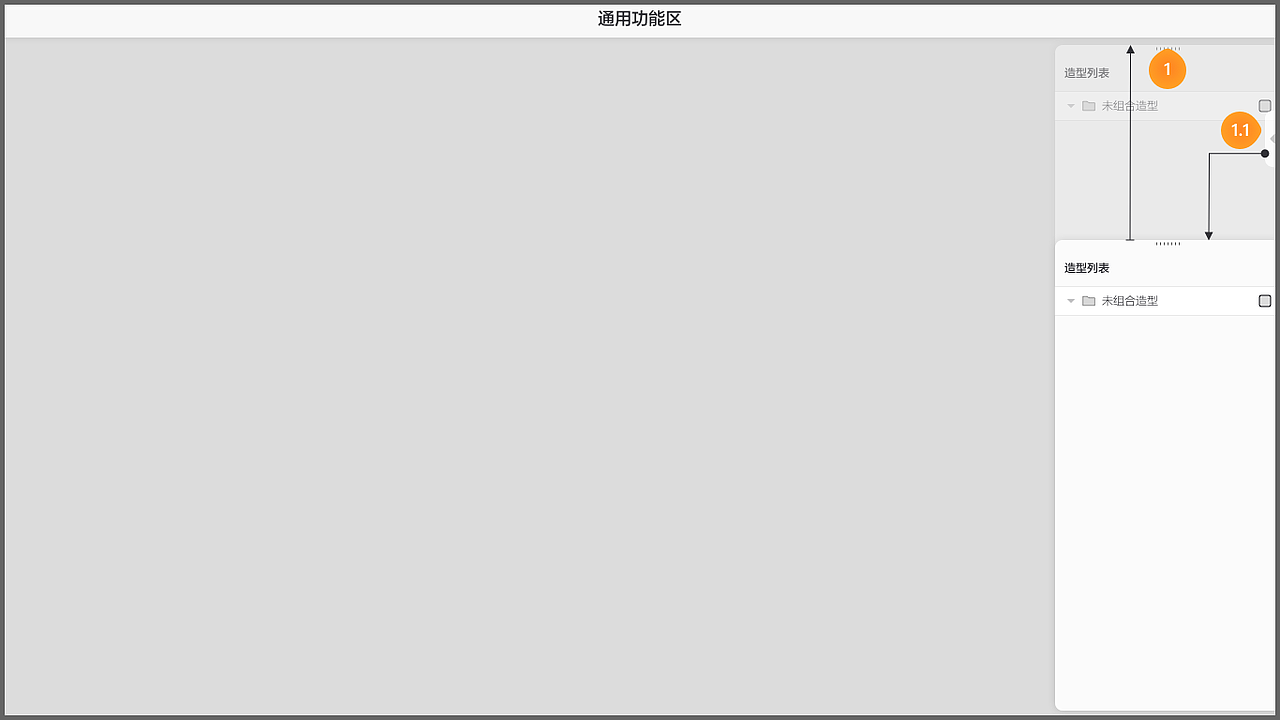

1、点击收起空间切换板块，则下方造型列表板块高度自动响应撑满原先空间切换板块区域

1.1、收起后的空间切换板块在浏览器边缘常驻“展开”button，此button层级高于造型列表。用户选择点击后可展开并还原空间切换，同时造型列表恢复原先高度响应

1、造型列表采用树形目录结构，首次进入工具，默认透出“未组合造型”的组节点，用户在工具中创建的全部未组合的造型面均存放在该节点下面，成为其子节点

1.1、“未组合造型”组节点默认展开，该节点较为特殊，不可被选中、删除或隐藏，节点标题文字不可被修改

1.2、单击“收展箭头”icon区域可将组节点下方子节点收起或展开，调用设计家通用组件

1.3、光标单击或双击“未组合造型”节点标题区域，弹出全局提示“暂不支持该操作”调用设计家通用组件

1.4、“未组合造型”节点仅支持一项编辑功能，即“选择造型种类”，光标hover右侧对应功能区域，Dropdown菜单供用户选择其造型的种类，默认选中“其他造型”调用设计家通用组件，用户Check对应菜单，则该菜单对应logo更新至入口处

1、用户在工具中创建的全部未组合的造型面均存放在该节点下面，成为其子节点，子节点默认名称为“造型面+编号”按照创建时间先后顺序自上而下排列

1.1、子节点若为组件则默认名称为“组件名+编号”，子节点默认名称创建完毕即固定，除非用户双击修改名称，否则不变化

1.2、光标hover组内子节点，给到用户对应视觉反馈

1.3、check对应节点，则节点高亮，同时画布中对应造型面相应联动高亮反馈，点击画布空白区域可Uncheck节点

1.4、check画布区造型面，造型列表应滑动定位到对应节点并在当前目录可视范围中高亮显示

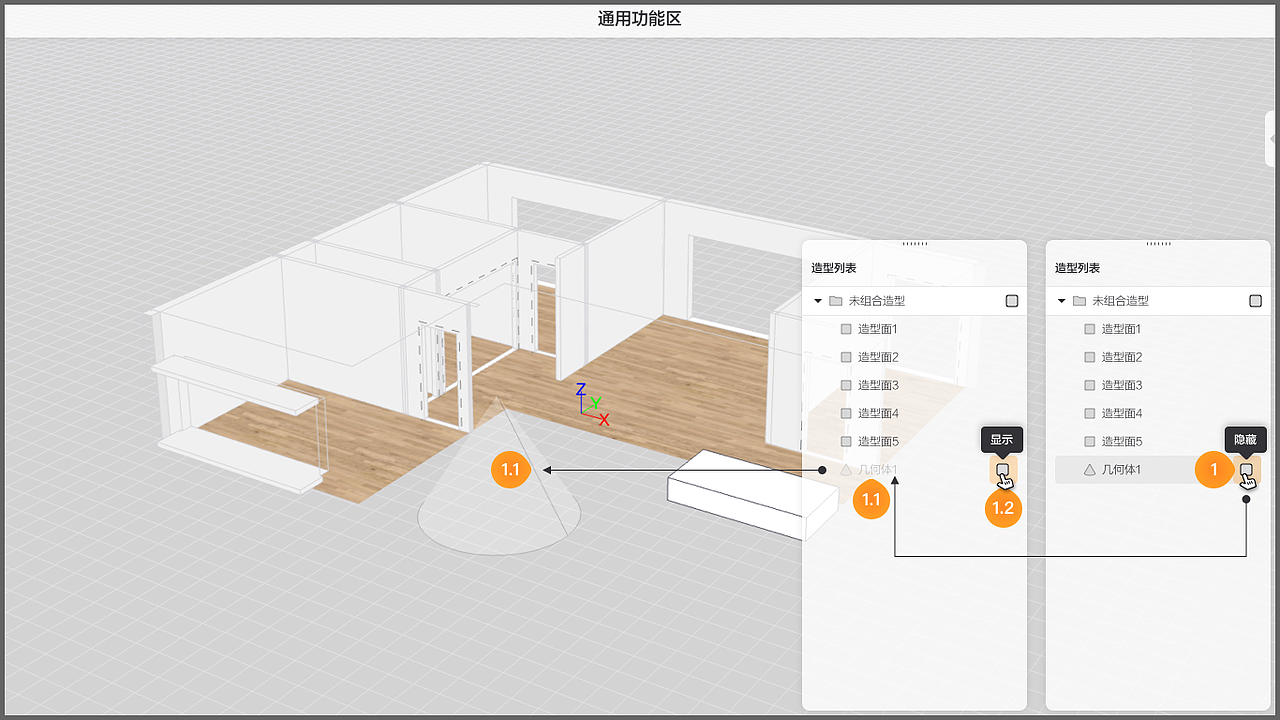

1、光标hover组件子节点，除给到用户对应视觉反馈外，节点右侧多出“隐藏”icon，hover icon弹出Tooltip名称提示

1.1、用户点击组件节点的“隐藏”icon，则该节点“隐藏”icon变“显示”icon，并常驻高亮显示，该节点除icon以外均置灰显示，同时画布中对应组件相应隐藏反馈

1.2、用户复选组件节点的“显示”icon，则该节点样式复原，切画布对应组件相应显示反馈

1、按住⌘键，可实现同一层级子节点间的相互跳选，同时画布中对应造型面相应联动高亮反馈，按住⌘键，复选已被选中的节点则取消当前选中态，点击画布空白区域可Uncheck节点

1、按住⌘键，可实现不同层级节点间的相互跳选，同时画布中对应造型面相应联动高亮反馈，按住⌘键，复选已被选中的节点则取消当前选中态，点击画布空白区域可Uncheck节点

1、按住⇧键，先选一个节点作为起点，再选一个节点作为终点，可实现同一层级子节点间的区间选择，同时画布中对应造型面相应联动高亮反馈

1、按住⇧键，可实现不同层级节点间的区间选择，同时画布中对应造型面相应联动高亮反馈

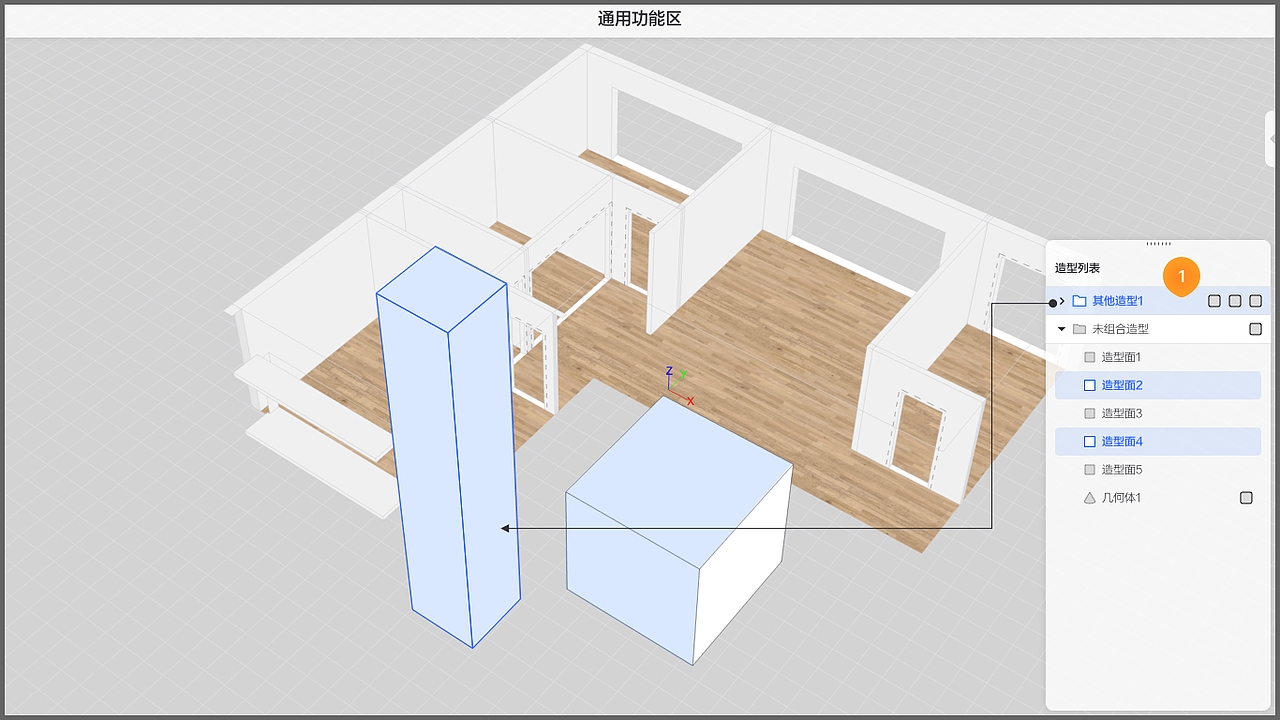

1、选择同一层级下的多个子节点，通过画布“左键”中的组合选项或快捷键⌘G，可将被选节点快速成组合

1.1、造型列表中，原先被组合的子节点变为组合节点样式，按照创建时间的先后顺序排列与“未组合造型”组节点的上方，新创建的组合节点默认高亮显示，画布中被组合造型联动高亮

1.2、选择组合节点，通过画布“左键”中的解组选项或快捷键⇧⌘G，可将组合节点解组，解组后的组合节点变为子节点还原至“未组合节点”下方排列

1、组合节点支持hover、check

2、双击组合节点名称区域，可对名称进行修改，调用设计家通用组件

3、光标hover“删除”icon区域，弹出tooltip提示功能名称，click该icon弹出全局对话框，提示用户二次确认，对话框调用设计家通用组件

4、用户click组合节点的“隐藏”icon，其交互逻辑同上述组件节点的隐藏功能

5、用户hover组合节点的“选择造型种类”icon。其交互逻辑同上述未组合造型节点的选择造型种类功能

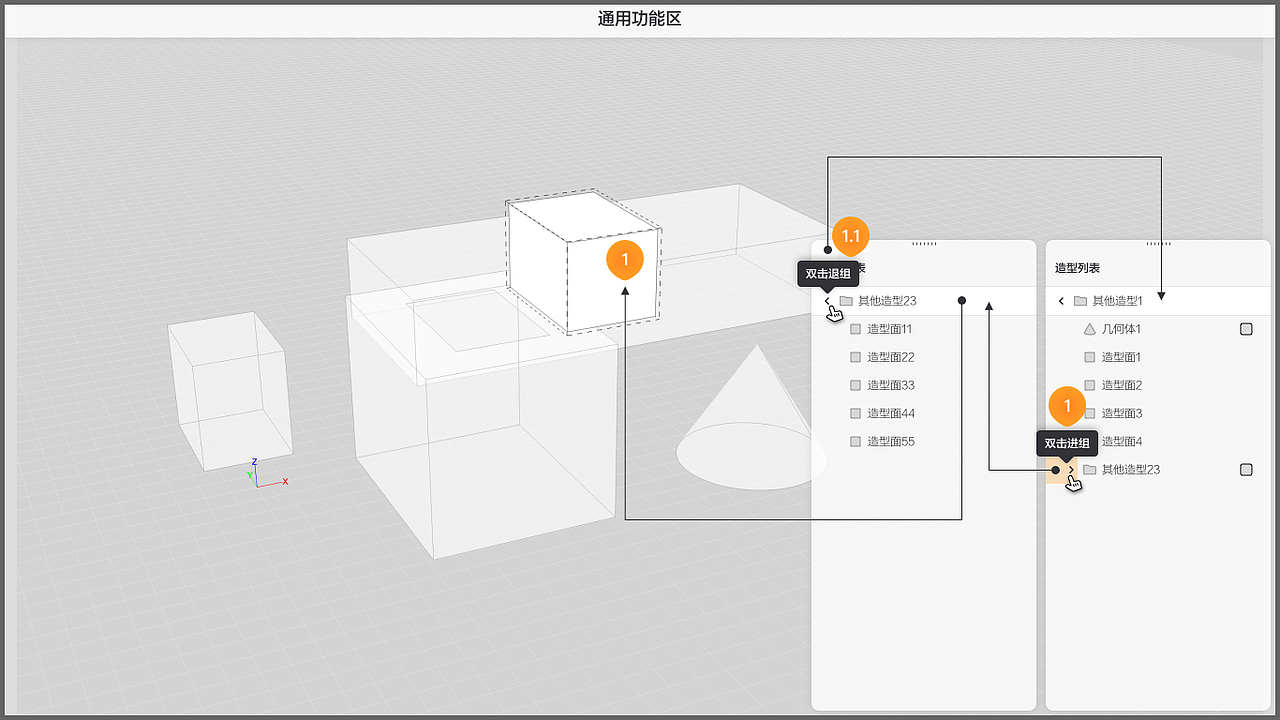

1、“造型组合节点”箭头有别于“未组合造型节点”箭头，除样式差异外，功能也不同，hover造型组合节点，tooltip提示用户“双击进组”，click箭头icon，则进入组合编辑模式且造型列表仅显示该组合下的节点目录，同时画布联动进入组编辑模式

1.1、造型列表进入组合编辑模式后，其列表父级节点箭头变为返回样式，hover此icon，tooltip提示用户“双击退组”，click箭头icon，造型列表返回上一级目录，同时画布联动退出该层级组编辑模式

1.2、造型列表进入组合编辑模式后，其列表父级节点不显示编辑功能，但其子节点同样支持显示该组合节点下的子组合、子组件节点及其隐藏功能

1.3、组编辑模式下，子节点的hover、click、新建的交互逻辑与“未组合造型”下的子节点逻辑保持一致

1、组合编辑模式下的子组合节点同样可以双击其icon进组，进组后，造型列表再次切换为该组合下的节点显示，同时画布联动进入组中组编辑模式

1.1、进入组合编辑模式后，其列表父级节点箭头变为返回样式，hover此icon，tooltip提示用户“双击退组”，click箭头icon，造型列表返回上一级目录，同时画布联动退出该层级组编辑模式
