车缝线怎么做？

grasshopper+rhino+procreate 车缝线

今天跟大家分享一下，我怎么去做车缝线的。

procreate画法：

①新建正方形画布

②选择带肌理笔刷

③画出单个车缝线造型，然后三指下滑全部拷贝

④选择工作室笔刷进行复制，单击画笔进入编辑

⑤选择形状，然后点击圆形图案上方的编辑。之后点击导入，再点击粘贴（双指点击可以反转颜色），接着点击完成

⑥选择描边路径。间距我们可以拉大

⑦点击形状，讲旋转拉满，会自动变成跟进描边

⑧点击apple pencil，然后讲尺寸调整为0。最后点击完成，笔刷就制作好了

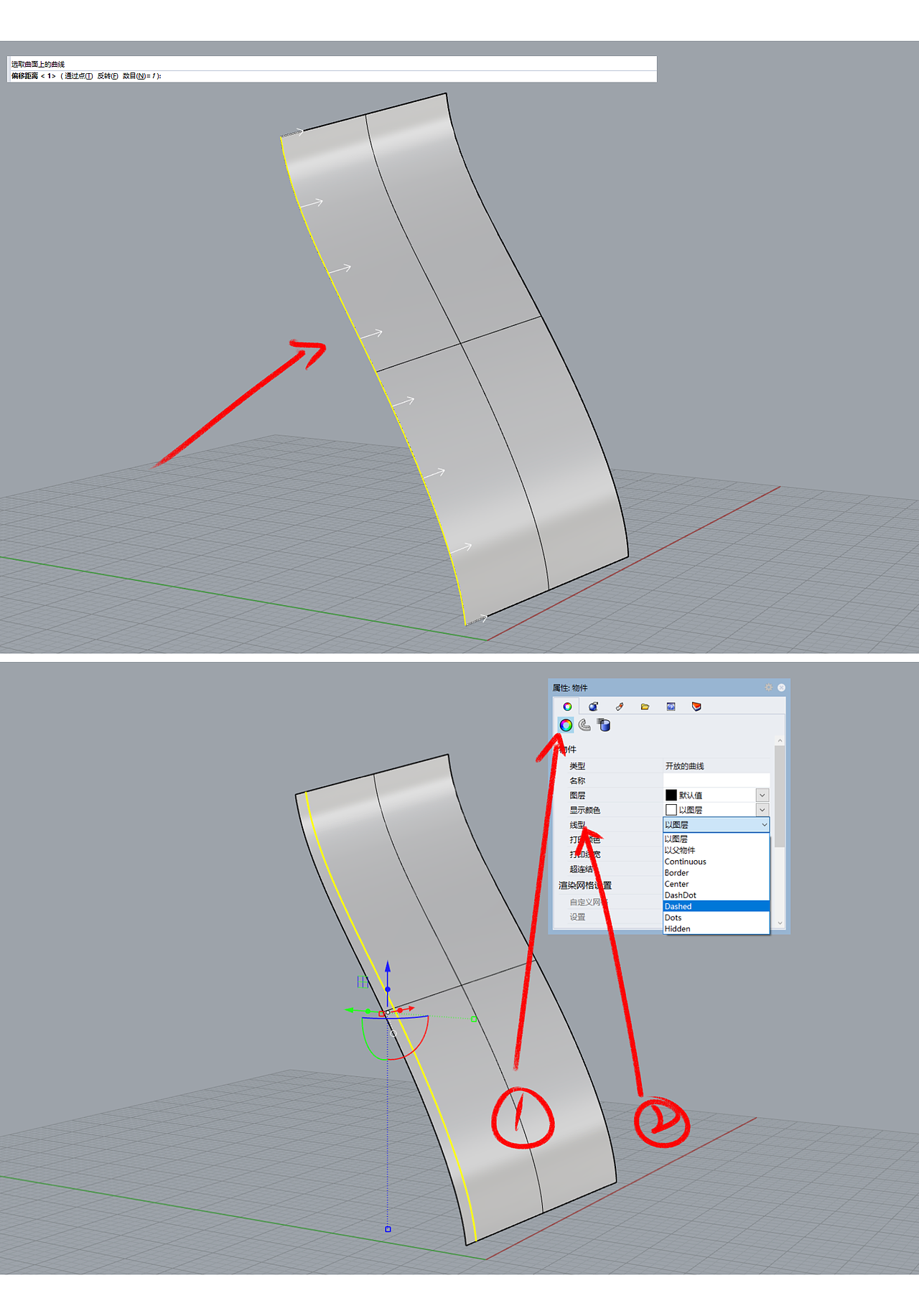

rhino快速得到简易车缝线：

①选择曲面上的线进行偏移

②点击属性框中的渲染，之后点击线型选择dashed

③之后点击旁边的圆管图标，我们点击启用，然后再调整半径以及加盖的形式

④如果距离太远了，我们可以点击rhino选项，点击线型，选择dashed，下方的线型缩放比就是调整之间的距离

⑤在指令窗口中，我们输入extractpipedcurve，可以将线的圆管实体化

⑥之后这个车缝线就做好了，放到keyshot中渲染就会有显示拉

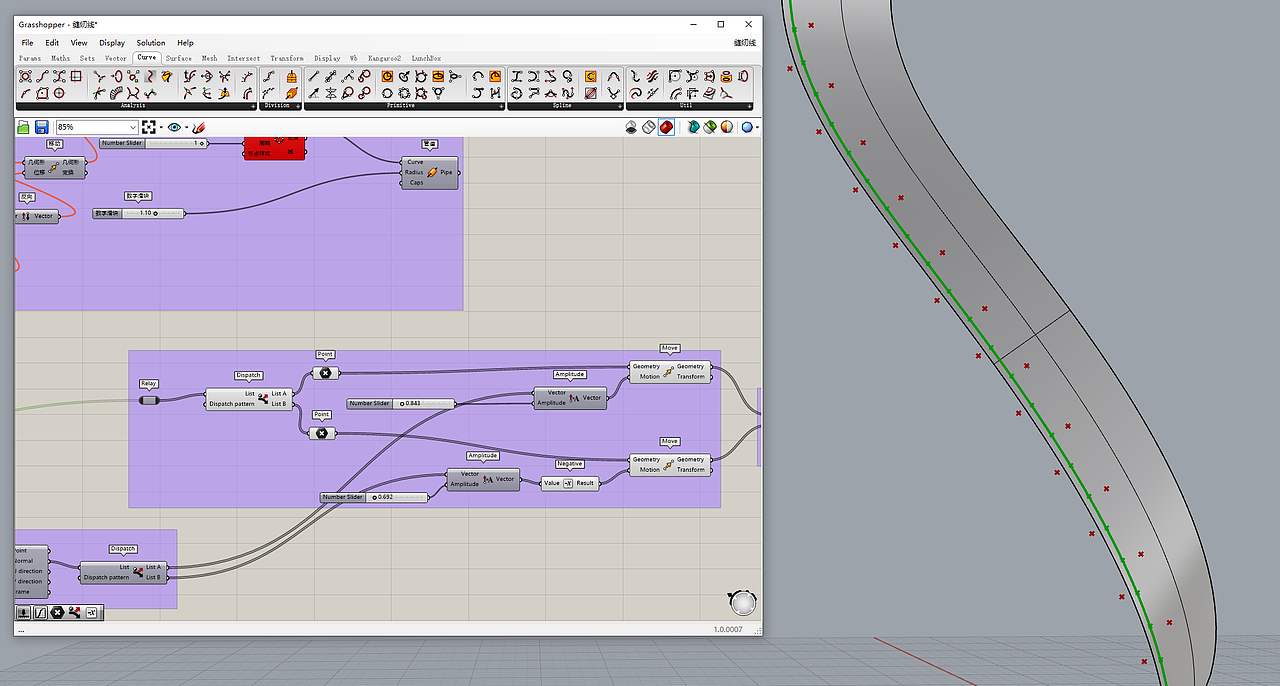

grasshopper 车缝线做法：

①首先我选择偏移之前的线，然后用divide curve去分点。

②Surface cosest point把点拉回曲面，然后再用 valuate surface获得每个点的法向量，然后分流

③将之前的点也进行相应的分流，一组点往法向量的正方向移动，一组点往法向量的负方向移动（negative），做出一种波浪的感觉。

④用weave重新将分流的点重组，再用内插点曲线（interpolate），得到波浪形的线条。之后圆管放样就可以得到我们要的车缝线。

以上就是我个人车缝线的几种做法，电池已经放在图上了，需要的自取。
