无特效,实现哈利波特魔法报纸效果与裸眼3D立体效果

Recommand
南充/设计爱好者/3年前/1484浏览
无特效,实现哈利波特魔法报纸效果与裸眼3D立体效果Recommand
哈利波特中的魔法报纸可以预览动态记录的3D立体影像,其实这种技术现实世界也存在!只是知道这项技术的人越来越少了。
今天就给大家实现这个效果以及科普背后的原理——3D立体印刷技术即裸眼3D光栅画。
裸眼3D光栅画是一种无须任何外部设备即可达到3D立体效果的印刷制品,常见的有柱镜光栅及圆点光栅2种;
圆点光栅用于制作简单图形立体效果,其优点是无论从什么角度都可以看到立体效果,缺点是无法制作复杂图像。
柱镜光栅常用于制作裸眼3D广告牌,立体相册、照片等,其优点是立体效果好,可制作复杂立体图像以及记录动态影像片段。
我主要使用的是柱镜光栅技术。
哈利波特中的魔法报纸效果(电影特效)
哈利波特中的魔法报纸效果(电影特效)
Collect
现实当中的效果(无特效实拍),实地看是3D立体的,和真人无异。
现实当中的效果(无特效实拍),实地看是3D立体的,和真人无异。
Collect
记录视频片段
记录视频片段
Collect
立体人像印刷成品
立体人像印刷成品
Collect
立体人像(实拍无特效)
立体人像(实拍无特效)
Collect
最终生成的3D立体视差序列图像
最终生成的3D立体视差序列图像
Collect
密室逃脱鬼屋裸眼3D立体灯箱
密室逃脱鬼屋裸眼3D立体灯箱
Collect
裸眼3D立体电影海报
裸眼3D立体电影海报
Collect
立体游戏人像
立体游戏人像
Collect
红蓝格式3D预览图(带上红蓝眼镜即可看到立体效果)
红蓝格式3D预览图(带上红蓝眼镜即可看到立体效果)
Collect
1.根据图像的前后位置关系,扣出图层
1.根据图像的前后位置关系,扣出图层
Collect

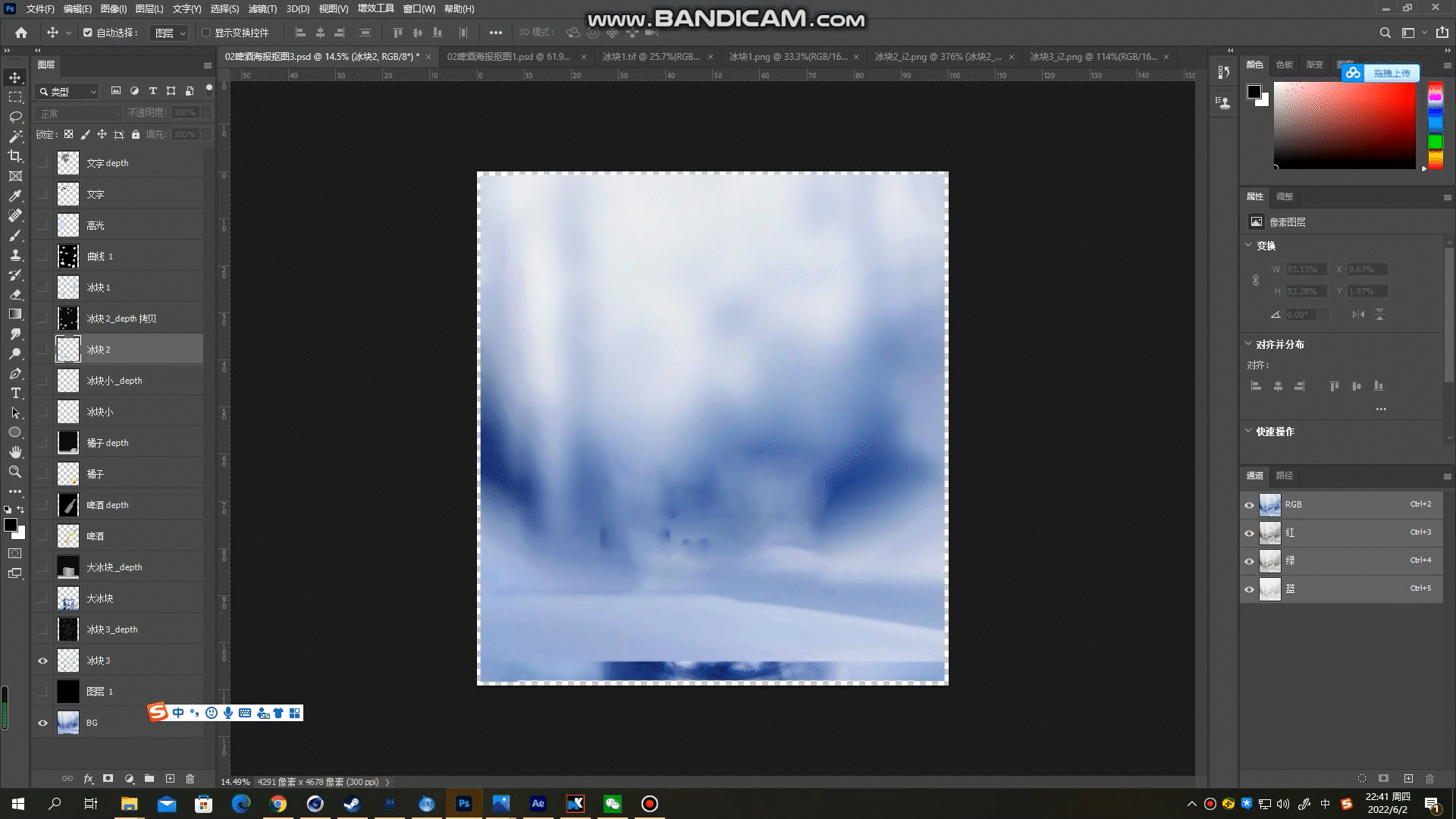

通过PS填充或者建模等方法生成深度信息Depthmap
通过PS填充或者建模等方法生成深度信息Depthmap
Collect
手动绘制或者渲染生成的深度图
手动绘制或者渲染生成的深度图
Collect
3.匹配深度图信息,手动更改物体空间关系,并修复瑕疵。
3.匹配深度图信息,手动更改物体空间关系,并修复瑕疵。
Collect
根据印刷的尺寸,精度、类型等不同,设置打印文件参数,生成超高清打印文件,打印精度必须大于720ppi,打印机必须为艺术品复制级别超高清打印机。
根据印刷的尺寸,精度、类型等不同,设置打印文件参数,生成超高清打印文件,打印精度必须大于720ppi,打印机必须为艺术品复制级别超高清打印机。
Collect
生成的打印光栅图
生成的打印光栅图
Collect
放大打印图可看到,打印文件为模糊的锯齿状。
放大打印图可看到,打印文件为模糊的锯齿状。
Collect
用高倍放大镜观看,可看到等间距排列的图像序列
用高倍放大镜观看,可看到等间距排列的图像序列
Collect
原理图
将不同内容,不同视差的图像通过像素级拆解,按一定顺序软件压缩排列于光栅等间距的印刷介质上,附上柱状光栅聚焦,就可以从不同角度看到不同内容的清晰图像,人眼有6.5cm的间距,所以面向光栅画时,左右两只眼镜看到的画面是不一样的,如果2幅画面视差合适,即可看到裸眼3D立体的图像。如果压缩排列的是视频而非视差图片,即可看到平面动态的影像。
原理图
将不同内容,不同视差的图像通过像素级拆解,按一定顺序软件压缩排列于光栅等间距的印刷介质上,附上柱状光栅聚焦,就可以从不同角度看到不同内容的清晰图像,人眼有6.5cm的间距,所以面向光栅画时,左右两只眼镜看到的画面是不一样的,如果2幅画面视差合适,即可看到裸眼3D立体的图像。如果压缩排列的是视频而非视差图片,即可看到平面动态的影像。
Collect
3D立体光栅画,左右眼分别看到的图像。
3D立体光栅画,左右眼分别看到的图像。
Collect
放大,从重叠的位置差距可以看到,前景图像与后景图像看到的物体位置不同。正是这种位移,在人脑中就可以实时合成3D立体信息,从而看到立体的图像。
放大,从重叠的位置差距可以看到,前景图像与后景图像看到的物体位置不同。正是这种位移,在人脑中就可以实时合成3D立体信息,从而看到立体的图像。
Collect
