重拟物图标-教程实例

静候jh

重拟物风格、朋克风格

小白一名，往指大佬们多多请教，以下作品为：重拟物、朋克风格的机械齿轮，希望能收到大佬们的意见~

Collect

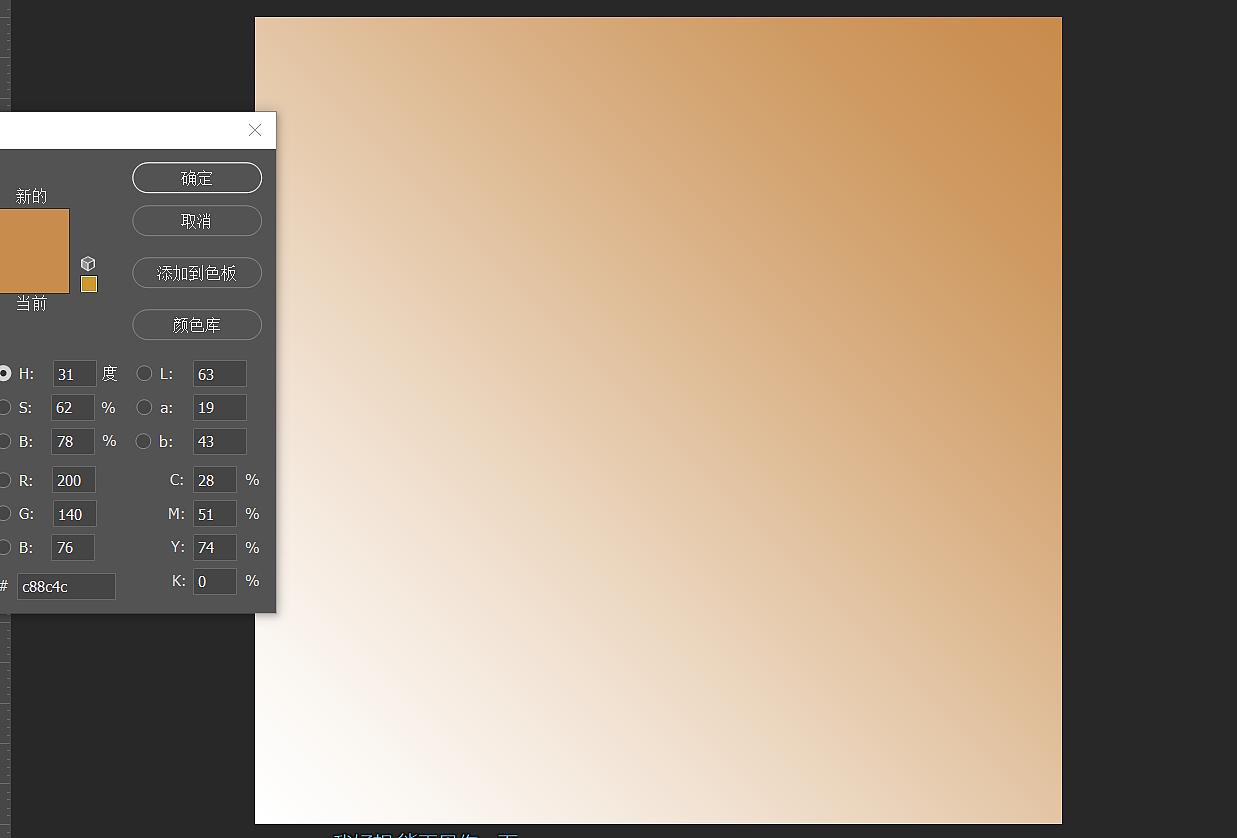

1背景。建立从左下角至右上角的白褐色渐变背景图层（颜色：R:200 G140 B:76）。

Collect

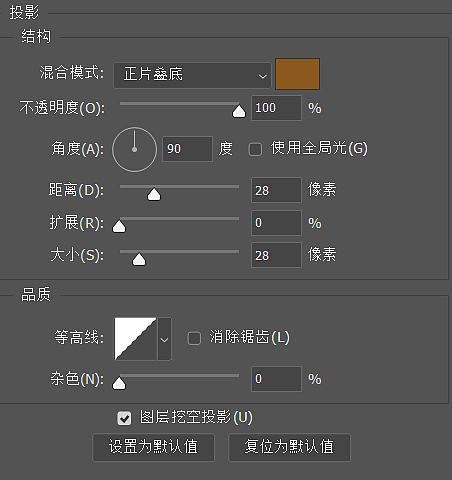

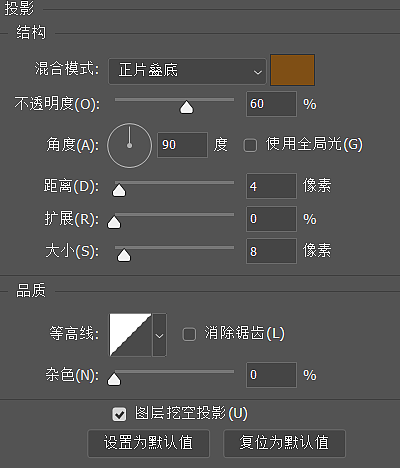

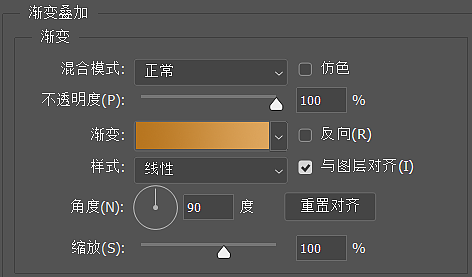

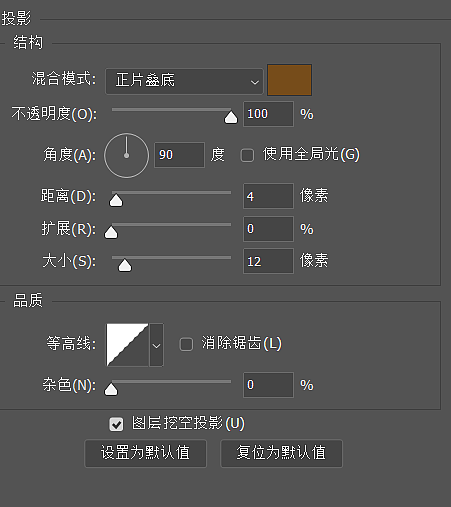

2内圈。绘制660*660的正圆环为内圈，描边为36，绘制两个600*50的长方形，对圆环的上下左右进行布尔运算，相减留下，填充颜色R:199 G:143 B:77 ，接下来进行混合选项，（1）斜面和浮雕（2）渐变叠加（3）投影效果*3。

Collect

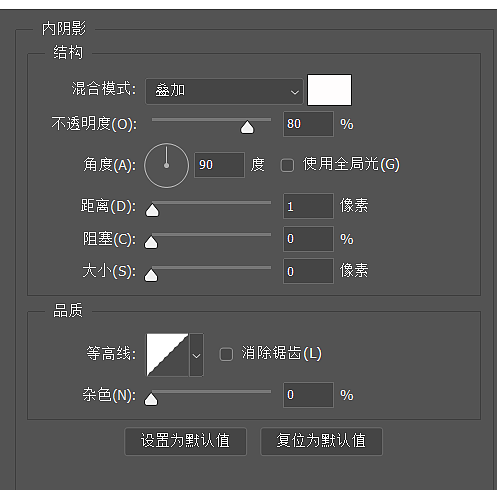

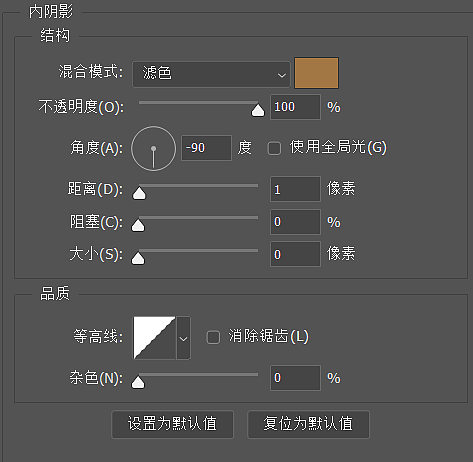

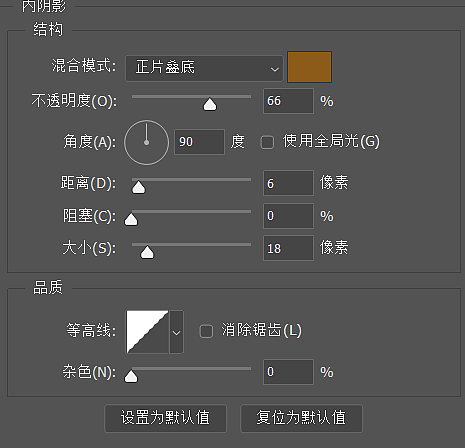

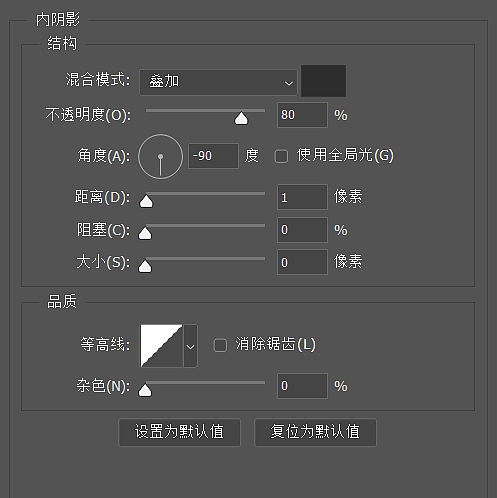

3外圈。绘制700*700的正圆环为外圈，描边为32，再绘制680*680的正圆形为外圈内环，绘制两个700*50的长方形，对两个圆环左上左下右上右下进行布尔运算，相减留下，填充颜色：外环：R:222 G:147 B:67 外环内圈R:213 G:161 B:105 , 接下来进行混合选项，外环：（1）斜面与浮雕（2）渐变叠加（3）投影*3 ，外环内圈：（1）内阴影（2）投影。

Collect

4胶皮圈。绘制396*396的正圆环，描边为14，绘制400*28的长方形，上下布尔运算相减后，再绘制30*14的长方形条进行4处连接，填充颜色：R:236 G:133 B:71 ，为黄色胶皮右；绘制接头胶皮管：矩形28*50，包含：上头28*16、下头28*16、4个胶皮管28*6的接头

Collect

胶皮圈里的胶皮管

Collect

胶皮圈的投影

Collect

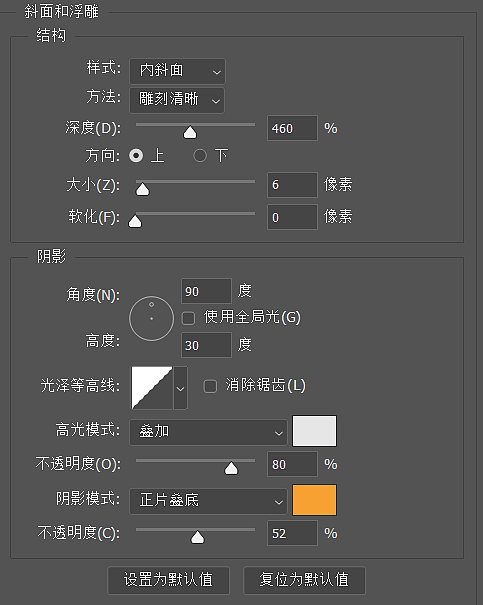

5内圈金属部分。绘制230*230的正圆环，描边为28，再绘制两条140*24的长方形连接圆环左边，填充颜色:R:218 G:148 B:66 ,为内圈金属部分的金色,绘制200*40的长方形，对圆环左下右上进行布尔运算，相减留下，接下来进行混合选项，（1）斜面与浮雕（2）渐变叠加（3）投影*3；
绘制226*226的正圆环，描边为28，绘制两条140*24的长方形连接圆环右边，填充颜色:R:218 G:148 B:66 ,为内圈银属部分的金色,绘制200*40的长方形，对圆环左下右上进行布尔运算，相减留下，接下来进行混合选项，（1）斜面与浮雕（2）渐变叠加（3）投影*3。

Collect

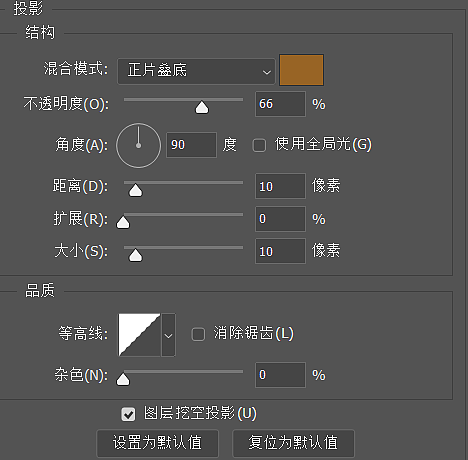

6赤磷。绘制146*146的正圆环，描边为22，绘制8*10的长方形，以圆环为中心相隔10像素进行旋转360度成为齿轮，混合选项：（1）斜面与浮雕（2）渐变叠加（3）投影；
绘制88*88的黑色圆形，混合选项：（1）斜面与浮雕（2）渐变叠加；<br>绘制62*62的圆形，再绘制28*54的长方形，以120度为1条，分布3条形成三角圆，（1）斜面与浮雕（2）渐变叠加（3）投影*3；<br>绘制32*32的圆形，（1）内发光（2）颜色叠加。

6赤磷。绘制146*146的正圆环，描边为22，绘制8*10的长方形，以圆环为中心相隔10像素进行旋转360度成为齿轮，混合选项：（1）斜面与浮雕（2）渐变叠加（3）投影；
绘制88*88的黑色圆形，混合选项：（1）斜面与浮雕（2）渐变叠加；
绘制62*62的圆形，再绘制28*54的长方形，以120度为1条，分布3条形成三角圆，（1）斜面与浮雕（2）渐变叠加（3）投影*3；

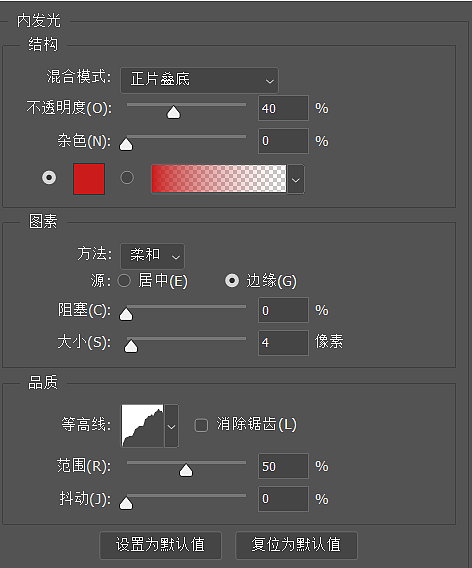

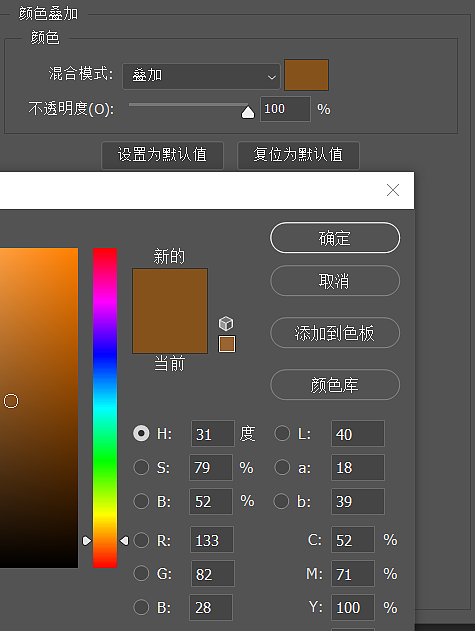

绘制32*32的圆形，（1）内发光（2）颜色叠加。
