军用ATR机箱、三防机箱设计

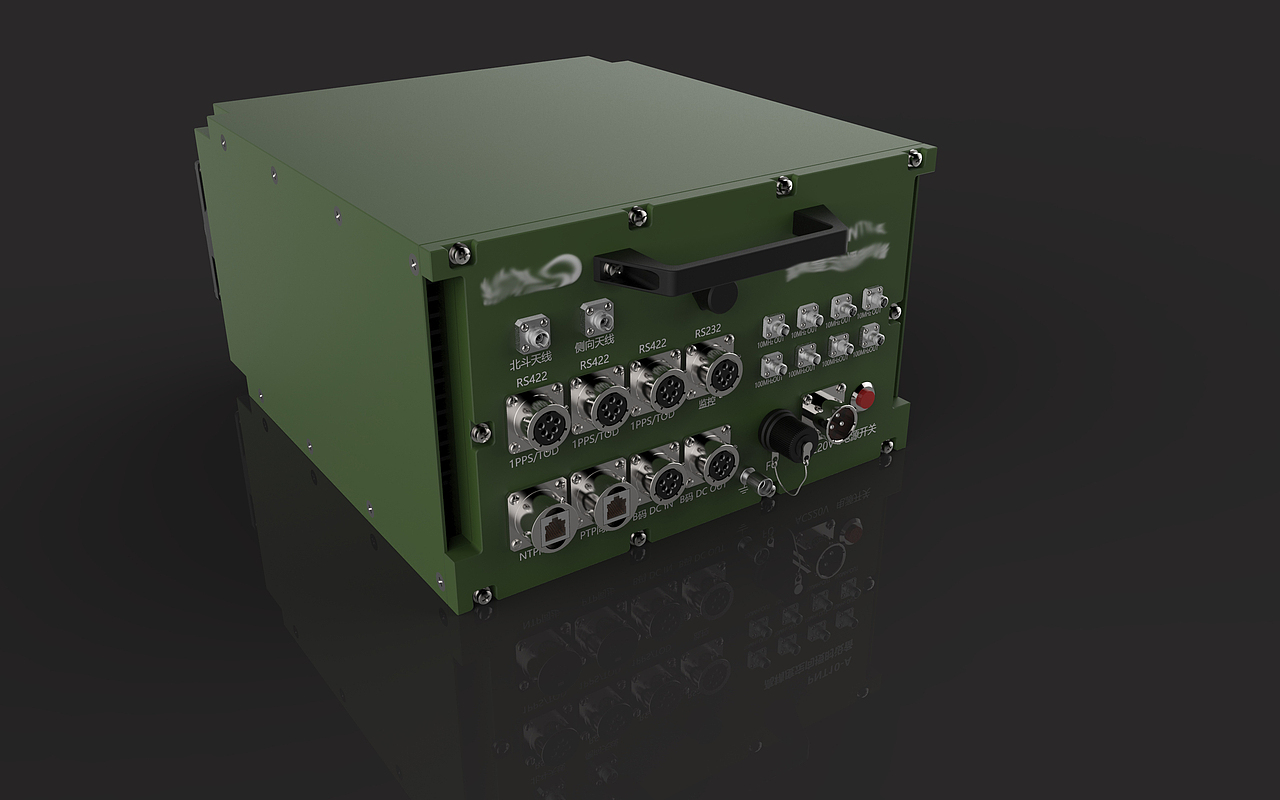

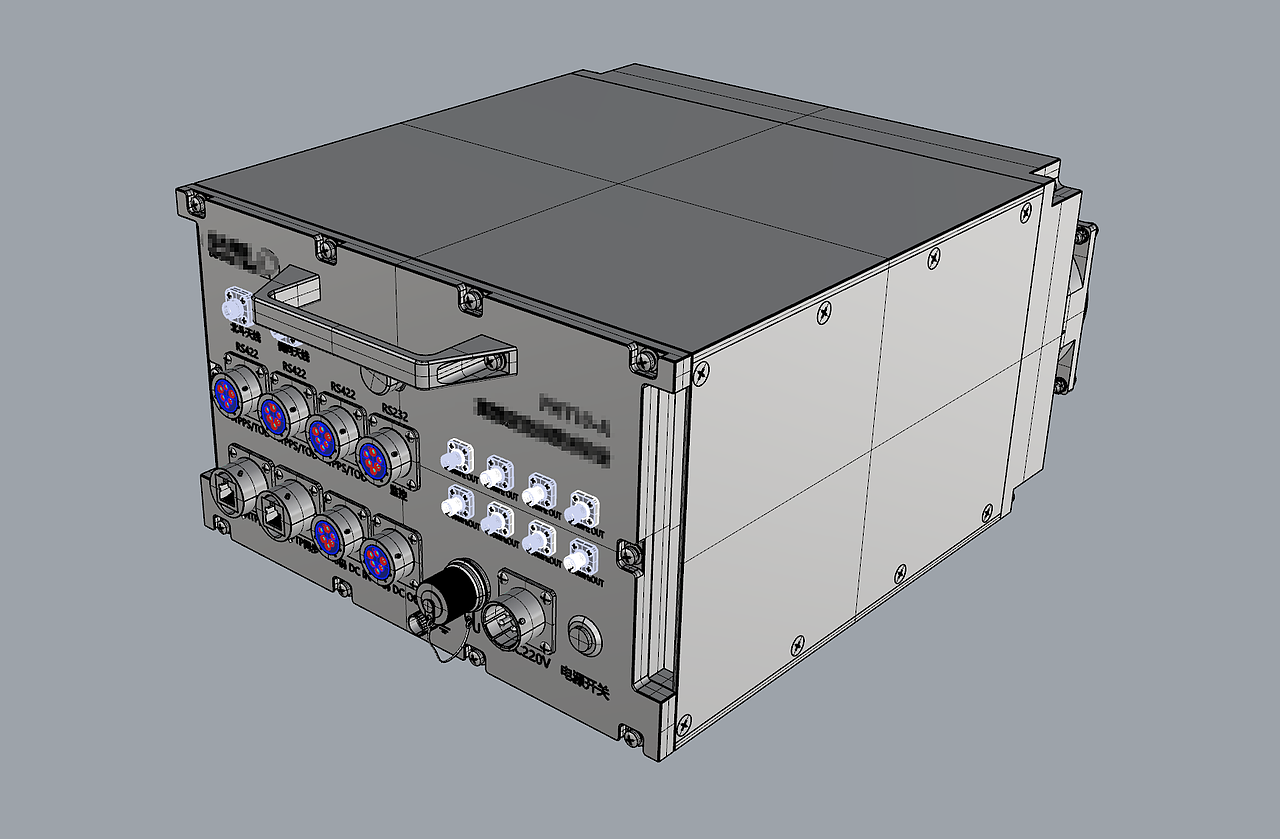

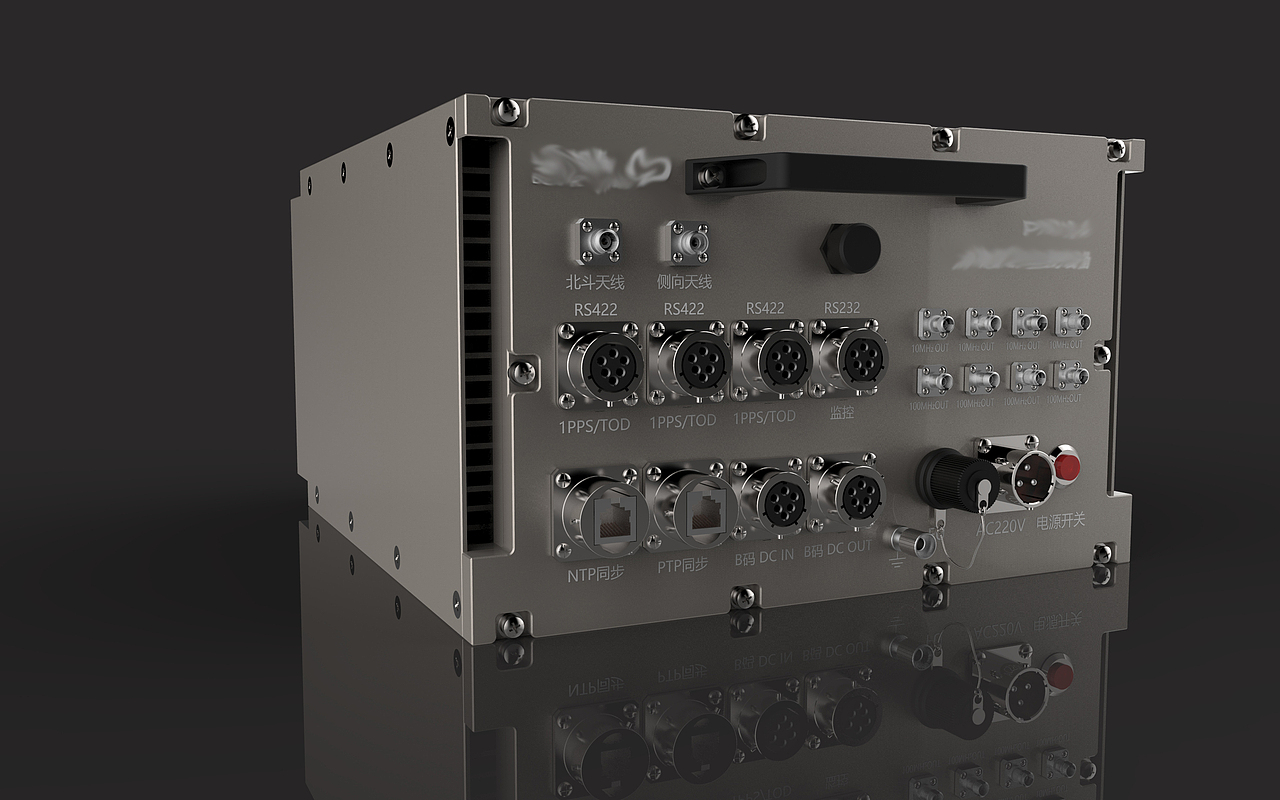

这次给大家带了的一个作品是一款ATR机箱，基于军用ATR标准，采用封闭式设计，能适应强烈的振动冲击，满足国军标要求，适应各种恶劣应用环境。根据客户的需求进行结构设计、外观设计、电源设计、电磁兼容分析、热分布计算与散热设计。

一、ATR机箱主要特性：

1.可靠的抗强振动设计

2.独特的电磁兼容、环境防护设计

3.优良的散热性能，包括导热（热传导型）、风冷、导热加风冷三种模式

4.有效的轻量化设计

5.快速可靠的连接

6.灵活便捷的出线方式

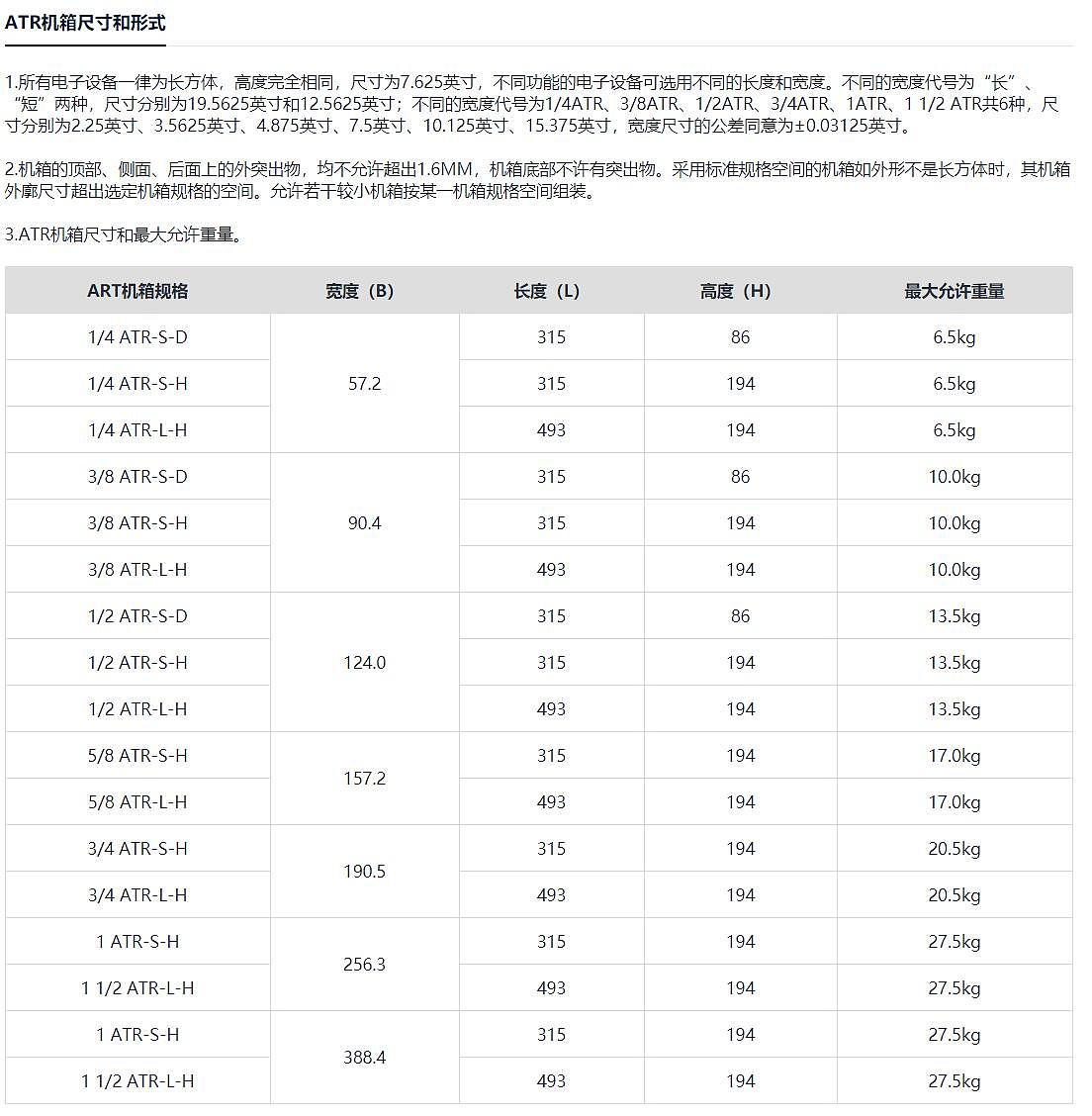

二、ATR机箱尺寸和形式：

1.所有电子设备一律为长方体，高度完全相同，尺寸为7.625英寸，不同功能的电子设备可选用不同的长度和宽度。不同的宽度代号为“长”、“短”两种，尺寸分别为19.5625英寸和12.5625英寸；不同的宽度代号为1/4ATR、3/8ATR、1/2ATR、3/4ATR、1ATR、1 1/2 ATR共6种，尺寸分别为2.25英寸、3.5625英寸、4.875英寸、7.5英寸、10.125英寸、15.375英寸，宽度尺寸的公差同意为±0.03125英寸。

2.机箱的顶部、侧面、后面上的外突出物，均不允许超出1.6MM，机箱底部不许有突出物。采用标准规格空间的机箱如外形不是长方体时，其机箱外廓尺寸超出选定机箱规格的空间。允许若干较小机箱按某一机箱规格空间组装。

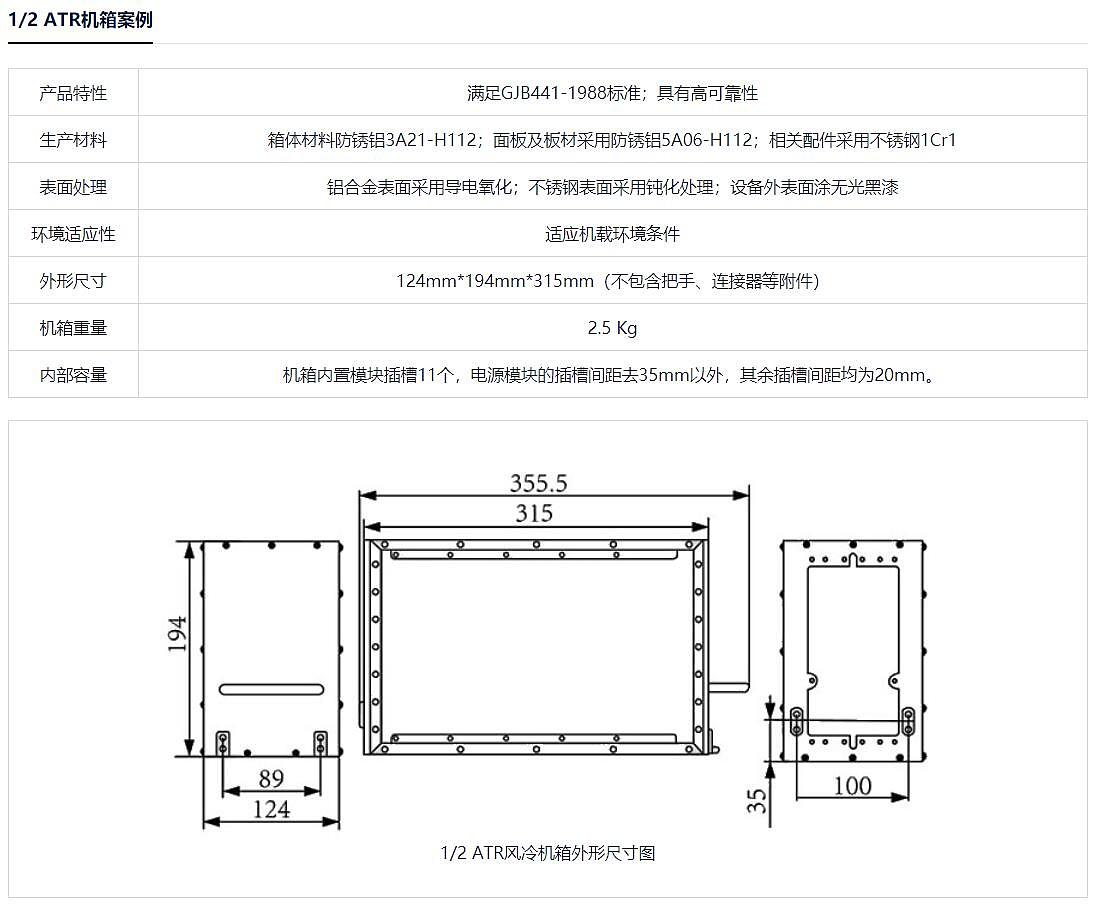

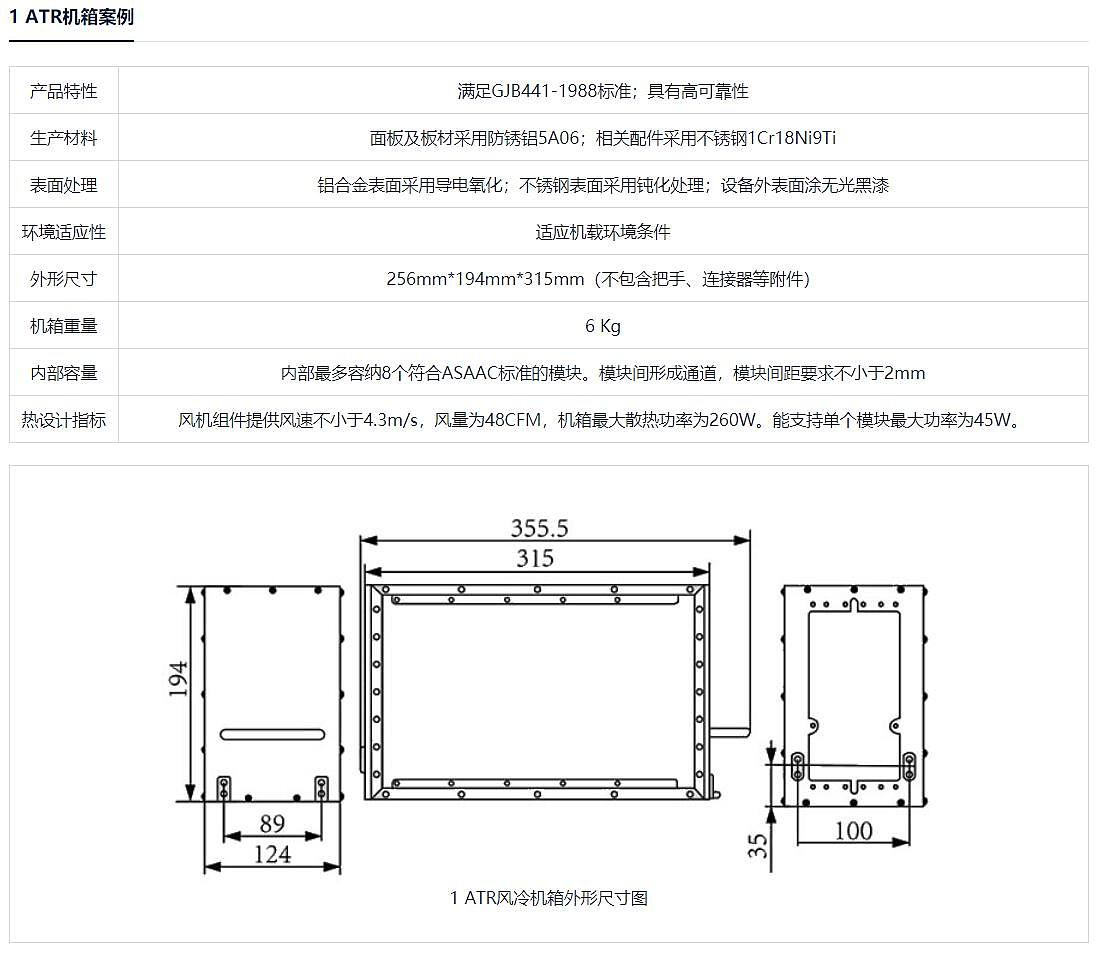

3.ATR机箱尺寸和最大允许重量。
