斗拱能够自锁的传统建筑模型
2017年曾花了数月时间独自设计并制作了一个斗拱可以自锁的传统建筑模型。
建筑最大的特点在于斗拱的“自锁”特点,这是出于对建筑竖向抗拉的考虑,扬弃了传统建筑“平摆浮搁”的特点。设计灵感来自于传统榫卯中的“楔钉榫”和“走马销”。
接下来分享下制作的全过程。
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTY0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
自锁式斗拱各构件,灵感来自传统榫卯中的“楔钉榫”和“走马销”。我将受力构件用替代成了金属件,这是出于竖向抗拉的考虑。
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTcy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
自锁过程:自锁前斗拱各构件位置
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTc2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
上下拱合并
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTgw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

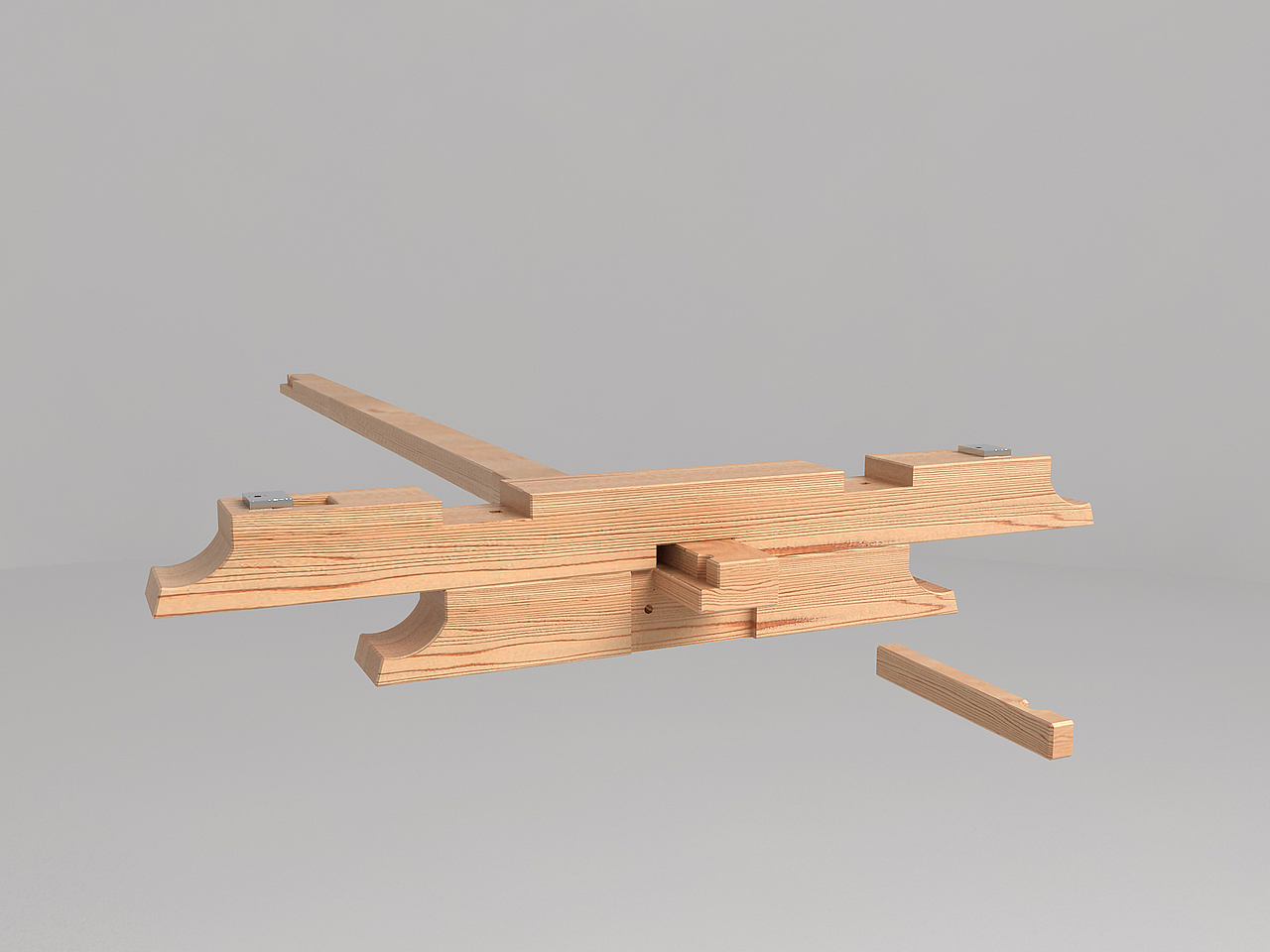

上拱左移,上下拱内部铁件相互卡住
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTg0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
插入木销,阻断上拱回移路径,自锁完成。
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTky) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

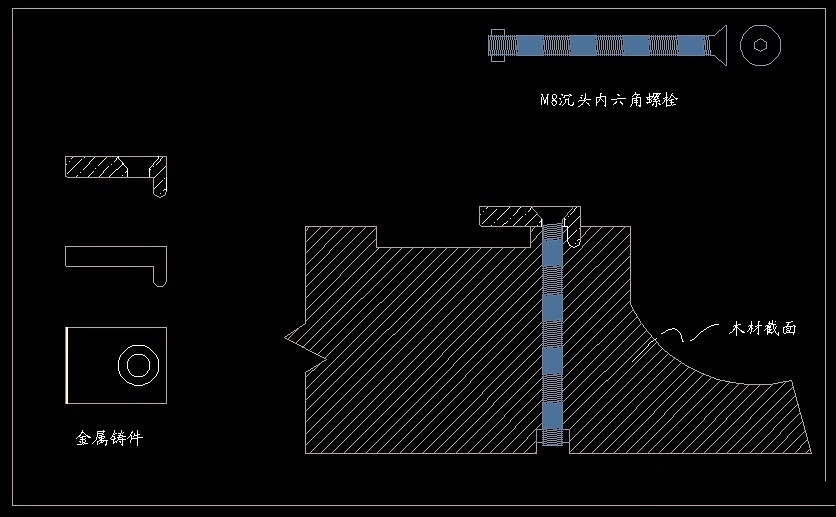

做cad图,确定尺寸和比例
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzc5OTk2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDA4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
制作3Dmax效果图
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDE2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDI0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDMy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
接下来开始制作: 简易锯台
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDM2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

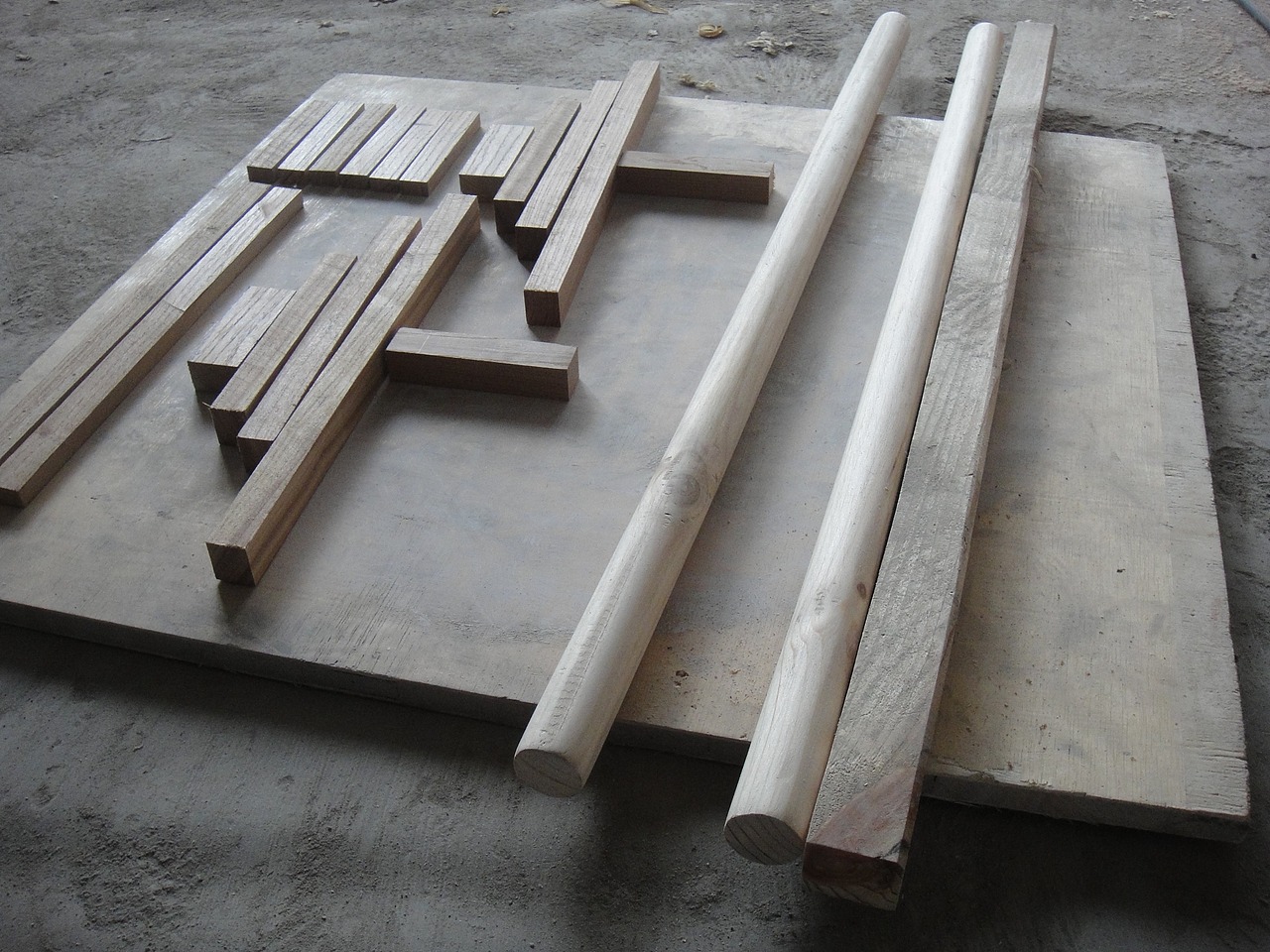

木材切段、刨销
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDQw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDQ4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
凿枘
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDUy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
制作斗拱内部金属卡扣
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDU2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDY0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
卡扣和手掌大小比较
Collect

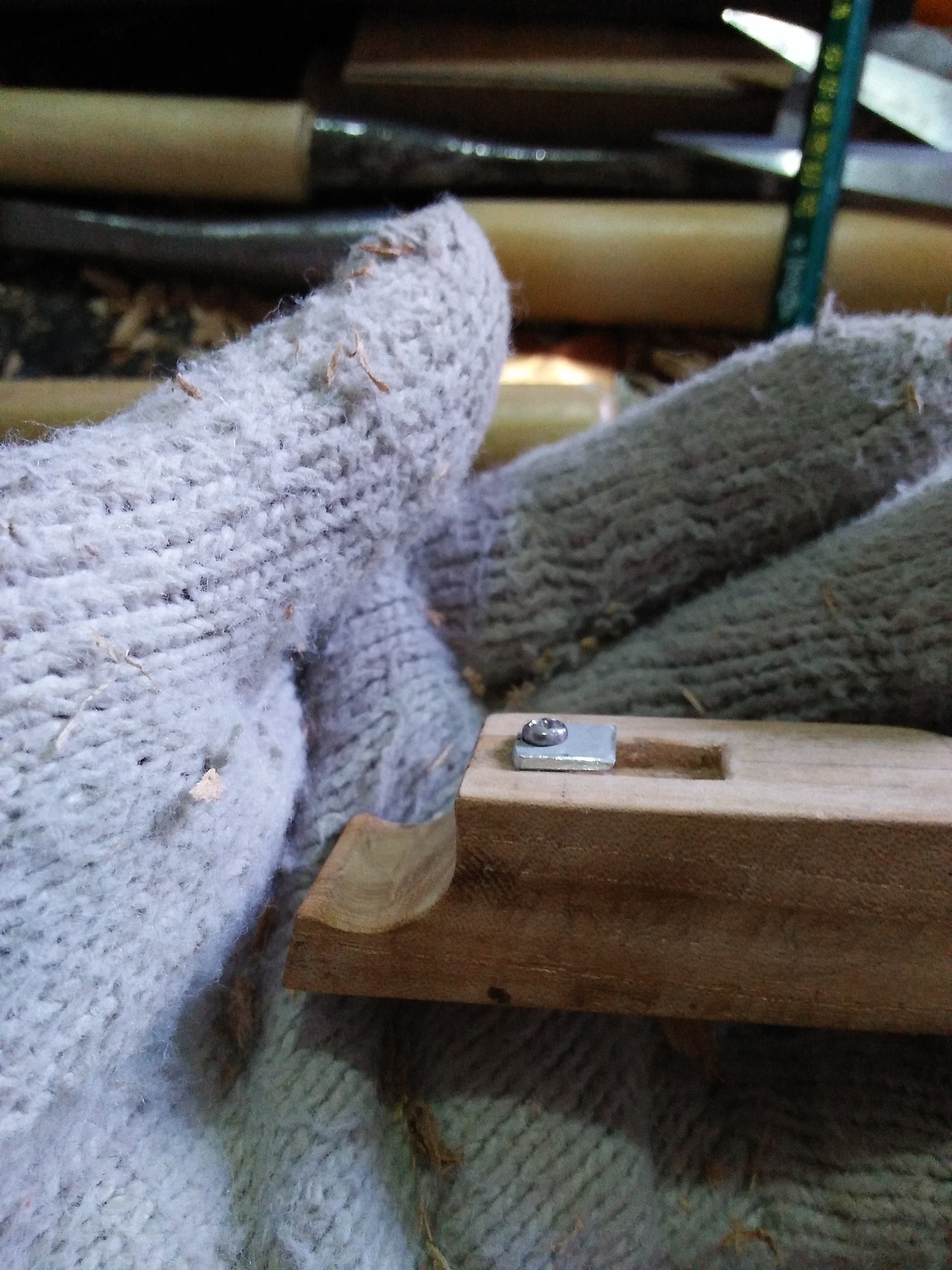

斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDY4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
安装
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDc2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

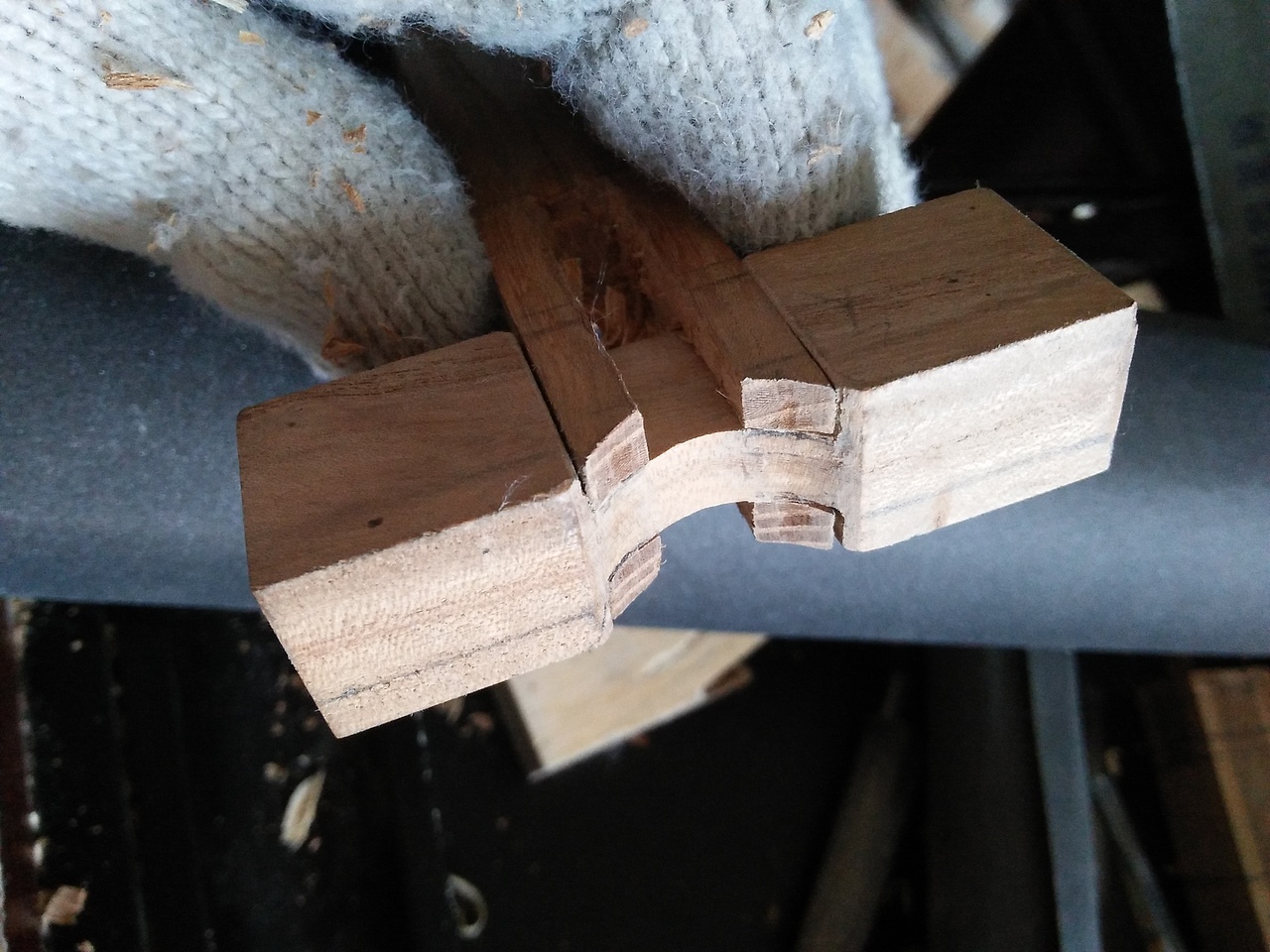

榫卯
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDgw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDg4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDky) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMDk2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
承载屋顶的各种木头零件
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTA0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
安装
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTA4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTEy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
从这个角度可以看到斗拱内部的金属卡扣
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTE2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
底座
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTIw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
各种梁(串)
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTI4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
月梁粗坯
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTM2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
雕刻
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTQw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

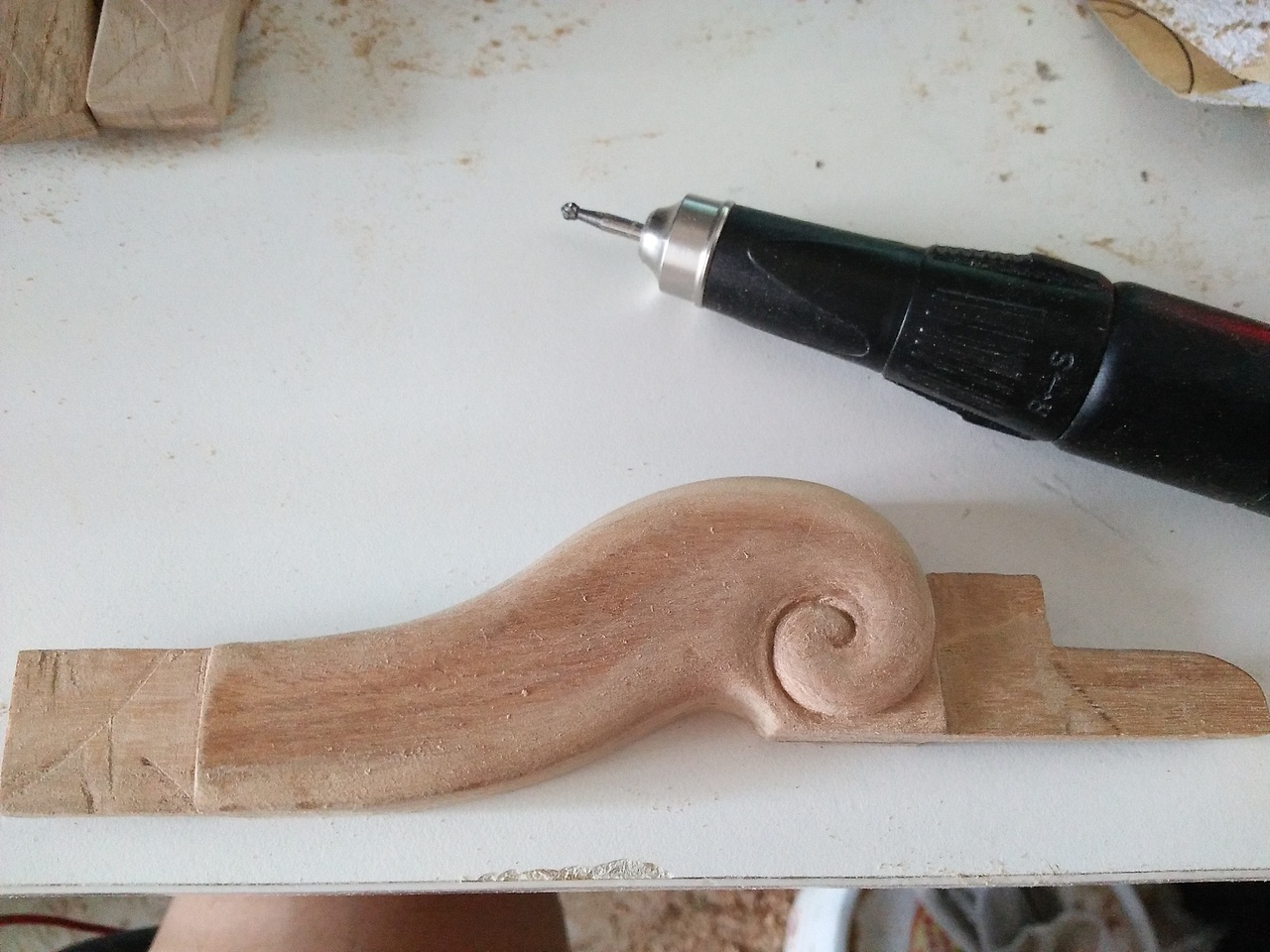

雕刻完成
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTQ0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect

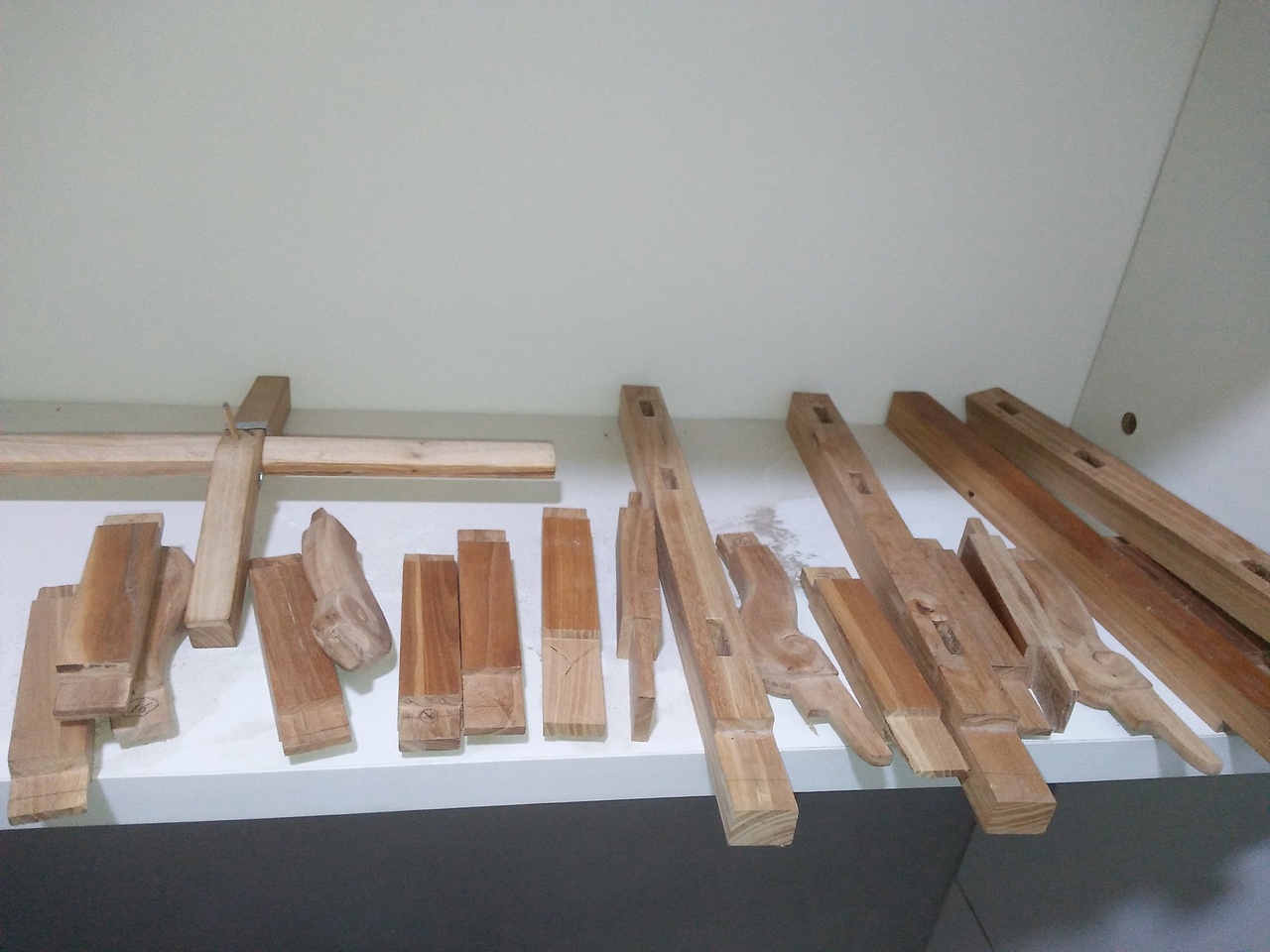

斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTQ4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTUy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
两翼建筑斗拱
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTYw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
加灯带
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTY0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTY4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
底座台阶
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTcy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
完成
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTc2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
建筑后面的假山,用泡沫塑型
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTgw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
假山上色
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTg0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
前面的“圆”和后面的片岩假山都是剪影,只不过一个是虚,一个是实,一个是减一个是加。二者之间有一定的空间,这就使得看的人站的角度不用而景色不同。所谓“当其无,有室之用”之意也。
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTg4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
最后制作瓦片:油泥雕刻
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTky) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
制成石膏模具
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMTk2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
压印翻模
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjAw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
瓦片的诞生
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjA0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
烧制完成
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjA4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
这个小建筑要用一千多片瓦
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjE2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
丙烯上色
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjIw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

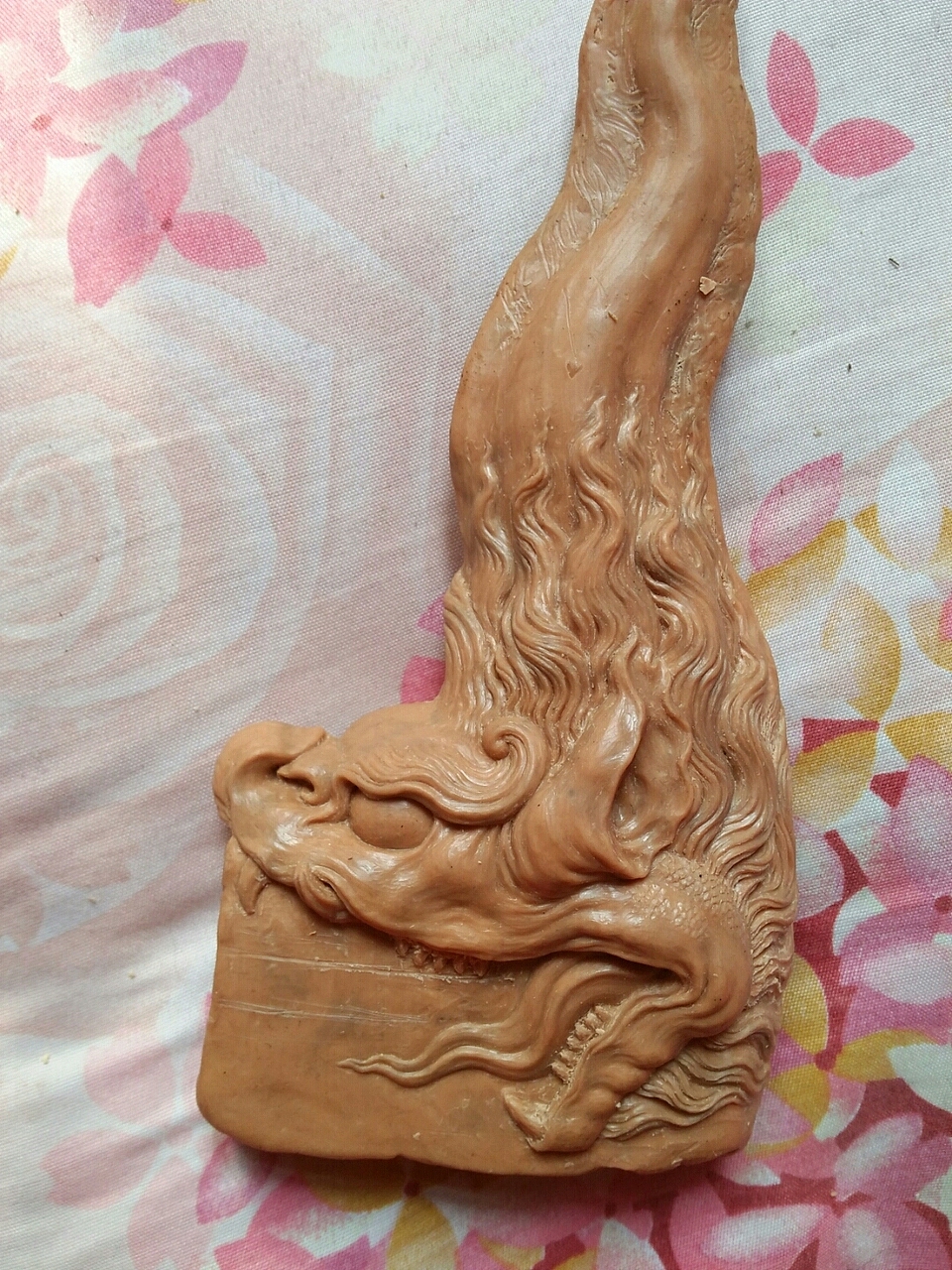

屋脊两端的鸱吻
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjI0) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
工序和瓦片类似
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjI4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
翻制完成
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjMy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
上瓦,打蜡,完成。
Collect

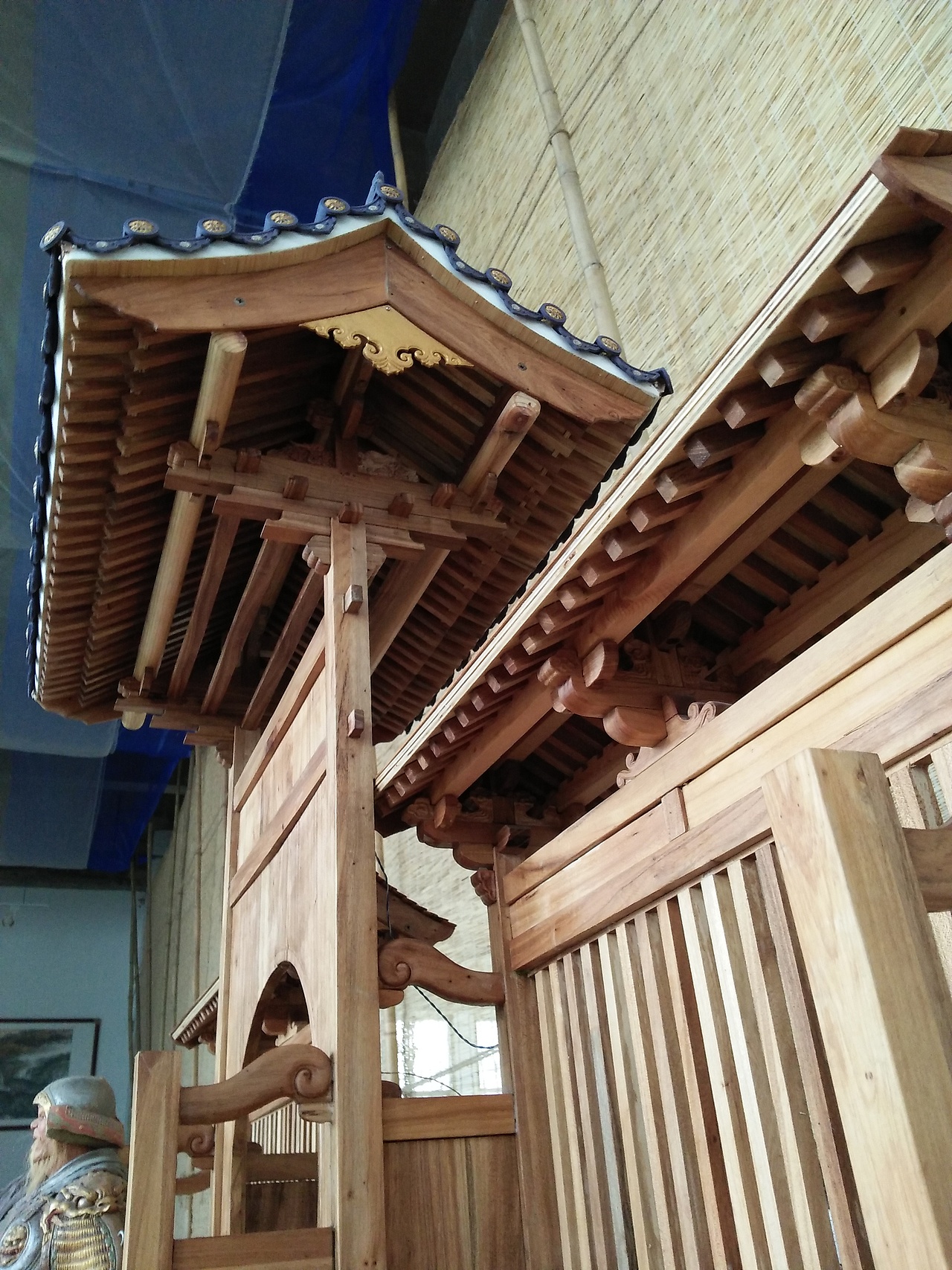

斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjM2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjQw) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjQ4) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjUy) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
斗拱能够自锁的传统建筑模型(图ZMTkyMzgwMjU2) - 手办/模玩 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
