自己做的的隋风小舞台,外形参考隋陶屋和玉虫厨子。有参考传统的东西也有自己的改造,比如变传统的“层斗层枋(拱)”为“拱枋交替叠压”、连接上用铁件辅助等等。
隋风小亭(图ZMTIxNDk1MDIw) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
隋风小亭(图ZMTIxNDk3NjM2) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
小亭主要参考的是上世纪五六十年代出土的一个隋代小陶屋,他是中国抬梁式建筑片状化转角铺作唯一模型实例(南方的小伙伴可能觉得眼熟,因为在南方也有很多转角铺做片状化的实例,遗憾的是无一例外都是“穿斗式”,并非“抬梁式”,此处不展开讲了),至于木构实物中国已经不存在了。

不过呢在日本还存在着很多抬梁式的片状转角铺作实例,例如法隆寺金堂及五重塔的转角铺作等等。
Collect
隋风小亭(图ZMTIxNDk3NjQw) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
日本还有一个跟中国隋代陶屋类似的模型--玉虫厨子,也是类似的转角铺做。不过呢,玉虫厨子在开间和进深上分别有两朵补间铺作。而且每两朵补间铺作的方向并不相互平行(个人猜测这样做的目的是为了保证每相邻两个斗拱的撩檐枋长度相等的同时也满足相邻两个斗拱的中缝距离也相等)。

根据隋代陶屋我们可以总结几个特点:

歇山顶没有收山,这一点跟玉虫厨子很像;

斗拱造型独特,颇有点日本同类型斗拱中云形拱的特立独行,只是图片上无法看清具体造型;

没有补间铺作;

已经出现由明间至稍间渐次缩小开间的做法;

缓和的生起和屋檐曲线,侧脚不明显等等;
根据以上这些特征再结合想要设计的单檐一开一进小亭,我认为:
补间铺作至少要做,缓解撩檐枋和转角铺作的压力;
Collect
隋风小亭(图ZMTIxNDk2MDU2) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
小亭斗拱的组合方式跟传统略有区别,具体是这样的:
Collect
隋风小亭(图ZMTIxNDk2MDUy) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
斗拱组合好之后,上下拱就“锁”住了,我管这种斗拱叫做自锁式斗拱。
Collect
隋风小亭(图ZMTIxNDk1MTU2) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
这种结构组合方式的设计参考的是两种传统榫卯(走马销、楔钉榫),只是在受力节点处采用了金属件。
(走马销)
Collect
隋风小亭(图ZMTIxNDk1MTUy) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
隋风小亭(图ZMTIxNDk1MjAw) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
小亭的分数制度严格按照《营造法式》的规定设定的模数。

小亭以1.3㎝为一分,根据《法式》规定推算材高就是19.5㎝。

按照宋工程尺推算这个材高相当于《法式》各等级材高规定中的五等材到六等材之间。符合小型建筑及亭子的规定。
Collect
隋风小亭(图ZMTIxNDk1MTY4) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL

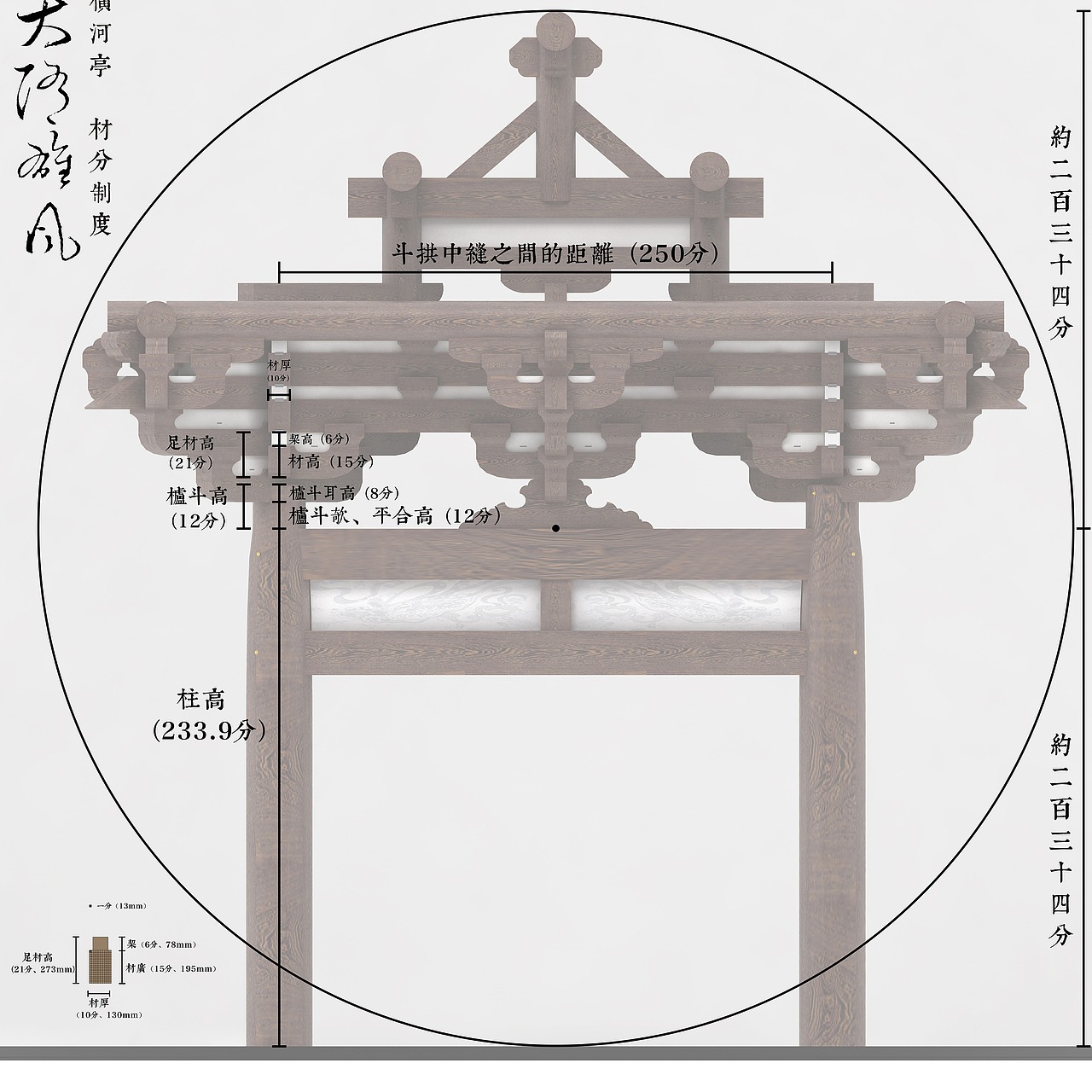

而后根据分数制度推算斗拱距离,柱高,亭高等等。
Collect
隋风小亭(图ZMTIxNDk1MzU2) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
小亭虽小但属于殿堂级,而且是四架椽。所以根据《法式》规定,殿堂级别的建筑其四架椽的高度须为柱高的两倍,由于小亭的脊槫正是四架椽,而且栌斗和柱子合二为一,因此,小亭的柱高并不是传统意义的柱高。须将小亭柱子上部栌斗比例部分的尺寸减掉就是传统的柱高,也正是柱脚至阑额上皮的距离。
Collect
隋风小亭(图ZMTIxNDk1MTYw) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
隋风小亭(图ZMTIxNDk1MjE2) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
隋风小亭(图ZMTIxNDk1NzEy) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
Collect
隋风小亭(图ZMTIxNDk1MTcy) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
拱是主要的承压构件,因此要保证在它与令拱交叉处使拱的材损尽量减到最少,而只好让令拱材损较多,因为令拱不承压。所以 只好委屈它了。。。实际上此处依然可以采用错开交叠的方式,那样的话每个构件的材损率将更小,但是为了满足视觉需要只好这样做了
Collect
隋风小亭(图ZMTIxNDk1MzUy) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
柱头枋设计:
最上部一层柱头枋挑出,置横木一根,连接下部对应的转角铺作斗拱,使其成为省力杠杆。
Collect
隋风小亭(图ZMTIxNDk1MzY4) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
抹角梁设计成曲材状,目的是避开多构件重叠造成不必要材损。
Collect
隋风小亭(图ZMTIxNDk1MTg0) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
拆散状态下的各构件,在已经简化、整合的情况下依然规模庞大。
Collect
隋风小亭(图ZMTIxNDk1MTY0) - 建筑设计 - 站酷设计师塑说即墨原创素材 - 站酷ZCOOL
补间铺作底下的栌斗整合为驼峰,驼峰跟阑额可以互锁。
