原创磁力积木研发历程

Homepage recommendation
广州/概念设计师/7年前/48870浏览
原创磁力积木研发历程Homepage recommendation
-序-
我有个儿子,两岁。他天真又单纯,对这个世界充满好奇,用自己的小手探索着这个新世界。
他喜欢玩积木,叠得高高的,又笑咯咯推倒掉。可是小手笨拙,总要拉我过来叠积木,他负责推倒。积木叠得越高他越开心。
当时想找一个适合两岁小宝宝玩的积木。
淘宝搜索了一下,有很多,比如 Lego Duplo大颗粒系列,Magformers磁力片,丹妮奇特磁力积木等,但都不是我想要的那种,普遍存在操作门槛,对低幼小宝宝不友好。
我理想中的低龄积木应该是玩法更简单,极易上手,无需任何说明书和指导,放在小宝宝面前,他自己就会玩。
市面上没有,那就自己做一套吧。
大概是这个思路,没写多,自己清楚就好。
大概是这个思路,没写多,自己清楚就好。
Collect
设计了几个概念。积木采用最简单的立方体,四周镶嵌磁铁。原型用1mm的透明亚克力制作,用来验证我的猜想。
设计了几个概念。积木采用最简单的立方体,四周镶嵌磁铁。原型用1mm的透明亚克力制作,用来验证我的猜想。
Collect
问题来了,球形磁体分南北极吗?假如四个球形磁体凑在一起,它们极性如何排列?
问题来了,球形磁体分南北极吗?假如四个球形磁体凑在一起,它们极性如何排列?
Collect
验证过程:淘宝买了一批磁铁。先让四颗球形磁铁吸附成一条链,表明它们自动分成S级N级排列,用记号笔在球体赤道画一圈。然后让四个磁体堆叠,结果很明显了。
验证过程:淘宝买了一批磁铁。先让四颗球形磁铁吸附成一条链,表明它们自动分成S级N级排列,用记号笔在球体赤道画一圈。然后让四个磁体堆叠,结果很明显了。
Collect
这是后来申请专利的说明截图,磁体自发排列。这个是理想角度,实际角度有偏差。奇妙的的物理世界。
这是后来申请专利的说明截图,磁体自发排列。这个是理想角度,实际角度有偏差。奇妙的的物理世界。
Collect

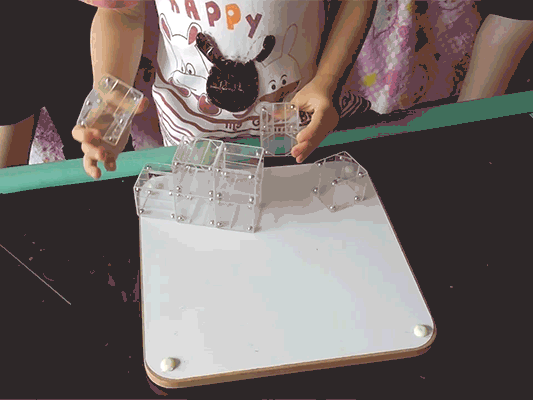

做了几个原型给我儿子玩。无需指导,他自己玩上瘾了。
做了几个原型给我儿子玩。无需指导,他自己玩上瘾了。
Collect
看他玩得那么开心。我想不如做成商业成品吧。回去跟团队开会,讨论一致通过!开工!
看他玩得那么开心。我想不如做成商业成品吧。回去跟团队开会,讨论一致通过!开工!
Collect

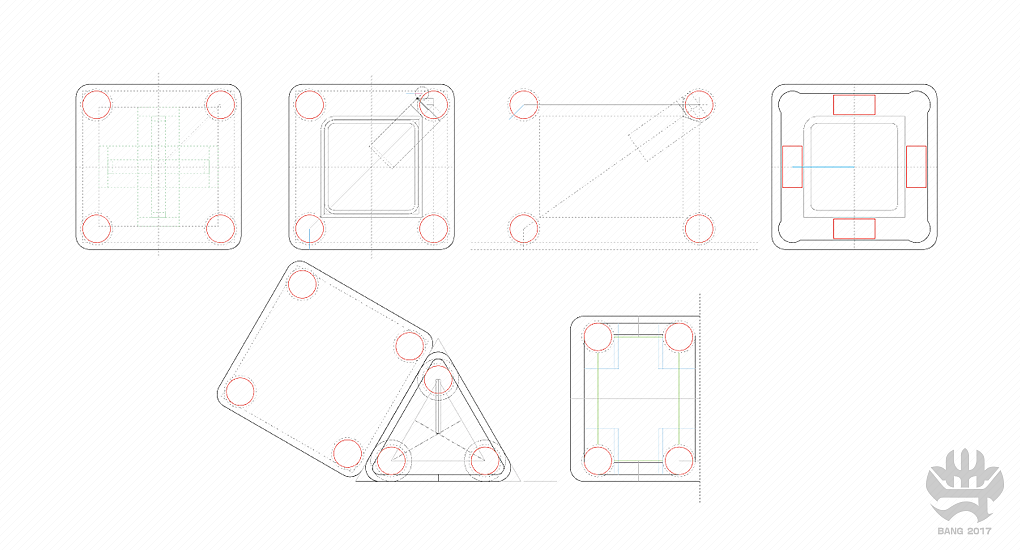

根据样品绘制图纸,这个环节非常耗时,反复推敲落实尺寸。比如磁珠直径与外壳厚度,整体轮廓尺寸,会直接影响产品的手感。
根据样品绘制图纸,这个环节非常耗时,反复推敲落实尺寸。比如磁珠直径与外壳厚度,整体轮廓尺寸,会直接影响产品的手感。
Collect
根据样品用犀牛建立第一个试验模型,目标是测试四个关键指标。 然后3D打印做验证。
根据样品用犀牛建立第一个试验模型,目标是测试四个关键指标。 然后3D打印做验证。
Collect
上个模型完成了关键功能实现,现在这个模型则是纯粹为了外观。在我心里这个产品应该呈现非常炫科幻的风格,绝对不能土不垃圾。
上个模型完成了关键功能实现,现在这个模型则是纯粹为了外观。在我心里这个产品应该呈现非常炫科幻的风格,绝对不能土不垃圾。
Collect

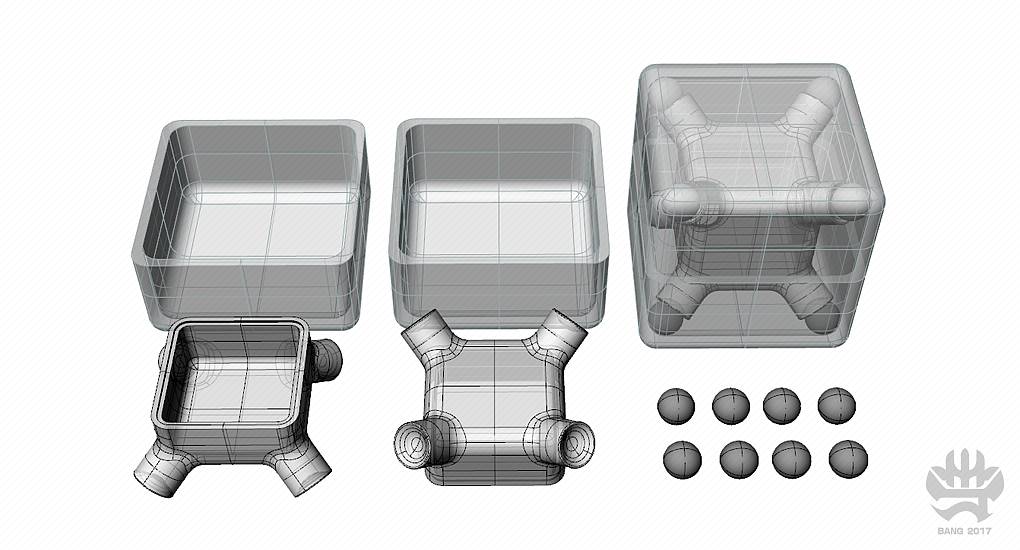

综合了结构和成本,最终采用了这个造型。
综合了结构和成本,最终采用了这个造型。
Collect

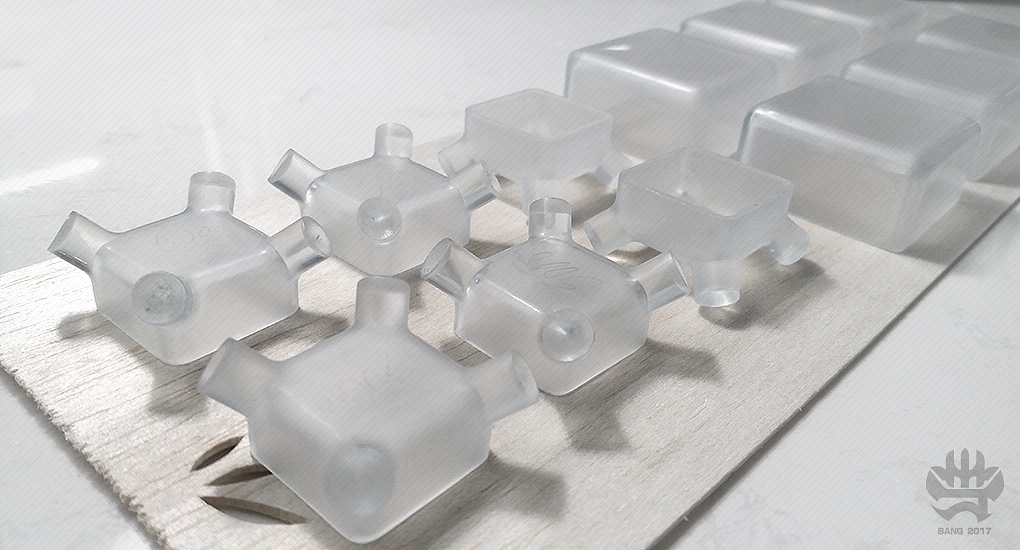

3D打样选择激光固化快速成型(SLA),光敏树脂打样。精度高,透明,容易打磨。
价格5元/克,折算成本约80元/个积木。TaoBao挑了一家,UG输出STL文件发给对方,后天就收到货了。
3D打样选择激光固化快速成型(SLA),光敏树脂打样。精度高,透明,容易打磨。
价格5元/克,折算成本约80元/个积木。TaoBao挑了一家,UG输出STL文件发给对方,后天就收到货了。
Collect
表面不是很光滑,小伙伴们用高目数砂纸磨啊磨。
表面不是很光滑,小伙伴们用高目数砂纸磨啊磨。
Collect
尽力了。。。
尽力了。。。
Collect

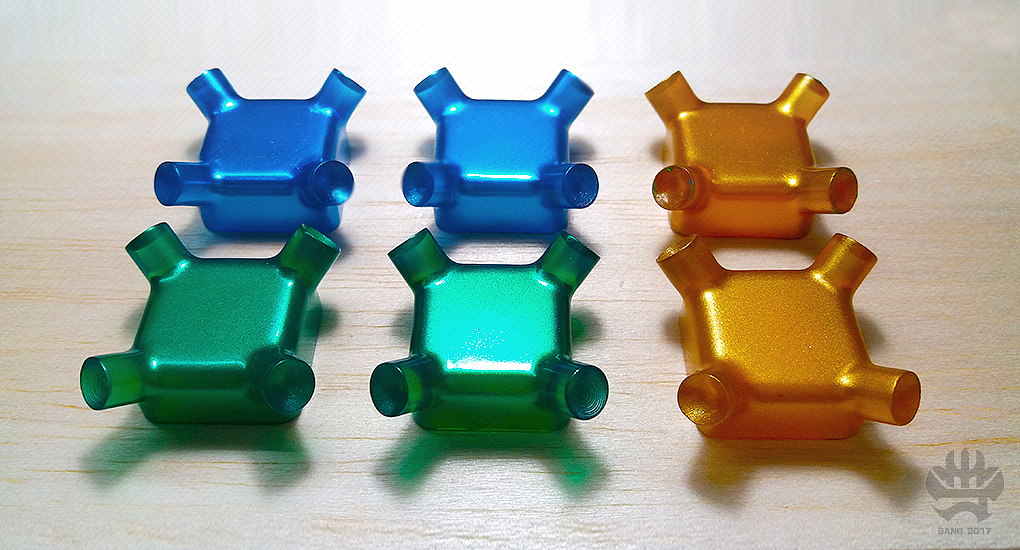

同事用模型喷涂,带银粉效果。
同事用模型喷涂,带银粉效果。
Collect
手工成品。
手工成品。
Collect
后来陆陆续续做了十几个成品。经过长期(一个星期)大规模(几个同事小朋友)测试,结果喜人。
后来陆陆续续做了十几个成品。经过长期(一个星期)大规模(几个同事小朋友)测试,结果喜人。
Collect
图纸冻结。进入下一阶段。同事用UG建模,发给工厂模具修改中。
图纸冻结。进入下一阶段。同事用UG建模,发给工厂模具修改中。
Collect
产品效果图。
产品效果图。
Collect
陆陆续续开发了各种新配套积木。
陆陆续续开发了各种新配套积木。
Collect
原创磁力积木研发历程
Collect
原创磁力积木研发历程
Collect
因为产品包含强磁,年龄必须3+
因为产品包含强磁,年龄必须3+
Collect
外包装手工打样中。
外包装手工打样中。
Collect
专利已由广州市一家律师事务所办理取得,时间比较漫长。
专利已由广州市一家律师事务所办理取得,时间比较漫长。
Collect
感谢小伙伴们的努力。
感谢小伙伴们的努力。
