手绘在设计中的意义——马赛Mars

225天前发布

原创作品 / 工业/产品 / 电子产品
作品版权由马赛Mars 解释, 禁止匿名转载;禁止商业使用;禁止个人使用。 临摹作品,同人作品原型版权归原作者所有。

《工业产品手绘与创新设计表达》第一章节,结合了本人在工作中的设计项目对设计手绘的解读。工业设计手绘是工业设计开发过程中最初阶段,其主要前后的表达分为四大类:构思性草图、理解性草图、结构性草图、最终效果草图。下面以我曾经设计的一款无线门铃,设计草图为例,向大家介绍一下。


【构思性草图】又称概念性草图,是指在设计之初,设计师头脑风暴过程中,对最初灵感和想法的记录。

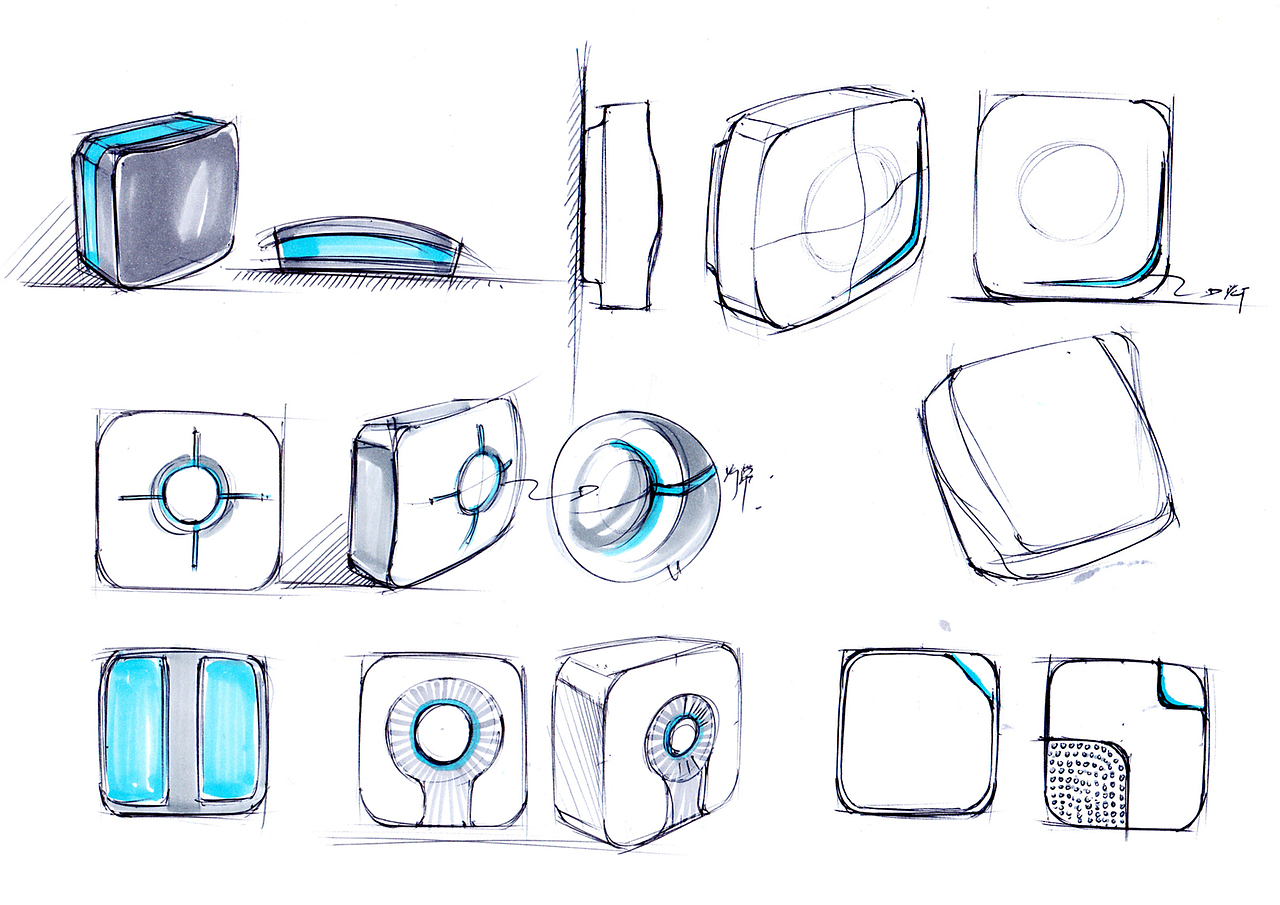

我们在设计的过程中常常会采用仿生设计,寻找意向图,通过对花瓣的造型绘制,并提取细节肌理。

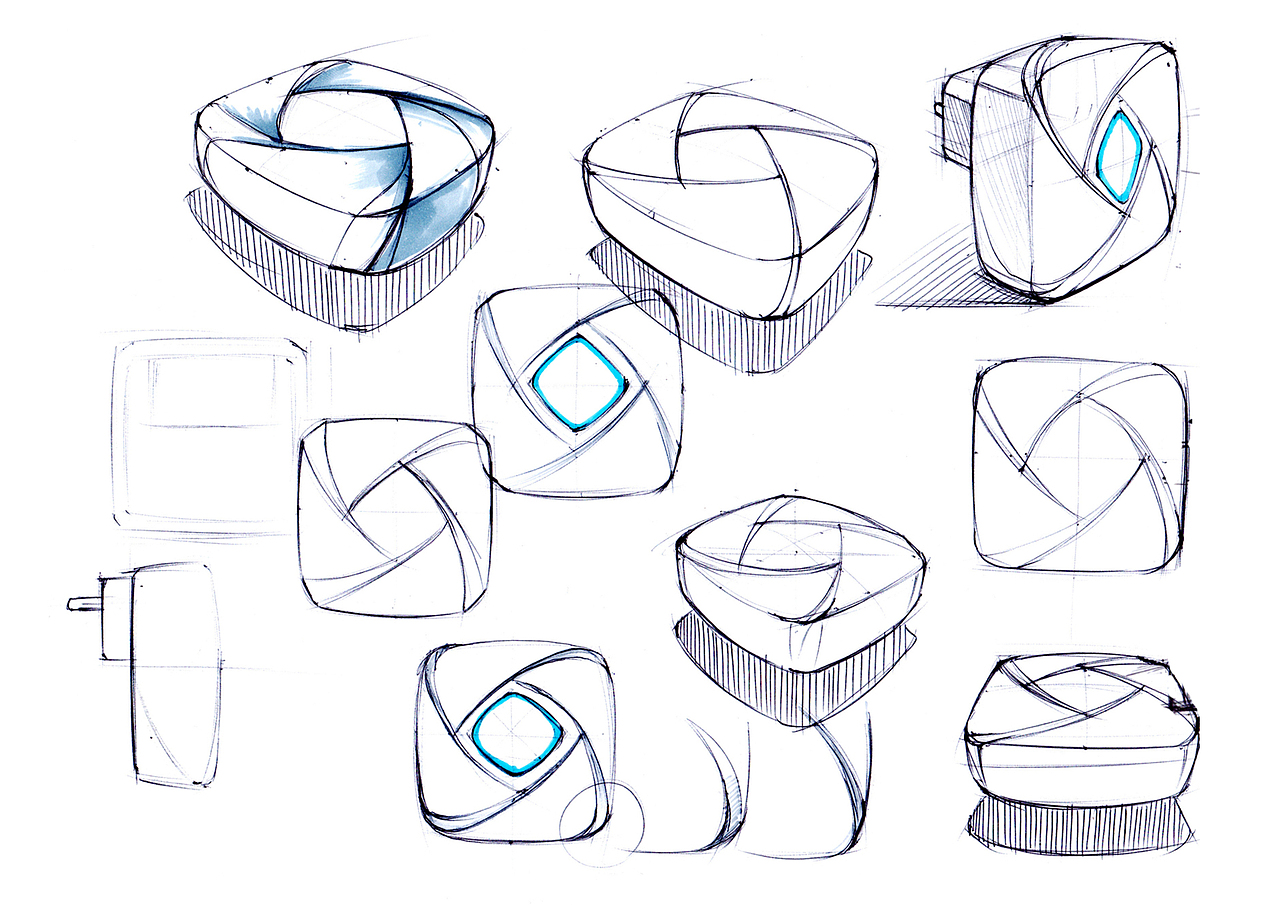

在这个阶段,设计师并不用考虑产品的透视关系、明暗关系、细节,以及使用的工具等,主要是通过线稿来推敲出产品的大型。

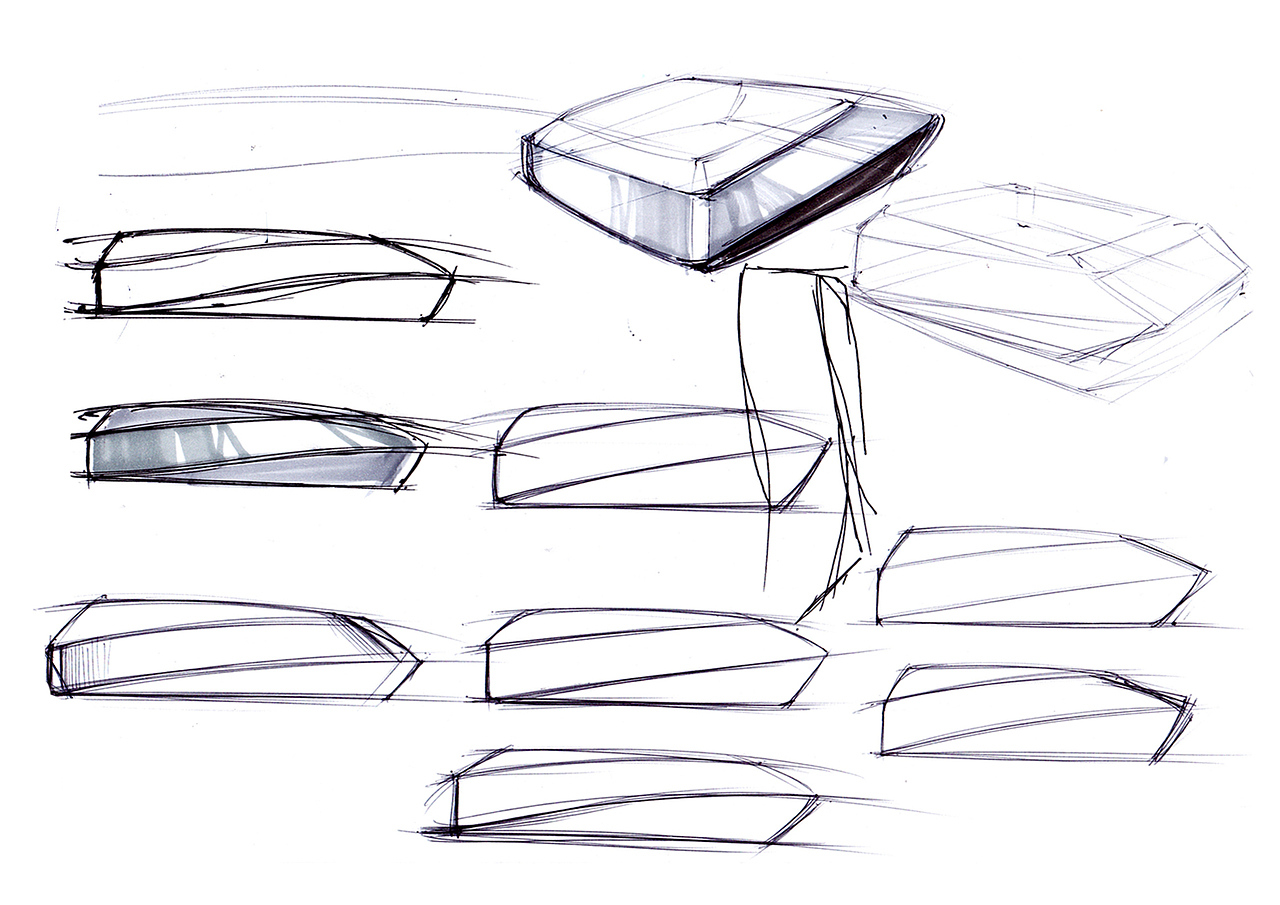

通过数量和质量来产生大量的创意,不断的进行推敲和形变,并选定可继续深入的方案。当然可以从产品的侧视图进行推敲。(无线门铃构思性草图方案)

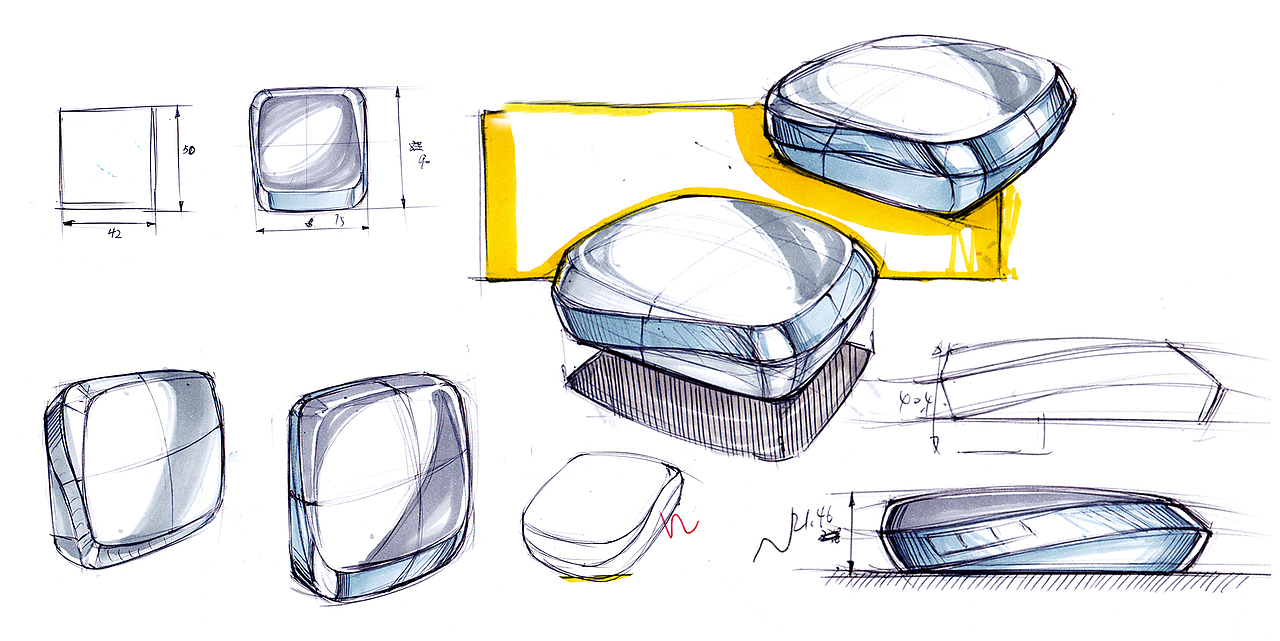

【理解性草图】是对概念性草图的进一步深化,主要是对选定草图方案的进一步优化,可以简单上色,并赋予说明文字,推敲出不同的视角,描绘出产品的细节,便于设计师之间的交流,减少设计理解上的误差。

细节推敲绘制

(无线门铃理解性草图方案)

【结构性草图】也称之为方案草图,的主要目的是表达产品的特征、结构、部件之间的组合方式,以便设计师和结构师之间的对产品的可实现性研究探讨,要求透视准确,体现形态主要的结构线、分模线、装配方式,可以理解为产品的拆解图或爆炸图。(无线门铃结构性草图方案一)

(无线门铃结构性草图方案二)

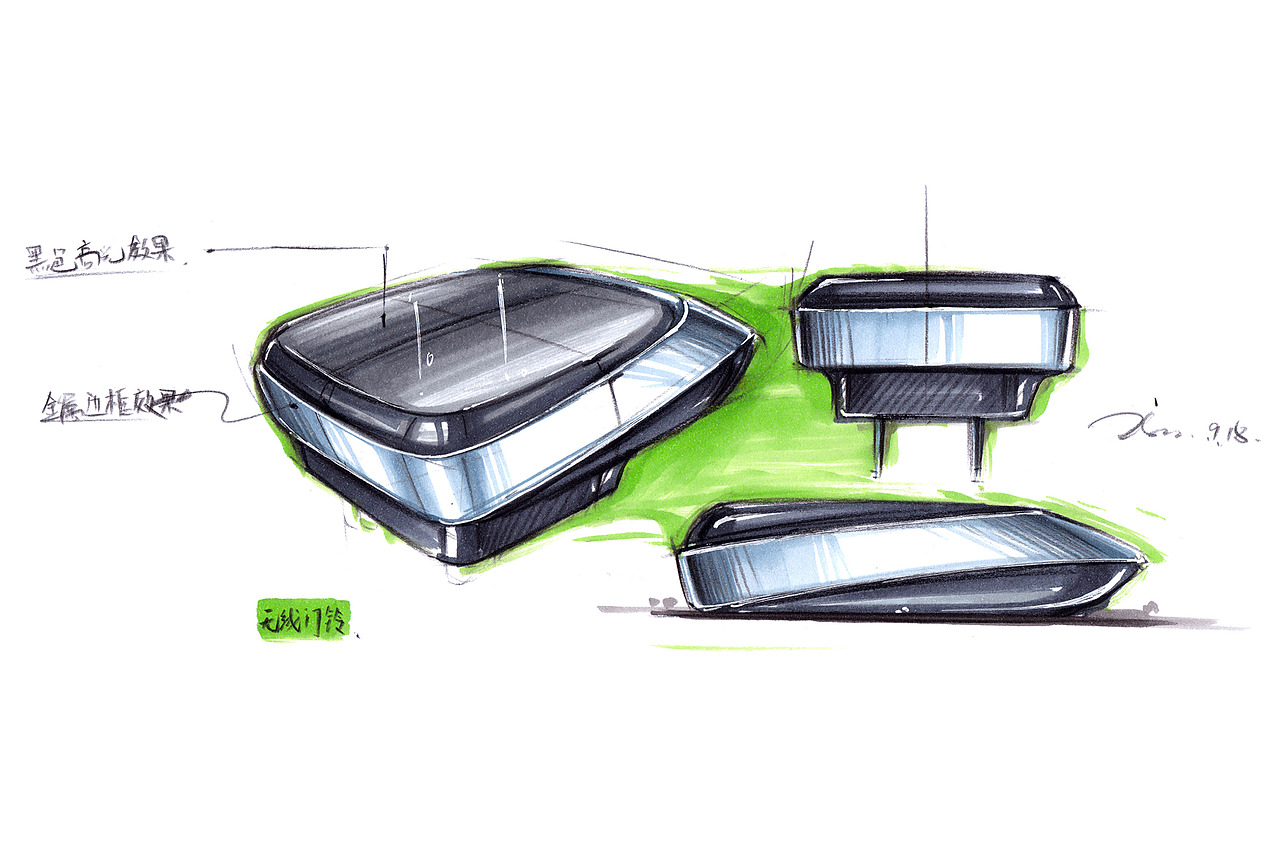

(无线门铃结构性草图方案三)
