凯迪拉克SUV概念设计及表现过程
用户头像
严专军
形导思维课程体系之-形态特征提取与形态设计推敲
教程出自:黄山手绘《形导思维》课程体系、内容编辑:严专军老师。
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0MDQ=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
确定品牌定位及车系,根据凯迪拉克现有车型确定目标细分市场,保证与目标品牌战略相吻合
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0MTY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
根据细分市场确定目标消费受众,
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0MDg=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
根据目标消费受众,经过分析该类消费受众的喜好、生活习惯、价值观确定与之相匹配的设计元素、或形式以此作为前期草图风暴切入点,
Collect

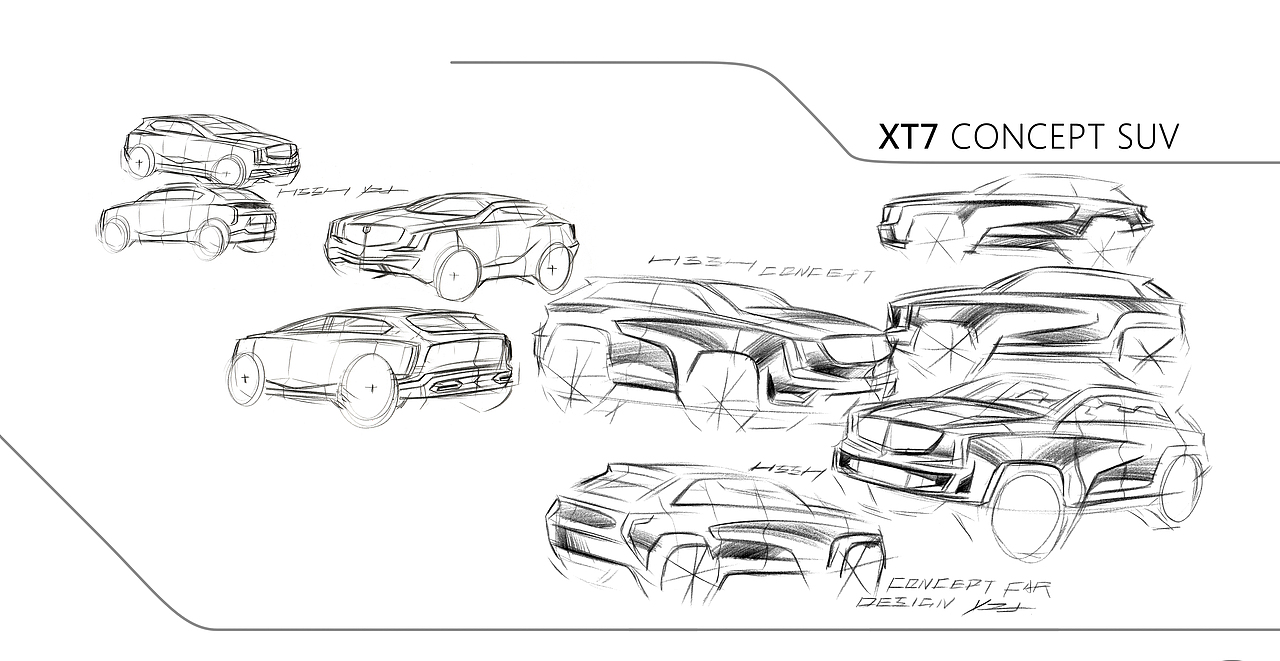

凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0NTY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
对设计素材及意向图特征进行概括及提取,尽量提取素材主要特征点,
把主要特征形态提取之后,进行形态的嫁接,首先要注意车身的整体姿态,比例的控制,此部分能够确保最终设计整体品质和整车的气质。其次要注意大体型面的穿插,型面质量及其观影的表达。
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0ODA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
对相对成型的方案进行更深层次的渲染,这里更多要借助计算机辅助完成,主要的方法有:纸质二维草图绘制结束后,扫描处理导入计算,借助PS进行下一步ps render ,
同样也可以直接借助手绘板或手绘屏直接进行草图绘制及渲染,工具的选择看个人的喜好及绘图习惯。
接下来给大家分享这次概念后期ps render部分,
此次PS render 部分我全程都是用鼠标完成,有时会结合手绘板辅助完整(个人习惯)。
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0NTI=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0ODg=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect

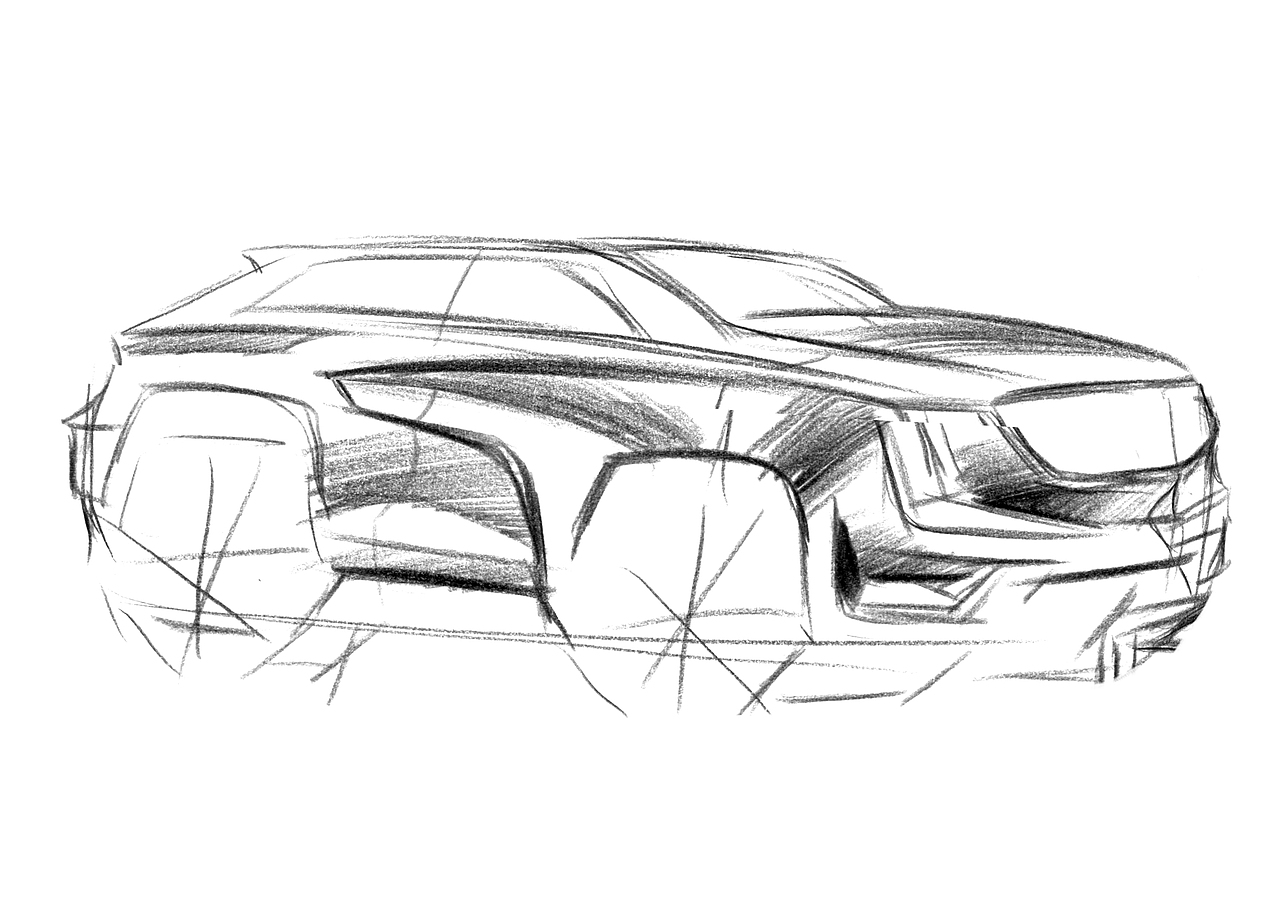

凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0OTY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
第一步:如图所示:用A3纸 彩铅绘制纸面线稿图,注意汽车透视、比例、姿态的把控;大面转折及面与面之间的穿插关系,并以简单剖面线加以辅助,便于后期渲染对于光影的把控。然后扫描导入PS.
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg1MDA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
第二步:如图所示:用PS里面,钢笔工具绘制相关大面路径并填充颜色。
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg0OTI=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
第三步:如图所示:同样根据车身大体形态变化绘制相关路径,把相关路径变换成选区之后,利用加深工具,把身上大面背光部分加深,注意:大面光影加深时,笔触尽量调大,可根据具体型面大小,调相关大小笔触,不然做不到柔和过度。
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg1NTY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
第四步:同样根据车身大体形态变化绘制相关路径,把相关路径变换成选区之后,利用减淡工具,把身上大面受光部分减淡处理,注意:大面光影加深时,笔触尽量调大,可根据具体型面大小,调相关大小笔触,不然做不到柔和过度。如图所示:车身大体明暗关系成型,具有初步的体量感。微调大体明暗关系,结合路径辅助,用减淡工具调整型面受光部分小光影的微妙变化,以此加强整体光感。
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg1NjA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
第五步:微调大体明暗关系,结合路径辅助,用画笔工具调整型被光部分小光影的微妙变化,加反光,注意:此时绘制为物体背光部分的反光,颜色纯度较之前的固有色要底,最后添加细节,加高光,反光,是车身光影,质感效果更强,同时注意光影之间的主次关系,不要喧宾夺主,尽量使画面整体做到协调与统一。
相同的方法对其他角度进行PS render
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg1NjQ=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2MDQ=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg1OTI=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2MDA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2MjQ=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2ODA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2MjA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect

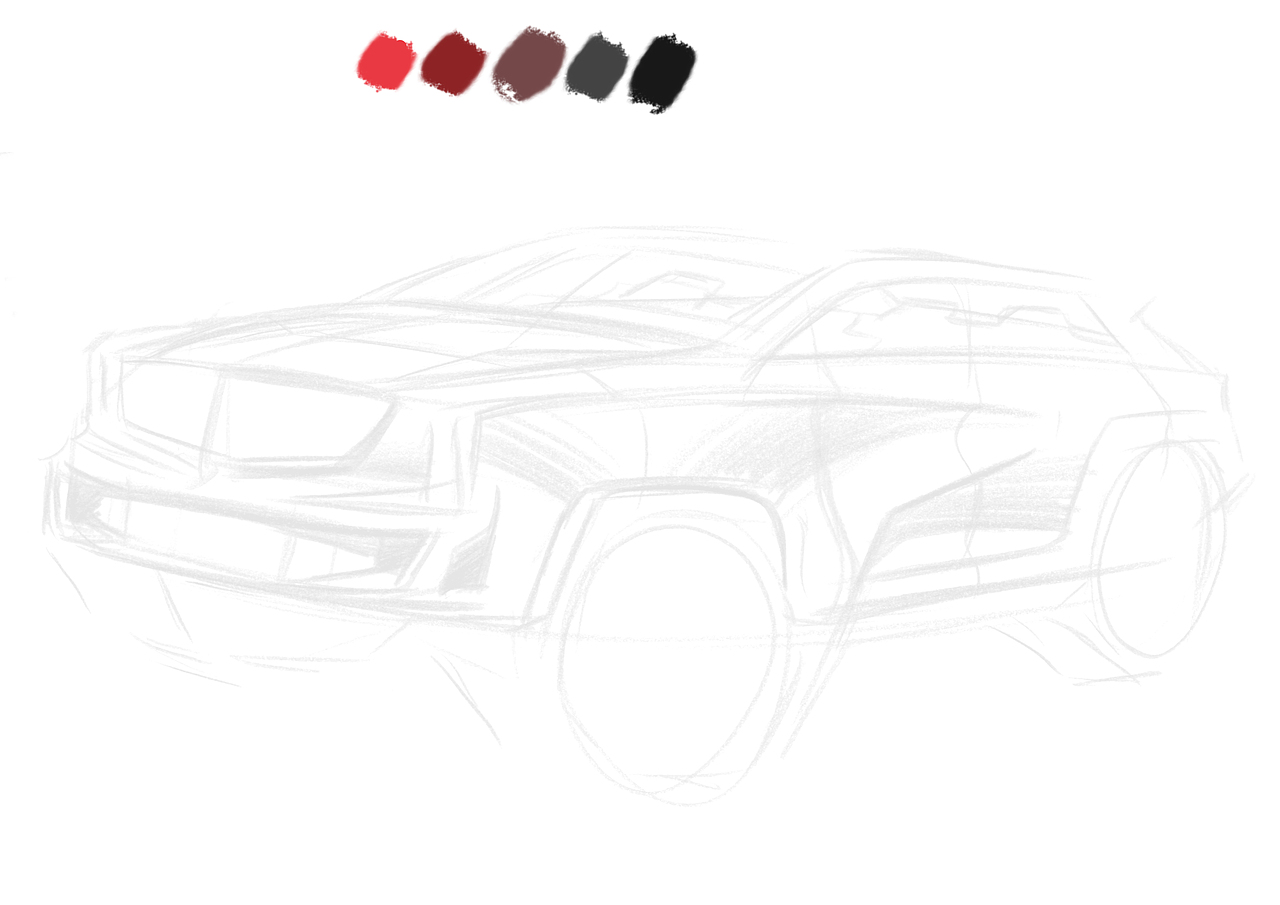

凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2NDA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2NDg=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2NzI=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg2ODQ=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg3MzY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg3NTI=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg3NTY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg4MDA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg3ODA=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg3ODQ=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg4MTI=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg3OTY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg4MDg=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
凯迪拉克SUV概念设计及表现过程(图ZNzc3Mjg4MzY=) - 其他工业/产品 - 站酷设计师严专军原创素材 - 站酷ZCOOL
Collect
