箱包五金开模-以及设计过程Recommand
视频拍摄两个,无奈,只能放一个,所以关于双面皮料以后再说。
这次小包,五金需要特定研发的双面皮料才能安装到包袋上,所以具有一定防伪功能,需要结合两个工艺合成,否则袋口将车不上线。
这次设计灵感来源于建筑物,层层叠叠感觉。中间做了一个分体式W字型立体跨桥造型。
相对于小巧精致五金,这种非常巨大五金相对而言对电镀工艺要求比较高,容易出现不平整起泡。
所以成本相对一般五金要高,不计五金本身价格,就需要数千元开模费,一般比较小牌子无法承受自主开发成本,会选择去够市场上五金。

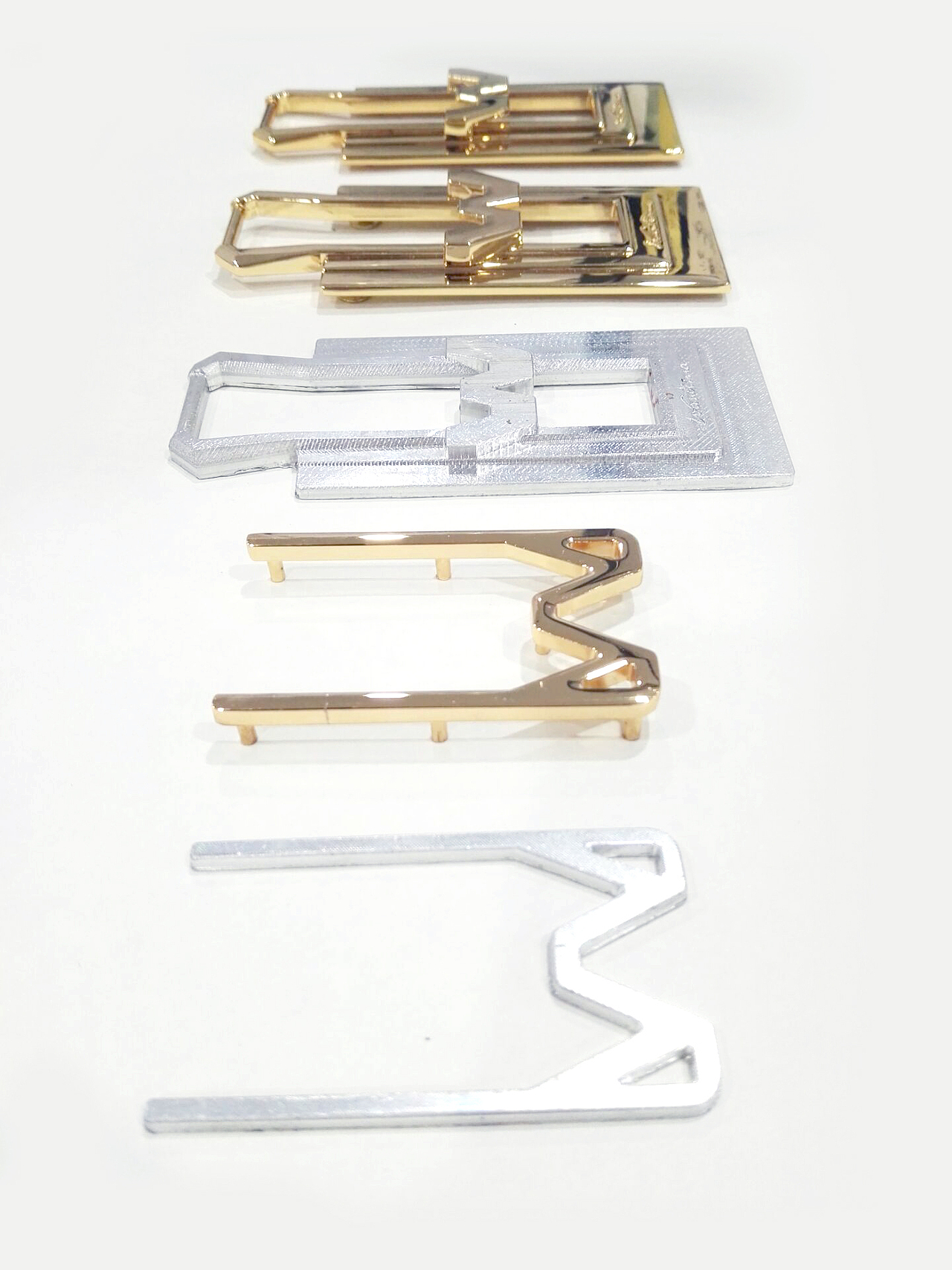

五金陈列照片
五金陈列照片
Collect

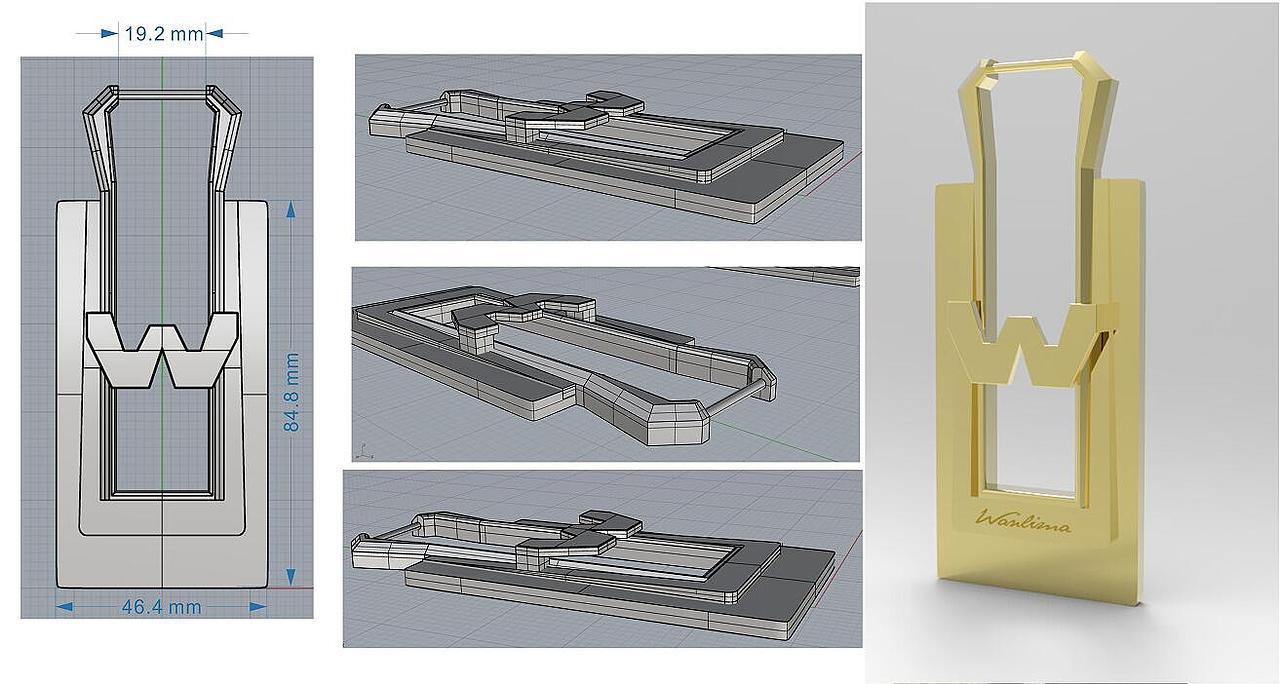

交给工厂图纸,然后工厂回复我一个详细图,详细图确认后,我将跟进手办模
交给工厂图纸,然后工厂回复我一个详细图,详细图确认后,我将跟进手办模
Collect

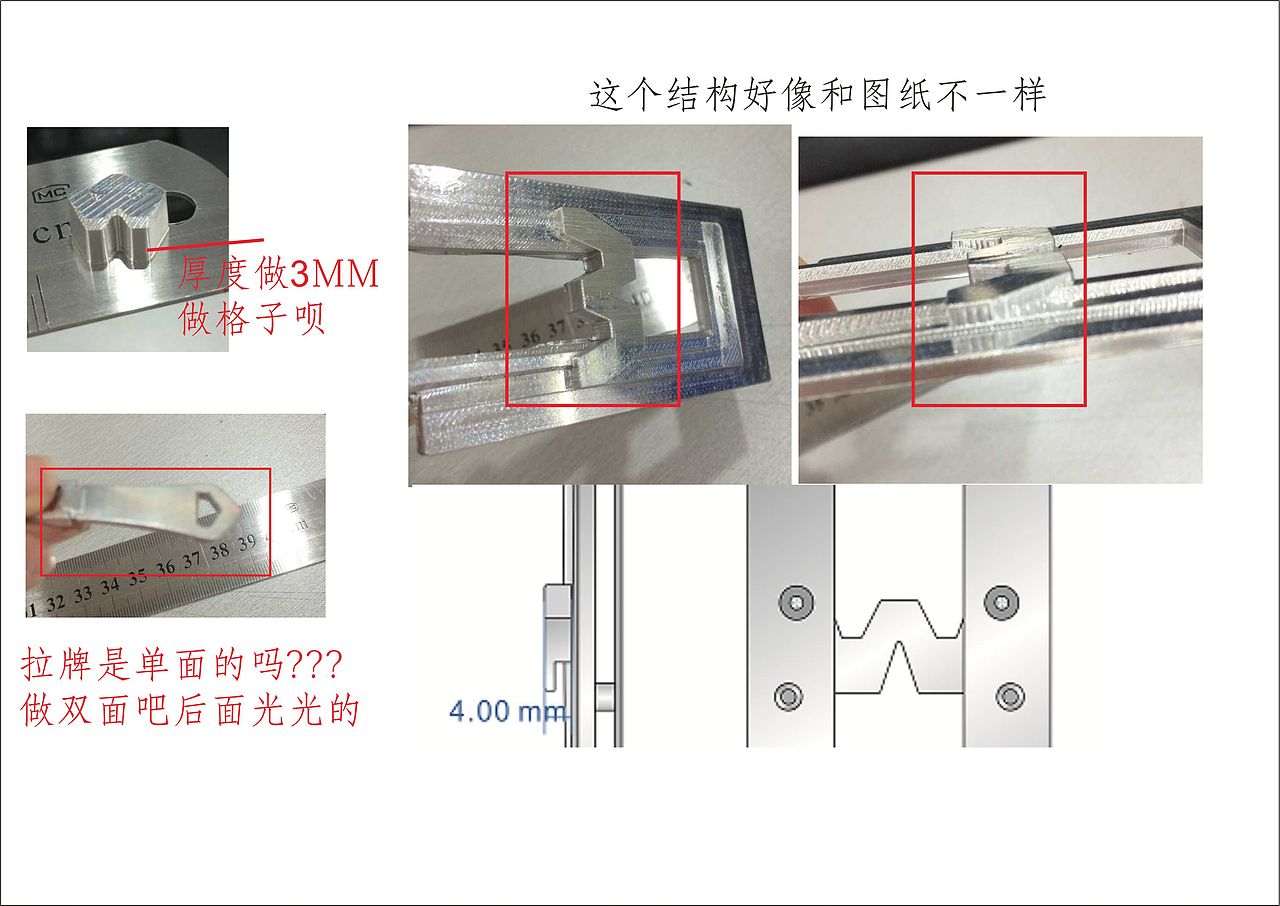

五金手办模,如同皮具制作过程中需要使用PU做壳型一样,五金因为防止开模具费用过高,一般都会先用比较软金属做一个非电镀版的1:1模型
五金手办模,如同皮具制作过程中需要使用PU做壳型一样,五金因为防止开模具费用过高,一般都会先用比较软金属做一个非电镀版的1:1模型
Collect
这些都不重要,重要是这次手挽五金,我对这个简约W字母设计还是相当满意的,本来应该更加纤细更加精致,但是目前工艺只能做到窄3.5MM了。不能再窄,这个特殊形状,包袋厂师傅一直抱怨好头疼,因为非常难做。
这些都不重要,重要是这次手挽五金,我对这个简约W字母设计还是相当满意的,本来应该更加纤细更加精致,但是目前工艺只能做到窄3.5MM了。不能再窄,这个特殊形状,包袋厂师傅一直抱怨好头疼,因为非常难做。
Collect
毛坯手版模
毛坯手版模
Collect
箱包五金开模-以及设计过程
Collect
毛坯手办模。一次模型。二次模型。两次模型将近一万块,不过二次模型是因为工厂自己做的时候细节出错,所以我们只需要承担一次模具费用即可。
毛坯手办模。一次模型。二次模型。两次模型将近一万块,不过二次模型是因为工厂自己做的时候细节出错,所以我们只需要承担一次模具费用即可。
Collect
作为一个工业设计专业妹子,我建模型还是棒棒的
作为一个工业设计专业妹子,我建模型还是棒棒的
Collect
箱包五金开模-以及设计过程
Collect
侧围效果,外加水晶面皮料
侧围效果,外加水晶面皮料
Collect

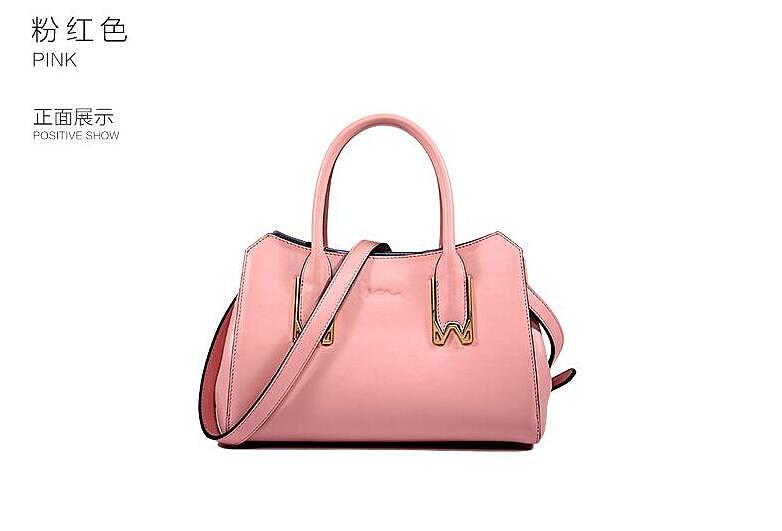

成品样式,目前手上图片不足,之后补全
成品样式,目前手上图片不足,之后补全
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
箱包五金开模-以及设计过程
Collect
说起五金研发,人生总有起落时
说起五金研发,人生总有起落时
Collect
我当时交给工厂一个这样图纸
我当时交给工厂一个这样图纸
Collect
又这样
又这样
Collect
这样
这样
Collect
得到平面图确认
得到平面图确认
Collect
箱包五金开模-以及设计过程
Collect
收到手办模。。。当时我就卧槽了
收到手办模。。。当时我就卧槽了
Collect
箱包五金开模-以及设计过程
Collect
内心感受就像只剩最后一步,但是吃了这样一个攻击。所以一个好看东西总是建立在一些偶尔失误上。
内心感受就像只剩最后一步,但是吃了这样一个攻击。所以一个好看东西总是建立在一些偶尔失误上。
