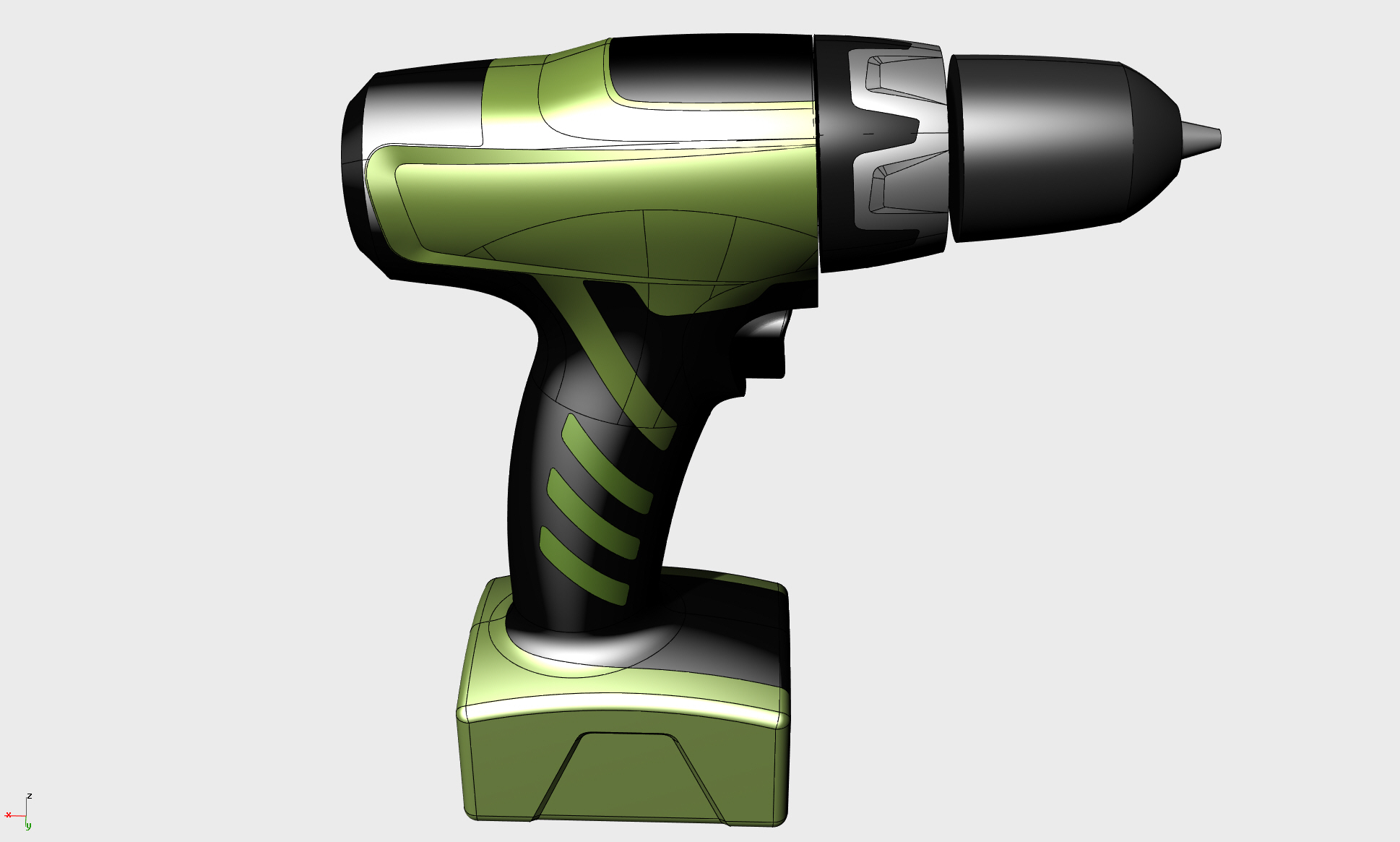

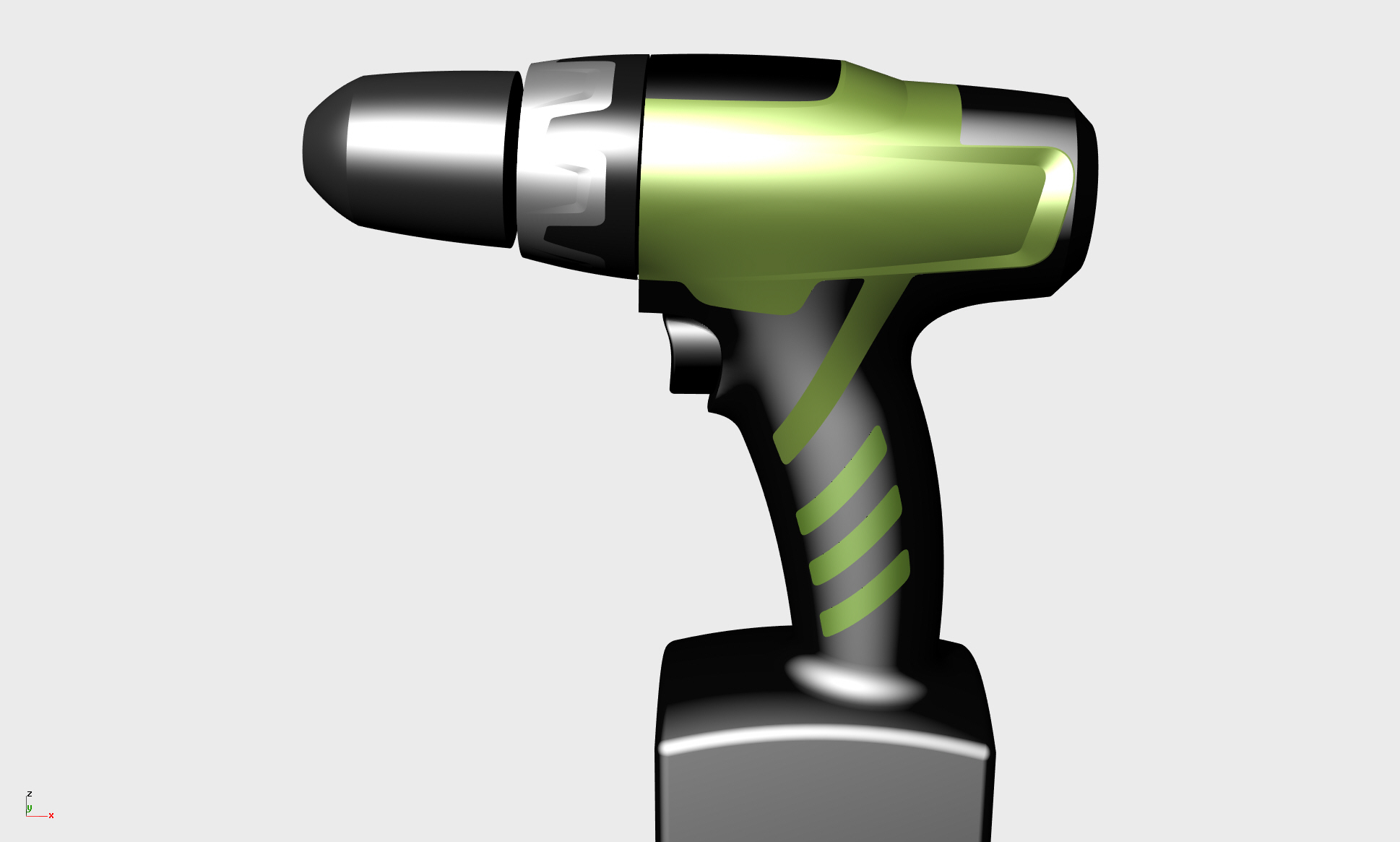

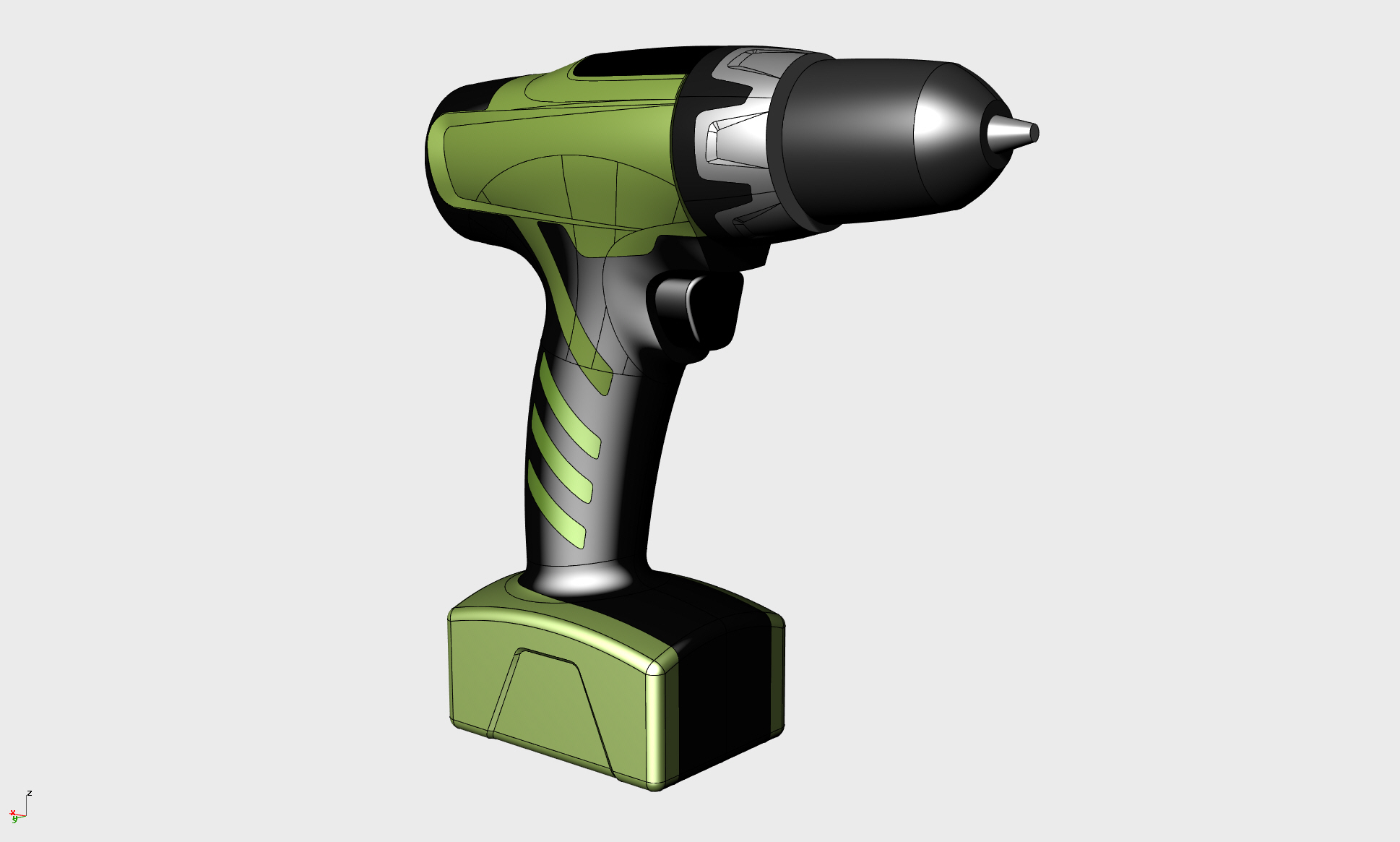

【犀牛教程】电动工具建模（下）

建模其实是有流程的，

模型的用途决定要花的时间

以及质量。

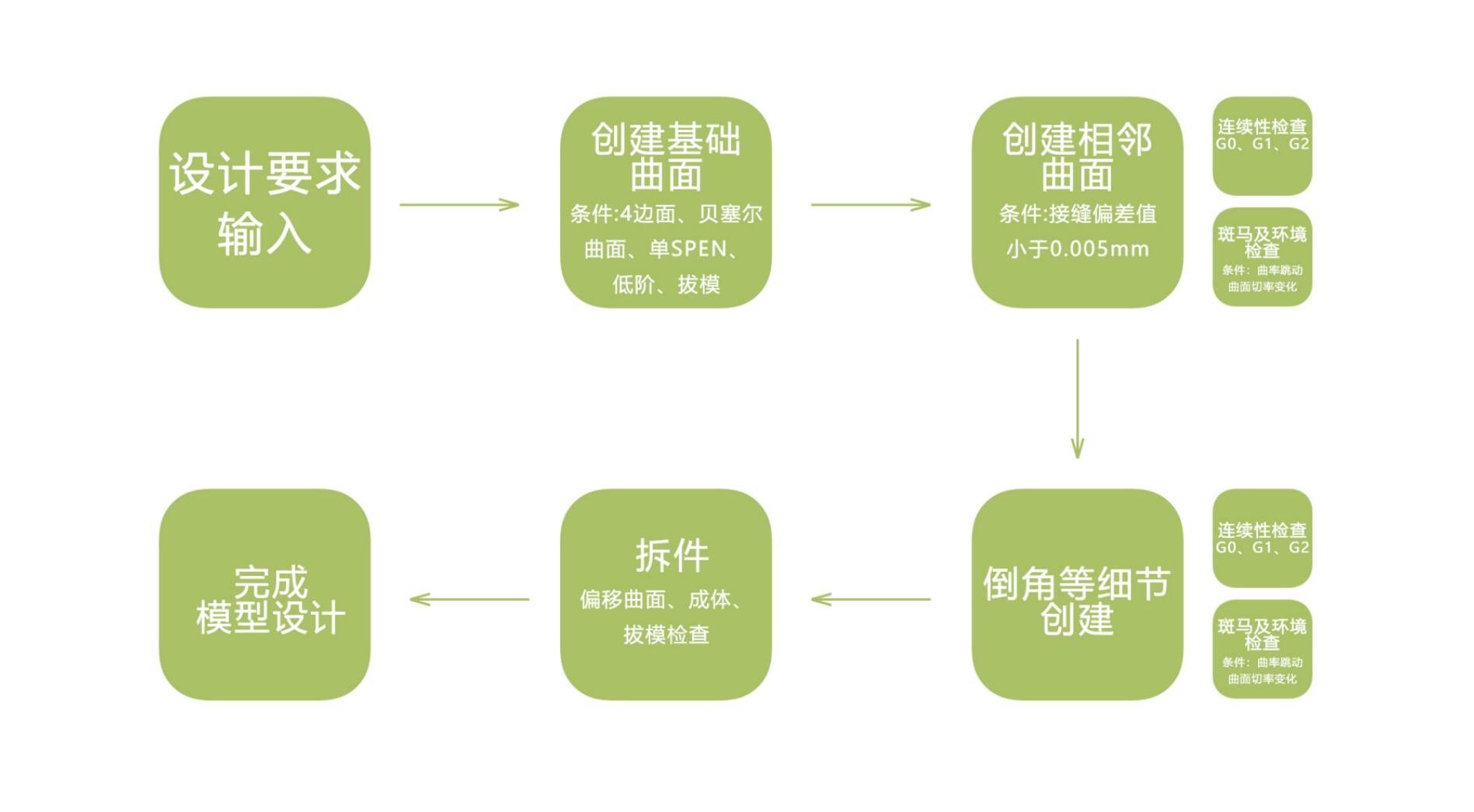

怎么开始模型？

建模过程中不同阶段对应模型的质量要求都是不同的。

在开始建模时一定要思考这些问题，

因为这样能提升你的建模效率。

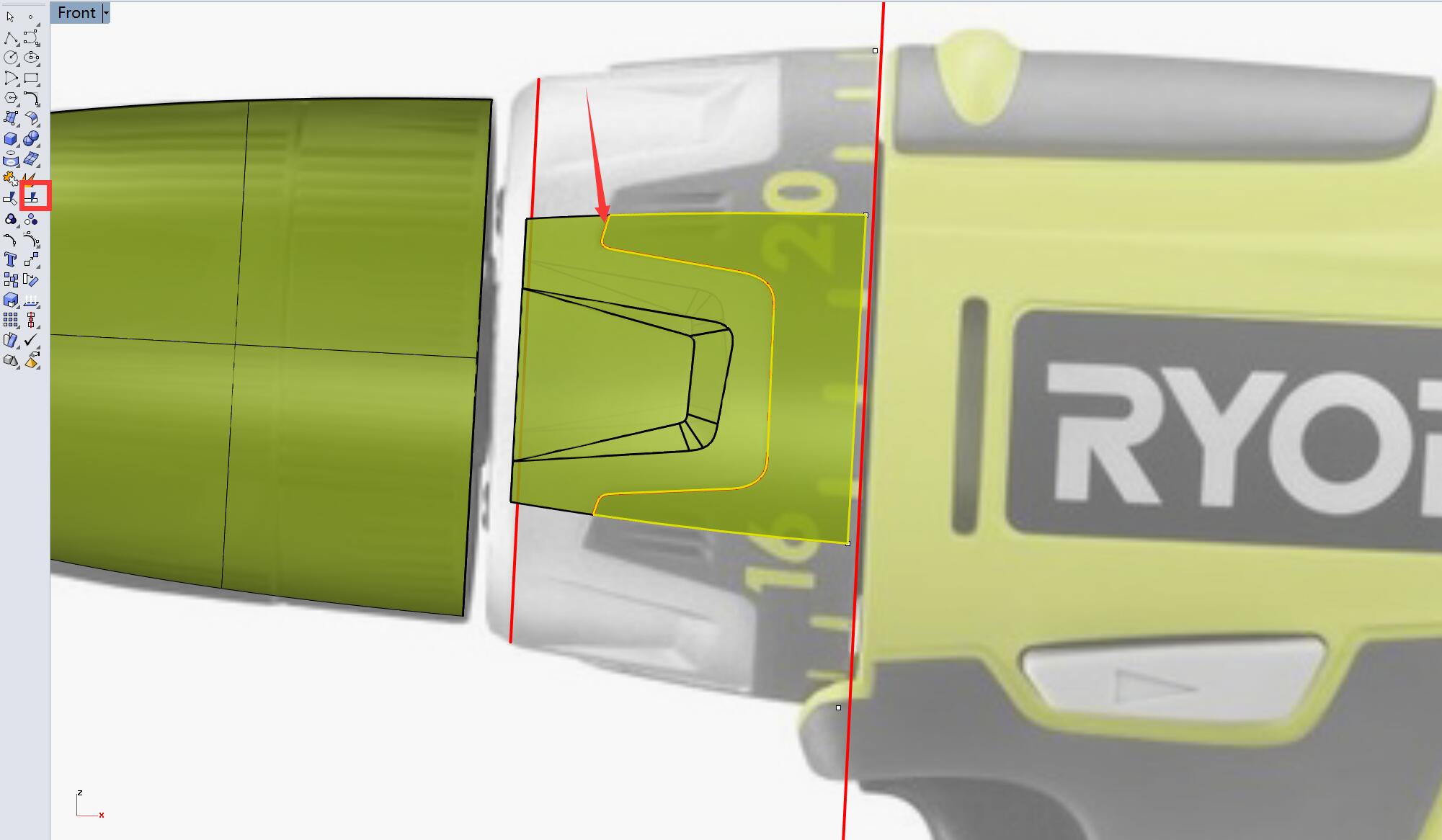

切换至侧视图，绘制如下曲线，

并用分割工具对曲面进行分割处理。

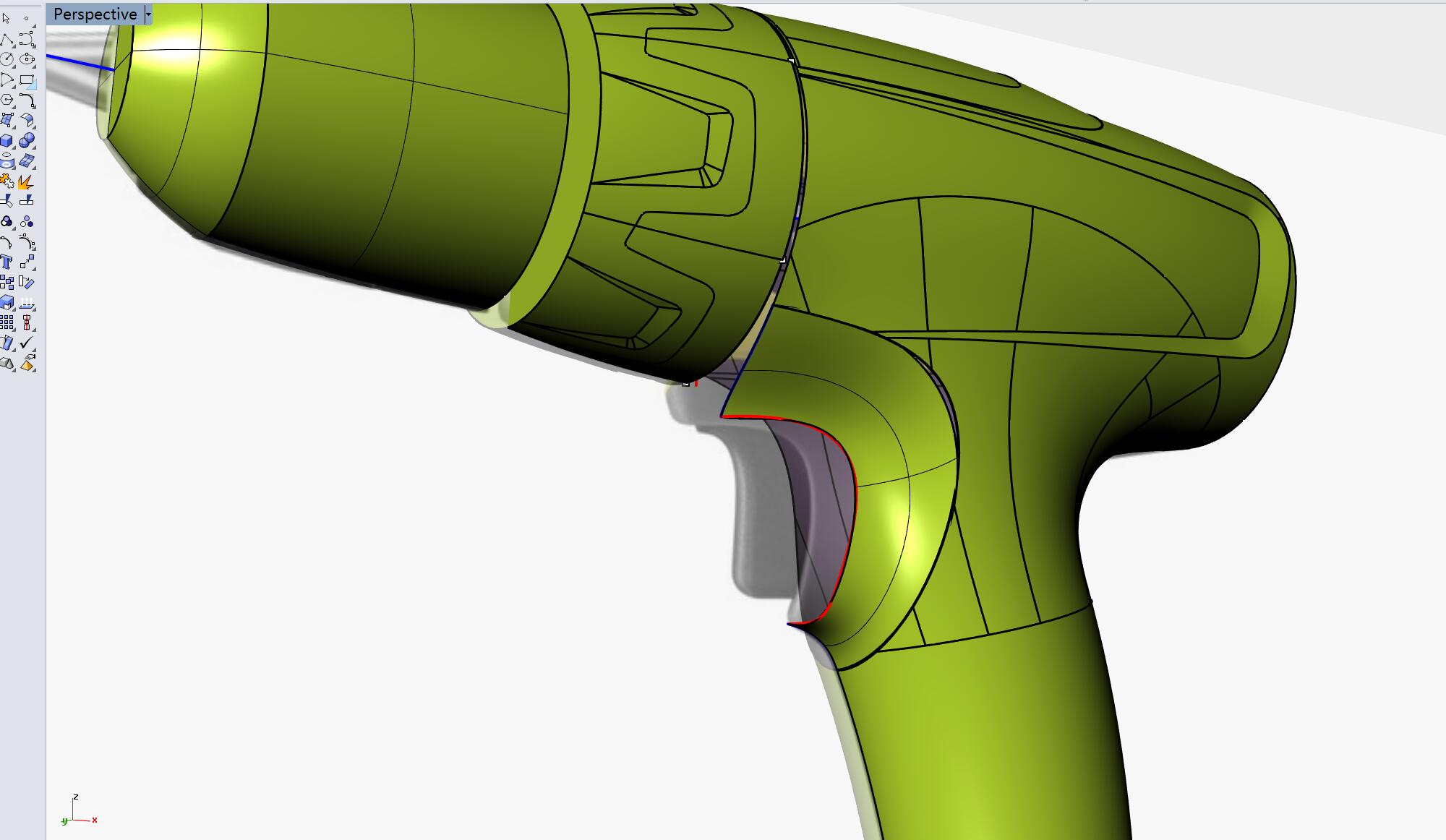

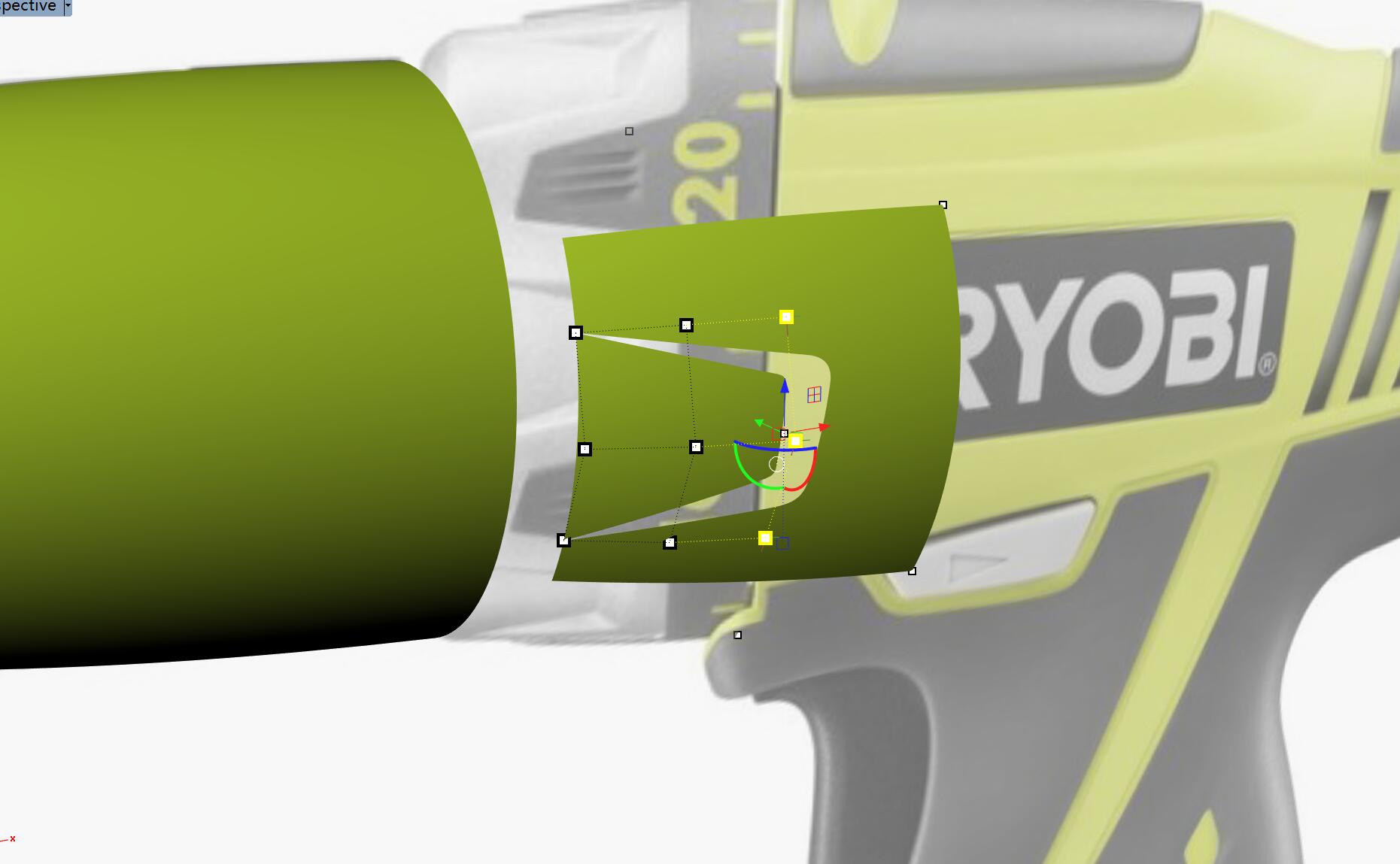

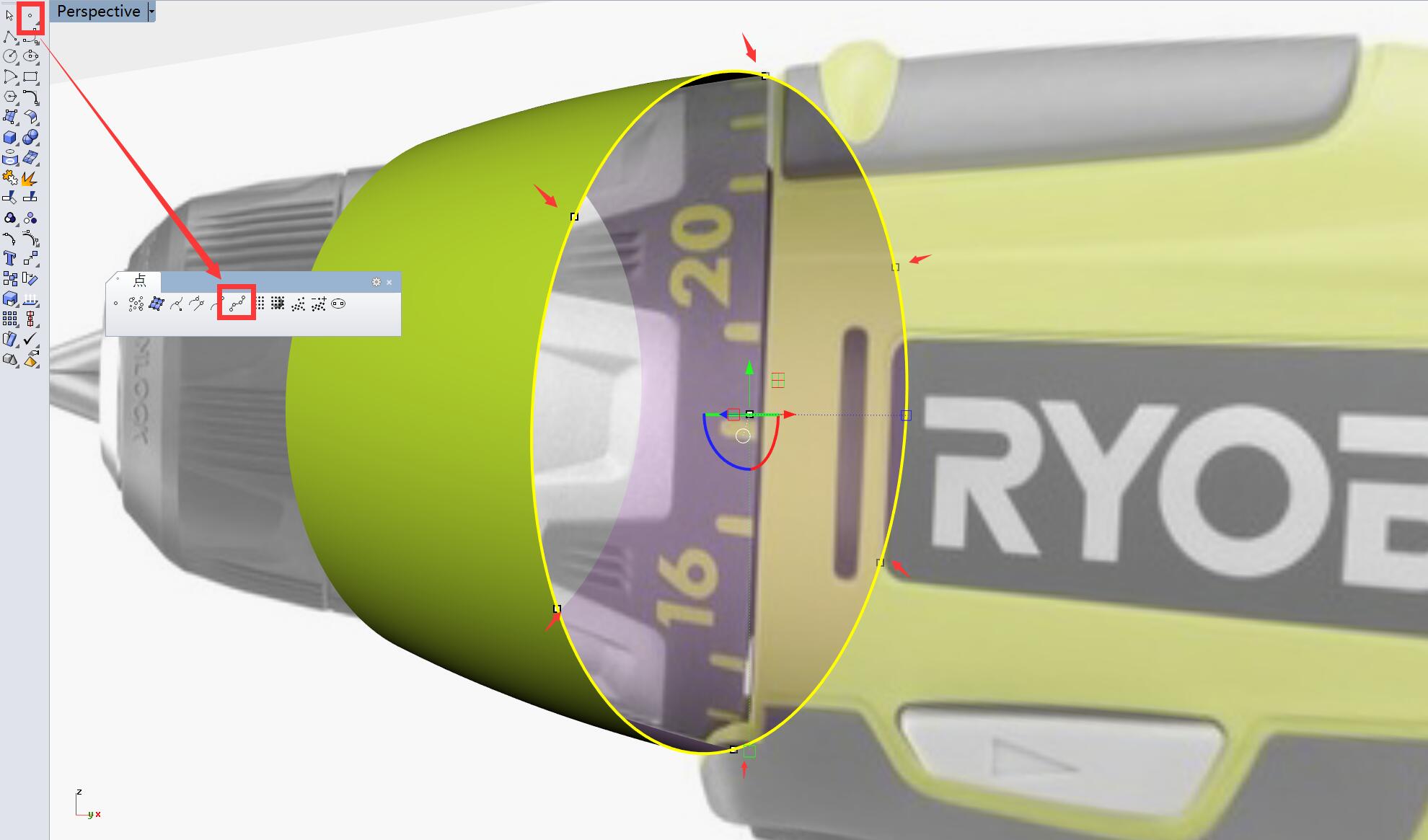

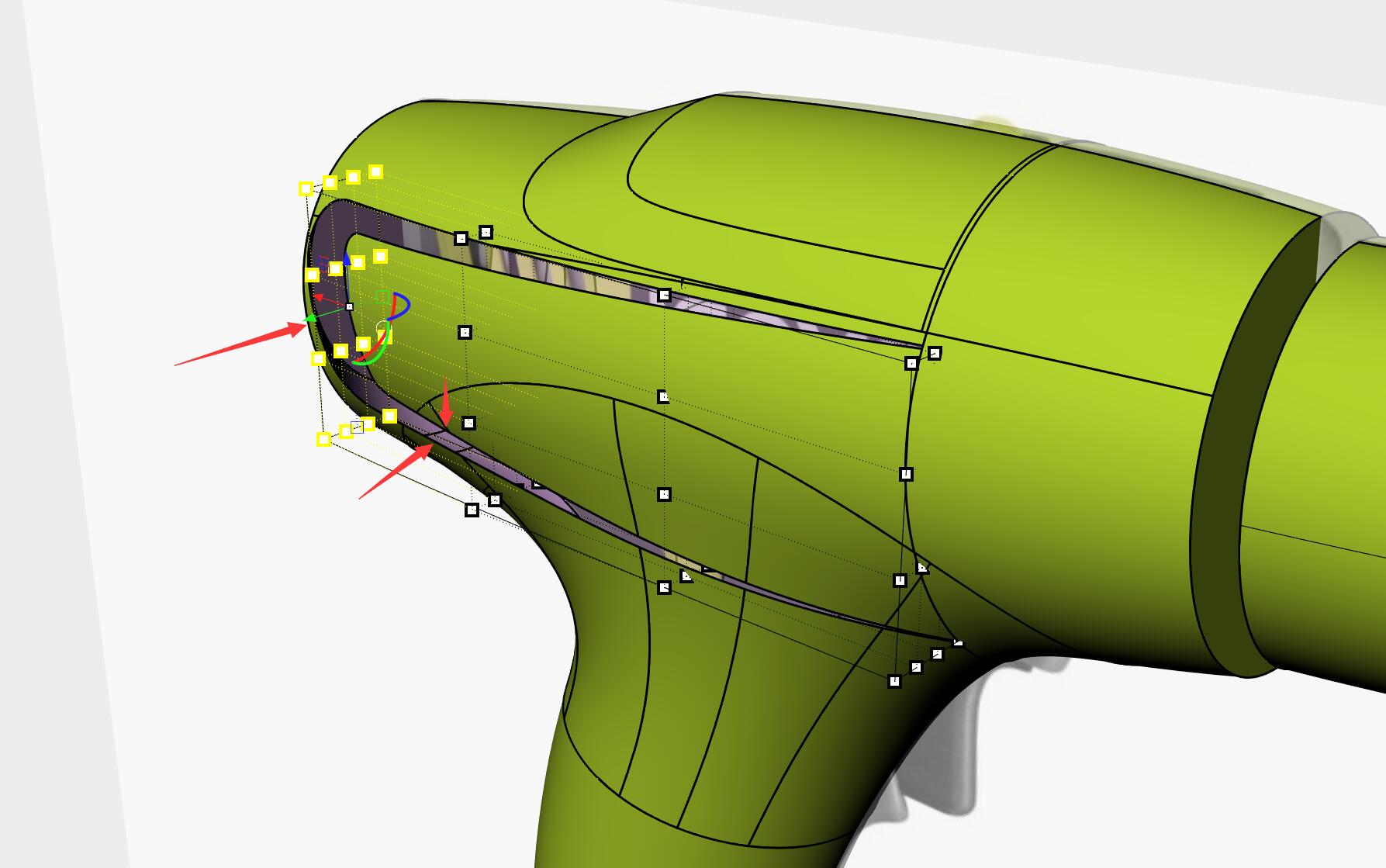

选中被分割后的曲面并添加一个变形控制器。

选择末端一排点延绿色箭头方向移动一定距离，

使其和大面有一定空间落差即可。

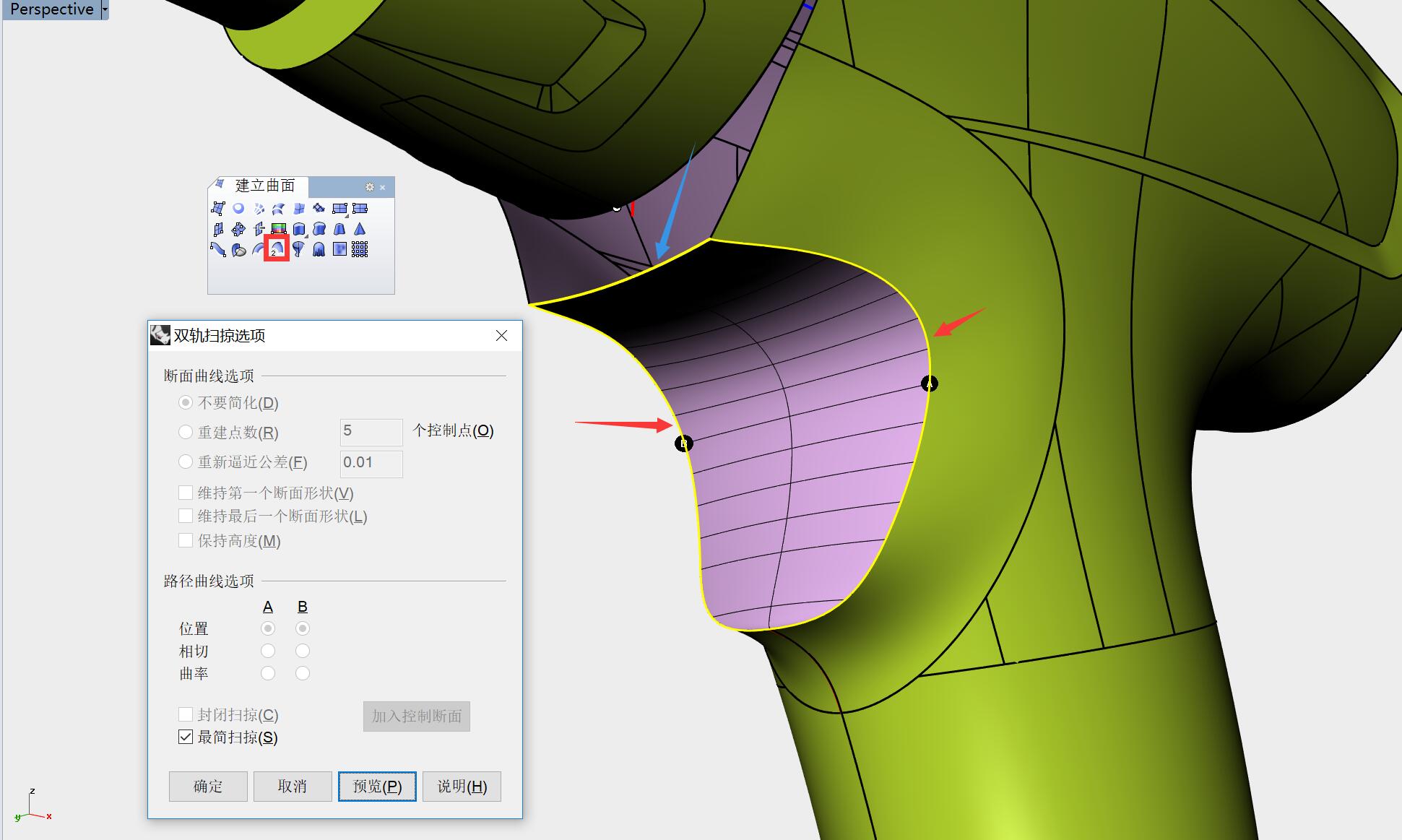

用双轨或放样命令生成过度曲面，

此小过度面较为平直且和其他曲面相邻处为位置连续，

故直接用修剪边生成曲面，不需要最简化处理。

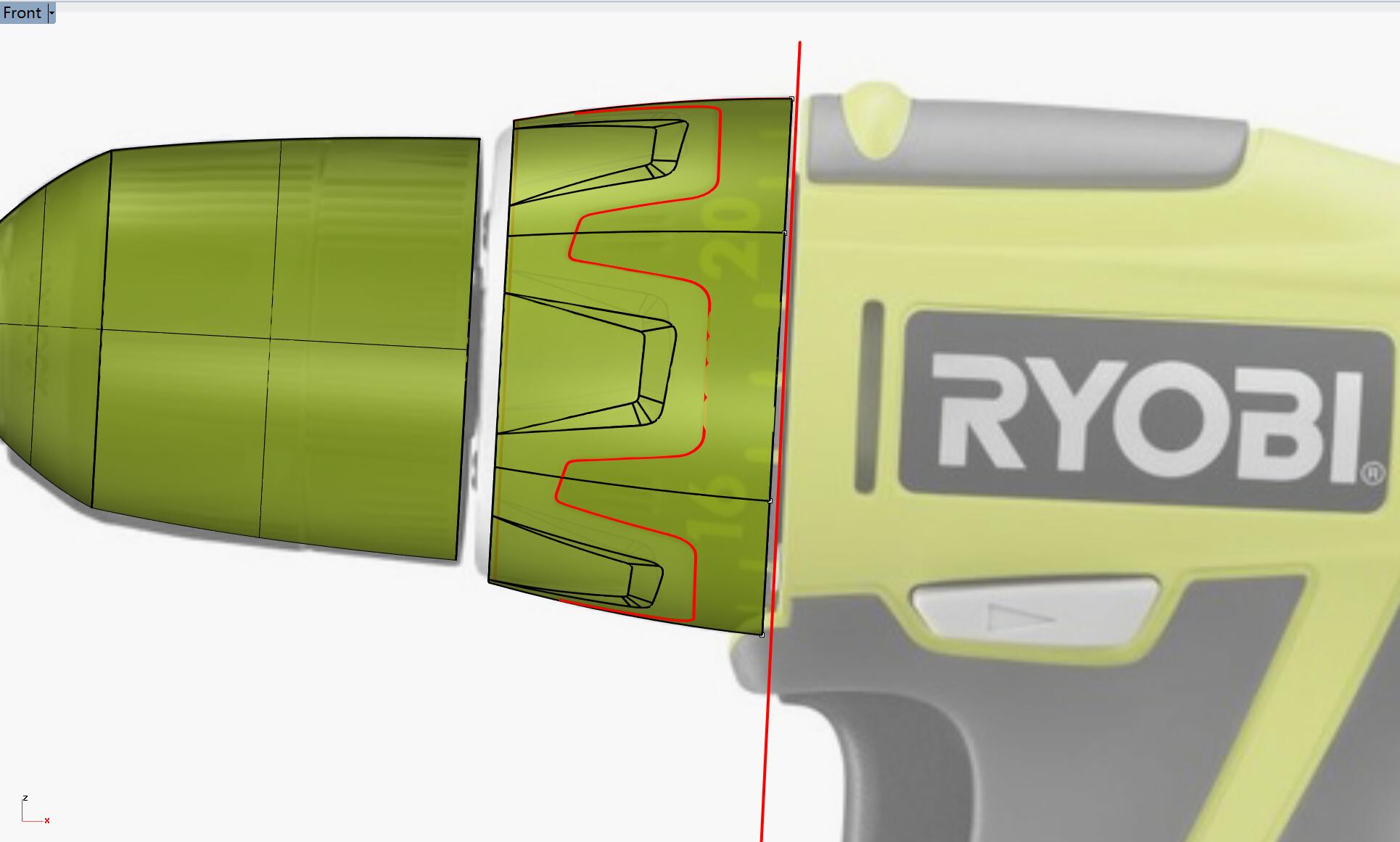

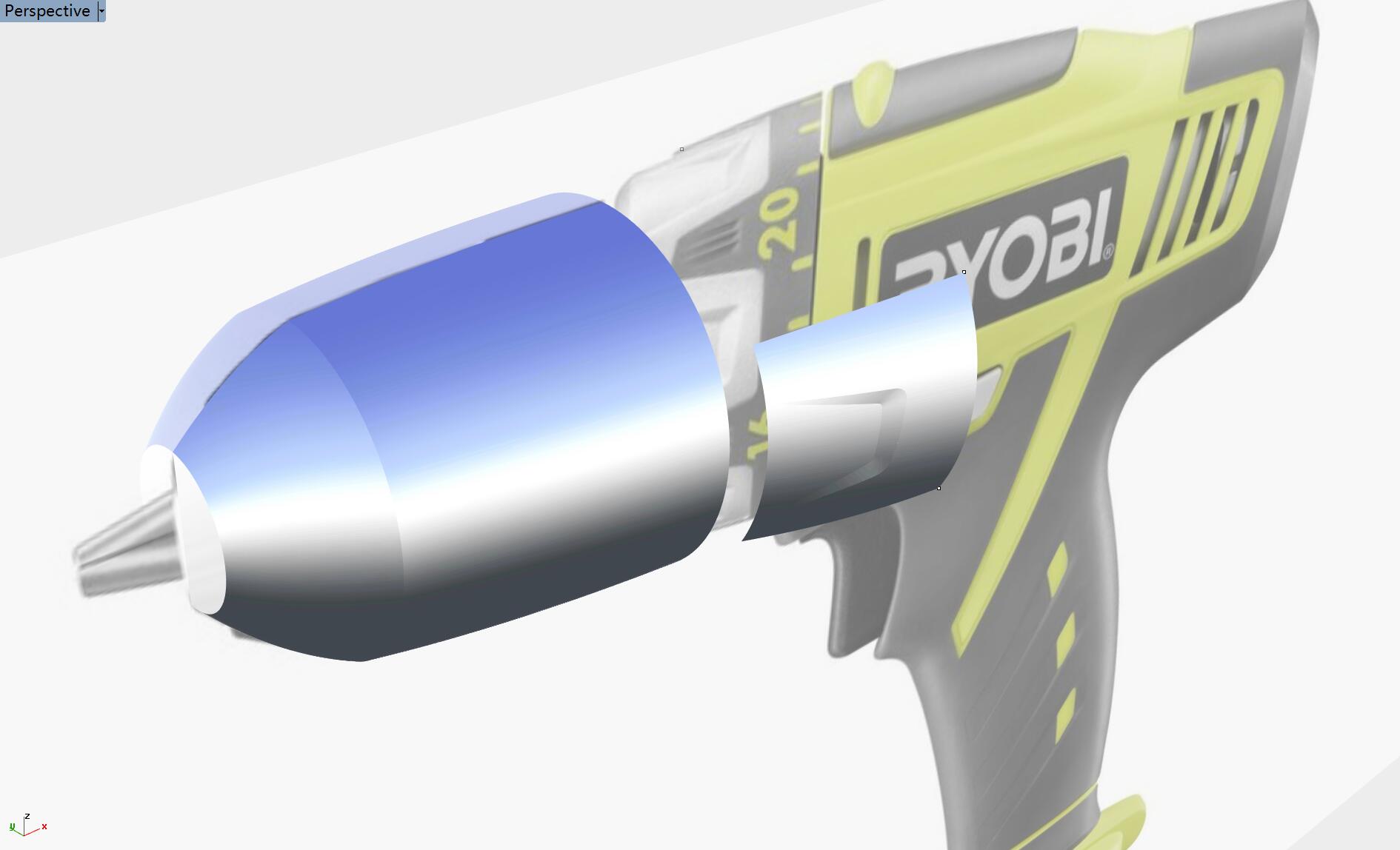

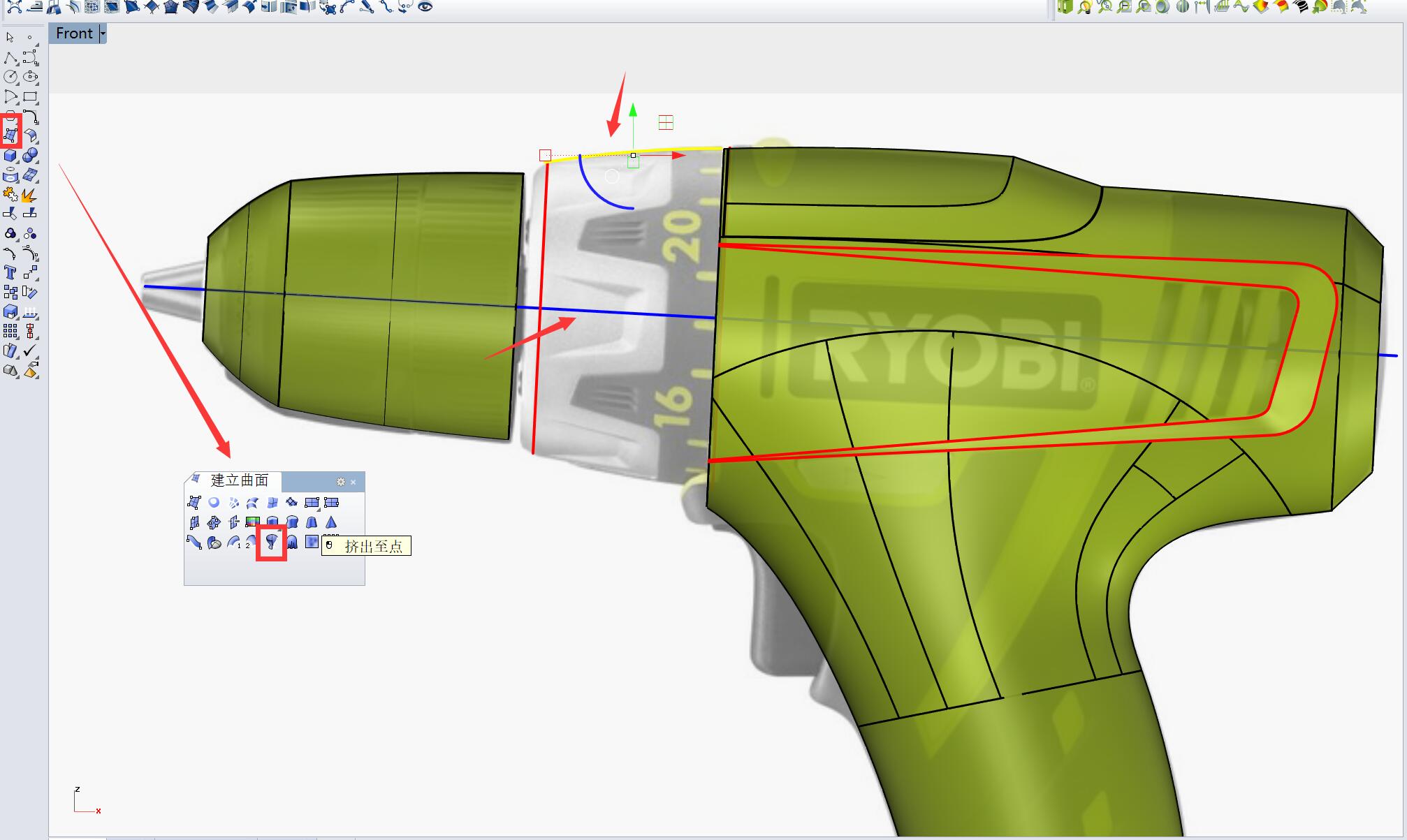

在侧视图绘制如下曲线,并延蓝色中心轴旋转360度。

在曲面边缘提取曲线，并用曲线分段工具分成六等分，

用结构线切割工具以等分点为参照，

对曲面进行分割，删除多余部分，留下六分之一。

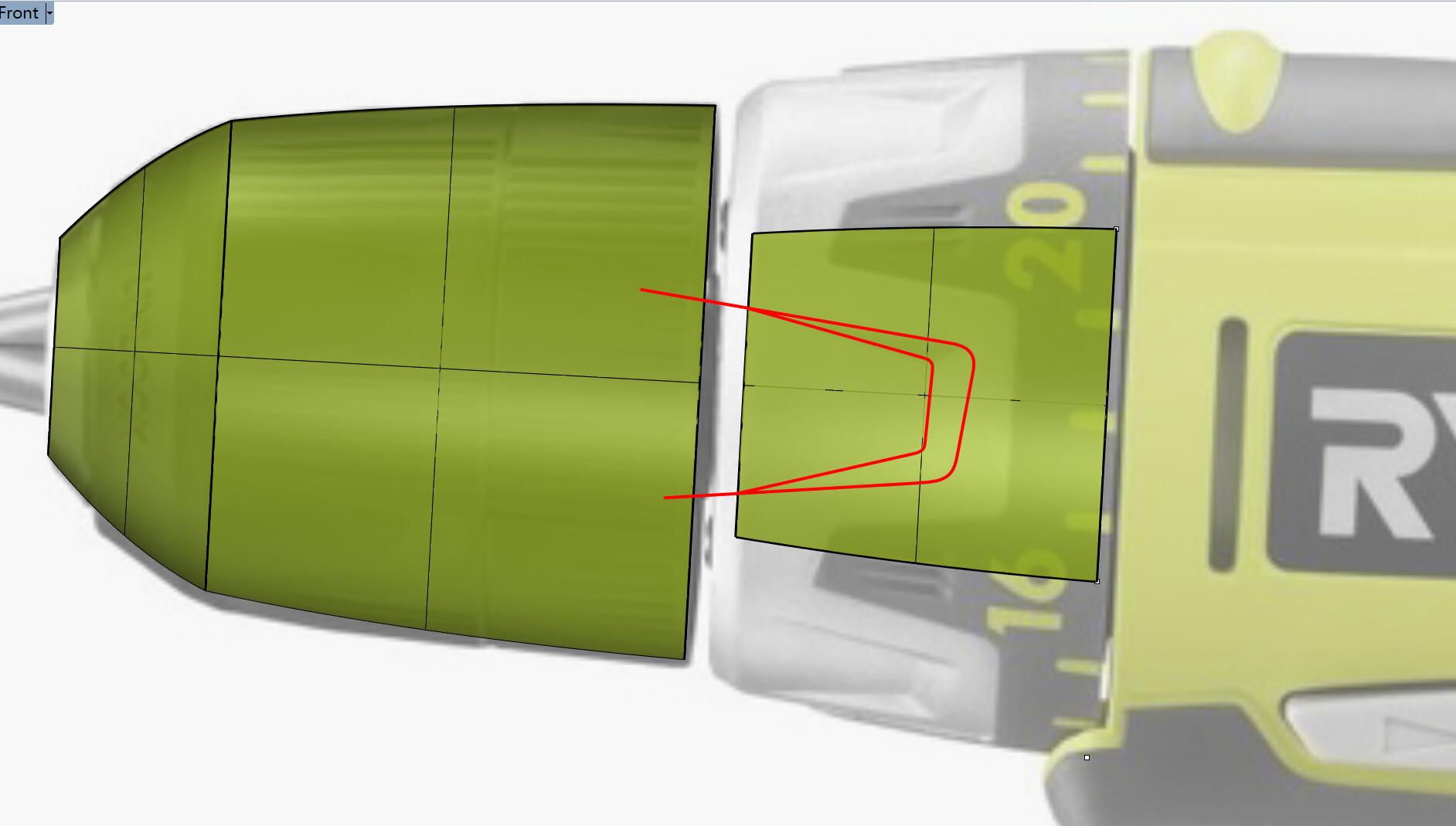

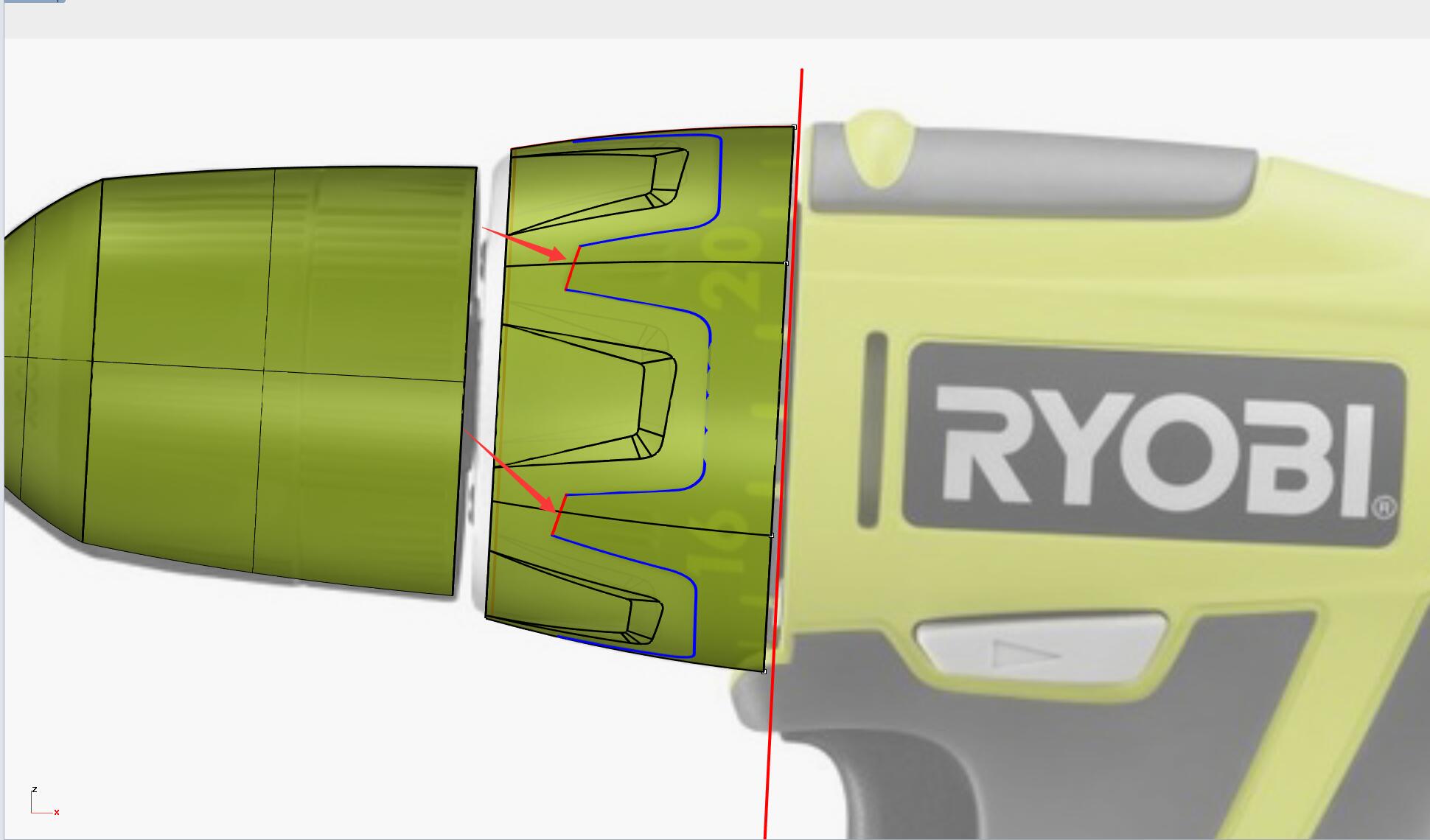

根据下面造型描轮廓线，分割曲面，在调点，补面。

记住此类渐消面的画法：先大面—切形—调点—补面。

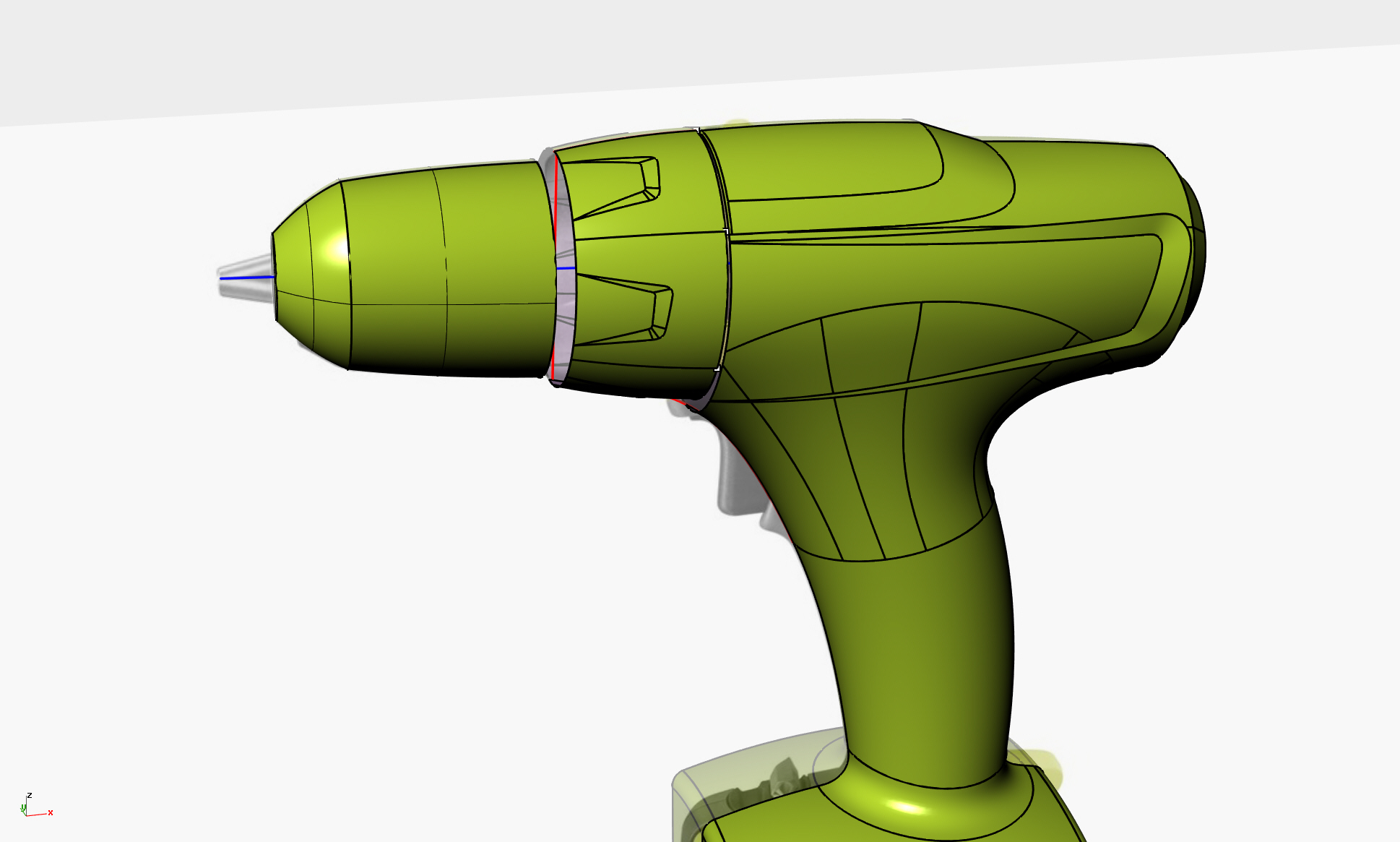

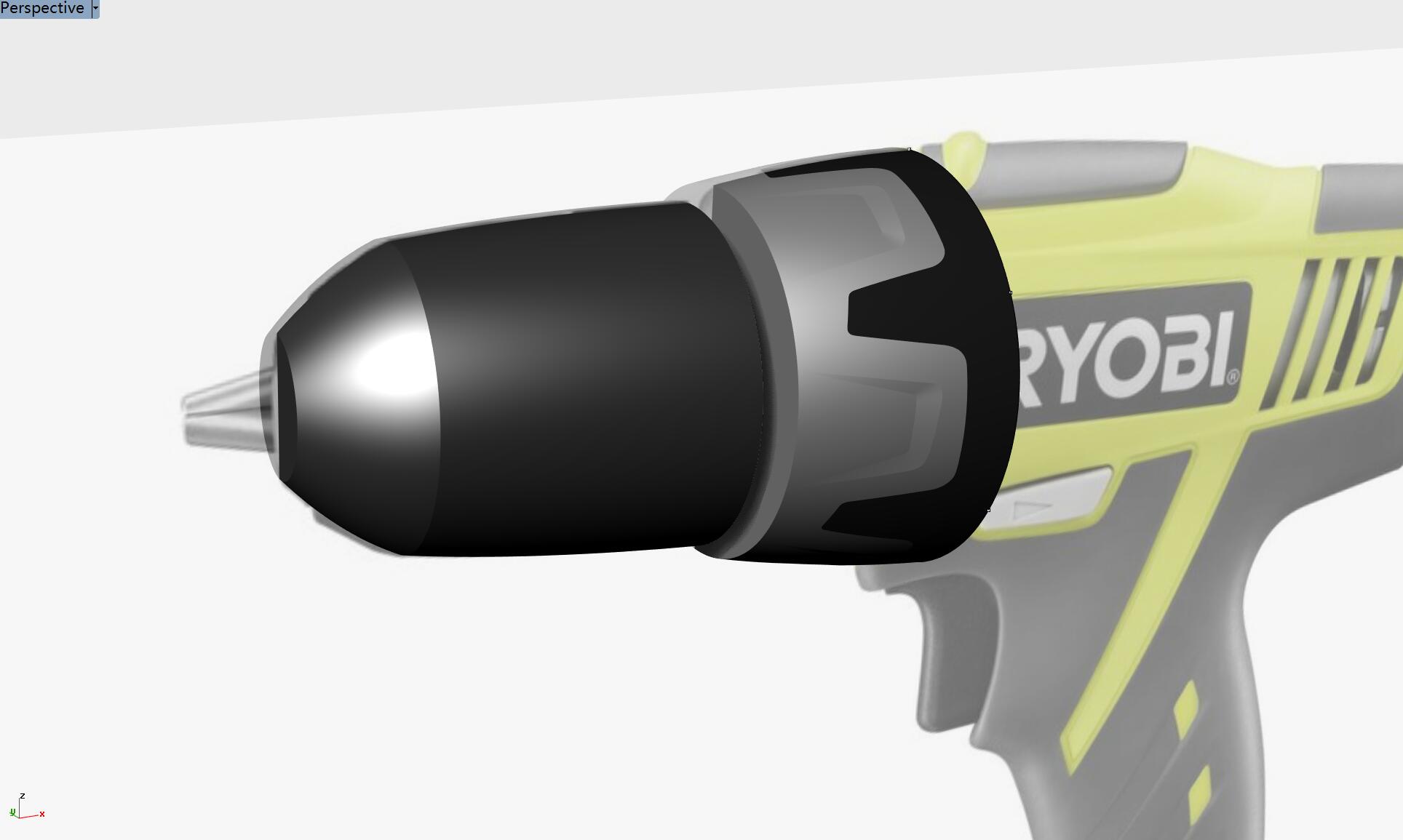

将一个单元旋转360并复制6个。

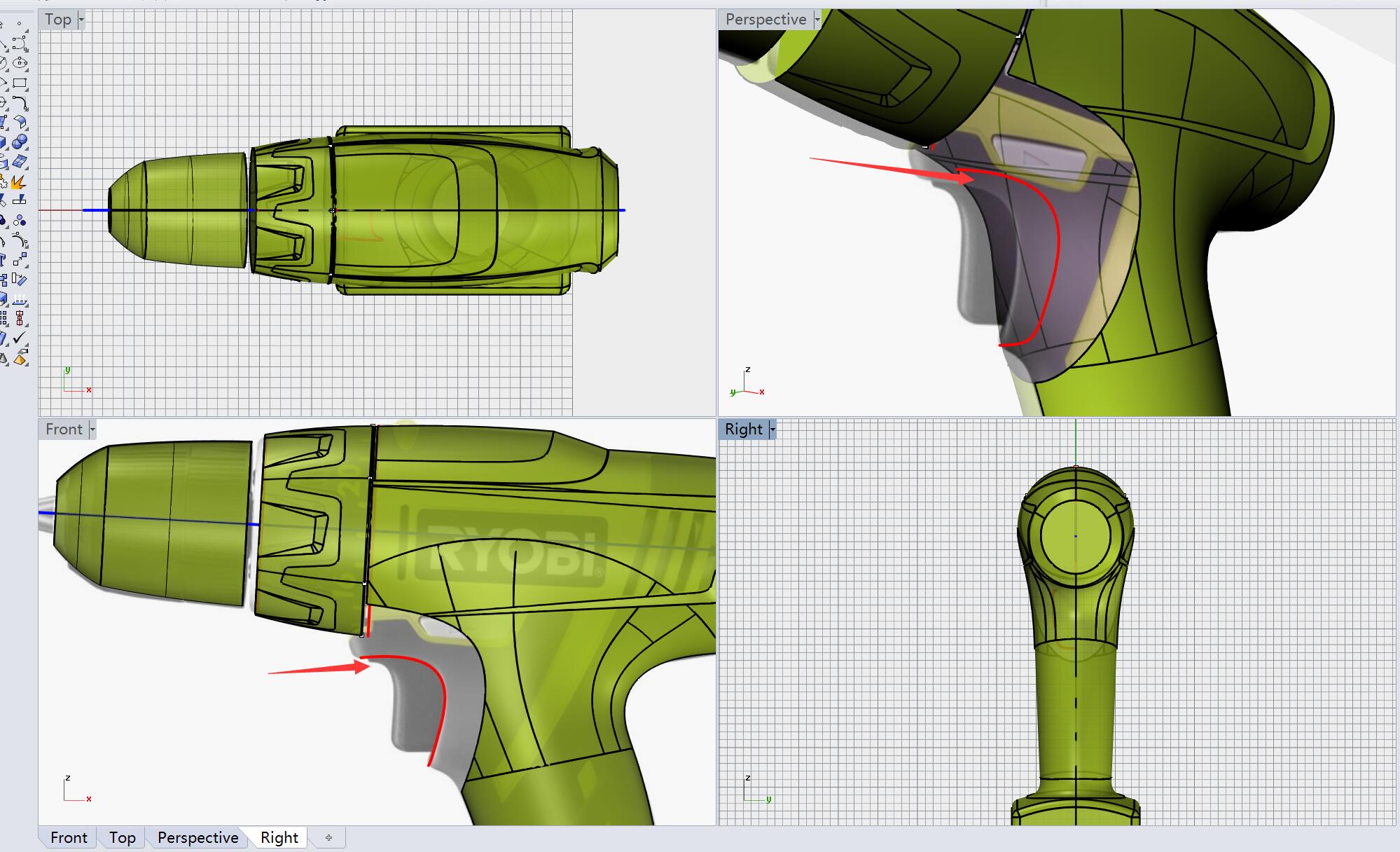

在侧视图绘制如下曲线并投影至曲面，

然后将曲面投至曲面上的曲线旋转复制六个。

在将每个单元先首位相连并组合曲线，然后对曲面进行分割。

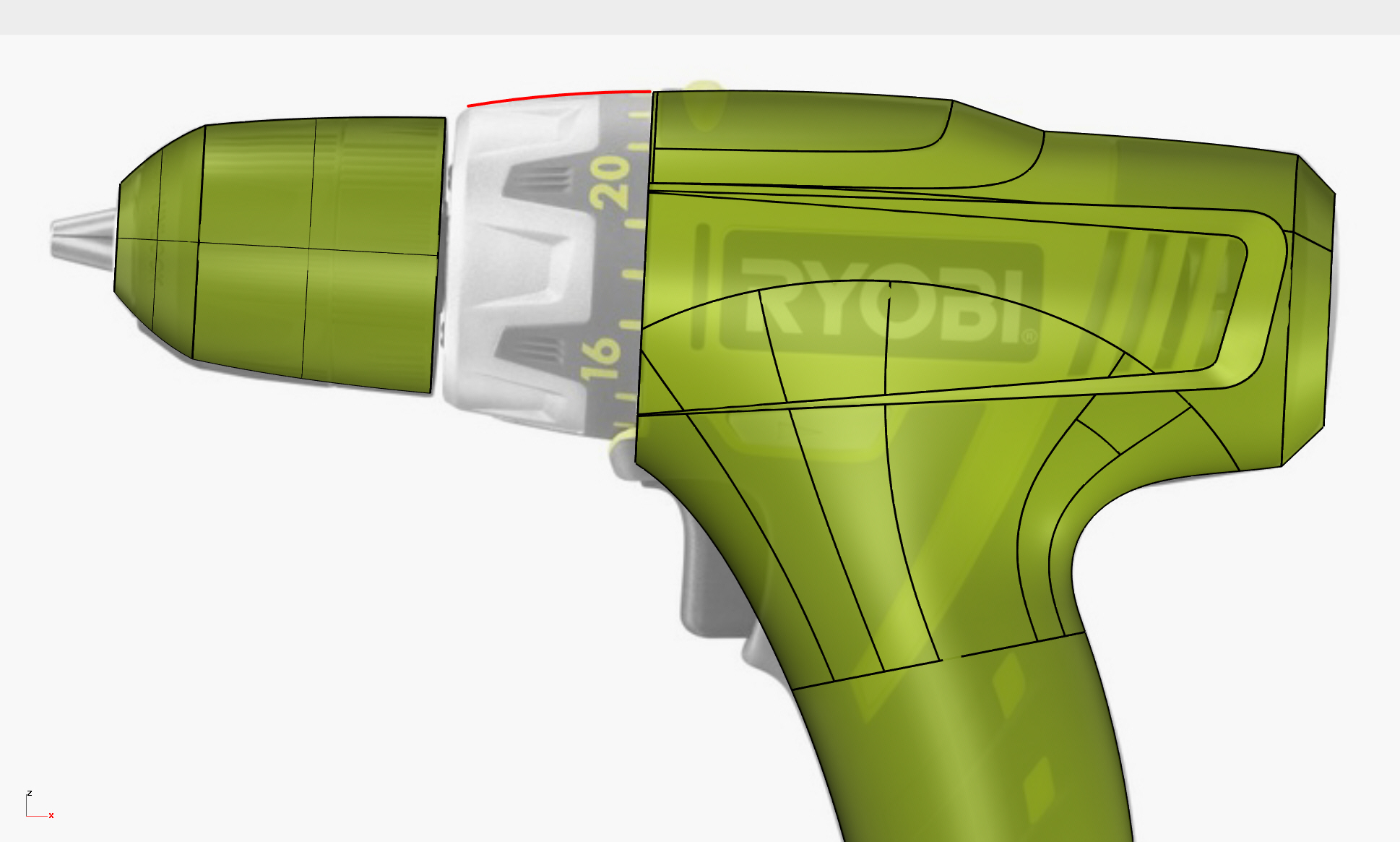

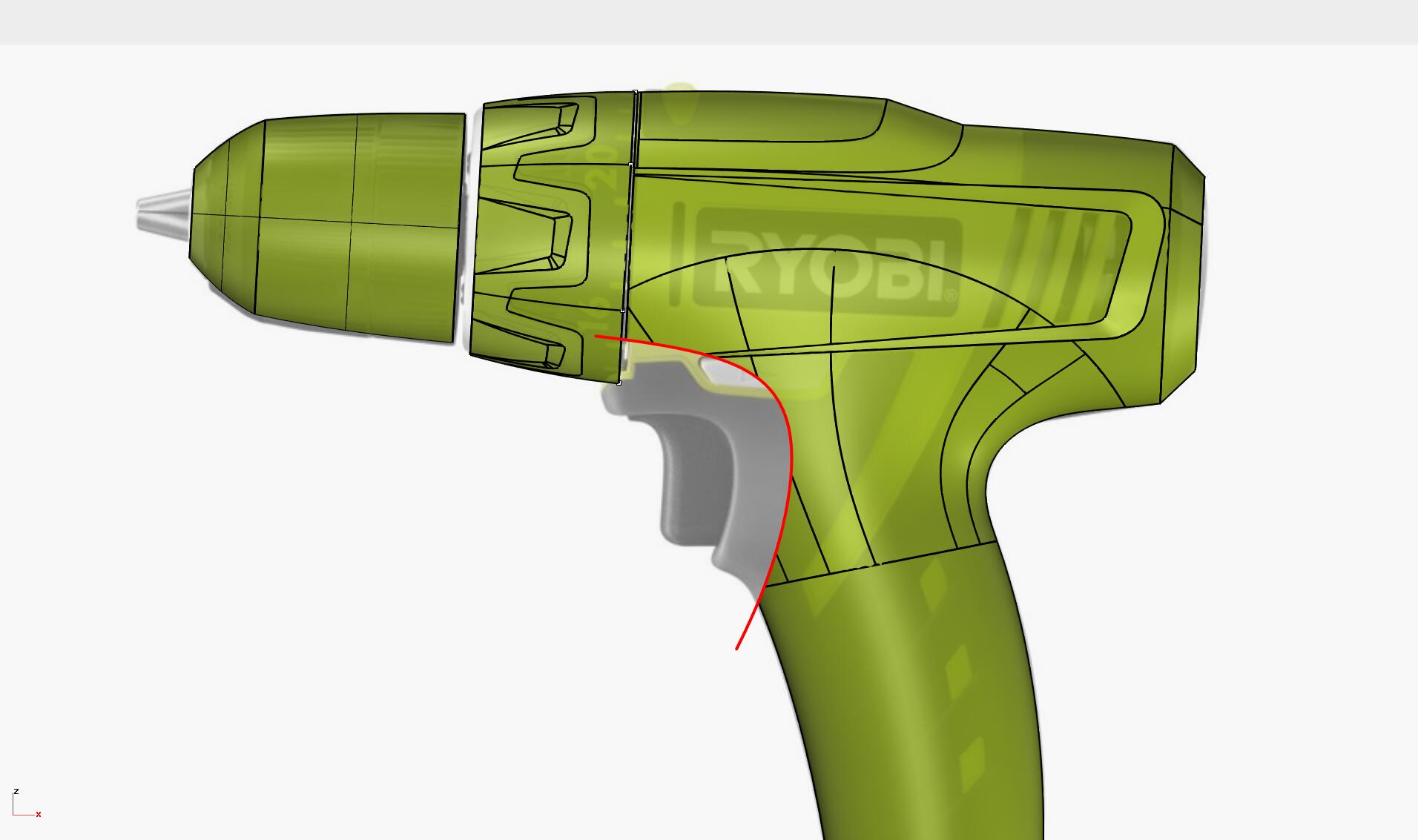

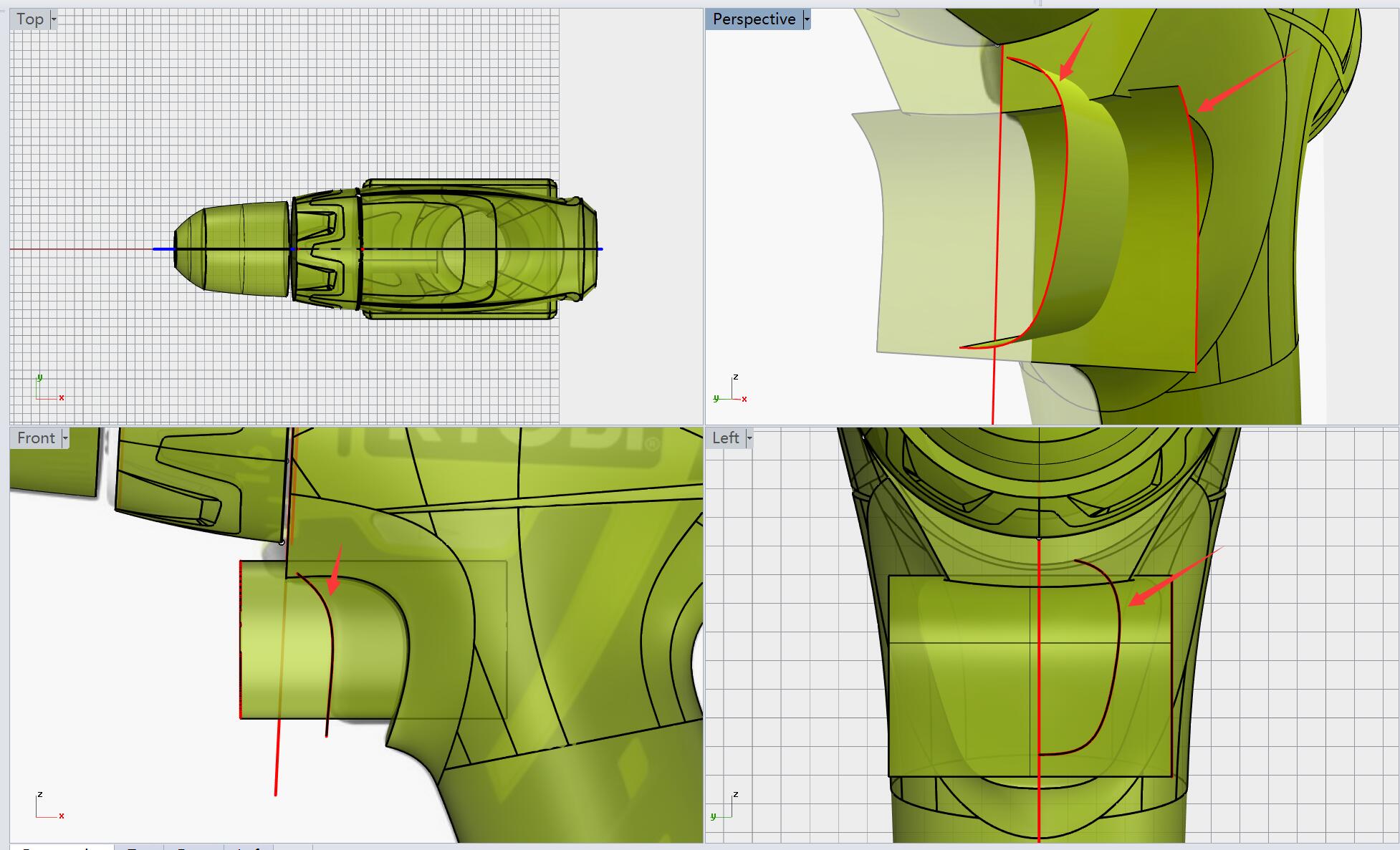

切换至侧视图根据曲面趋势绘制如下曲线，

并用此线对曲面进行修剪。

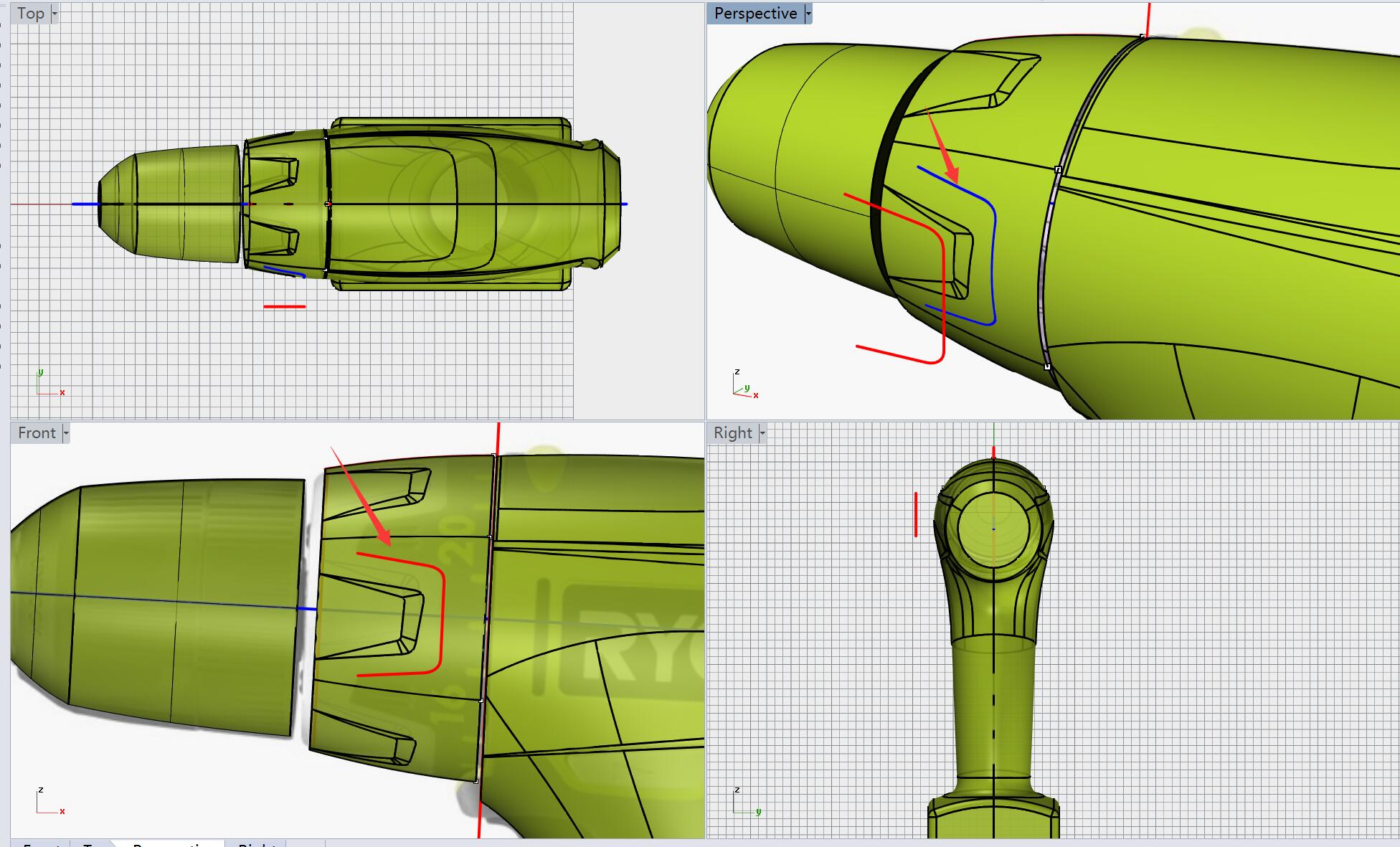

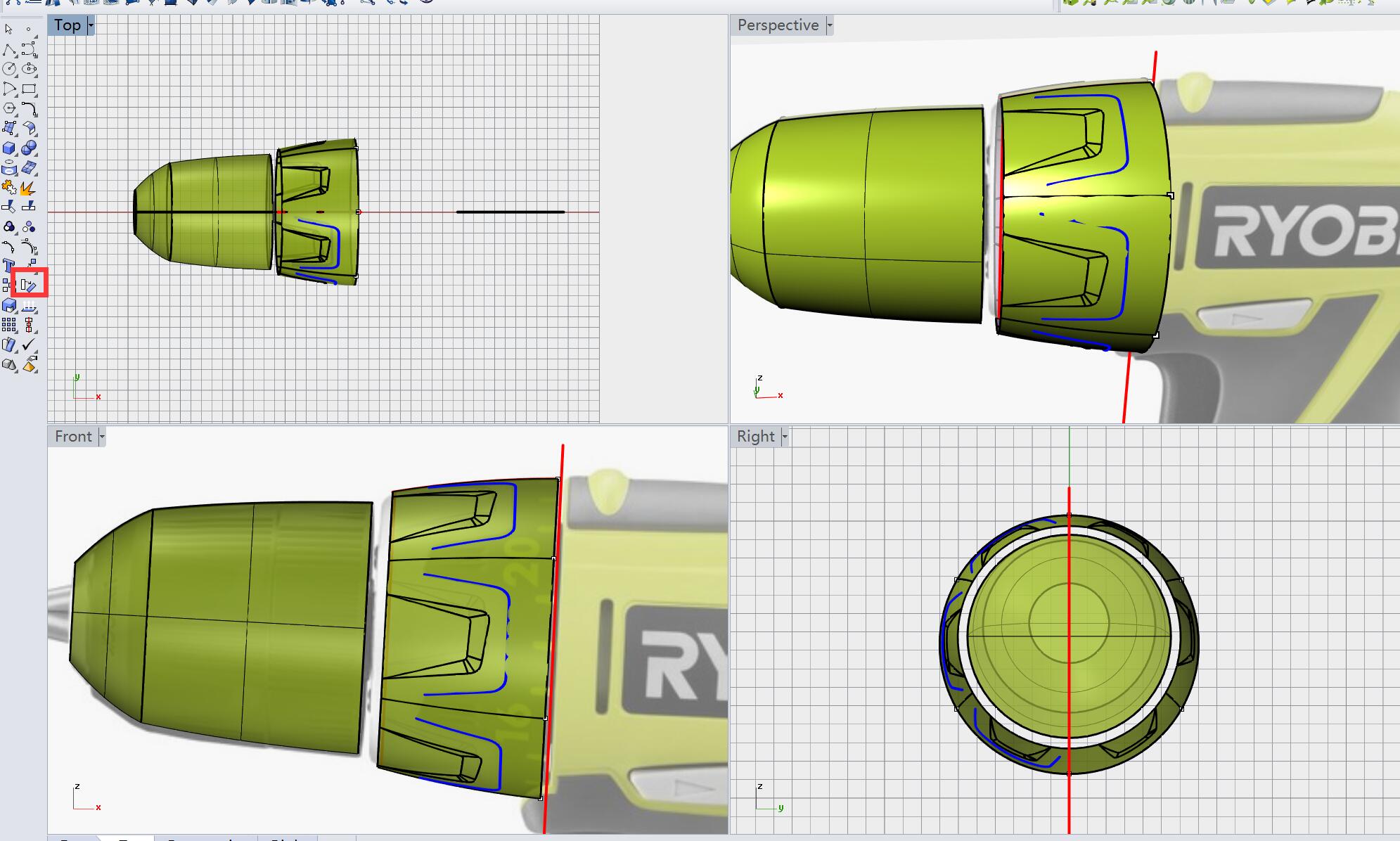

根据造型特征绘制如下造型线。

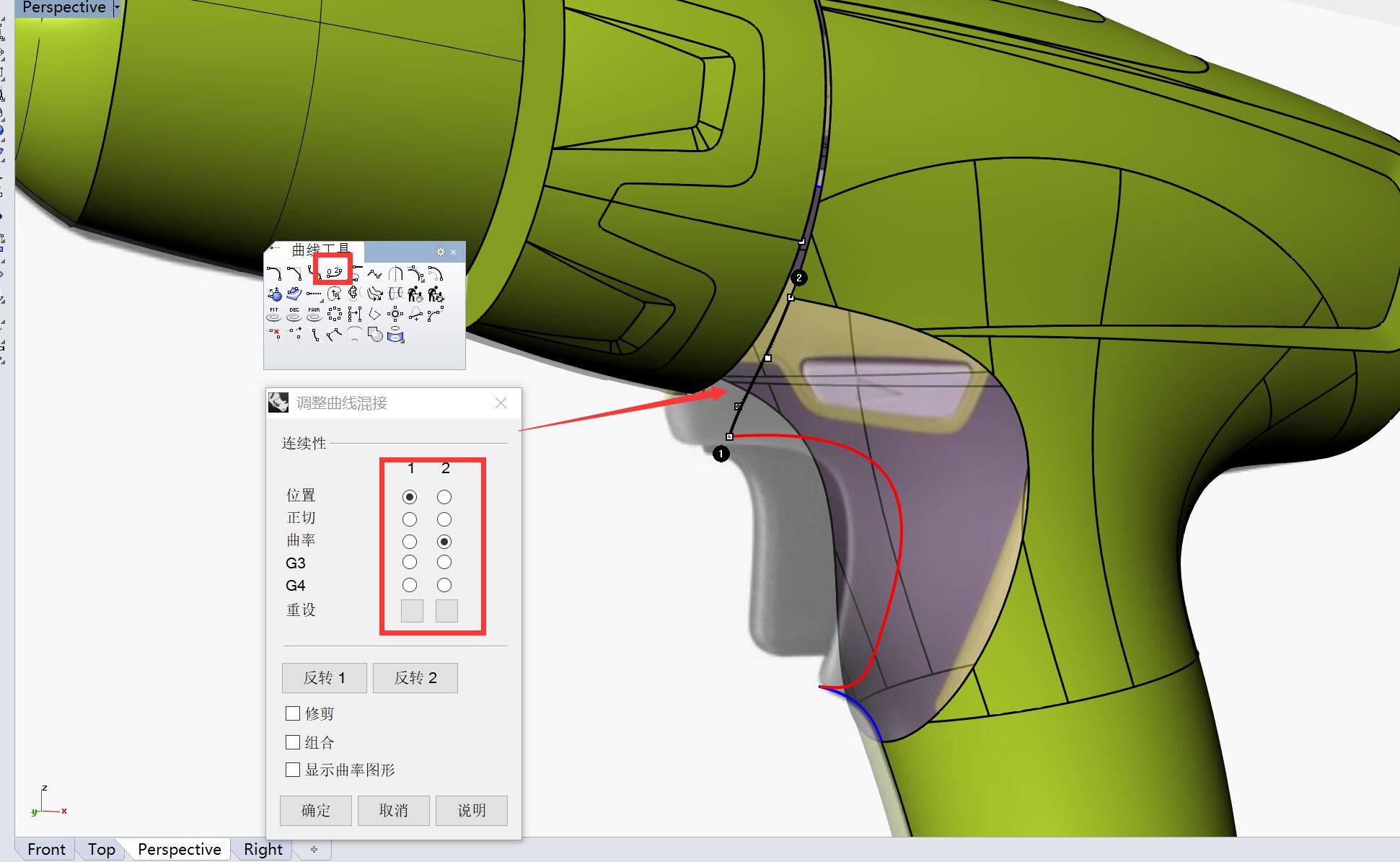

分别在两端用混接曲线工具混接出两条过度曲线，

连续性如图。

这里用了比较偷懒的方法，

直接用VSR 四边生成最简曲面的命令生成曲面。

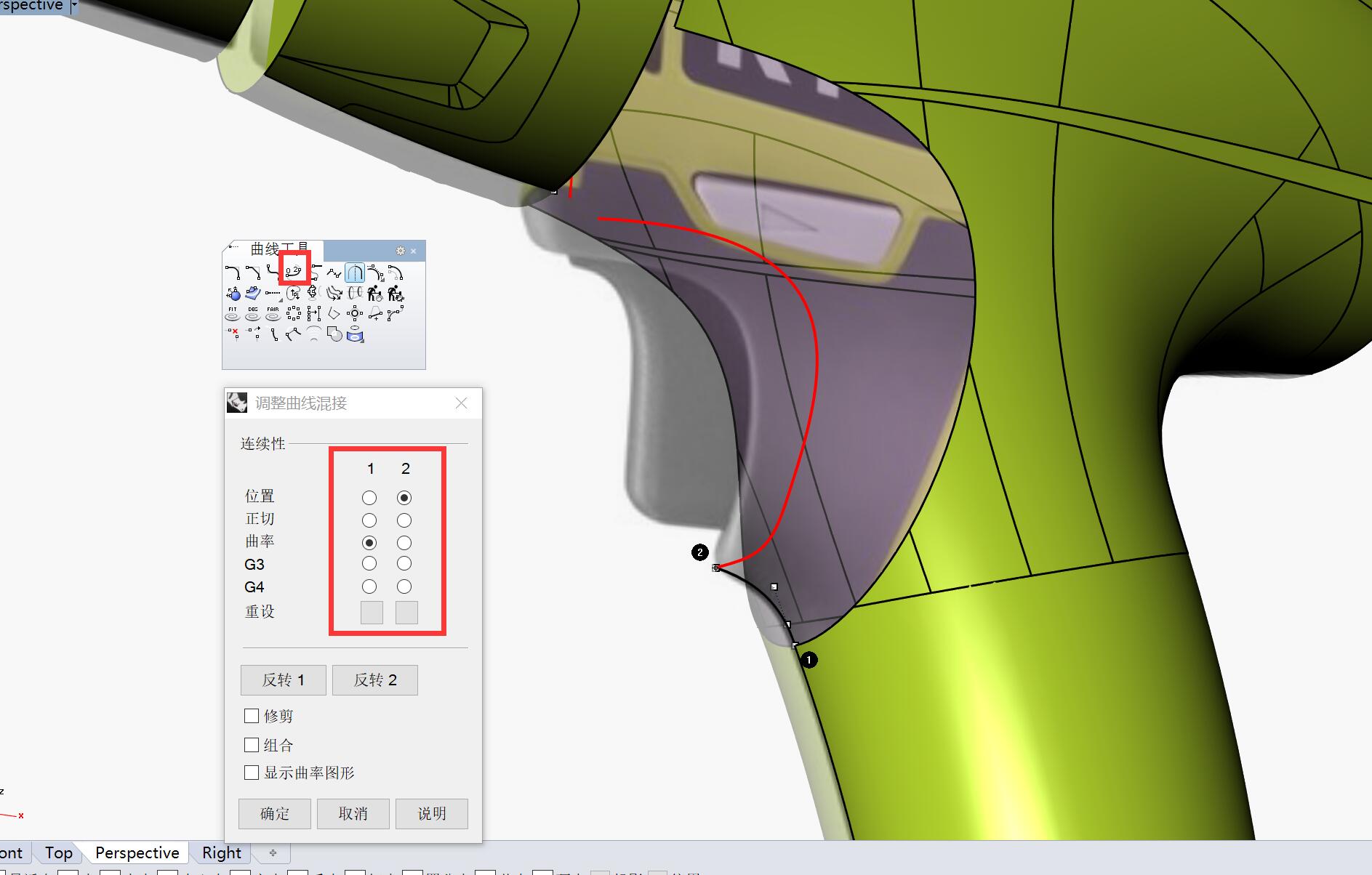

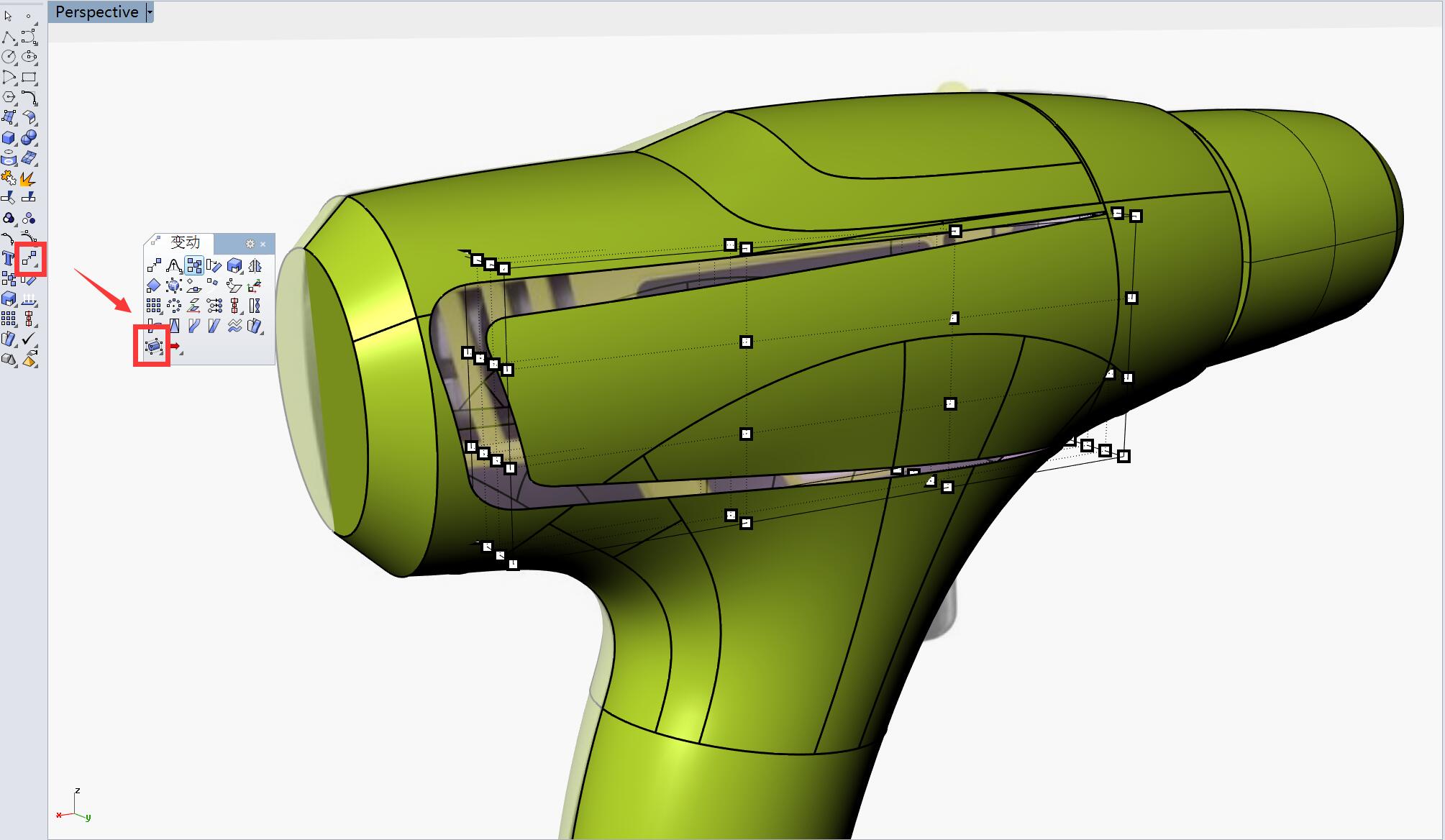

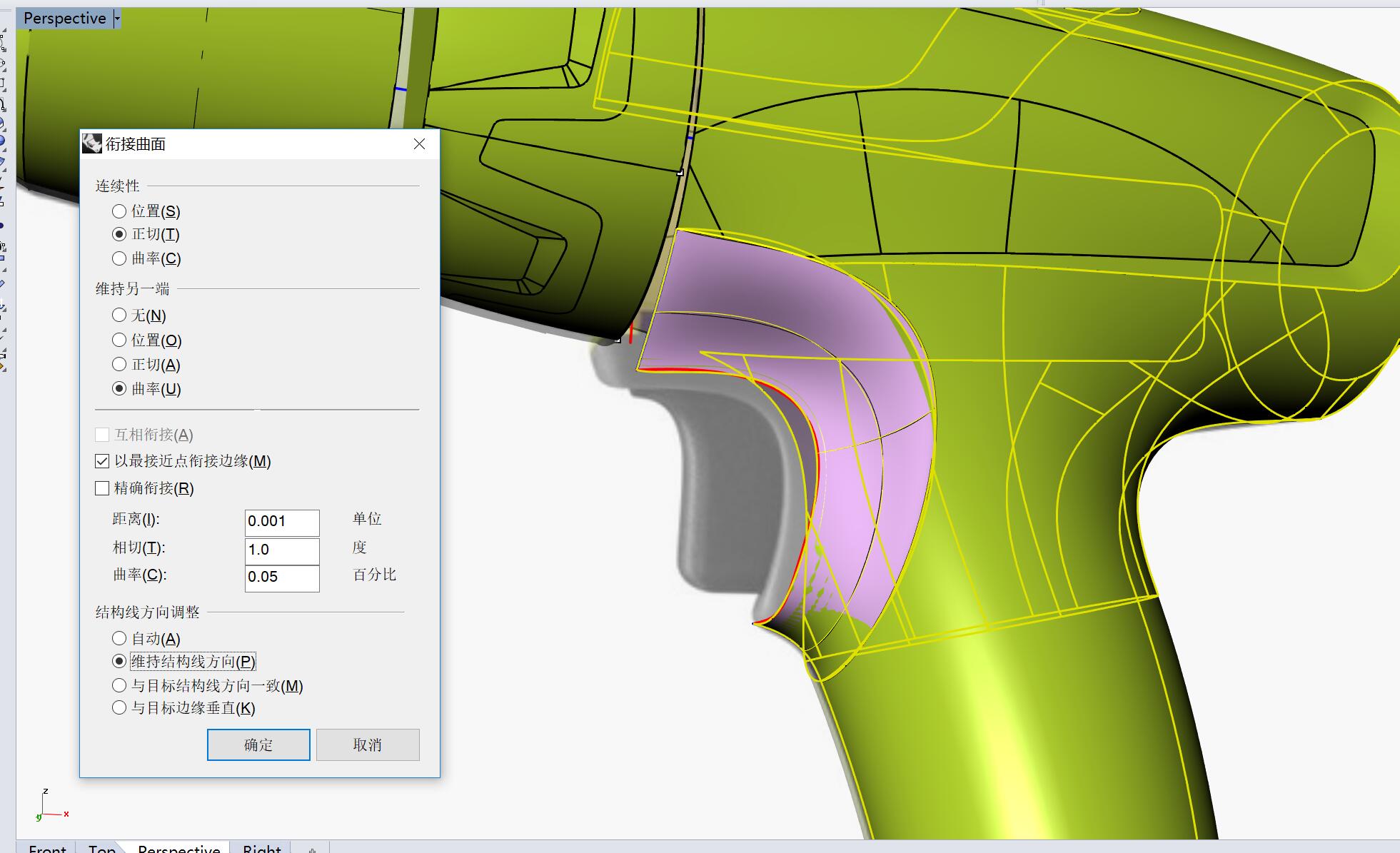

将曲面边缘进行衔接处理（多边衔接），连续性为曲率。

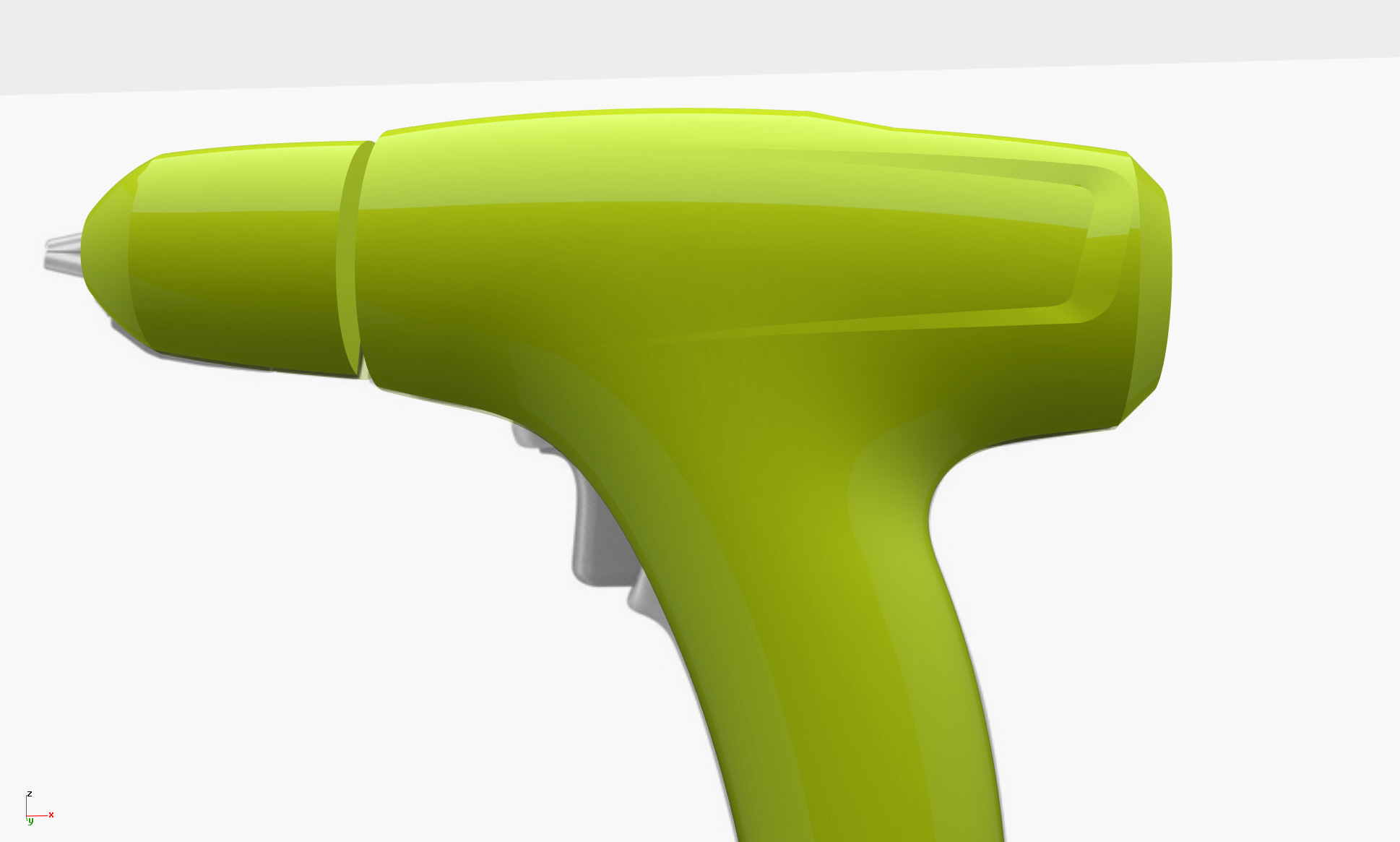

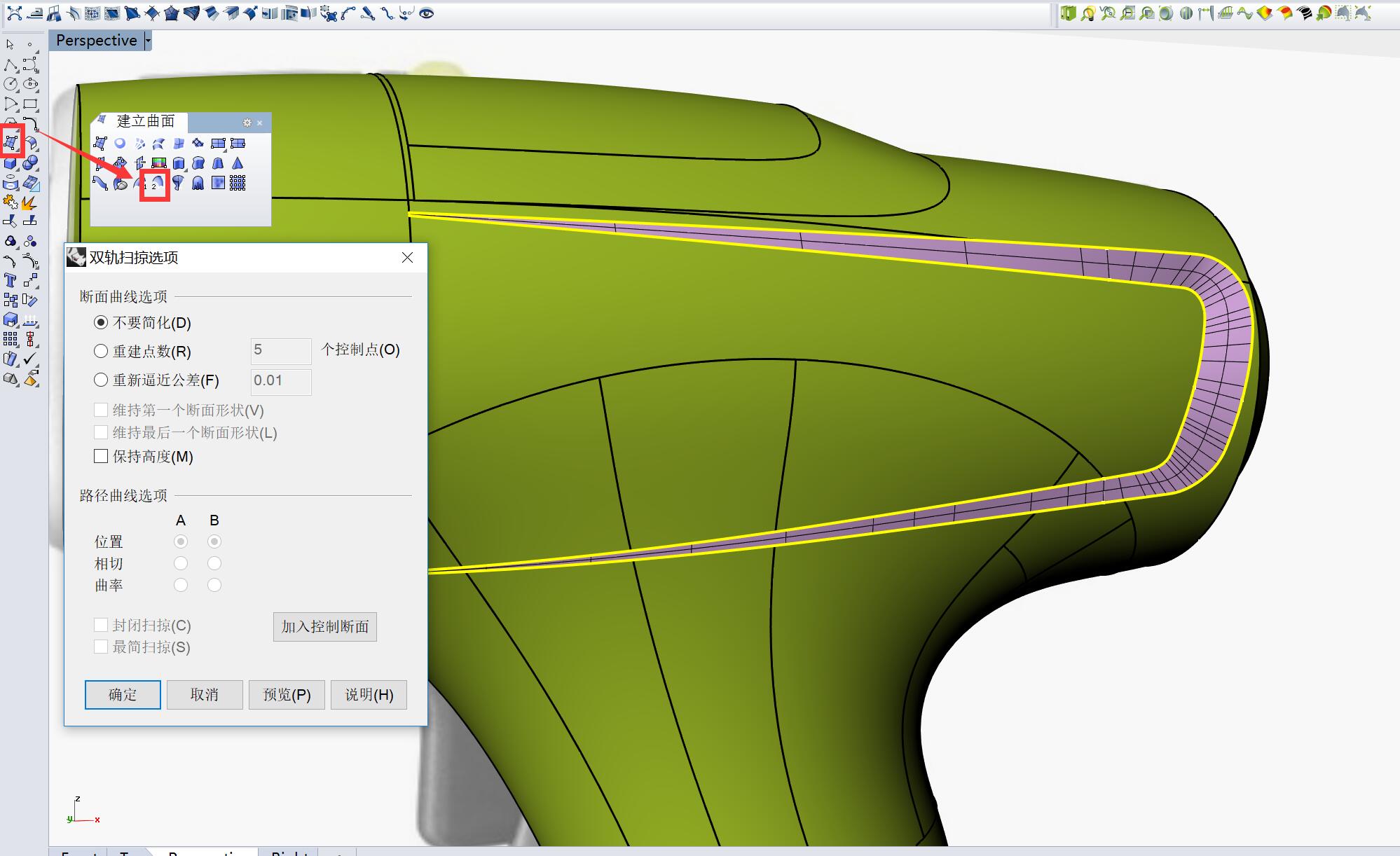

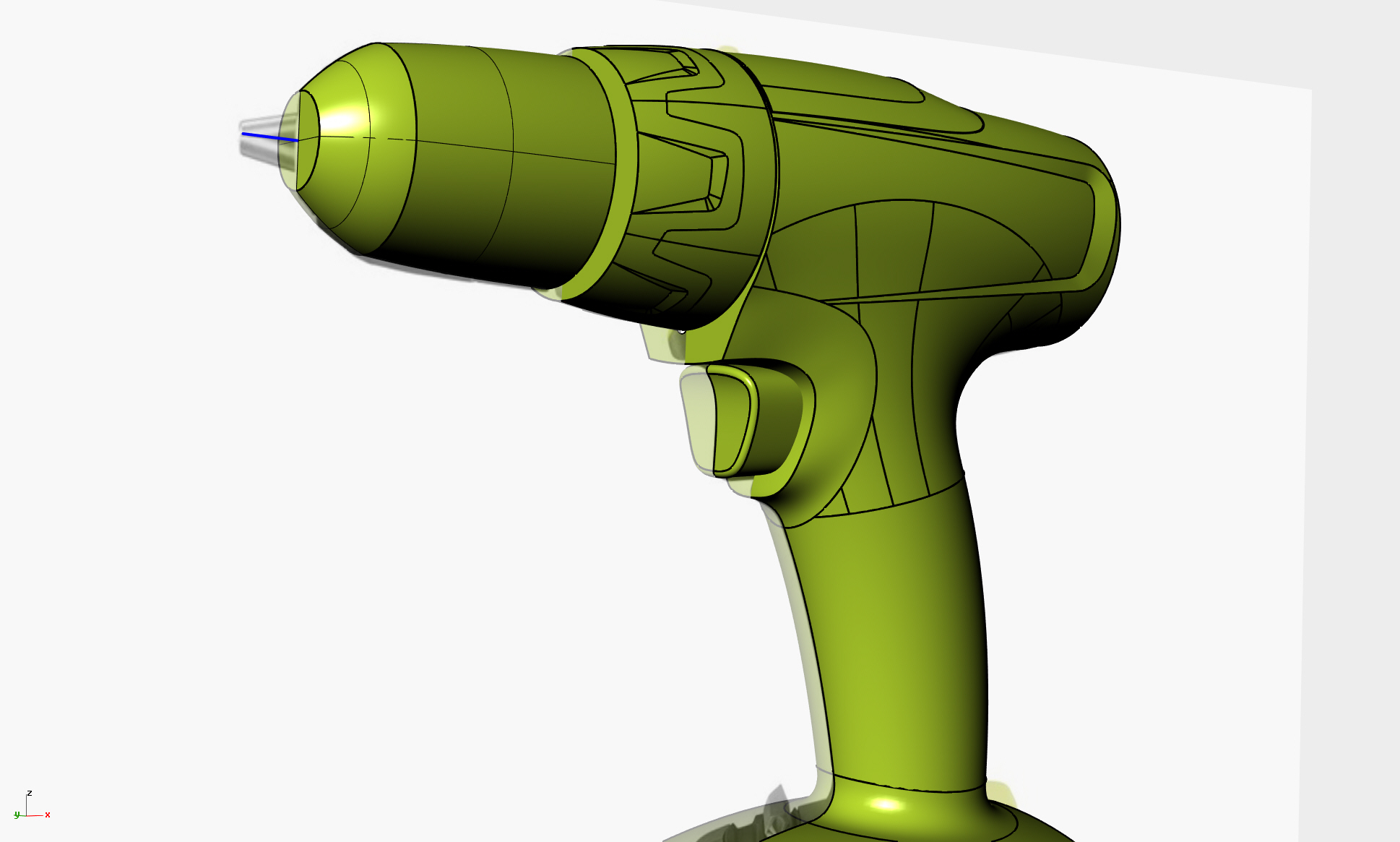

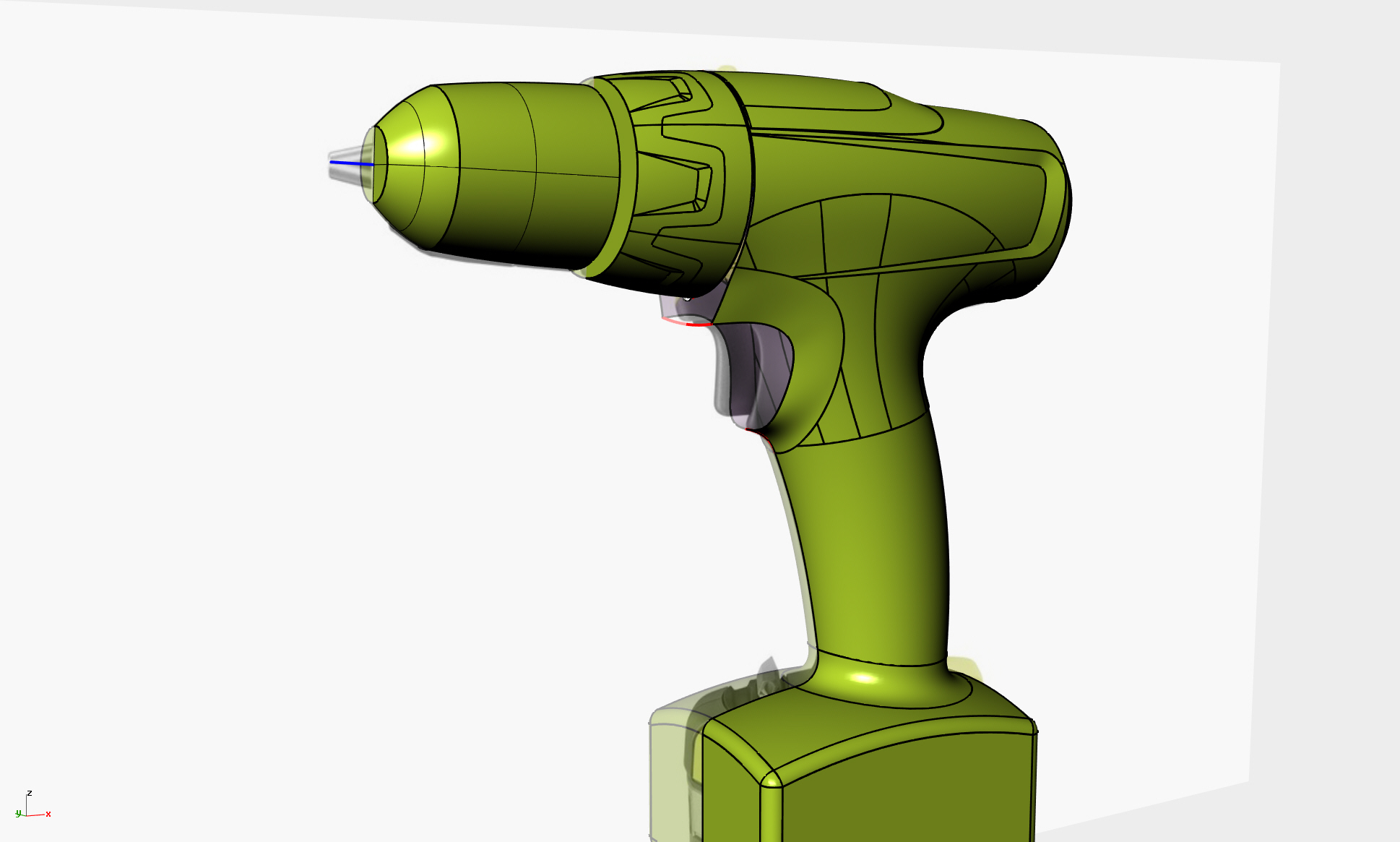

双轨或放样命令生成如下曲面，及绘制按钮细节。

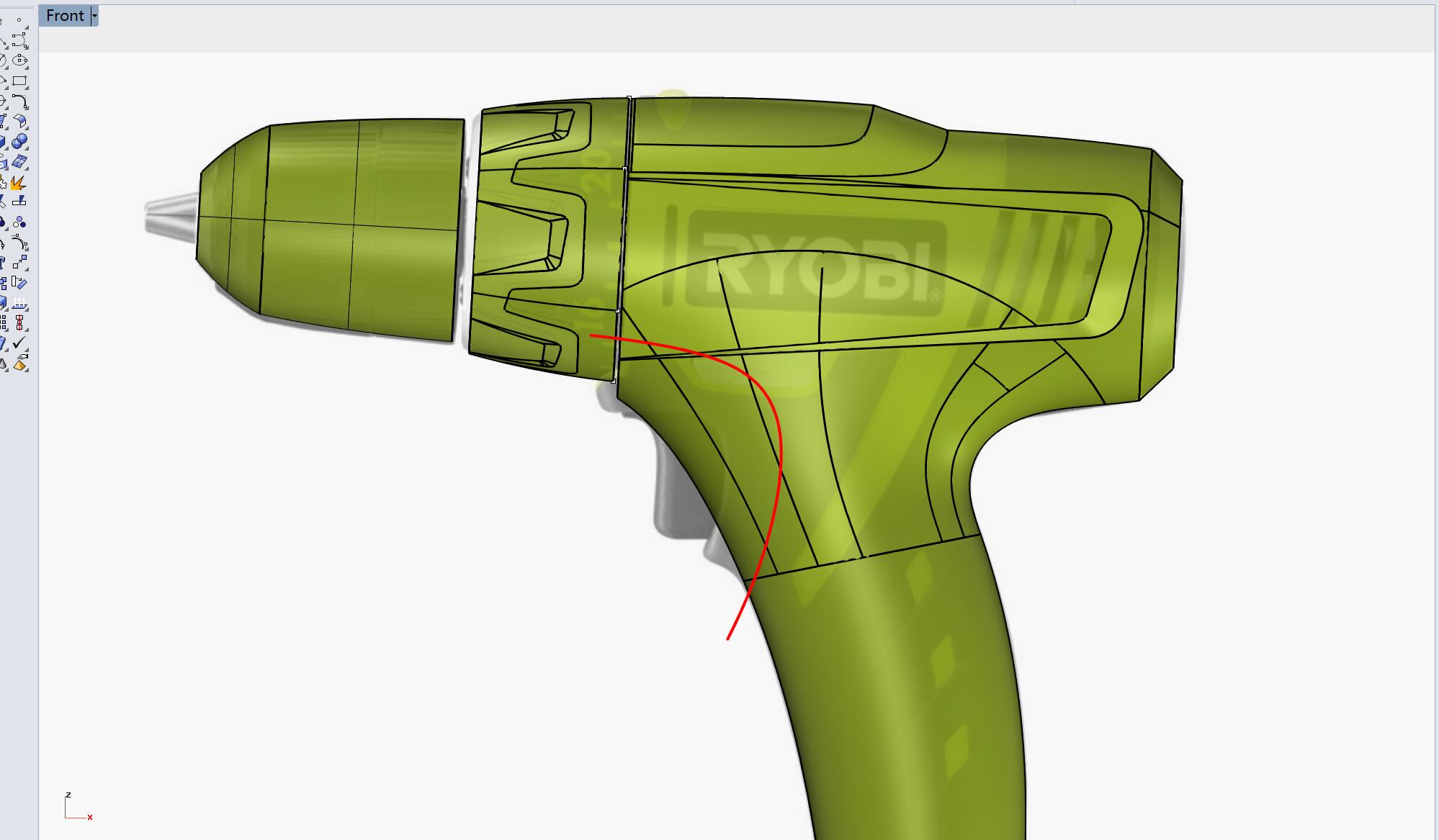

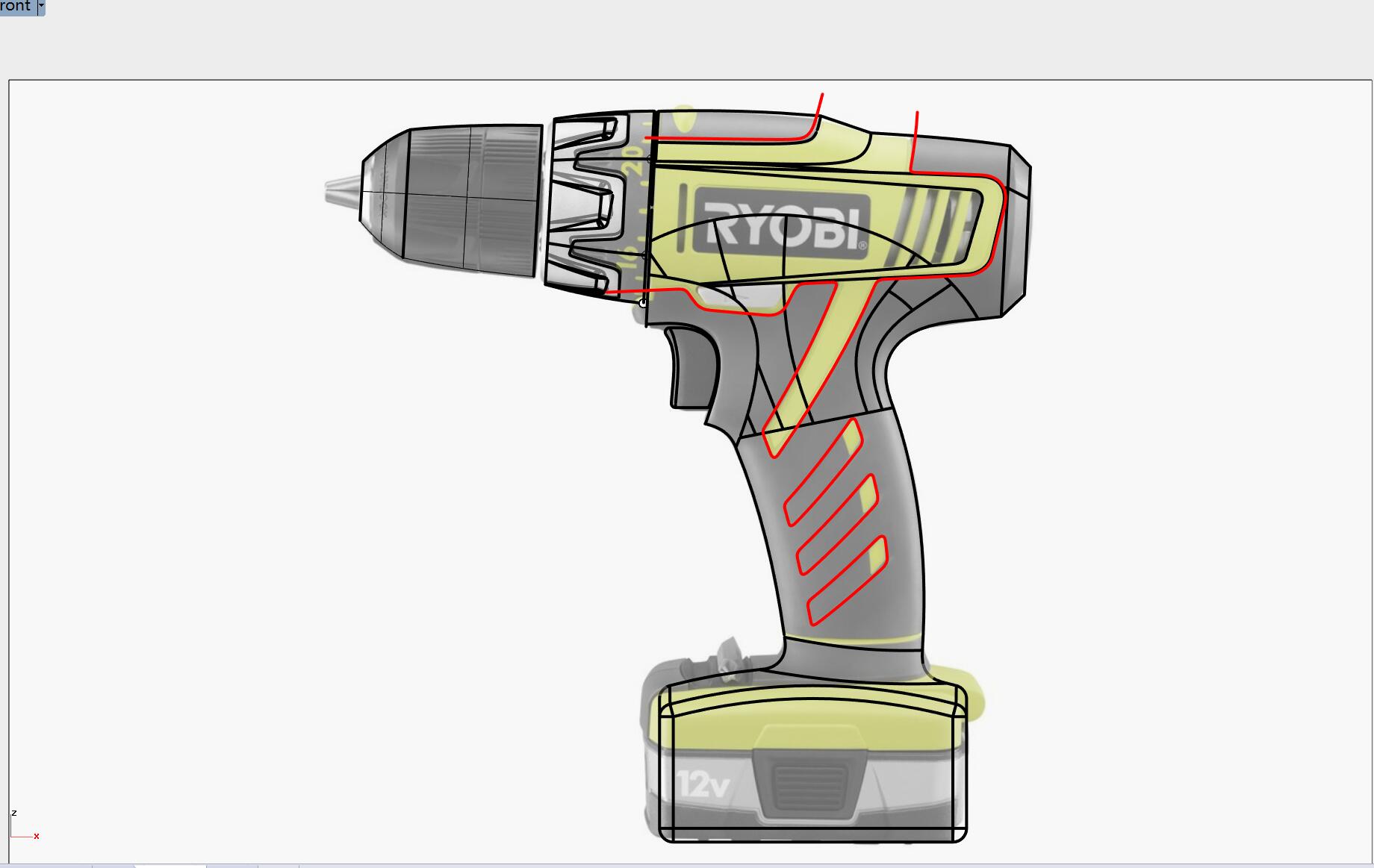

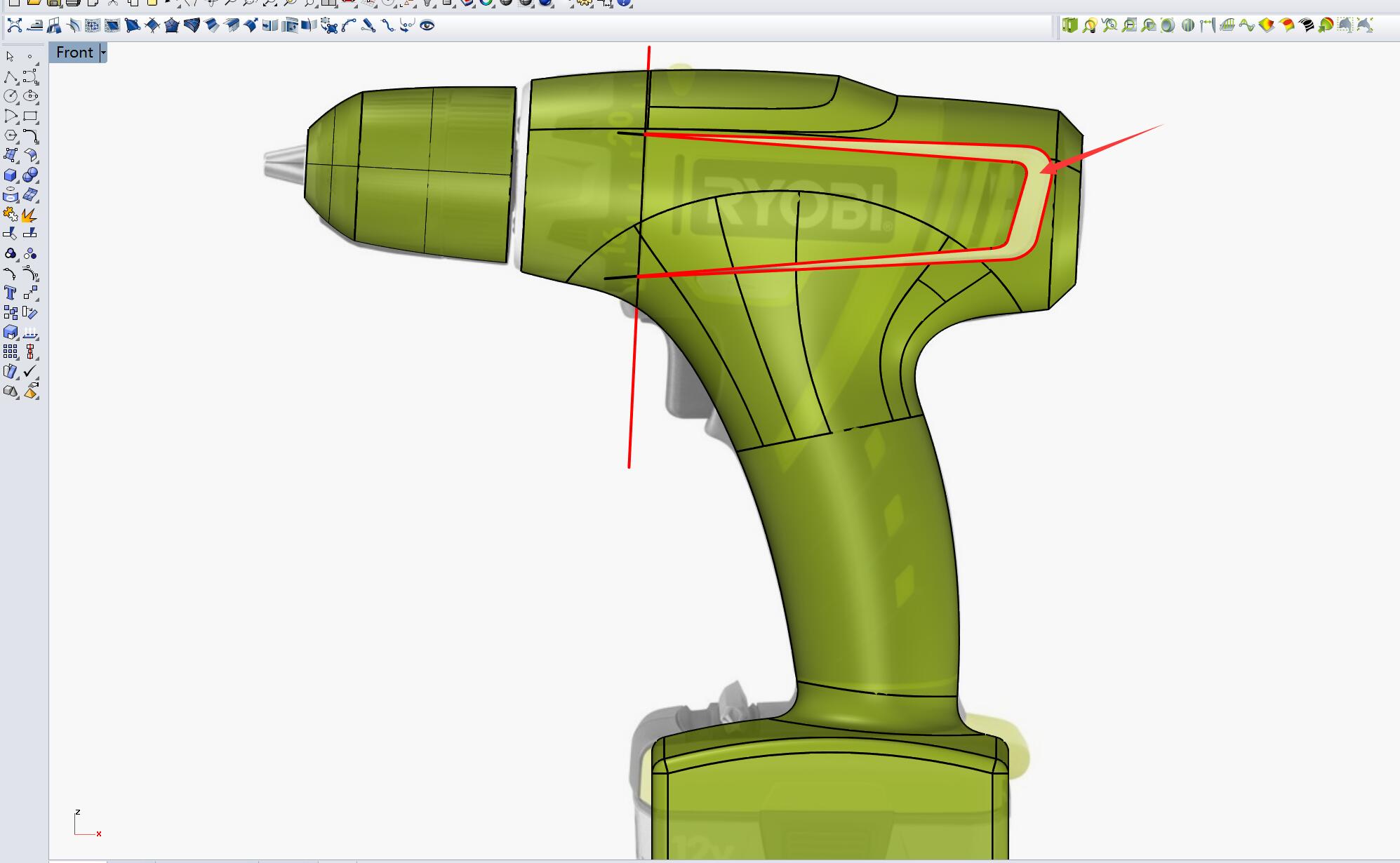

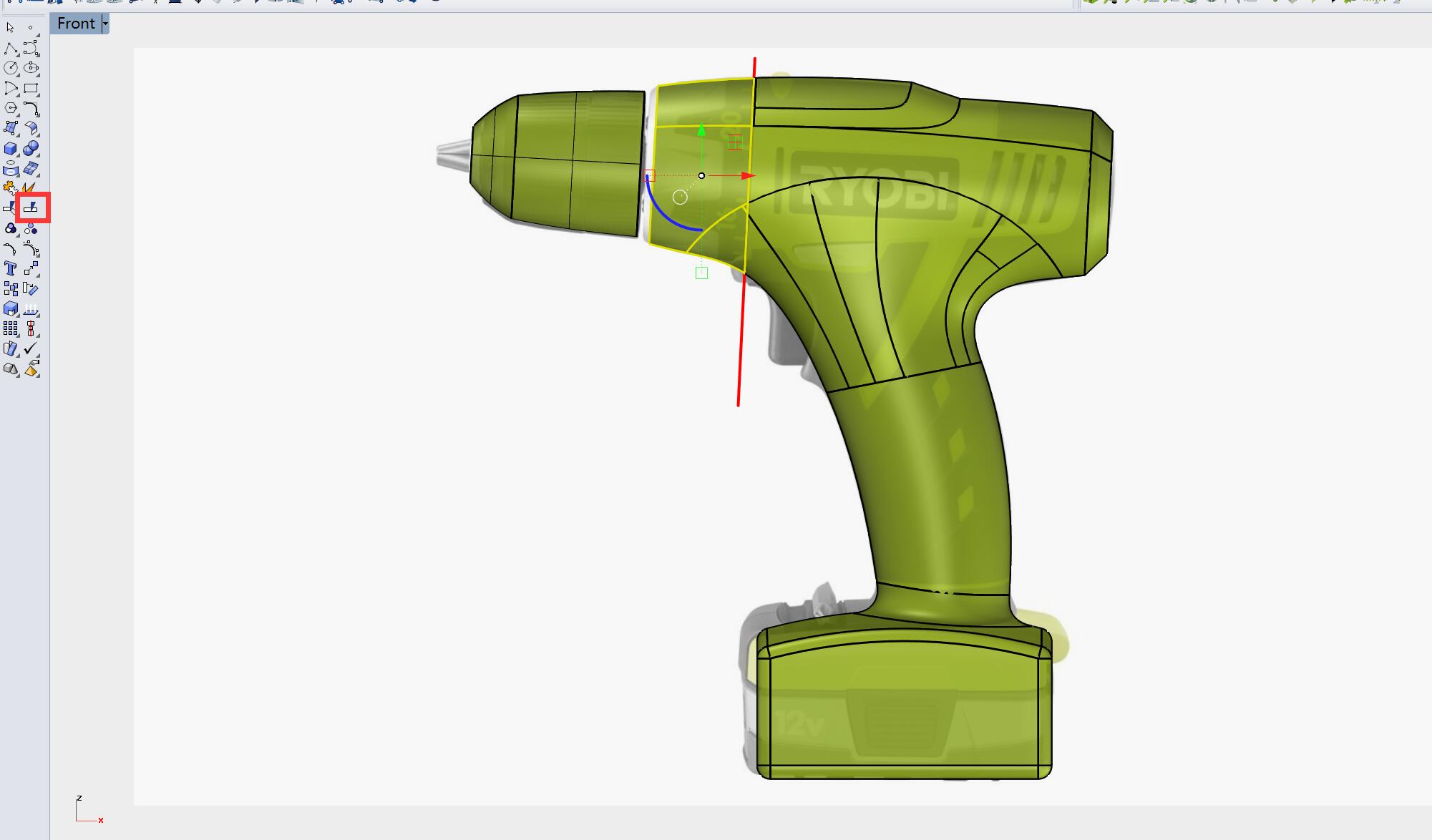

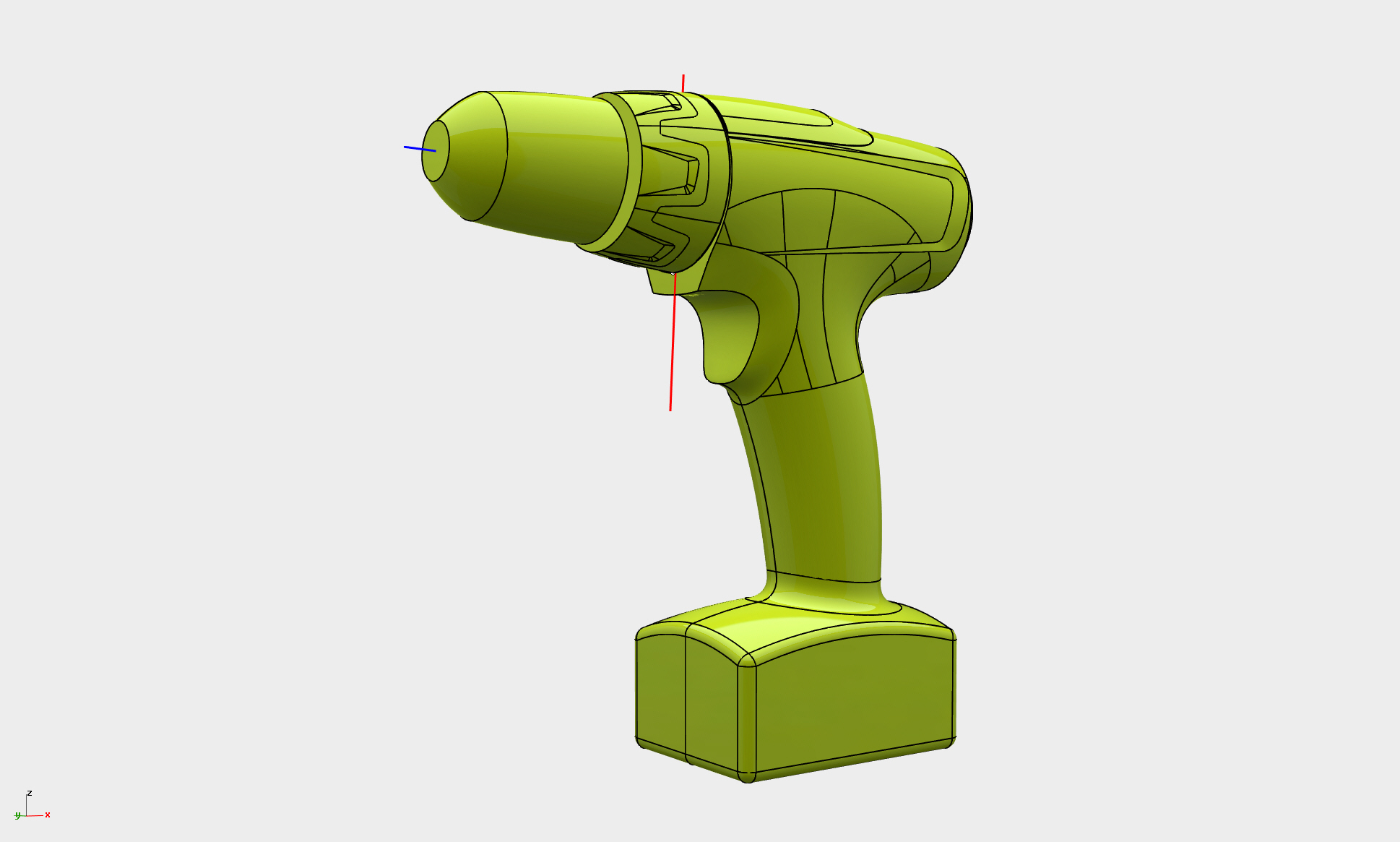

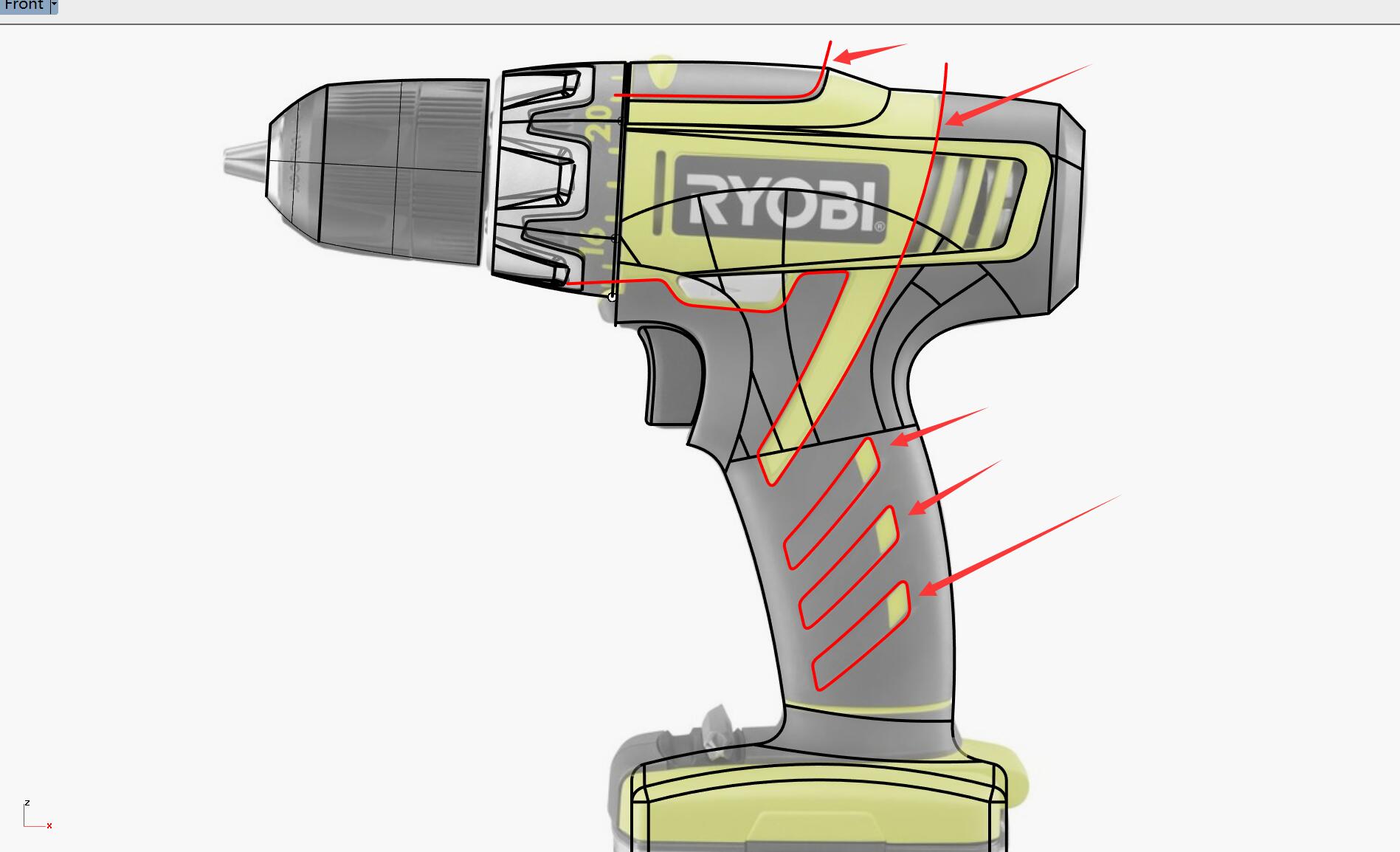

将视图切换回侧视图,开启平面模式绘制如下红色线，

并用这些线对曲面进行分割，这一步实际上就是分件，

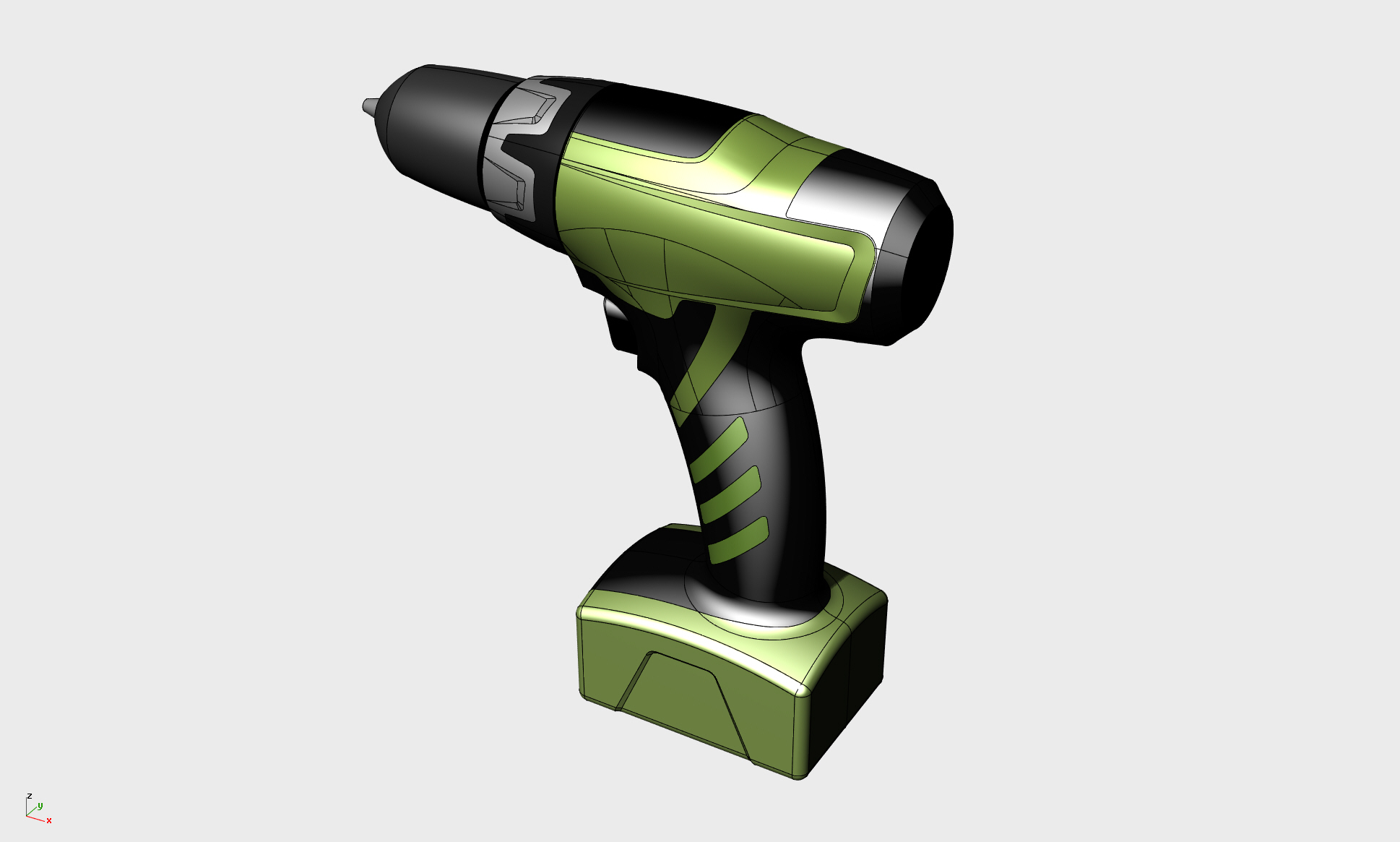

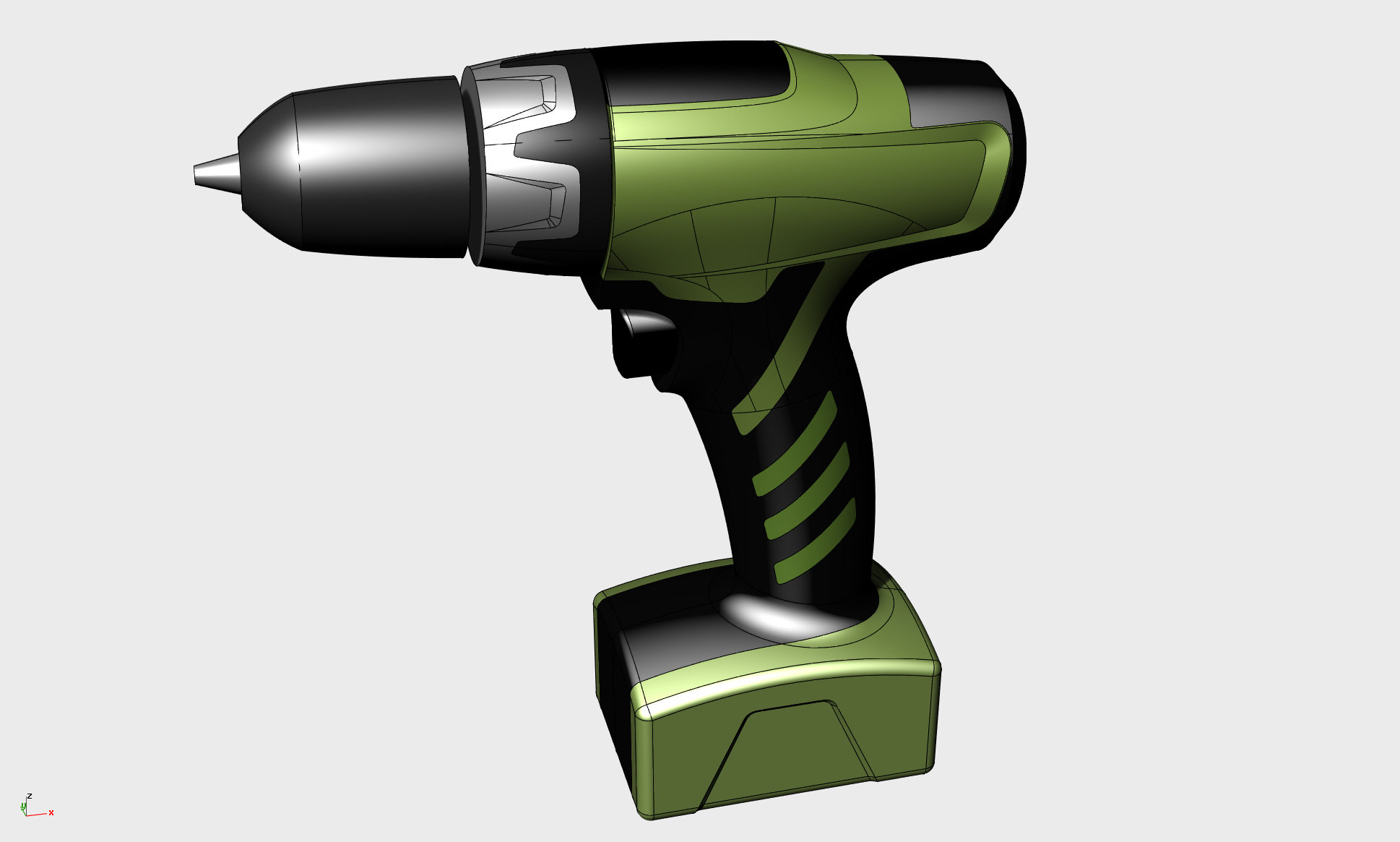

然后在进行细节处理，小分件直接的接缝及倒角，这

就不做一一的详解了。
