【犀牛教程】电动工具建模（上）
大面搭建

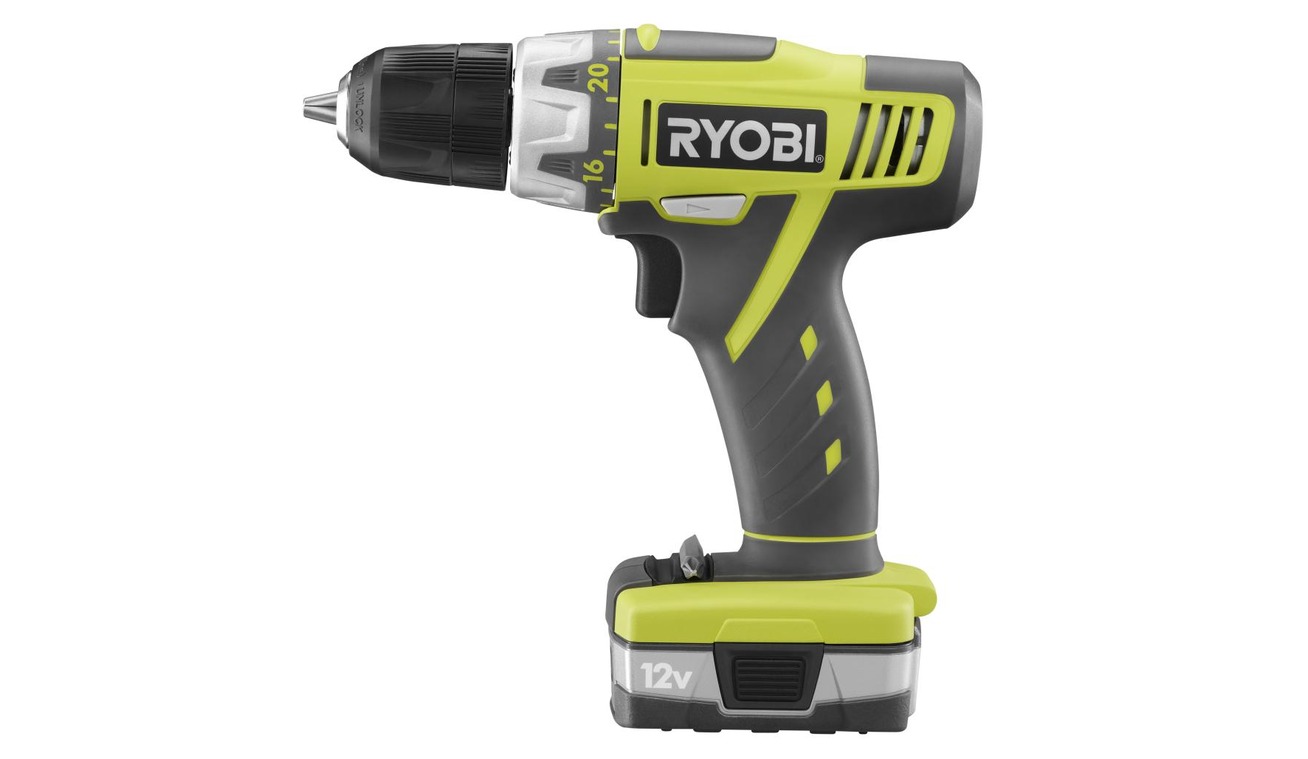

电动工具建模过程分享，
工具是每个学习犀牛的人几乎
都会学习的案例类型之一，
典型两个大面过度连接案例。

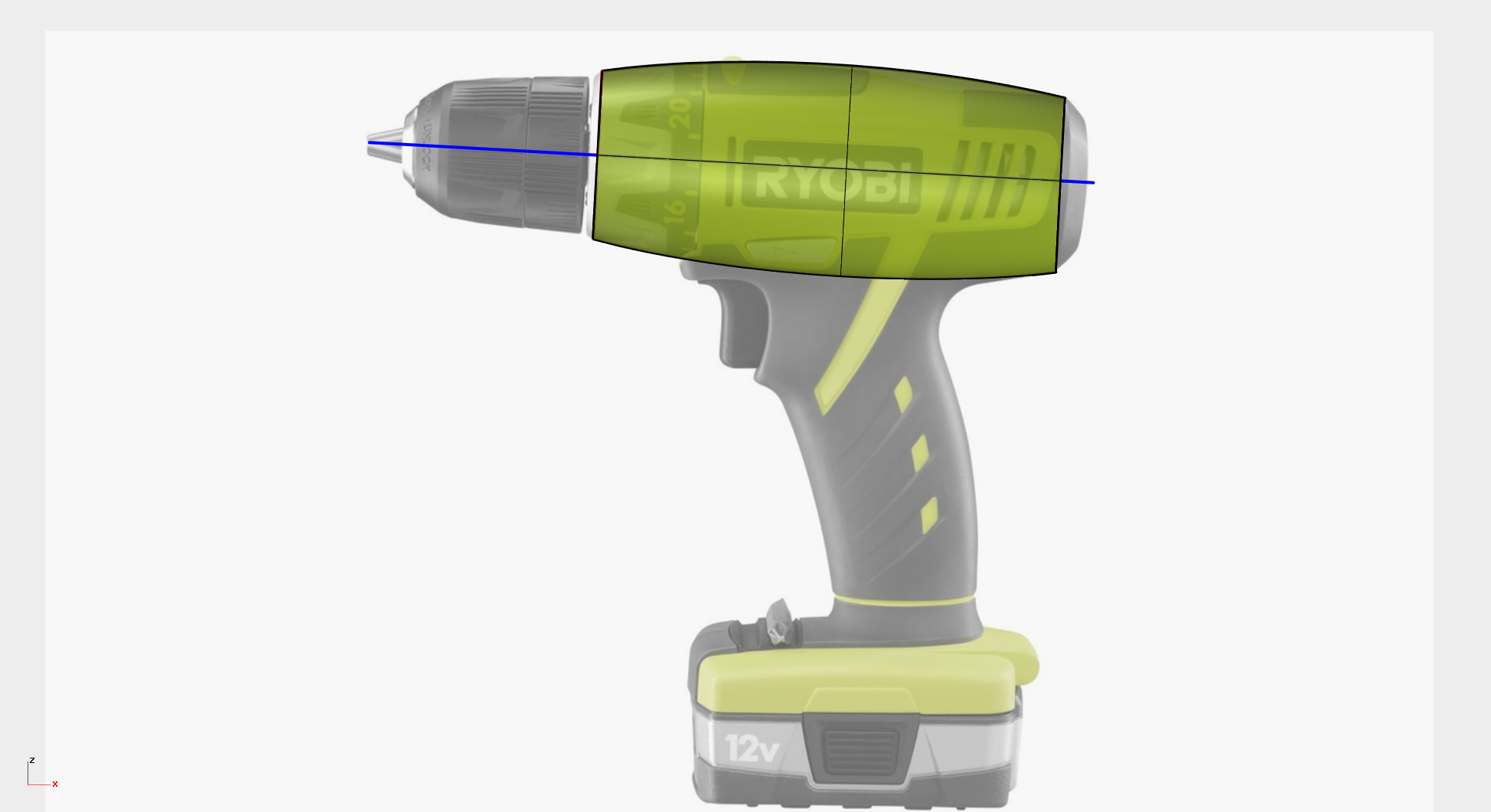

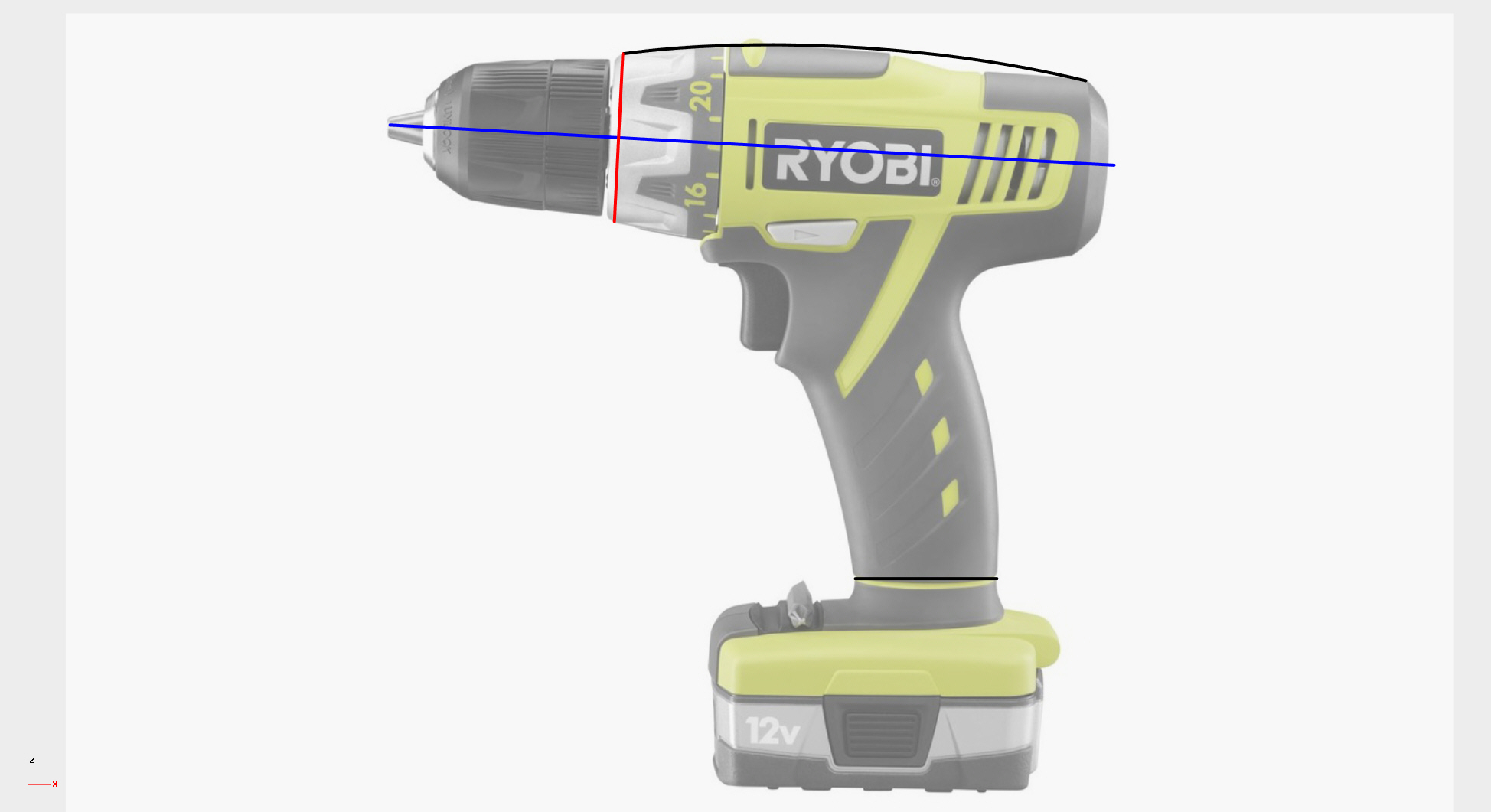

绘制第一个基准面，
方法：绘制一个剖面线，旋转360度成型。

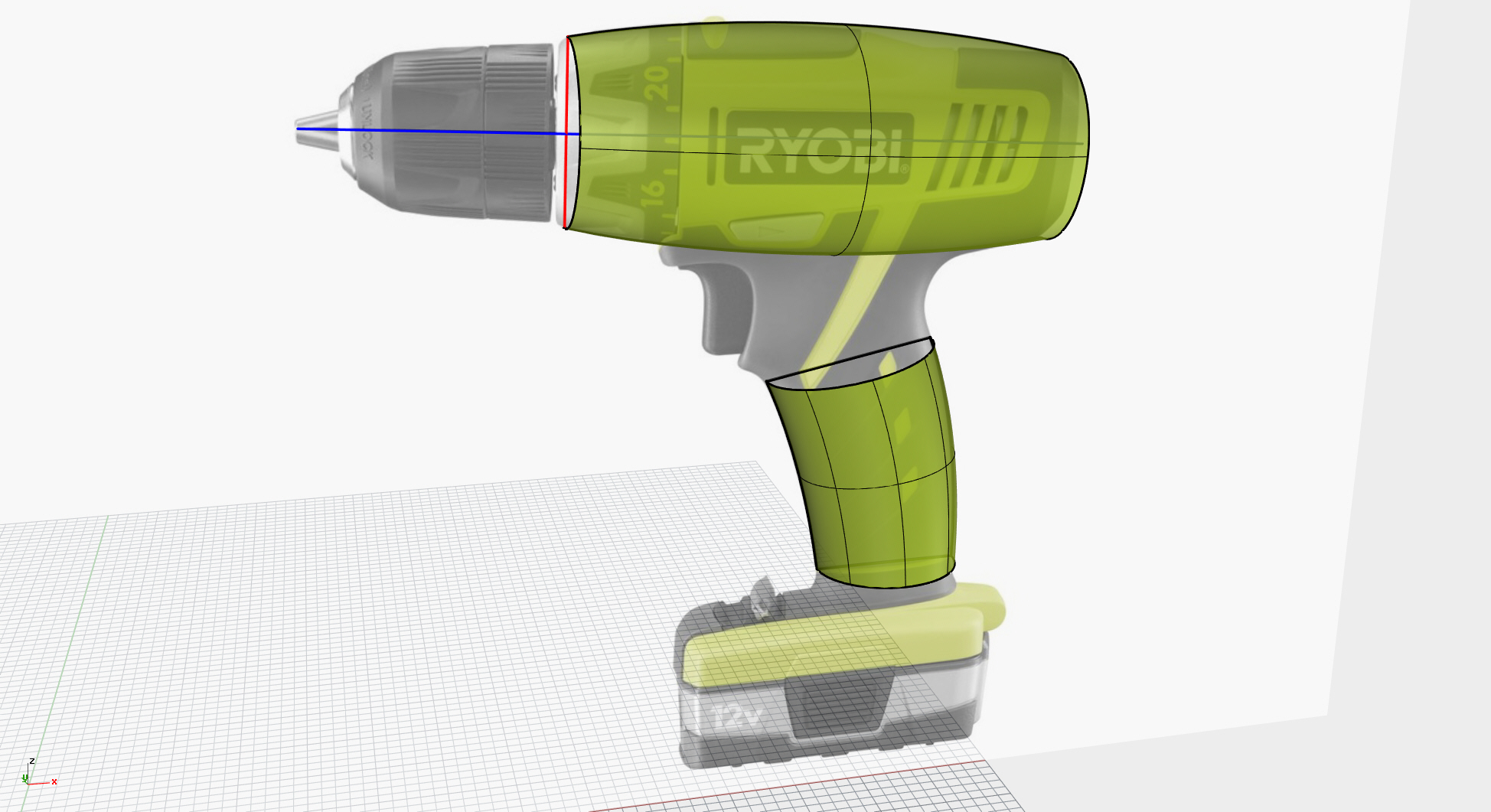

绘制第二个基准面，
方法一：两条路径，一个断面双轨成型；
方向二：绘制一个圆管，

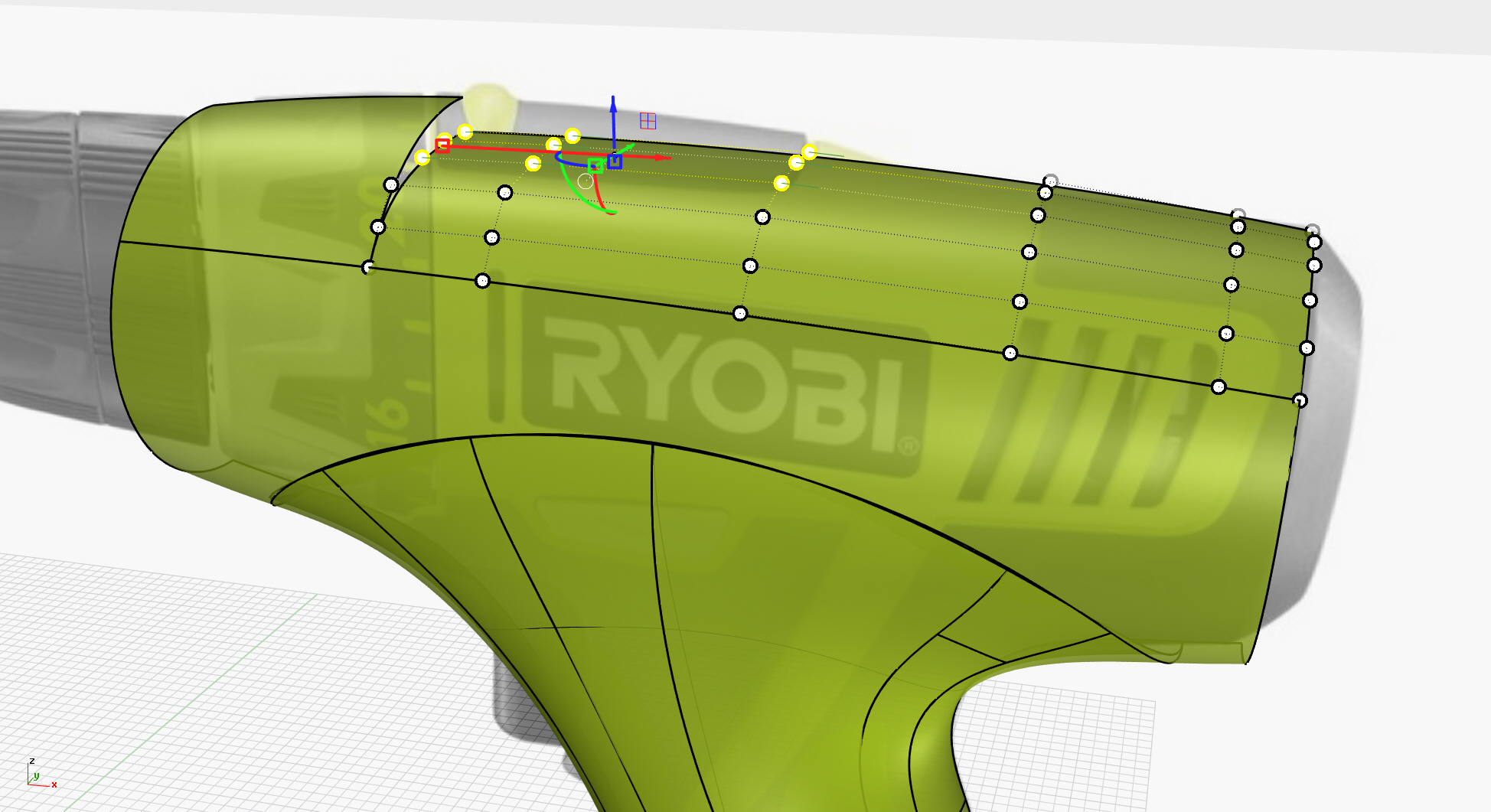

打开中间控制点，调点塑行。

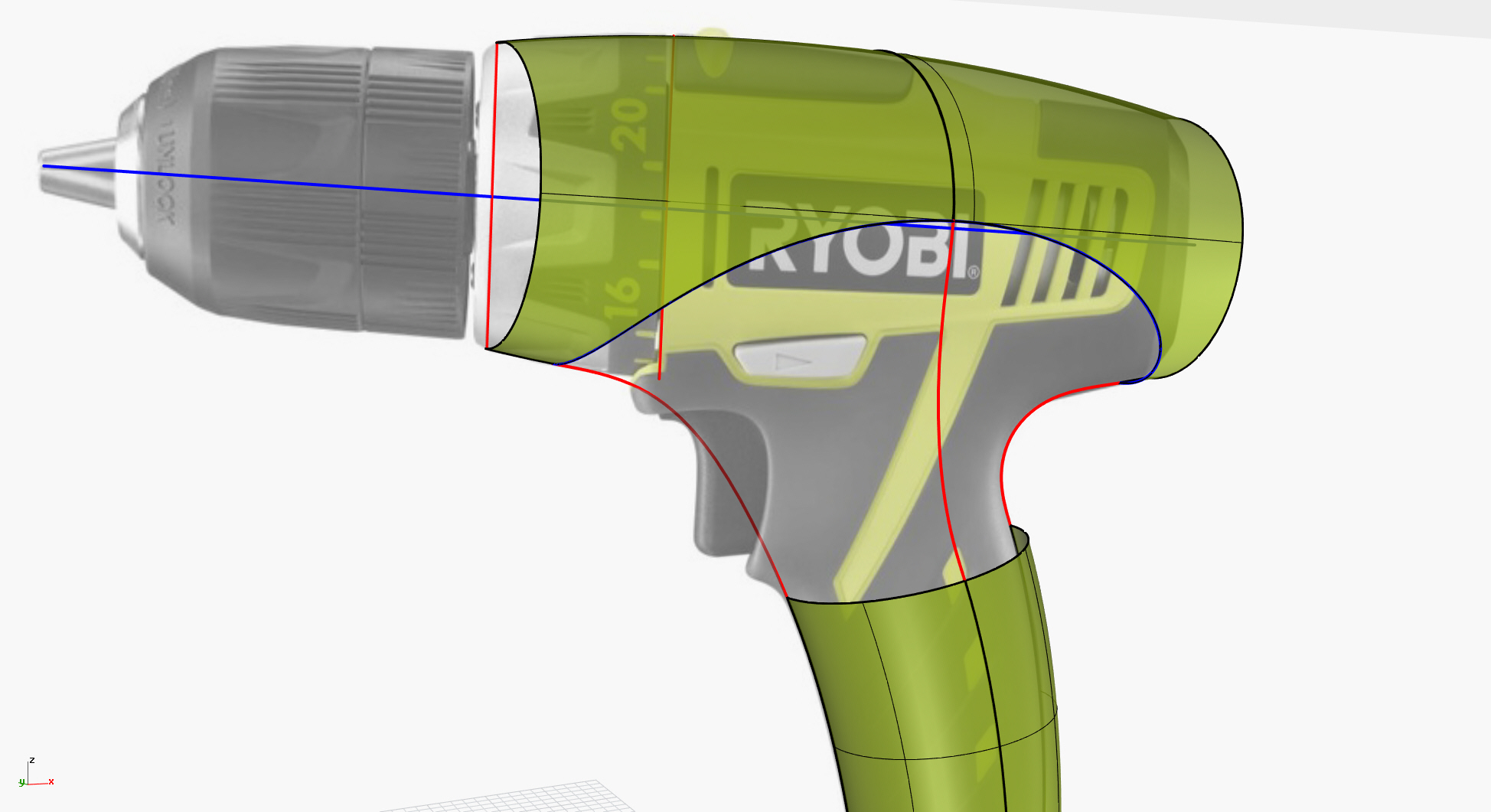

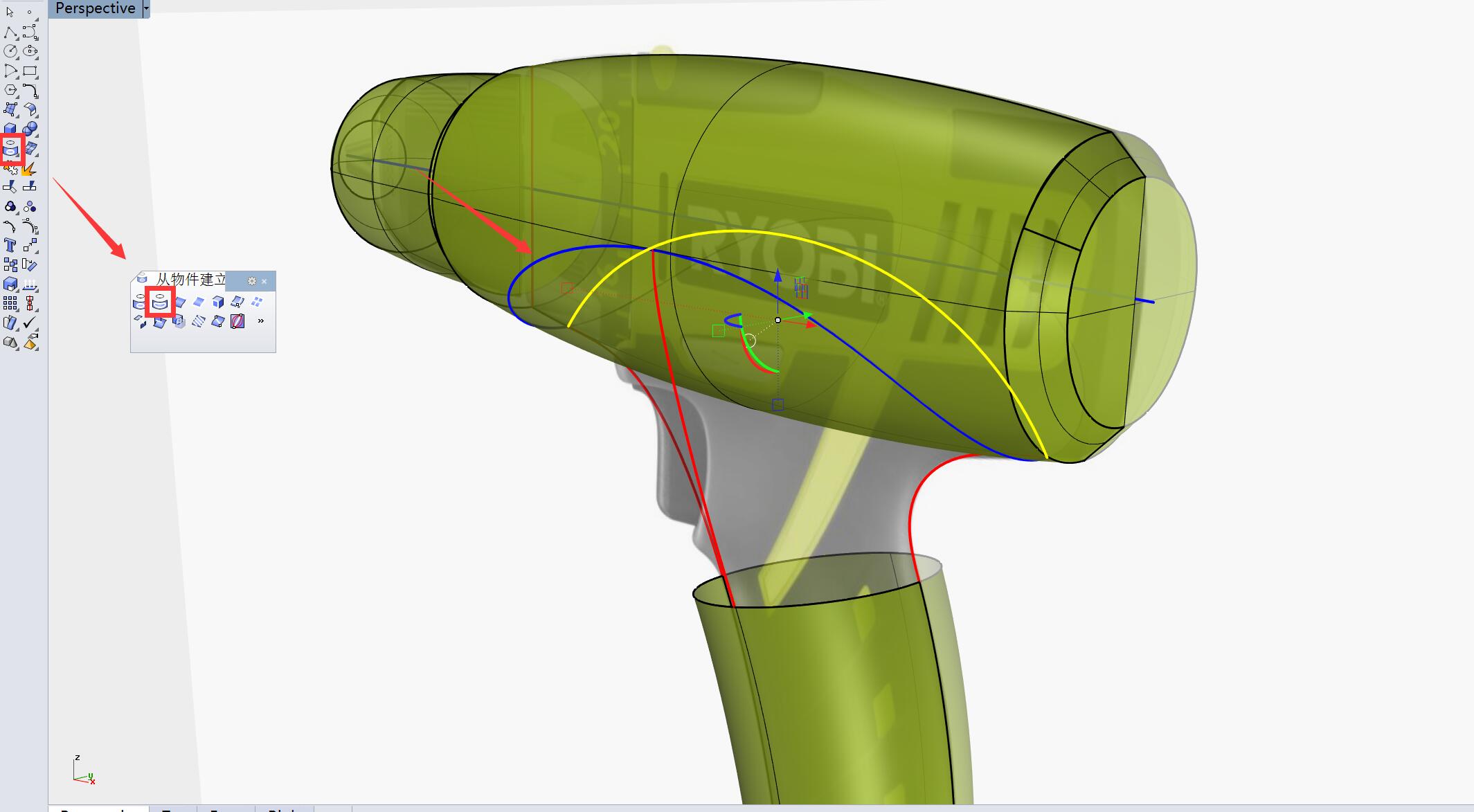

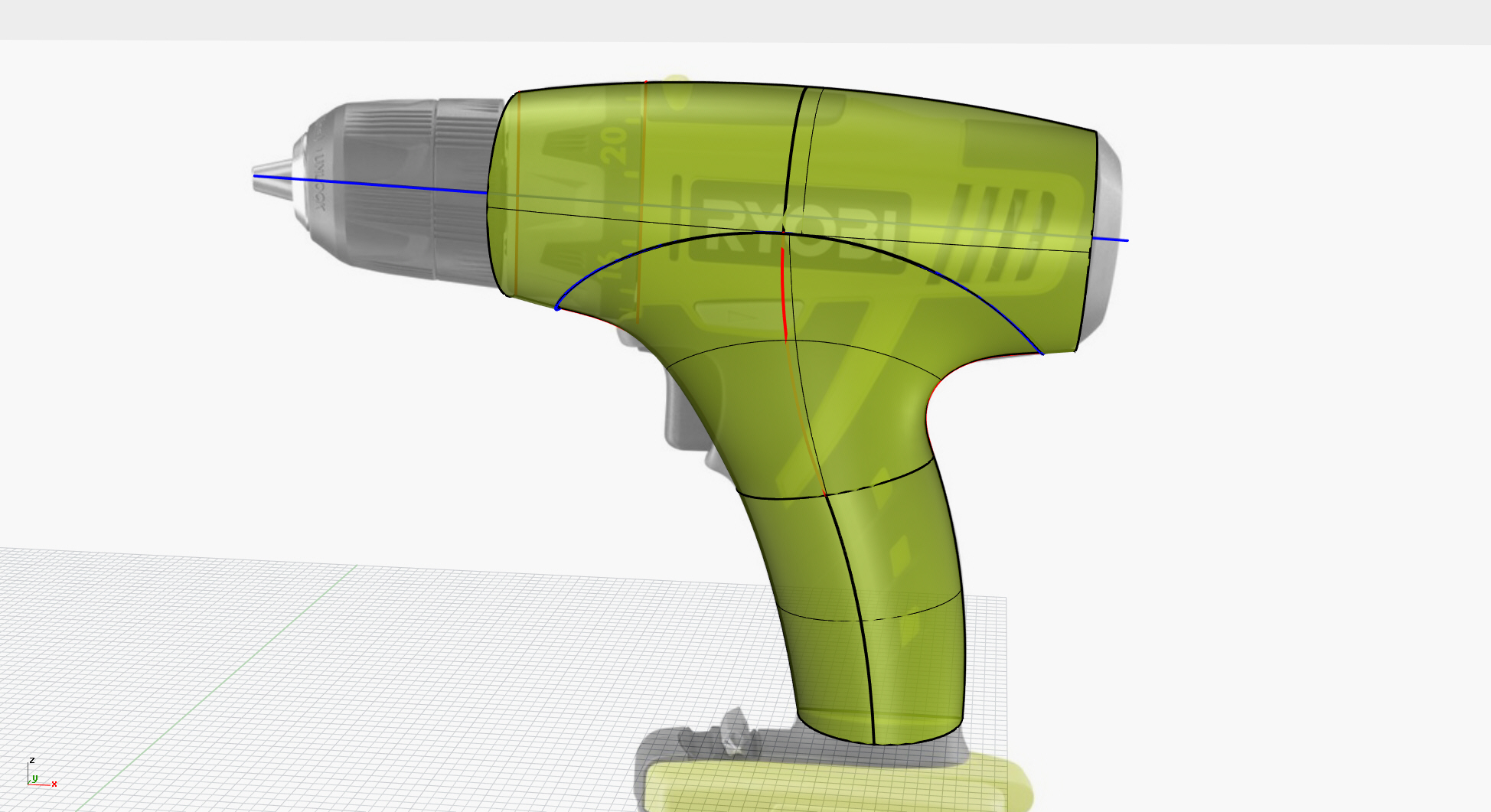

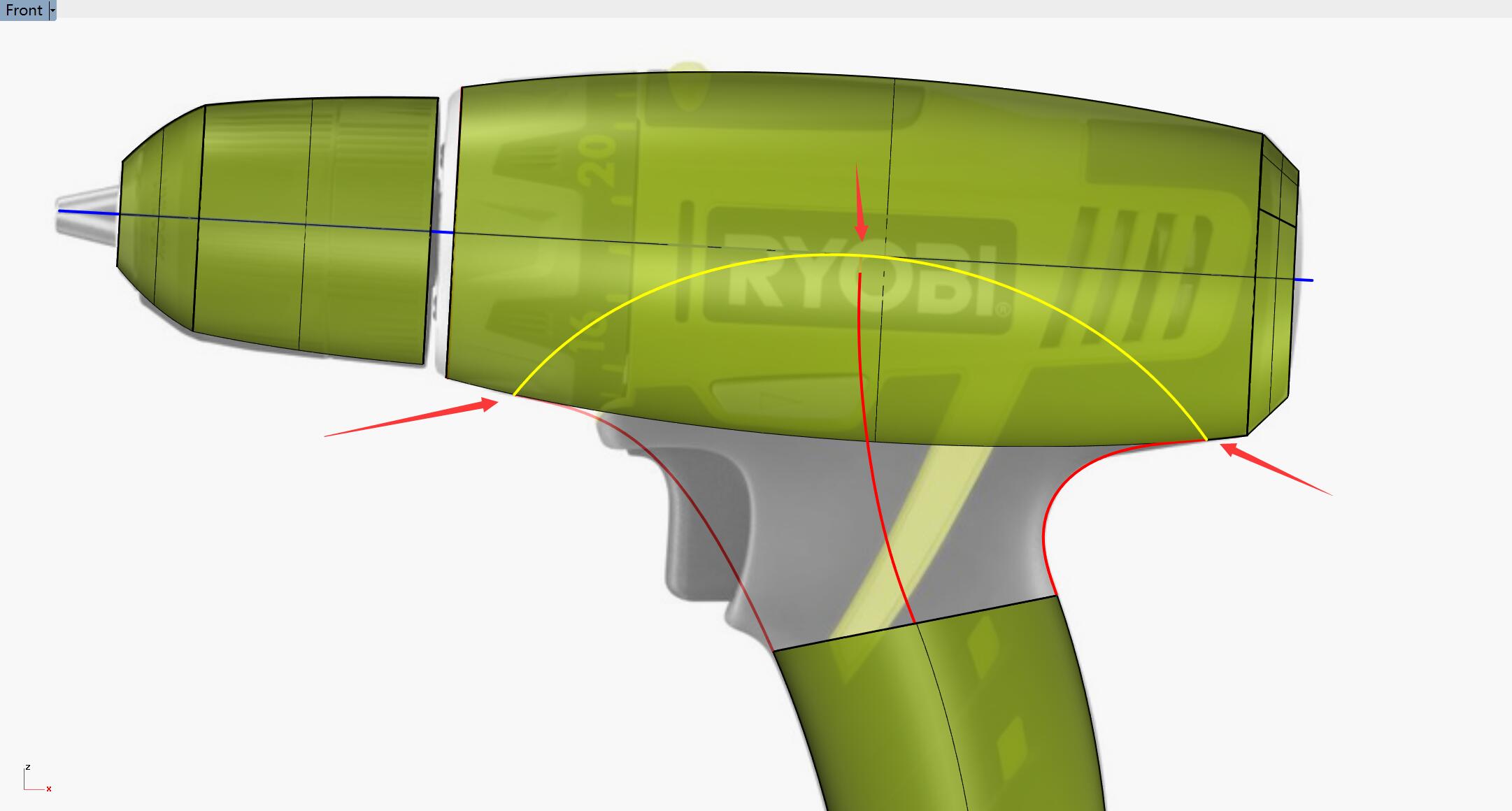

根据造型特征及曲面趋势变化混接出如下图三根曲线。

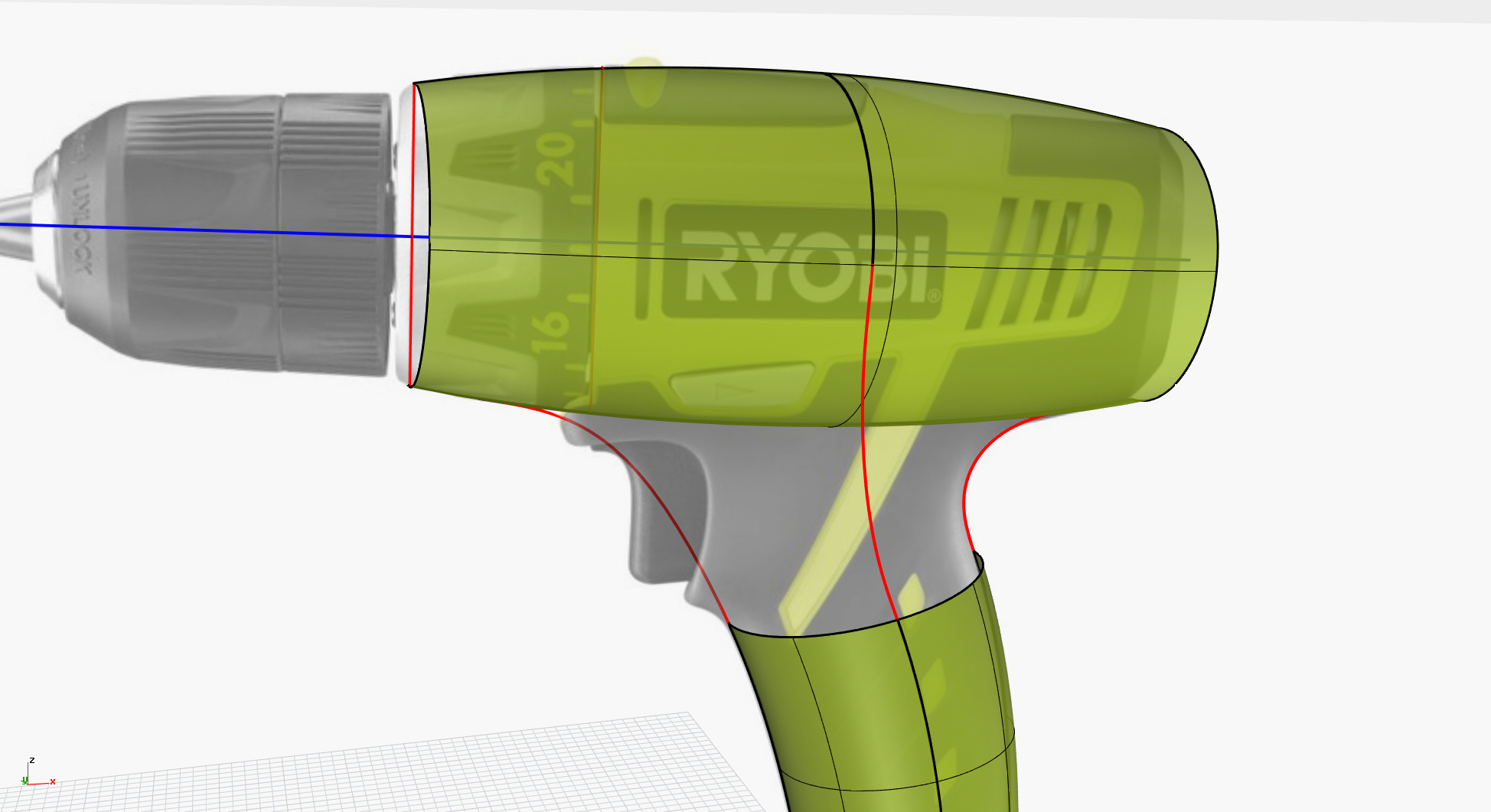

在侧视图绘制如下曲线。
并将绘制好的曲线拉回至曲面上。
用拉回后的曲线对曲面进行修剪，并删除多余部分。
在两个基础面之间混接出过度面，参数如下图。

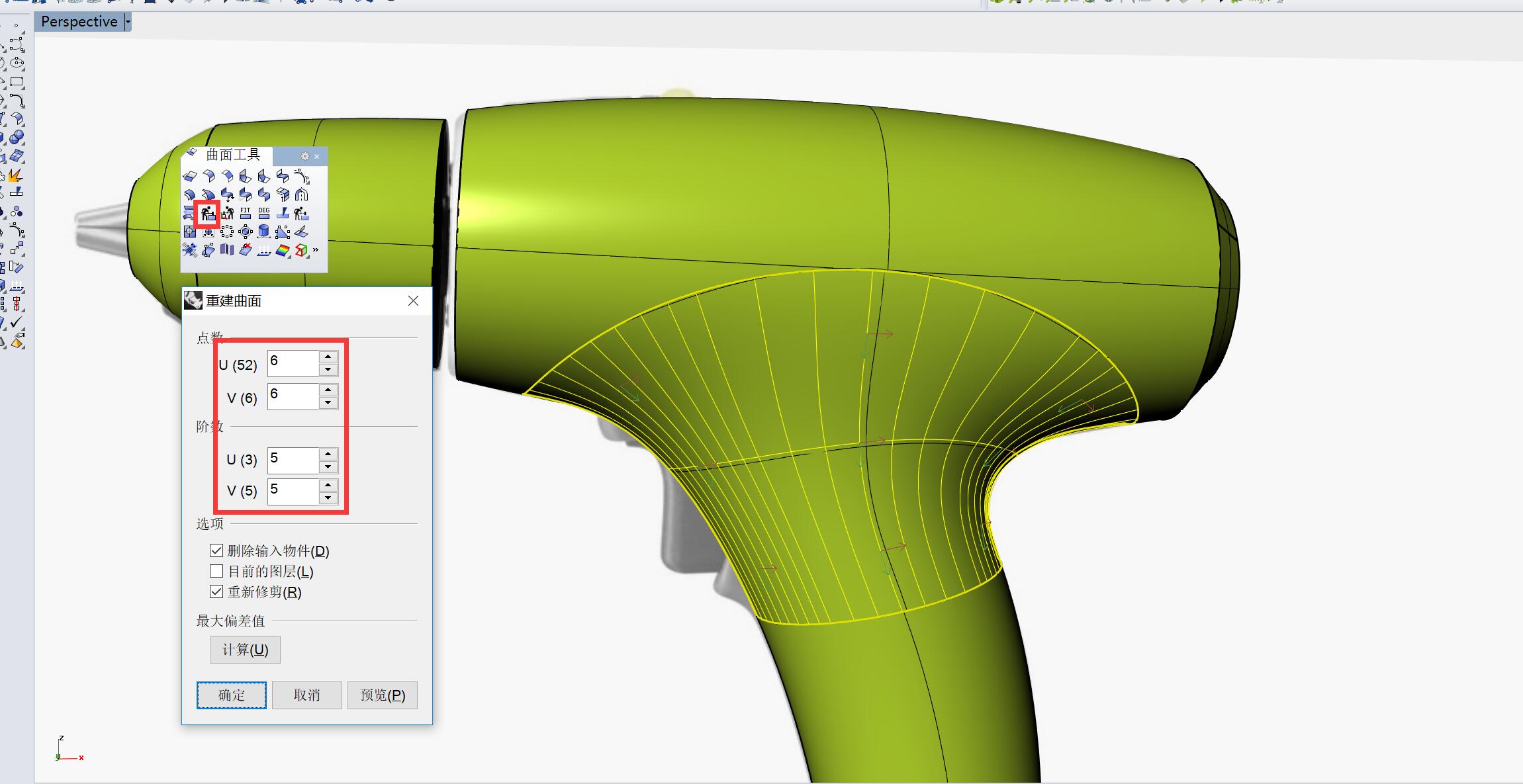

并将曲面重建成UV均为5阶6点。

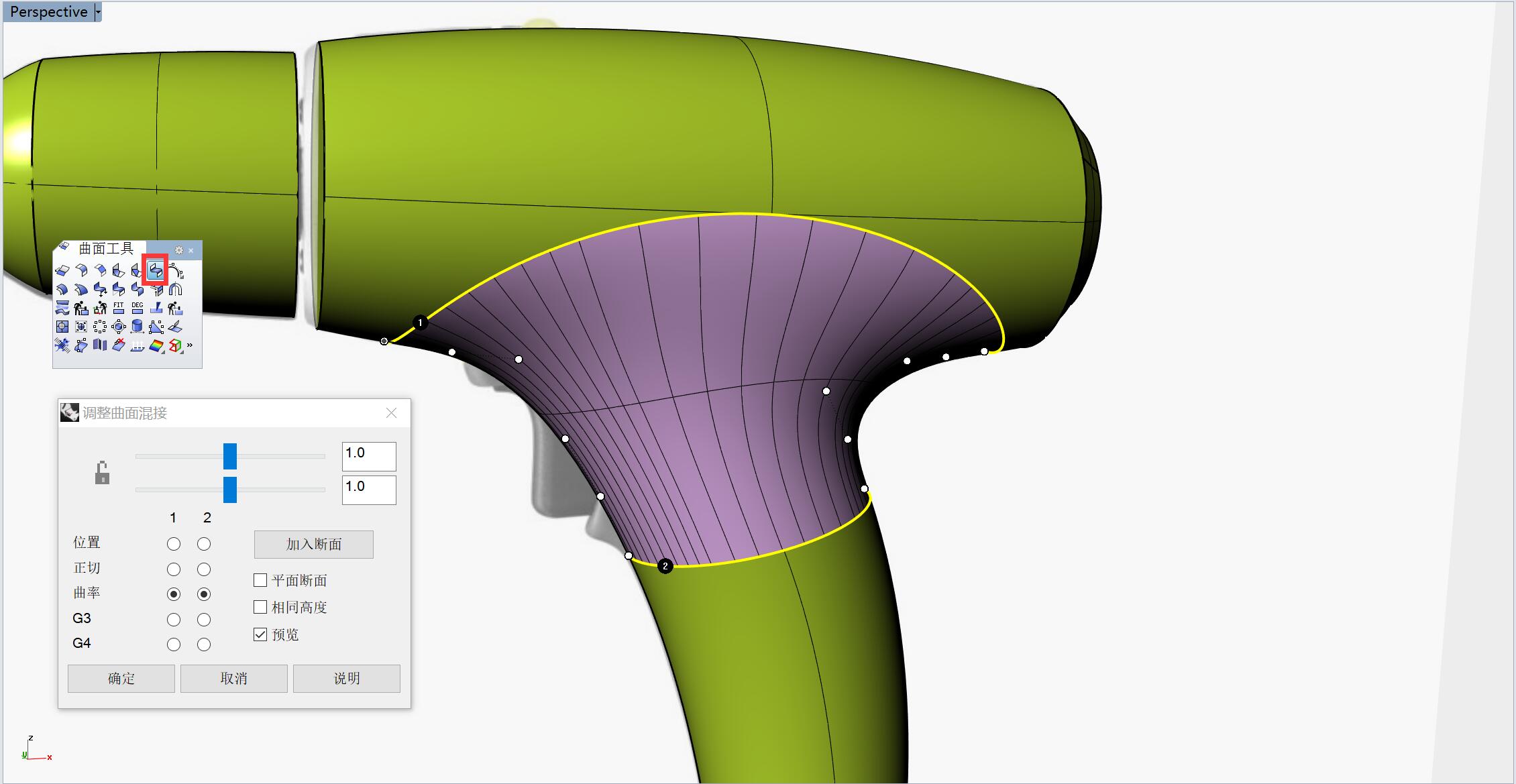

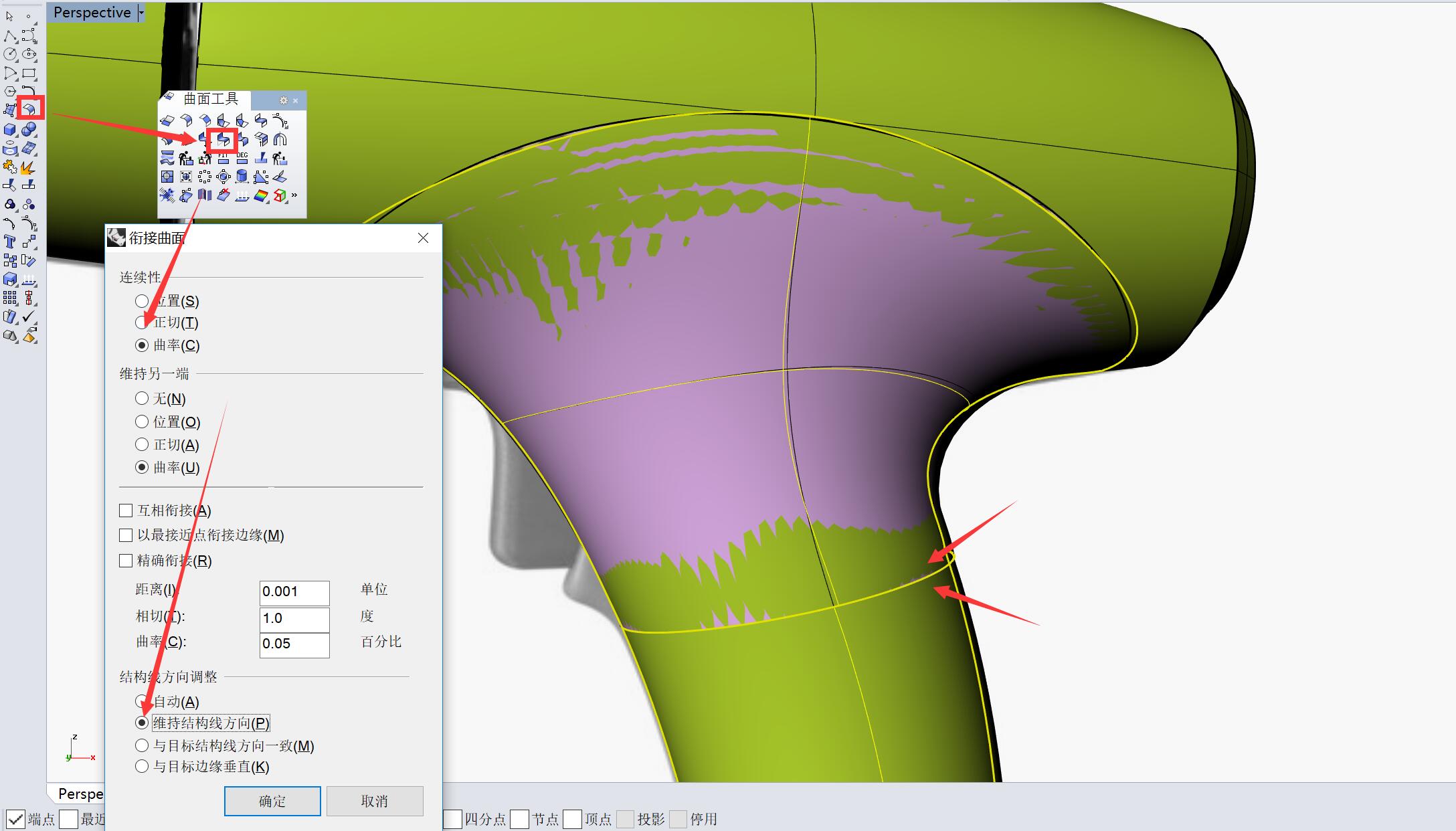

将曲面进行衔接处理，连续性为曲率。

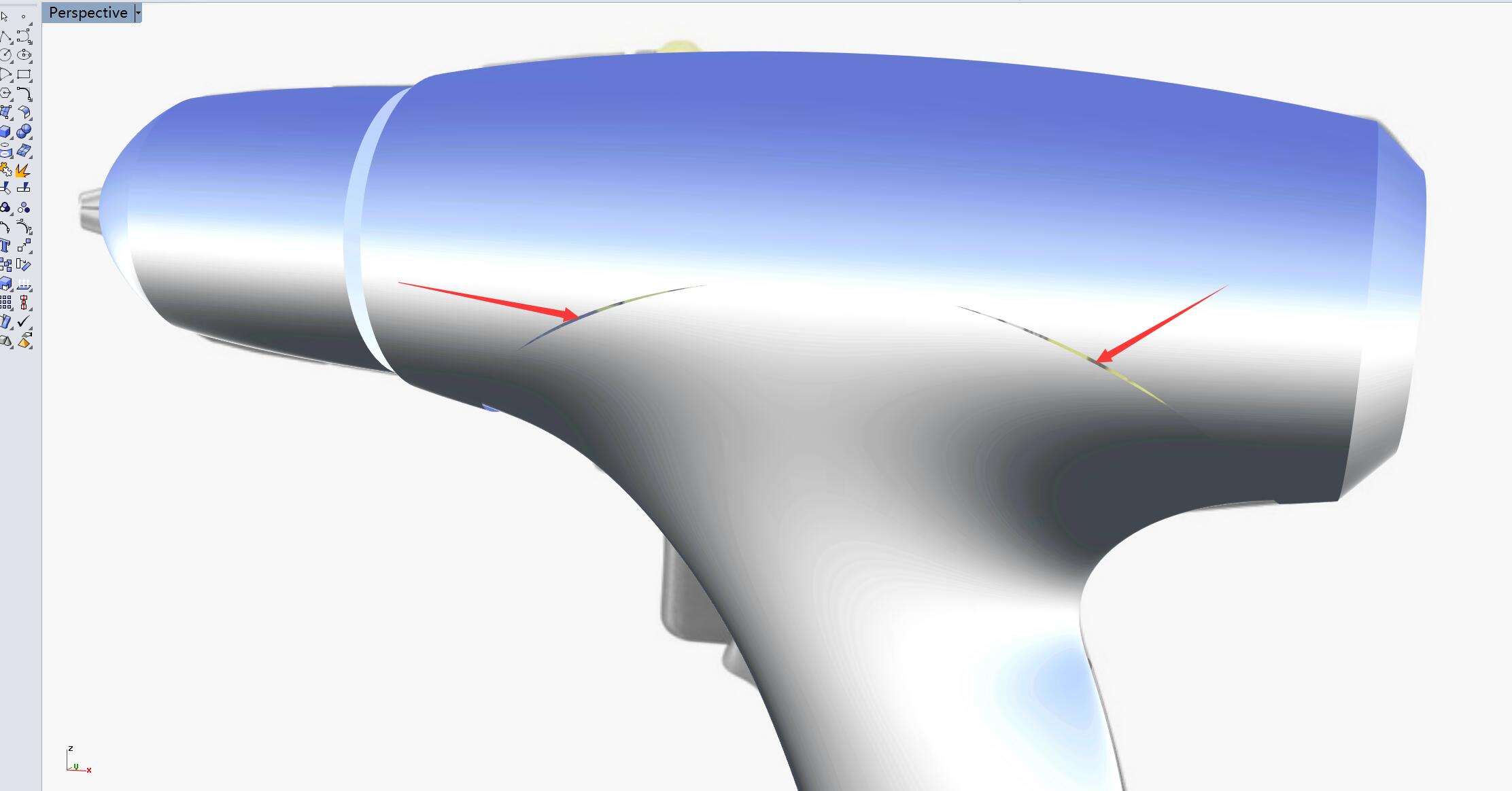

此时曲面之间连续性已经达到曲率（G2),
但曲面之间缝隙很大，曲面没法组合,
如何解决这个问题？
不增加曲面结构线的情况下，
最简面，高质量的连续性，
我的处理手法有两个，
第一个方法：把曲面阶数调高，相应的点数也就增加。
第二个方法：把曲面用结构线切割方式切割成多个最简面，
在一一对曲面进行衔接处理，可达到最简。
为了更直观的效果，这个小技巧我录制了视频，
请移步次条文章观看视频操作
http://v.qq.com/vplus/ed5db8c8b71a0eec8cd6e6189ae90664?page=video

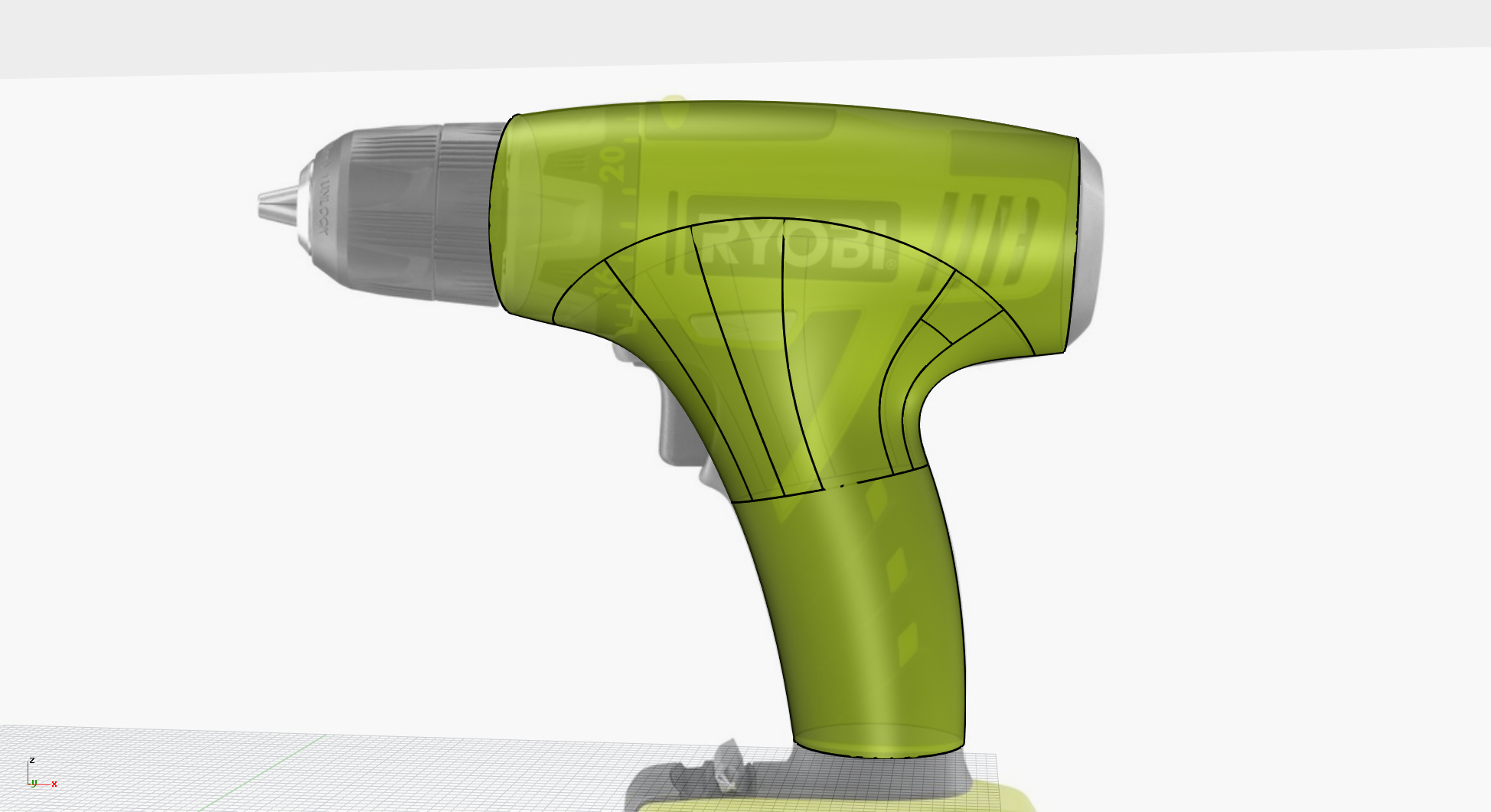

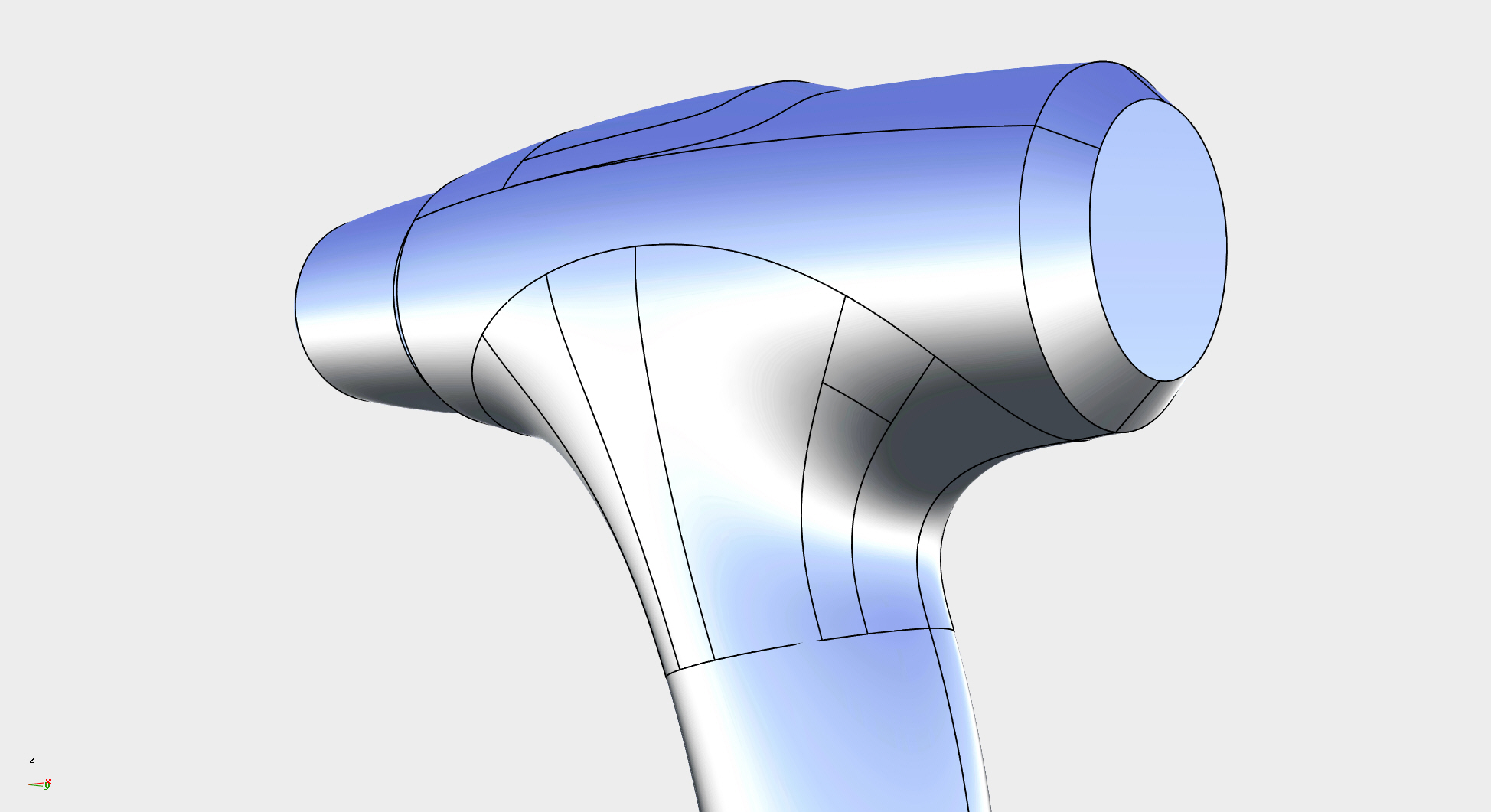

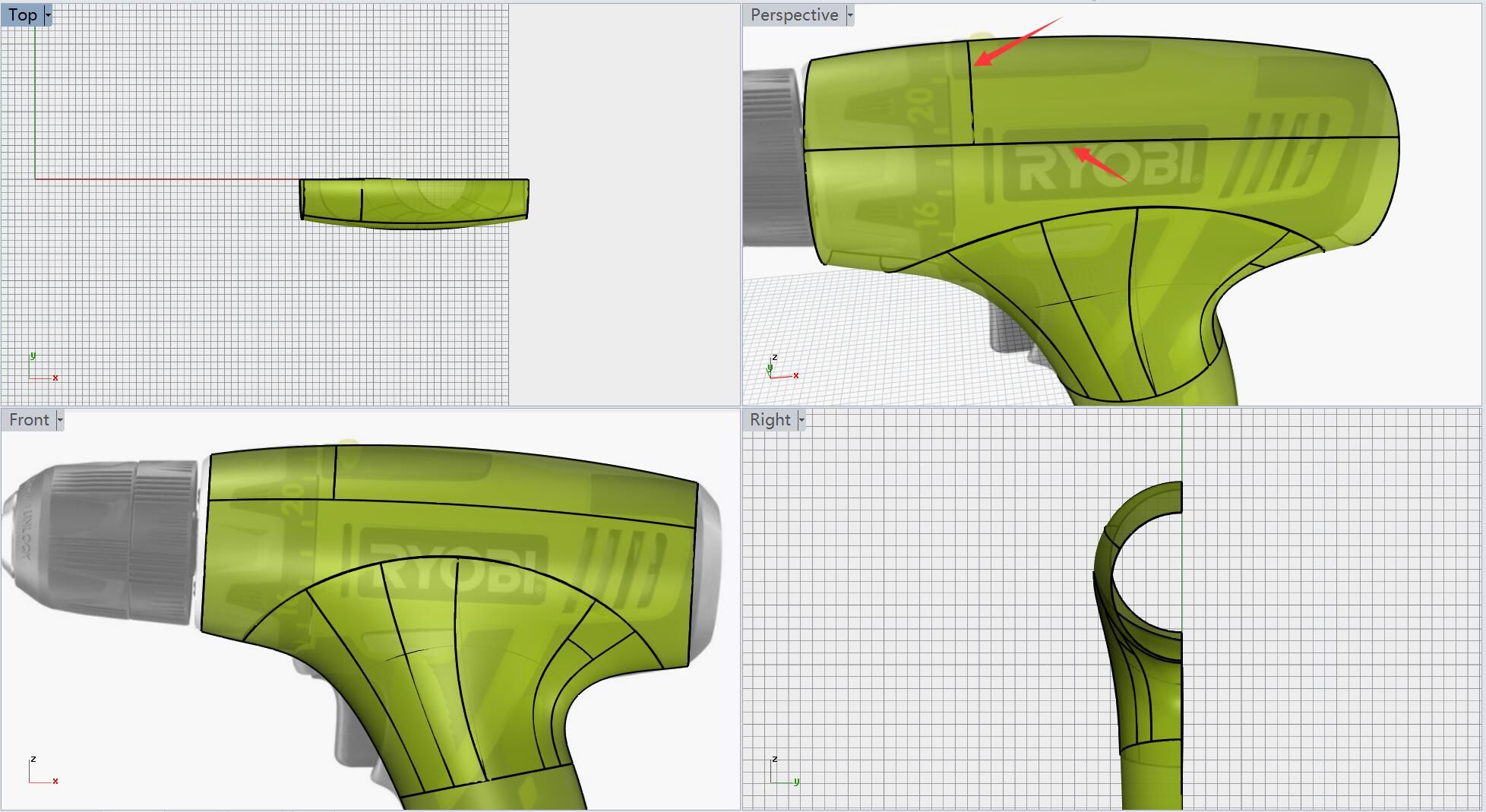

绘制细分曲面，已结构线方式对曲面进行分割，
位置如下。

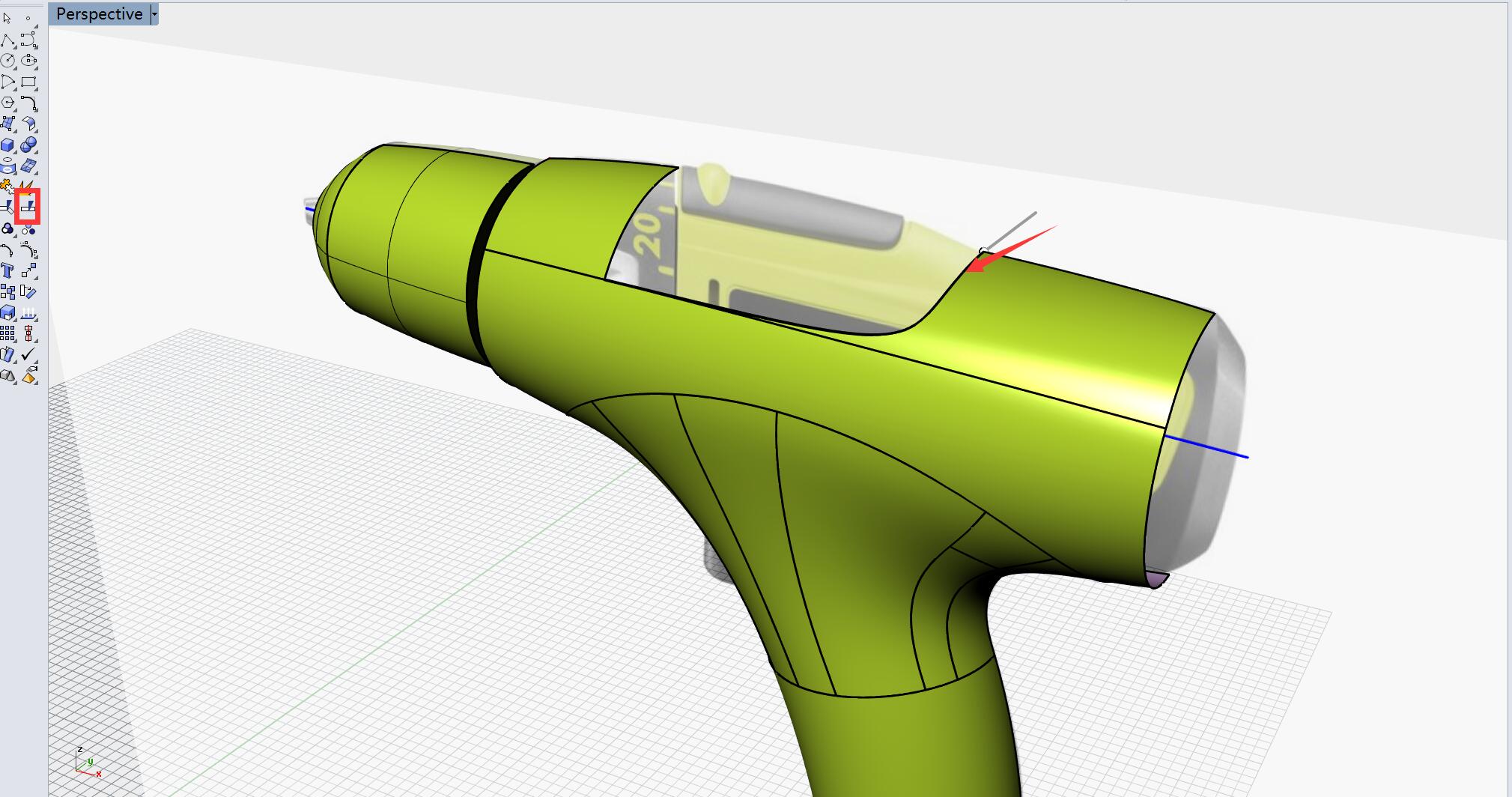

曲面缩回处理后，打开控制点，进行如下调整。

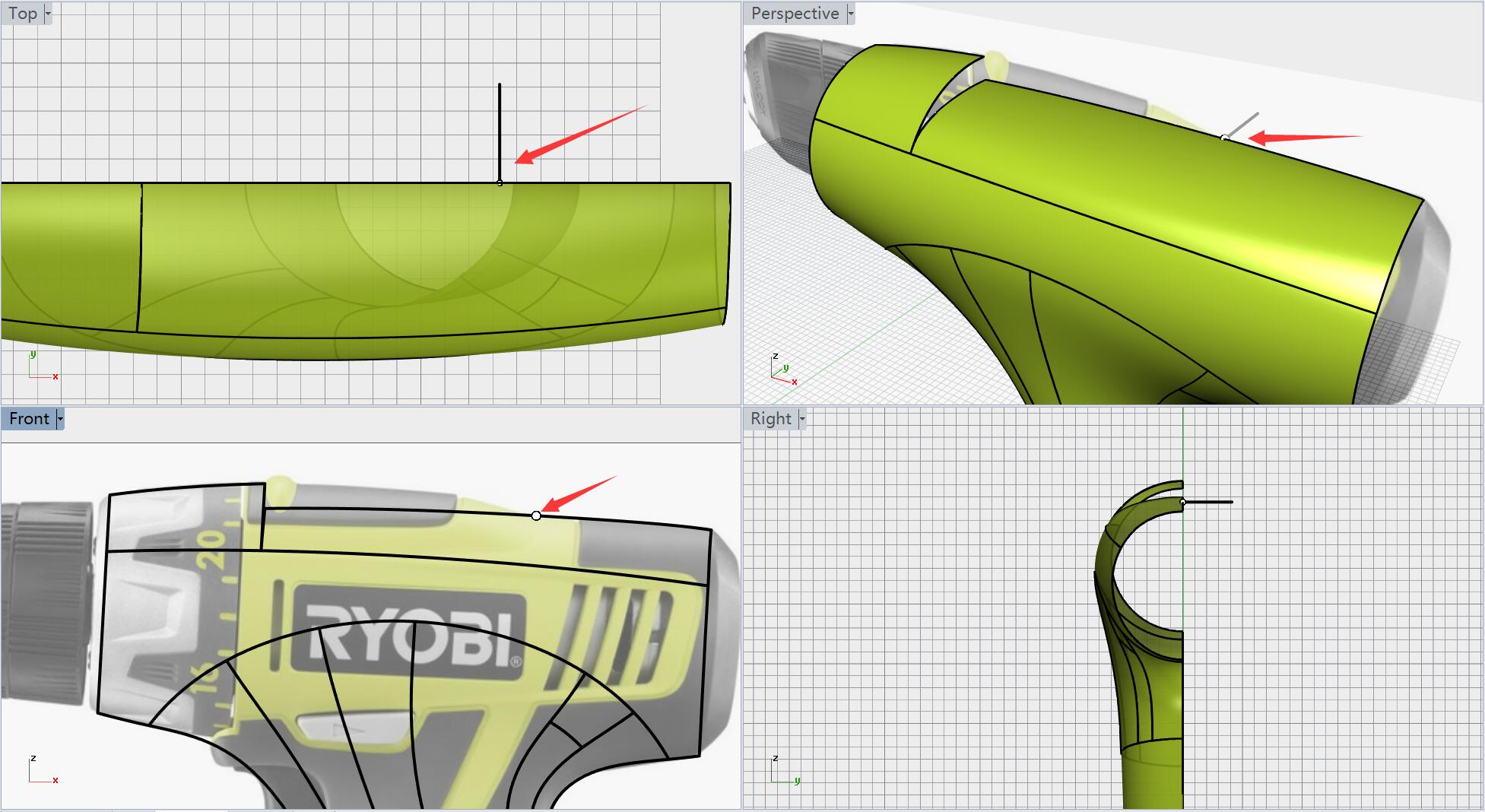

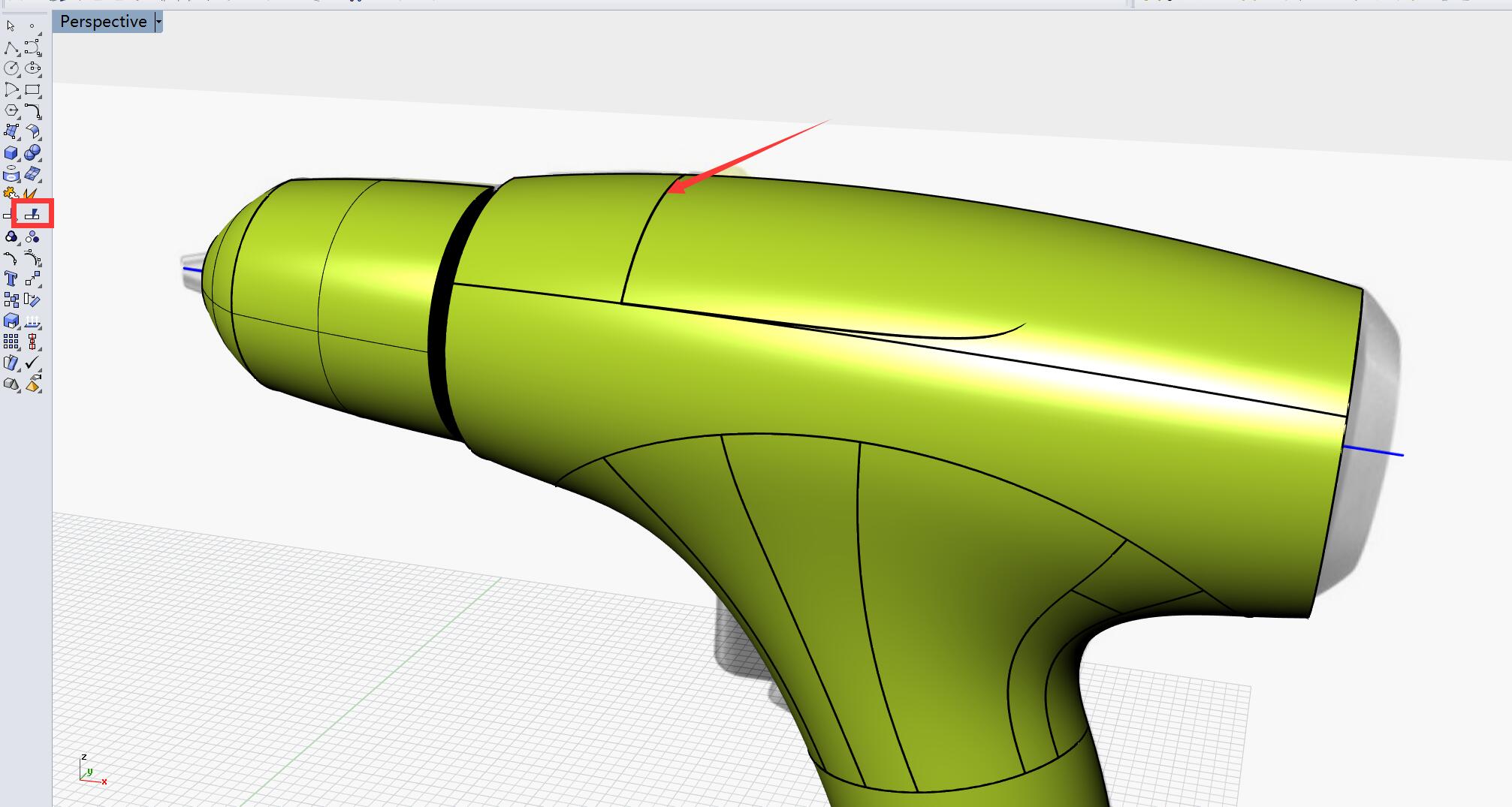

在如下位置绘制一条辅助线。

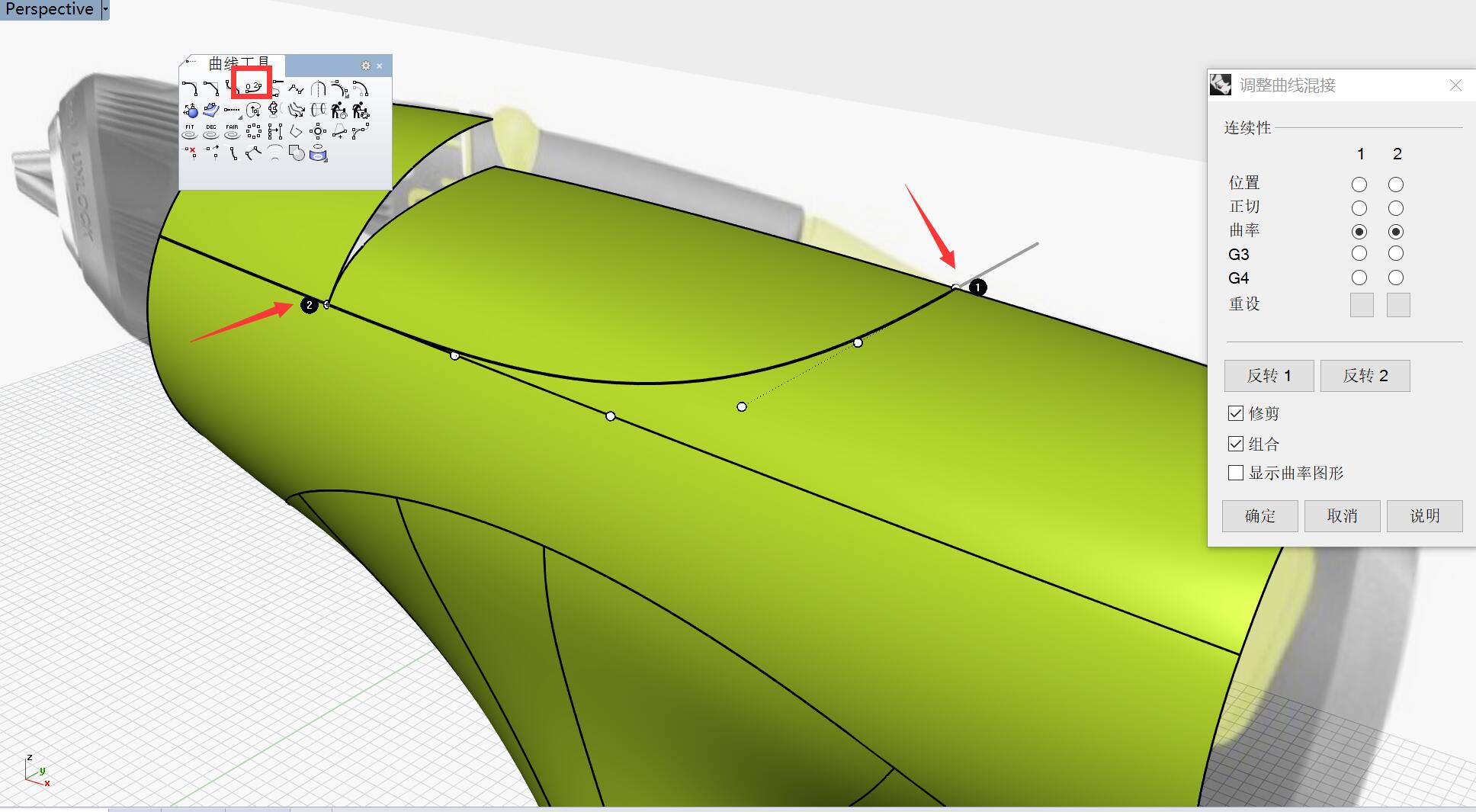

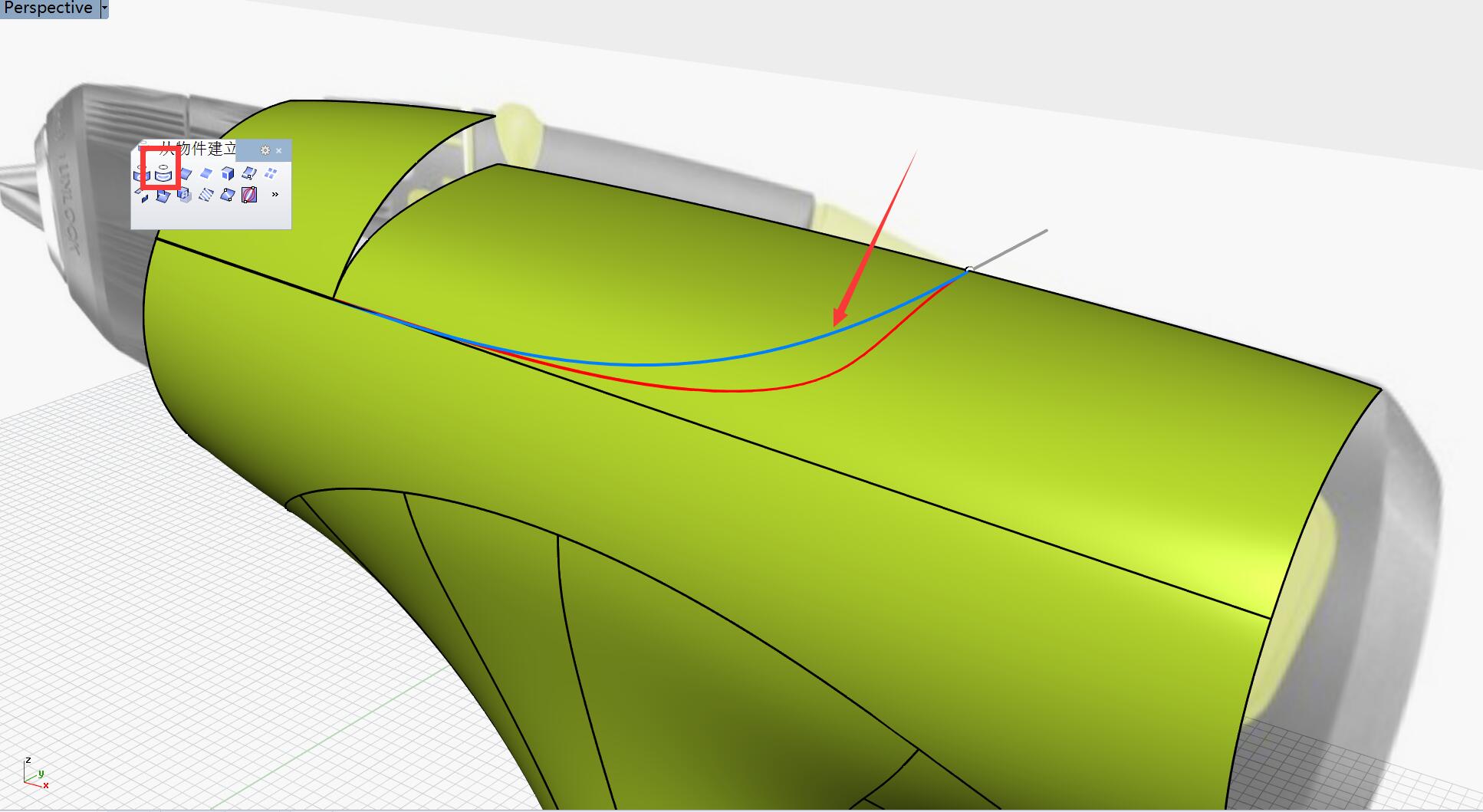

在1和2段混接出一条过度曲线。
将曲线拉回至曲面。
用拉回后曲线对曲面进行修剪。

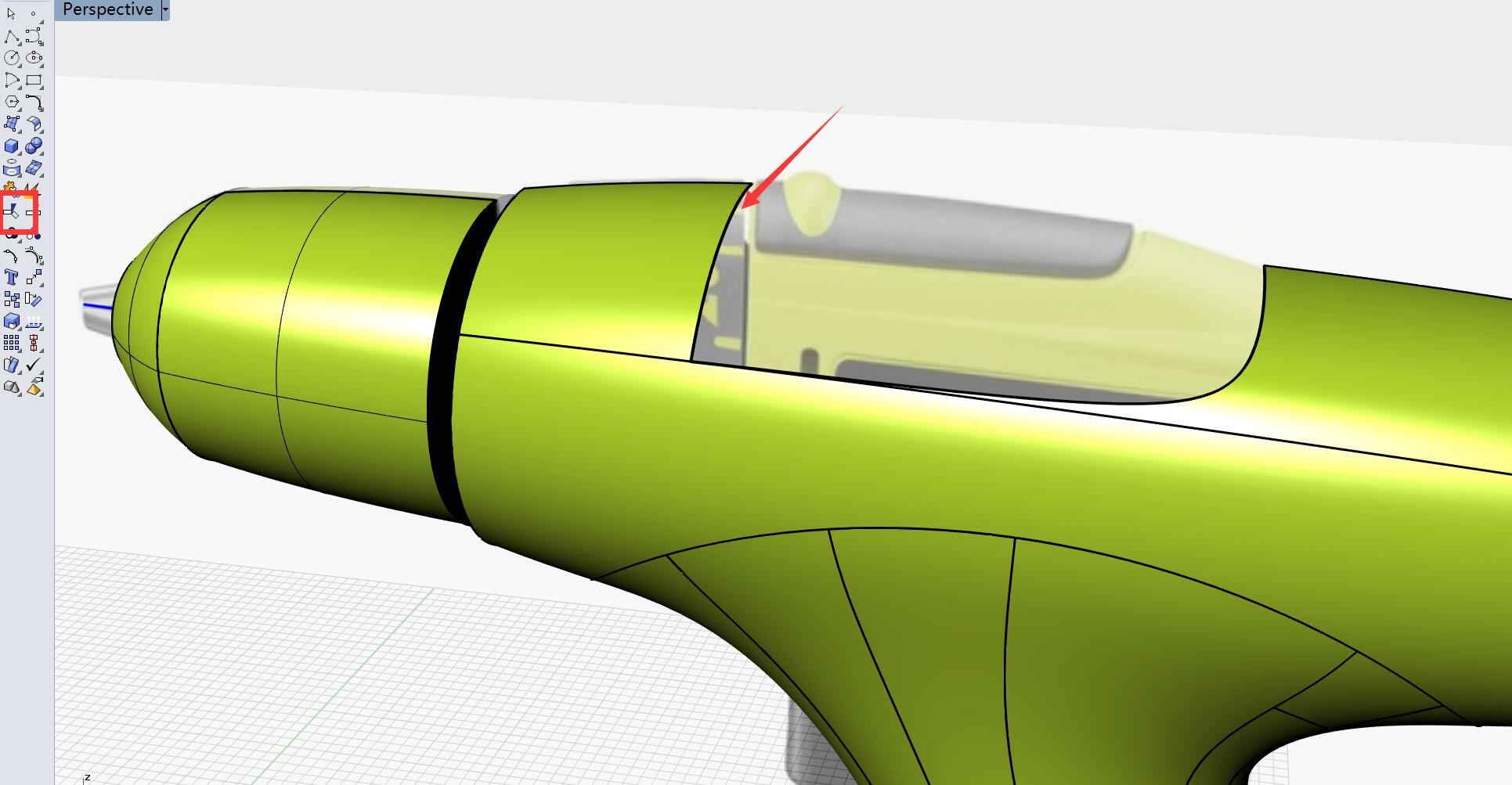

将曲面取消修剪。

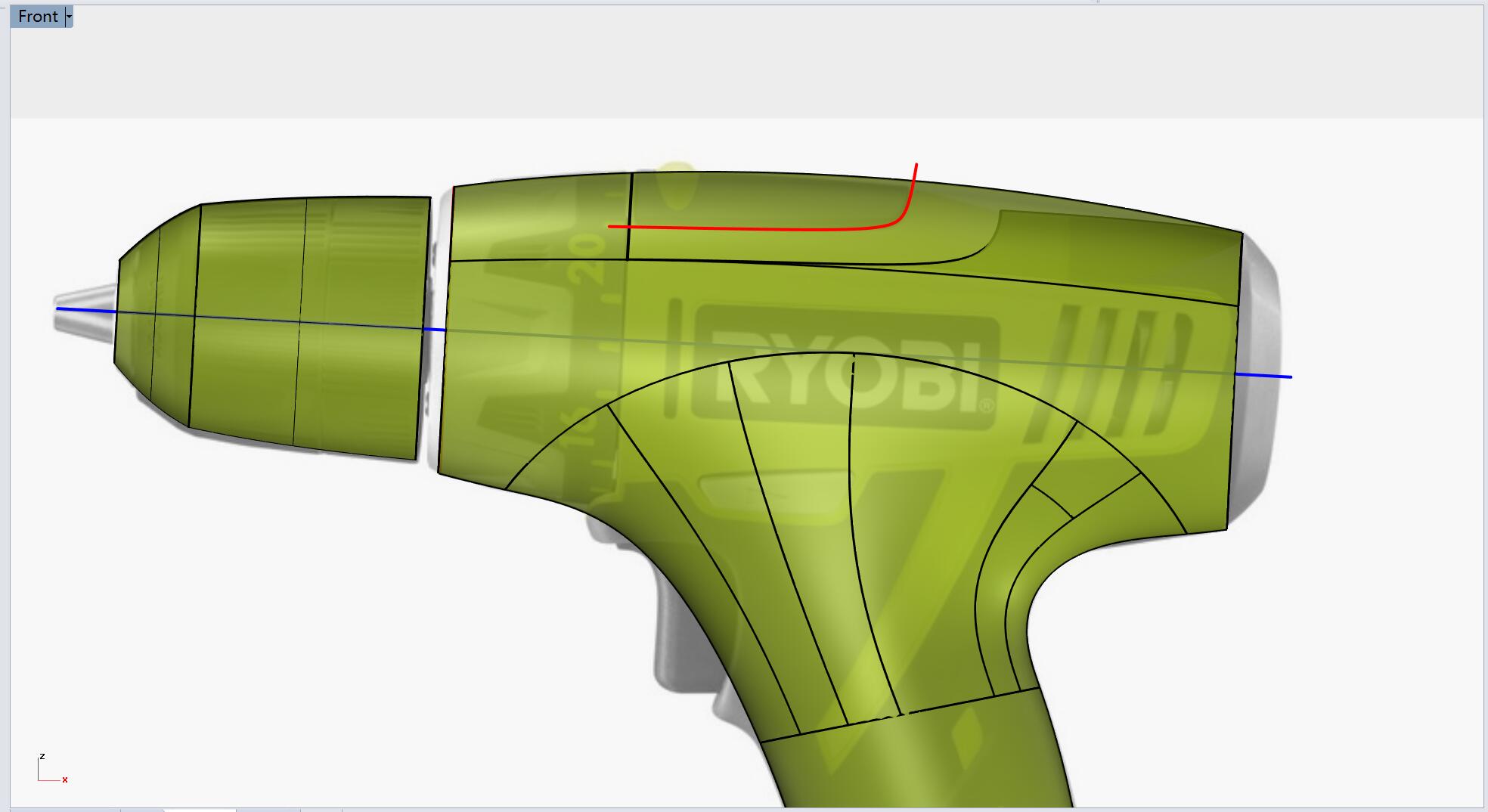

切换回侧视图，绘制如下曲线，并对曲面进行修剪。

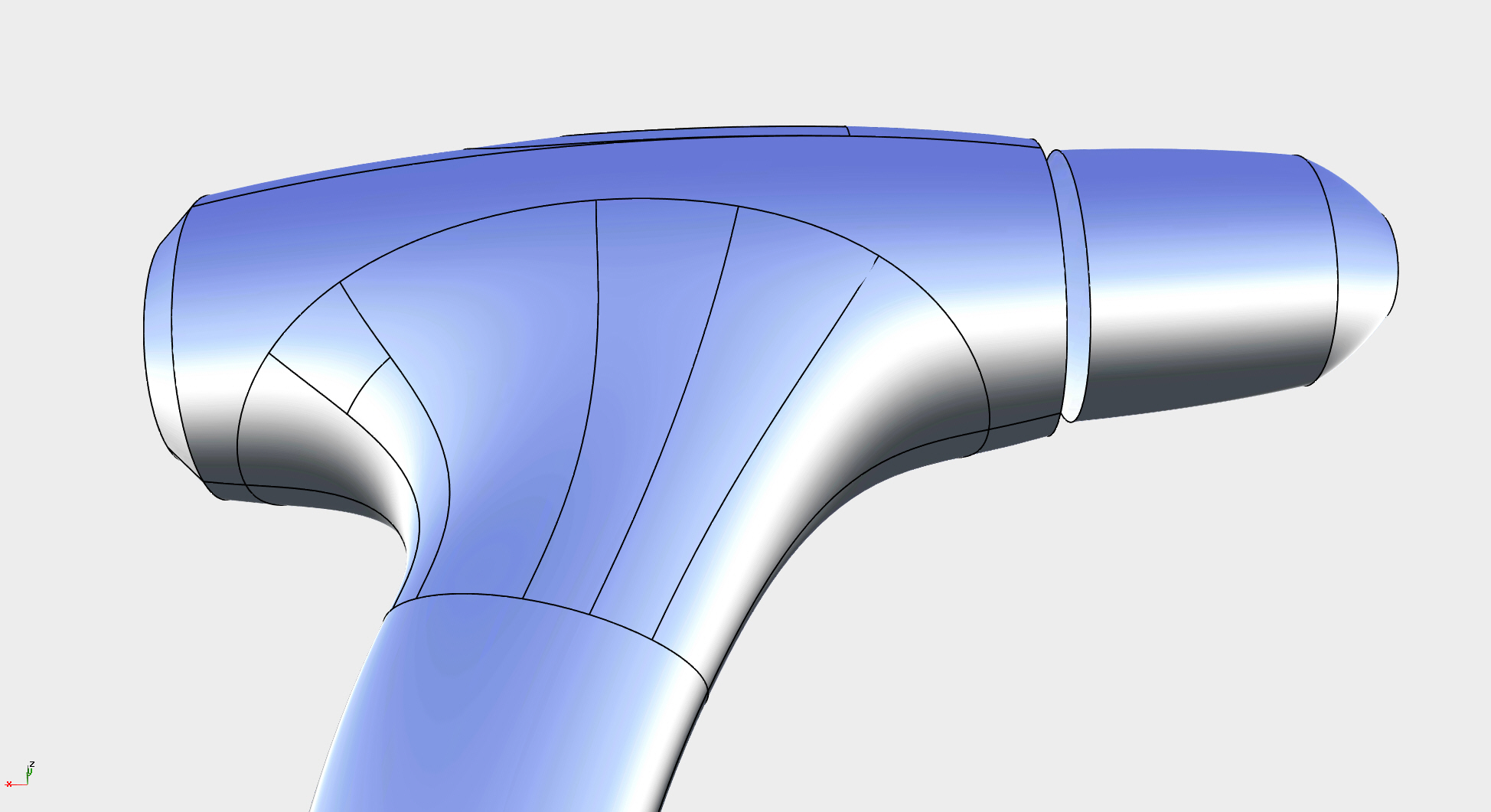

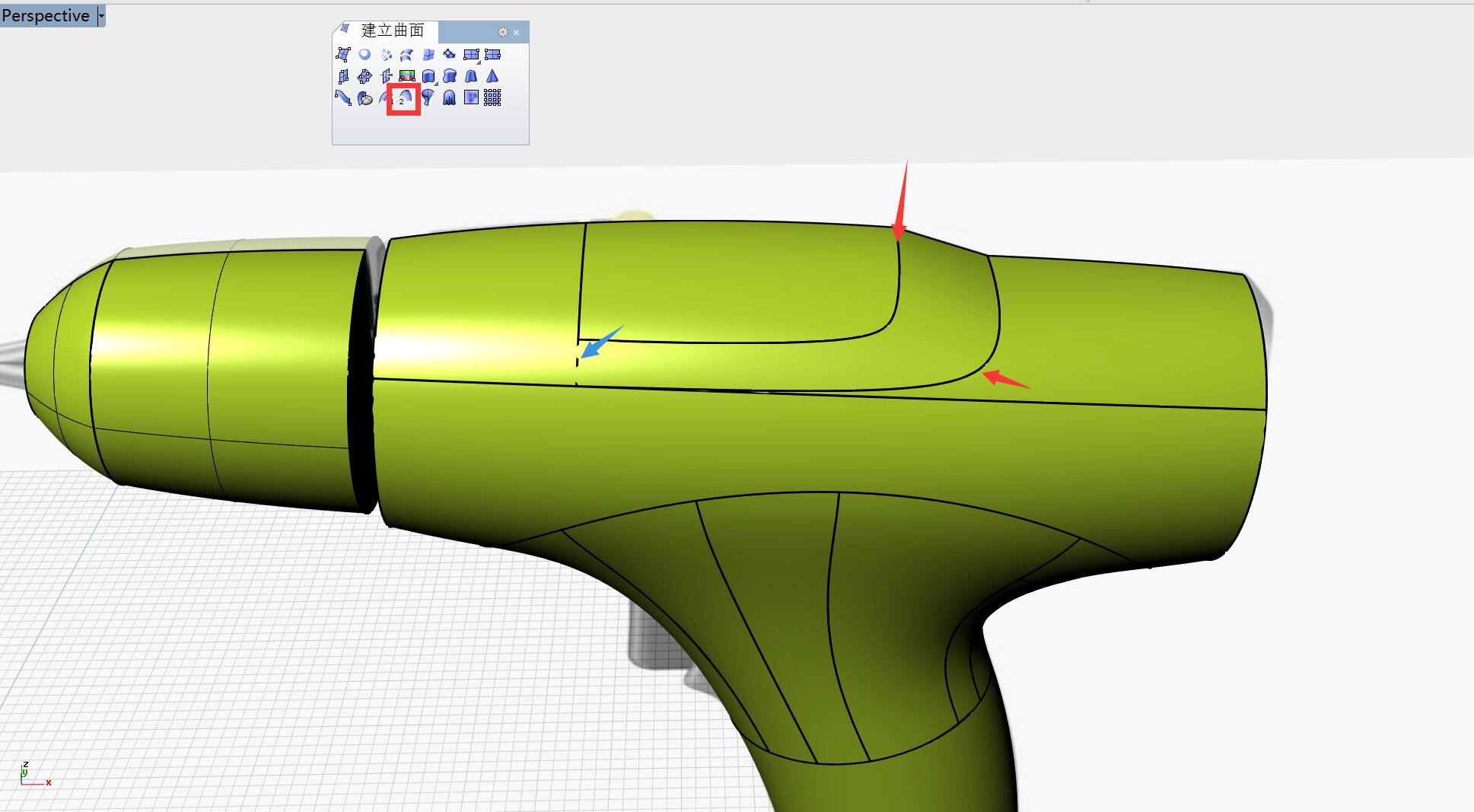

双轨成型生成曲面。

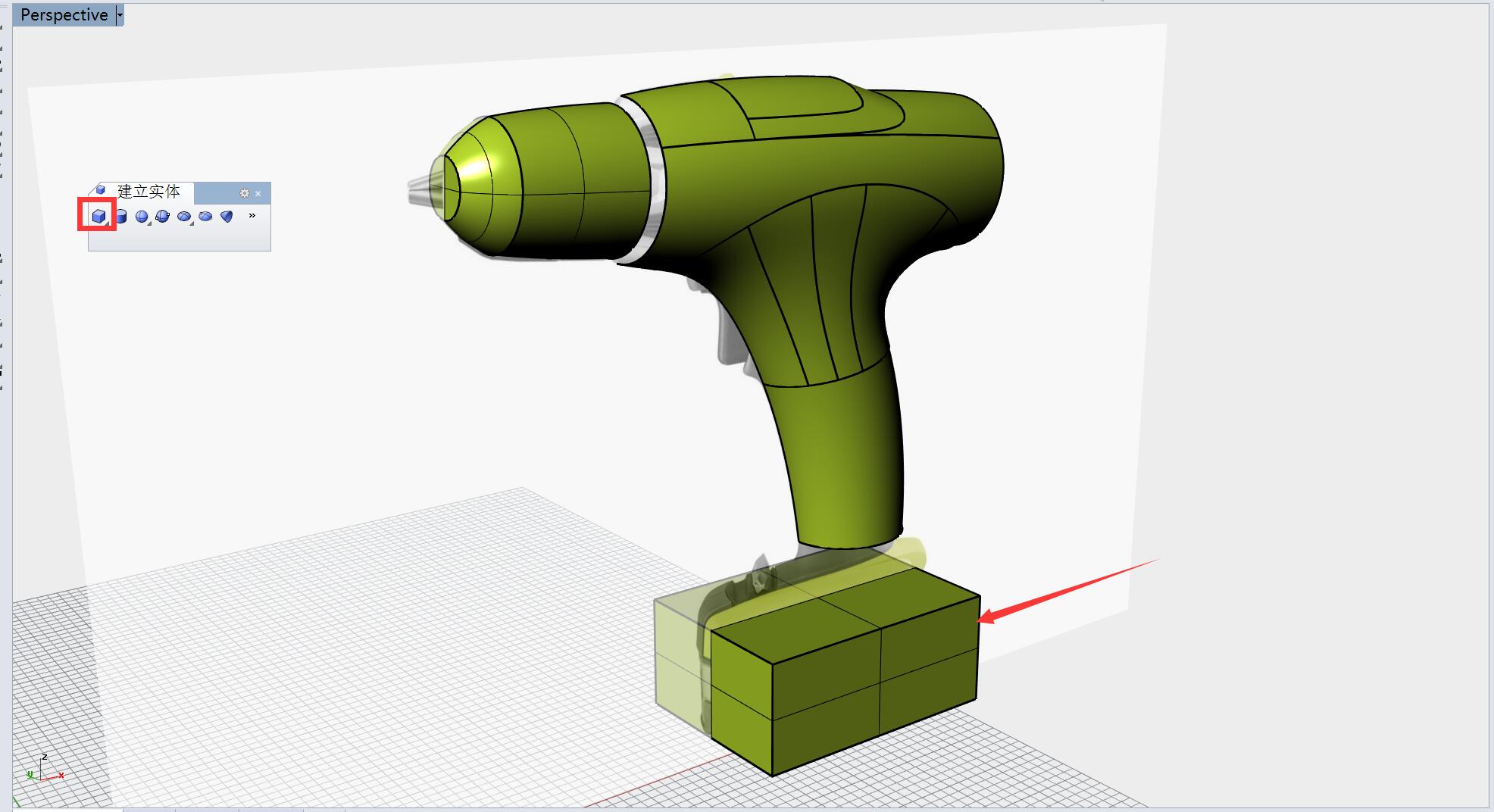

根据底座大小，绘制会立方体。

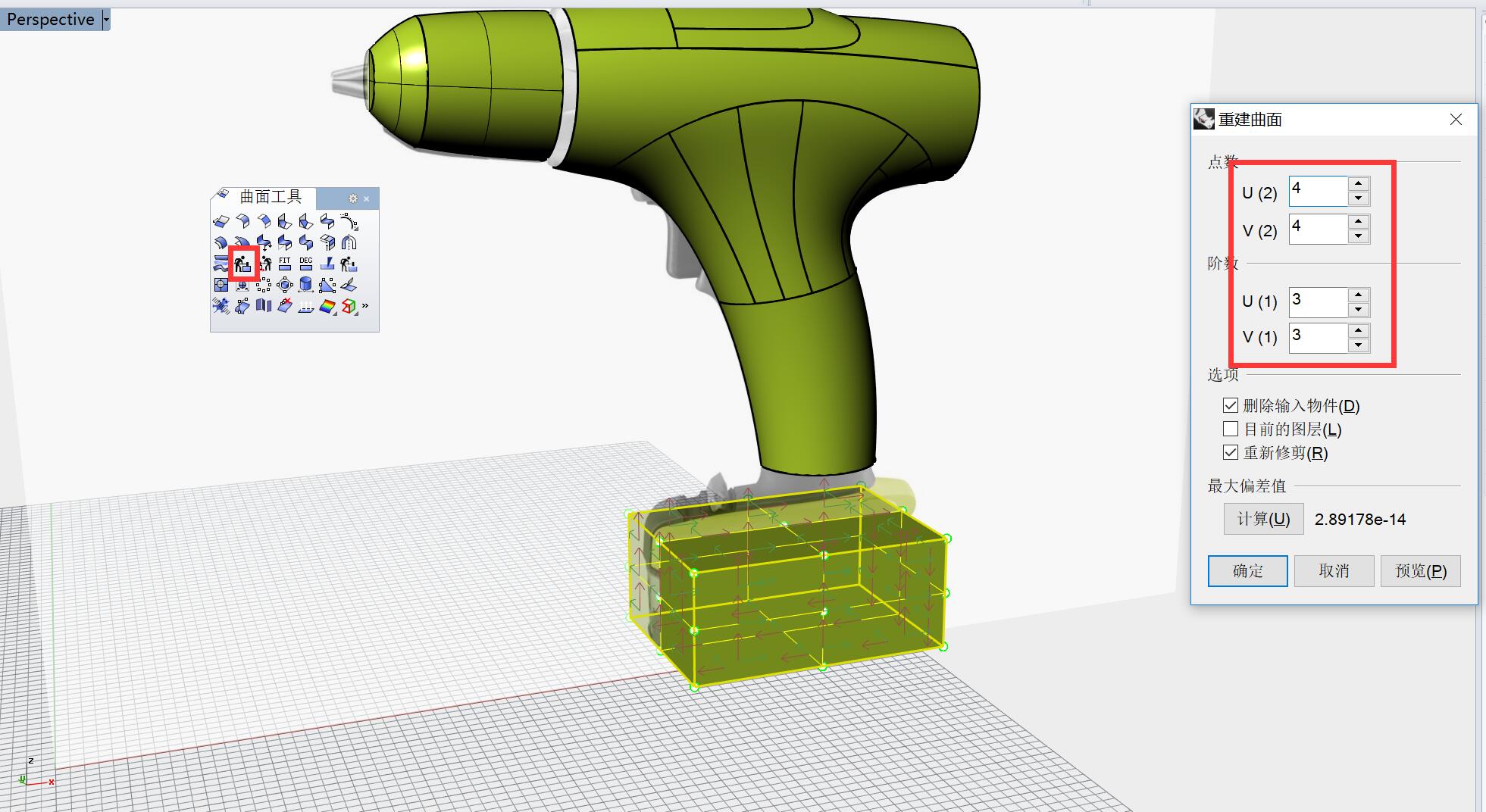

将立方体炸开后将所有平面重建成UV均为3阶4点。

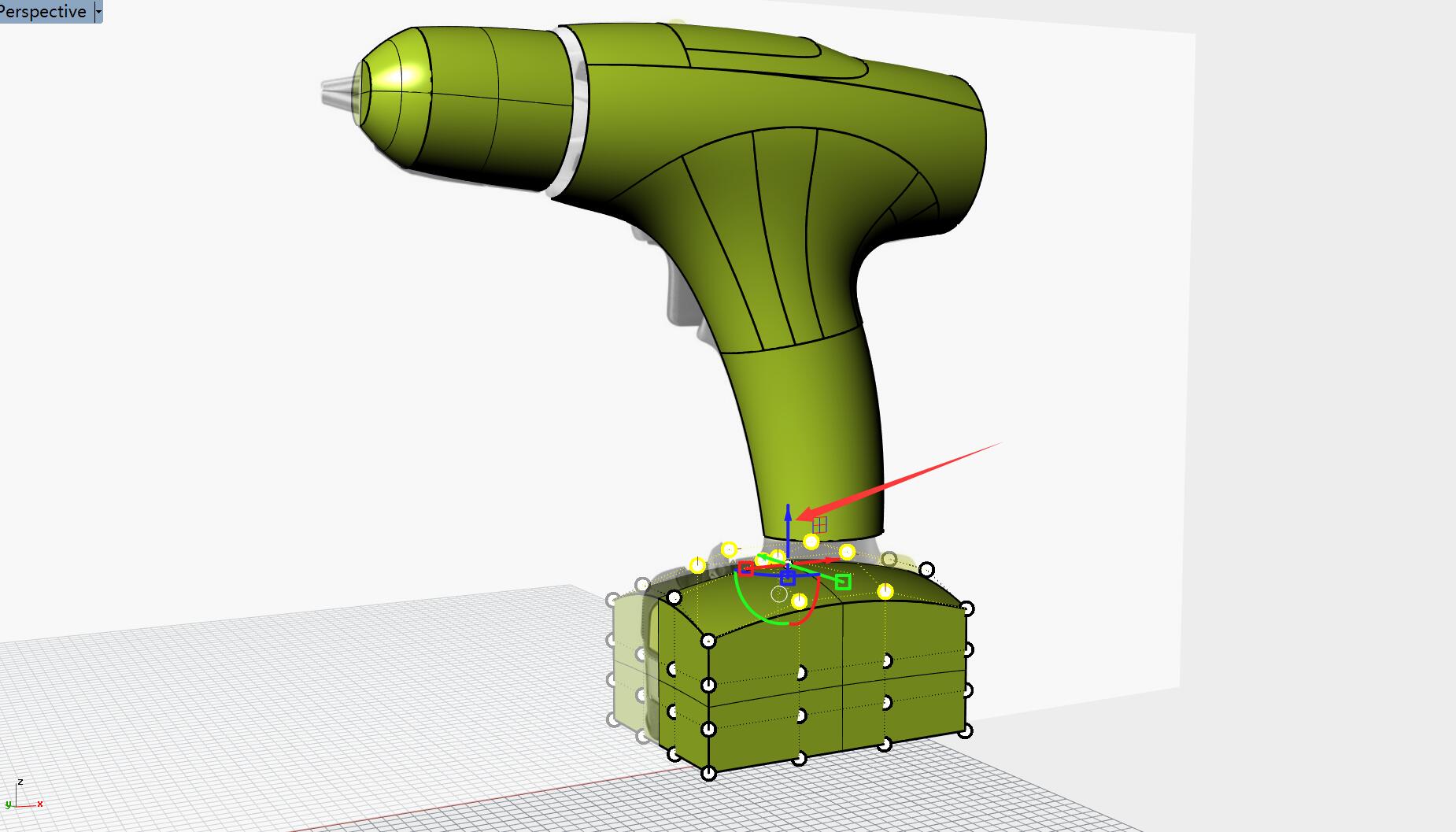

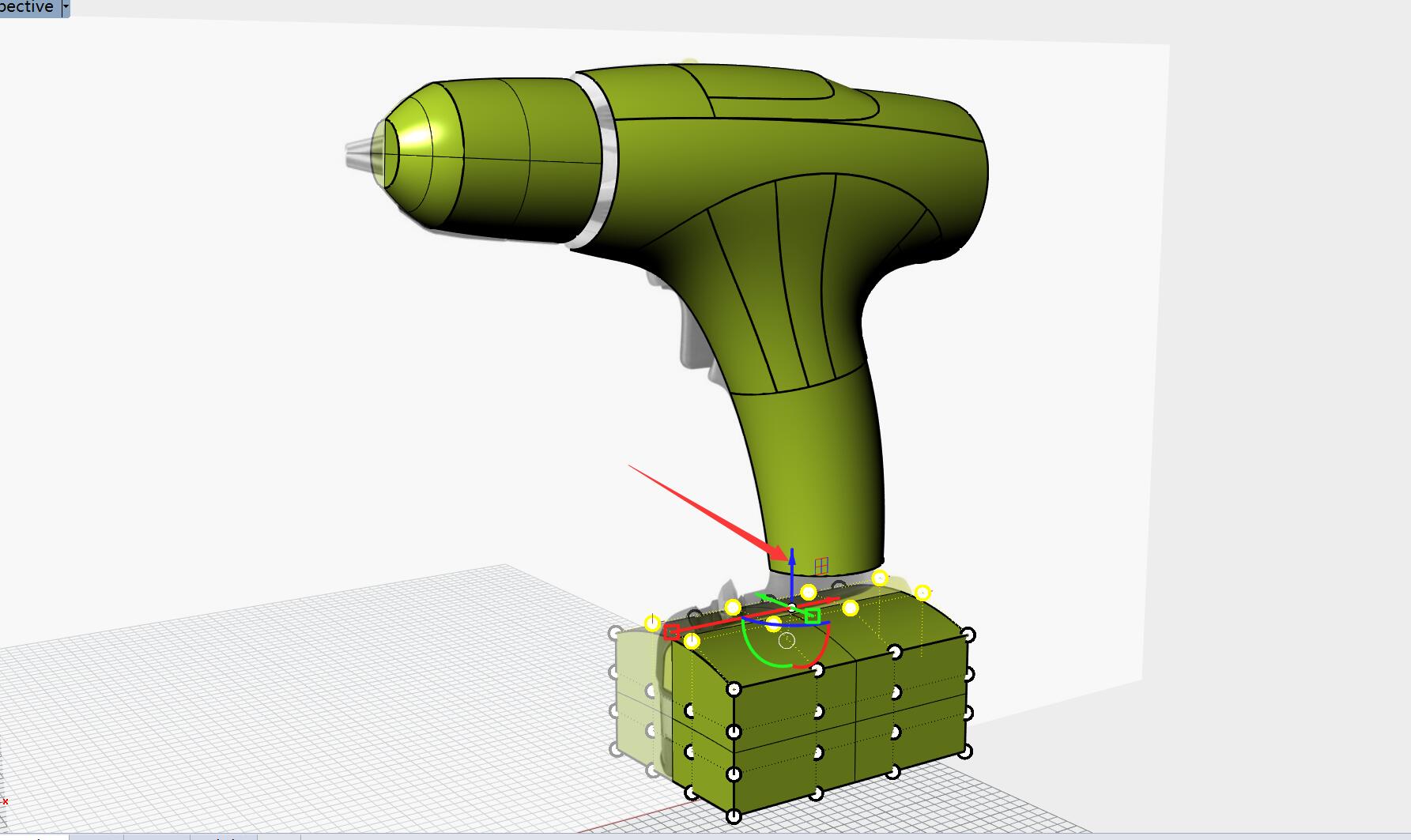

通过调点方式，调整相应控制点，达到造型目的。

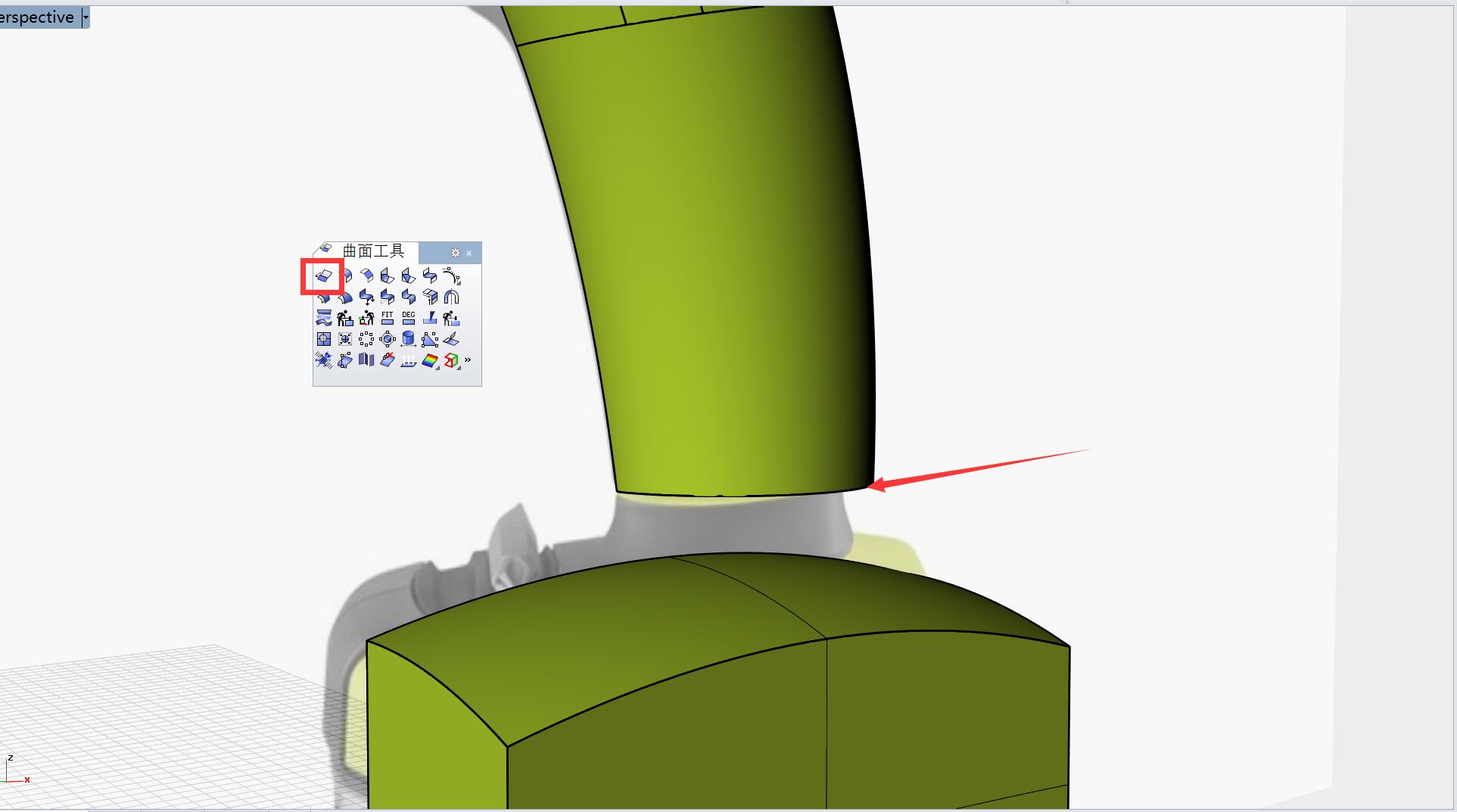

延长手柄部分曲面，长度达到和底座曲面相交即可。

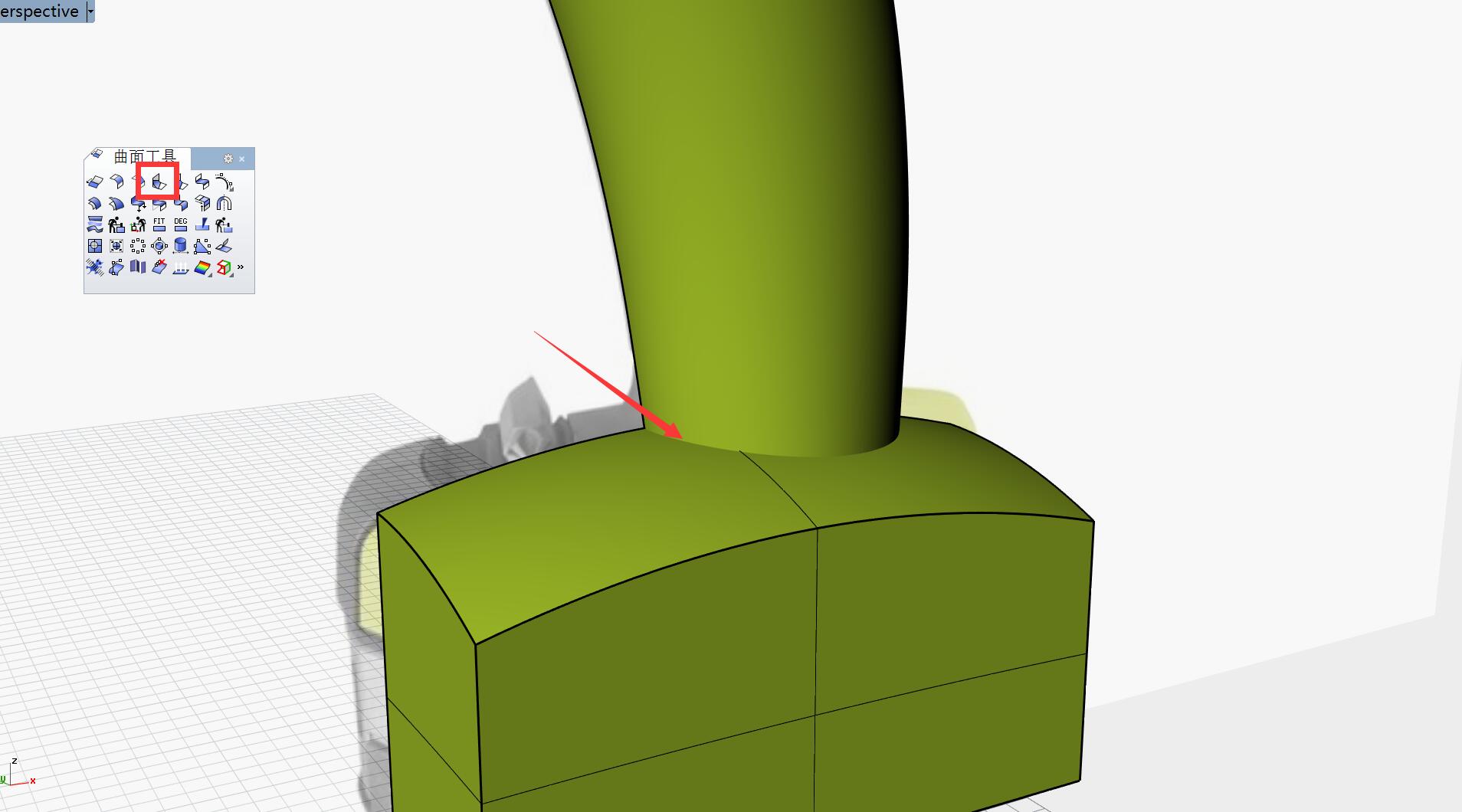

并用曲面倒角工具对两曲面进行倒角处理。

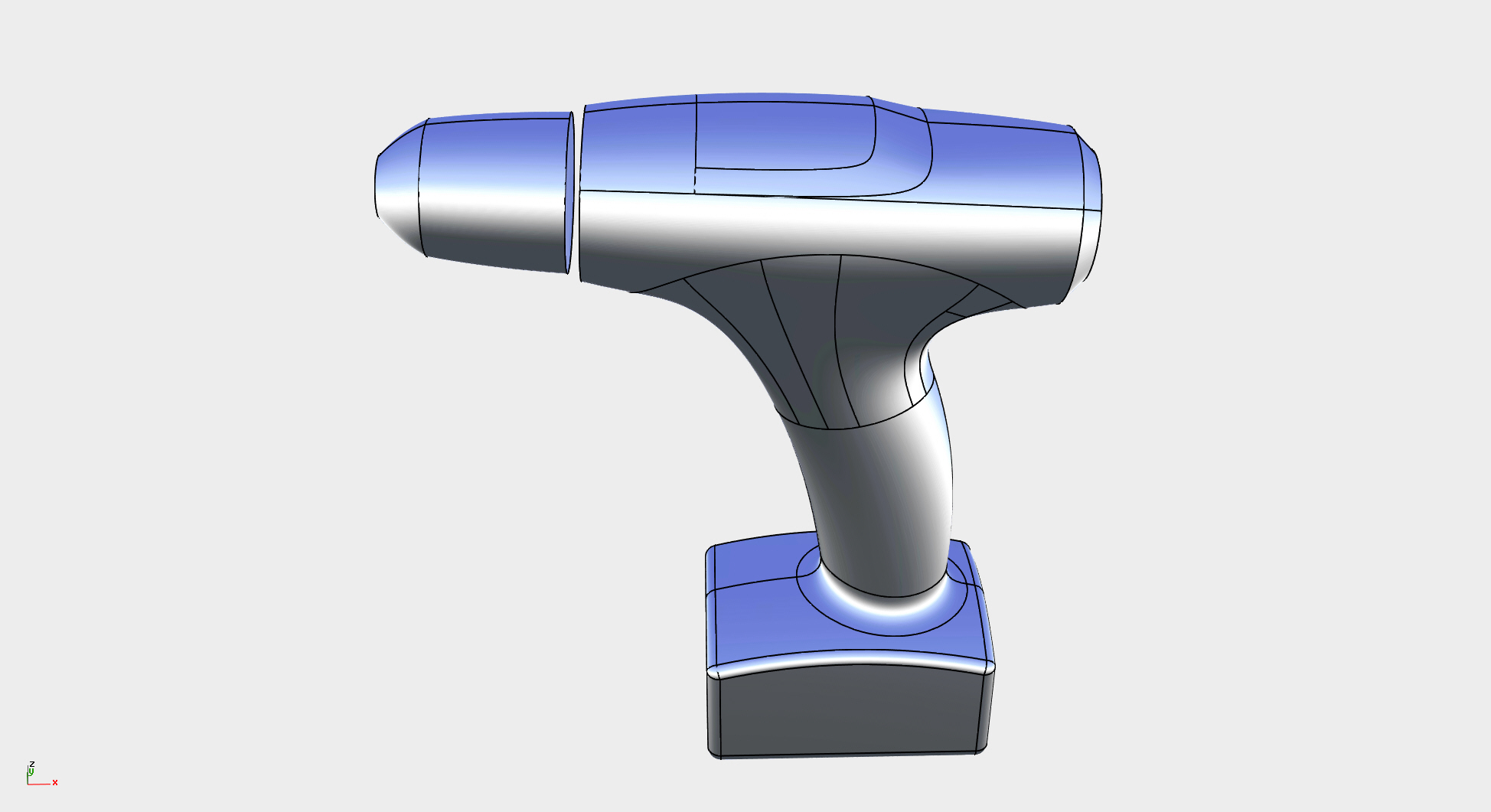

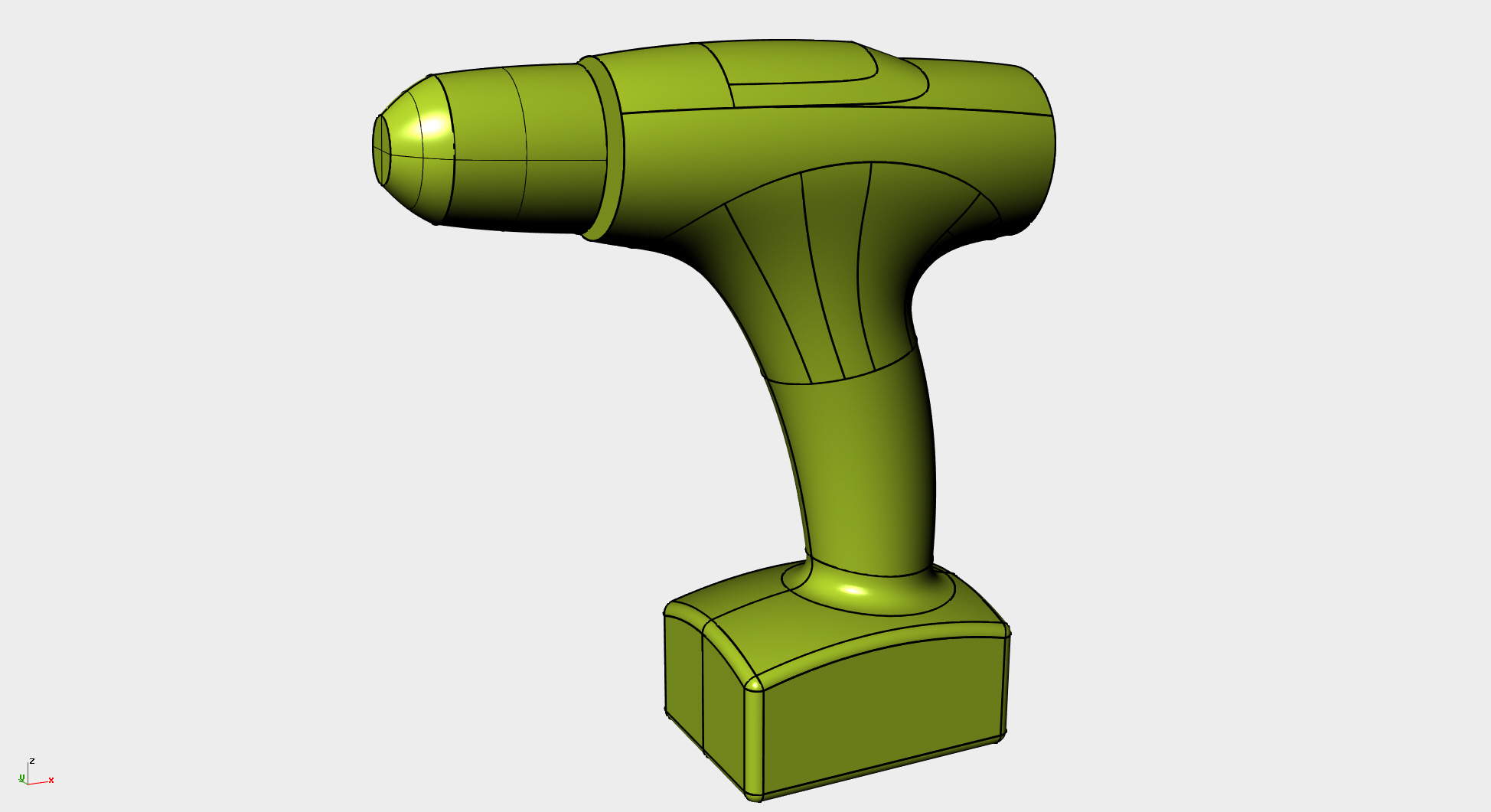

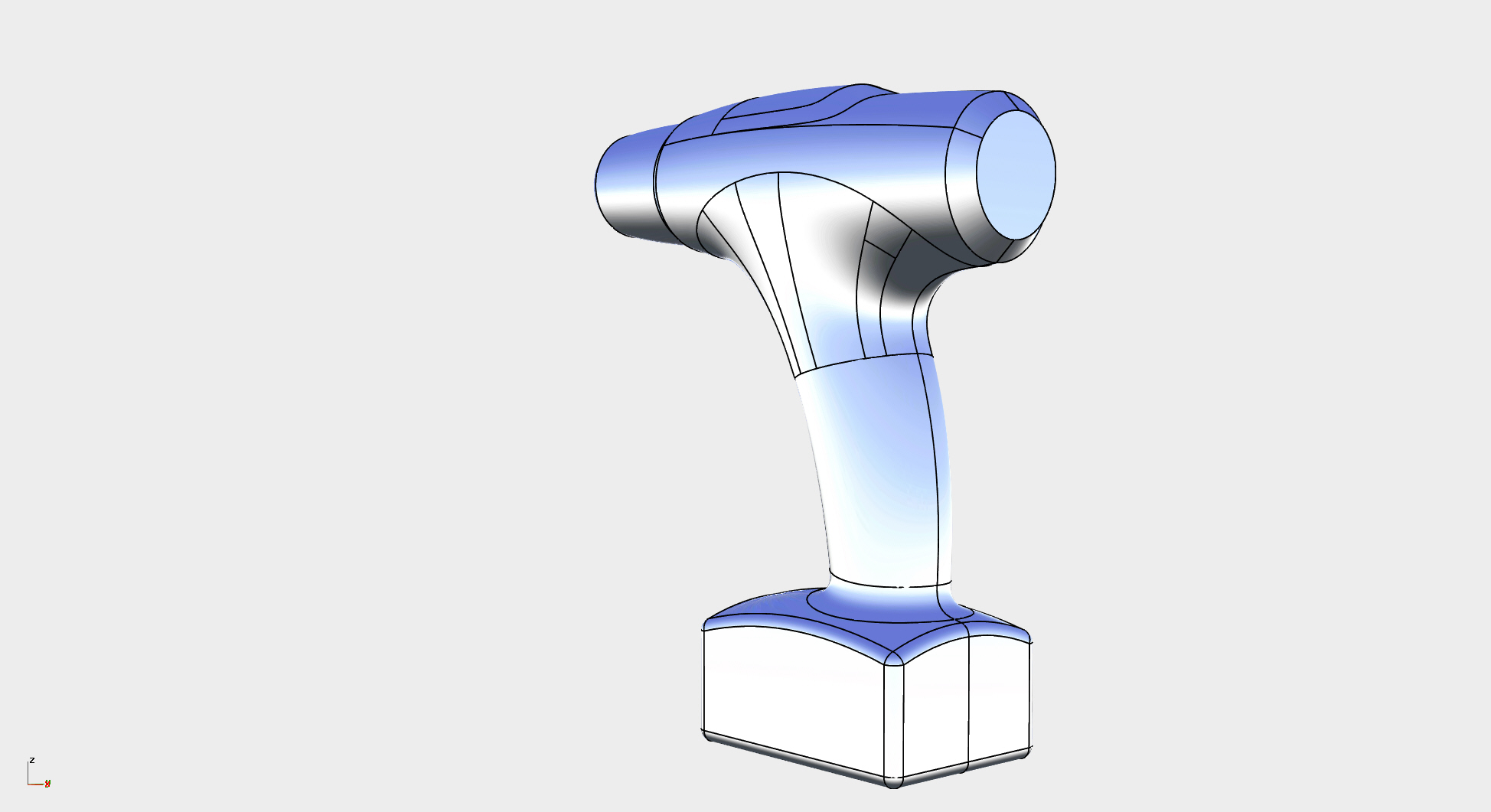

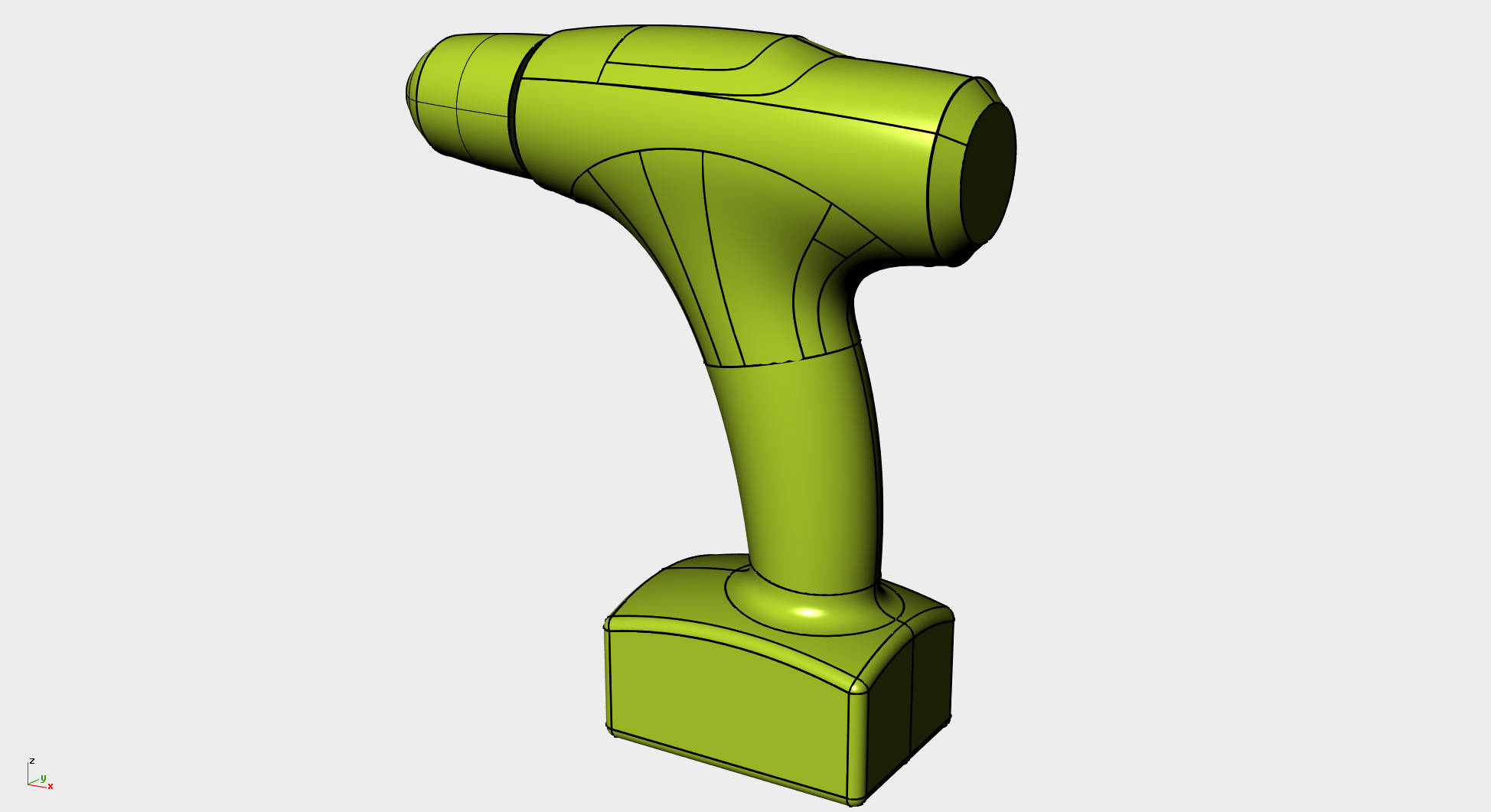

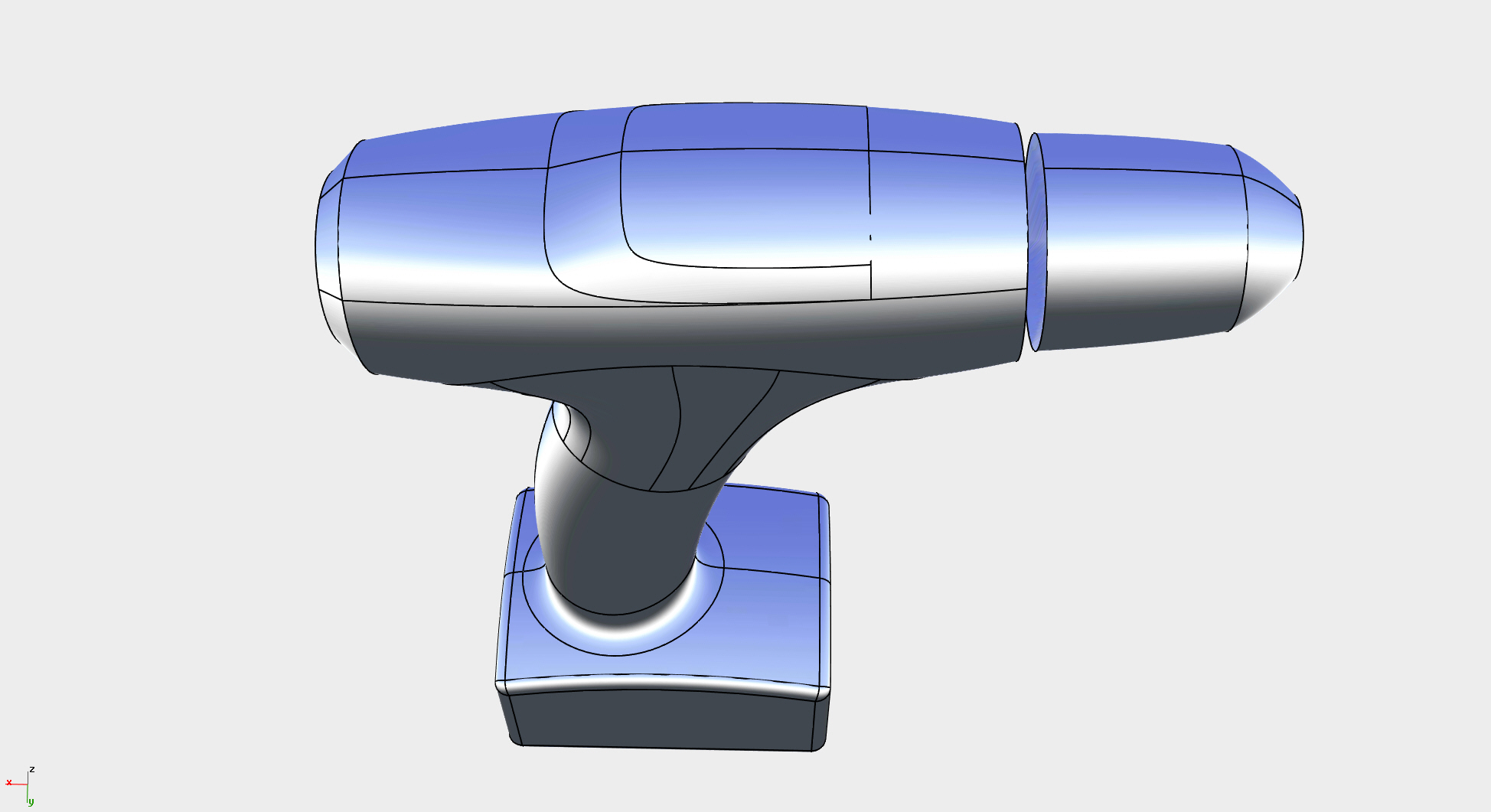

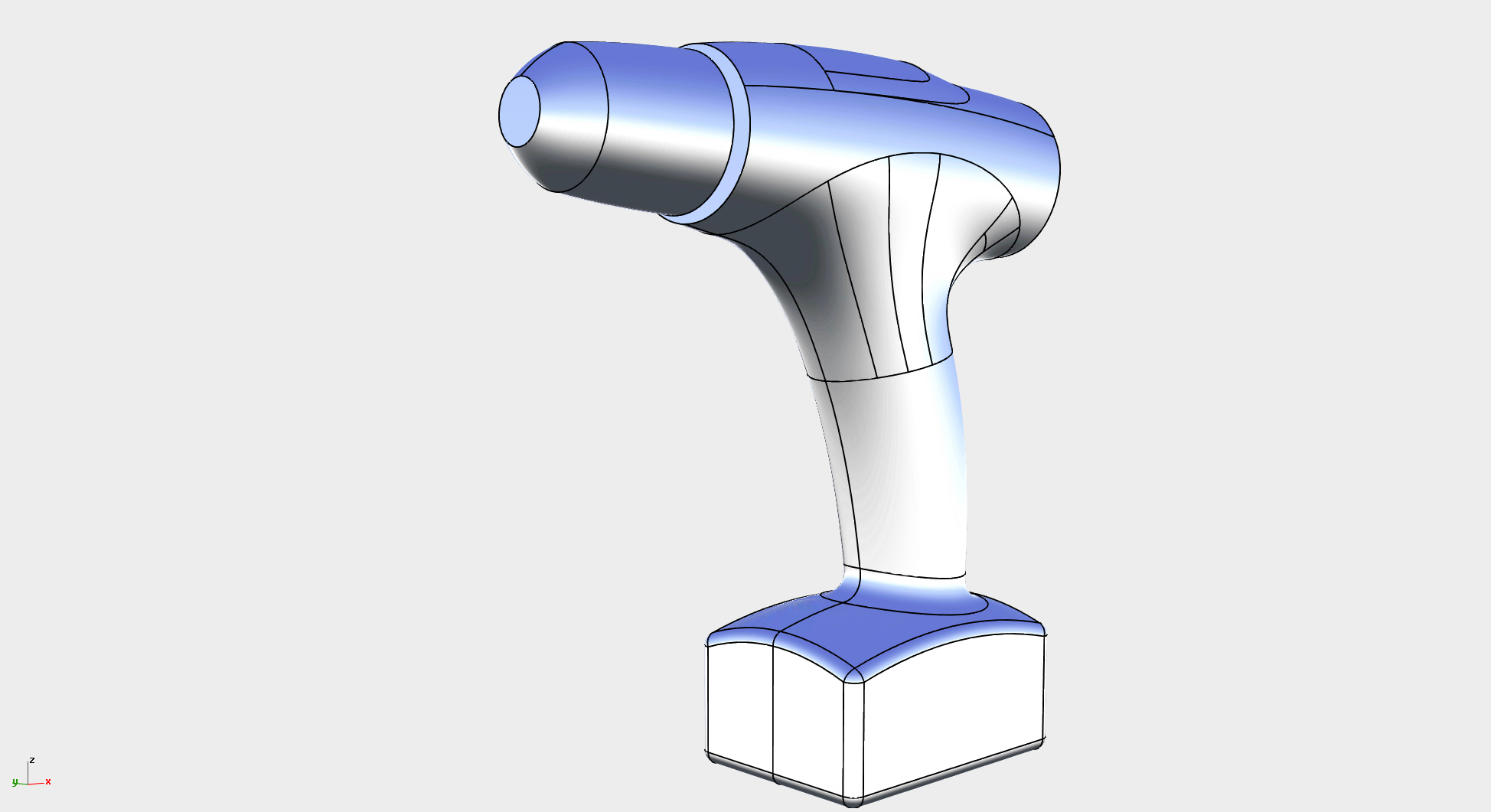

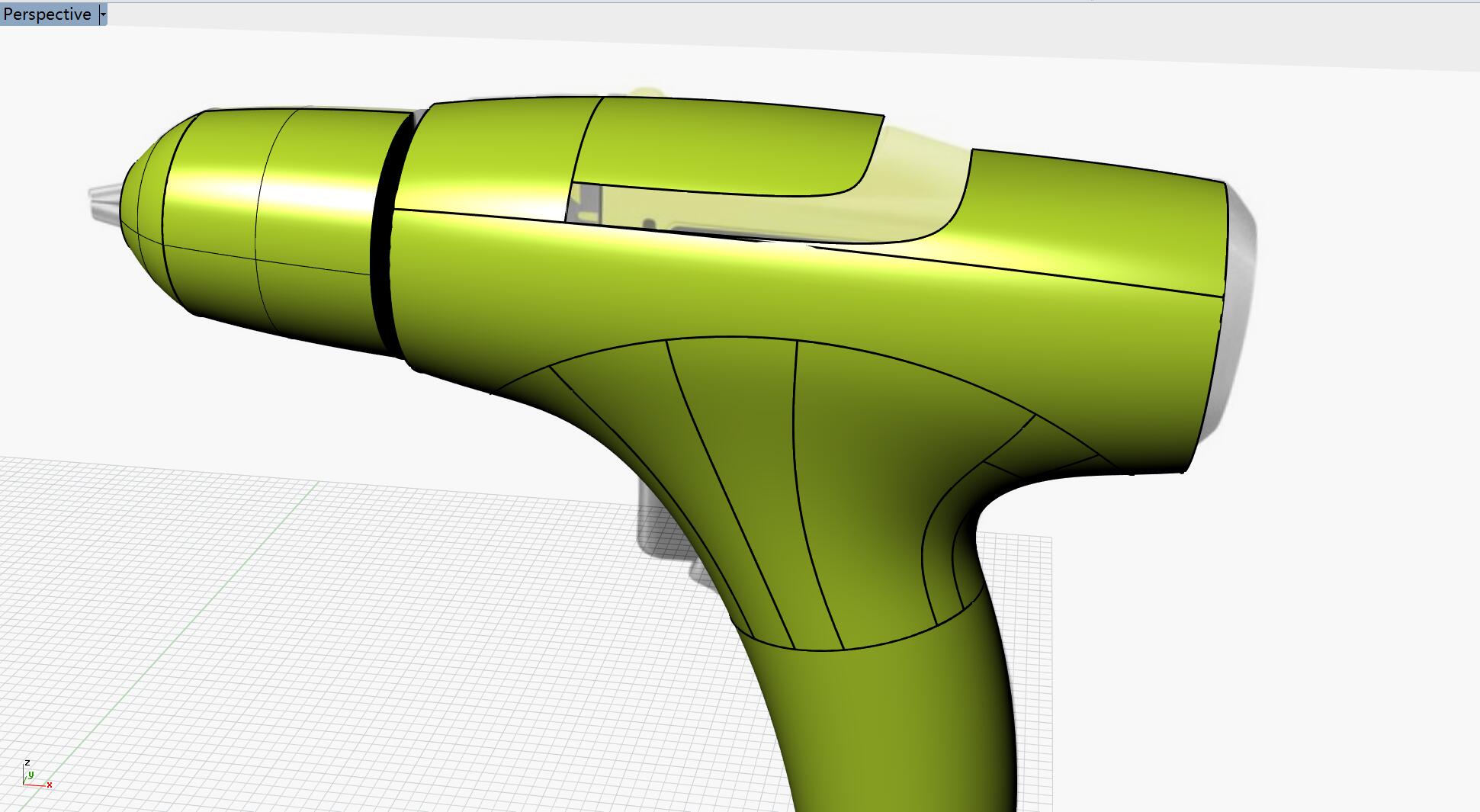

构建大体曲面就是这个思路，后续细分曲面且听下回分解。
