【犀牛教程】BMWi8建模过程讲解三
BMWi8建模过程讲解
BMW I8案例建模(下篇）
Step：27
全选中尾灯轮廓线，切换至顶视图，挤出尾灯基础面，如图。
Step：28

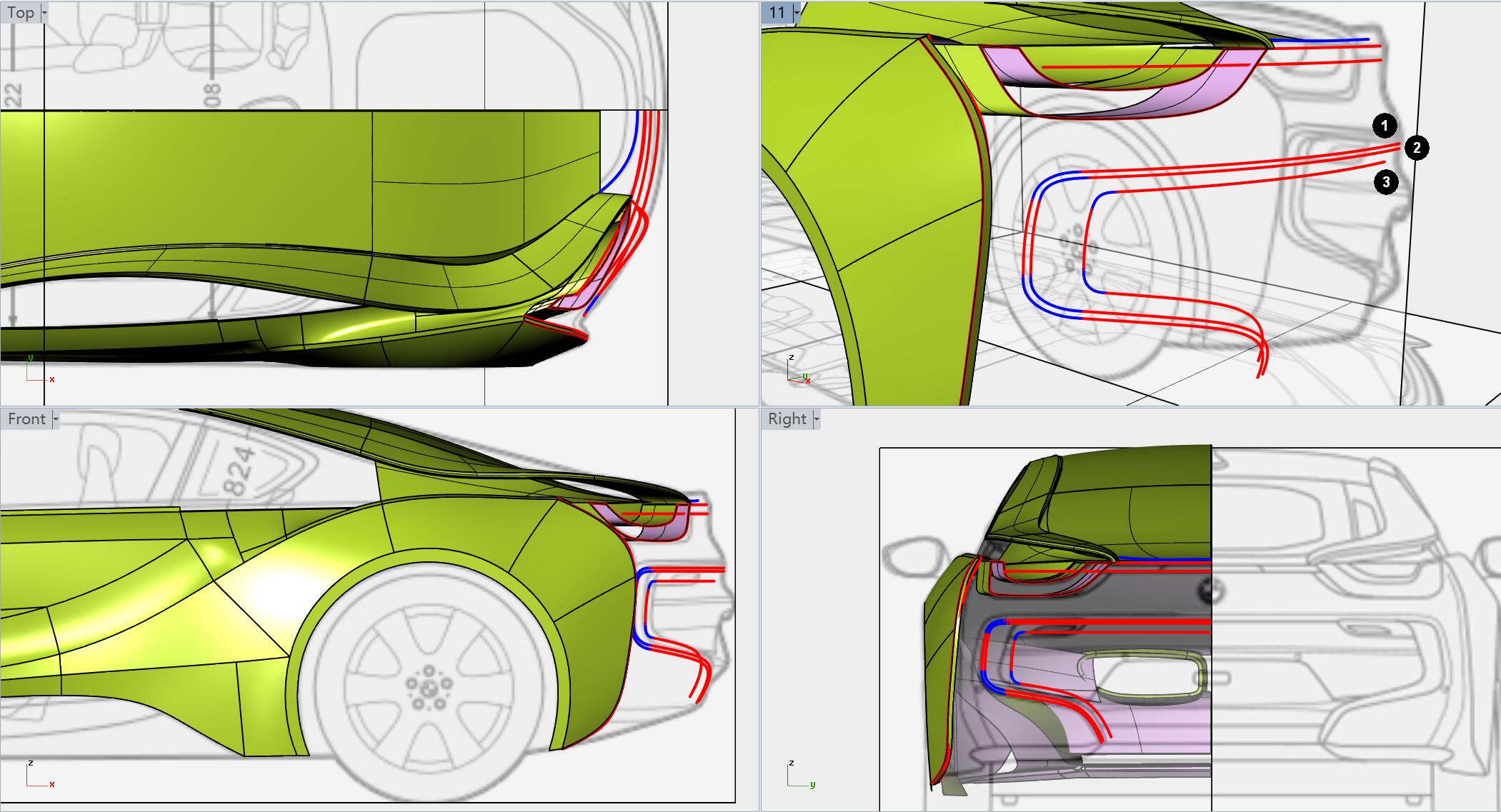

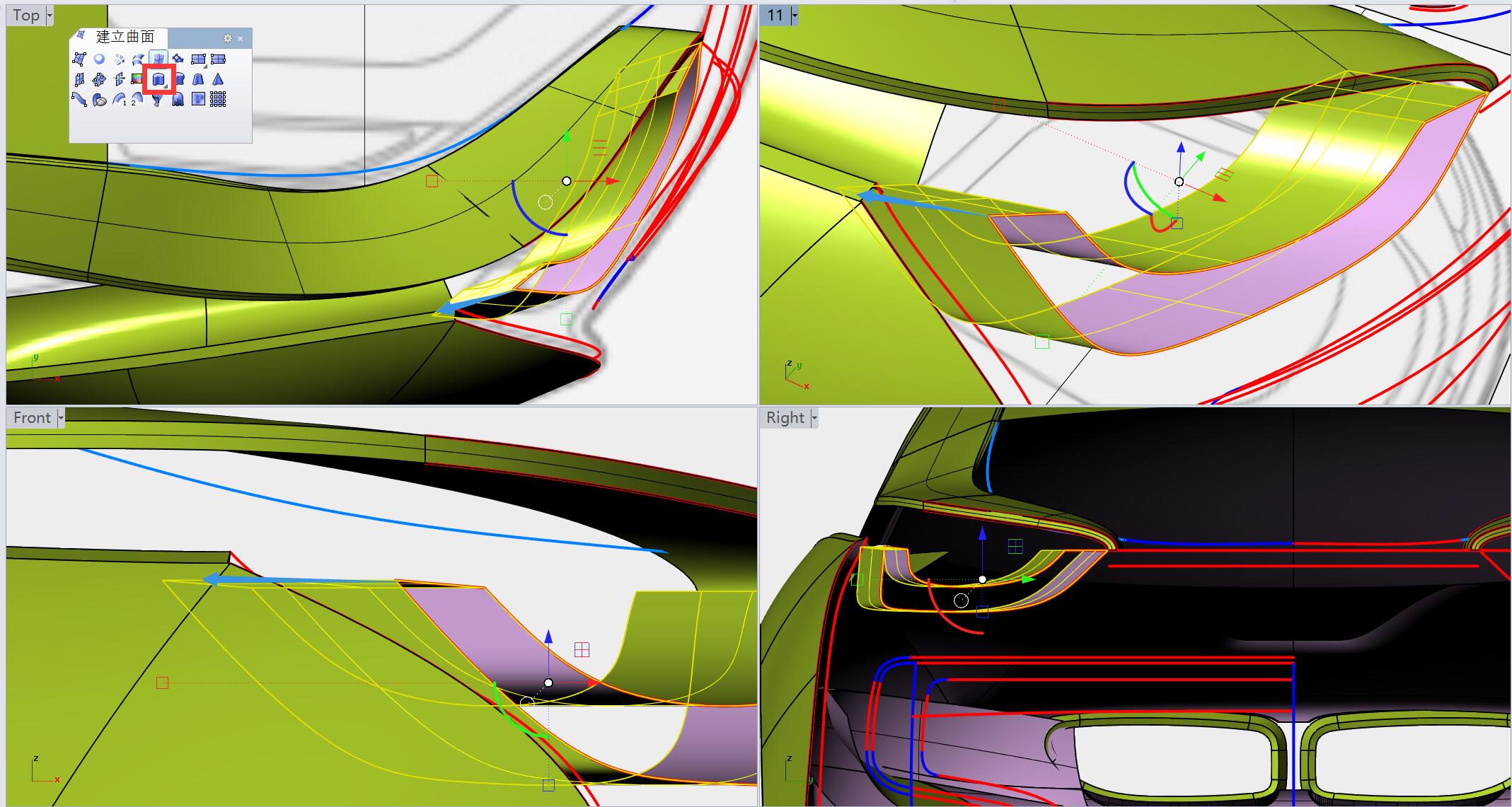

绘制如图1、2、3特征线，注意线的分段，
无需一根线完成(保证分段后线线的曲率连续即可）

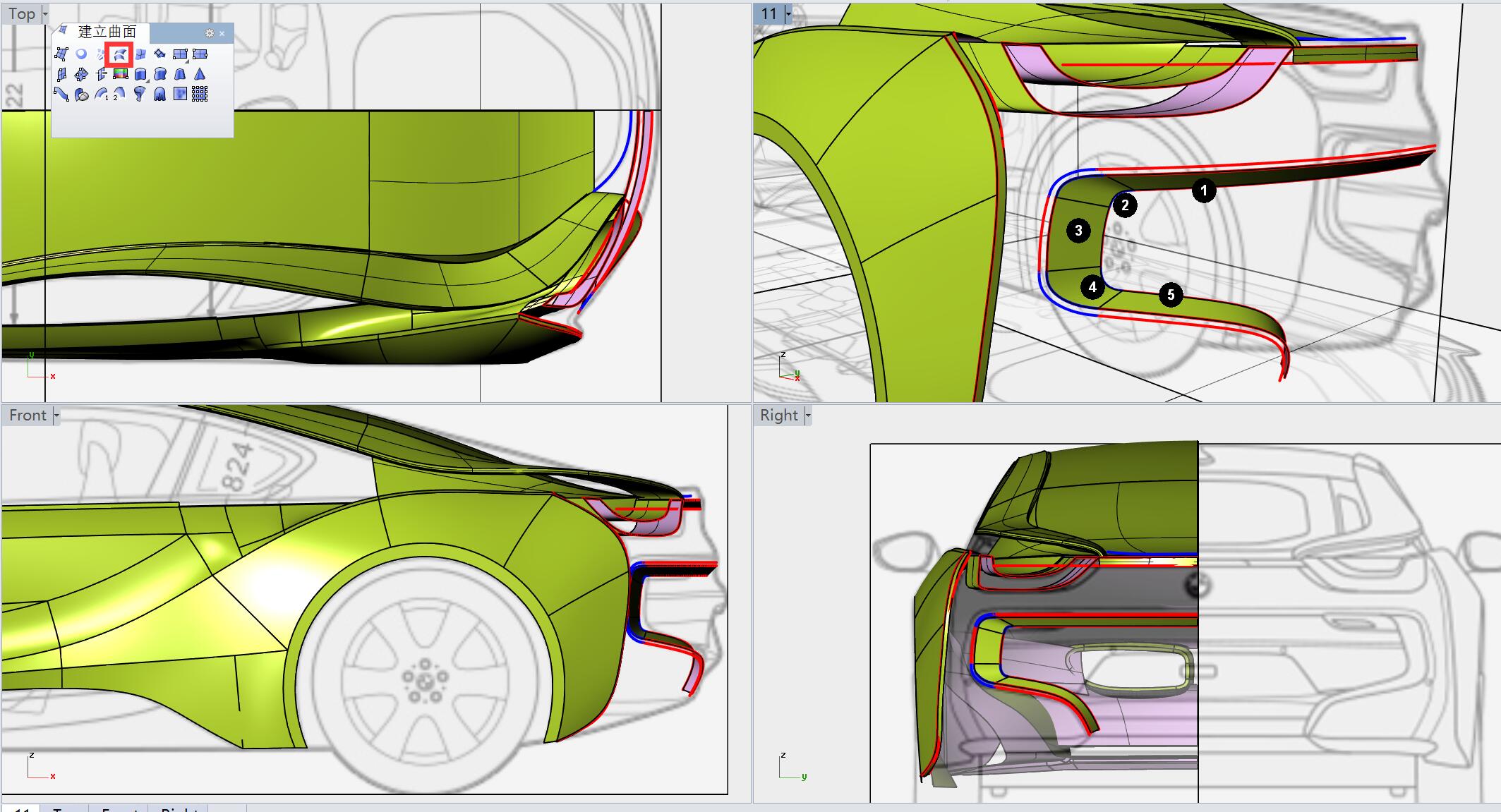

用放样命令分别生成曲面1、2、3、4、5，如图。
Step：29

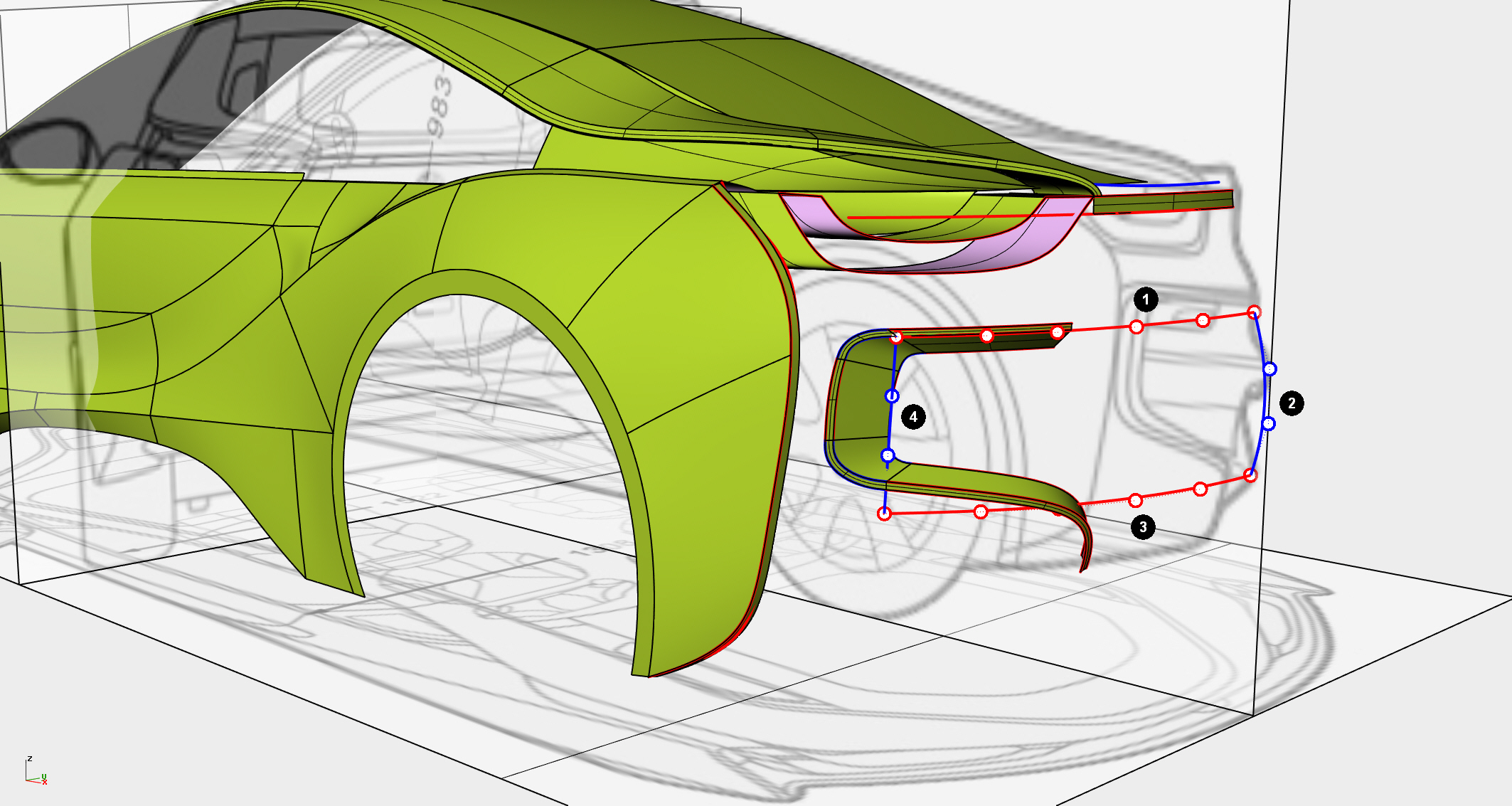

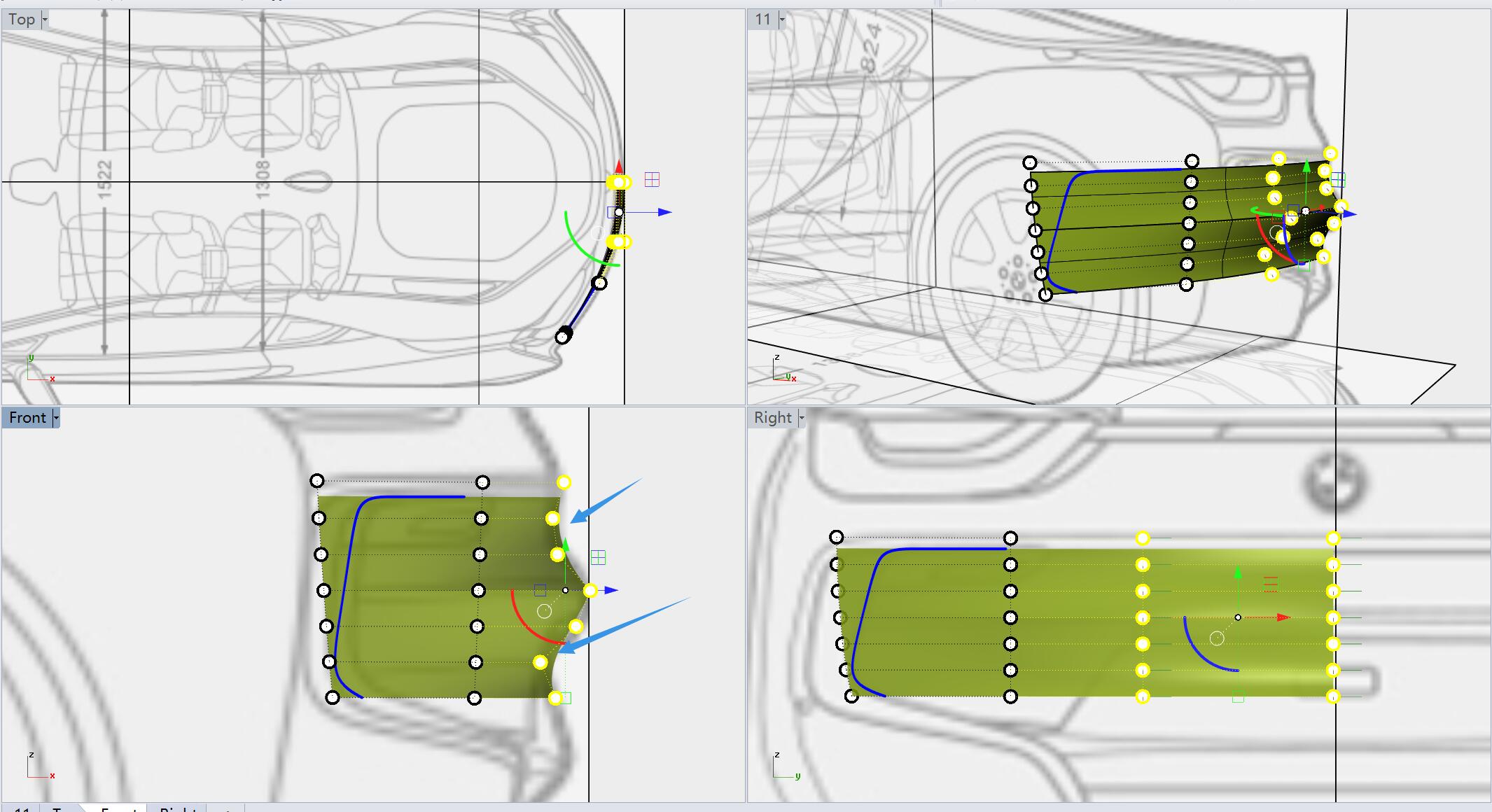

绘制如图1、2、3、4特征线，并用4边成面工具生成曲面。
（注意对应线的阶数及点数相同，保证生成曲面为最简）
用结构线切割工具，将曲面割成两块面，

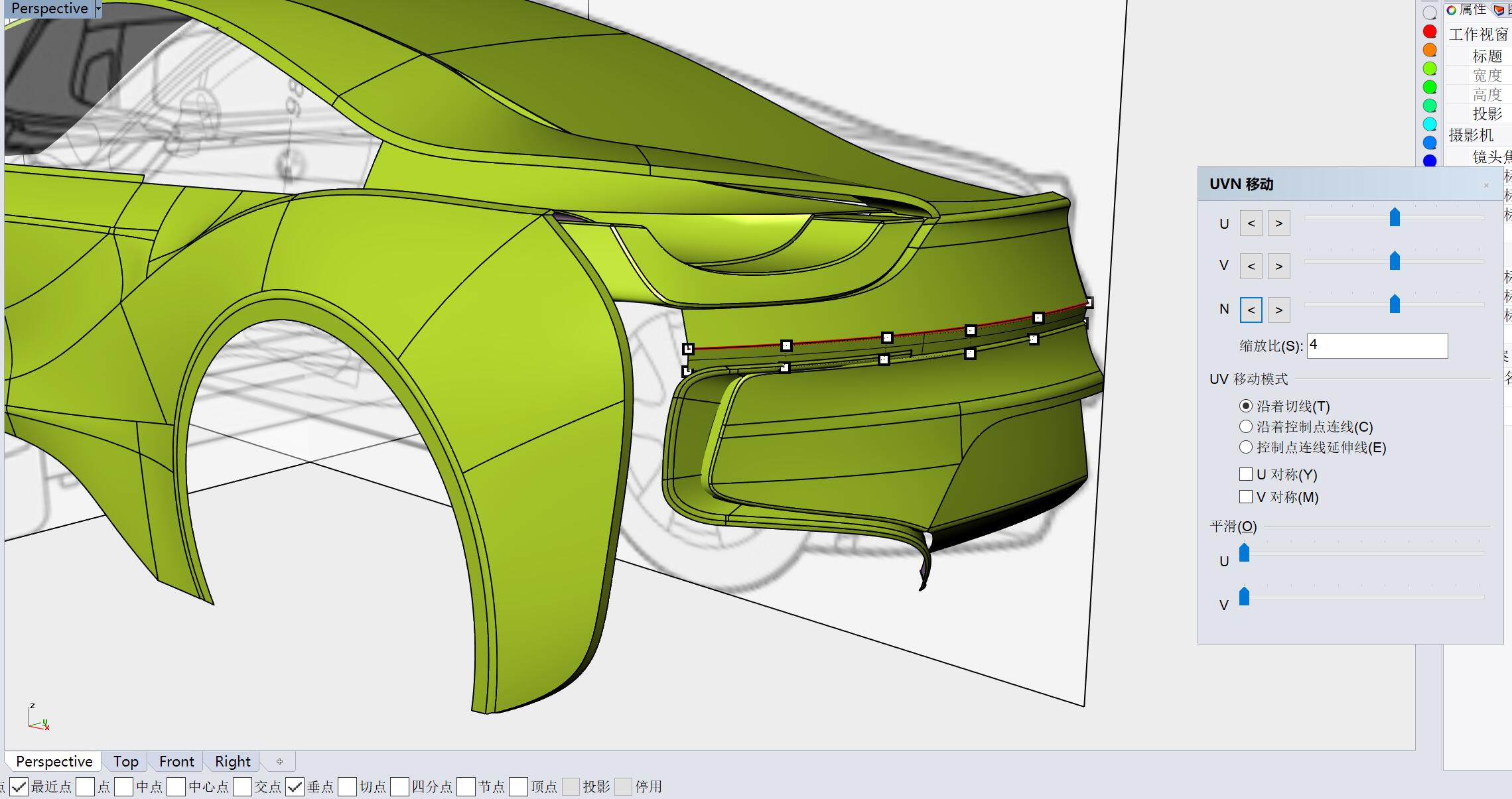

并打开控制点调整相应控制点，
调整如下图，形成渐消面效果。
继续用结构线切割，将调整后的两面切割出相应倒角大小缝隙，
用混接曲面工具混接出过度倒角。
Step：30

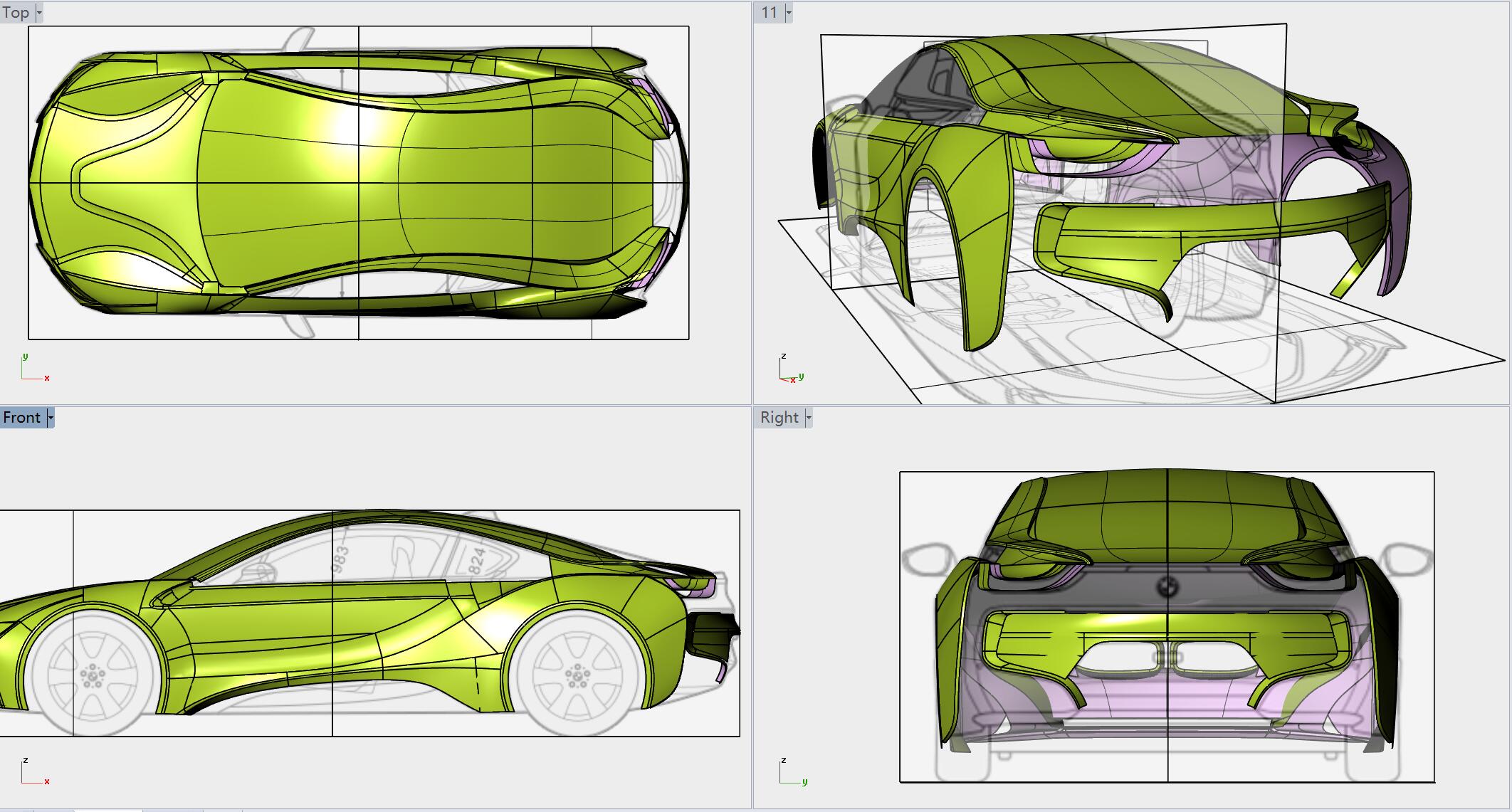

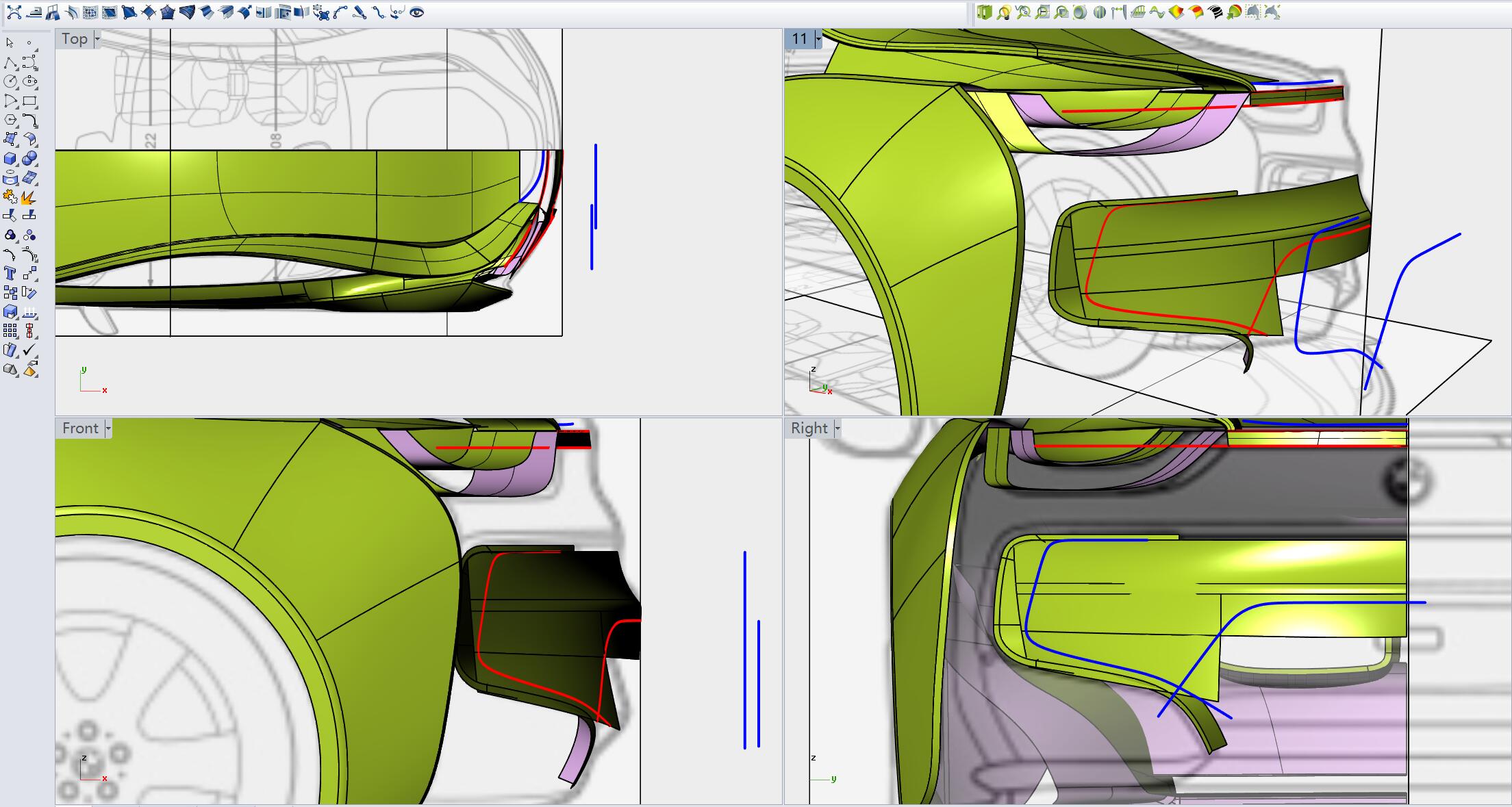

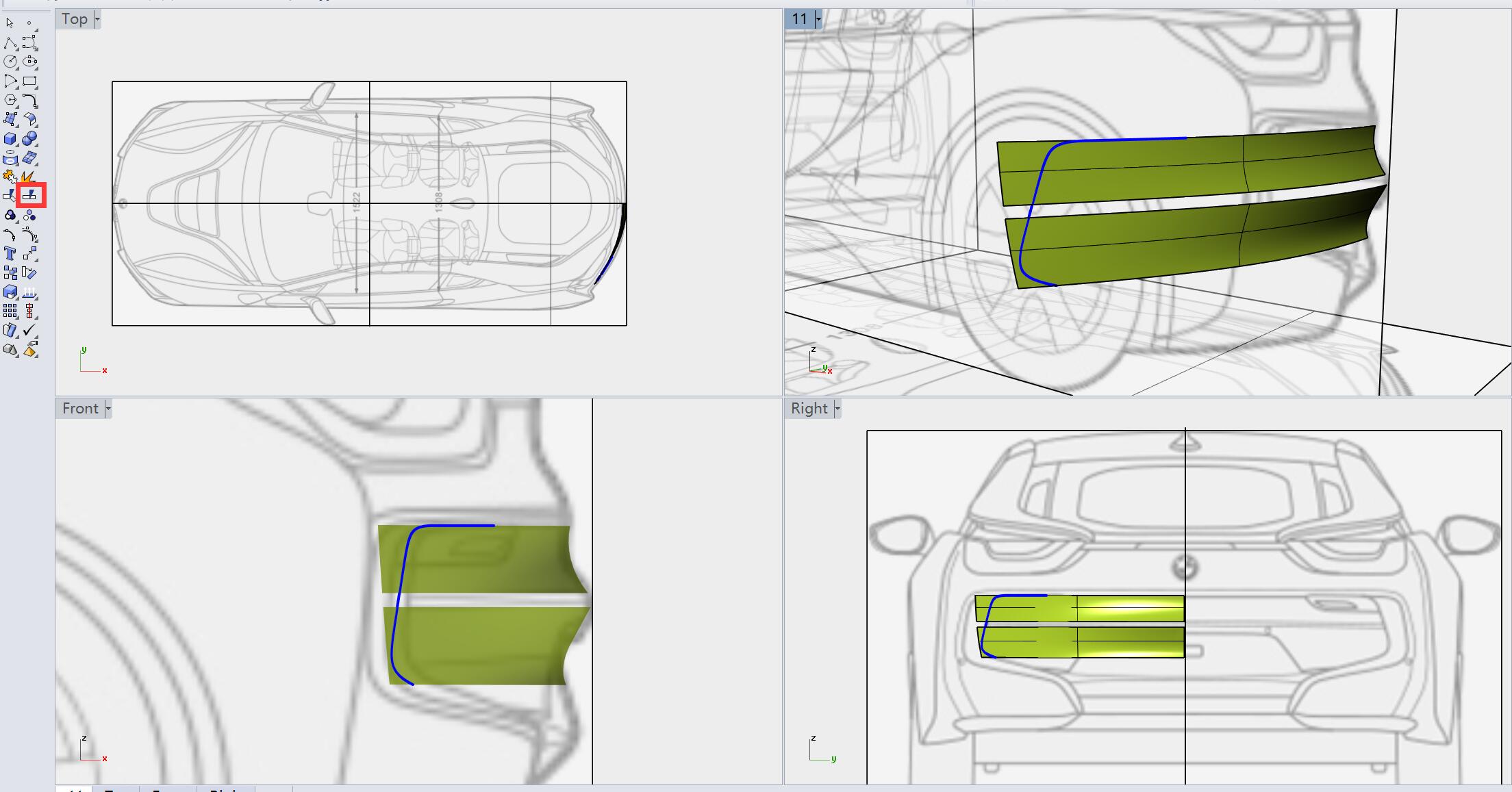

视图切换至Right，绘制如图蓝色特征线（开启平面模式），
并用蓝色特征线分别对曲面进行修剪，后脸特征造型基本构建完成。
Step：31

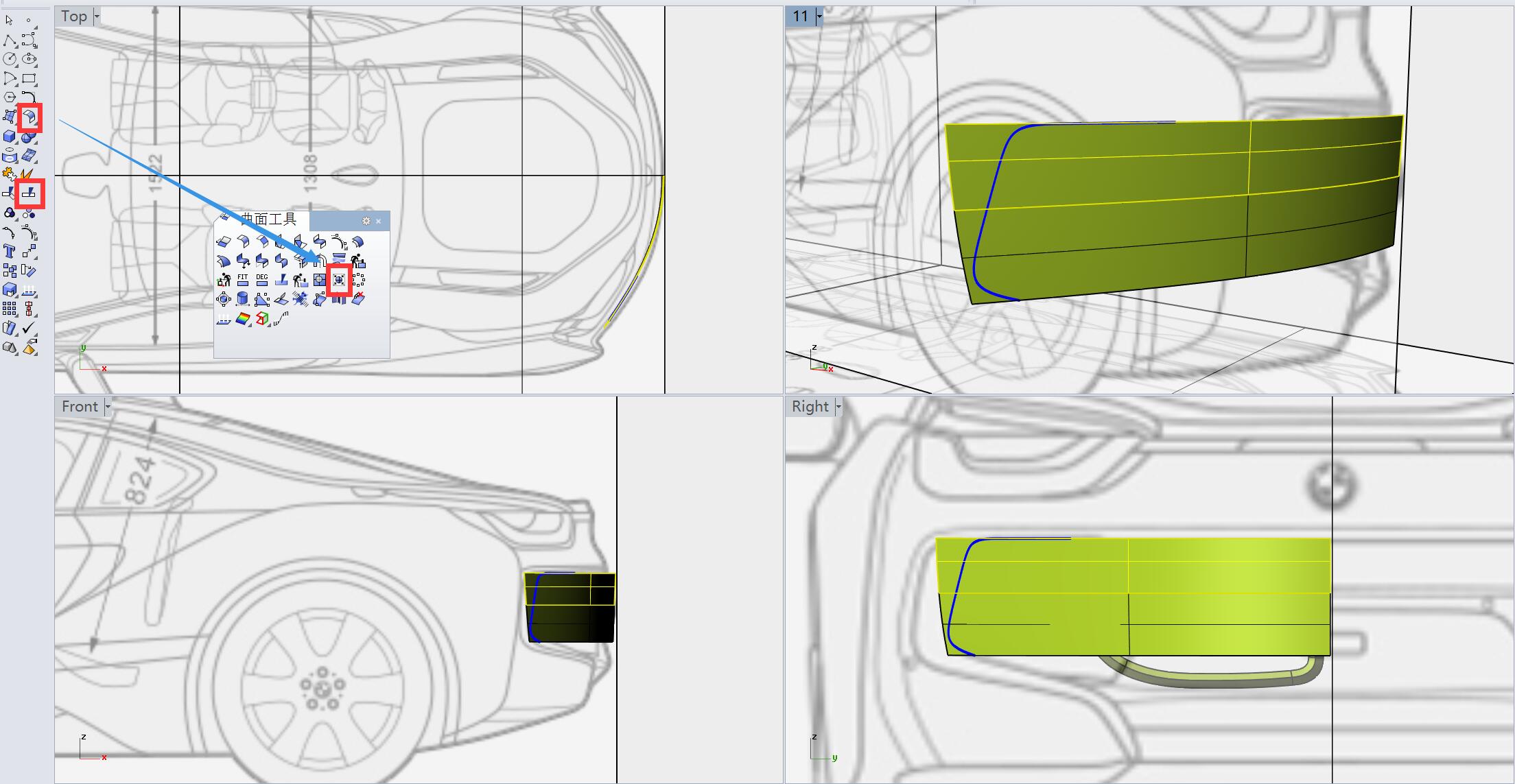

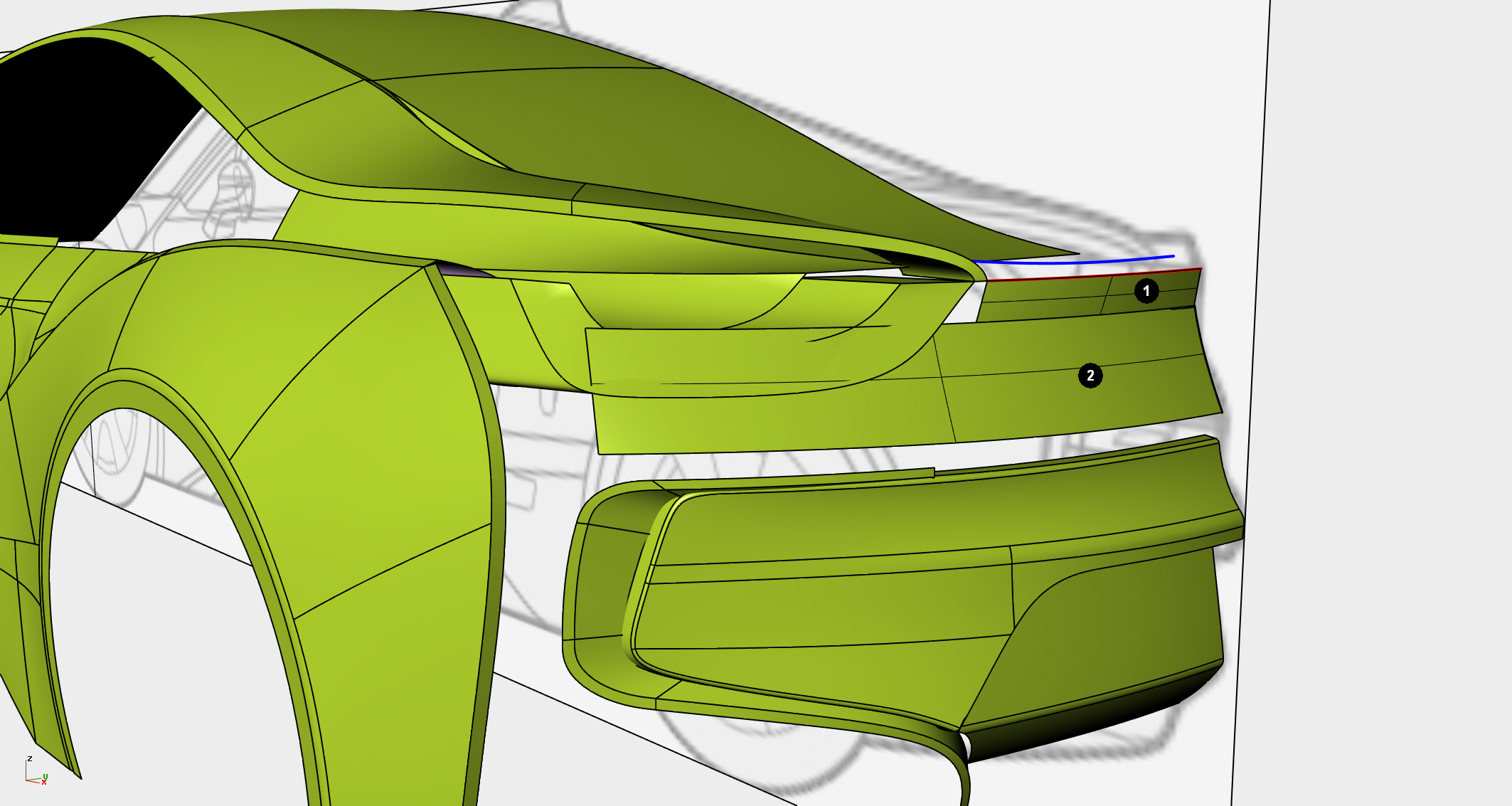

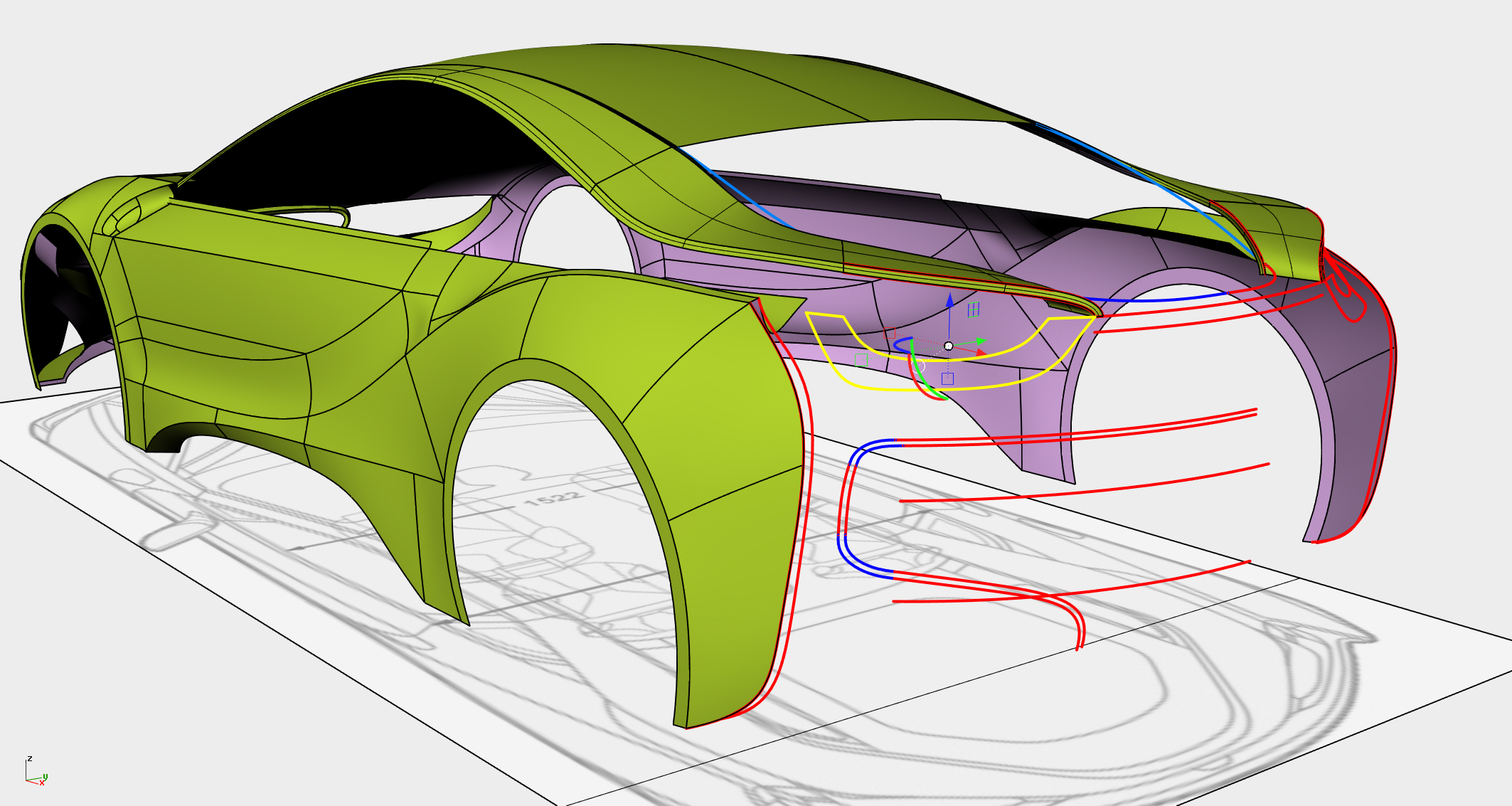

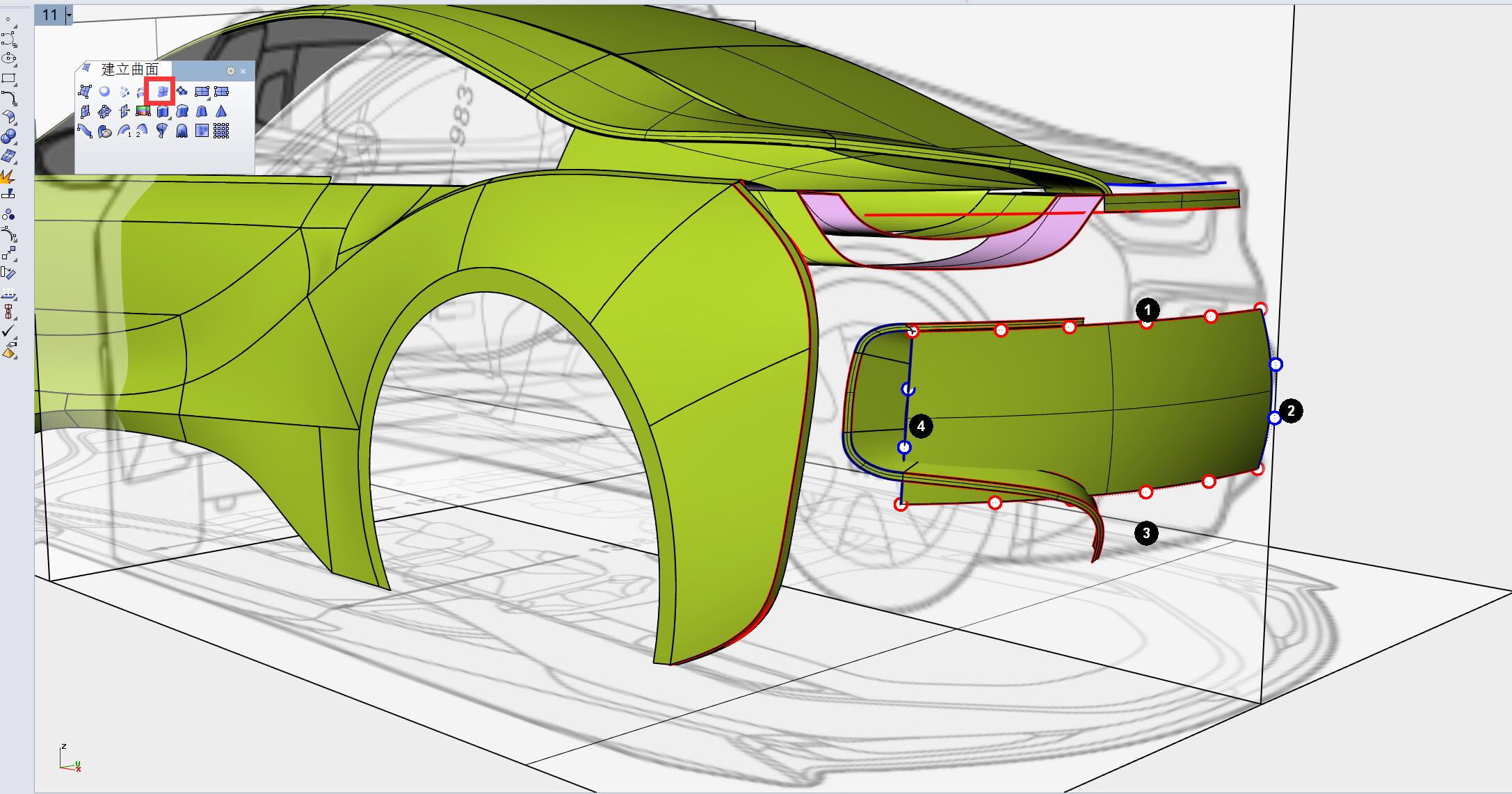

绘制如下特征线，并分别向上，向下挤出1、2两块基础面。
Step：32

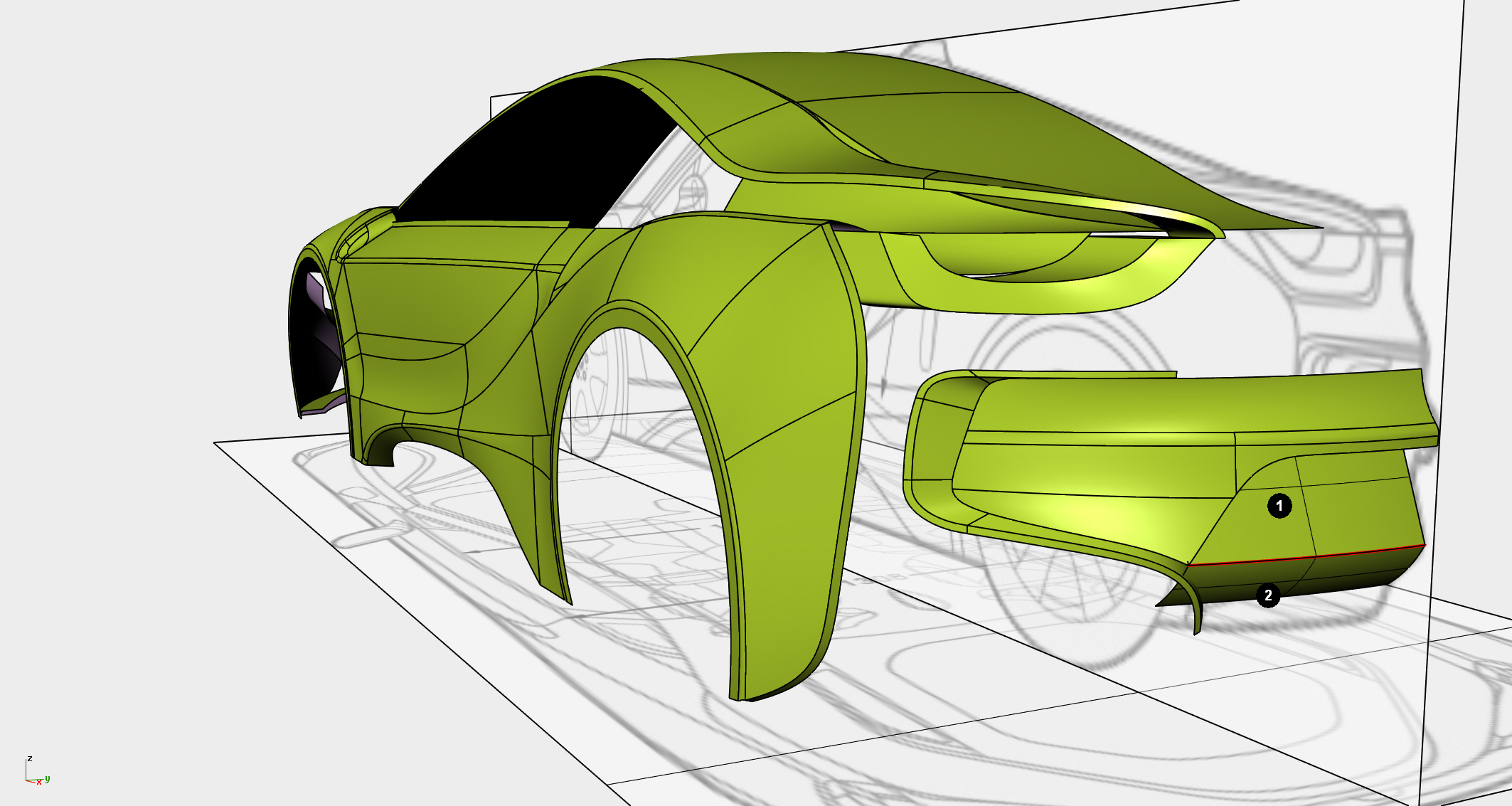

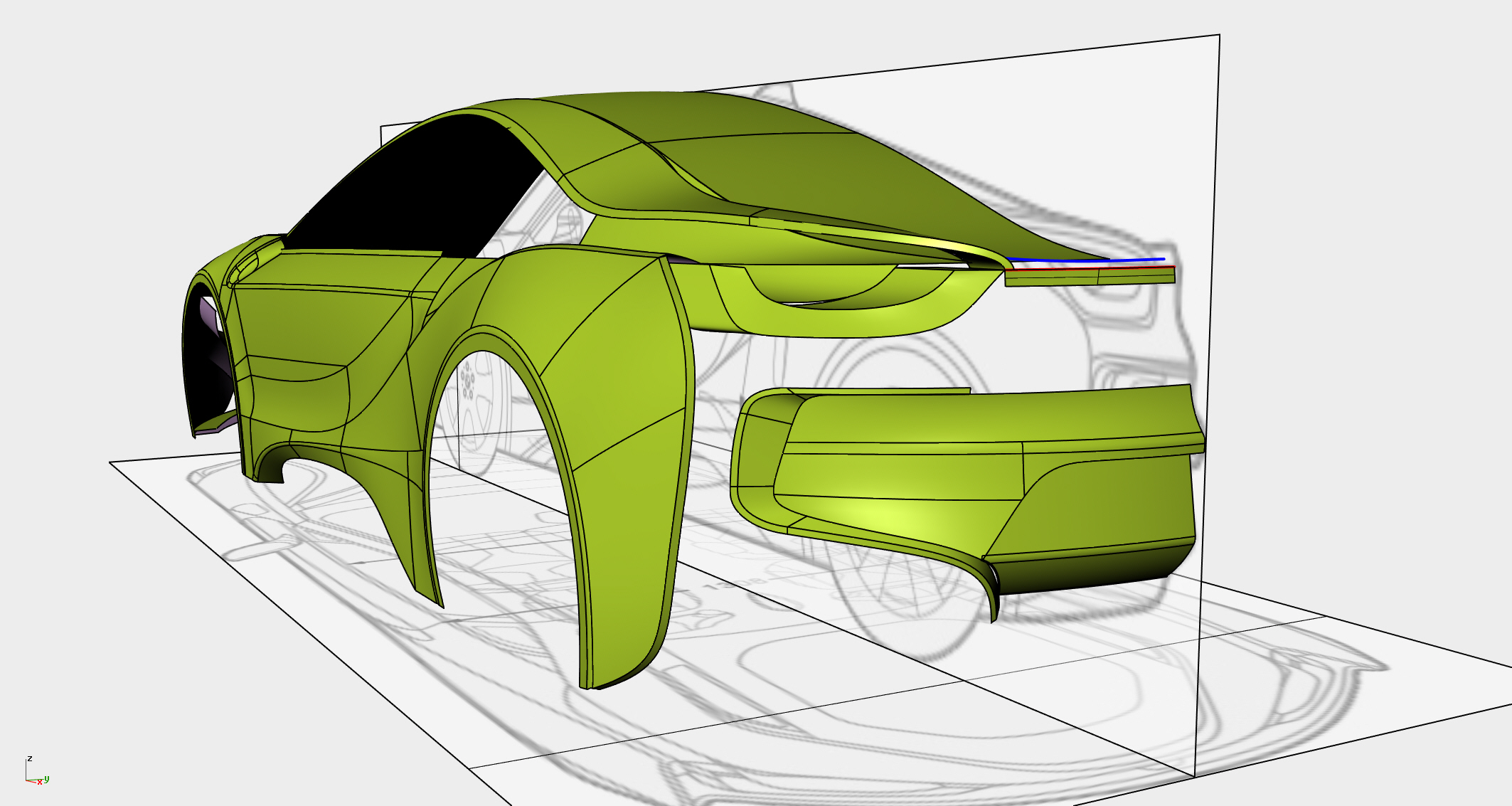

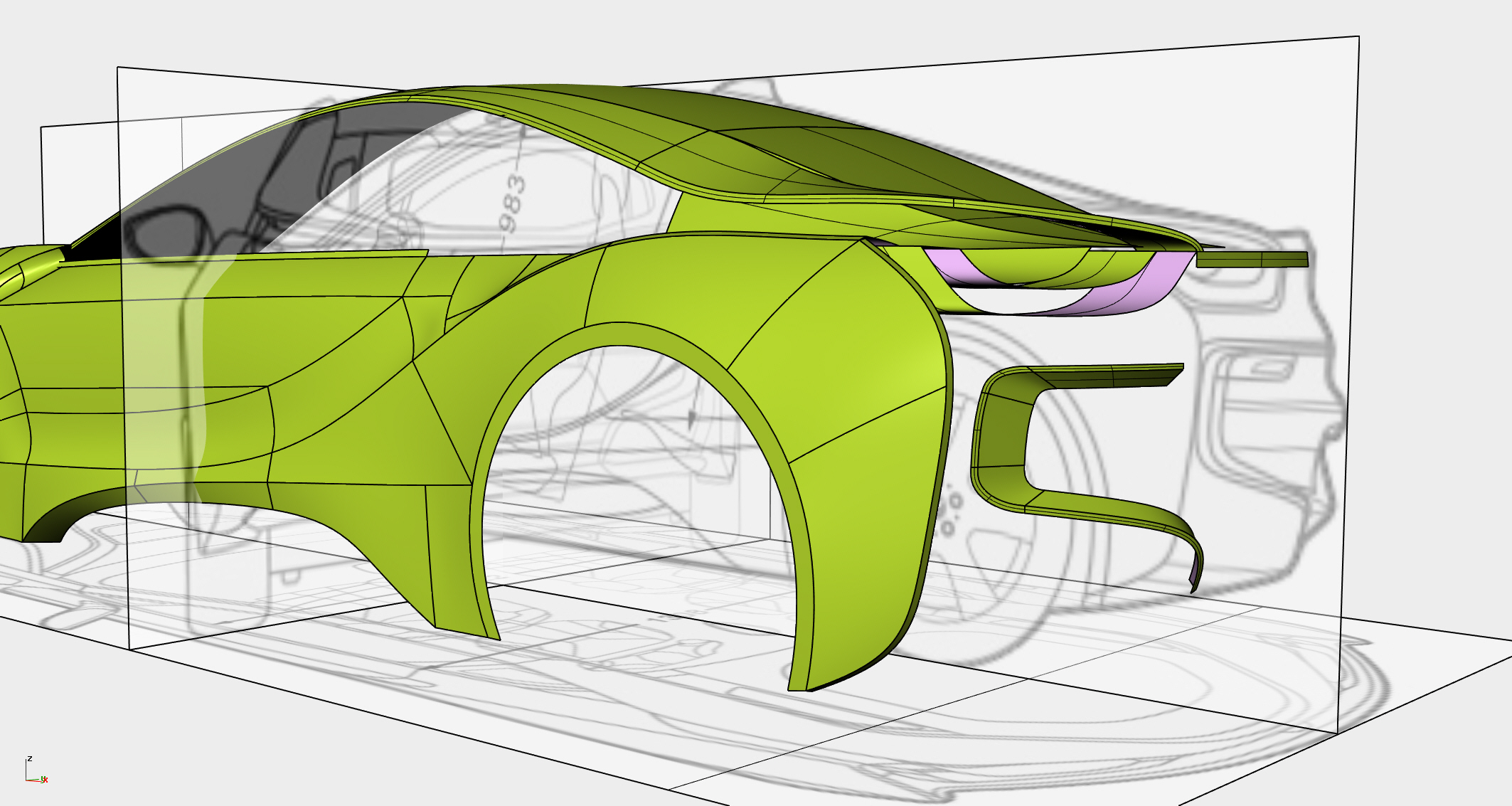

挤出1、2两块基础面,并将曲面1衔接至曲面2（曲率连续）

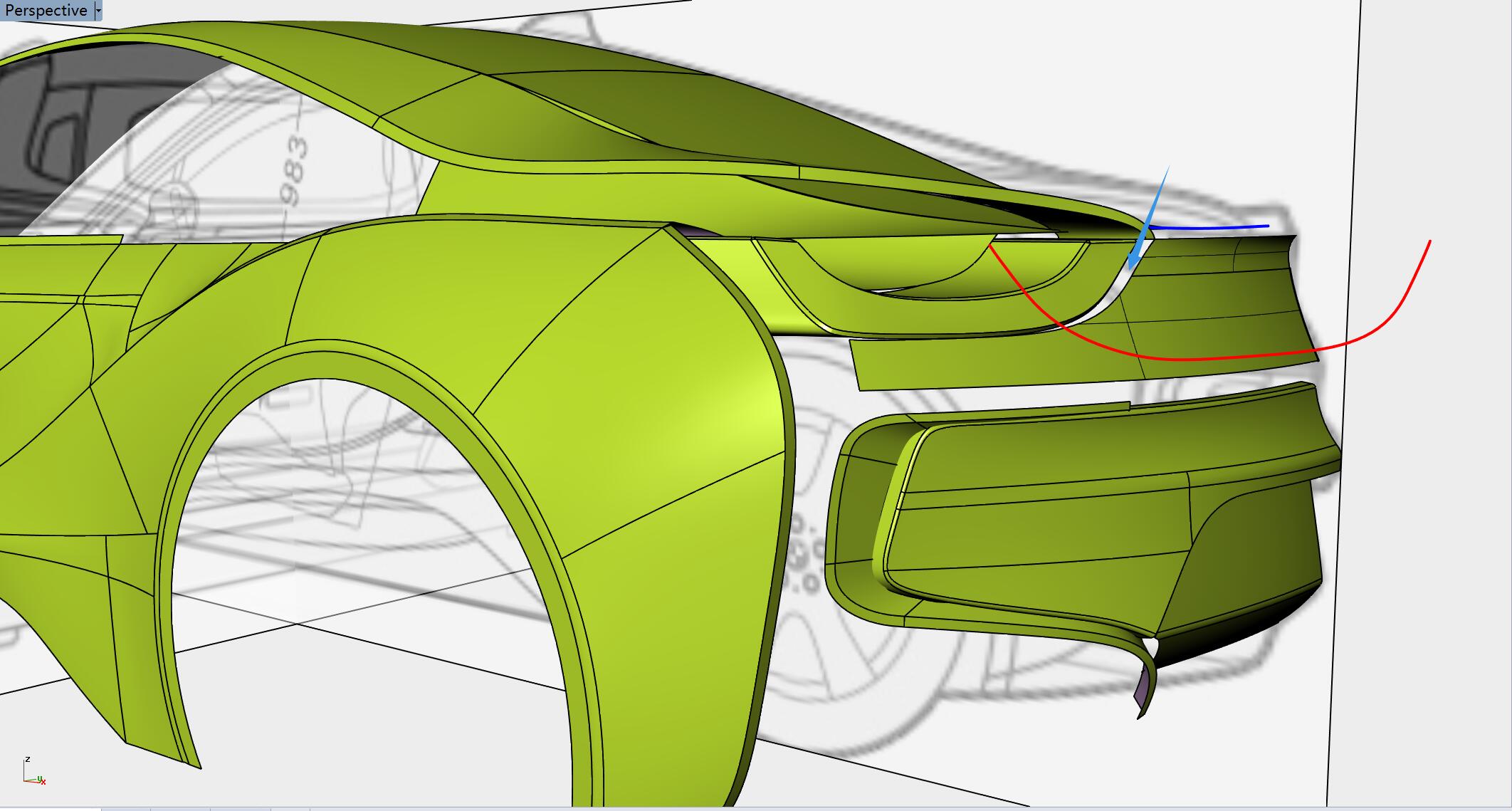

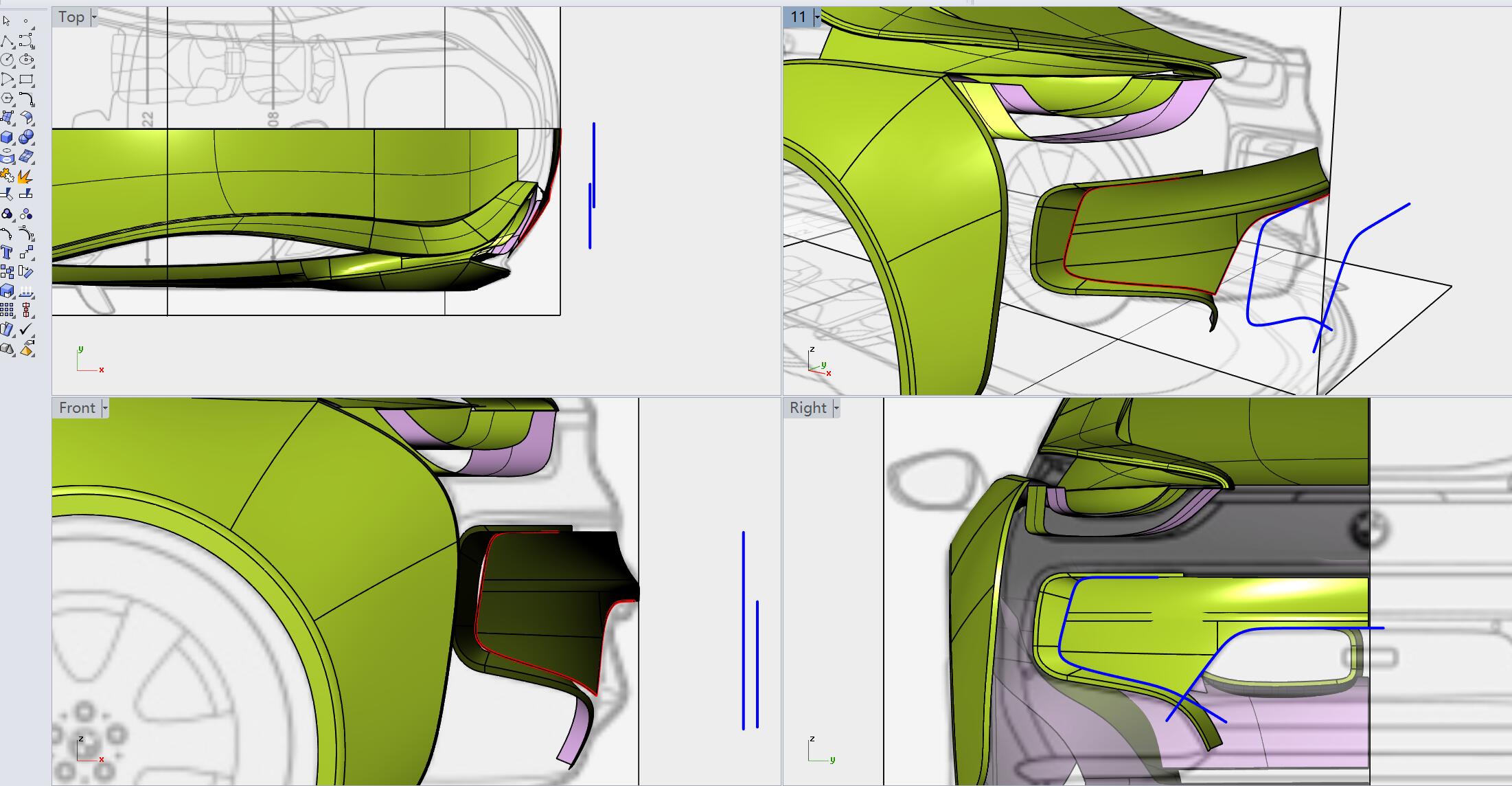

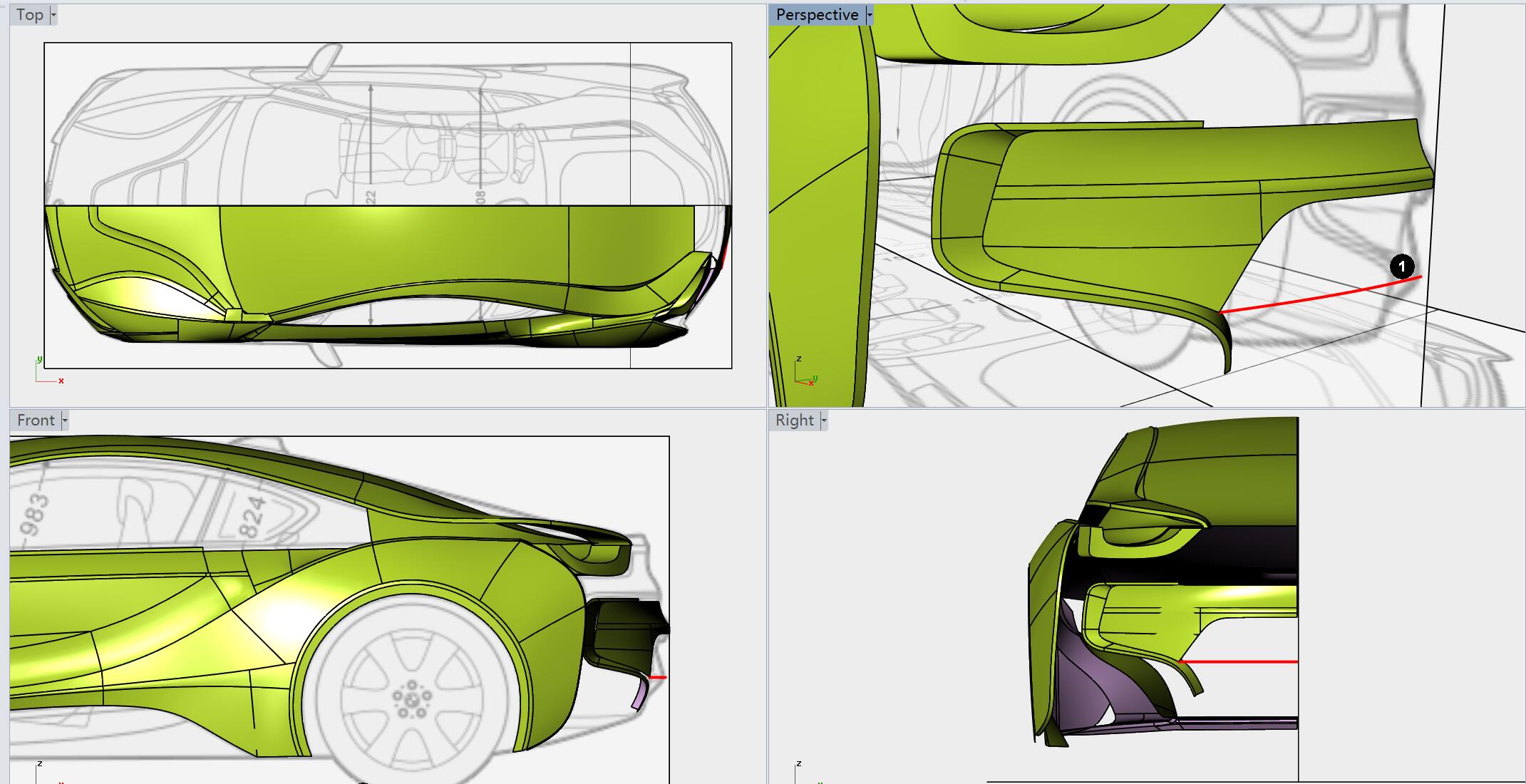

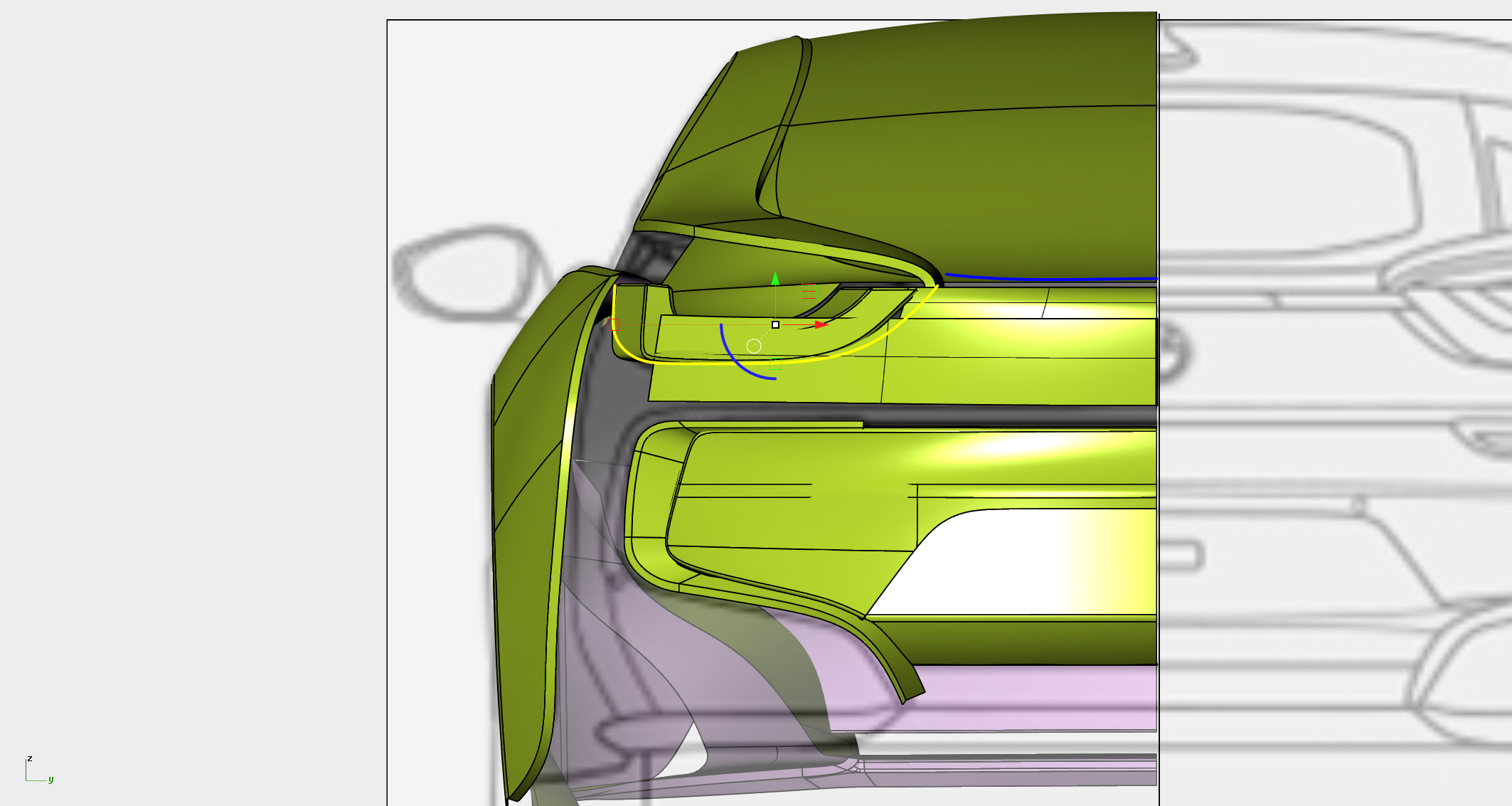

视图切换至Right，绘制如图黄色特征线（开启平面模式），
并对曲面进行修剪。
提前曲面边缘，向下挤出曲面，如下。
Step：33

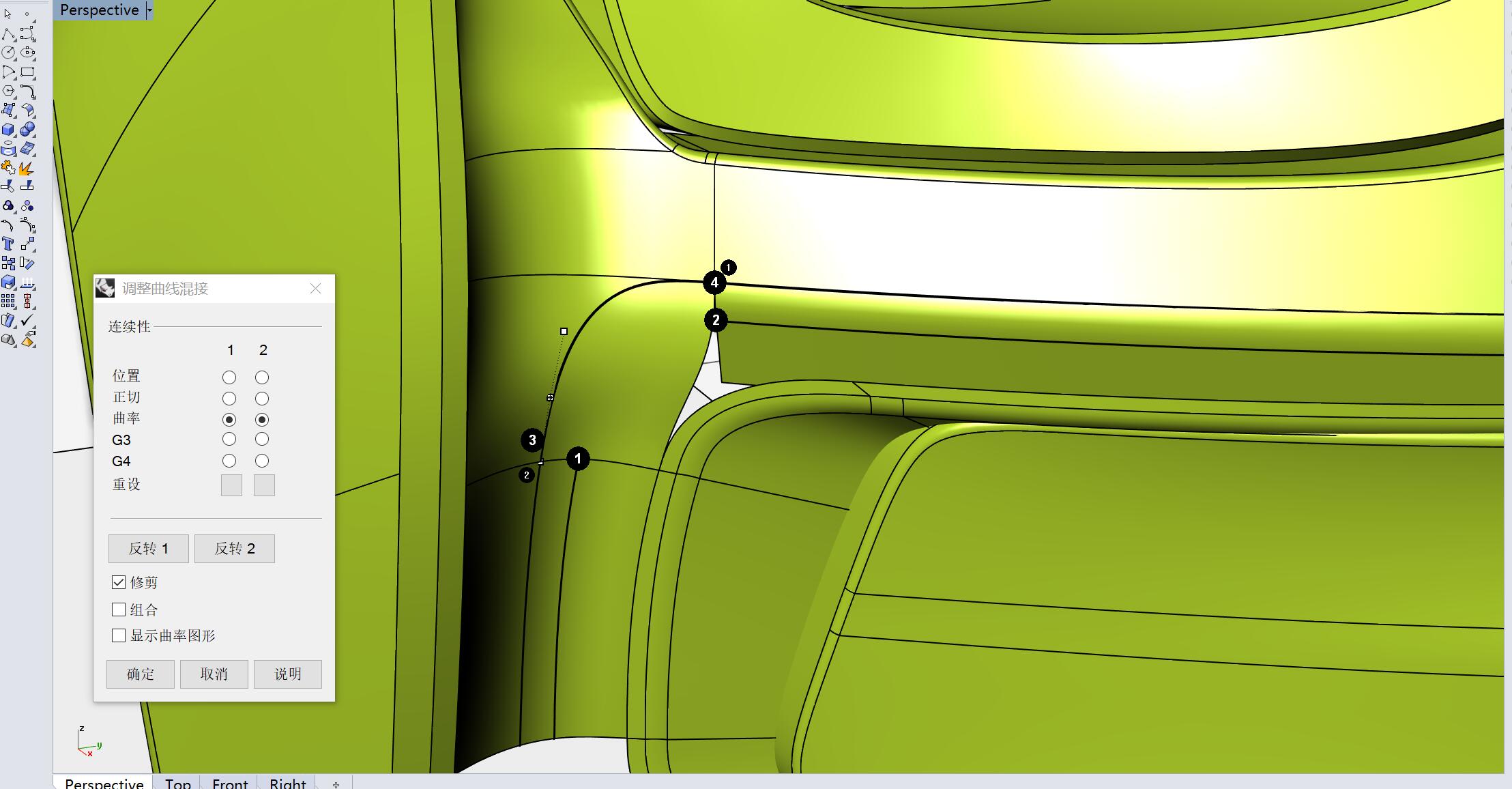

用混接曲面工具，在如下图位置混接出过度曲面
（2段为曲率连续，1段为位置连续）。

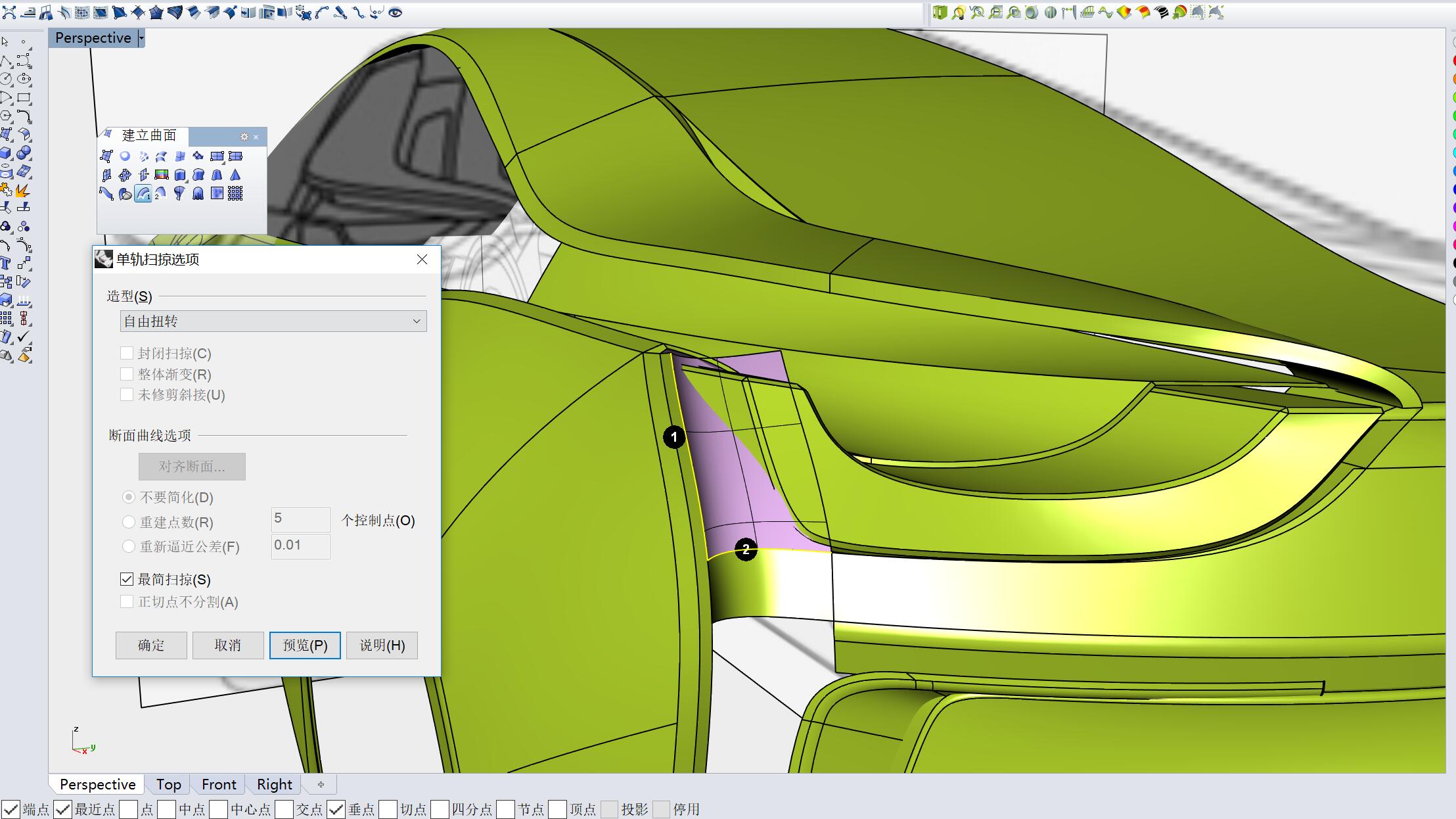

以曲面1边缘为路径，2边缘为断面放样出基础面，
并和曲面2进行衔接（曲率连续）。

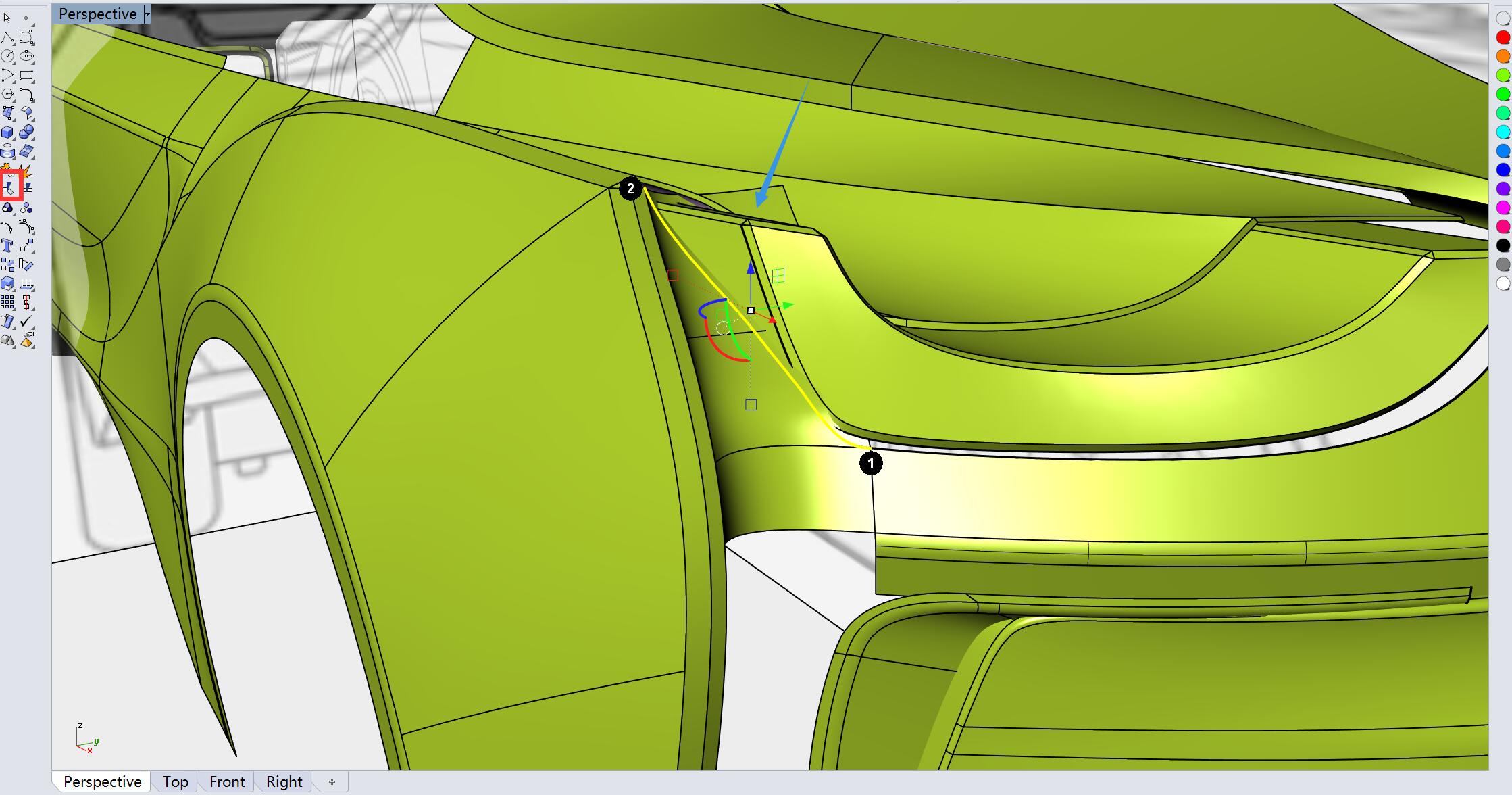

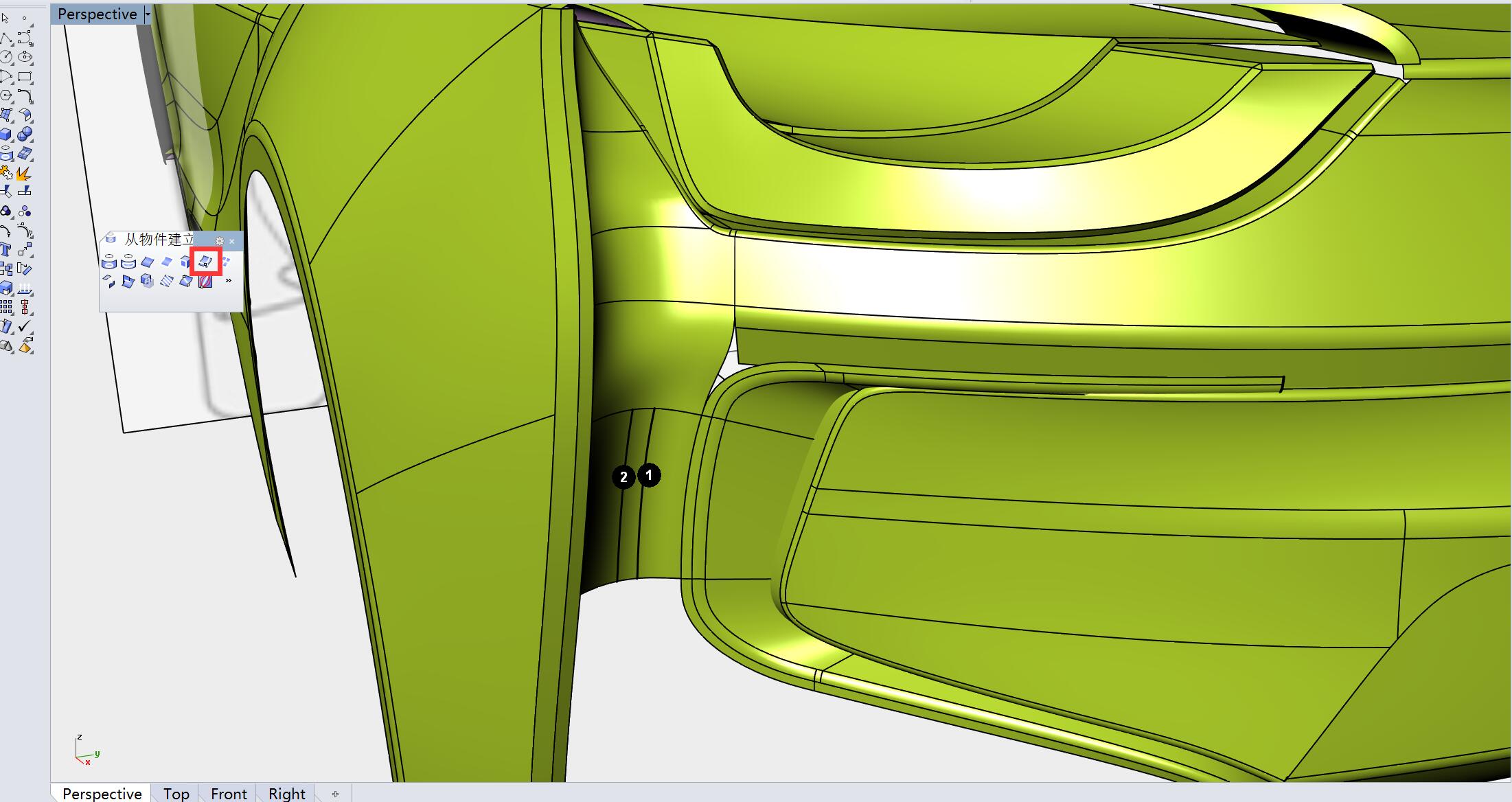

以1点和2点混接出如下曲线，并拉回至曲面，
最后用拉回的曲线对曲面进行修剪。
Step：34

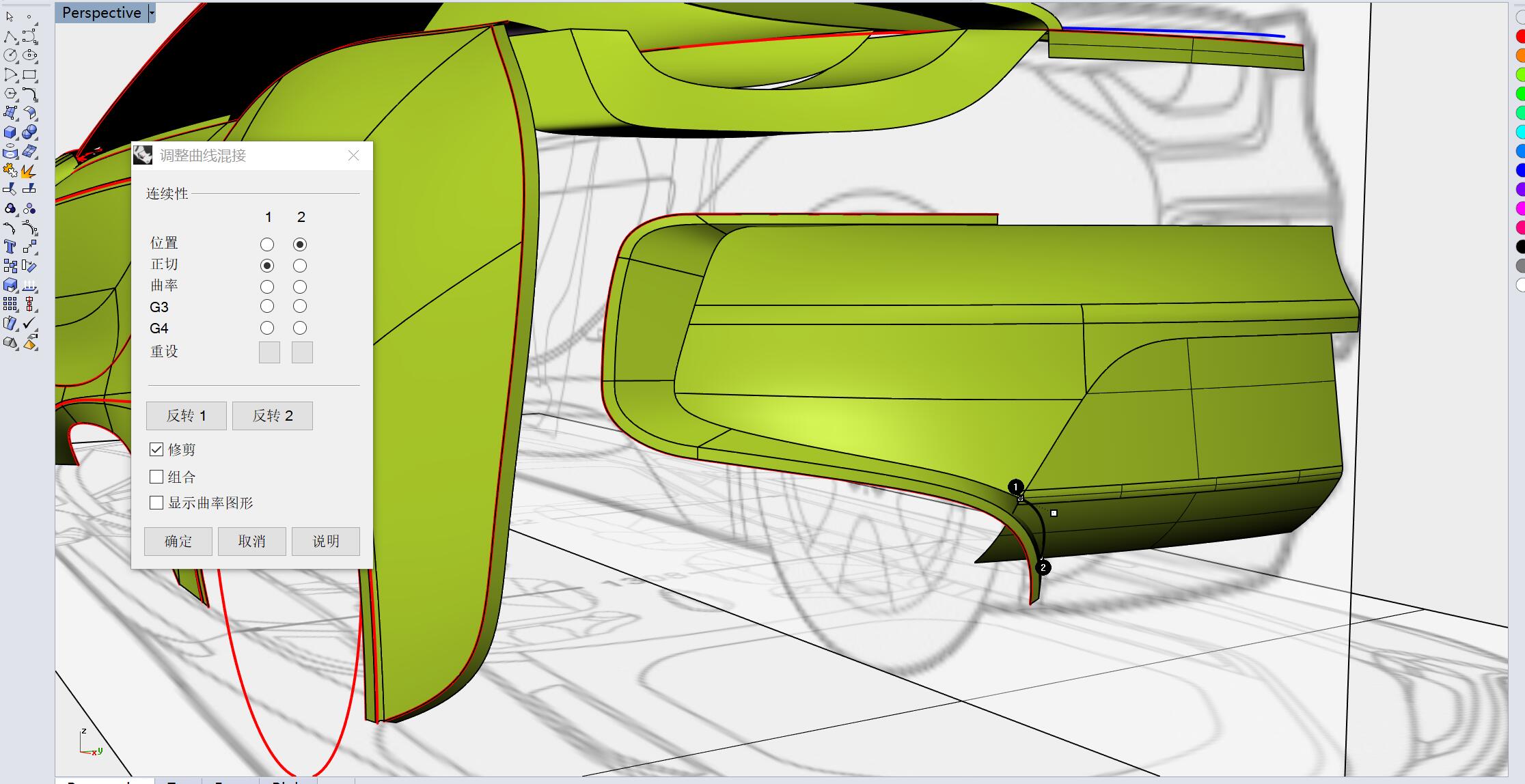

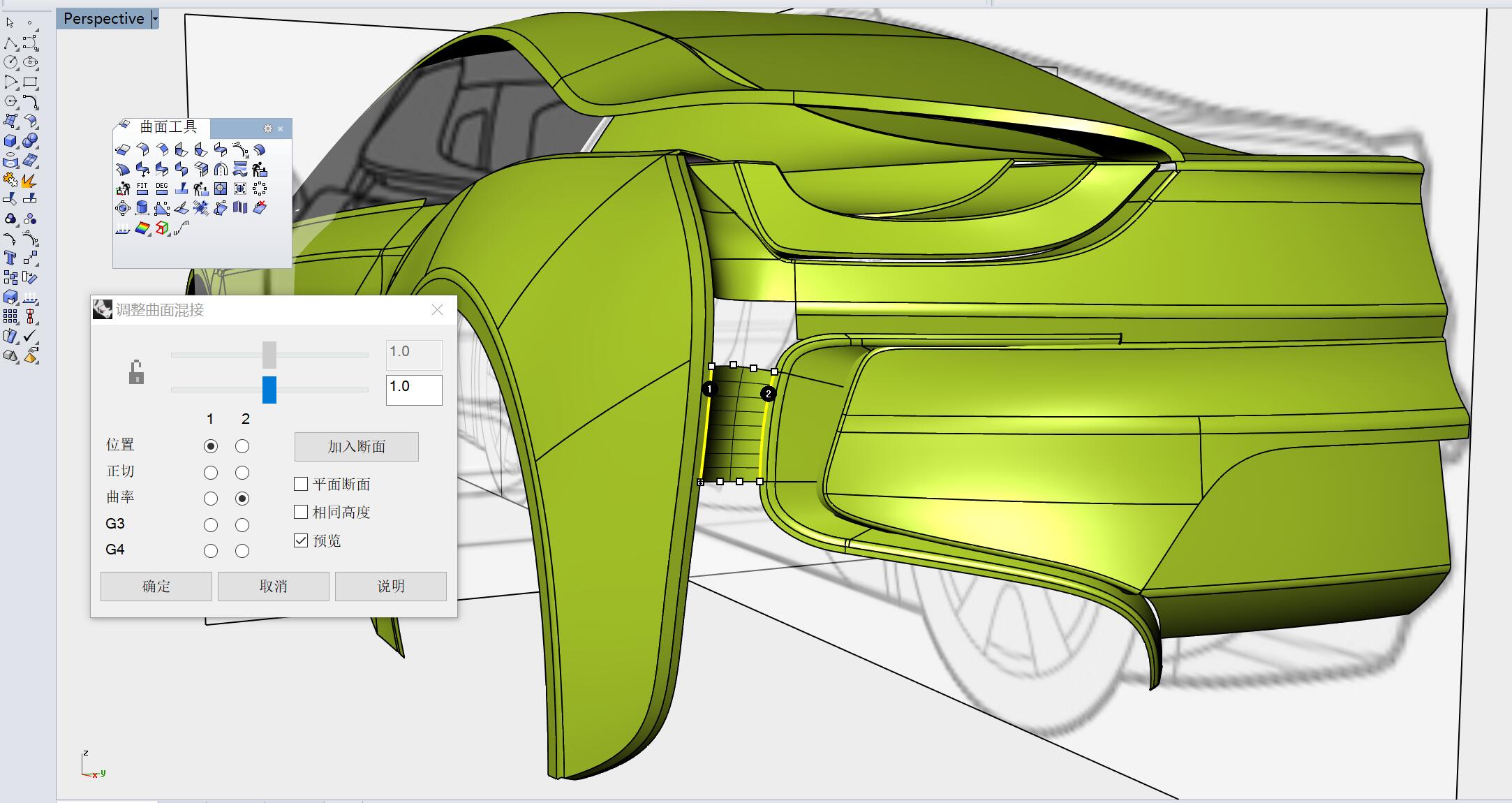

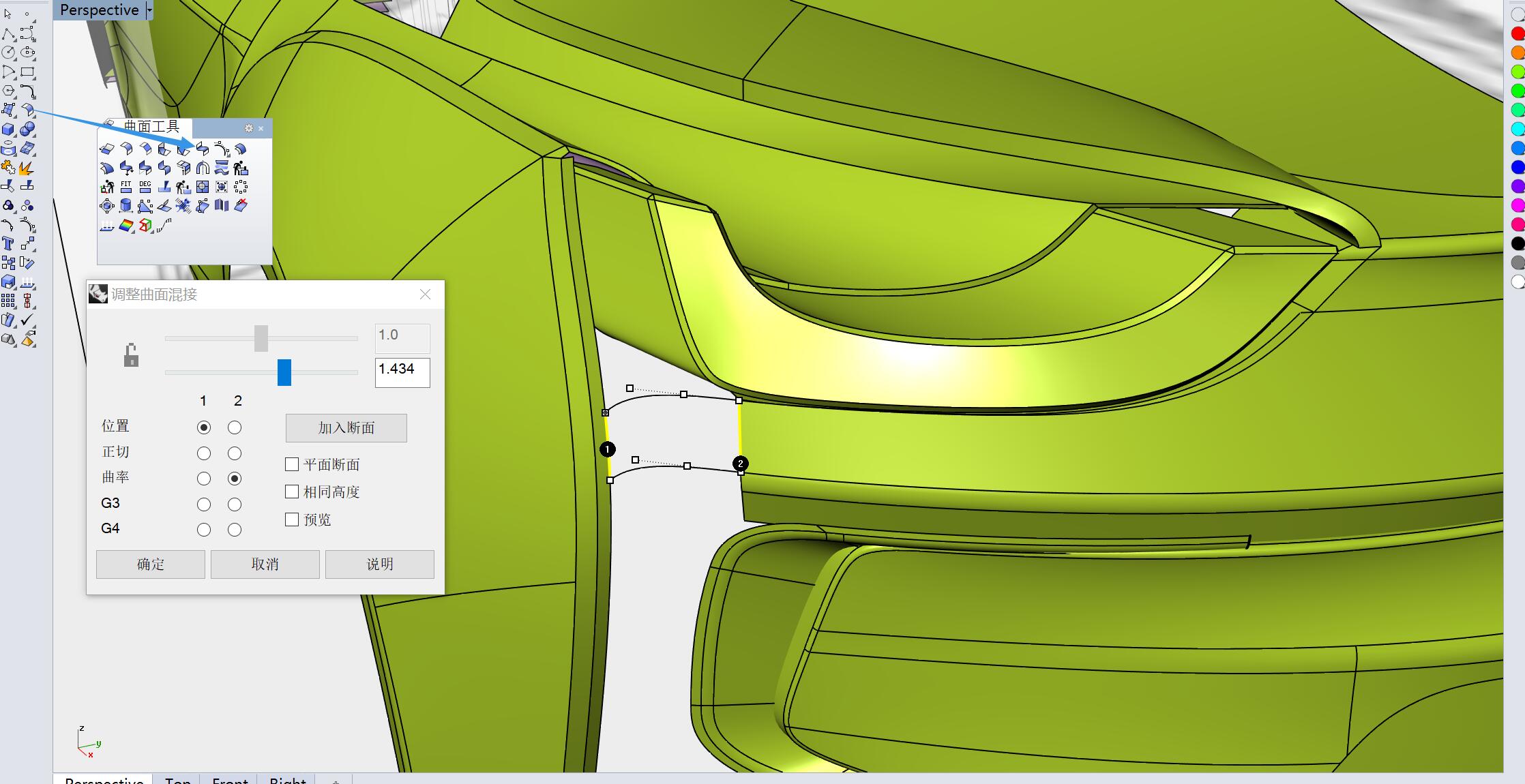

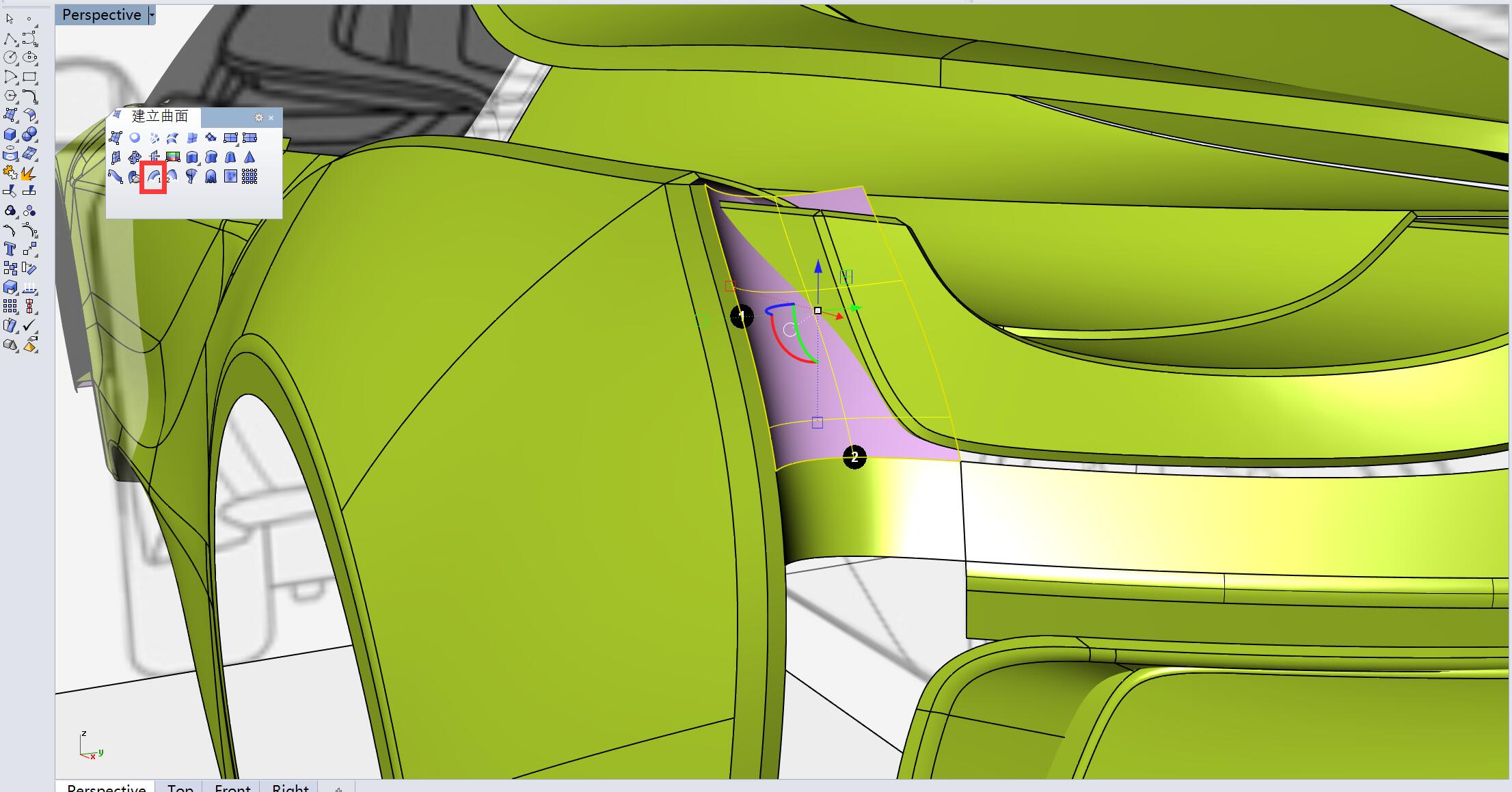

用混接曲面工具，在如下图位置混接出过度曲面
（2段为曲率连续，1段为位置连续）。

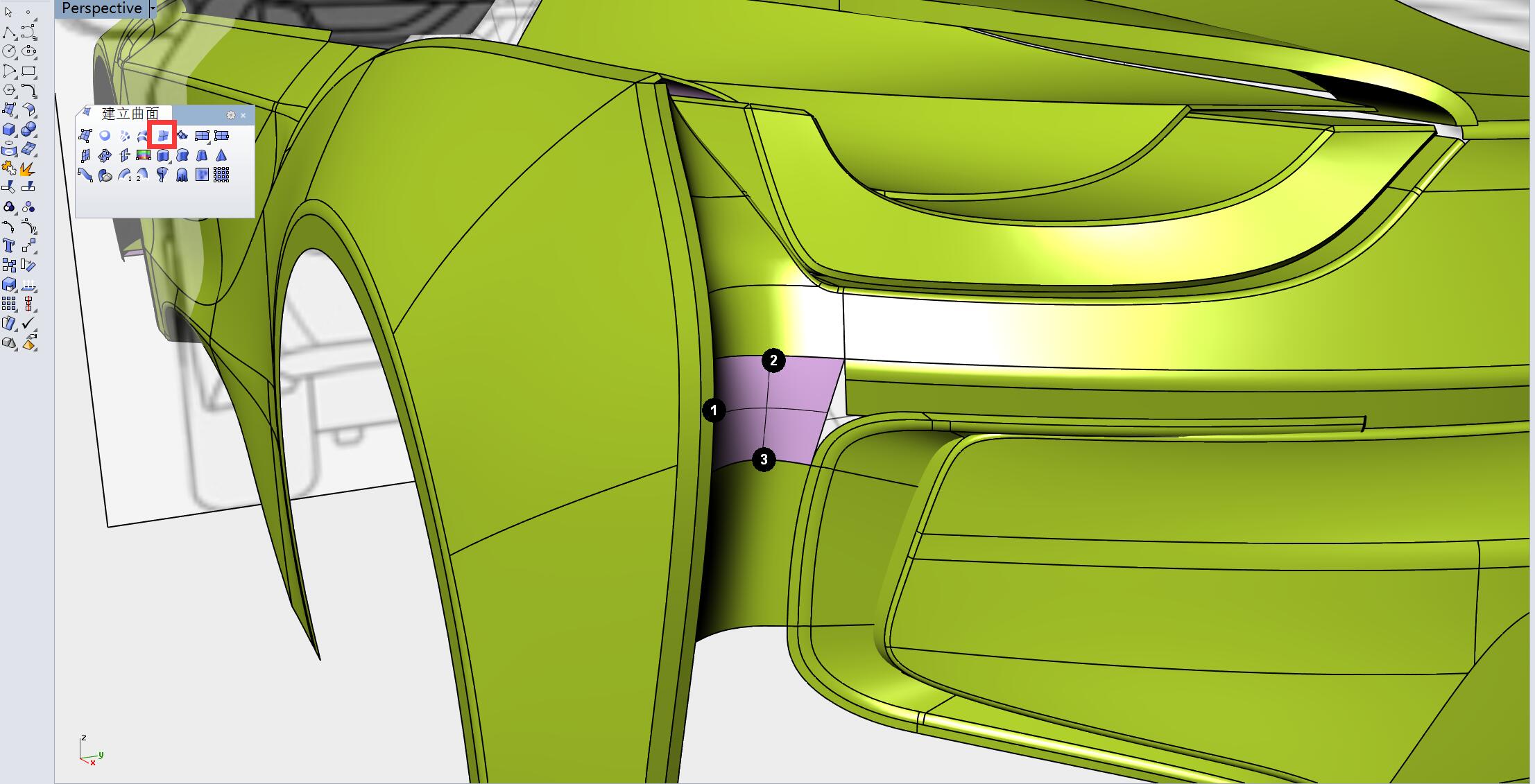

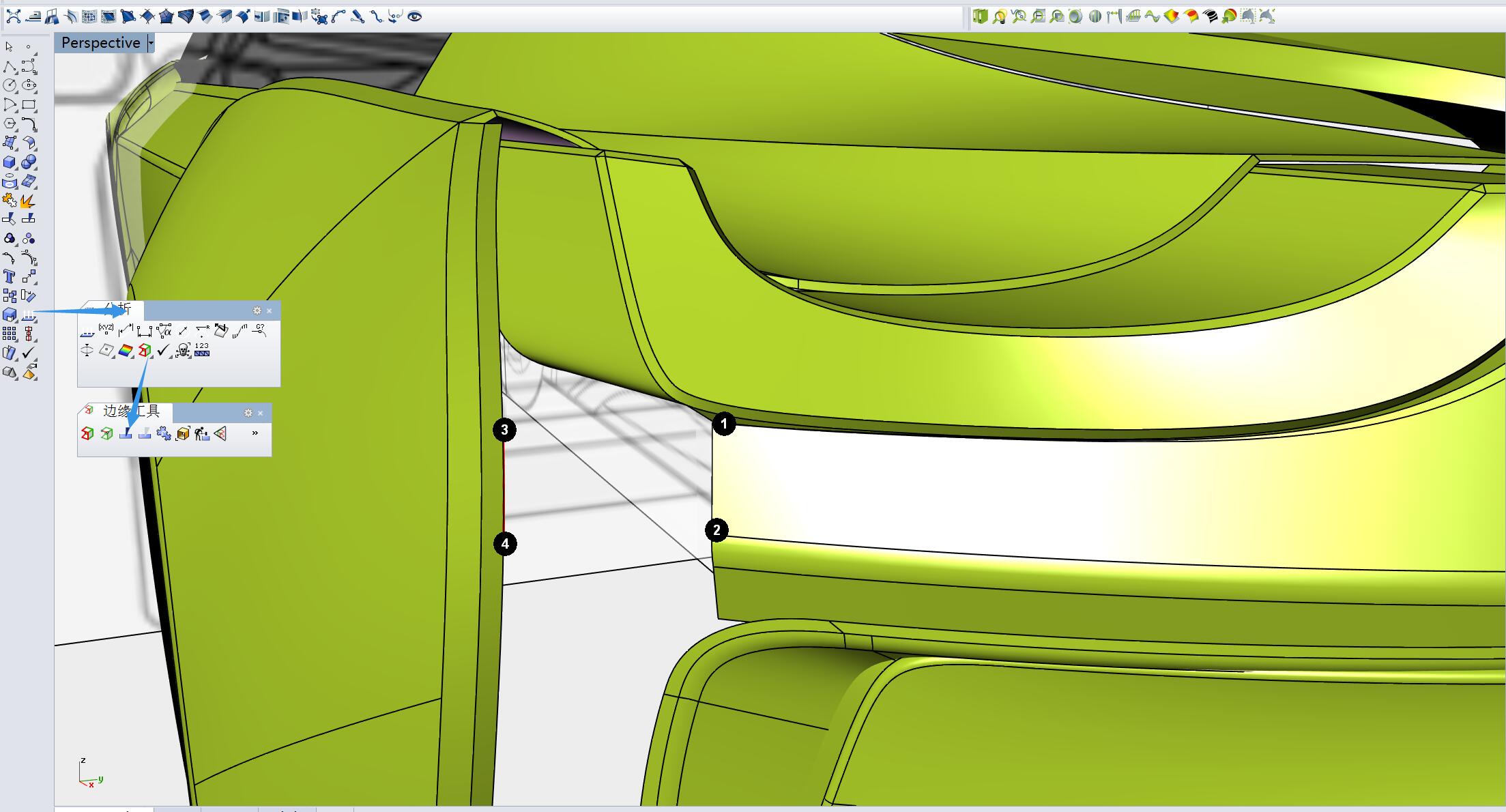

用4边成面工具生成曲面，如下图，
（注意在选择边缘时有个小技巧，要生成如下曲面，
3个边缘选择的顺序先后必须是，1边缘第一选择），
并对曲面2、3边进行衔接处理（曲率连续）。
Step：35
用混接曲线工具混接出如下曲线，并对曲面修剪，最后补齐4边面 。
后续的一些曲面及细节，在这里就不过多阐述，

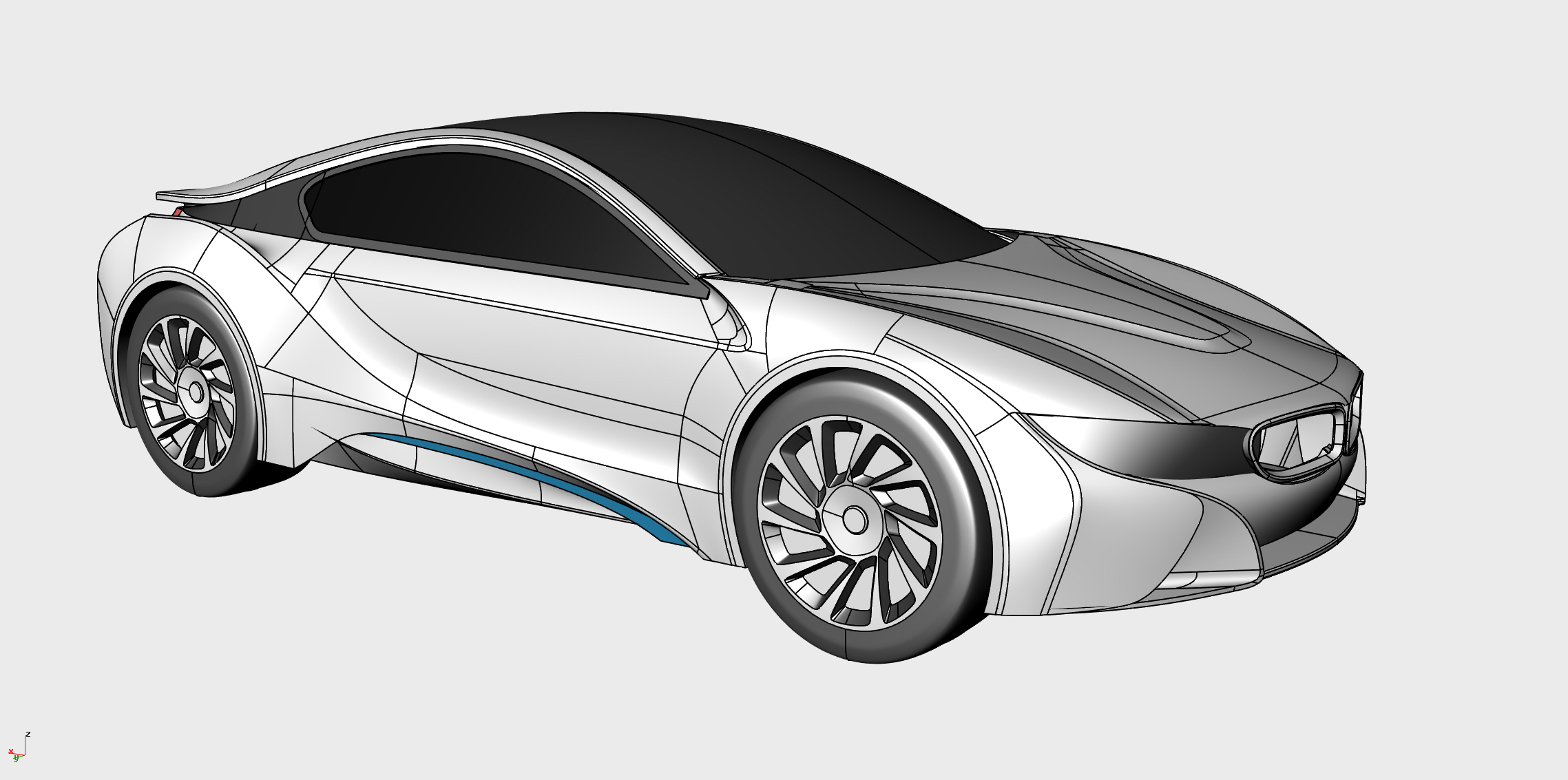

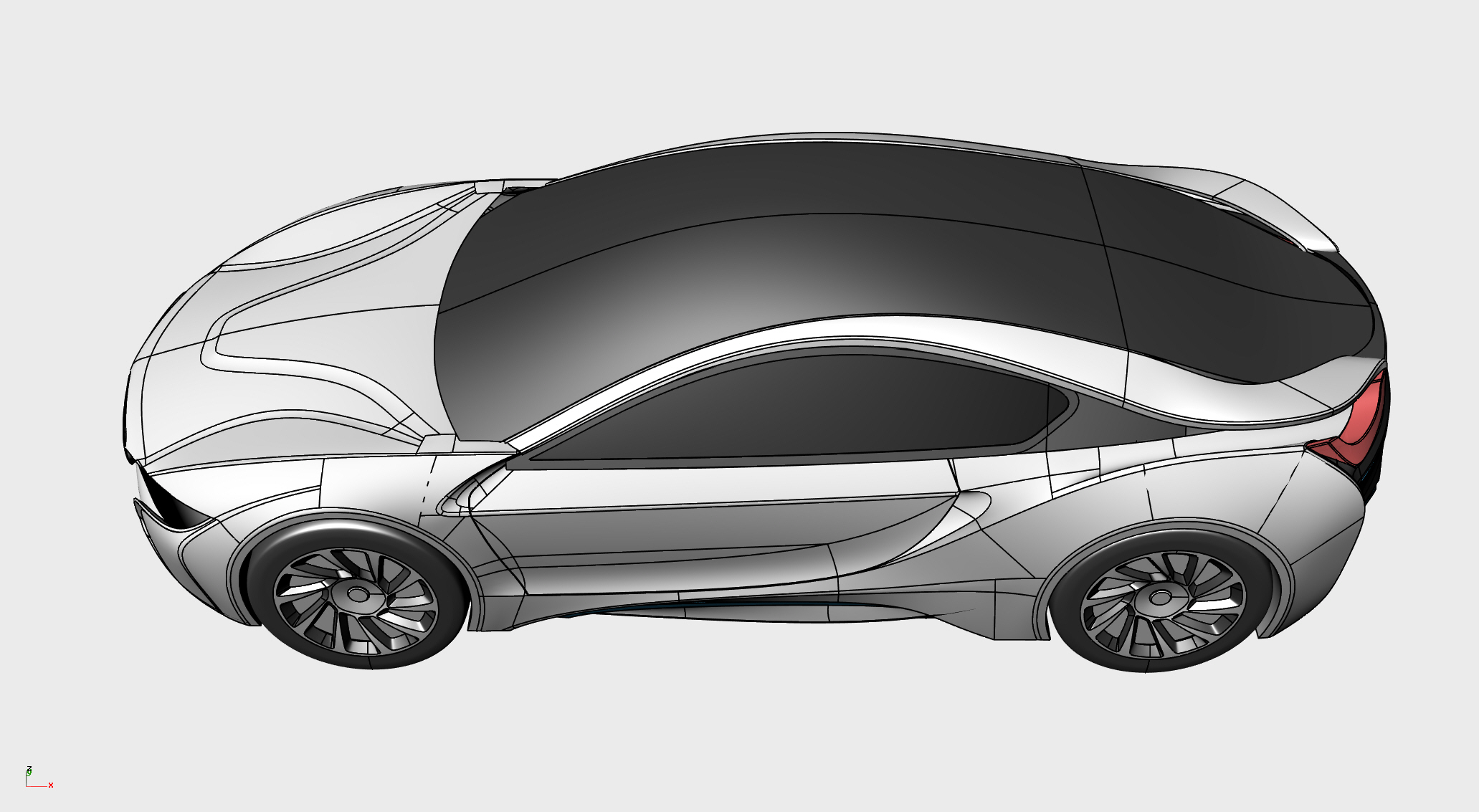

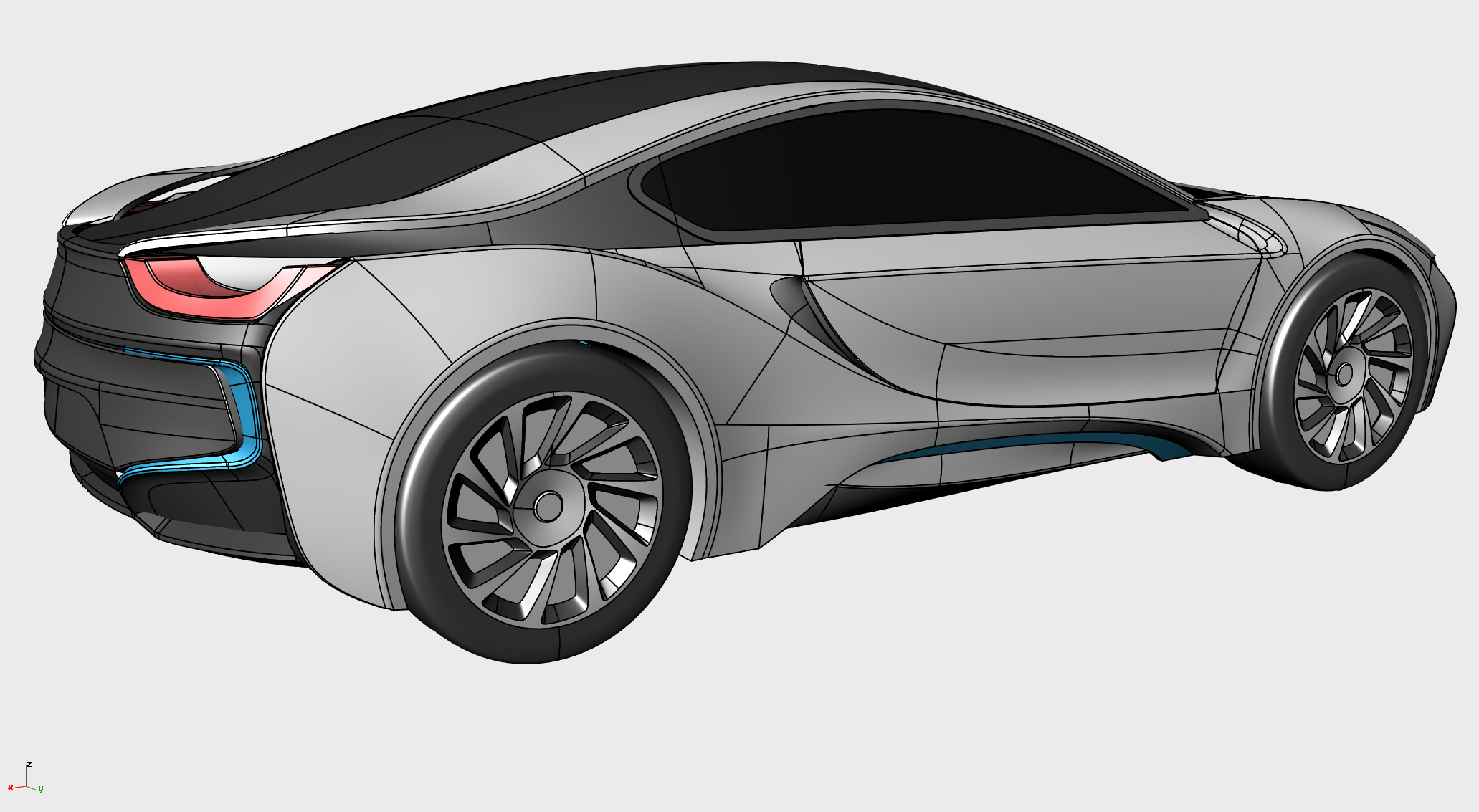

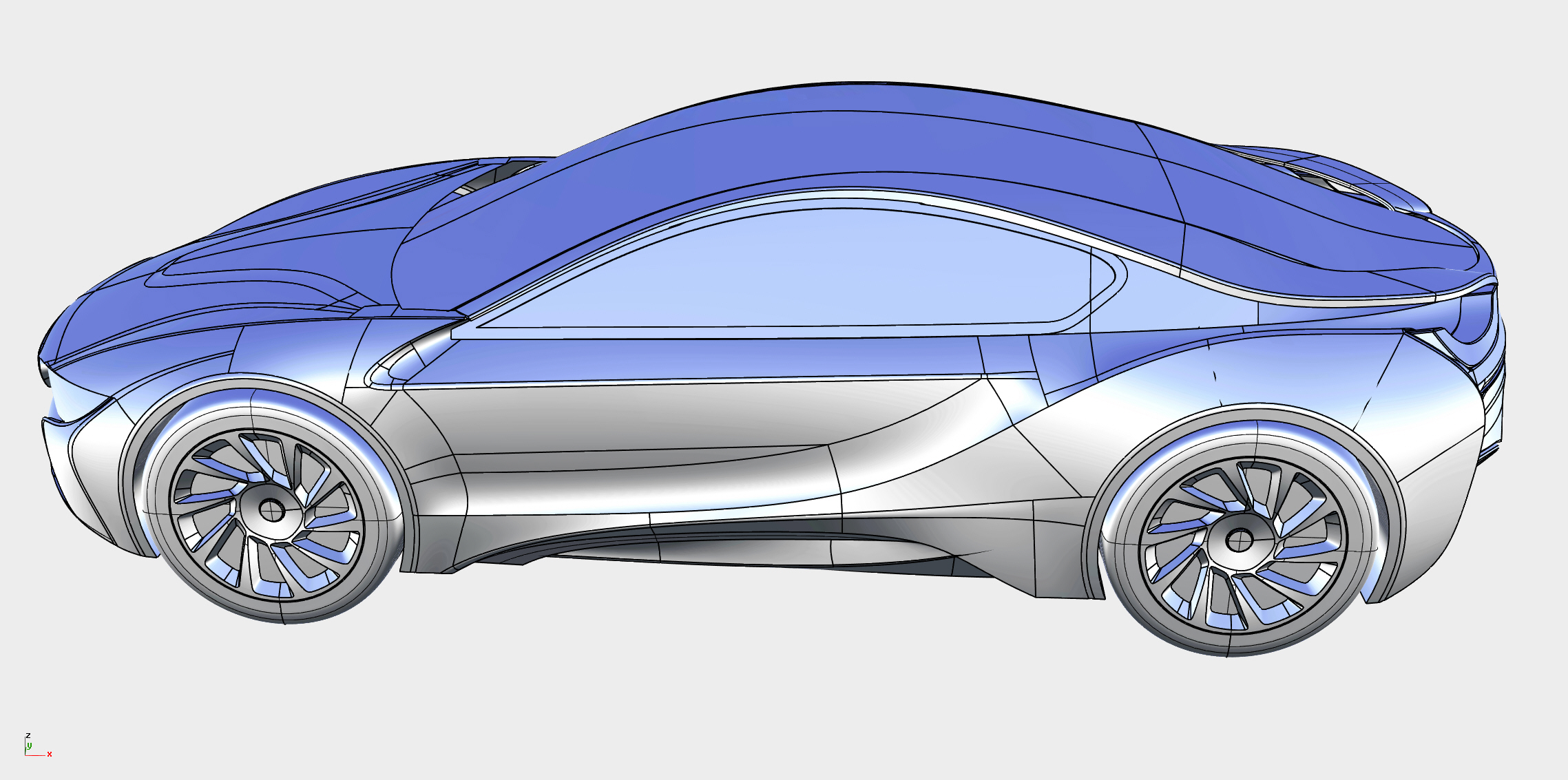

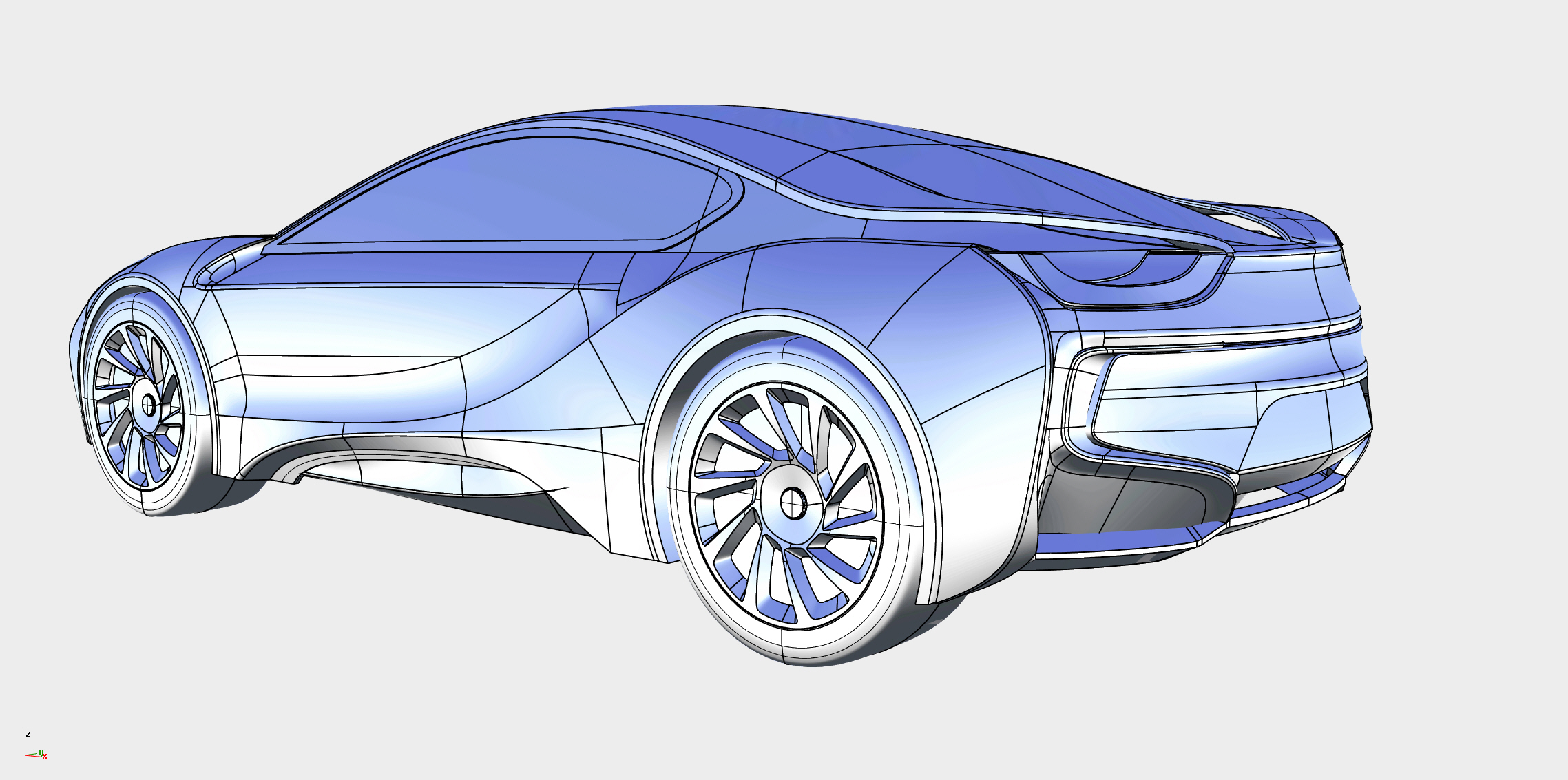

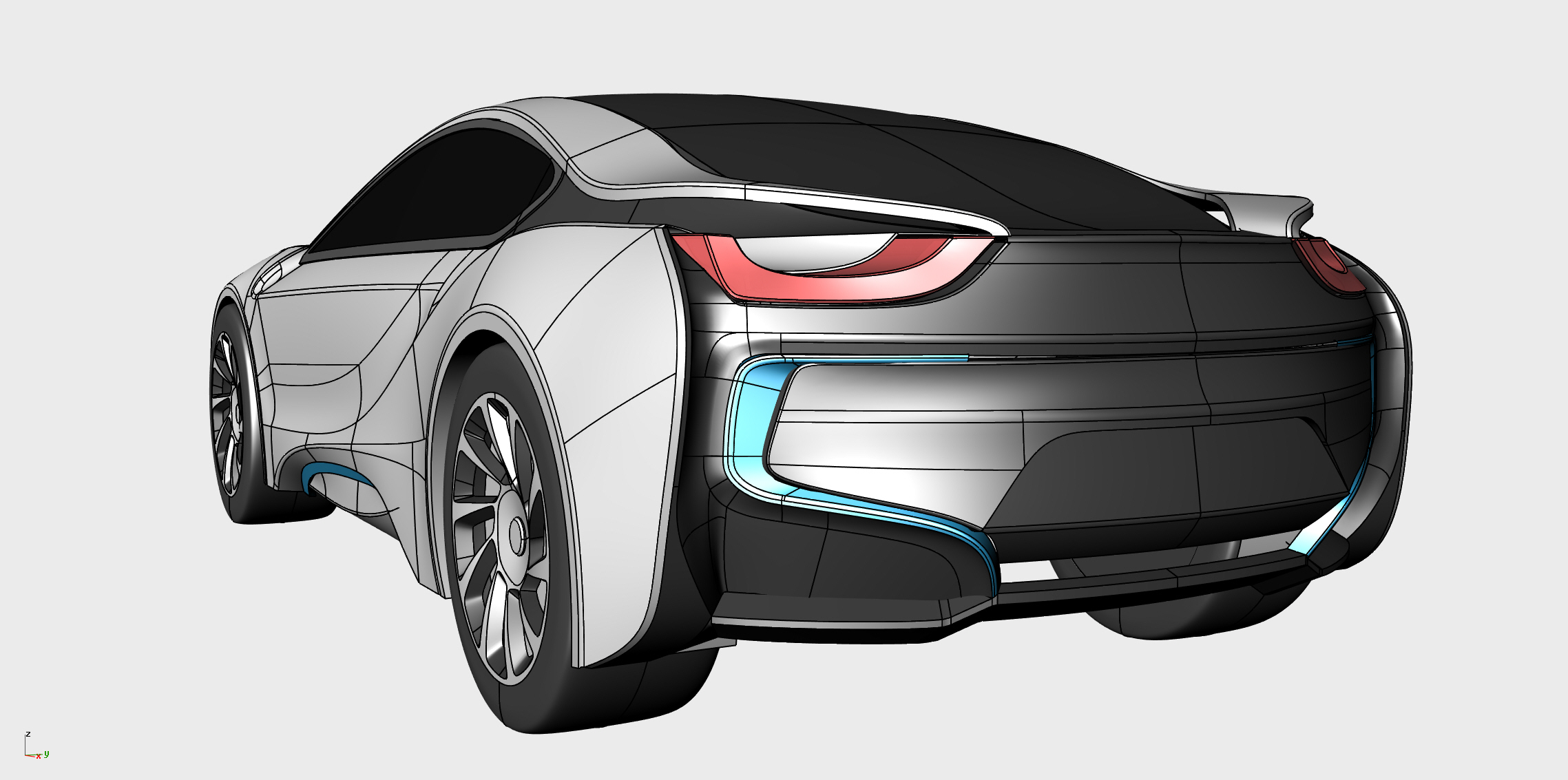

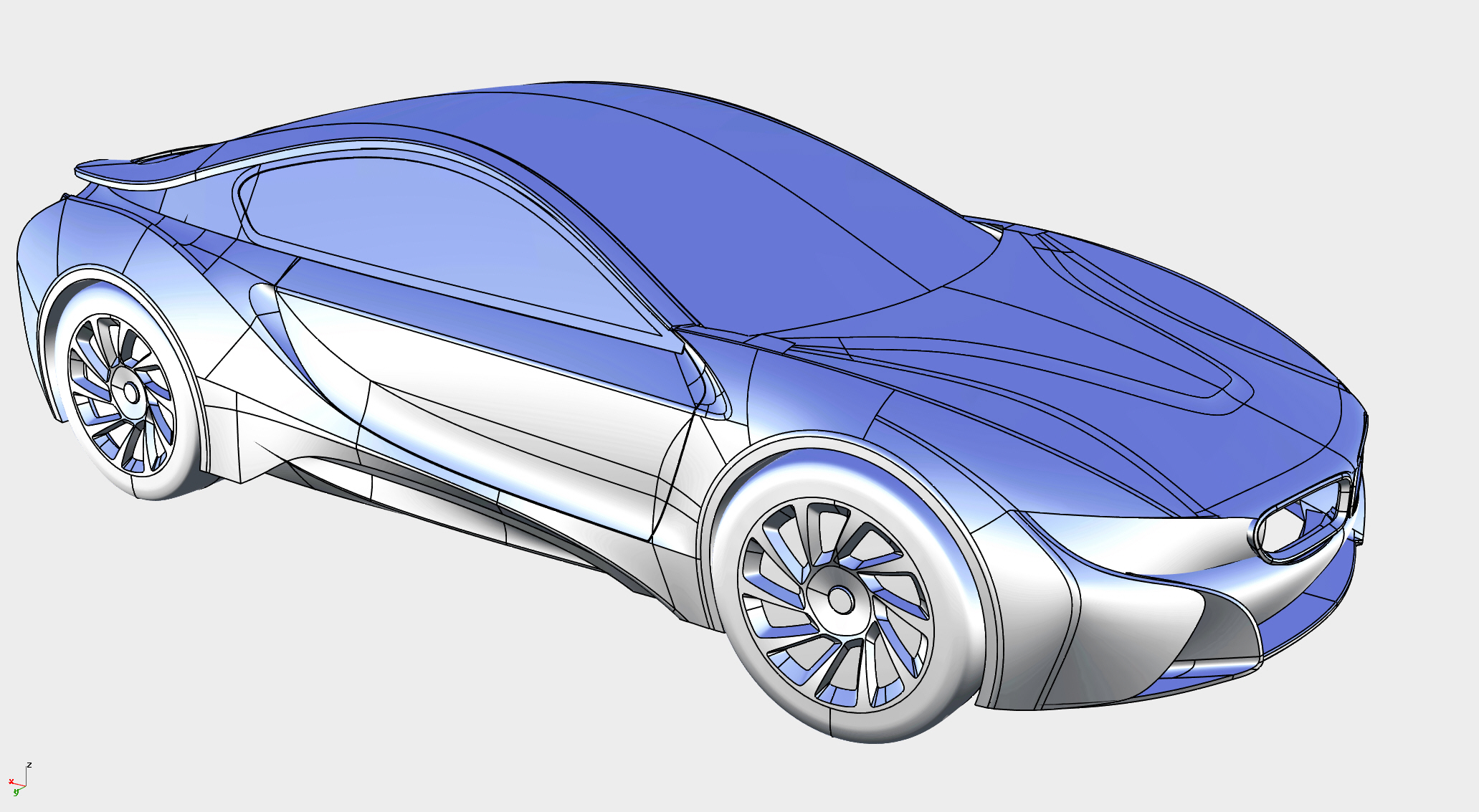

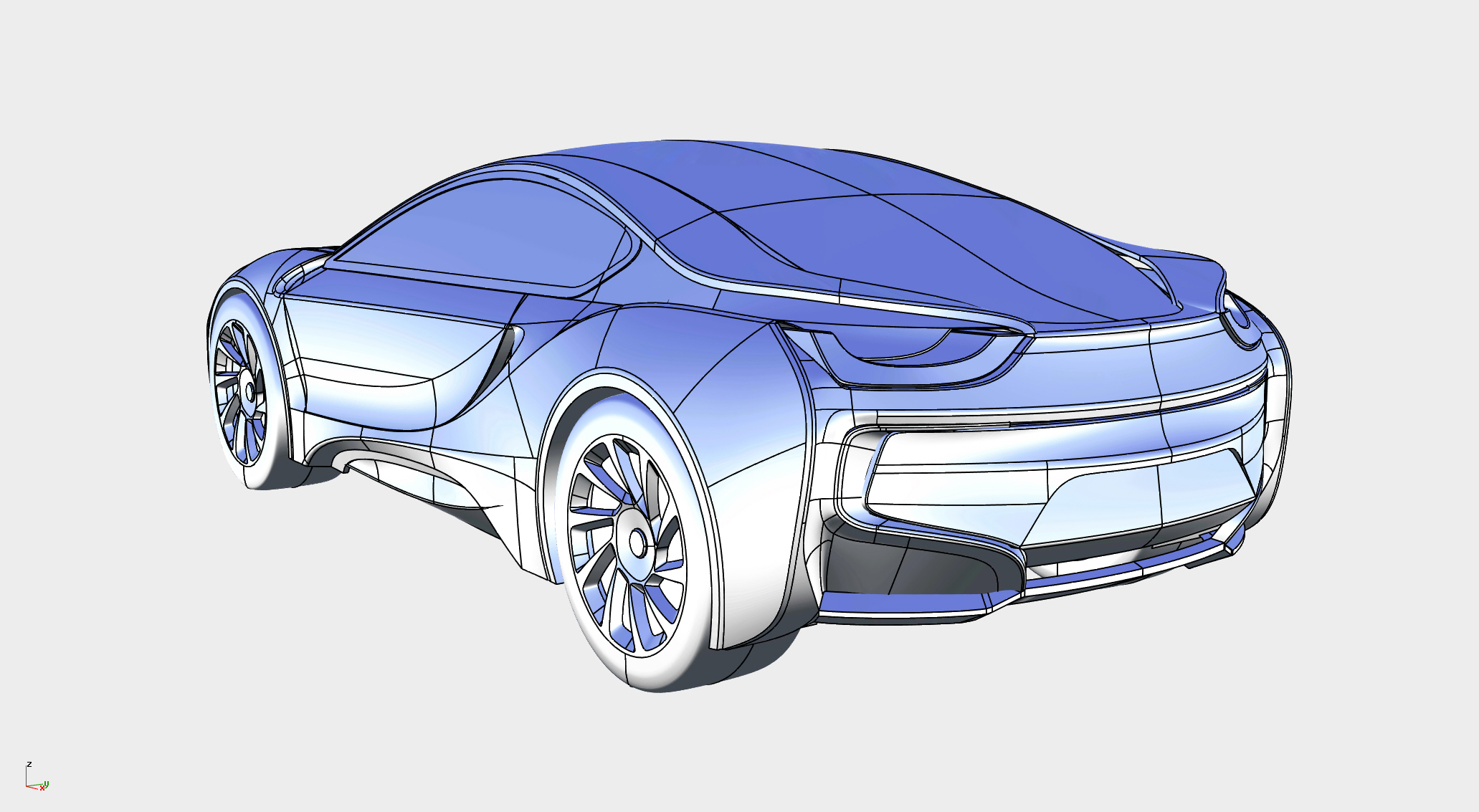

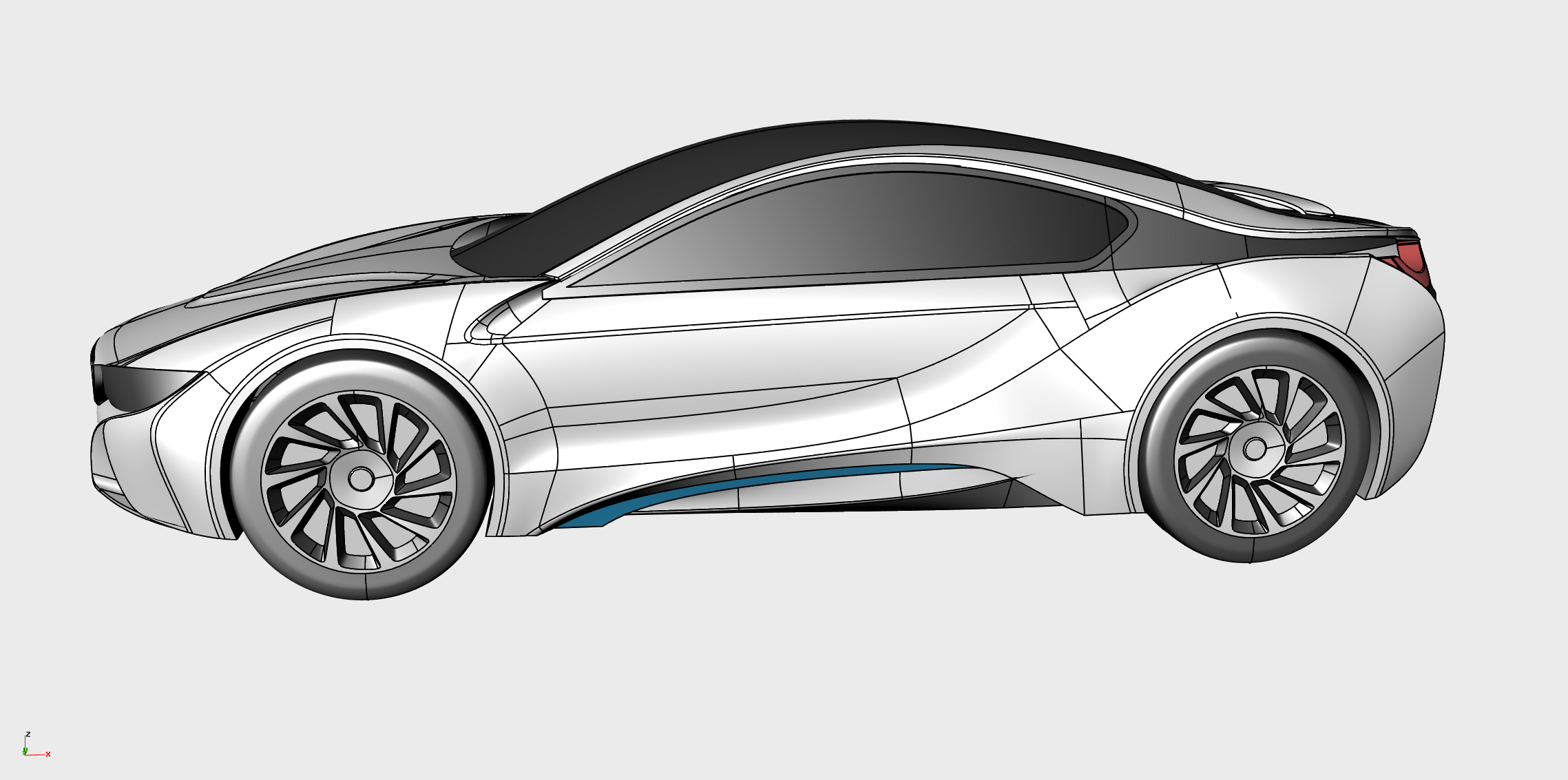

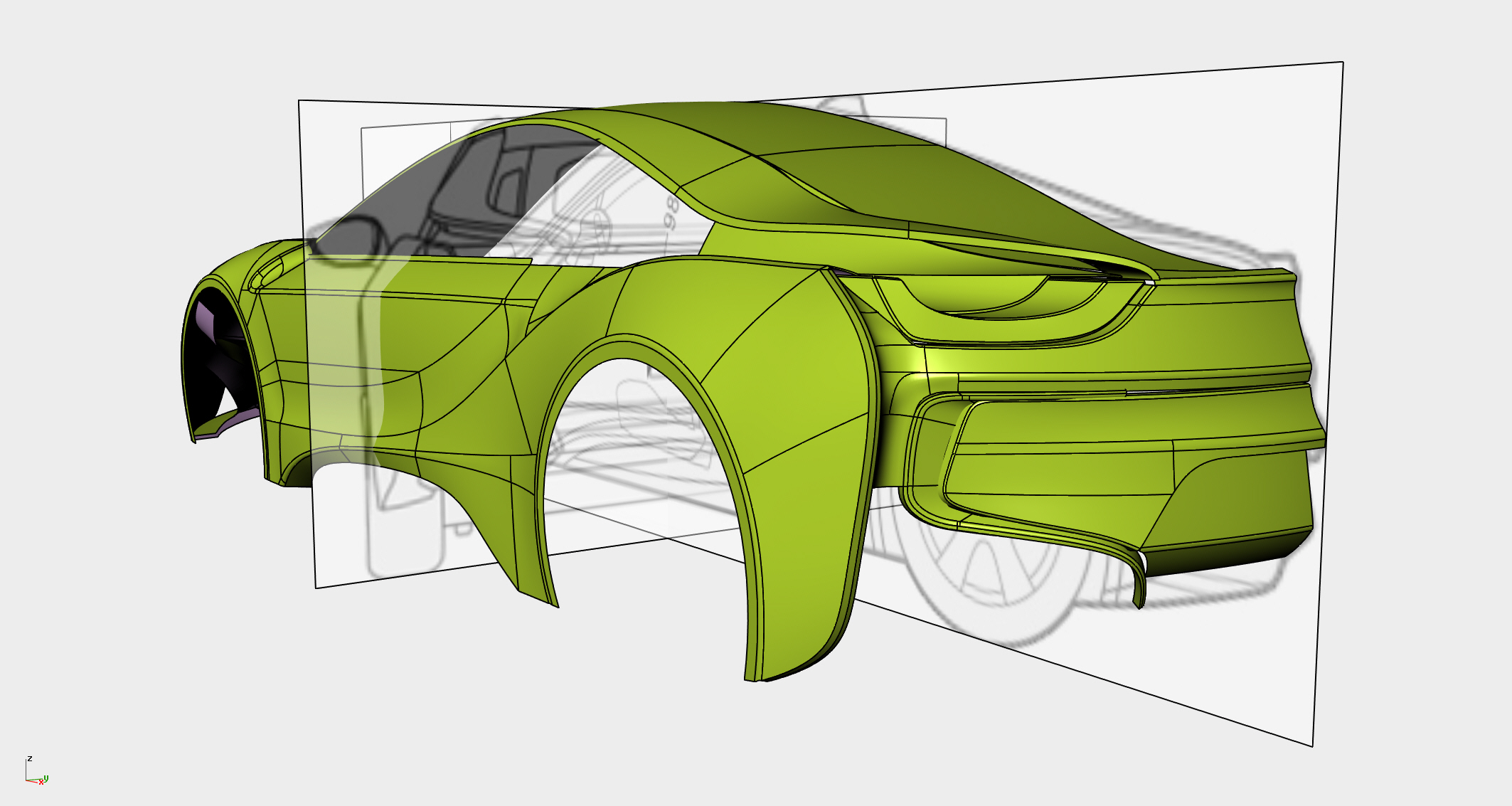

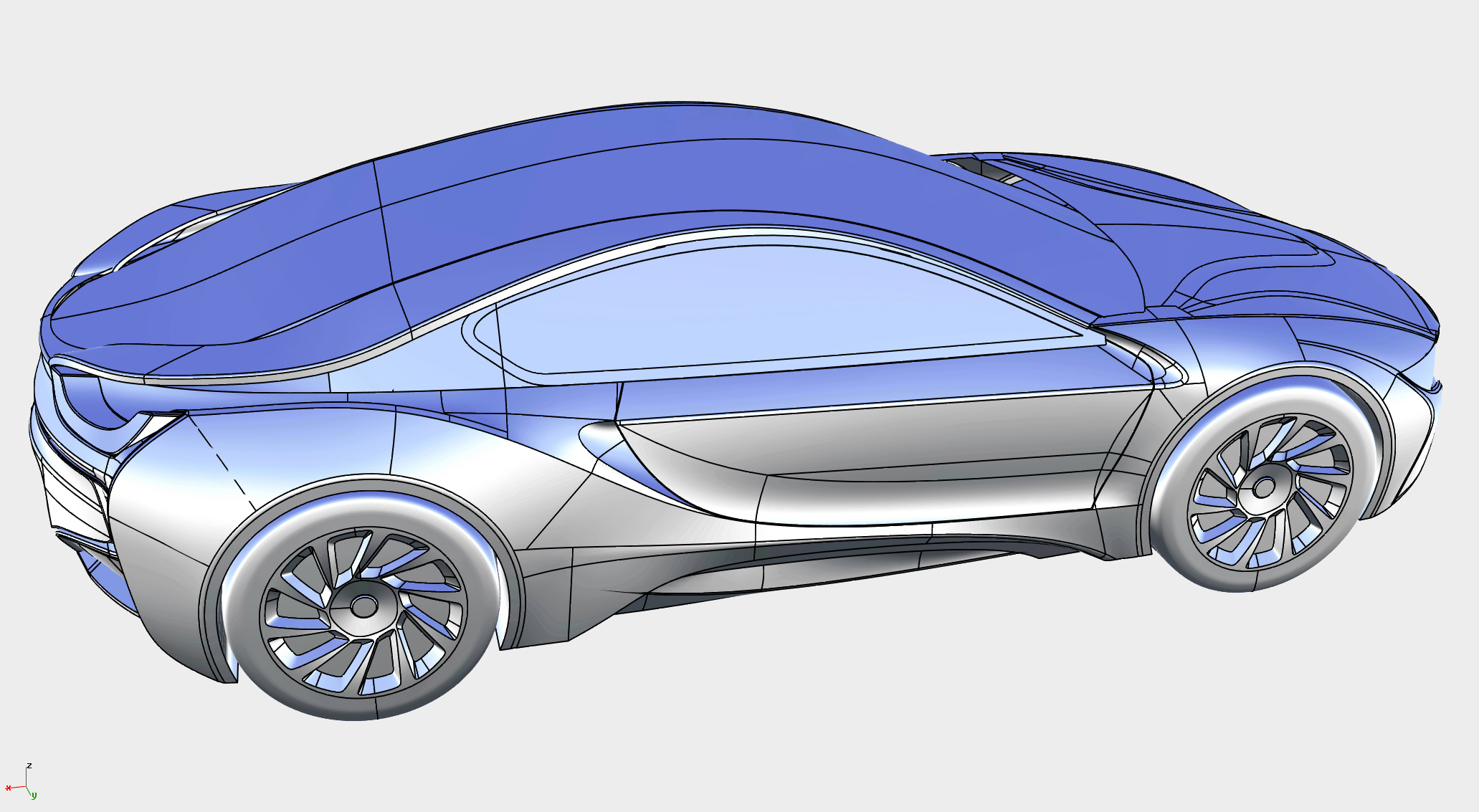

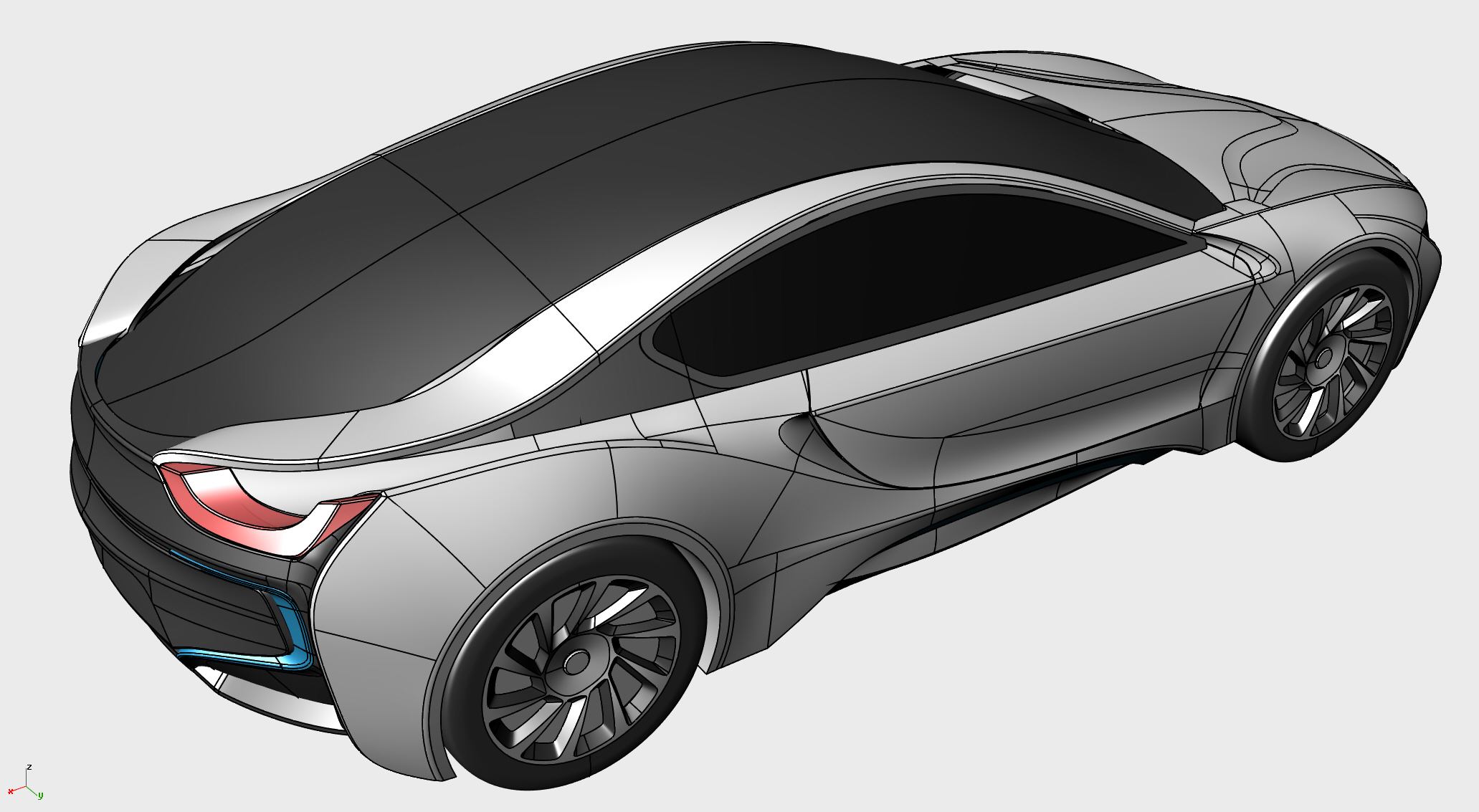

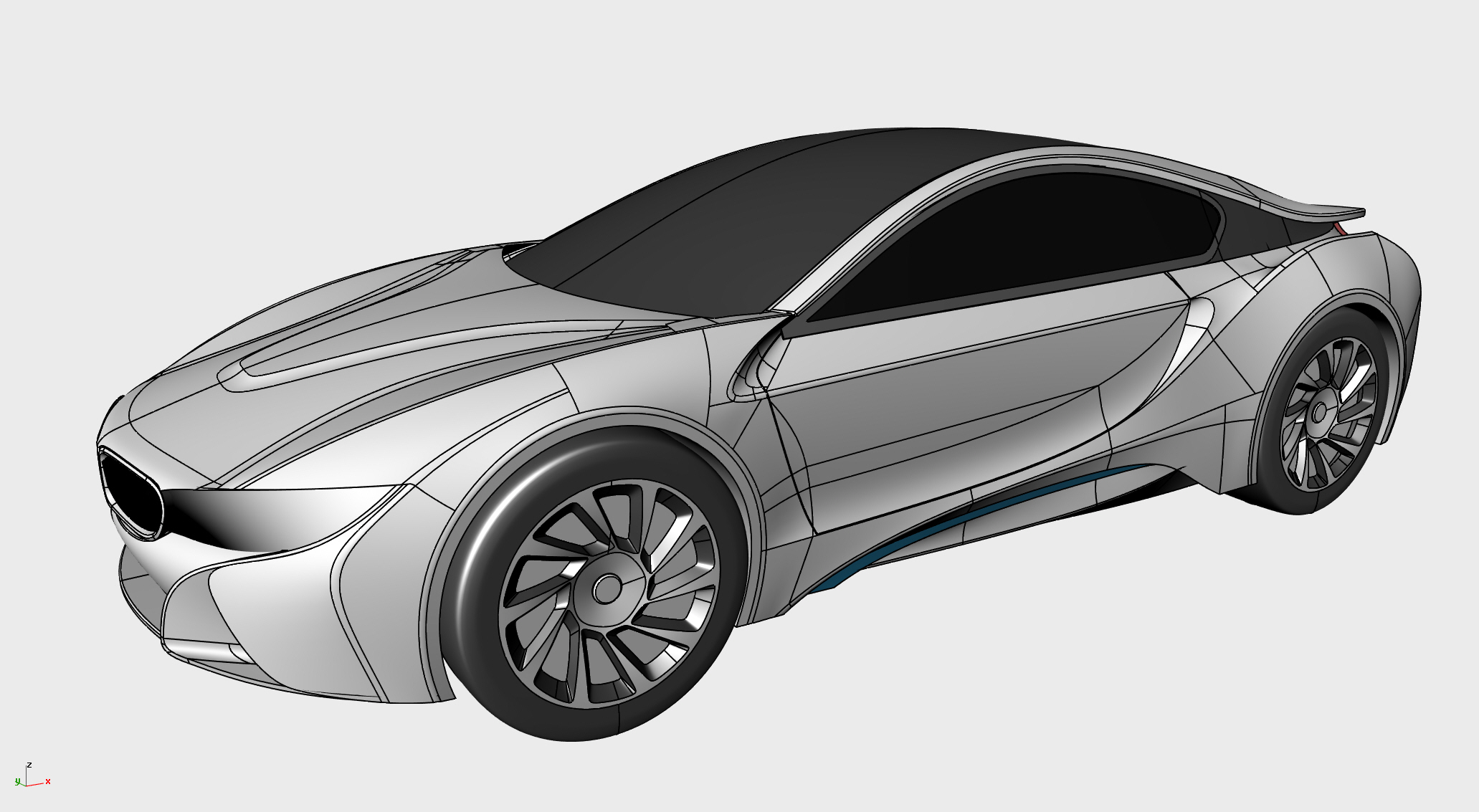

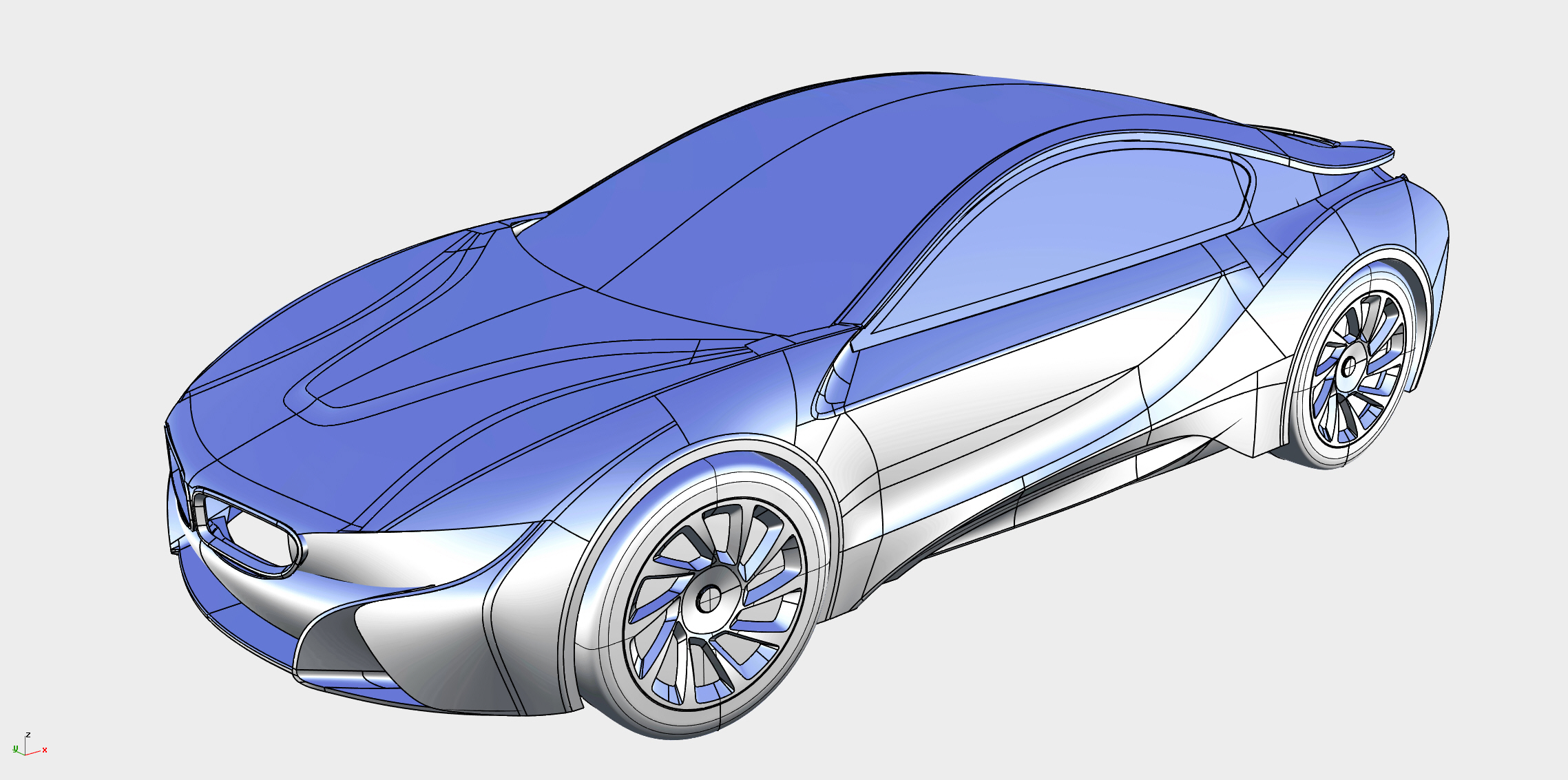

本次汽车教程分三个章节逐步分享完结，下面是最后的模型成果，
同学们可以根据分面效果，去揣摩建模思路，
看完一定要练习，
有问题可以我微信ID：yzjdesign 交流建模技巧。
