【犀牛教程】BMWi8建模过程讲解二

BMW I8案例建模(中篇）

Step：13

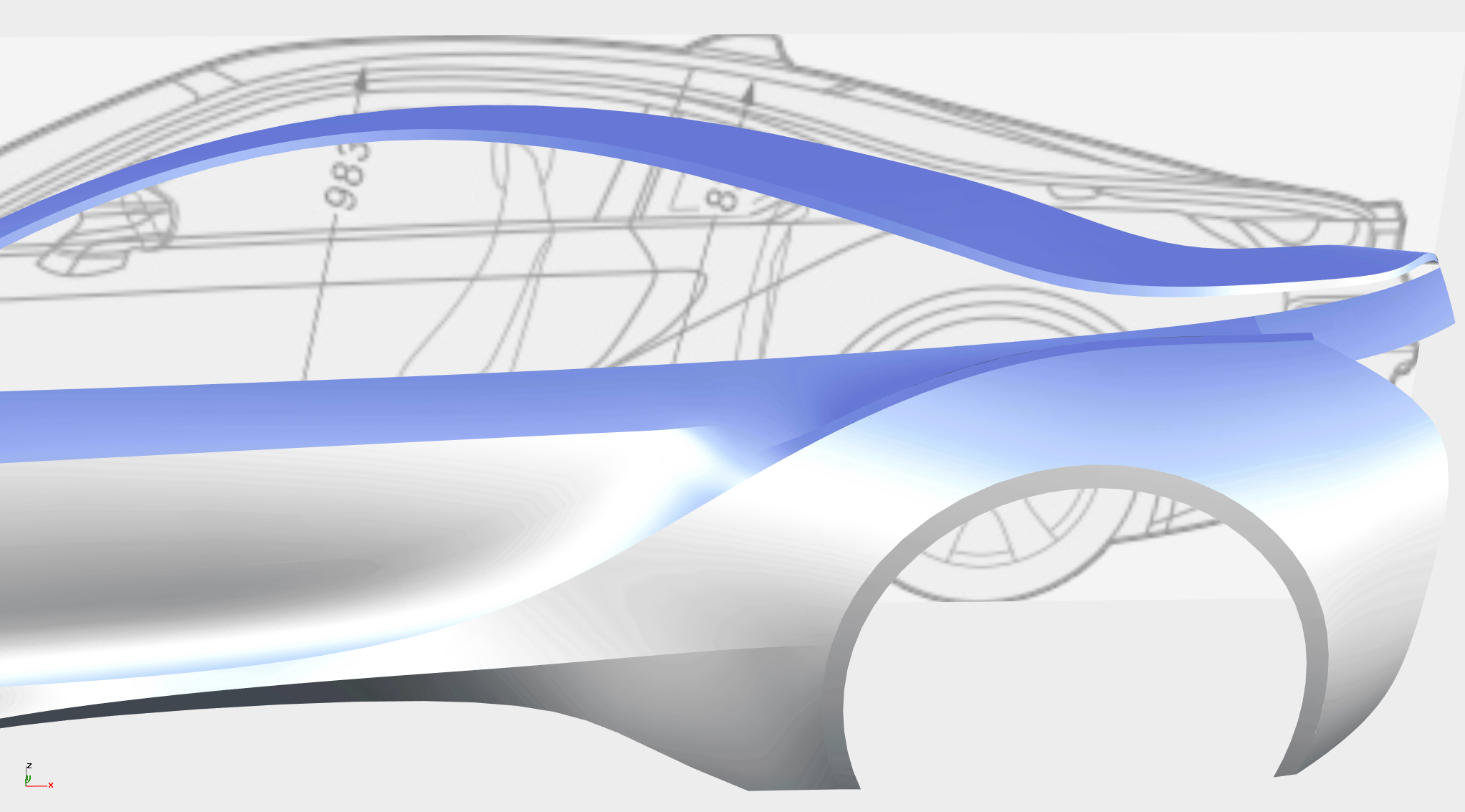

以1为路径，2为断面单轨出曲面。

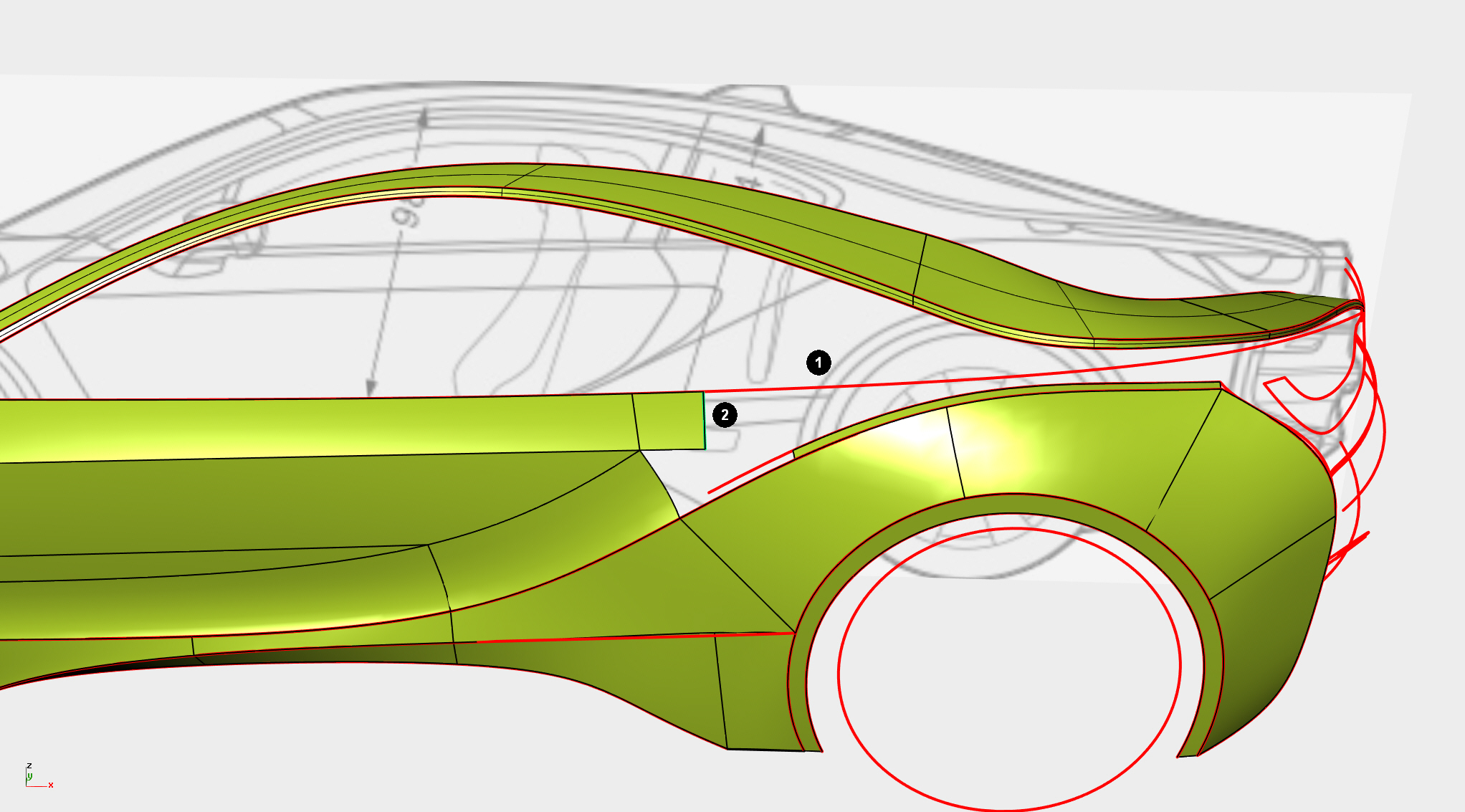

以1和2位置为参考，打开垂点捕捉,用结构线切割工具对曲面进行分割，

并缩回修剪的曲面。

Step：14

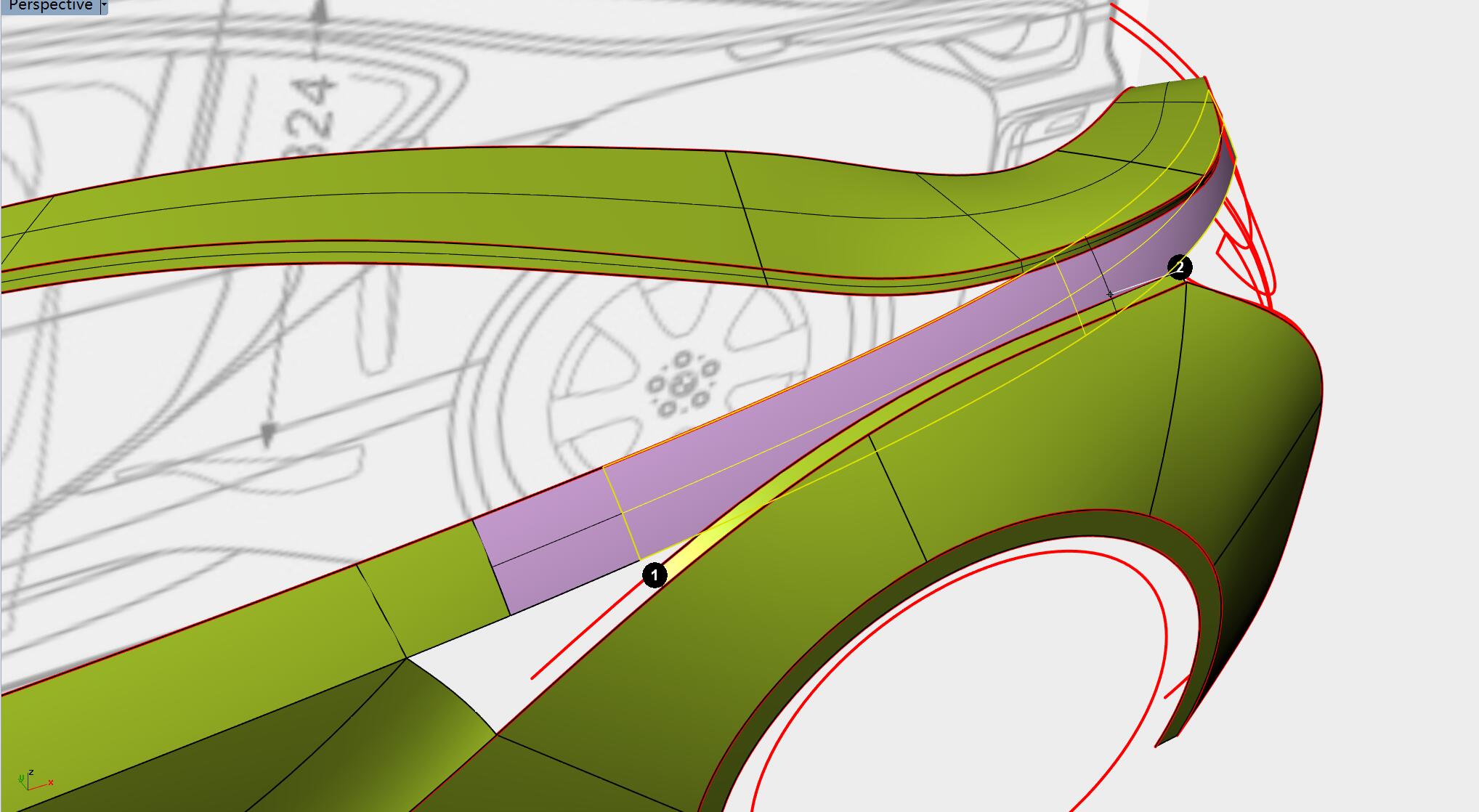

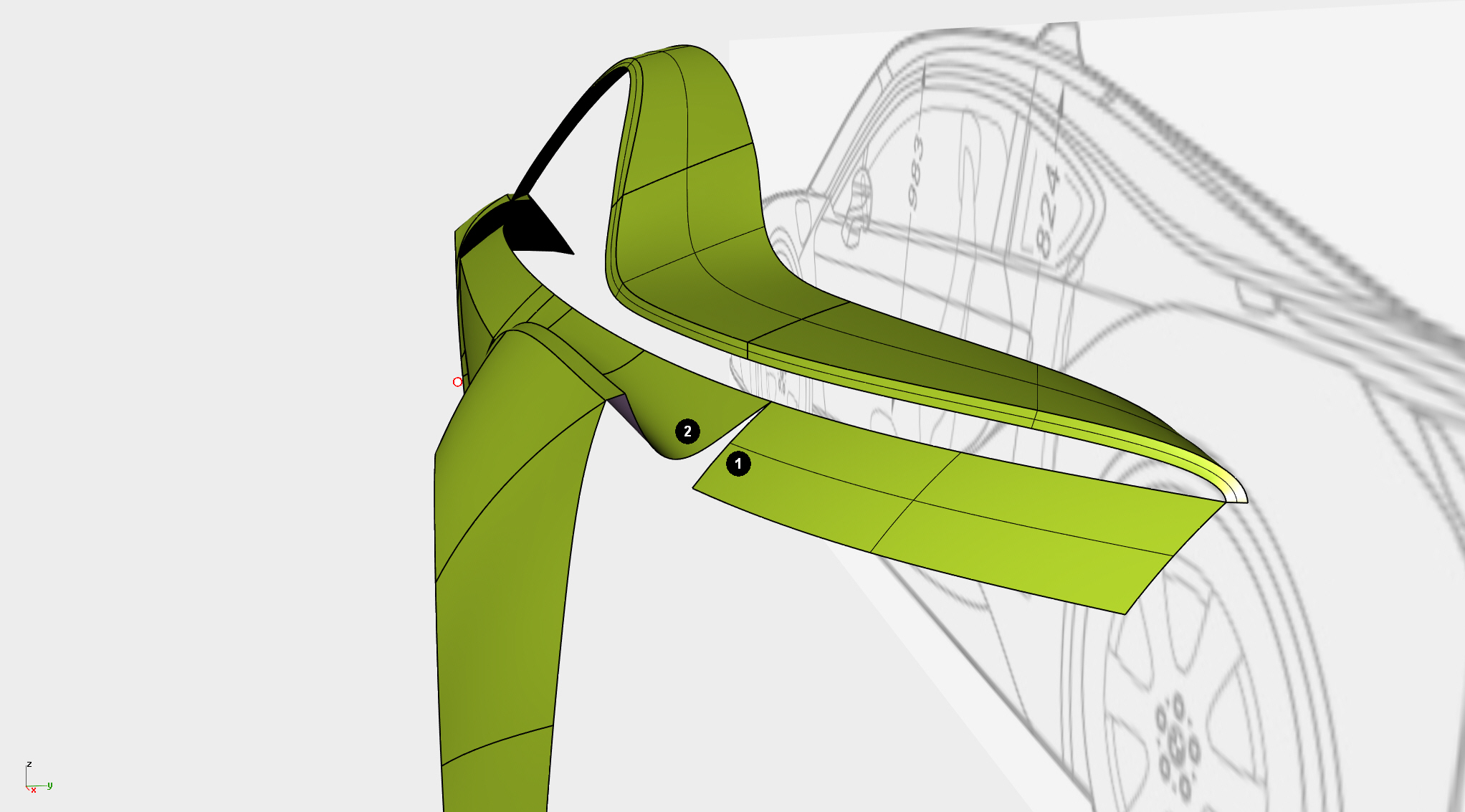

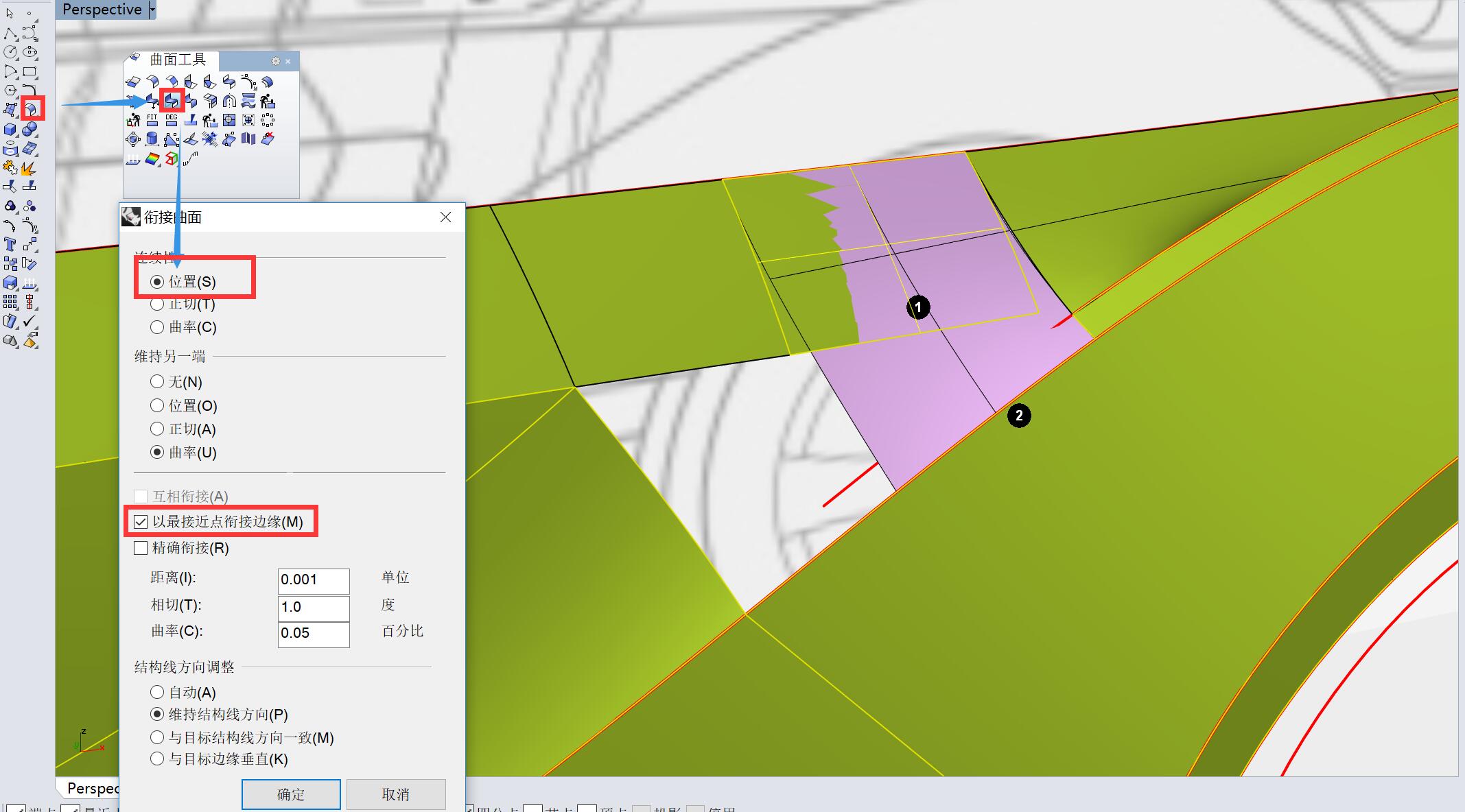

用曲面衔接工具，曲面1边衔接至曲面2边，位置连续。

此处，同上一步同样操作。

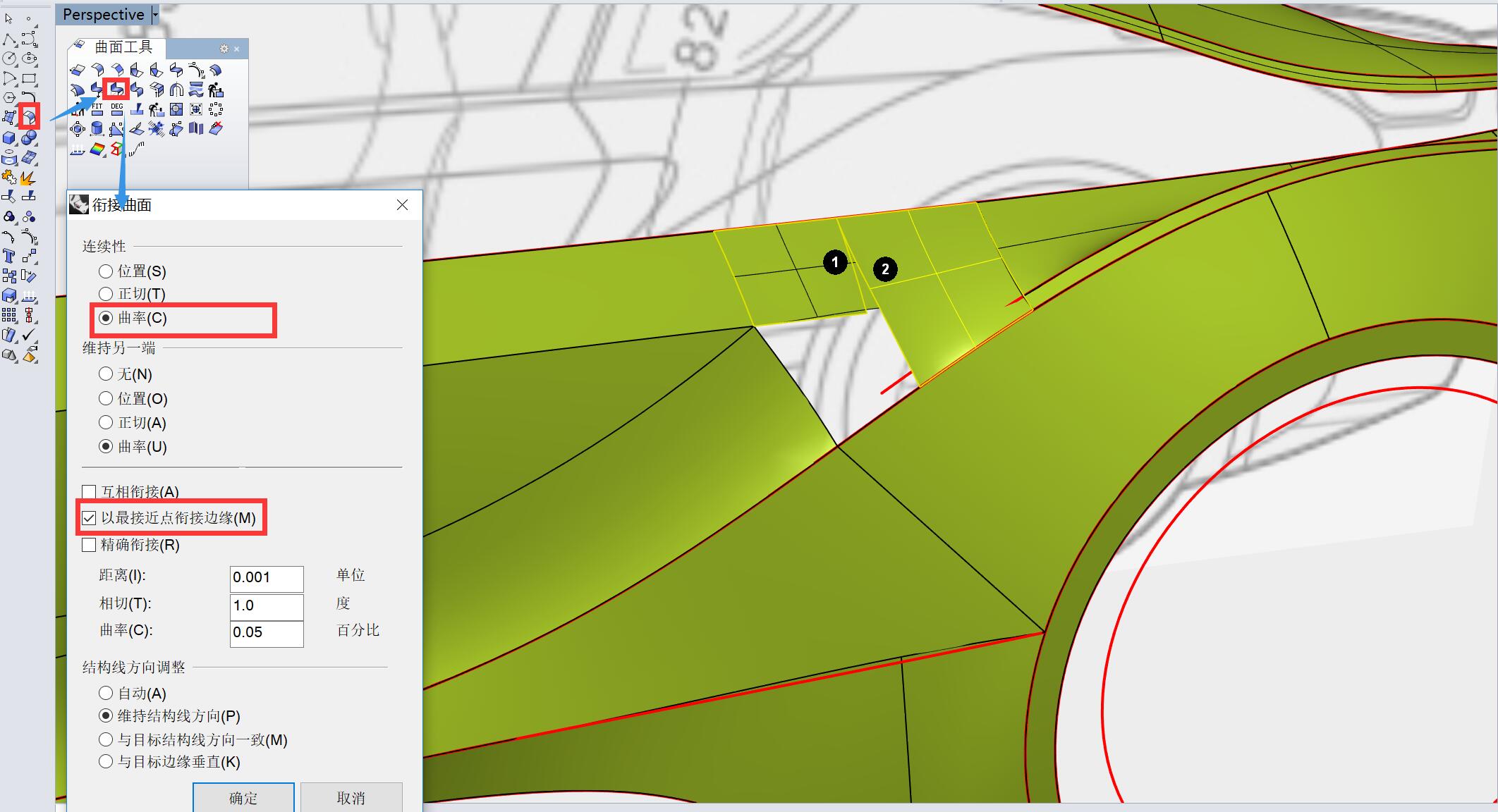

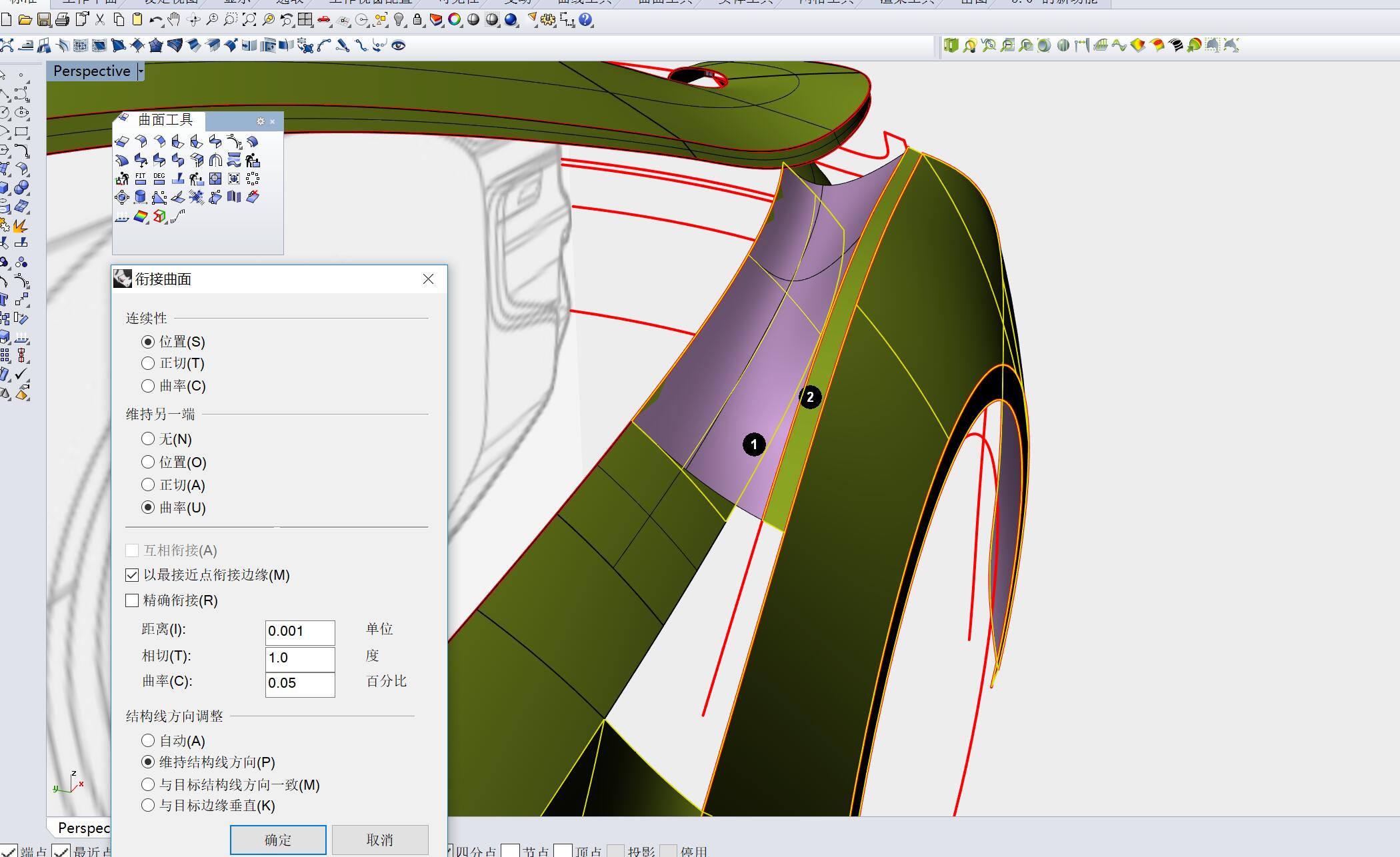

用曲面衔接工具，曲面1边衔接至曲面2边，参数为曲率连续，

并勾选以最近点衔接边缘。

Step：15

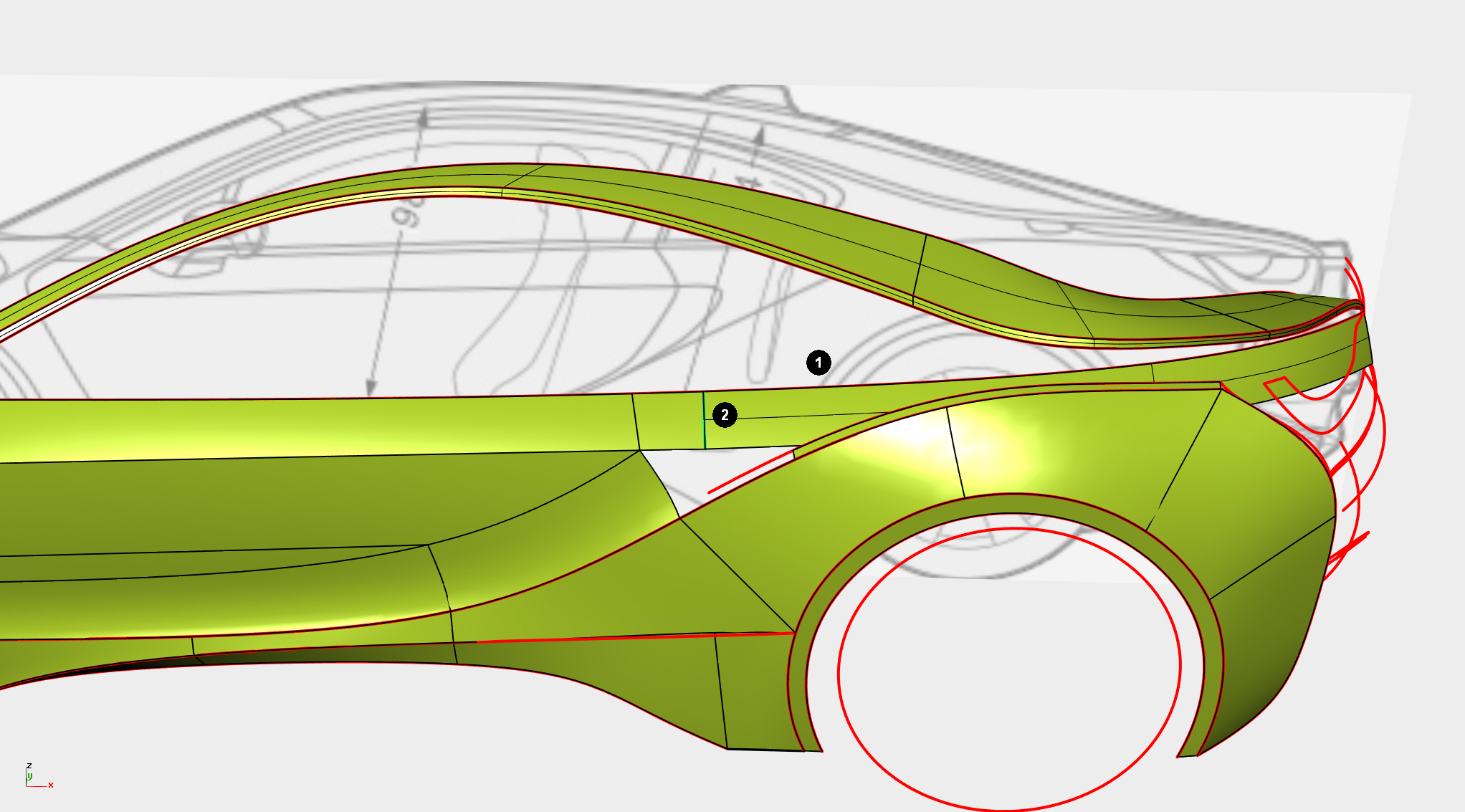

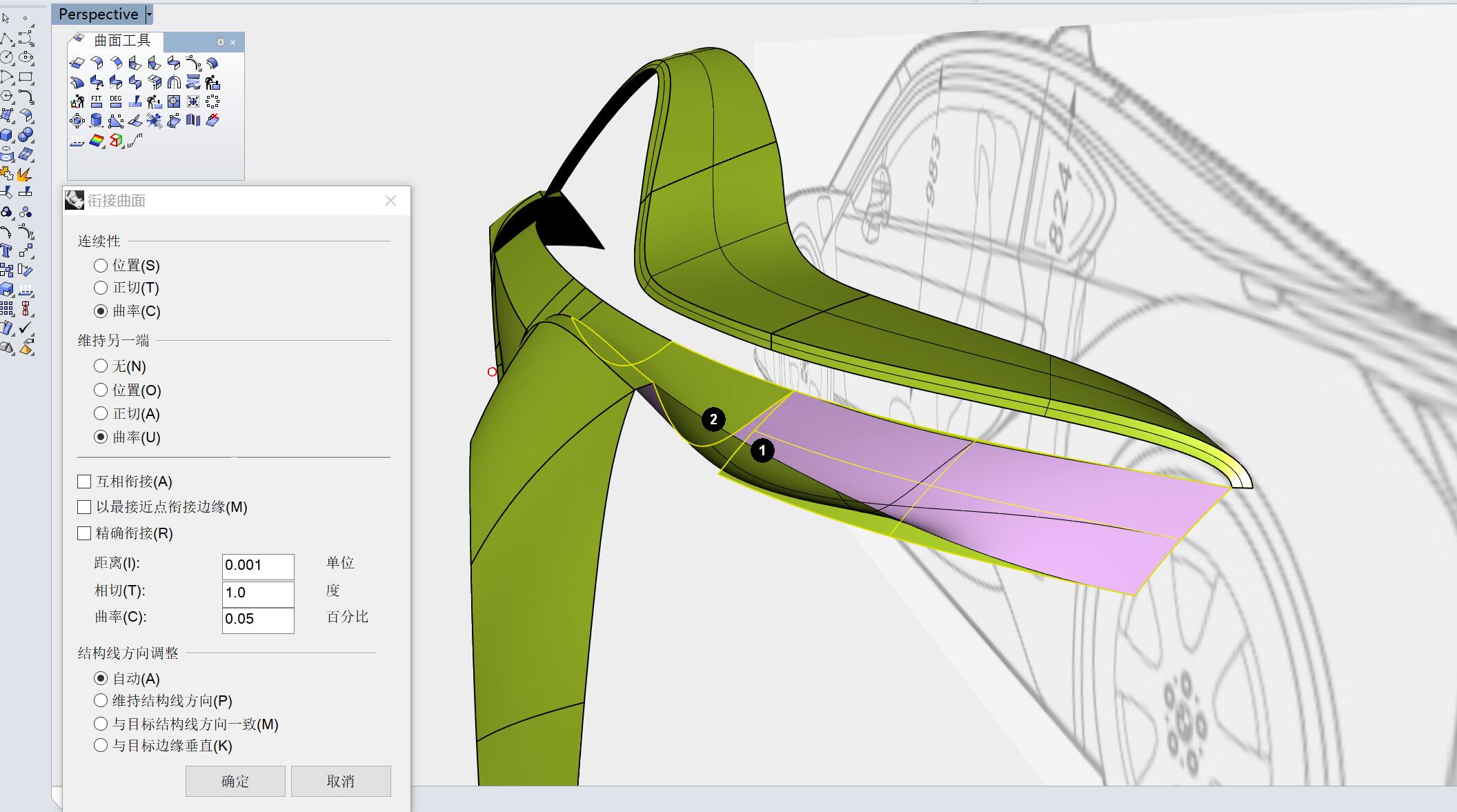

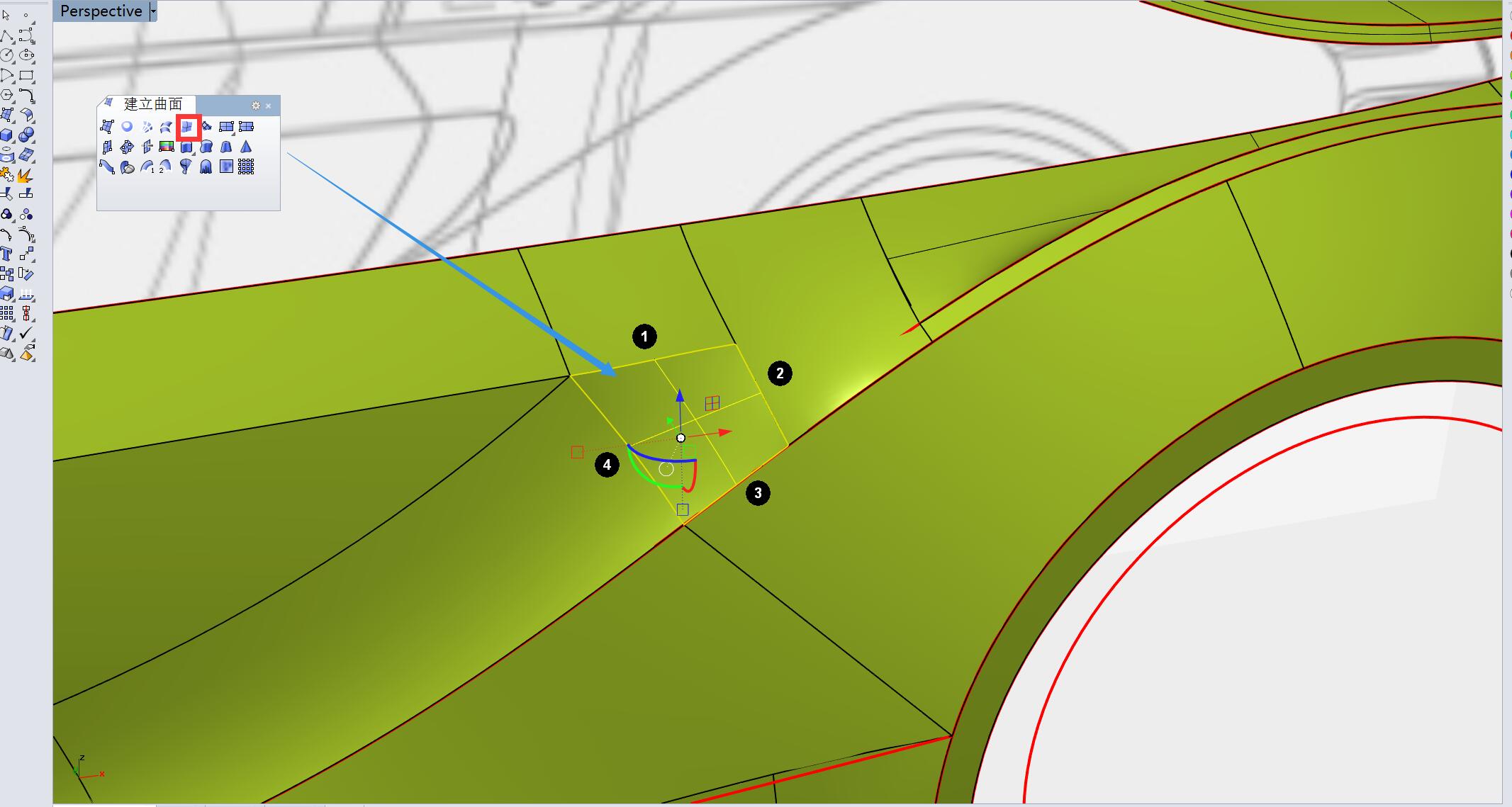

4边成面工具生成如下曲面。并逐一将4个边缘进行衔接，

1边为位置连续，2、3、4边为曲率连续。

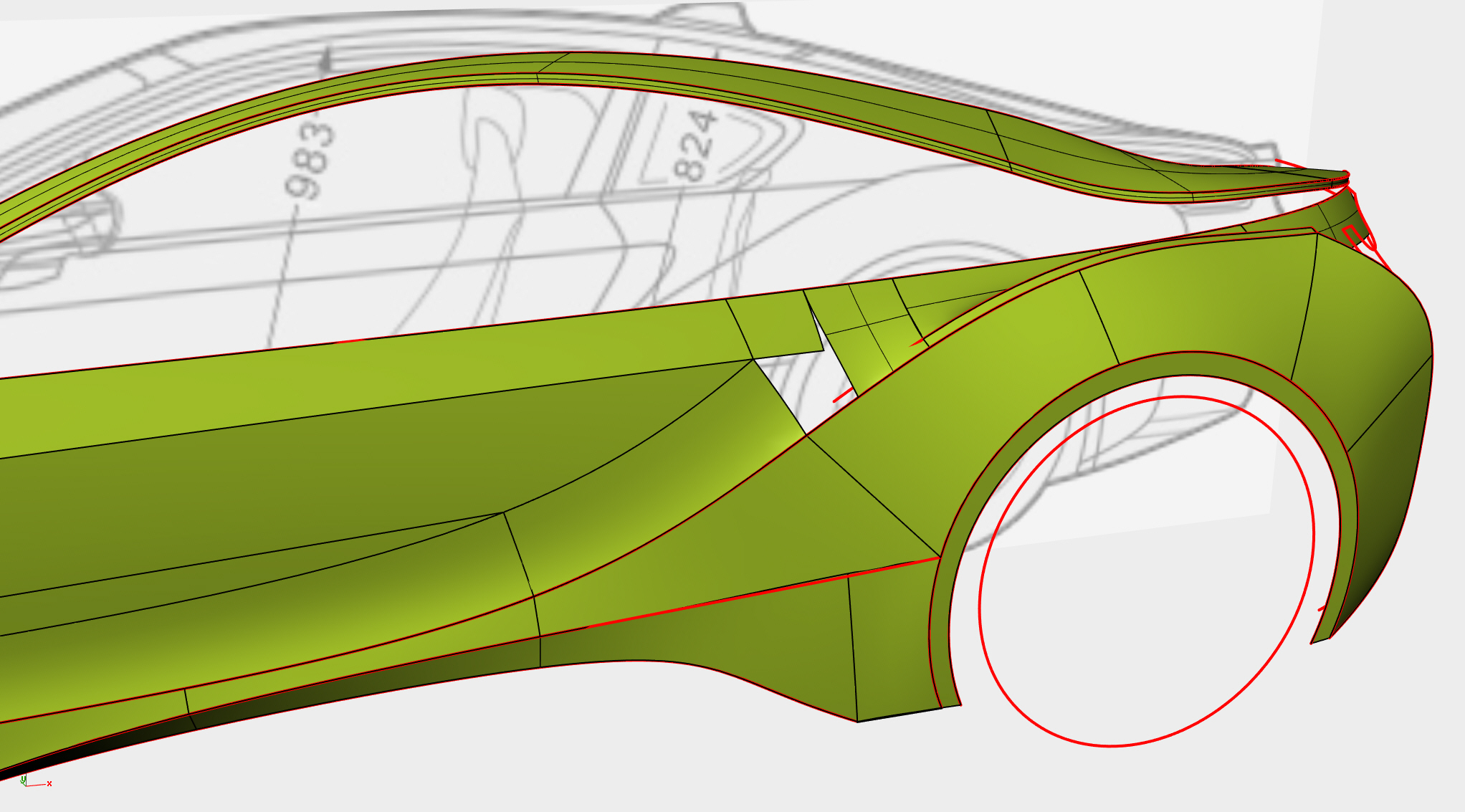

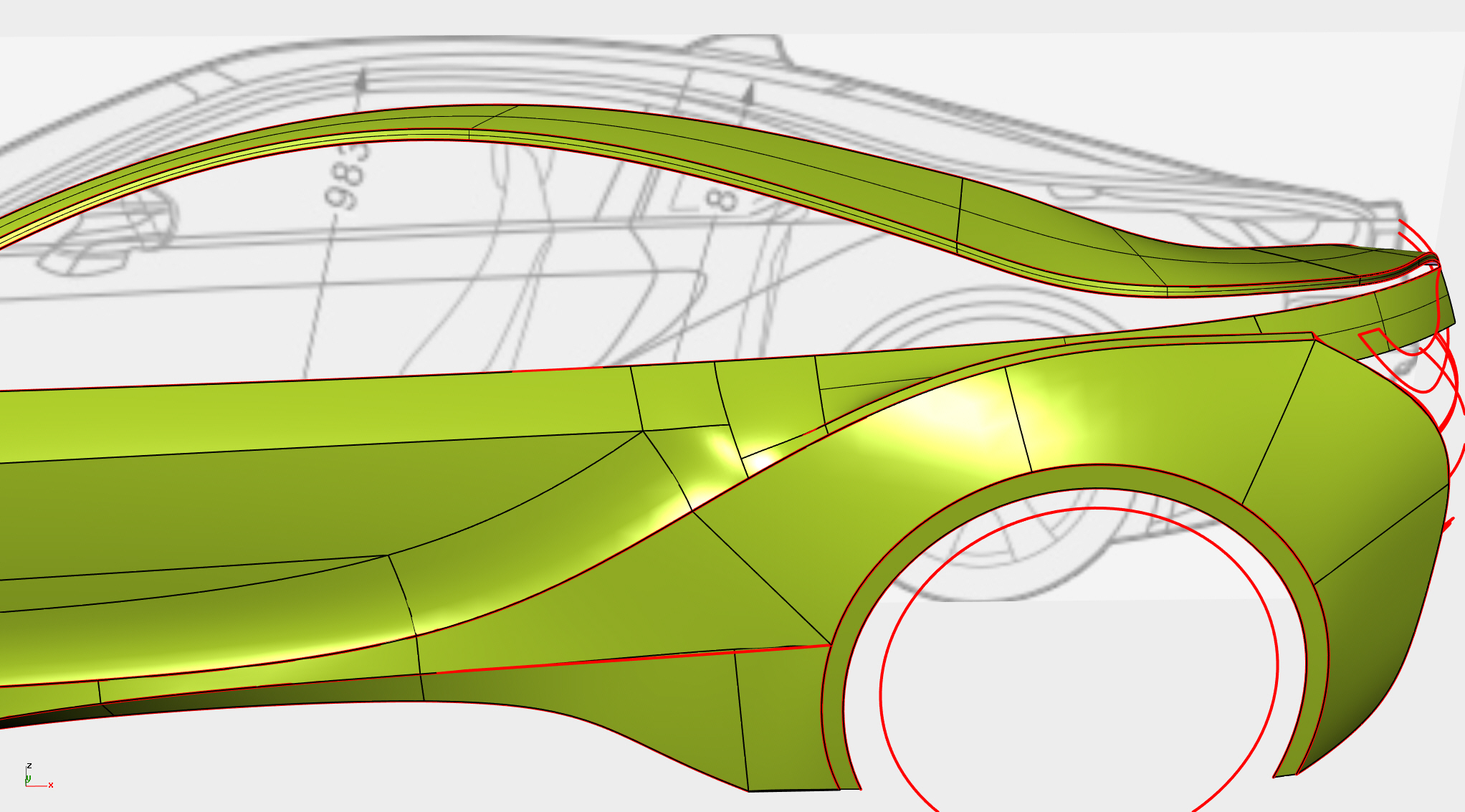

至此，整个车侧身大面基本搭建完成。

Step：16

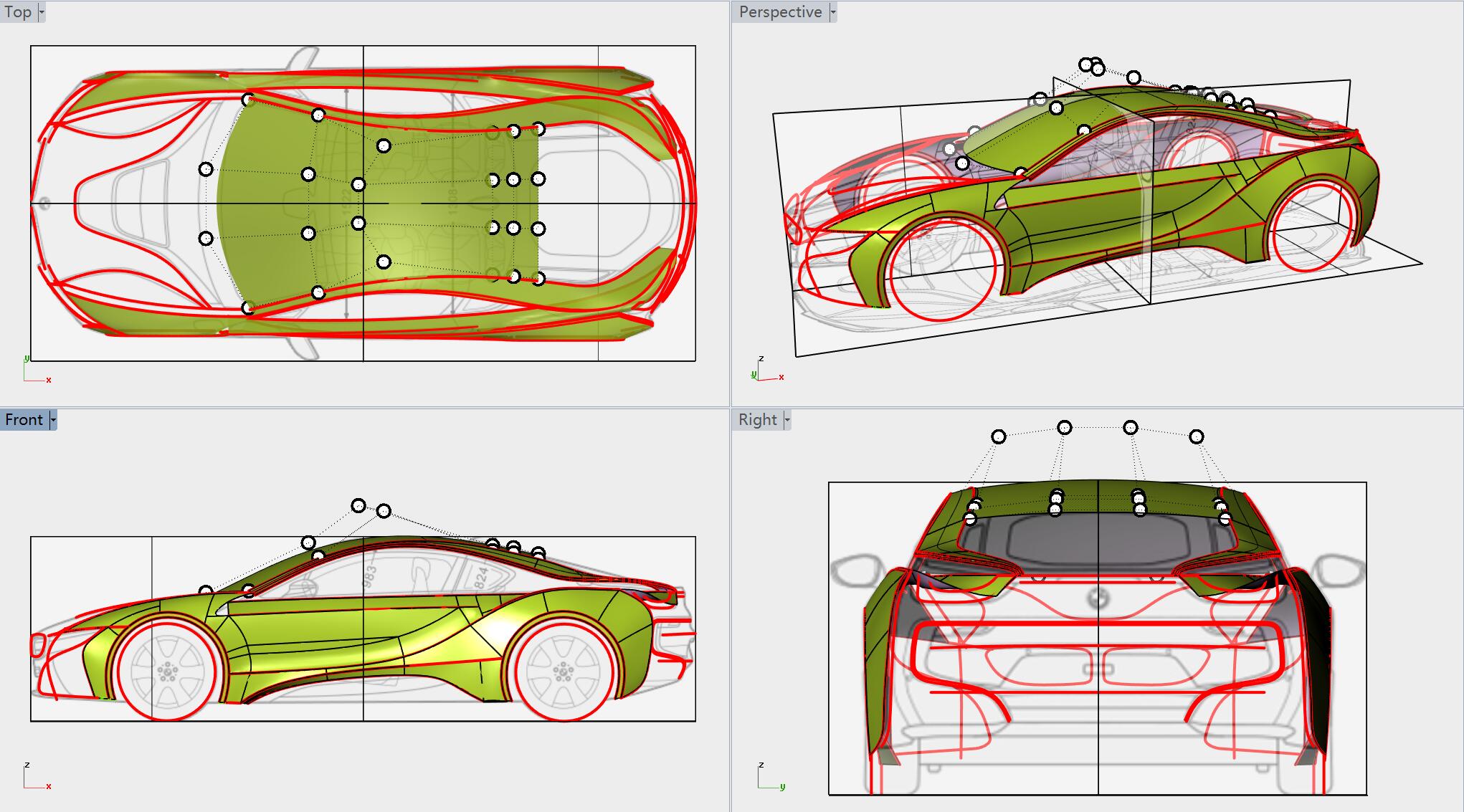

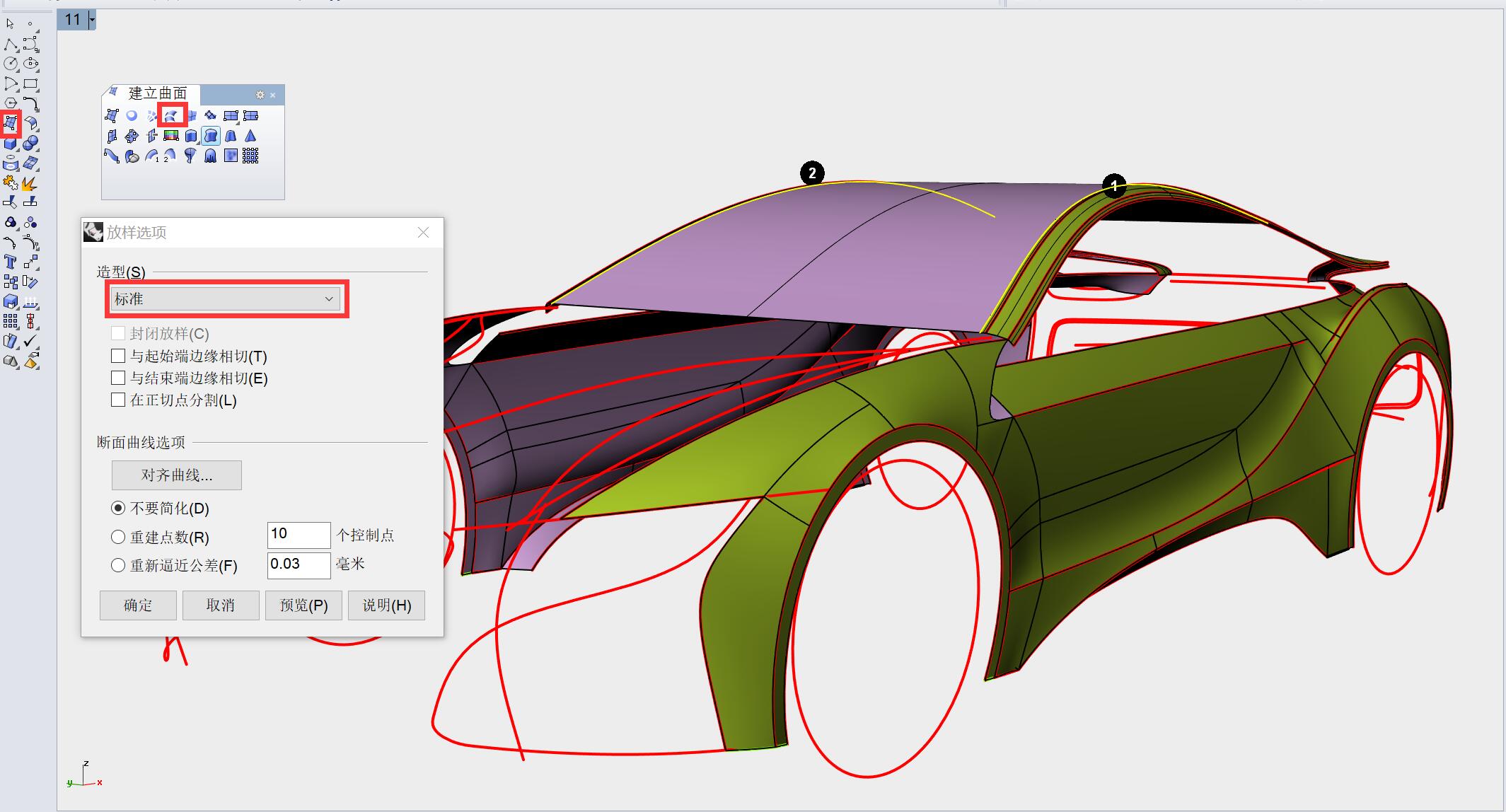

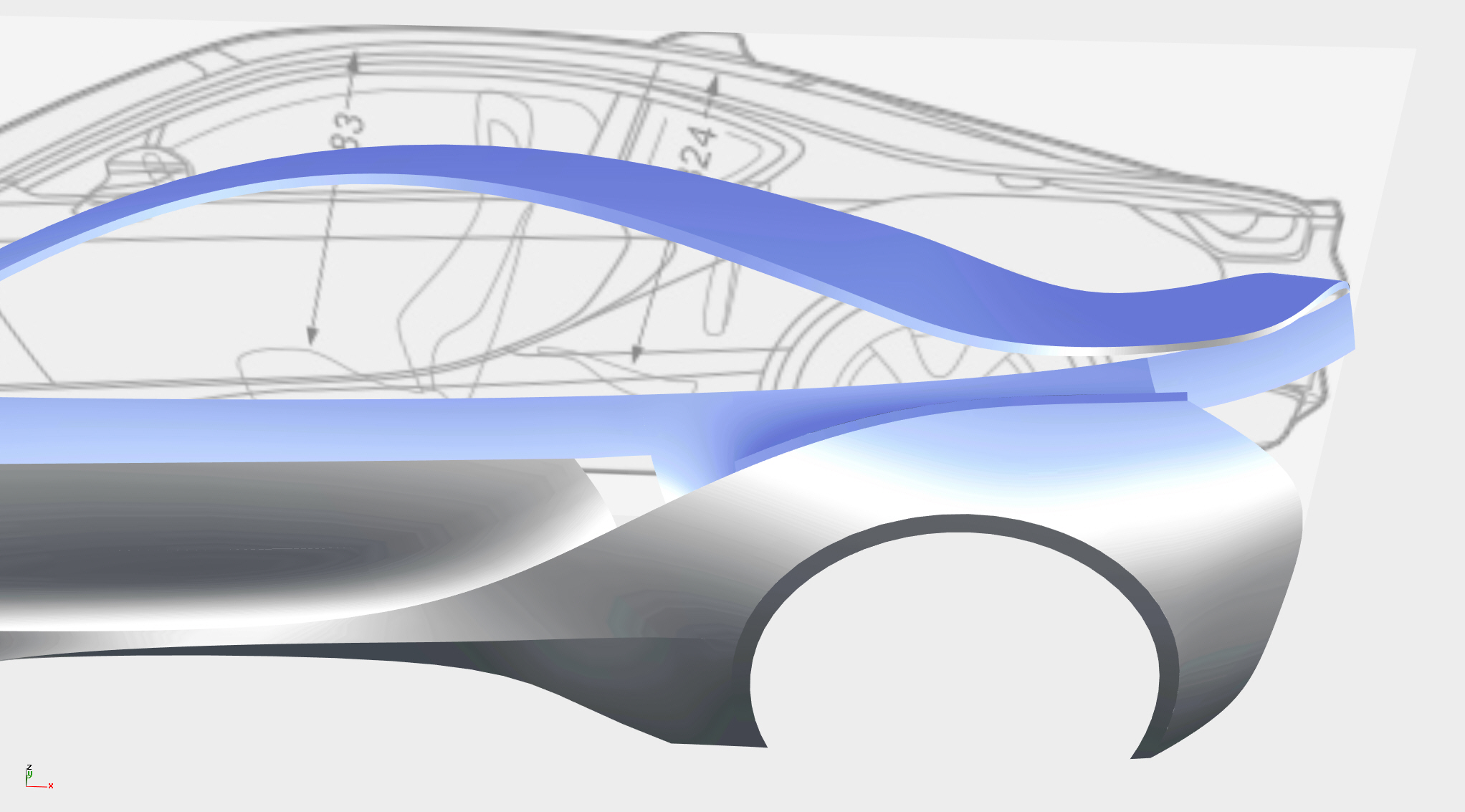

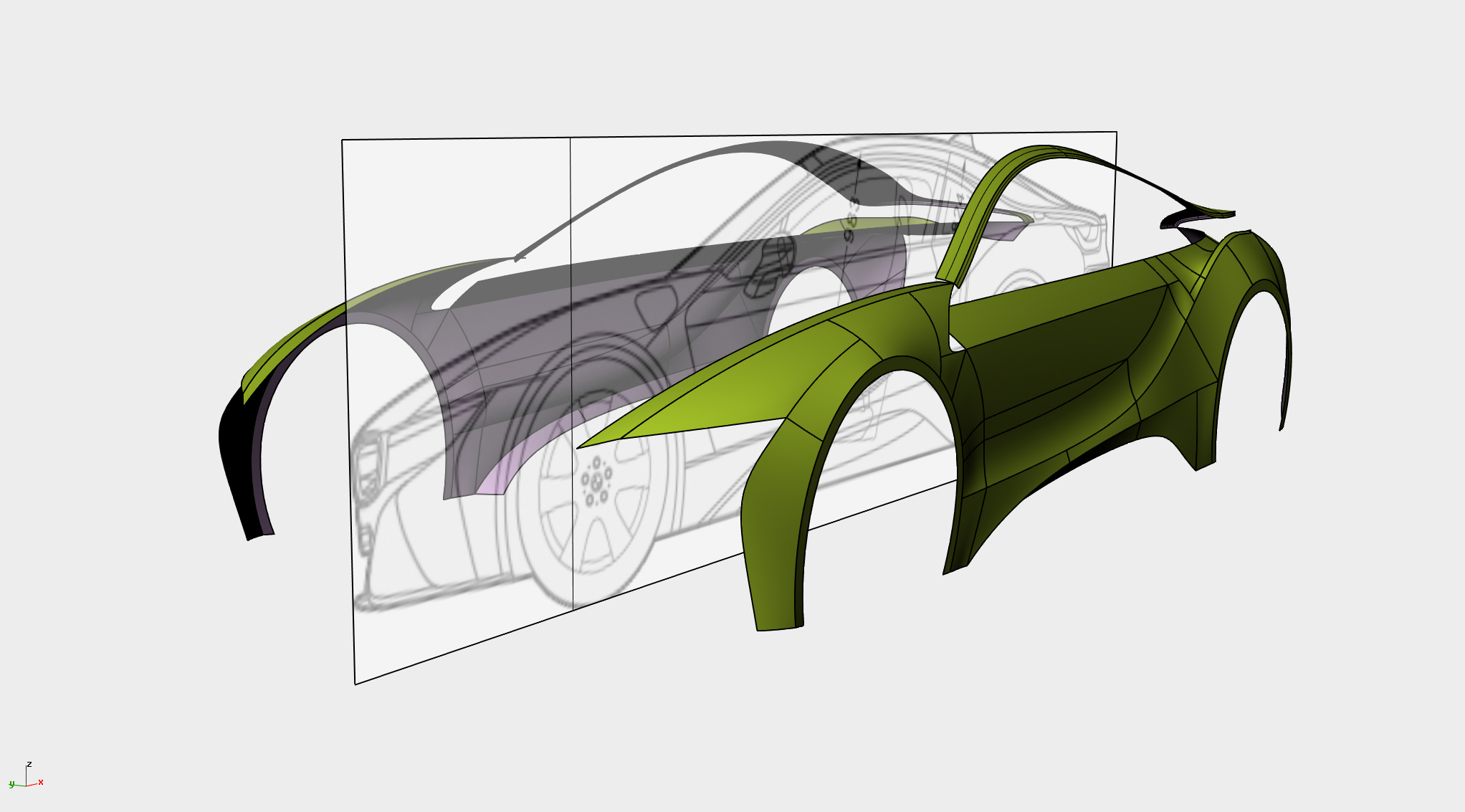

将车身延X轴镜像复制，并用1、2边缘放样出车顶部大面，

由于放样出来是一个平直面，我们可以打开控制点，

并参照三视图进行调整。

Step：17

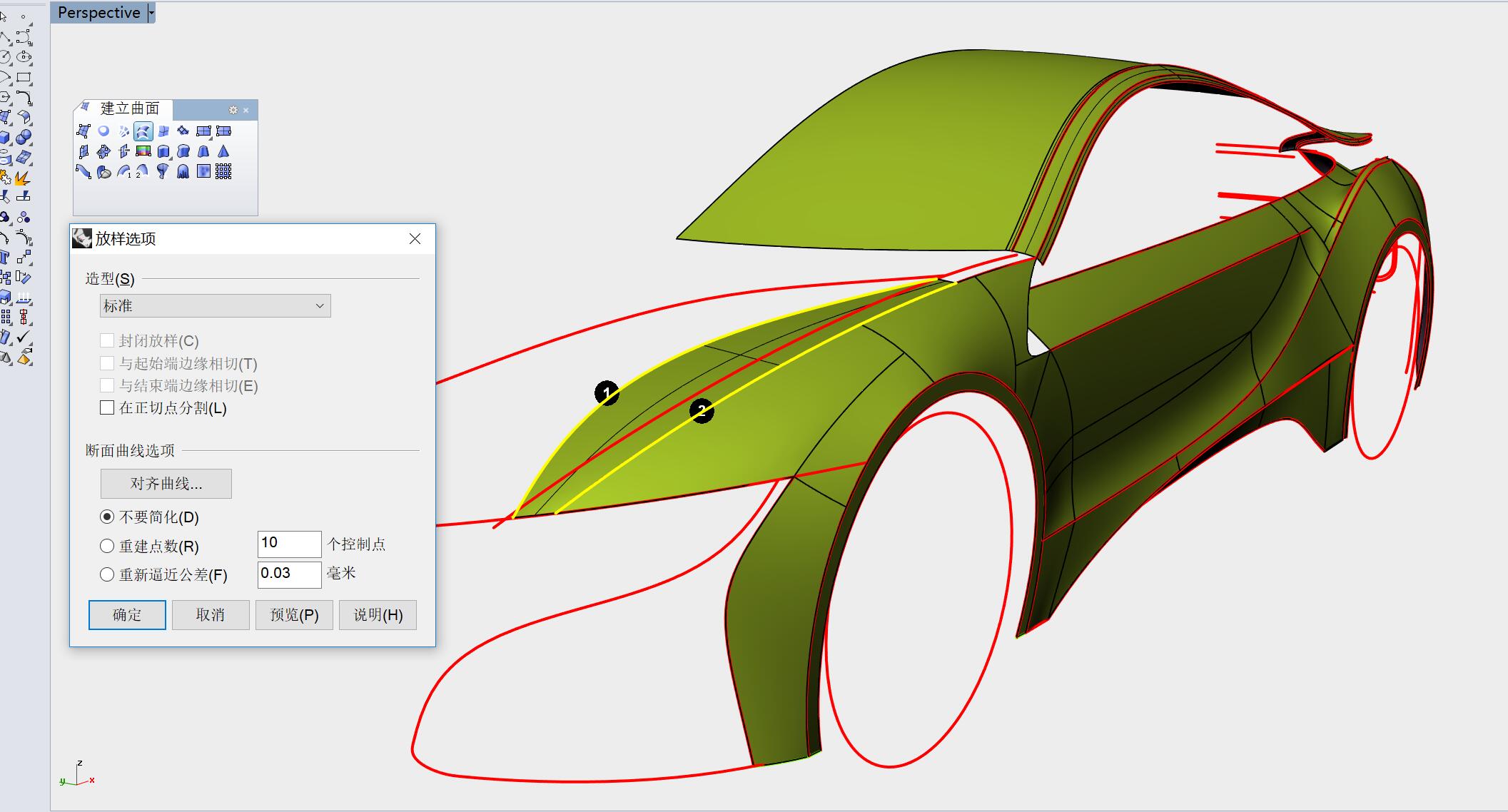

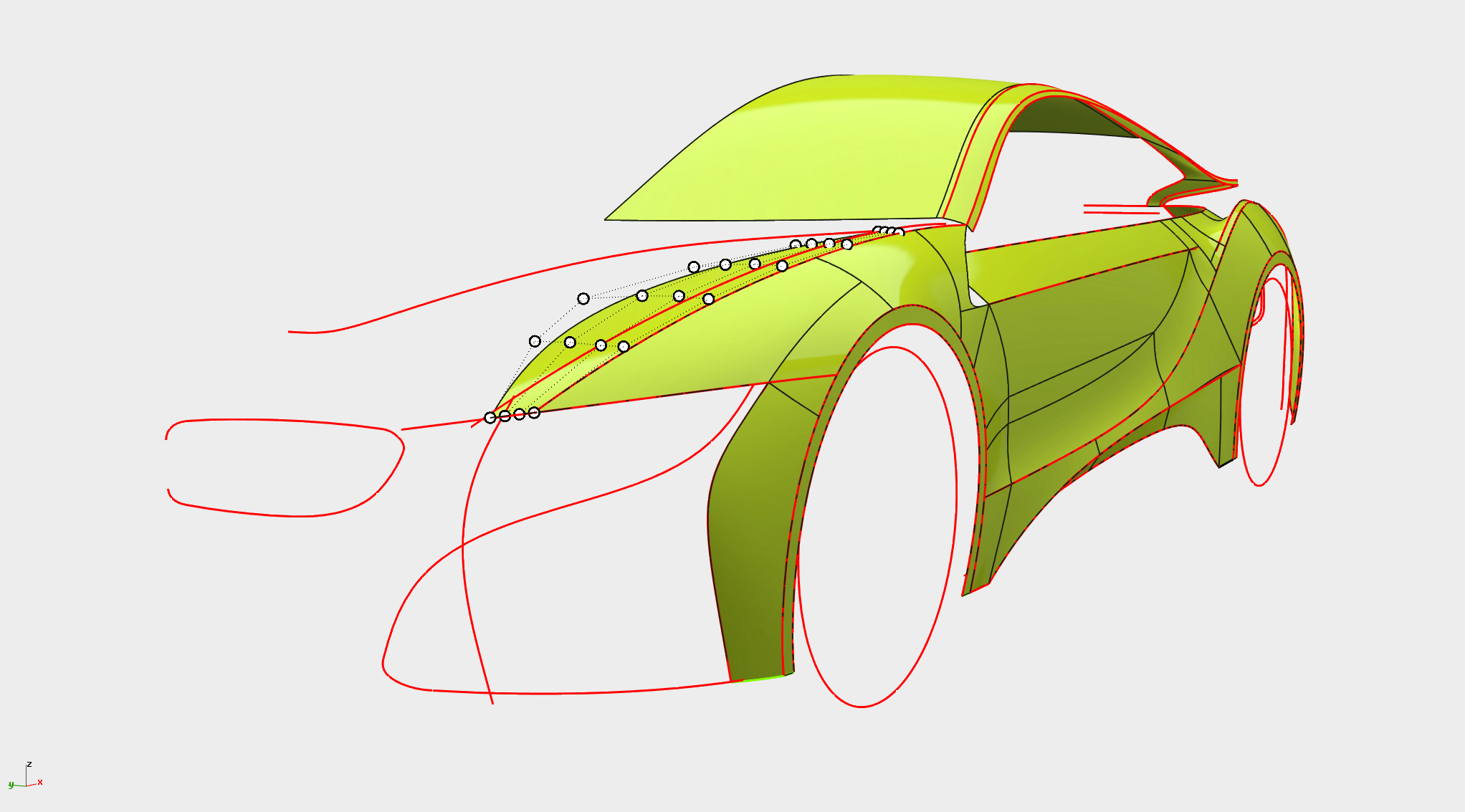

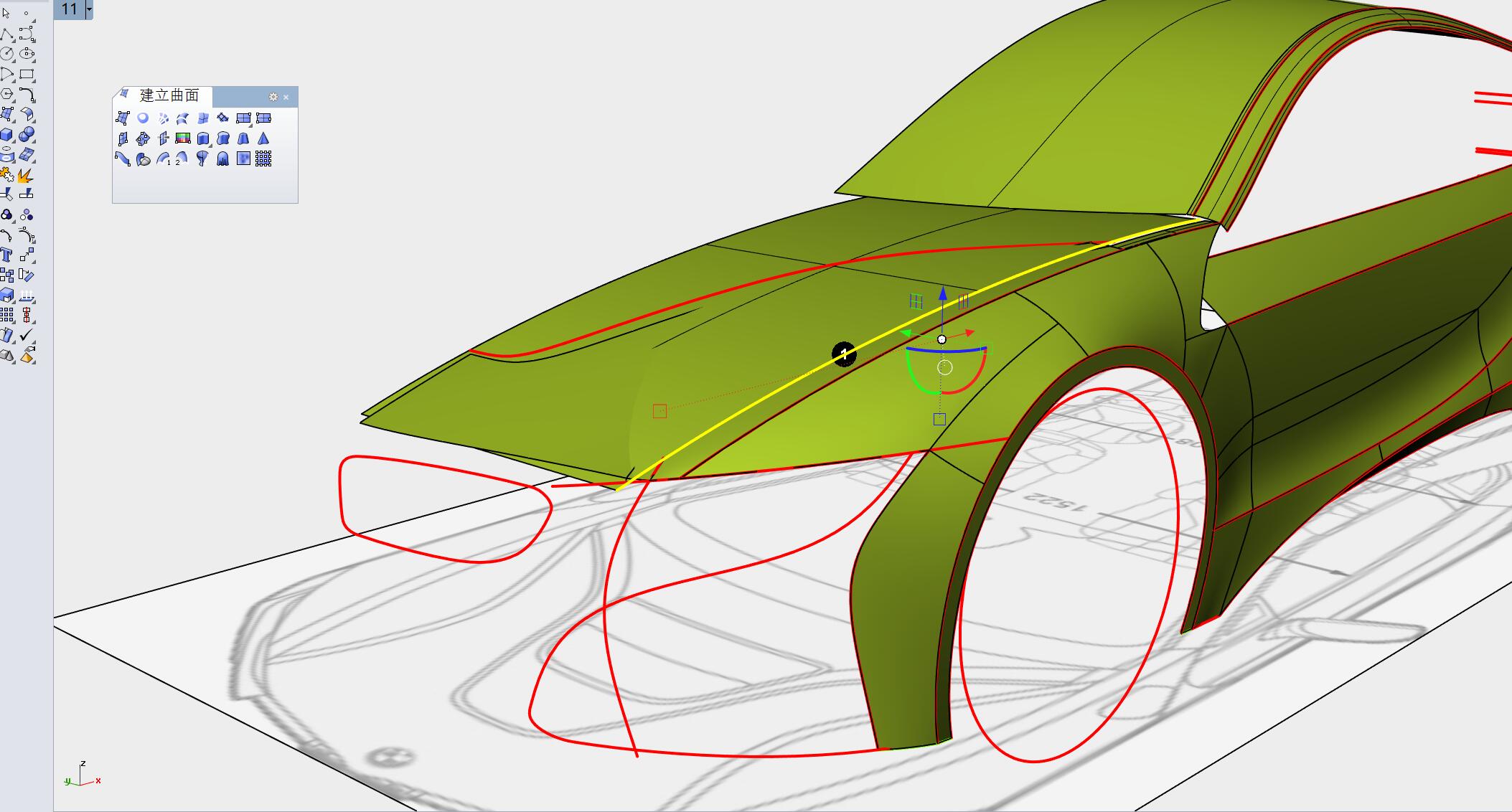

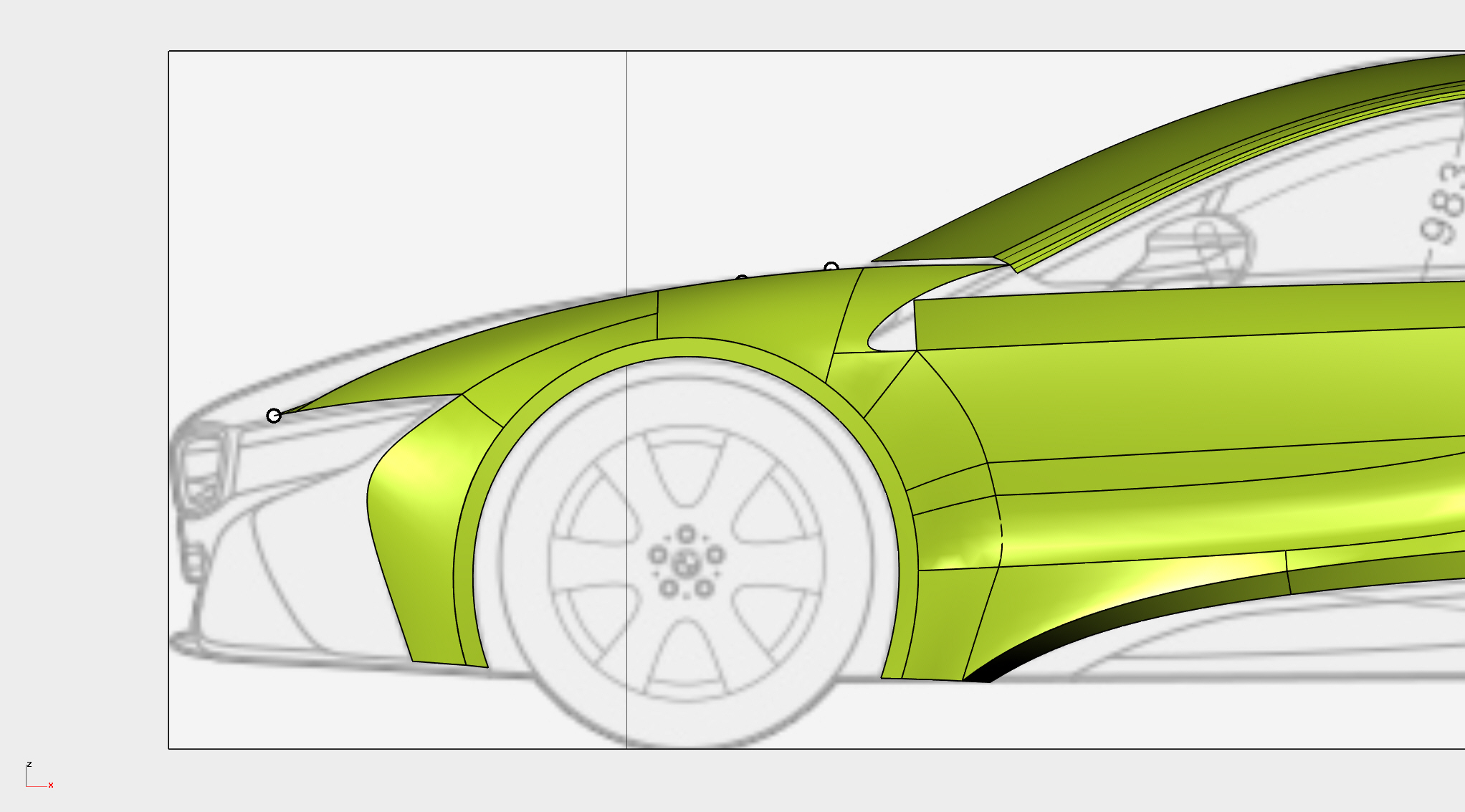

以1、2边缘放样出曲面，

打开控制点对曲面进行调整，根据三视图，官图光影效果调整至理想状态。

Step：17

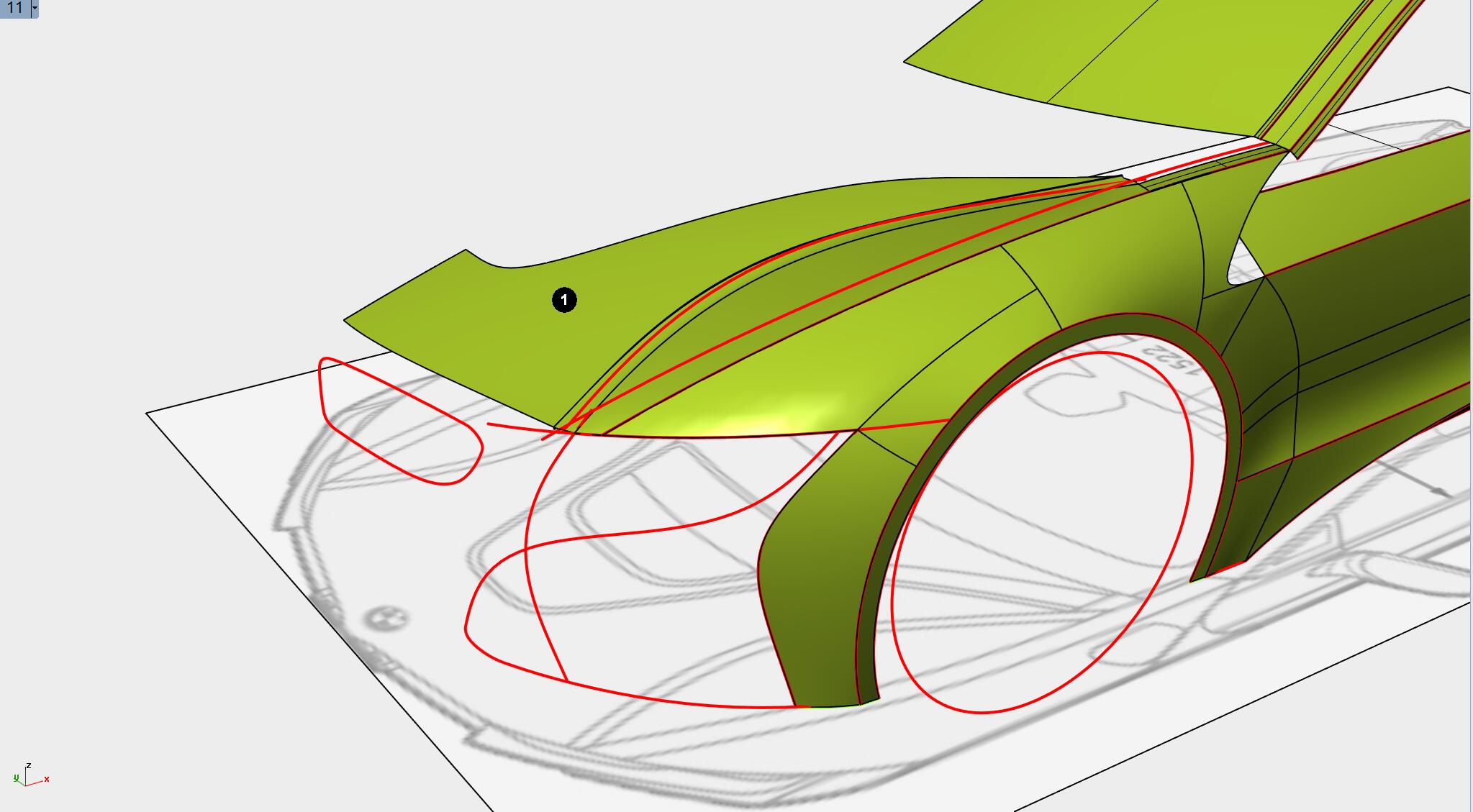

以1、2边缘放样出曲面，以结构线切割（捕捉曲面中点位置），

并打开控制点调整至如下状态。

Step：18

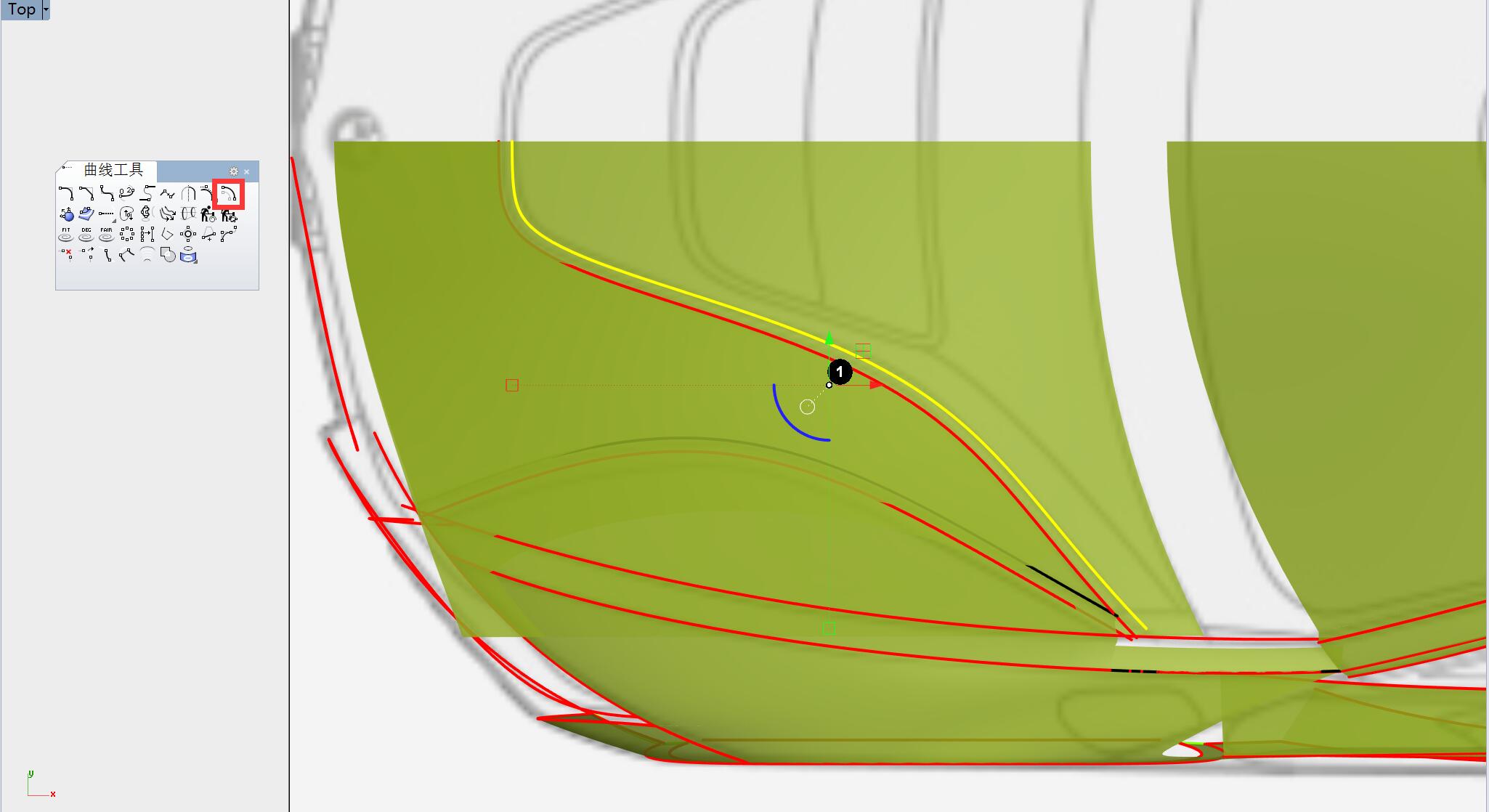

将视图切换至顶视图将线1延两侧分别偏移出曲线，

用偏移得到的曲线对两曲面分别进行修剪。

Step：19

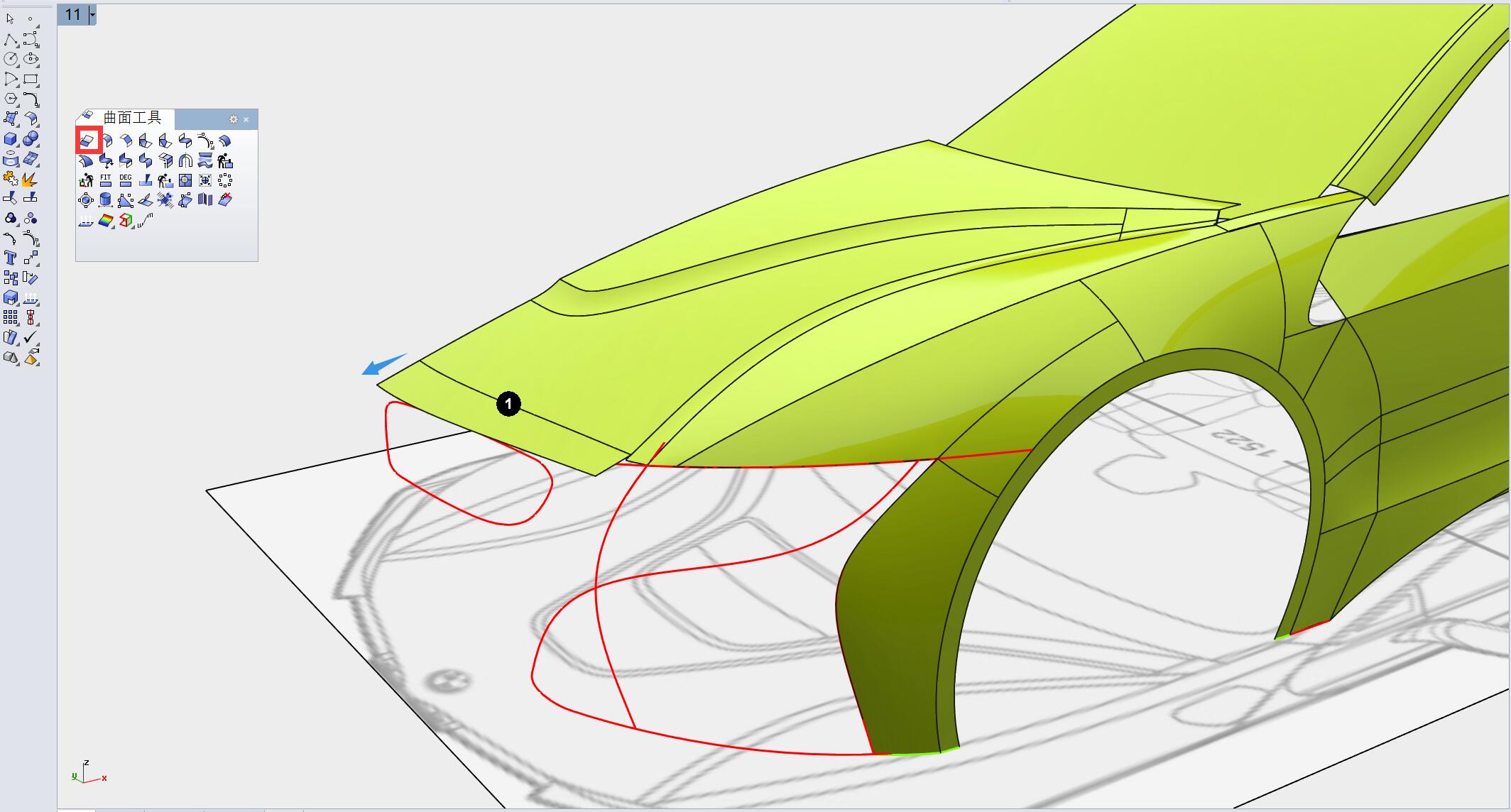

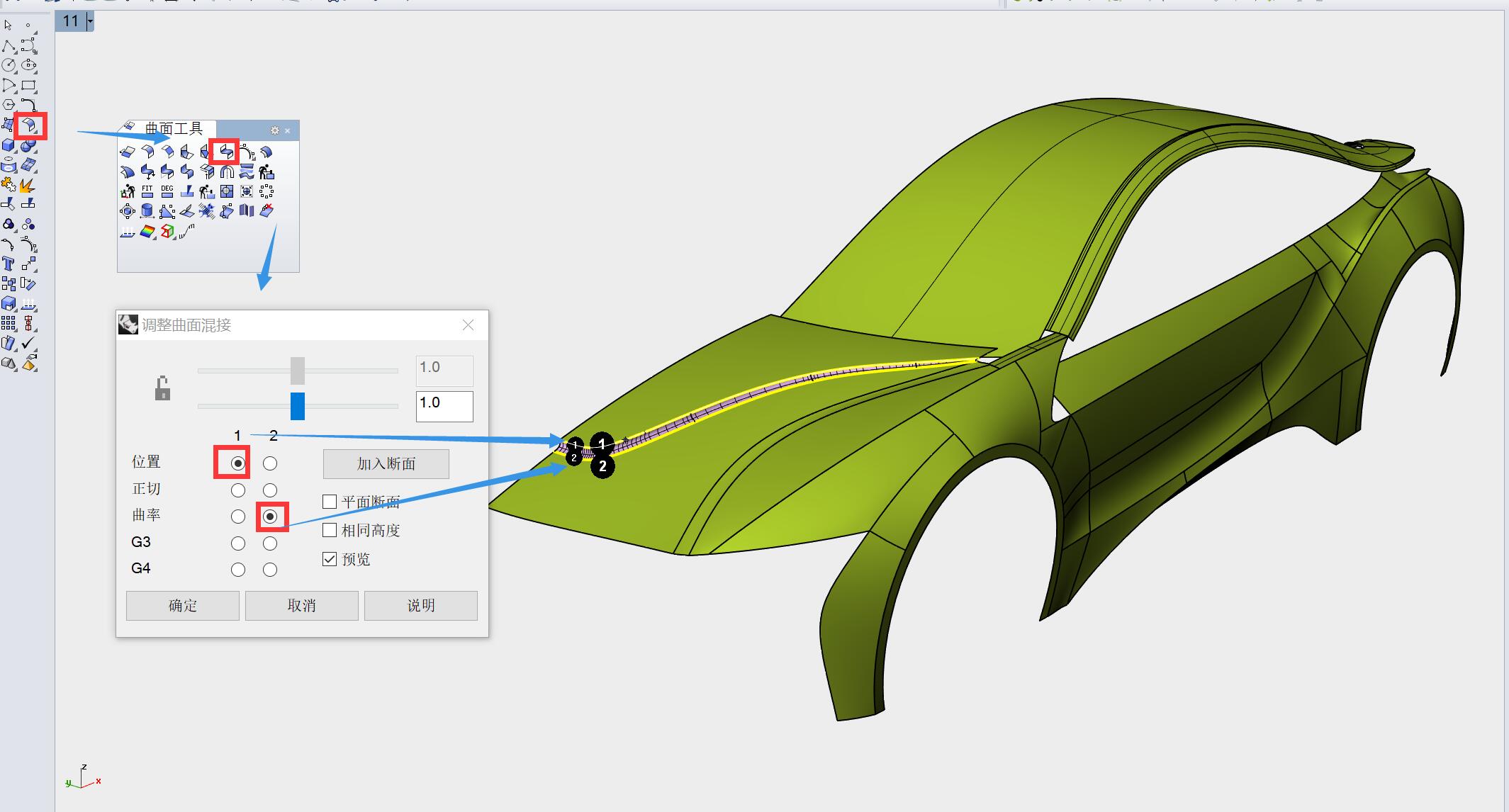

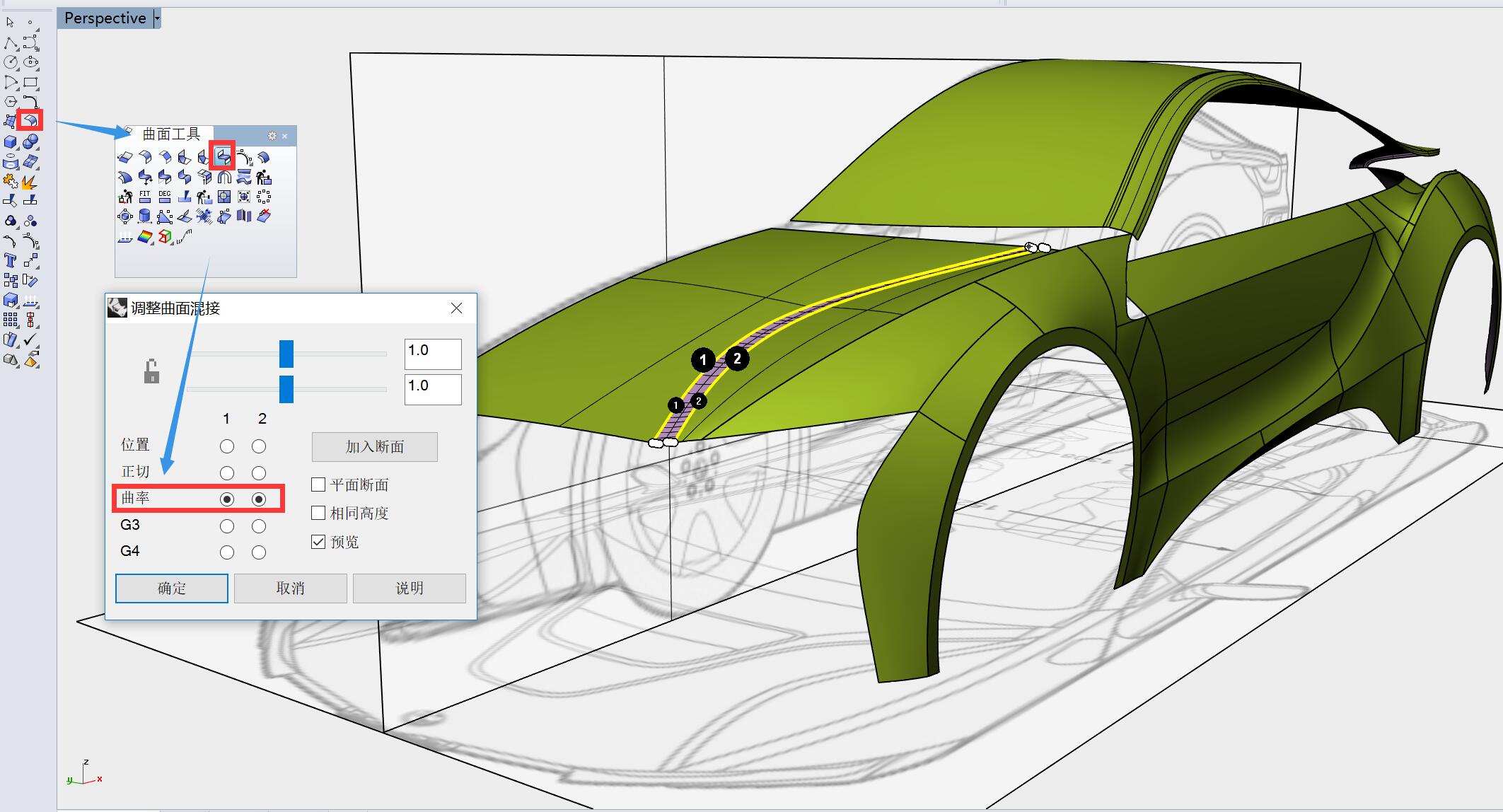

以1、2曲面边缘进行混接，曲率连续，得到过度曲面。

Step：20

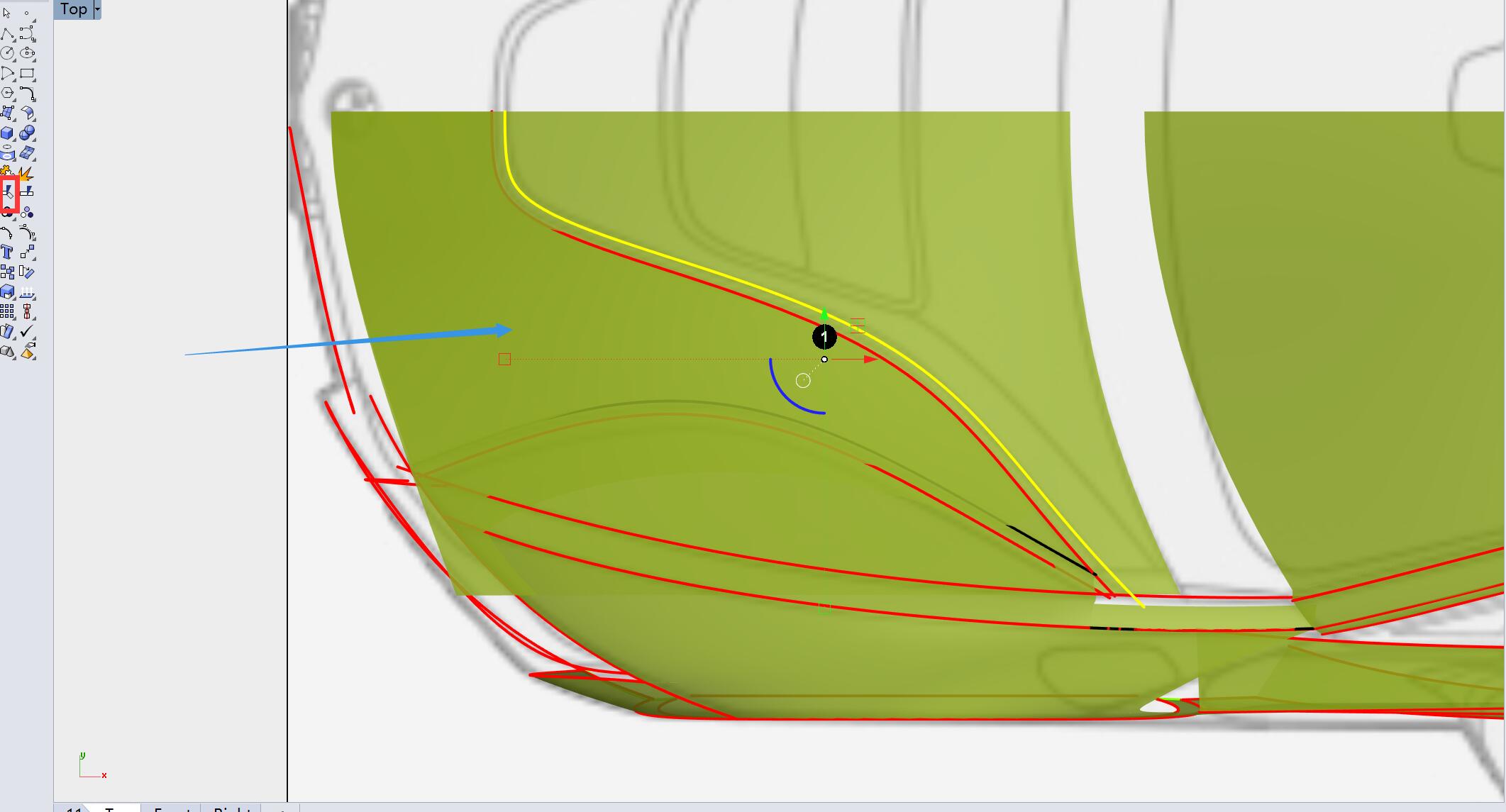

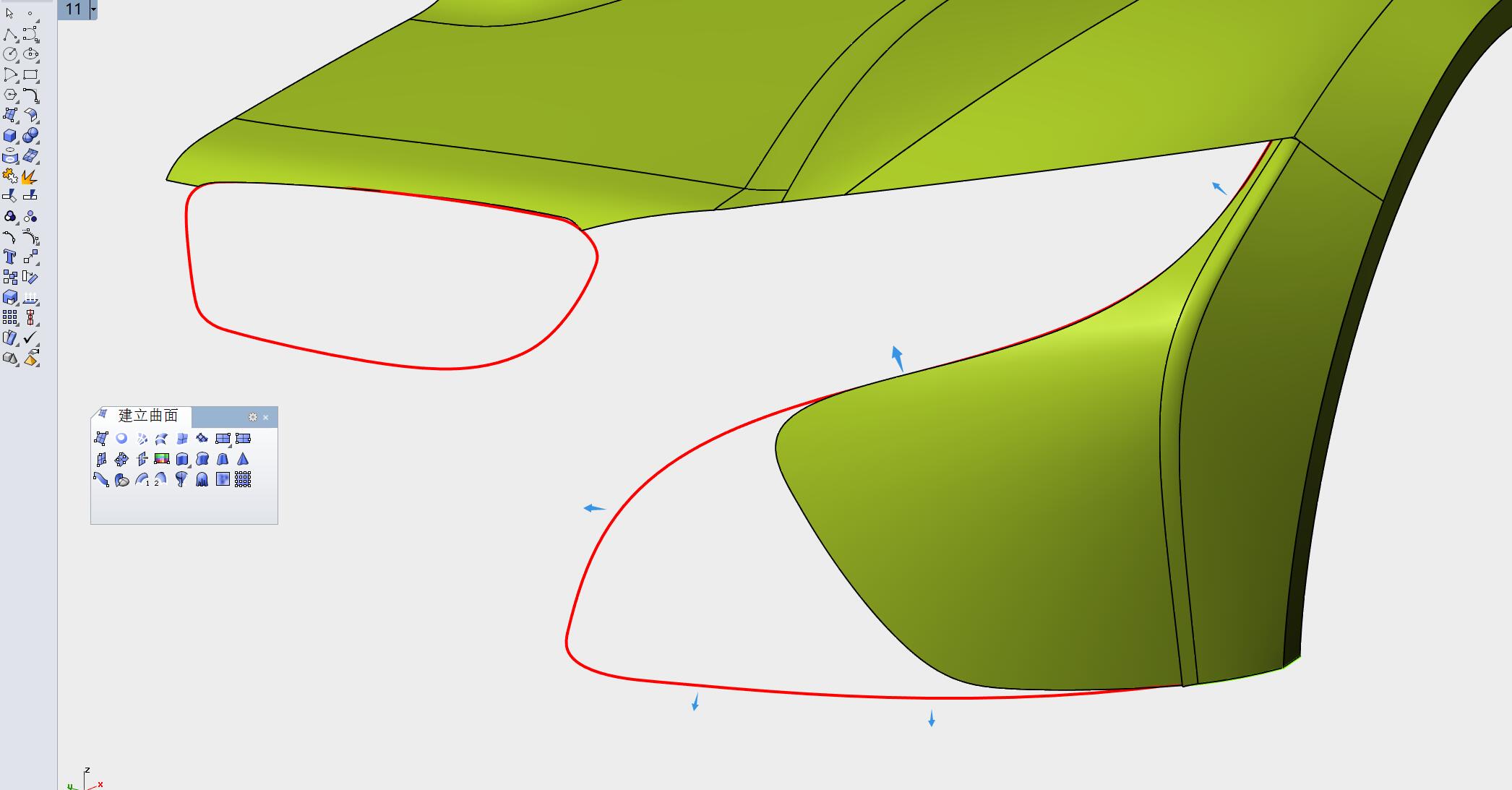

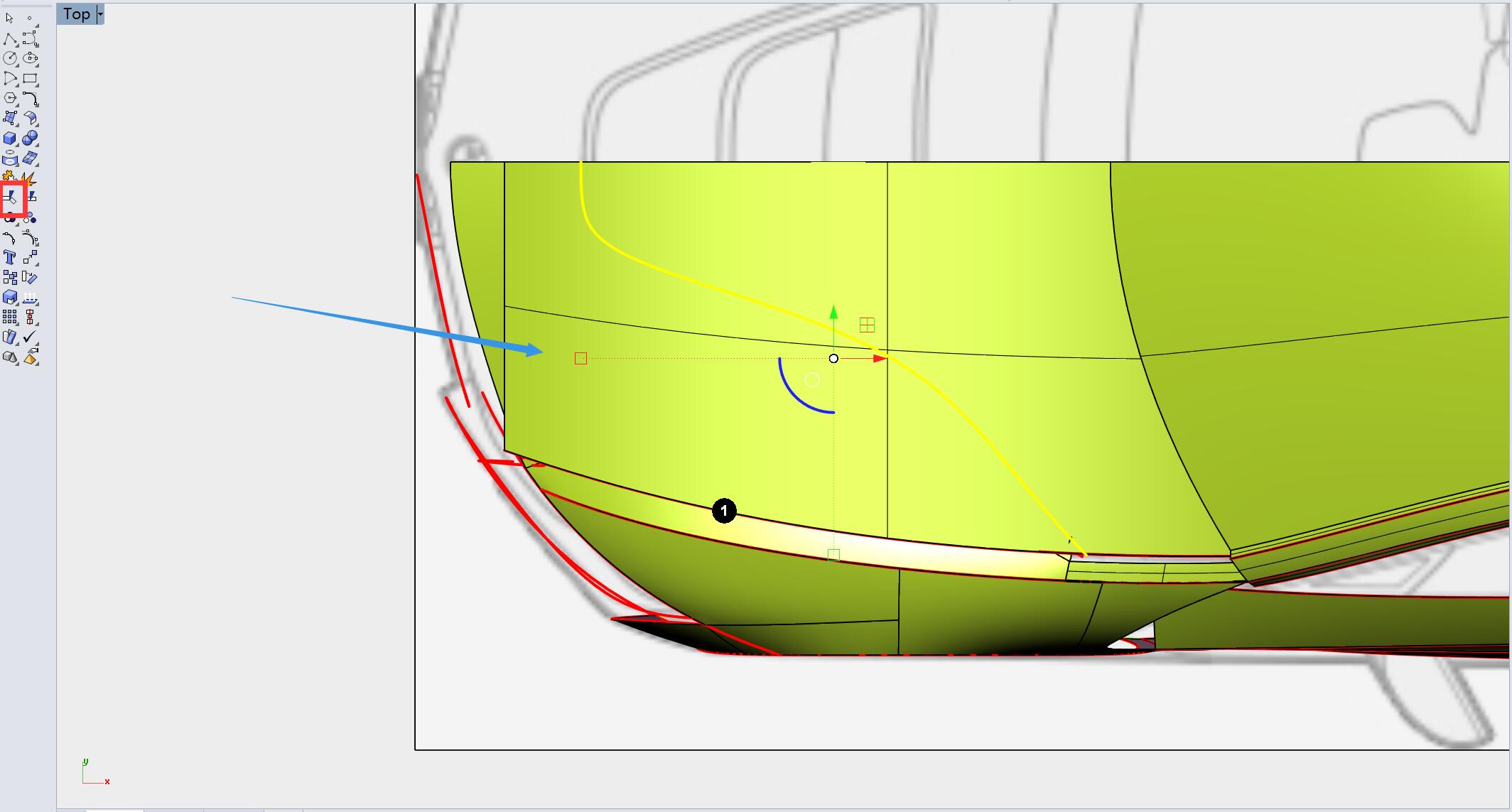

切换至顶视图，用曲线对曲面箭头指示部分进行修剪。

Step：21

将曲面1复制多一个,并对修剪地方曲线修剪，得到一个完整的曲面。

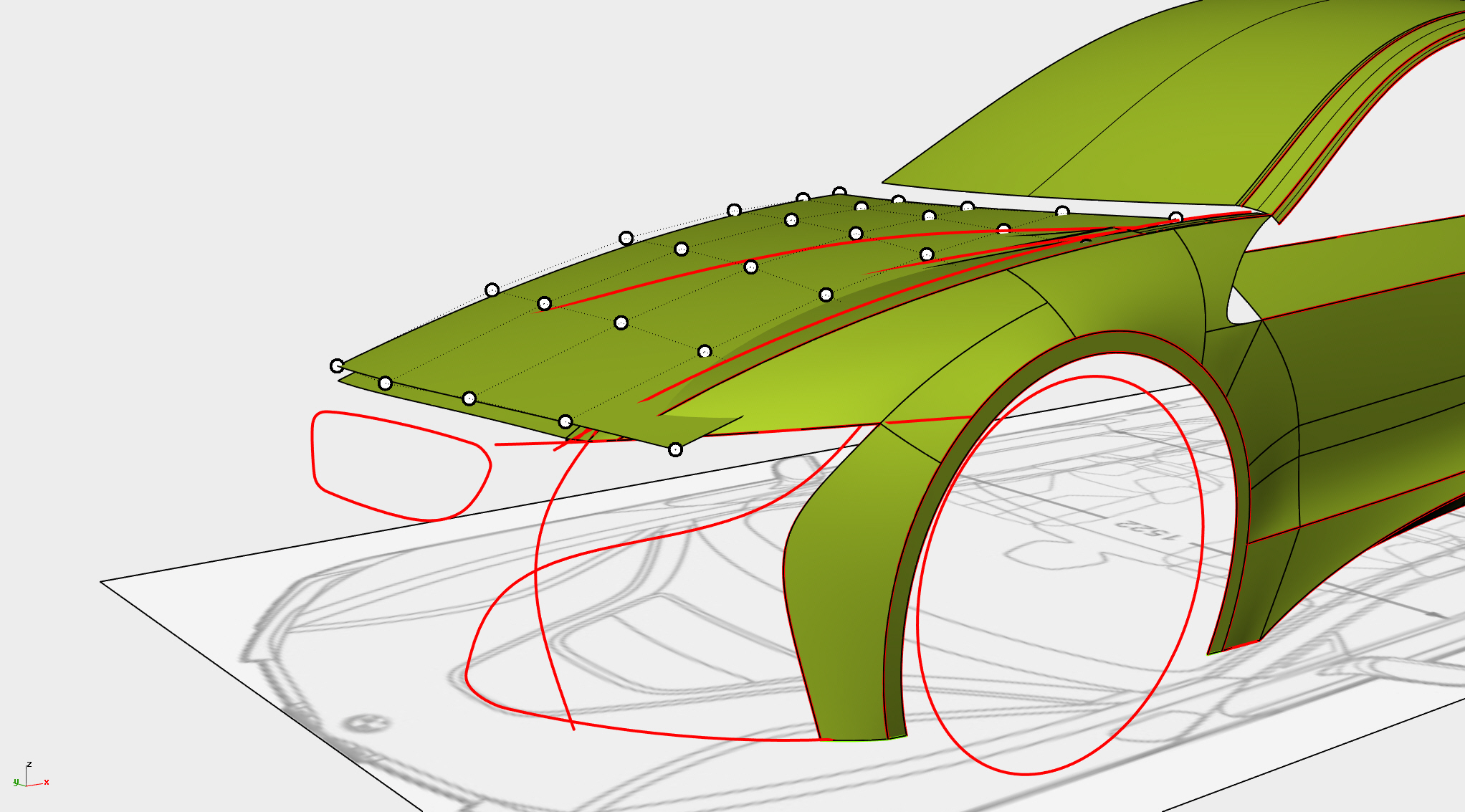

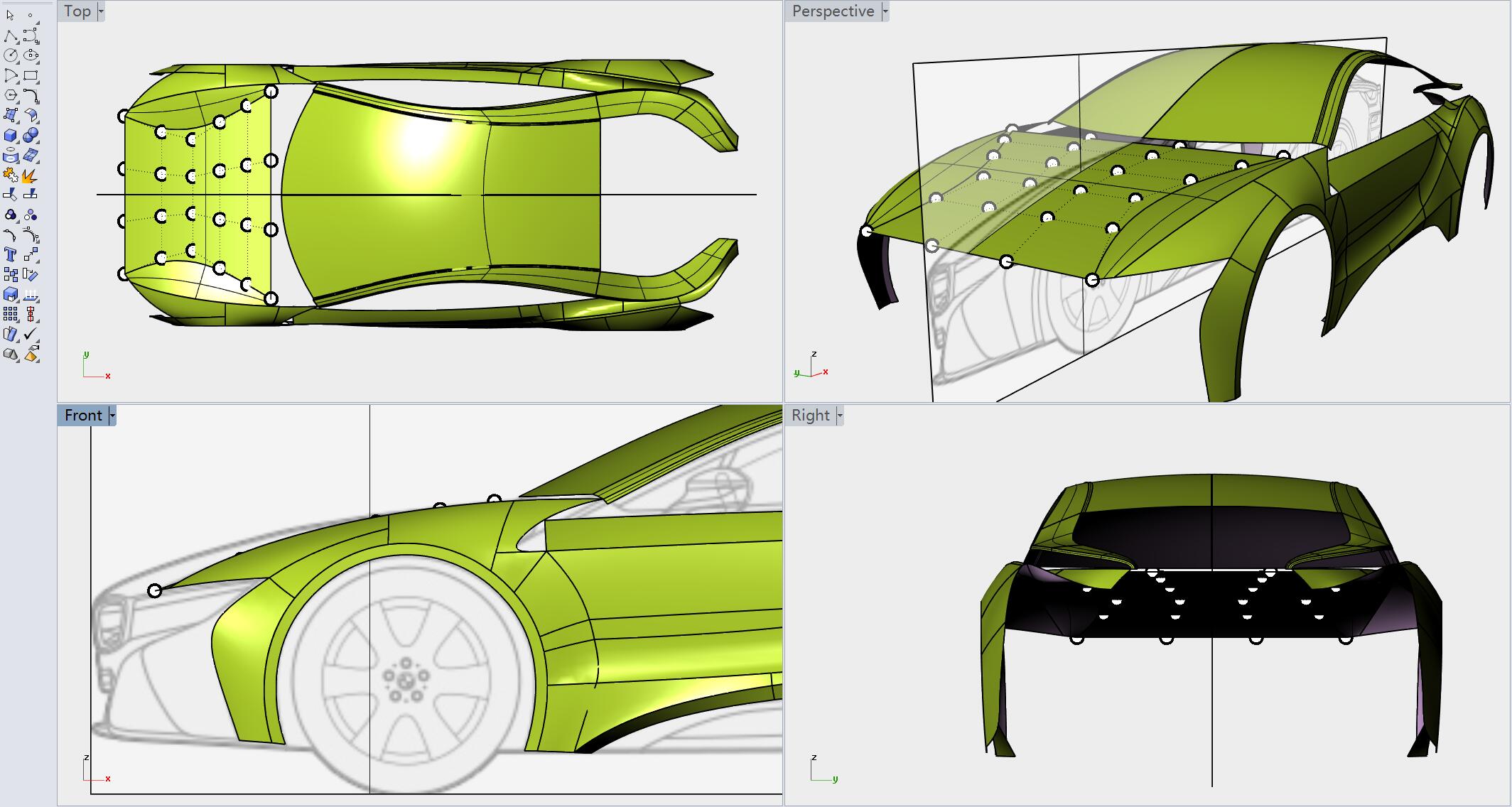

打开控制点，将面前部分往Z轴高度方向整体调高一些。

Step：22

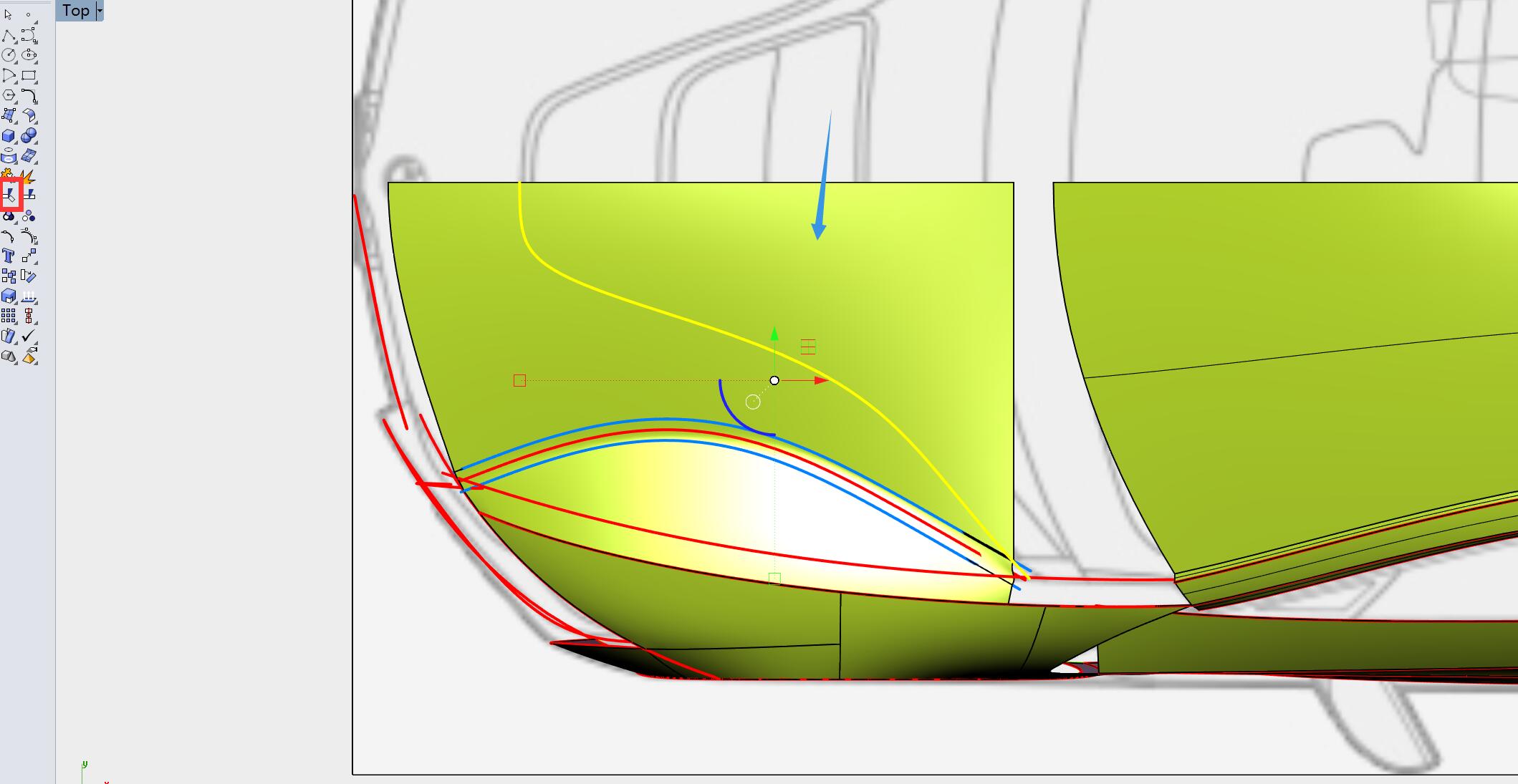

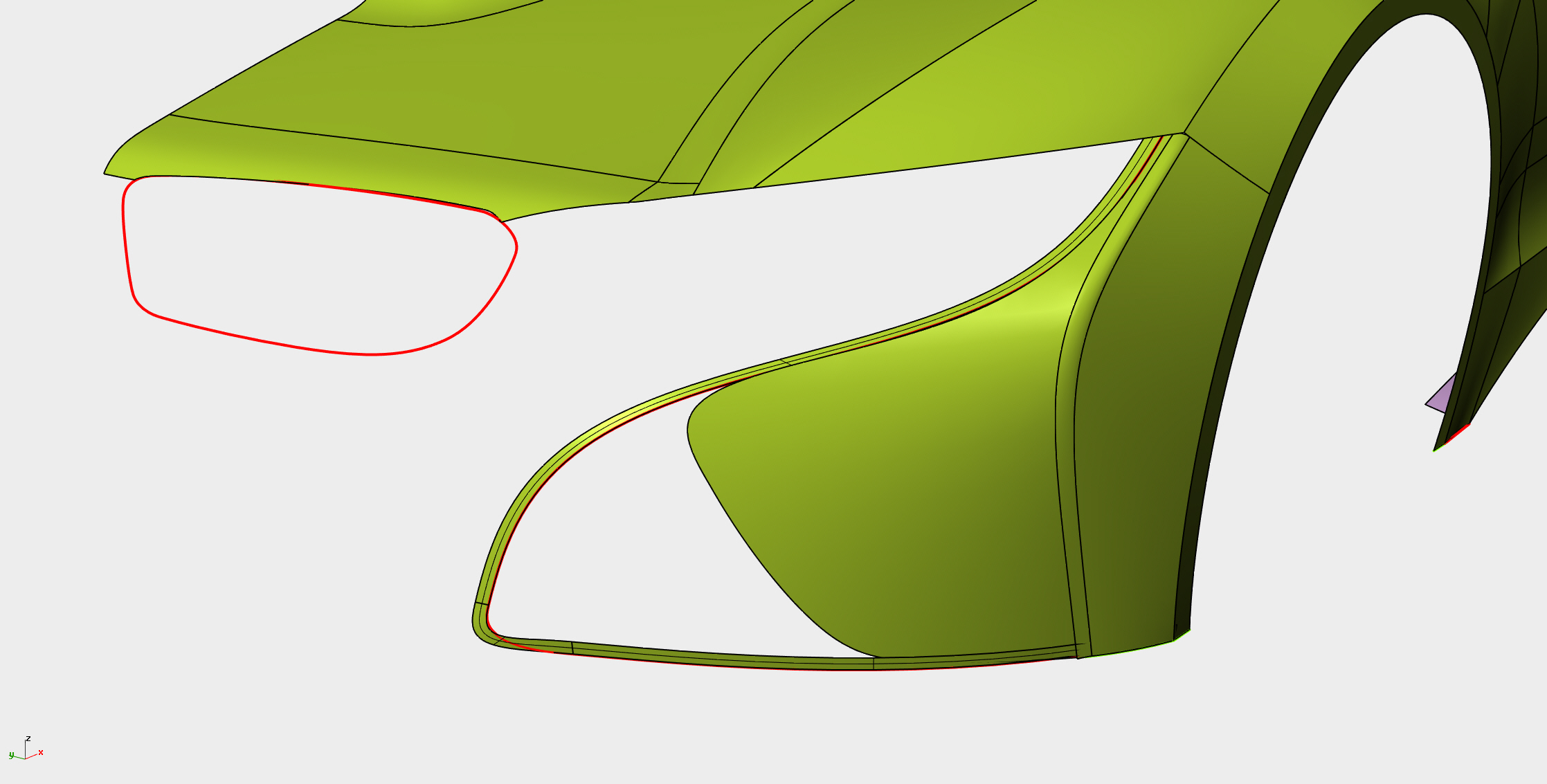

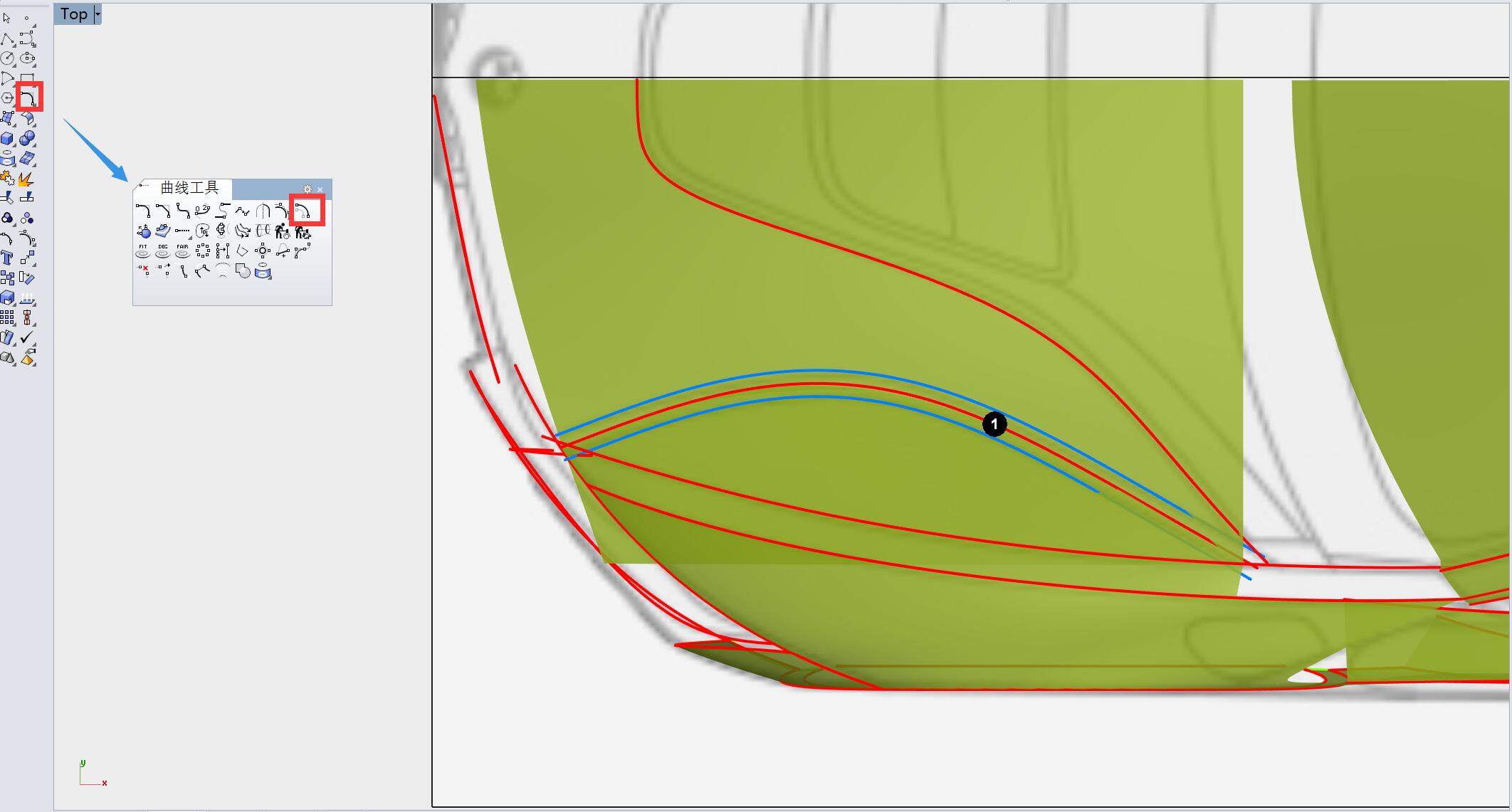

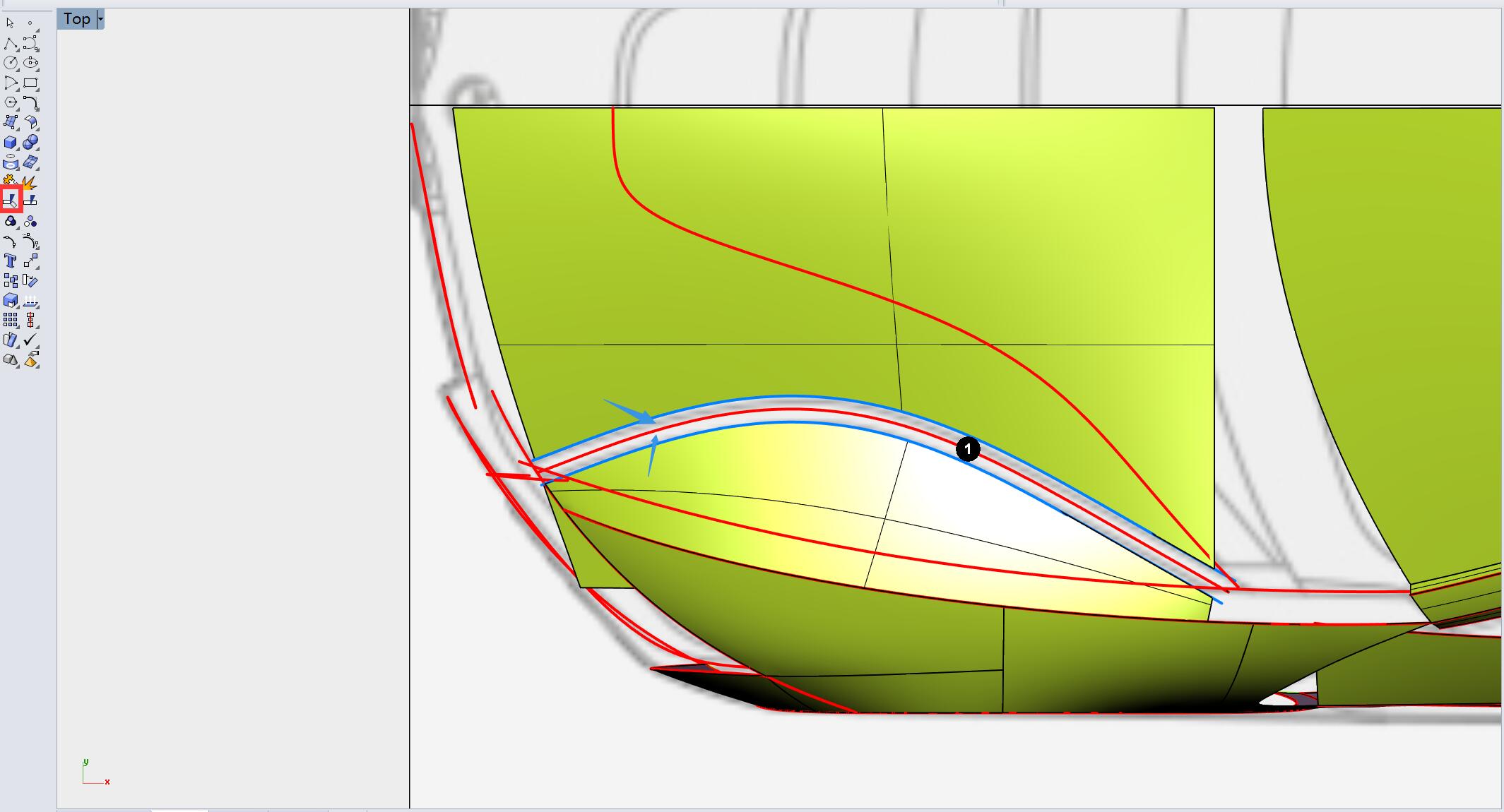

将视图切回顶视图，将曲线1偏移一定距离，

在用偏移得到的曲线对复原的曲面进行修剪（剪掉蓝色箭头指示部分）

Step：23

以1、2曲面边缘进行混接，曲率连续，得到过度曲面。

Step：24

以1、2曲线放样生成如下曲面，并通过控制点调整造型。

以1、2曲线放样生成如下曲面，并通过控制点调整造型。

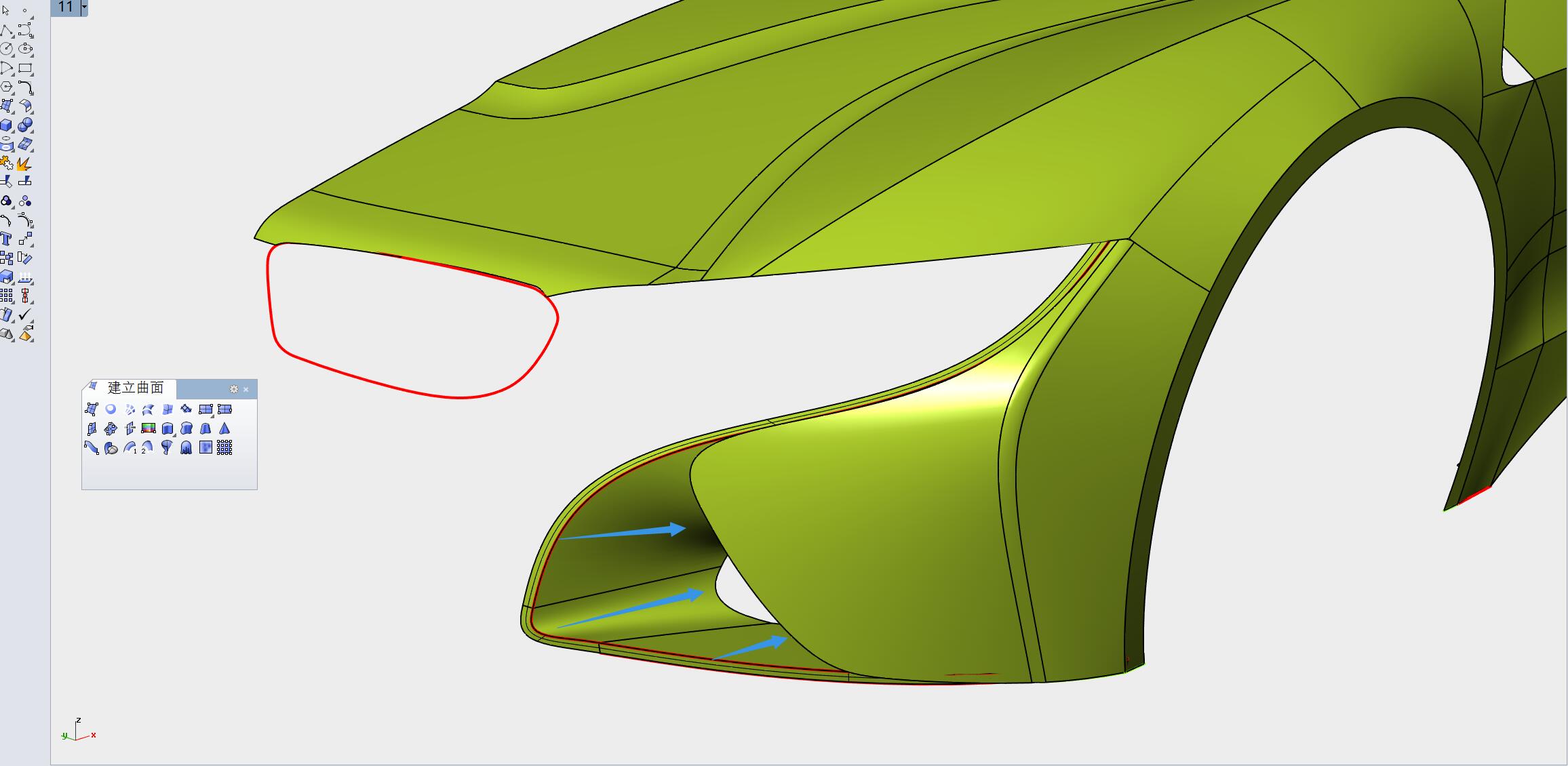

Step：25

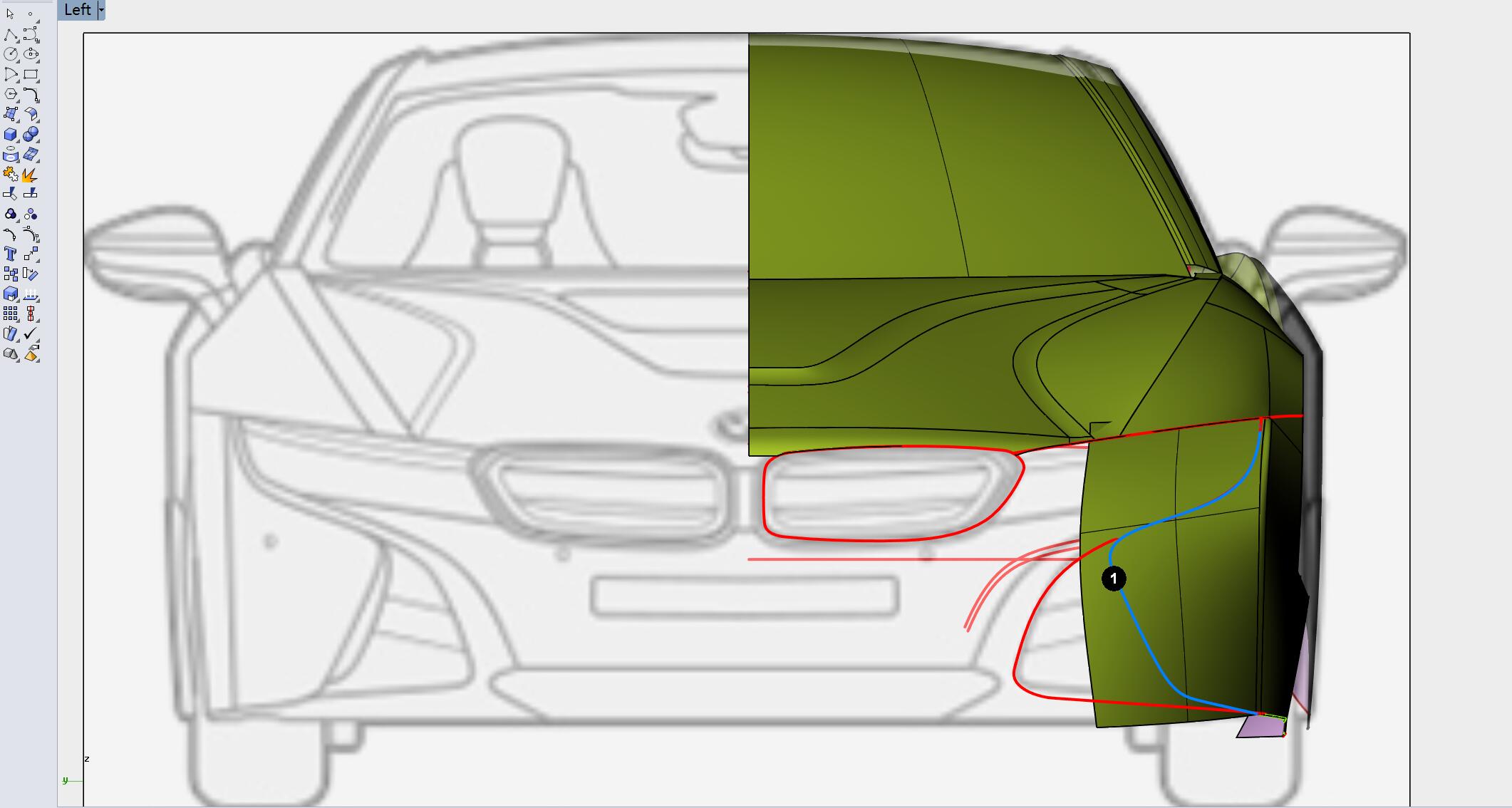

以红色曲线延蓝色箭头方向挤出曲面。

Step：26

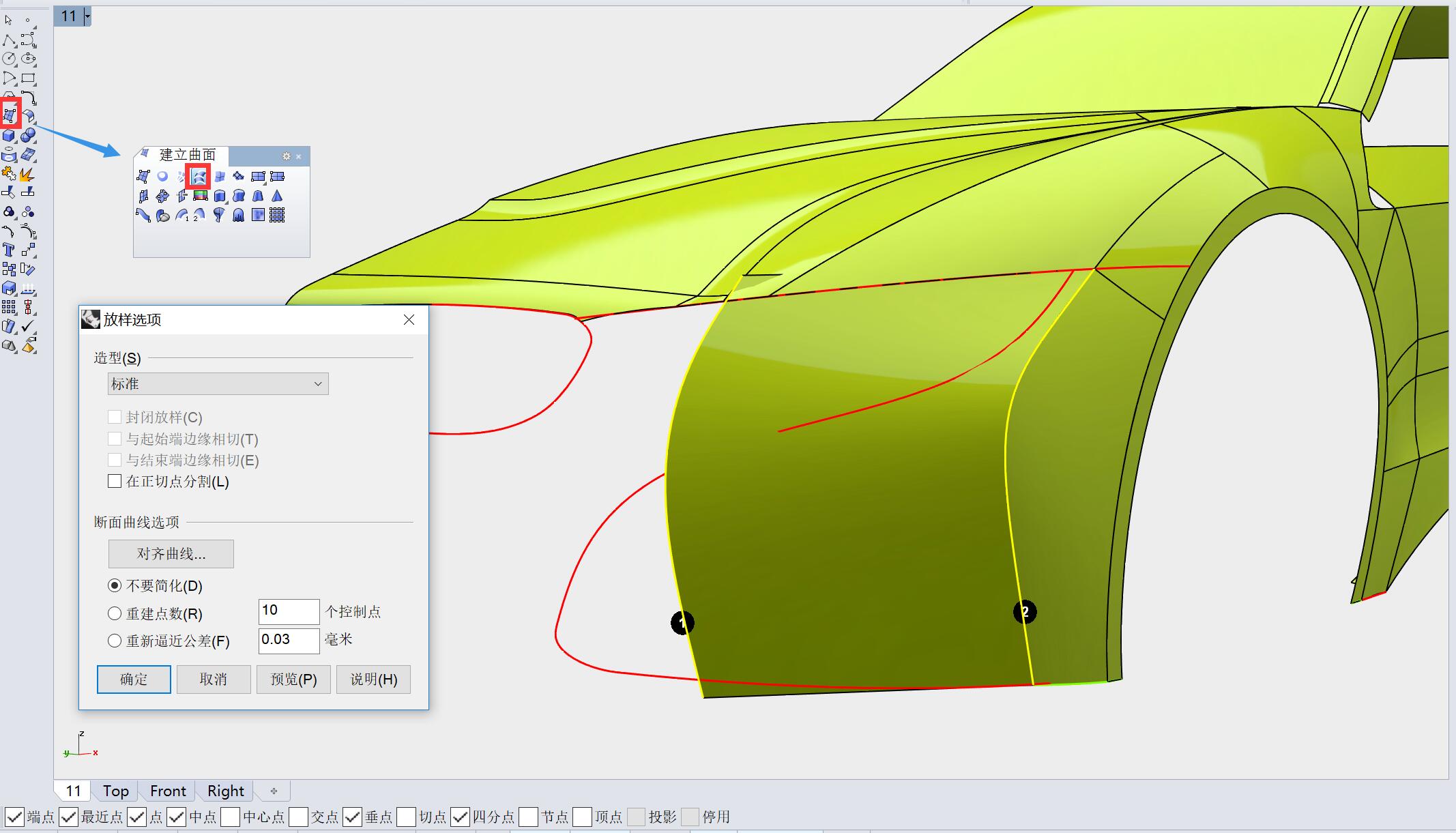

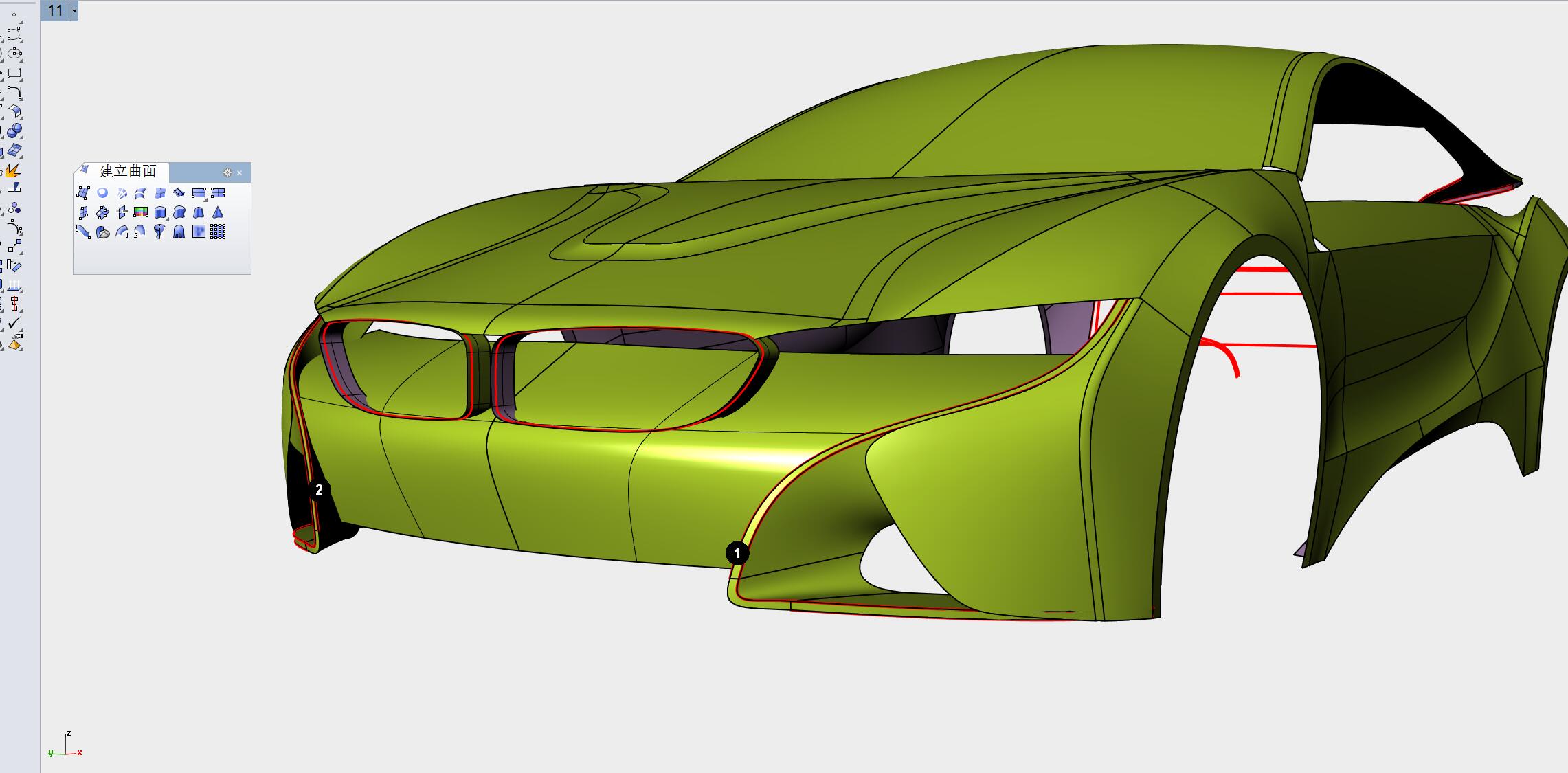

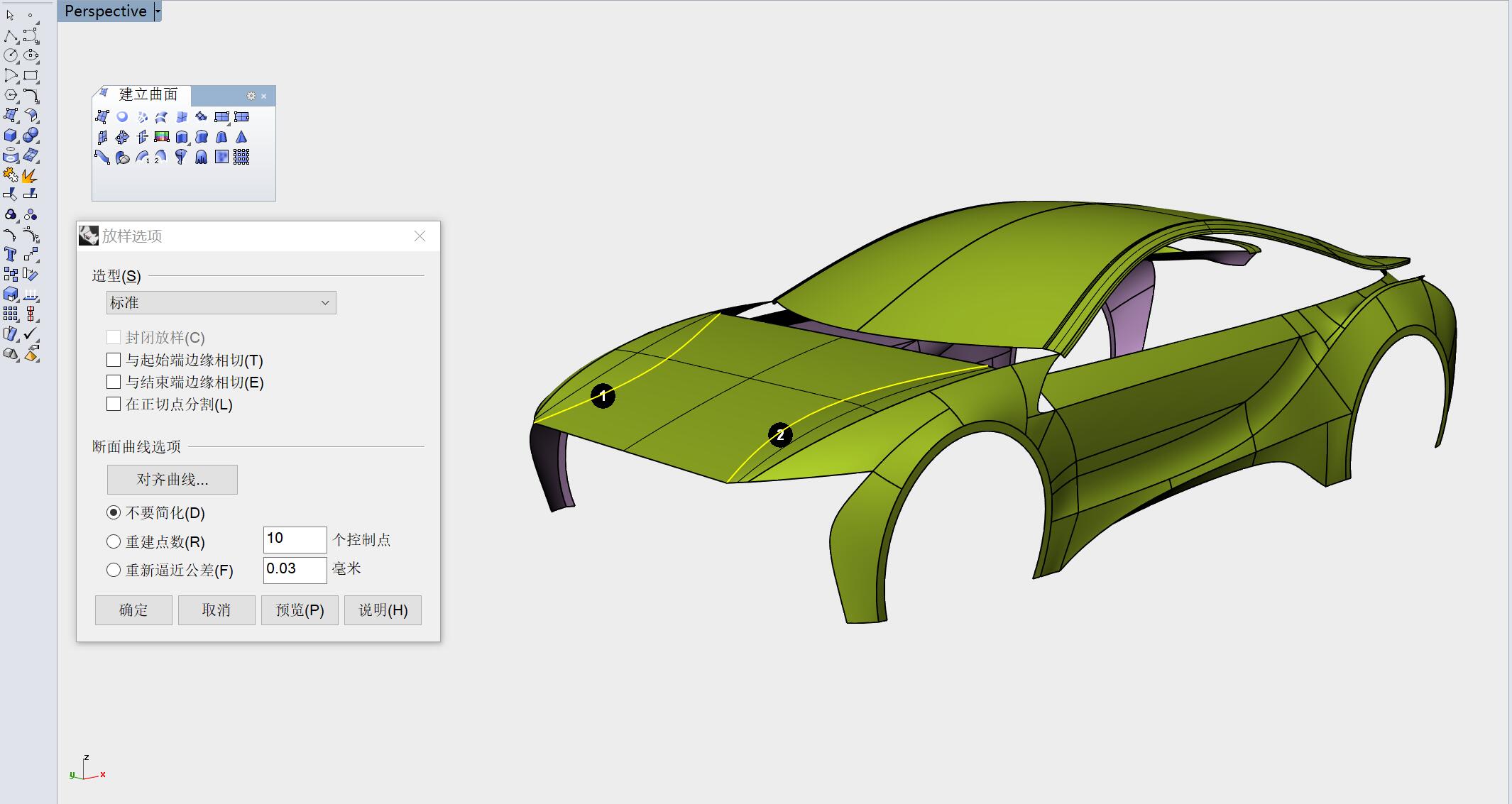

以1、2曲面边缘放样出曲面，并打开控制点调整曲面至如下形态。

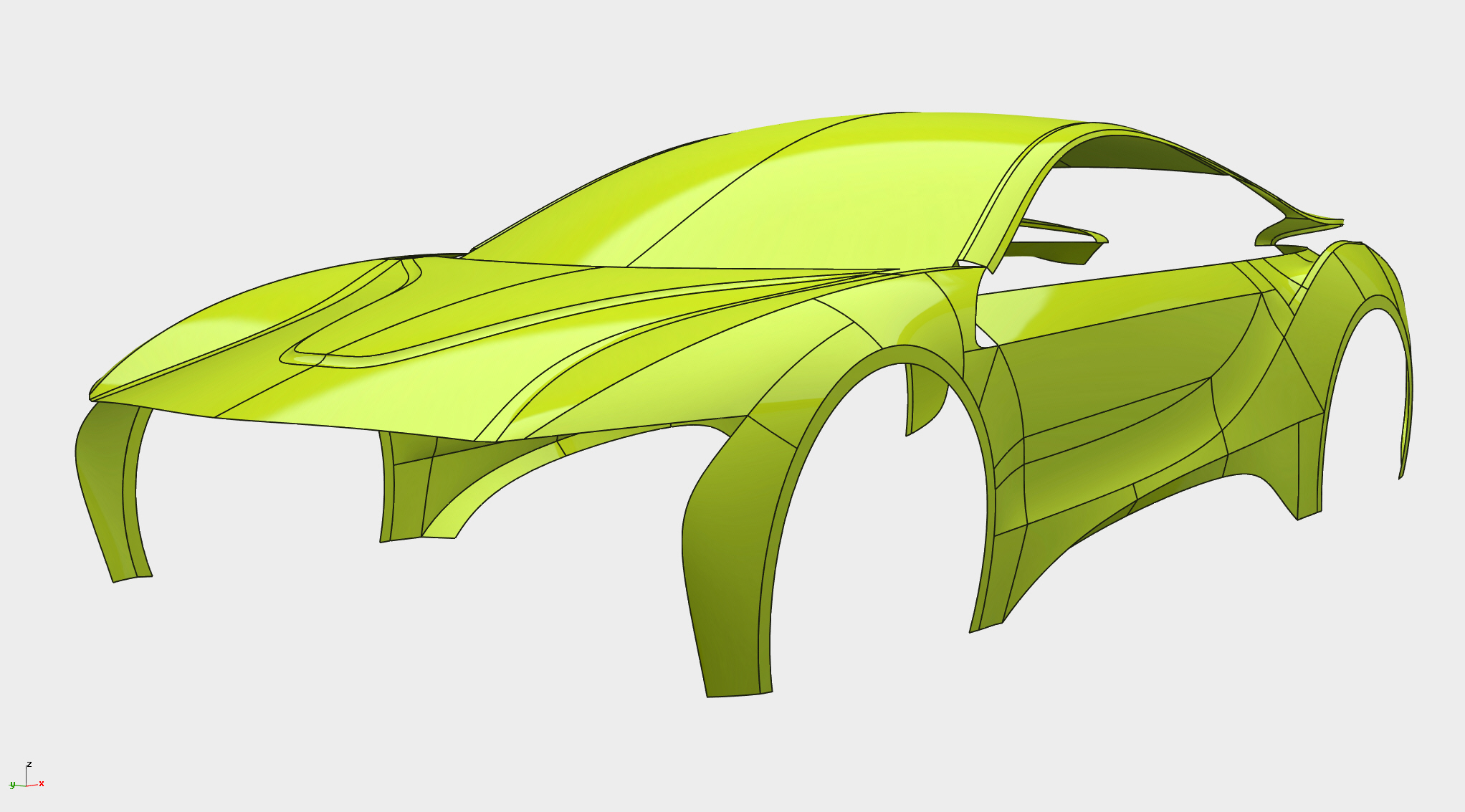

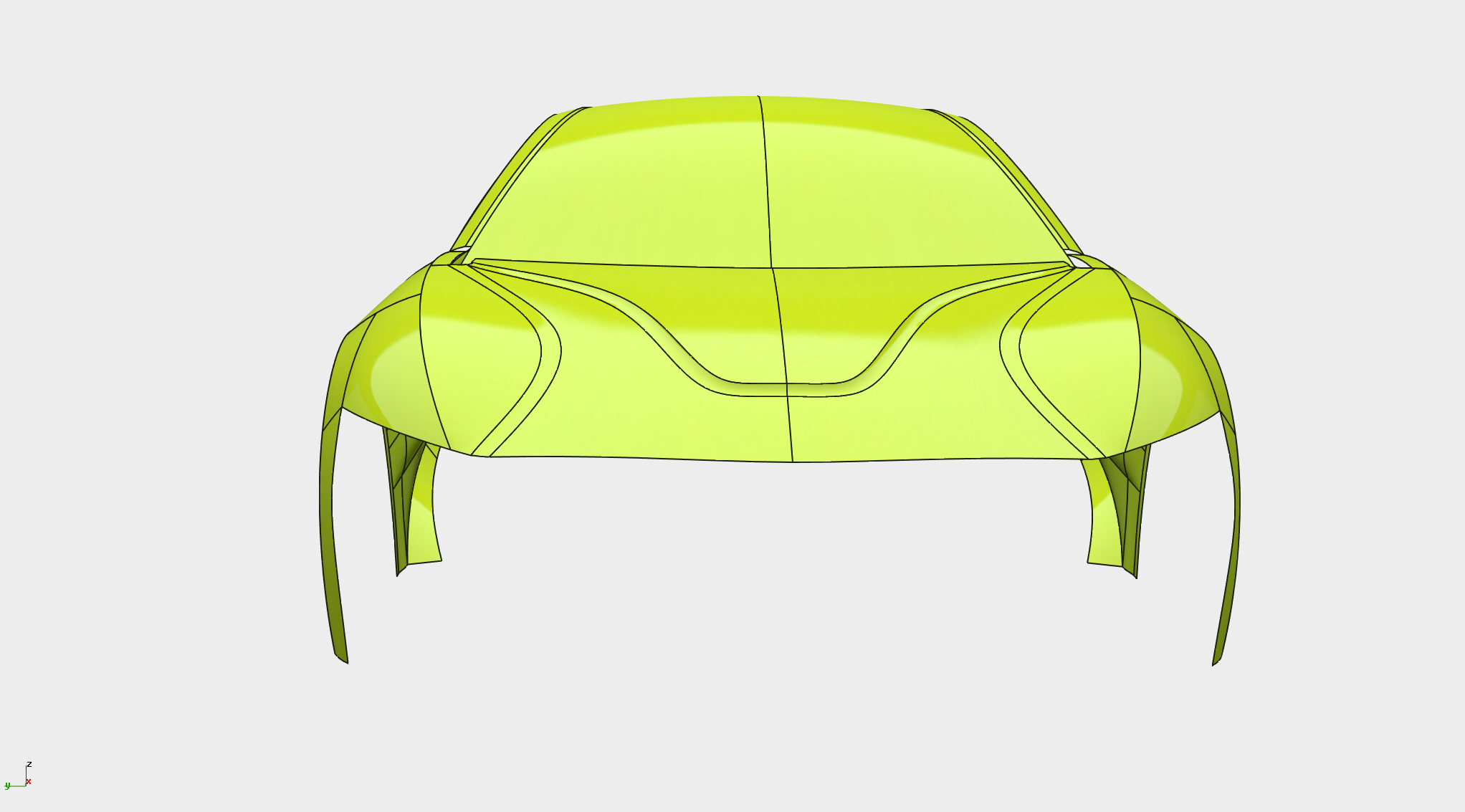

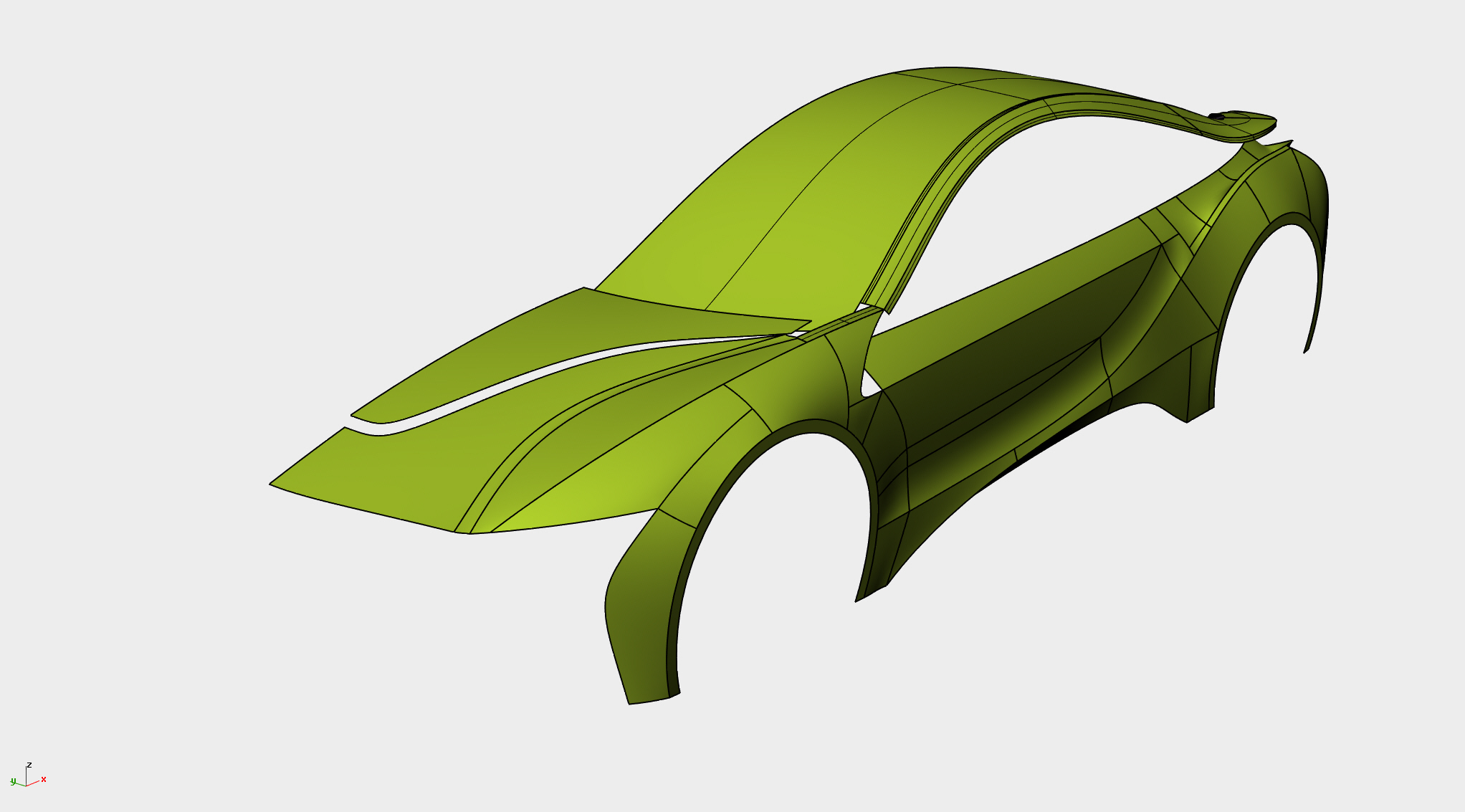

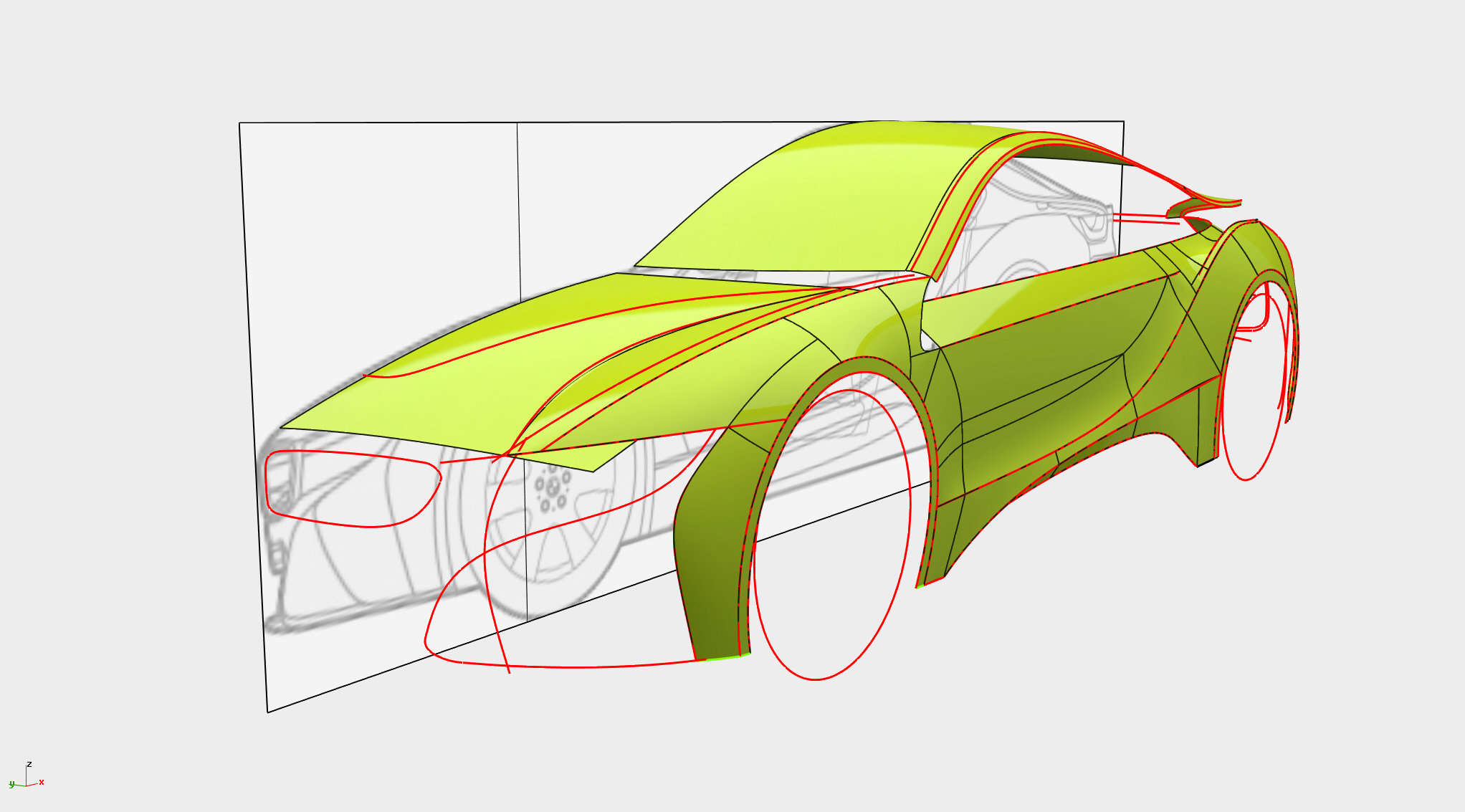

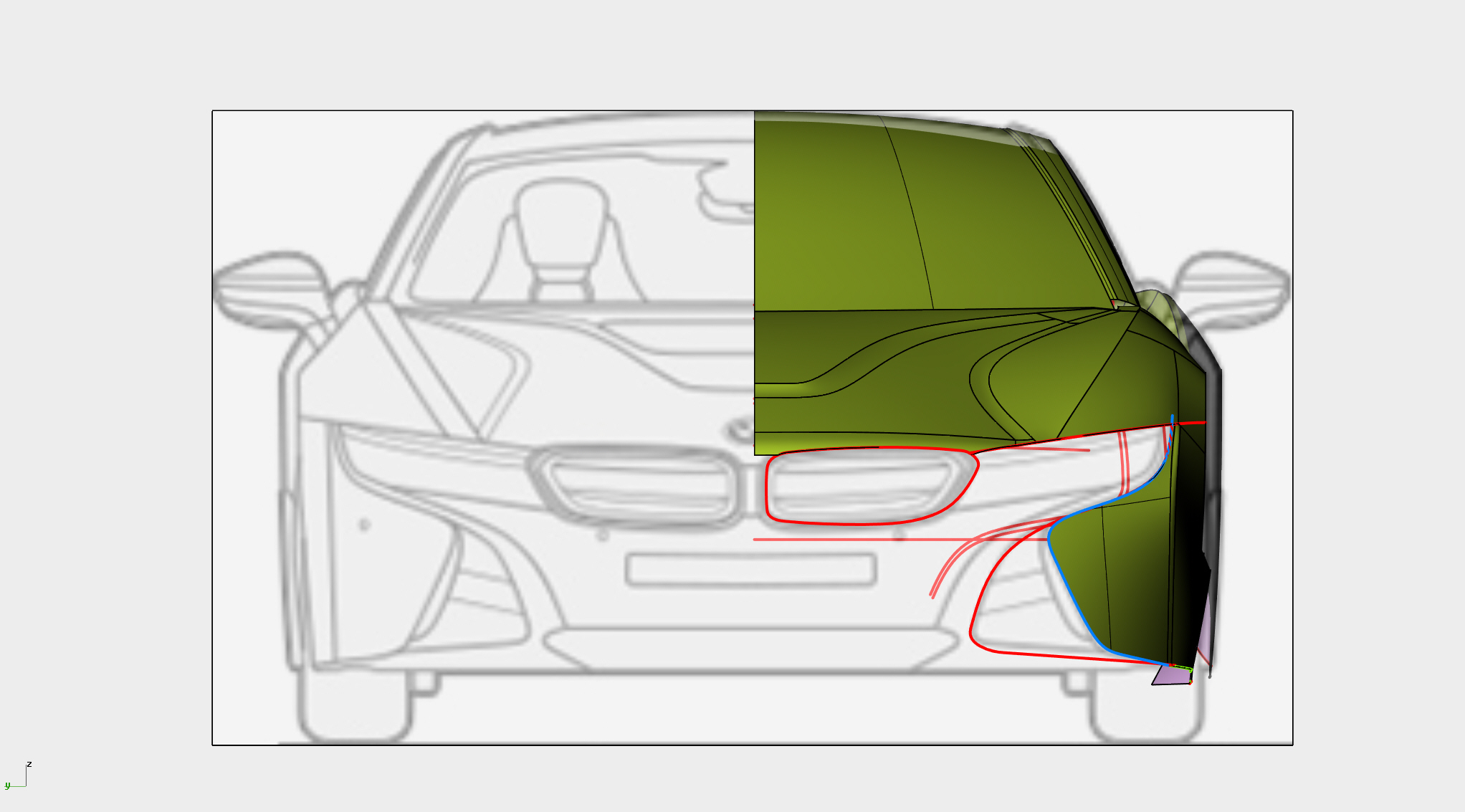

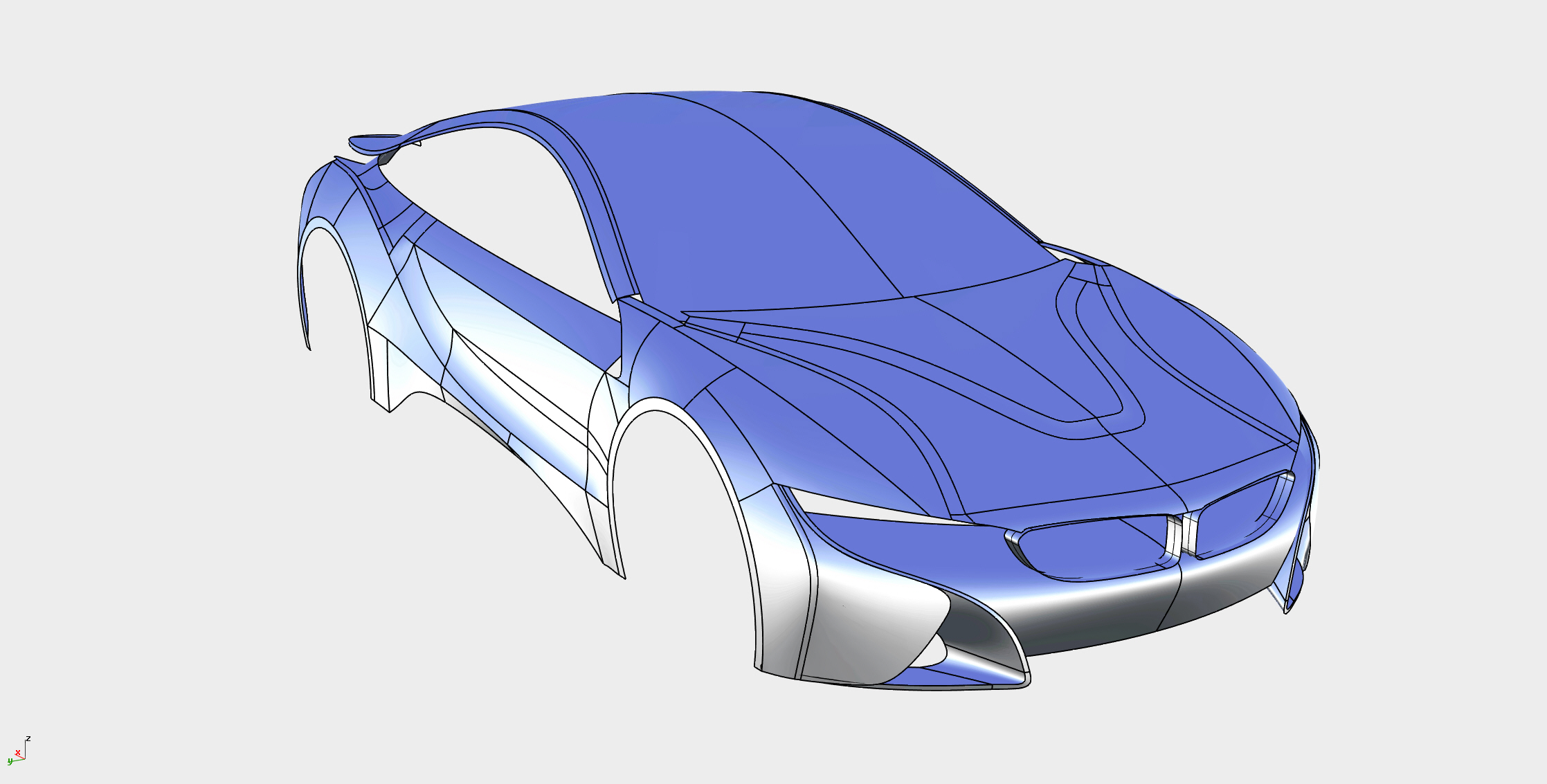

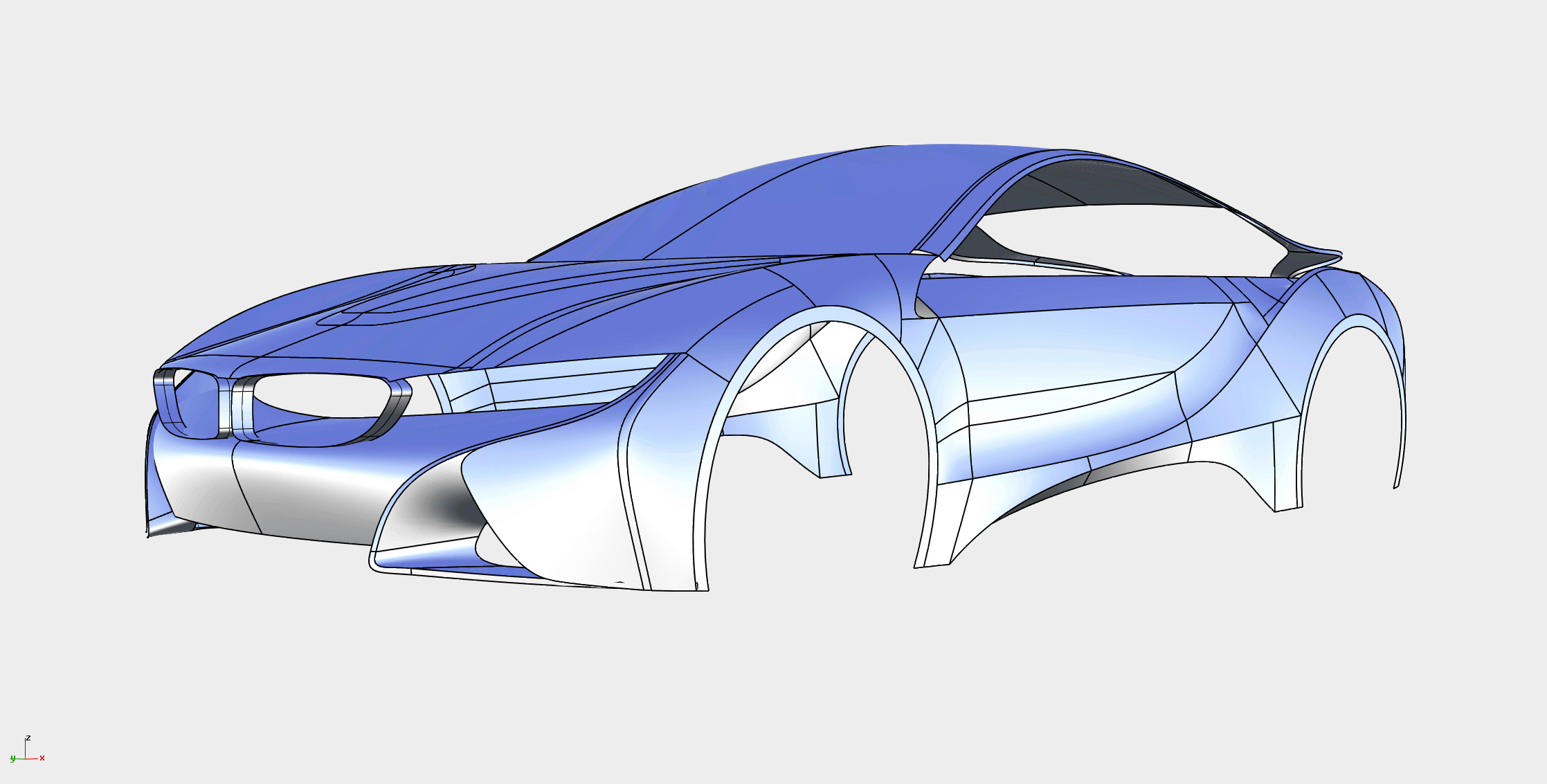

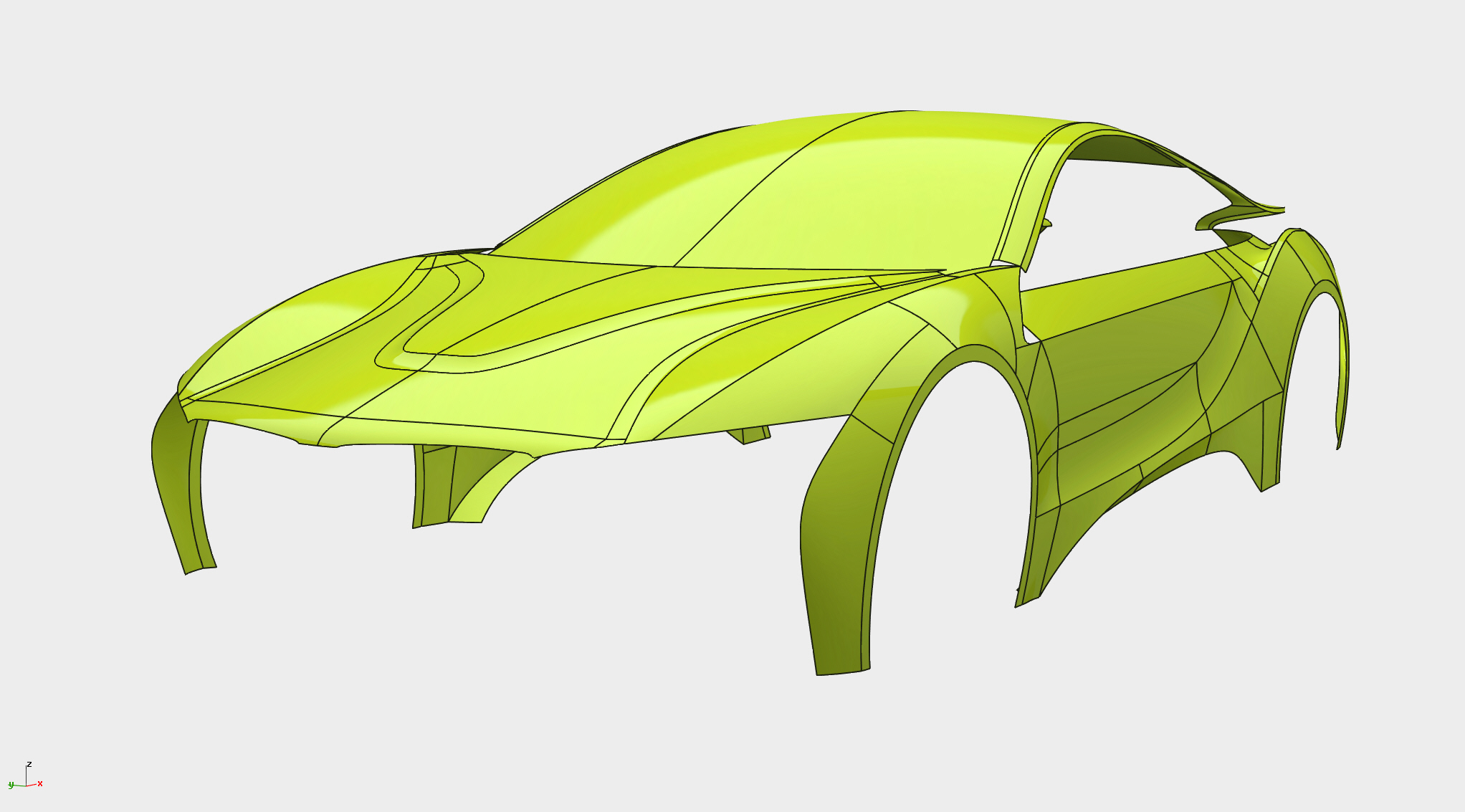

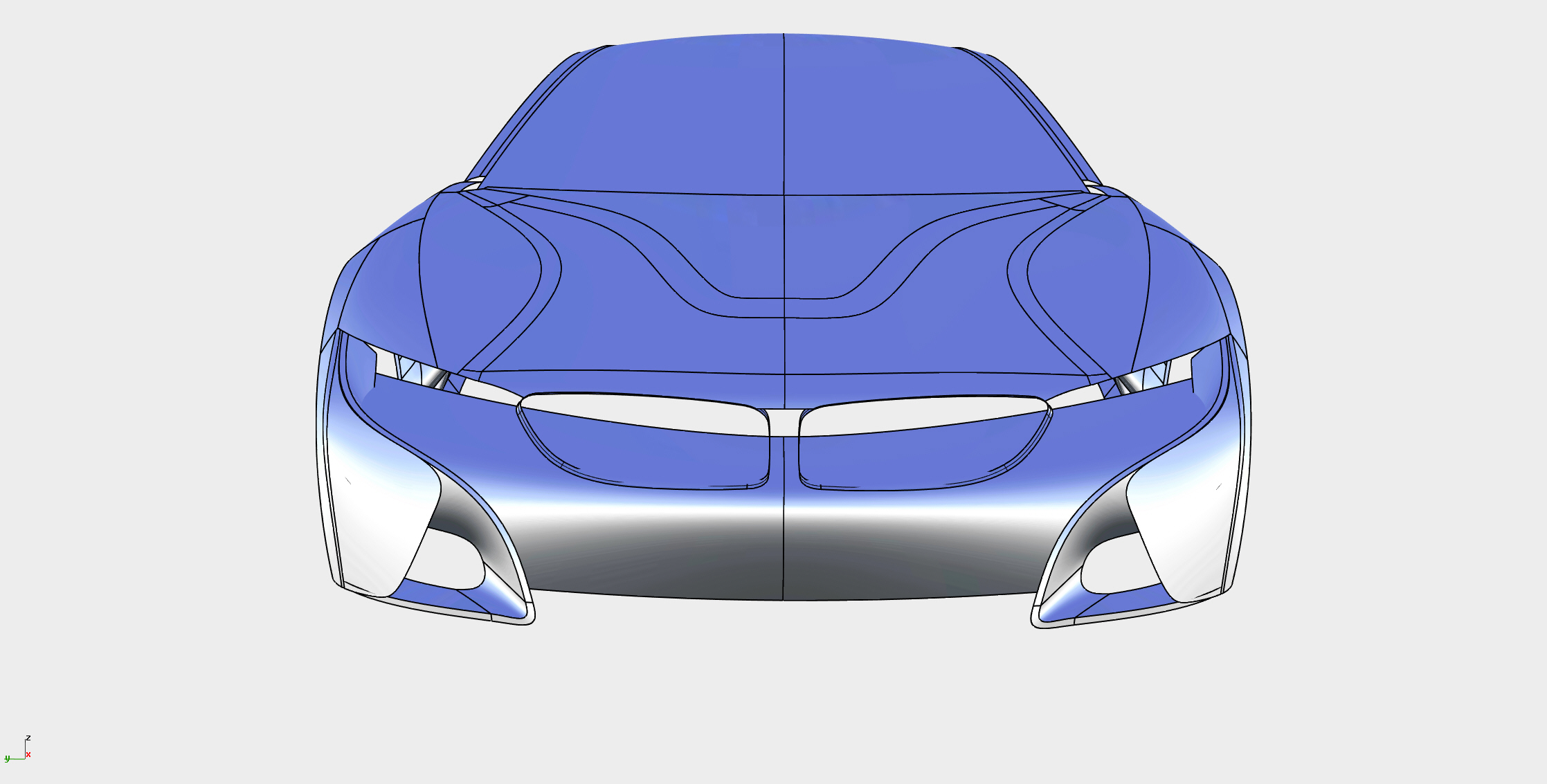

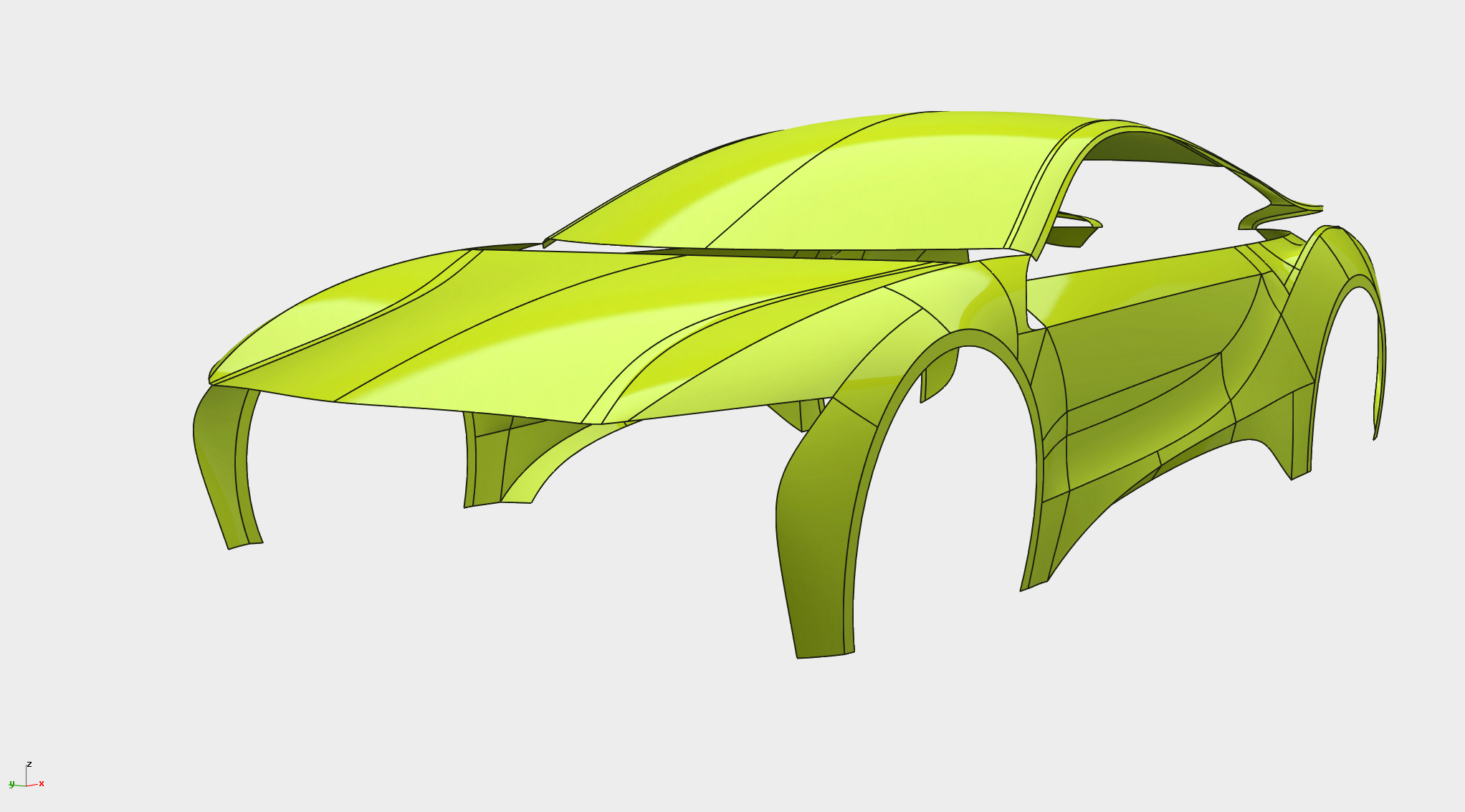

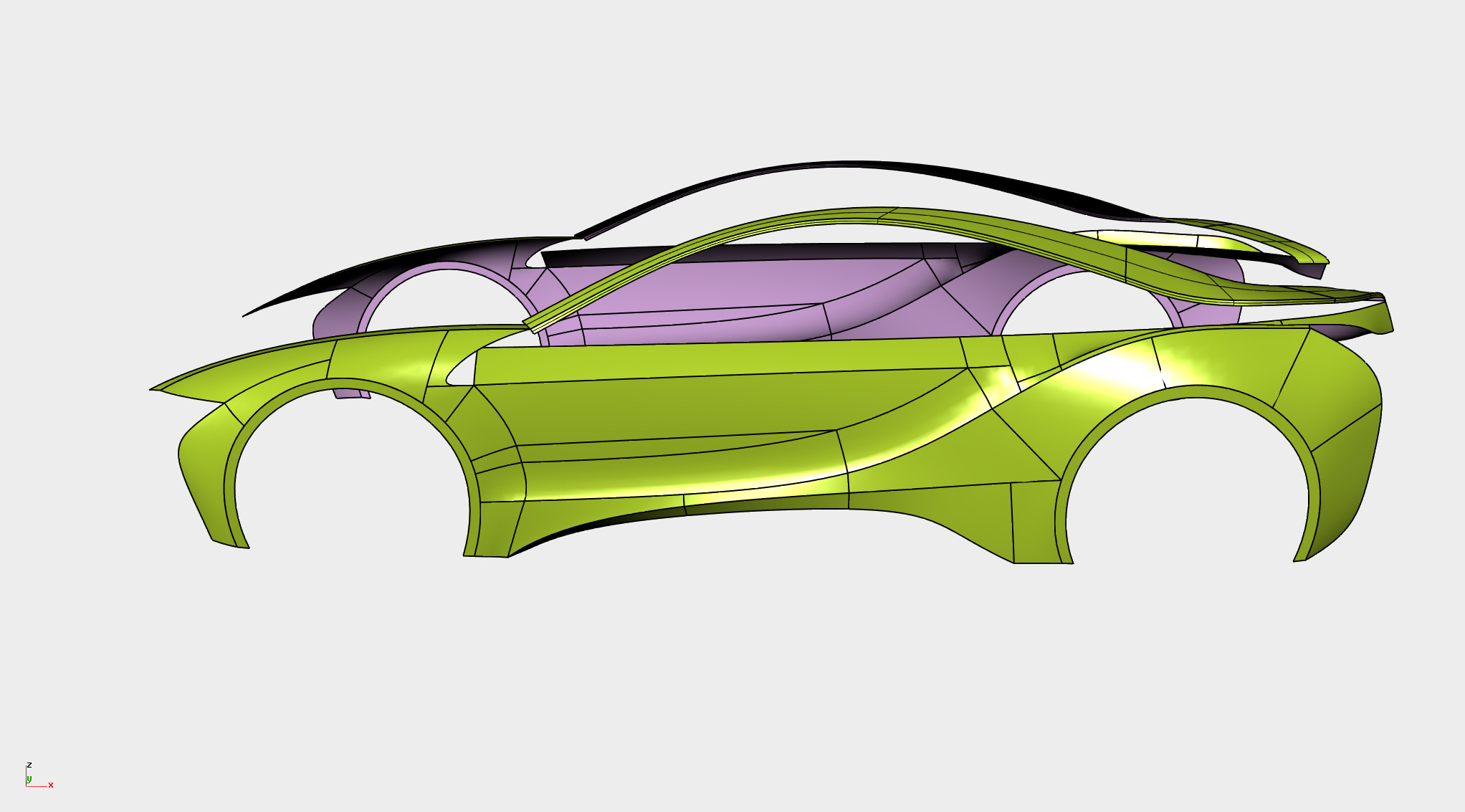

至此车身侧面及正面基础大面基本构建完成，带添加细节。

未完待续。。。。
