【犀牛教程】BMW i8建模讲解一

BMW I8案例建模分享

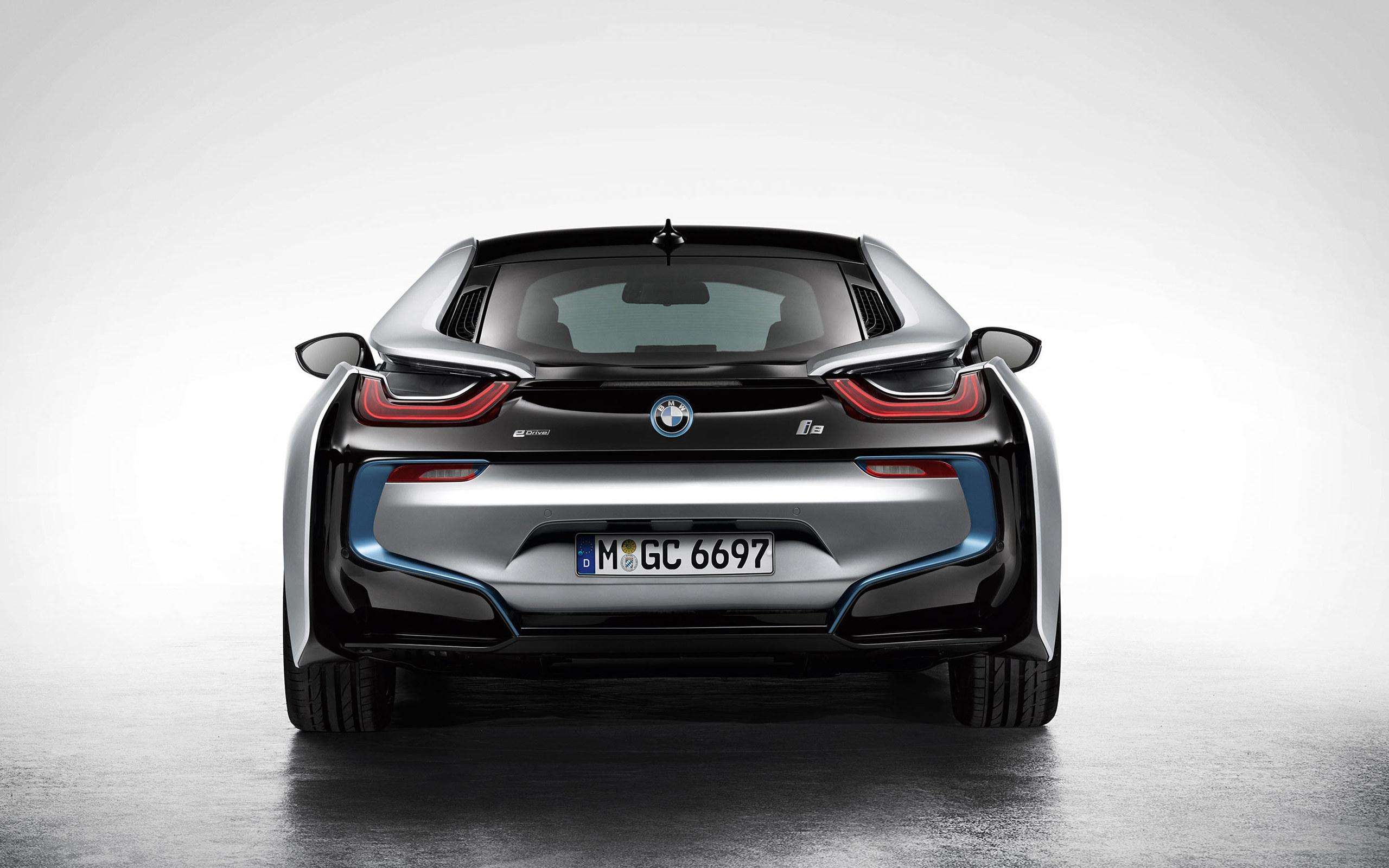

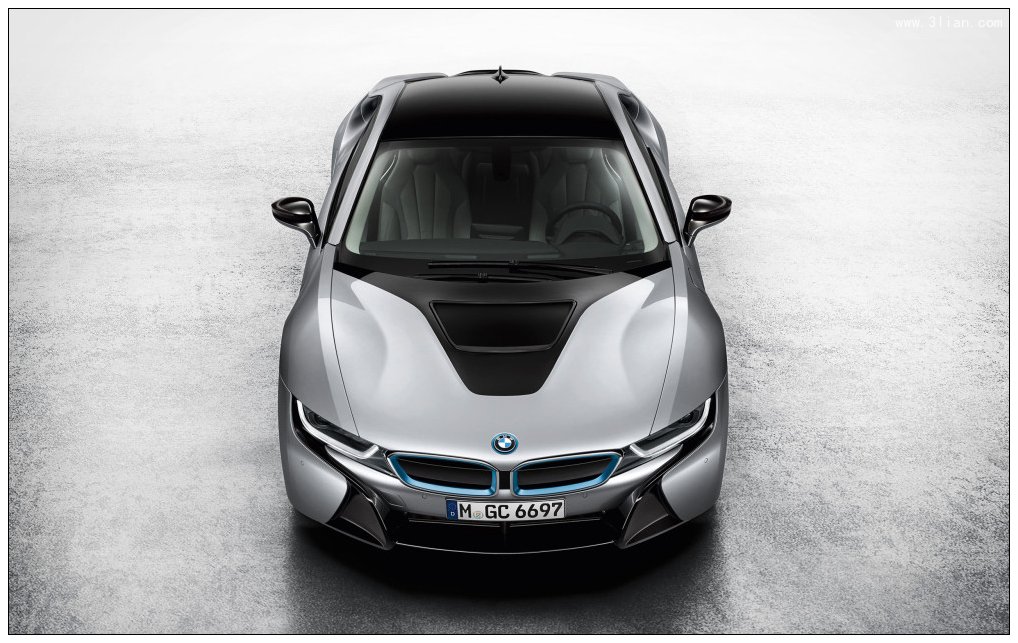

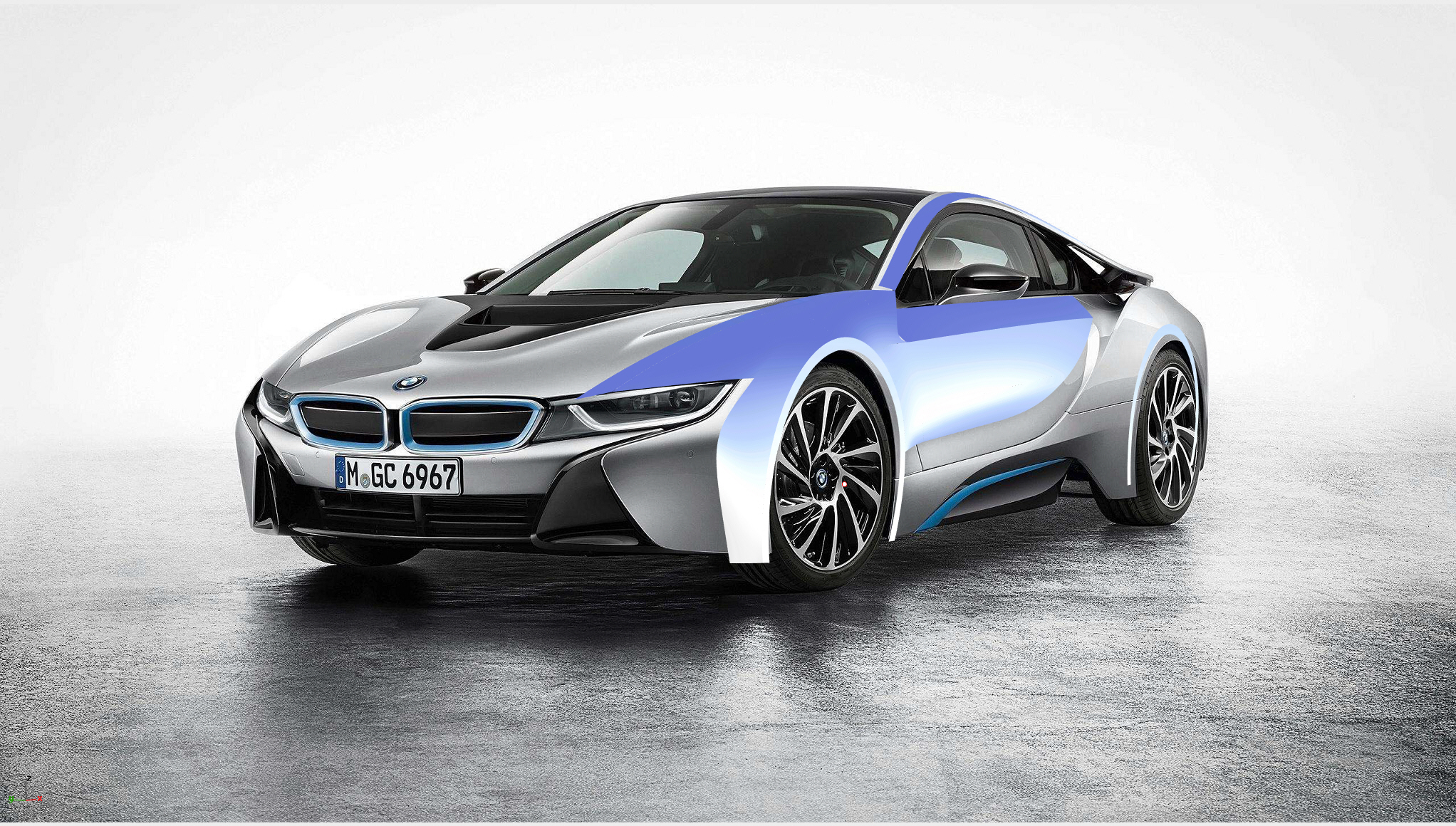

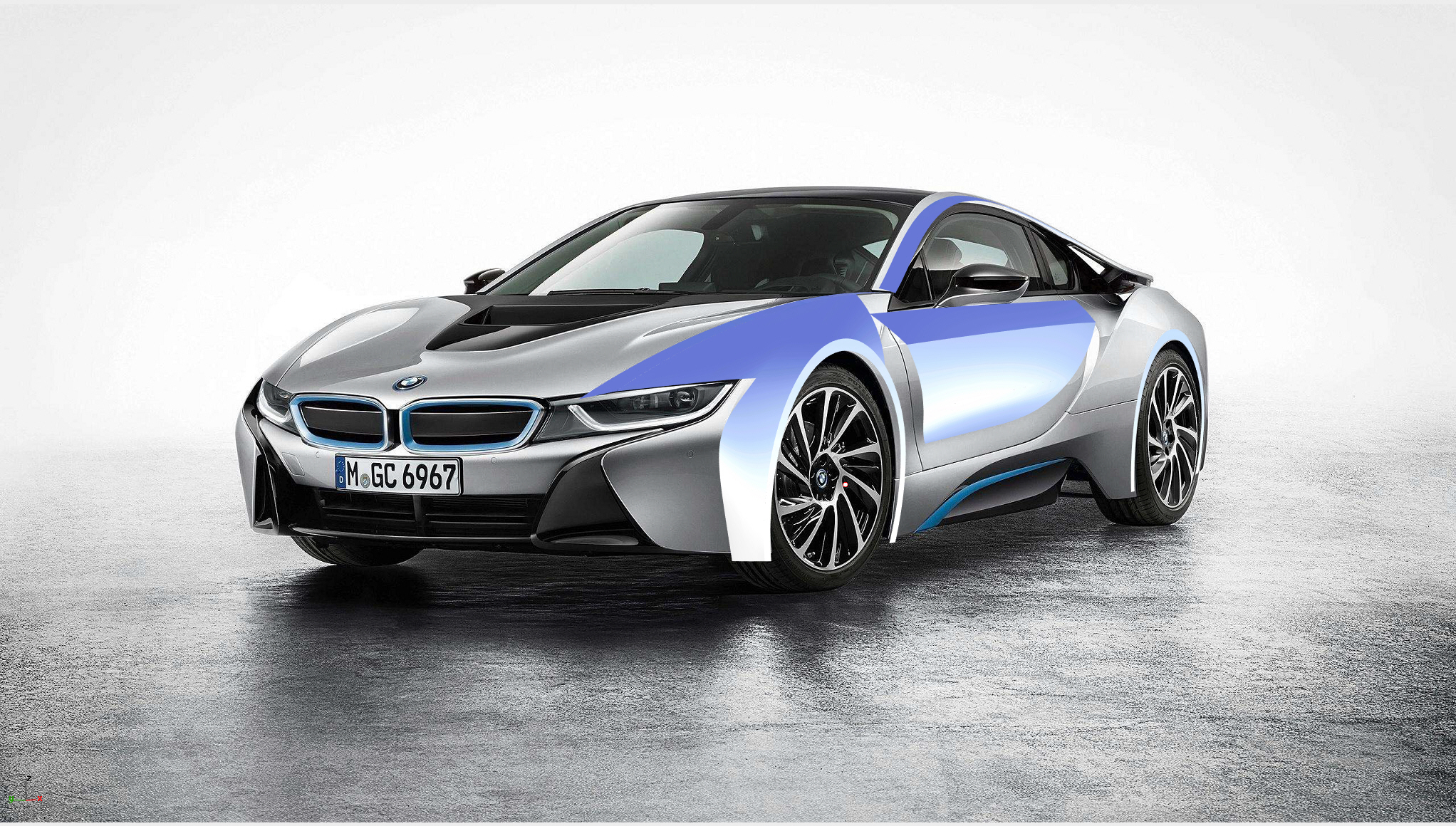

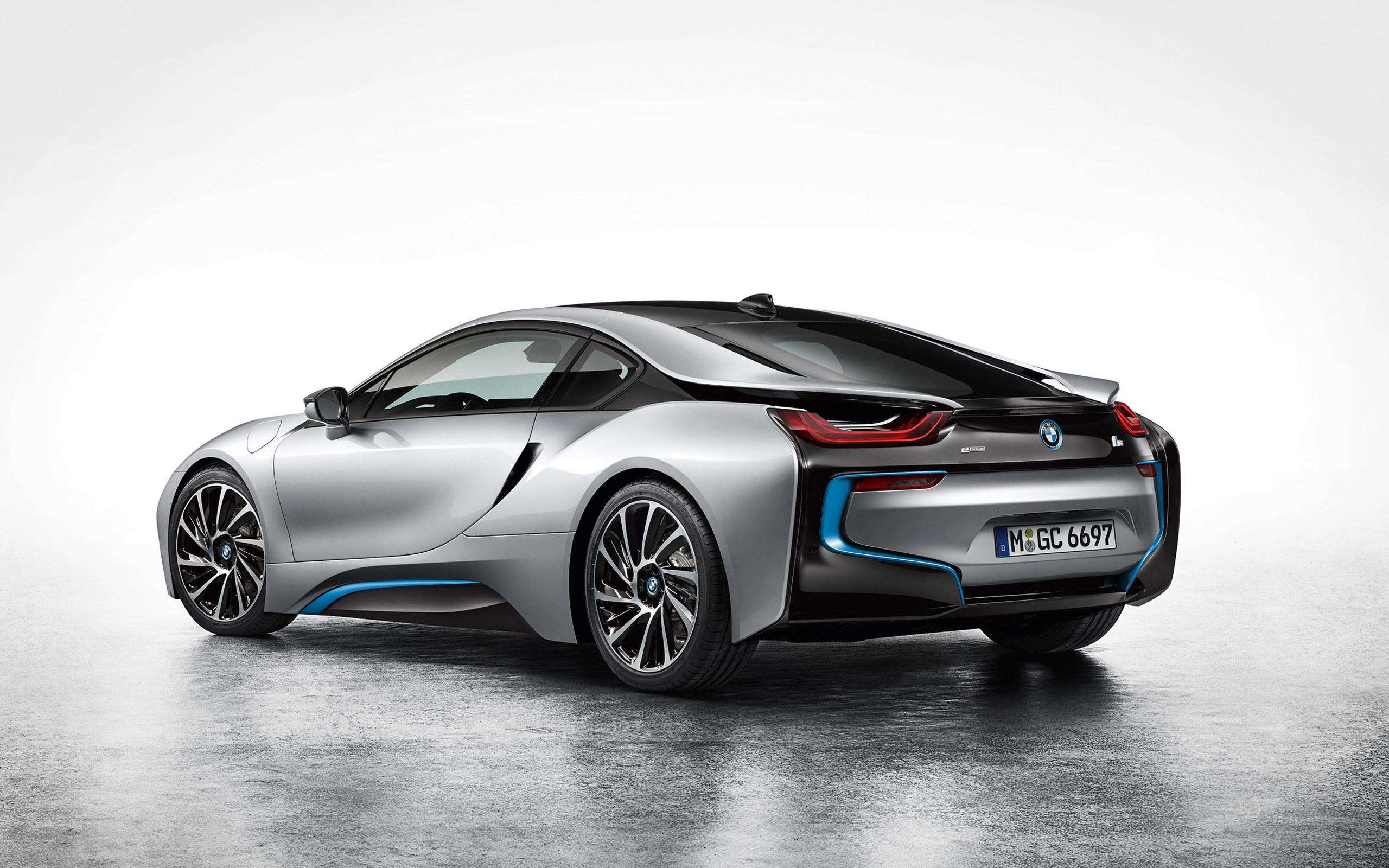

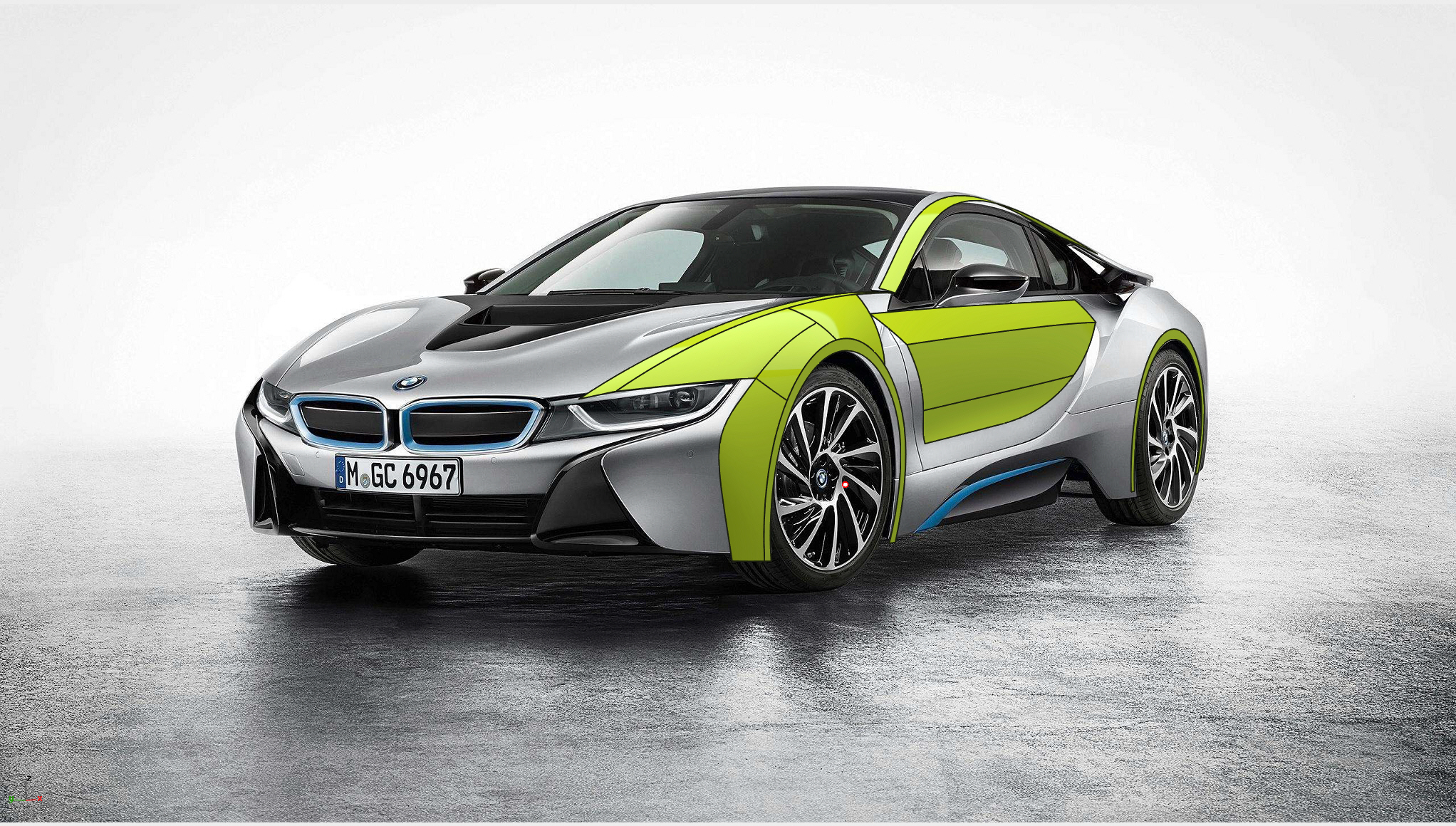

首先观摩下官图

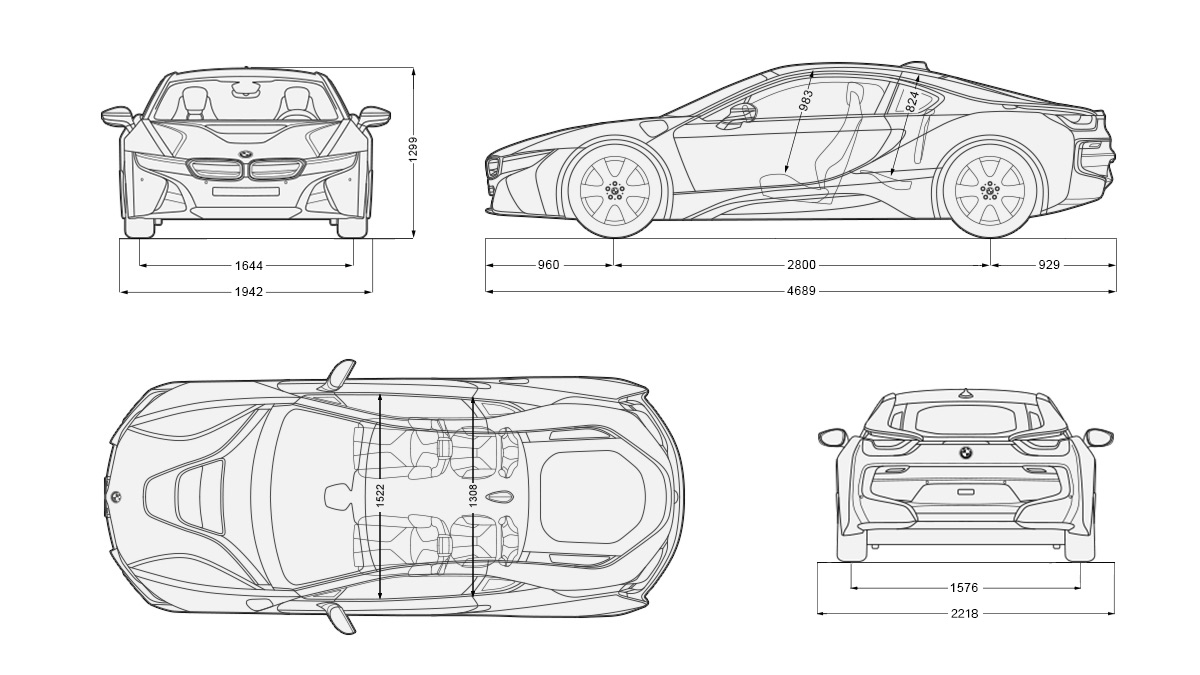

三视图

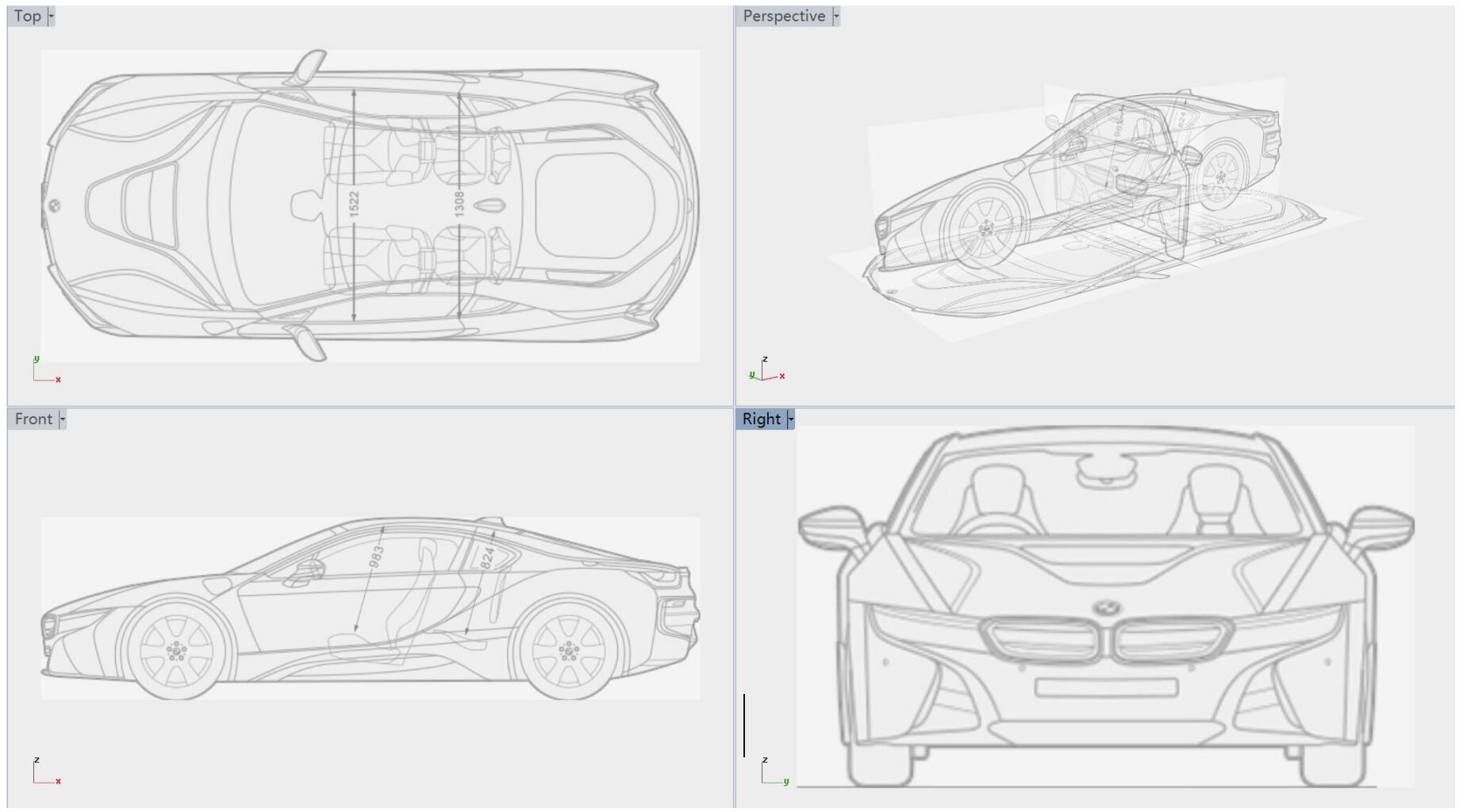

Step：1

根据具体尺寸在Rhino各视窗添加产品各视图背景。

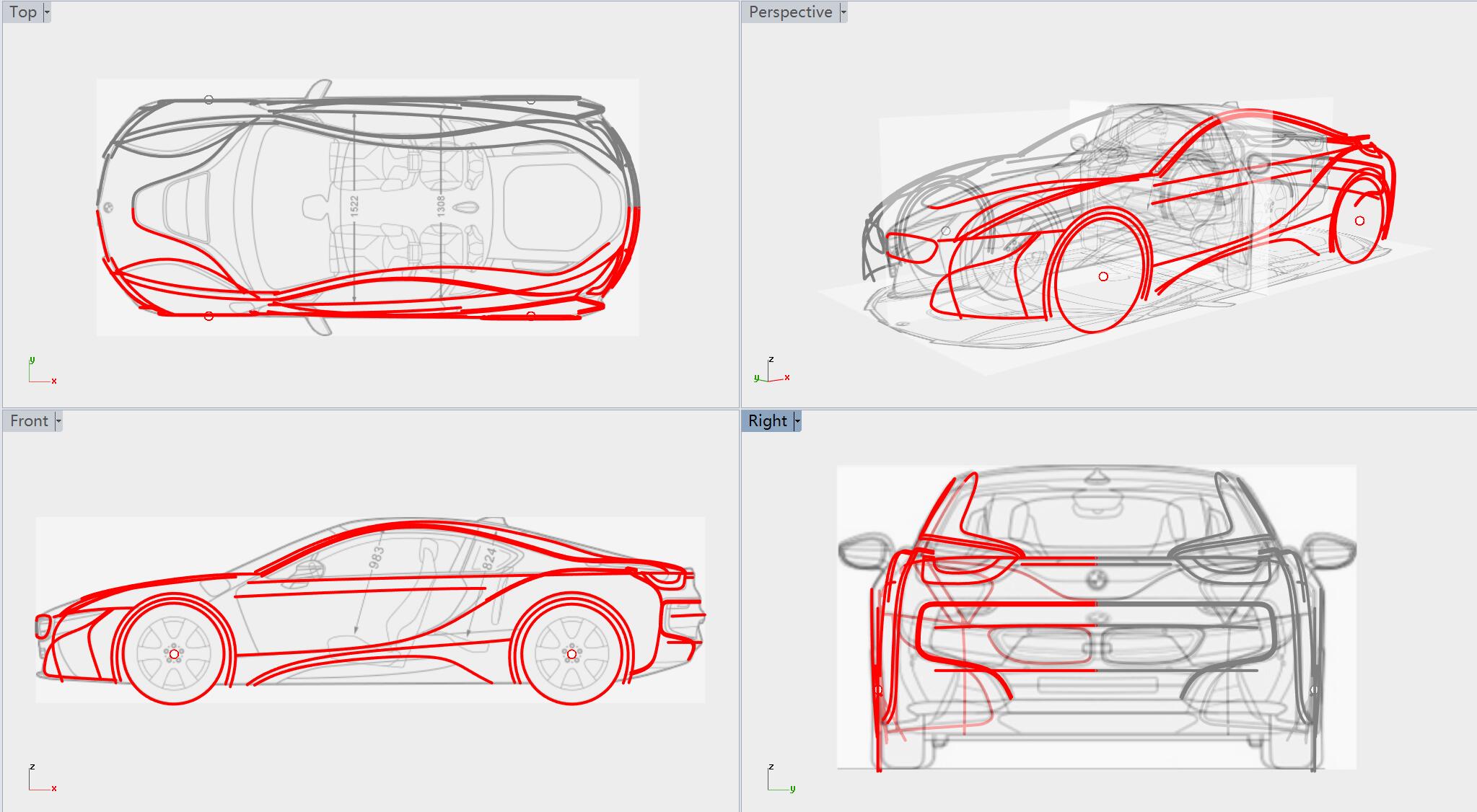

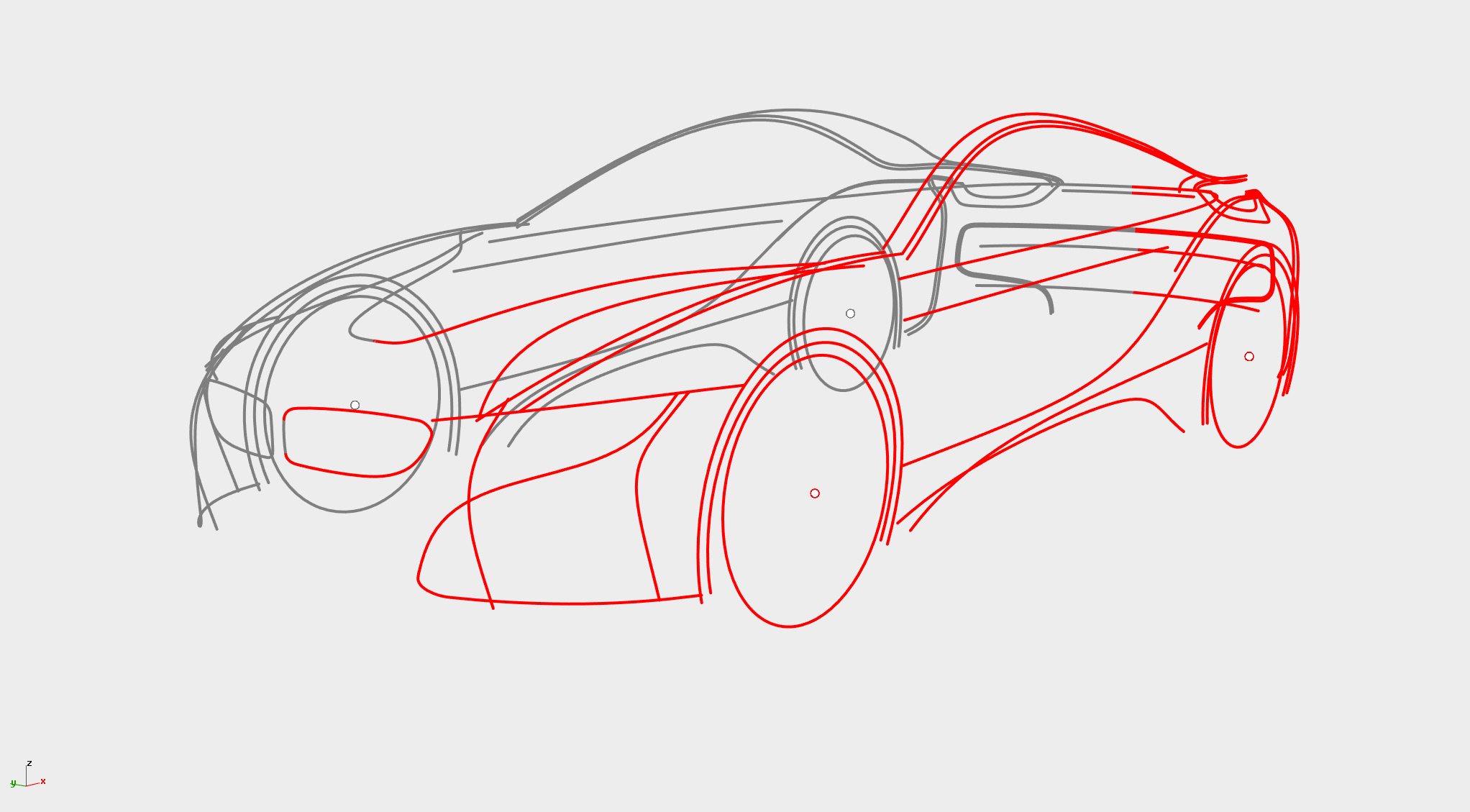

Step：2

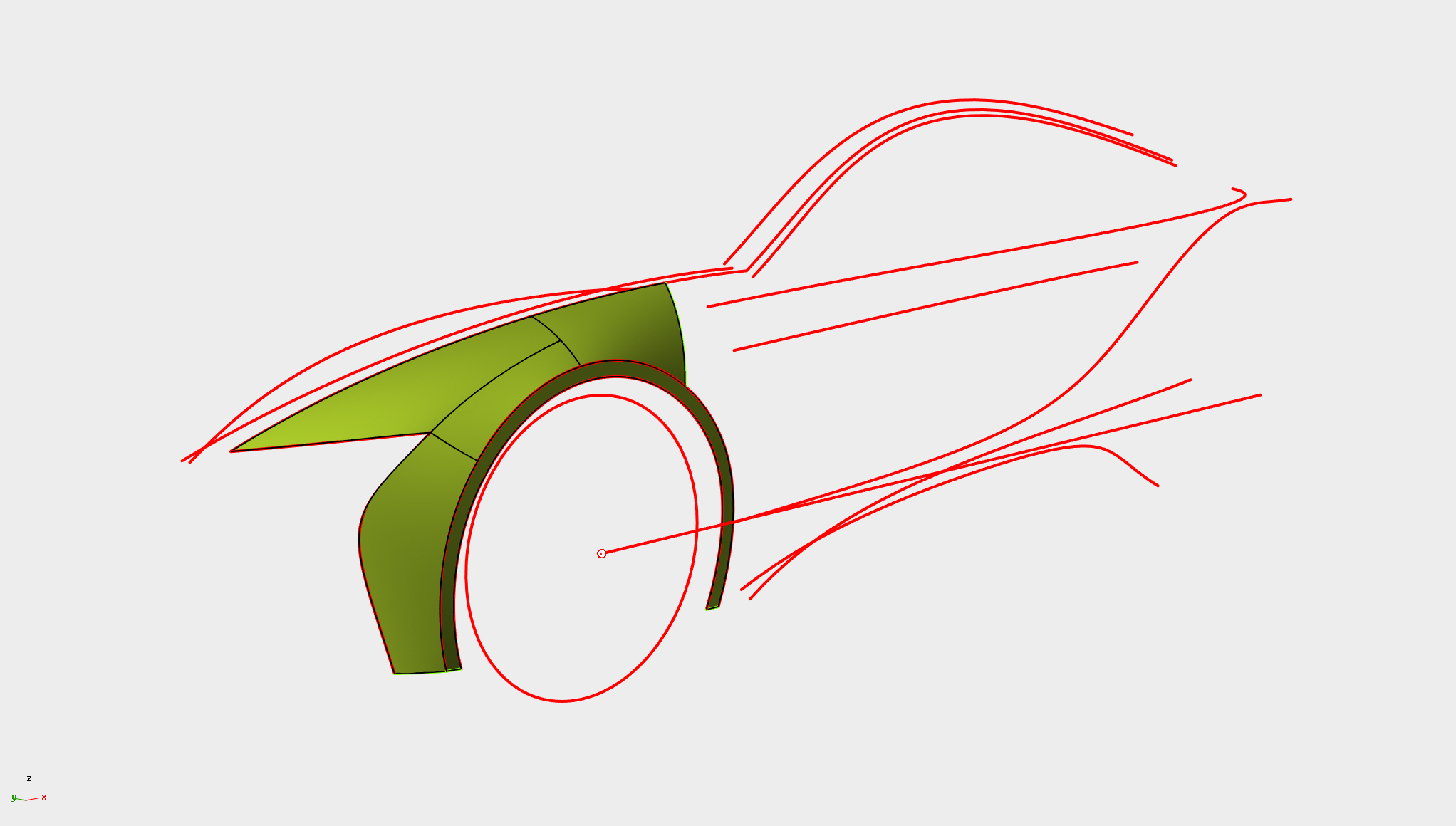

绘制主要的特征线，尽量用5阶曲线绘制且每根线的阶数和点数尽量相同，

这样能保证接下来分面时，曲面边缘阶数相同，能保证曲面最简。

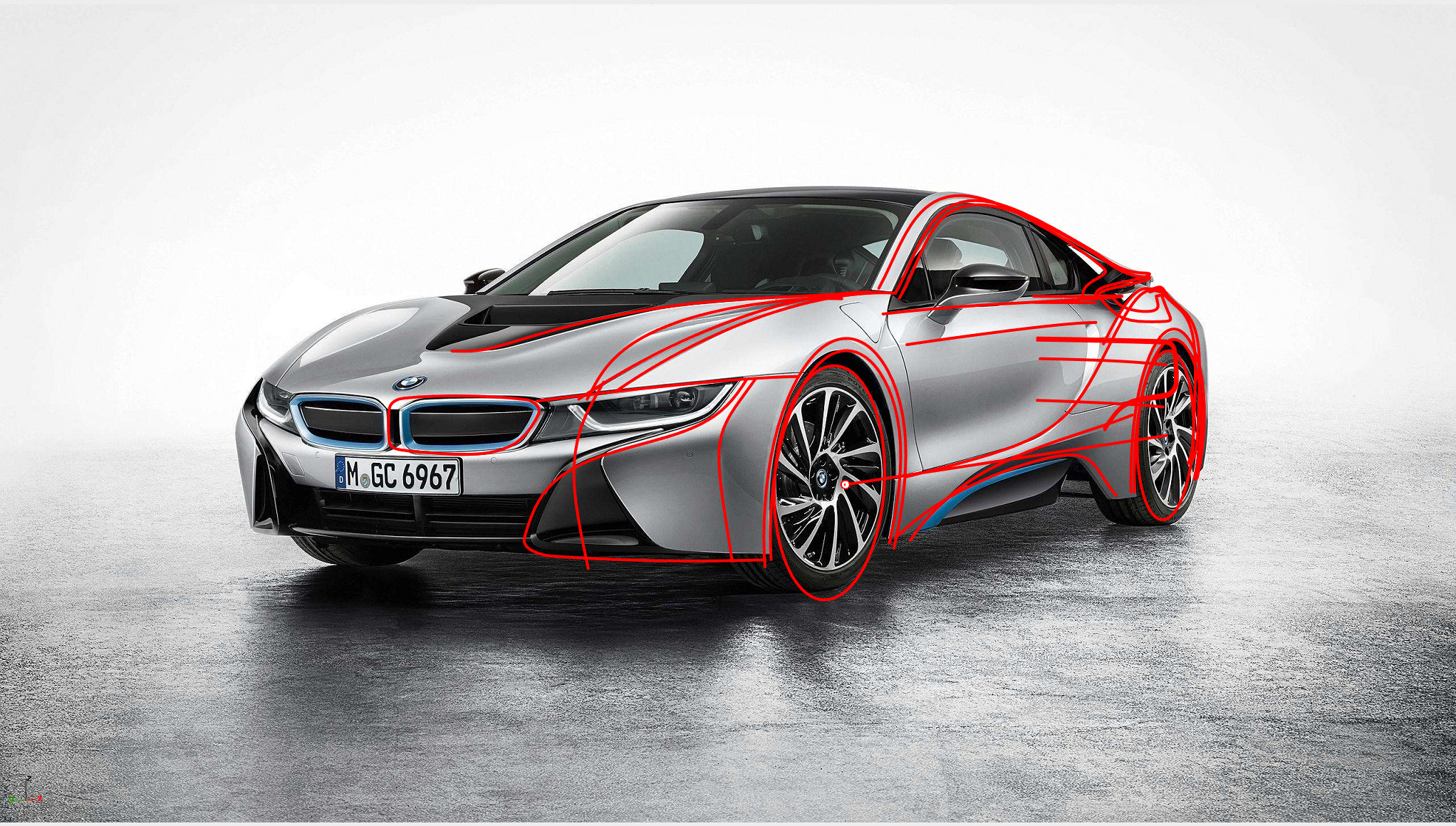

Step：3

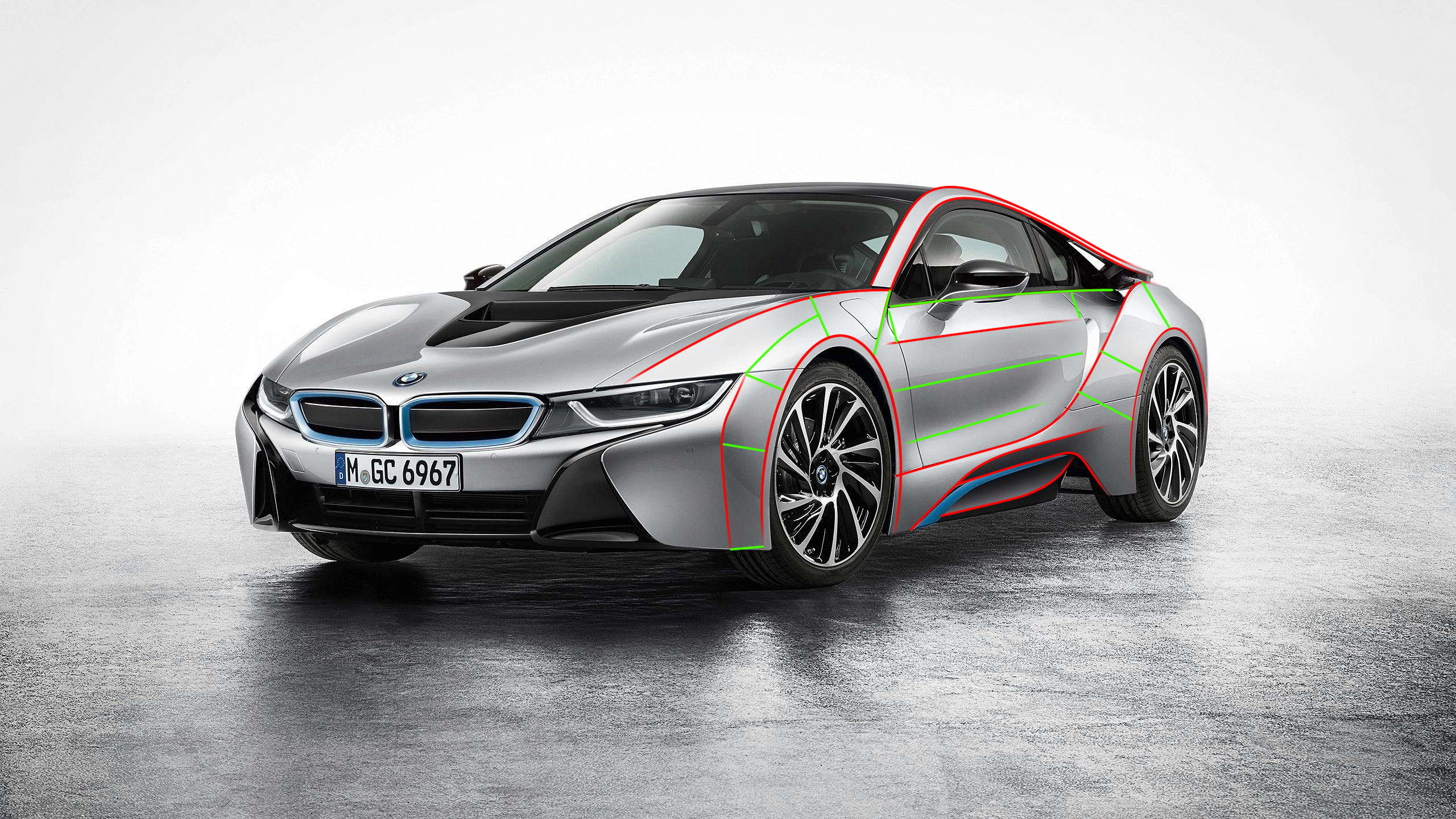

在绘制的特征曲线基础之上，进行分面拆解，基本原则基础分面策略有讲解

保证每个小面都是四边，曲面趋势突变的地方果断分面等。

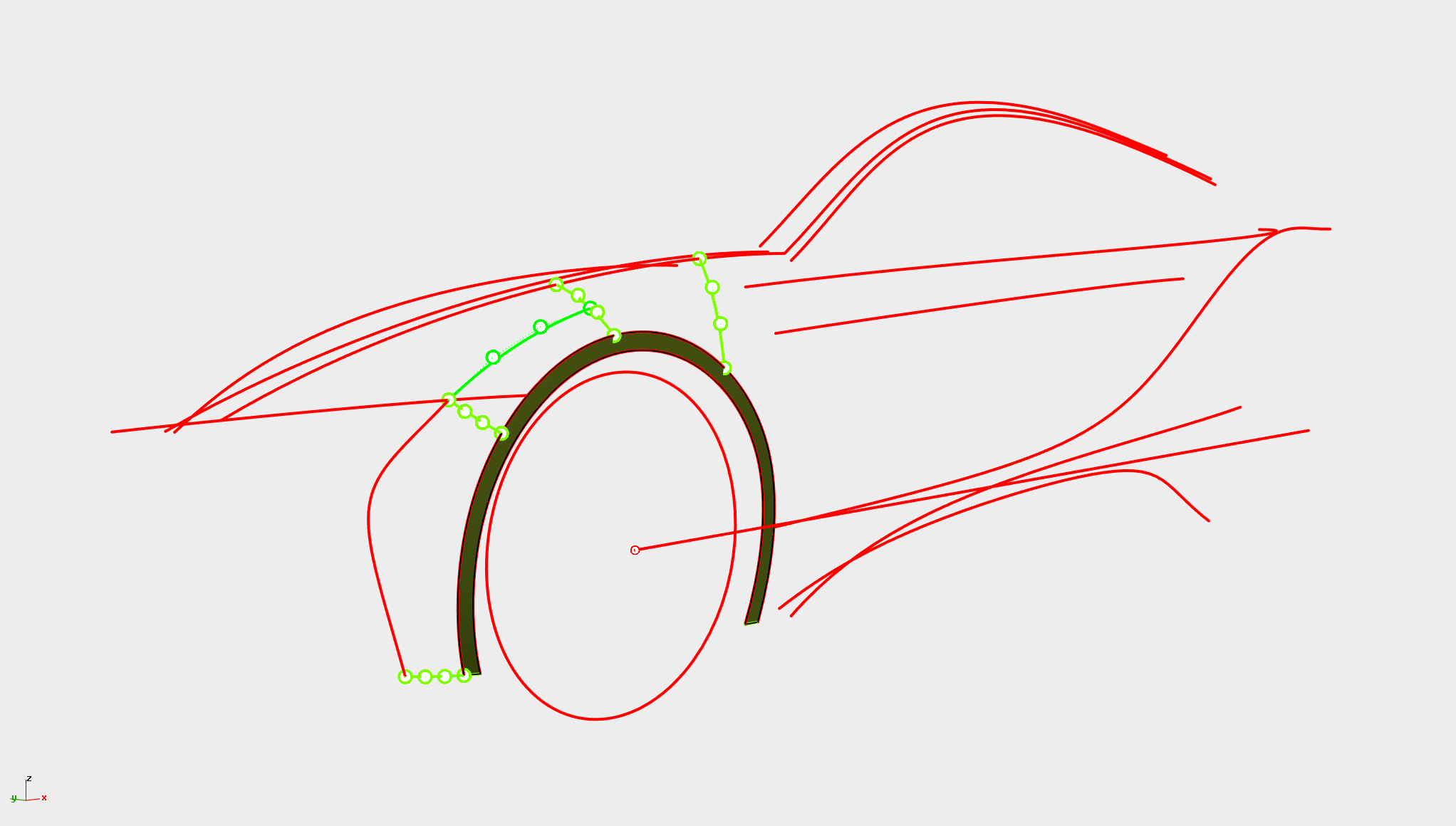

Step：4

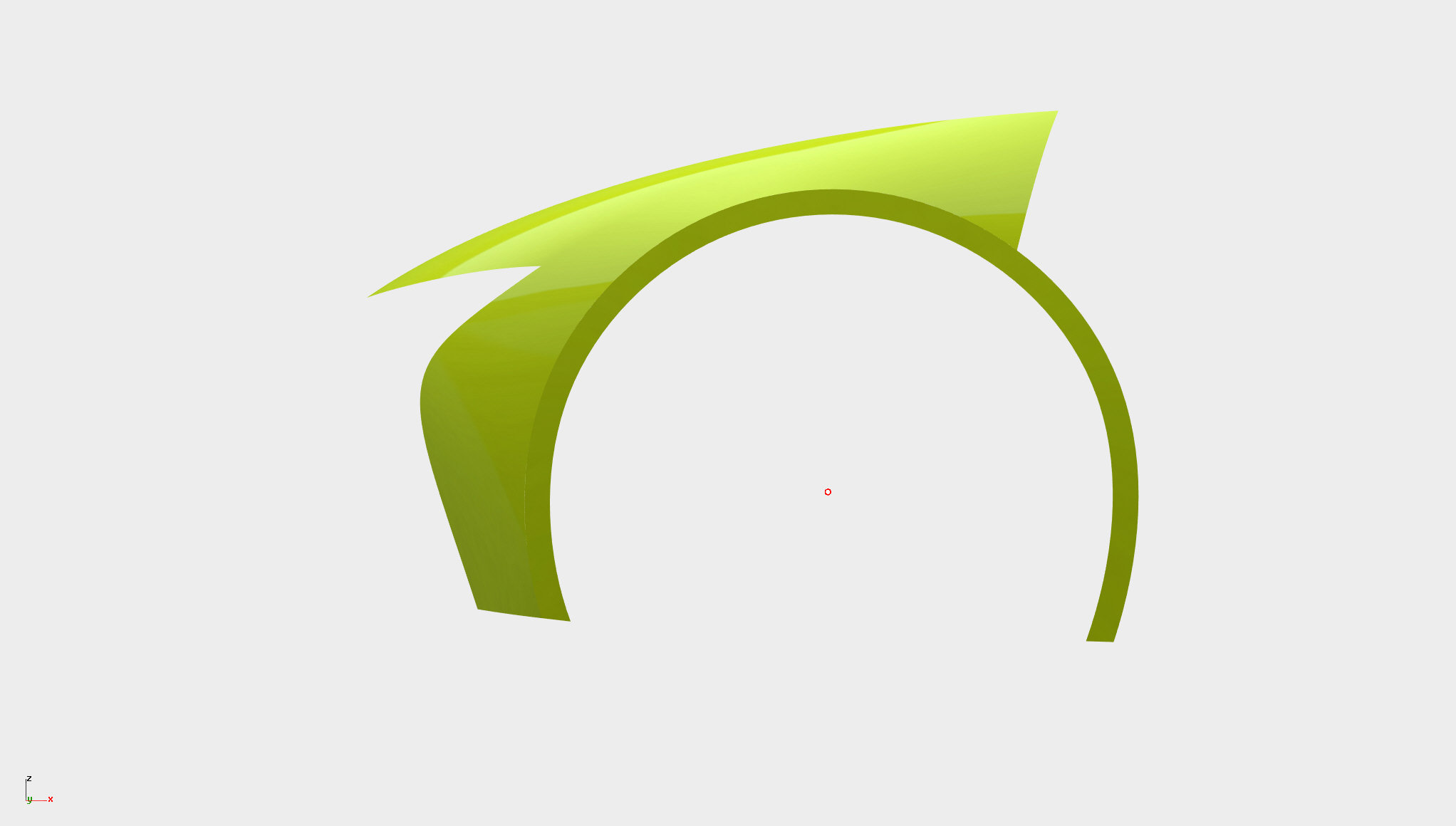

车轮毂处分面，布线,尽量保证此时后补的线阶数和点数也相同，

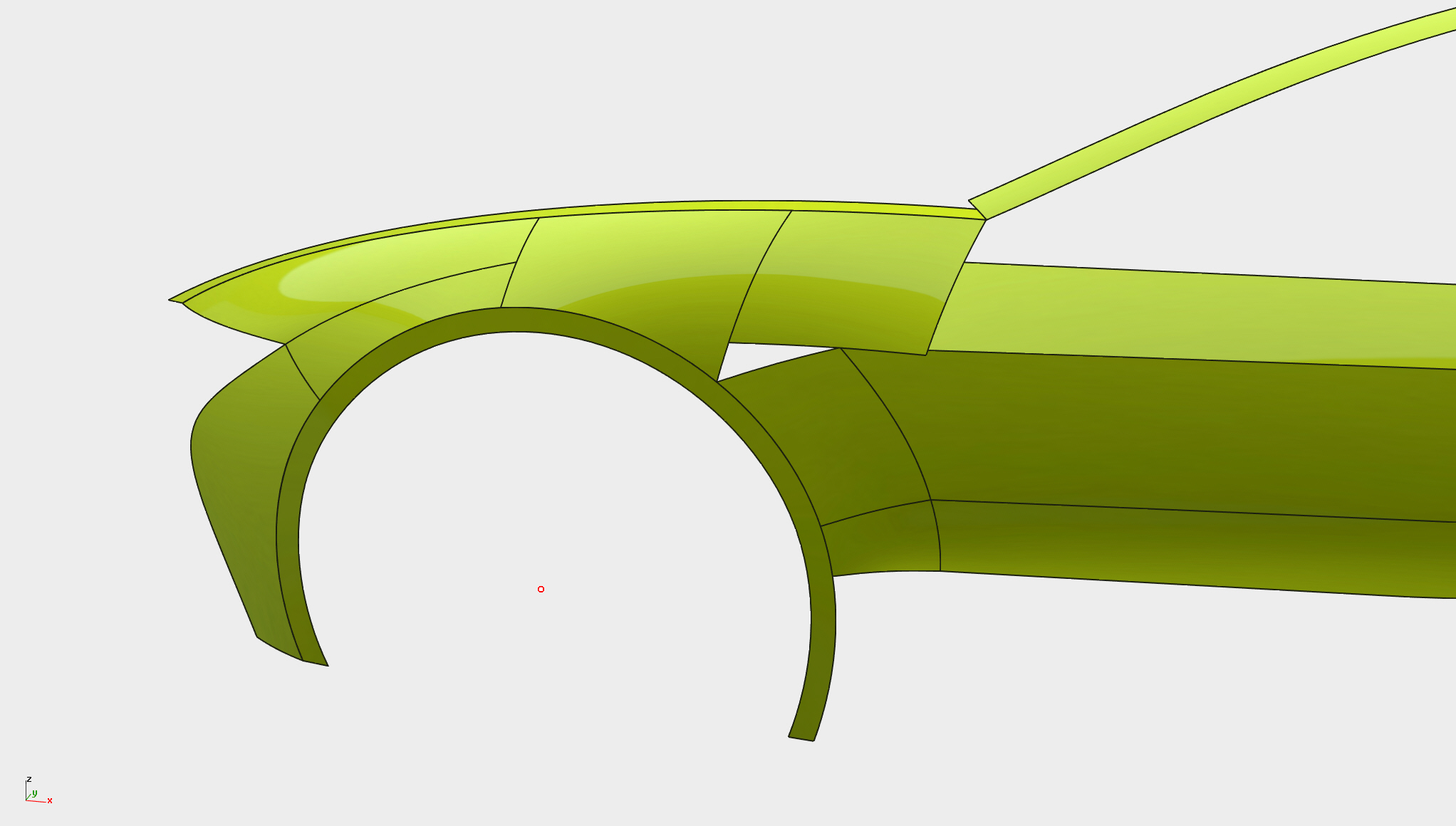

然后在用4边成型命令生成曲面，并用曲面衔接命令分别对曲面进行衔接，

使所有曲面都达到曲率连续。

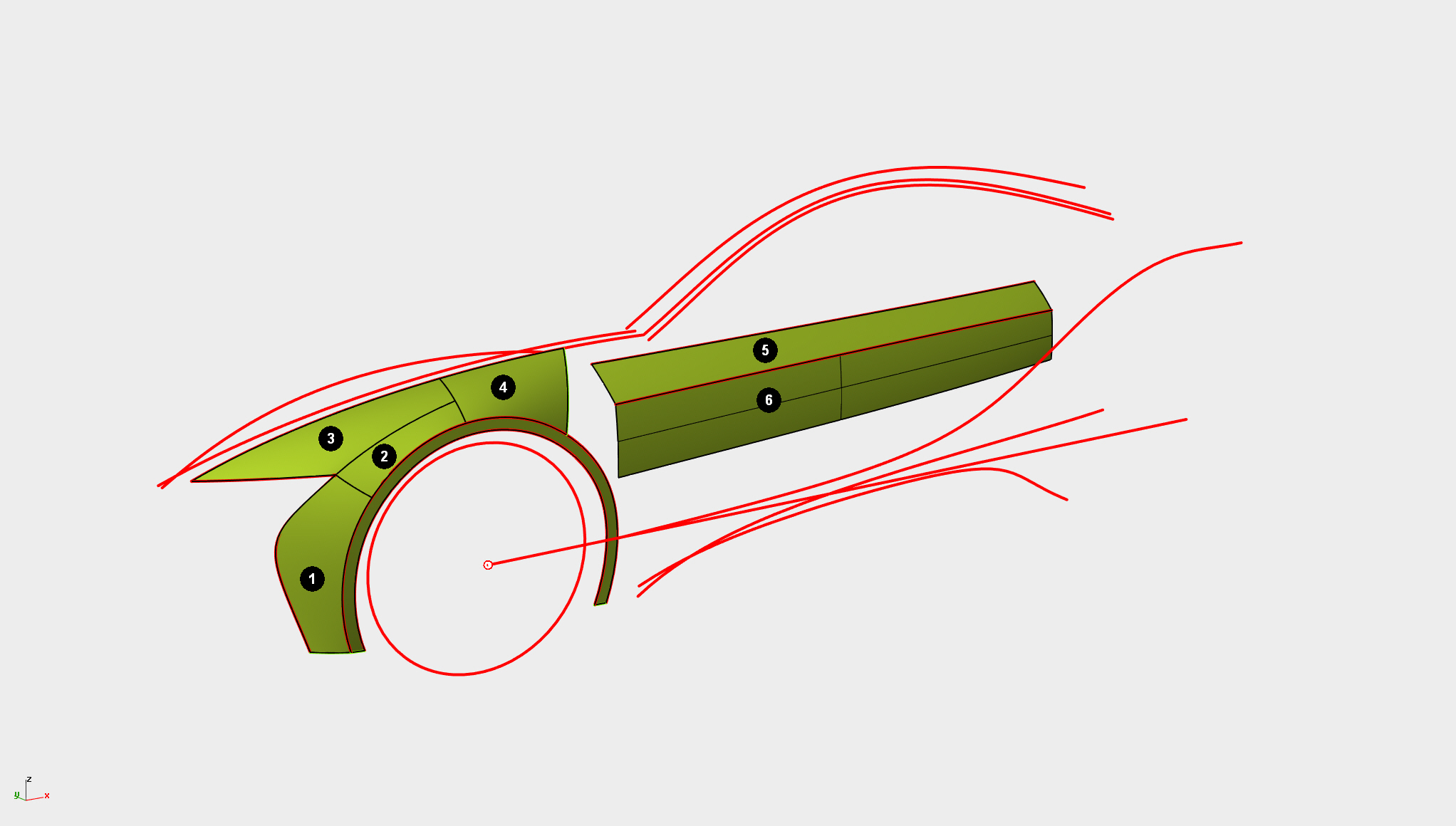

Step：5

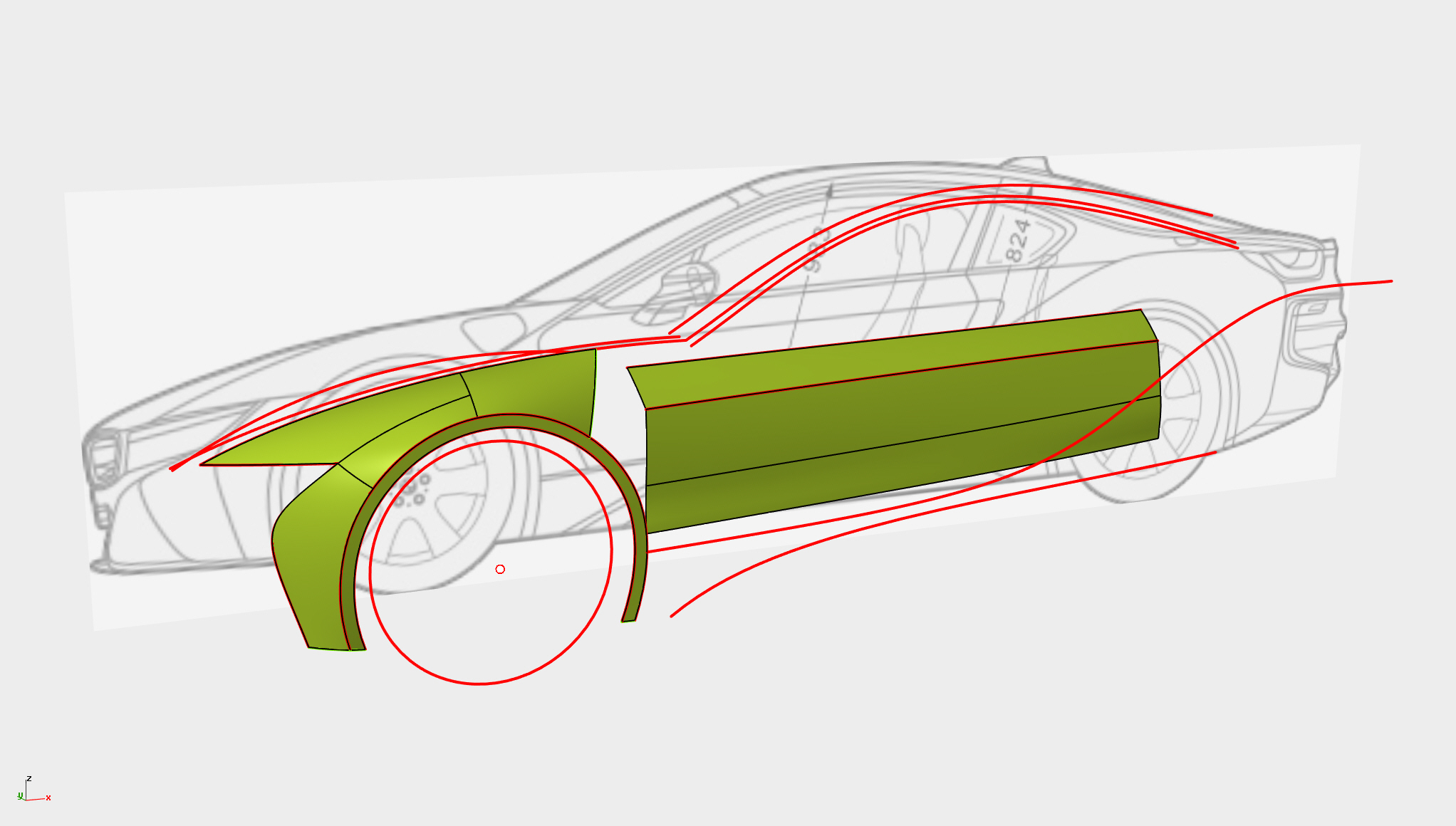

生成曲面5和曲面6，注意调整两面的趋势及和周边曲面趋势关系，

两面为位置连续。

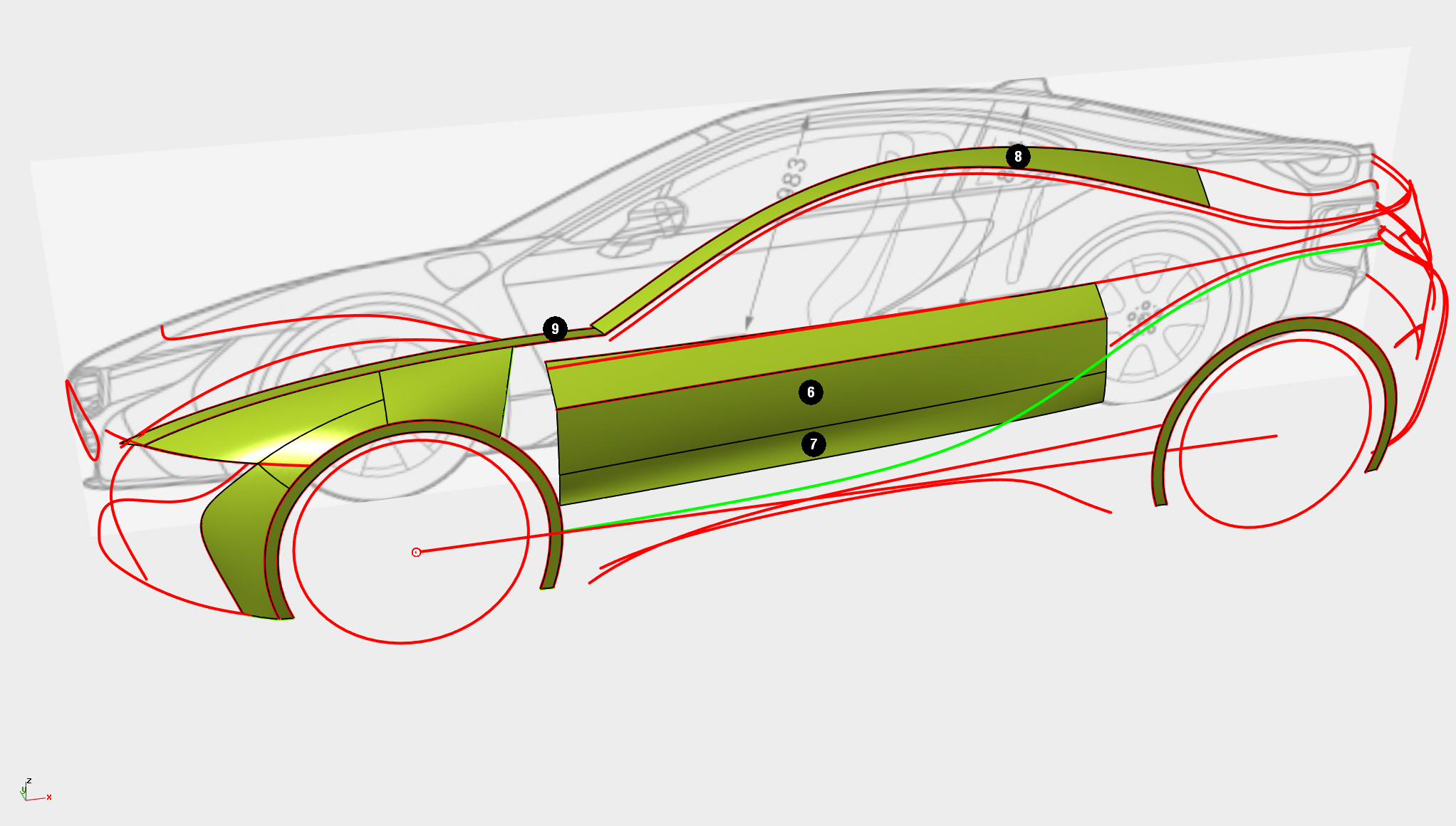

Step：6

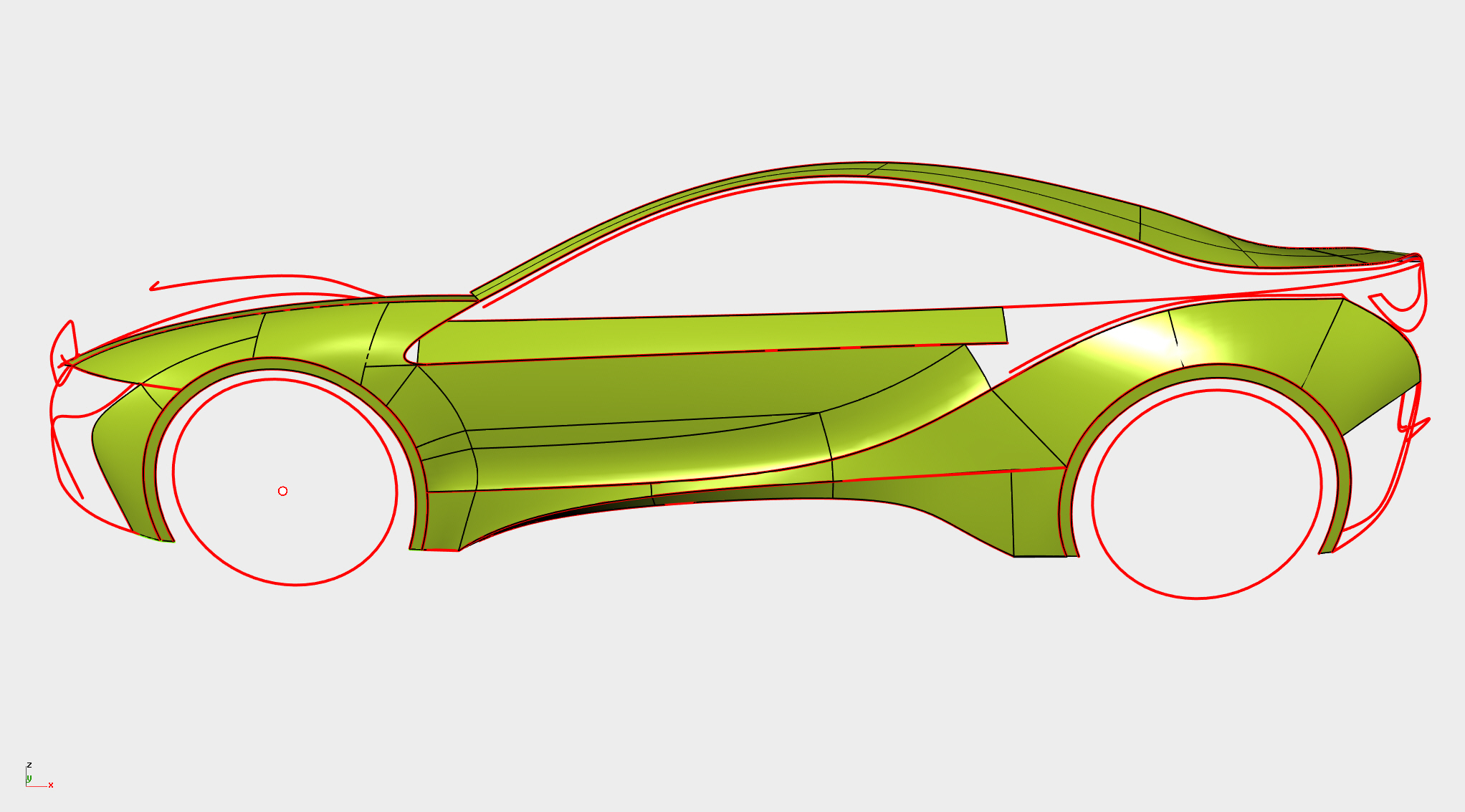

分别生成曲面7、8、9，曲面6和7为曲率连续。

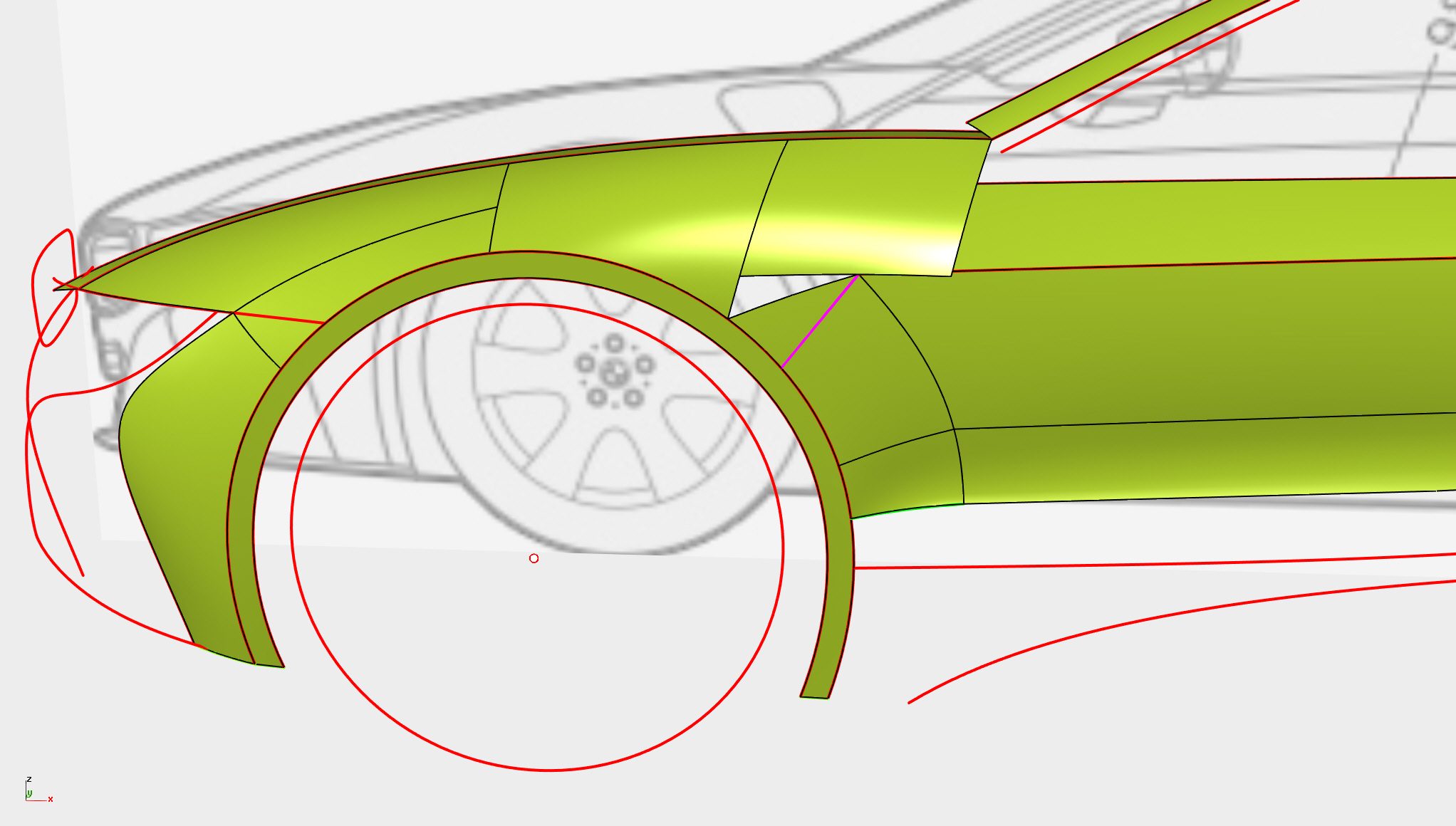

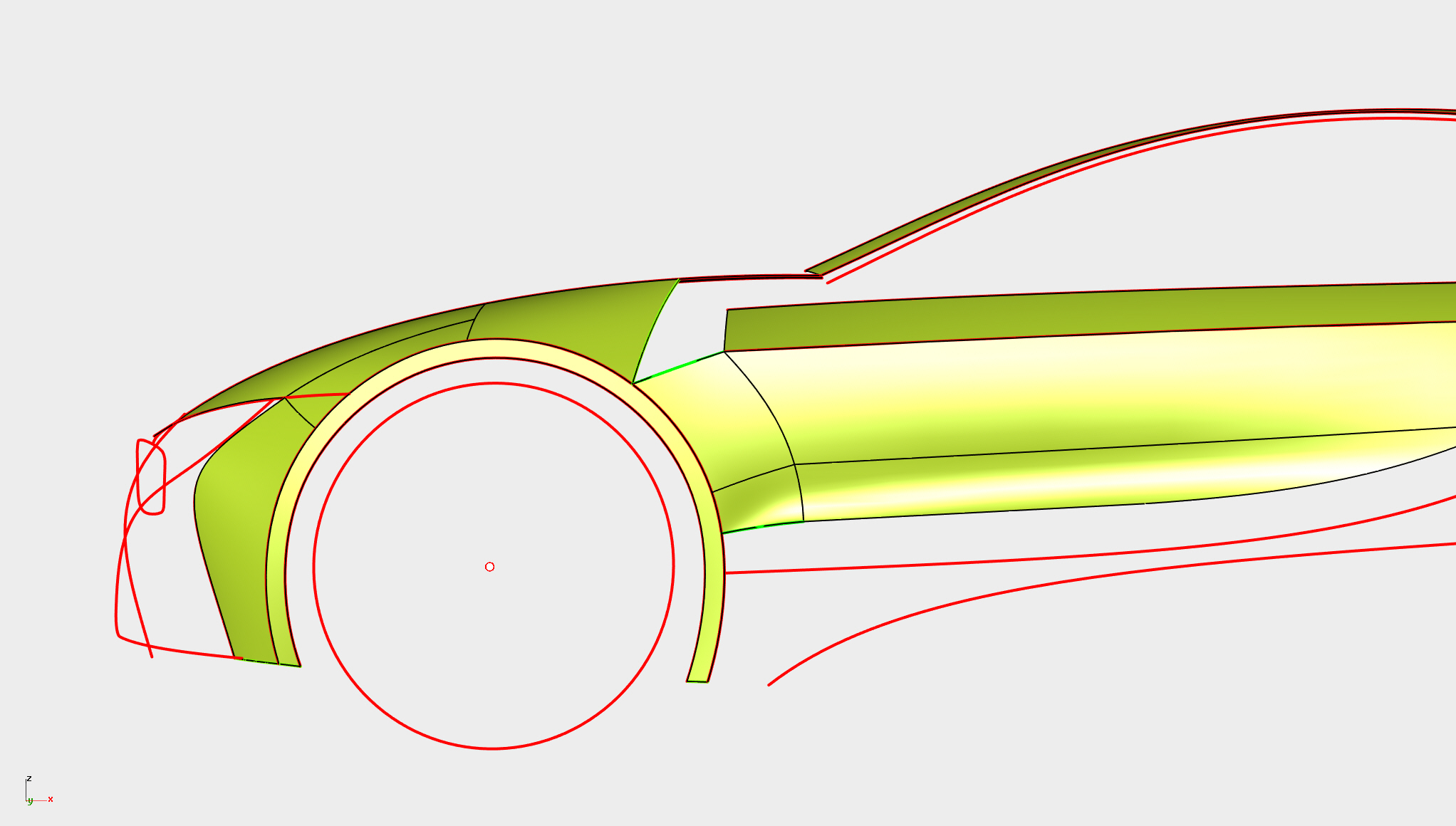

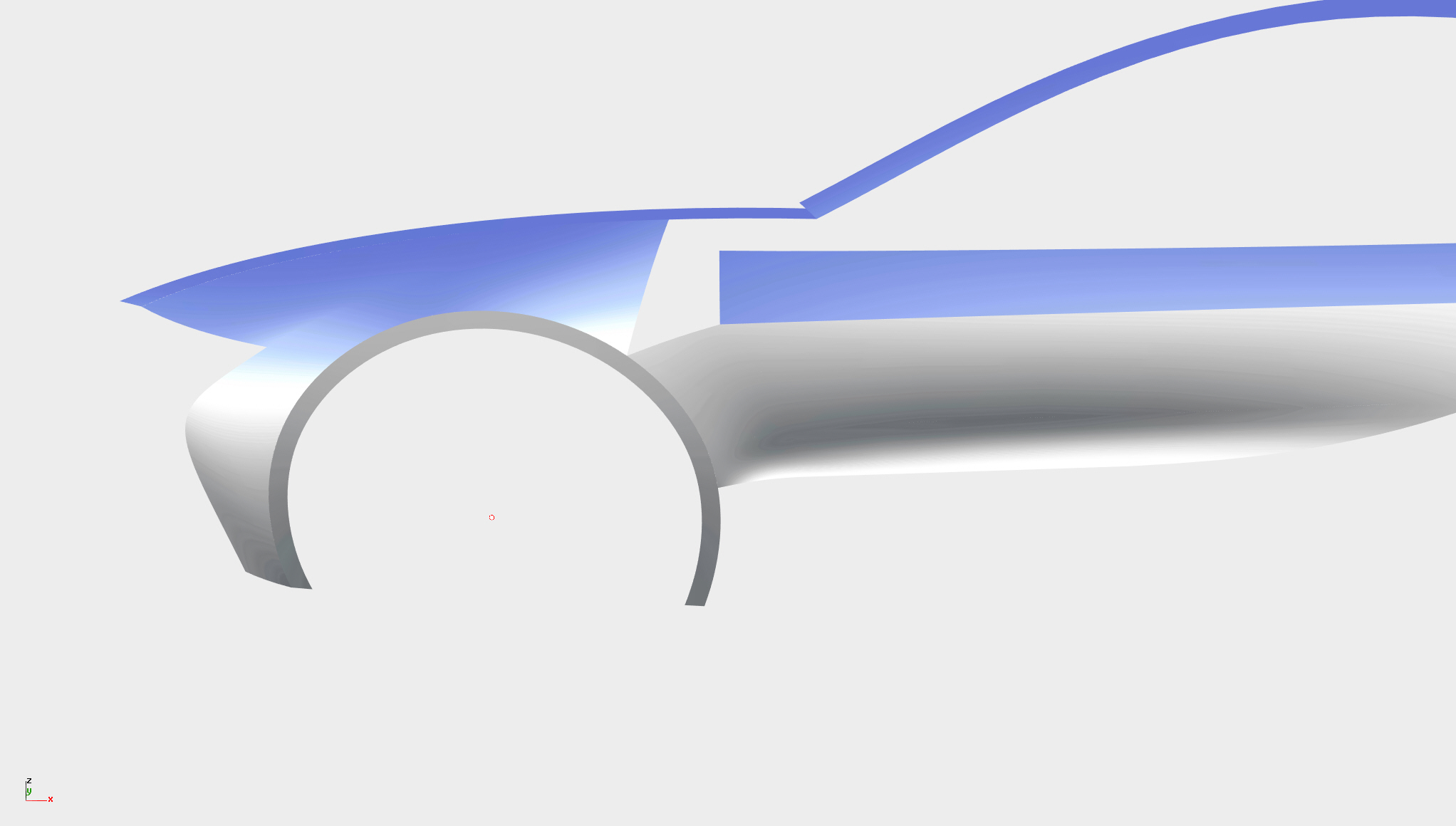

Step：7

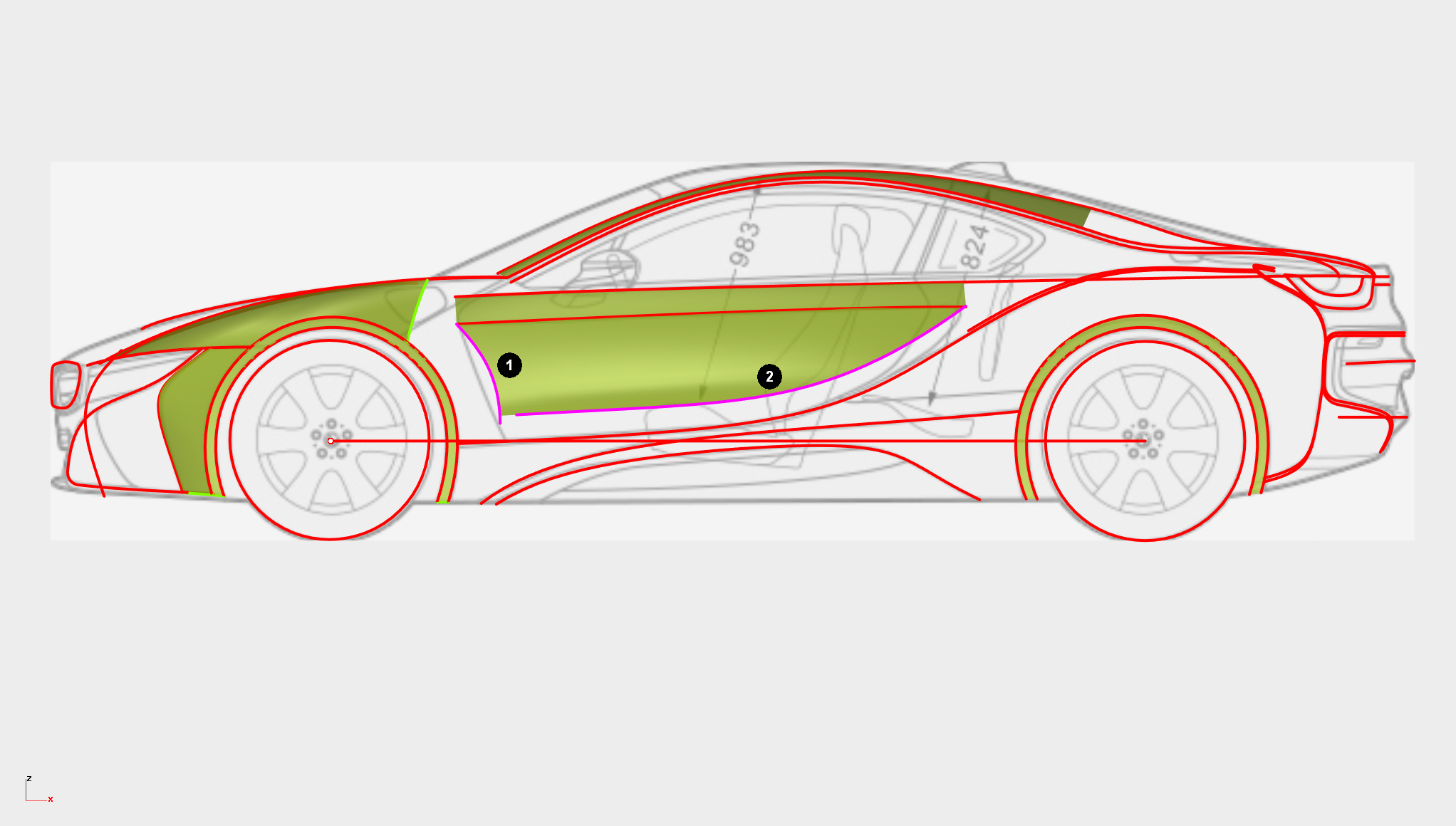

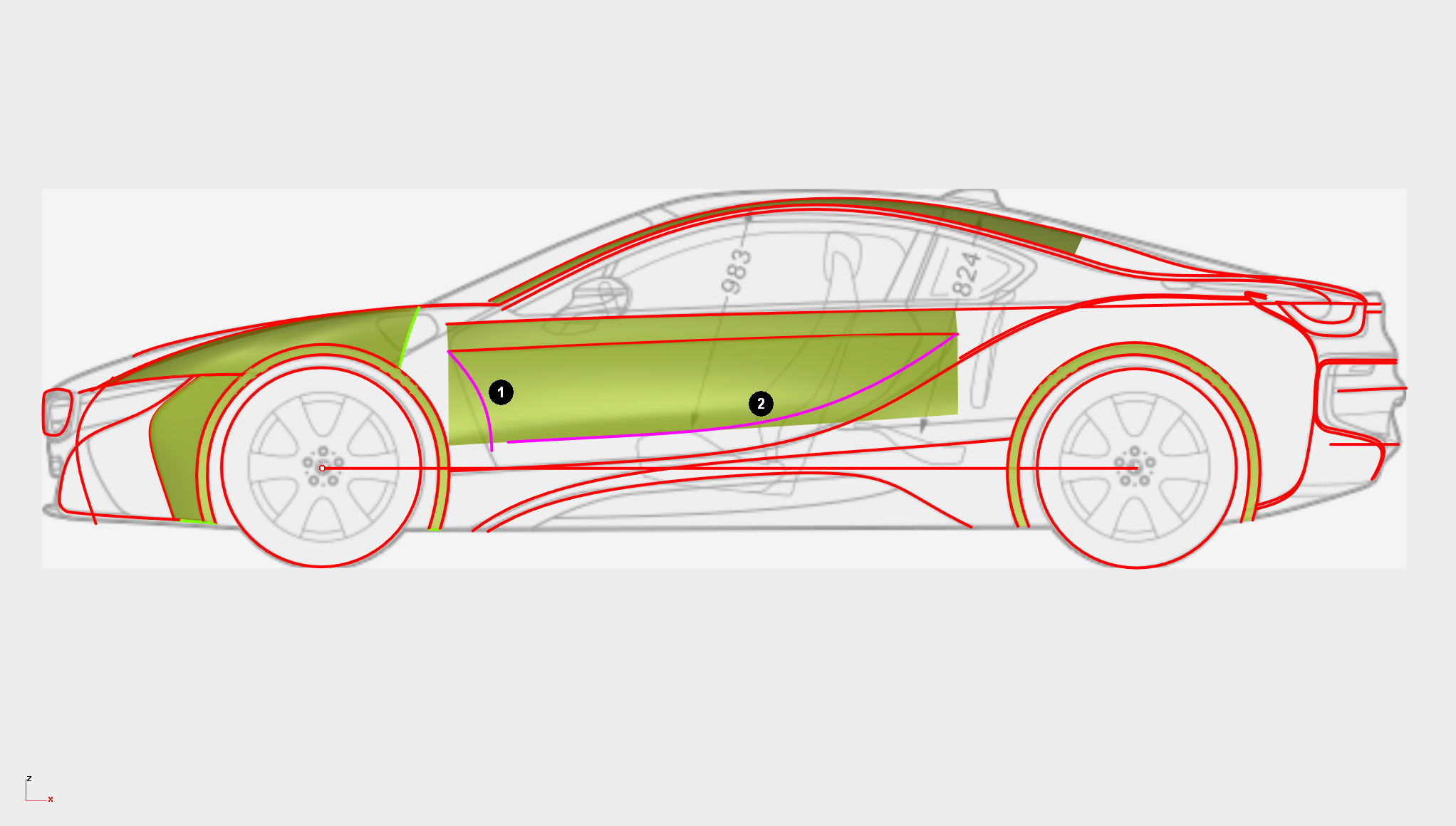

切换至侧视图，绘制如下曲线1、2，并对曲面6、7进行修剪。

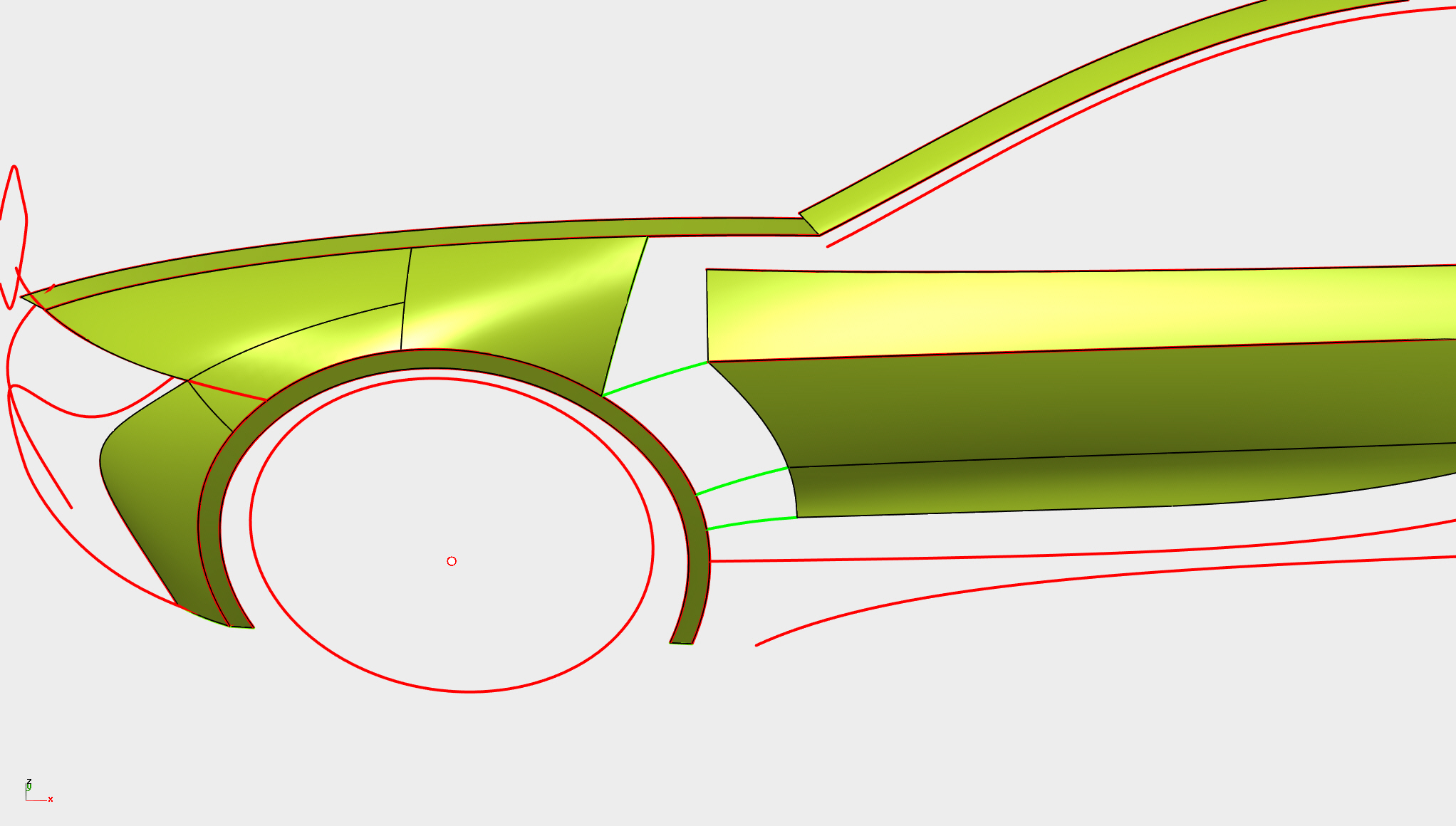

Step：8

绘制如下曲线三根绿色线，分别用四边成型命令生成曲面，并衔接至曲率连续。

Step：9

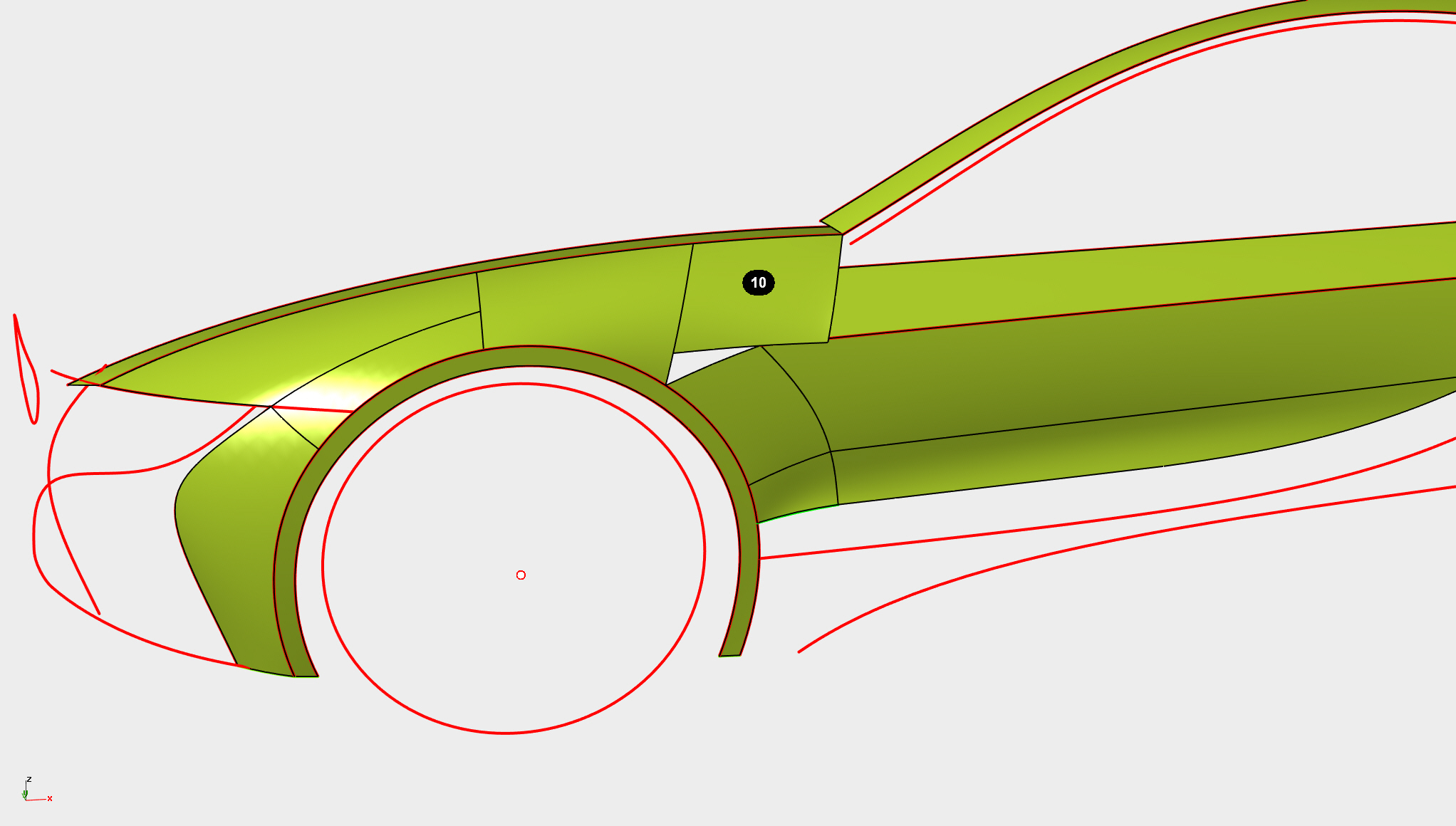

利用曲面边界生成曲面10，并将曲面进行衔接为曲率连续。

Step：9

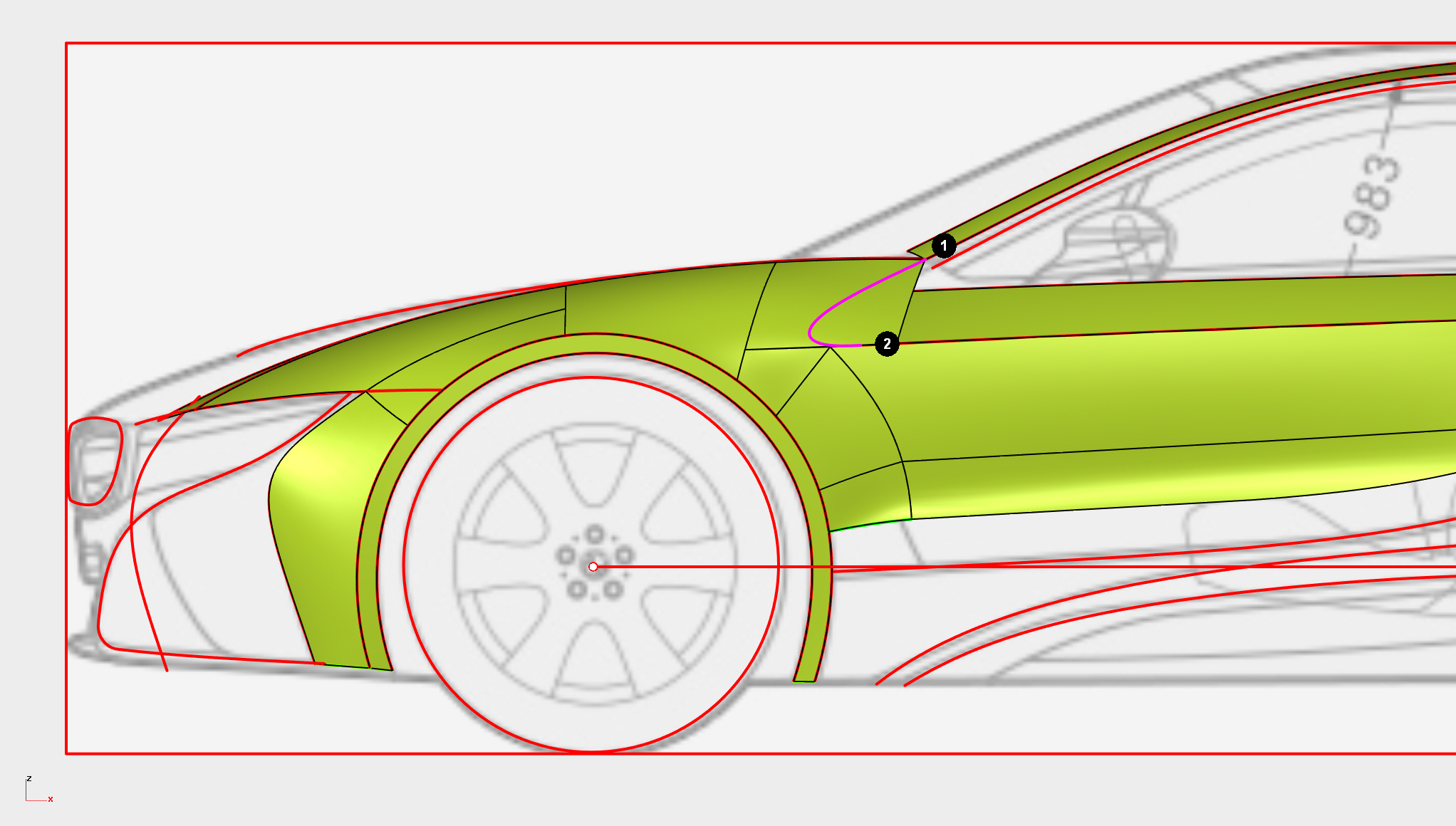

用混接曲线工具在曲面的1和2两端混接出如下曲线

(注意：混接时1和2段都勾选反转方向）

然后用混接后的线对曲面进行修剪。

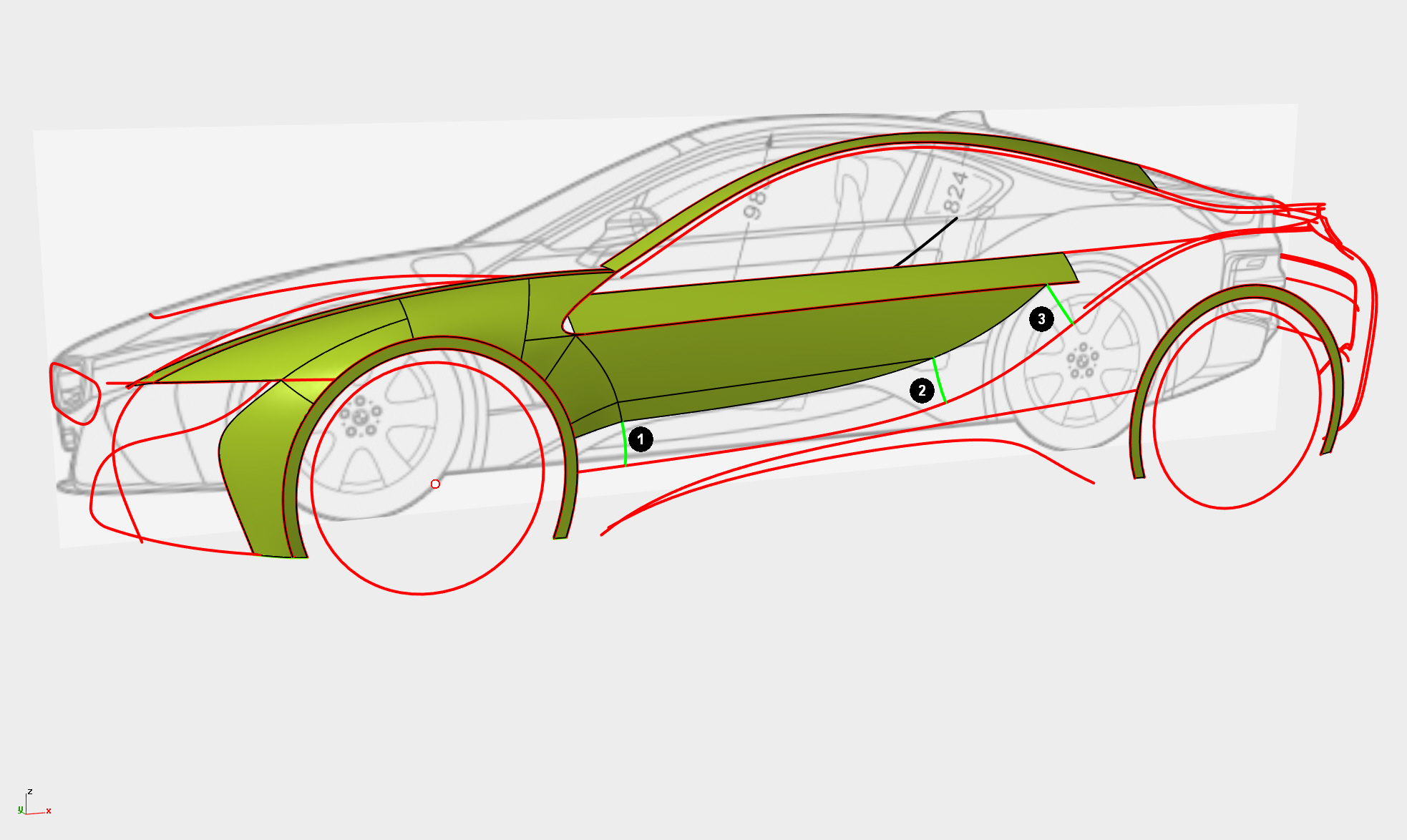

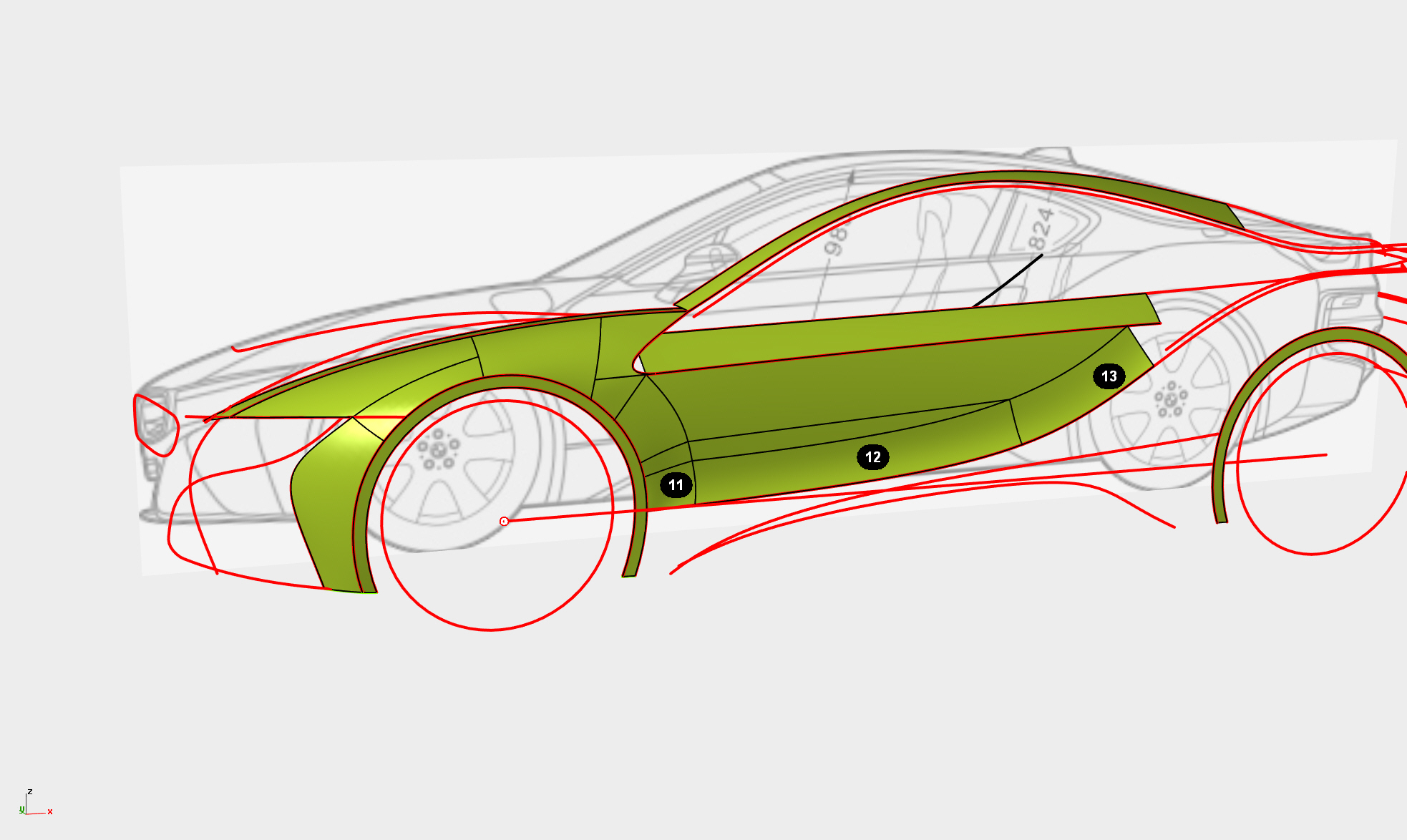

Step：10

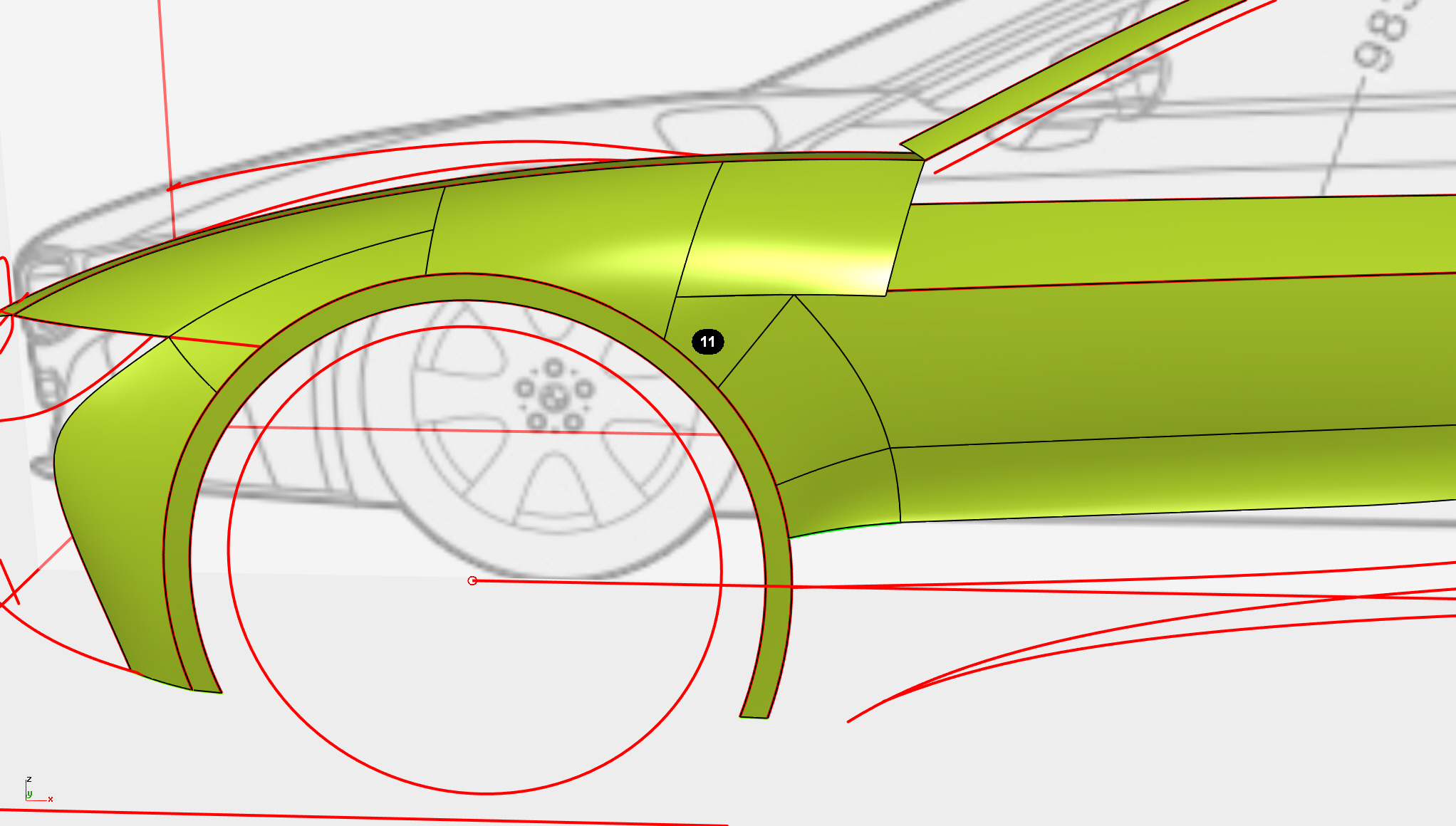

先绘制1、2、3根断面线，注意线的趋势变化与曲面相同，

分别用4边成型命令生成曲面11、12、13，

最后分别衔接曲面至曲率连续即可.

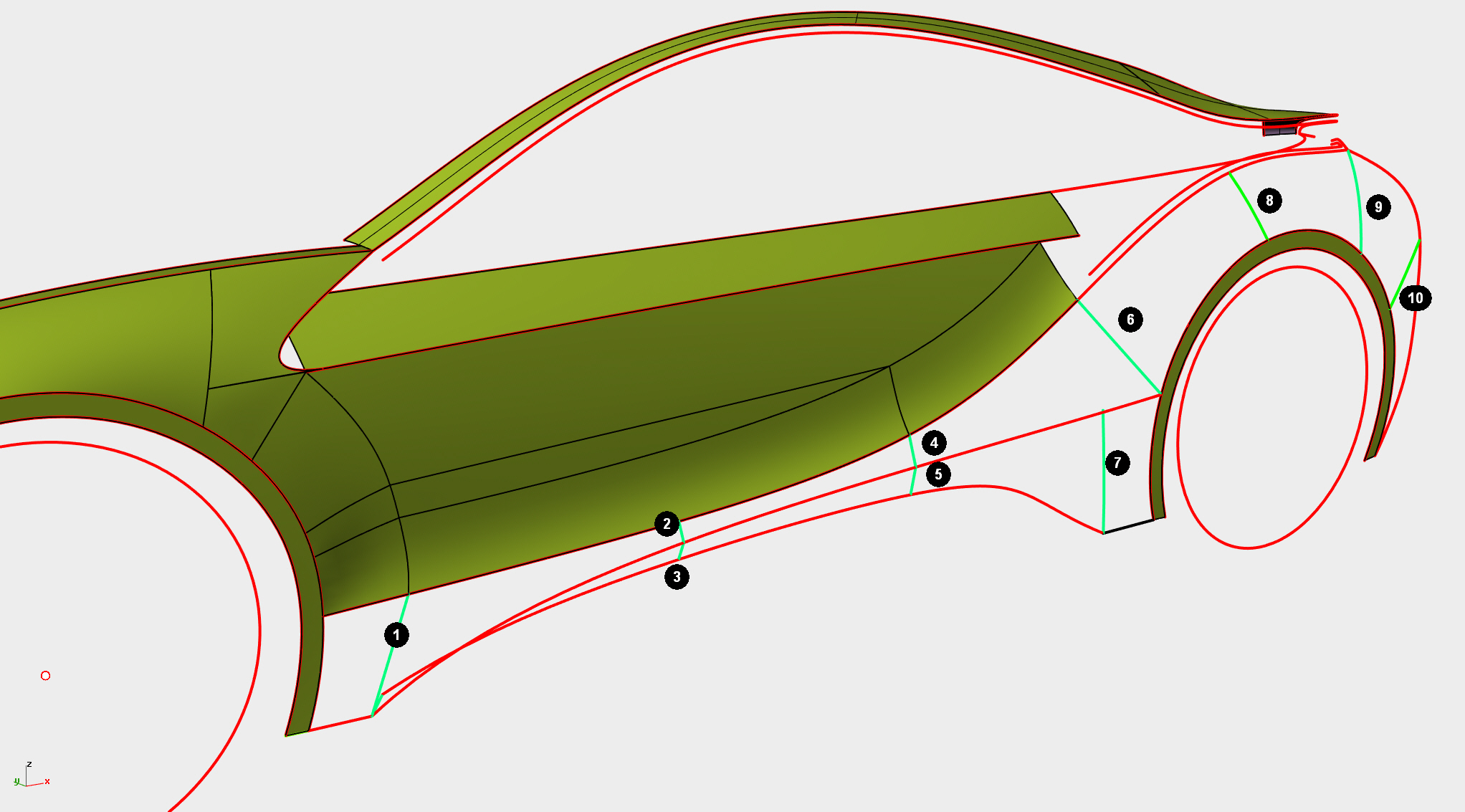

Step：11

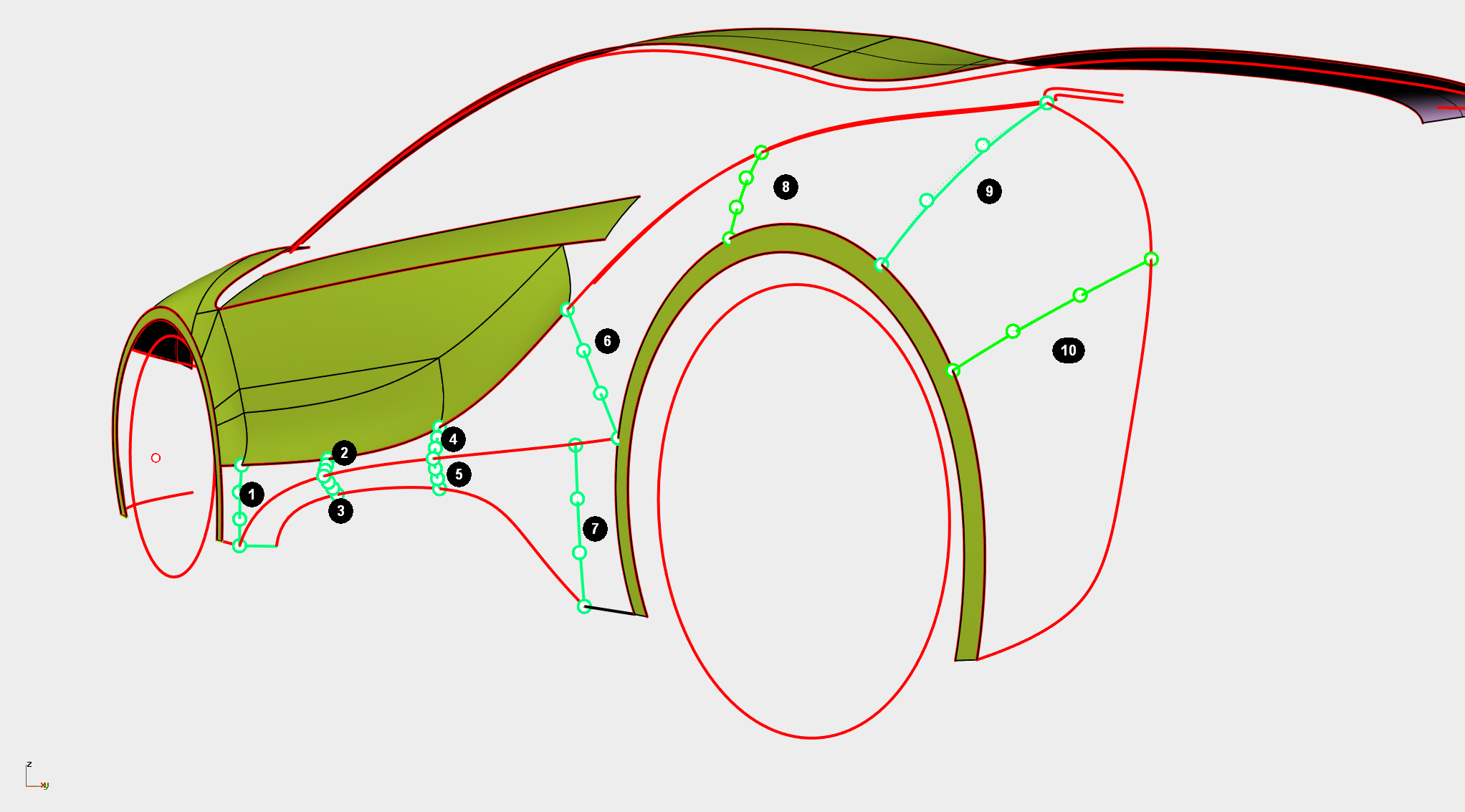

绘制1-10根断面线，注意每根线端点和红线相交处基本保证垂直，

且每根线都是3阶4点，并根据曲面饱满度调整线的弧度。

Step：12

用4边成型工具分别生成相应曲面，并衔接至曲率连续。

未完待续。。。
