业主  北京皇都房地产开发有限公司

建筑设计  Buro Ole Scheeren 奥雷舍人事务所

照明设计  ZDP中辰远瞻 于跃工作室

地点  北京

完成时间  2019年04月

嘉德艺术中心，是嘉德拍卖行的总部所在地，是包含艺术品陈列和收藏、拍卖、办公、酒店等功能的综合艺术中心。

建筑下半部实体上的圆形窗洞，是建筑师试图用抽象的方式来呈现中国传统的山水画意味的像素。这个圆形的密封窗的侧壁构成一个发光的环。窗口在白天为室内提供自然光，在晚上点亮立面上的像素。

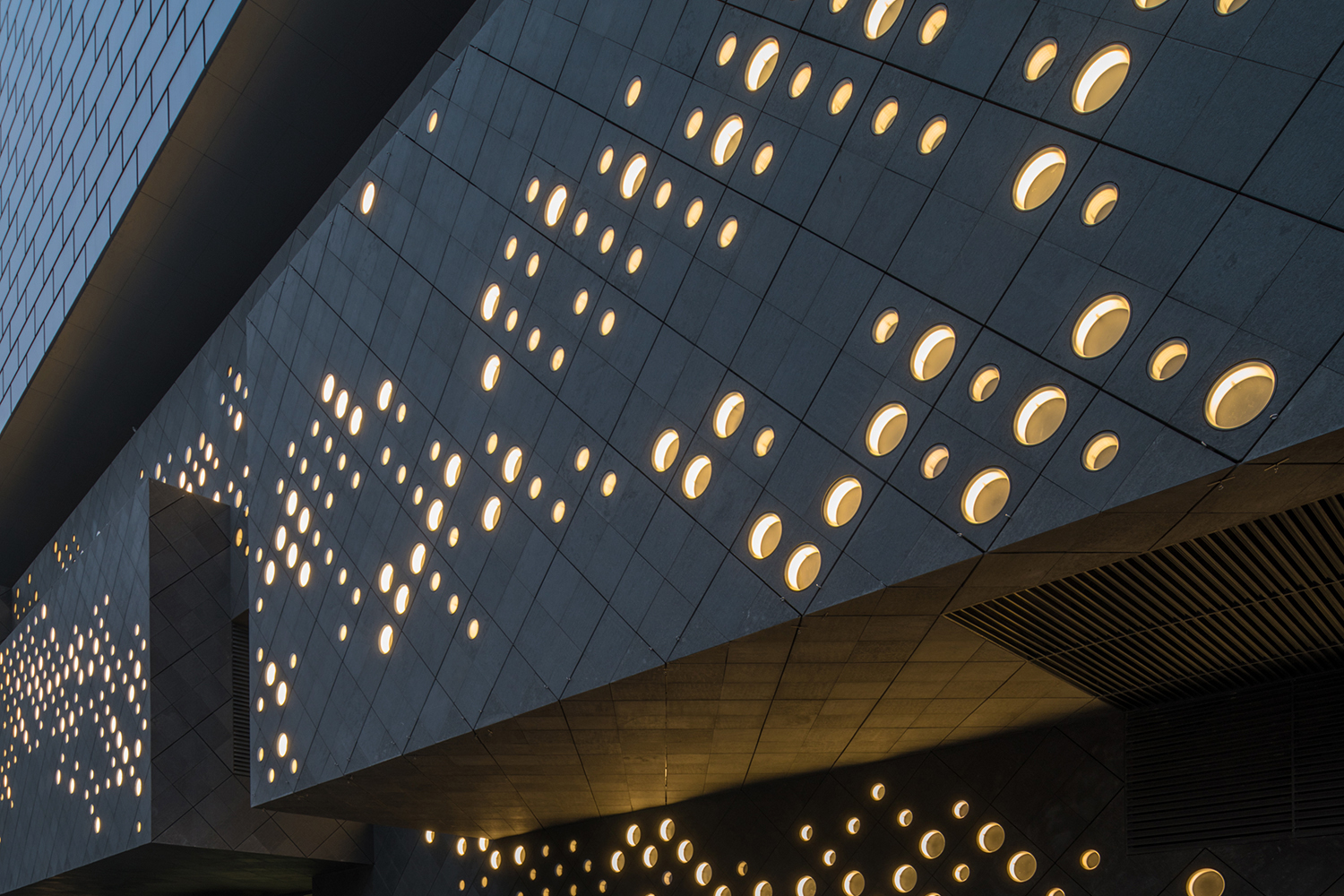

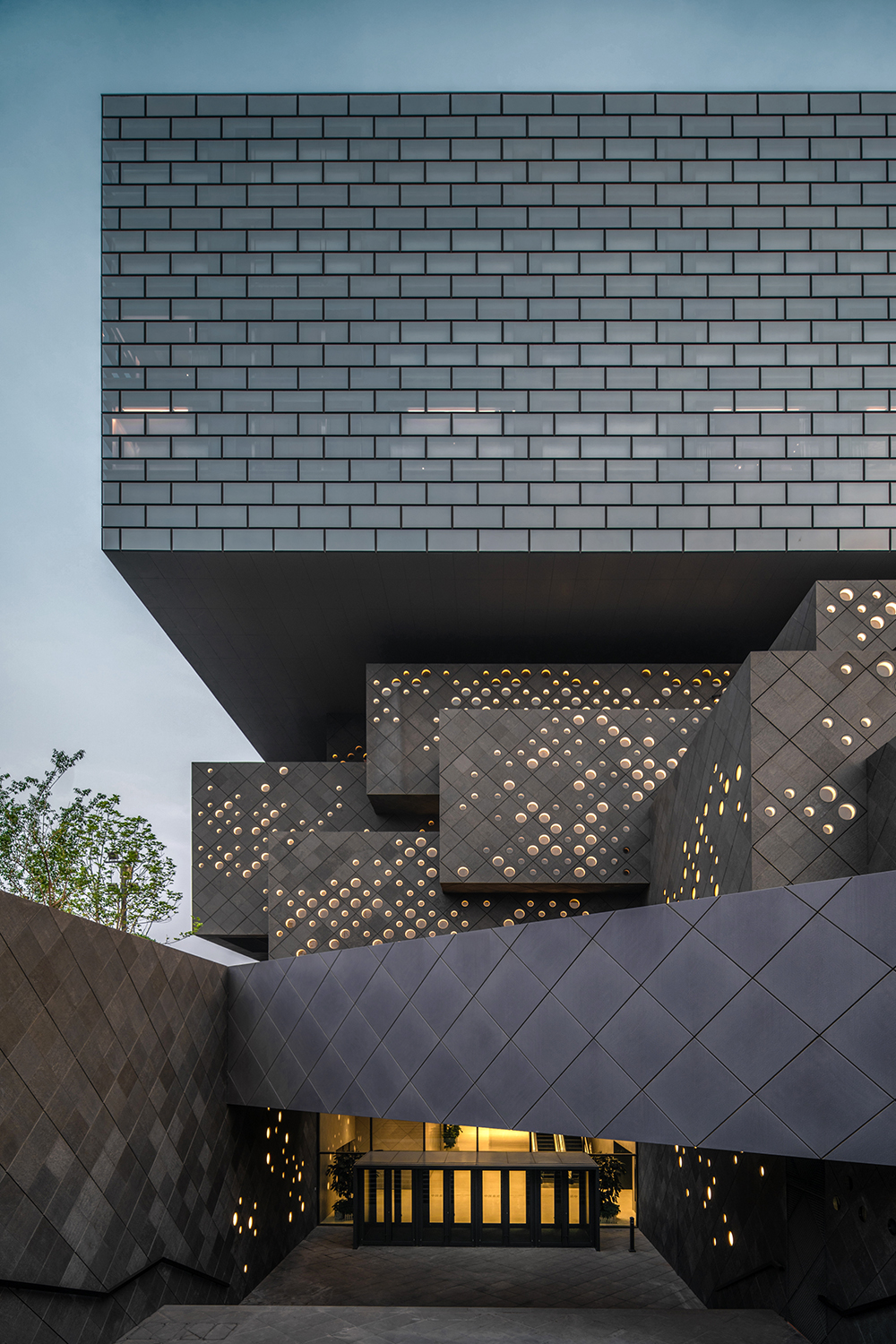

立面上的发光像素  ©2019 FAN.Z STUDIO

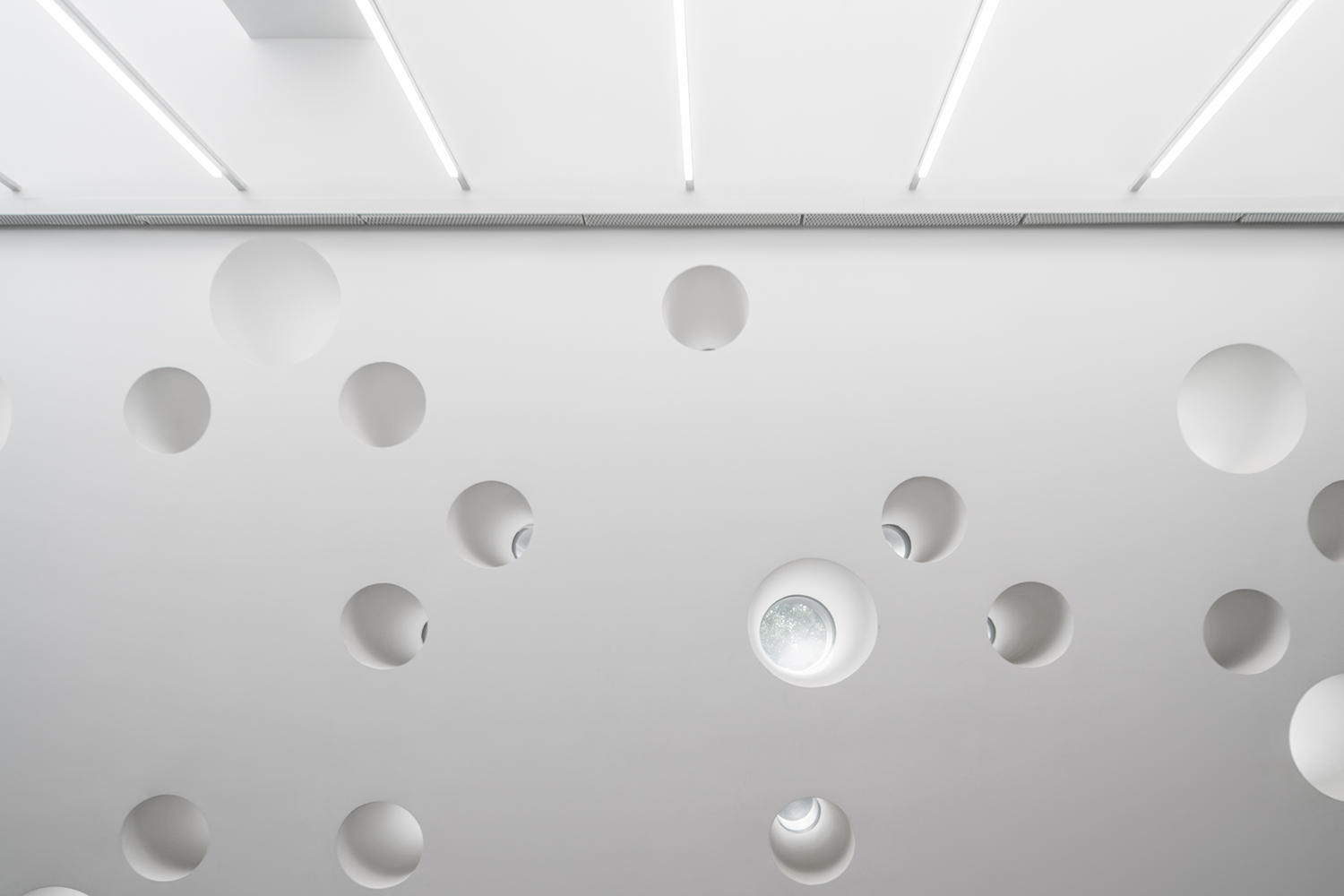

圆形窗洞在白天为室内提供自然光  ©2019 FAN.Z STUDIO

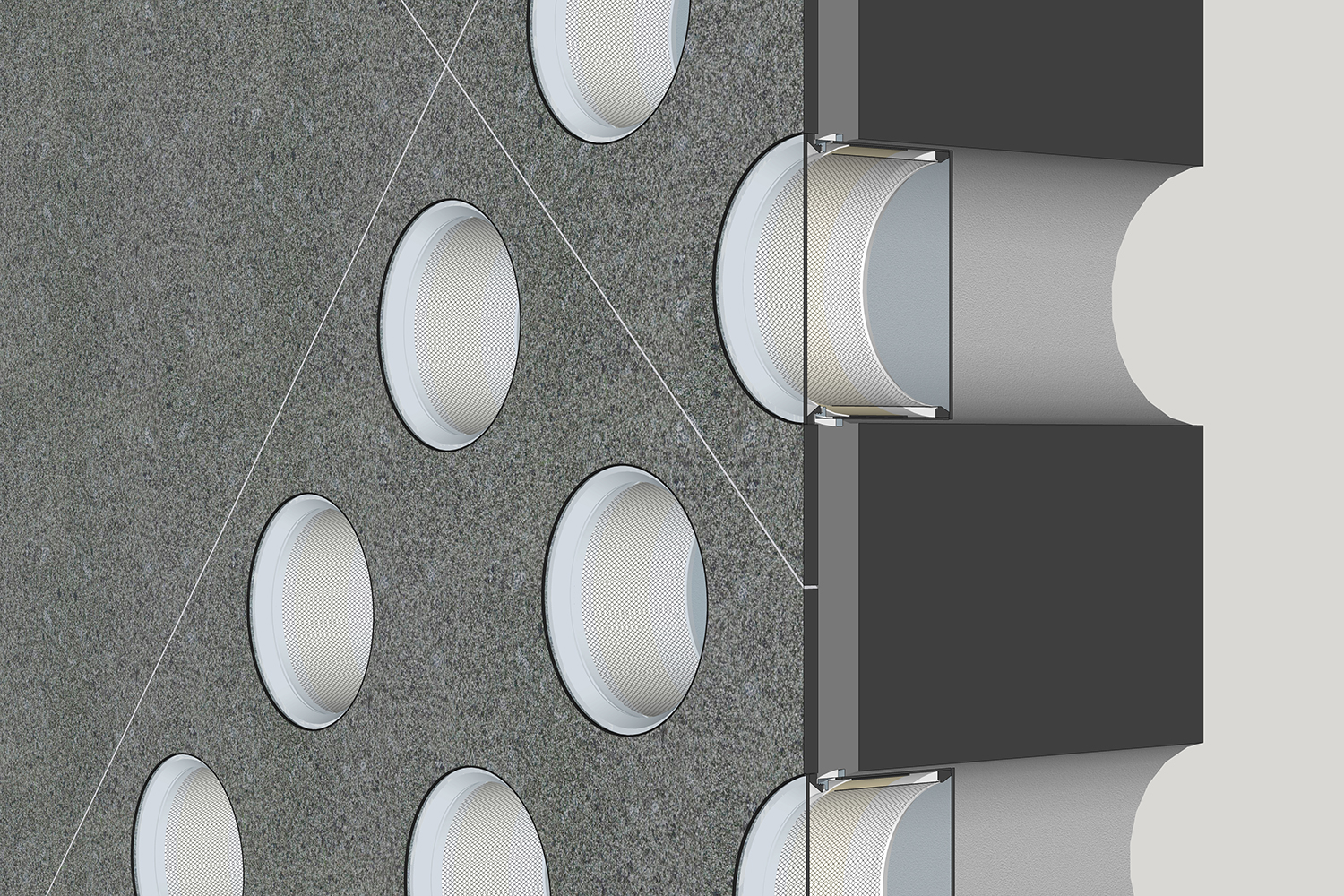

侧壁发光的圆形密封窗和幕墙的构造关系示意

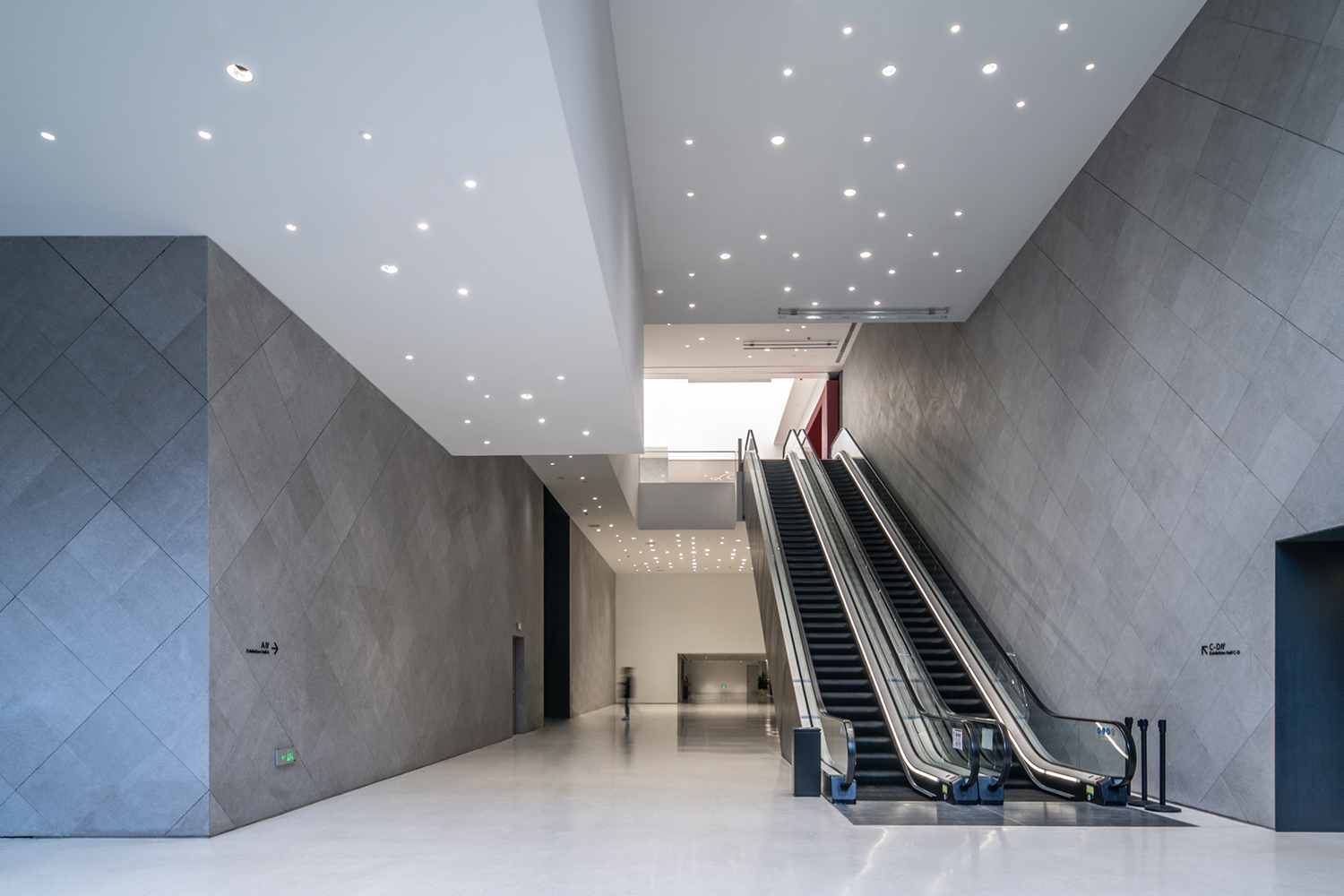

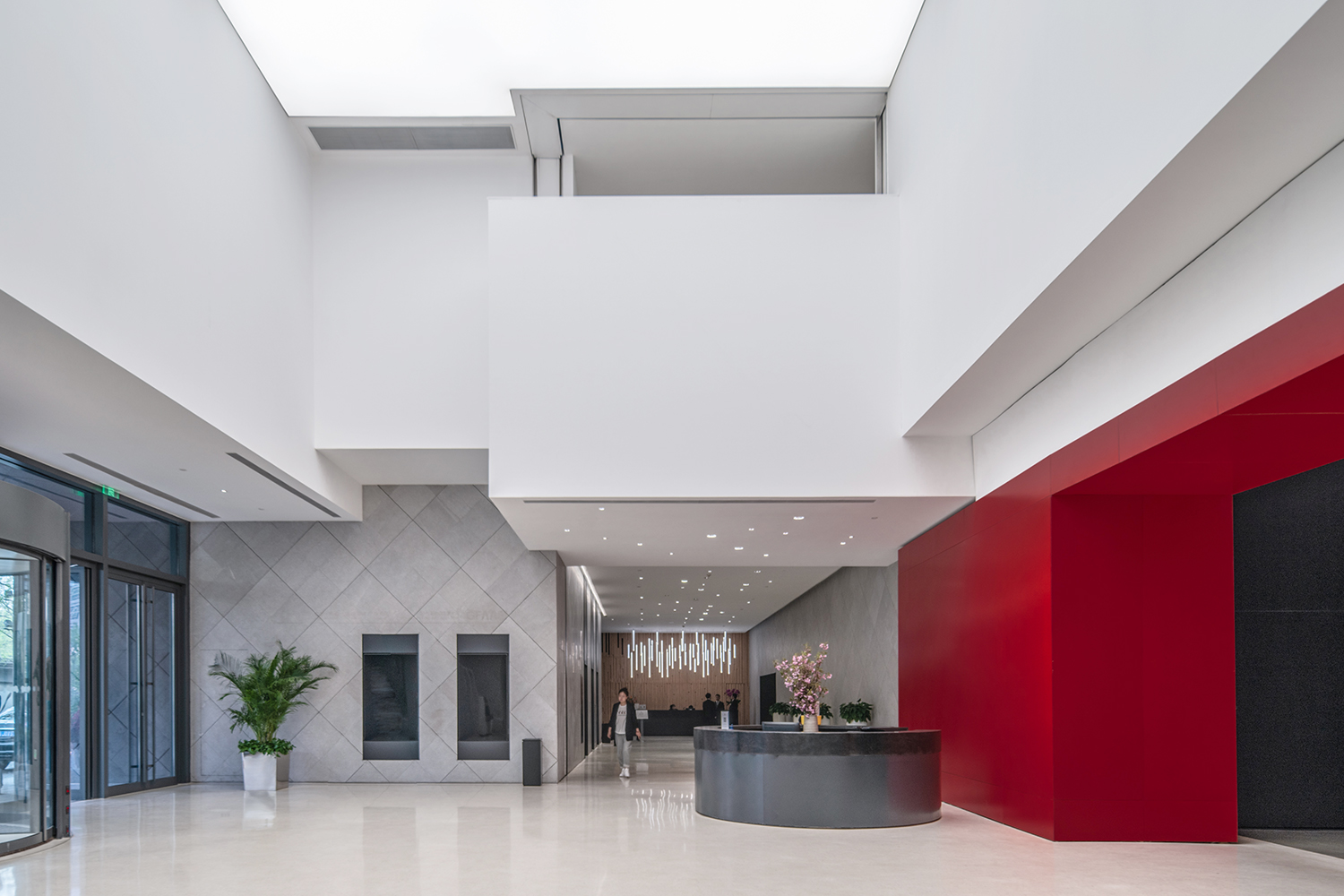

主入口门厅  ©2019 FAN.Z STUDIO

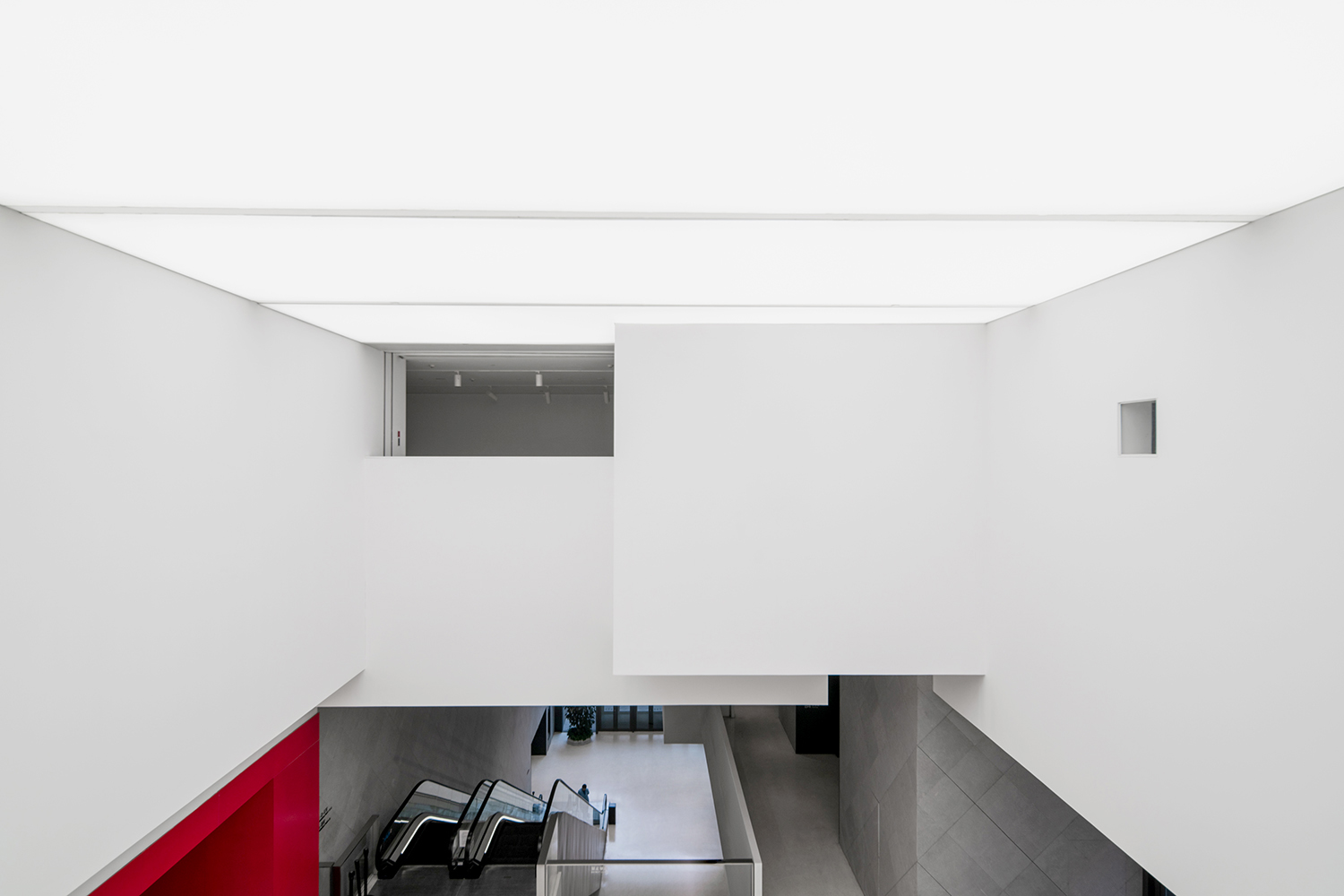

门厅空间上部的发光顶棚  ©2019 FAN.Z STUDIO

拍卖前厅  ©2019 FAN.Z STUDIO

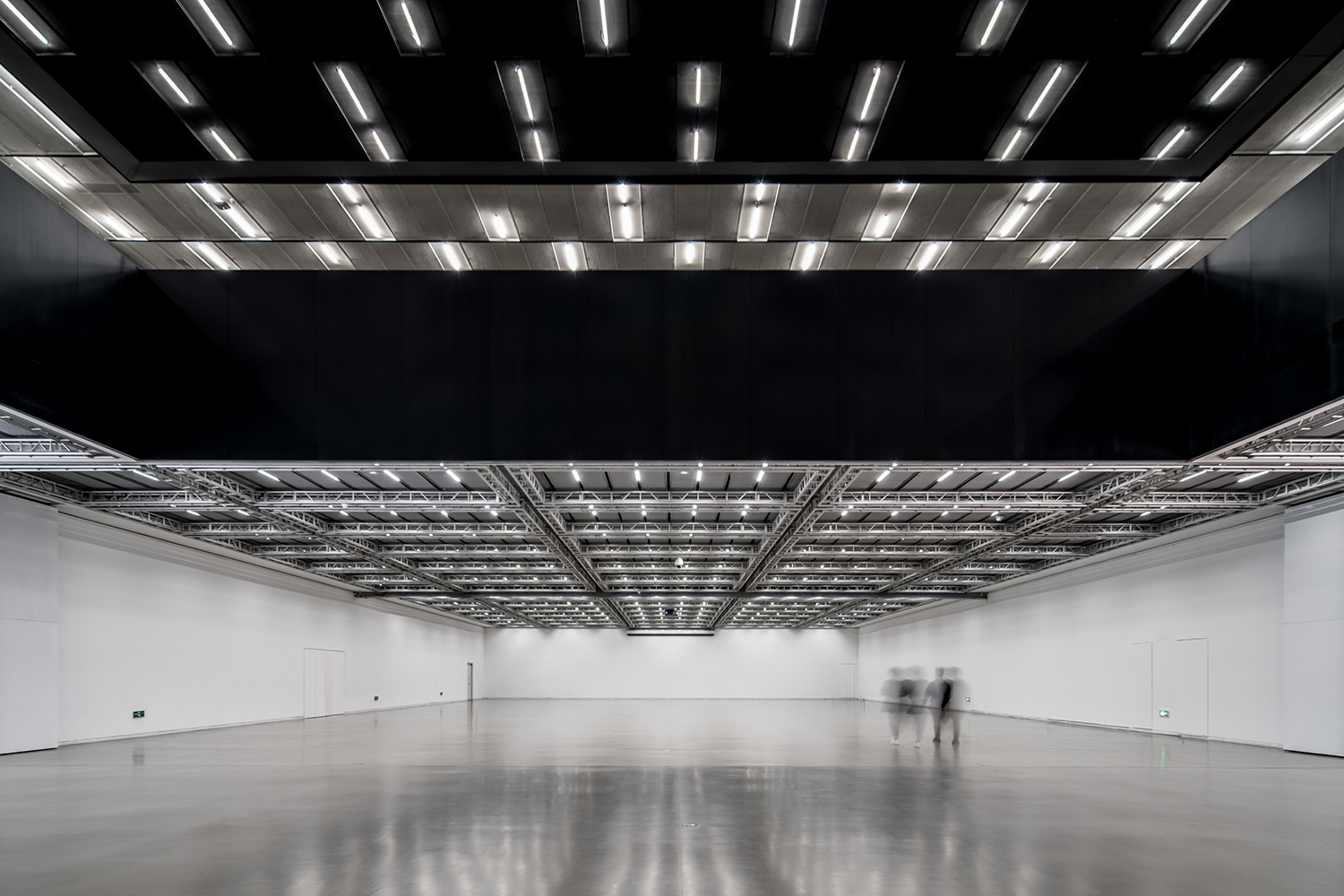

展厅  ©2019 FAN.Z STUDIO

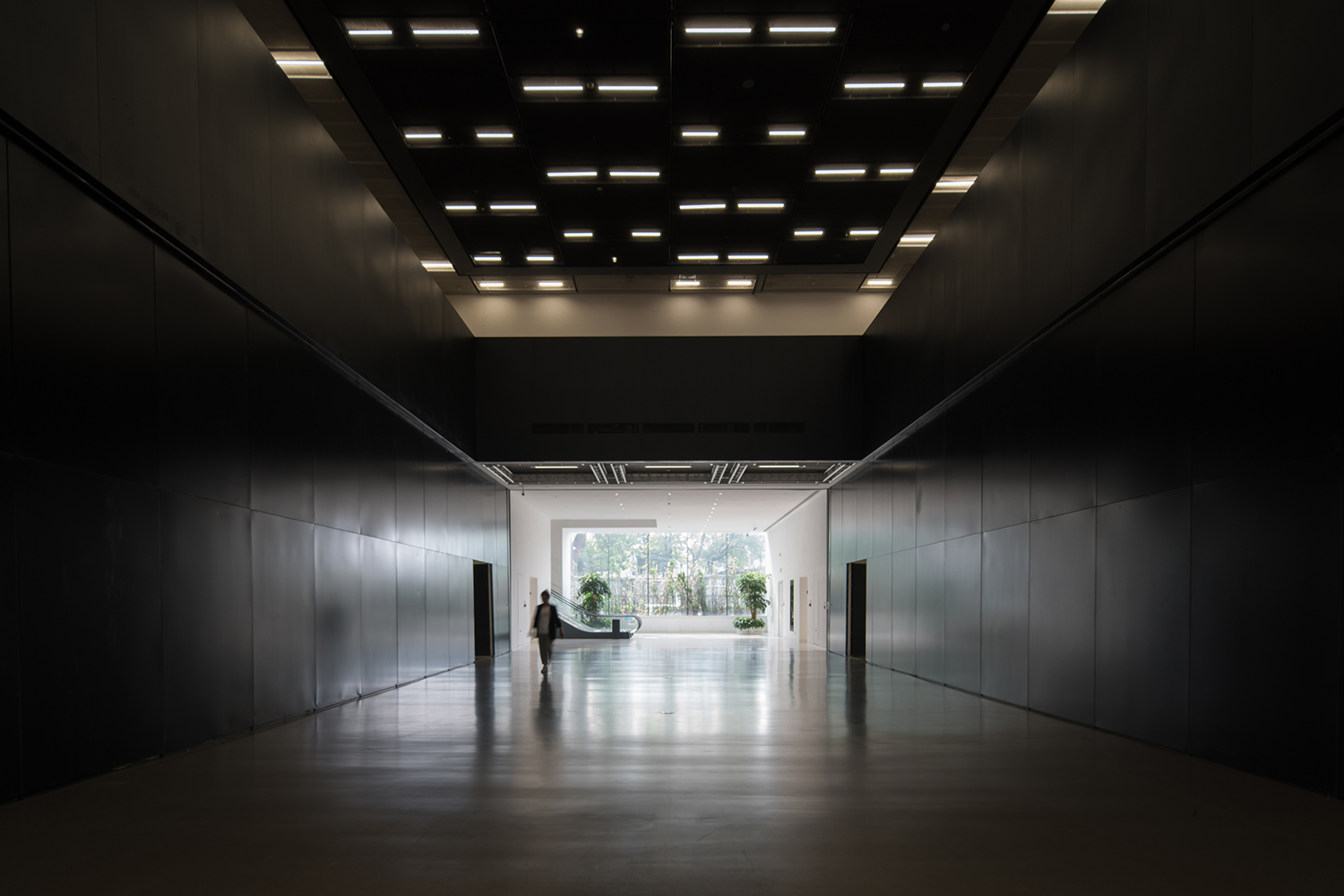

走廊  ©2019 FAN.Z STUDIO

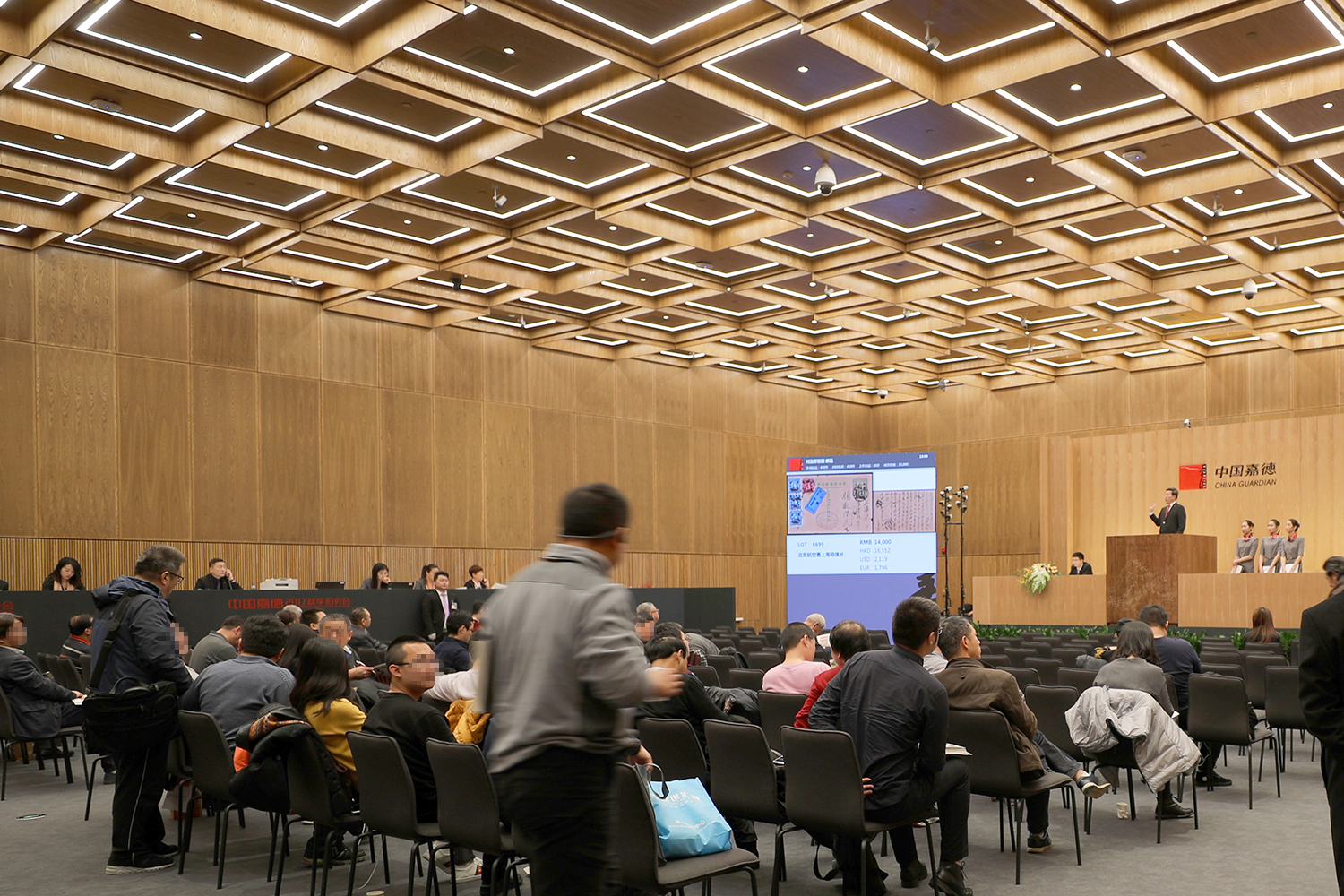

主拍卖厅

在中国，有独特的拍厅文化。真正想出手的大佬一般都坐在最后面的角落里，而且不举牌，靠眼神儿竞价。拍卖师需要看到每个人的表情。所以需要非常高的垂直照度和均匀度，理想的方式是在天花上设置面光源或者排布密集的点光源，但这都不符合建筑师的要求。最终天花上的环形面光源，是经过计算和实验的、能够满足拍卖的照度要求的、最小面积的面光源。

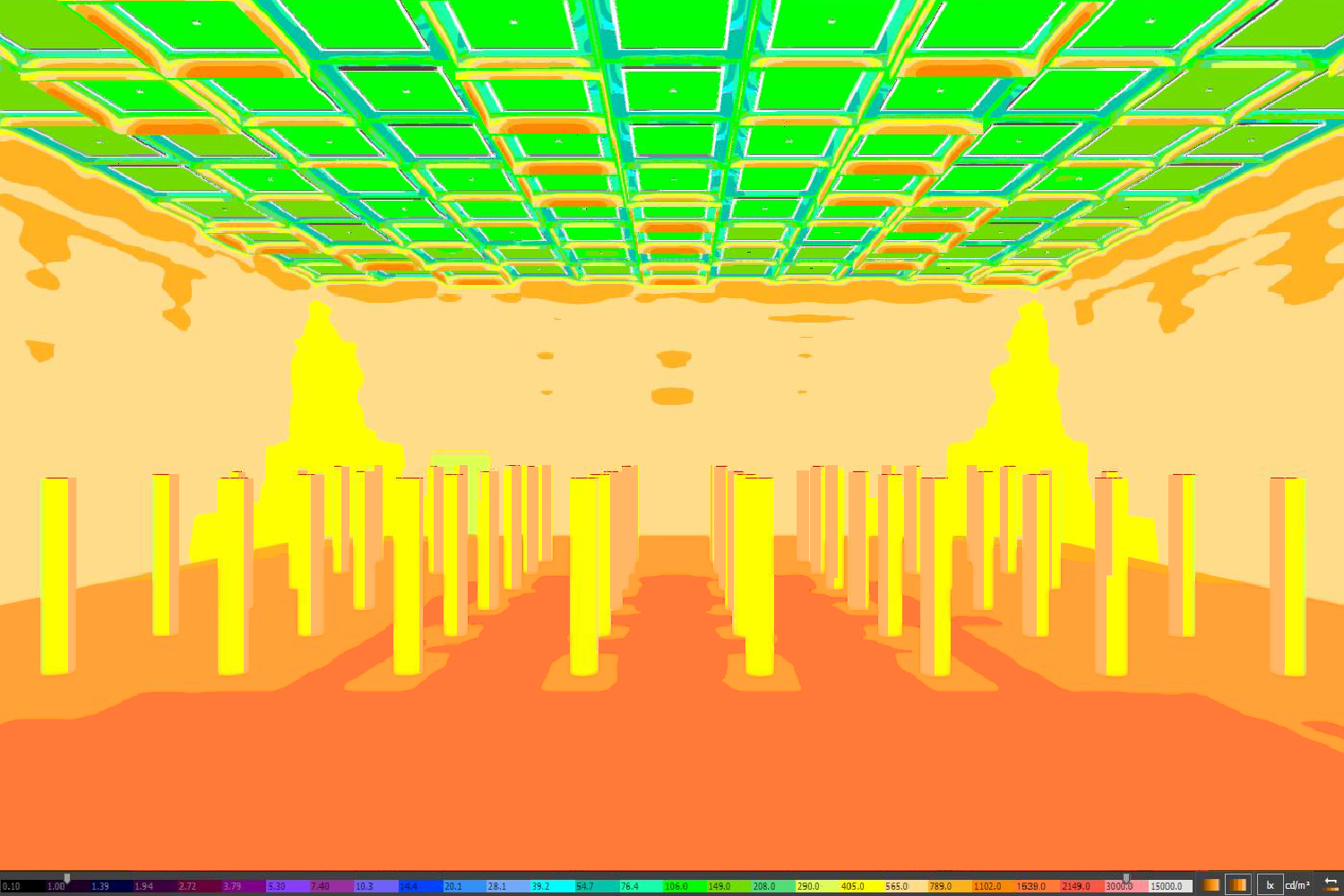

拍卖厅的照度伪彩度图

坐在后排的大佬

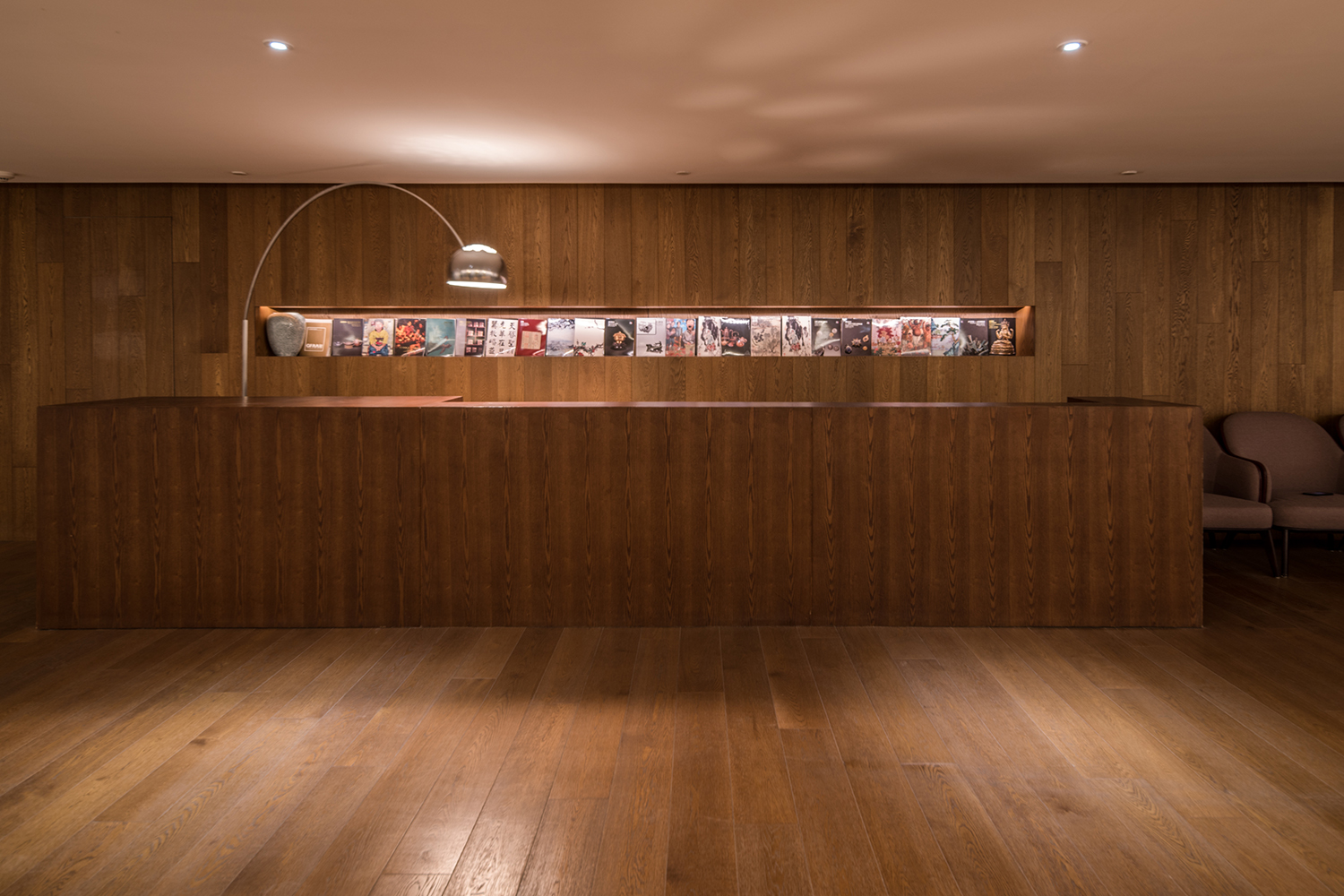

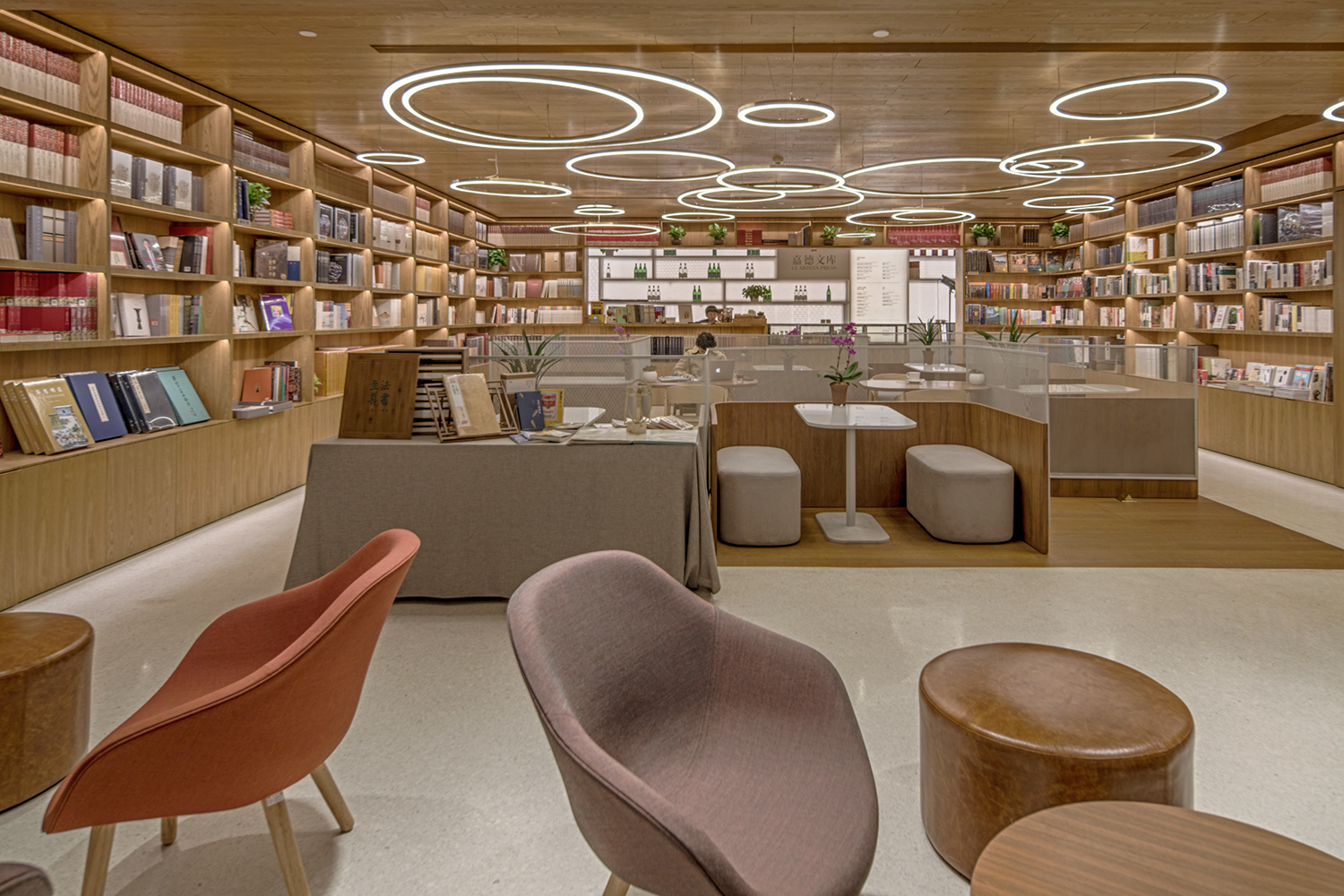

阅读区  ©2019 FAN.Z STUDIO

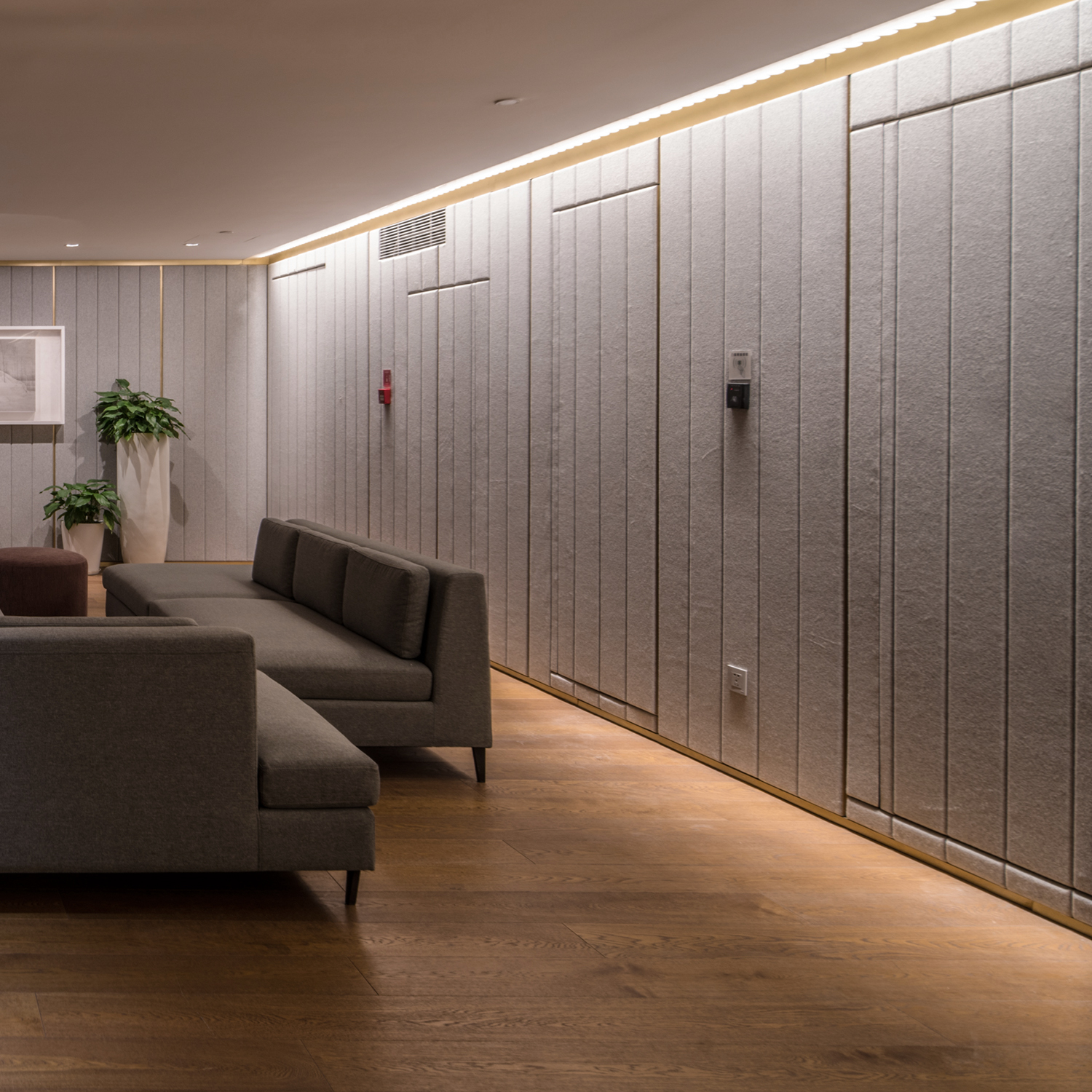

休息区  ©2019 FAN.Z STUDIO

由于造价控制的原因，最终选用的室内立面的洗墙灯具不能满足设计要求，在地面形成生硬的投光边界。为了解决这个问题，在线性投光灯下加装平面锯齿形的半透明的遮光板，在墙面和地面的交接处形成柔和的明暗过渡。这个方法是从面出薰先生的《间接照明》中学到的，在此致敬。

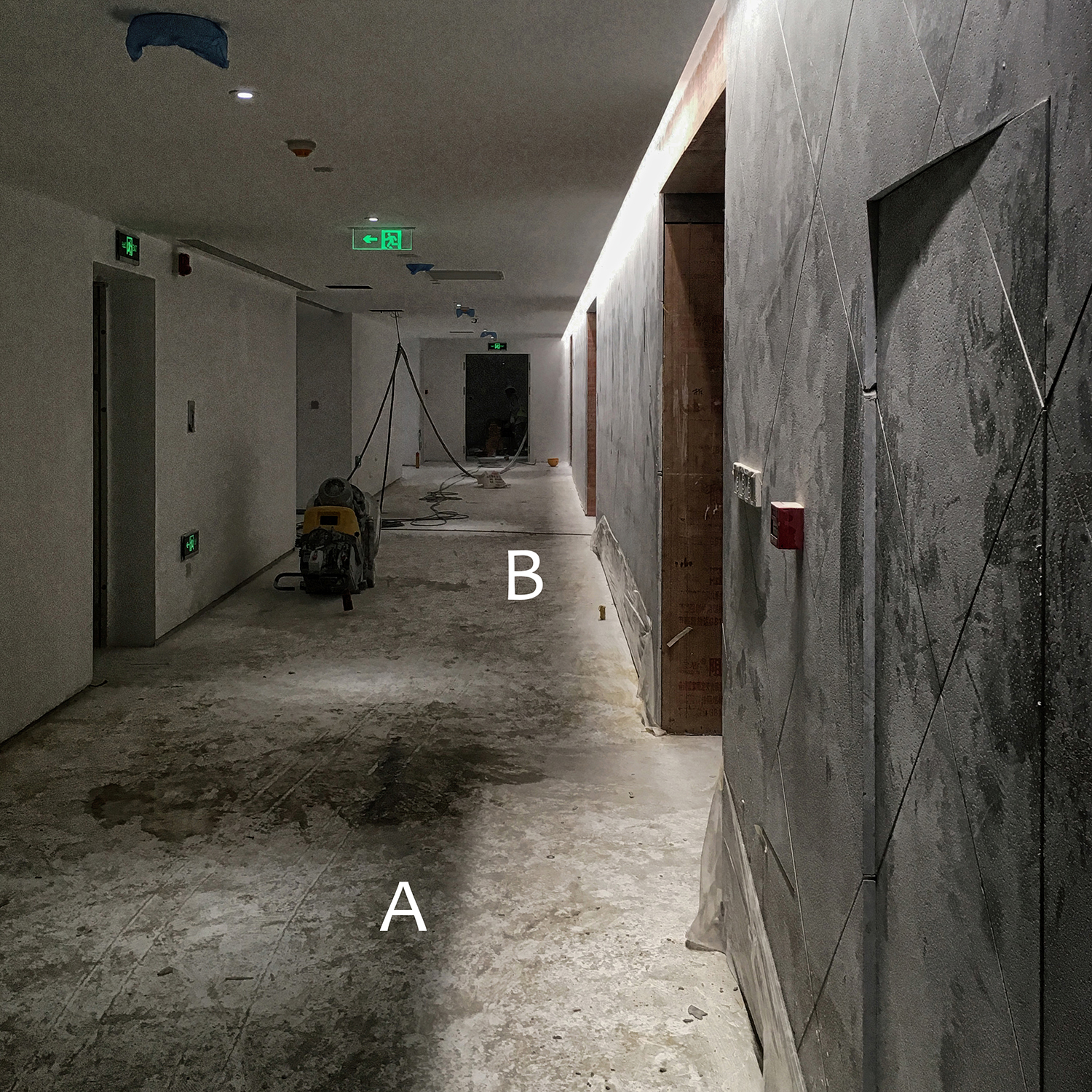

加装平面锯齿形半透明遮光板的现场实验。A处是未加装遮光板的投光边界，B处是加装了锯齿形遮光板后形成的投光边界。

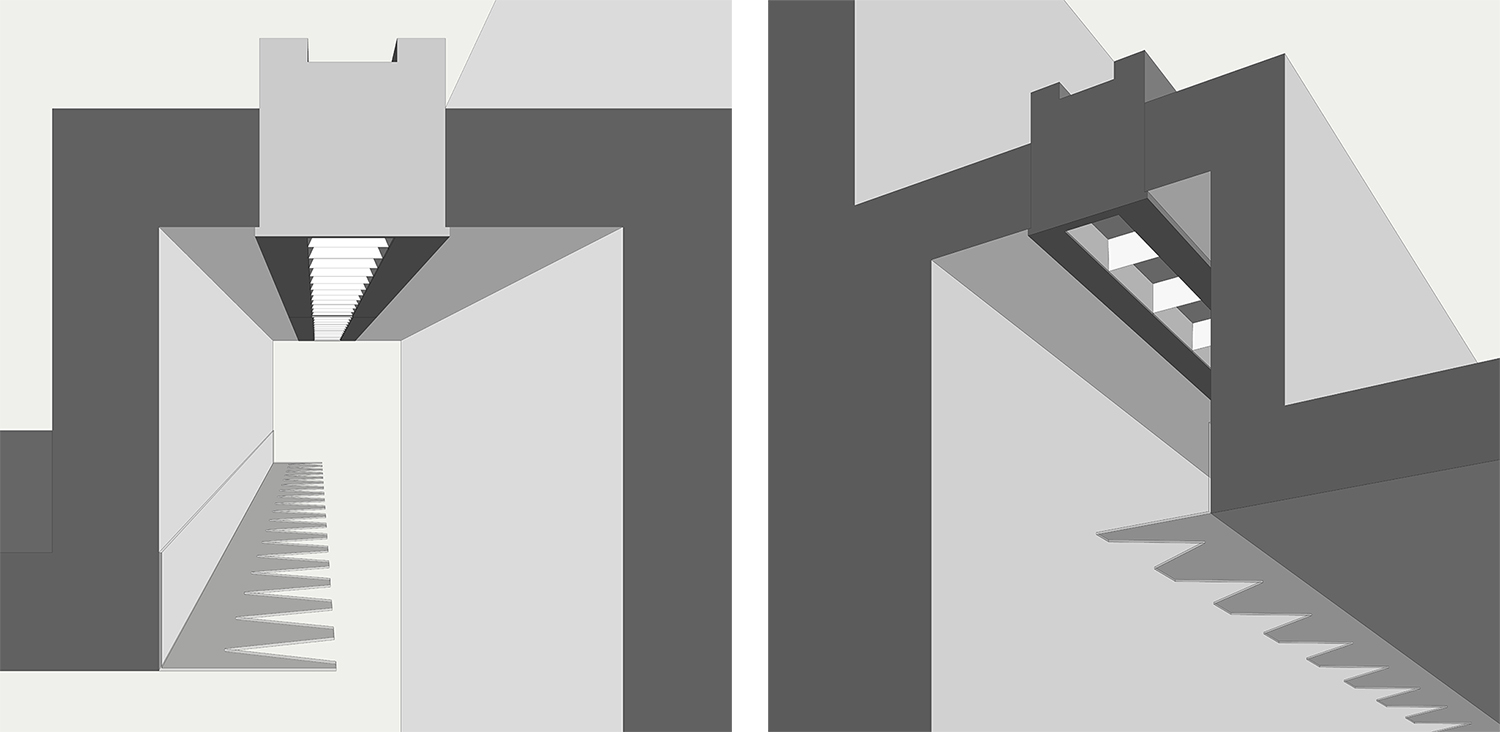

锯齿形半透明遮光板的设置方式

普通线性投光灯结合锯齿形半透明遮光板的洗墙效果  ©2019 FAN.Z STUDIO

通往地铁站的地下通道

在通往地铁站的地下通道，只采用低位的线性照明，通过地面的反射来形成空间的亮度，从而保持了光参与下的顶棚和空间形态的完整性。
