Rhino建模如此简单
医疗设备建模方法及过程

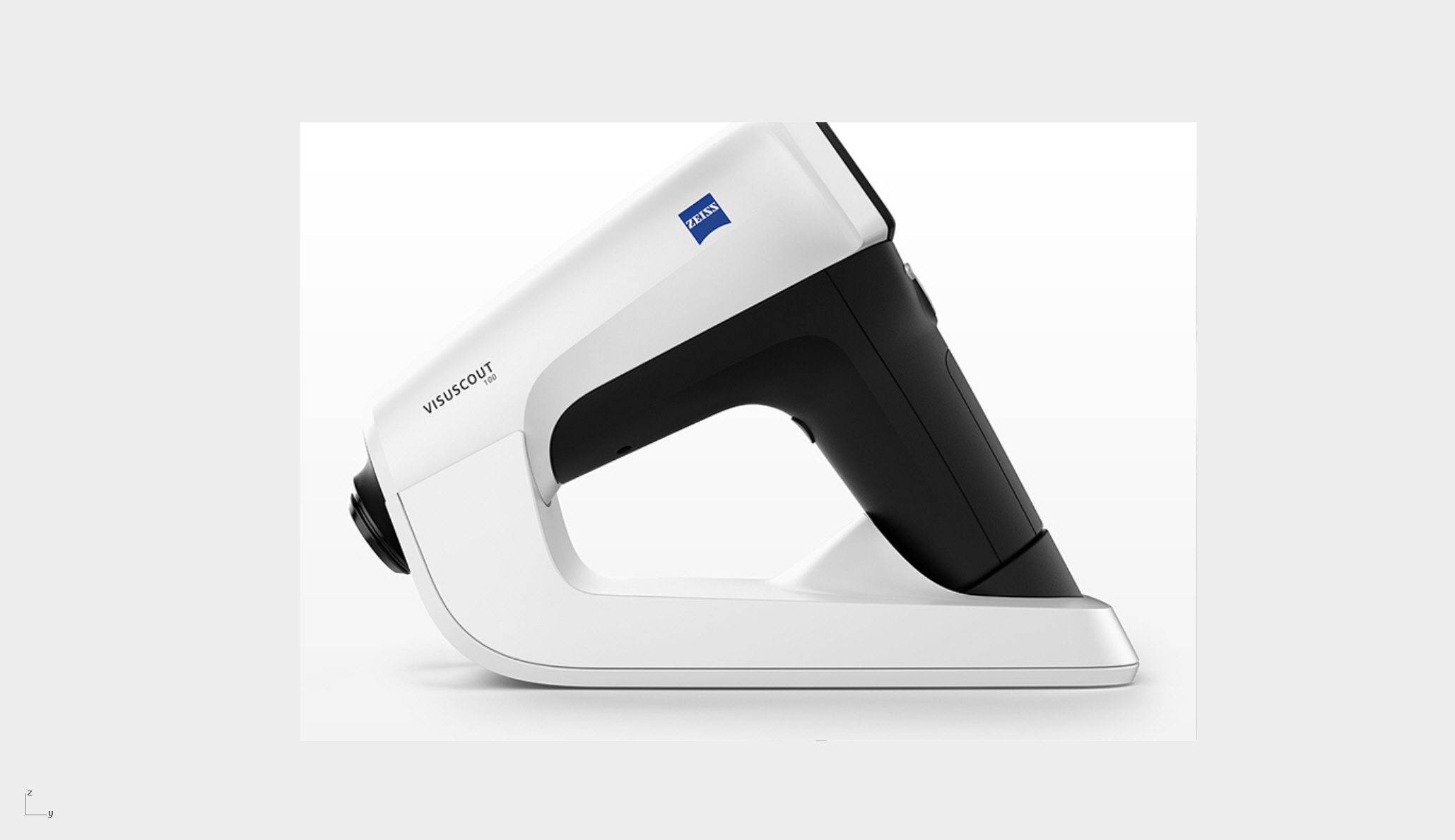

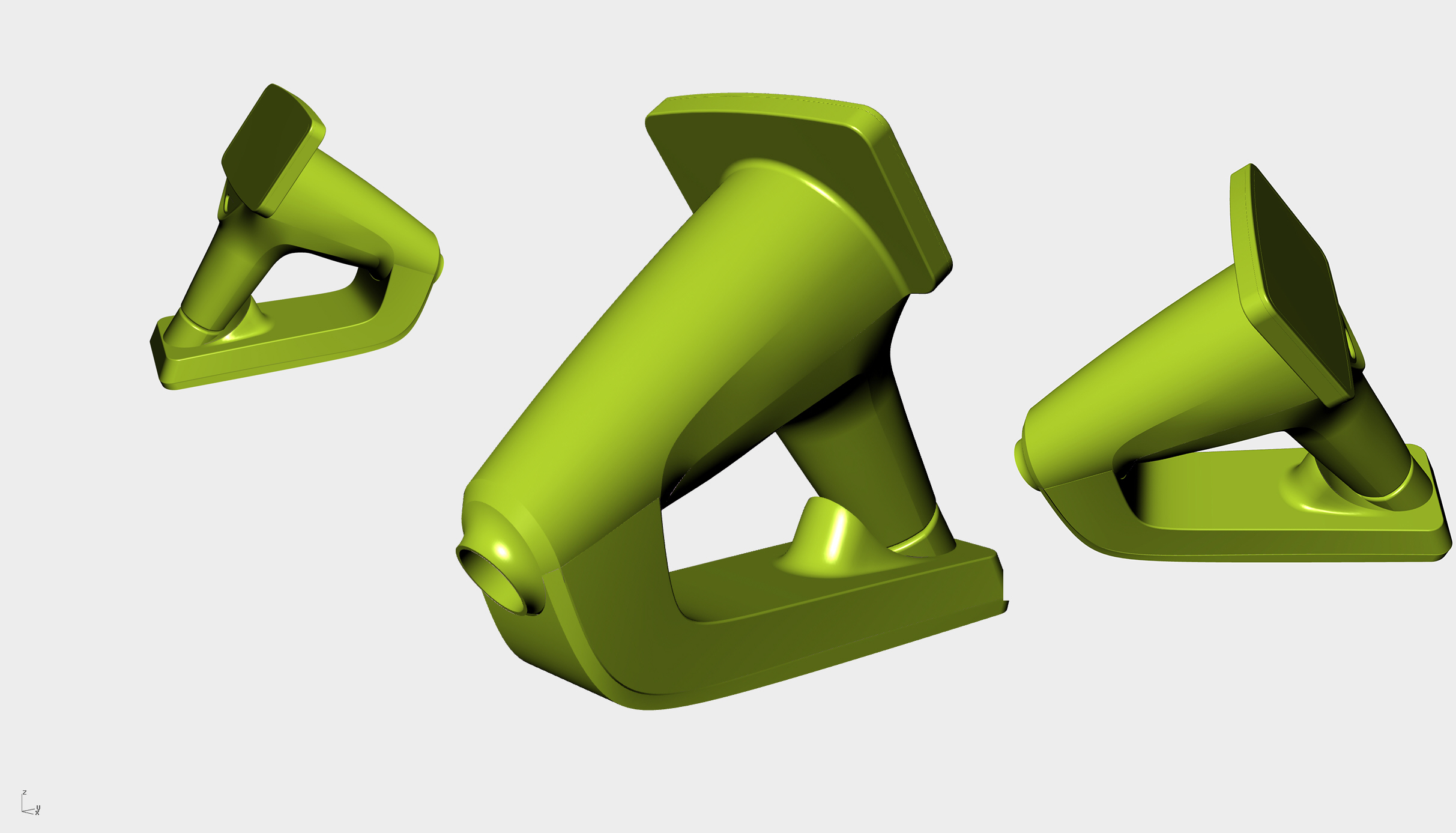

今天分享一个医疗设备的建模思路及过程，
整个产品比较简洁，线条流畅，形态特征明显，
非常适合拿来做建模练习。

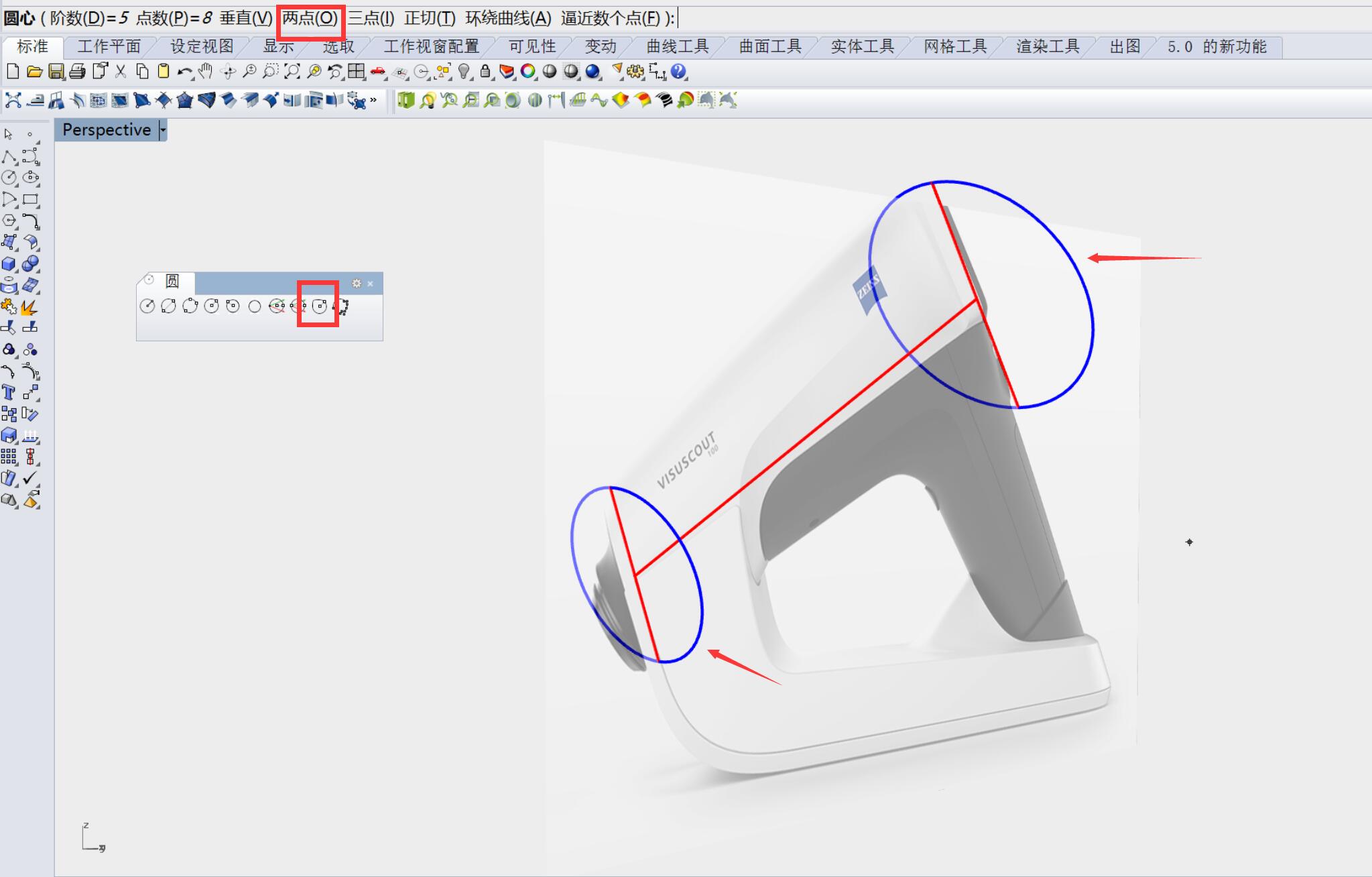

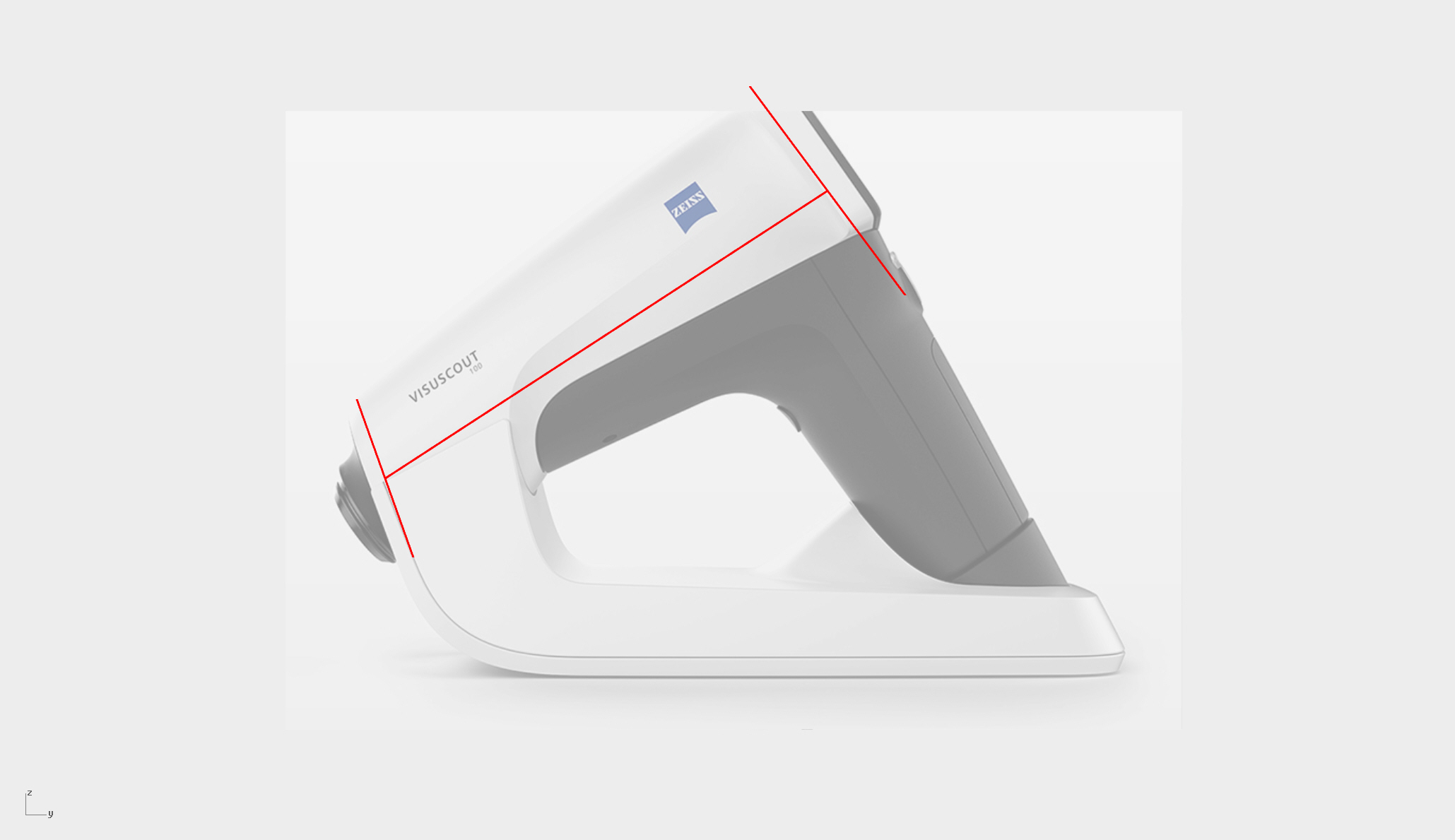

在侧视图画三条辅助线（注意开启平面模式），
将三条线绘制在同一平面上，
中间为整个圆柱体的中心线，两端的线为圆柱体直径。

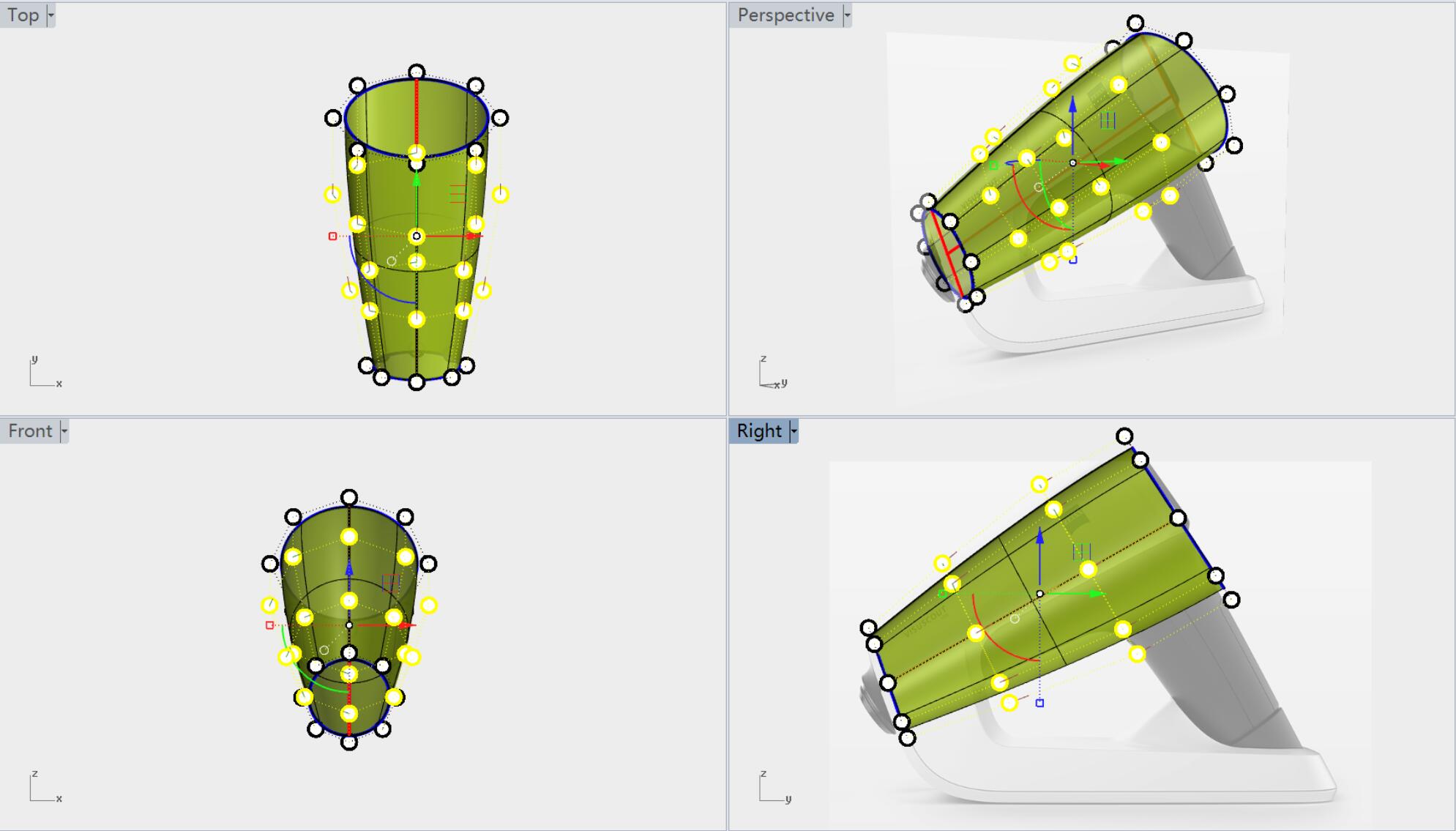

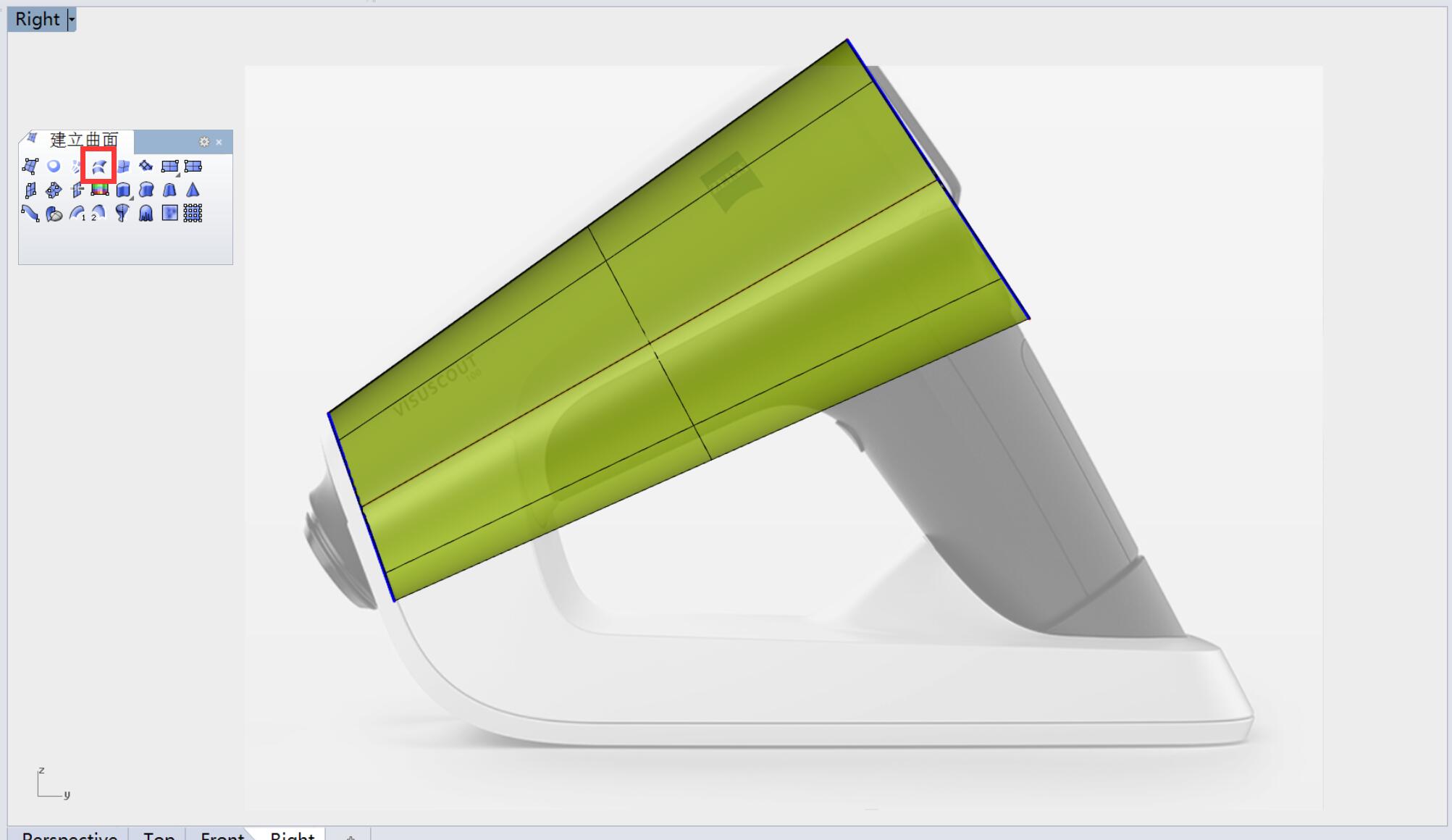

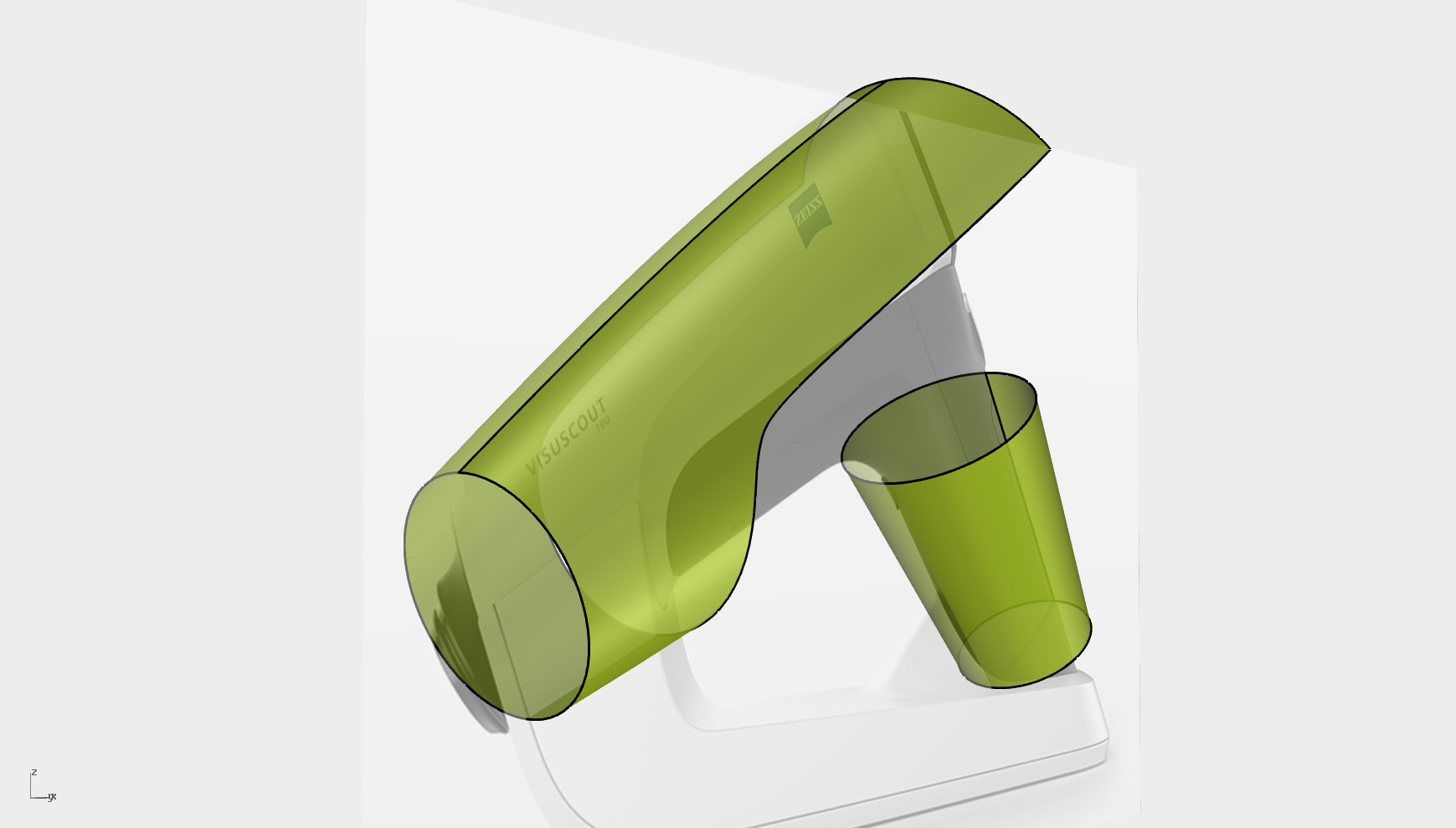

用放样命令，以两圆为断面生成曲面，
并打开控制点，选中中间两排控制点，
用操作轴等比放大,调整造型，如下图：

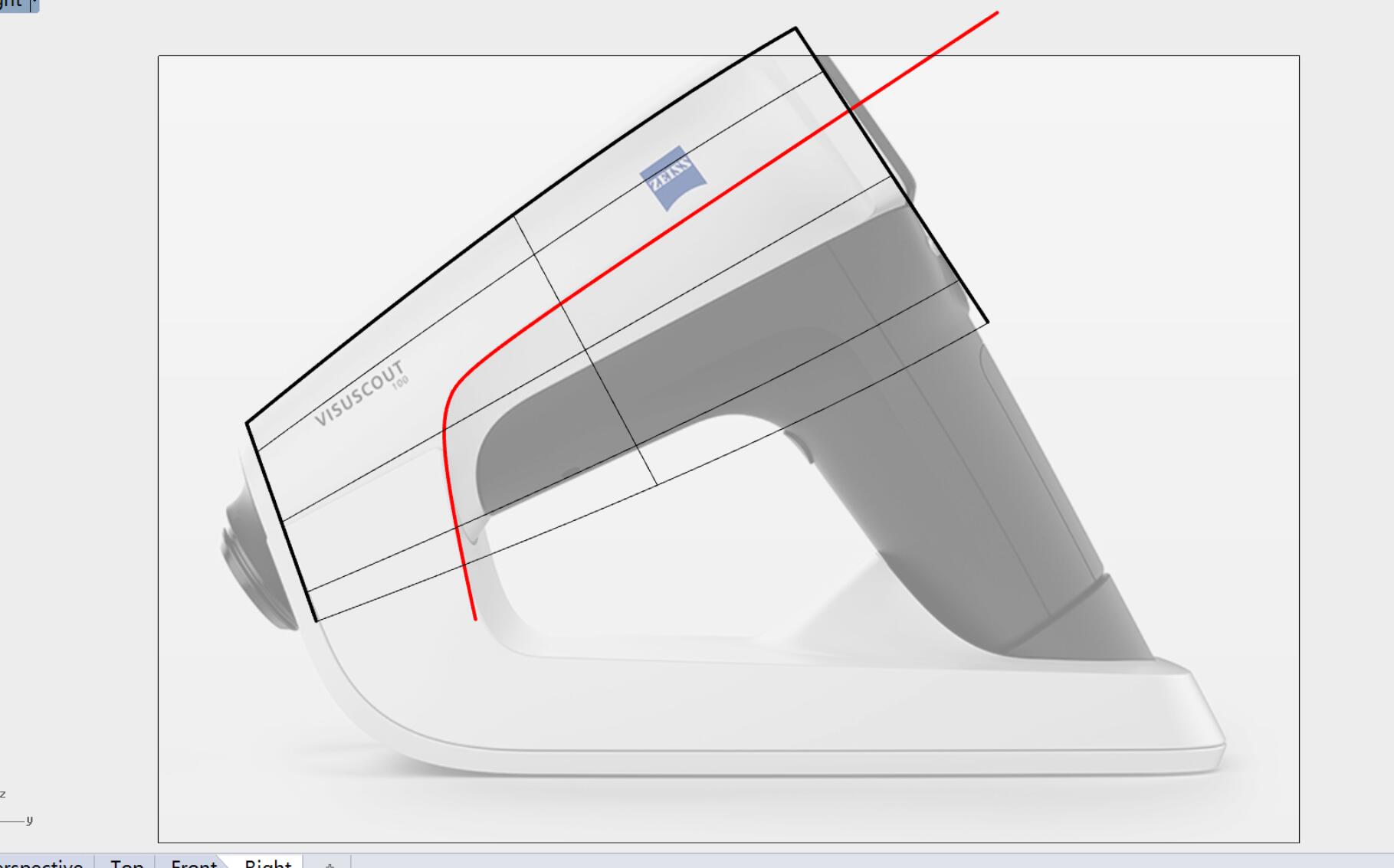

视图切换到侧视图，按照产品特征绘制如下曲线,
并用修剪工具对曲面进行修剪。

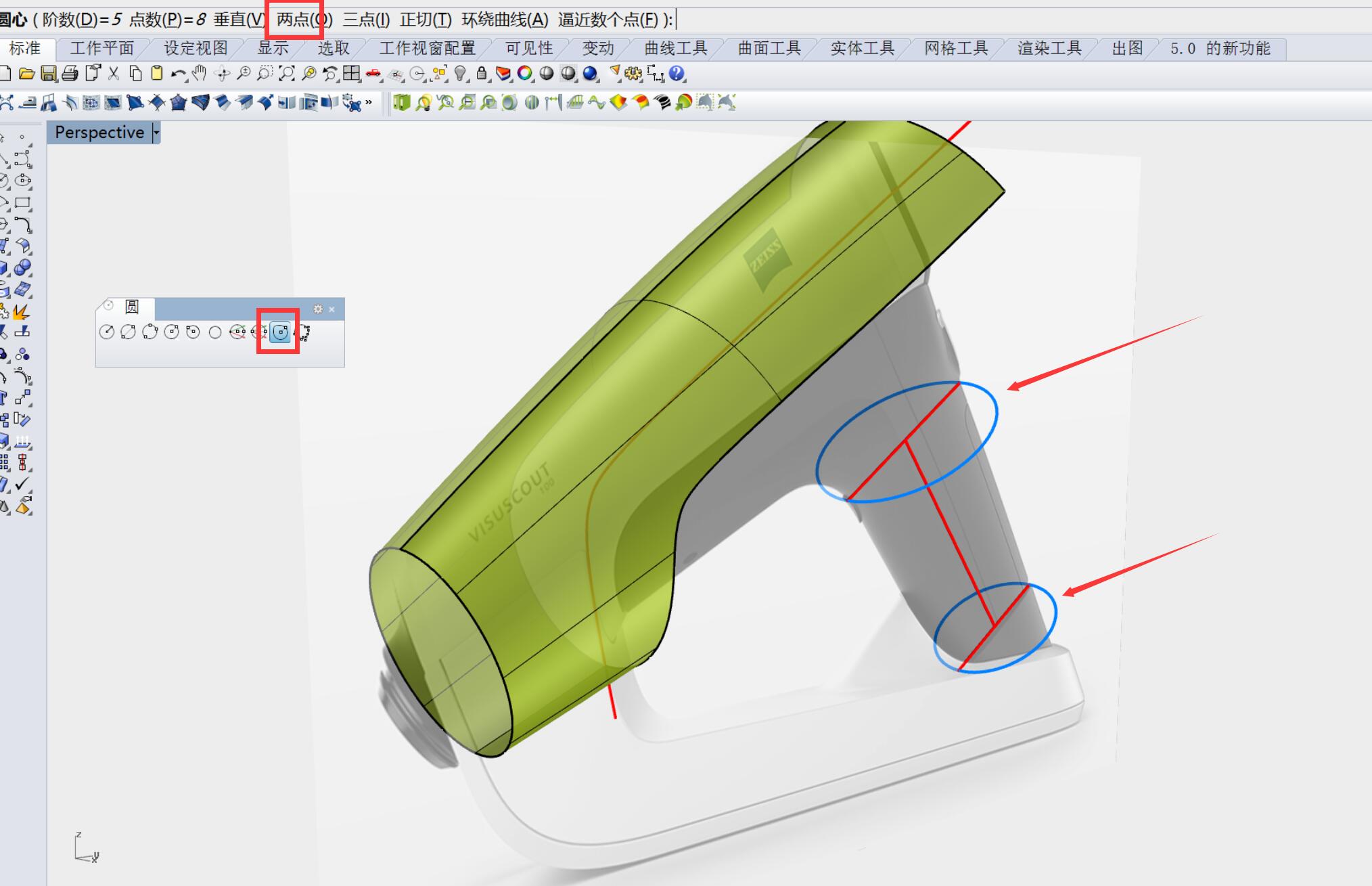

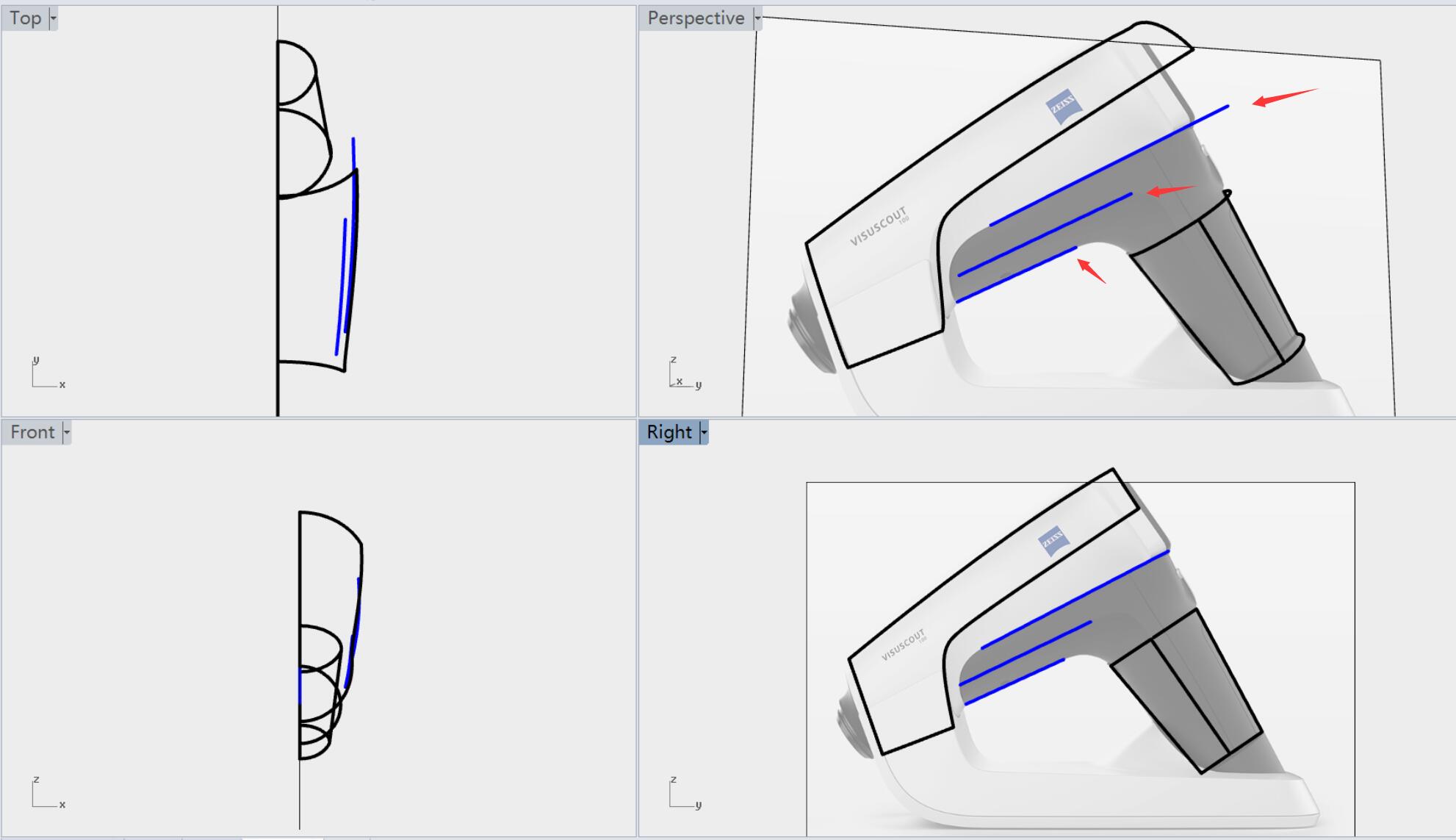

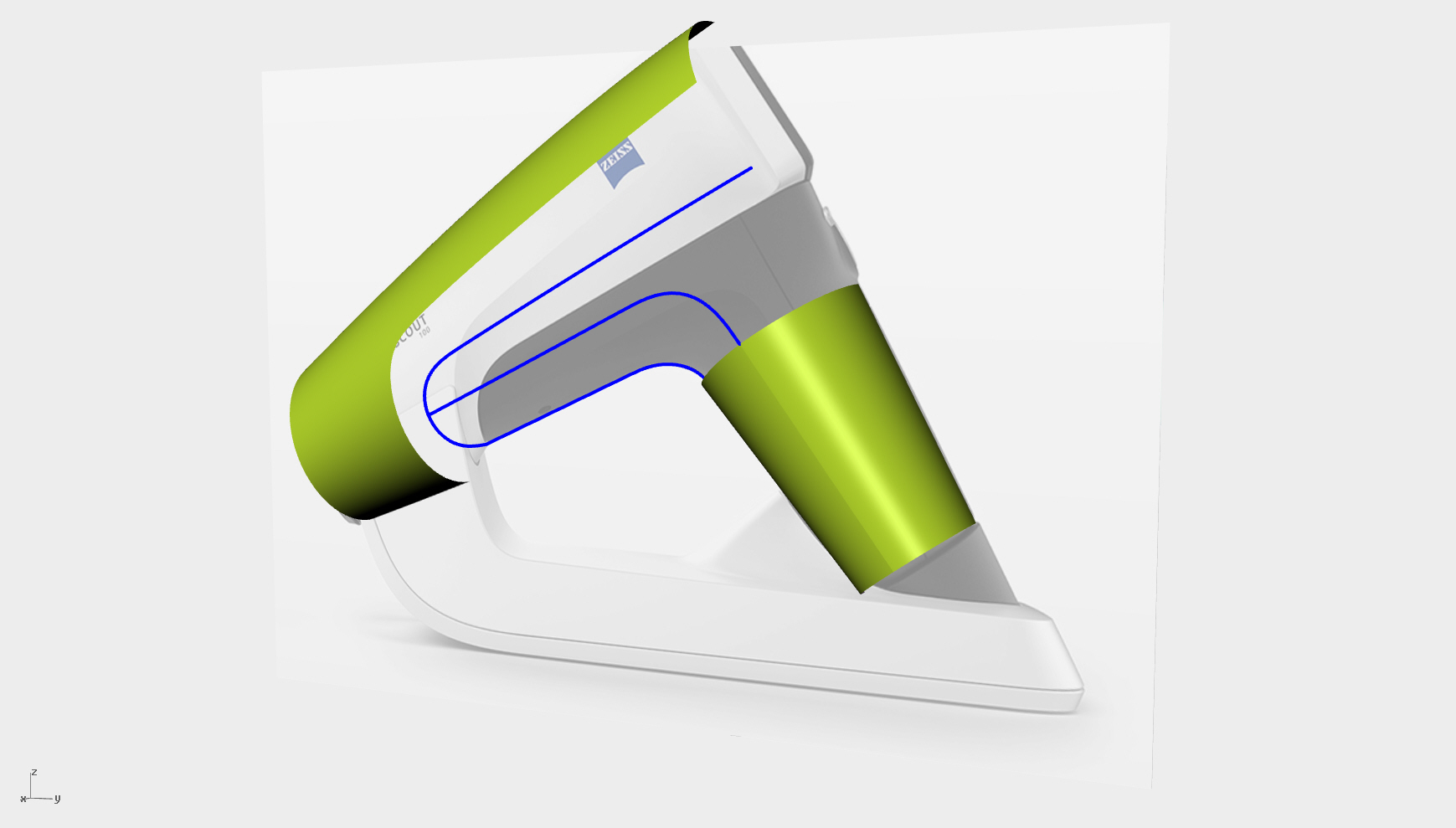

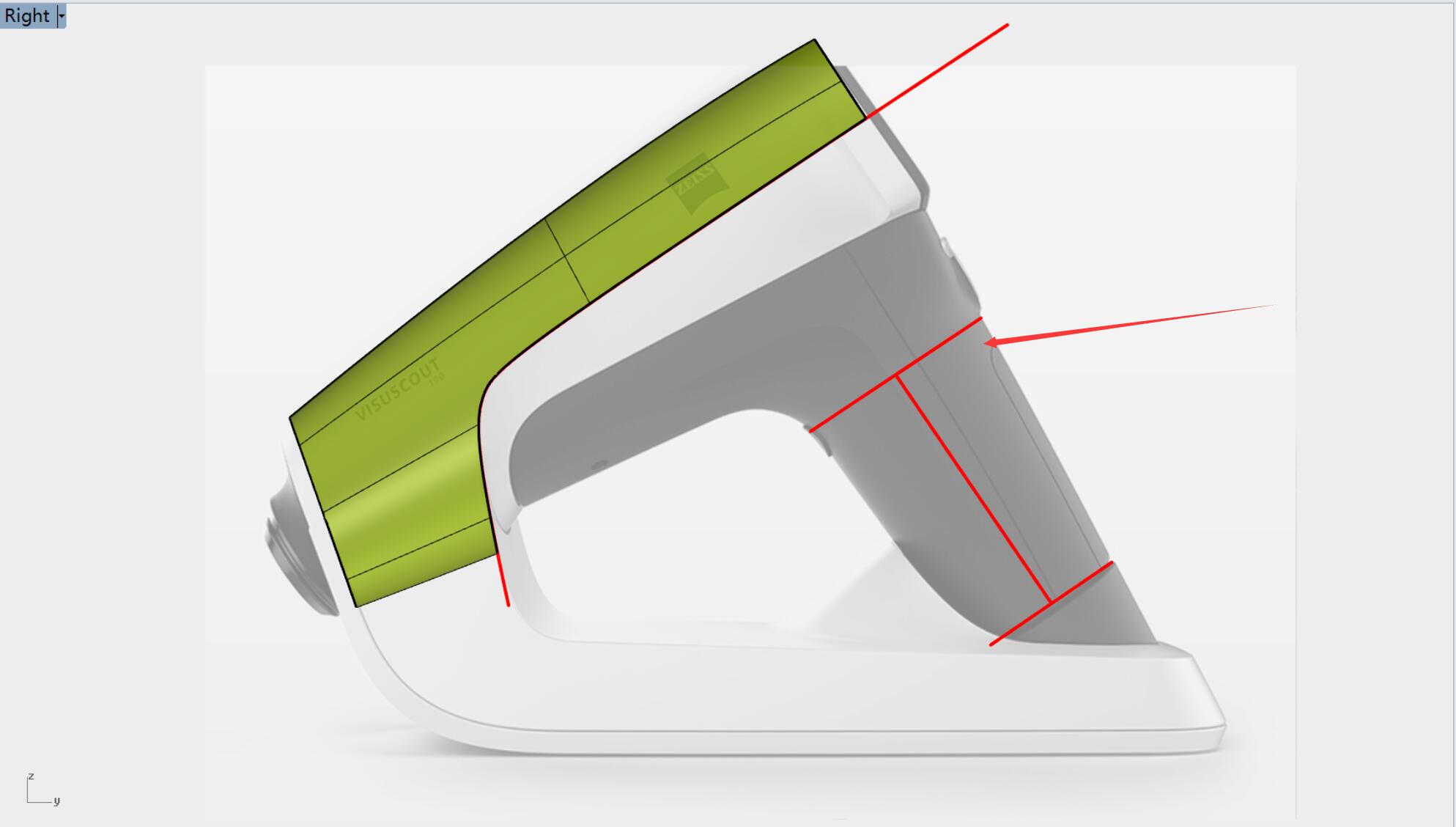

切换到侧视图，绘制如下三条辅助线，

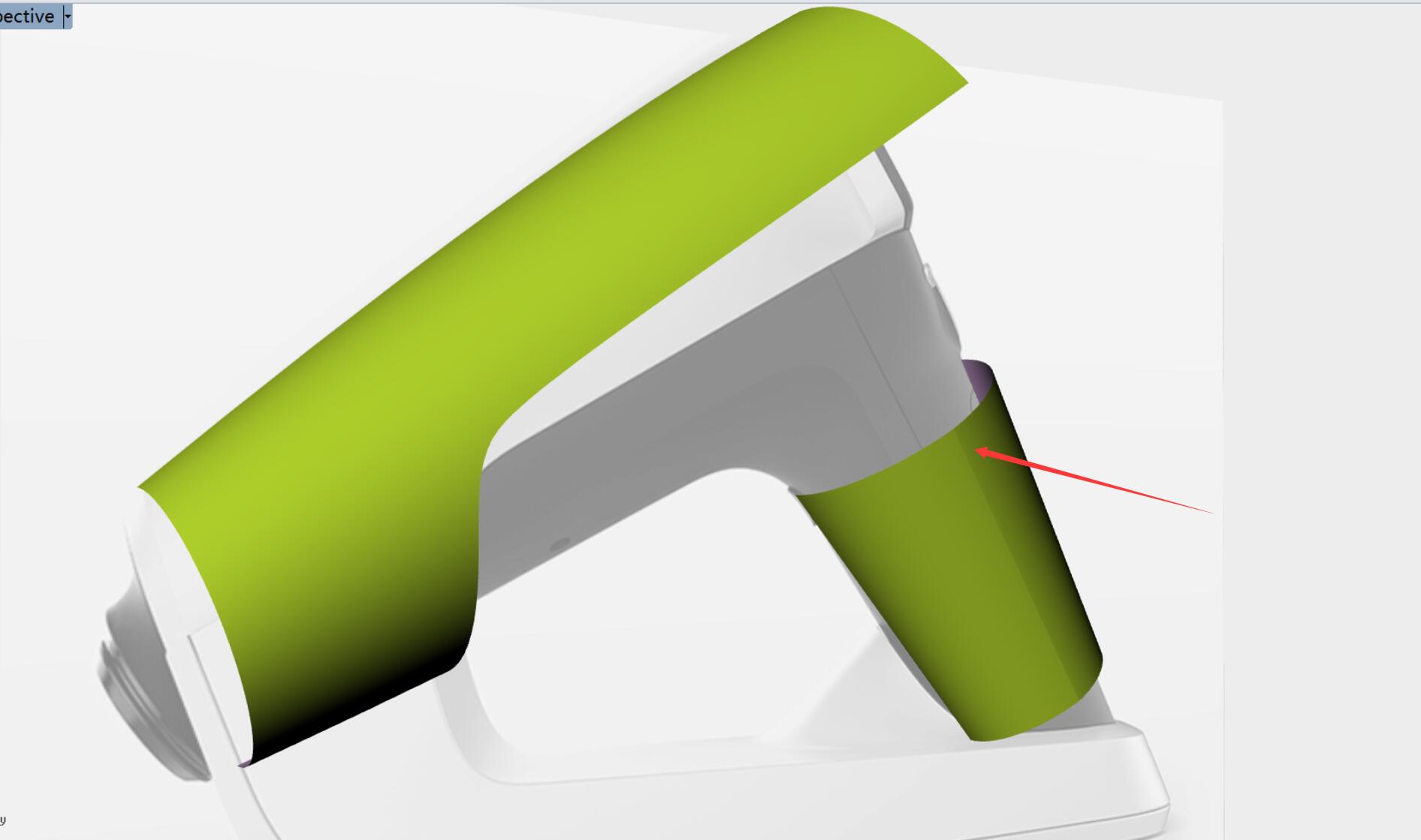

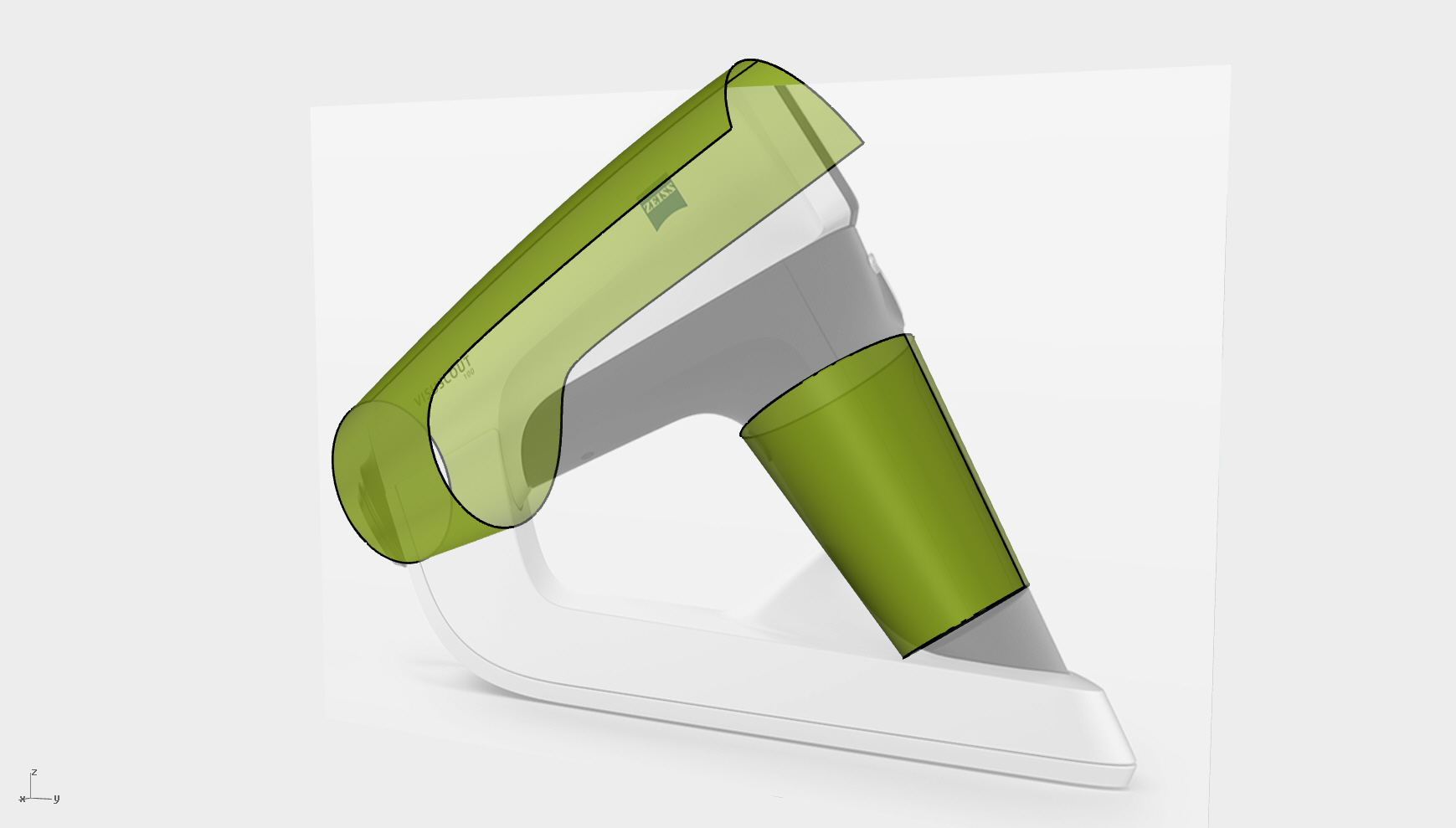

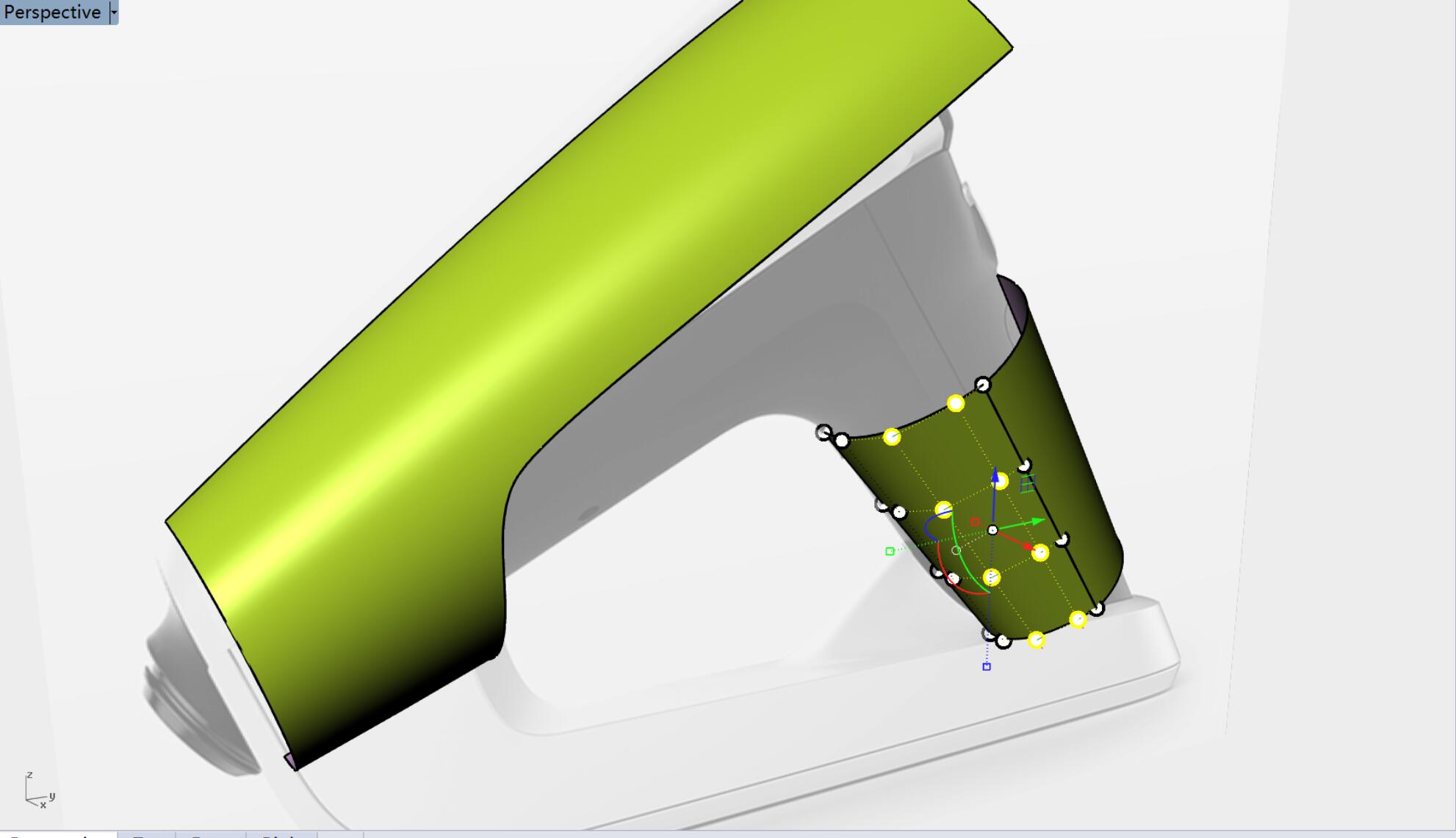

之前同样操作，切换到透视图放置两个可塑圆，
并放样成面。

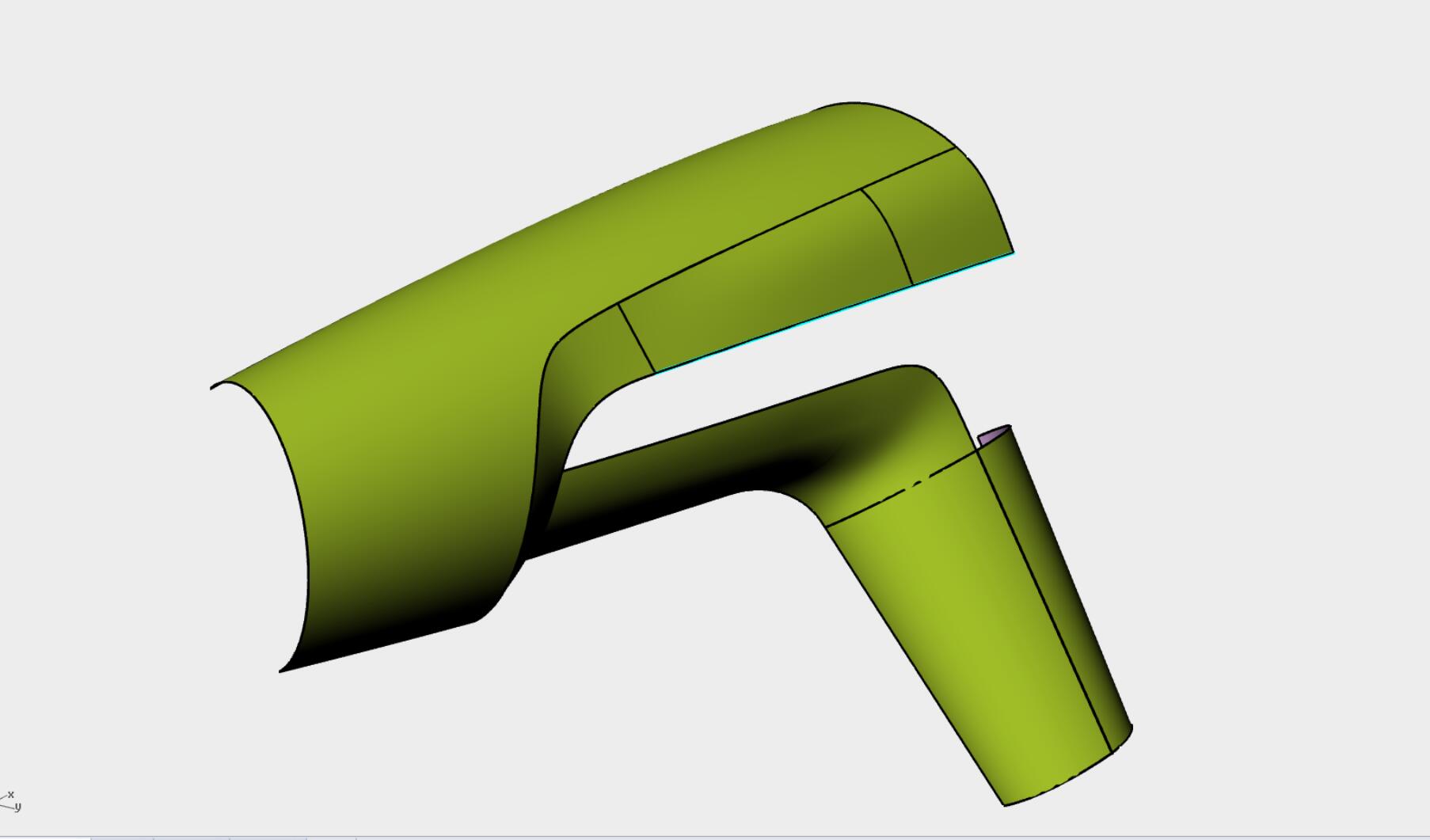

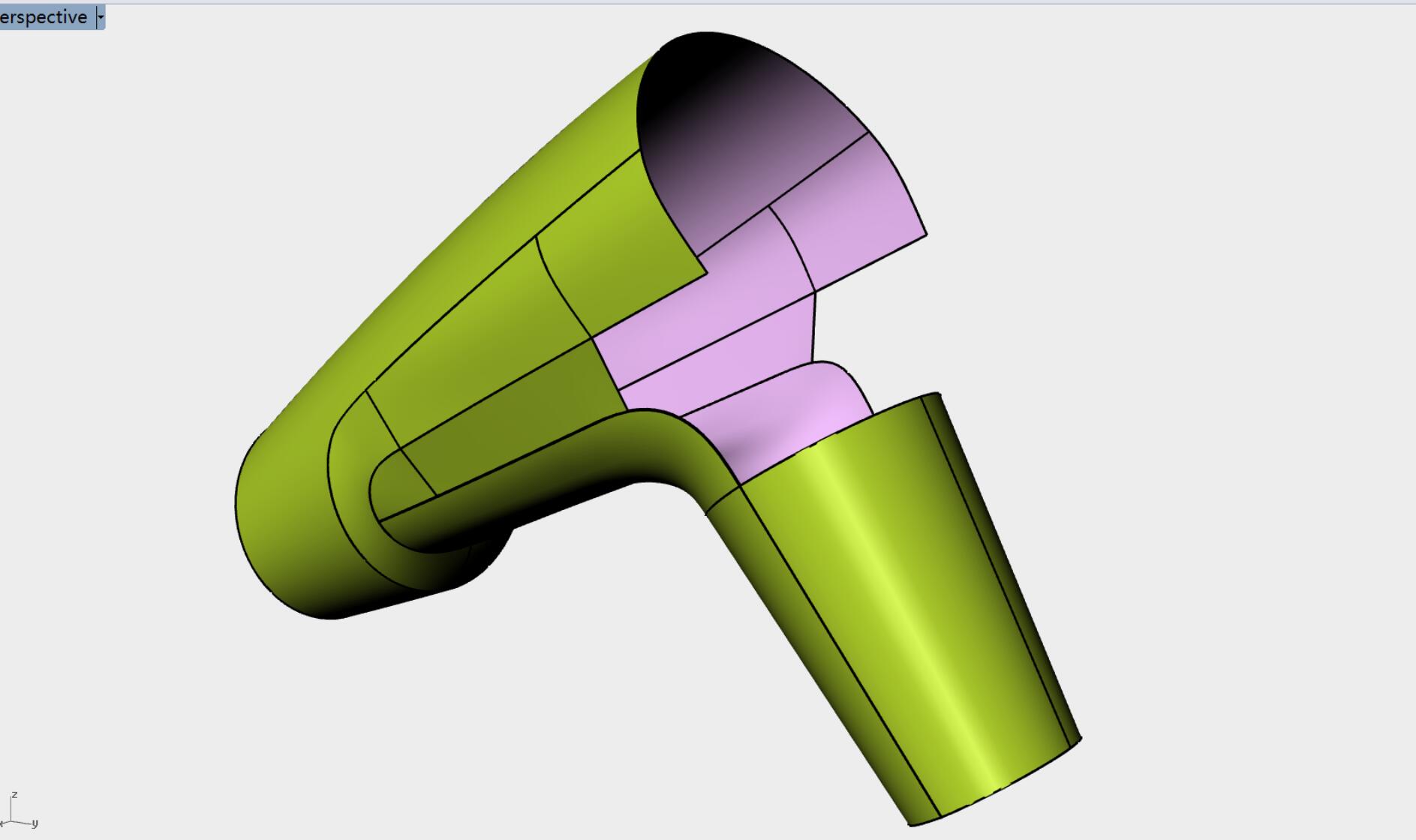

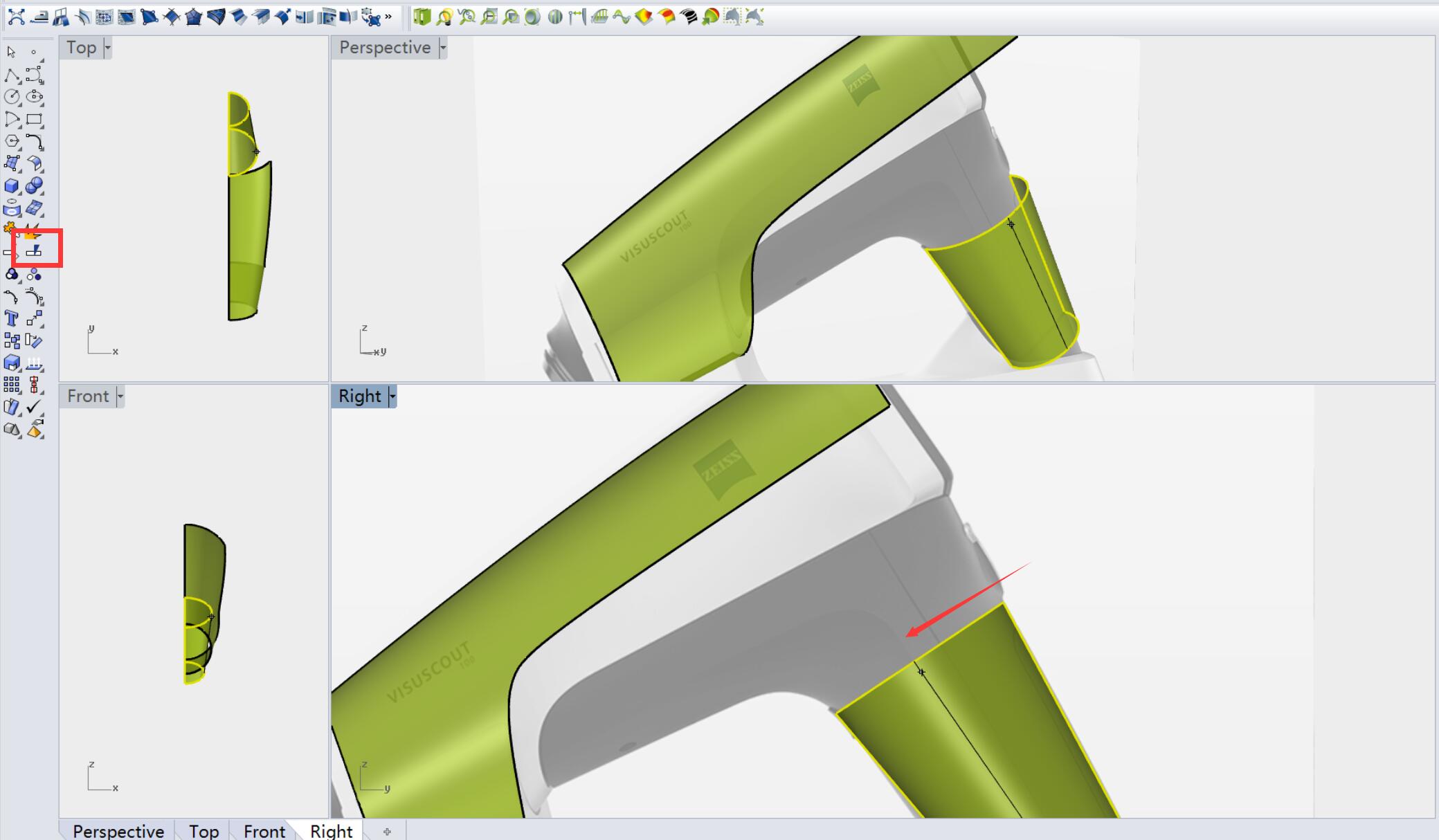

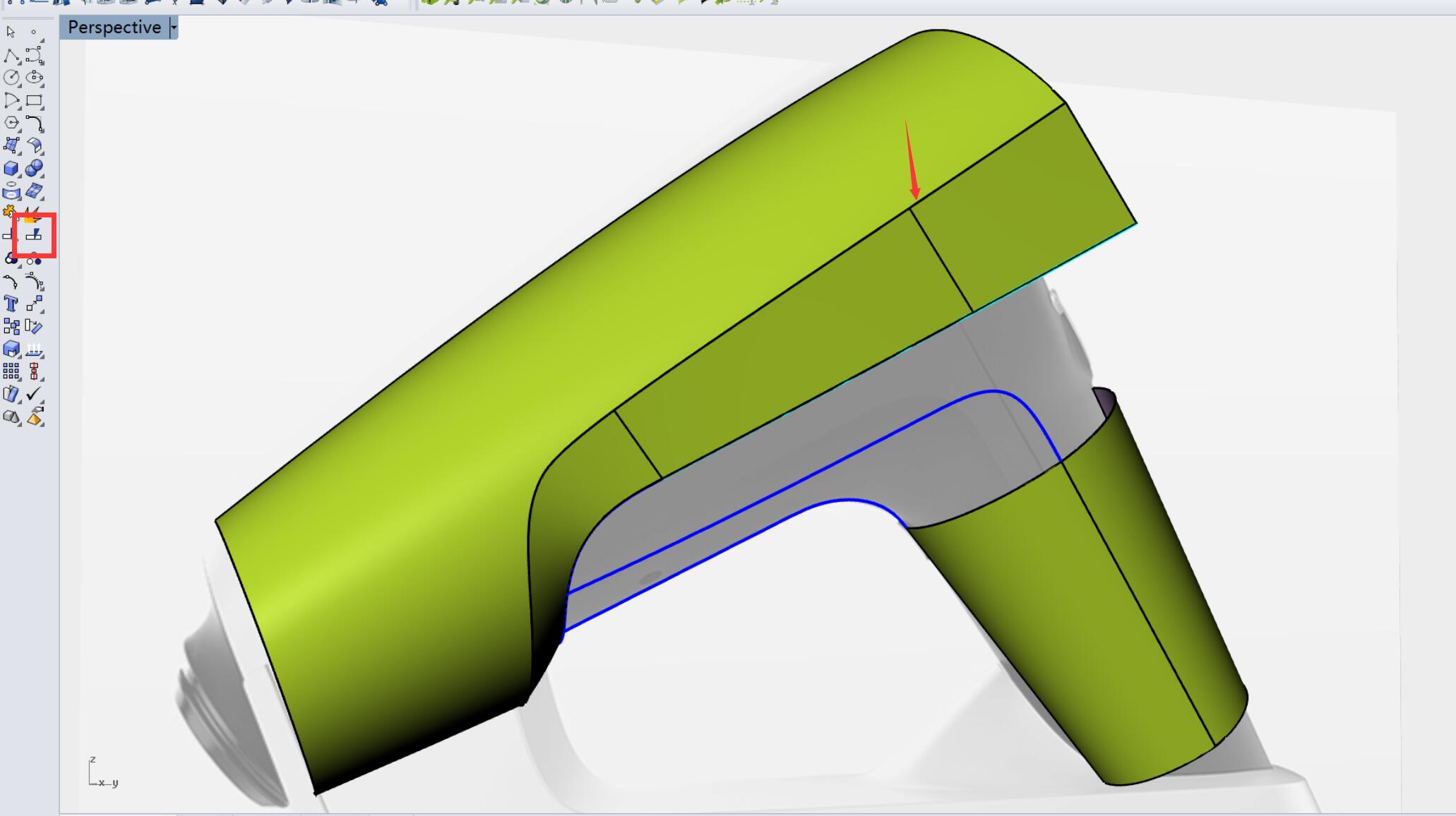

用分割工具（右键：结构线切割）对把手圆管进行切割，
注意切换UV方向（以侧视图特性形态为基准），
用曲面缩回工具，将切割后的曲面做缩回处理。

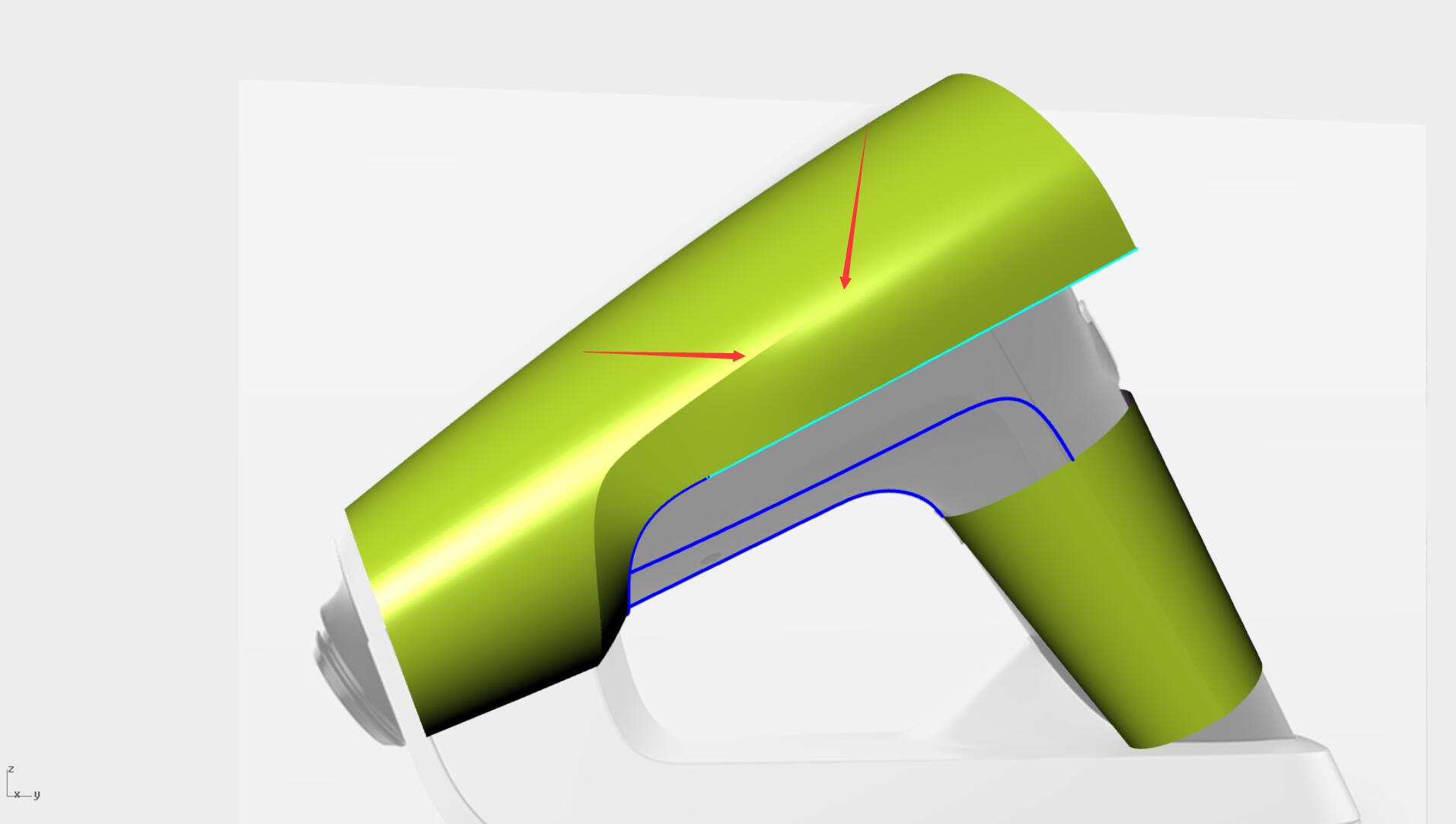

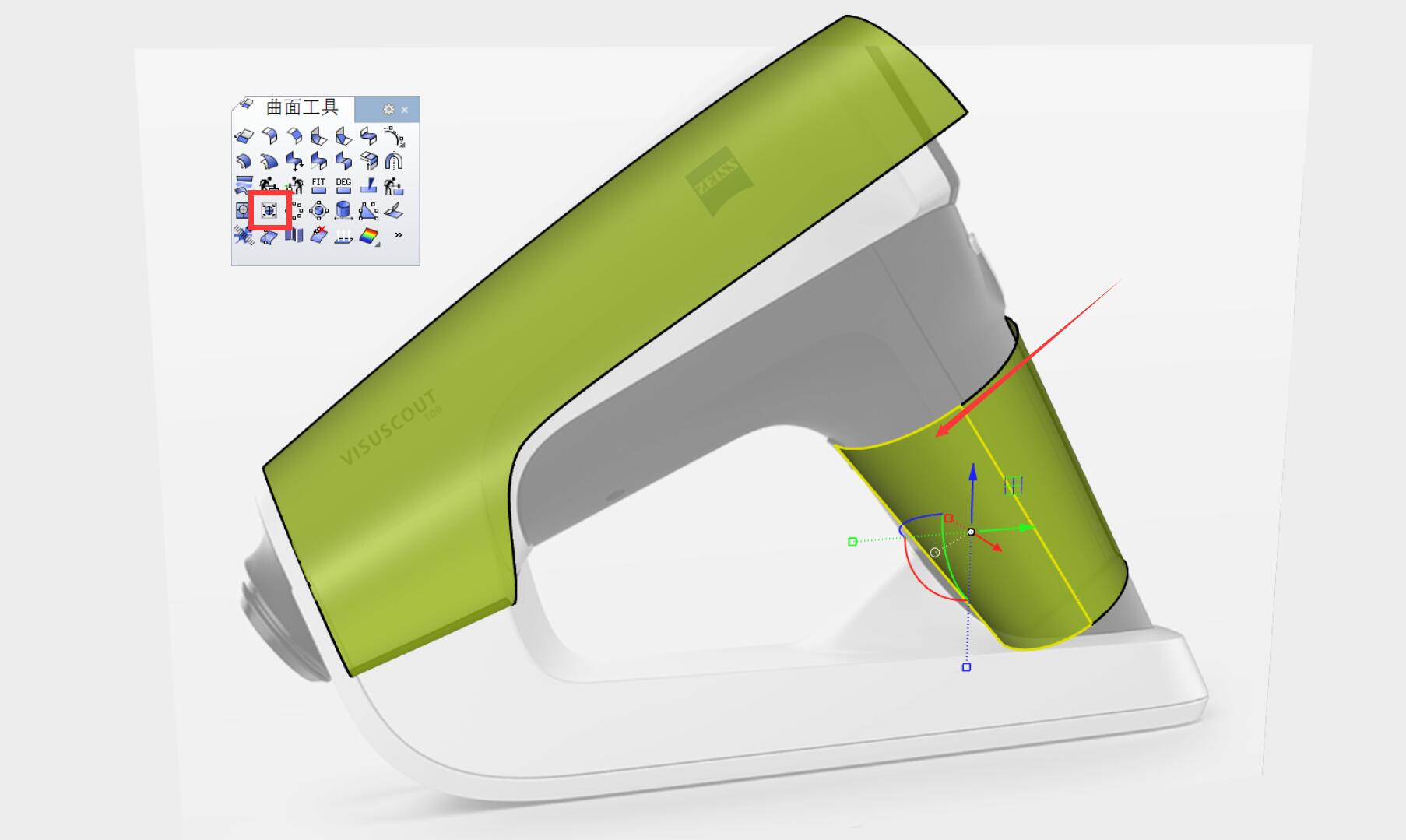

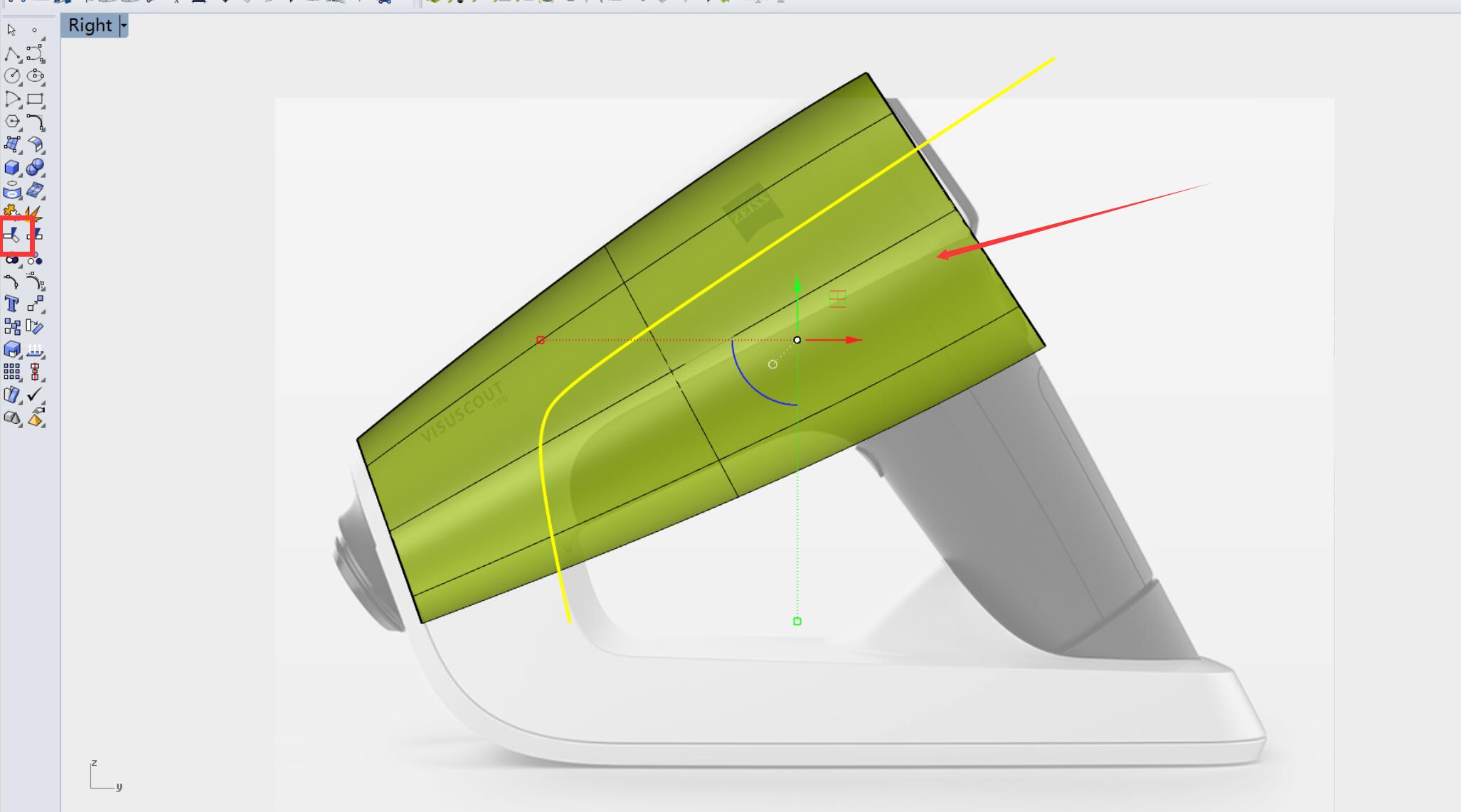

打开曲面控制点，选择靠近边界位置的两排点，
用操作轴延红色坐标轴移动一定距离，
使两个面的连续性变成位置连续，
便出现了一条和产品一样的特征棱线。

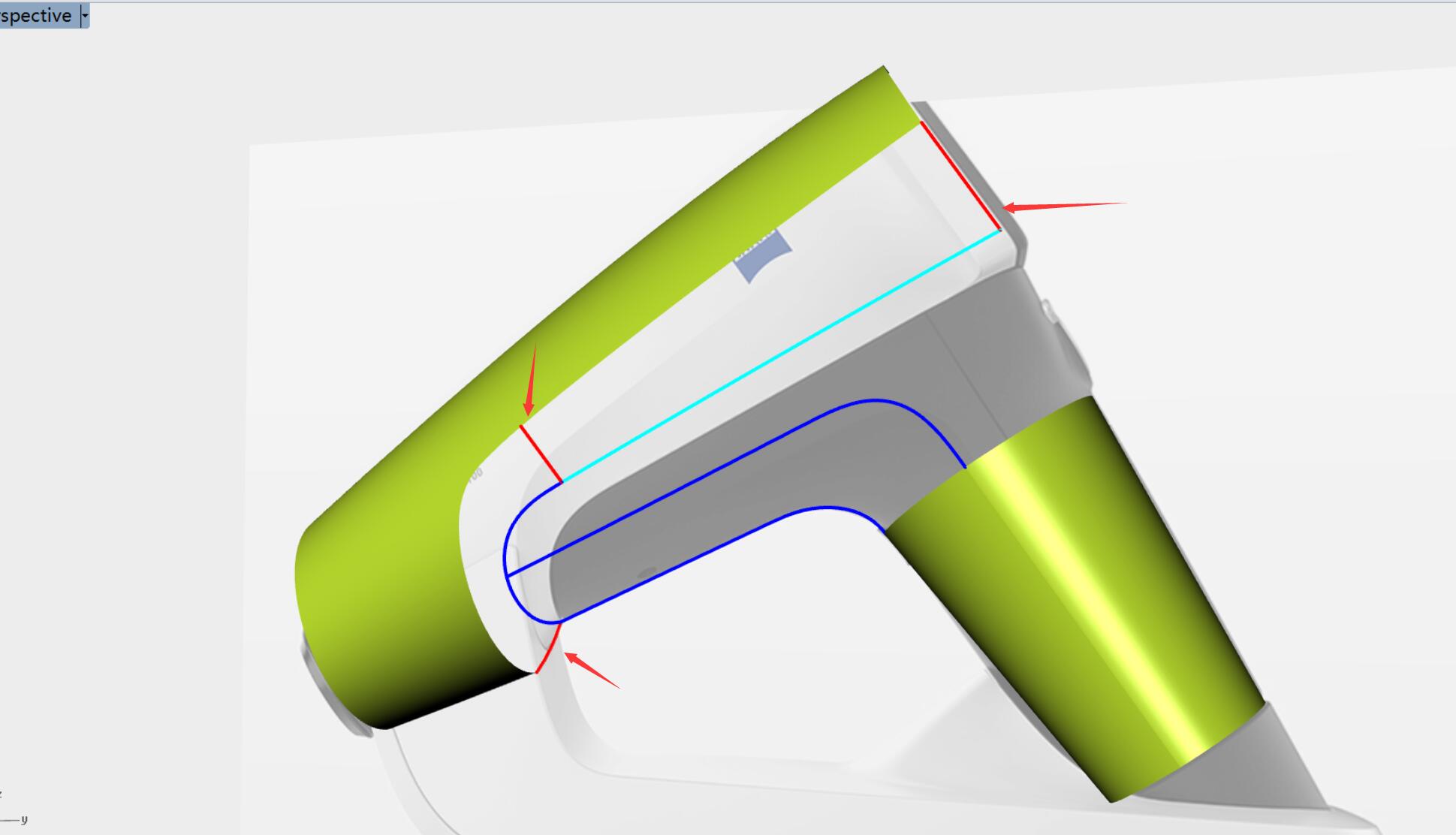

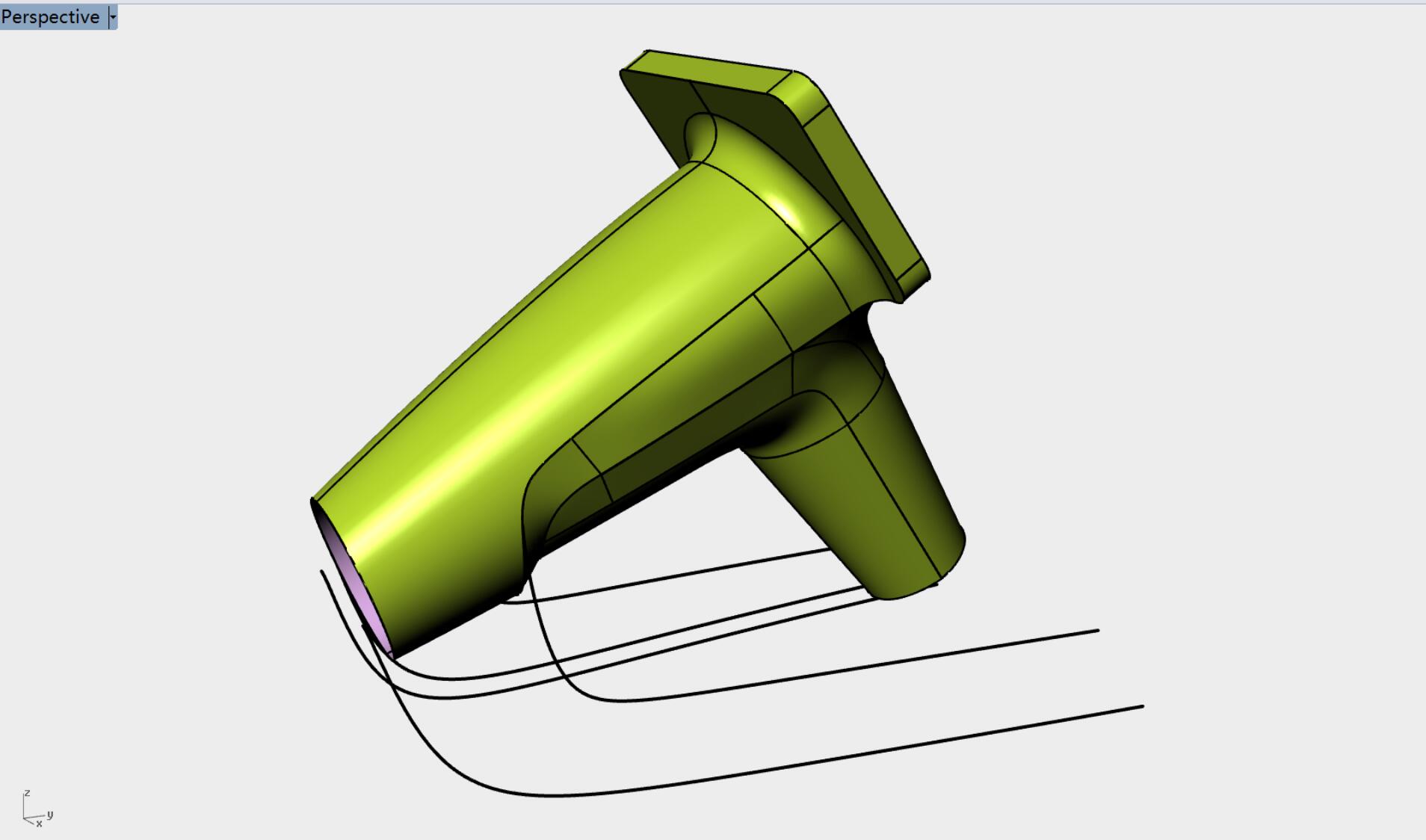

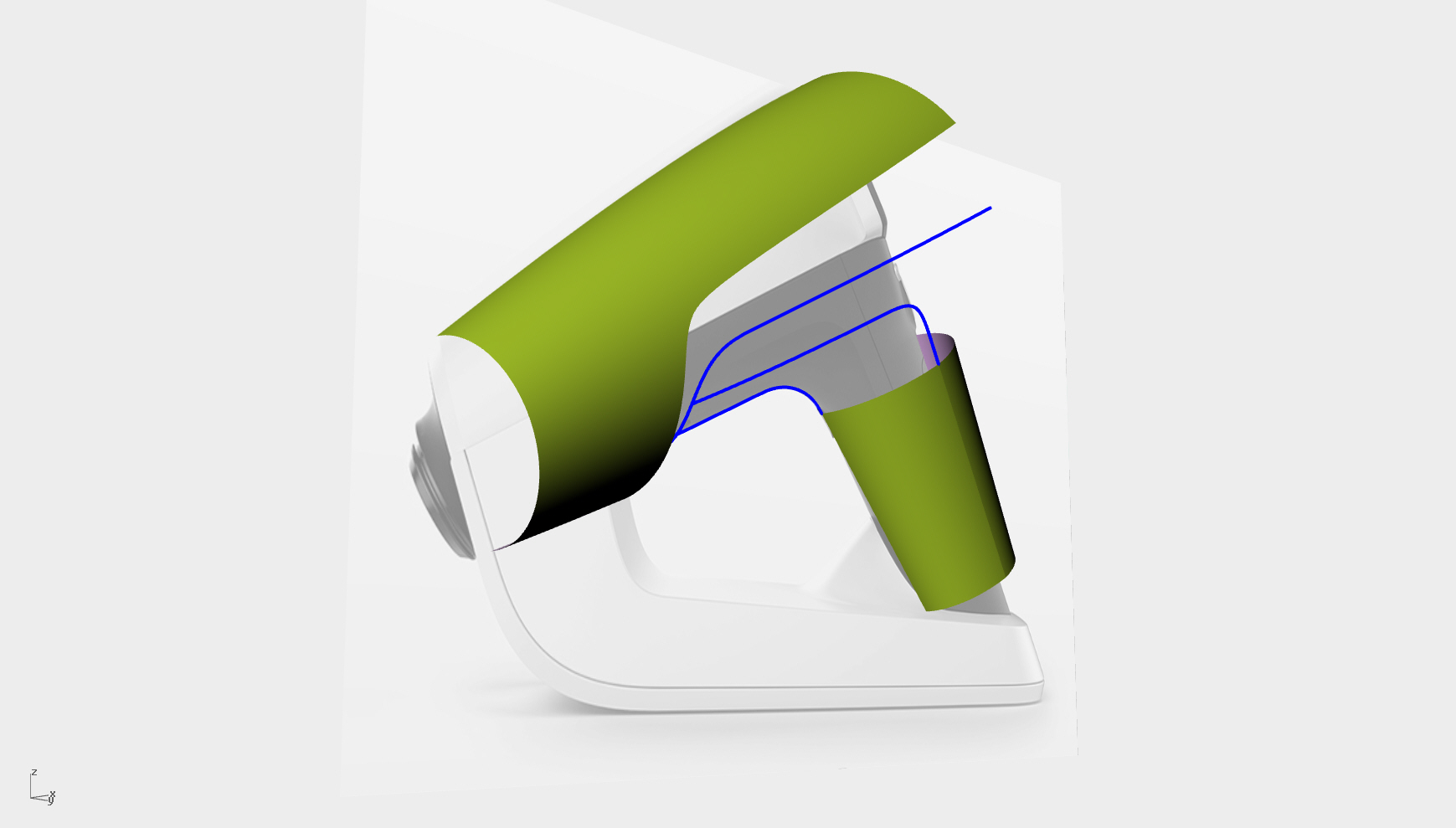

照形态特征绘制如图三条特征曲面，注意控制位置及线条走势、曲率。

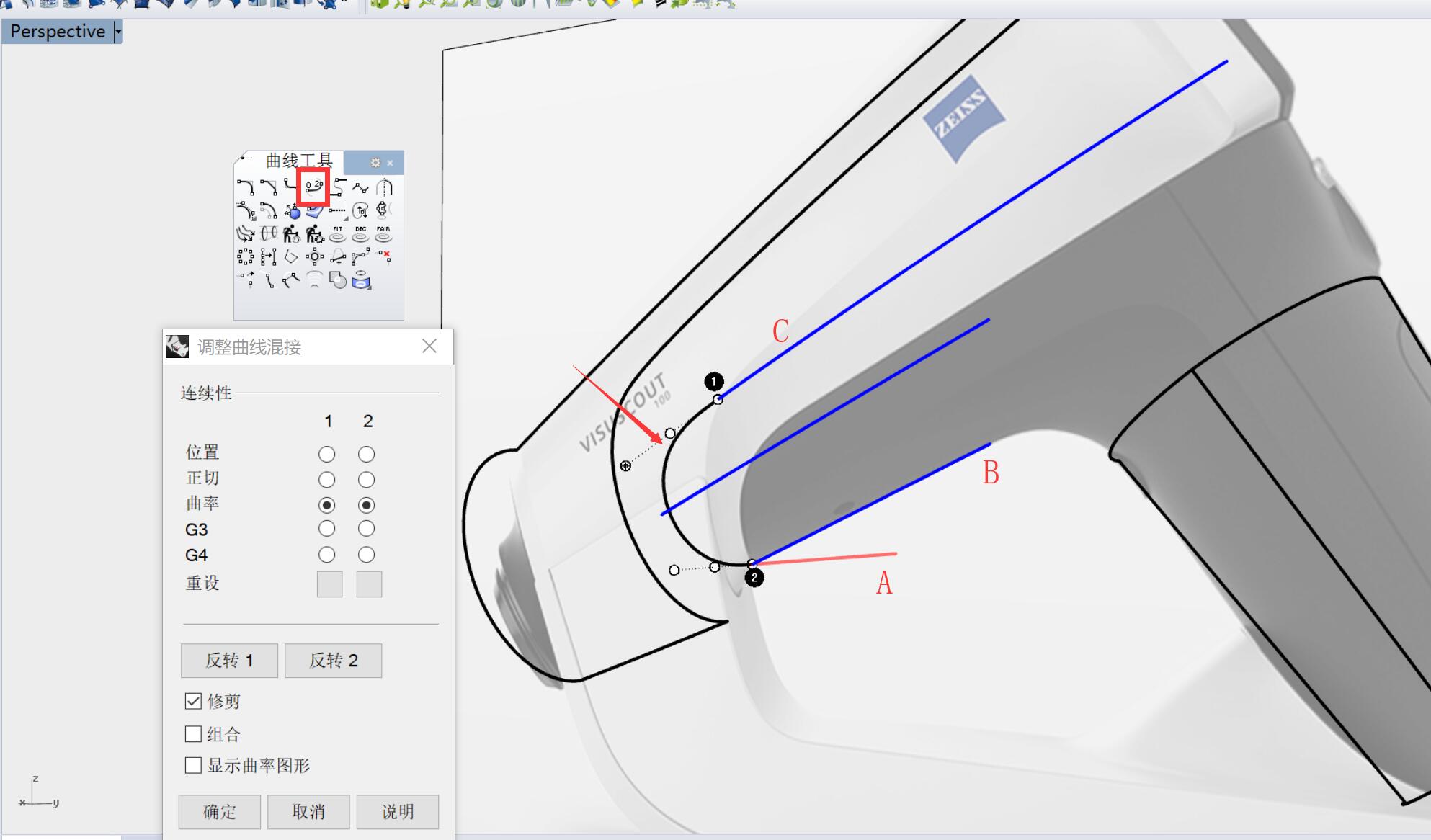

在顶视图绘制辅助线A,A垂直与B,

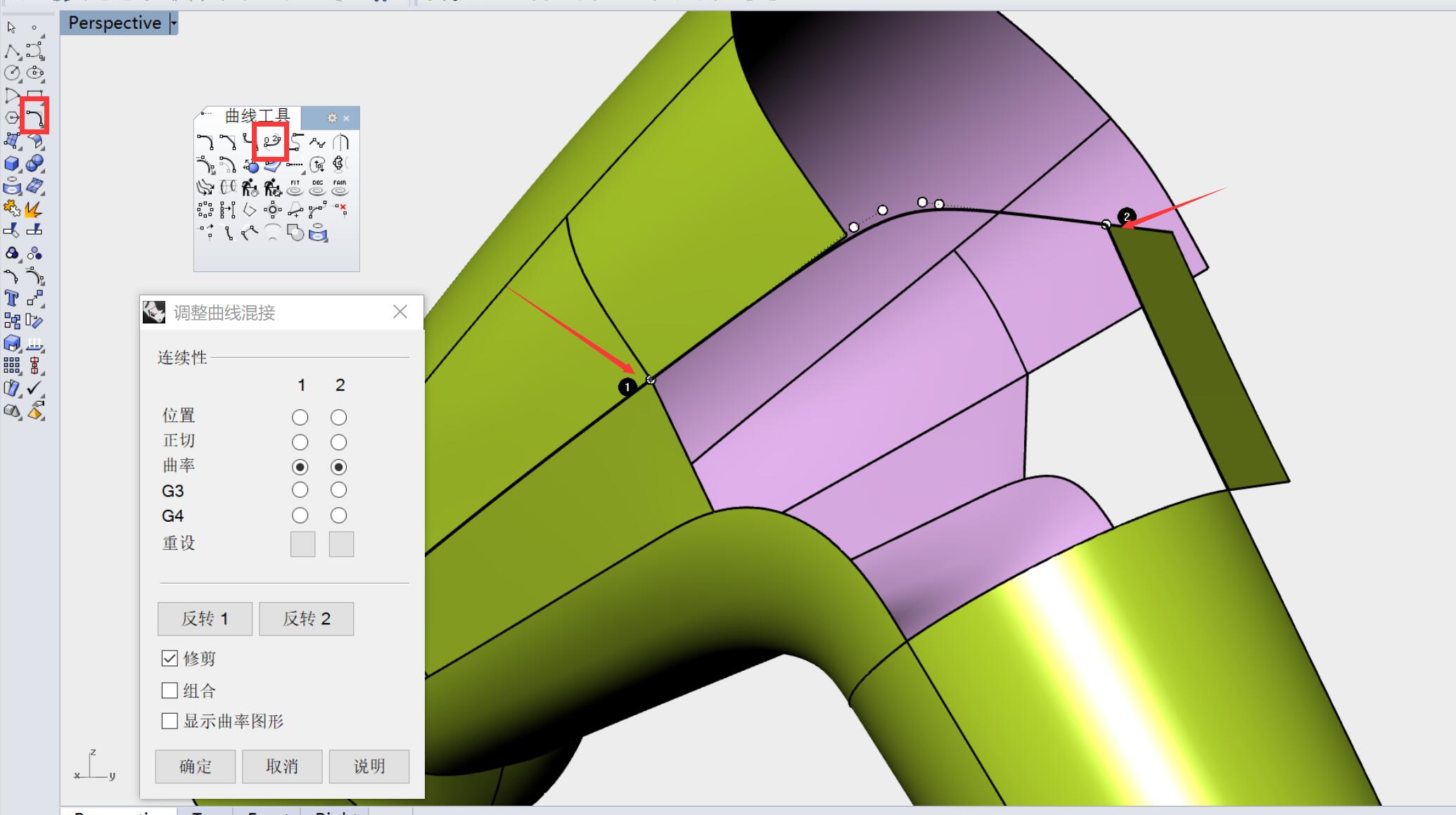

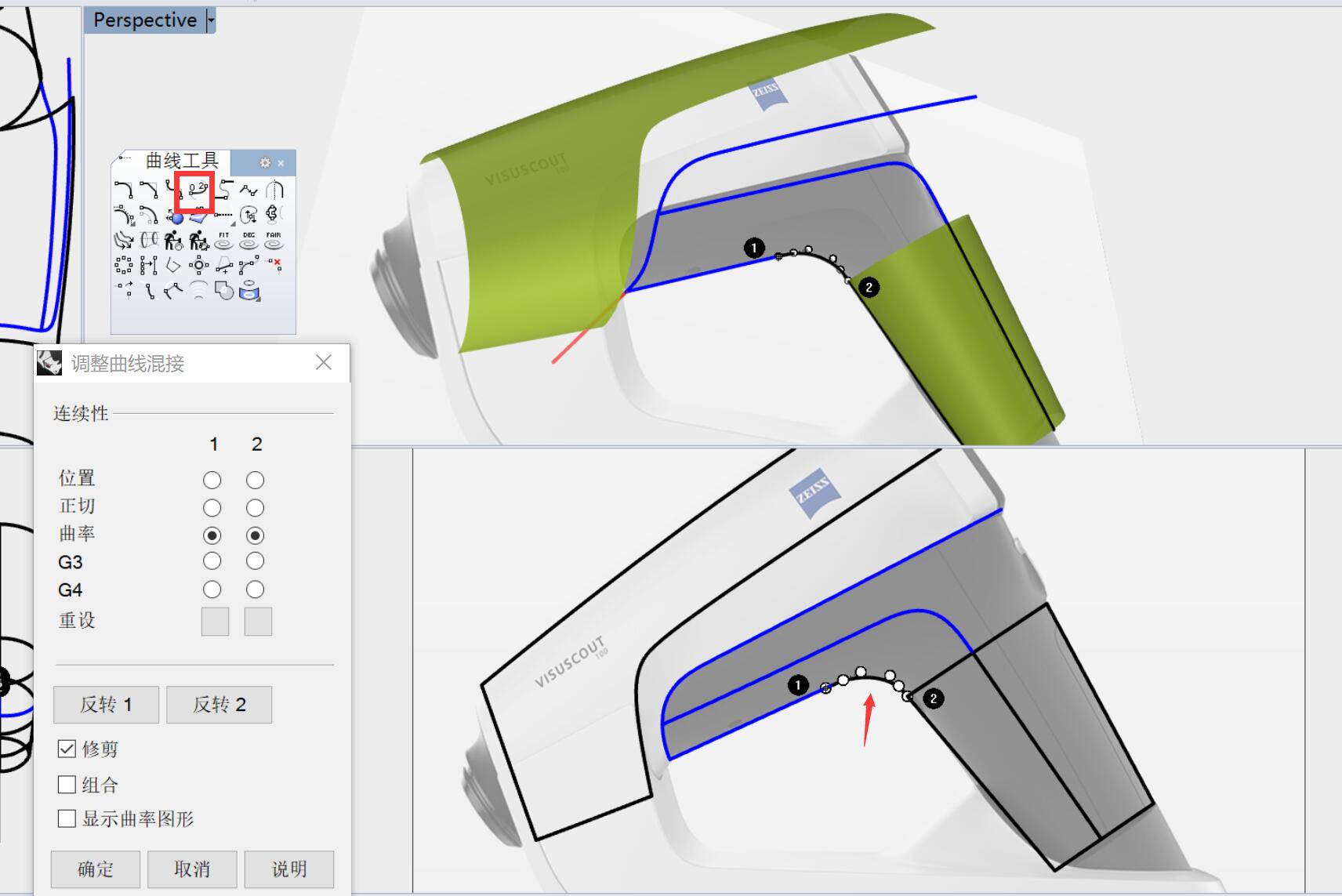

用曲面混接工具，在A和C之间混接出过度曲线。

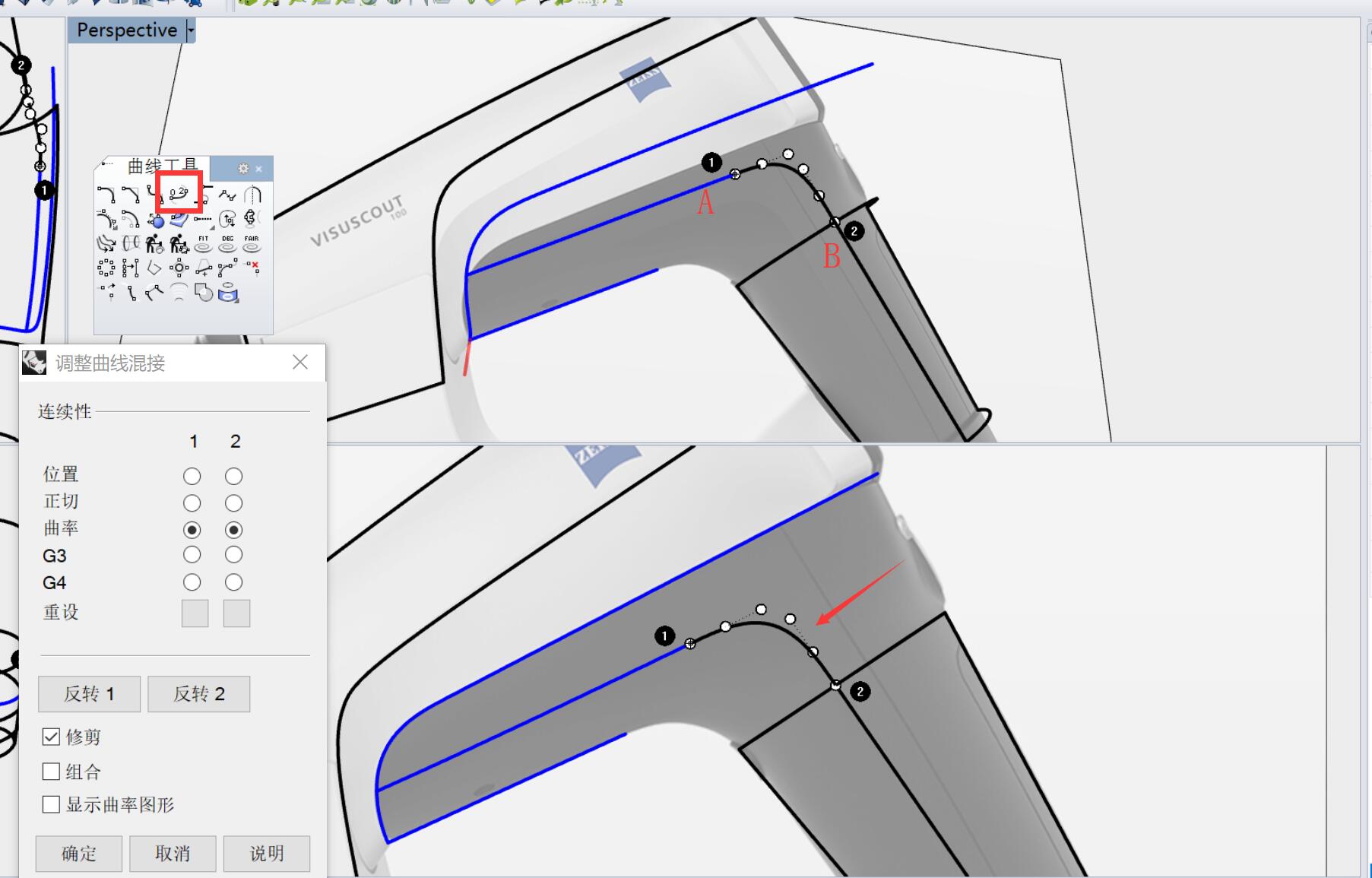

如图在A和B之间，同样混接出过度线，
注意根据侧视图调整混接形态。
同上操作，混接出如下曲线。
同上操作，混接出如下曲线。

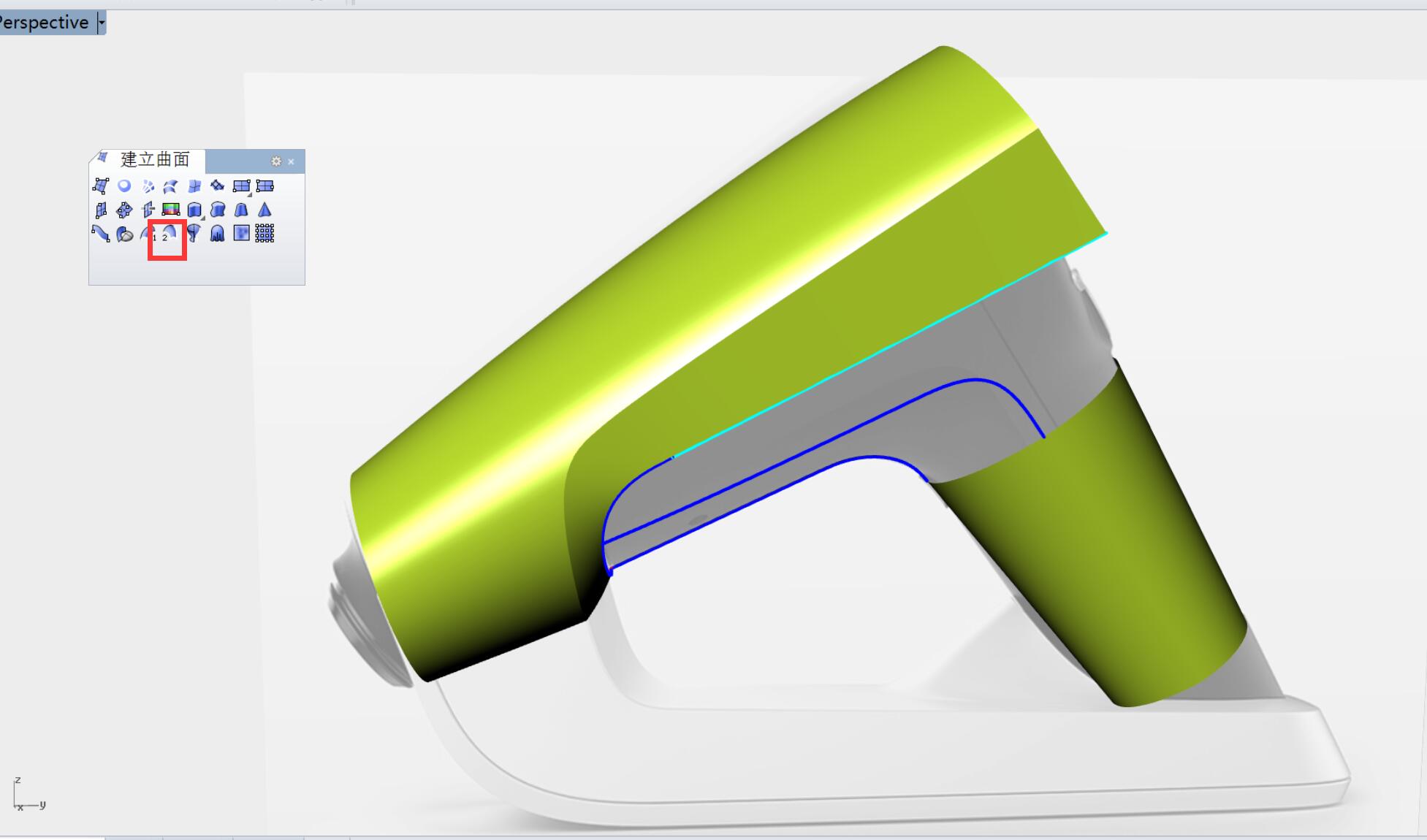

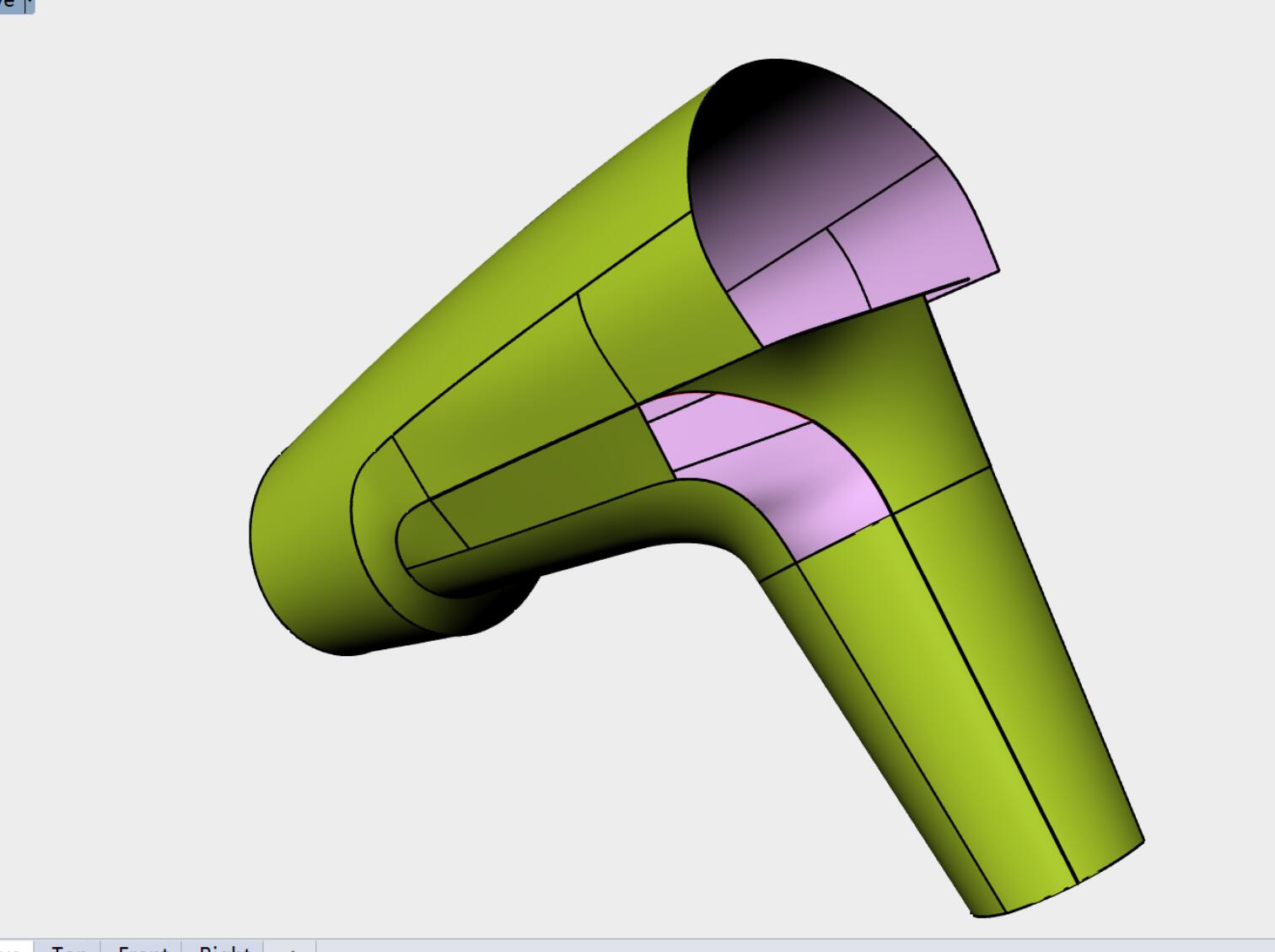

在两线之间，端点处加入断面，用双轨或4边成型工具生成曲面。
以结构线方式对曲面进行切割

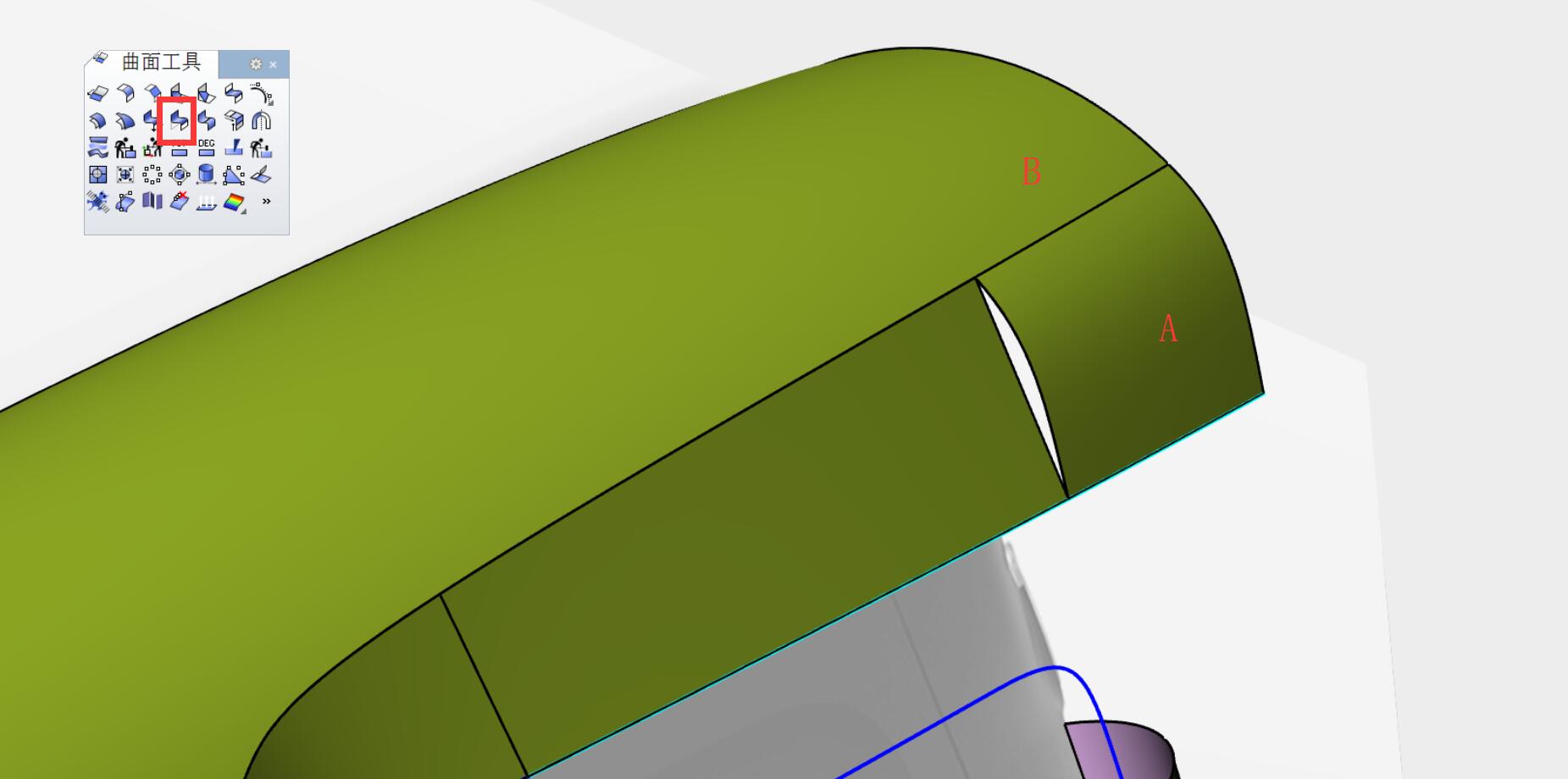

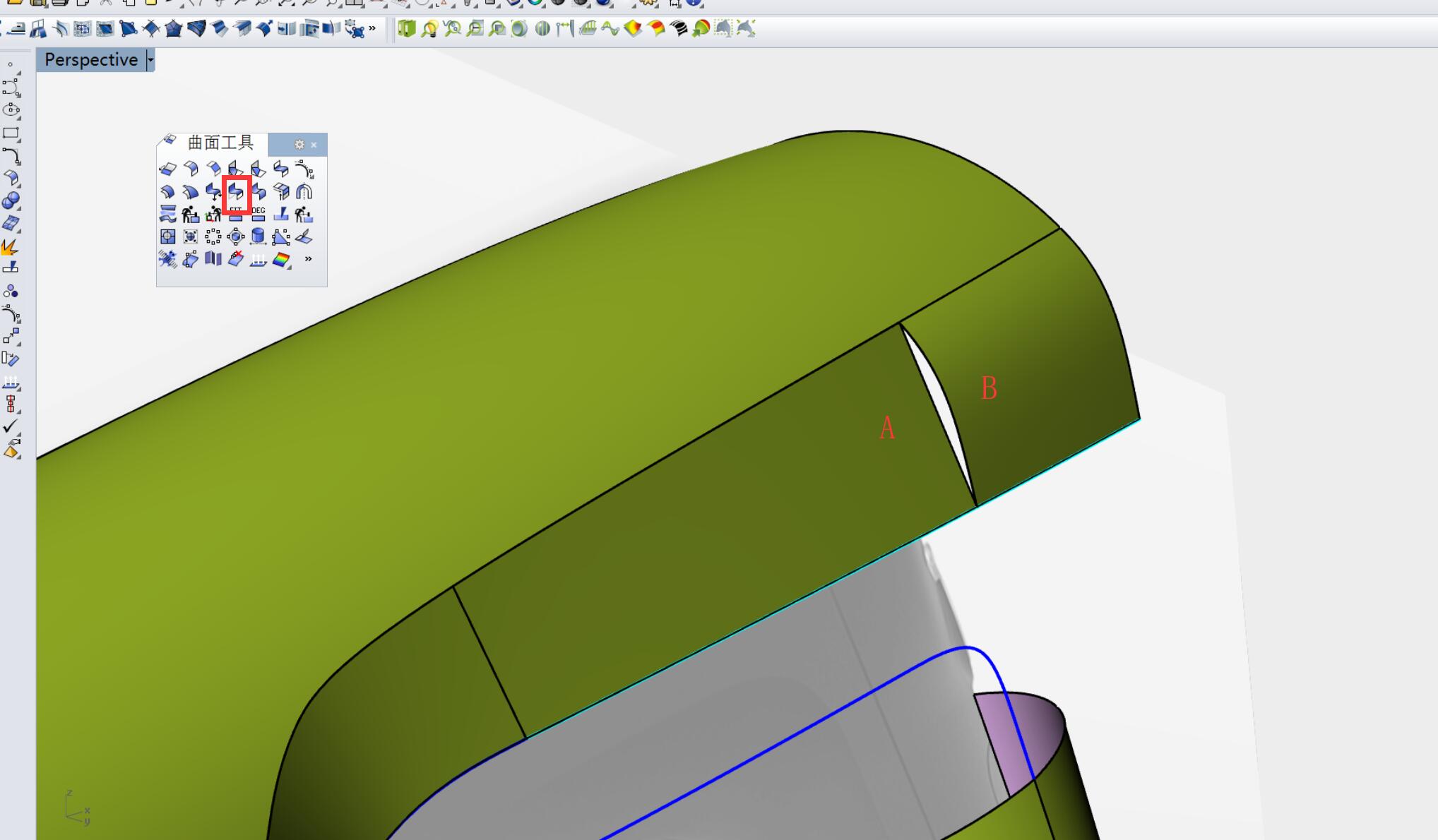

分别用曲面A衔接曲面B（曲率连续）
曲面相接处便生成一个渐消线

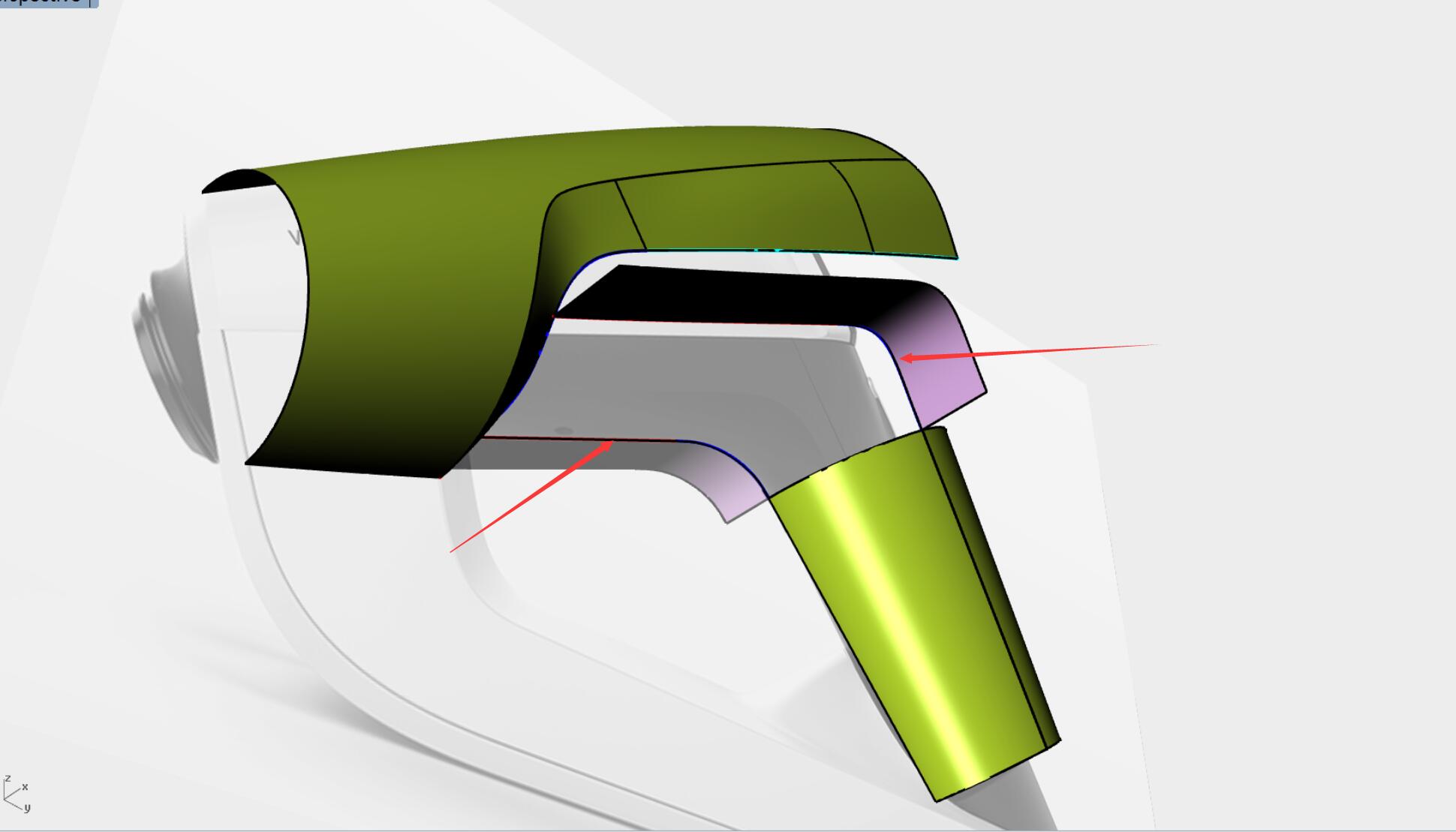

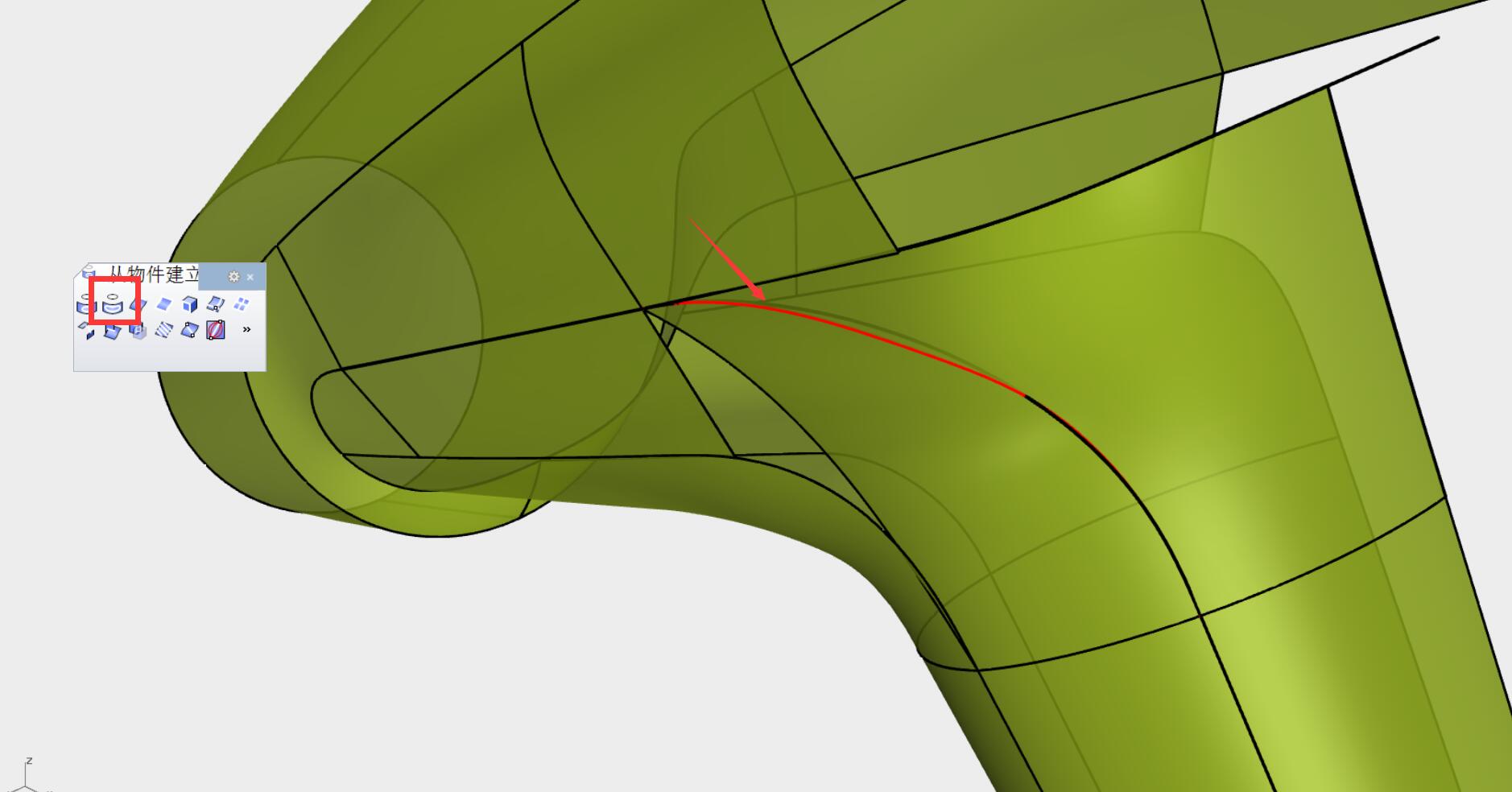

如下图：挤出2个参考面，

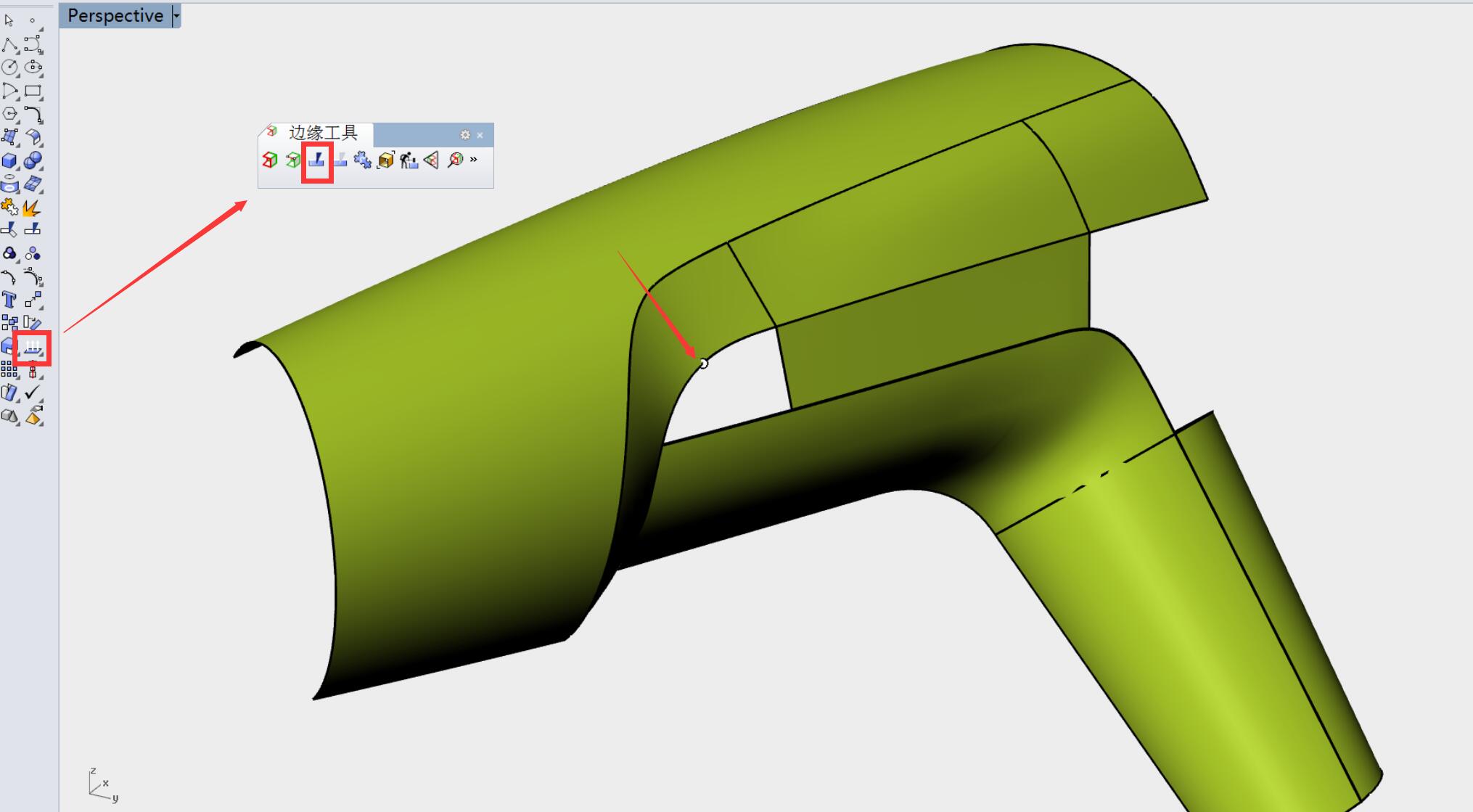

用混接工具（命令栏选择：连锁边缘）多边混接，
A边缘为位置连续，B边缘为相切连续，
生成过度曲面（看通过加入断面限制结构线走势）。

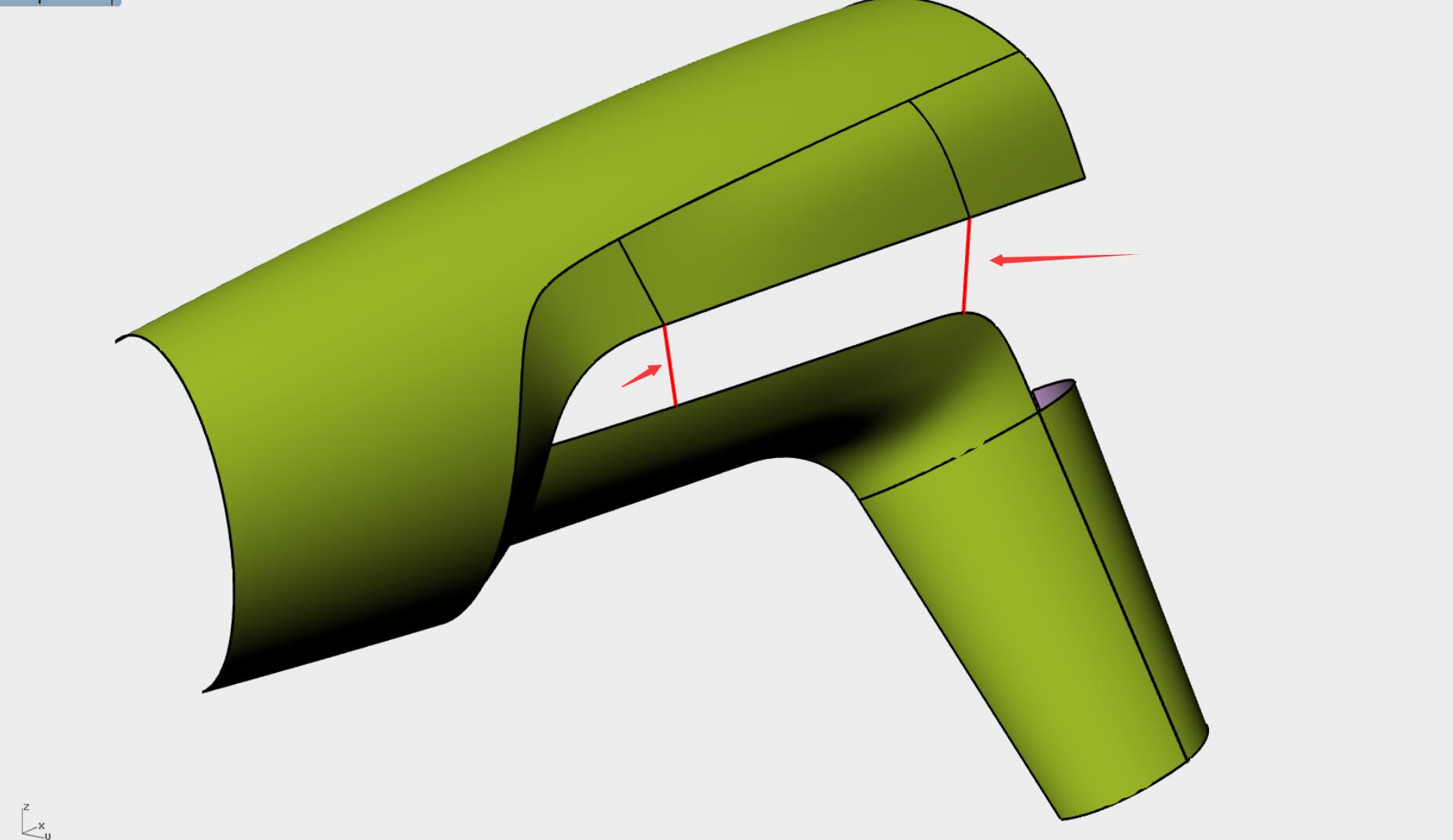

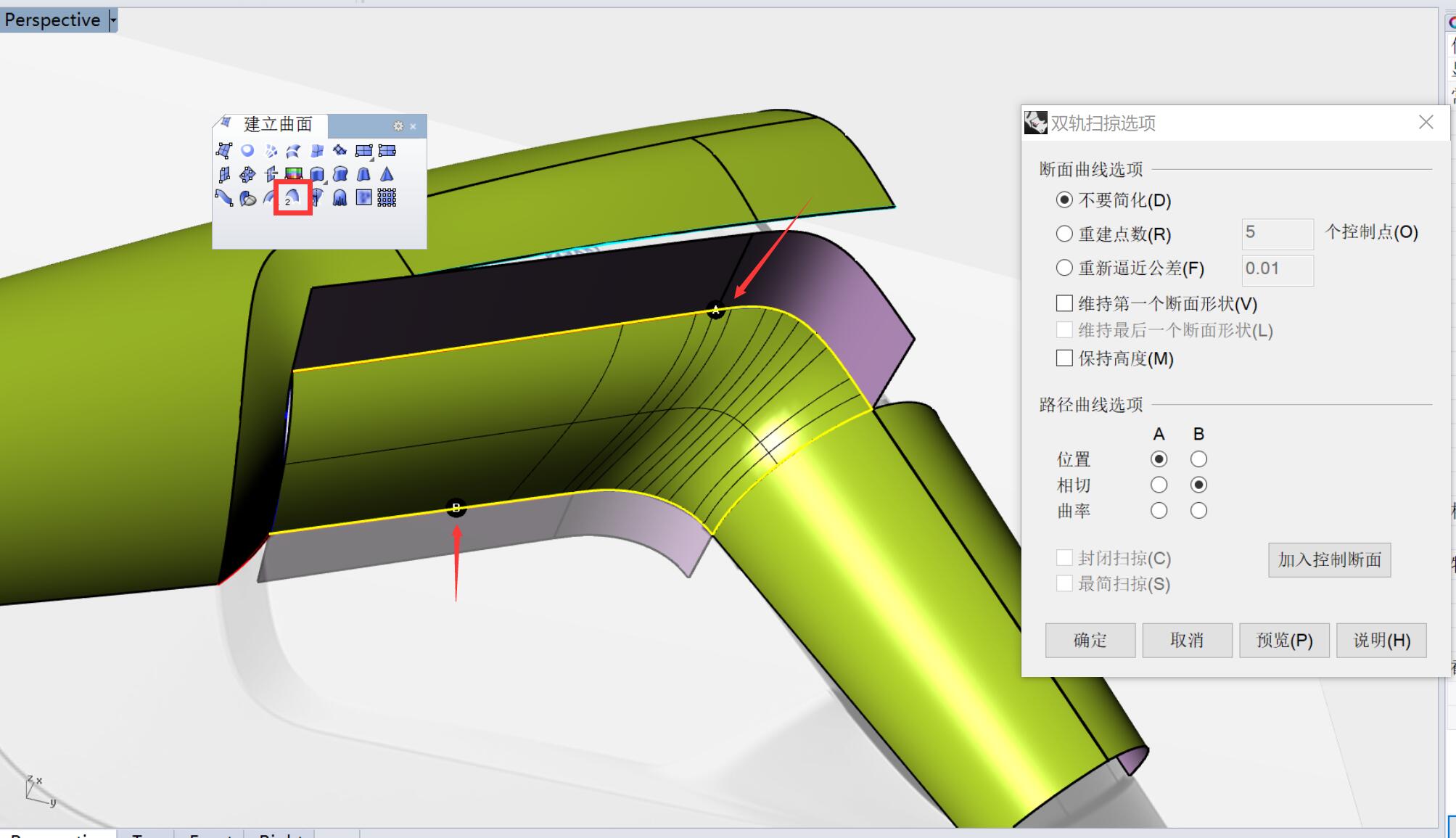

在两曲面之间加入断面，双轨生成曲面。
在中间挤出一个辅助面，对两面边缘进行混接，
并调整混接造型如下图。

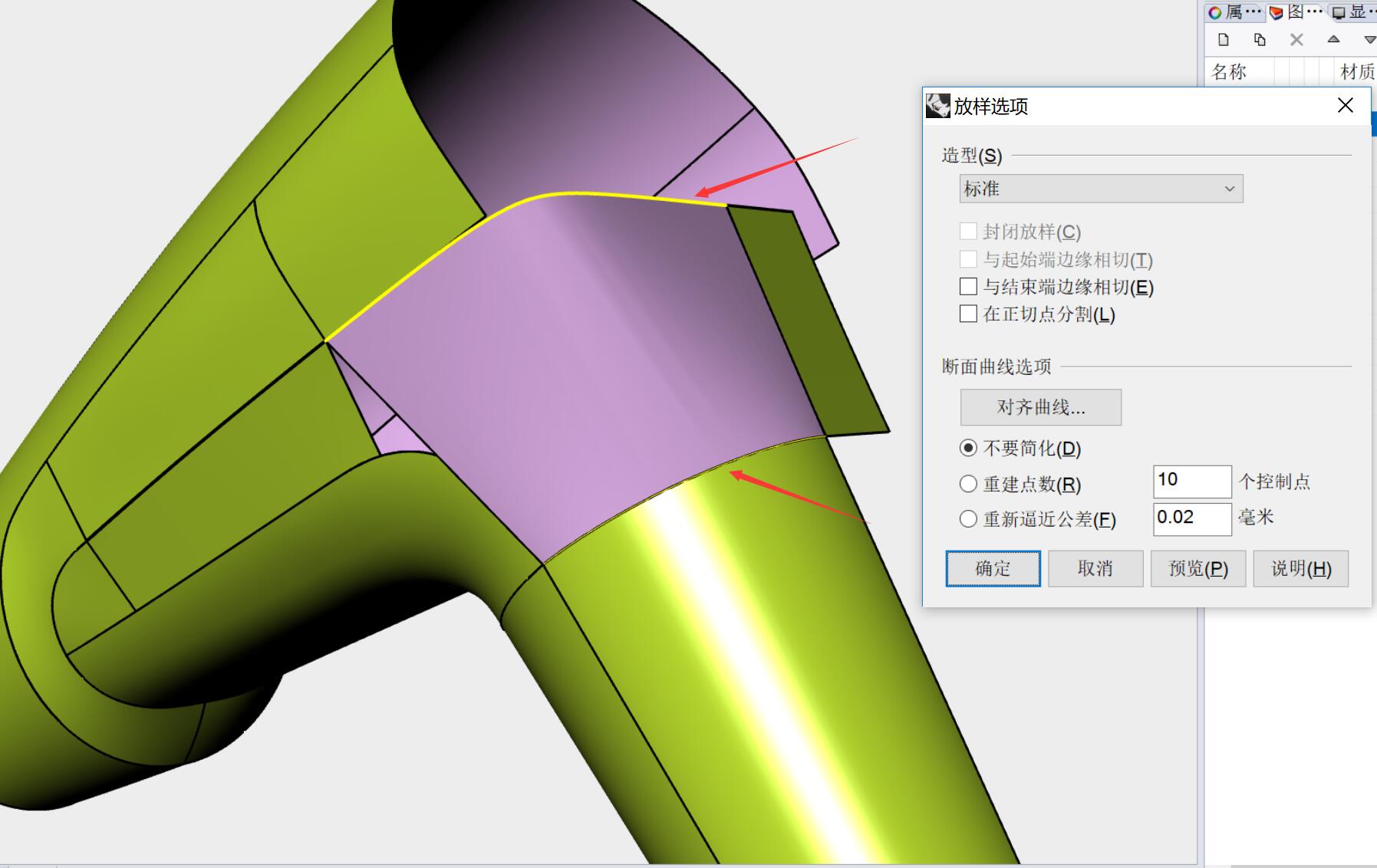

用放样命令，生成如下曲面。

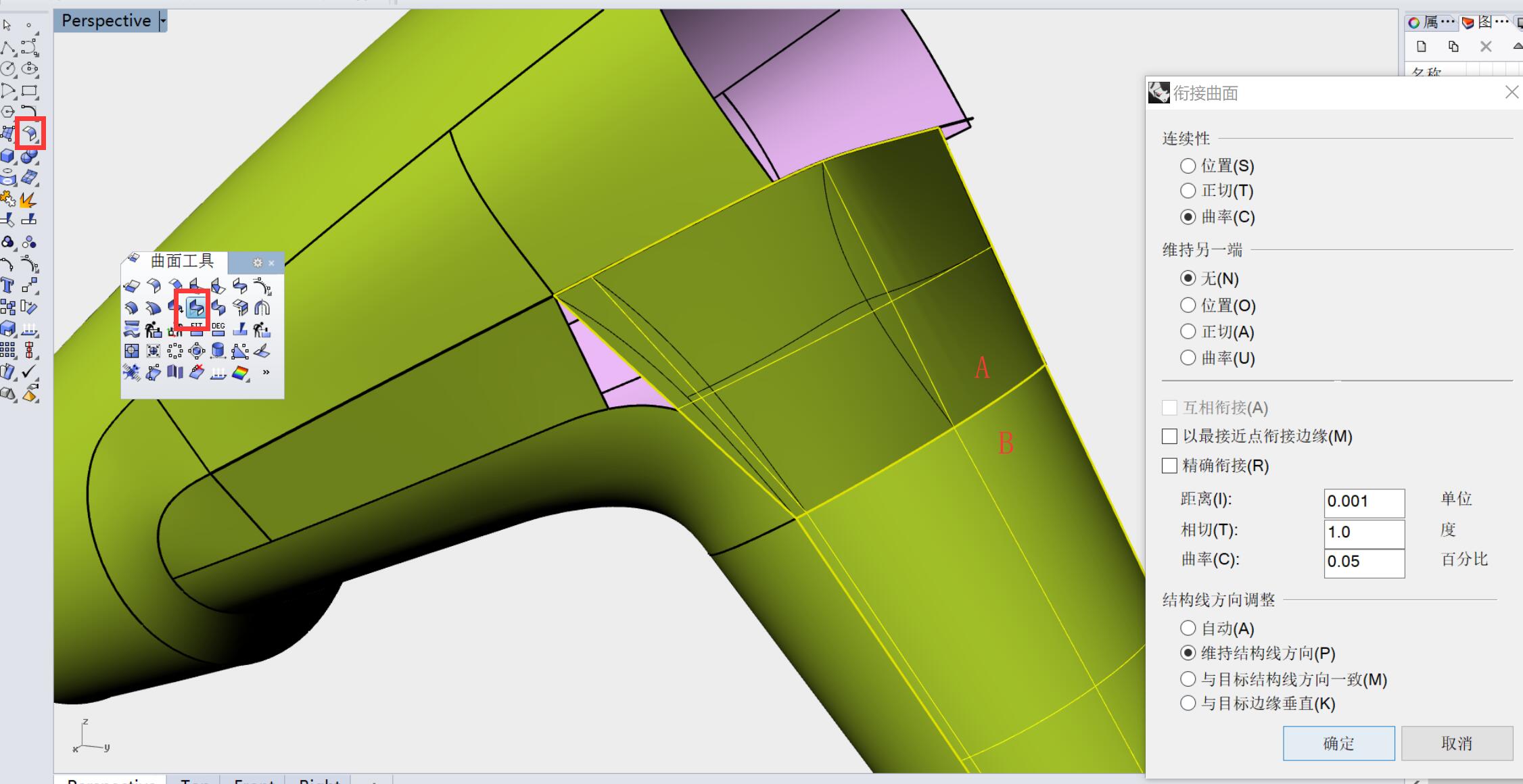

用曲面衔接命令，用曲面A衔接曲面B(曲率连续）

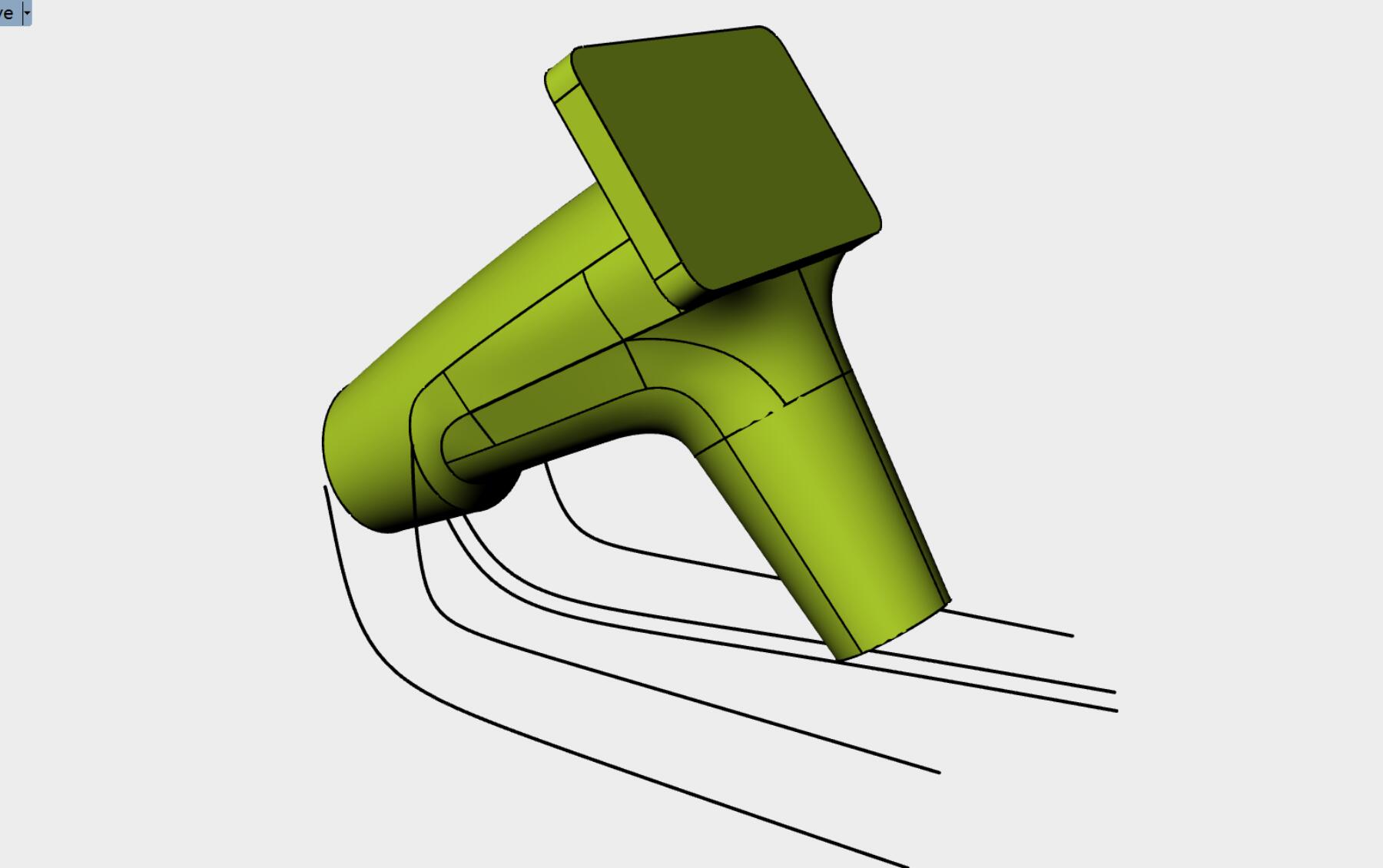

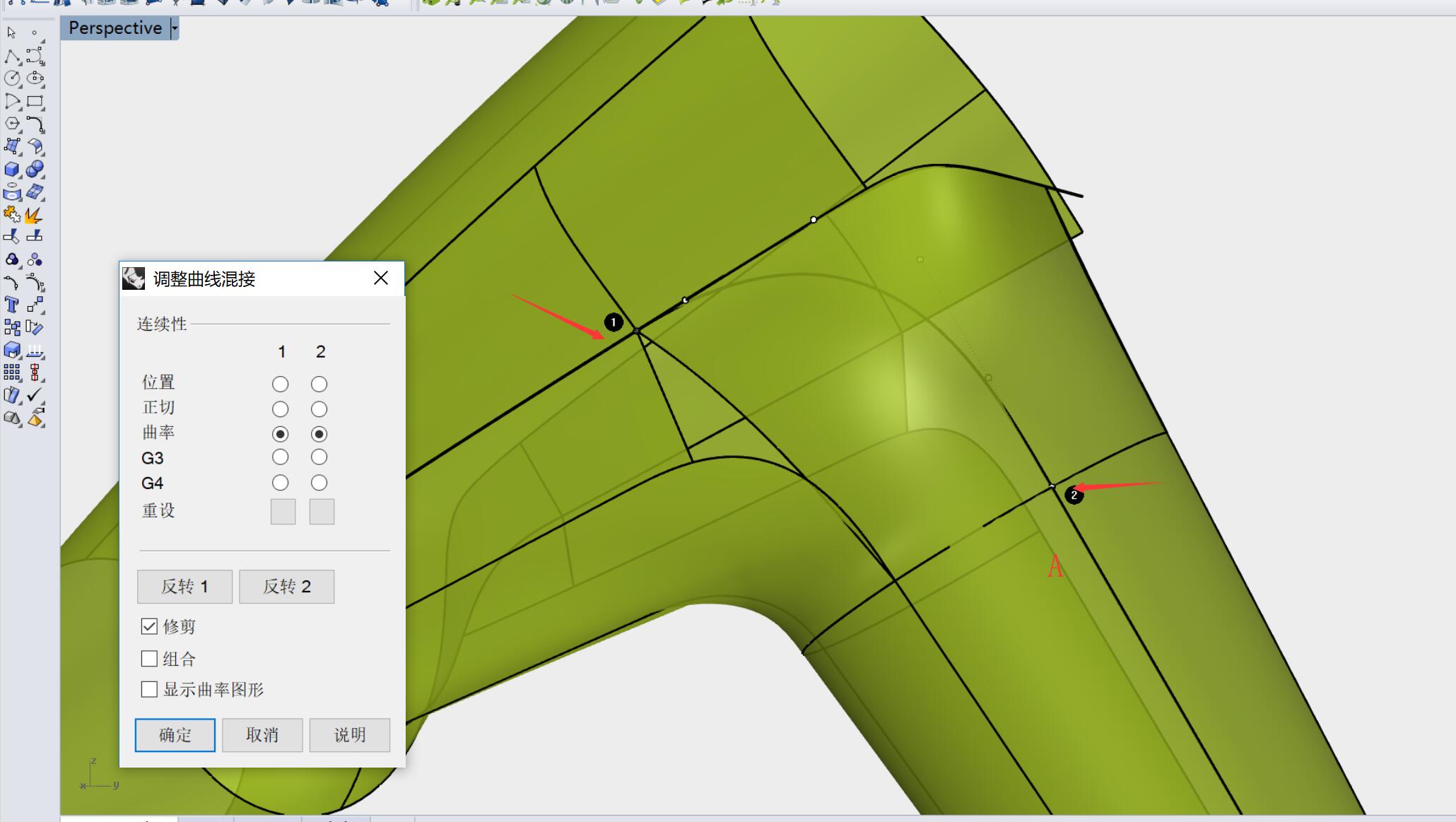

在曲面A上提取一根结构线，如下图，
用提取的结构线混接对应的曲面边缘，
混接处过度曲线。
用拉回命令，将混接得到的曲面拉回至曲面上，
最后用拉回的曲线将曲面修剪。

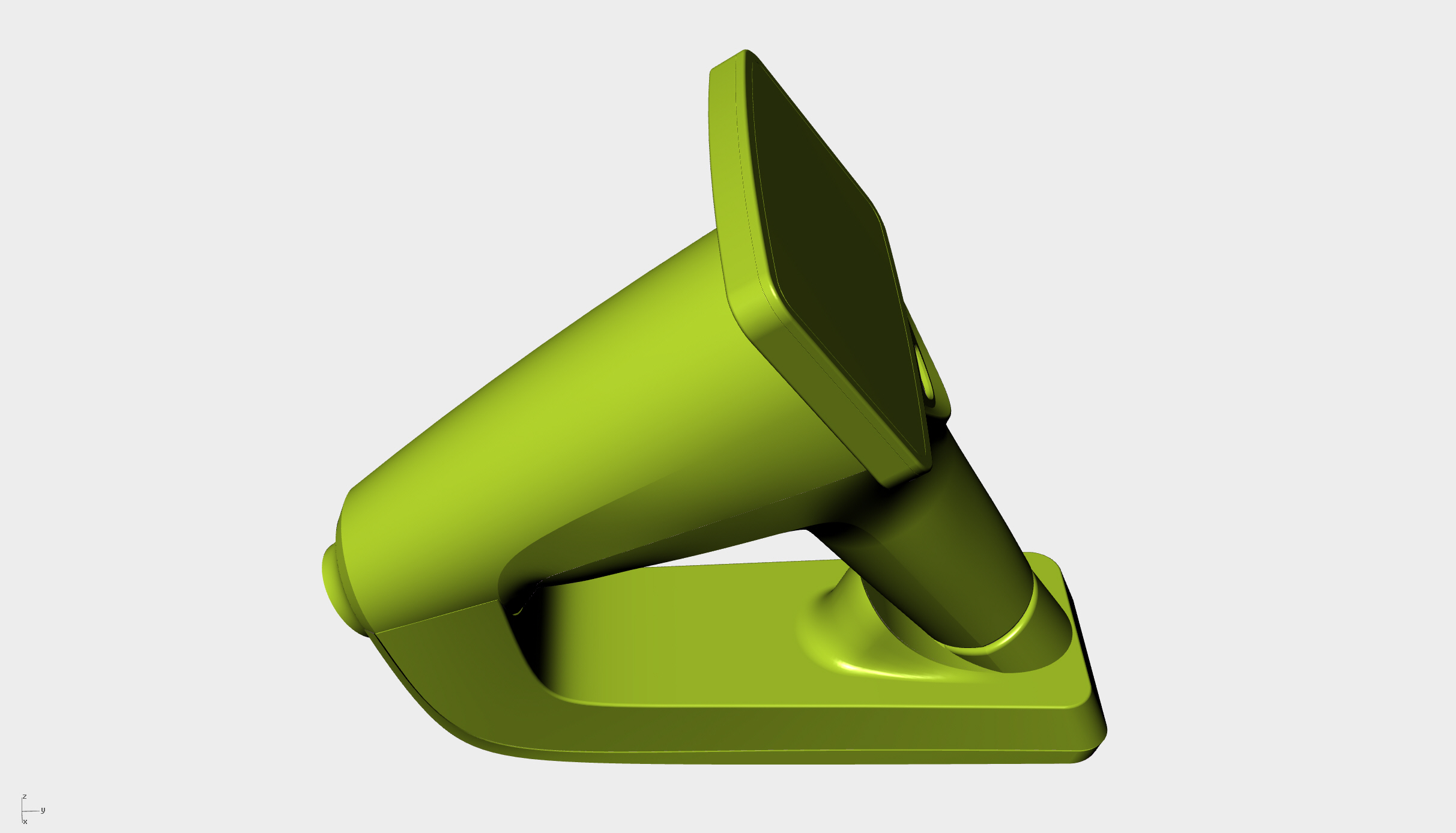

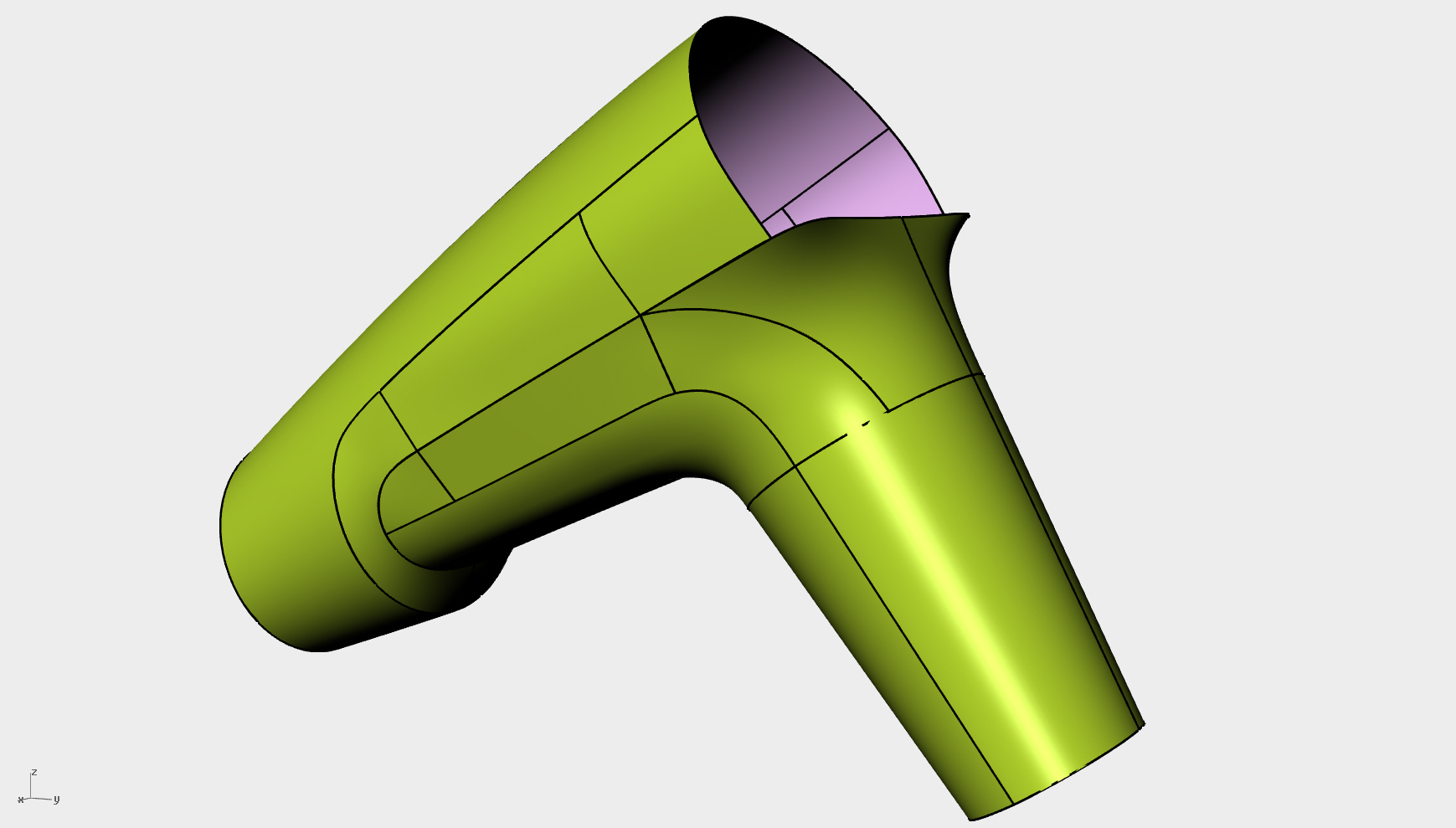

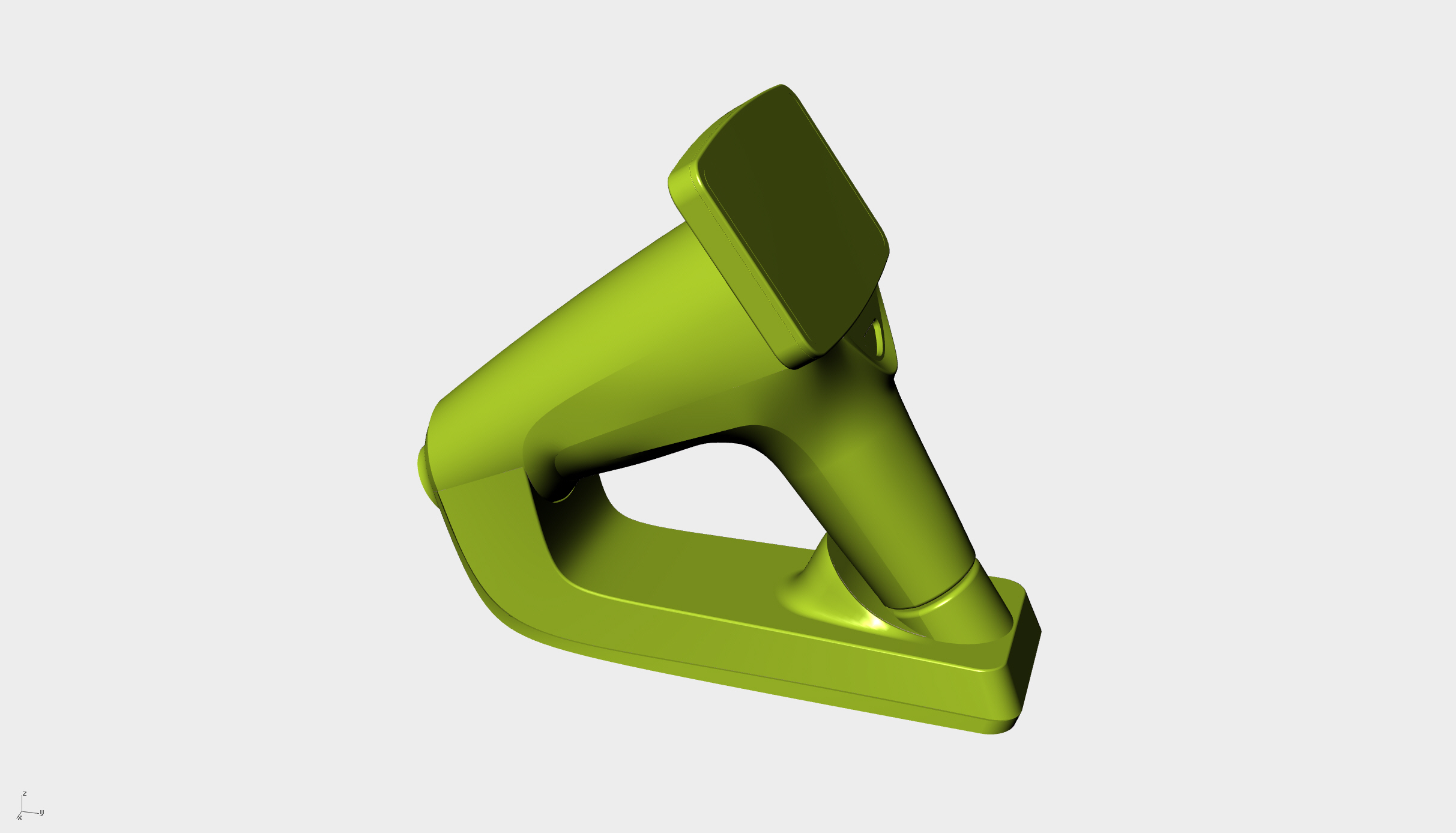

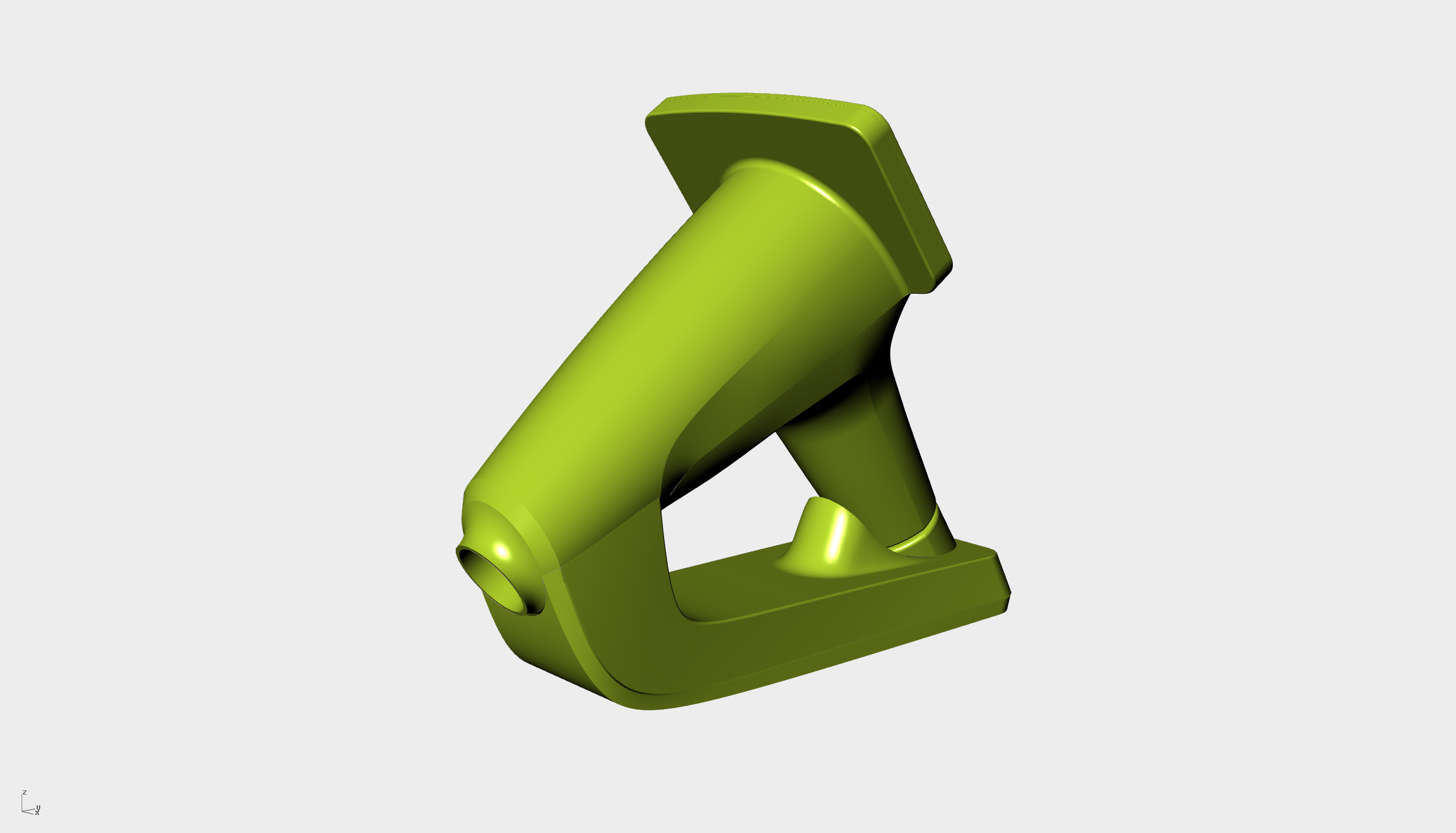

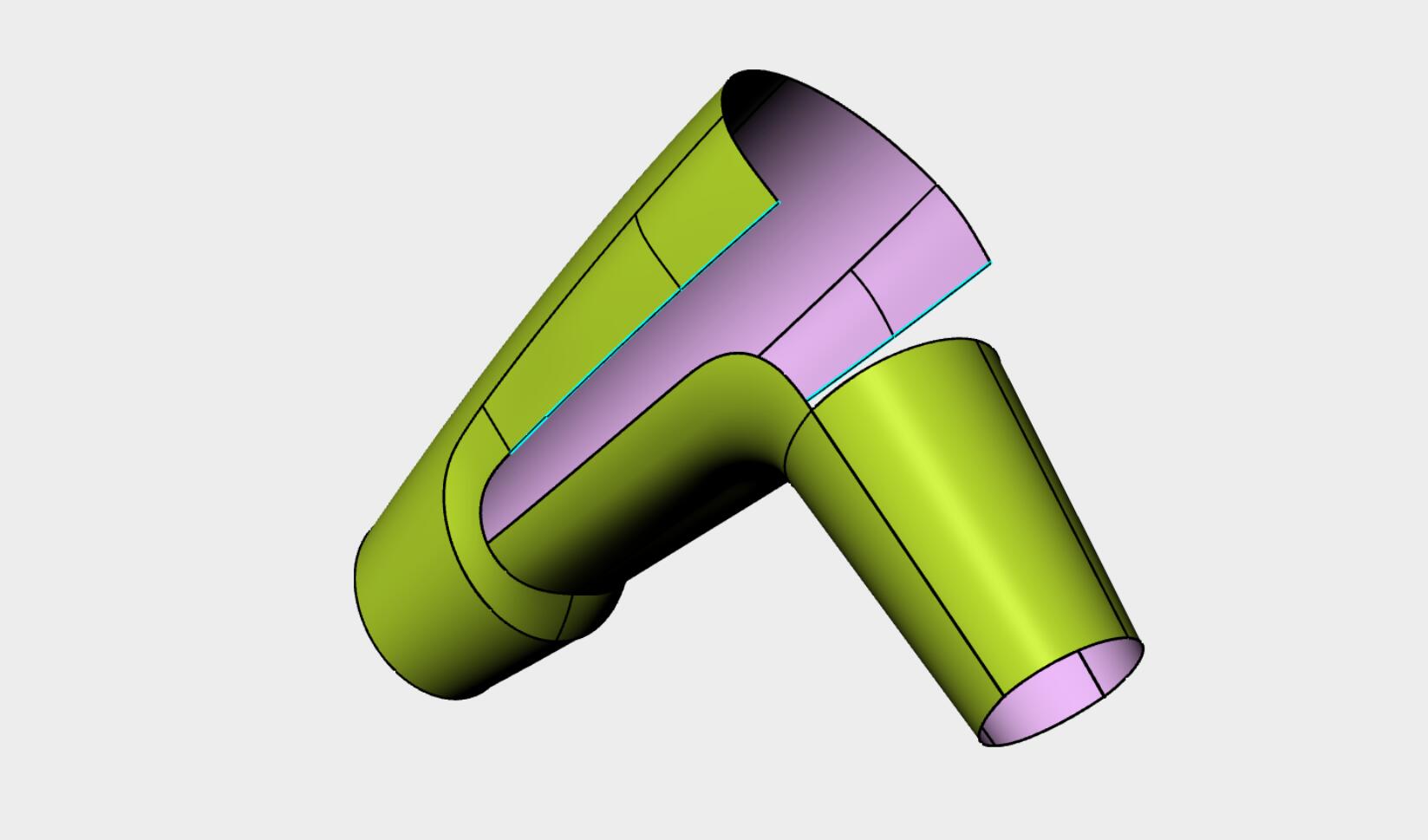

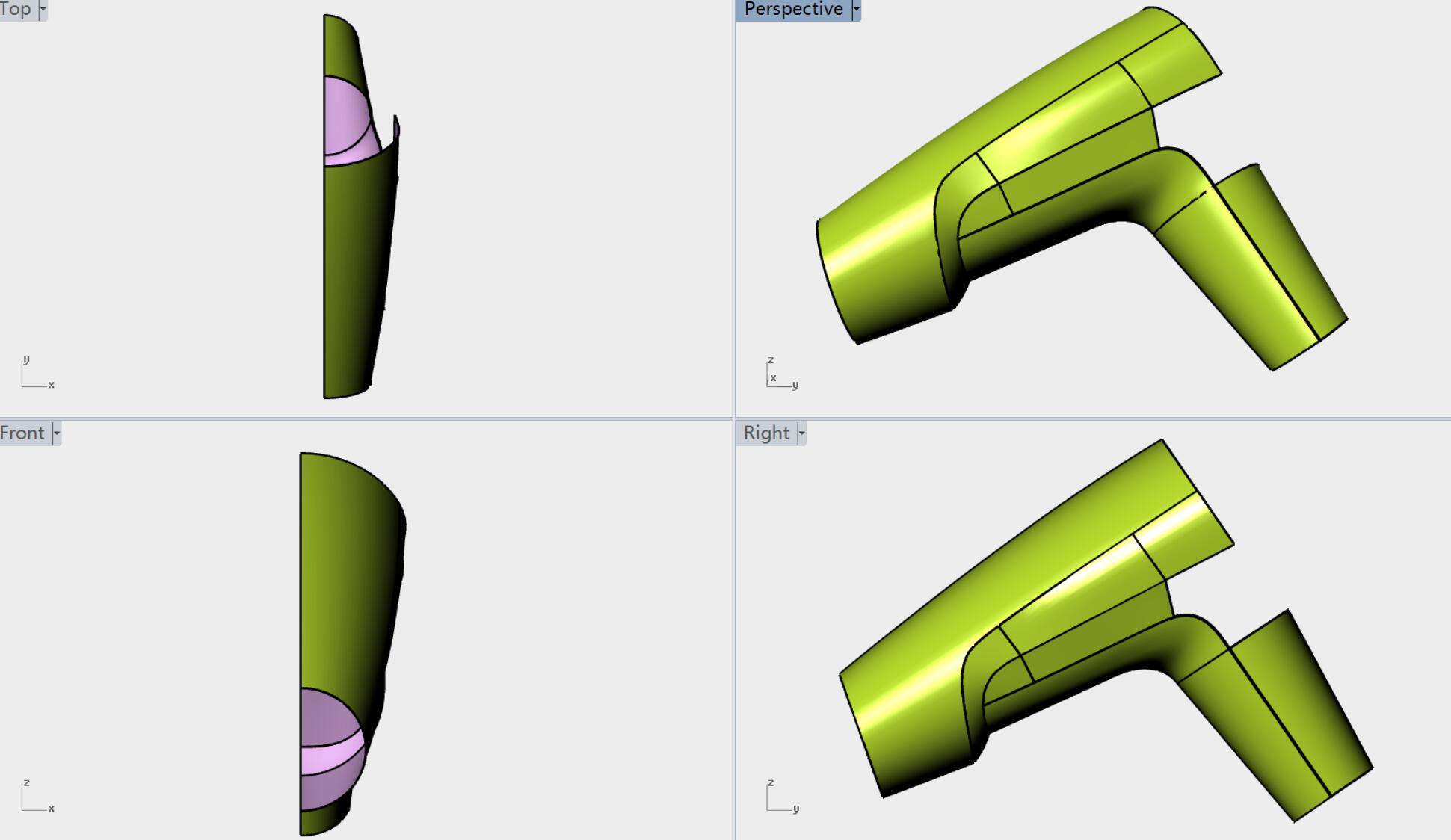

用双轨或4边工具生成最终曲面，
并进行曲面衔接，达到相应的连续性即可。
后续细节，在这里就不在多做阐述，留给大家补充、思考。
