概念女鞋建模方法及过程

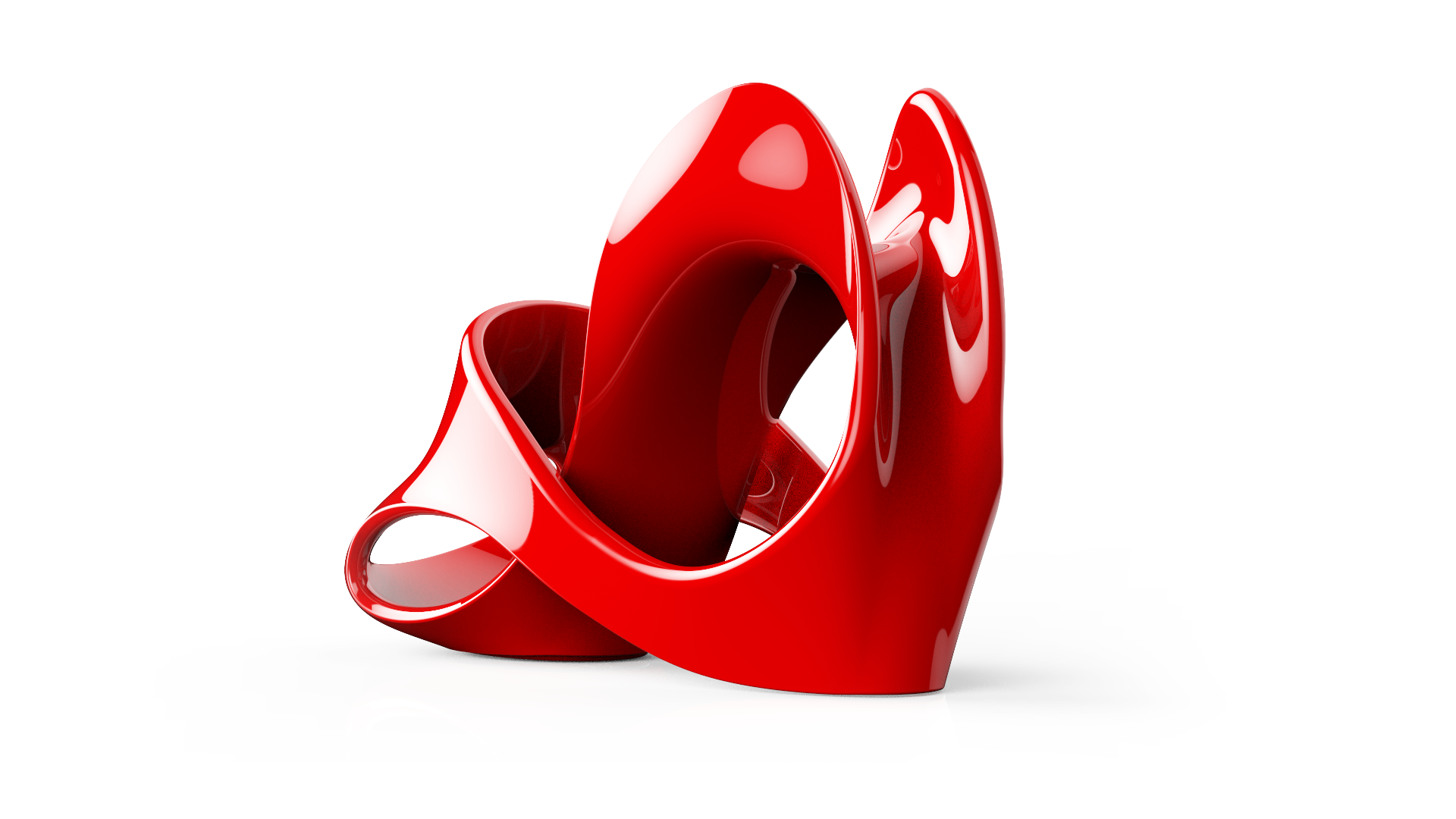

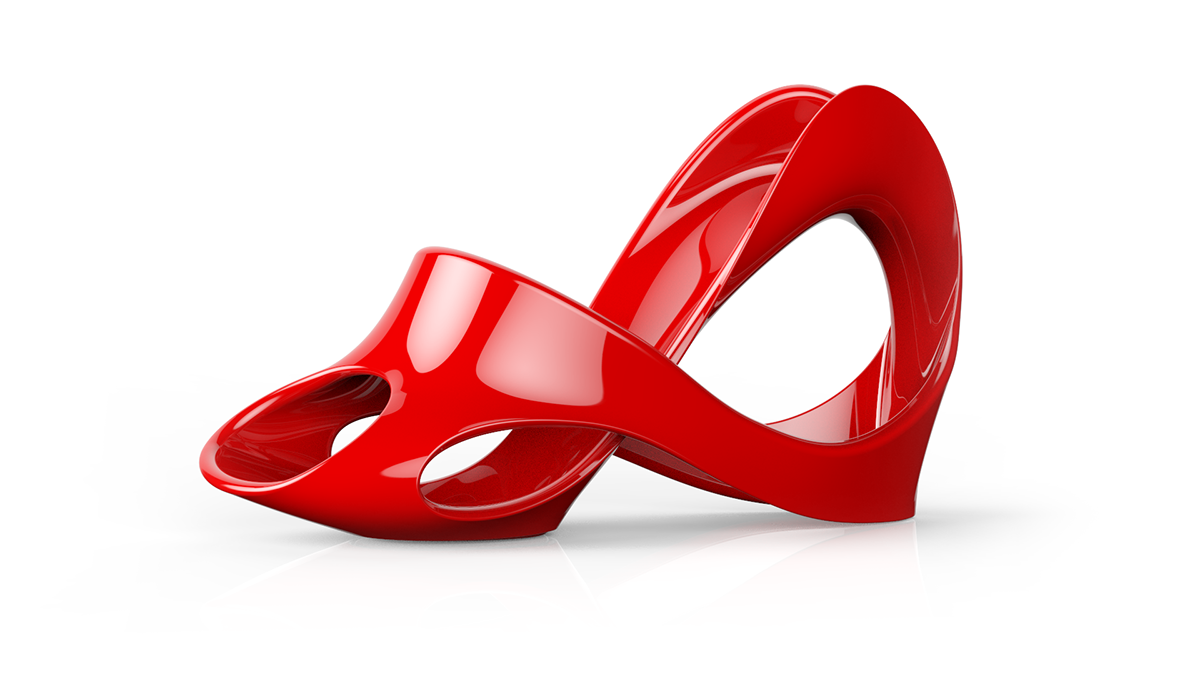

今日分享概念女鞋建模过程

整个产品造型比较有趣，空间感很强，

非常适合拿来做建模练习，在没有三视图情况下，

能把这个产品还原出来，

能加强你的造型空间想象力，

接下来我们一起感受一下吧。

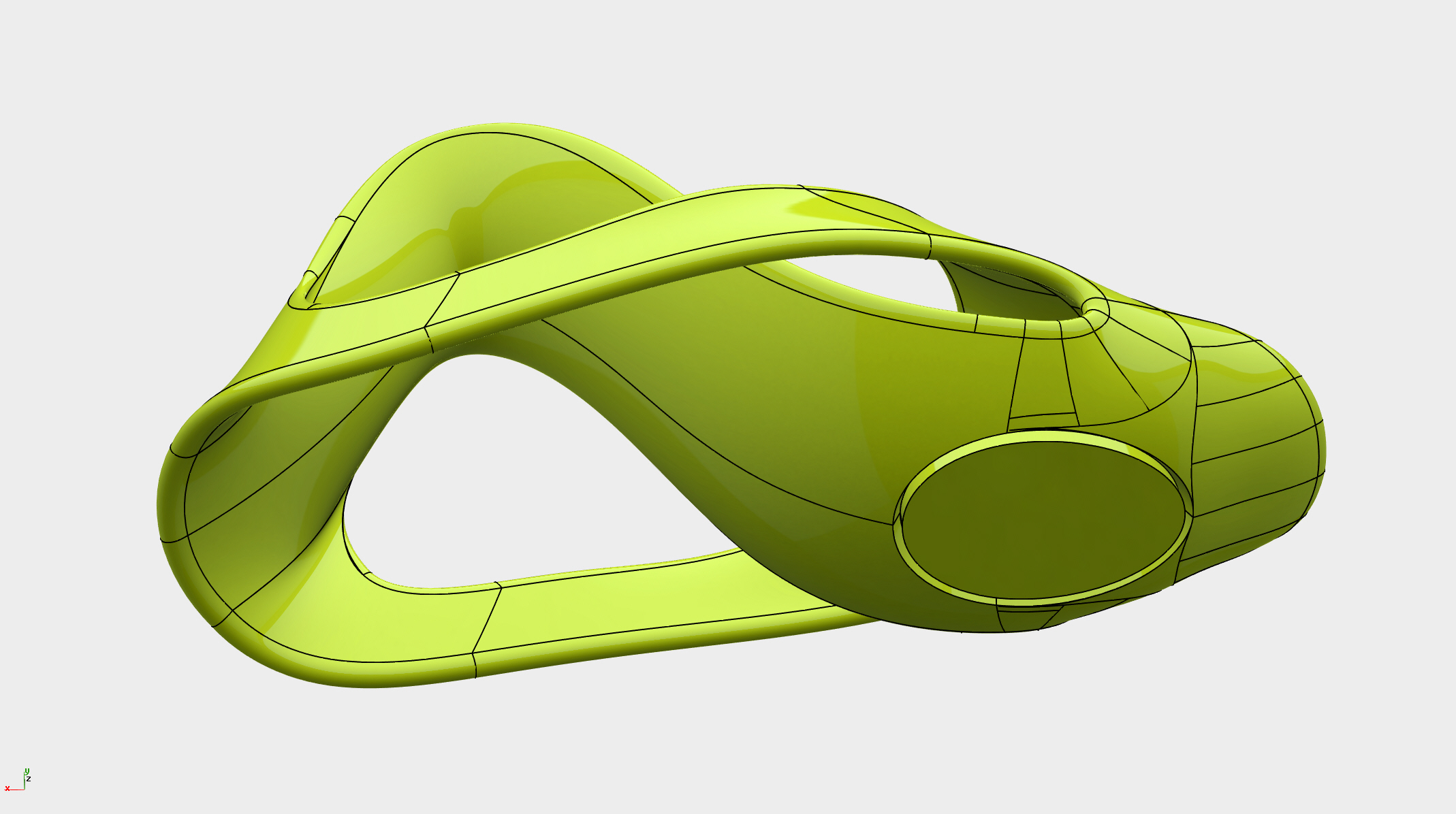

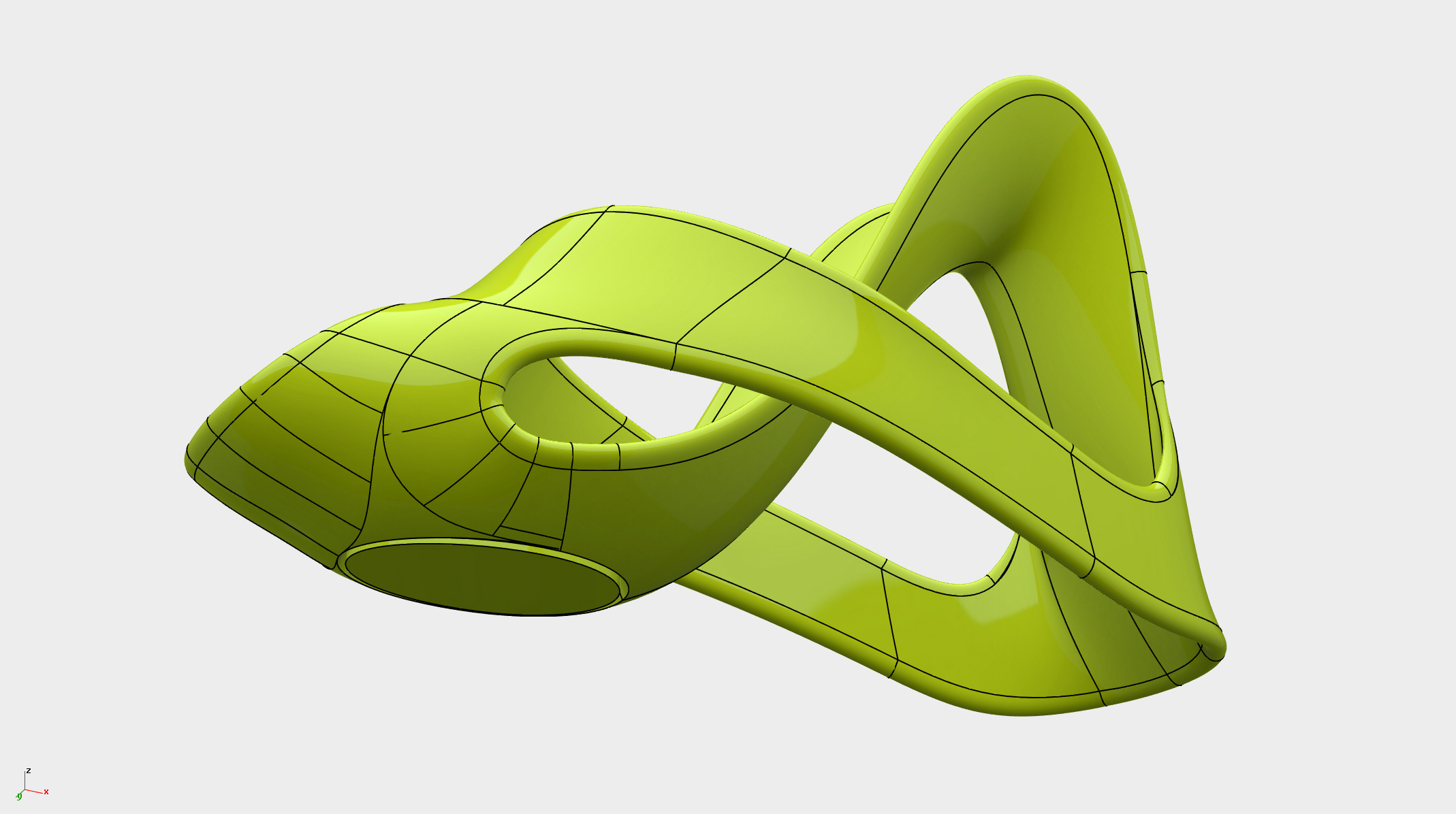

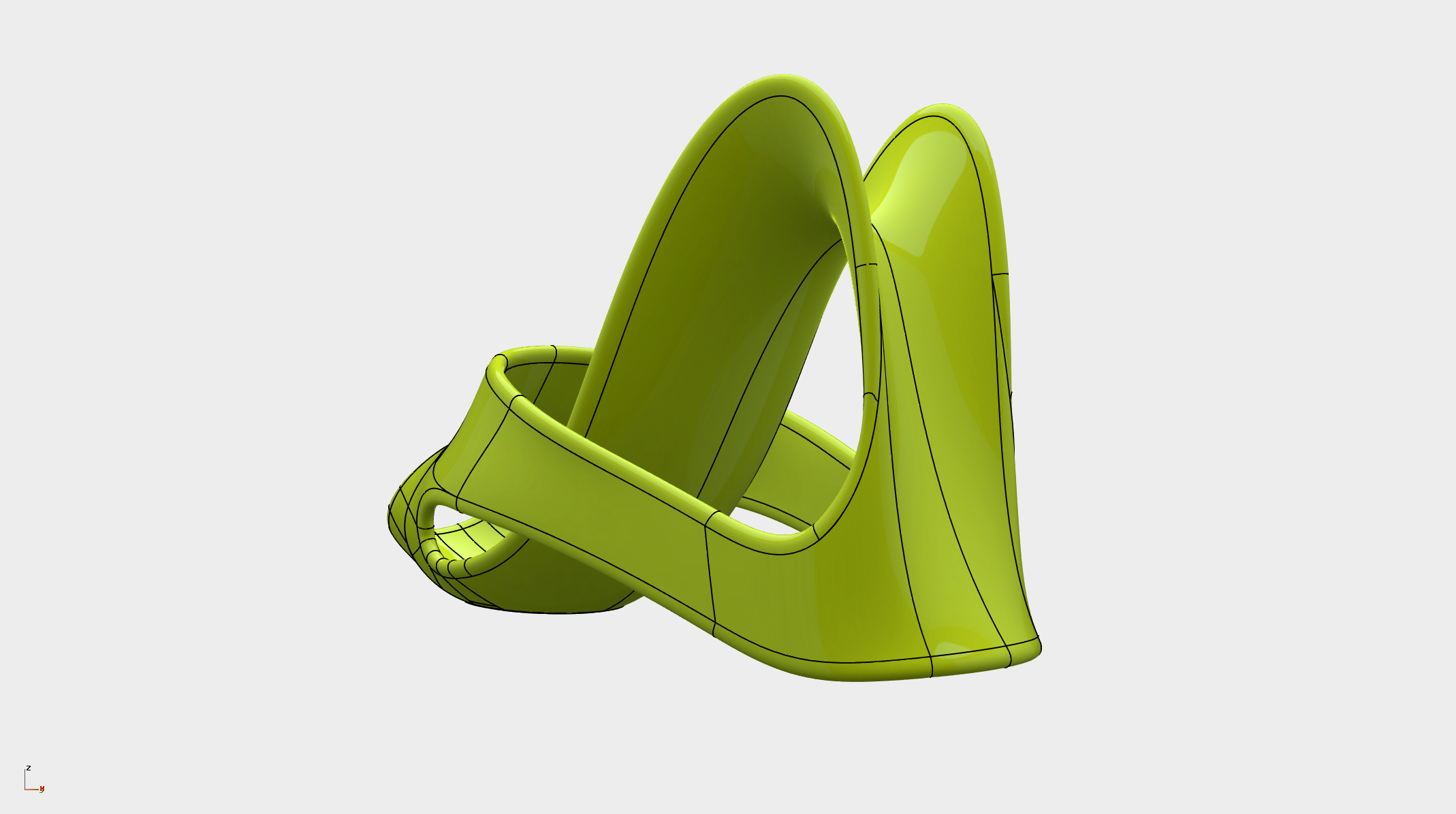

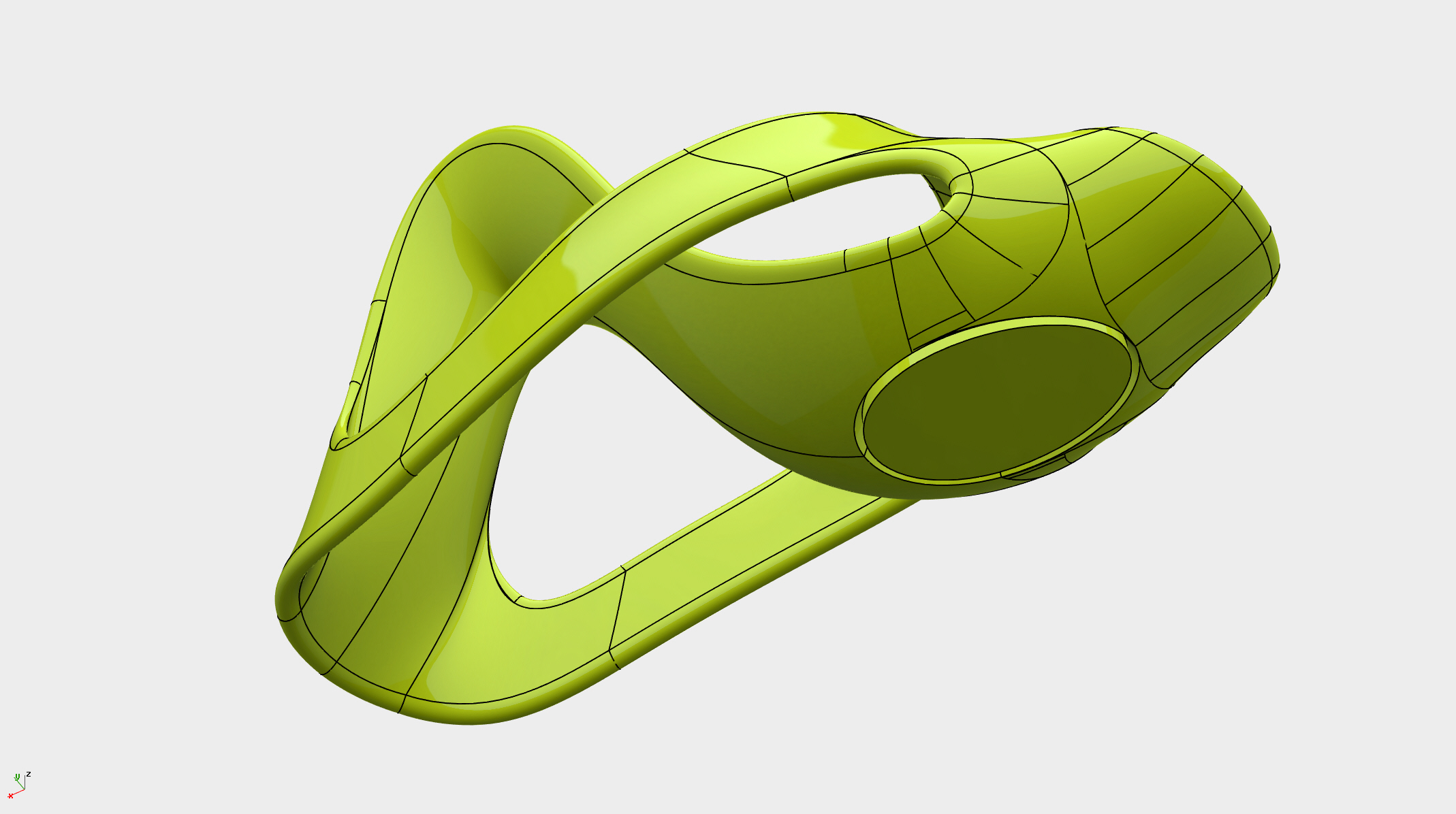

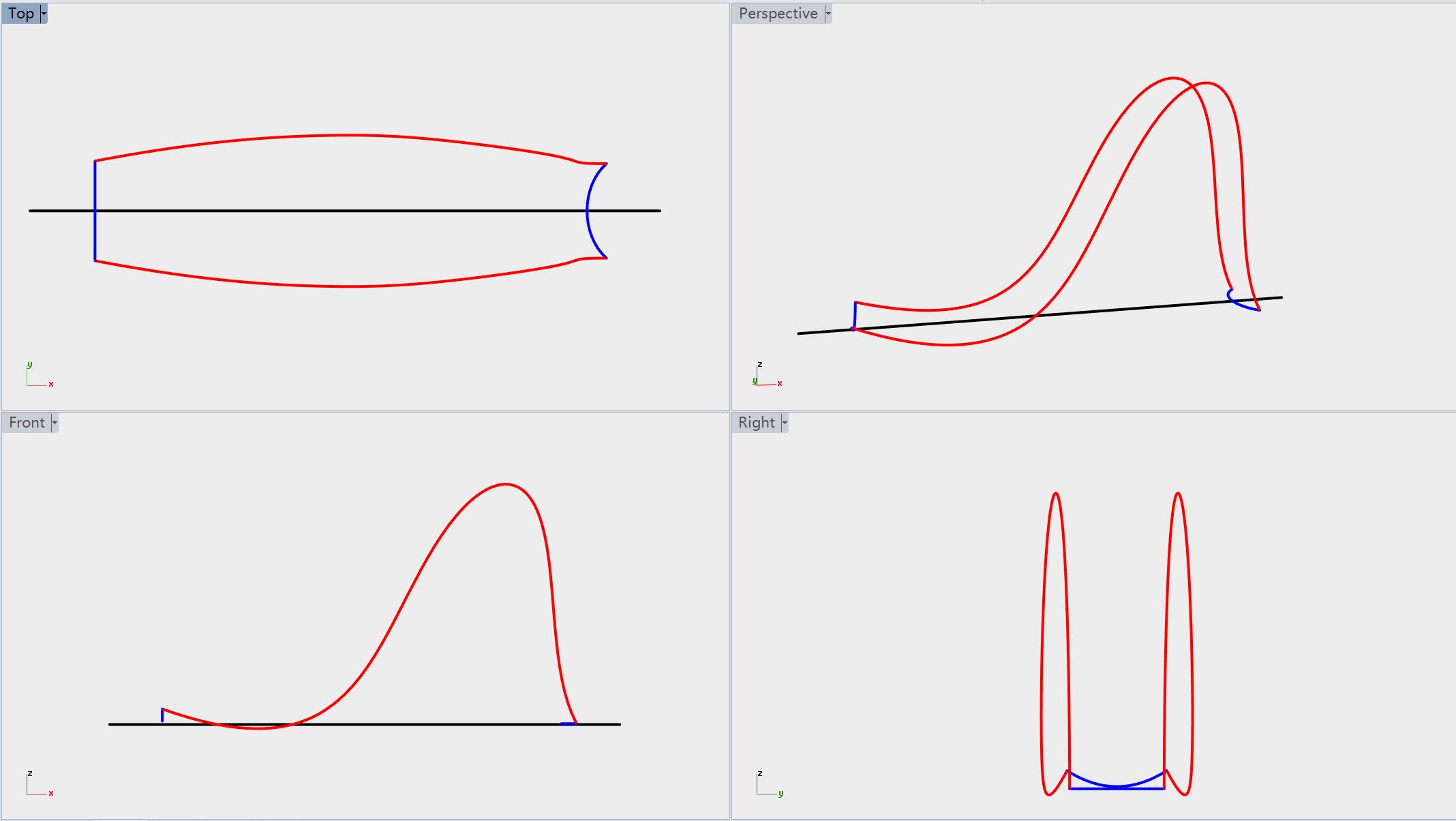

绘制如下4条空间曲线，红蓝线对应阶数及点数，

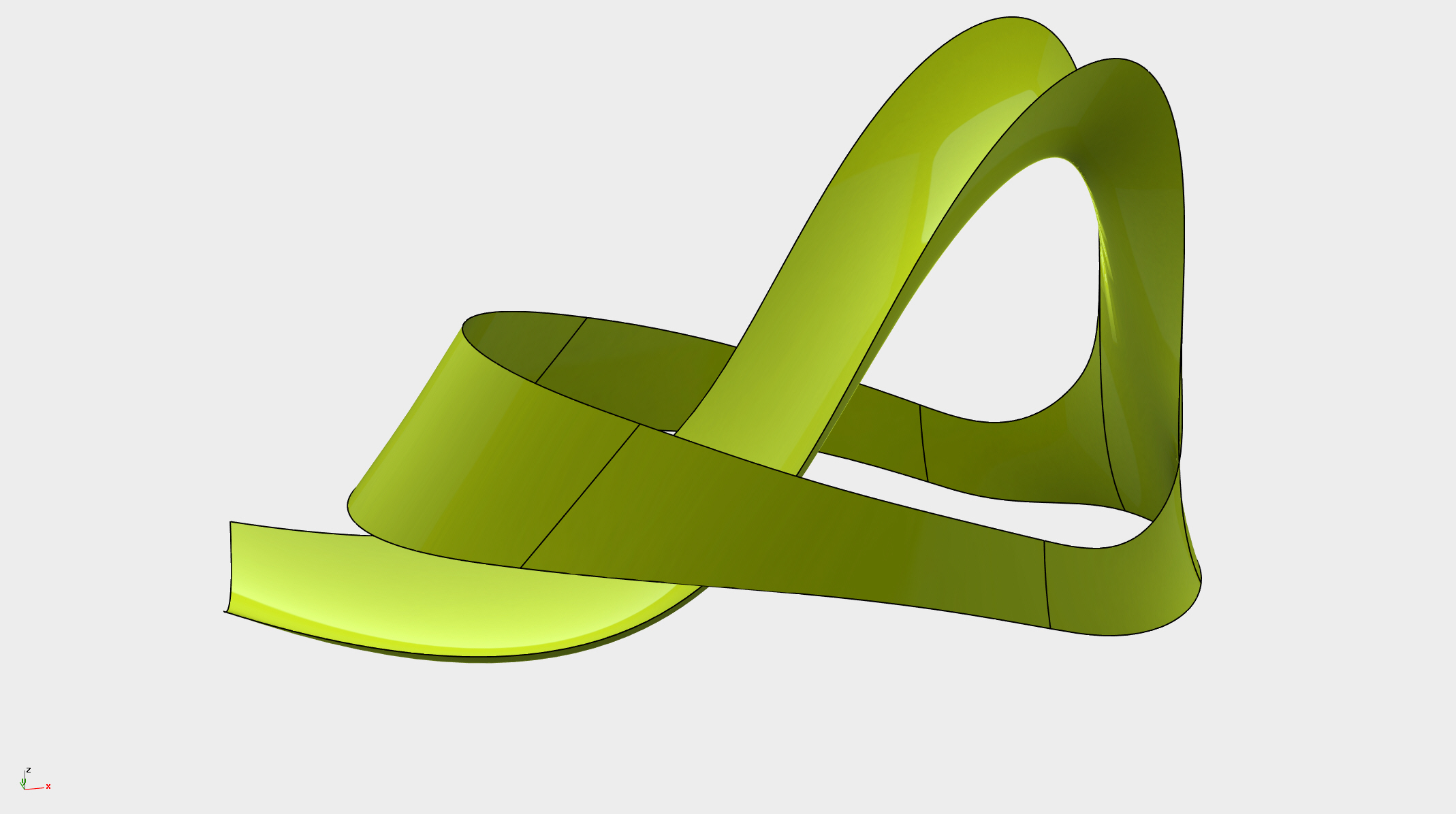

用双轨成型命令构建第一个基础面。

同样绘制如下4条空间曲线，红蓝线对应阶数及点数，

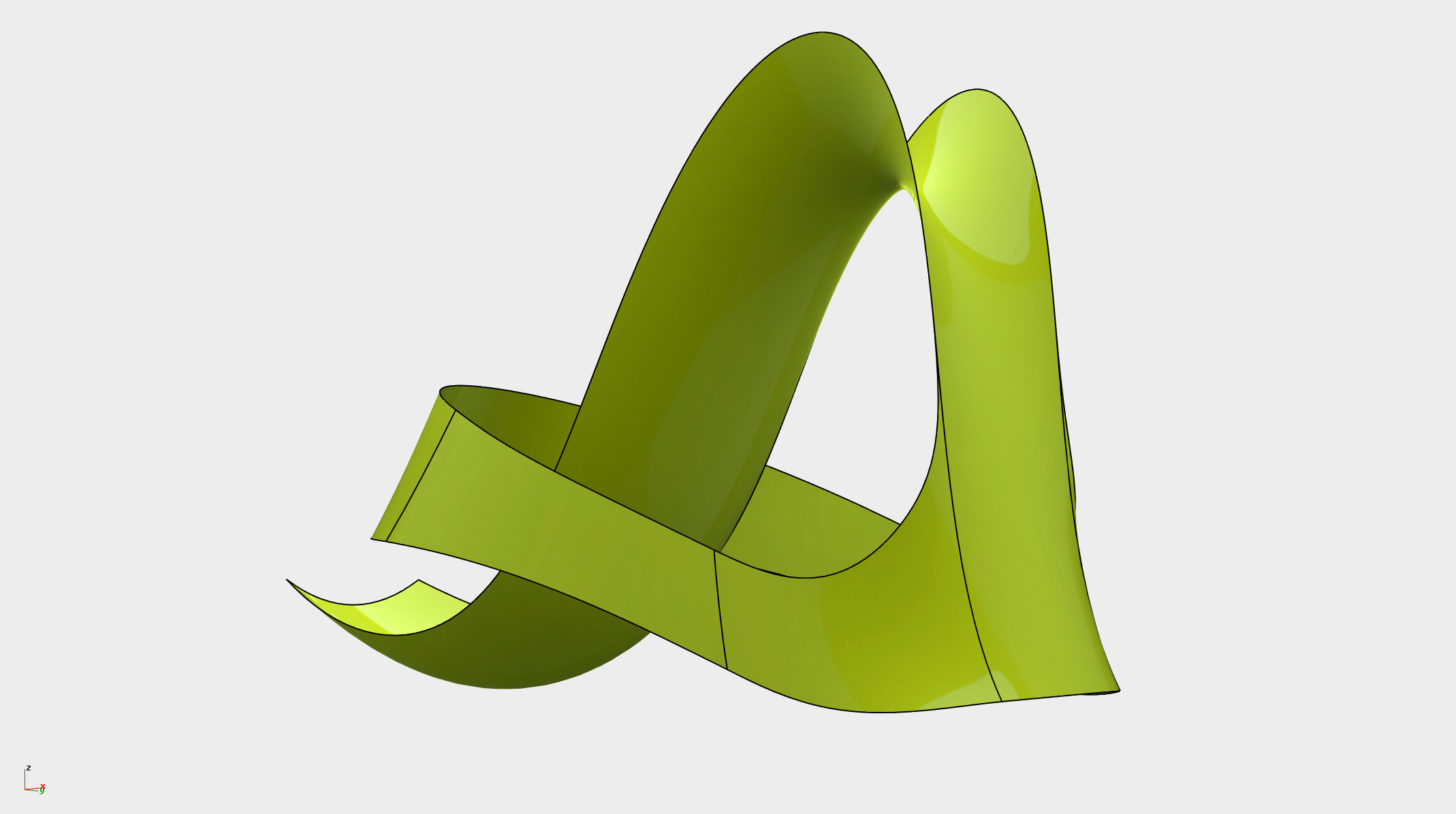

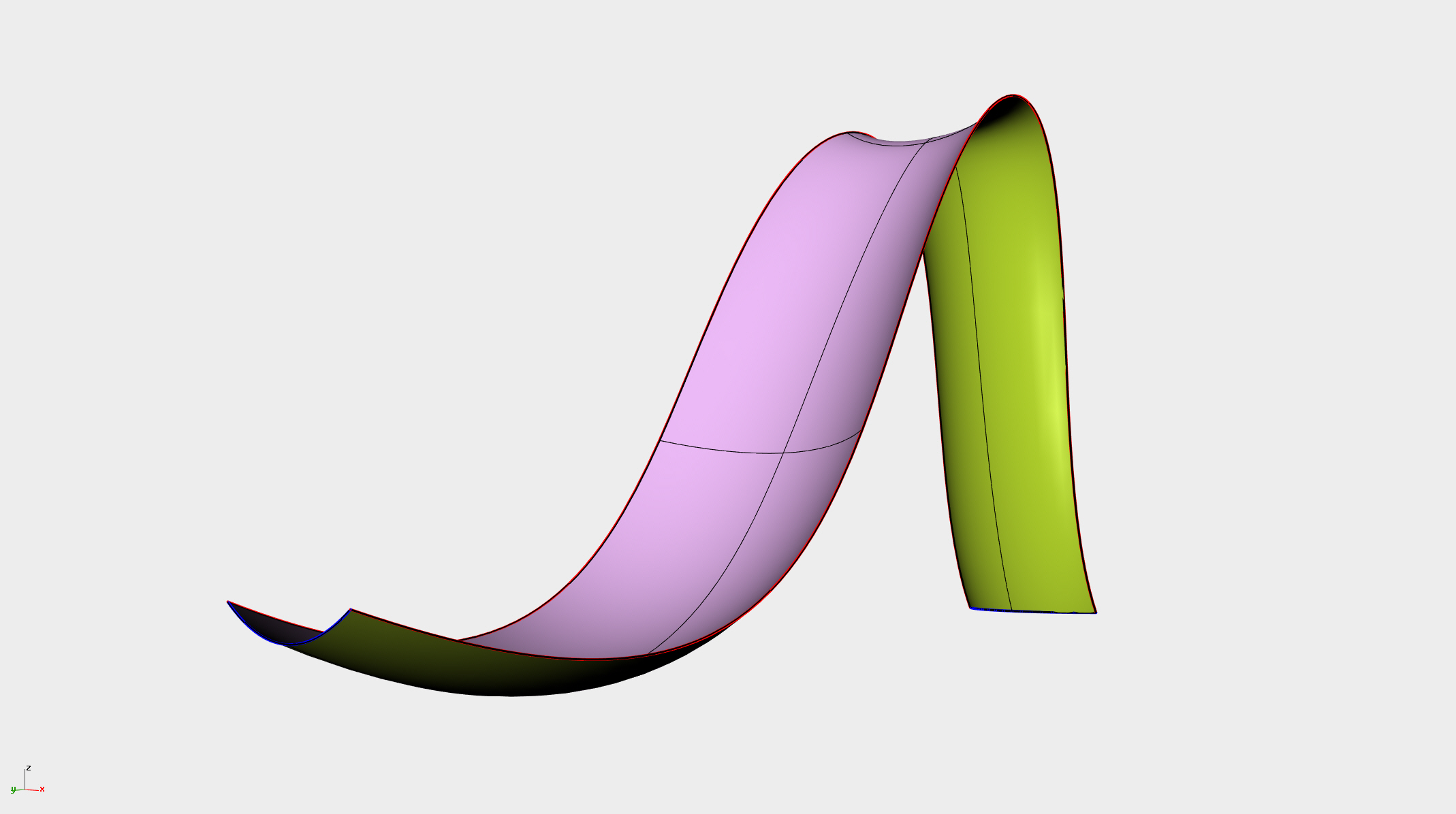

用双轨成型命令构建第二个基础面，完成鞋子两侧造型。

用混接曲面工具在两面中间混接出过度曲面，注意适当调整形态。

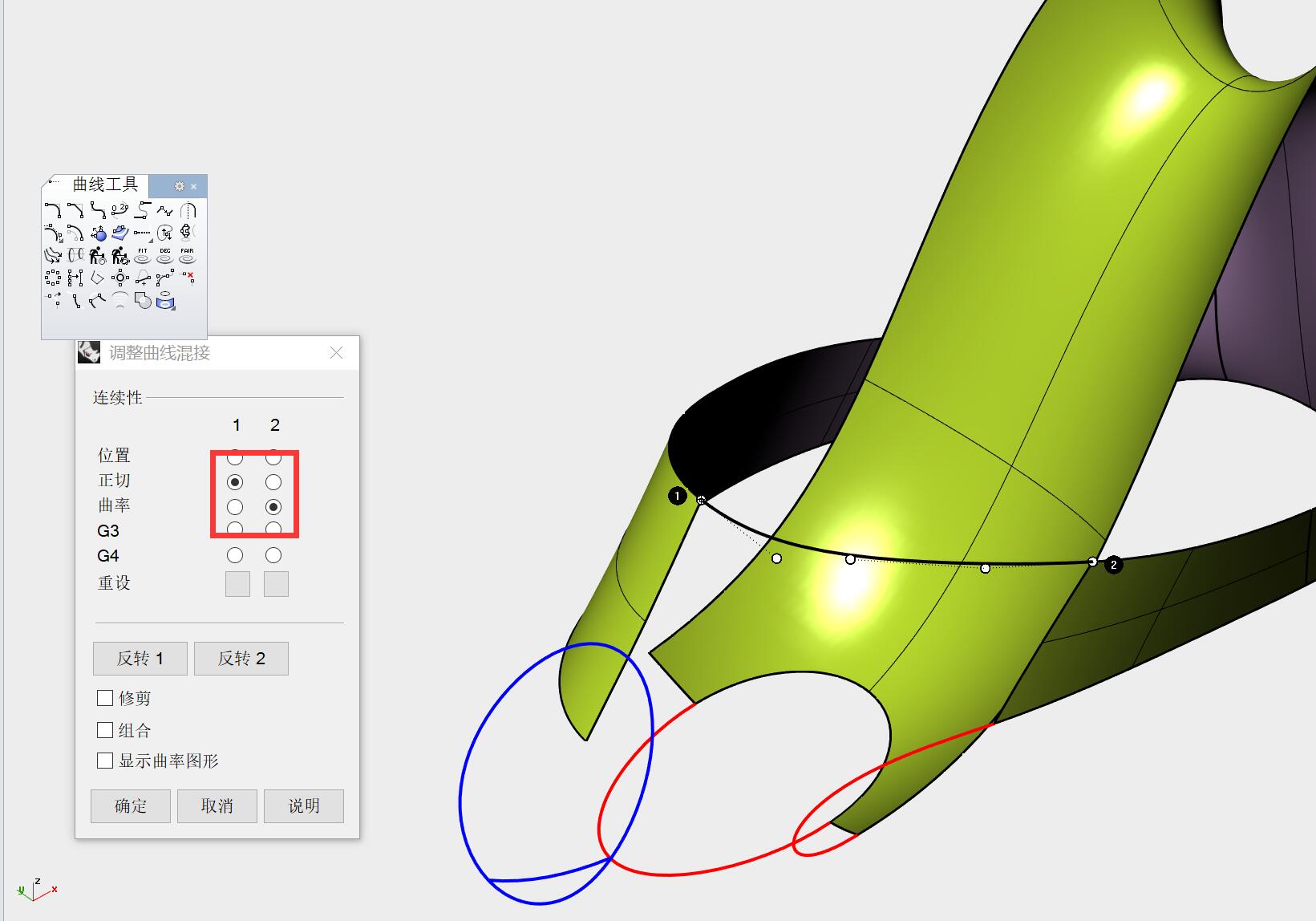

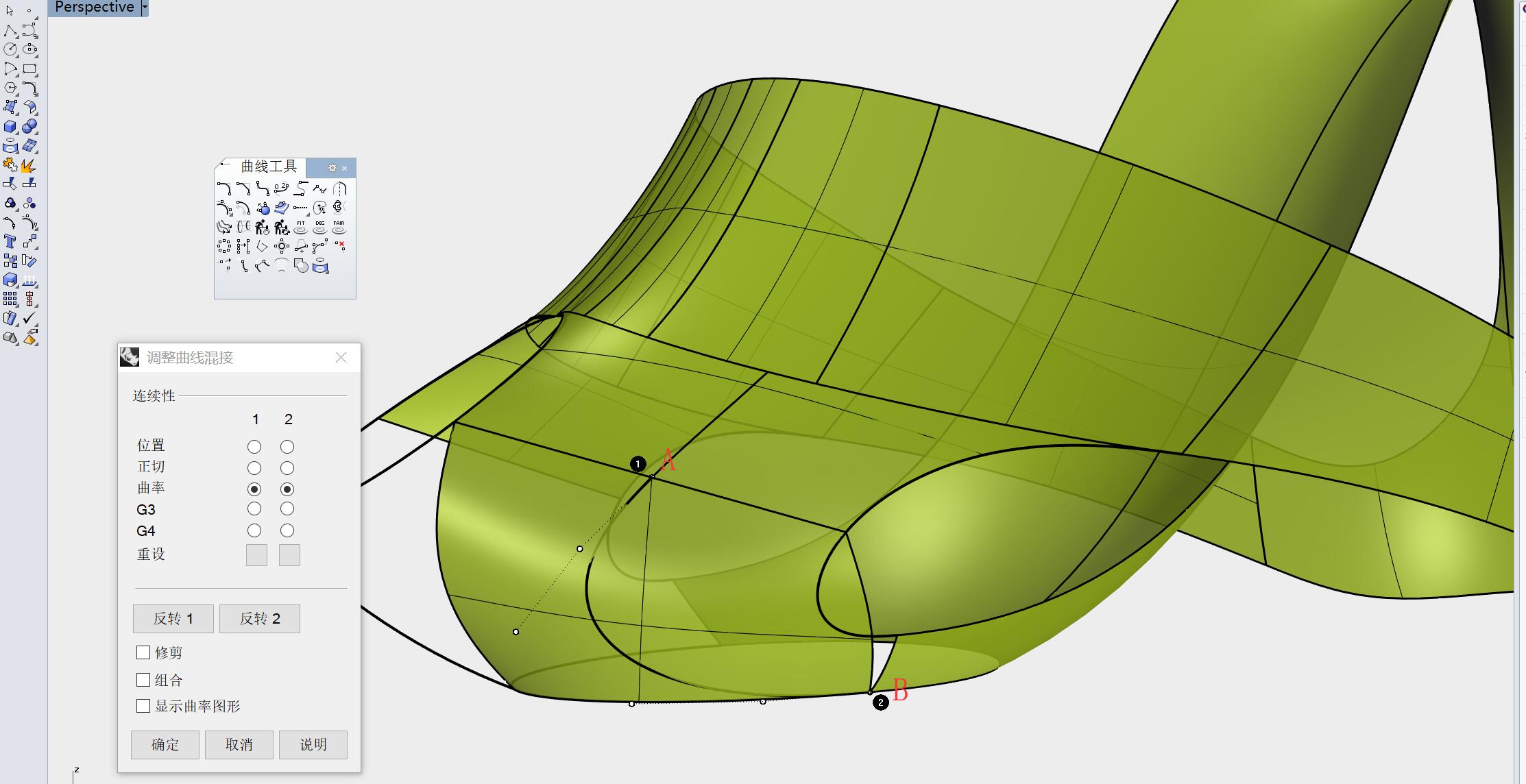

用混接曲线命令将鞋跟和侧面造型过度出一根曲线，连续性为曲率，如下图：

用分割边缘工具，对鞋跟基础面红框位置进行分割处理。

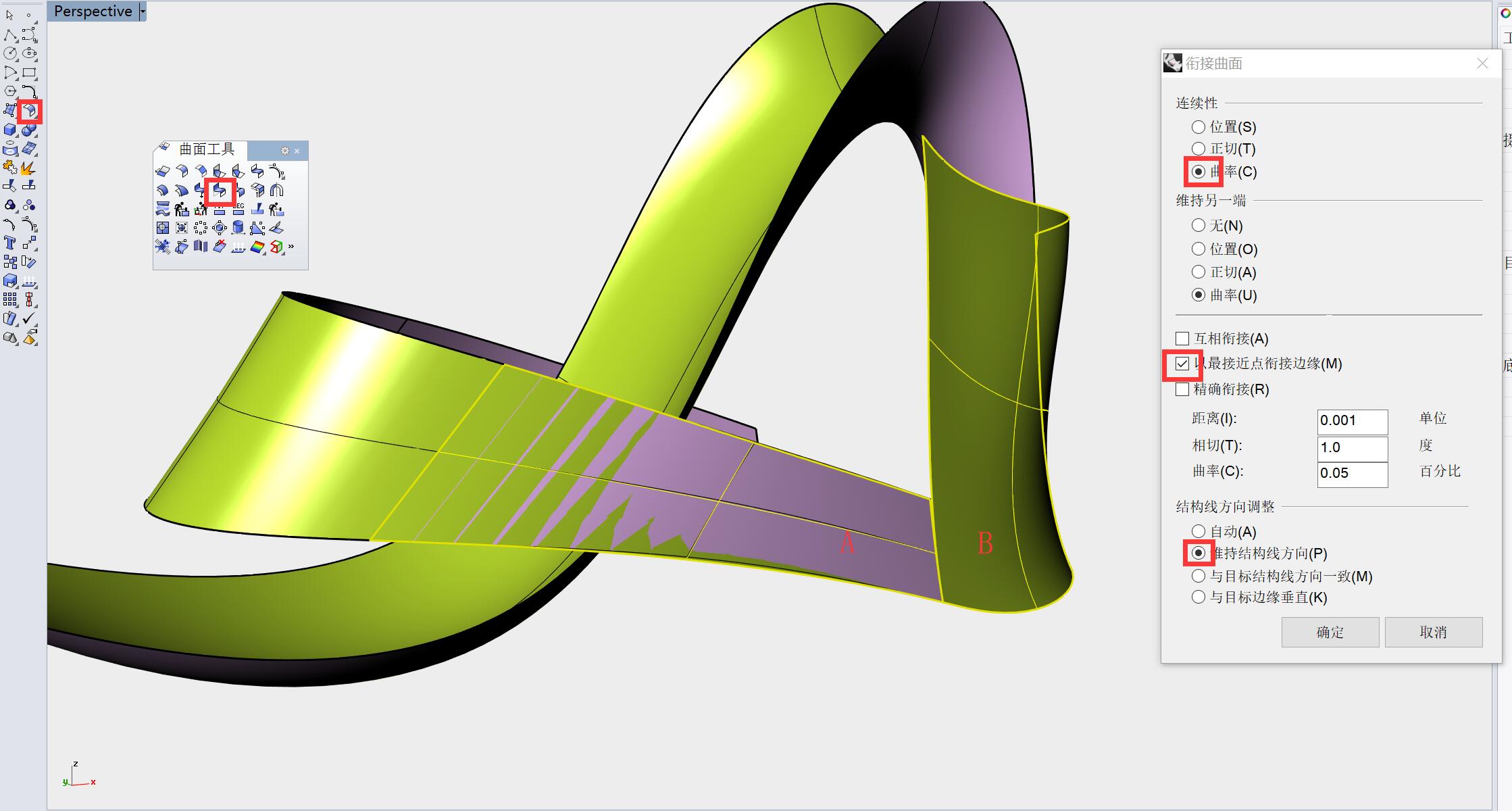

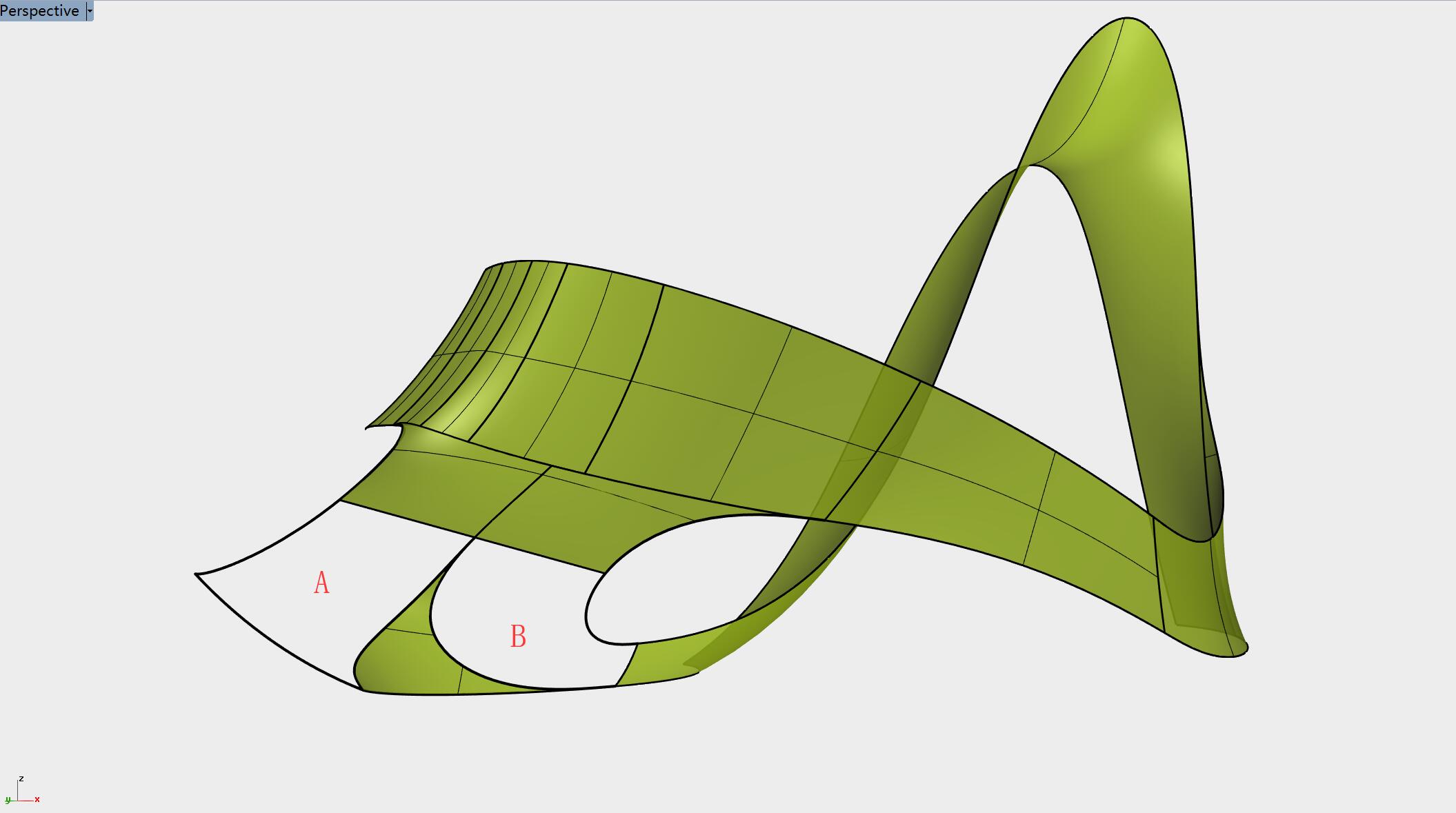

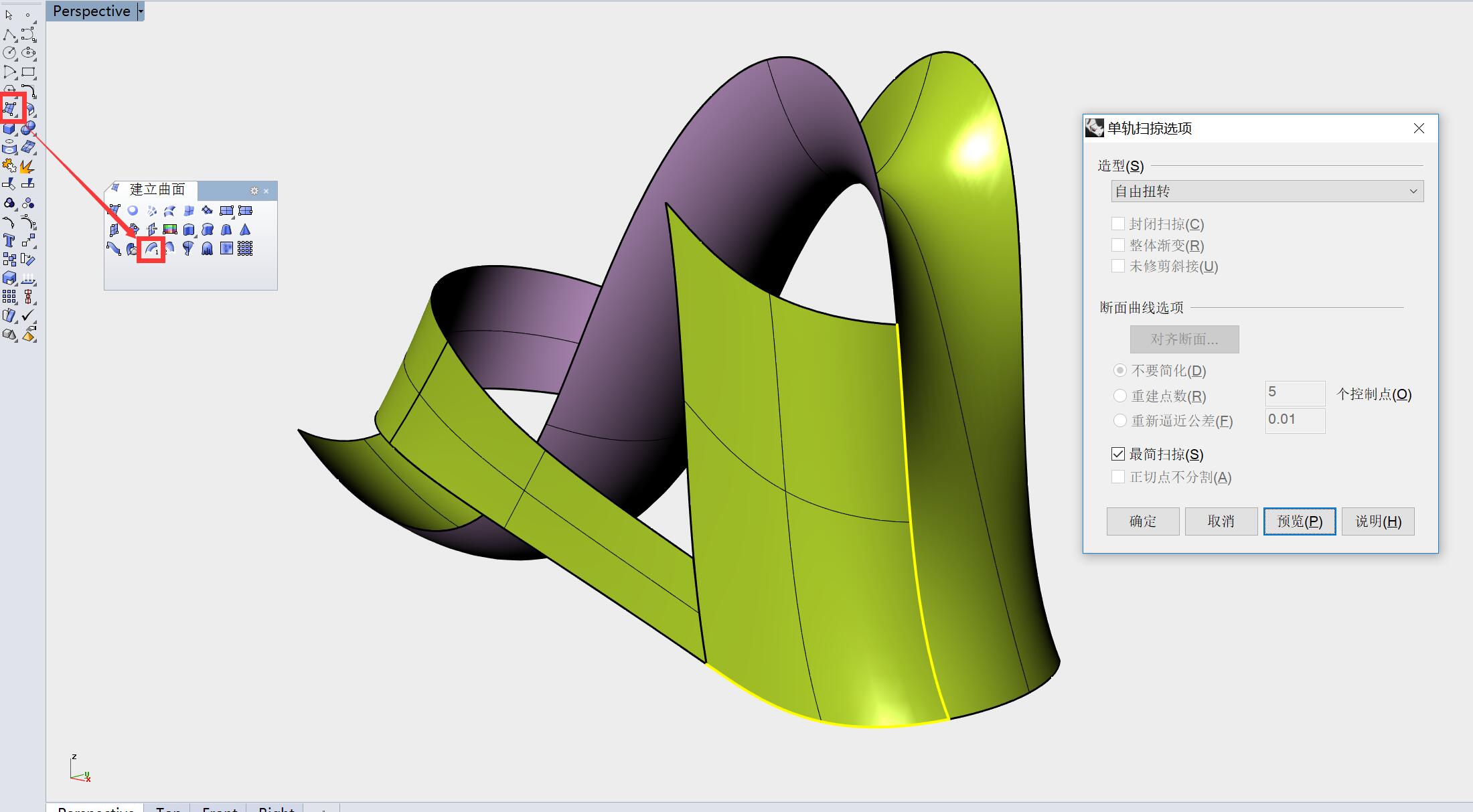

用以下两边线，单轨生成一个最简面，并用A曲面衔接B曲面，连续性及参数如图：

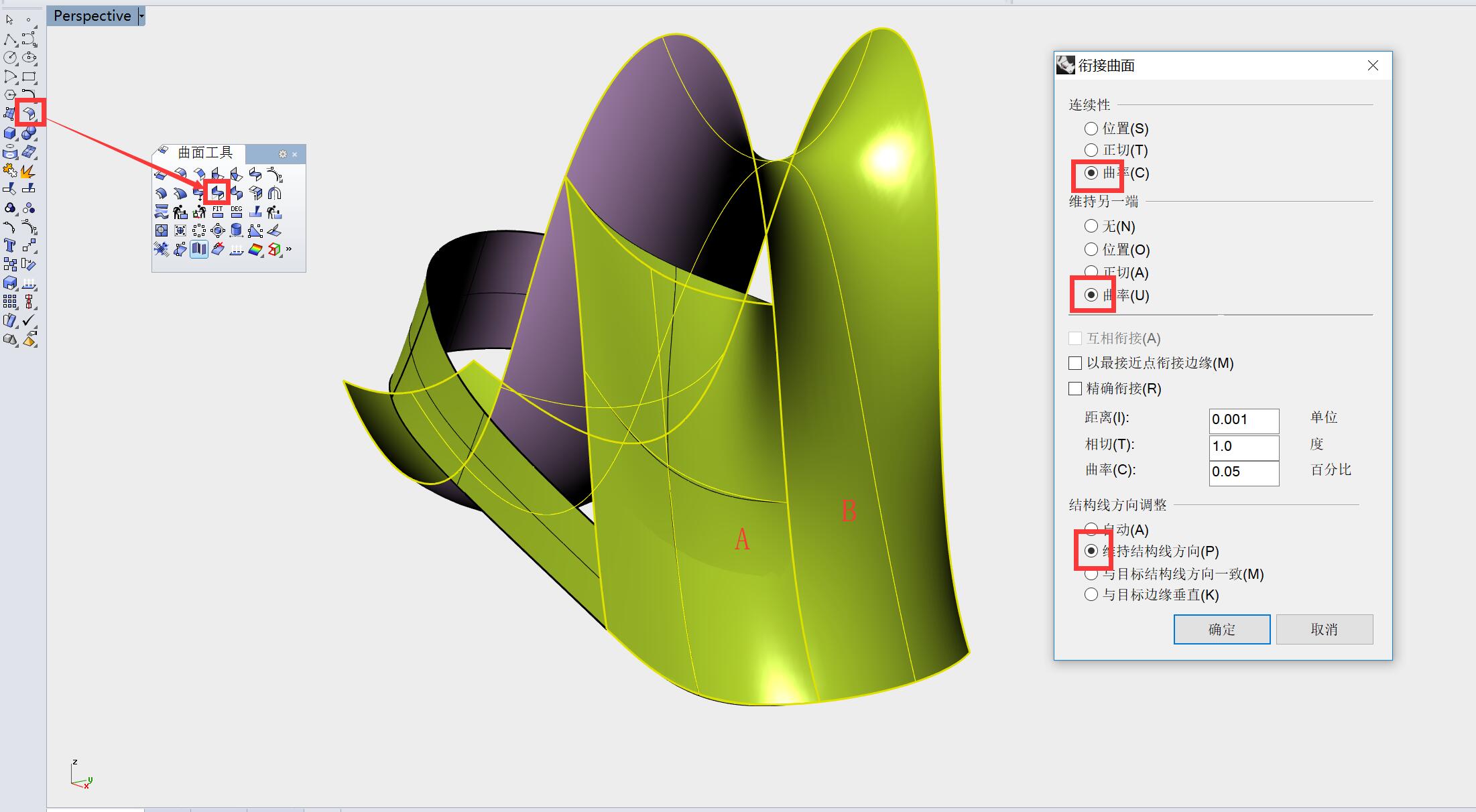

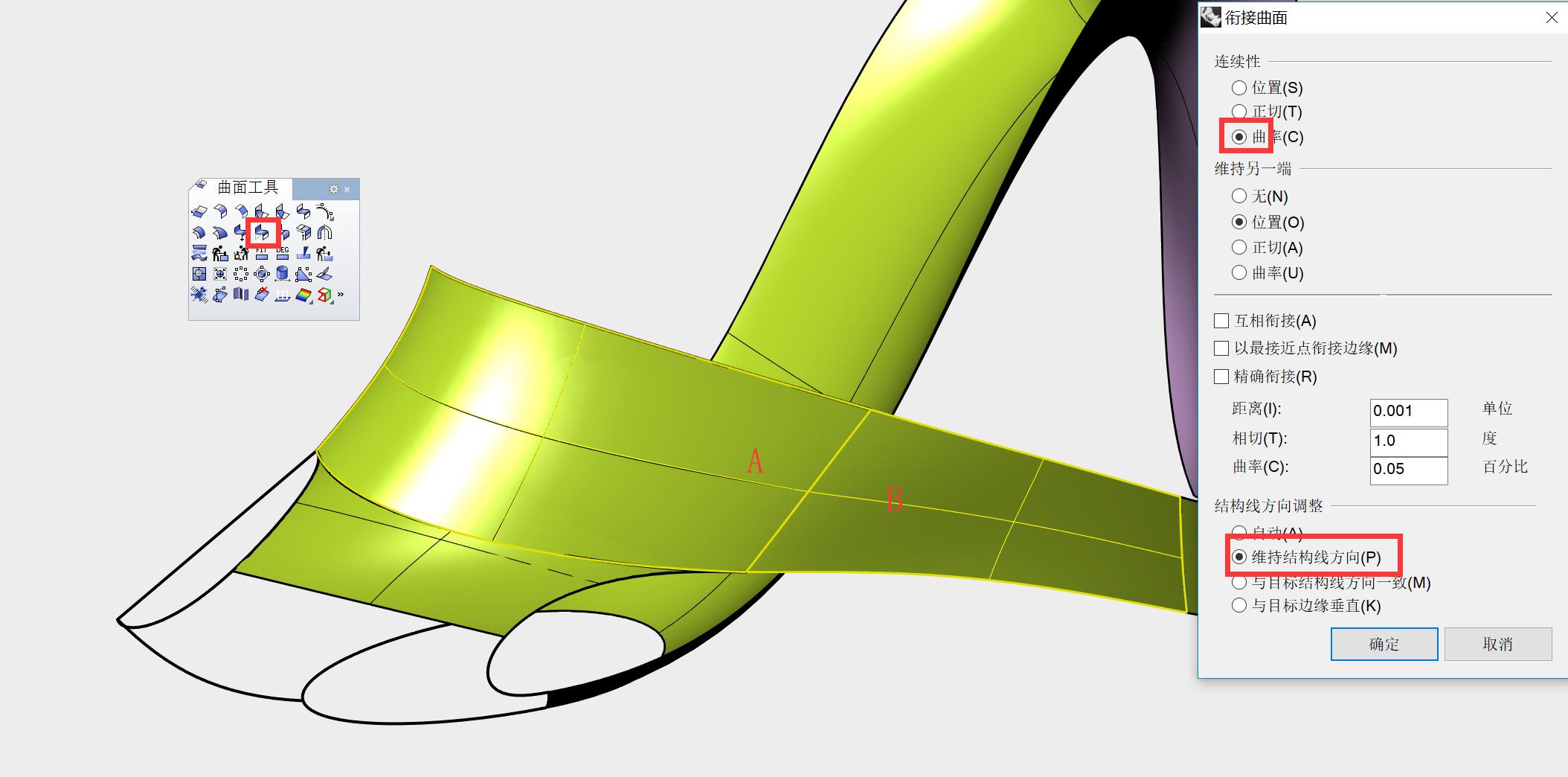

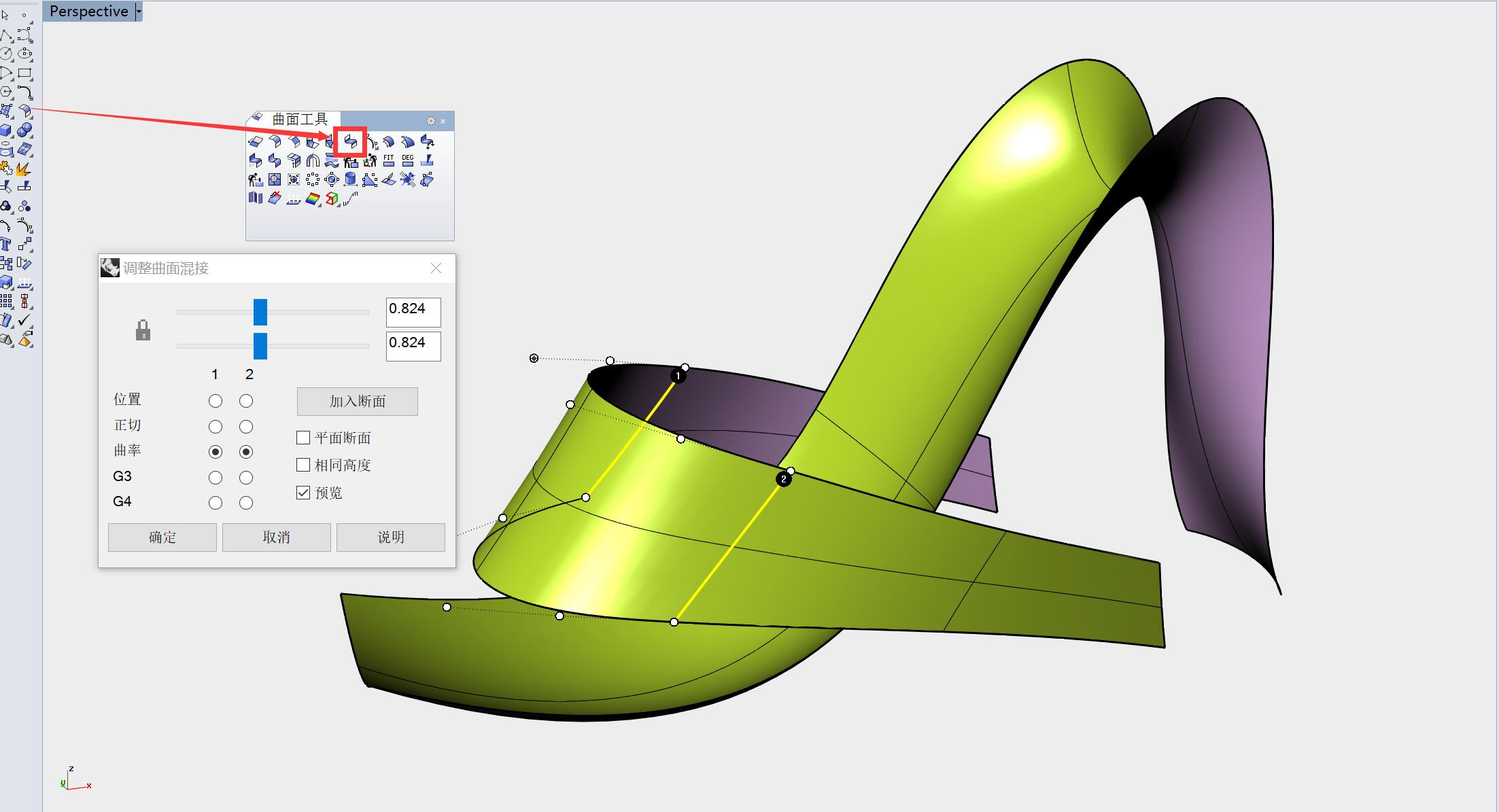

用A曲面衔接B曲面，连续性及参数如图：

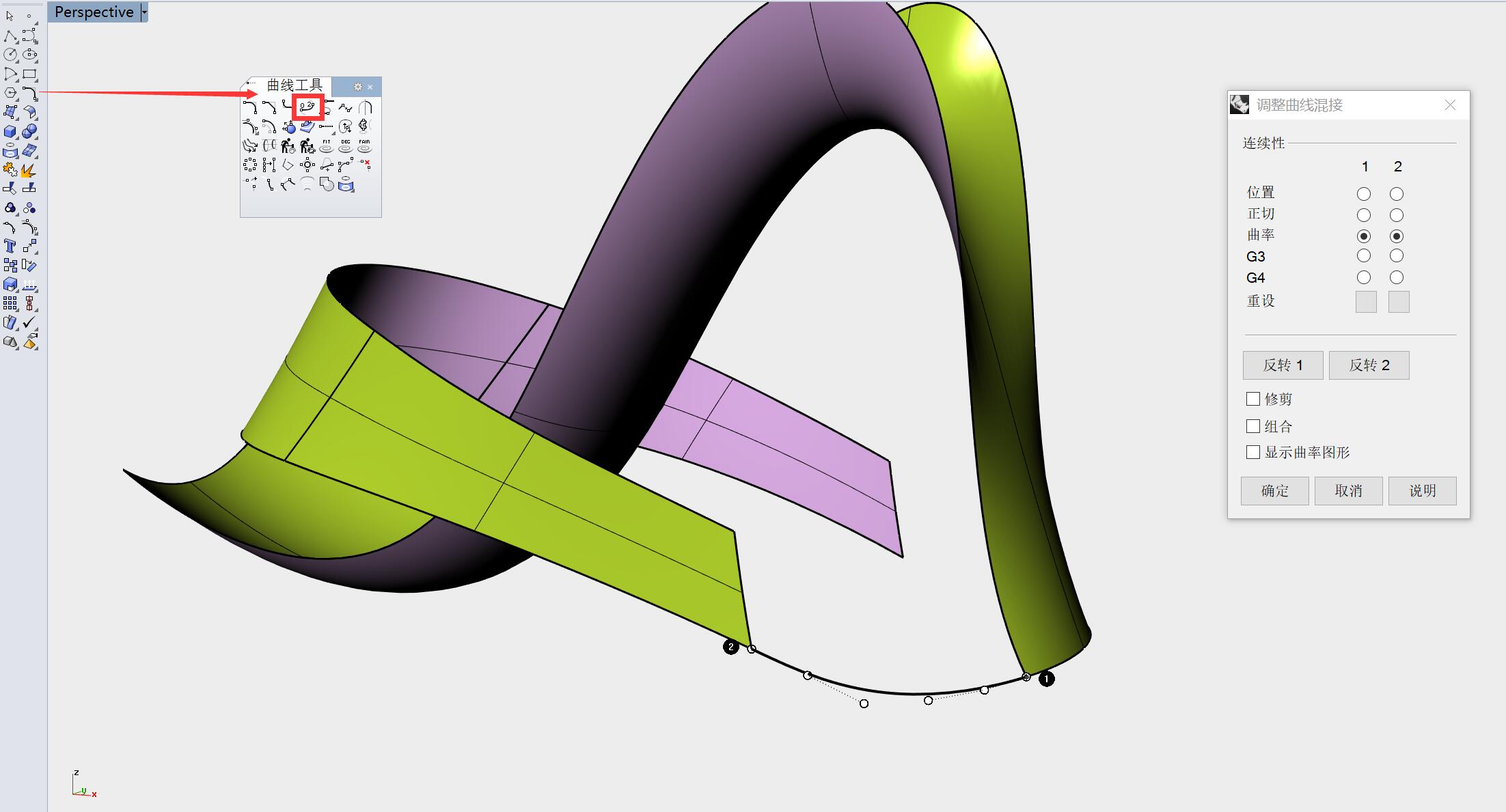

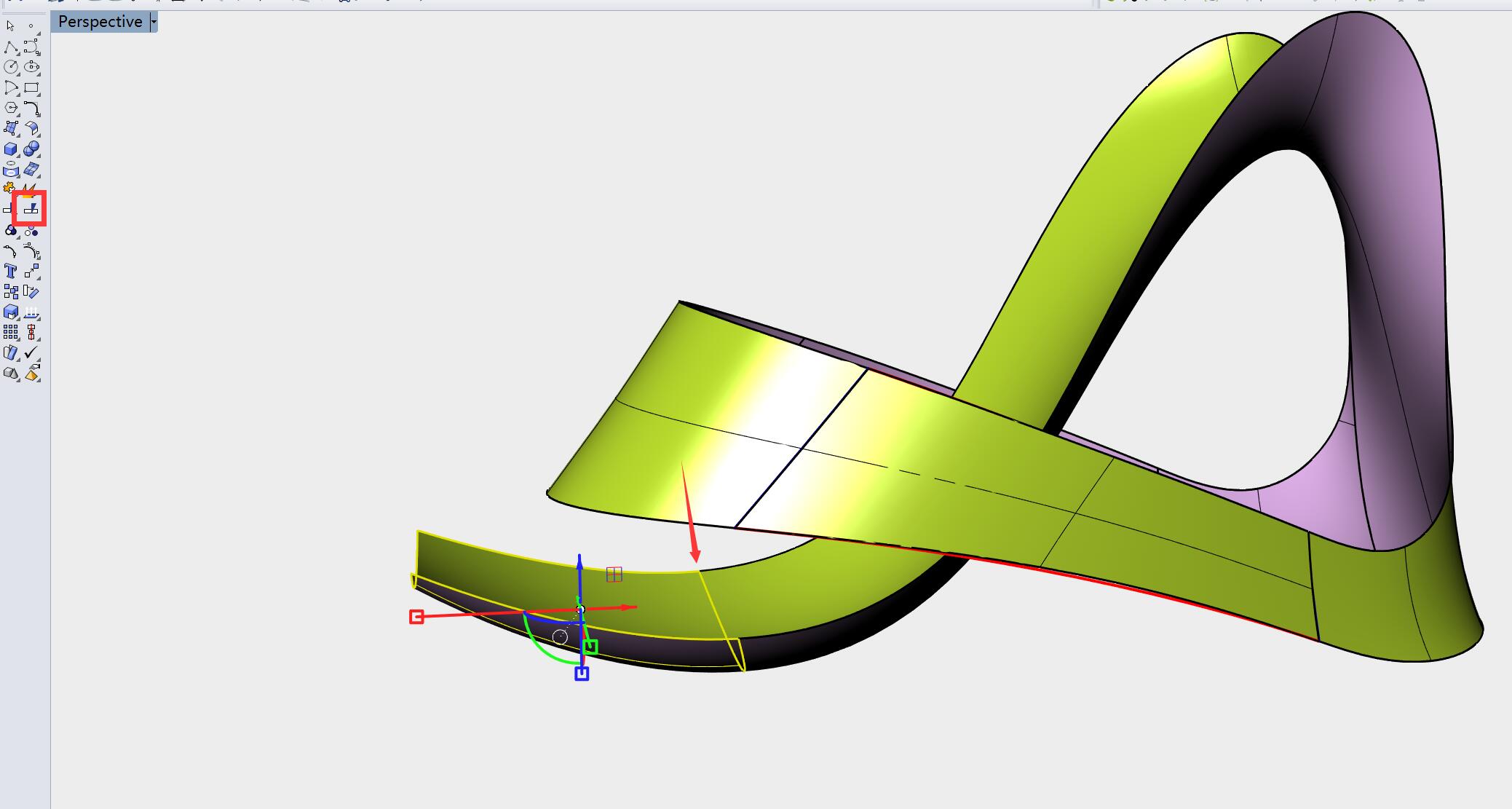

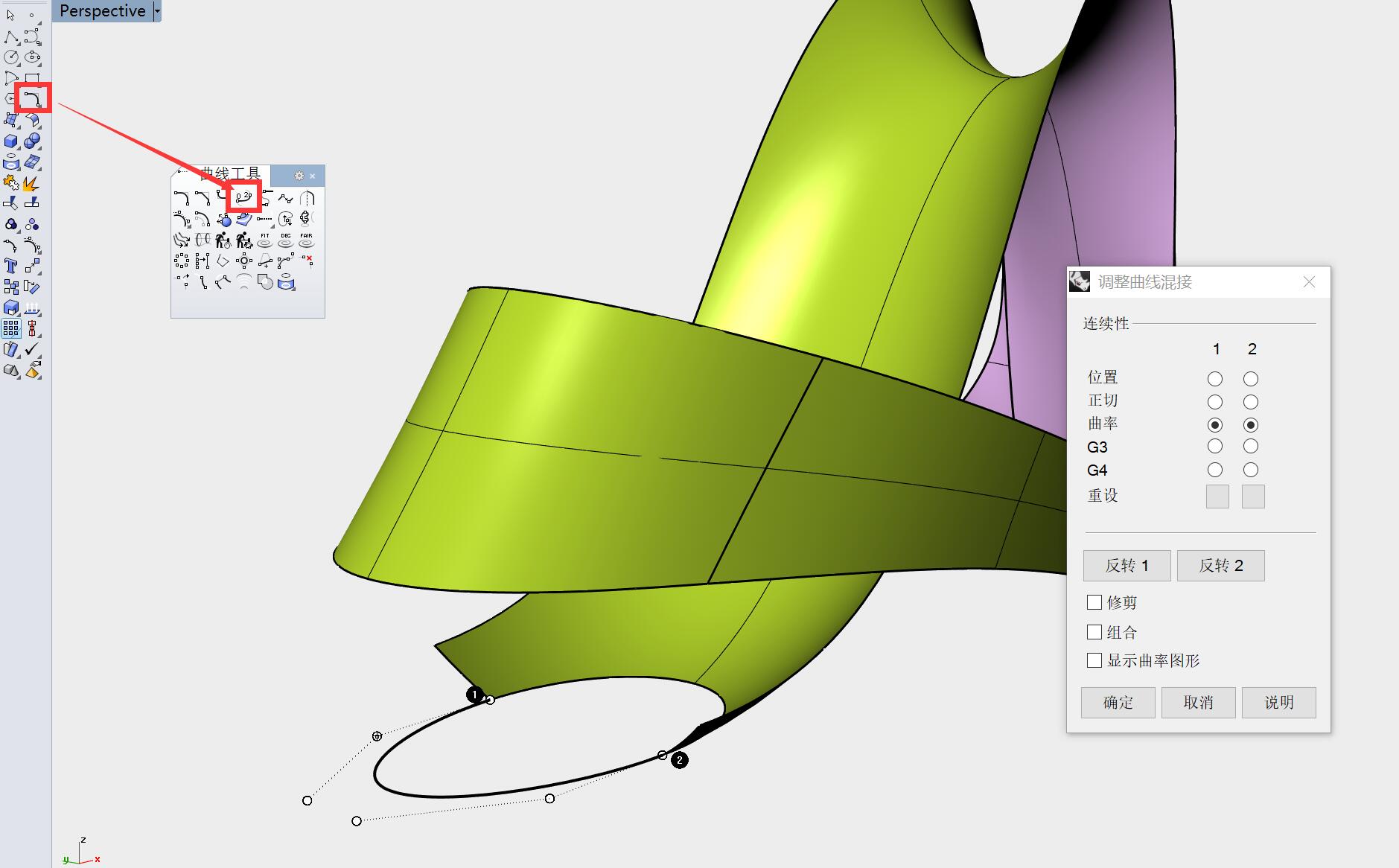

在A边缘端点处与B边缘端点处混接一条曲线，然后用拉回命令，把线拉回至曲面上。



用拉回后的曲线对曲面进行修剪，然后删除多余部分，

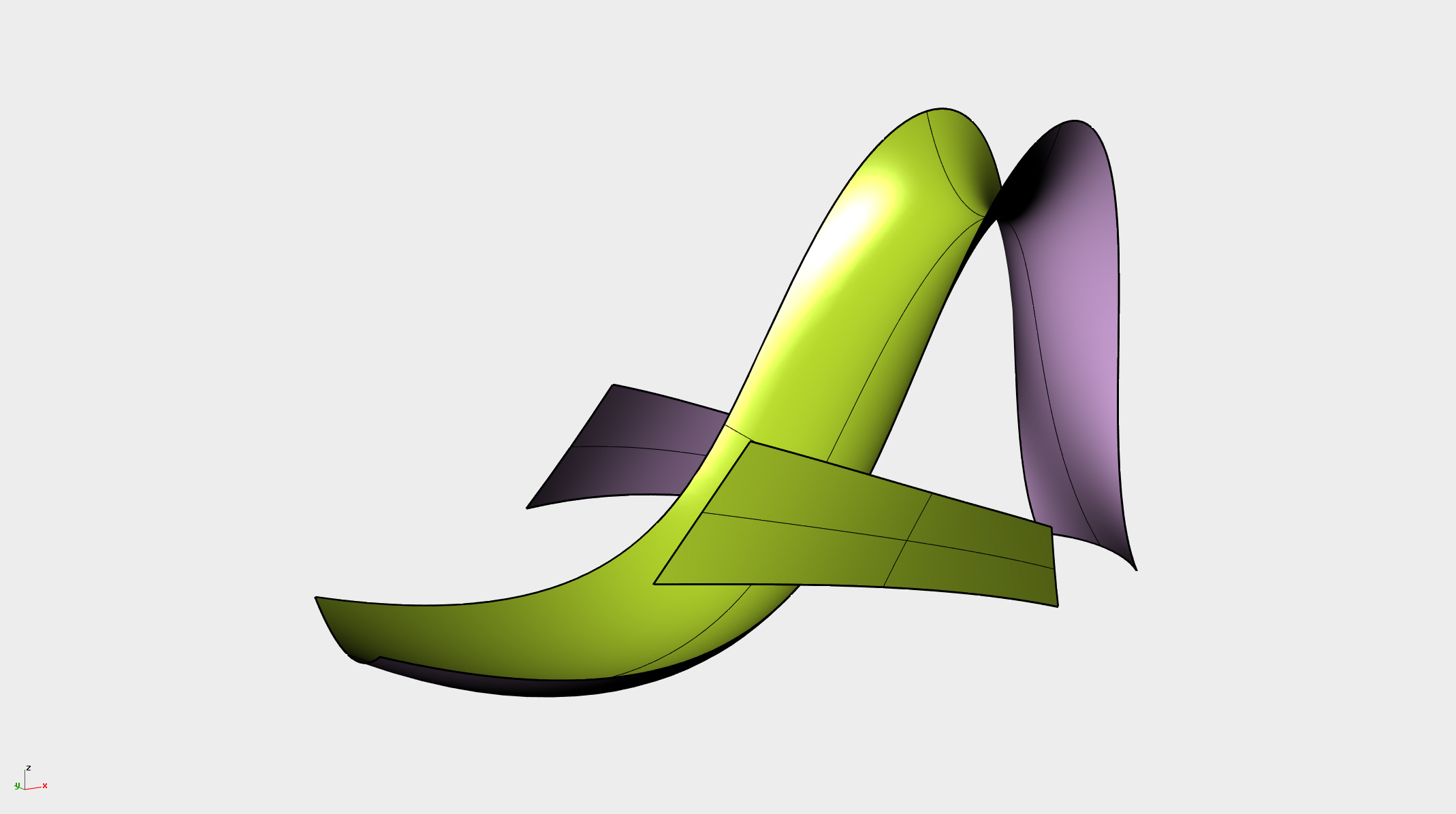

完成鞋跟和侧面造型的过度。

（实用技巧：画出两大面或多个面，衔接流畅后，

在用修剪的方法，修剪出目标造型）

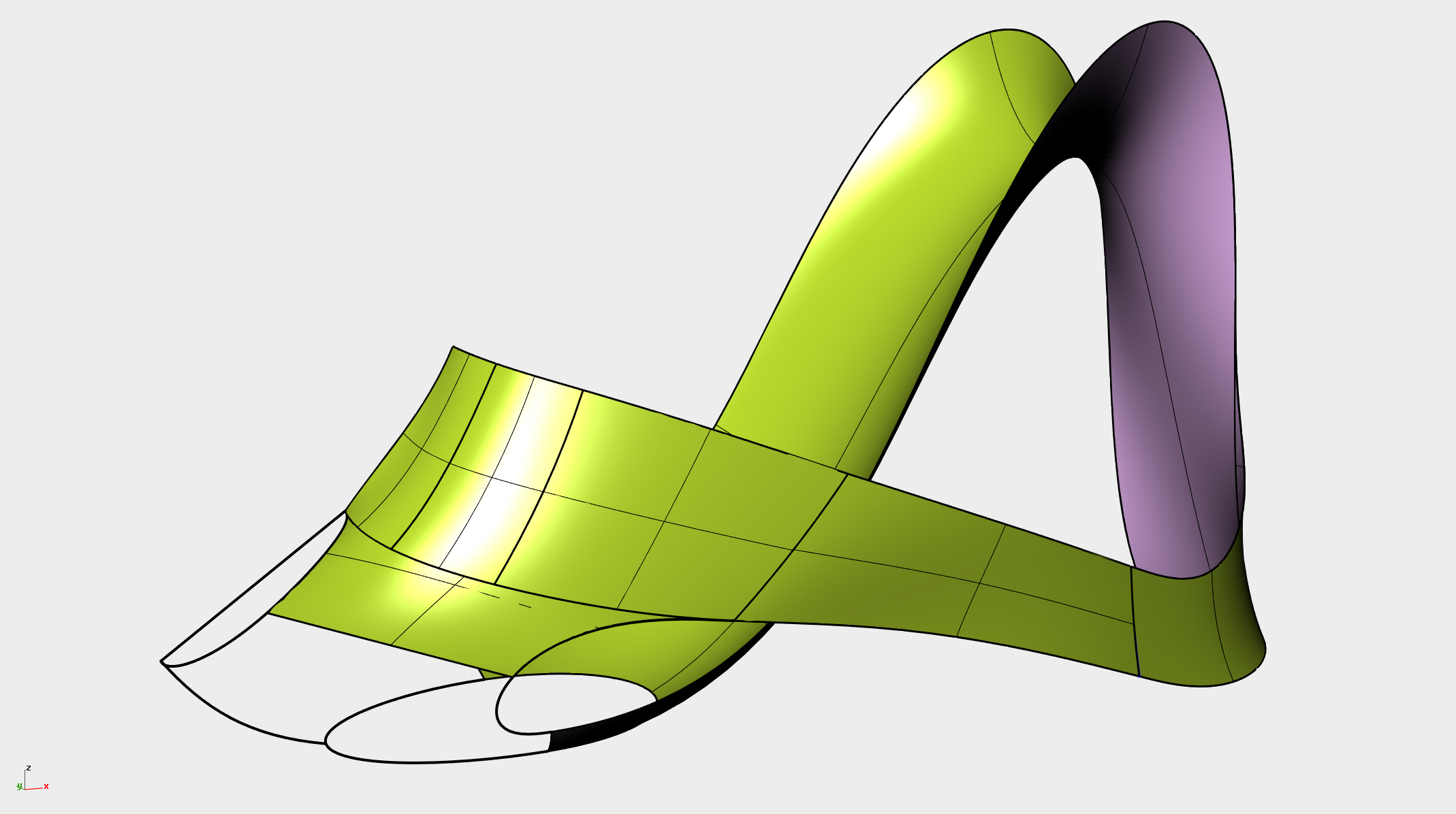

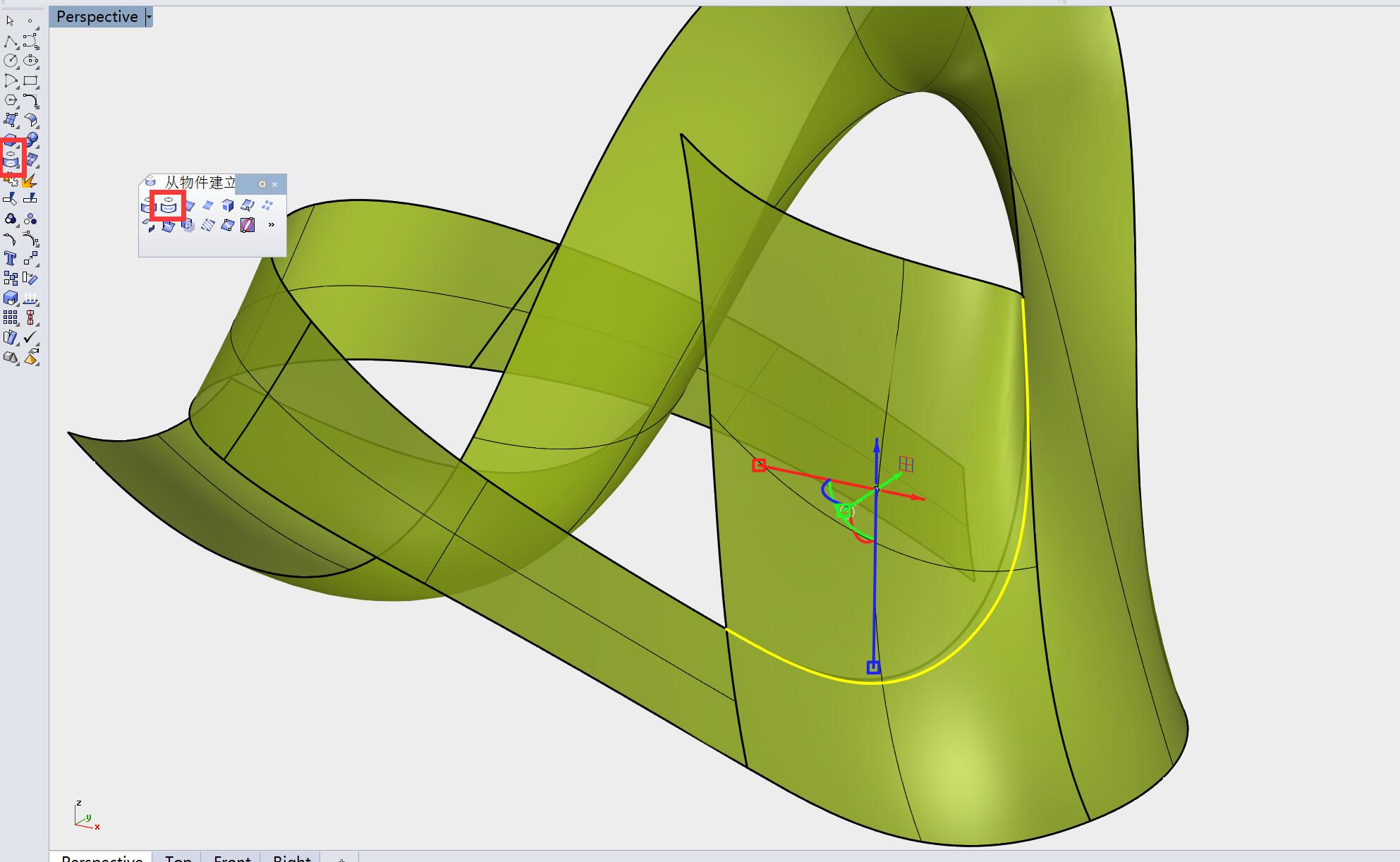

已结构线分割方式（分割命令右键），在如下图位置进行分割。

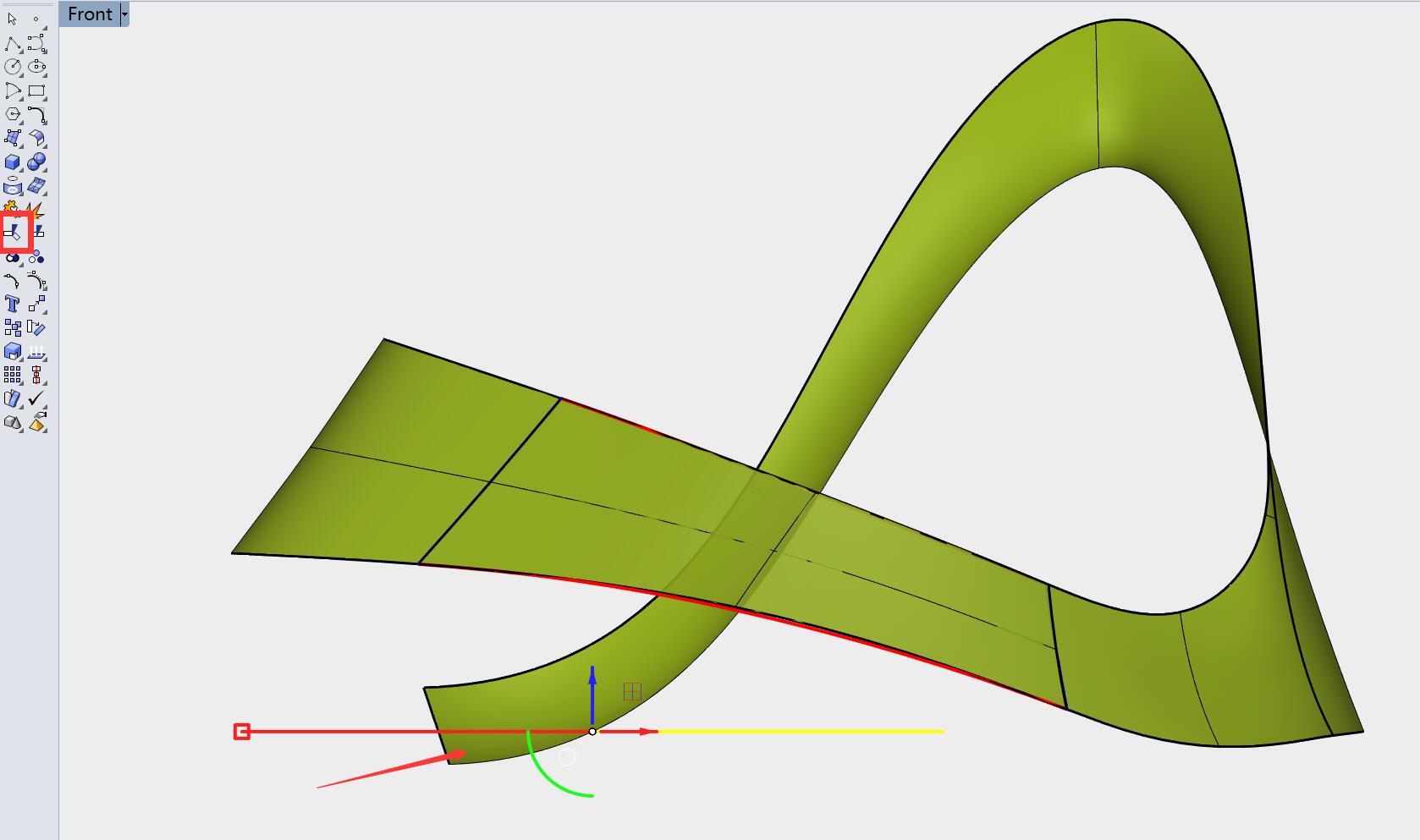

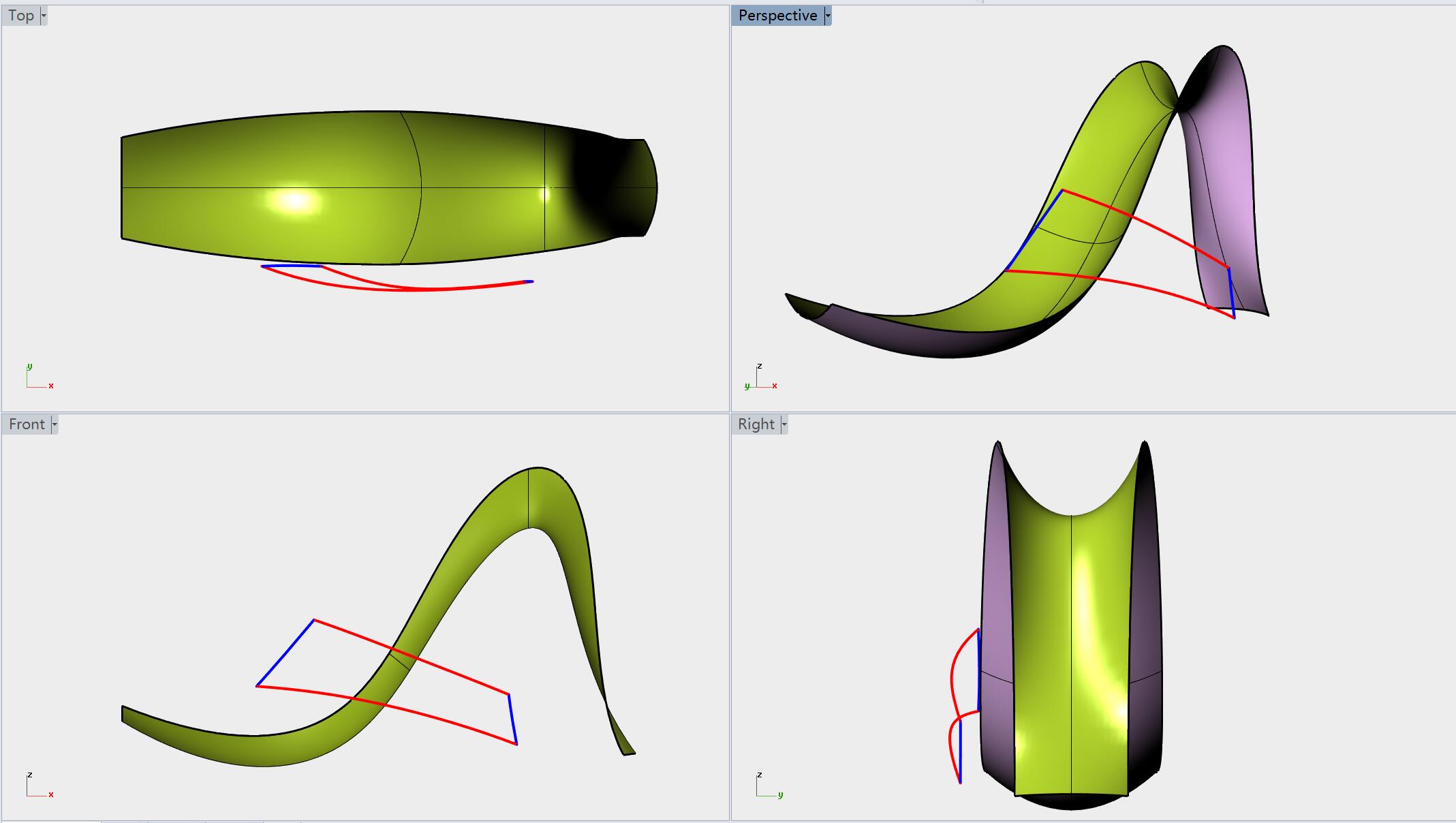

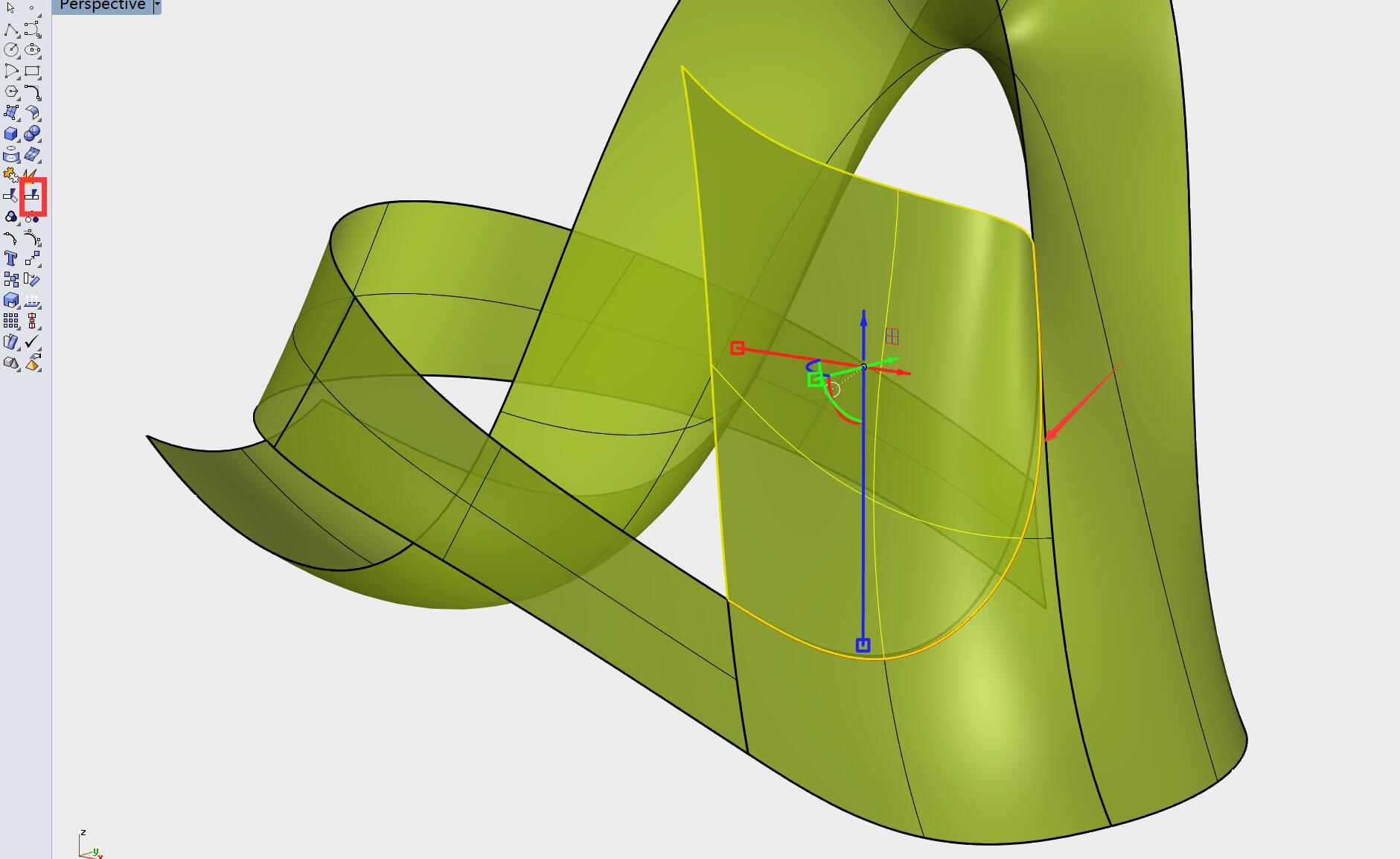

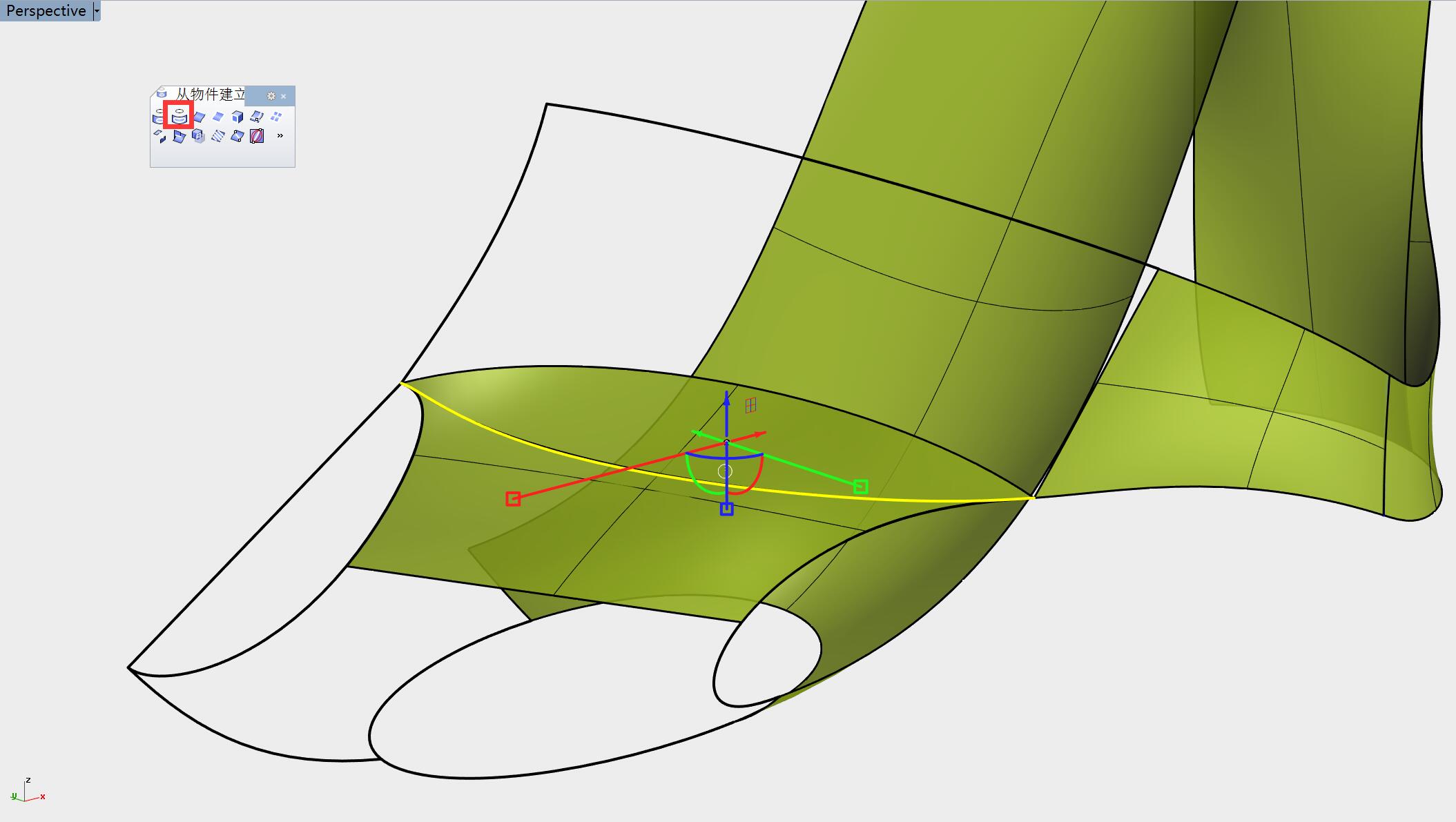

切换到侧视图,绘制一根直线，并对曲面进行修剪。

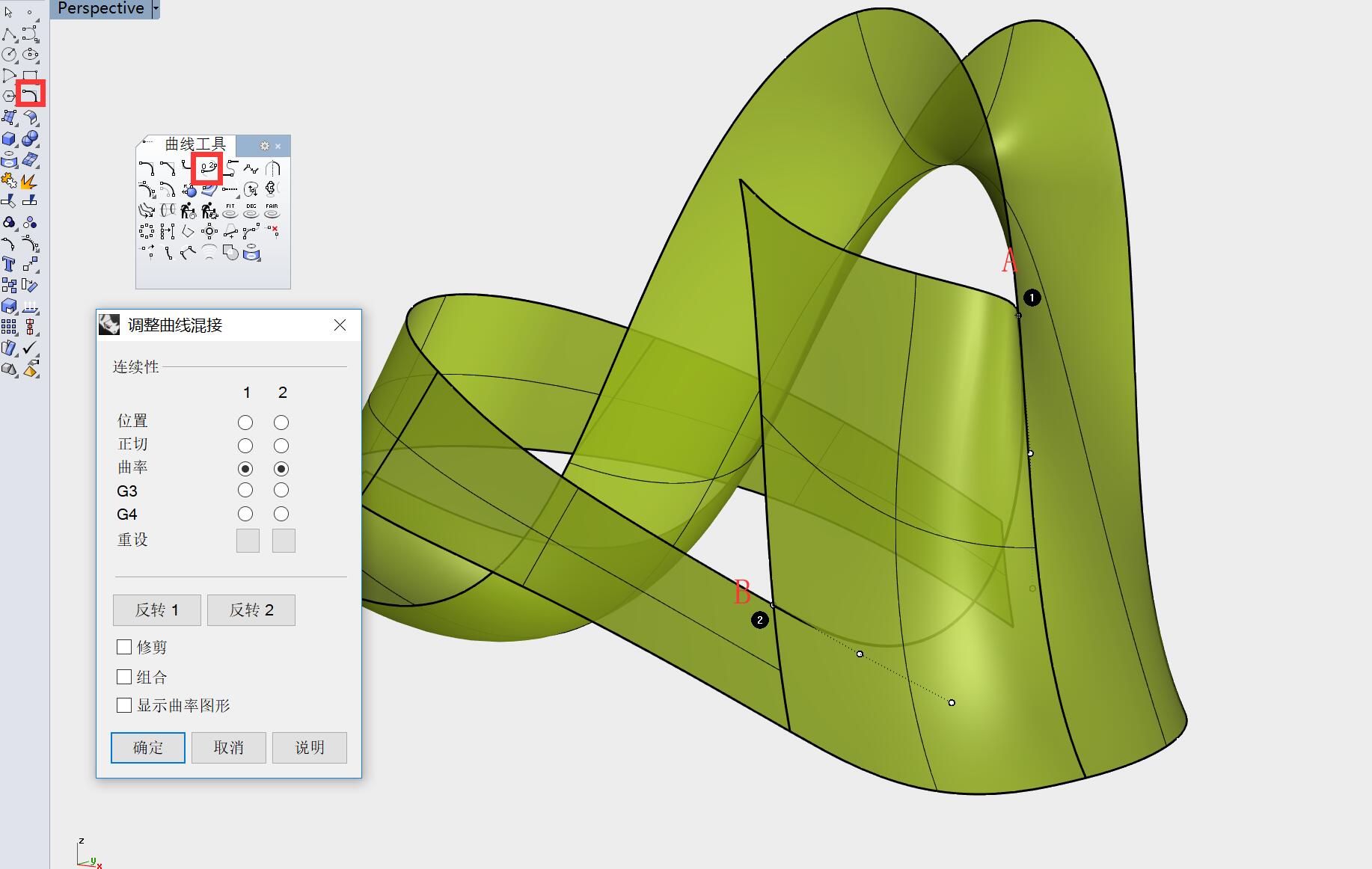

在1和2两边端点处混接过度曲线。

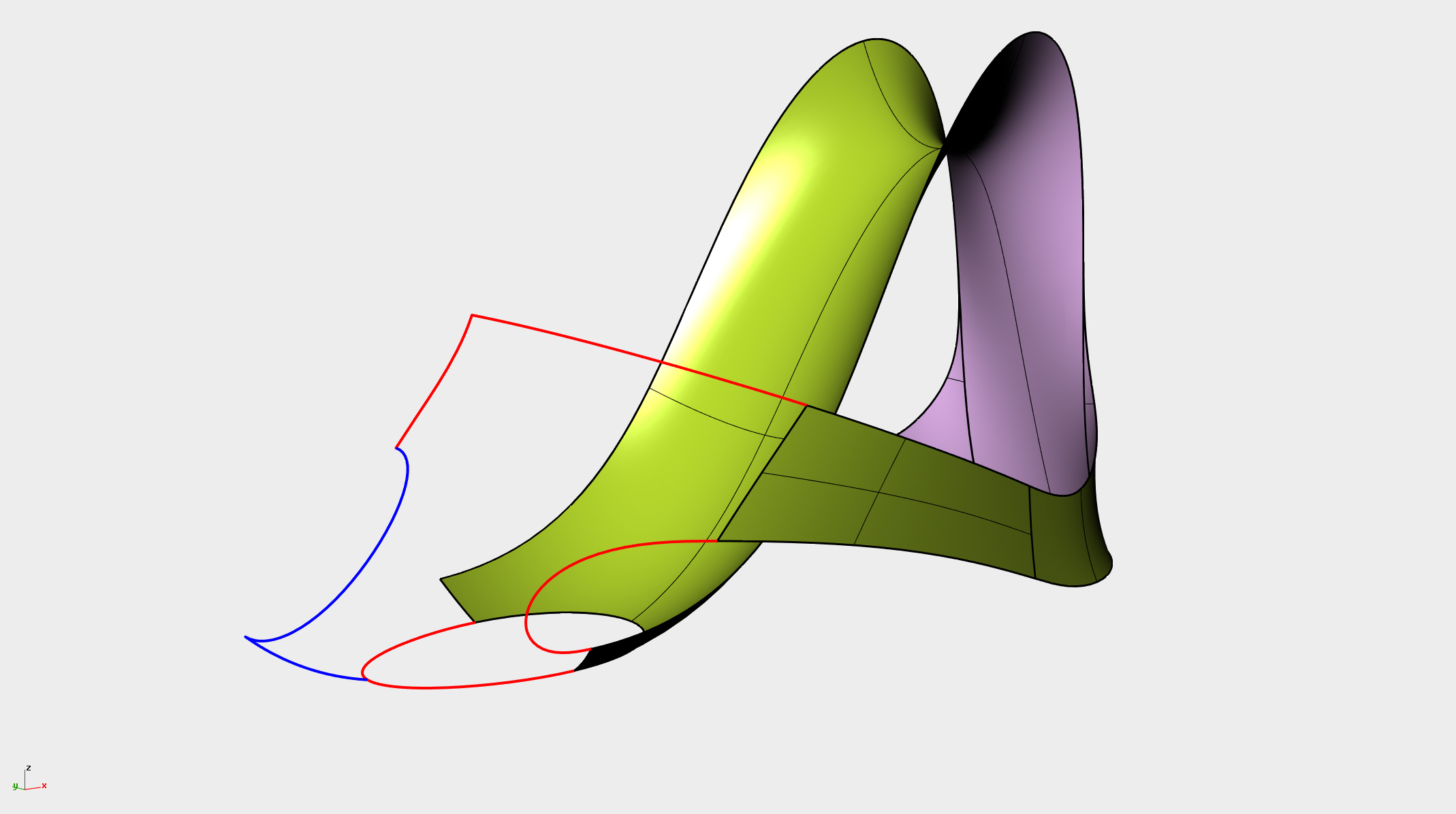

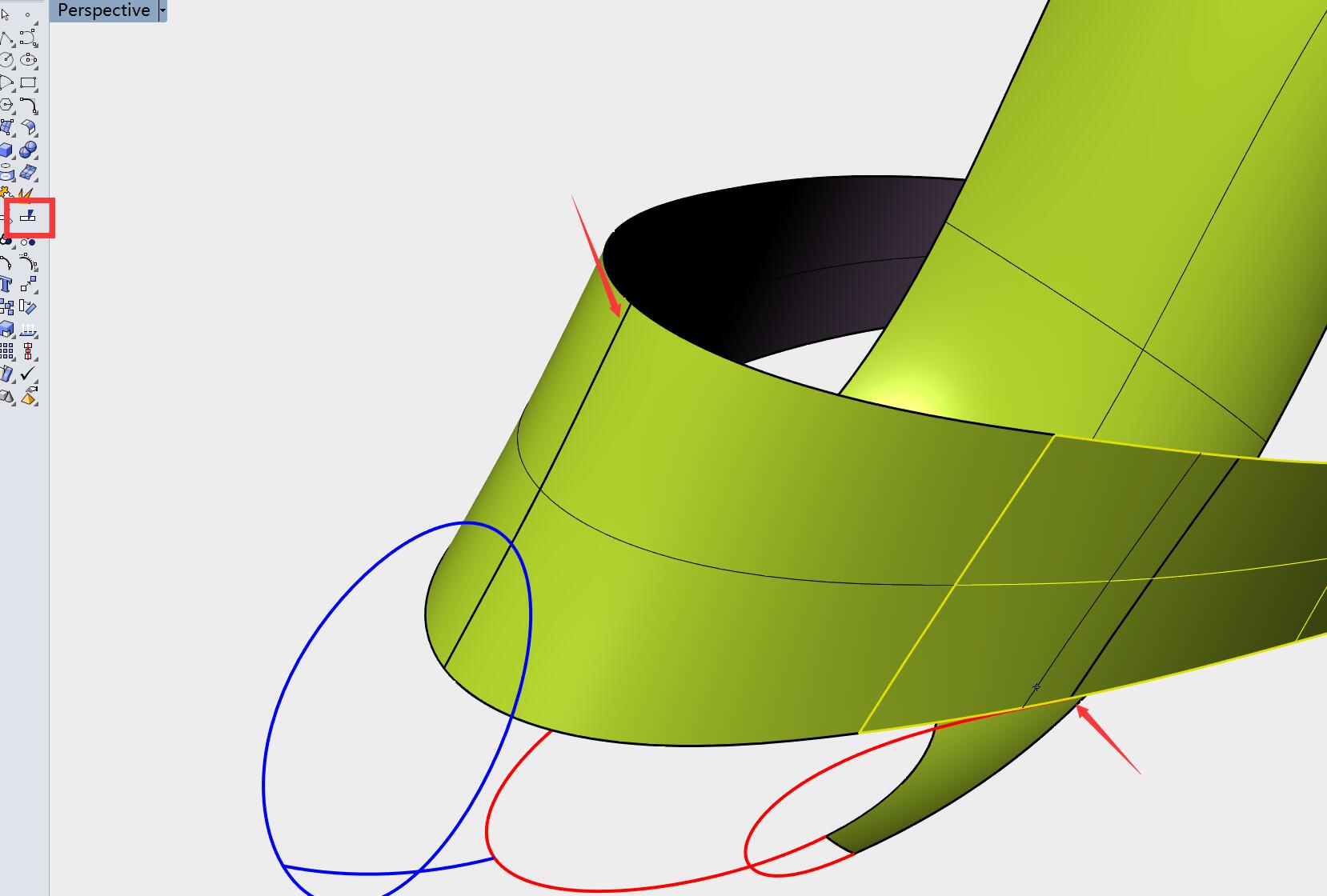

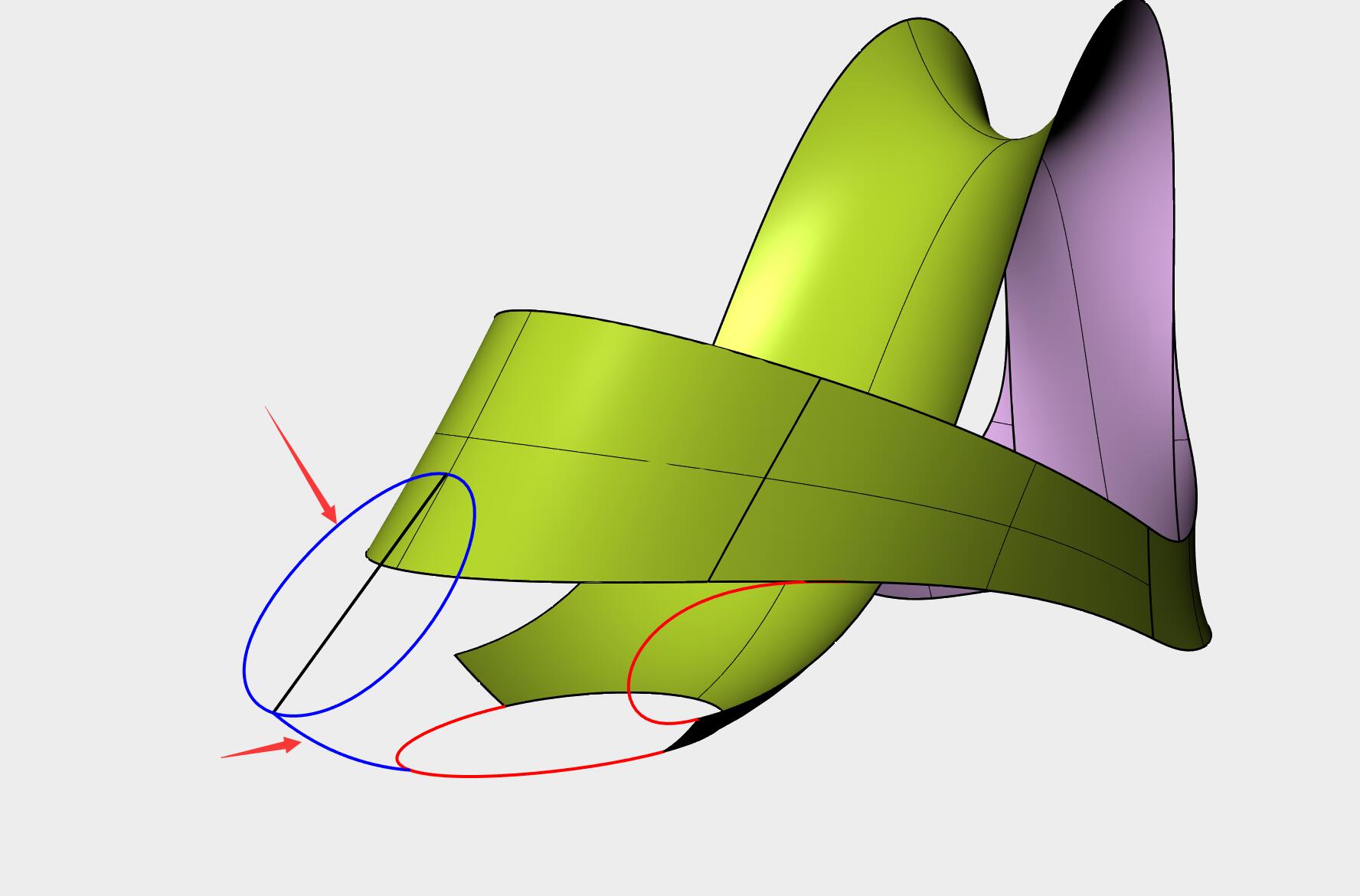

绘制如下两根蓝色曲线。

已结构线分割方式（分割命令右键），

在如下图2处红色箭头位置进行分割,

删除多余曲面并在两面端点处混接出过度曲线。

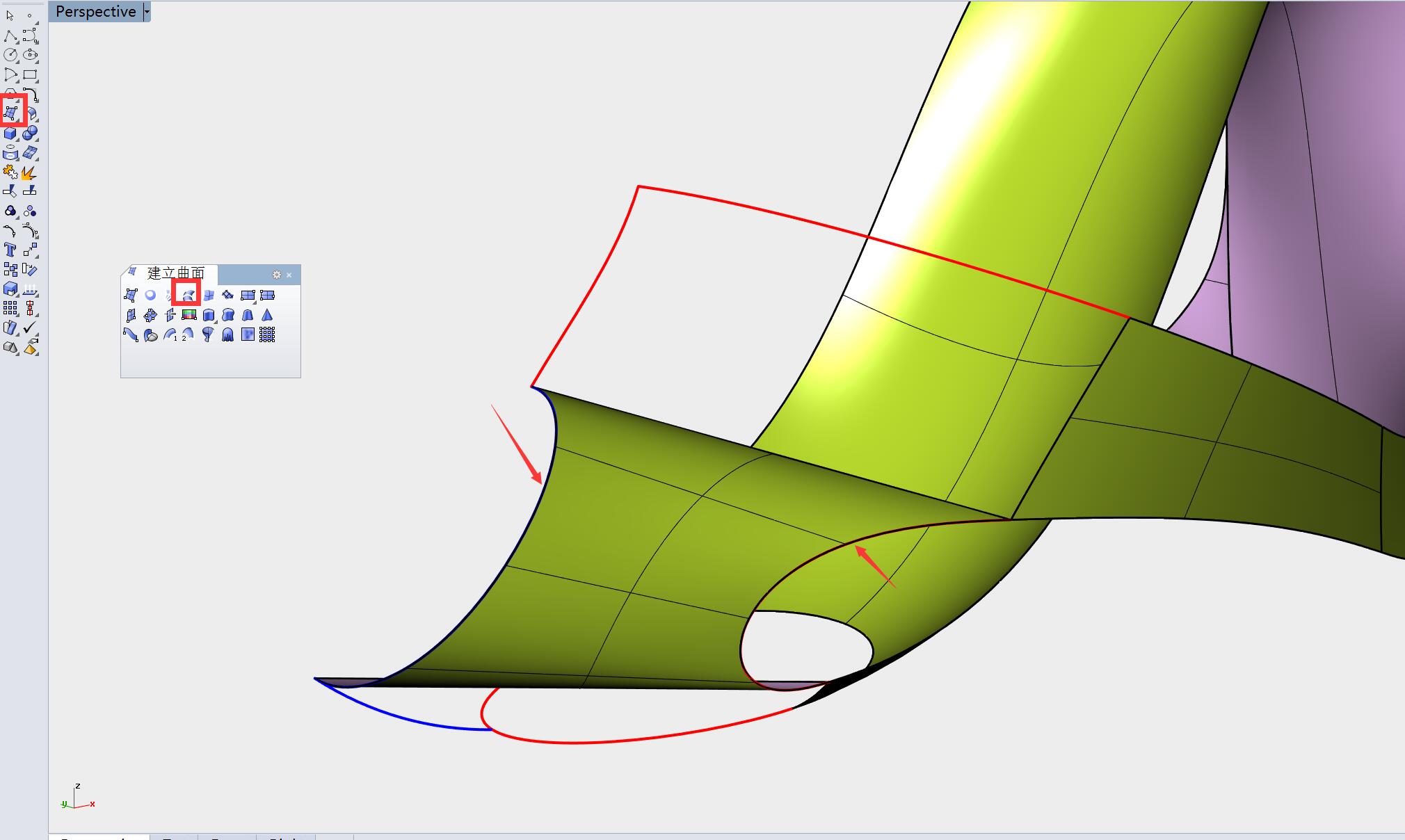

用红色箭头标识两根曲线放样出曲面，

并用结构线切割方式在中点处切开，

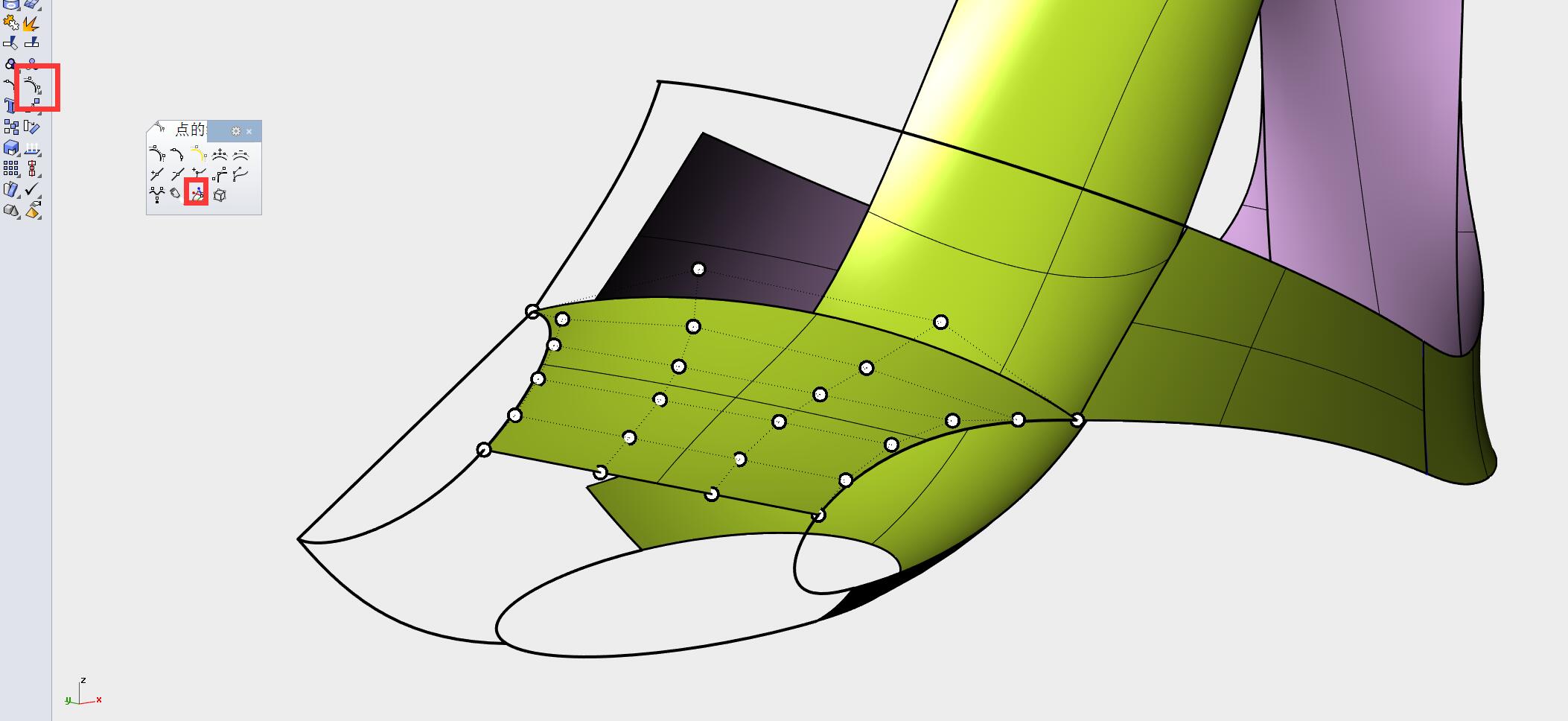

然后用移动UVN方式，

将曲面上面部分点调整和上部分曲面趋势相似。

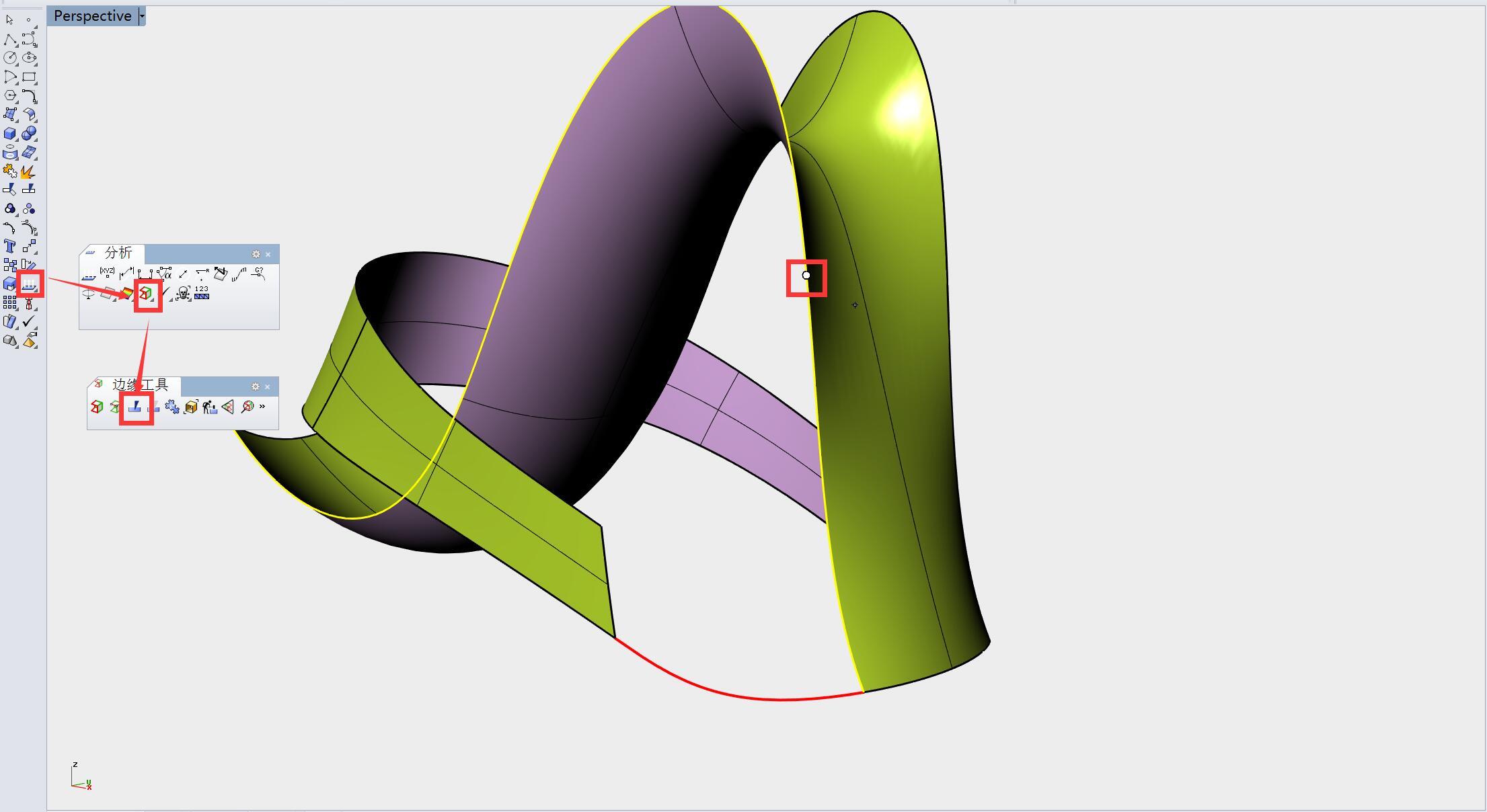

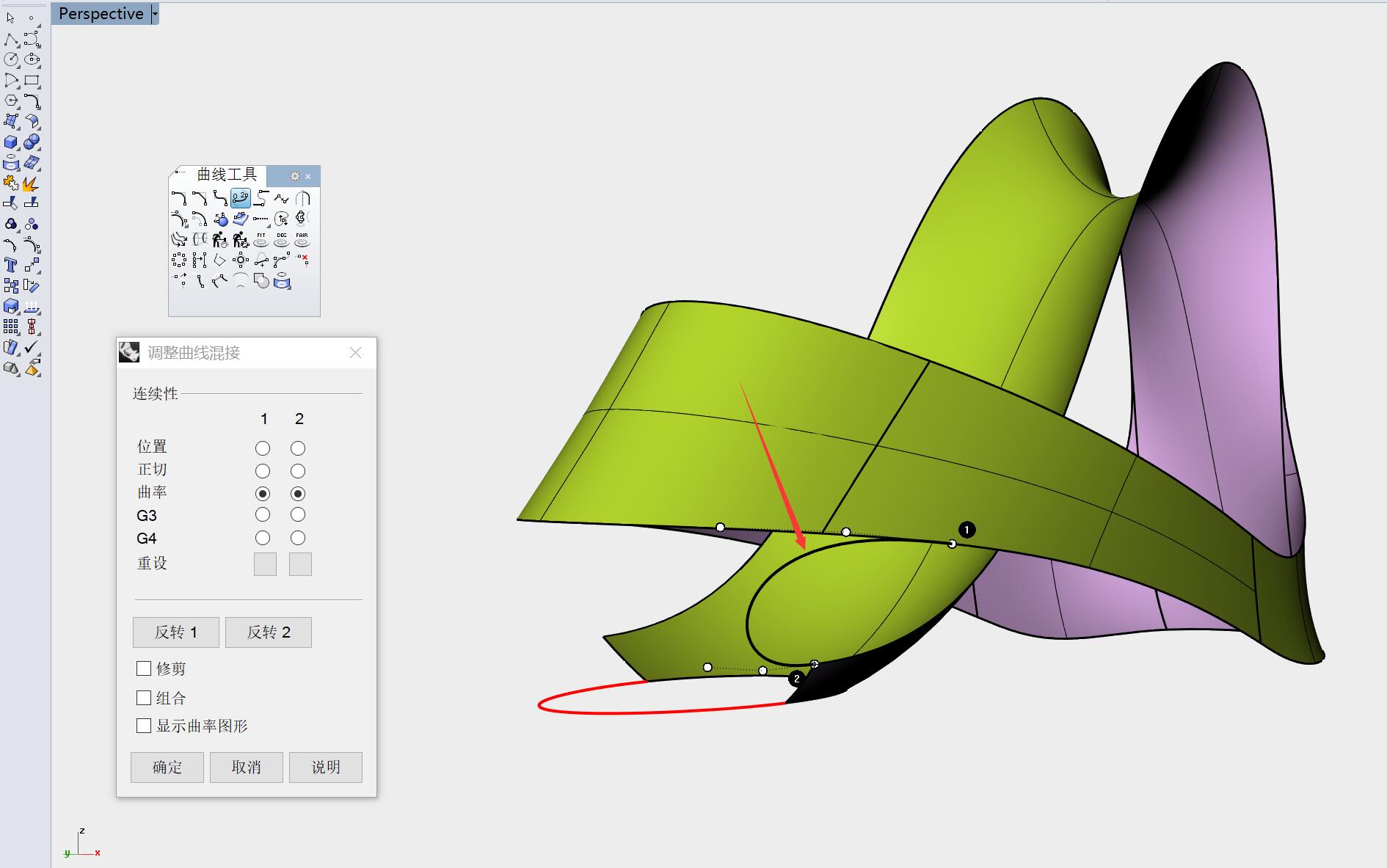

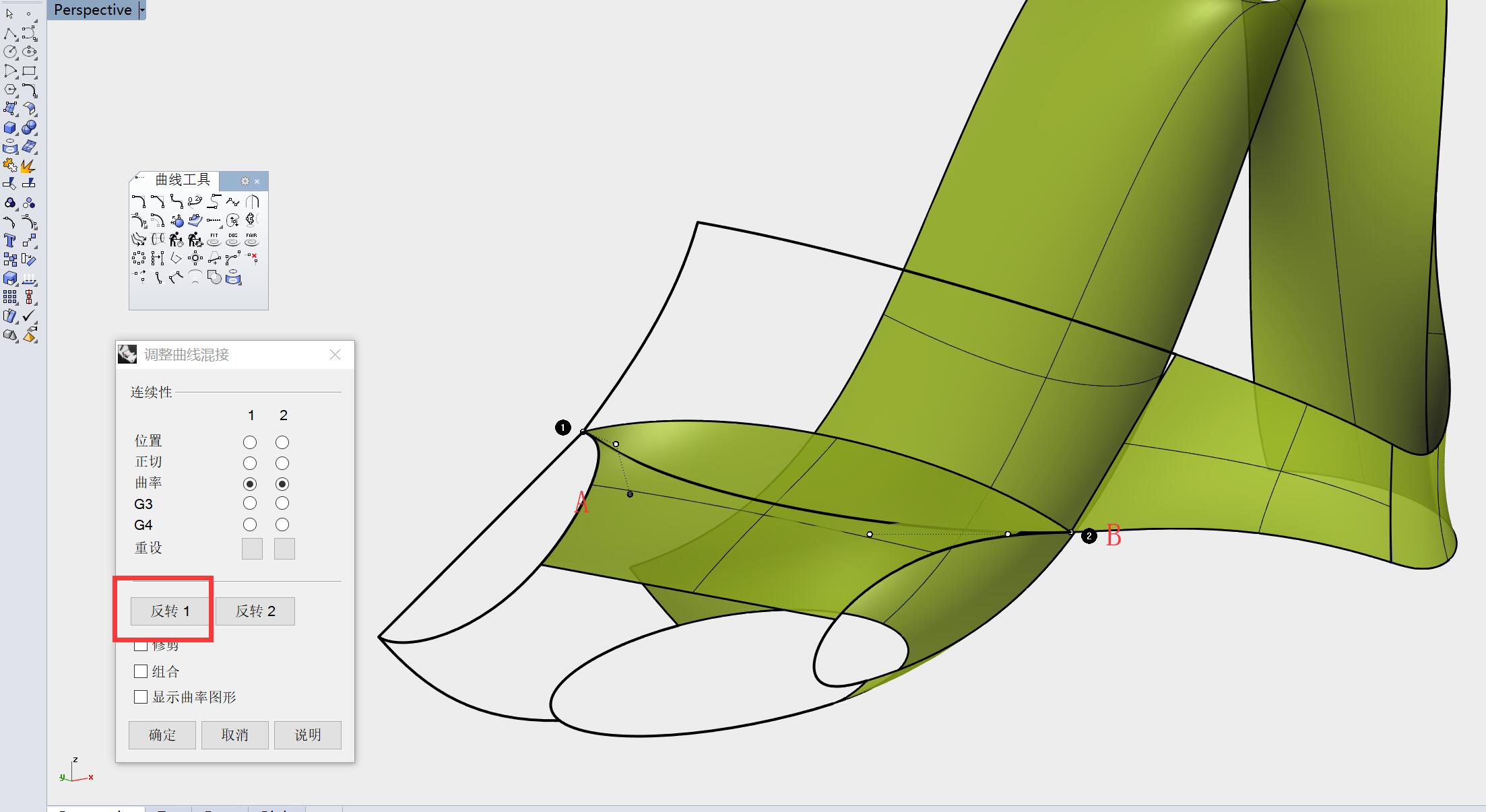

在A边缘和B边缘混接一根过度曲线

（注意端点处反转调整形态)

将曲线拉回至曲面, 并对曲面进行修剪。

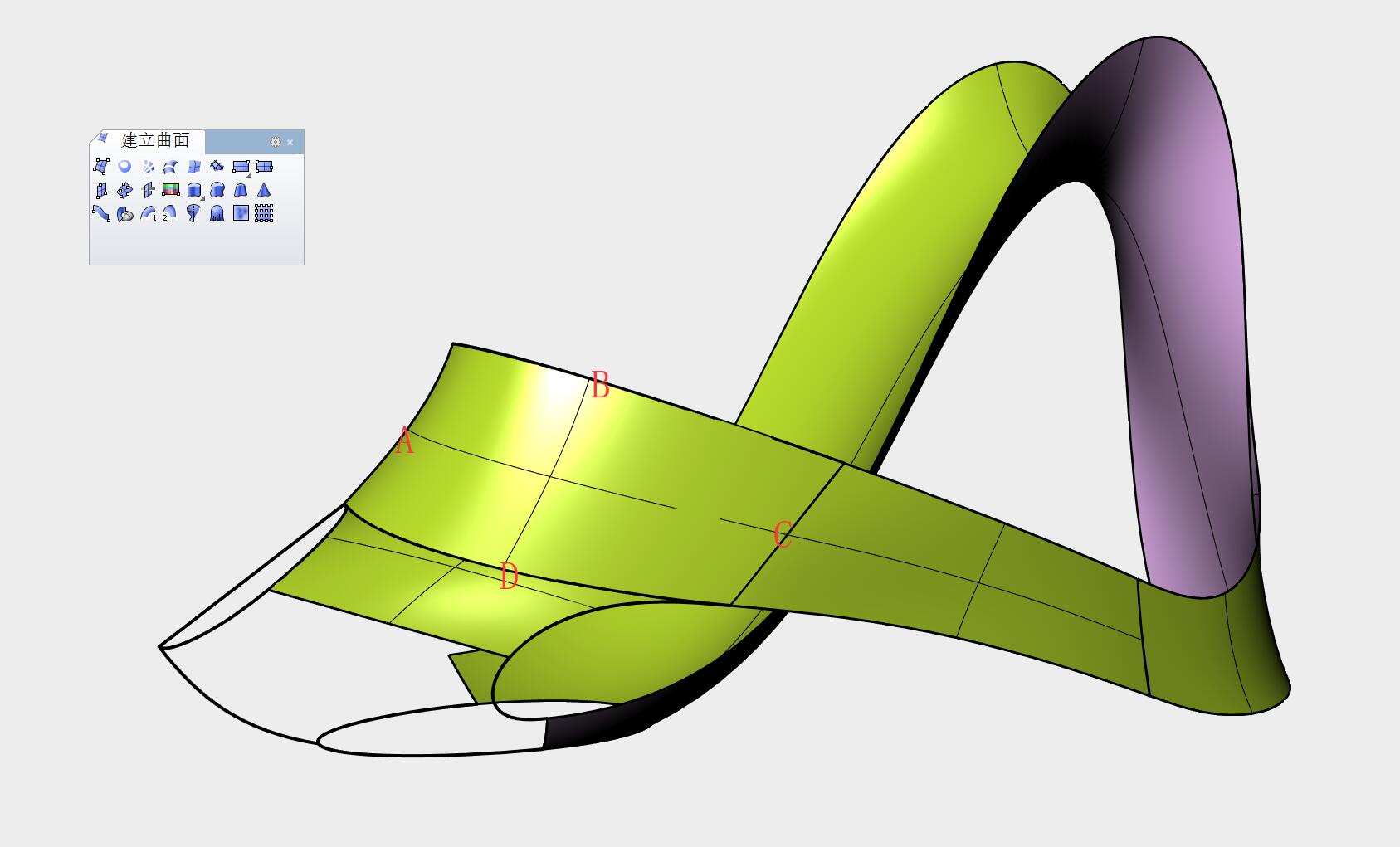

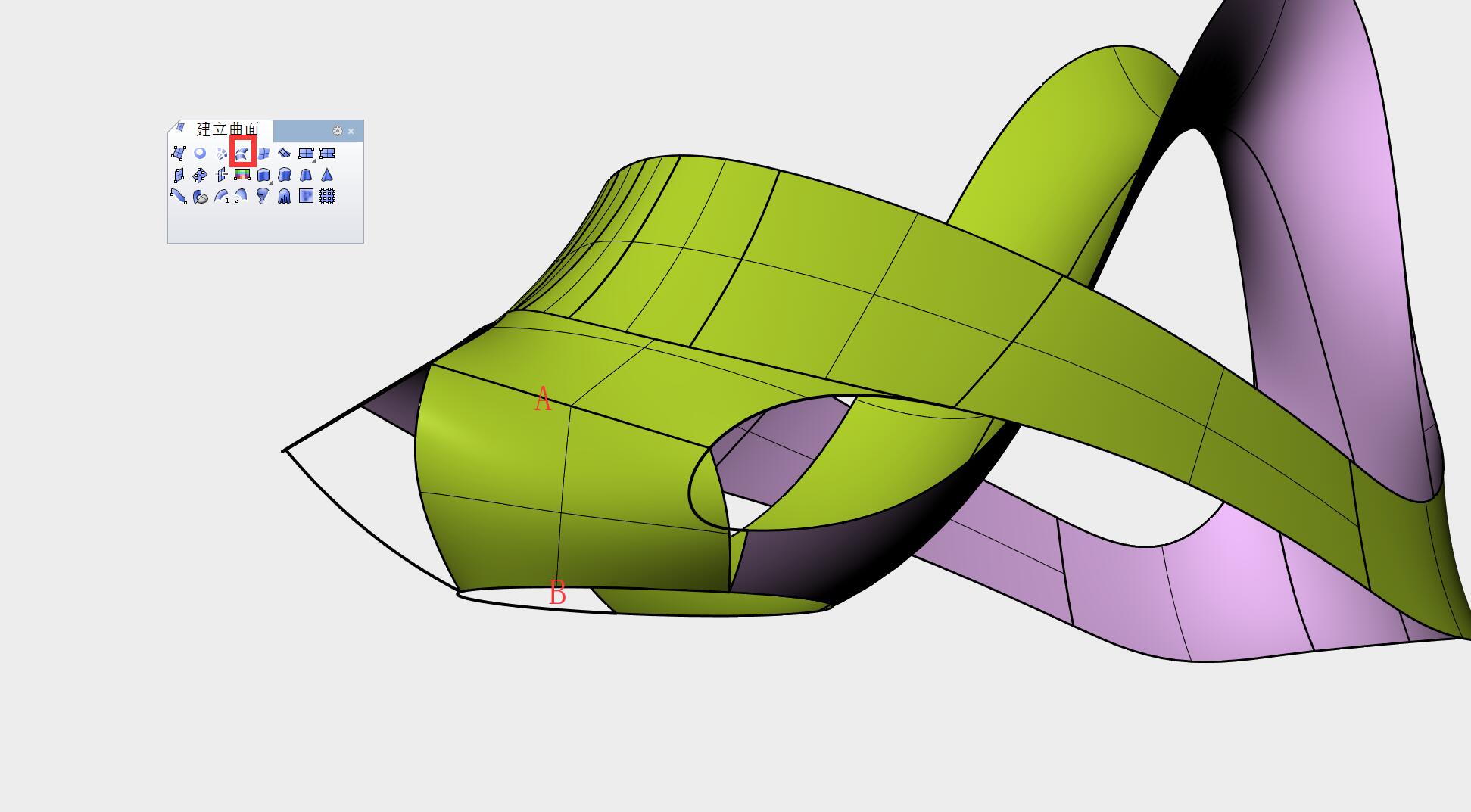

以A 、B、C、D为边缘生成曲面。

对曲面进行衔接

（曲面衔接实用技巧：如两曲面跨度比较大，

没法一次性衔接出最简面，

可用结构线切割方式将曲面切成若干小面，

然后依次和目标曲面进行衔接）

用A、B边放样出曲面，

然后调点使其和上面曲面趋势相同，

再进行衔接，连续性为曲率。



出镜率极高的混接曲线、拉回曲线、

修剪曲面我就不一一描述了。

修剪完就可以看见我们非常熟悉的4边，

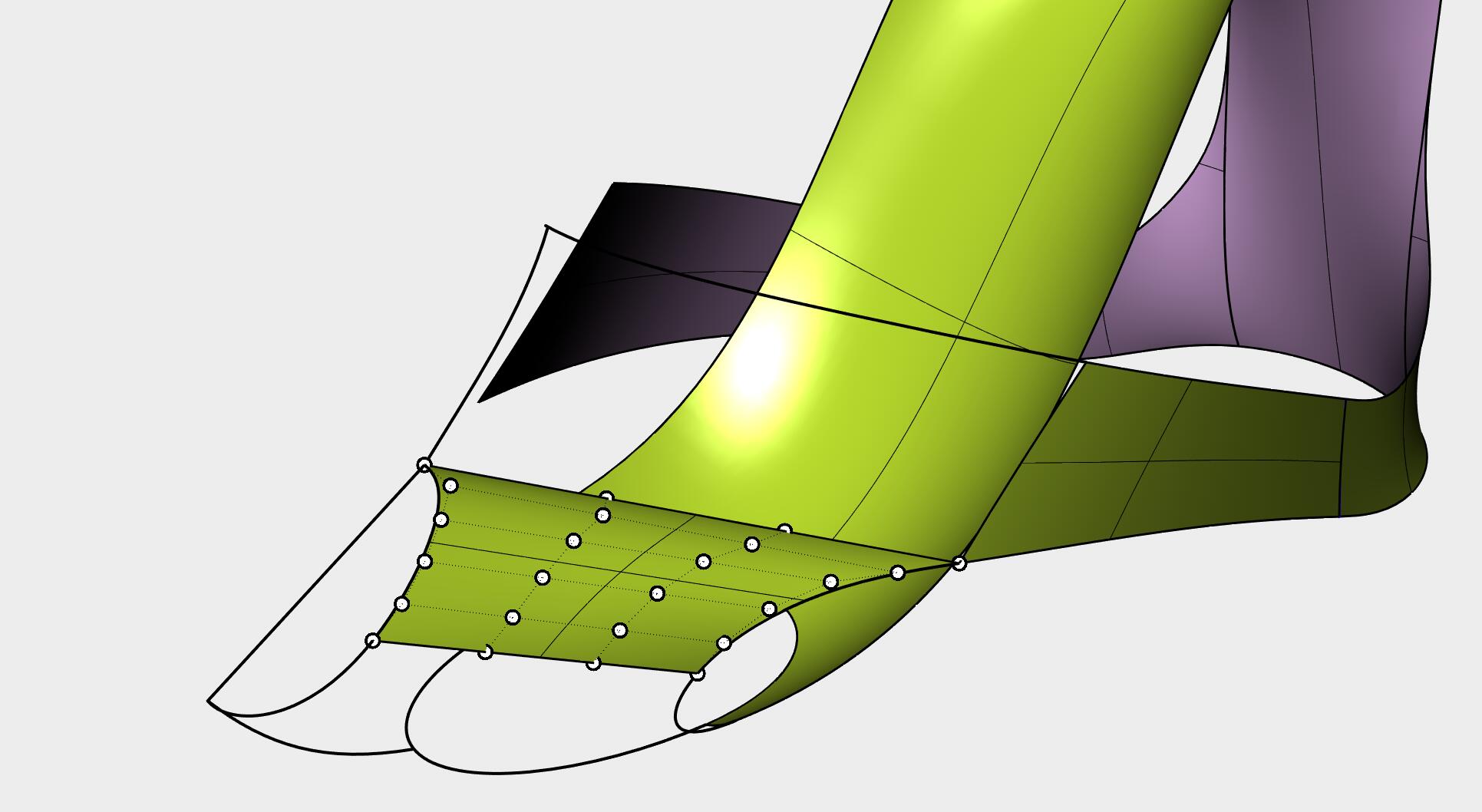

4边生成曲面,用修剪过的曲面边缘去

生成曲面是没法一下做到最简的，

这里建议大家用VSR插件的4边成面，

修剪后去曲面边缘直接生成最简面，

非常好用。

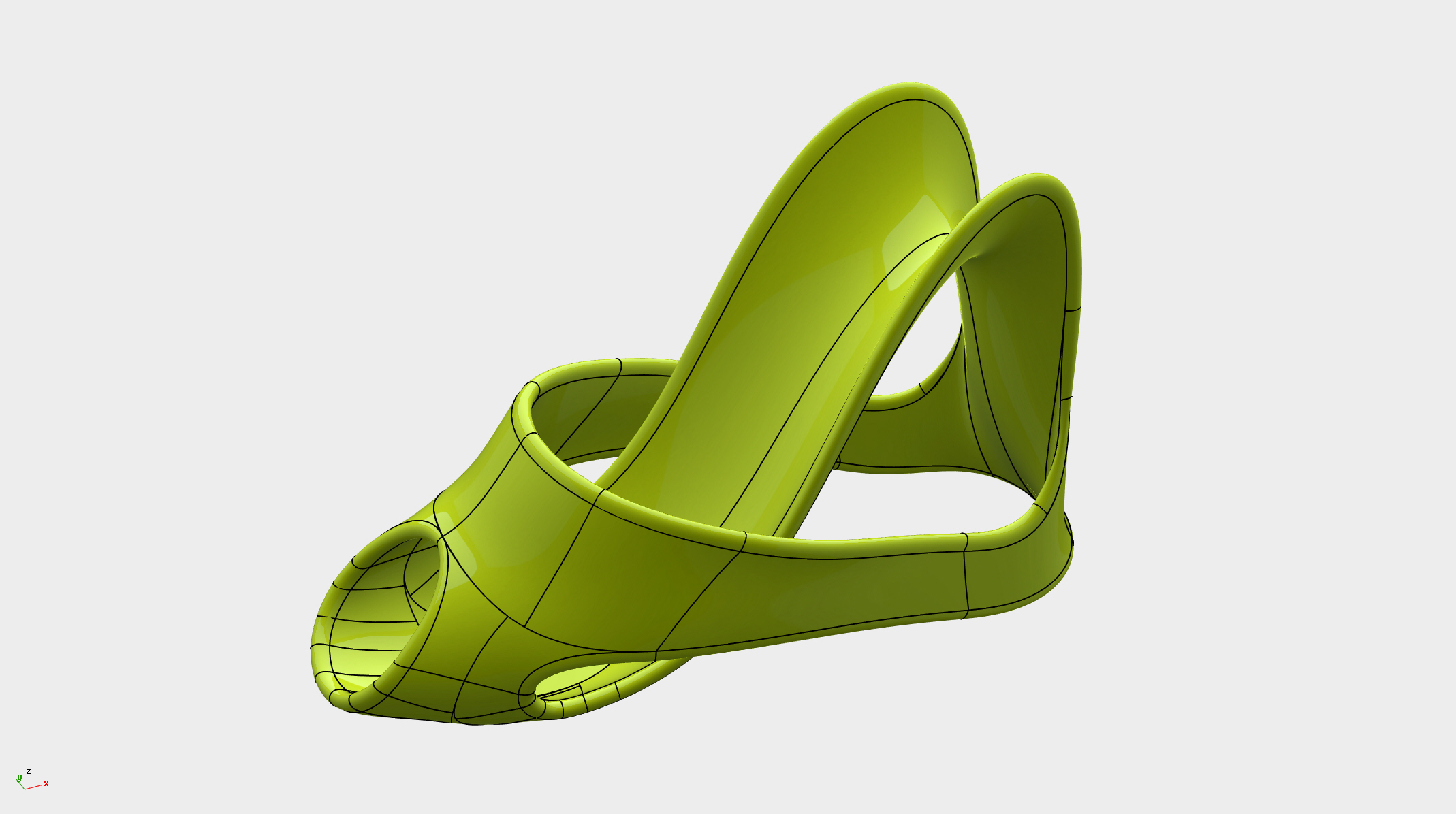

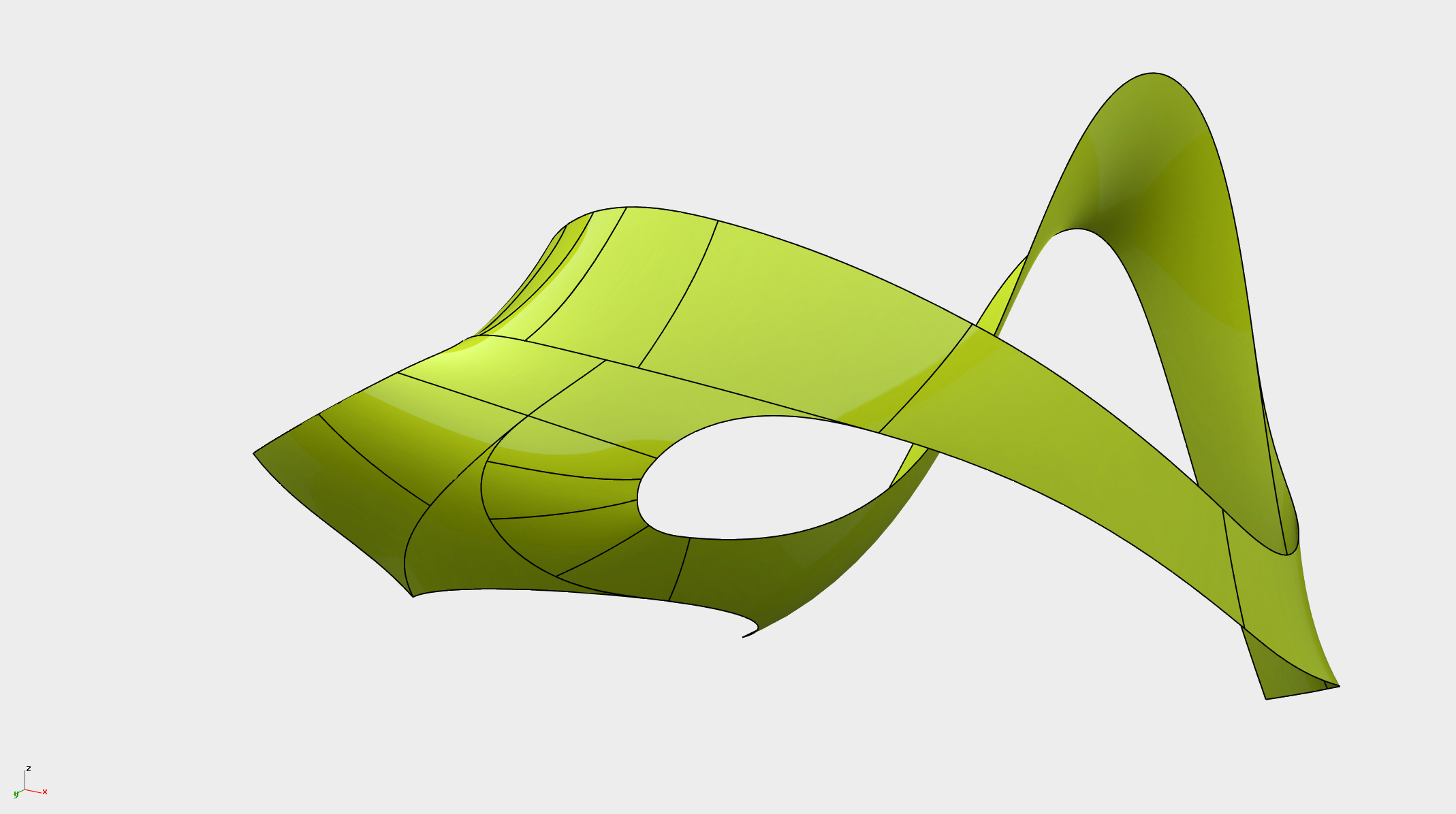

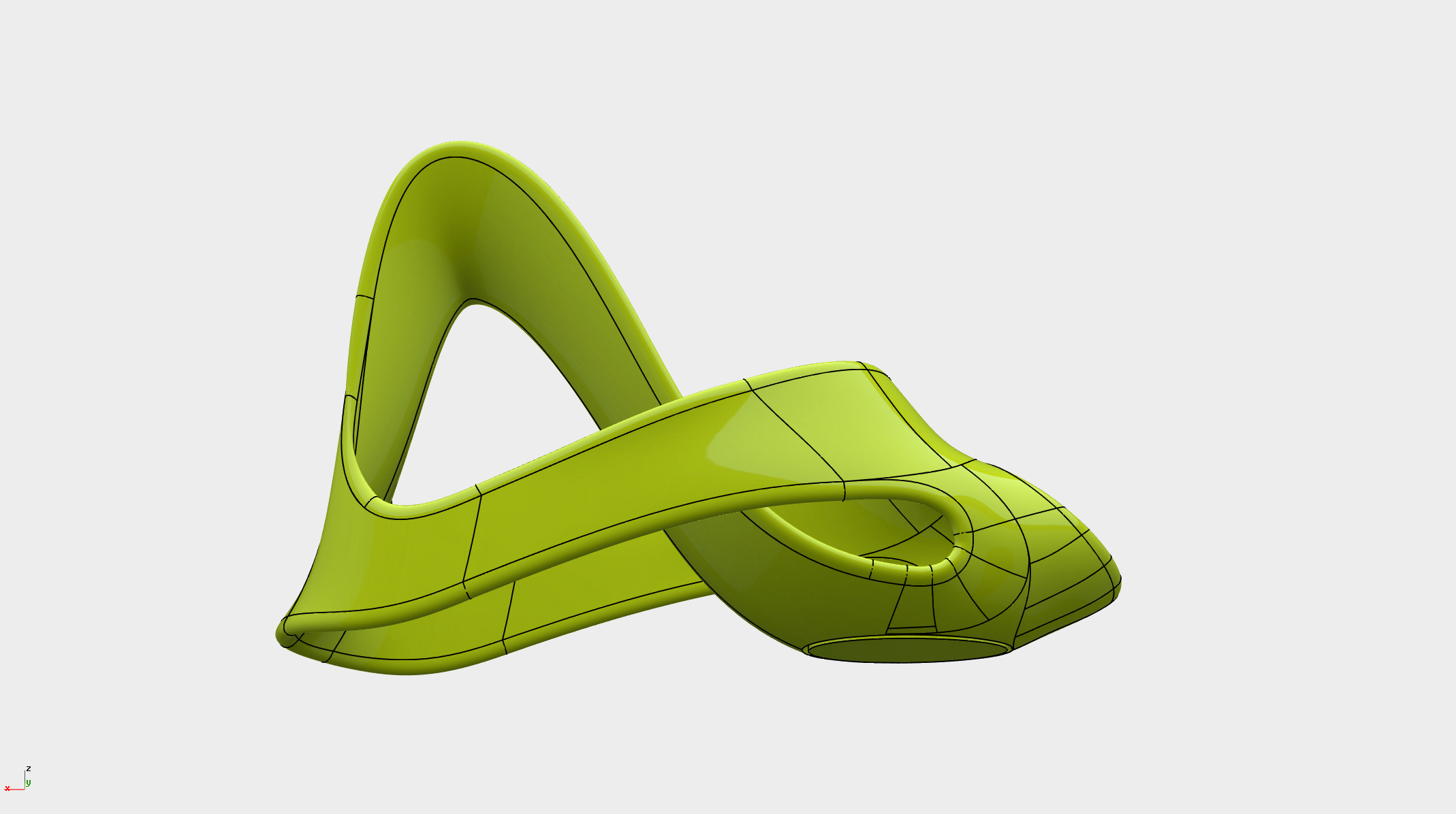

在对曲面进行衔接，看到我下面那么多小面就知道了，

衔接实用技巧又一次派上用场。

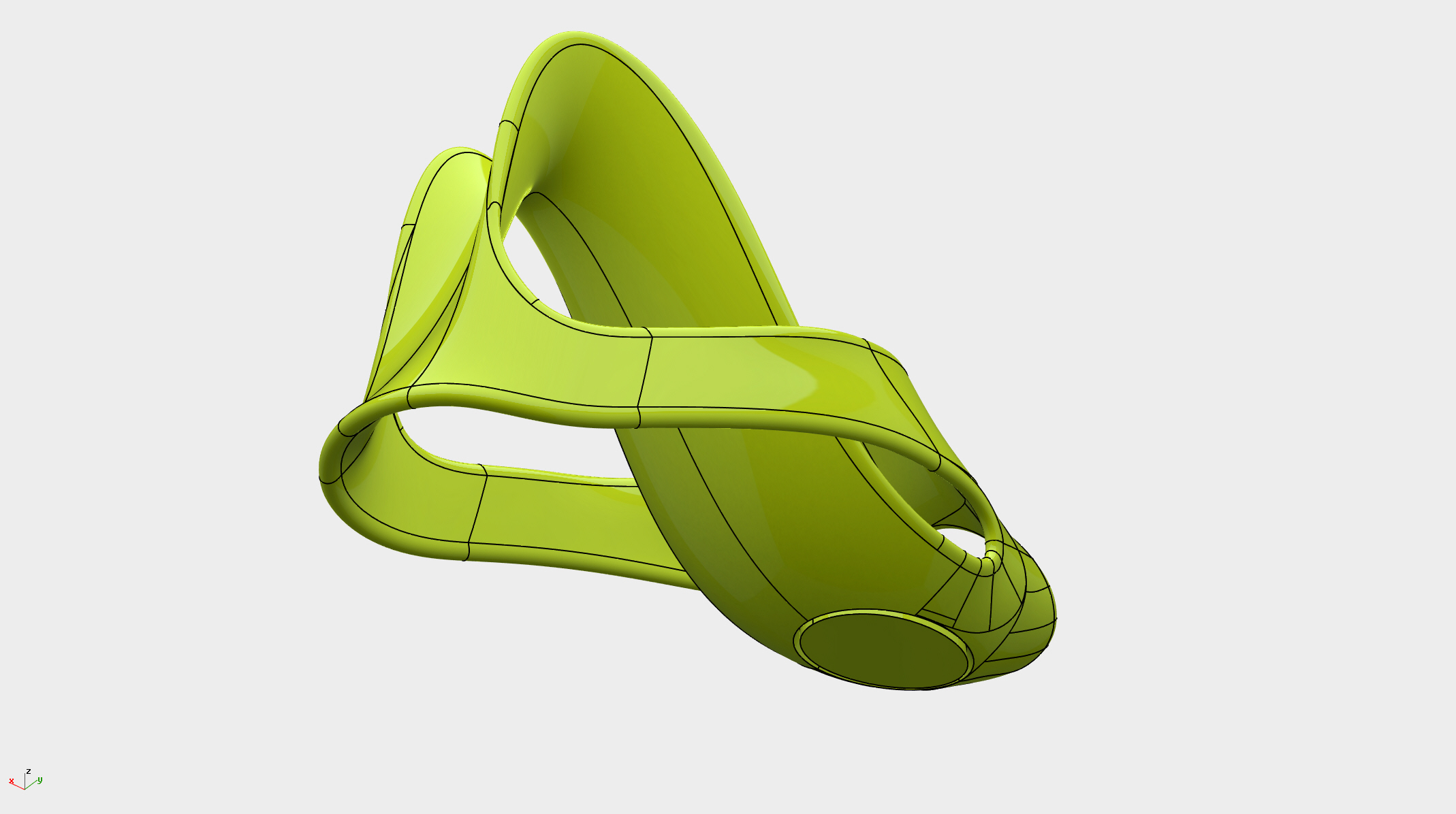

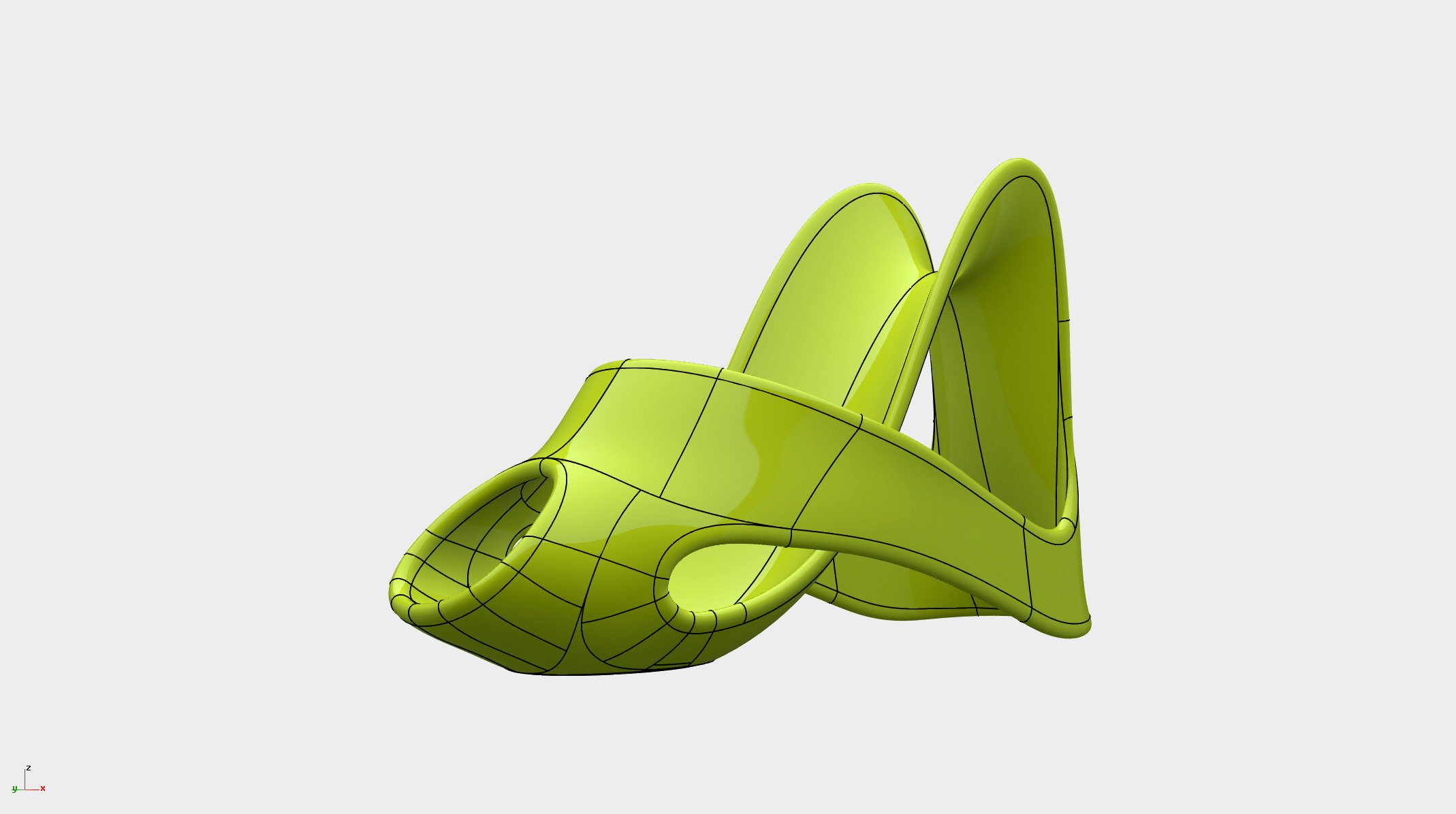

其实方法是不是很简单，快快来小试牛刀吧。
