临摹SOMEI OPPO R9 | R9s雪山镜头——TFD的使用总结

为了学习TFD，选择临摹SOMEI OPPO R9 | R9s中的一个雪山镜头，遇到了很多问题，因此在这里分享，希望能对你有所帮助！（TFD是首次接触，有不对的地方恳请大家指正，教程也将持续更新！）

效果展示

一、临摹前的准备

二、建模

三、场景的搭建

根据实际情况调整好场景构图。

四、灯光的布置

五、材质

材质思路

材质节点图

六、TFD烟雾的模拟

简介：TurbulenceFD (简写为TFD插件)是一款C4D流体水墨烟雾特效插件，TurbulenceFD模拟管道实现了一个基于不可压缩Navier Stokes 方程的分析解算器。这意味着它使用一个立体像素网格，描述体积烟和火，解决了述流体运动的网格 方程。每个立体像素TurbulenceFD计算流体的速度以及一些渠道来描述属性,如温度、烟密度、数量的燃料,等等。这个模拟过程产生每一帧的体元网格,使用缓存的磁盘上的体积渲染器。

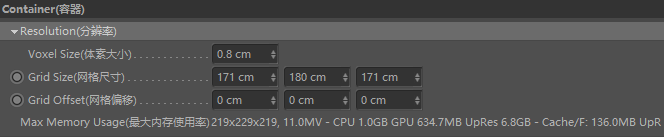

注意：体素大小控制烟雾精度，体素尺寸越小，烟雾精度越高，模拟时间越长，产生的文件越大。（一般单位1即可）

若场景中存在烟雾碰撞的情况，我们可以给碰撞体添加TFD标签，勾选其碰撞选项。

其中的纹理设置可以作为蒙板版制烟雾的发射源（添加黑白图片作为蒙版），当然你也可以通过设置选集来设定制定的烟雾发射区域。（但是实际使用中，出现了一点问题，烟雾无法覆盖选择的区域，还未解决，望告知！）

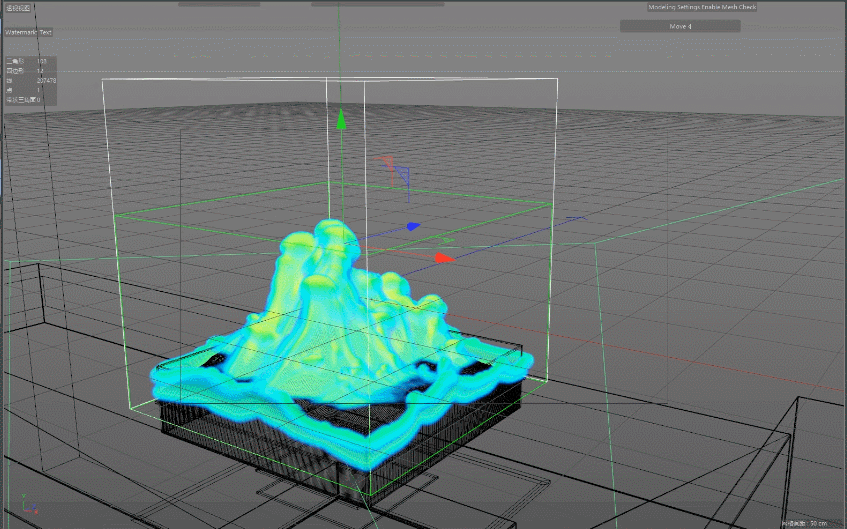

在设置调试完毕后就可以对烟雾进行模拟了。

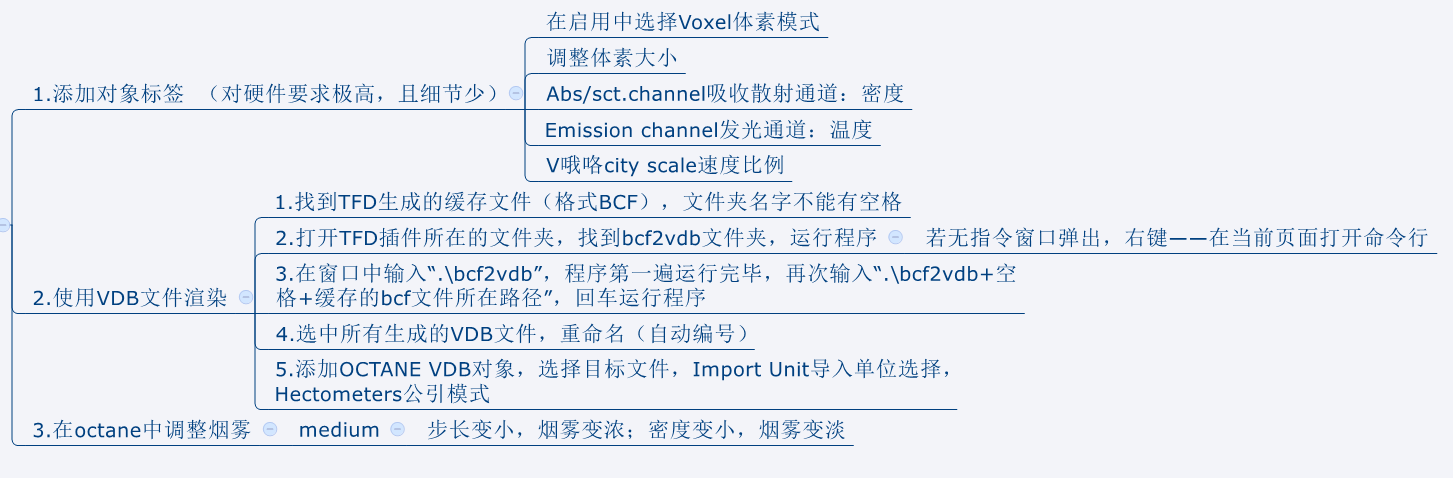

在模拟结束后，我们需要将模拟出的结果进行渲染。但是octane是无法识别TFD模拟出的烟雾的，所以我们需要将其转换为VDB格式的文件。

接下来我们就能在Octane中查看渲染结果了！
