SAI2.0透视尺使用方式全解析

原文作者：陈战老师

一、打开界面

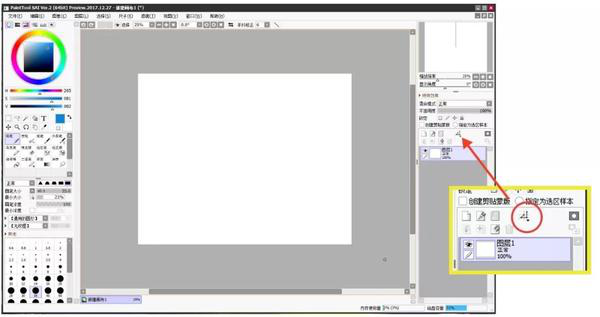

 1、透视尺在图层窗口里

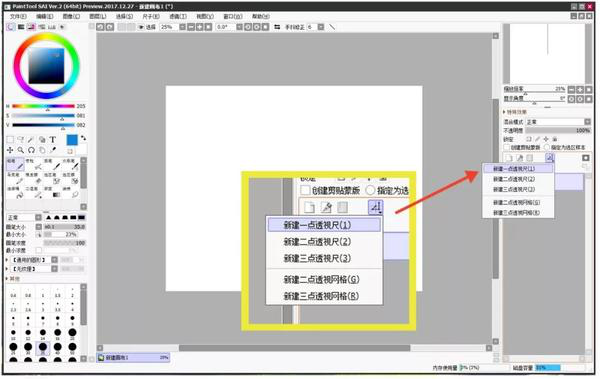

2、点开看见有一、二、三点透视尺





 二、一点透视

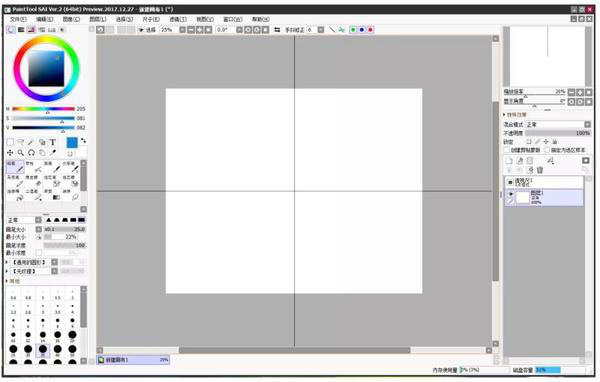

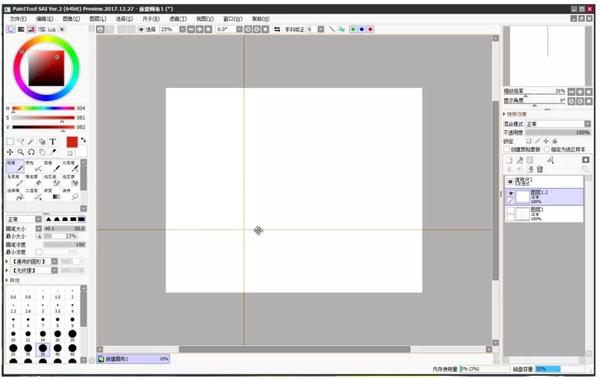

 1、建立一点透视尺后能看到一个十字线





2、按住ctrl键可以拽整个透视尺移动

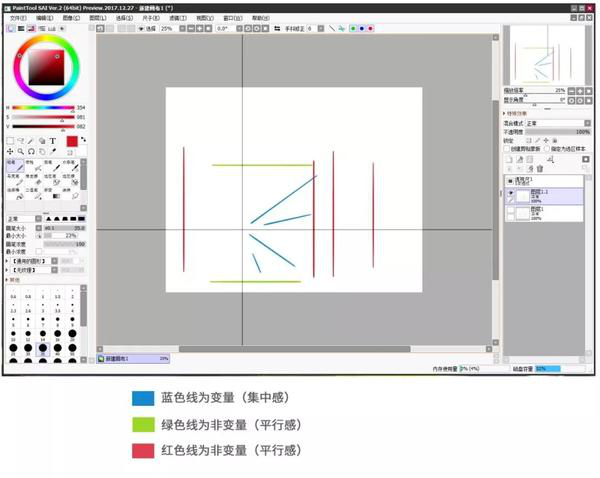

3、一点透视共有三组选。一组变量和两组非变量。







三、两点透视

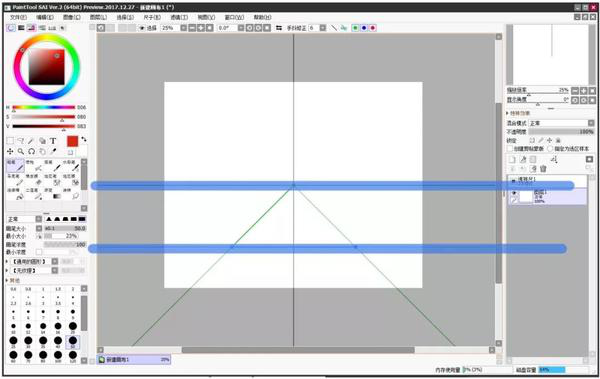

 1、 新建两点透视尺，看见透视尺上出现了两根蓝色平行线，为了区分我画的线和透视尺的线，以下将透视尺的线称为“尺线”。





2、 按住ctrl键，出现了三个点，在没有调节蓝色杠杆点之前依然是一点透视。





注意：绿点为透视点之一，蓝点是杠杆点而不是透视点！

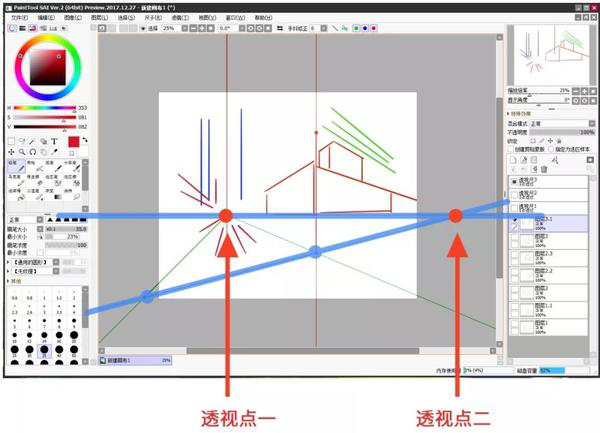

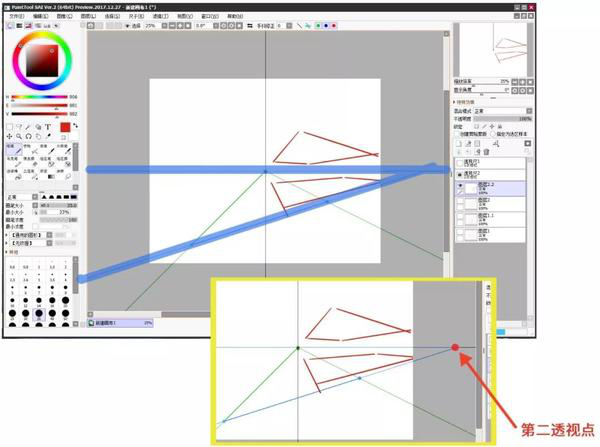

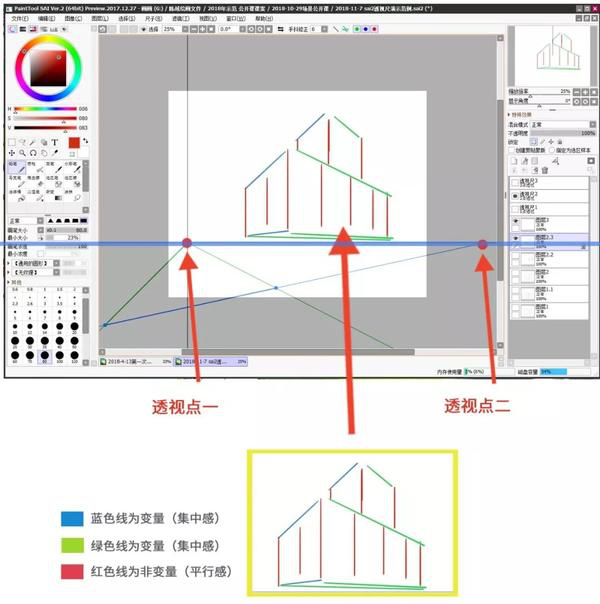

3、 按住ctrl拖拽右边蓝点，两条横向平行的蓝色尺线终于相交，相交点就是第二透视点！

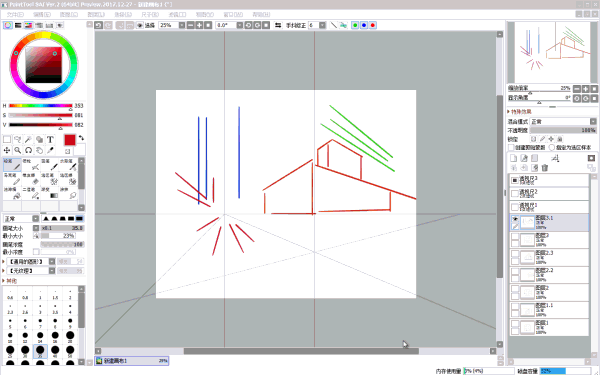

4、 若要画仰视角度、只需要保持在地平线（横向的蓝尺线）以上则可。







四、三点透视

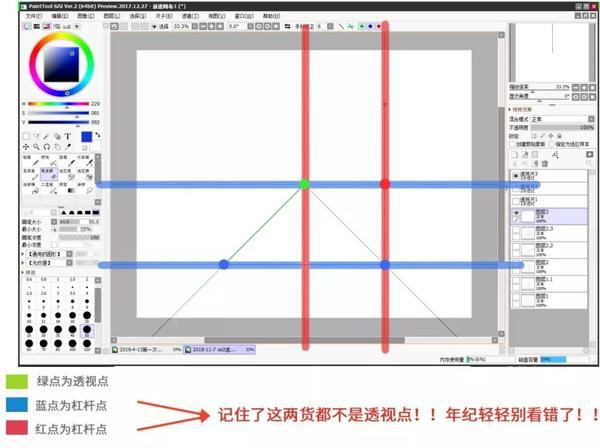

1、新建三点透视尺，出现两条横向蓝尺线，两条纵向红尺线。





2、一开始不调杠杆点时，依然是一点透视关系，一组变量（蓝）和两组变量（绿、红）





3、按住ctrl键拖拽右边蓝点，使两条蓝色尺线相交，交点为第二透视点，为此依然只有两点透视效果。

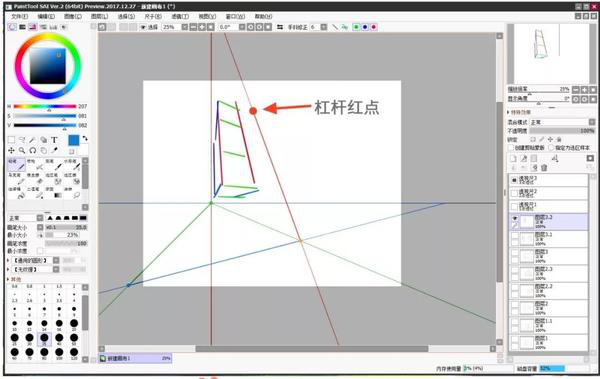

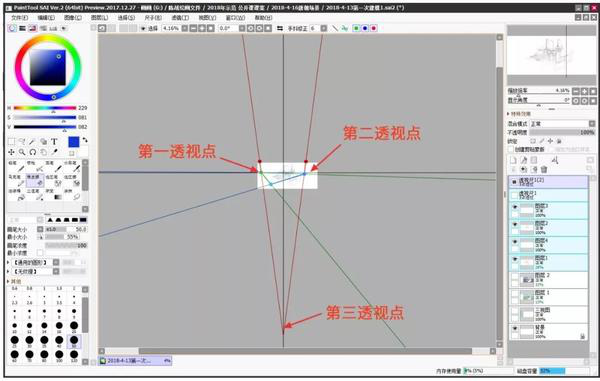

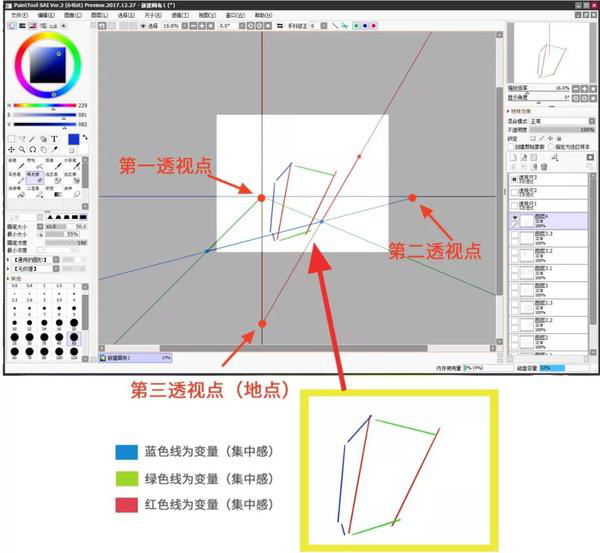

4、按住ctrl键拖拽上方红点杠杆，两条纵向红尺线相交，出现第三点透视。

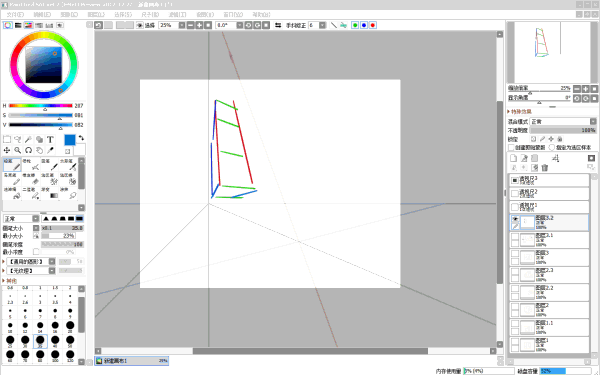

5、再次按住Ctrl键拖拽红点，使两条红尺线的交点落在下方。





三点透视画法示范

▼









五、用前面了解的基本原理尝试作画



1、定好三点透视位置







2、画出强烈透视、复杂度高的建筑物
