CMF | 表面处理工艺— 水转印

CMF设计军团 · 中国设计界最为专注的CMF原创型研究平台

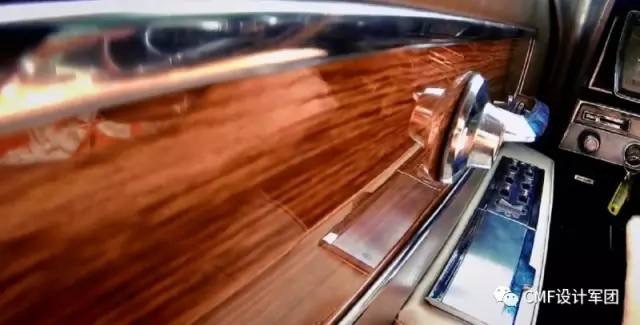

在选购汽车时，如果内饰用了木纹，展现给我们的不是冷冰冰的塑料的话，在我们心中肯定是加分项。但大家是否有考虑过它真正的材质呢？用实木做内饰是否合理呢？那逼真的木纹内饰又是怎么生产出来的呢？





本期，将带领大家过一遍产品表面处理中不可忽视的工艺，可以打造任意花纹的表面工艺——水转印工艺。











水转印

Hydro Transfer Printing



▶水转印（Hydro Transfer Printing）全称为水转移印刷技术。由于水转印工艺的确切来源并不清楚，它在各领域有许多不同的名称，比如浸涂（Immersion coating），水立方印刷或披覆转印技术（Cubic printing）和水图形印刷（Aqua graphics）。他们都是基本相同的过程，但不同的公司会提供不同的印刷技术，所以叫法不一。



第一个对水转印有记载的是1982年7月26日Kabushiki Kaisha Cubic Engineering的Motoyasu Nakanishi提交的注册专利，它提供有一种新的印刷设备，该设备结构能将转录膜放到液体表面，转印膜会保持在液体上，使液体沿着供给膜的方向流动。当待打印物品倾斜地从上游侧浸入转录槽中时，液表面的转移膜会吸附在待打印物品上。

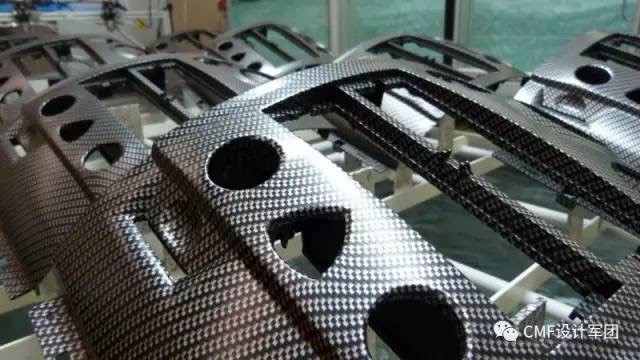

所以，水转印虽然它已经应用于广泛的产品和行业，但它依旧是一个相对较新的工艺。水转印有2个主要功能：模仿和装饰。产品的整个表面可以涂有木纹，大理石，蛇皮或碳纤维纹理。外媒曾经评论过水转印工艺，表示它是超现实的一种表面处理工艺，可以改变平面或三维产品的外观。◤









水转印工艺简介

理解简单，细节很多





▶水转印工艺流程可以简述为表面处理→喷底漆→烘干→打磨→放膜→活化→转印→水洗→烘干→罩光→固化，本文主要介绍其活化和转印过程。

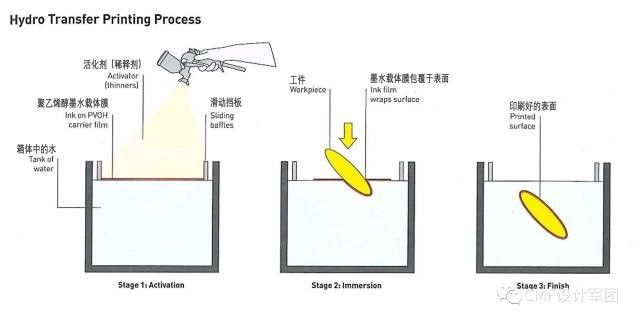

步骤一：活化过程。先在载体薄膜上印制想要图案，图案朝着水面平整地放在水面上，接著喷洒活化剂，让载体薄膜活化分解。



步骤二：转印过程。将工件倾斜缓慢浸没于水中，水的压力迫使油墨沿着工件与水面接触地轮廓进行附着。当部件完全被浸没时，图案就会转移到部件的表面。整个过程只需3到4分钟。印刷后，油墨需要用透明面漆固定并打造表面粗糙度。 ◤





Discover实地拍摄水转印过程







给设计师的tips

需要注意的



❶ 几乎任何硬质材料都可以进行水转印。如果它可以被喷涂，那么也可以用水转移进行加工。最常用的基材是注塑的塑料和金属。



❷ 一般情况下，小产品之类的产品几乎都是人工转印，比如家电类产品；而大型部件之类的产品基本采用全自动化转印，比如汽车部件。选用全自动化转印量产时，产品生产效率比较稳定，而且产量会提高很多。



❸ 水转印可以使产品看起来好像变成另外一种材质，比如转印木纹。一般厂商都会有多种标准印刷可供选择，当然也可以自己的设计图案进行打印。水转印的打印质量相当于数字打印，颜色范围非常广。一般情况下，水转印的油墨厚度小于1微米，通过附着在底漆和面漆之间，耐用性良好。



❹ 有经验的水转印师傅可以用水转印涂覆任意形状。但是在设计时，要考虑将接合线设计在产品的背面，特别是用水转印进行全方位涂覆时。产品比较深的凹陷部和凹角需要进行开孔，否则会形成气泡，油墨将不会与表面接触。同时，将部件以最佳角度（约45度）进行浸没通常可以克服凹角和浅凹陷的问题。



❺ 加工循环时间取决于零件的尺寸和复杂性，但通常不会超过10分钟。可以通过遮蔽产品部分表面来对产品未被遮蔽的表面部分进行涂覆，这也为水转印提供更多可能性，但耗时会增加。



❻ 水转印膜的基材伸缩率非常高，图案很容易紧密地贴附于物体表面，在印刷和转印过程中，柔性的图文载体与承印物在接触时难免发生拉伸变形，造成实际转印到物体表面的图文难以达到逼真程度，为了避免这个缺点，设计时需要把水披覆转印膜上的图文设计成不具有规则造型，当变形后也不影响整体外观效果。◤





大量水转印实例







在表面处理工艺系列中，军团曾陆续推出了相关文章，有兴趣的童鞋可以点下方图片回顾一下。

推荐阅读

点击下方链接即可阅读













图文：部分来源于网络，军团整理编辑。

参考文献：

Rob Thompson，《Manufacturing Processes for Design Professionals》，出版社: Thames & Hudson，出版年: 2007-11-30；

程为华, 李国波, 张国忠. 乘用车塑料内饰件水转印表面涂装技术[C], 中国汽车工程学会涂装技术分会成立大会暨汽车涂装技术交流会. 2009.

Cuffaro, Dan; Zaksenberg, Isaac (2013). The Industrial Design Reference & Specification Book. Rockport Publishers. p. 50. ISBN 9781592538478.

注意事项部分源自东莞市承峰永升五金有限公司黄飞亮提供.







THE END
