CMF|实现金属产品表面纹理装饰的7大工艺

CMF设计军团 · 中国设计界最为专注的CMF原创型研究平台

纹理装饰是产品外观品质提升的重要因素，在金属外观件表面制作不同形状，不同形式的一些纹路，对金属外观件表面起装饰和美化的作用。金属制品的外观纹理装饰工艺多种多样，今天我们来详细盘点一下实现金属产品表面纹理装饰的几大工艺，看看你了解多少？

一、金属蚀刻

1. 工艺介绍及特点

也称光化学腐蚀（photochemical etching）。通过曝光制版、显影后，将要蚀刻纹样区域上的保护膜去除，在金属蚀刻时接触化学溶液，达到溶解腐蚀的作用，形成凹凸或者镂空成型的效果。一般的消费性产品，铝板上的花纹或是文字LOGO常常是蚀刻加工所制作。另外，蚀刻也常常用来制作各式金属喇叭网。

2. 工艺流程

金属的种类不同，其蚀刻的工艺流程也不同，但大致的工序如下：金属蚀刻板→除油→水洗→浸蚀→水洗→干燥→丝网印刷→千燥→水浸2～3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→电解抛光→水洗→染色或电镀→水洗→热水洗→干燥→软布抛(擦光)光→喷涂透明漆→干燥→检验→成品包装。



要想得到条纹清晰、装饰性很强的图纹制品，必须注意控制好蚀刻工艺的条件。主要是蚀刻溶液的温度和蚀刻时间。

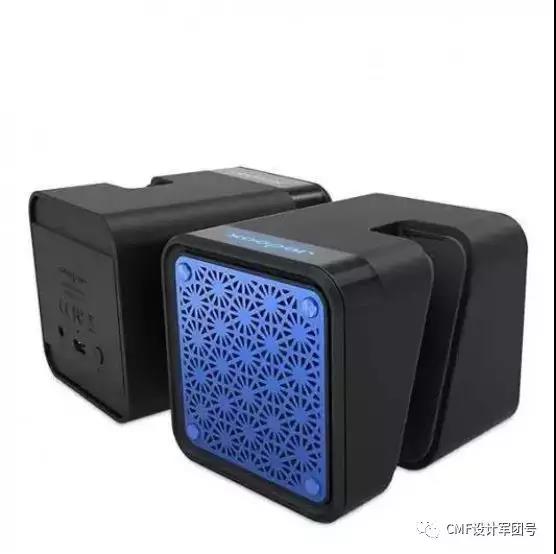

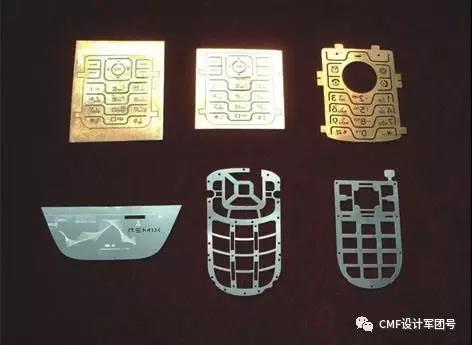

3. 产品案例

 二、CNC加工

1. 工艺介绍及特点

CNC加工（CNC Machining）是指用数控的加工工具进行的加工。CNC数控机床由数控加工语言进行编程，控制加工刀具的进给速度和主轴转速，以及工具变换器、冷却剂等，以此对基材表面进行物理加工。CNC加工相对手动加工具有很大的优势，如数控加工生产出的零件非常精确并具有可重复性；数控加工可以生产手动加工无法完成的具有复杂外形的零件。

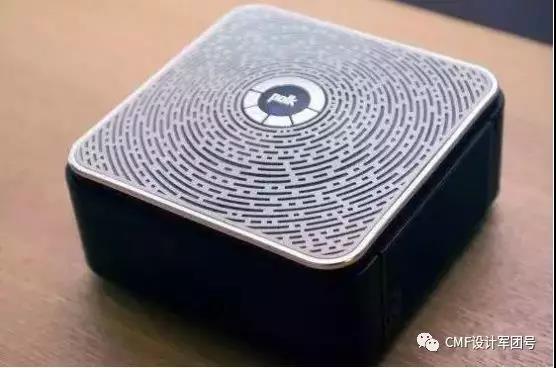

2. 产品案例

接下来的几种工艺均属于金属覆膜系列。

 三、LMF金属覆膜

1. 工艺介绍及特点

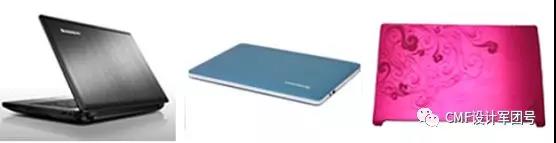

LMF即金属表面覆膜，是由通达集团开发，目前已经广泛应用在笔记本和平板电脑等产品金属外观装饰件上。特点是多彩、纹理、轻薄及环保。

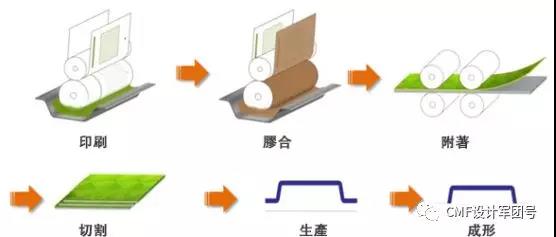

2. 工艺流程

 四、VCM板



1. 工艺介绍及特点



VCM即PET/PVC贴膜彩色钢板，通常是指将镀锌基板进行表面处理后涂敷(辊涂)或粘结有机薄膜并烘烤而成的产品。

VCM产品即在金属表面复合PVC薄膜，使其牢固结合，又称PET/PVC贴膜彩色钢板。该产品具有靓丽的外观、优异的加工性能、耐腐蚀耐刮伤等优点，且可实现低光到高光的不同效果。表面的膜材具备可印刷等特殊处理的特性，可表现出多种色彩及纹理效果。

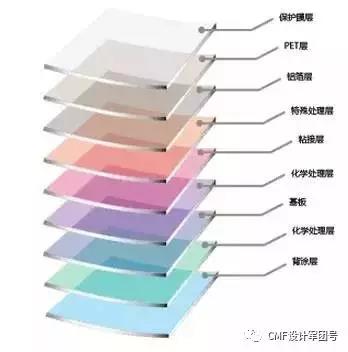

图 VCM产品结构图

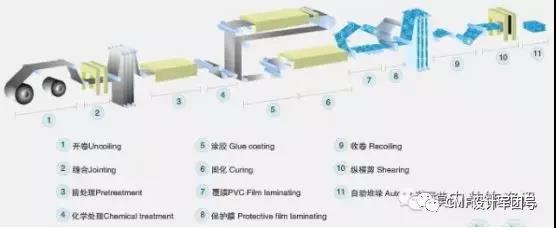

2. 工艺流程

 五、PCM预涂板

1. 工艺介绍及特点

PCM预涂板就是在金属板上进行预先涂装，即在金属表面喷涂油漆。



预涂板除了具有单色、珠光、花纹等装饰效果，还同时具有色彩丰富、生产效率高、周转速度快、环保无污染的优点，其应用领域也由最初的百业窗拓展到建筑外墙、室内装饰、交通运输及家电外装等行业。

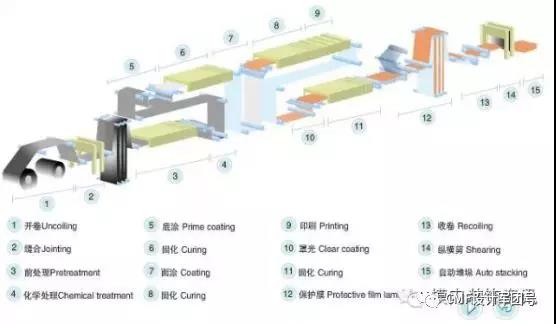

2. 工艺流程

 六、PEM彩板

1. 工艺介绍及特点

PEM彩板不仅具备靓丽的外观和优秀的装饰效果，而且完全不含PVC，是真正意义上的绿色彩板，已经成为家电彩板和装饰彩板行业发展的新导向的新趋势。



PEM产品是VCM产品的环保升级，该产品去掉了VCM的PVC层，保留PET层，不仅具有靓丽的表面效果，且符合真正意义上的绿色环保。

 七、ACM彩板



1. 工艺介绍及特点



ACM产品是一种新型复合彩板，是将PET与AL合金铂复合后与钢板进行层压，外观金属质感非常强烈。金属感的增强可直接提升家电外观的质感，适合应用于高档家电产品外观。
