如何在Adobe Illustrator中创建一组复古的科学主题图标

创建新文档

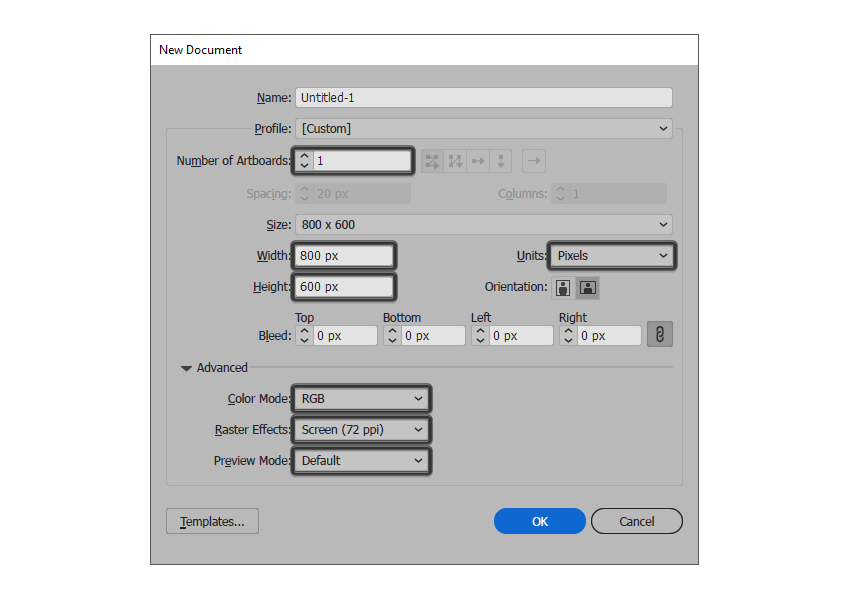

启动并运行Illustrator，创建一个新文档（文件> 新建或Control-N）：

画板数量：1

宽度： 800像素

高度： 600像素

单位： 像素

进入“高级”选项：

色彩模式：RGB

栅格效果：屏幕（72ppi）

预览模式：默认

创建自定义网格

第1步

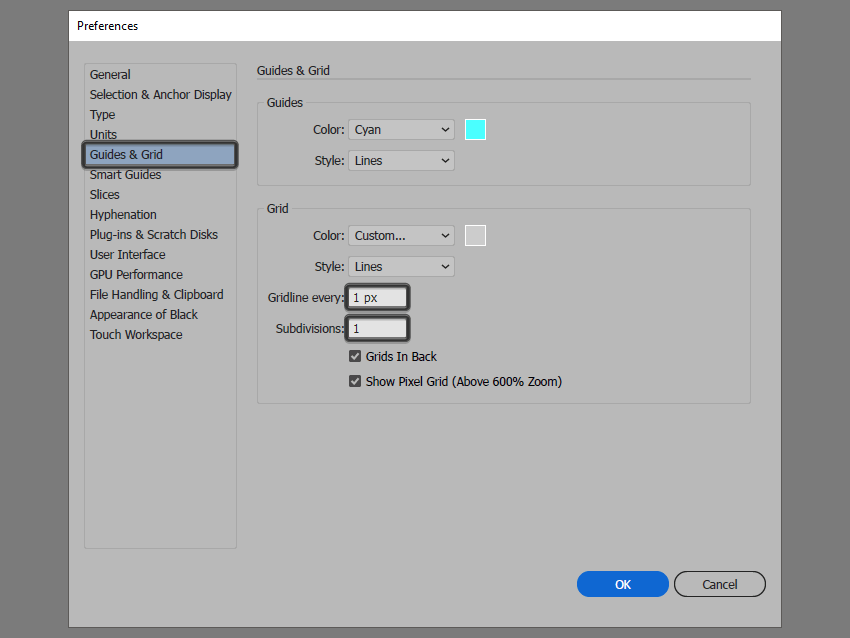

转到编辑>首选项>参考和网格子菜单，然后进行以下设置：

网格线：1 px

细分：1

第2步

完成了自定义网格后，为了确保在绘制过程中更方便的观察细节，我们可以在“视图”菜单下找到“对齐网格”选项，这样我们每次进入“像素预览”时都会转换为“捕捉到像素”模式

创建图层

打开“图层”面板，创建四个图层，将它们分别重命名如下：

第1层：参考网格

第2层：试管架

第3层：显微镜

第4层：灯检查器

创建参考网格

第1步

首先锁定除“参考网格”图层以外的所有图层，选择矩形工具（M）创建一个128 x 128像素的橙色（#F15A24）方块

第2步

创建另一个120 x 120 px的方形（#FFFFFF），放置到橙色方形中心位置留出4 px的描边，完成有效绘图区域

第3步

使用Control-G键对两个正方形进行分组，在彼此相距40 px的位置创建两个副本

完成后，锁定当前图层并转到下一个图层，开始绘制第一个图标

创建试管架图标

完成创建参考网格之后我们转移到下一层（第二层），放大第一个参考网格开始工作

第1步

创建一个12 x 88 px矩形制作第一个试管#56C1AD，将其放置在距活动绘图区域顶部边缘2 px，距离左侧30 px的位置

第2步

在变形面板的矩形属性中将矩形底角的半径设置为6 px

第3步

使用描边为结果形状赋予轮廓，创建它的副本（Control-C），将其粘贴（Control-F）在图形前面然后将其颜色更改为#5B4032 ，将其粗细设置为4px

第4步

使用20 x 4 px矩形（#5B4032）添加试管口，将其定位在试管主体的上部，与先前创建的形状中心对齐

第5步

使用12 x 6 px矩形（#5B4032）创建试管的阴影，将它对齐到试管口的顶部边缘，完成后，使用Control-G键选择四个形状并组合在一起

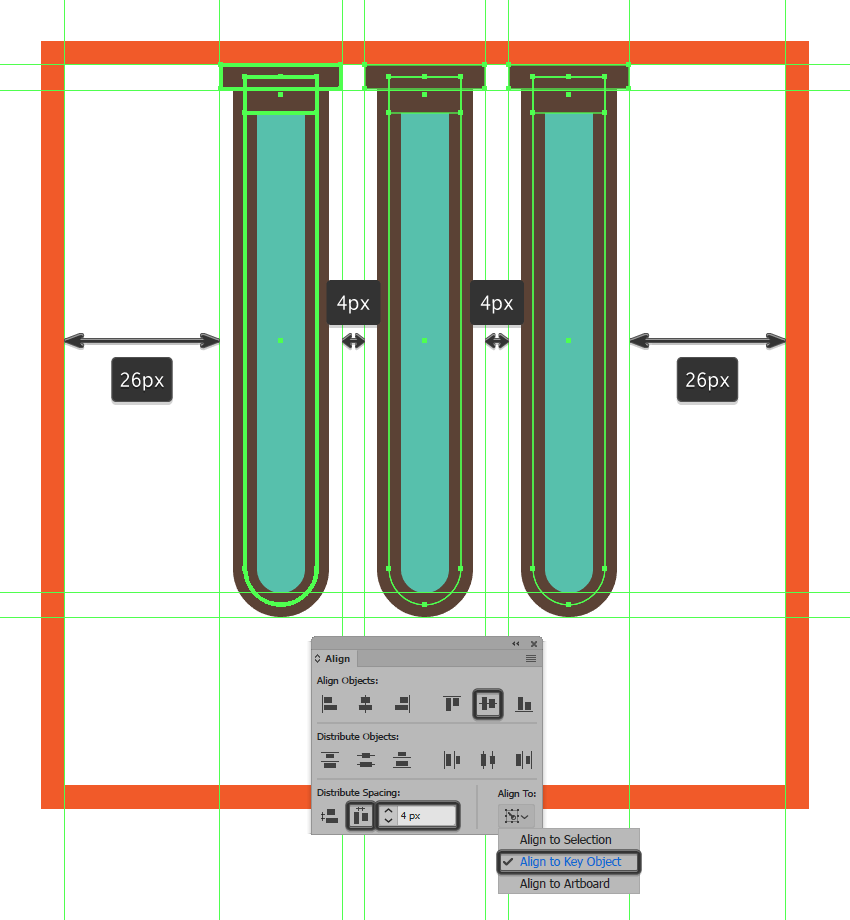

第6步

选择我们刚刚完成的试管，创建两个副本（Control-C> Control-F两次），然后将它们分布在试管右侧，将彼此距离设置为4 px，完成后，使用Control-G键选择并将所有形状组合在一起

第7步

创建4 px轮廓（#5B4032）104 x 16 px大小的矩形（#C48755）作为基座，将对齐到活动绘图区域的底部边缘

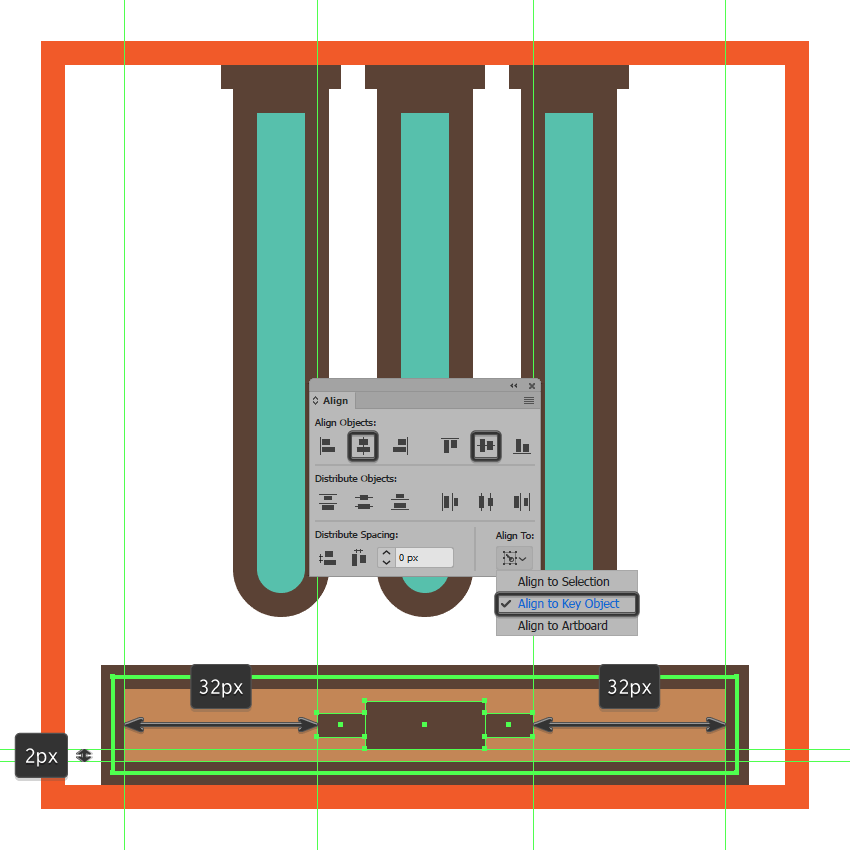

第8步

使用20 x 8 px矩形（#5B4032）添加试管架标签，然后在它的左右添加两个较小8 x 4 px（#5B4032）的矩形，选择并将三个形状组合（Control-G）在一起，将它们居中对齐到木制基座，完成之后将创建的形状进行分组

第9步

使用两个4 px轮廓（#5B4032）10 x 64 px矩形（#AF7245）创建试管架的侧面部分，将图形分别进行分组（Control-G），然后将其放置在基座的上方，距离绘图区域两边10px的位置

第10步

使用4 px轮廓（#5B4032）104 x 12 px大小的矩形（#C48755）添加试管架的上部，将其进行分组（Control-G），然后定位在先前创建形状的顶部

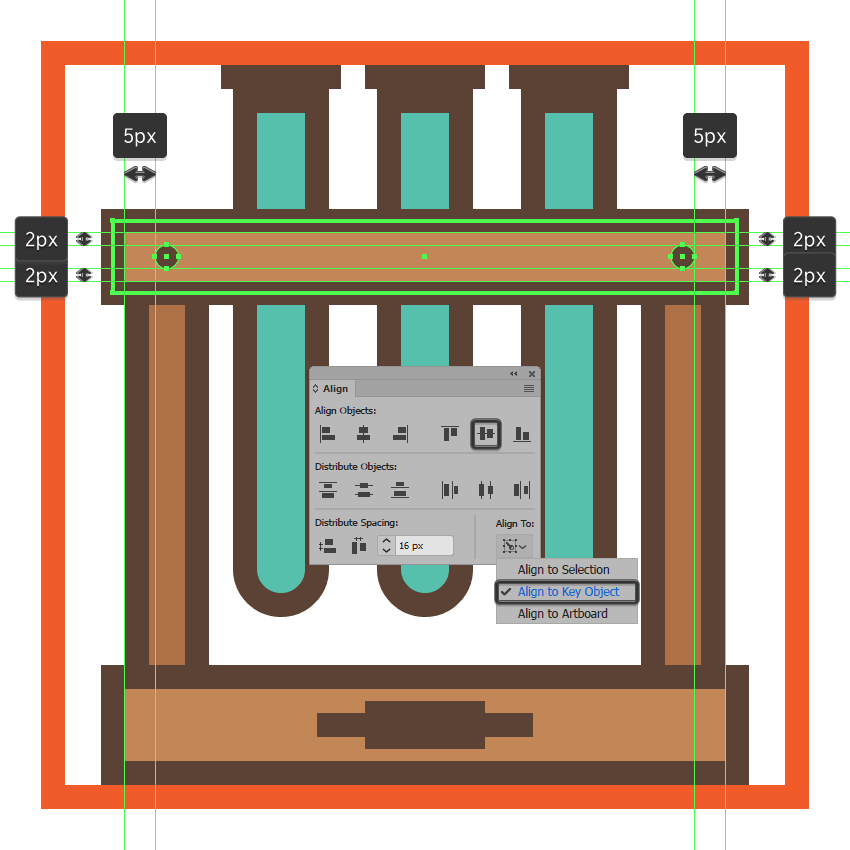

第11步

使用两个4 x 4 px圆圈（#5B4032）制作小螺钉，将它们放在木条的两端，与木条中心对齐，选择并将它们分组（Control-G）

第12步

添加两个10×6像素的矩形（#5B4032）为木架的侧面阴影部分，接着创建三个12×6像素矩形（#5B4032）用做玻璃试管的阴影

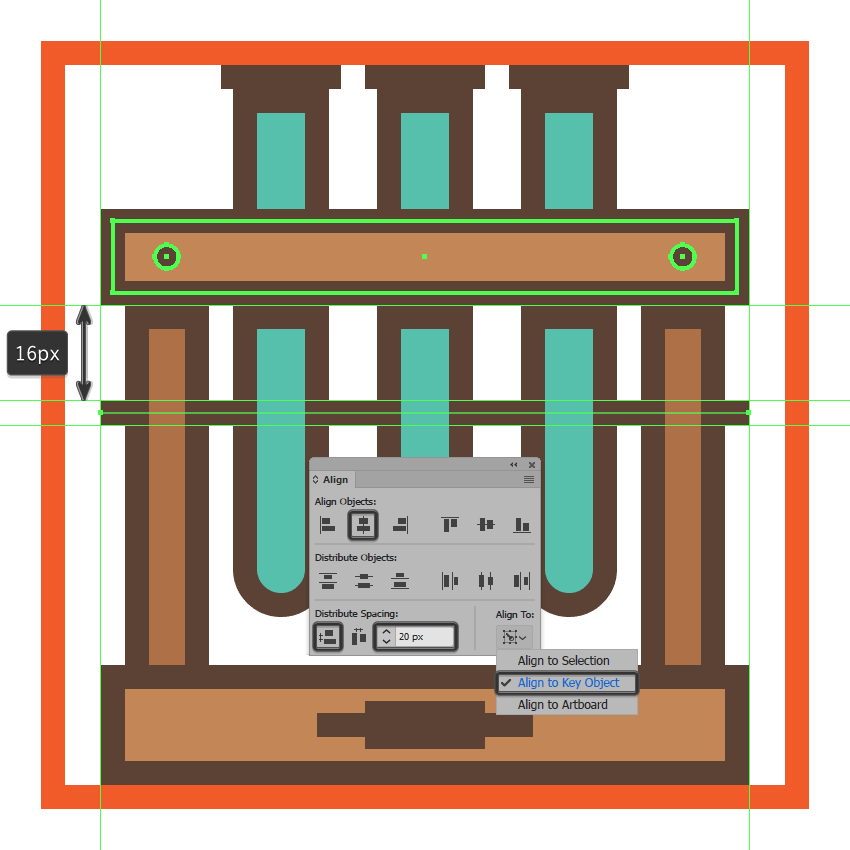

第13步

创建108×4px的水平线（#5B4032）创建木架的支撑部分，将线条中心对齐到木架，将其定位在距其上部20 px的位置，并将其发送到木架背面（右键单击>排列>后移一层）

第14步

木架完成后，使用4 px线条绘制试管架支架，颜色设置为#5B4032，完成之后，选择并将所有组成部分组合（Control-G）在一起

创建显微镜图标

完成了第一个图标后，锁定它的图层，继续进入到下一个图层（这将是第三个图层），开始显微镜图标的绘制

第1步

使用具有4 px轮廓的80 x 12 px矩形（#6B5B51）创建显微镜的基座，对其进行分组（Control-G），然后居中对齐到活动绘图区域下边缘

第2步

使用具有4 px轮廓（#5B4032）的96 x 12 px矩形（#C48755）添加基座的上部，将其分组（Control-G），然后定位在先前创建的形状的顶部

第3步

创建两个108×4 px宽的线条（#5B4032），将它们分别定位在基座轮廓的顶部和底部边缘上，然后再向填充形状的中心添加一条直线，完成后，使用Control-G键选择并将所有形状组合在一起

第4步

使用80 x 6 px的矩形（#5B4032）将阴影投射到基座的底部，对齐它的上边缘。完成后，将阴影进行分组（Control-G），然后对整个基座执行相同的操作

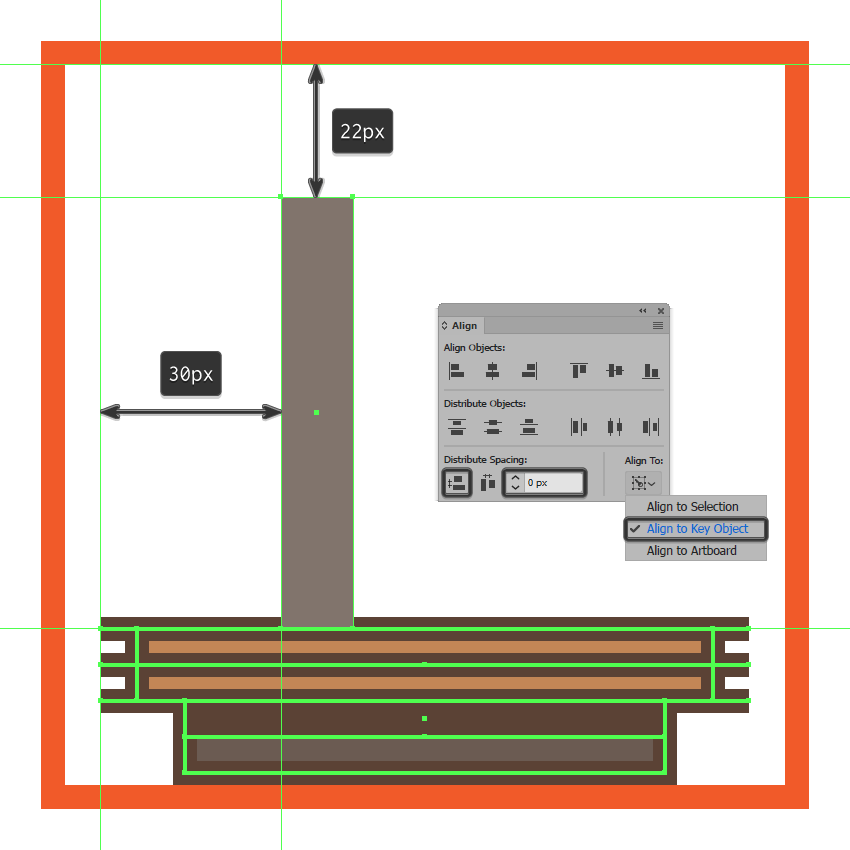

第5步

创建一个12 x 72 px矩形开始绘制显微镜的手柄，使用#82756C为矩形着色 ，然后将其定位在基座左边缘30 px的位置上

第6步

创建一个12 x 14 px矩形（#82756C）将其放置在上一步中较高矩形的左侧，使用路径查找器的联集将两者组合成一个更大的形状

第7步

使用直接选择工具（A）选择形状下部的左上锚点 ，利用移动工具将其下移6 px的距离（右键单击>变换>移动>垂直> 6 px）

第8步

使用描边方法为生成的形状提供4 px的轮廓，并将其颜色设置为#5B4032

第9步

使用4 x 4 px的圆圈（#5B4032）给手柄添加小螺钉，将螺钉定位在手柄的底部，在其周围留出4 px间隙。完成后，选择所有形状并使用Control-G键将它们组合在一起

第10步

创建一个8 x 8 px矩形（#5B4032）作为手柄上的螺钉，并将其放置在显微镜手柄的顶部

第11步

使用4×2像素的矩形（#5B4032）（2）创建螺钉较窄的部分，在其顶部添加一个16×4像素的矩形（#5B4032）（3）接着是稍窄12×4像素矩形（#5B4032），将三个形状放在方形顶部，然后选择并将它们组合在一起（Control-G）（4）

第12步

创建一个16 x 8 px矩形（#5B4032），将其定位在显微镜臂的左侧距离顶部12 px的位置

第13步

使用4 x 68 px矩形（#5B4032）添加支撑杆，将其放置在显微镜手柄的左侧，将其发送到其他形状的背面（右键单击>排列>后移一层）

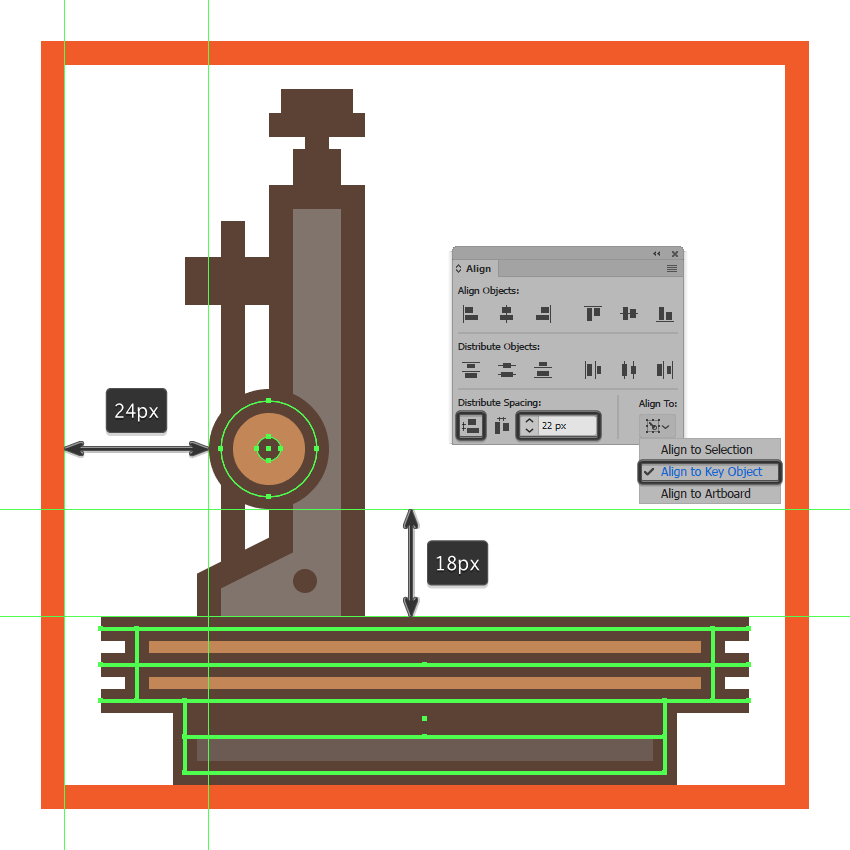

第14步

创建16 x 16 px大小（#C48755）和4 px轮廓（#5B4032）的圆添加调整转轮，在其上面添加一个较小的4 x 4 px圆（#5B4032），将三个形状组合（Control-G）到一起，然后将它们放置在显微镜手柄的中心，距离基座22px的位置

第15步

创建一个14 x 14像素的正方形（#5B4032）给轮子添加一个阴影，通过在变换面板的矩形属性中将其右下角的半径设置为14像素，并将生成的形状放在转轮的下半部分，确保将阴影对齐到右侧

第16步

使用显微镜手柄填充形状的副本（Control-C）作为剪切蒙版遮罩阴影，将它粘贴（Control-F）在显微镜手柄前，然后右键单击>制作剪贴蒙版。完成后，使用排列>后移一层将阴影发送到圆盘后面，选择并将所有手柄组成部分进行组合（Control-G）

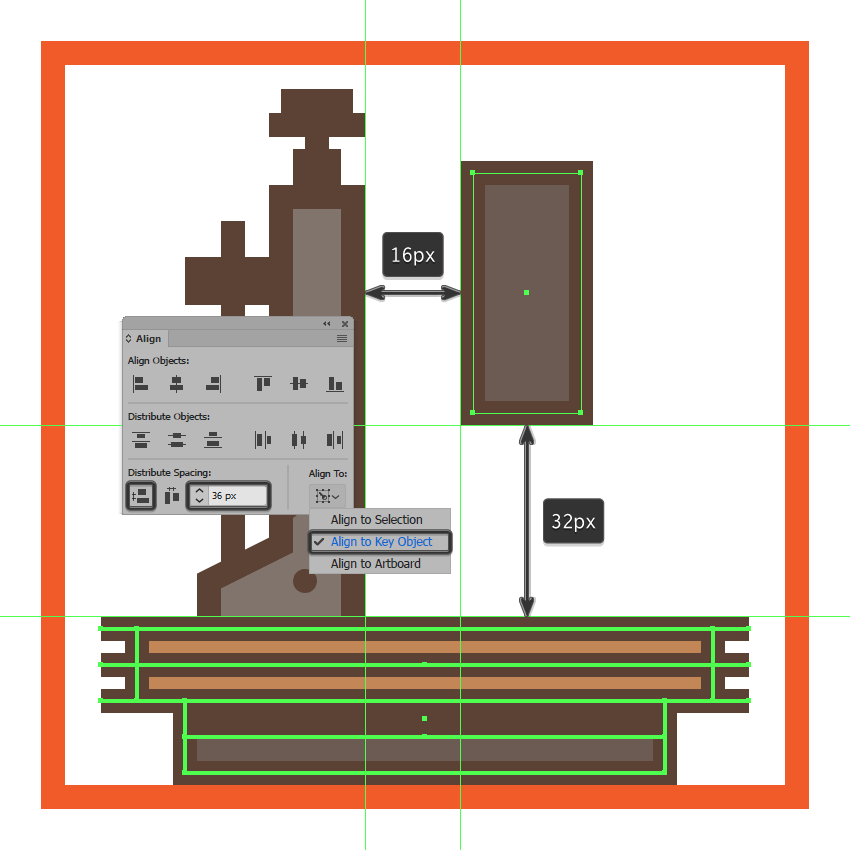

第17步

开始绘制显微镜的主体部分，创建一个18 x 40像素矩形（#6B5B51），并添加4 px的轮廓（#5B4032），将图形进行分组（Control-G），然后定位距离显微镜手柄16 px距离基座36 px的位置

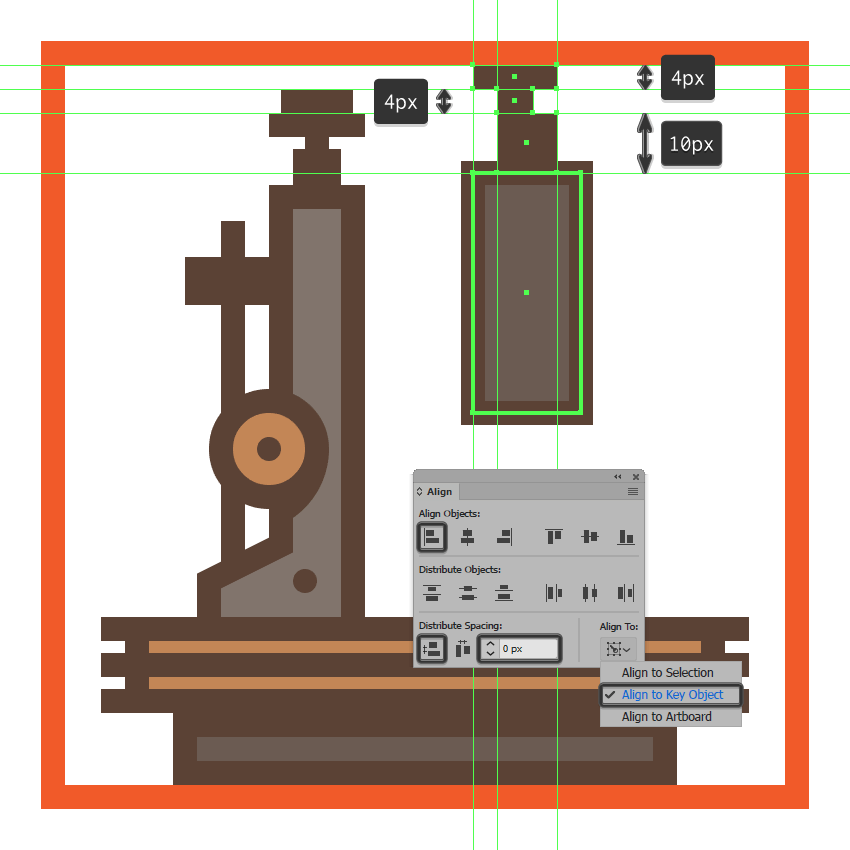

第18步

使用10 x 10 px方形（#5B4032）创建目镜，在其上方添加一个6 x 4 px矩形（#5B4032），然后创建稍宽的14 x 4 px矩形（#5B4032），将三种形状组合在一起（Control-G），将它们定位在管子的上方

第19步

创建一个6 x 6 px方形（#5B4032），放置在管子的底部边缘

第20步

使用10 x 10 px（#D8A466）和4 px轮廓（#5B4032）的矩形创建物镜的上半部分，在其底部添加稍宽的18 x 4 px矩形（#5B4032），然后是10 x 6 px的顶部阴影（#5B4032），将所有形状组合在一起（Control-G），并将它们放置在显微镜较大矩形的底部

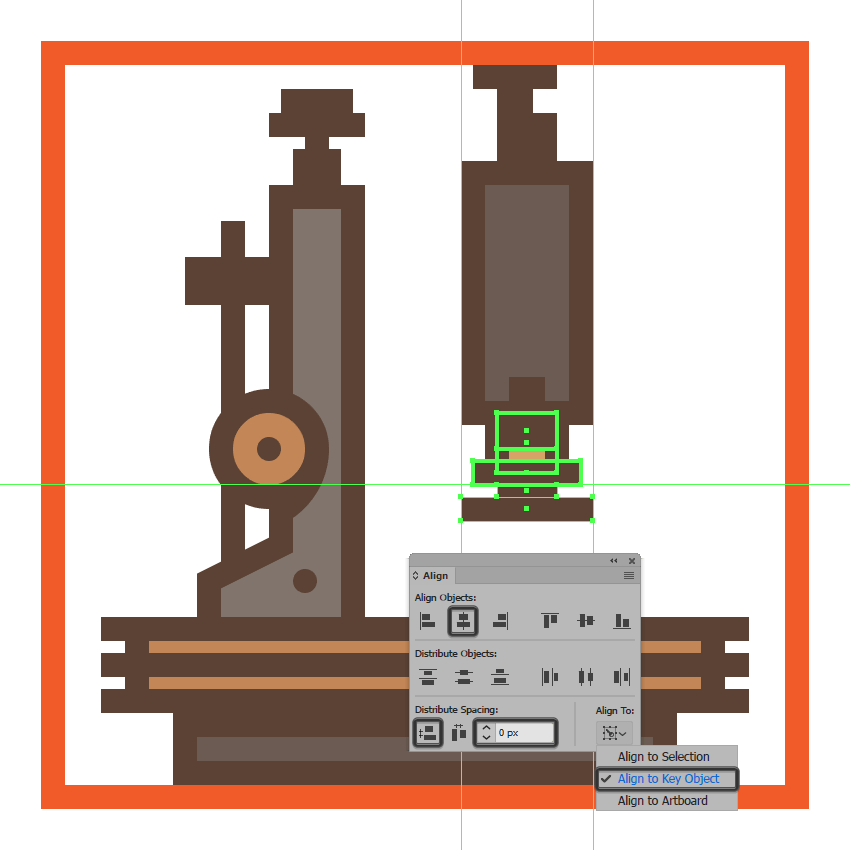

第21步

使用10 x 2 px矩形（#5B4032）添加物镜的底部部分，在其下方添加更宽的22 x 4 px矩形（#5B4032），并将显微镜物镜部分进行分组（Control-G）

第22步

使用10 x 8 px（#56C1AD）和4 px 轮廓（#5B4032）的椭圆创建镜头，并进行分组（Control-G）后将它定位到物镜上，使其上半部分与物镜边缘重叠，调整好位置之后，通过右键单击>排列>后移一层，将显微镜的下部分进行分组（Control-G）

第23步

使用4 x 4 px矩形（#5B4032）添加一个调整轮，在其旁边我们添加一个4 x 8 px矩形（#5B4032），选择并旋钮进行分组（Control-G）

第24步

创建一个32 x 12 px矩形（#C48755）处理显微镜的右侧部分，通过在变形面板的矩形属性中将其右角的半径设置为6 px，完成后，将生成的形状放置在离显微镜底座52像素的位置

第25步

创建一个较小的14 x 12 px矩形（#C48755）并其放置在先前创建形状的下方，使用路径查找器的联集选项将两者组成一个更大的形状

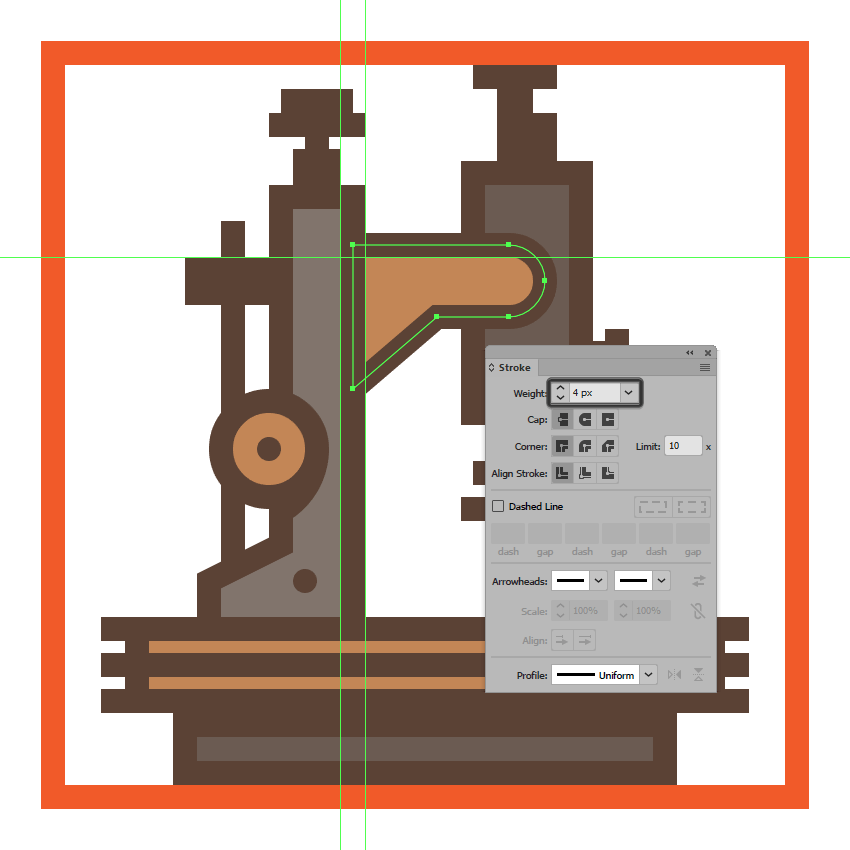

第26步

首先使用直接选择工具（A）选择形状右下角的锚点，按Delete键将其删除，调整生成的形状，按Control-J关闭生成的路径，然后给它创建一个4 px的轮廓（#5B4032），选择并将两者组合在一起（Control-G）

第27步

使用4 x 4 px圆（#5B4032）添加小螺钉完成延伸臂，然后使用8 x 4 px矩形制作旋钮（#5B4032）。完成后，选择并将所有组成形状组合（Control-G）在一起

第28步

使用14 x 12 px矩形（#5B4032）创建投射到显微镜上的阴影，通过在变换面板的矩形属性中将其右下角的半径设置为12 px，并将生成的形状放在延伸臂的下半部分上，通过选择它和较大的显微镜将其发送到背面，然后右键单击>排列>后移一层

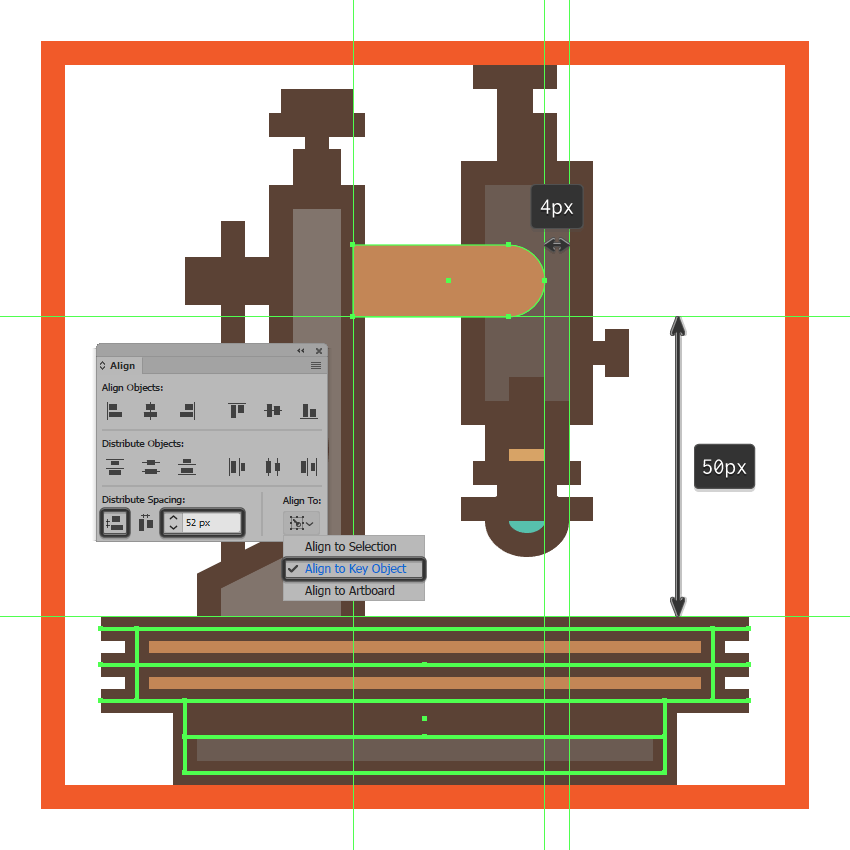

第29步

完成显微镜，使用48 x 4 px矩形（#5B4032）制作载物台，将它定位在显微镜物镜的下方，距离基座4 px的位置，完成后，选择并分组（Control-G）图标的组成部分，然后再继续下一步

创建灯检查器图标

完成显微镜图标之后将图层锁定，然后放大最后一个图层进行最后一个图标的绘制

第1步

使用88 x 12 px大小（#AF7245）4 px轮廓（#5B4032）的矩形创建设备底部部分，将它居中对齐到活动绘图区域的下边缘

第2步

创建两个6 x 4 px矩形（#5B4032）添加基座的侧面装饰，并将它们底部对齐到填充形状的可视部分，完成后，使用Control-G键选择四个形状并将它们组合在一起

第3步

创建104 x 28 px（#C48755）和4 px轮廓（#5B4032）矩形作为基座的上部，将它们进行分组（Control-G），然后定位在先前形状的顶部

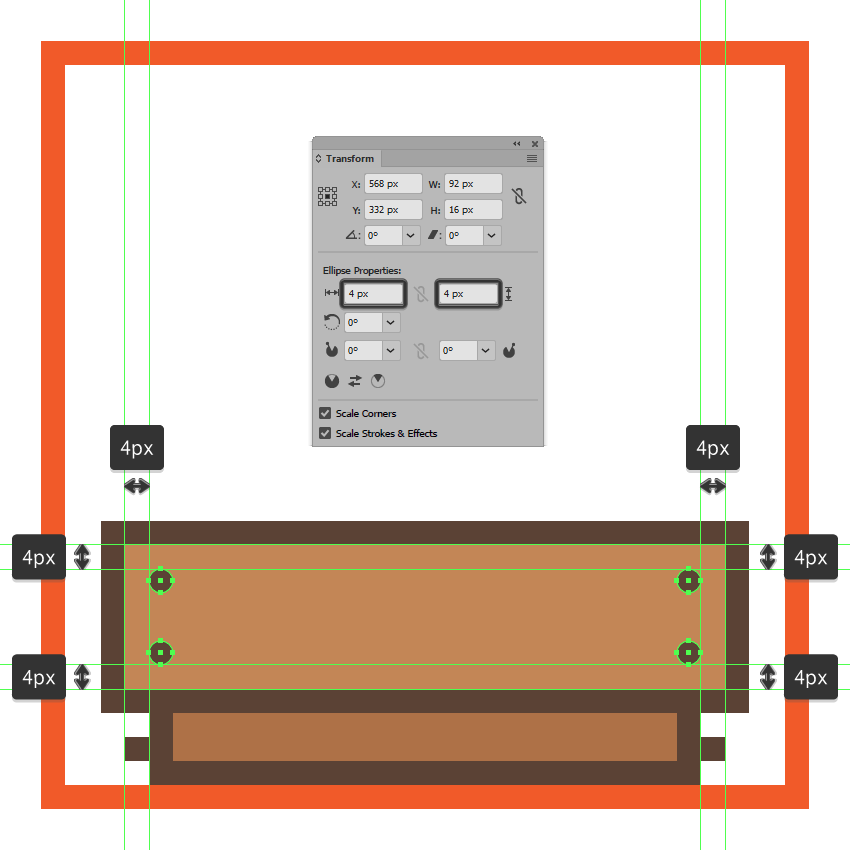

第4步

创建四个4 x 4 px圆圈（#5B4032）添加小螺钉，将它们定位在距离较大部分的每个角落4 px的位置

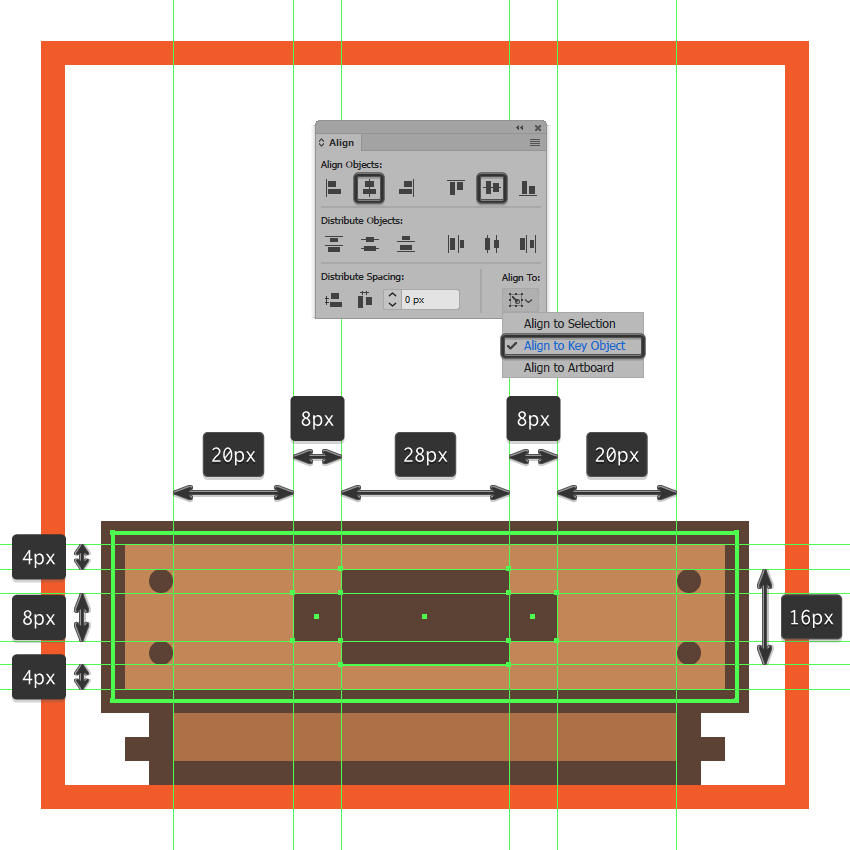

第5步

使用28 x 16 px矩形（#5B4032）添加标签，在其两边添加两个较小的8 x 8 px正方形（#5B4032），将所有三个形状组合在一起（Control-G），并将它们居中对齐到较大的部分，选择和分组（Control-G）所有组成形状

第6步

使用88 x 6 px矩形（#5B4032）创建基座的阴影，将其对齐到基座的顶部边缘，完成后，使用Control-G键选择并分组目前为止我们创建的所有形状

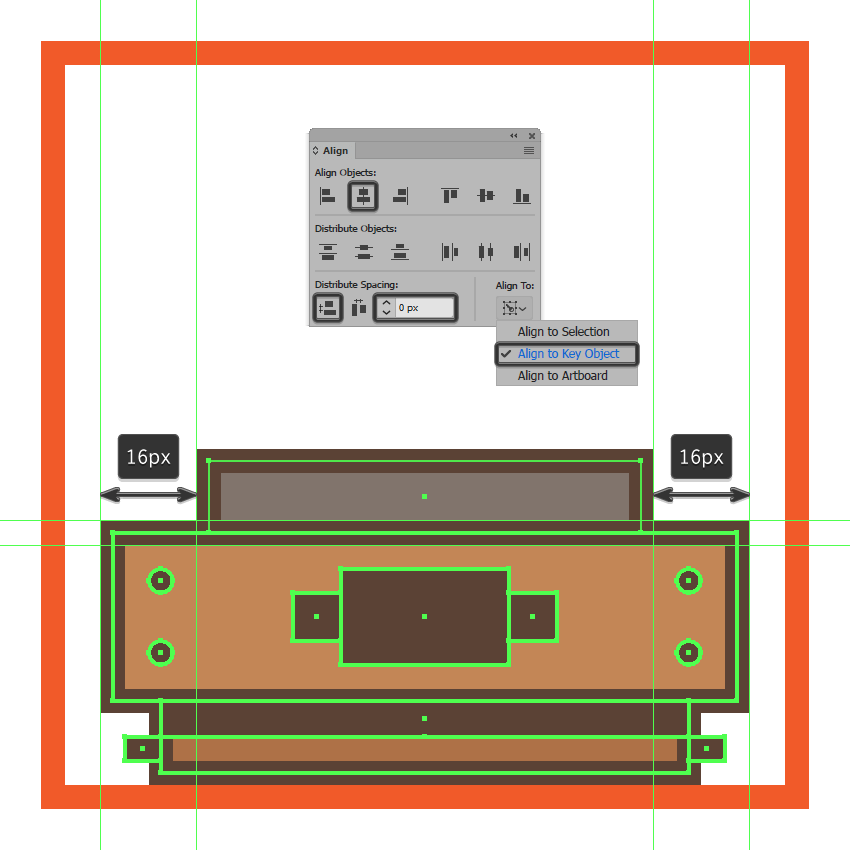

第7步

创建一个具有4 px轮廓的72 x 12 px矩形（#82756C）开始制作设备的上半部分，将它进行分组（Control-G）然后定位在基座的顶部(#5B4032)

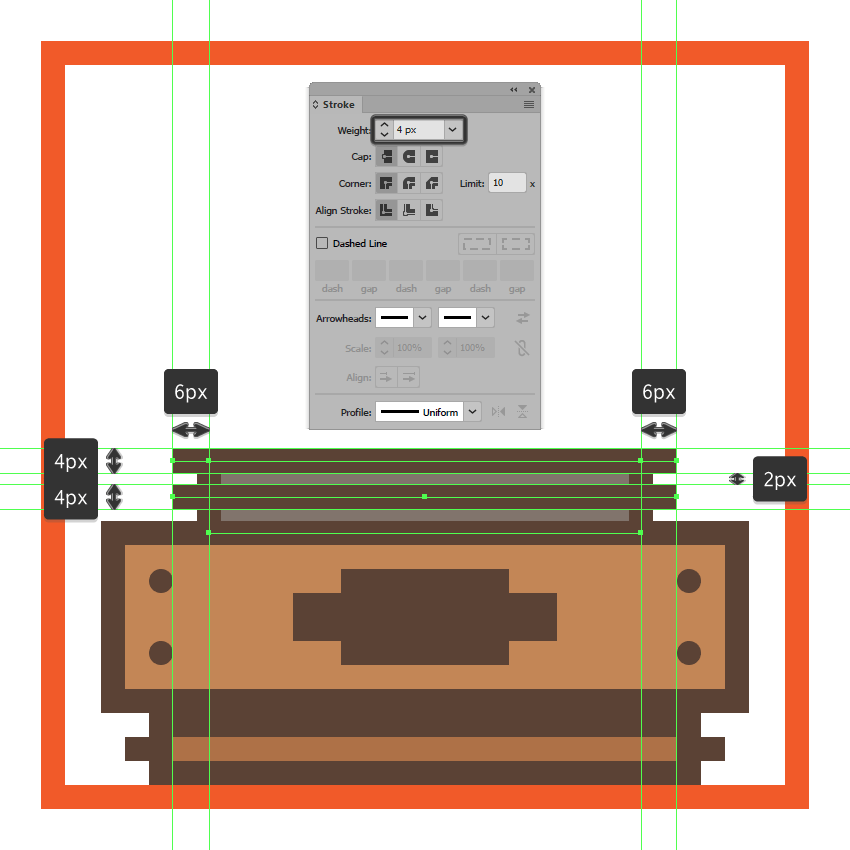

第8步

使用两条84×4 px的直线（#5B4032）添加水平线条，将它们定位到该部分的顶部和中心部分。完成后，选择并将它们和大矩形进行分组（Control-G），然后再继续下一步操作

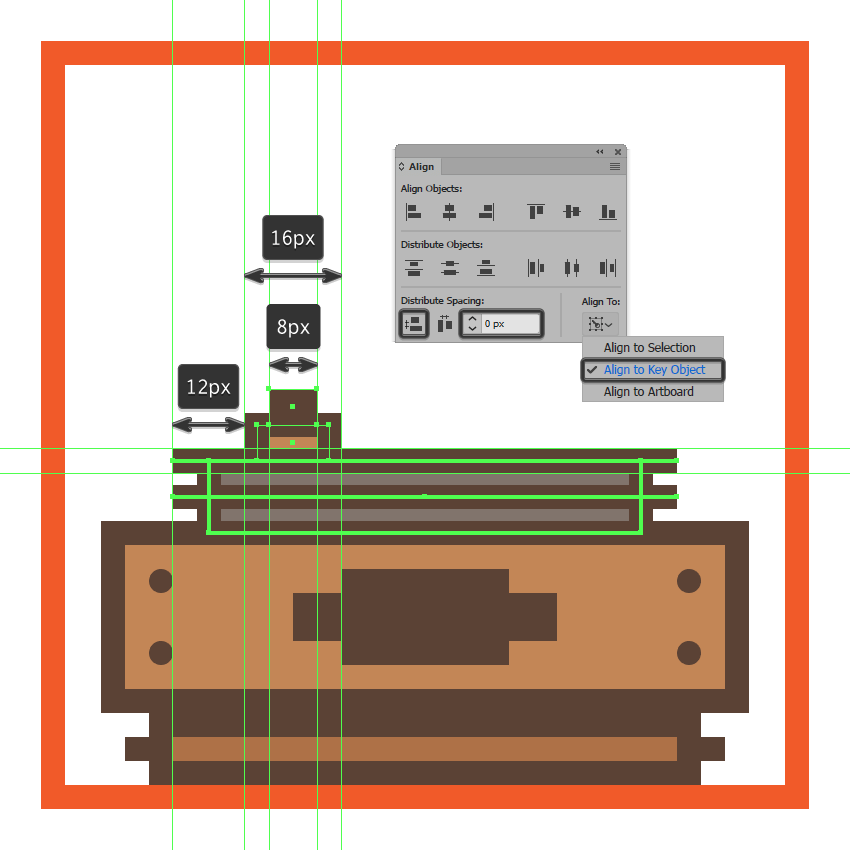

第9步

使用具有4 px轮廓12 x 6 px大小的矩形（#C48755）创建小按钮，在其上方我们添加另一个稍窄的8 x 6 px矩形。并将所有的三个形状组合在一起（Control-G），然后将它们定位在基座的顶部

第10步

使用具有4 px轮廓的24 x 12 px矩形（#6B5B51）添加设备的插槽，在其底部我们添加一个较小的8 x 6 px矩形。将三个形状组合在一起（Control-G），放置在按钮的右侧，距离按钮12 px的位置

第11步

使用16 x 12 px（#D8A466）和4 px轮廓（#5B4032）的矩形创建灯泡底座，在其中心添加另一个16 x 4 px矩形（#5B4032），将三个形状组合在一起（Control-G），放在先前创建形状中心

第12步

通过创建一个16 x 4 px矩形（#56C1AD）开始创建灯泡的玻璃部分，放置底座的顶部

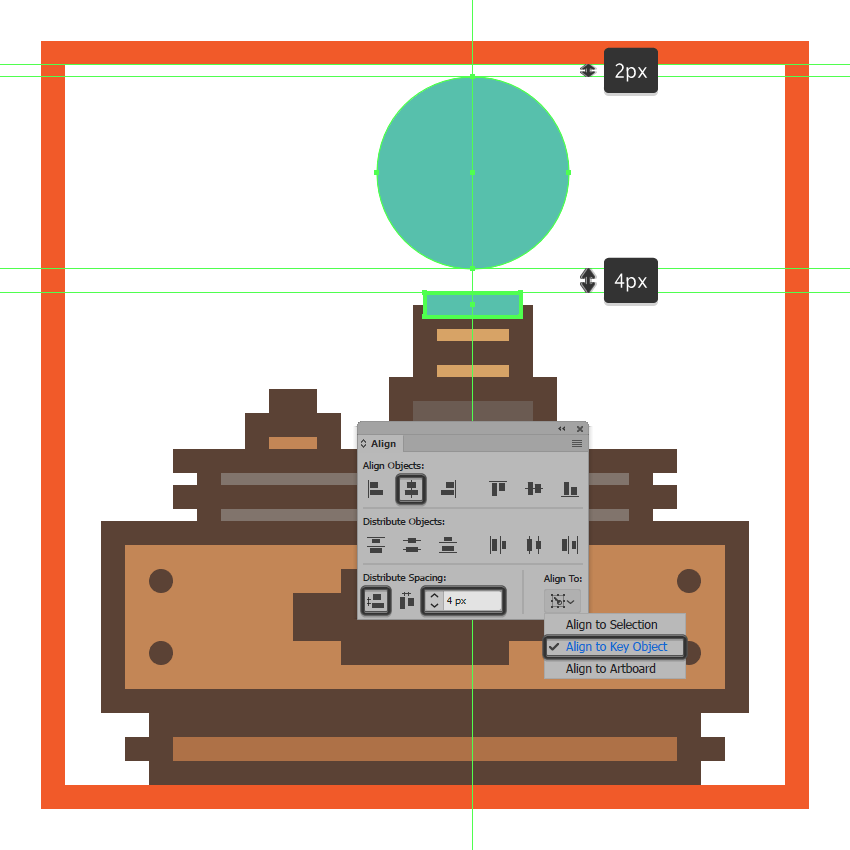

第13步

接下来，创建一个32 x 32 px圆（#56C1AD），放置在较小矩形的上方，距离顶边4 px的位置

第14步

使用直接选择工具（A）选择其底部锚点，然后按Delete，打开圆的路径。通过在添加锚点工具（+）将新锚点添加到上边缘的中心，然后按Delete删除它，对矩形执行相同操作

第15步

选择两个路径将两个路径合并为一个更大的形状，然后按Control-J两次

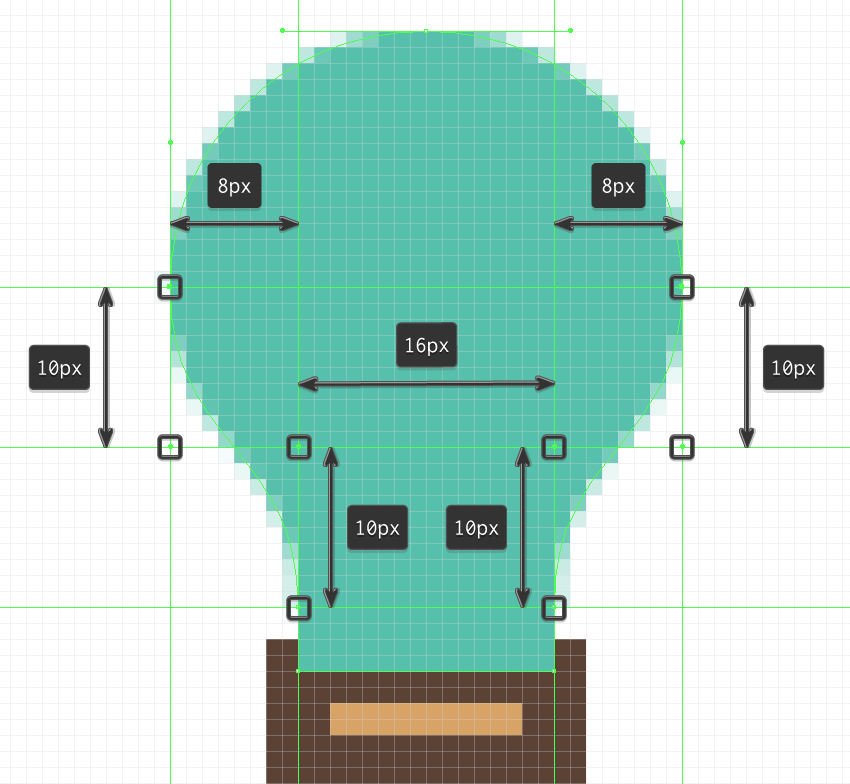

第16步

在像素预览模式（Alt-Control-Y）中，通过其锚点的手柄调整其曲率，使得到的形状的过渡平滑 。完成后，继续下一步操作

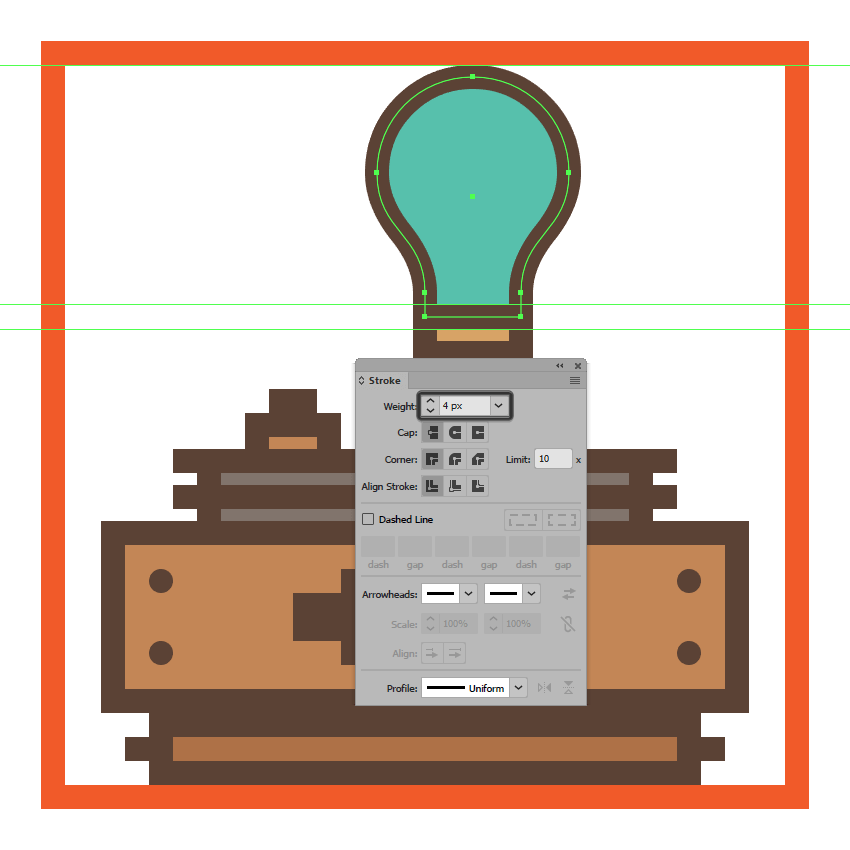

第17步

使用描边为生成的形状提供4 px的轮廓（#5B4032），然后选择并将它和底座进行分组（Control-G）

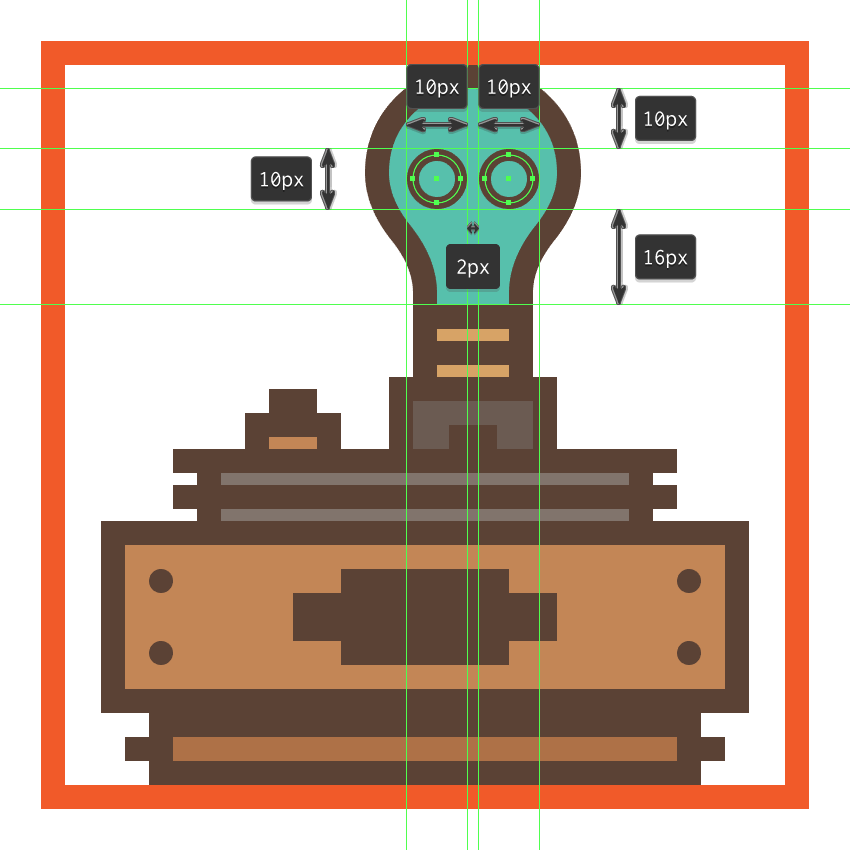

第18步

创建8×8像素大小4 px的圆圈作为灯丝 （#5B4032） 彼此距离2像素，将它们放在灯泡的中心位置，距离上边缘10像素的位置

第19步

使用添加锚点工具（+）添加新锚点，然后选择并按Delete删除它打开每个圆的路径

第20步

使用Control-J键选择并组合底部锚点，使用钢笔工具（P）绘制垂线，完成灯丝。完成后，选择并分组所有灯泡的组成形状，然后对整个图标执行相同操作

完成啦
