[实例] KeyShot中如何实现几何体的镜像操作？

对于工业设计的小伙伴来说，无论是3D建模软件里的“镜像”还是 Adobe 平面软件里的“翻转(同镜像)”，都是一个非常常用而实用的功能。同时，注意区别“镜像”和“旋转”的区别，一个非规则物体，无论怎样“旋转”，都转不出“镜像”的效果。

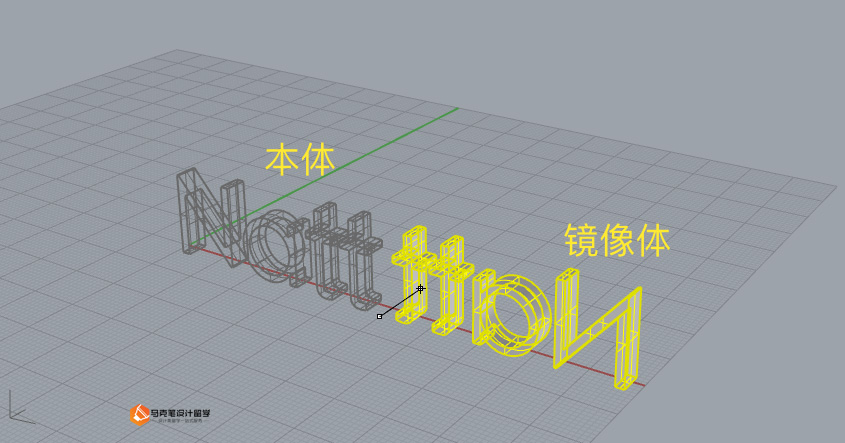

比如在Rhino 中，使用“Mirror”命令，即可对 “Natt” 几个字的镜像处理，如图中的本体和镜像体。

镜像问题

那么，KeyShot 中会怎样呢？

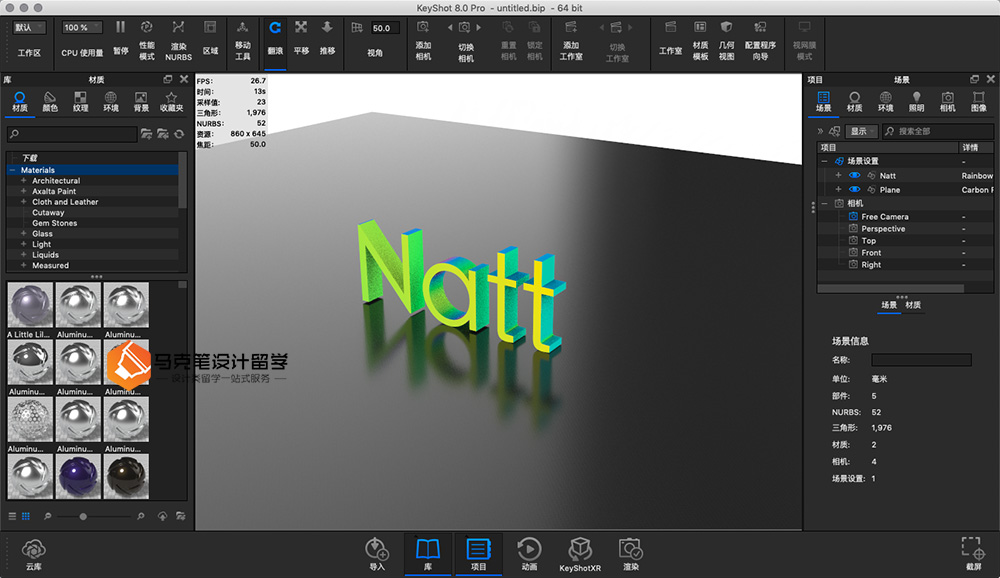

首先，我导入了模型，随缘拖了材质。

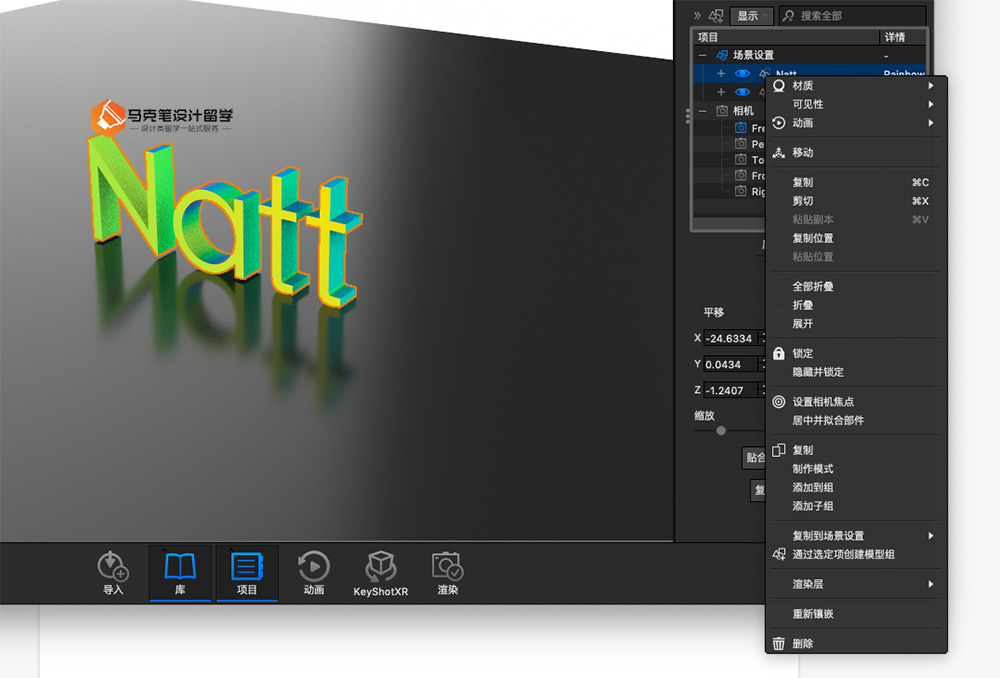

在“场景”中右键，没有找到“镜像”。

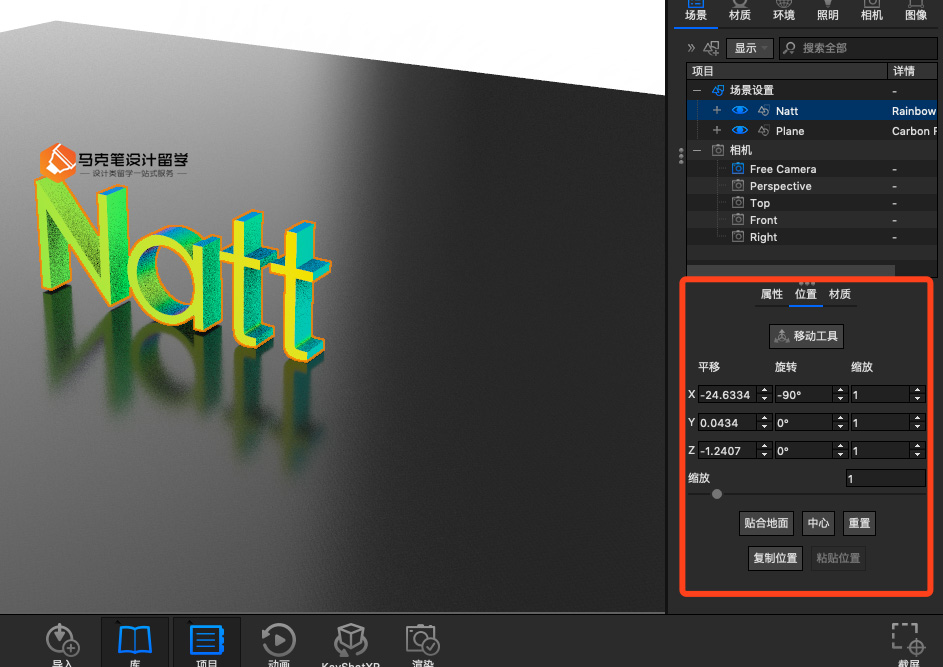

在“位置”面板，也没有找到镜像。

在位置工具“操作轴”上，也没有镜像。

没错，KeyShot 从未给我们“镜像”的功能！

思路发现

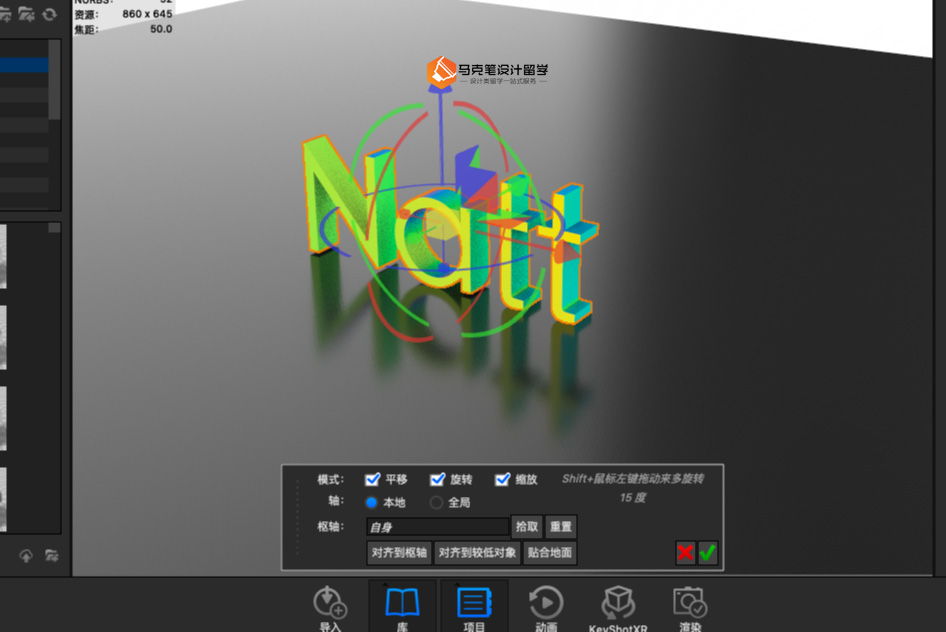

那是不是没有办法了呢？我们不妨从这个“操作轴”上的“缩放”工具来看。

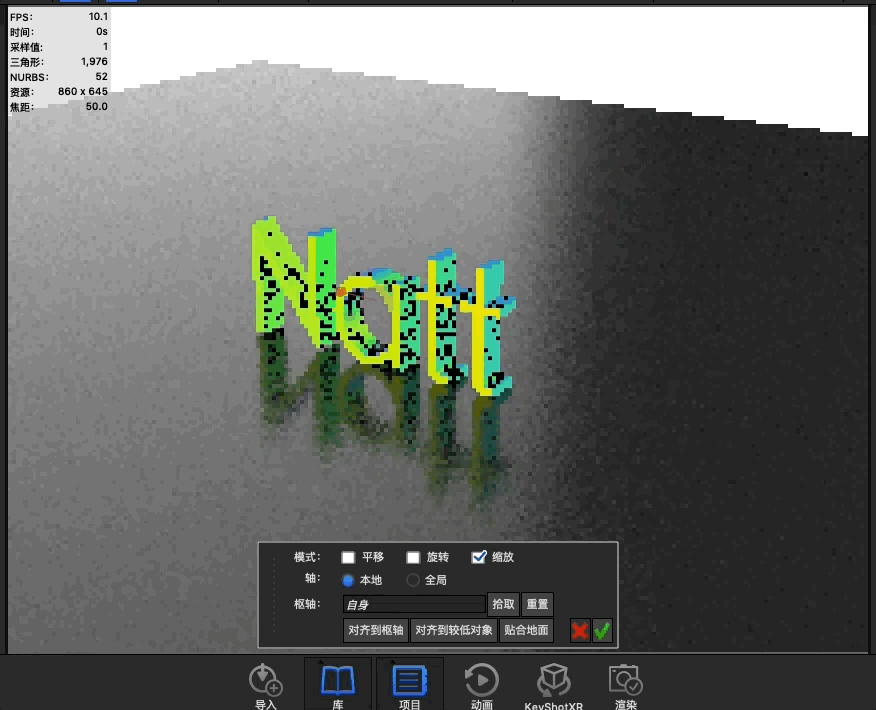

有一次我在拖拽这个魔性的缩放轴的时候，看到你们现在看到的这张动图所示的景象，红轴方向上，无限接近于0，但是不会突破0，那么，万一我手动输入一个负值会怎样呢？

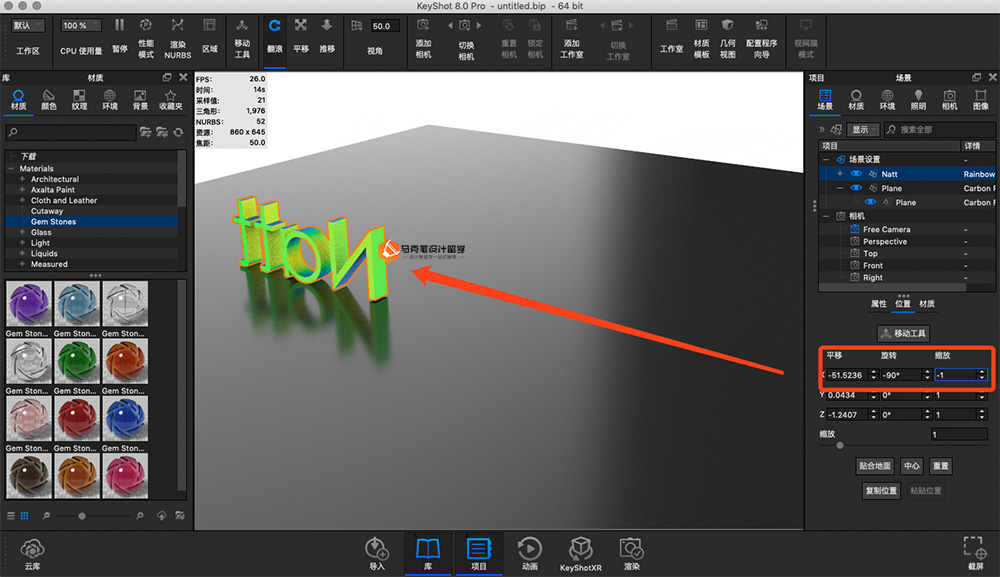

于是，我在右边的“位置”面板上，X轴缩放到区域手动输入了一个“-1”，效果如何呢？

没错，我们完成了这个“镜像”操作。

但是，在“Natt” 这个例子当中，由于立体文字是2D拉伸出的3D，所以镜像操作是等同于旋转的（回想一下高中几何老师的音容笑貌），那么接下来我通过一个只能“镜像”不能“旋转”的例子来回顾一下这个部分的操作。

实例方法总结

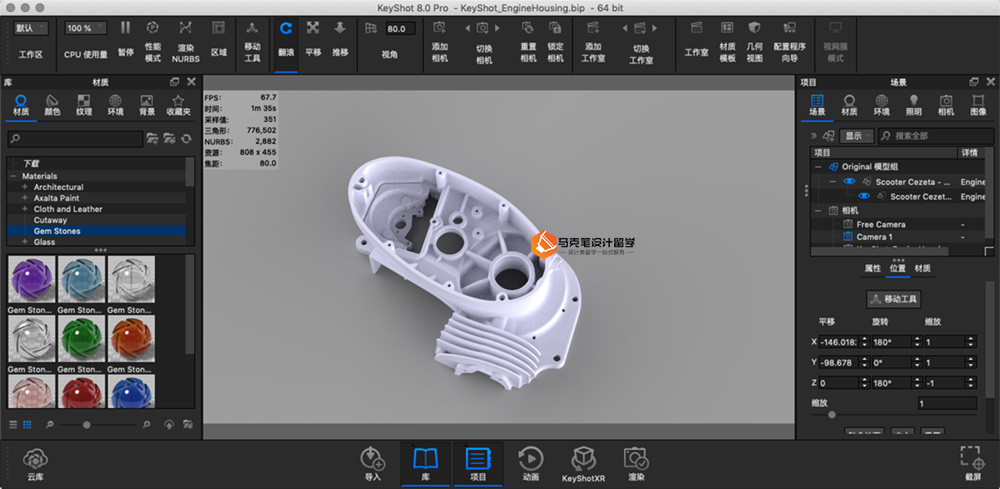

这次，我们用 KeyShot 官方网站的这个实例，来说一下正确的操作思路。

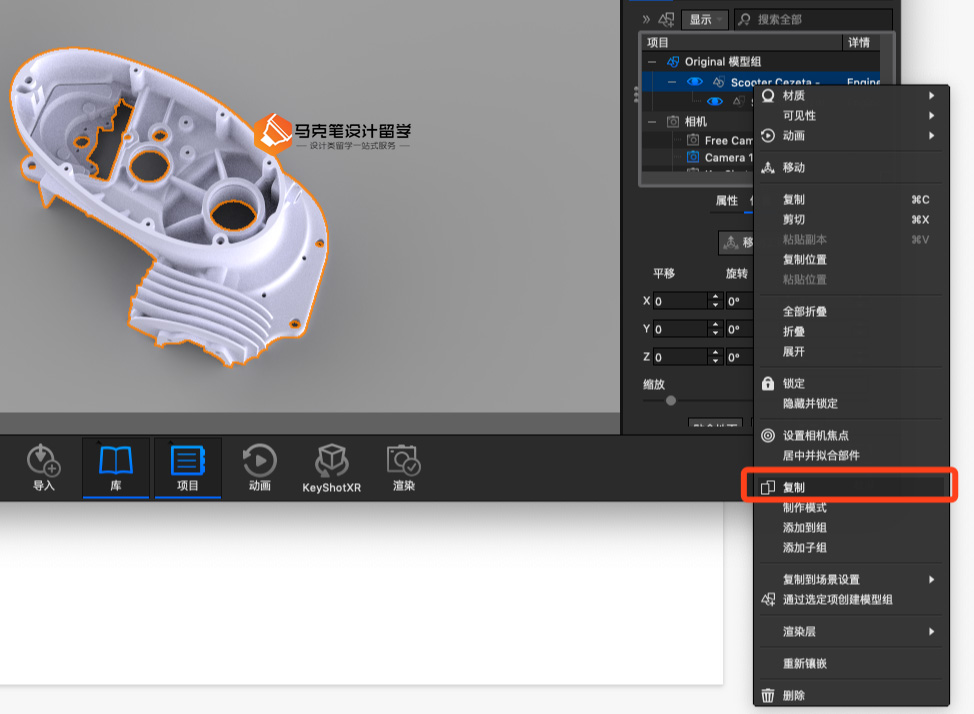

第一步：选择主体之后，复制，注意是下面那个复制 duplicate 而不是上面那个复制 copy. 这一步的目的是复制一个自己出来。

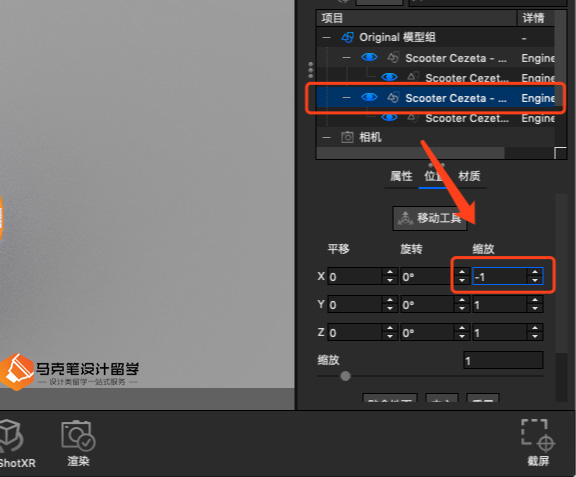

第二步：选择复制出的新几何体，在“位置”-“缩放” 那里手动输入 “-1”. 注意，并非一定是x轴，需要根据实际情况选择自己的镜像轴。

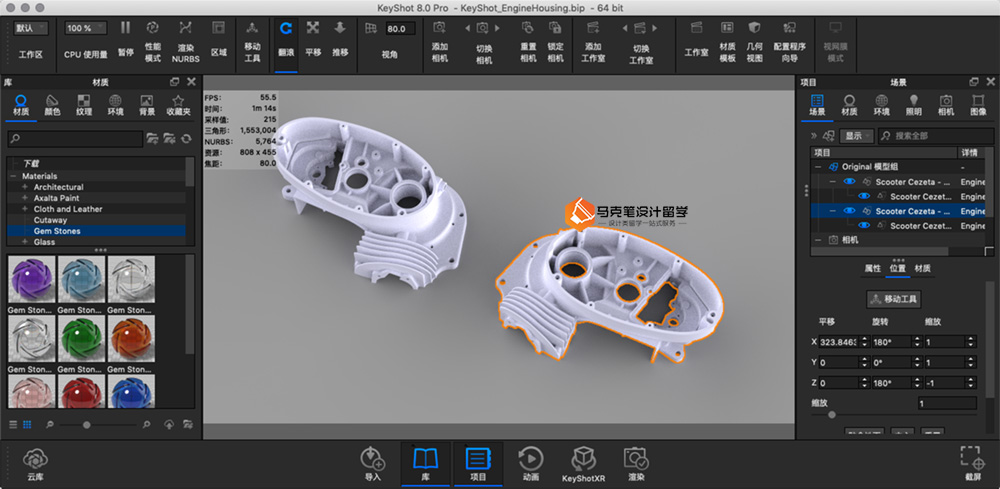

第三步：拖动调整位置，就可以得到一个镜像体了。

完成！

总结

这个非规则的复杂模型，用“旋转”是无论如何都做不出的，一定需要用到“镜像”，而利用缩放轴的“-1”作为镜像方法，也实属无奈之下的奇葩之举。但是，至少我们能用这样曲线救国的形式完成这个镜像的操作。
