分析钣金机箱外壳设计案例过程注意的事项

来源：白狐设计

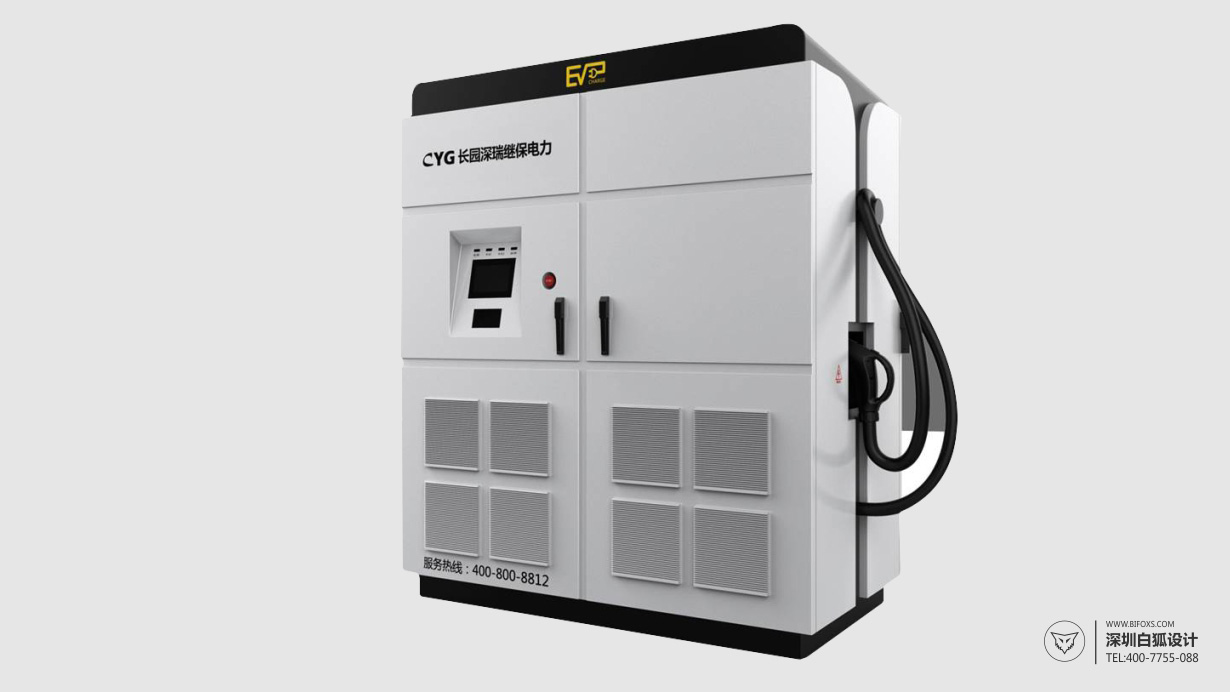

钣金机箱是指利用特殊的钣金材料制作而成的机箱，多应用于汽车工业、通信、医疗器械、电子电器等领域。钣金具有重量轻、强度高、导电、成本较低、易于批量生产等特点，但其独特成型工艺对造型的限制也比较大。在钣金机箱外壳设计中，除了要发挥其特点优势，还要避免钣金加工工艺对其造型的不利影响，应注意以下几个事项。

1、钣金机箱外壳设计的展开方式一定要相当合理，要注意节省材料以及其加工性。

2、选择间隙及包边方式应该谨慎合理，T=2.0以下，间隙为0.2;T=2-3之间，间隙为0.5；包边方式应该采用长边包短边的方式(即门板类)。

3、公差外形尺寸：负责走到底，正差走一半；孔形尺寸：走差走到底，负差走一半。

4、毛刺方向。

5、撕裂、压铆、抽牙、冲凸点(包)等位置方向，画出剖视图。

6、核对其材质，板的厚度，以及板厚的公差。

7、注意特殊的角度，折弯角内半径(一般R=0/5)要试折而定将其进行展开。

8、有易出错(比如相似不对称的地方)的地方应该重点提出。

9、尺寸较多的地方要加上放大之后的图片。

10、需要进行喷涂保护的地方应该表示出来。

当然，因钣金的独特成型工艺导致其不宜有复杂的造型，所以在钣金机箱外壳设计上既要突破传统的方框造型，又要便于制造加工，不宜多做丰硕的曲面变化，比较适合多做表面工艺的处理，降低出产制造的难度，确保设计方案可行性的同时，使设备造型简洁美观，符合人们审美。
