犀牛(Rhino)建模渲染教程之加湿器建模

写在教程前

1、本教程为图文教程（含动图99张），如果是用站酷APP观看，谨防流量预警

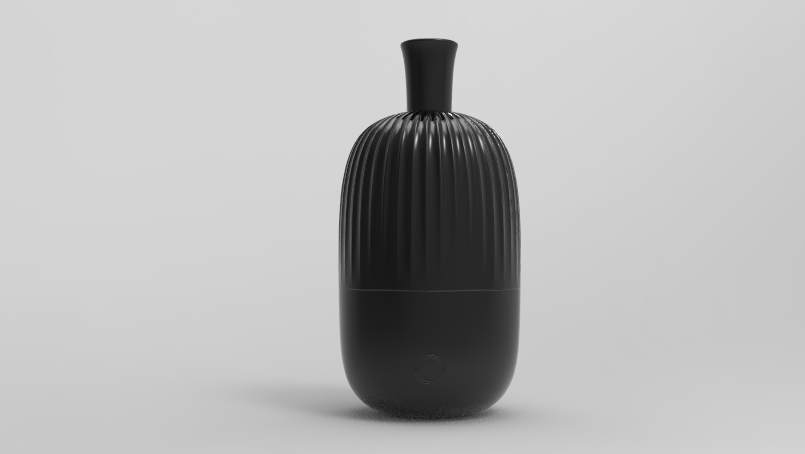

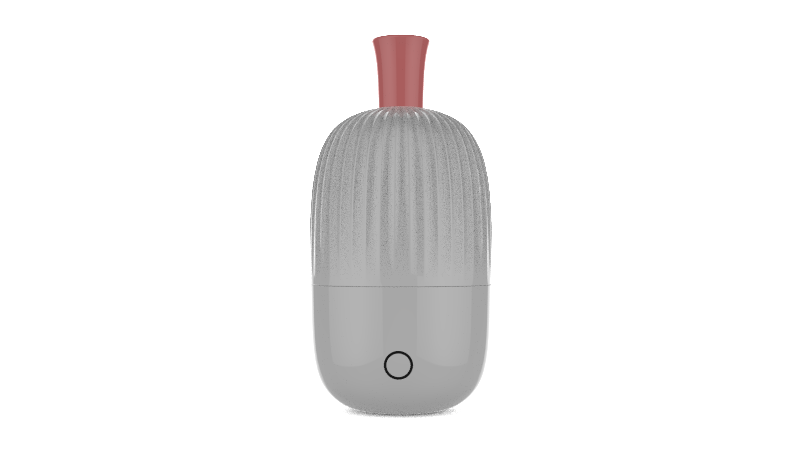

2、本教程主要讲解下图建模渲染方法

3、本教程使用软件版本为Rhino 5.0 SR 14/Keyshot 6/Photoshop CC

4、教程所用案例设计归原作者所有，本教程仅做建模方法讲解

4、祝学习愉快

教程开始

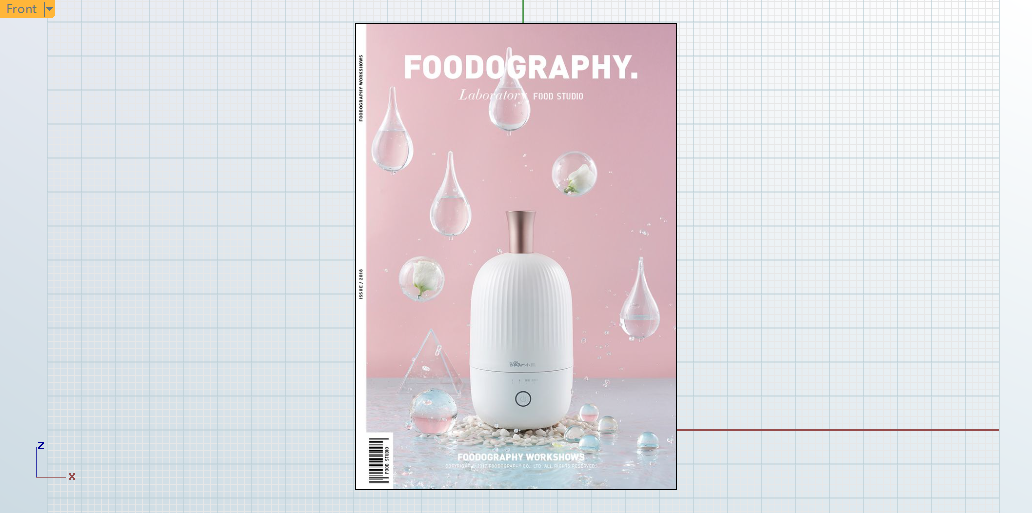

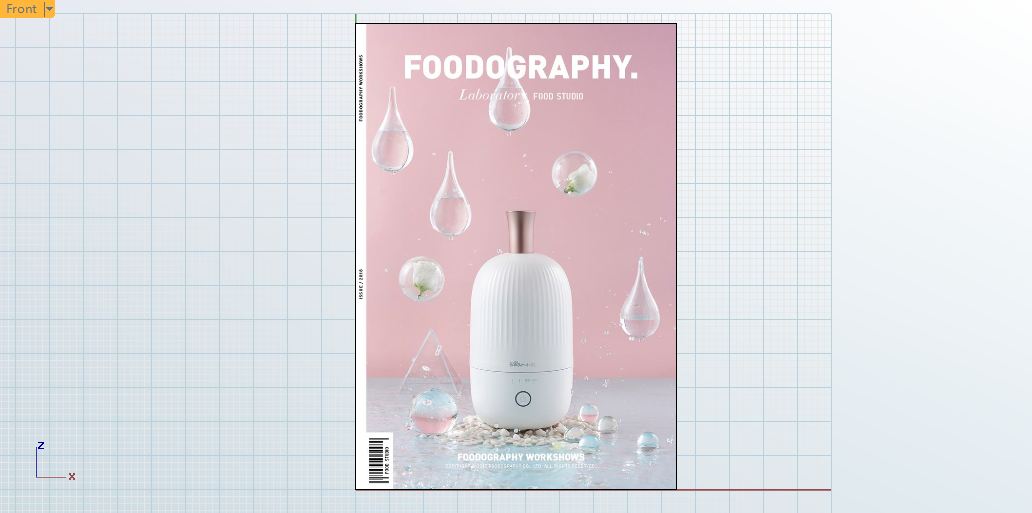

1、使用帧平面(PictureFrame)命令将背景图放置入前视图

2、使用移动(move)命令，将背景图移至Y轴上

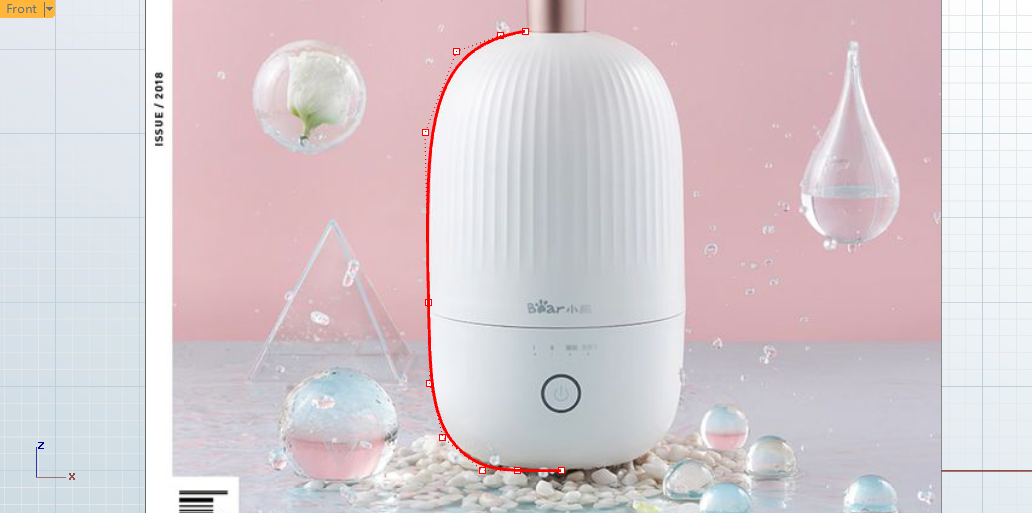

3、使用控制点曲线(Curve)命令参考背景图画线

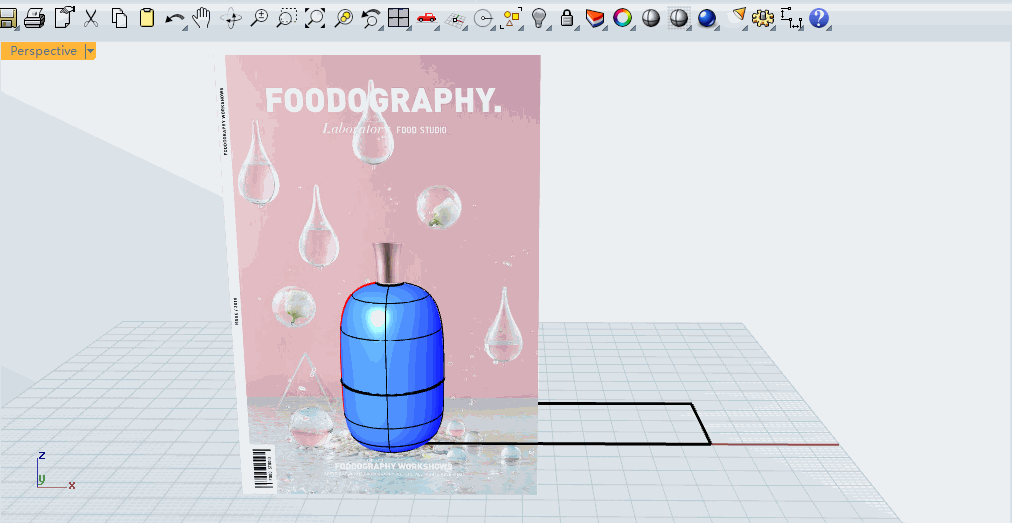

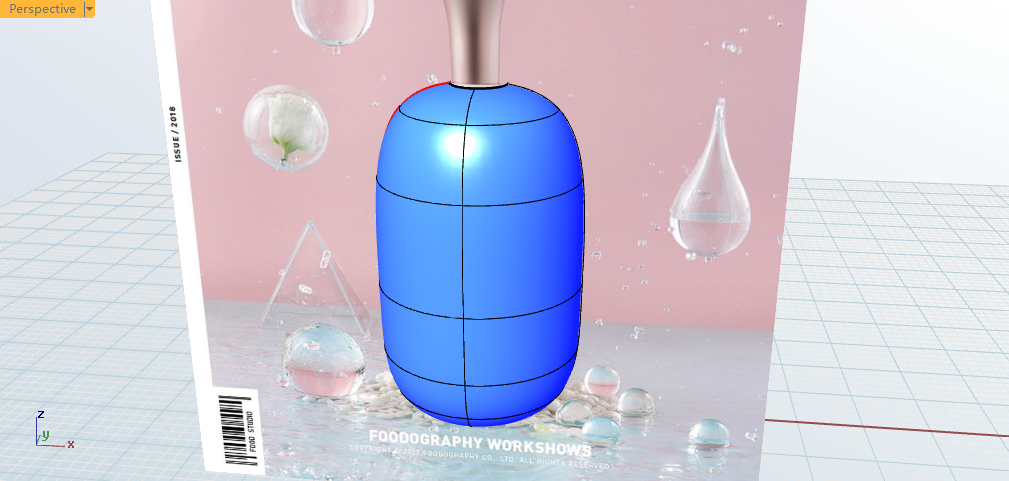

4、使用旋转成型(Revolve)命令，创建主体大面

注意参数选项

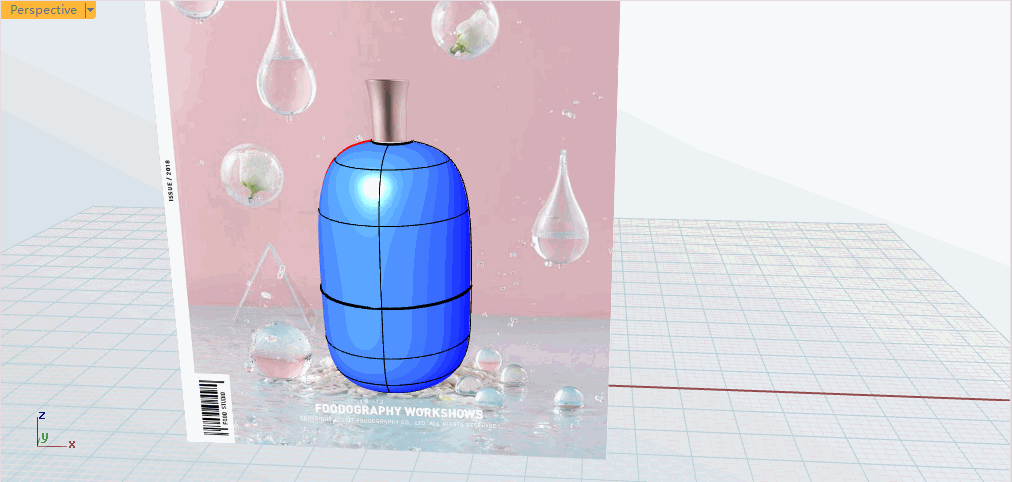

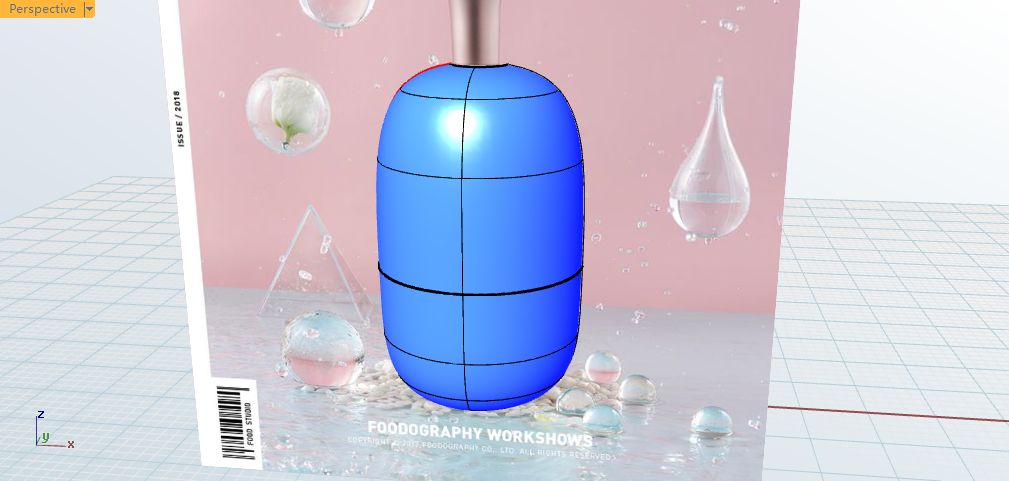

5、使用以结构先分割曲面(Split)命令，将上一步的曲面分割为两部分 ，注意参数的选择

6、使用建立UV曲线(CreateUVCrv)命令对上部的面进行UV曲线展开

7、选中建立好的UV曲线，使用隐藏为选取的物件(Invert _Hide)命令，将其他物体隐藏起来

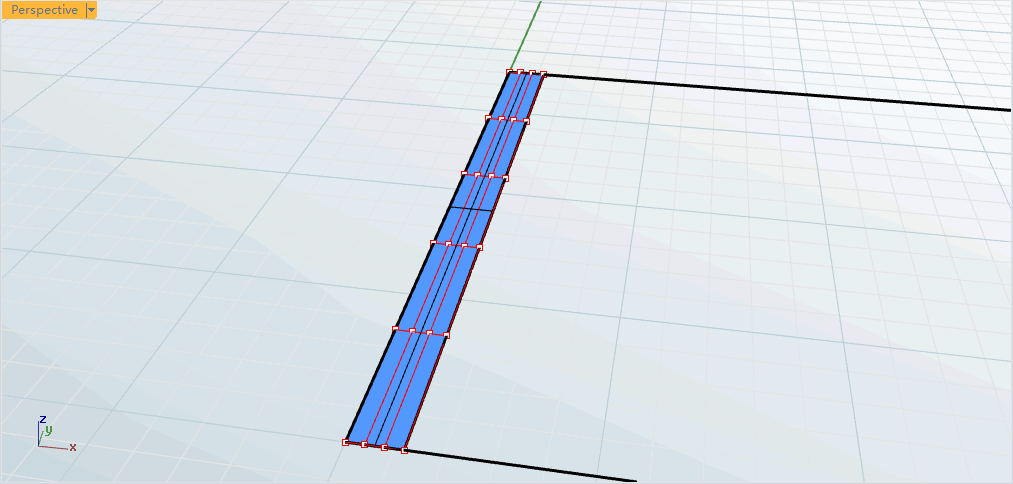

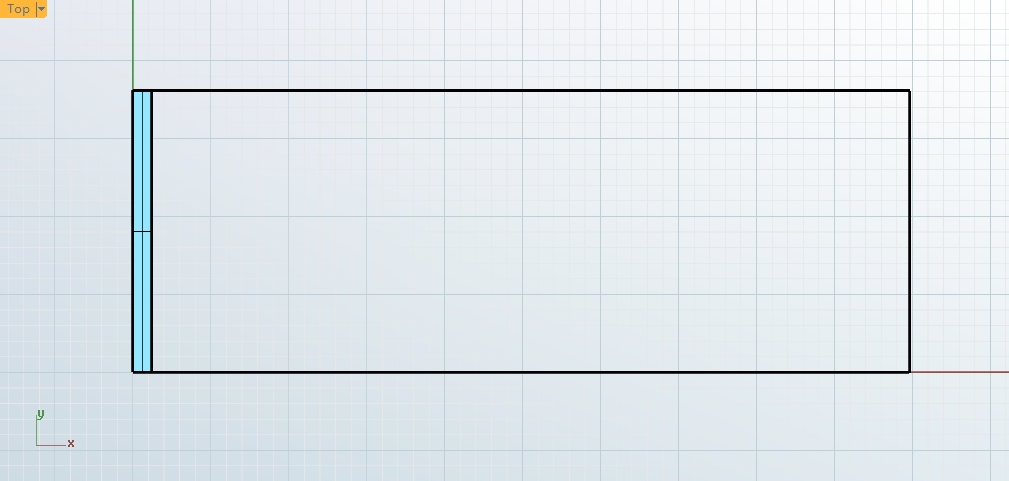

8、在顶视图使用矩形平面(Plane)命令画如下图所示的面

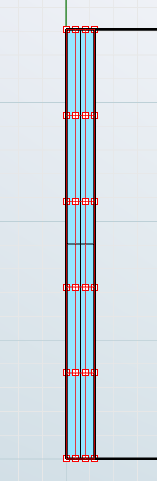

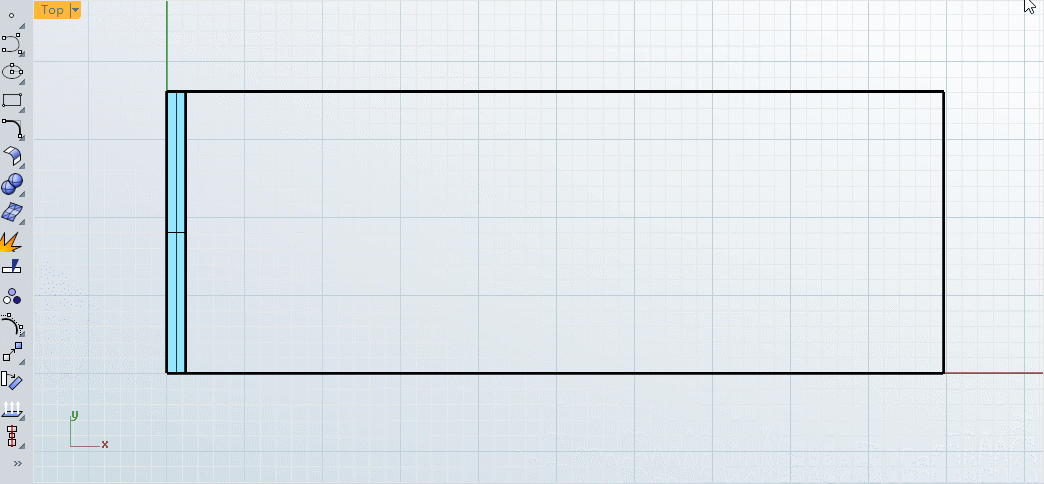

9、使用更改曲面阶数(ChangeDegree)命令，对上一步画的平面进行修改，X方向为三阶，Y方向为五阶

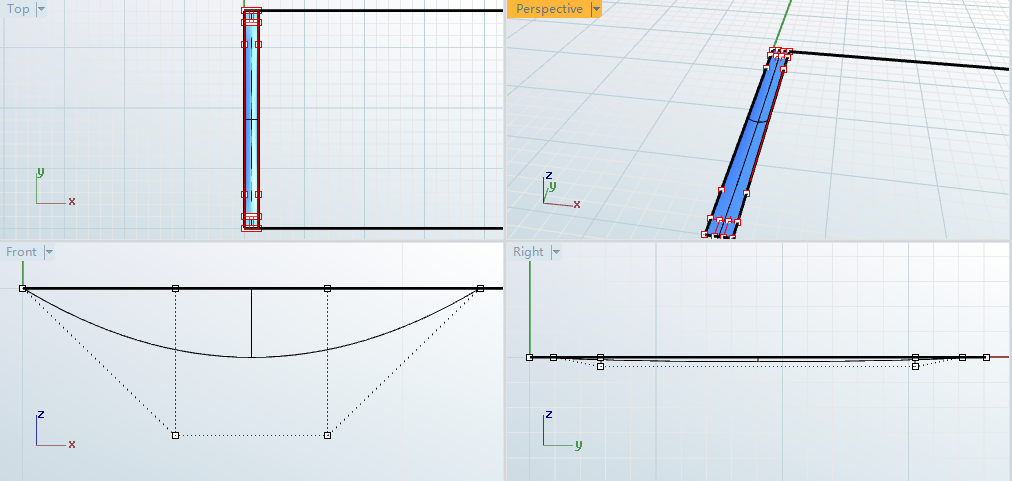

10、使用操作轴对控制点进行调节

调整后的

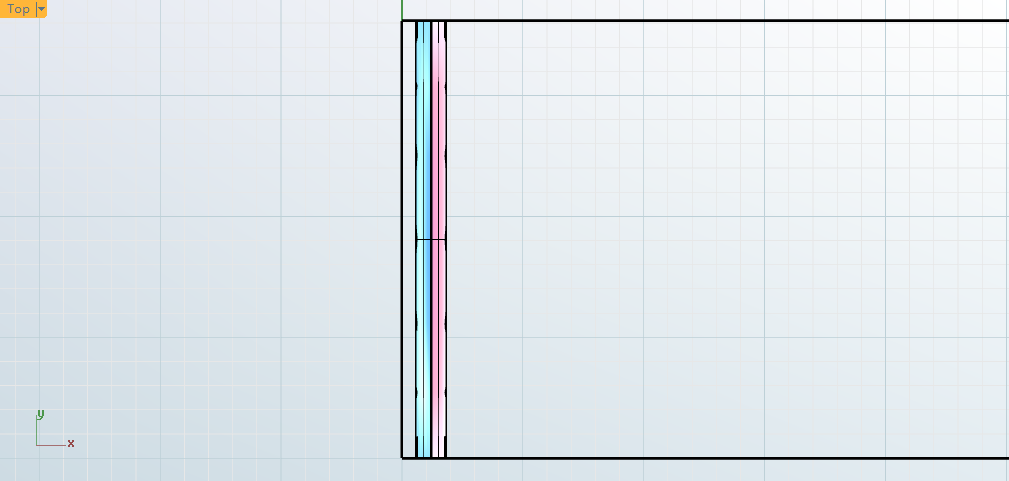

11、将调整后的曲面进行镜像

12、将两个面分别进行以结构线分割曲面操作

以结构线分割曲面后，保留一半面即可

13、再次使用以结构先分割曲面(Split)命令，对剩下的面进行处理

得到的结果

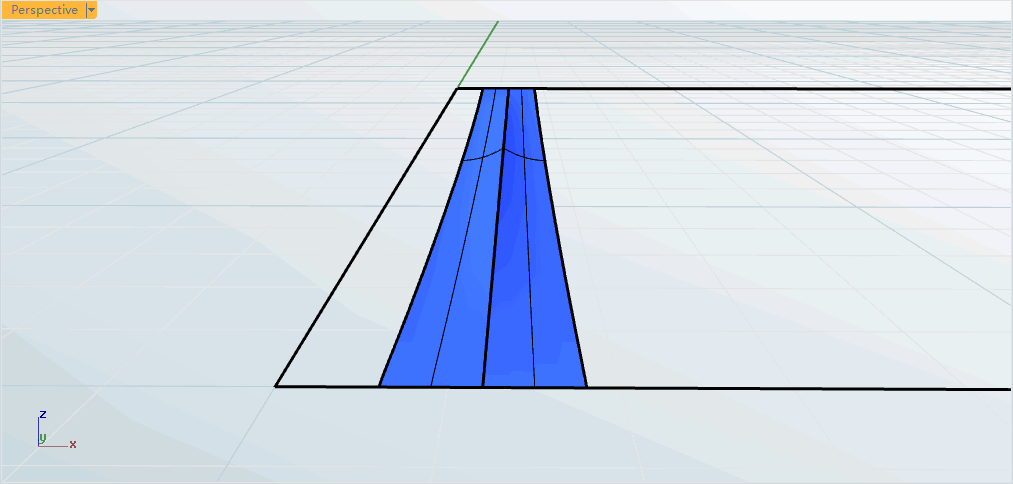

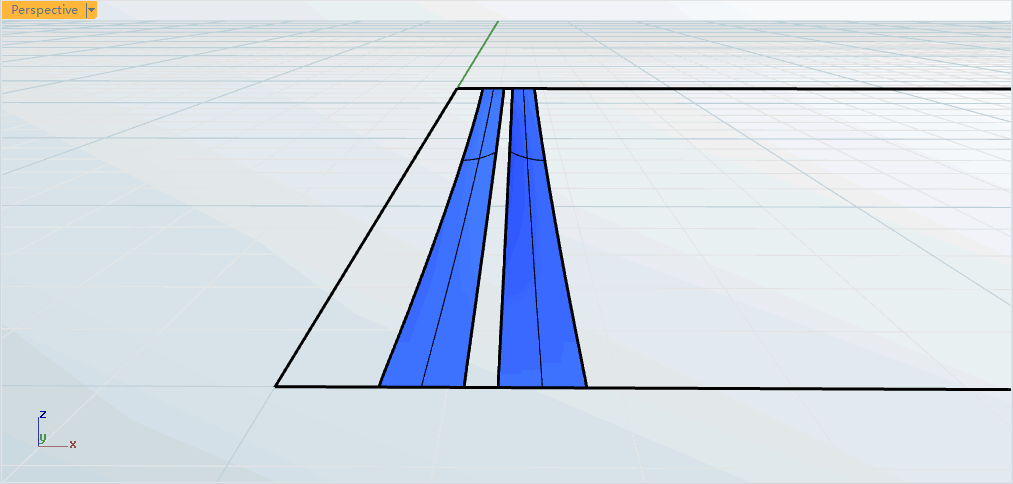

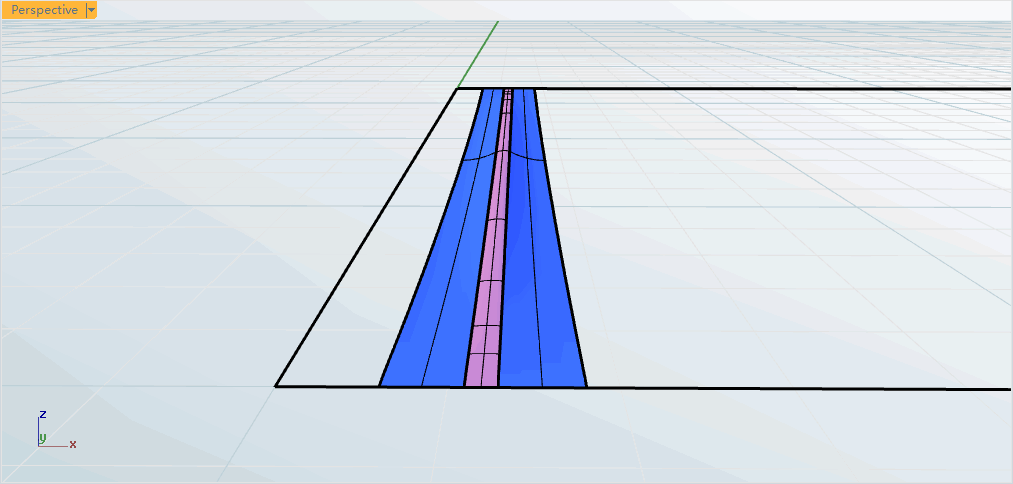

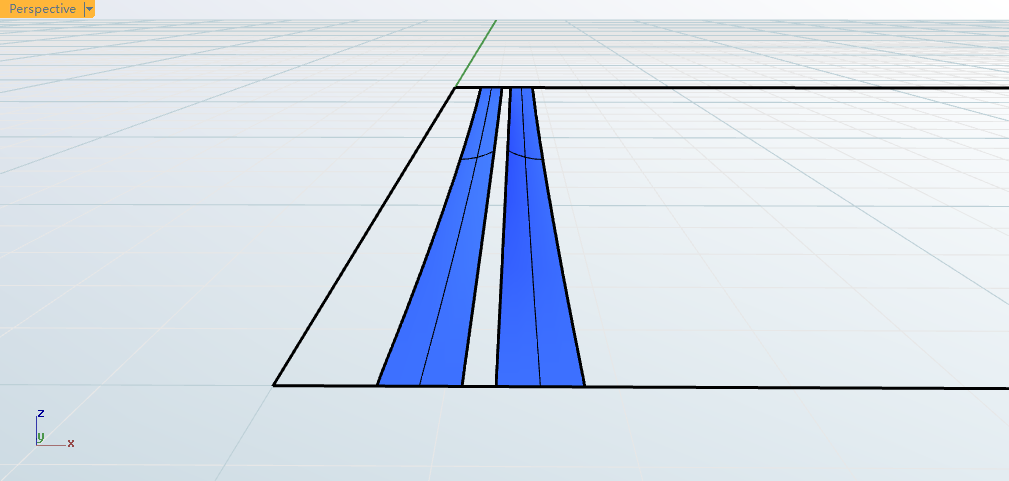

14、使用混接曲面(BlendSrf)命令，进行补面操作

得到的结果

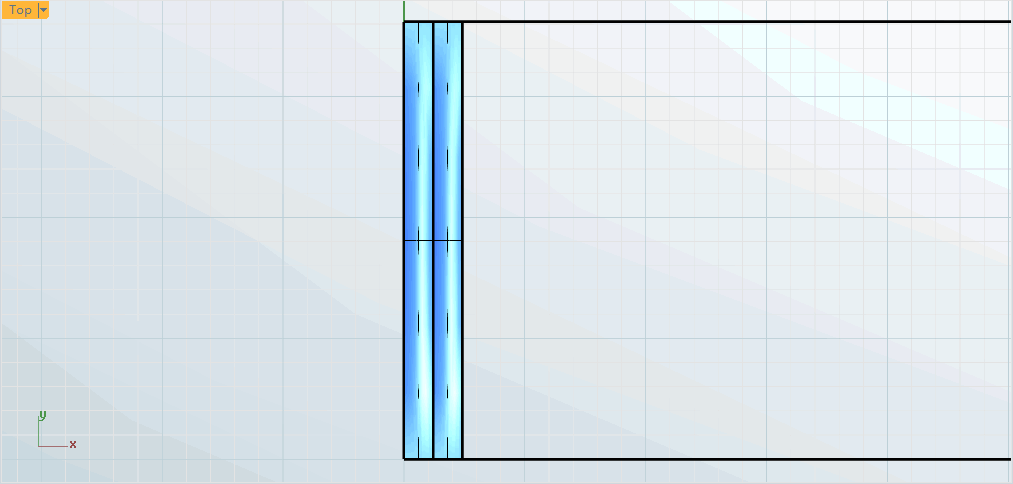

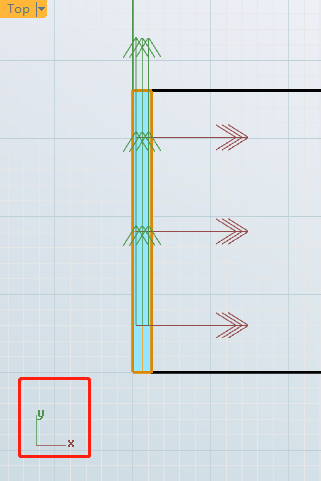

15、将得到的面组合后使用移动命令移动到坐标原点

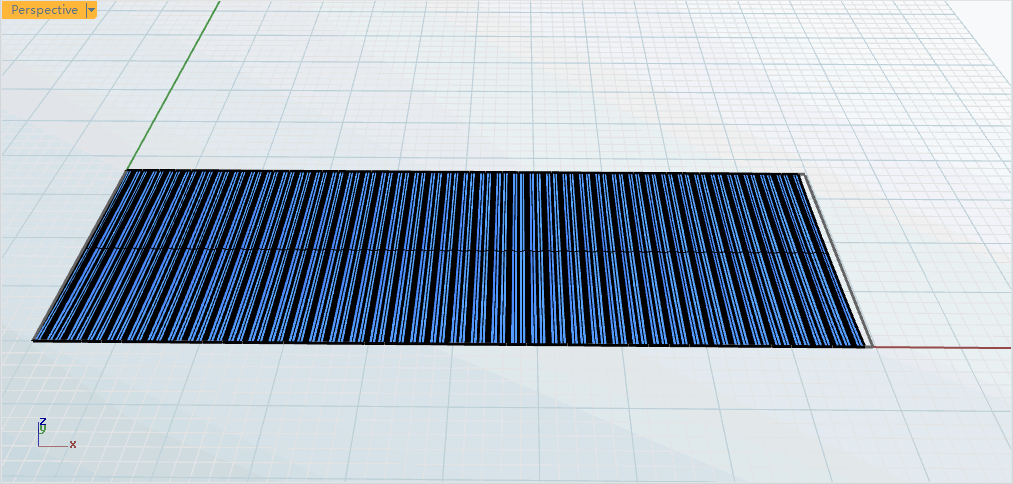

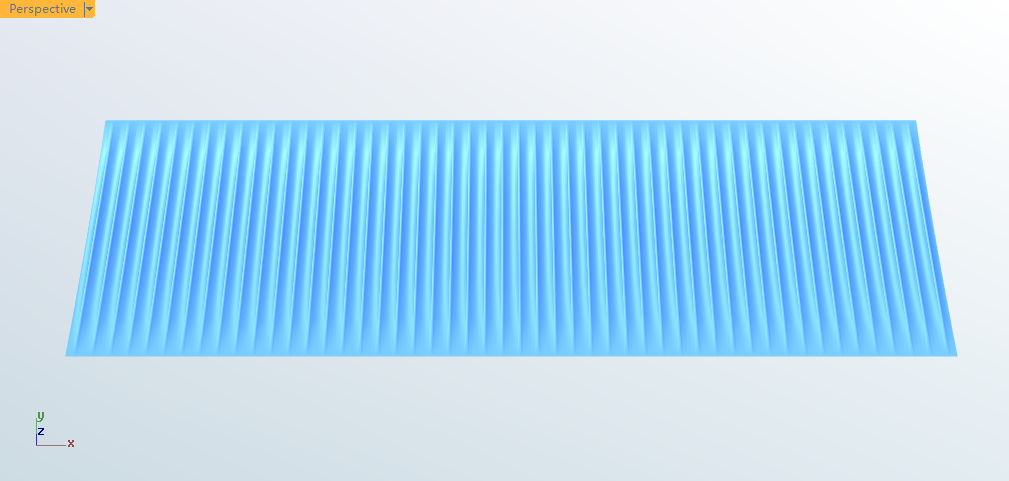

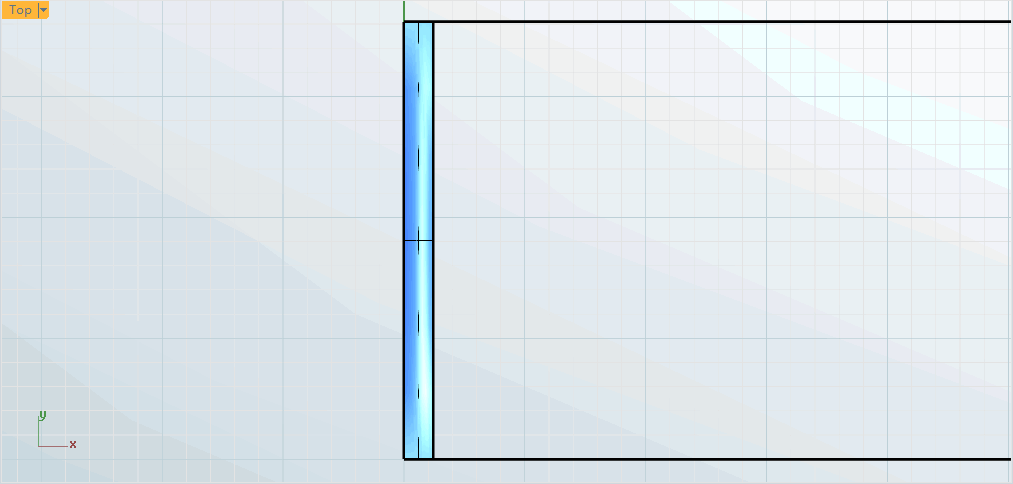

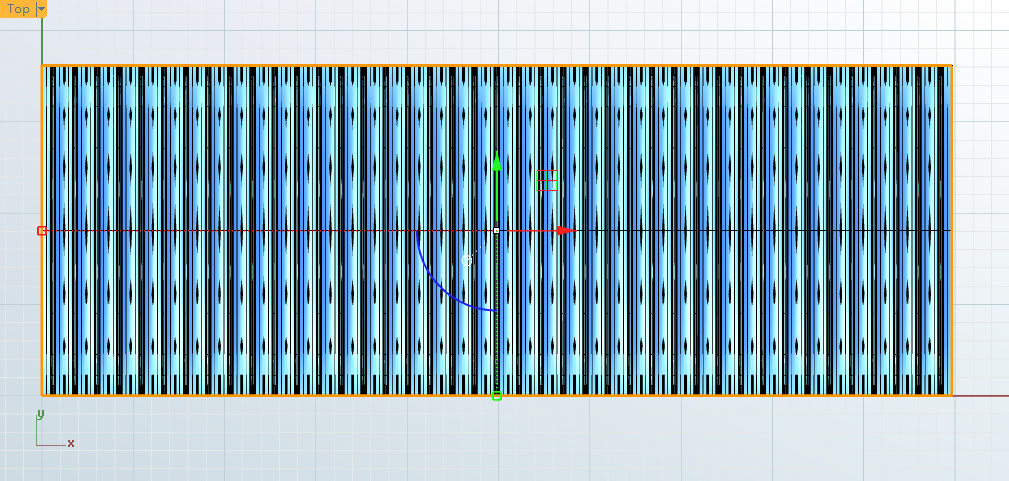

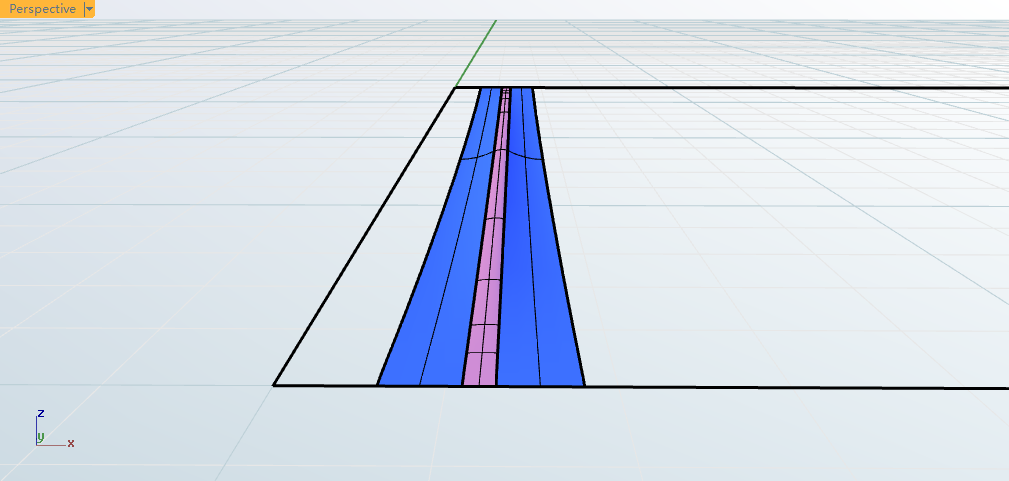

16、使用直线阵列(ArrayLinear)命令，对上一步的面进行阵列

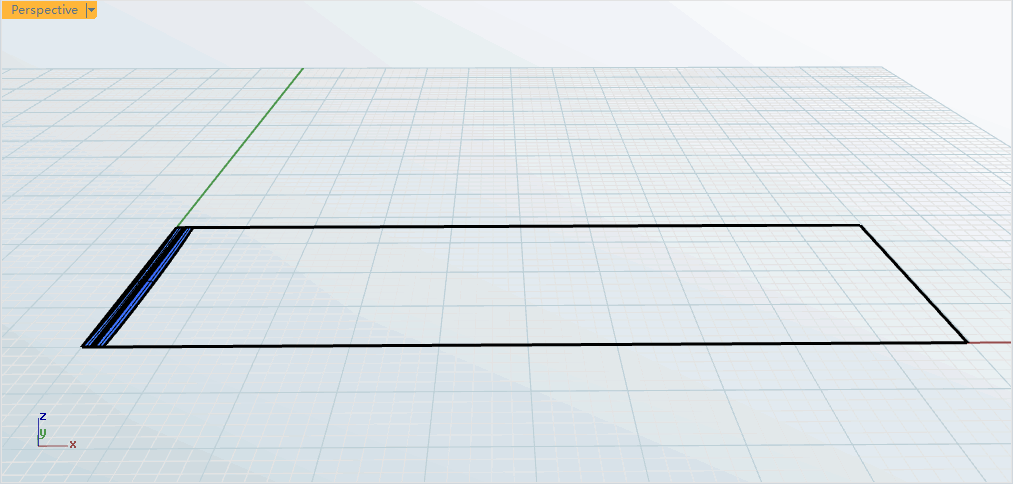

18、将超过第6步创立的UV线框的面删除

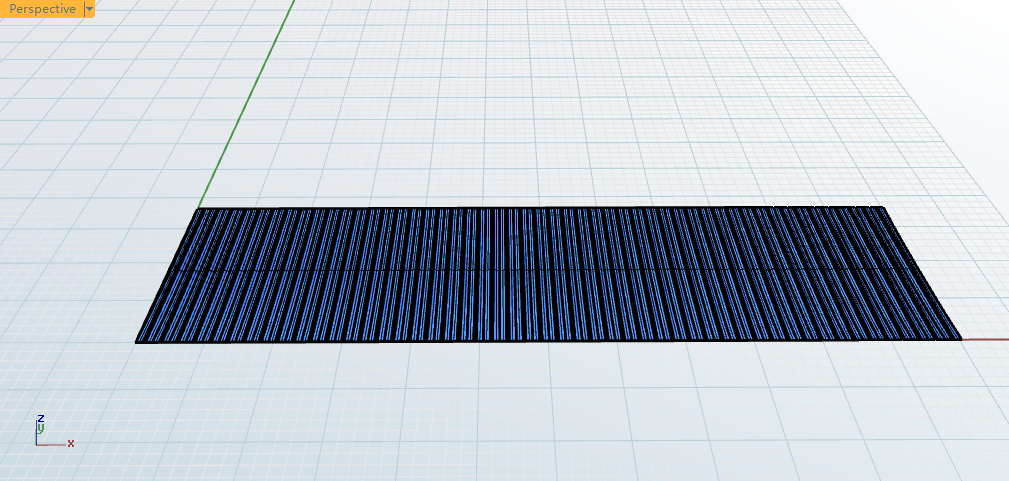

19、选中所有的面，进行X方向的单轴缩放，确保面的面框在UV线框上

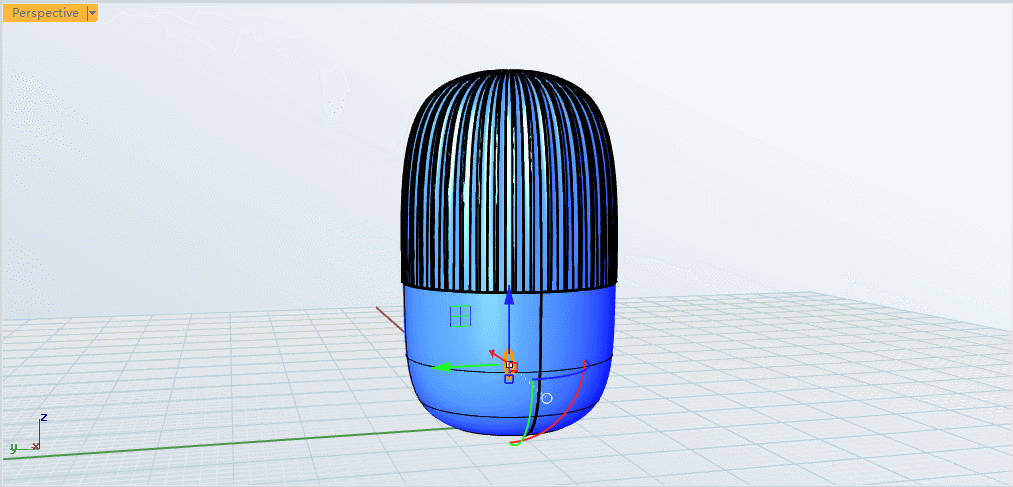

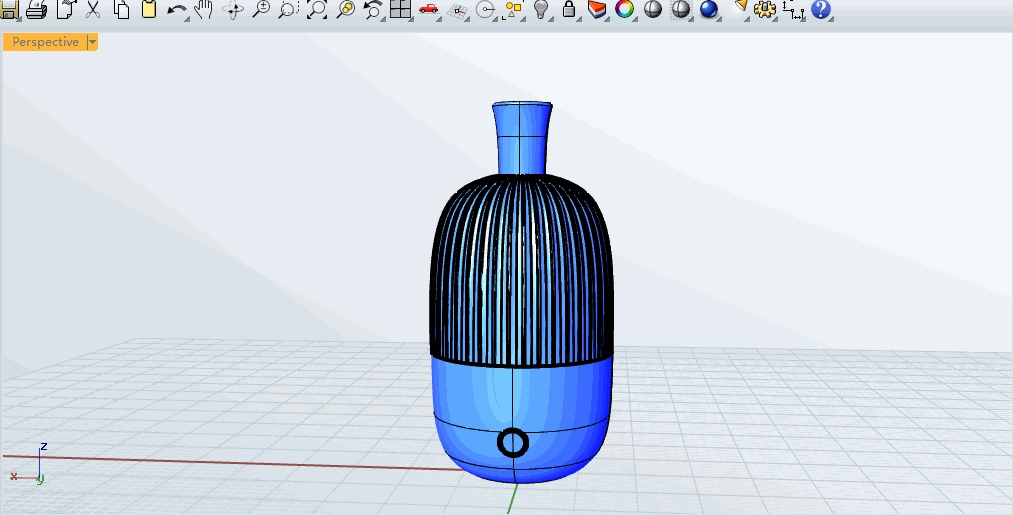

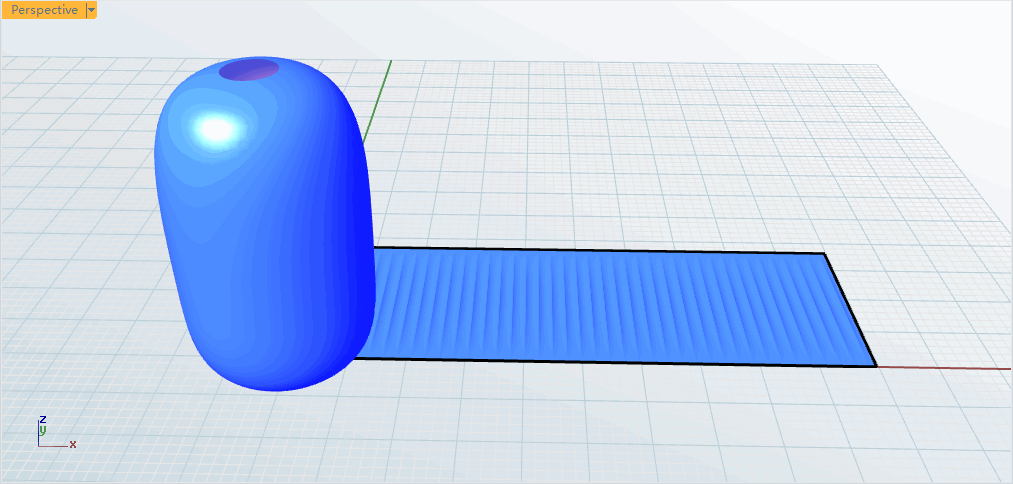

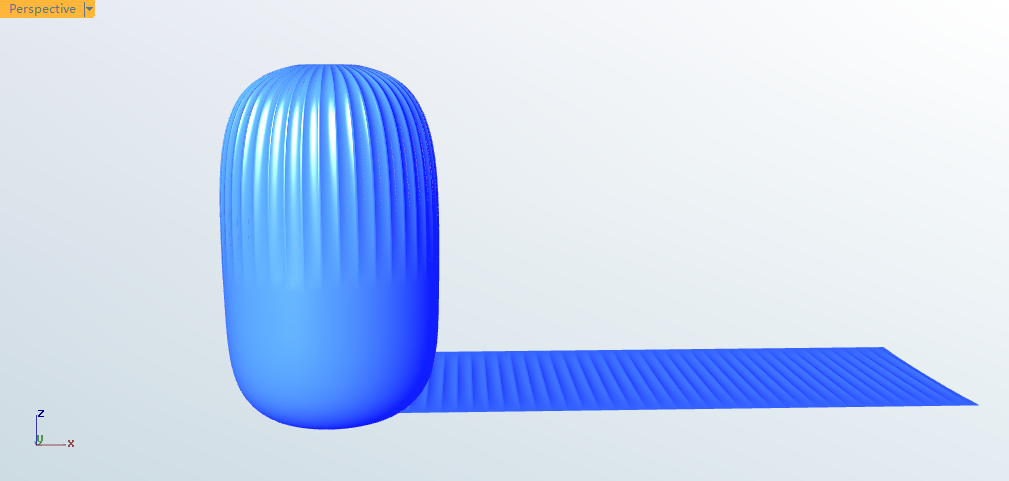

20、使用沿曲面流动(FlowAlongSrf)命令，将阵列得到的面流动到第5步得到的面上。

点击平面

平面的大小极为UV曲线的大小

21、使用将平面的洞加盖(Cap)命令，将两个面进行加盖

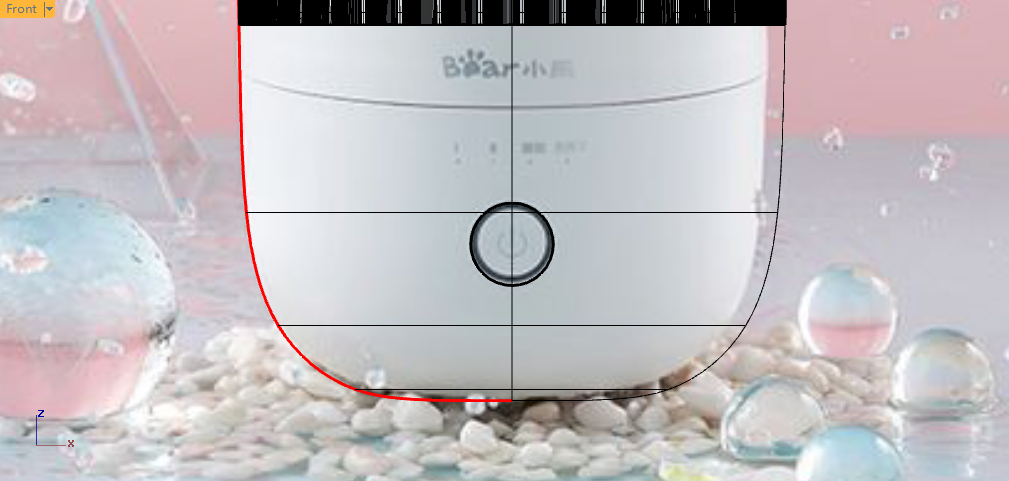

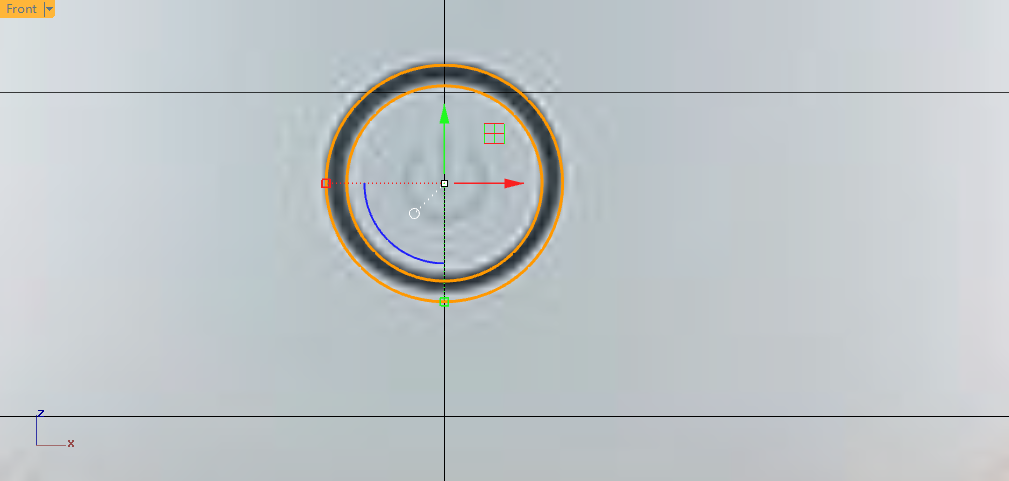

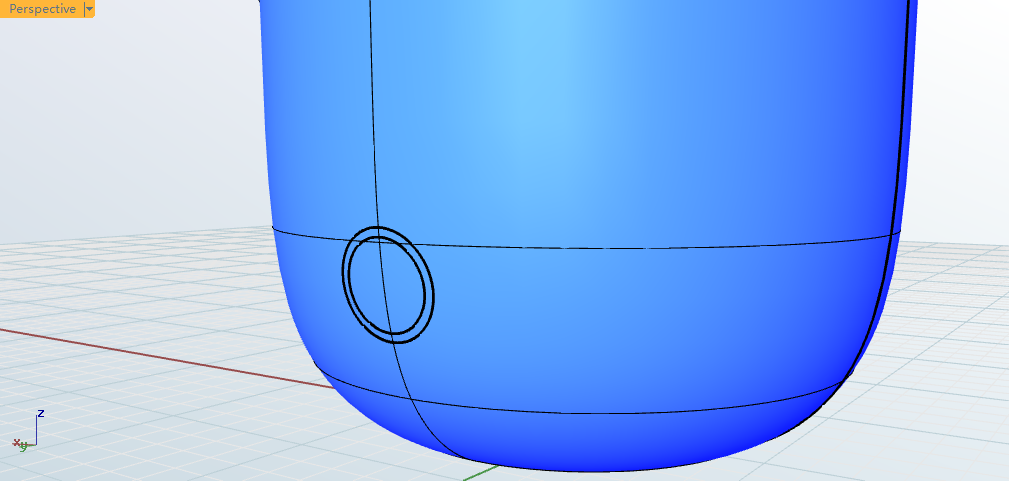

21、在前视图参考背景图画圆

22、使用偏移曲线(Offset)命令对圆进行偏移

24、将画好的线，移动后使用挤出封闭的平面曲线(ExtrudeCrv Solid=Yes)命令进行挤出

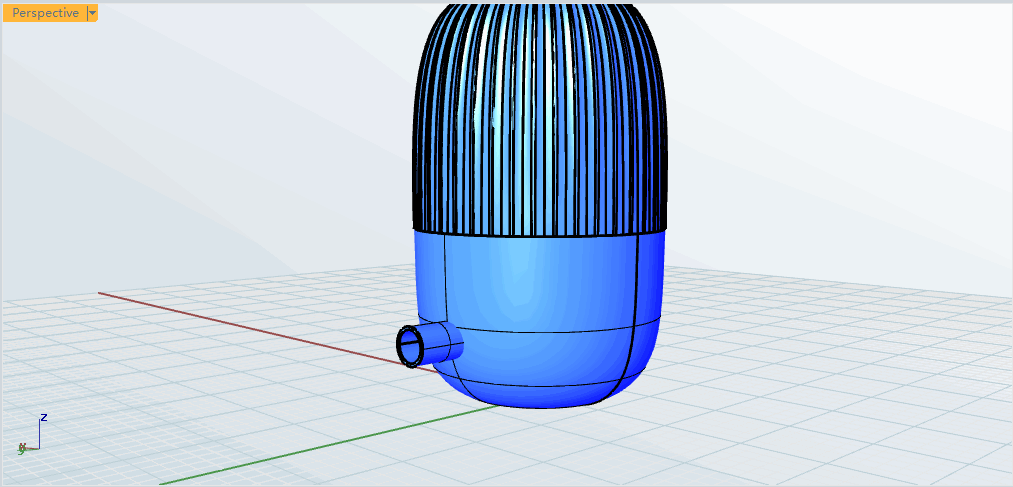

25、使用布尔运算分割(BooleanSplit)命令对底部的模型进行分割

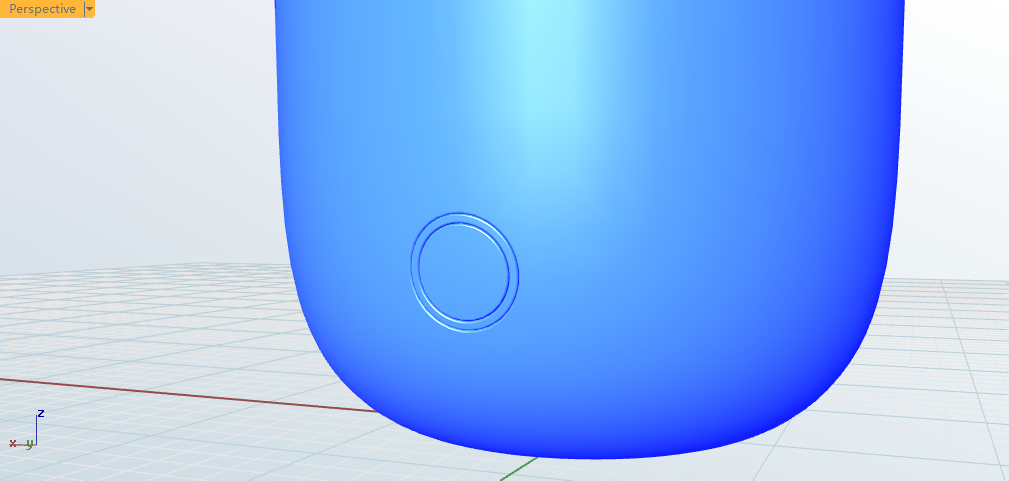

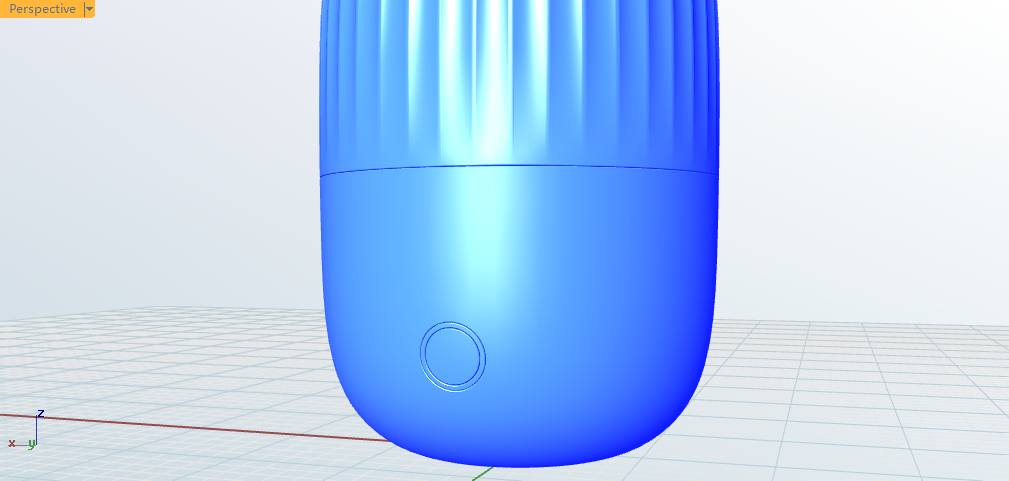

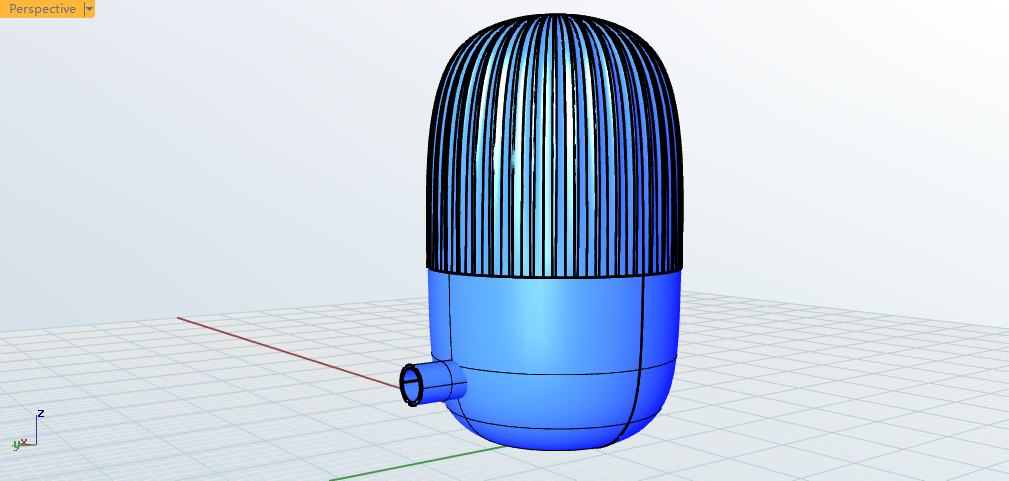

26、使用不等距边缘圆角(FilletEdge)命令，对分割后的面进行倒角

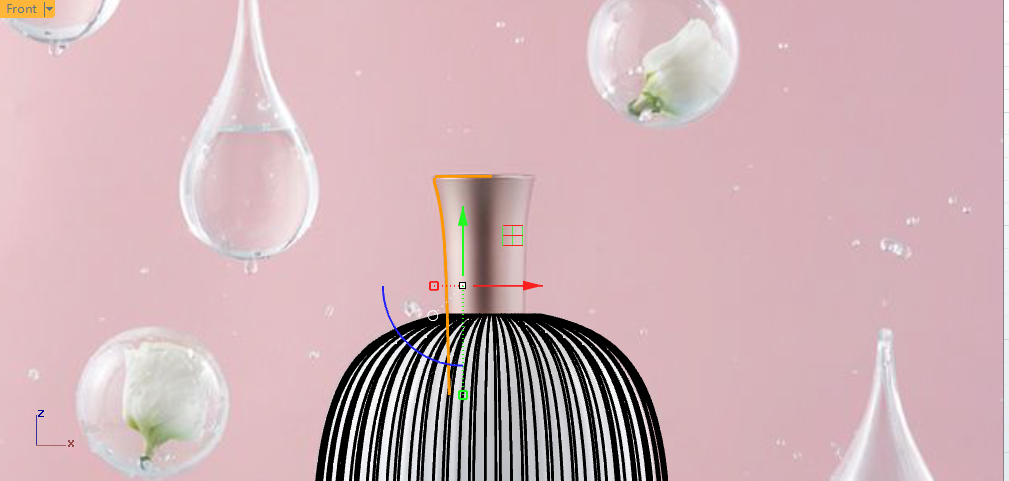

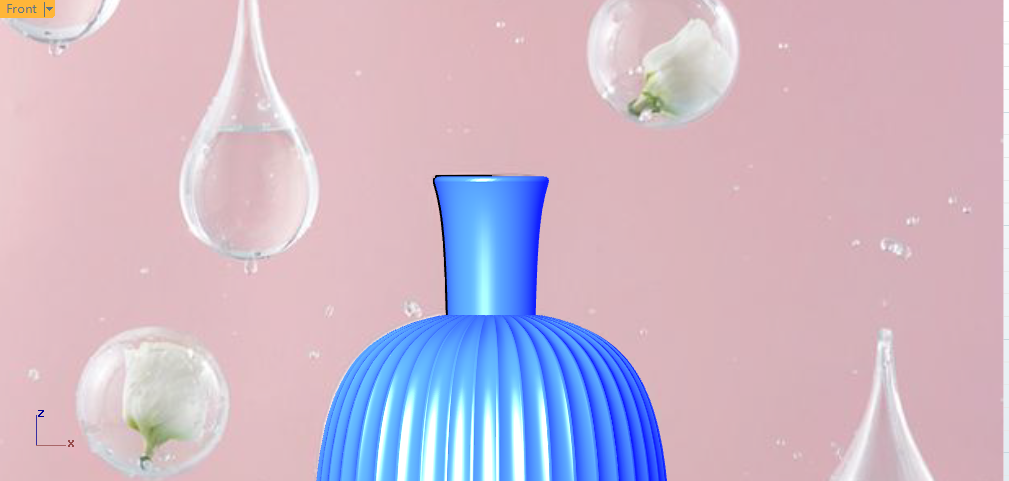

27、参考背景图绘制出气口的线

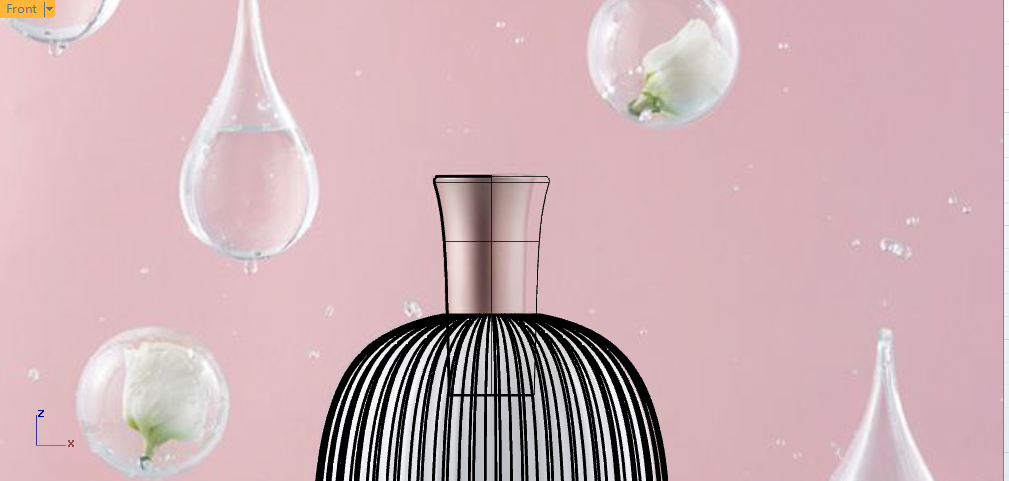

28、使用旋转成型(Revolve)命令，创建面（因参考图不是标准的三视图，因而模型跟背景图会有所出入）

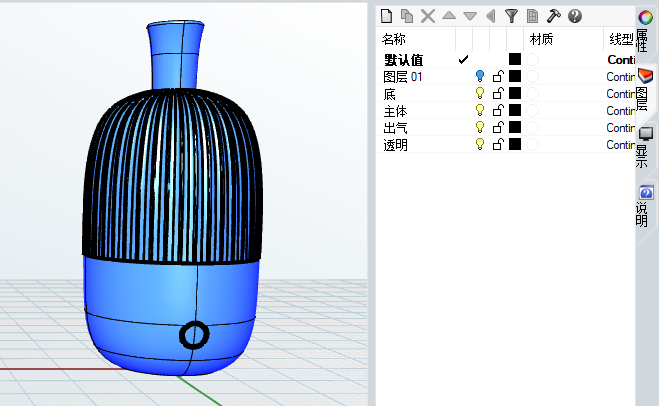

30、使用更改物件图层(ChangeLayer)命令对画好的模型进行分图层

31、使用Keyshot在犀牛里的接口文件，从犀牛里启动Keyshot

32、修改Keyshot视角为50，保证跟犀牛的相机视角一致

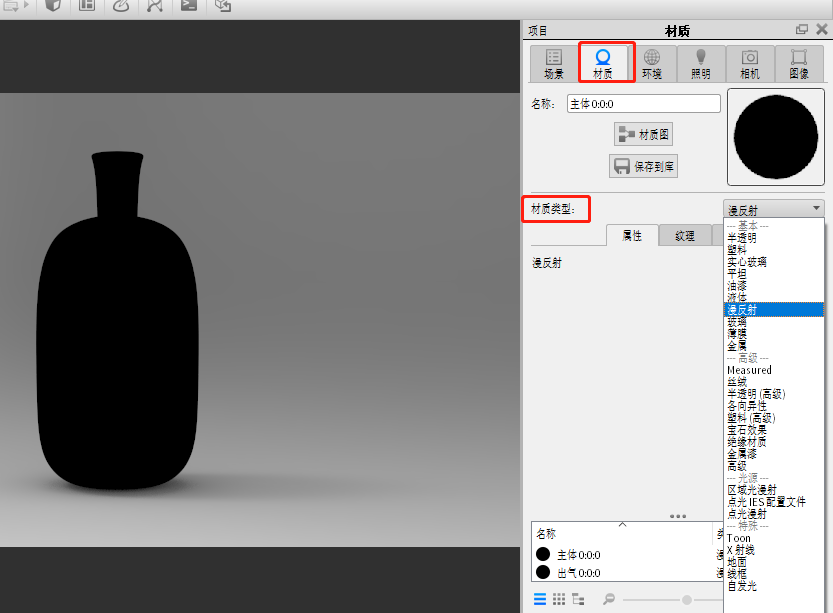

33、在keyshot里双击模型部件，对材质类型进行更改，更改为塑料

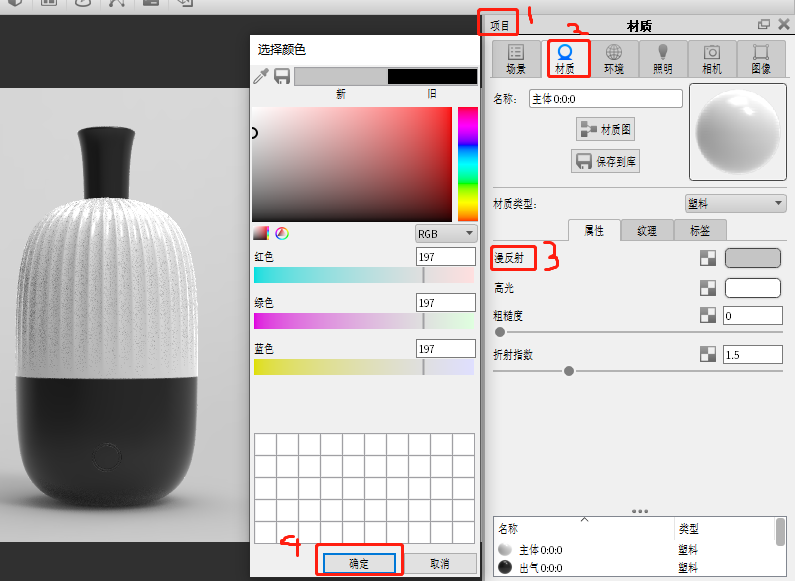

34、双击模型部件，在项目-材质里对材质的漫反射进行更改，即改变材质的颜色

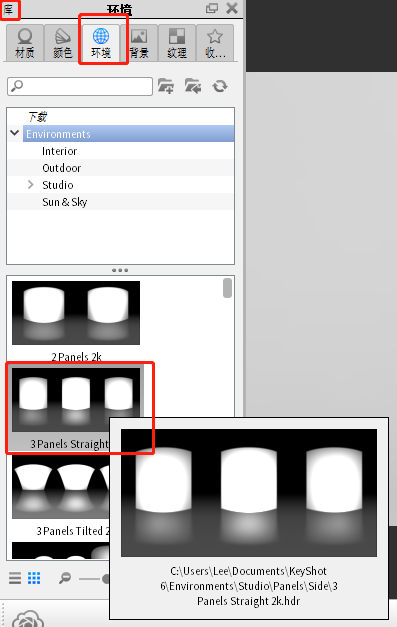

35、更改环境

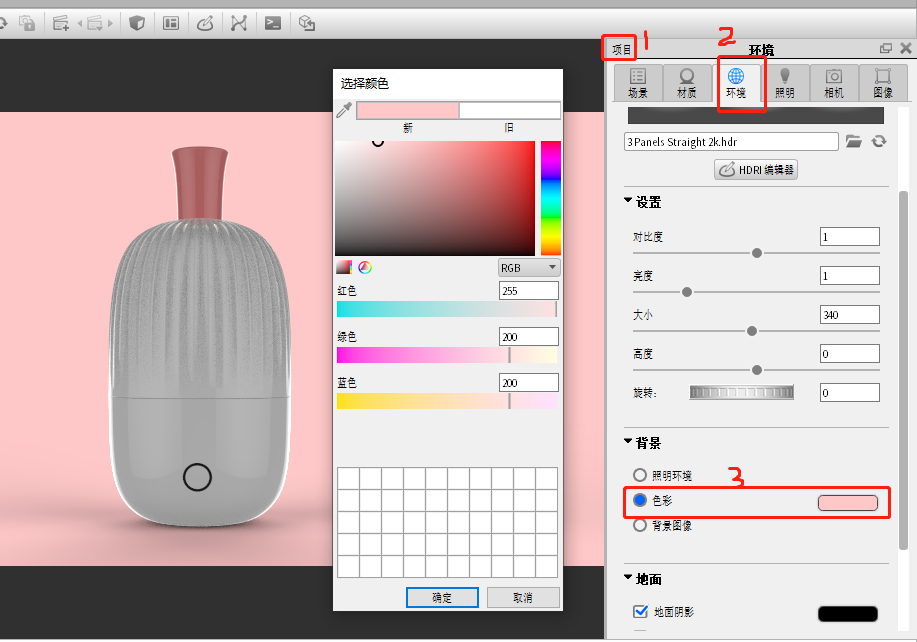

36、更改背景颜色

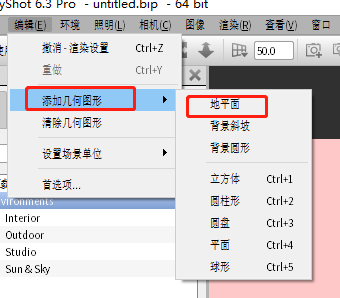

37、添加地面

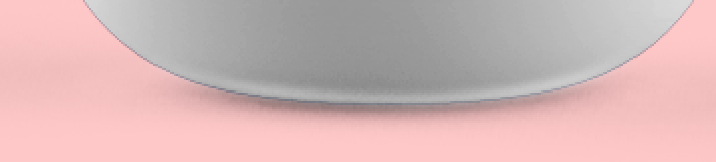

添加地平面后阴影会更加细腻柔和

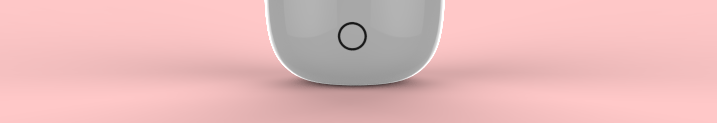

未添加地平面的阴影

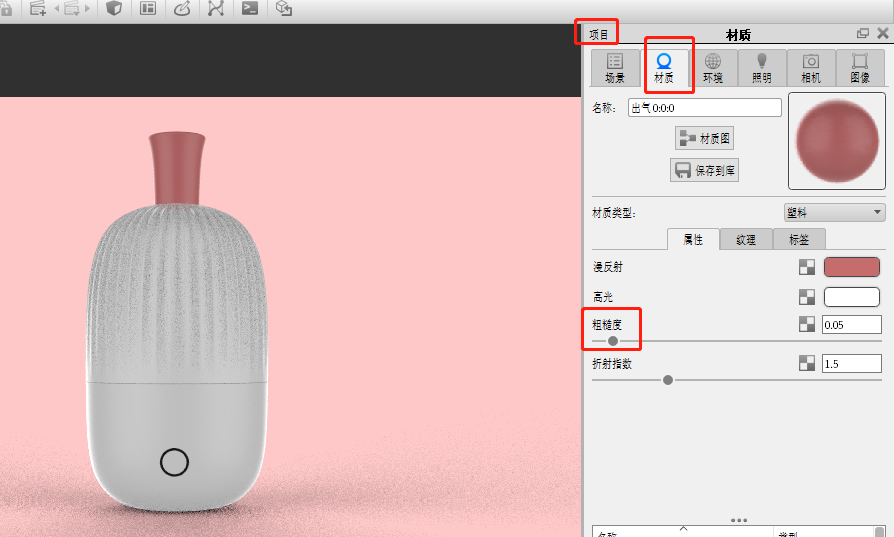

38、更改材质粗糙度，增加磨砂质感

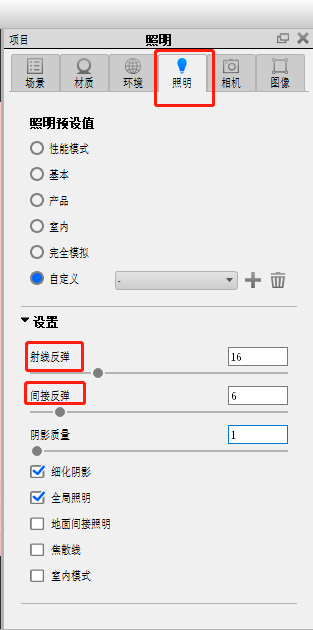

39、修改照明参数

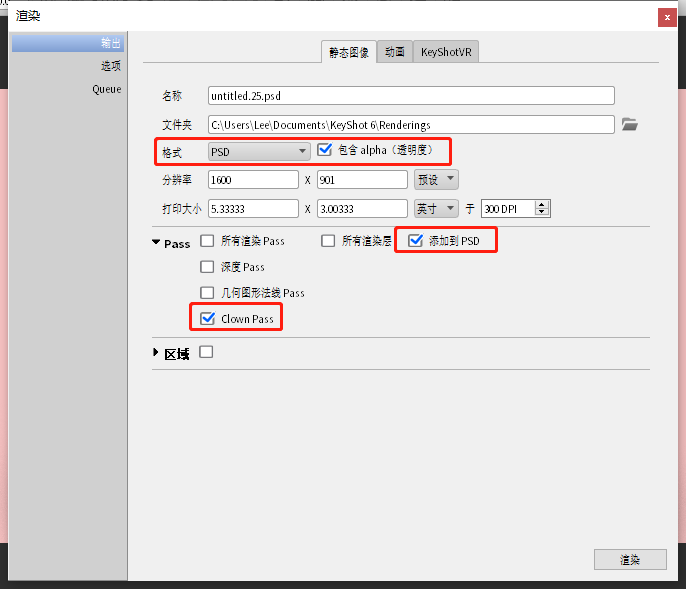

40、渲染输出设置，然后点击渲染

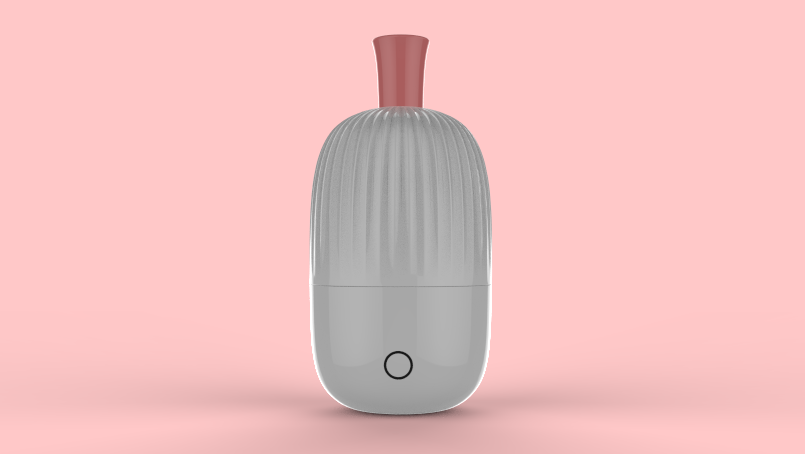

41、PS后期处理（不含背景图的合成，仅做渲染图的处理），渲染完成后的图会比较偏灰，且高光不明显，因而需要进行PS处理，打开渲染的文件后，有两个图层

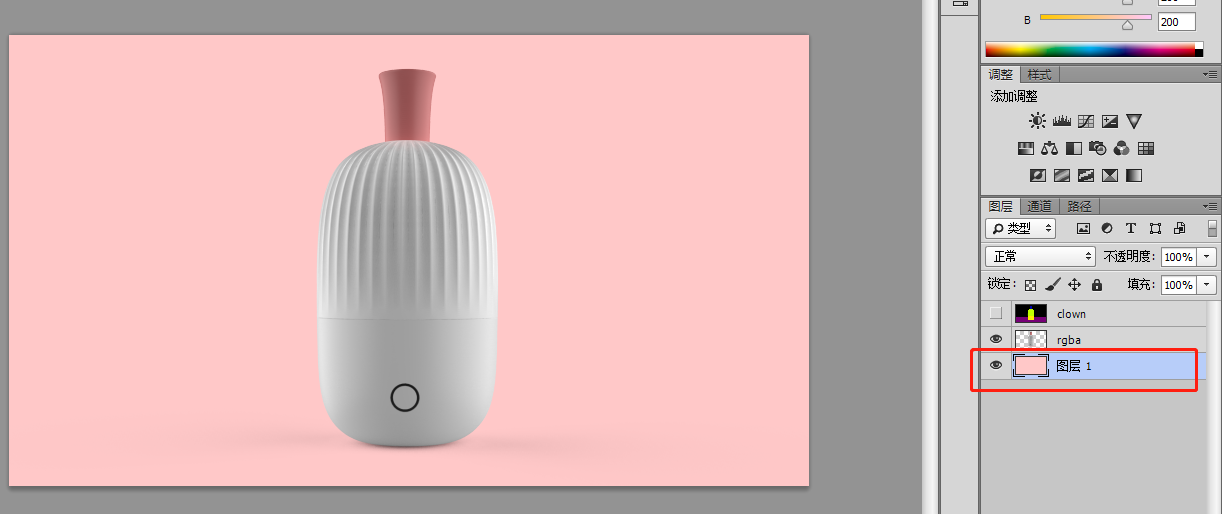

42、添加背景图层，背景图层的颜色需要与Keyshot里的背景颜色一样

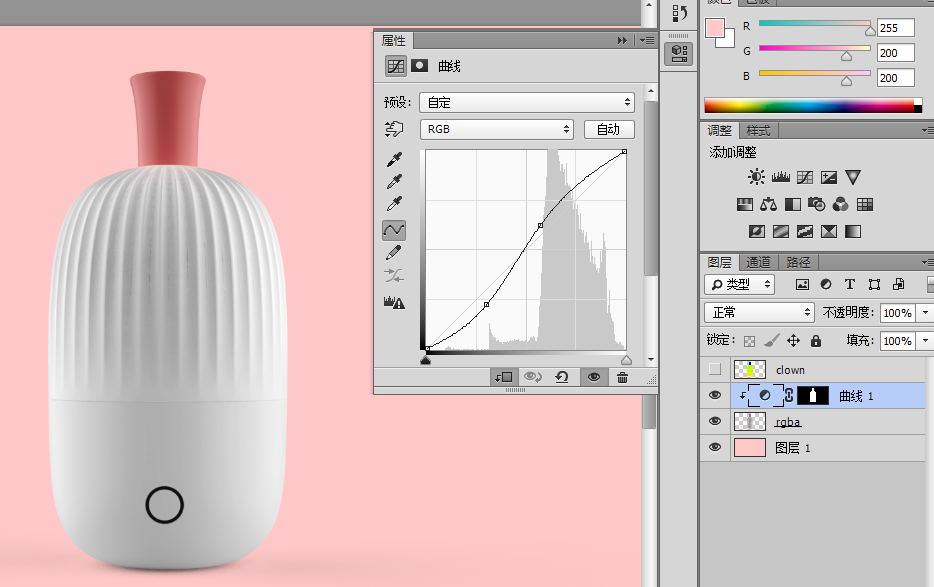

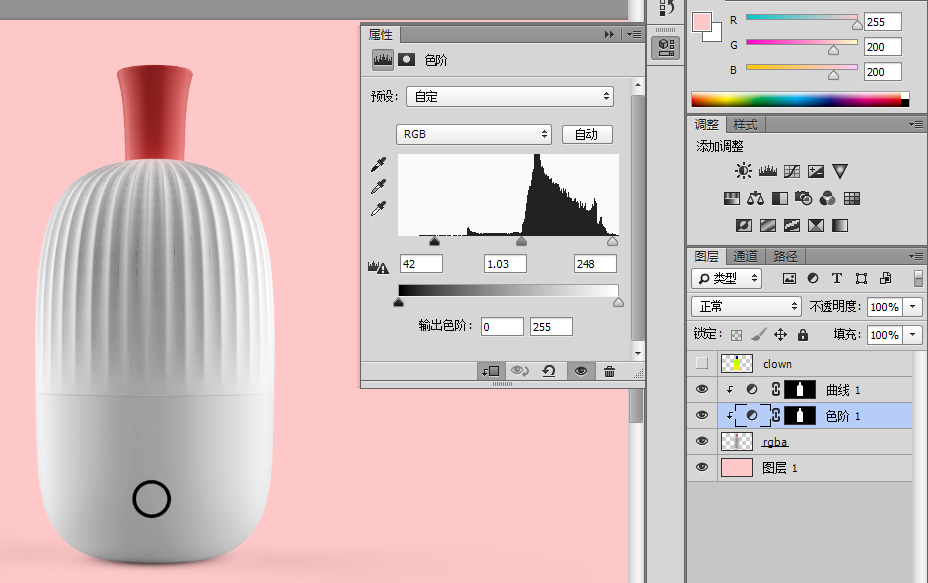

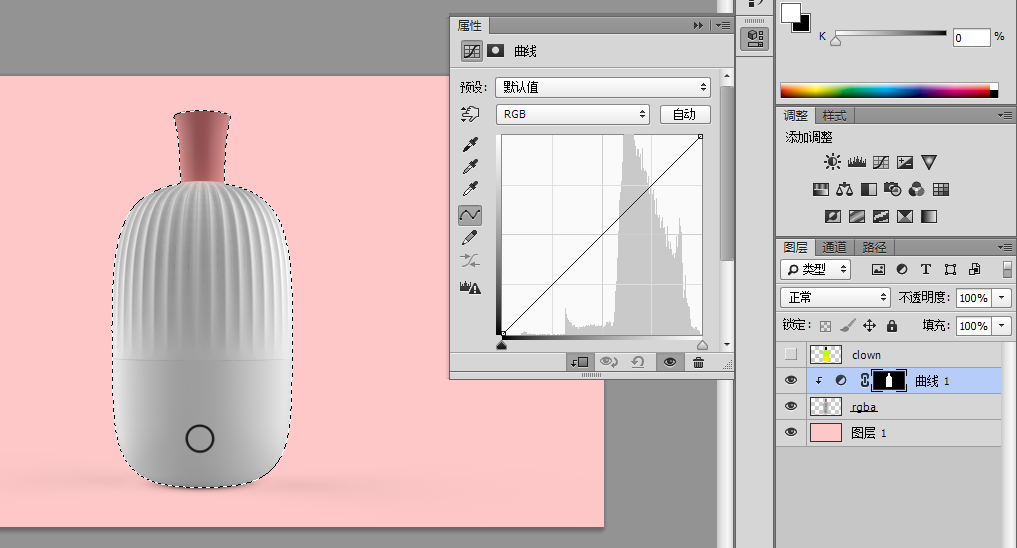

43、在“clown”层选中产品，然后在“rgba”添加曲线和色阶调整图层

44、再使用PS修补工具或内容识别（快捷键Shift+F5）对“污点”进行修复

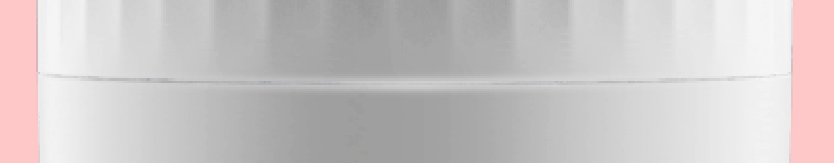

修复后

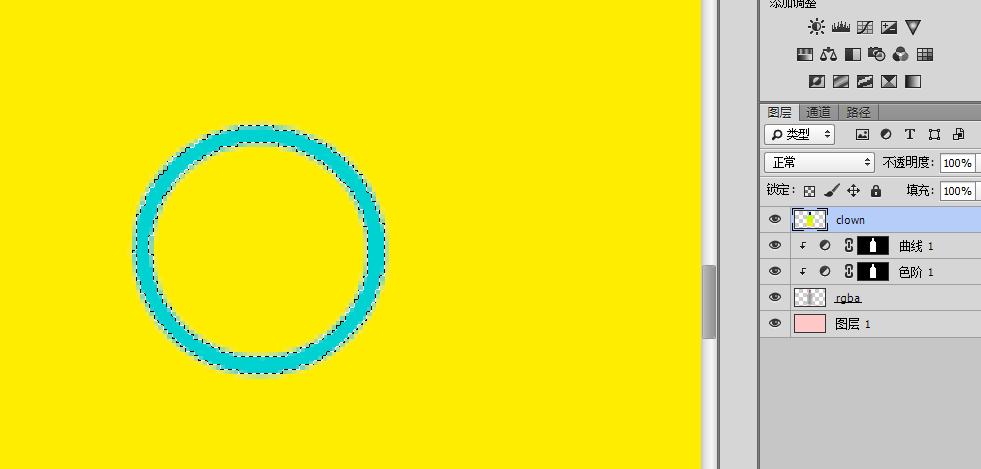

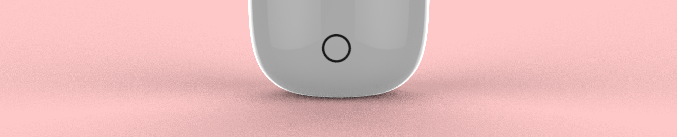

45、在clown层选中开关周围装饰件的选区

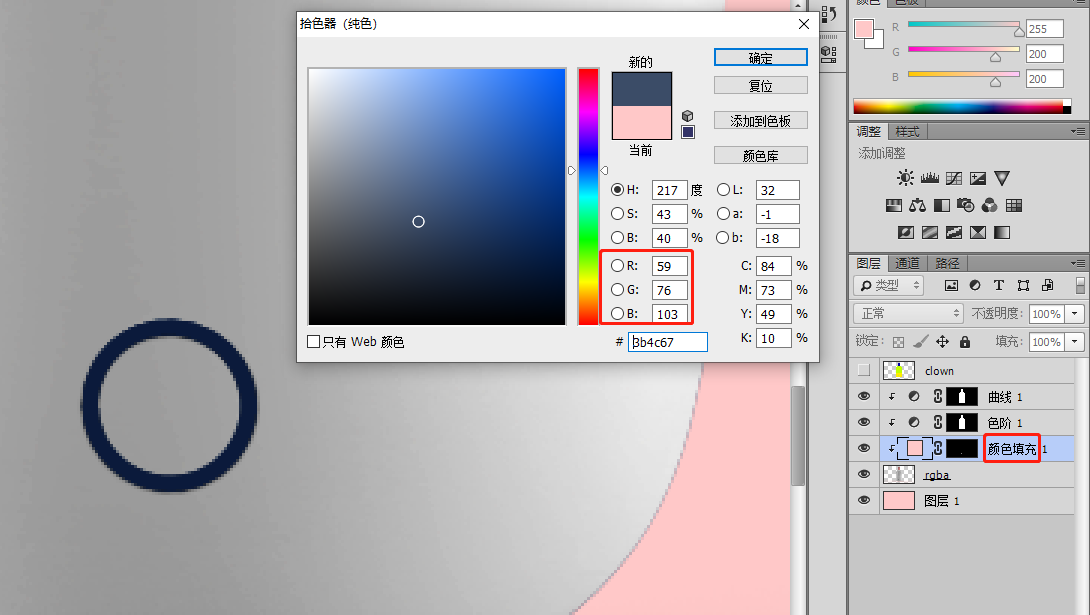

回到rgba图层新增纯色层

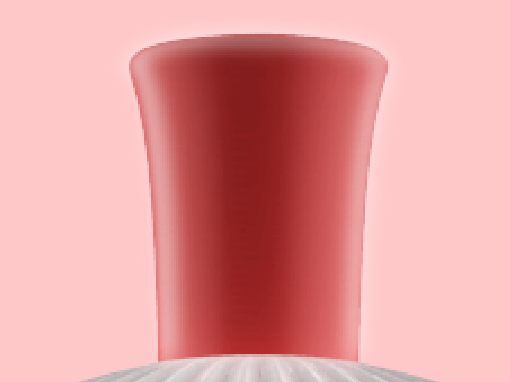

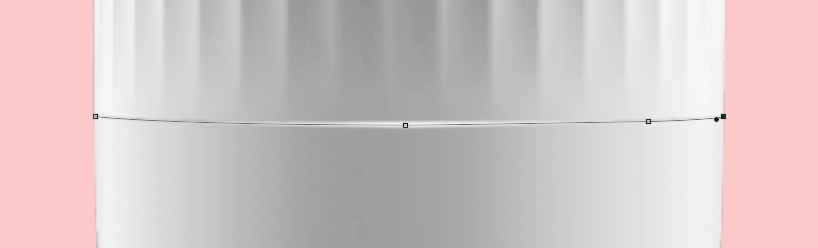

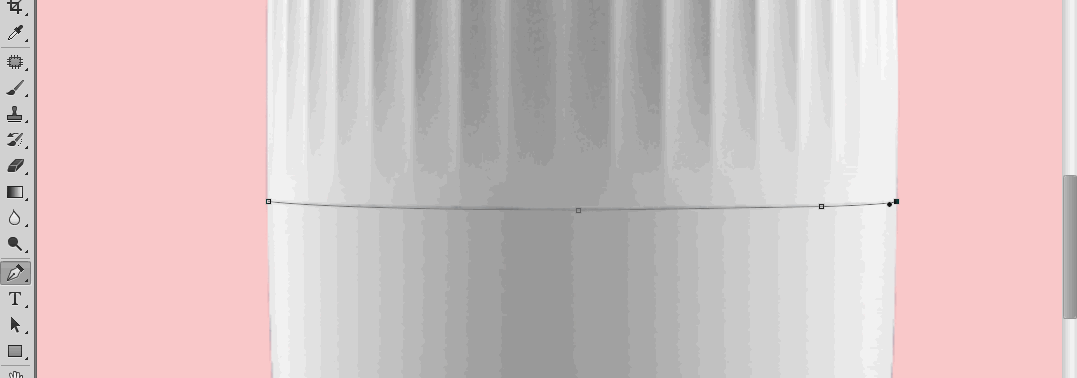

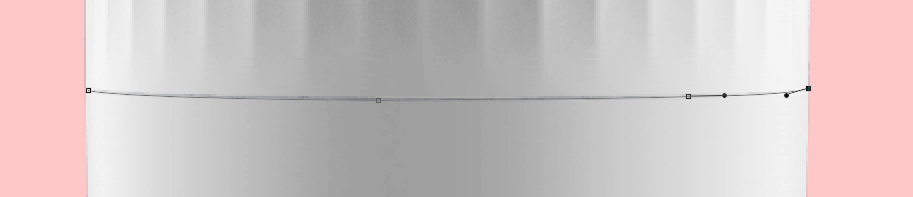

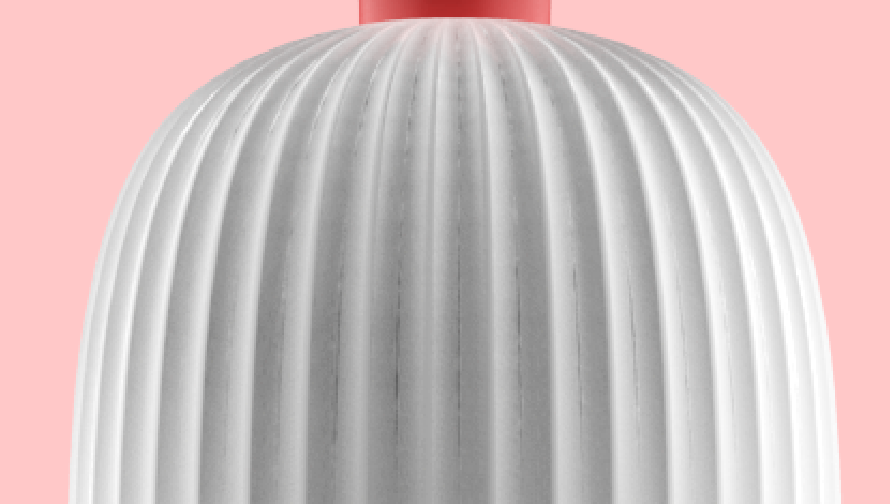

46、增加产品高光，新增空白图层，在此图层上使用钢笔工具在需要添加高光的部分绘制路径

绘制玩路径后切换到画笔工具，将画笔的半径减小，然后切换到钢笔工具，在路径上点击鼠标右键，选择描边路径

对描边路径进行高斯模糊处理

依据此方法，将其他高光或反光的位置进行绘制

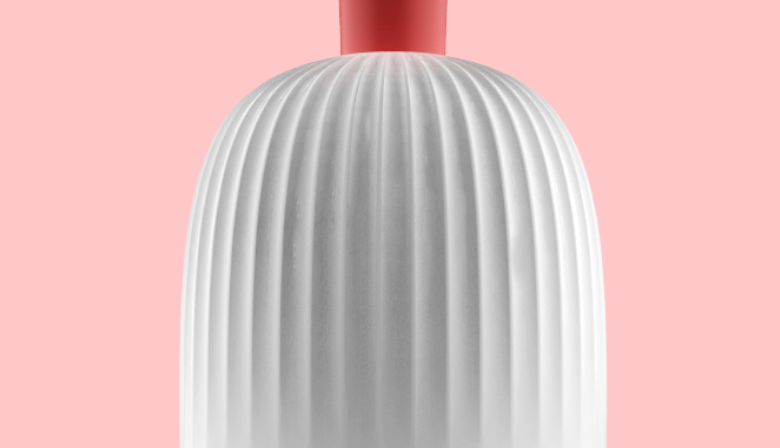

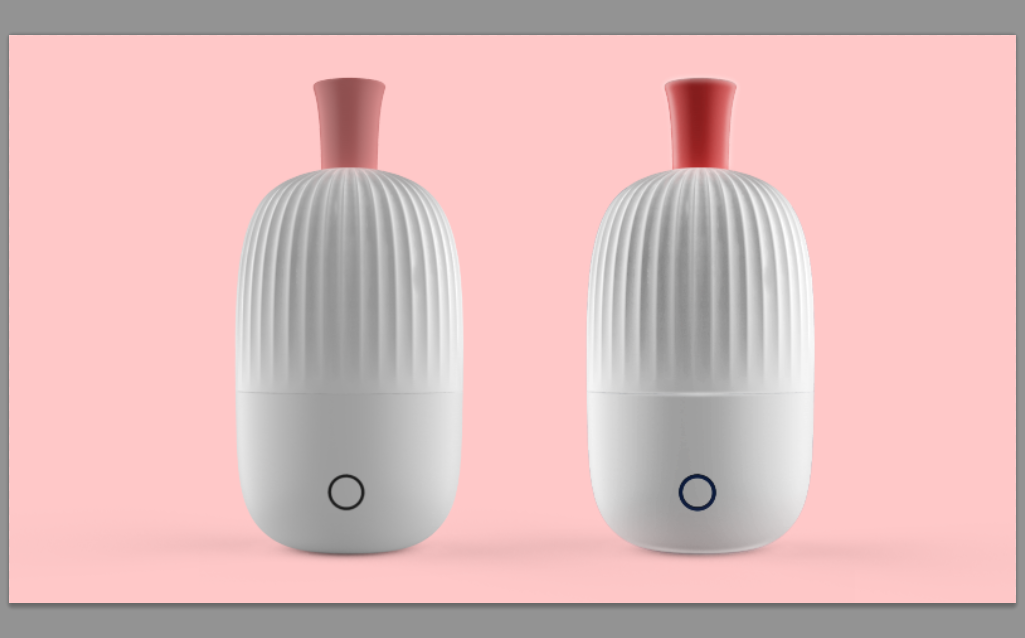

简单PS处理先后的对比

此次图文教程到此结束
