汽车仪表盘设计了解下

UI学习君 陪你学习的第一篇分享

一、 汽车仪表盘介绍

1. 汽车仪表盘含义

首先说什么是汽车，汽车是由动力驱动，具有4个或4个以上车轮的非轨道承载的车辆，主要用于：载运人员和（或）货物；牵引载运人员和(或)货物的车辆；特殊用途。[1]



其次什么是仪表盘，仪表盘是用于安装仪表及有关装置的刚性平板或结构件。按型式分有屏式仪表盘、框架式仪表盘、通道式仪表盘、柜式仪表盘。[2]



汽车仪表盘是反映车辆各系统工作状况的装置。[3]



看看图，见以下就是所谓的汽车仪表盘。

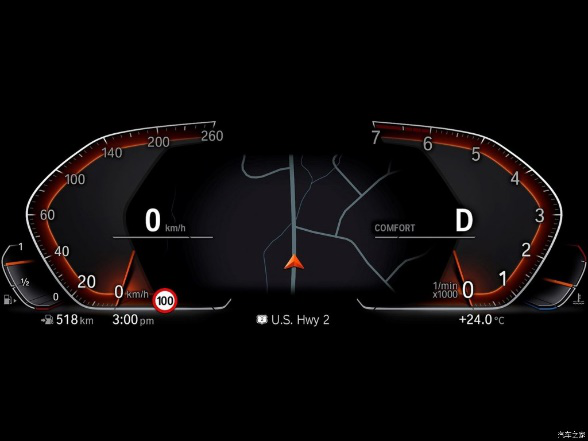

 宝马1系  2018款[4]

2. 汽车仪表盘历史[5]

主要经历以下四个阶段，分别是纯机械式仪表、电气式仪表、全数字化仪表以及HUD显示屏。

纯机械式仪表



图片来自网络



电气式仪表



宝马Z8  2003款 基本型

全数字化仪表



秦Pro新能源  2019款 DM 1.5TI 自动智联锐耀型

HUD显示屏

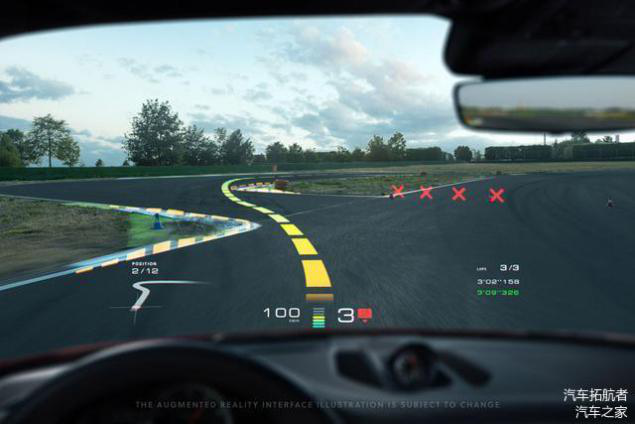

图片来自网络



二、 仪表盘界面设计

1. 根据布局分类

根据仪表盘界面的布局分布，可以把仪表盘界面设计分为指针加液晶屏、灯带加液晶屏以及全液晶屏仪表盘三种。



指针加液晶屏



宝马1系M  2011款 1M Coupe

灯带加液晶屏

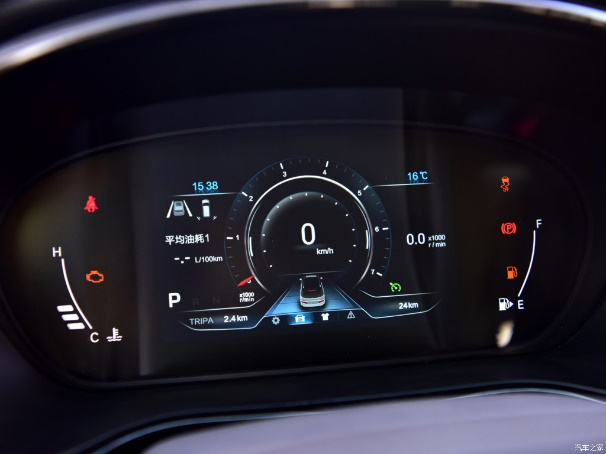

福田乘用车 伽途GT  2018款 1.4T 自动智联型

全液晶屏



宝马X7  2019款 xDrive40i

2. 显示信息介绍

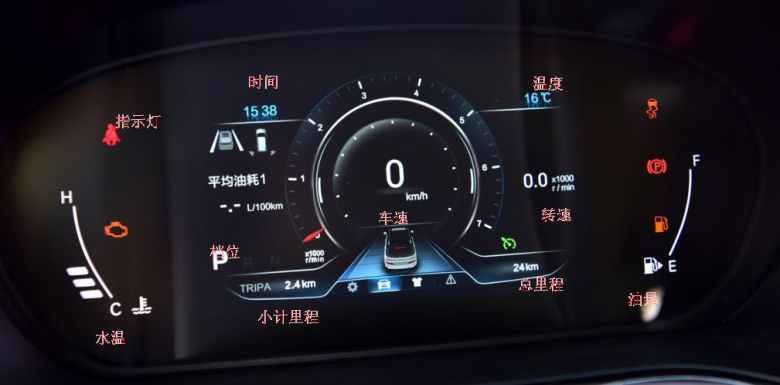

借用福田乘用车 伽途GT  2018款 1.4T 自动智联型为例，见以上图片。仪表盘中主要显示的信息有车速（km/h）、转速(x1000 r/min)、总里程(odo)、小计里程(trip)、档位、水温、油量以及部分指示灯。当然还有一些次要信息，比如时间和温度等。

现在新能源车比较多，油量信息大多改为电量信息（SOC）。
