keyshot8汽车雾气场景测试

keyshot8汽车渲染雾气场景测试



接上次雾气测试，这次更加深入测试了一篇keyshot的新材质散射介质，说一下自己的感受和一些测试的心得，有兴趣的可以仔细理解。

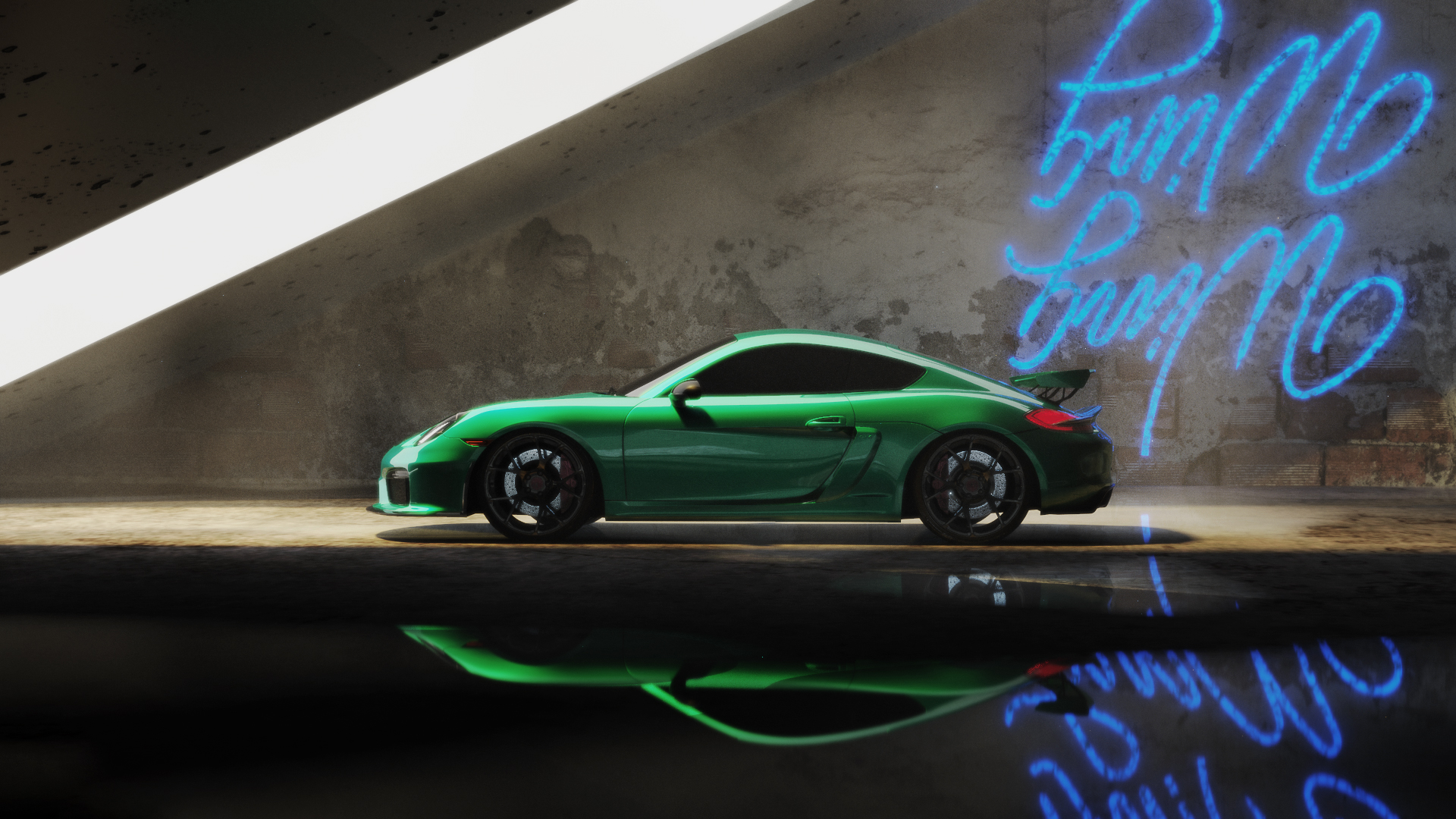

场景用的我以前搭建的一个汽车场景，大家可以看下图，白色光照下来，所产生的朦胧雾气，或者叫光束也行，其实是photoshop后期做的。整体上是比较生硬，缺少变化，所以总结是假。如图1-1



图1-1

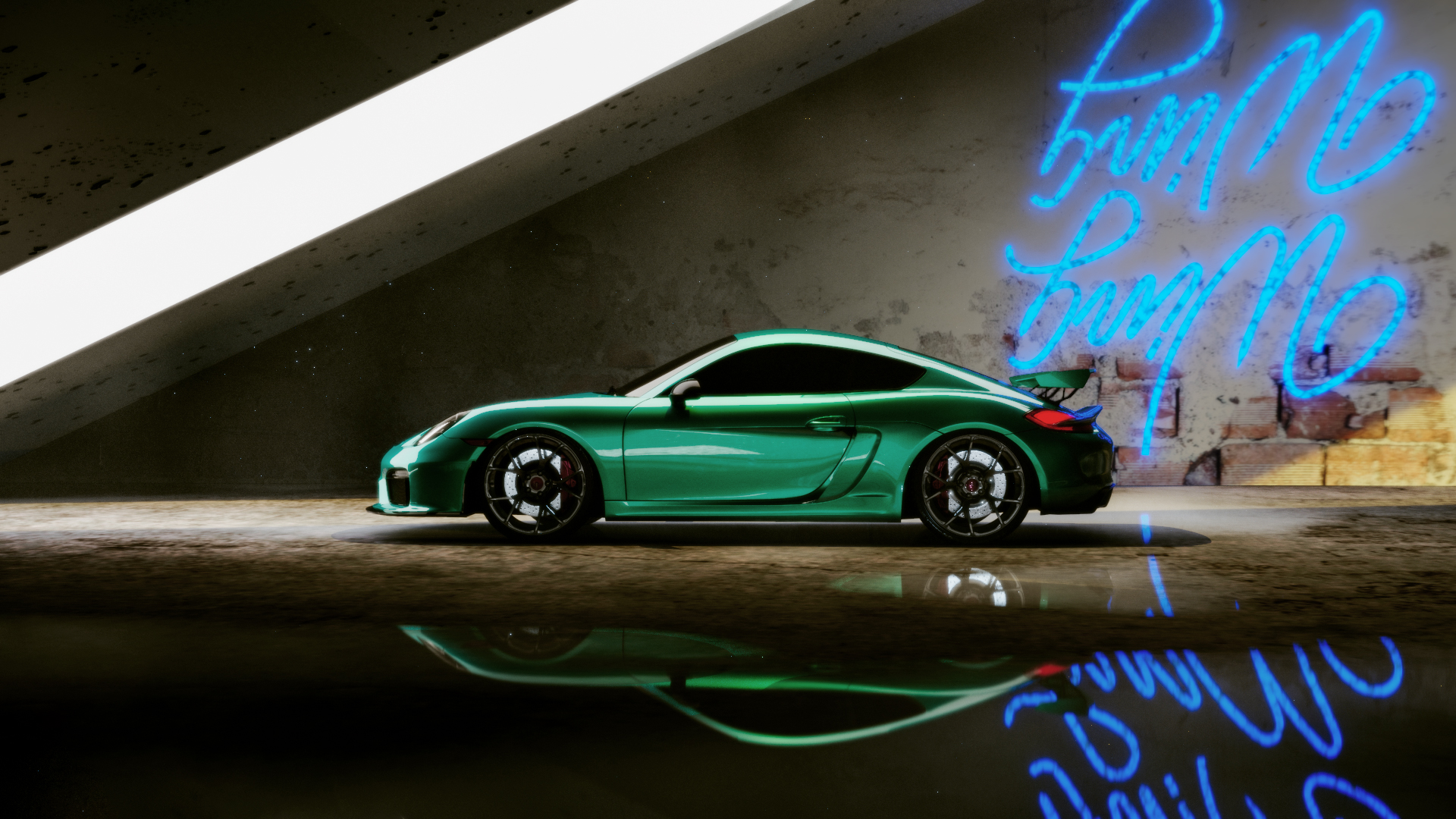

再对照一下直接使用keyshot8新材质散射介质做的效果，对比一下，发现还是自然些。不过要是机器好，多测试一下各种参数，光照搭配，我想出来的效果可能会更好，也说不定后面keyshot8更新算法也说不定，目前来讲，有点慢。如图1-2



图1-2



下面是一些光照搭配参数的一些测试。

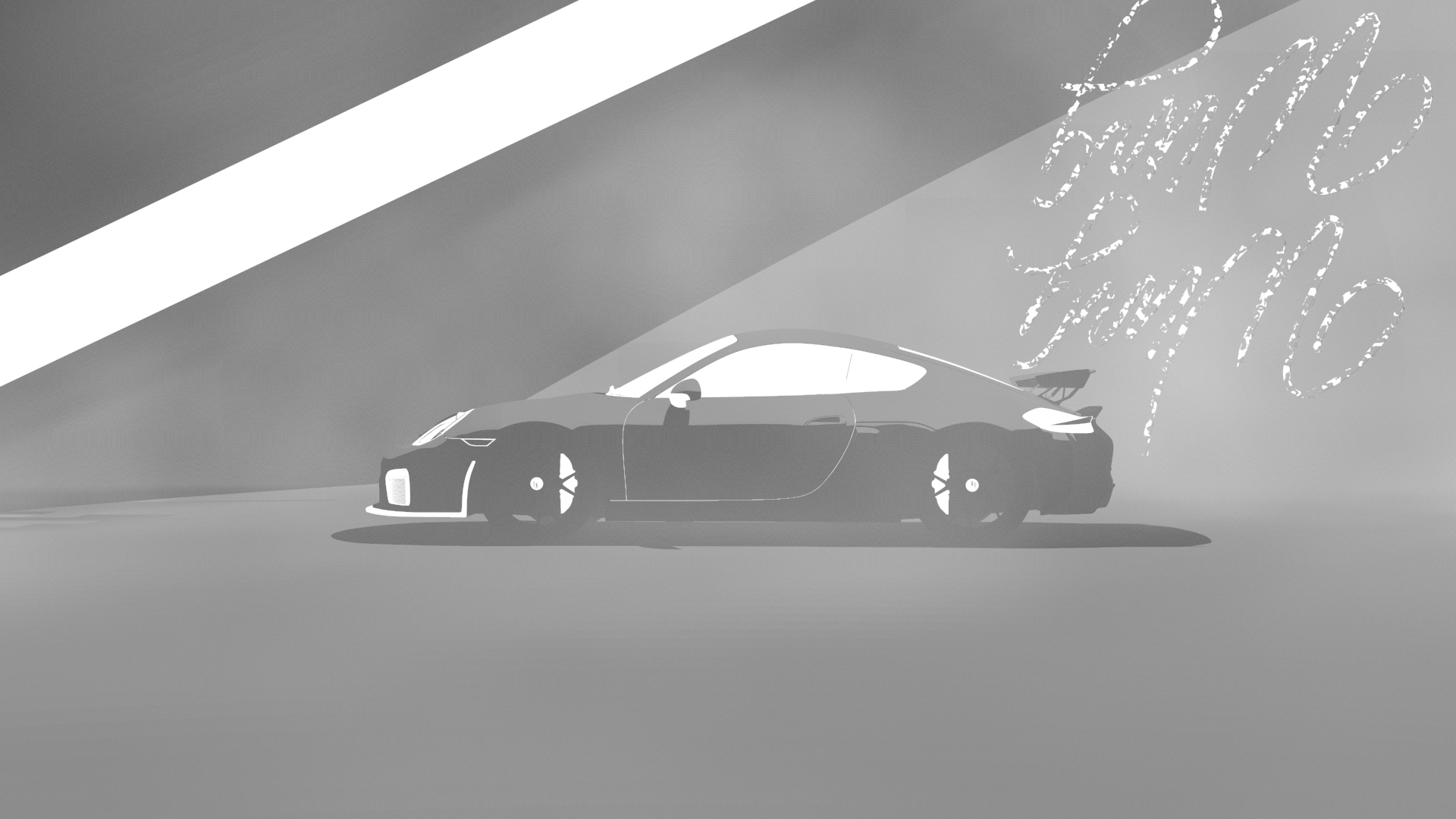

图1-3渲染出来的shadow通道，这个shadow通道是在使用一个HDR+平面自发光+散射介质所出来的效果，可以看见雾气效果其实不明显，有那么一点点，当然也跟散射介质参数密度和能见度有关。



图1-3

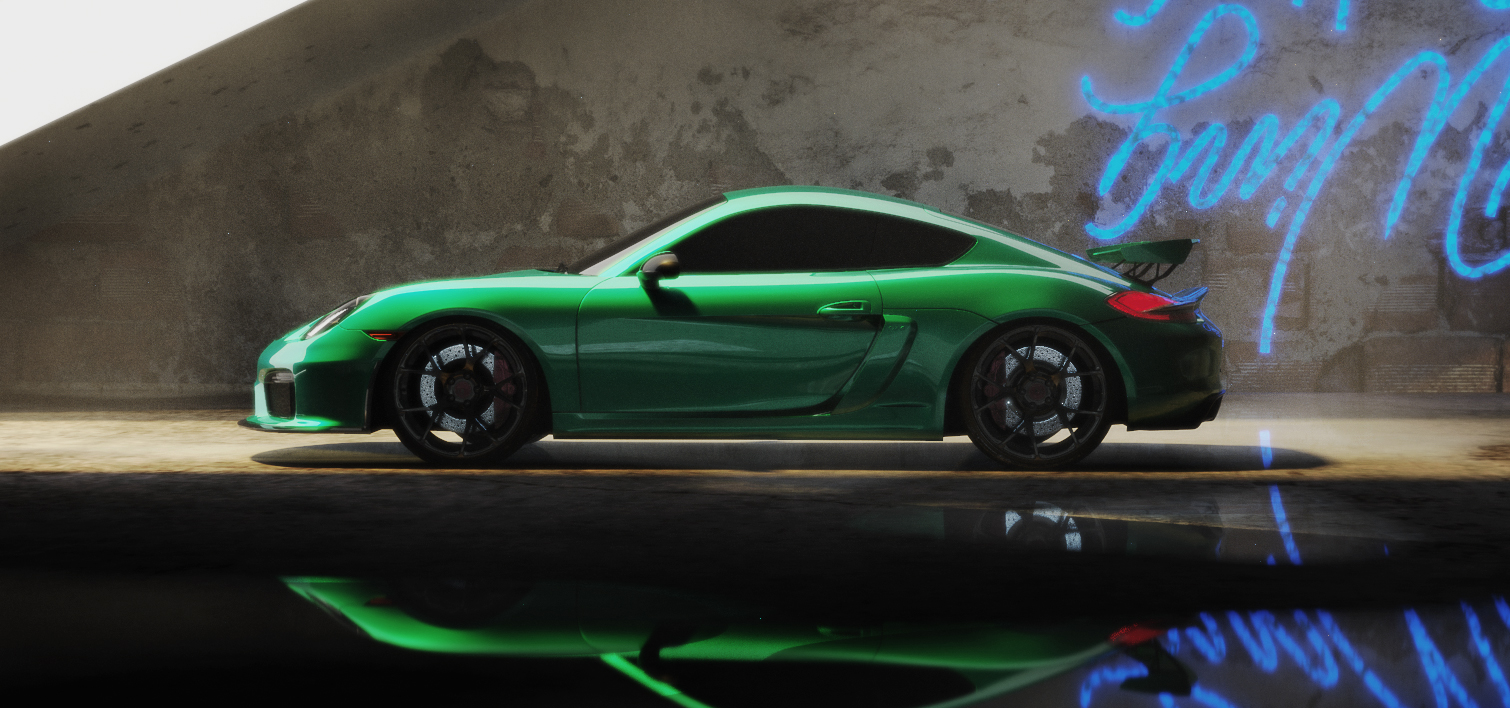

然后我们看下最终渲染图，可以看见基本没有啥效果，完全没有一点朦胧美。所以接下来，我要调整参数和光照搭配，继续测试。如图1-4



图1-4

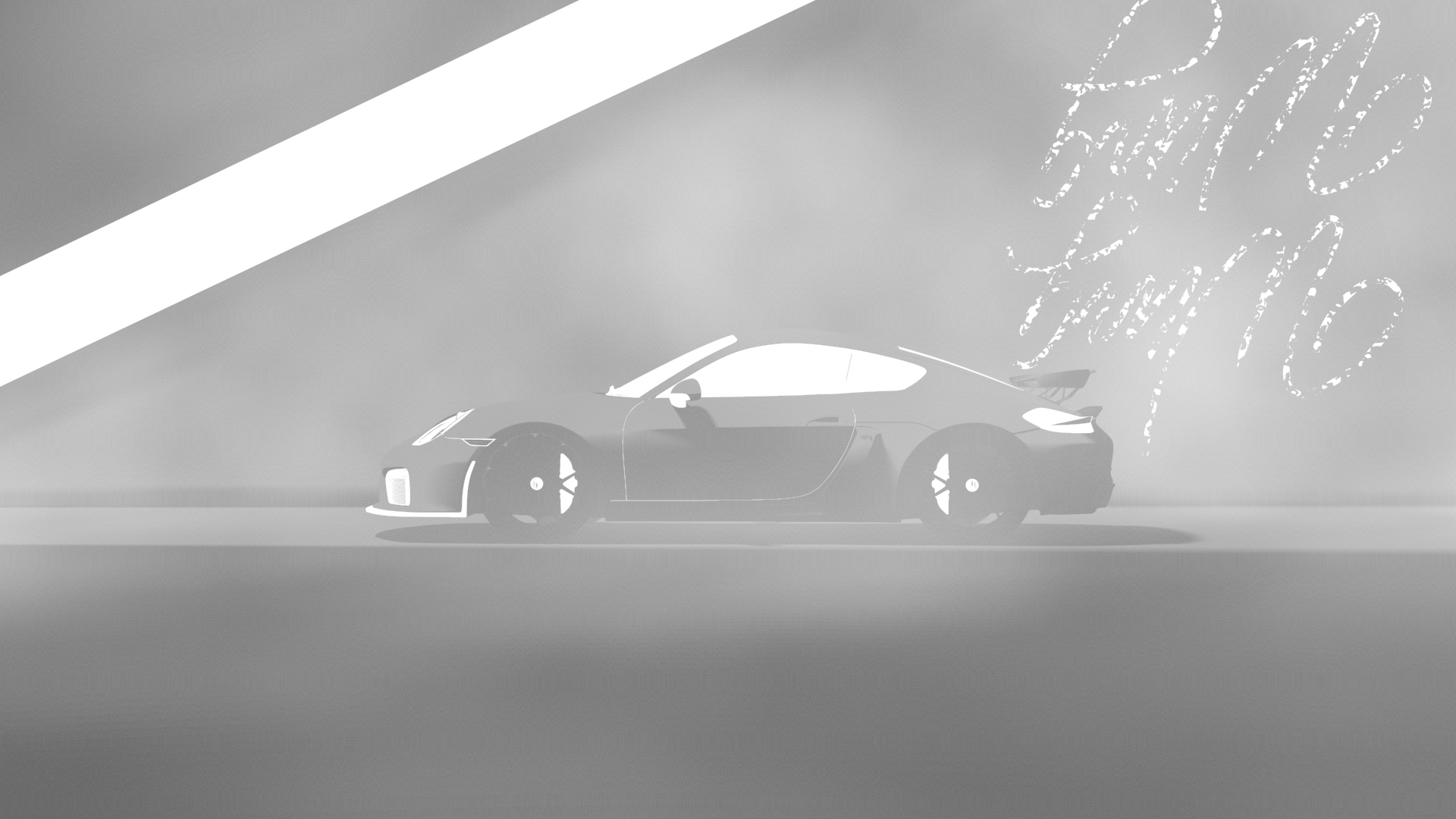

接下来咱们试试新出来的聚光灯，这个玩意测试了下，还挺好使。我使用一个聚光灯，从入光口照射进来。大家应该见过舞台的聚光灯，当灯光照射下来时，能看见光照下，有烟雾在流动。其实我们就是想达到这种效果。如图1-5同时，我们要加大散射介质材质的密度和能见度，且把聚光灯的颜色设置为黄色，这时散射介质的所产生的烟雾也会受聚光灯影响，变为黄色。这时我们再看看渲染出来的shadow通道图。如图1-6



图1-5





图1-6

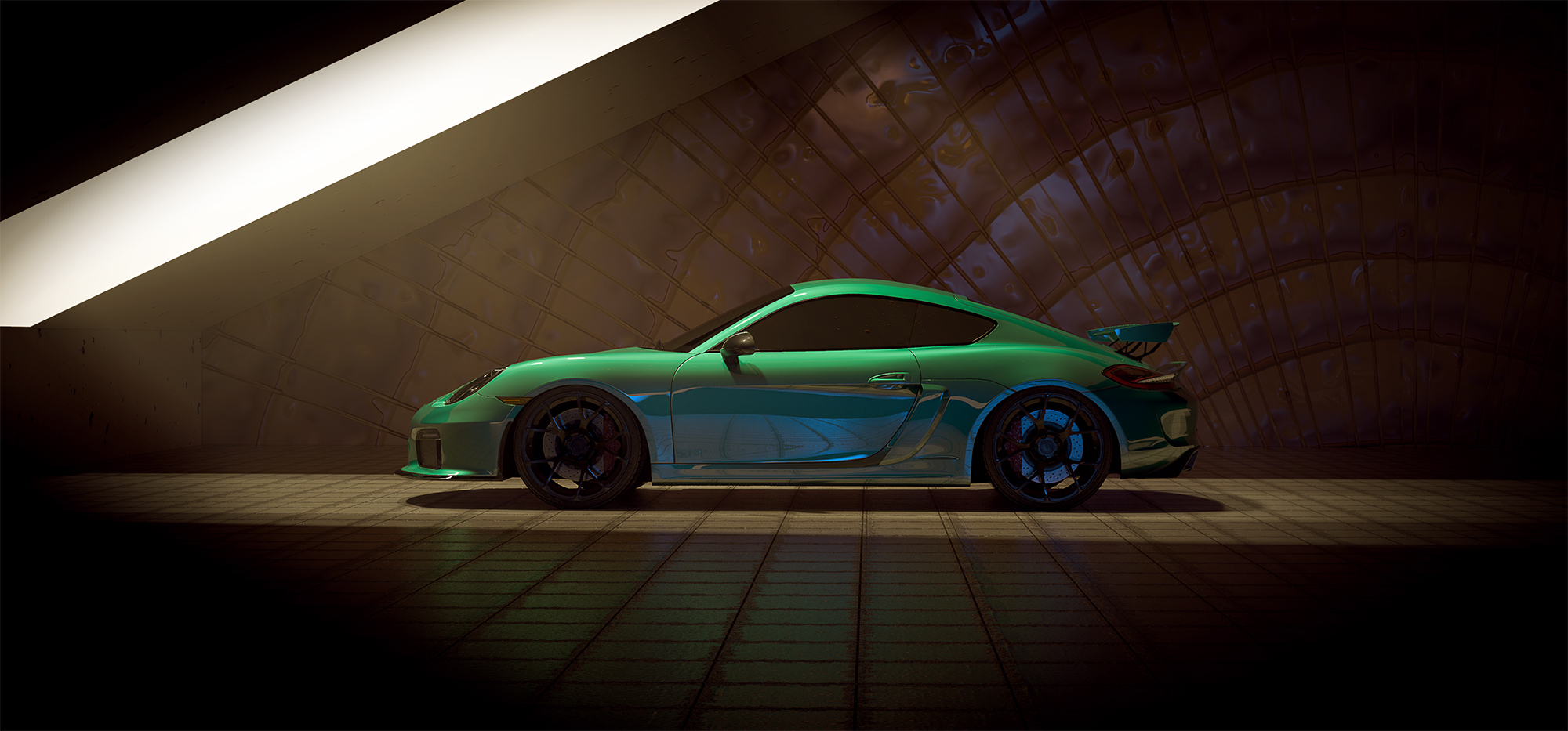

我们再来看一下最终渲染对比图。





图1-7  HDR+平面自发光+散射介质





图1-8  HDR+聚光灯+平面自发光+散射介质



放大









综上所述：和我第一篇关于雾气教程说明的一样，keyshot8散射介质材质，搭配不同灯光，最后呈现出来的效果可能会出乎意料。大家也看到我在墙壁上挂了一个霓虹灯字（此教程见我以前发的），我也是想测试是否会和散射介质发生化合反应，当然这次没有具体去针对性测试，下次应该会单独做个场景，用来测试另外的搭配。



还有一点感受就是，散射介质会影响周边物体的受光，也符合现实环境中，雾气环境对于物体能见度的影响。
