【Top Design】IF奖、金点奖——节水阀

上品设计案例

节水阀

Water saving valve

减少水资源的浪费

一种更加先进的收集使用热水时先放出来的冷水的方案

在原有冷热供水系统的管道基础上

新增一套简单管路。

这套回收装置可以将收集起来的洁净冷水

直接回到自来水管道中，

回到热水器里重新加温。

冷水通过机械式自动换路阀，

水压、通过管路，然后密封水箱，

水箱中的空气压力和文丘里射水器的吸力，

压力能损失少、用途广，

厨房洗菜盆和卫生间洗脸盆都可以是这样的方式。

在热水的出口附近装一个自动温控换路阀，

可自动改变热水和冷水的流向；

加装一个收集水箱（一般为5L大小），

水箱是密封式的，

可以通过自来水的压力把水箱中的空气压缩，

从而把自来水的压力储存起来，

用水的时候利用空气压力把水压出。

同时，新装管路和自来水管道

连接的部位加装文丘里射水器，

利用射吸原理把收集的水吸入自来水管道中。

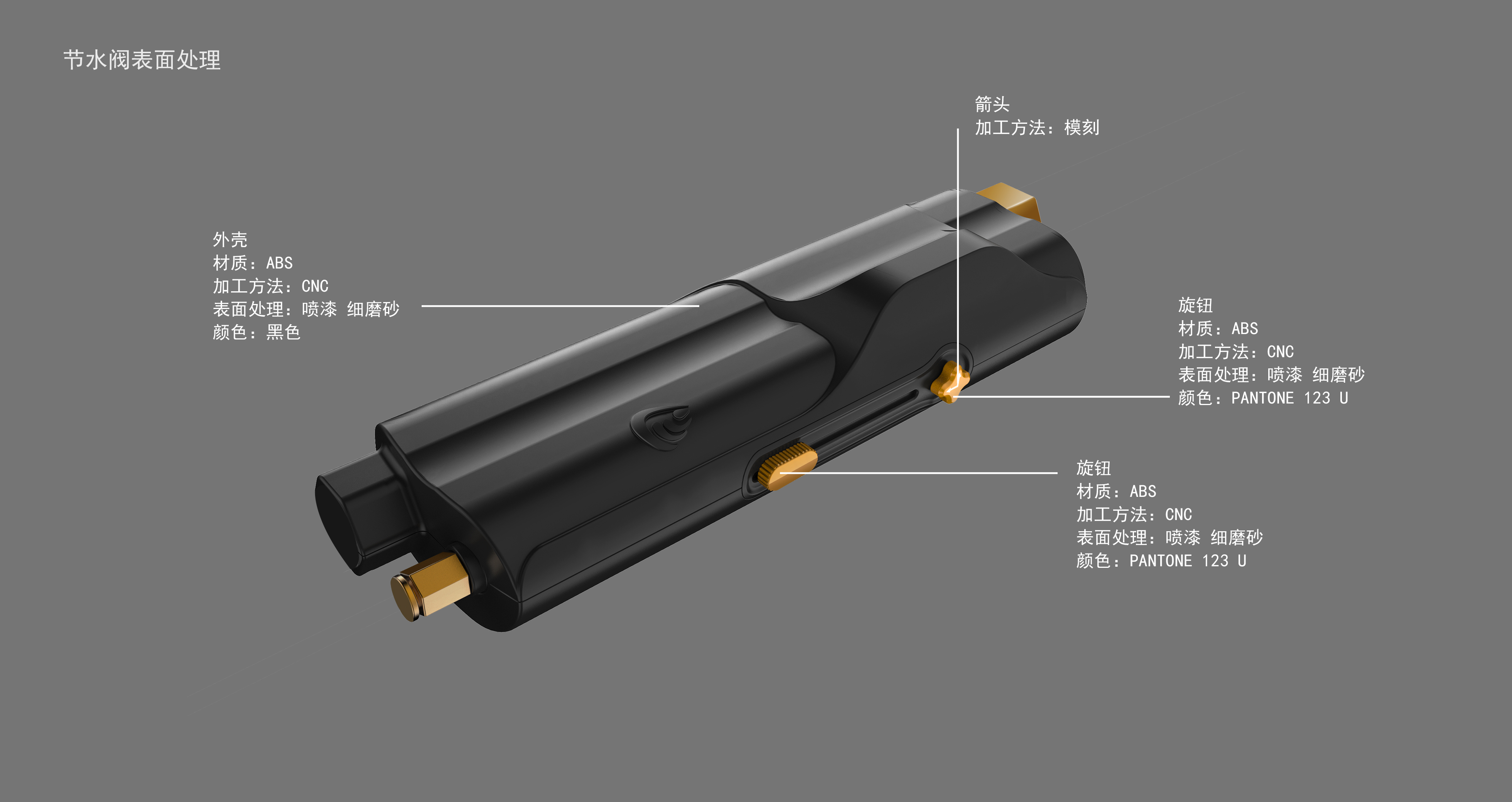

在产品工艺上主要通过塑料注塑工艺，

加表面LOGO模刻完成。

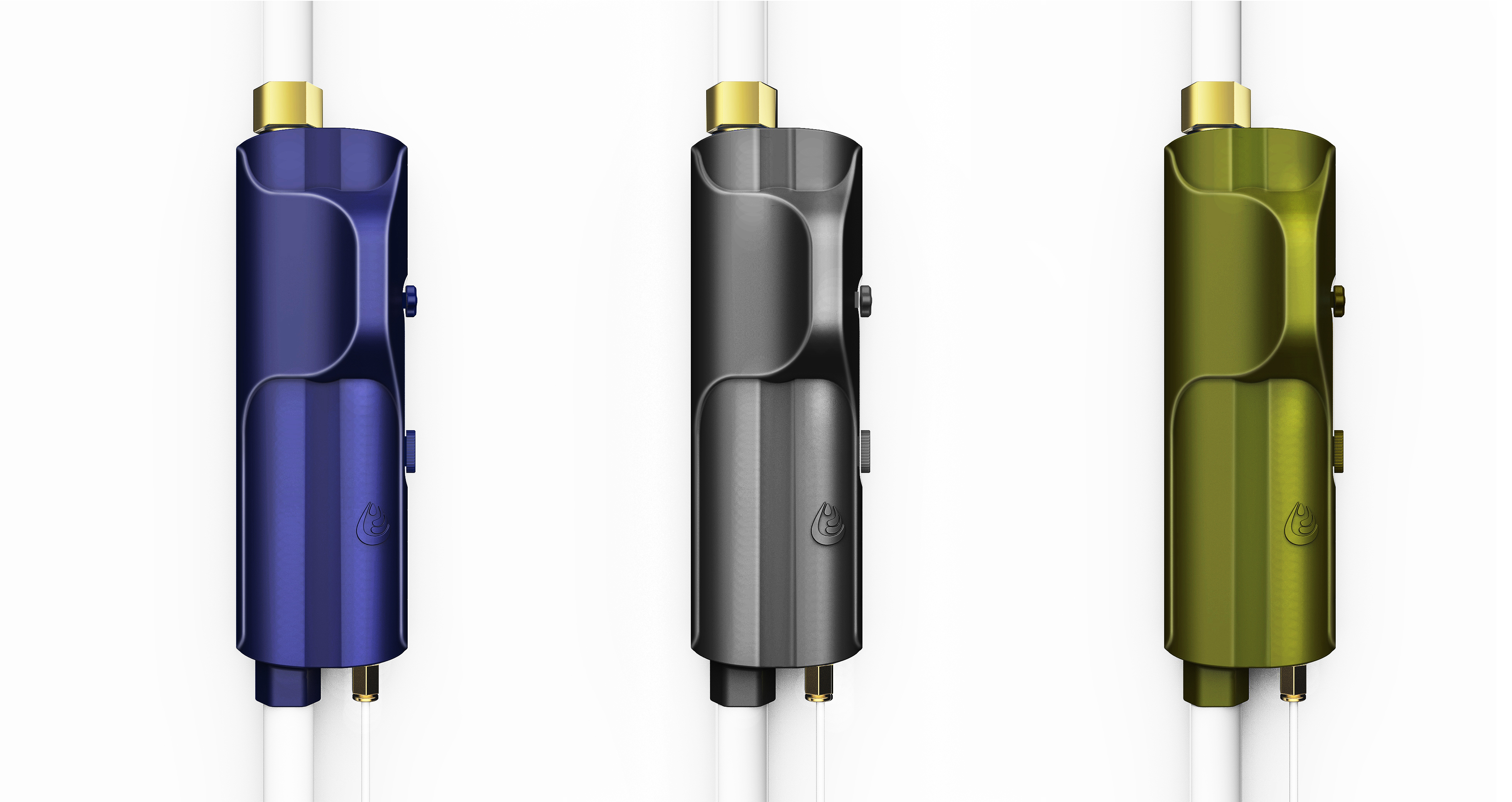

产品外观符合内部结构堆叠空间需求，

能够减少耗材。

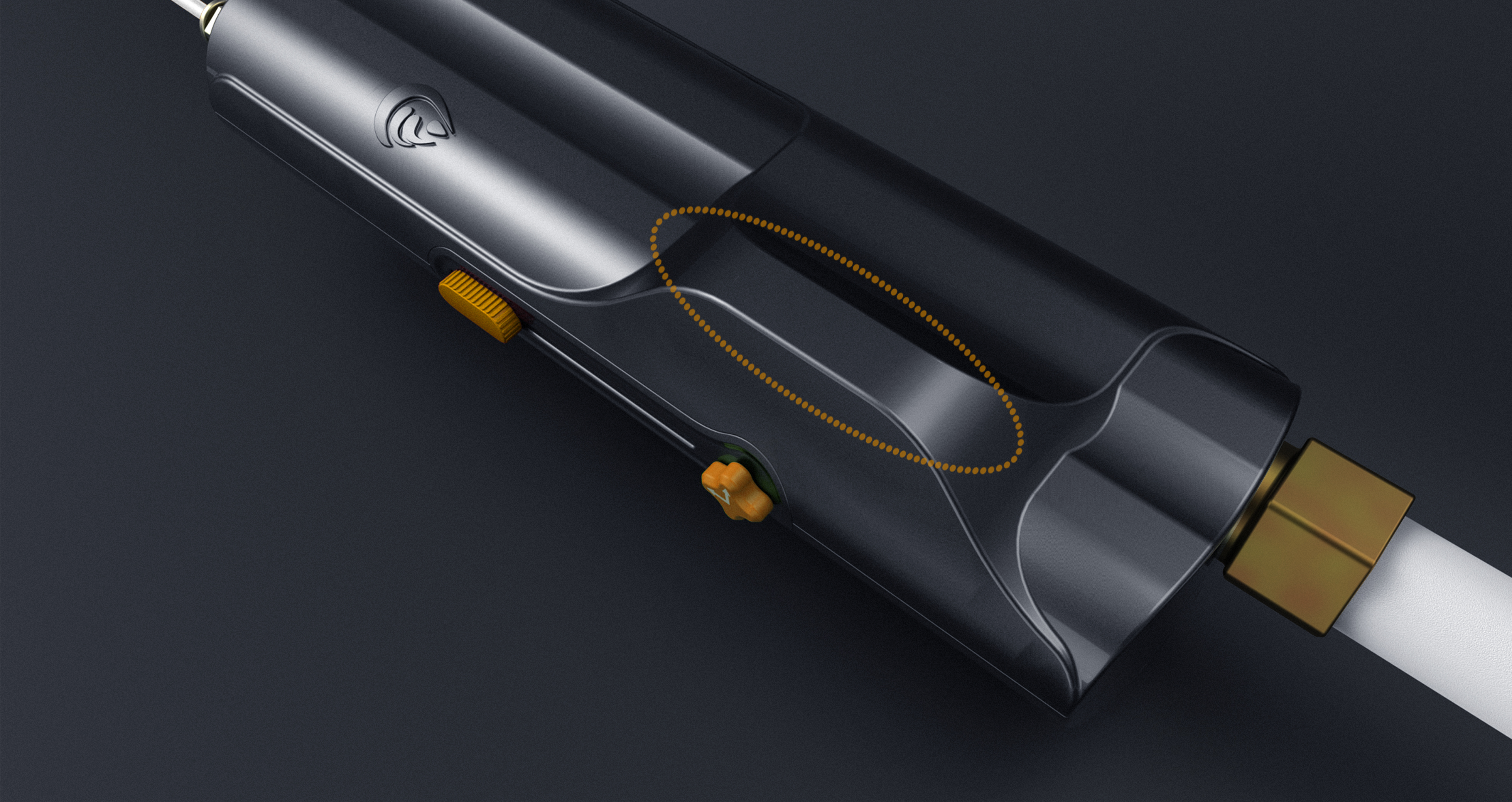

主体表面的两条流畅的线条更像是水流，

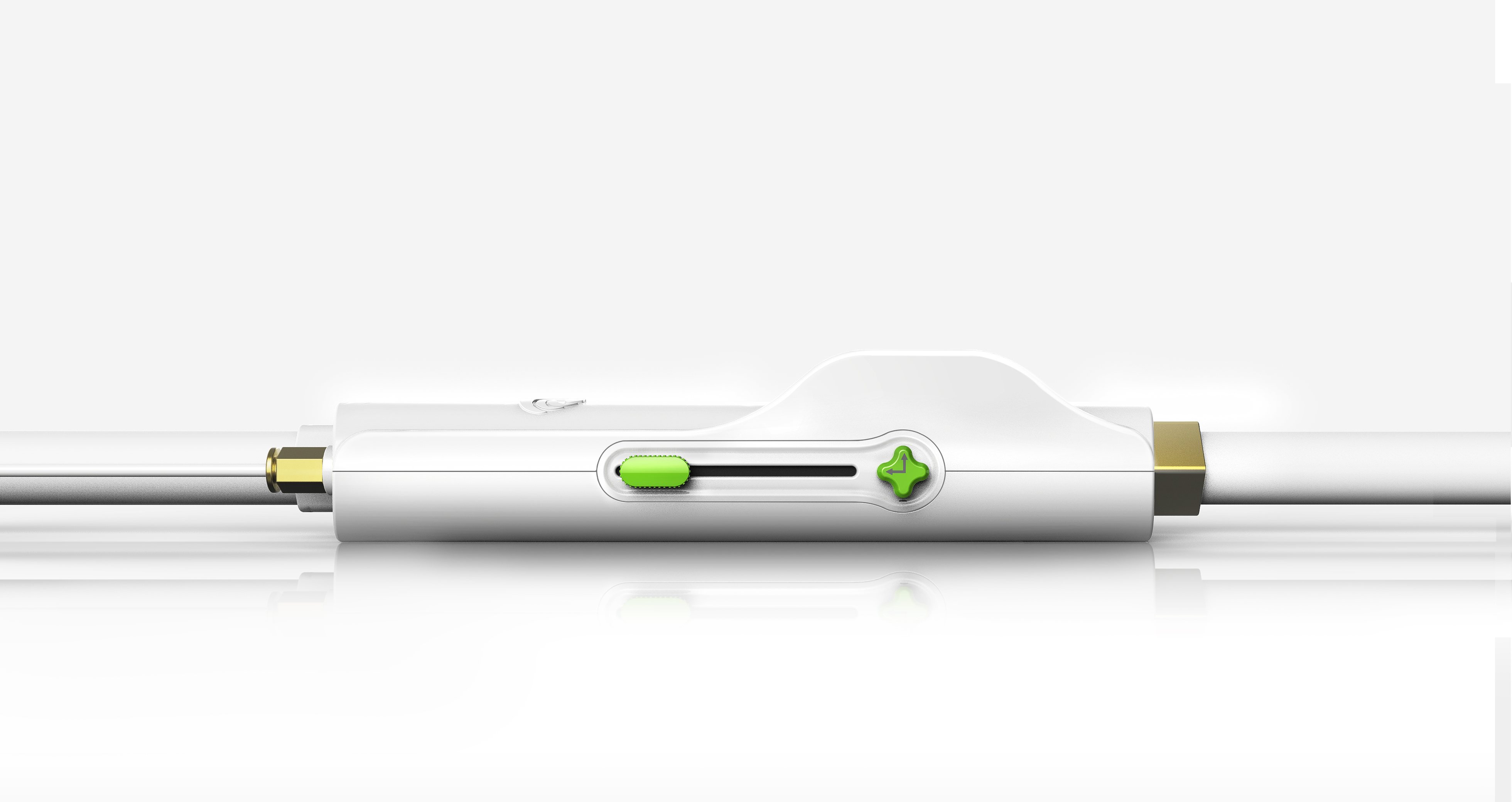

灵动、自然。两个旋钮提亮产品

功能性、专业性和识别性。

同时充分考虑使用人机操作的便捷性。
