小白必了解的最详细设计规范！iPhone X设计需要注意的细节

　　iPhone 8/8 plus和iPhone X 已经发布数日，iOS 11的设计规范也更新了，UI设计师们有的忙了。网络上关于iPhone X 的UI设计文章也是一大波。今天我们就集各家之所长，来系统的总结一下。

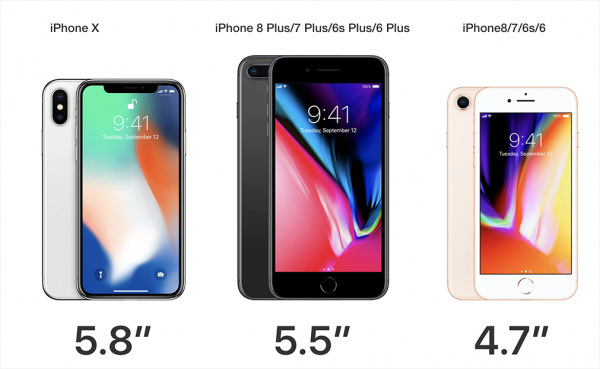

　　先来一波iPhone家族，初步的了解一下。

因为使用iPhone 5/5c/5s/SE的用户越来越少，4英寸的屏幕对于现在大屏手机的时代显得过于小了，所以它们的尺寸已经作为ios的设计尺寸，这里就不多赘述了。

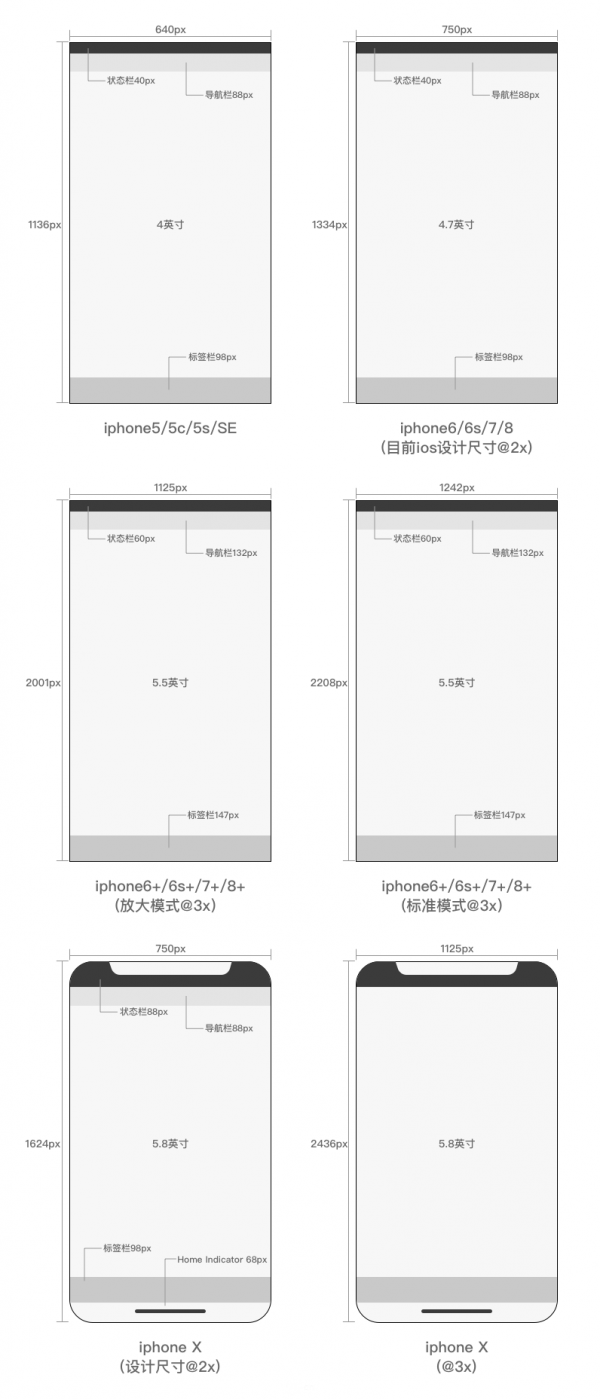

　　详细的屏幕尺寸分解再来一波。

这里应该有一处关于7 plus的物理尺寸：1080×1920px，基本上用不到，也就不赘述了，我也就没放上去。iPhone 8/8 Plus和iPhone 7/7 plus的显示屏相匹配，外观上并没有太多的变化，仅仅增加了无线充电等功能和处理器的提升，iPhone X才是我们设计时需要关注的焦点，它首次使用了OLED屏幕，分辨率达到1125×2436px @3x，PPI达到了458ppi。那么当我们进行设计时，iPhone X究竟使用什么尺寸呢?其实iPhone X可看做是iPhone 7的加长版，习惯了用750x1334px作图的设计师，iPhone X的到来并不会带来太大影响，所以我们继续使用@2x模式下的设计尺寸：750x1624px。

　下面我们就针对iPhone X设计尺寸和iPhone 7进行对比分析：

　　一.页面顶部和底部对比

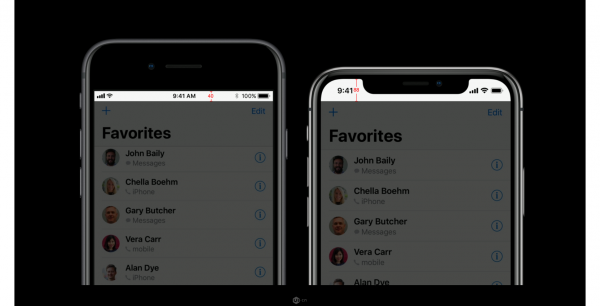

状态栏40px VS 88px

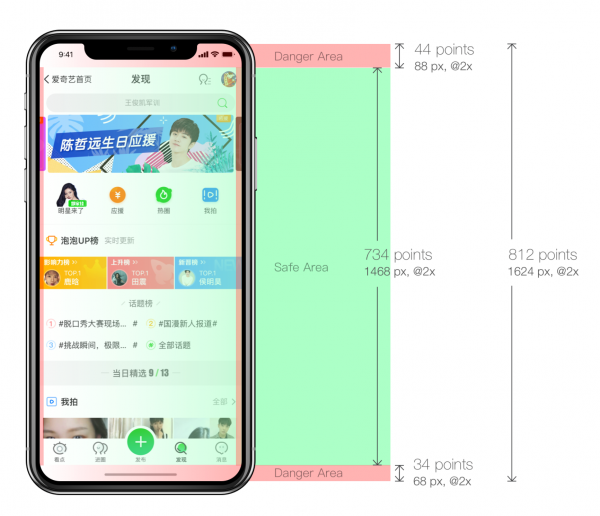

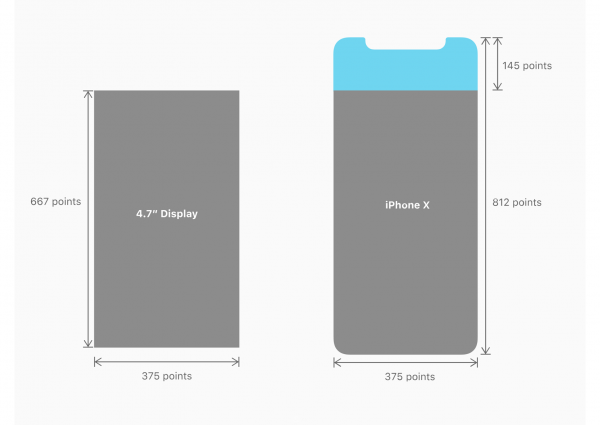

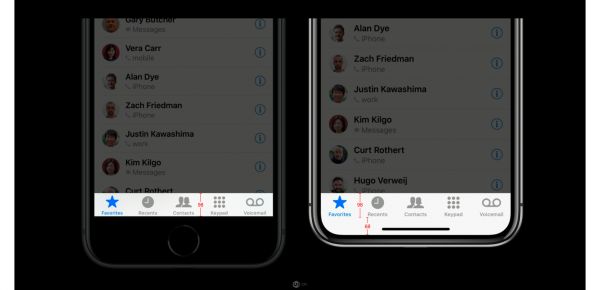

标签栏98px VS 98px+68px (Home Indicator)对比之下可以看出，iPhone X的顶部状态栏和底部标签栏都进行了增高，而且在设计时，如果顶部和底部有背景色的话，都可以进行延伸，苹果禁止将这2处背景色设置为黑色去隐藏这两部分。下图所示：@1x尺寸下，iPhone X比iPhone 7一共多出了145pt，顶部44pt比iPhone 7多出了24pt，底部34pt，多出的高度就是：145-24-34=87pt，1pt=2px,也就是174px，这高度是可以自由利用的。

图片来源于网络

　　二.安全区域对比

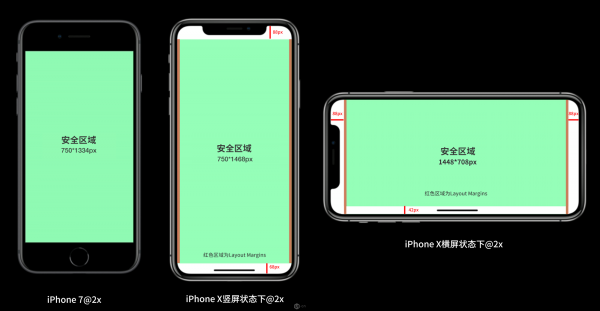

从上图绿色区域就可以一目了然的看出设计时要注意的安全区域，操控元素都应该置于安全区域内，不会被设备屏幕上的圆角、传感器和指示灯所遮蔽。安全区域外不是不能有任何信息，而是不能有重要的文本信息或者交互信息。另外需要注意的是：除安全区域外，设计的时候还需要在左右留出间隙(Layout Margins)，如上图红色区域，一般两侧各留20-30px之间，不要太贴边了。还有一点需要特别注意：横屏状态下时候左右的安全区域皆要留出88px，并且苹果特别提到了不要将任何互动操控件放置在全面屏的最下方，这将影响Home Indicator被唤出。

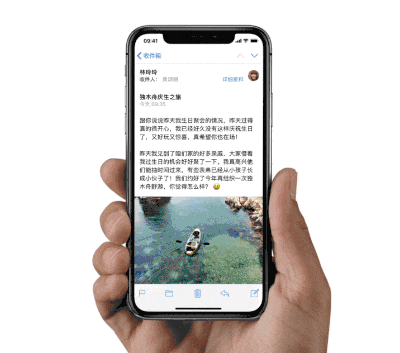

　　来一张好理解的效果图，看了就应该明白了。

图片来源于网络

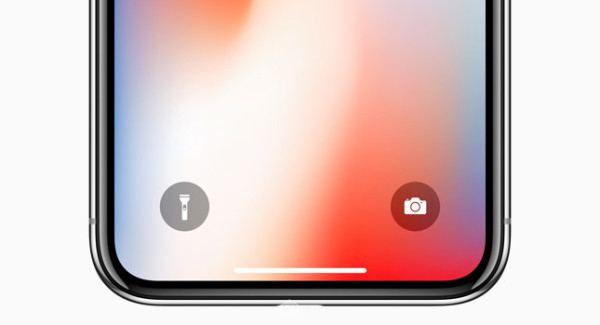

　　三.底部Home Indicator

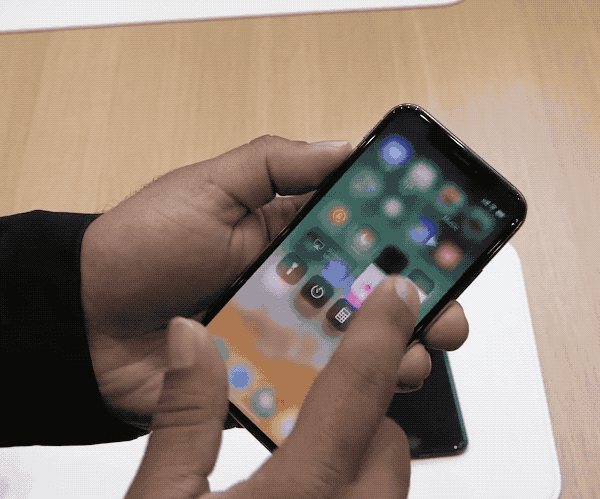

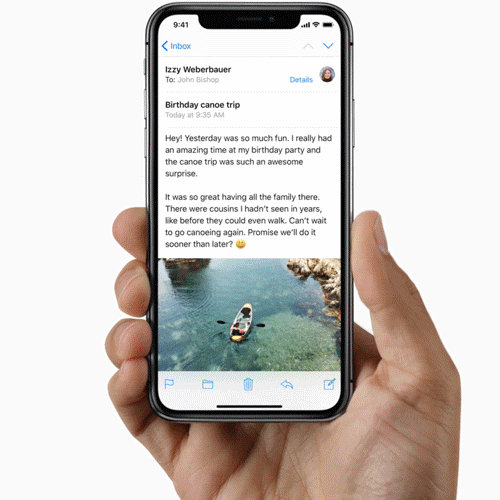

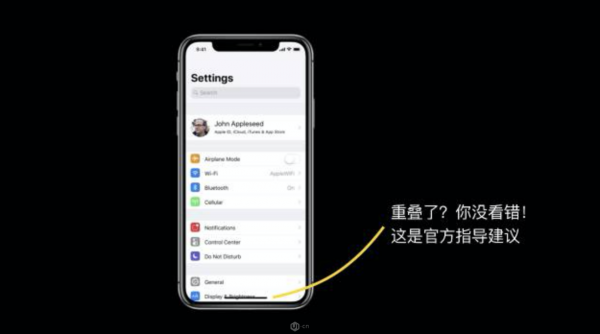

iPhone X迈向了全面屏，移除了实体Home键，采用全面屏设计，新增了Home Indicator，从底部上滑的交互方式成了全局性操作，所以在设计的时候，底部需要留出这部分空间用于应用之间的切换和返回主屏幕，并且它不可以自定义颜色，系统会自动判断颜色，深背景时变为白色，浅背景时变为黑色。同时，Apple官方的设计也指出，如果App的底部是可滚动的内容，建议是：文字和Home Indicator可以重叠!(如下图所示)

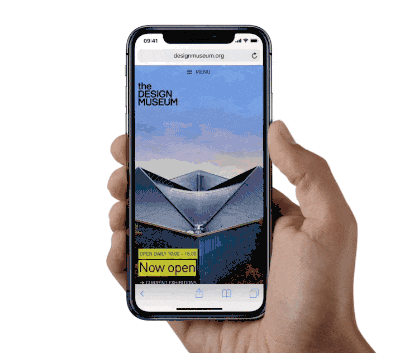

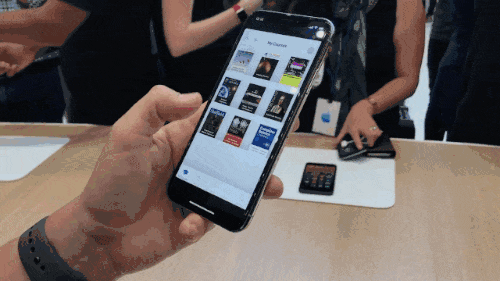

图片来源于网络为了让用户获得沉浸式体验，在播放视频或者玩游戏时，底部的Home Indicator要启用自动隐藏，单击屏幕又会出现。

　　四.切图对比

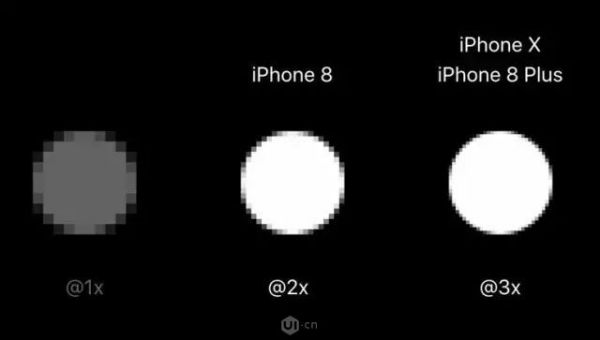

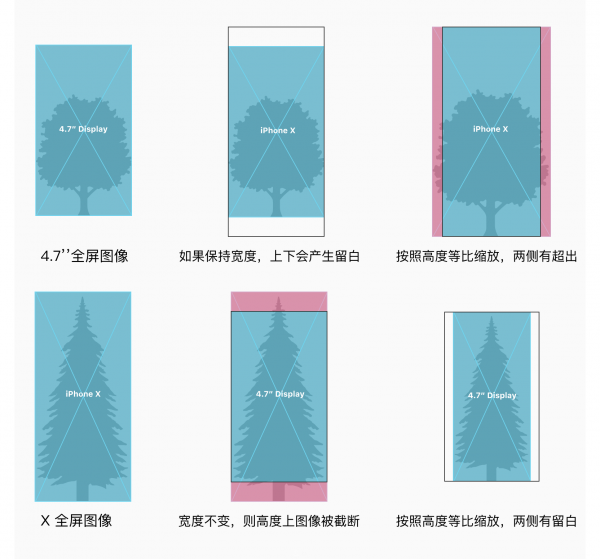

　　UI设计师在做iOS的应用的时候，最常用到的就是@2x和@3x大小图片，iPhone5/6/6s/7/8都使用了@2x大小的图片，但是iPhone X屏幕分辨率提升到了1125X2436px(375ptX812pt)，尺寸为5.8英寸，所以得使用@3x大小的图片，带来的视觉效果会更加精细，其实也就是沿用plus的切图。
