AI_3D绕转教程：制作立体逼真药瓶效果图（ps:几个地方你可能没注意过）

题目：公司出了一款新产品优艾可——专门针对中老年男人前列腺增生的药，要求制作药瓶的标签的效果图。

软件：illustrator CC  ,  photoshop CC

搬砖人：eva

产品背景描述：前列腺增生（BPH）是中老年男性常见疾病之一，随全球人口老年化发病日渐增多。前列腺增生的发病率随年龄递增，前列腺增生被喻为老年男性的“四大杀手”。西药在治疗上是以改善和缓解症状为主，副作用大，易产生依赖性，久服之后对心脑血管系统、免疫系统产生较大危害，甚至导致性功能衰竭。

优艾可是纯植物药通过活性因子的作用将药材进行科学组方，无副作用，无耐药性，对胃肠道、肝脏无损伤。具有见效快的特点。  是国内唯一一款有效治疗前列腺的药物。

美裔华人张南博士经过15年的精心研究而制得，获得美国FAD国际自由销售许可证，原有原材料均来自原产地，委托美国norax supplements 公司生产，第三方机构并出具产品分析检验报告。

功效：治疗前列腺肥大、改善性功能、治疗男性不育

成份：秘鲁玛卡、泰国艳紫铆、中国菟丝子、马来西亚东革阿里、美国西洋参粉

------------------完------------------美------------------分------------------割------------------

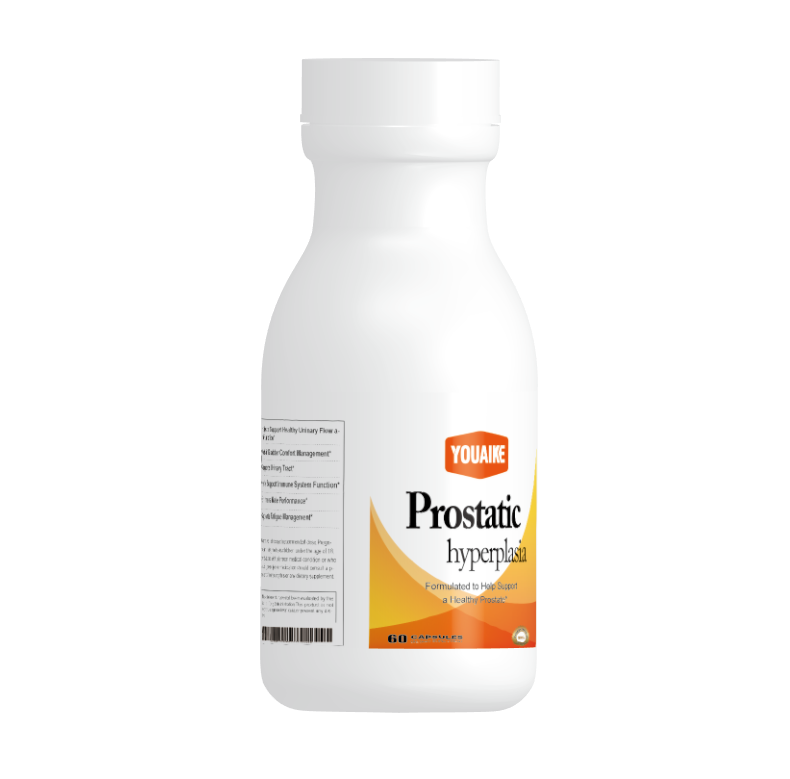

先来看看效果图如下：

教程请往下！

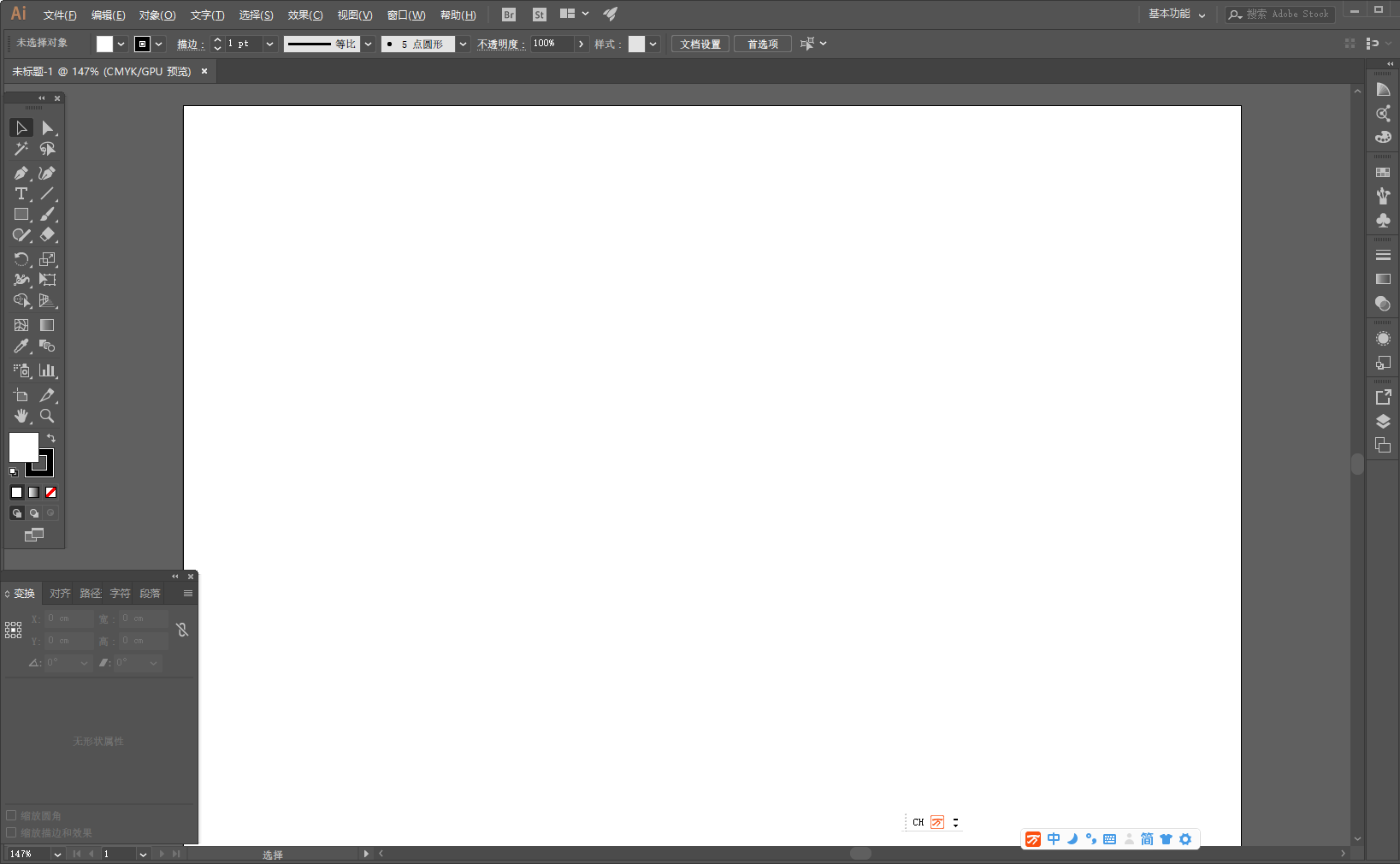

首先打开AI软件并新建好画布。见下图：

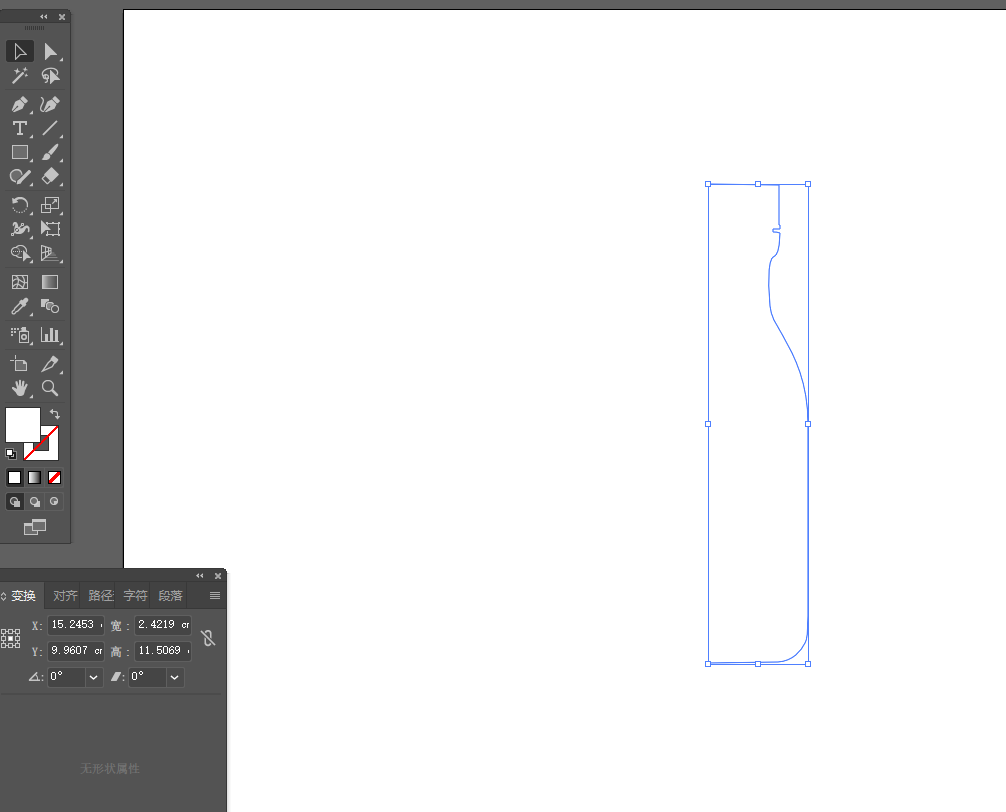

用钢笔工具绘制药瓶的形状。因为3D绕转是通过旋转而得到立体，所以我们只需要绘制一半的形状即可。

填充的颜色直接影响3D模型的颜色。如果你想得到白色塑料瓶的效果，就填充白色+去掉描边or白色描边+去掉填充。如下图：

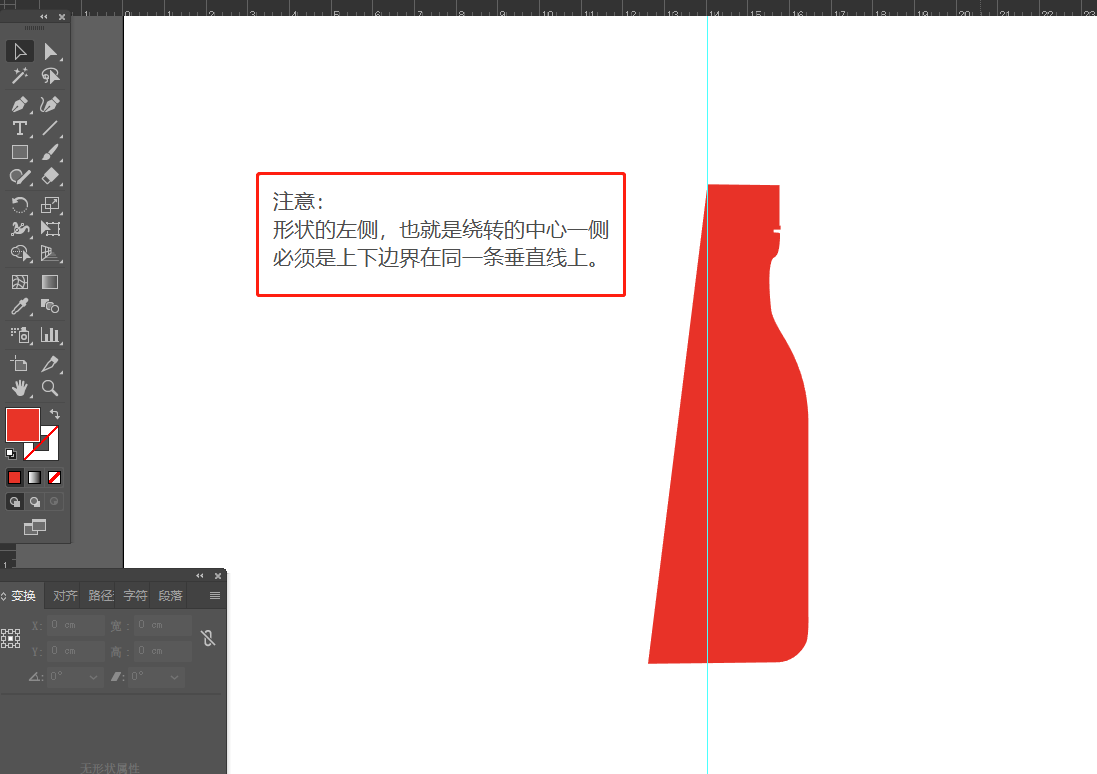

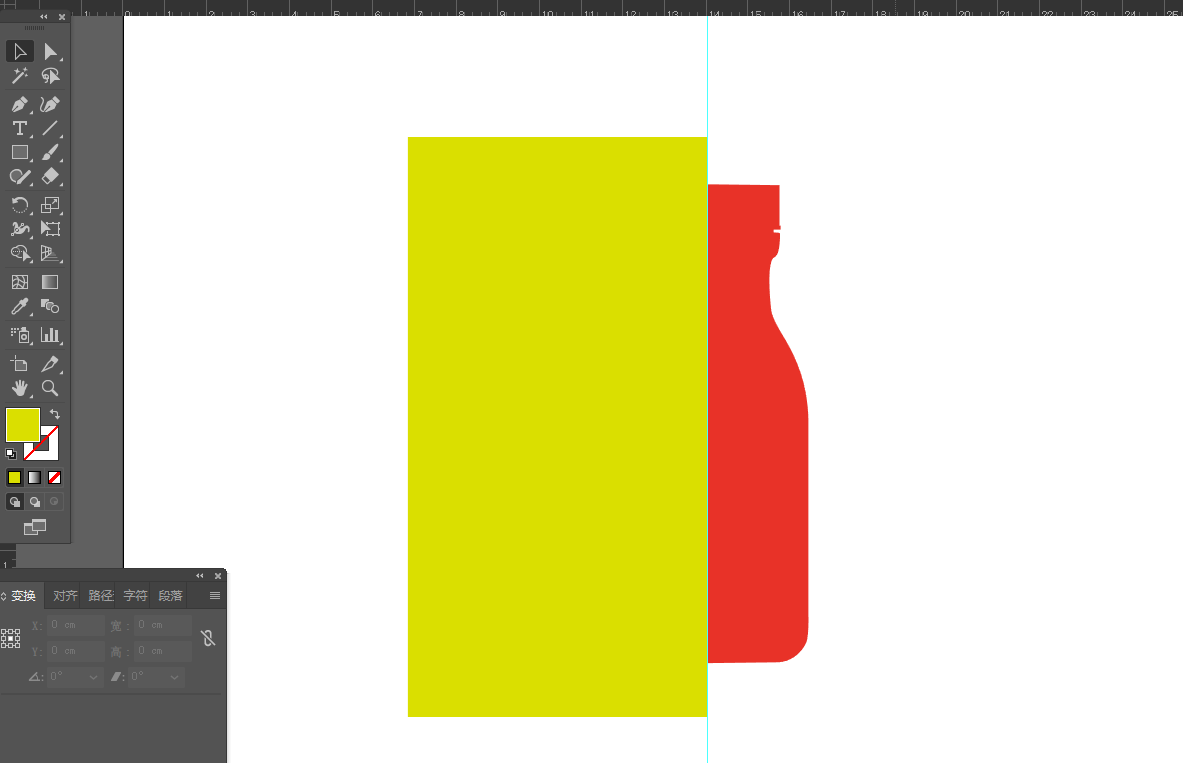

需要注意的是，形状的旋绕中心那一侧必须是上下边界在一条垂直线上。如果不在一条线上旋转得到的物体就会有缺陷。可以再制作一个矩形进行剪裁。如下图：

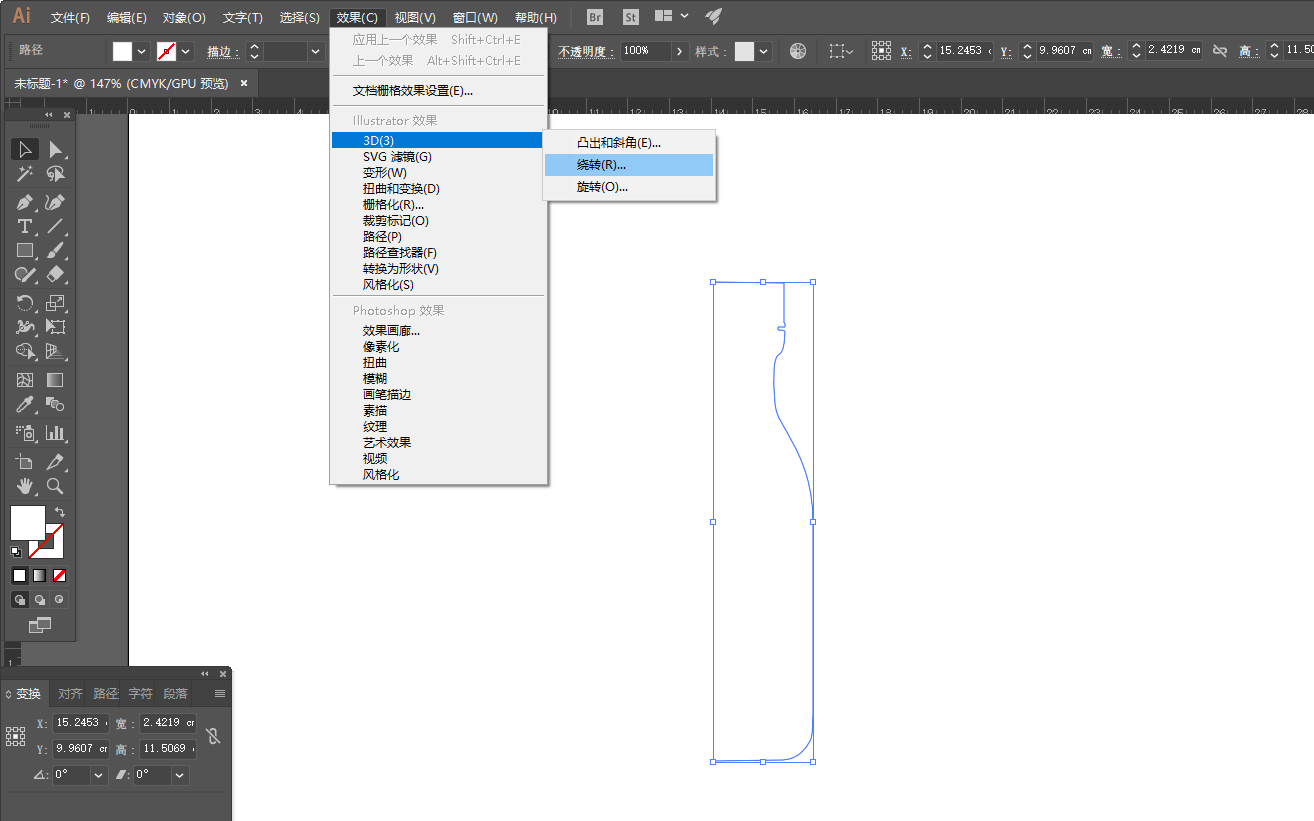

选中形状，效果-3D-绕转。如下图：

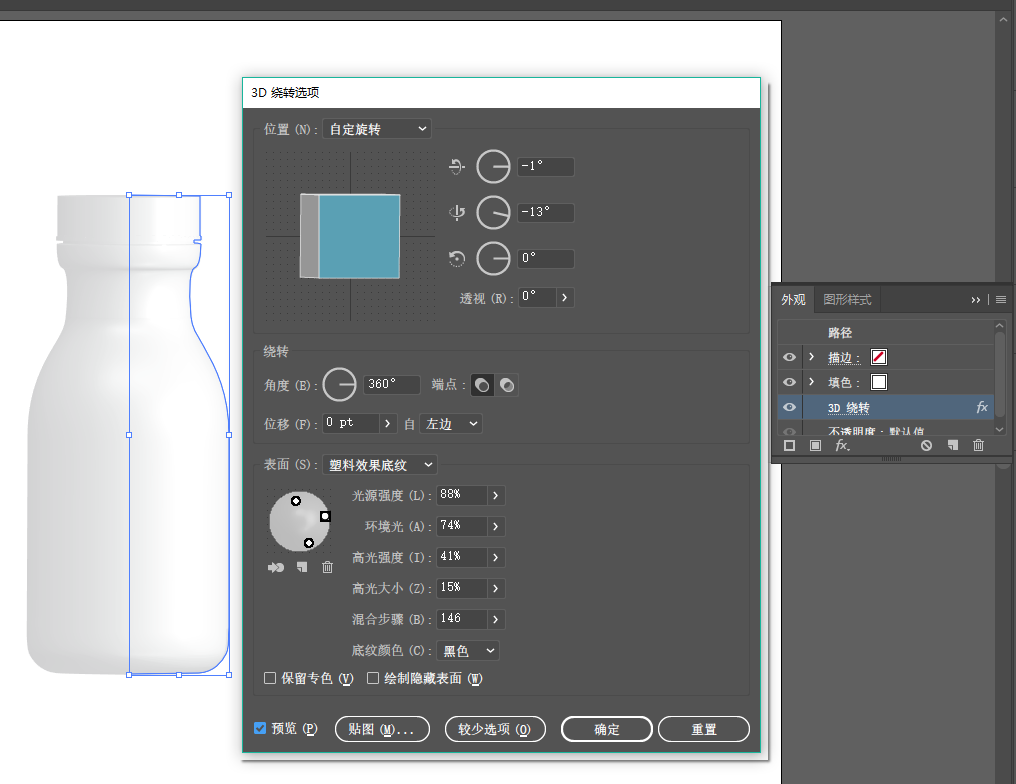

进入绕转选项，设置如下。

三个度数是立体模型的位置，可以根据自己的需要拖动正方体。角度360度的话，得到的一个完整的瓶子，180度得到的是一个瓶子被劈掉了一半。

后面的增点，一个是空心，一个是实心。如果要做瓶体里面装满药丸的效果就需要选择空心。

看到的一个灰色的球体，点击它下方的新建按钮可以新建光源，拖拽可以调整位置。

后面的选项可以自行调节。如果后面的选项没有显示，可以点击贴图旁边的“更多选项”就可以显示了。

要勾选左下方的预览按钮，不然看不到效果哟！

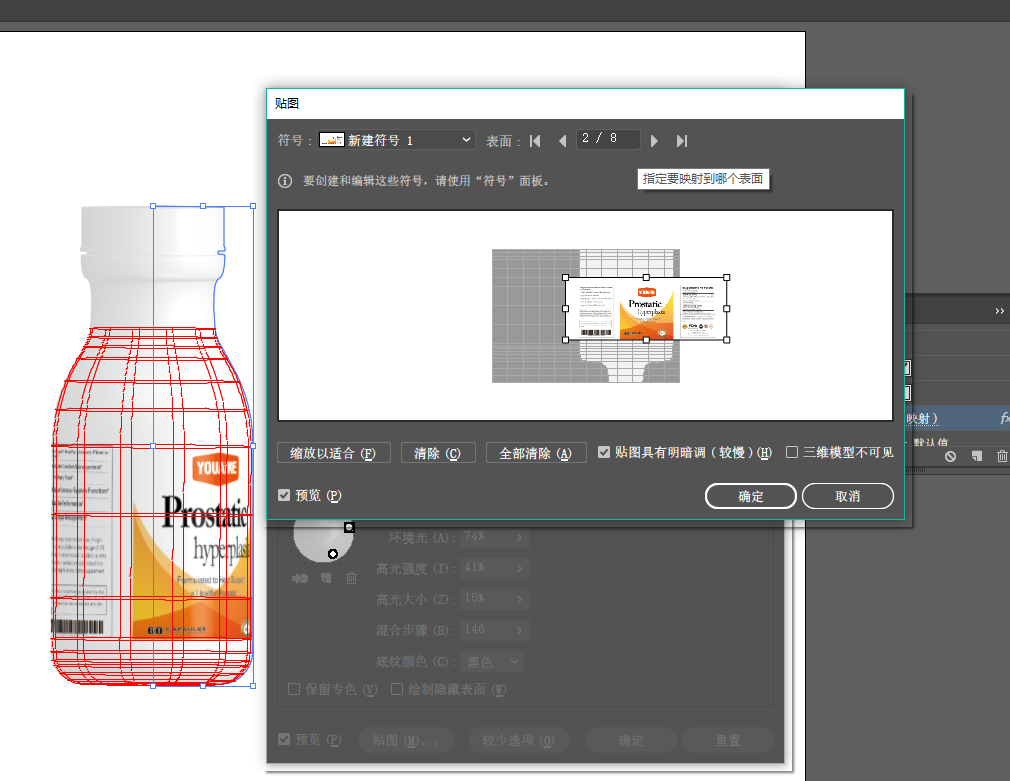

点击 贴图，进入贴图选项。

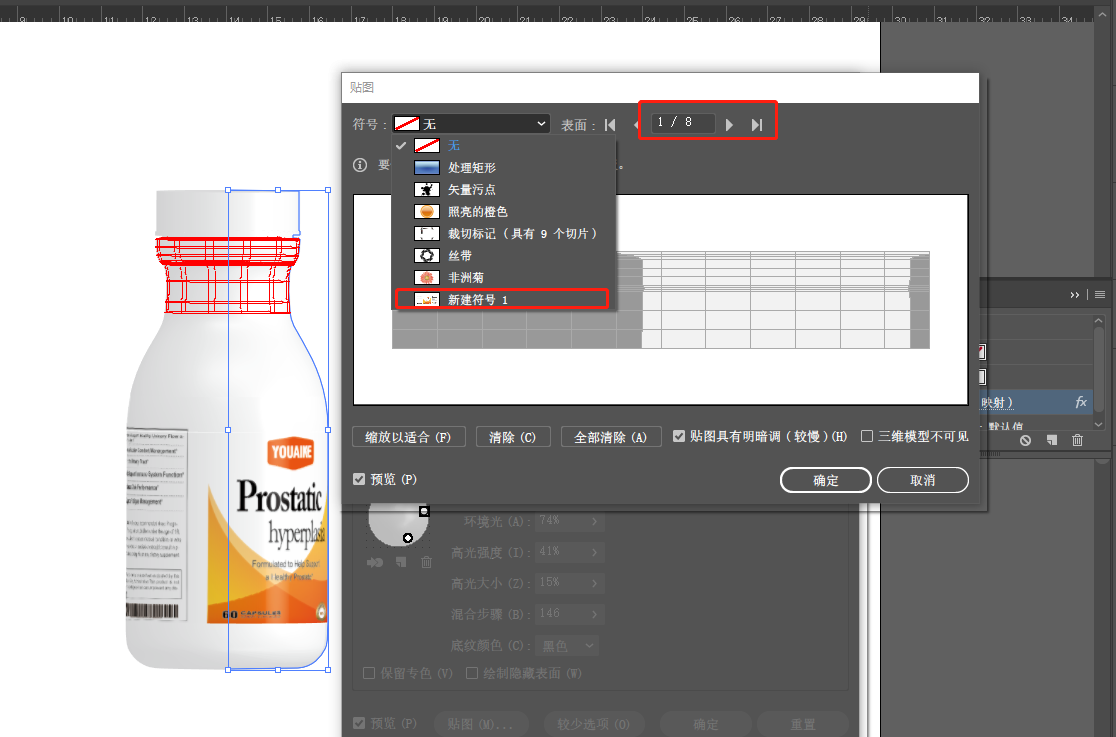

符号下拉菜单下面有系统自带的一些称号，当然我们也可以自己制作一个符号。我们自己制作的标签，拖拽到符号面板里之后，就会在下拉菜单中显示出来。如下图：新建符号1。

表面的左右箭头可以切换表面。也就是我们要贴图的表面。你想贴在哪个面上就选择哪个图。选择好表面之后，点击符号下拉，选中标签符号。勾选左下角的预览按钮就可以显示出来啦！

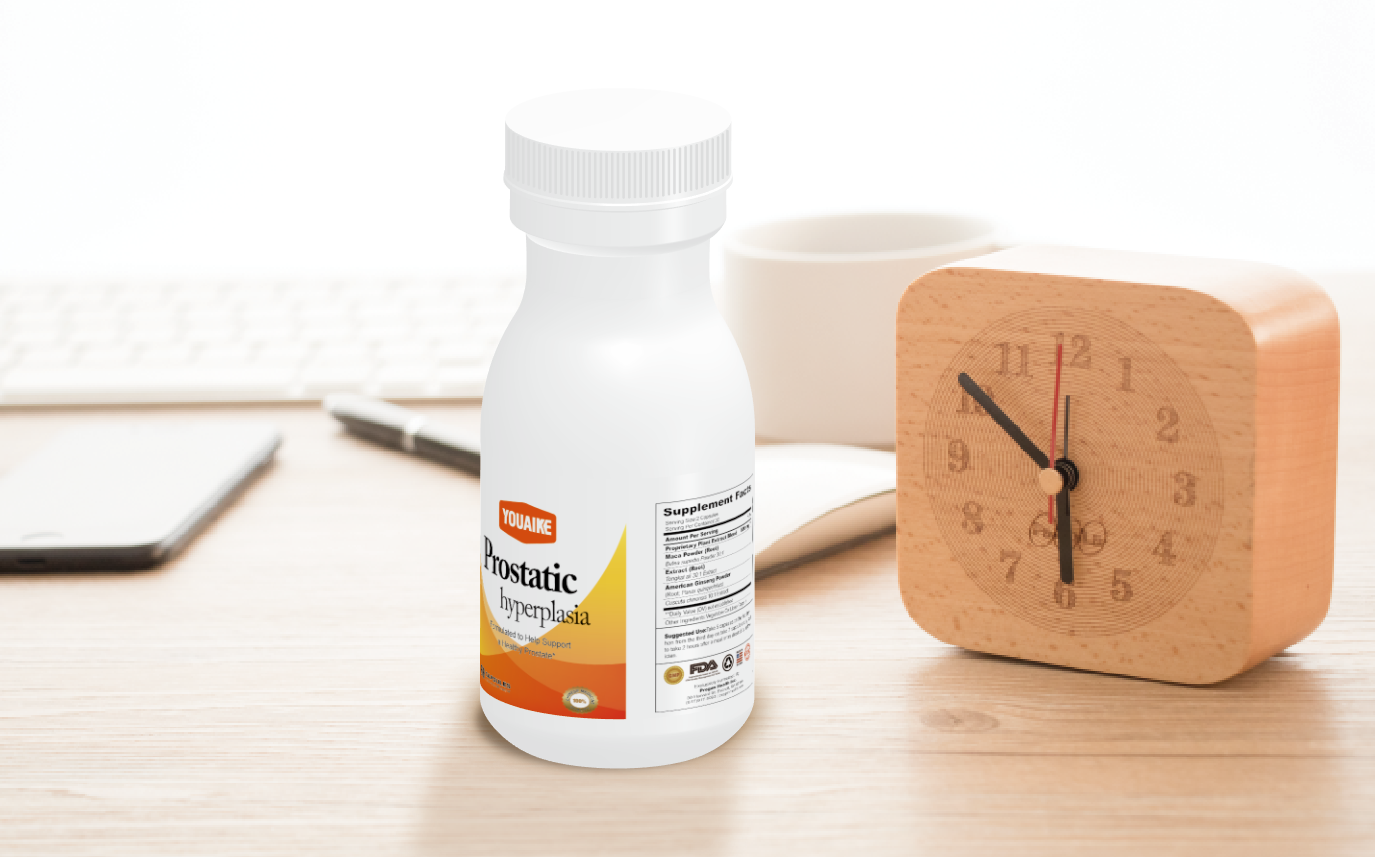

最终效果：

导入PS里，进行最后的修图，光线调整。有必要时进行场景合成，完成！
