C4D制作螺旋曲面建模

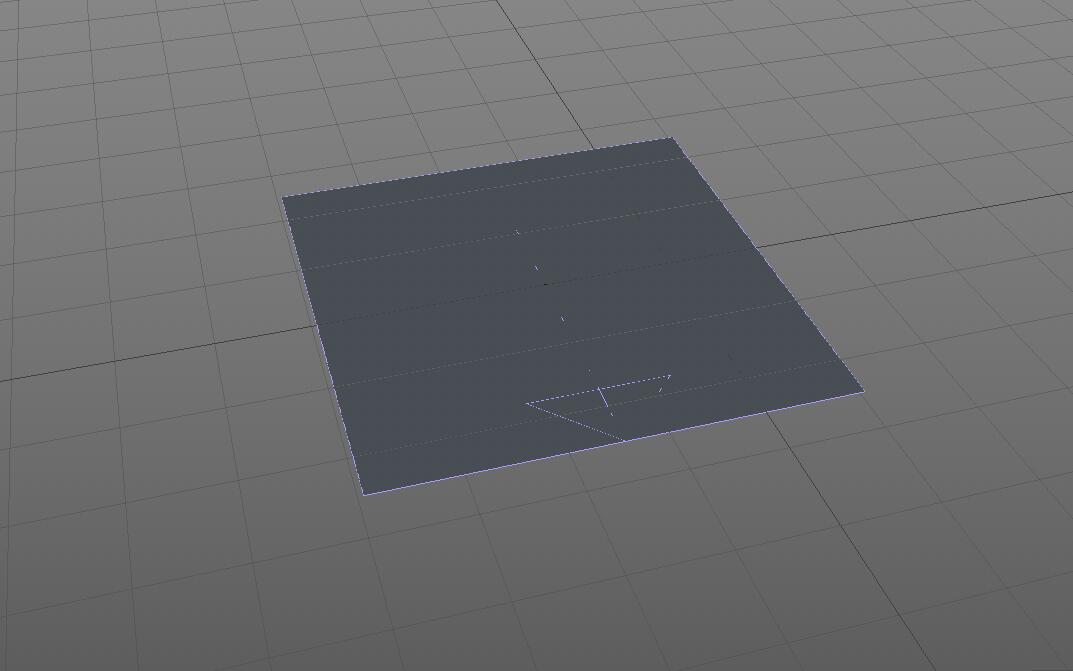

建立一个平面

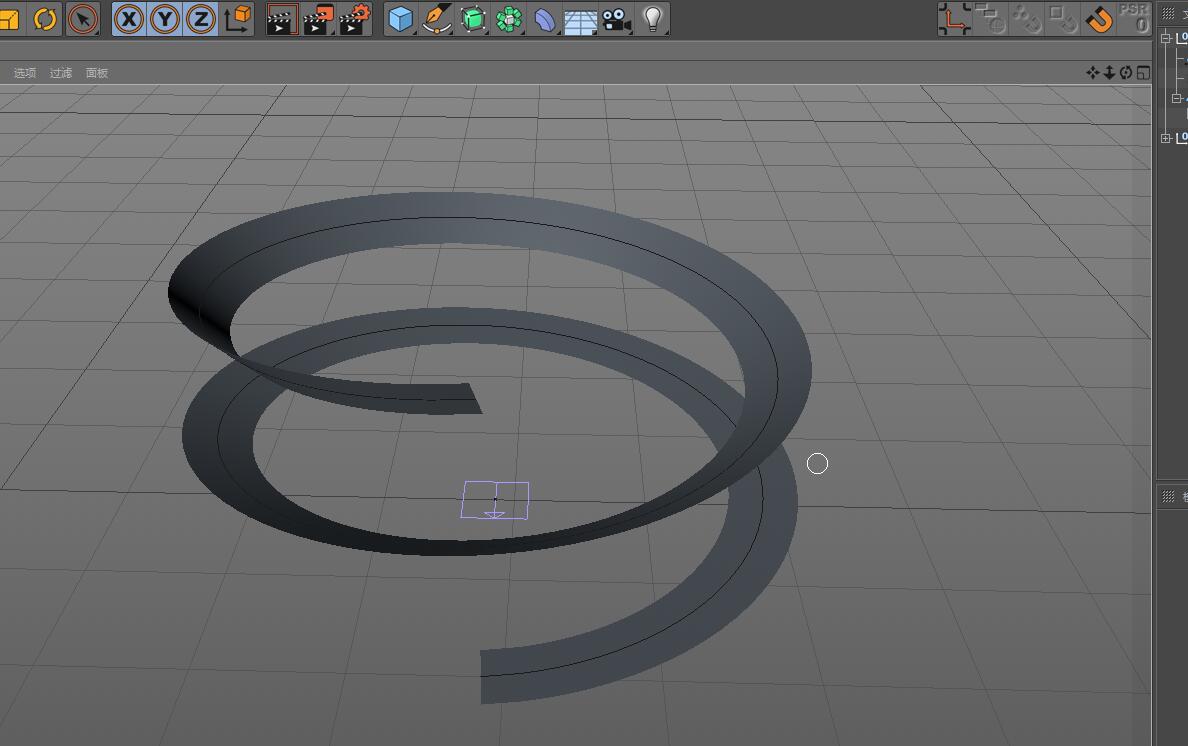

丢一个螺旋的样条约束

桥黑板，这是重点。平面记得给准确分段（按照你即将制作的圆柱分段的倍数-螺旋720度默认，也就是2圈。我给的圆柱是8分段，越简单越好。平面就是8X2圈，需要多圈数的就自己计算了。）

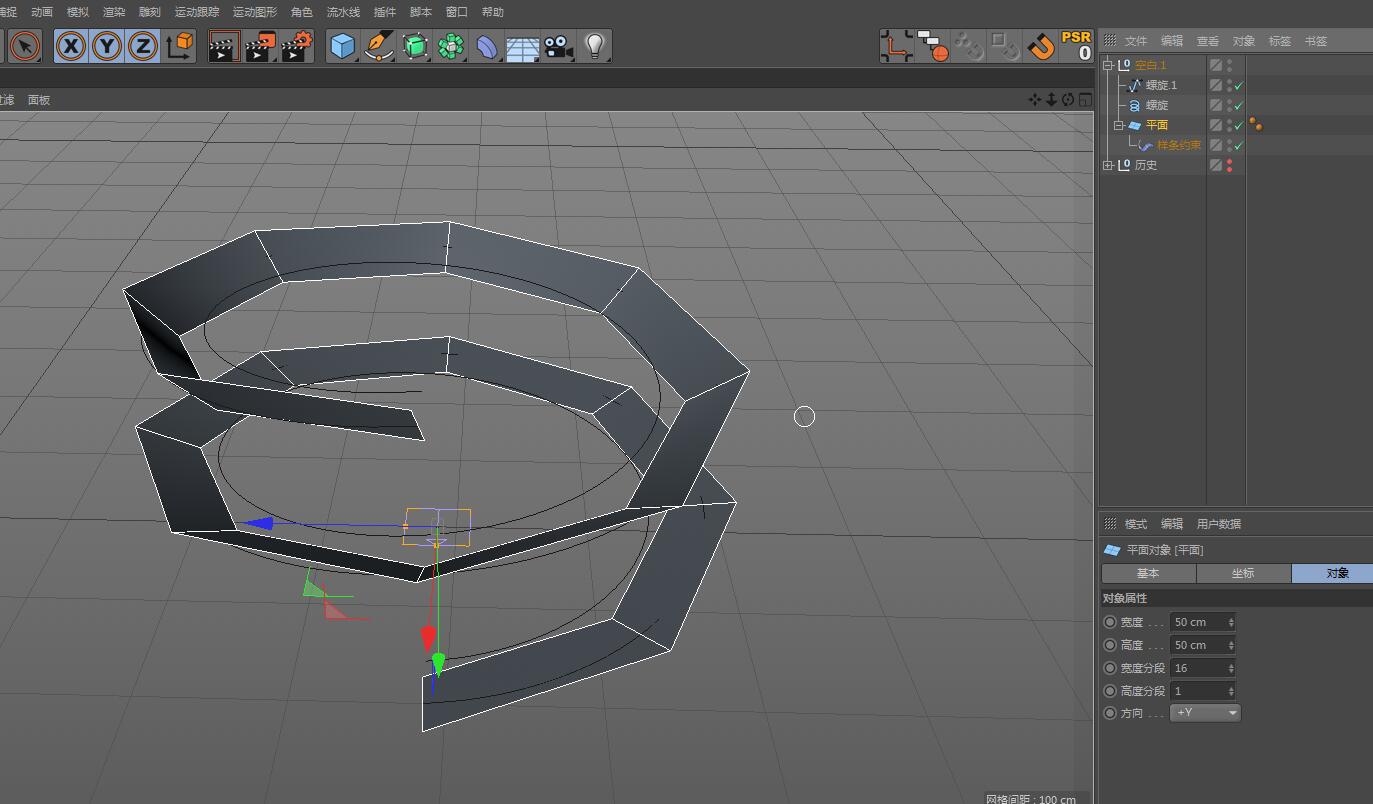

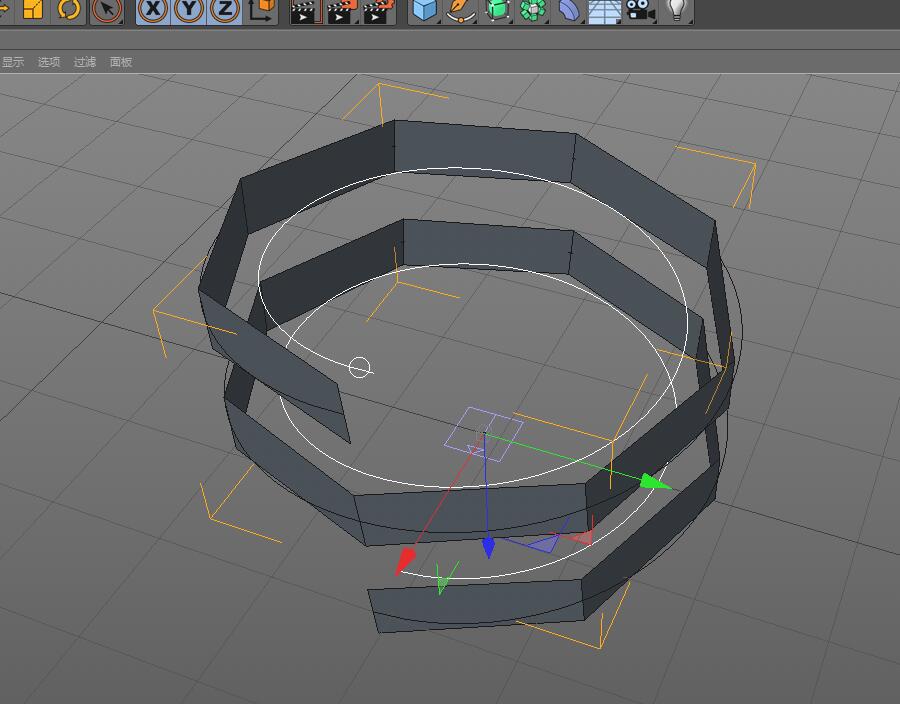

螺旋复制一份，C掉。XY轴方向缩放，丢到之前的样条约束导轨中。这样平面就全部朝内方向了。

给个圆柱，不要封顶。K两个循环切割，中央部分掏空。

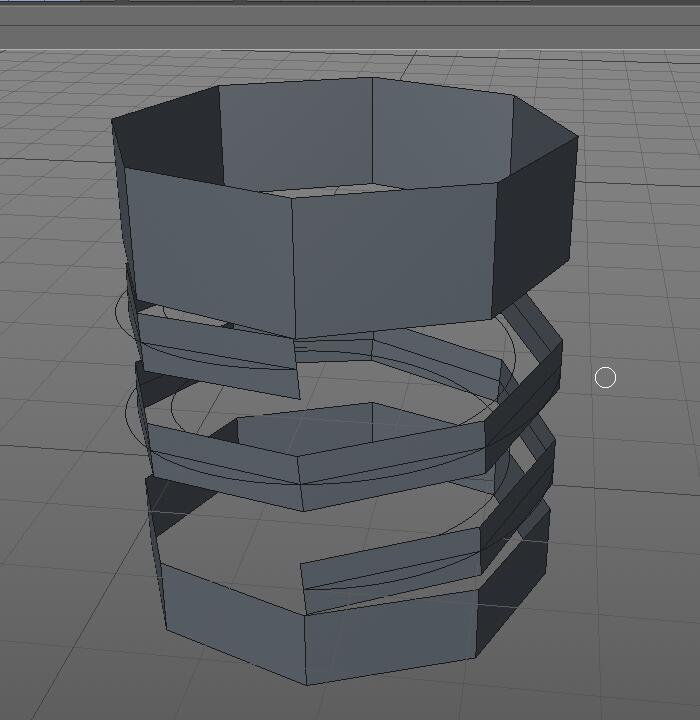

然后就是平面+圆柱使用‘连接+删除’

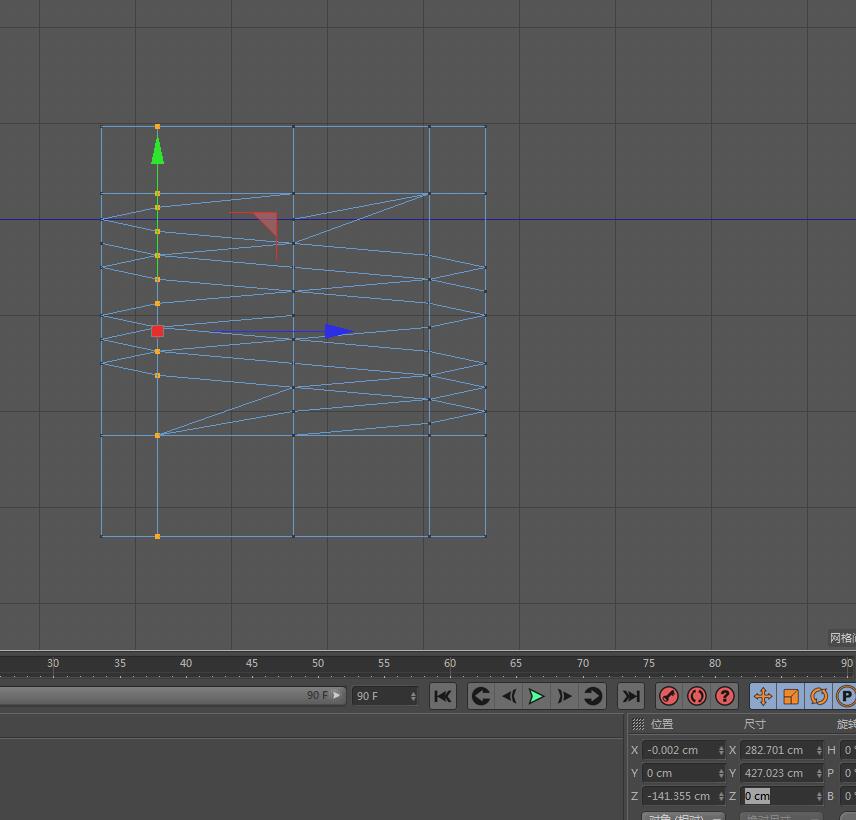

右视图跟正视图中，竖着方向的点，选择后，尺寸没对齐的几CM改为0.

我的是右视图竖着的Z改为零，每一竖。

正视图的X为零。

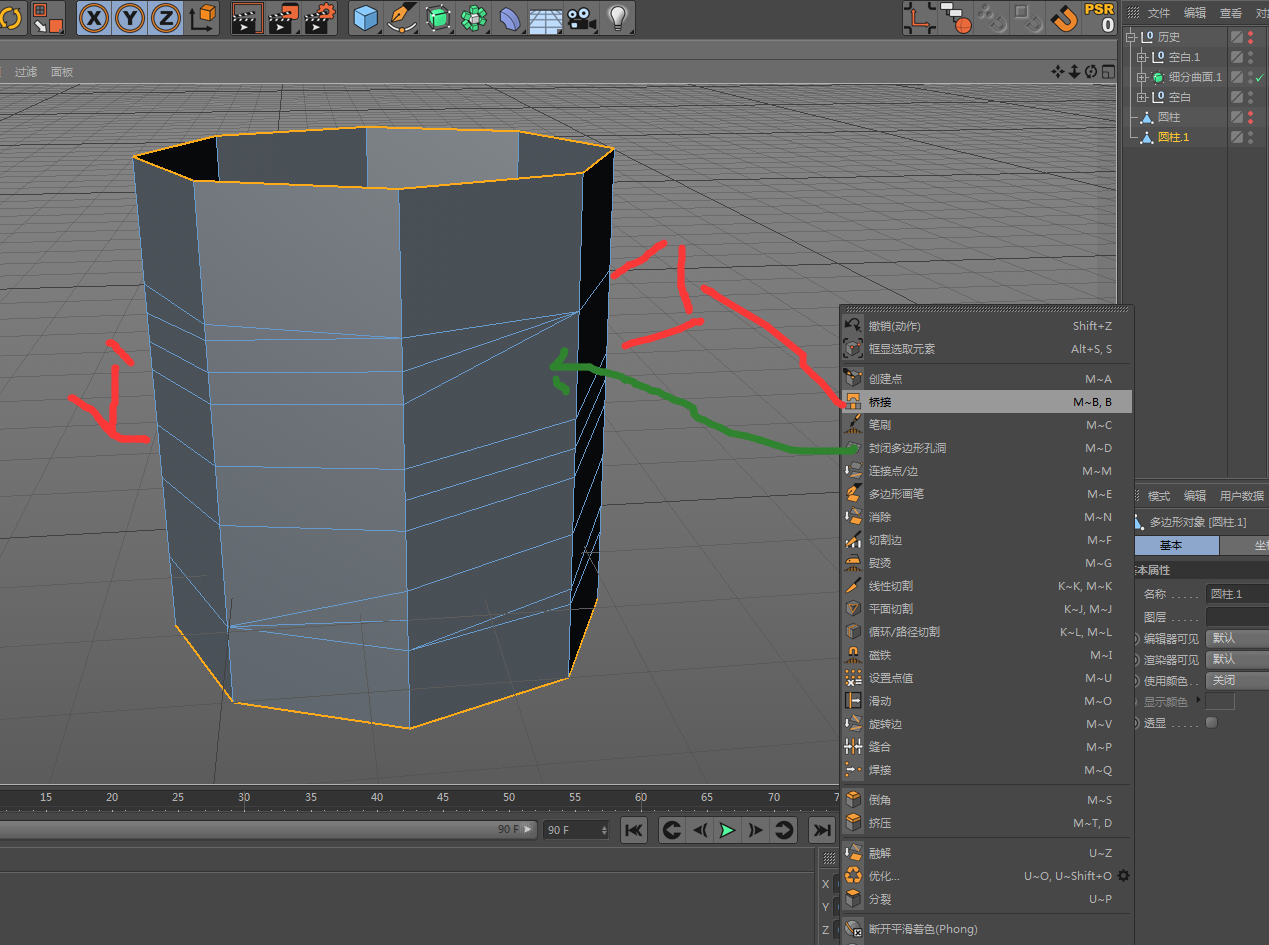

桥接红色标记的左右对称大概位置的线，两圈都是。只要各拉一条，然后封闭孔洞

完工后，选择所有面，移除N-GONS，就会将N线改为实现切割了。

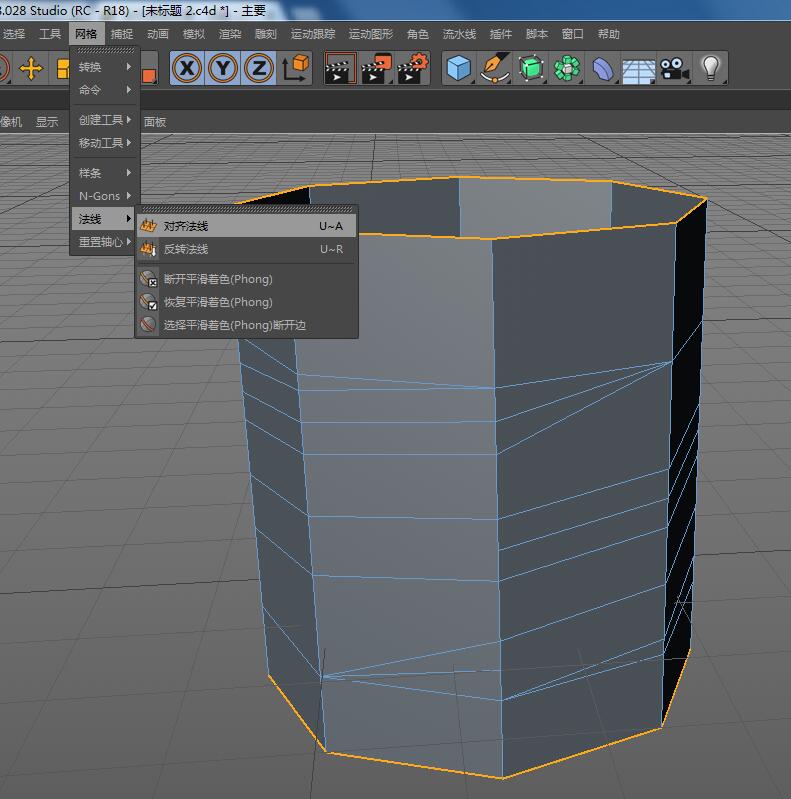

重置法线对齐

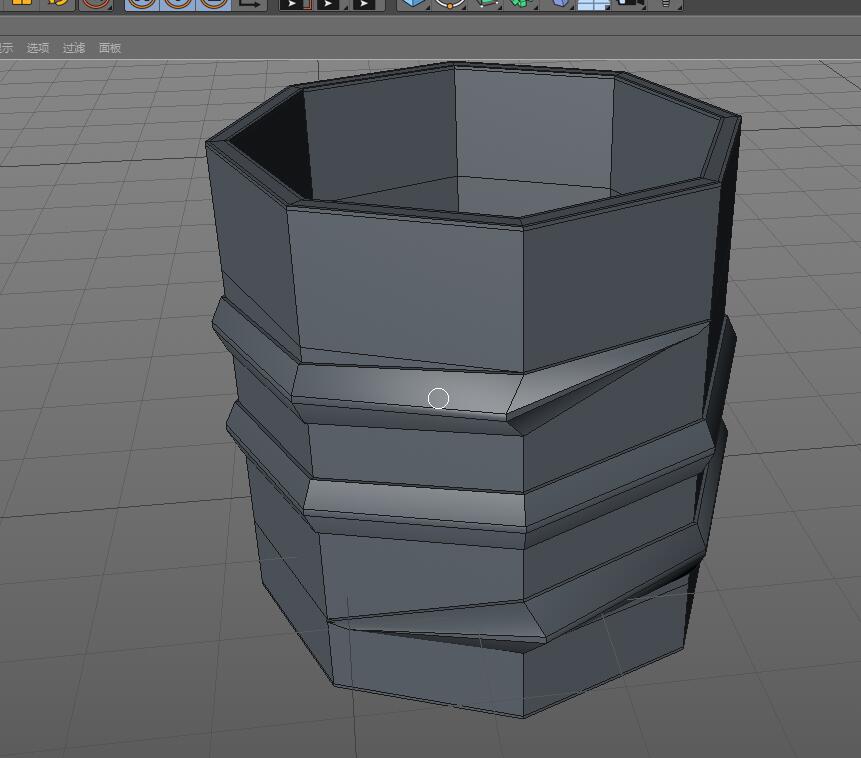

全部面向外挤压，然后螺旋的面选择后再挤压一小层，再挤压出去些-沿着法线缩放缩小后再缩放拉大XY轴。就如上图了

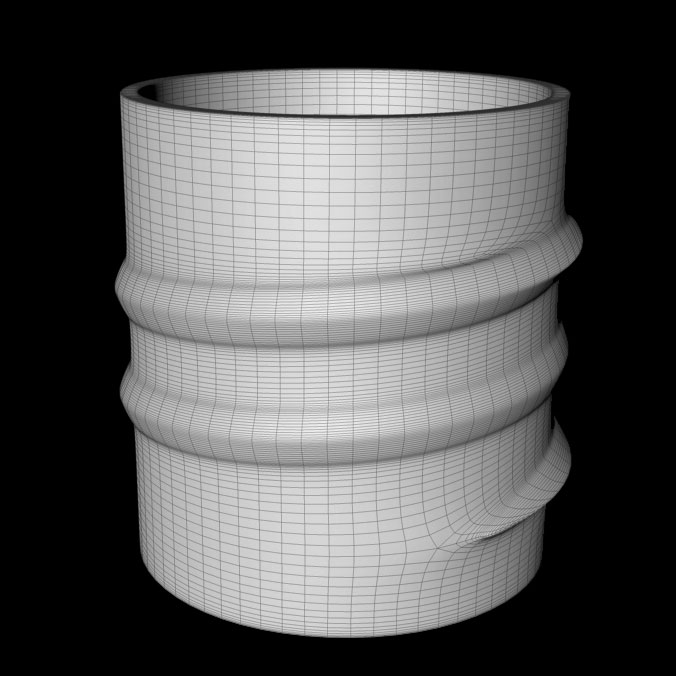

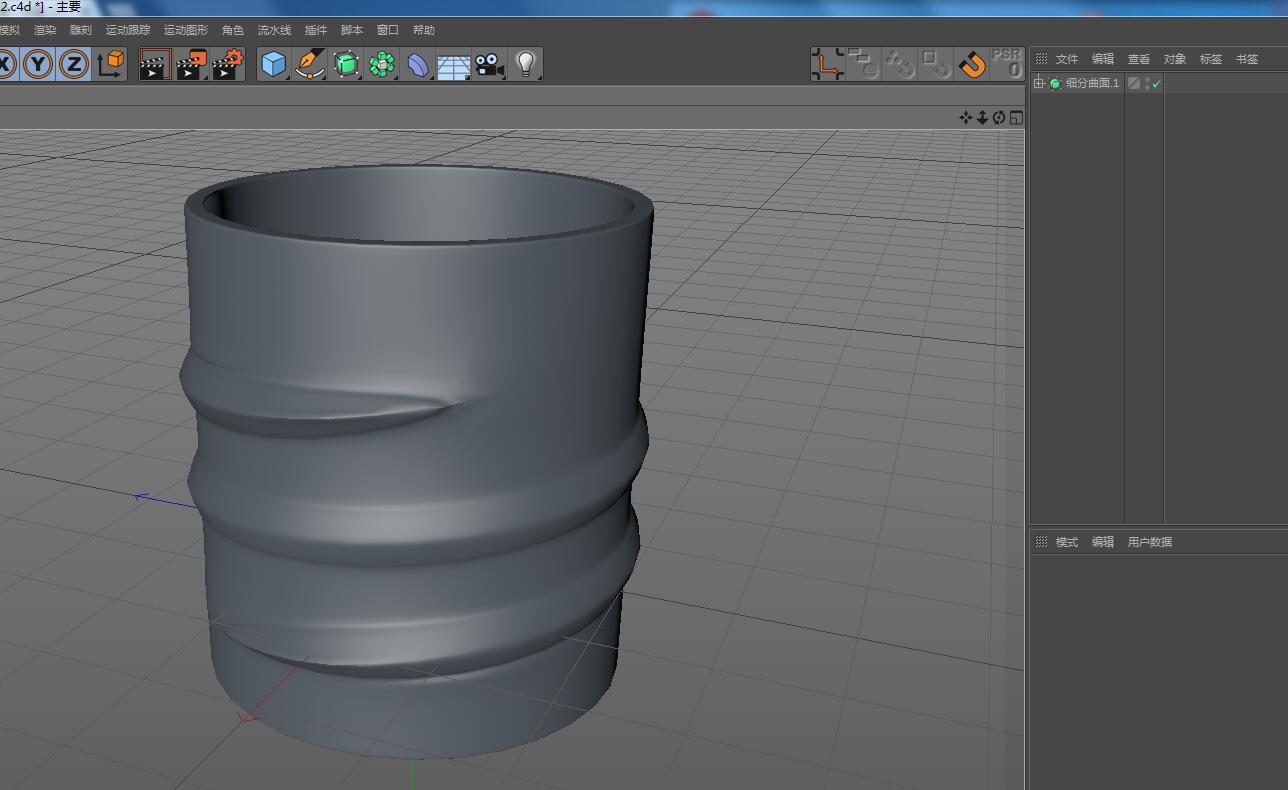

丢个细分曲面就差不多了。

接口处的几个三角面我就不做细微处理了。大致是这样。

今天群里同学聊到布尔做牙膏盖子分段太多很卡，然后我的兴趣来了突然去实验的结果。有益就看看，觉得简陋也请笑笑勿喷。

上了个工程，应该再点赞右侧的附件有工程文件。步骤都拆开弄了几个图层。可以自己琢磨下。
