[实例教程]简单三步，教你用KeyShot做出高大上的半透明线框图

很多小伙伴在遇到了产品设计线框图的表达的时候，通常是会用建模软件截图进行，但这样的效果往往在表现力和后期的处理空间都非常有限。那么今天的教程，我来教大家用 KeyShot 结合 Photoshop 完成高大上的线框图渲染与合成。

【少废话，先看东西】

成片效果图1

成片效果图2

更多的成片效果图，你仍然可以在素材的基础上继续发挥。

【分步教程】

简要步骤如下：

1.在 KeyShot 中渲染目标材质

2.在 KeyShot 中渲染线框材质

3.在 Photoshop 中进行合成再创作

分步讲解如下：

1. 渲染目标材质

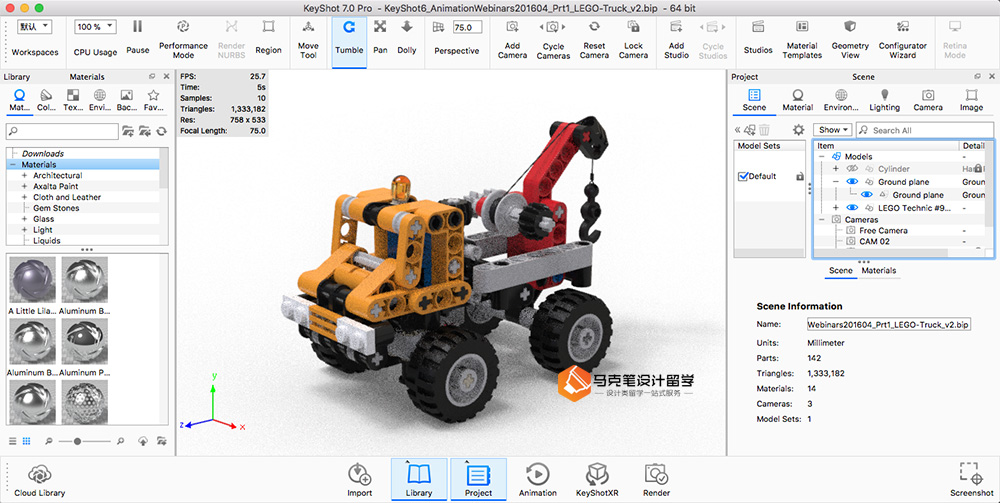

以这个乐高小车为例，第一步我们赋予它目标材质，即乐高的塑料。这个模型、材质以及灯光是来自 KeyShot 官网案例分享，下载地址(https://www.keyshot.com/resources/downloads/scenes/).

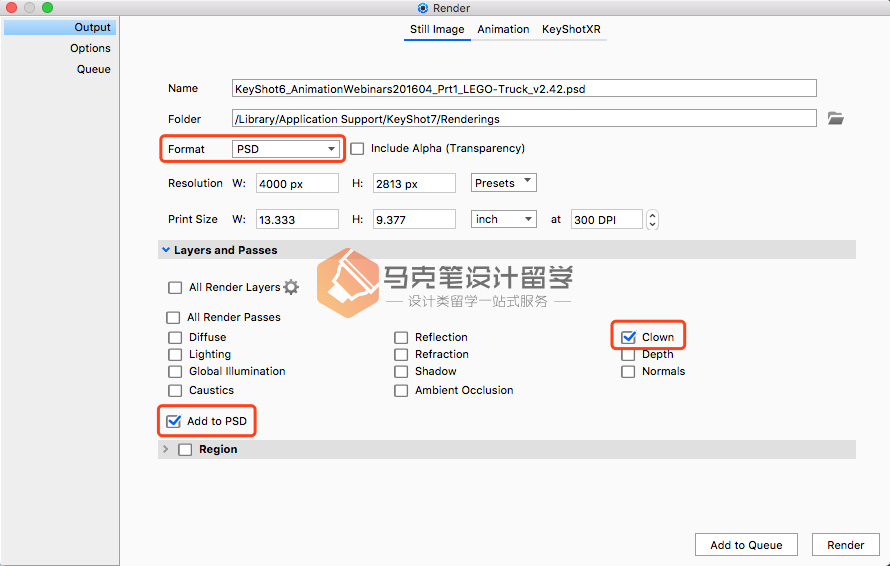

设置好后，记得一定要锁定相机，以保证和后续渲染线框图时视角的绝对一致。然后，为了作图方便，记得用 psd 格式，同时记得勾选clown pass 和 添加到 psd.

然后，渲染第一张图（建议添加队，几张图一起跑）

材质渲染图如上图

2. 渲染线框材质

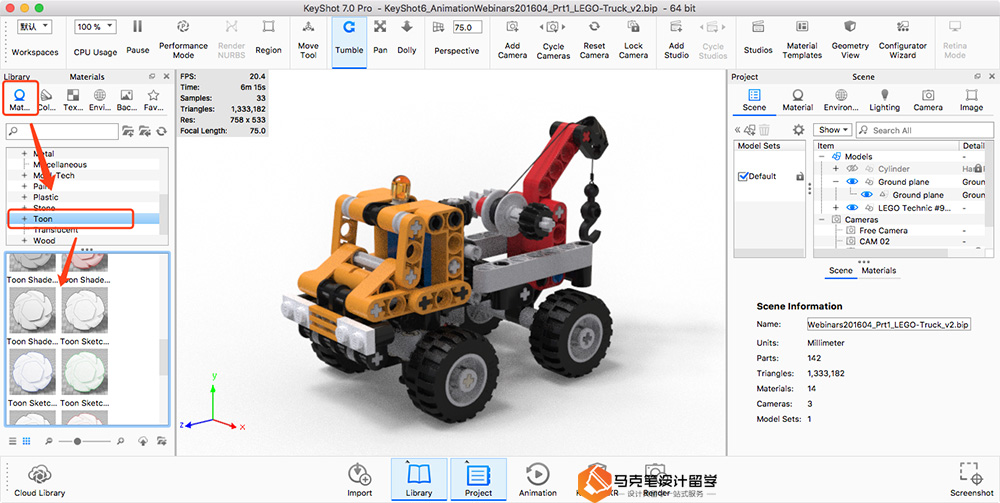

在 KeyShot 的预设材料中，有一种材料叫做 Toon，Toon 分类之下，有各种颜色和透明度的预设供我们选择。默认的 Toon 材质基本上涵盖了从不透明到全透明的各种状况。我们将材质直接赋给整体模型文件即可，如图：

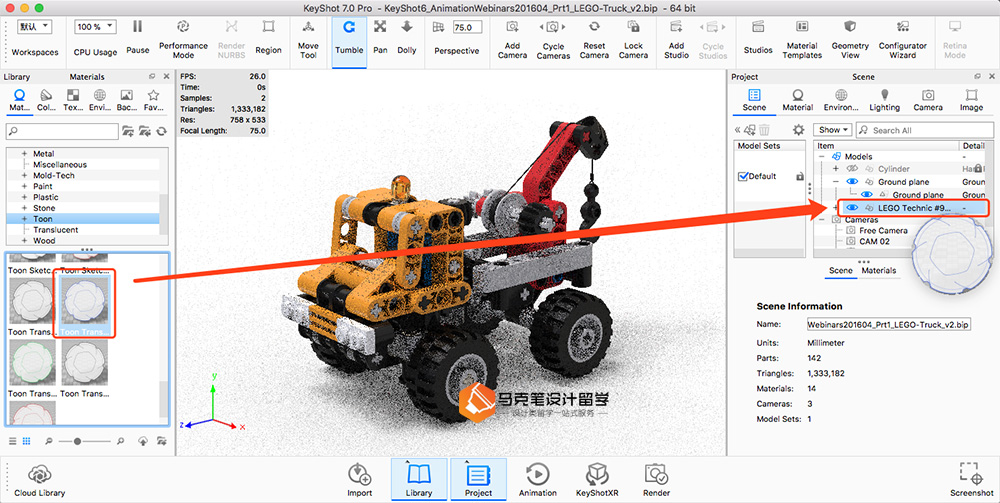

操作注意将材质球拖到整个车辆模型上。

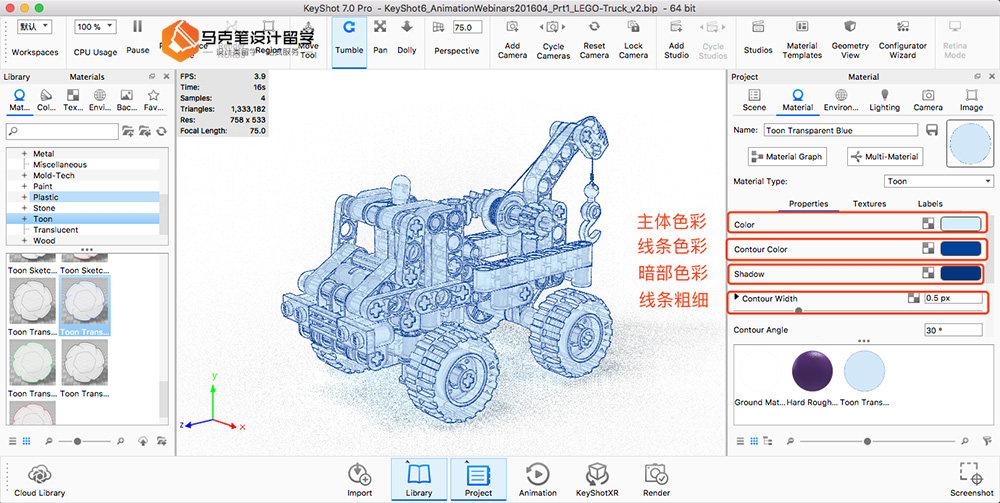

当然，我们也可以手动调节：

以上几个参数基本上对应了线条主体颜色、线框颜色和主体的透明度。调节之后，我们就可以大致看到初步效果。需要注意的是，由于半透明的处理非常占用系统资源，所以在目前实时预览情况下细化会非常慢（采样值的提升非常慢）。

然后，渲染第二张图（建议添加队列渲染）。

线框渲染图如上图

3. Photoshop 内的合成

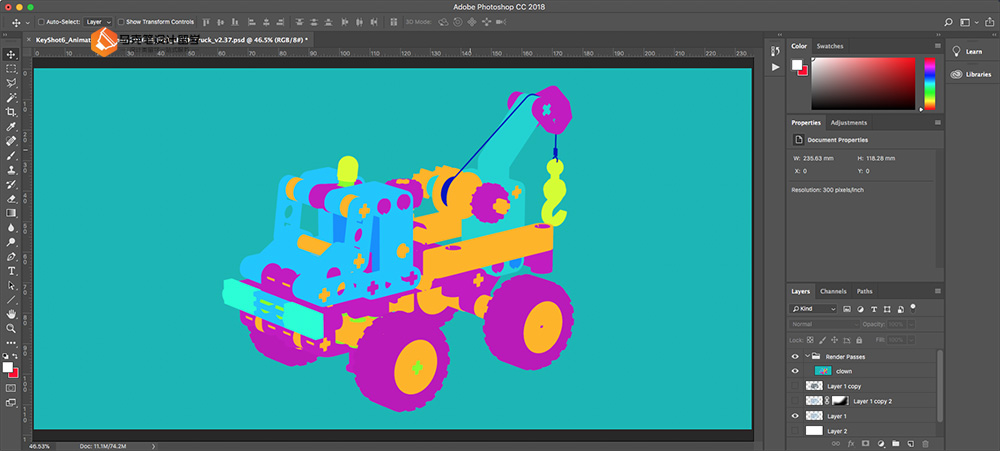

打开文件后，可以看到 clown pass 的图层，借助 clown pass 我们可以方便地进行选区操作。

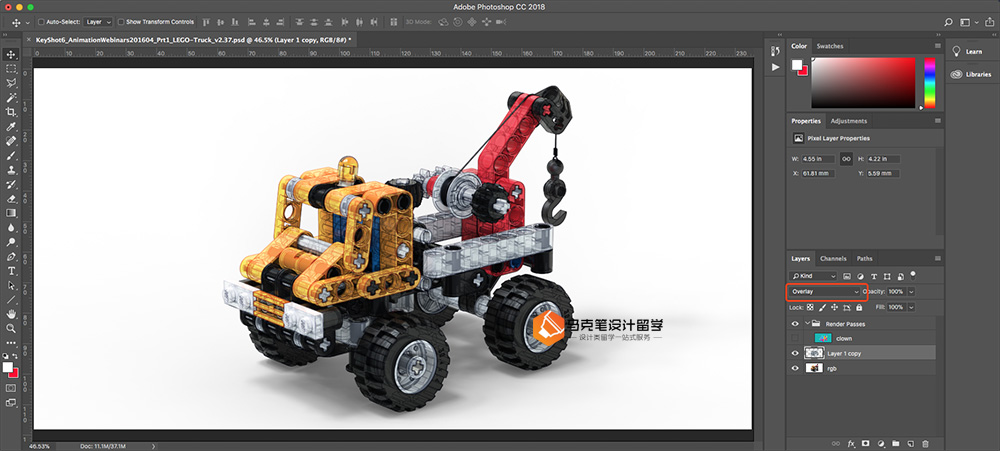

此图，我仅仅是用了：线框图图层调整为“叠加/Overlay”，背景用材质渲染图层即可。

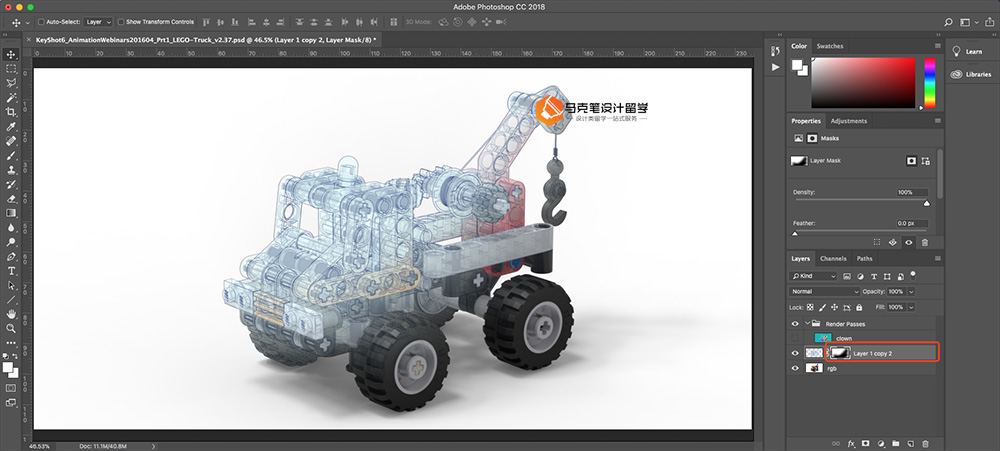

此图，我也仅仅是给线框渲染图层加入了一个蒙版，盖住了一部分而已。

【 结束 】

KeyShot + Photoshop, 我们能够创造出很多的效果图特效，对于产品上更加强调结构或内容的项目来说，用类似的效果做出带有结构线的渲染图是一个不错的选择。

想象力有限，我在这次教程里只做了两种效果，大家可以以这个思路多多尝试，甚至能够形成自己的作图风格哦。
