用三维逻辑思维转换的方式设计头戴式耳机

74天前发布

原创文章 / 工业/产品 / 书籍
数艺社 原创,如需商业用途或转载请与数艺社联系,谢谢配合。

在设计草图初期,往往是从容易表现的二维视图进行推敲,然后通过选定后的二维视图向三维视图转换。

三维逻辑思维转换

在设计草图初期,往往是从容易表现的二维视图进行推敲,然后通过选定后的二维视图向三维视图转换。下面主要通过视图之间的相互转换练习,更清晰地从多角度理解产品的形态,以此提升设计师的三维造型能力,这也是我们从临摹到创作的必经之路,因此下面的练习非常重要。


三维逻辑思维转换原理

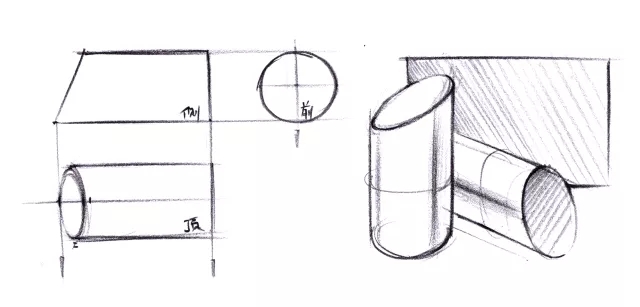

根据已知的三视图,运用前面所学的透视法则,将每个视图的点与点相对应,绘制出产品的不同角度状态。

undefined



三维逻辑思维转换的运用

1. 如何分析实物图

在通过三视图向透视图的转换练习中,我们需要看透产品,理解产品每个视图的对应关系。下面以车载吸尘器的实物为参考,通过了解主要的截面,看透产品的结构,绘制出产品的透视图。

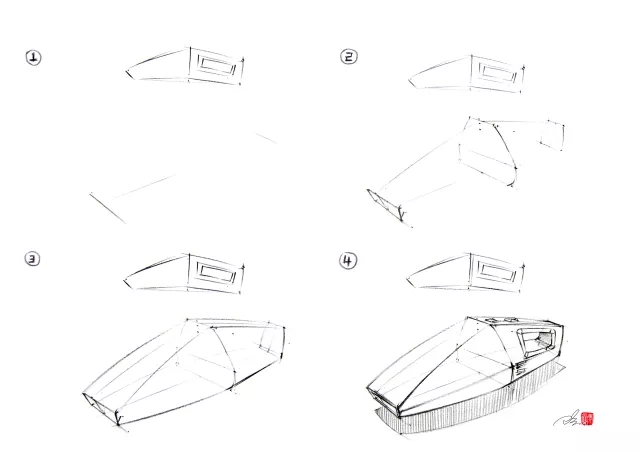

(1)依据两点透视绘制出透视中线为参考线,确定比例关系。

(2)在透视中线上,按比例位置,绘制出产品的3个主要截面。

(3)以3个截面作为产品的骨架,用线进行连接,得出主体部分。

(4)依据透视、比例关系在大概外形上减去把手处孔位,将细节绘制出来即可。

undefined

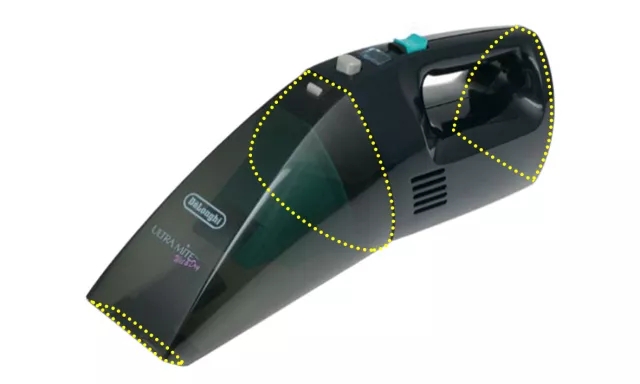

车载吸尘器实物参考


undefined

车载吸尘器绘制步骤



2. 通过三视图绘制不同角度

根据三视图,运用前面学的透视法则,绘制出车载吸尘器的不同角度状态。

(1)在俯视图上标出3个视点的视线方向。

(2)从角度1来看会发现视点中心在产品的中间位置,符合了一点透视原理,有一个消失点。

(3)角度2与角度3符合了两点透视的原理,有两个消失点。

(4)通过前面的分析思路与绘制方法将3个角度的立体图绘制出来。

undefined

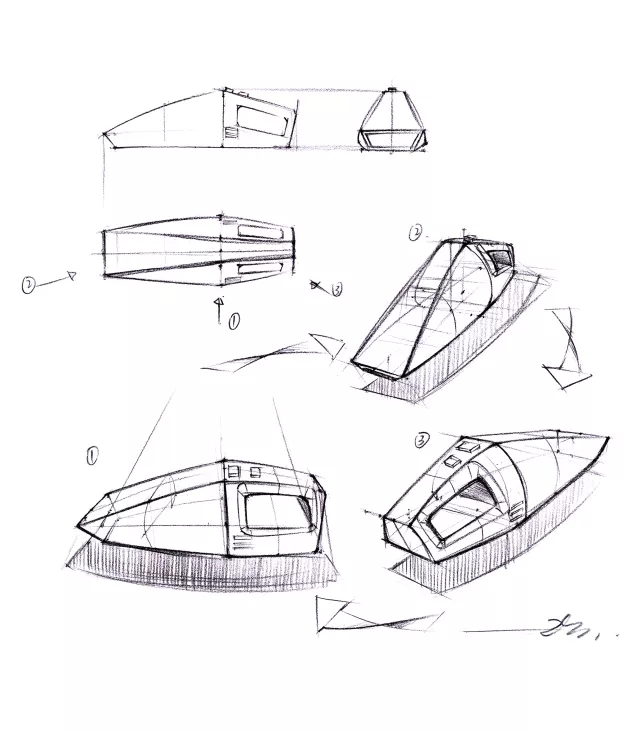

吸尘器的不同角度造型推敲



3. 通过实物图绘制不同角度

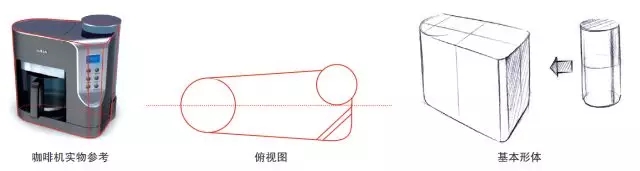

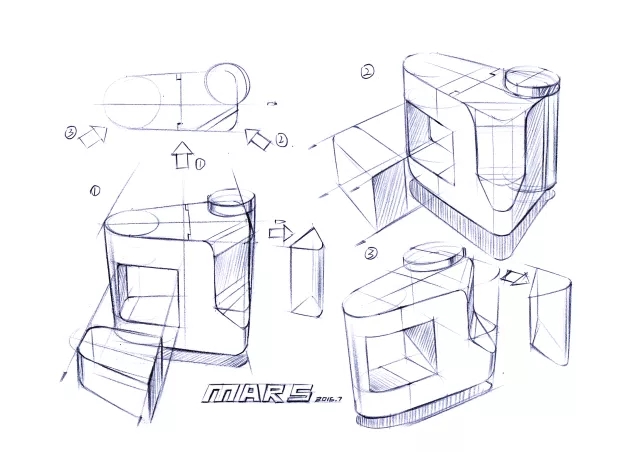

以咖啡机作为参考,通过观察产品的结构形态,分析出产品俯视图,可以清楚地了解到其基本型是由一个圆

柱体与一个圆角长方体组合而成的。

undefined

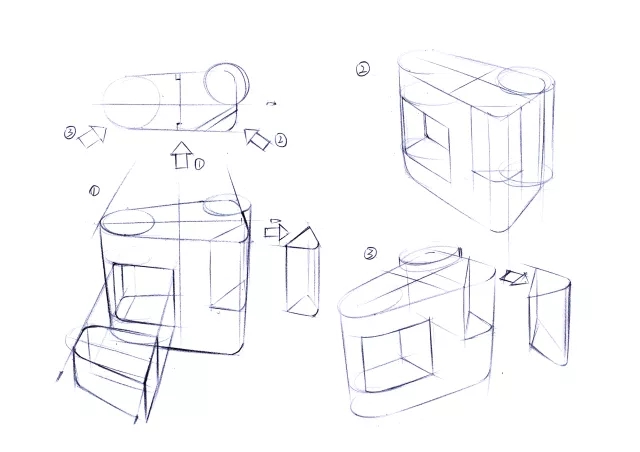

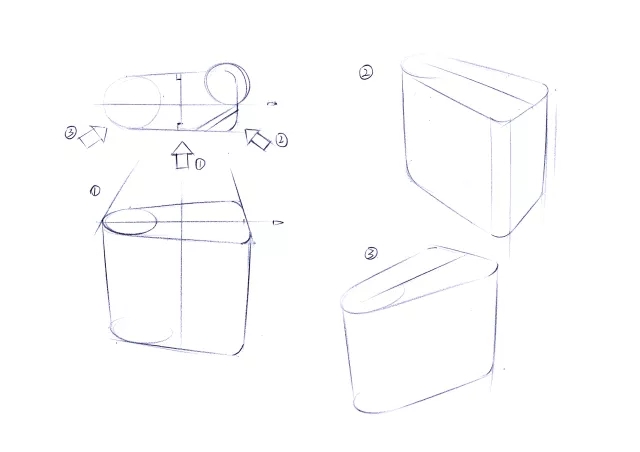

根据分析出来的俯视图,运用前面所学的透视法则,绘制出产品的不同角度状态。在俯视图上标出3个视点的视线方向。

(1)从角度1来看会发现透视点在产品的中间位置,符合了一点透视原理,有一个消失点;角度2与角度3符合了两点透视的原理,有两个消失点。通过前面的分析方法与绘制方法将3个角度的基本形体形绘制出来。

(2)运用前面所学加减法的知识,注意对应的比例关系,将3个基本的形态,分别进行分割、叠加,进一步细化基本外形。

(3)将基本形体进行倒角,刻画细节,添加阴影以增强形体变化效果。

undefined
undefined
undefined

咖啡机手绘步骤图



头戴式耳机设计

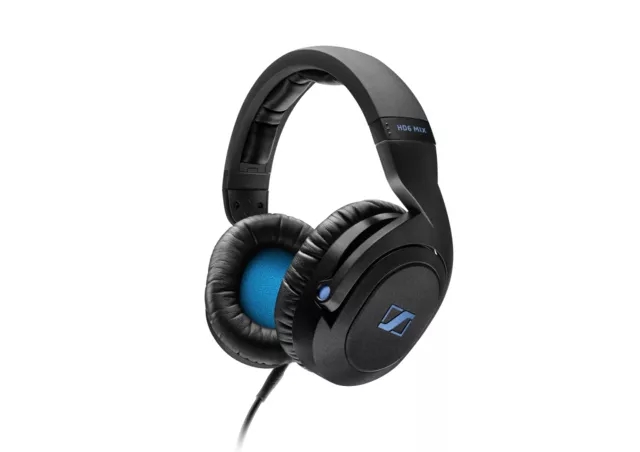

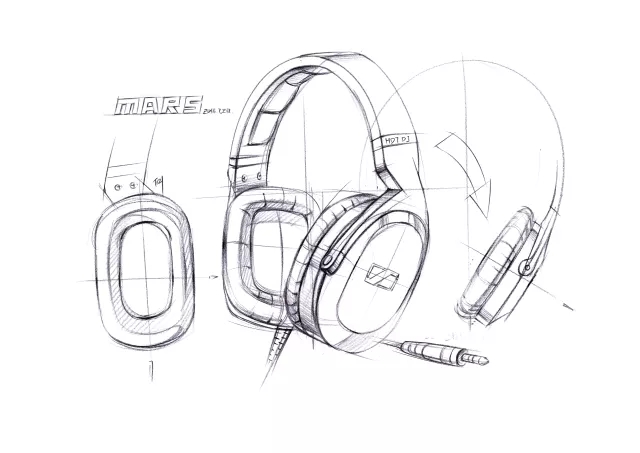

对于喜爱音乐数码产品的朋友们,“森海赛尔”这个耳机品牌,相信大家都不会陌生。其一流的音频技术及产品本身的品质感,被众多消费者追捧。对于手绘而言耳机是属于空间曲面较为复杂,比较难画的一类产品。接下来以下面这款产品为例,讲解绘制头戴式产品的方法。


undefined



绘制分析

第1点:绘制耳机类型的产品,首先需要了解其平面视图的形体关系。

undefined


第2点:确定基本的线条走向后,确定基本形体的大小比例。


第3点:根据透视关系,将平面线条向透视线条转换。


第4点::将转换后的视图线条立体化,即可得出耳机的基本造型。


 视频步骤



步骤详解

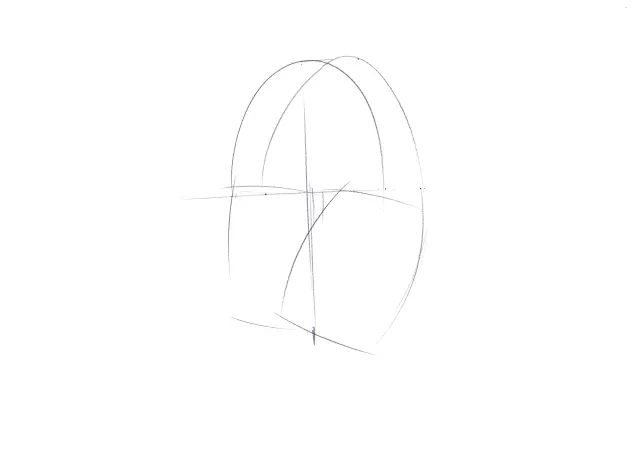

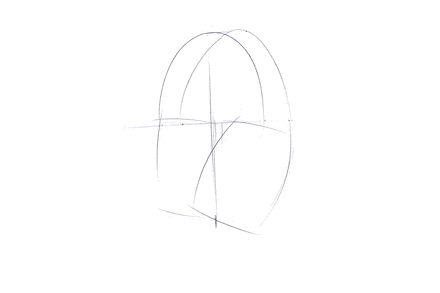

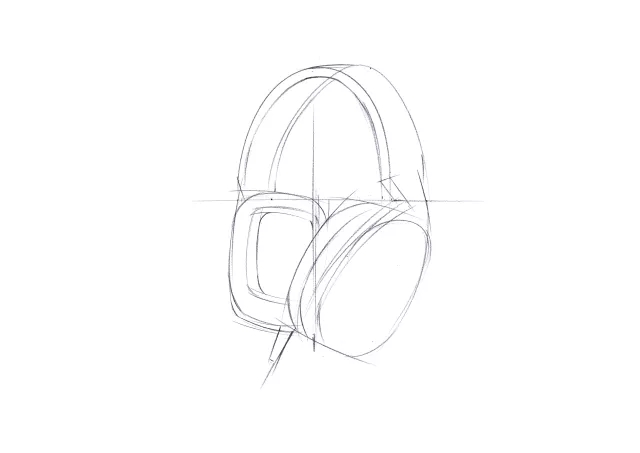

Step 01  根据透视原则,用曲线画出产品的大致轮廓。

undefined


Step 02  以曲线拼接的方式将产品的轮廓画出来。

undefined


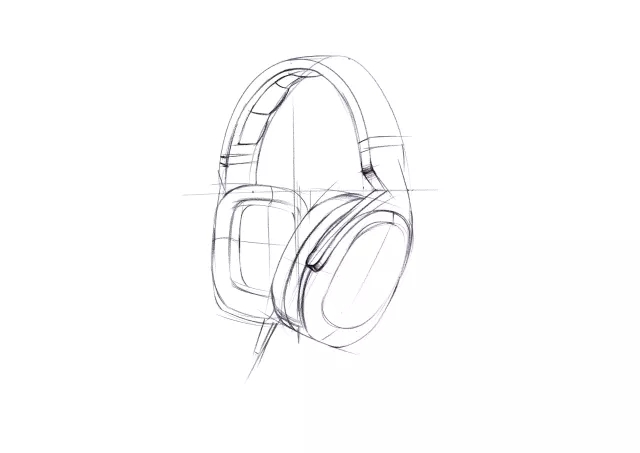

Step 03  在已有的产品轮廓内,跟随形体透视绘制出细节。

undefined

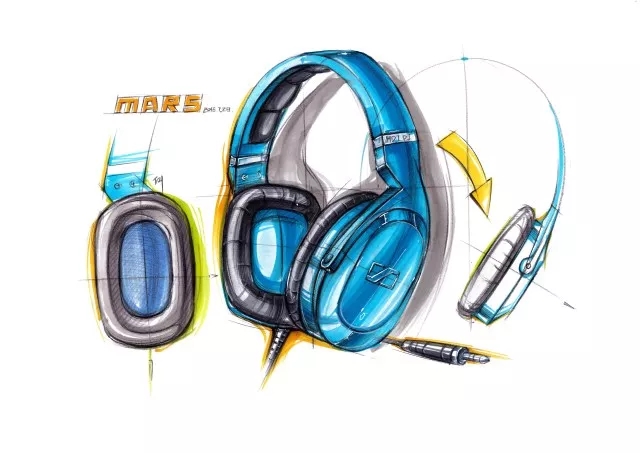

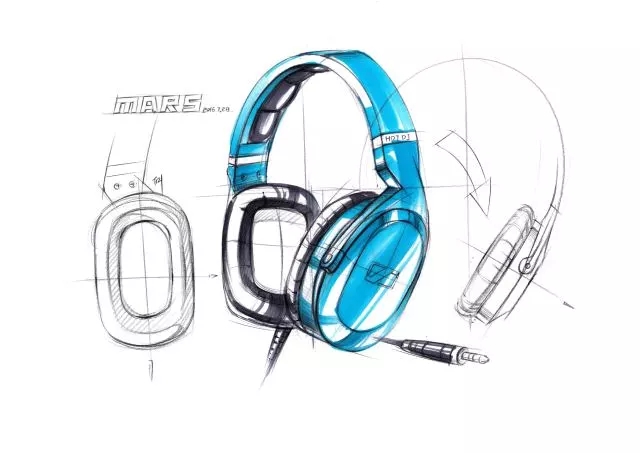

Step 04  再次深化细节,绘制侧视图及耳机的细节图,丰富整个画面。

undefined


Step 05  基本线稿绘制完后,开始上色,用66号蓝色马克笔随形体的走向对耳机的主体部位进行润色,然后用CG6号灰色马克笔绘制软胶部件。

undefined
undefined


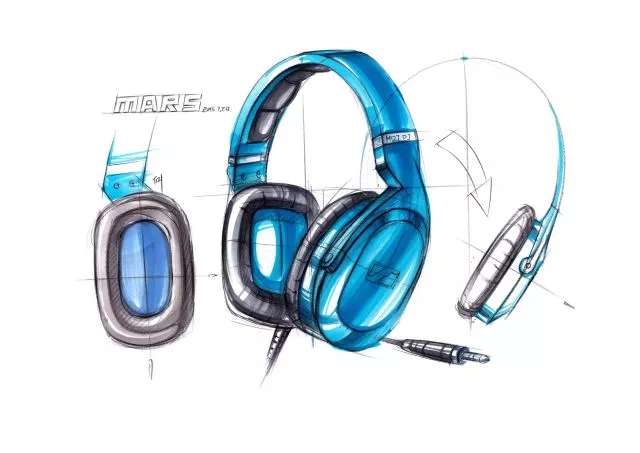

Step 06  第1遍马克笔铺色后,迅速用同一色系的马克笔上色,以达到融合后均匀过渡的效果,将其他部件用WG4暖灰色马克笔随形体进行上色,与主体物区分开。

undefined
undefined


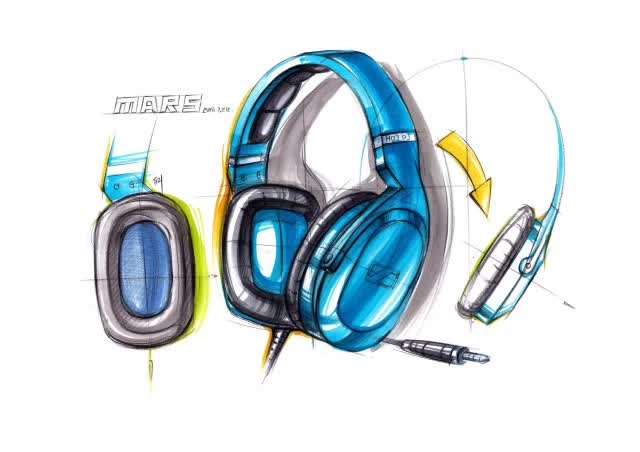

Step 07  逐步丰富画面颜色,用34号黄色、WG4号暖灰色马克笔绘制产品的背景色,衬托主体。

undefined
undefined


Step 08  用白色彩铅将按键的转折线勾勒出来,以突出产品细微的形体变化,凸显产品的质感。

undefined




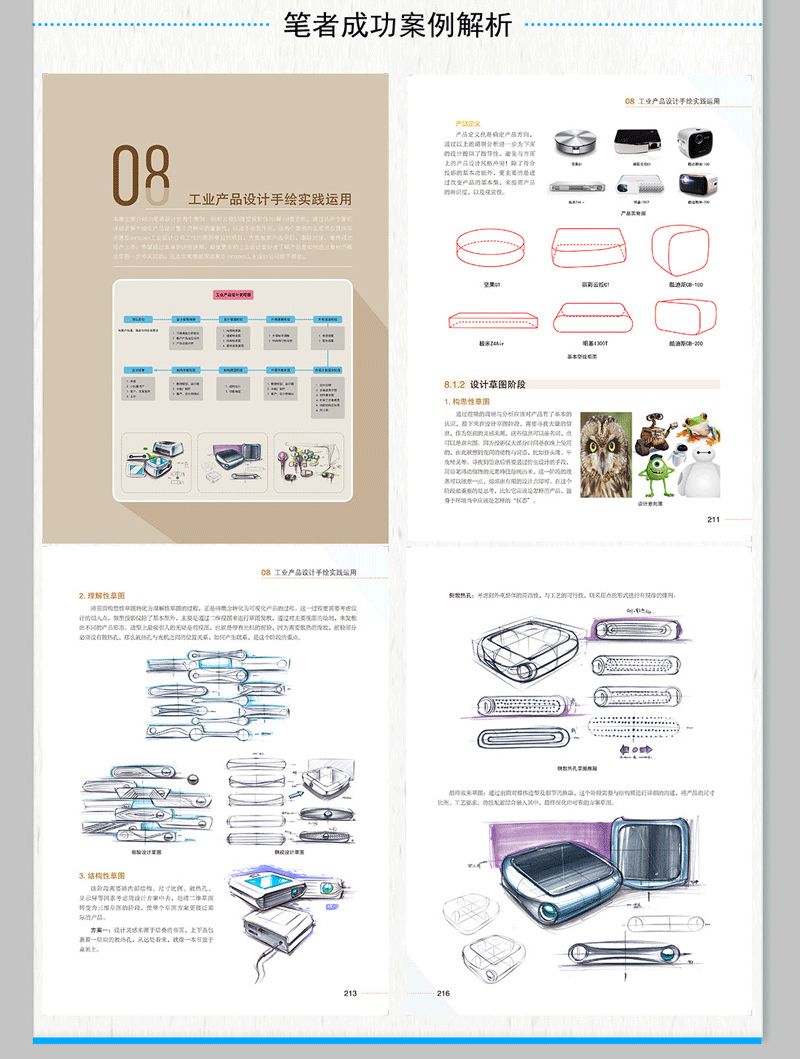

关于本书

undefined


重点章节检索

01 认识工业产品设计手绘 /009

02 工业产品设计手绘基础知识 /015
2.1 绘制工具介绍 /016
2.2 透视知识讲解 /024
2.3 线的认识与绘制练习 /031
2.4 面的生成 /038
2.5 光影的绘制 /045

03 工业产品设计手绘转换与扩展 /049
3.1 从简单形体到复杂形体的转换 /050
3.2 三维逻辑思维转换 /056
3.3 形体的穿插扩展 /061

04 工业产品设计手绘材质表现 /065

05 工业产品设计手绘爆炸图表现 /081

06 诠释工业产品手绘效果图 /087

07 工业产品设计手绘综合表现 /097
7.1 家居生活类产品手绘表达 /098
7.2 电子消费类产品手绘表达 /118
7.3 工程类产品手绘表达 /142
7.4 文体类产品手绘表达 /164
7.5 交通工具类产品手绘表达 /185

08 工业产品设计手绘实践运用 /209
8.1 微型投影仪设计项目 /210
8.2 意念耳机设计项目/219

09 案例欣赏 /227
9.1 施法自然灵感图 /228
9.2 科幻概念产品案例欣赏 /233



undefined



undefined



undefined



undefined
undefined
undefined
undefined
undefined


undefined
undefined



延伸阅读

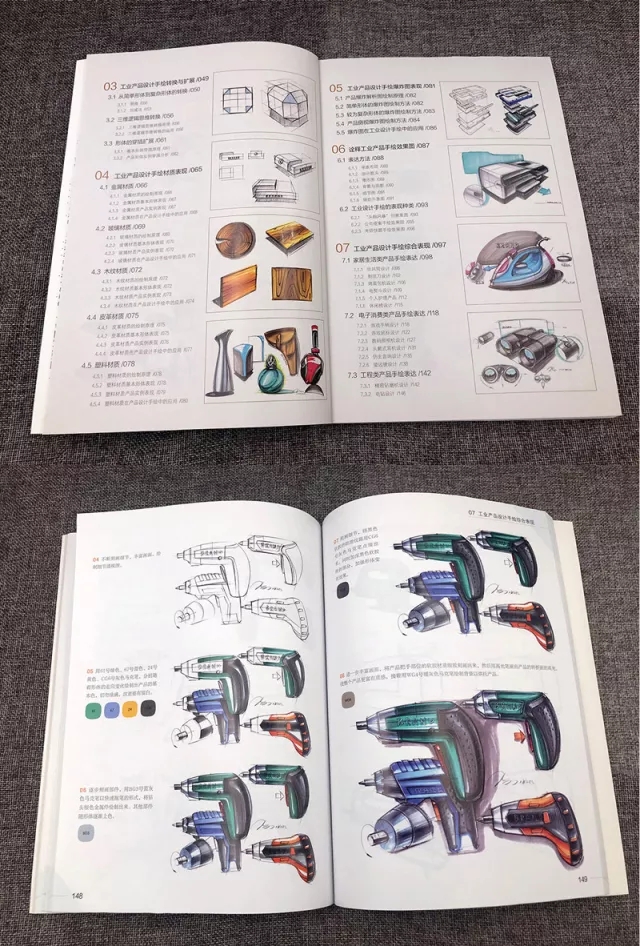

更多内容可以购买《工业产品手绘与创新设计表达 从草图构思到产品的实现》详细阅读哦!

undefined

    作者:马赛

    出版社:人民邮电出版社

    出版年:2017年12月

    ISBN  :978-7-115-46727-0
