keyshot节点材质初级应用

好多人不明白keyshot节点材质的用法，所以我出一个基础的教程，帮助大家更好的去理解节点材质的逻辑。



- 开始 -

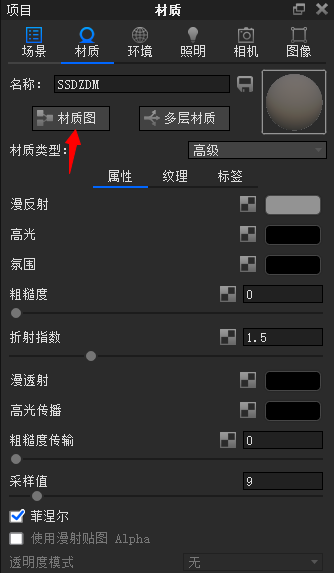

1.0 首先我们来看看一个材质包含哪些属性，点击图1-1中的“材质图”进入节点材质窗口。

图1-1

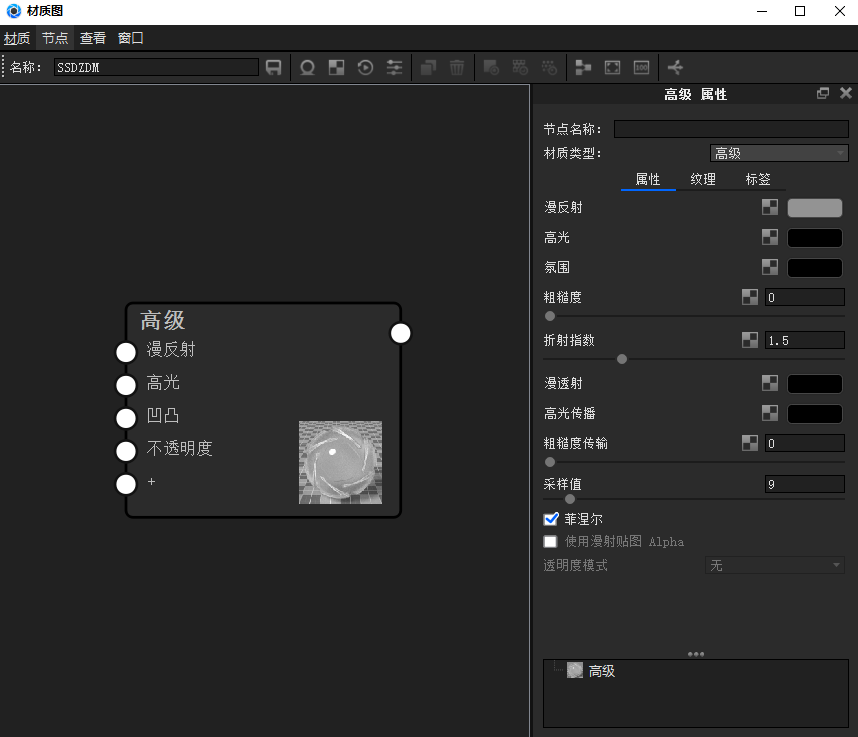

2.0 进入到节点材质窗口，我们发现这个图1-2高级材质包含 “漫反射” “高光” “凹凸” “不透明度” “ + ” 5个选项。并且我们发现图1-2每个选项前面都有一个白色圆点，这个圆点就是用来链接后面节点所用。

图1-2

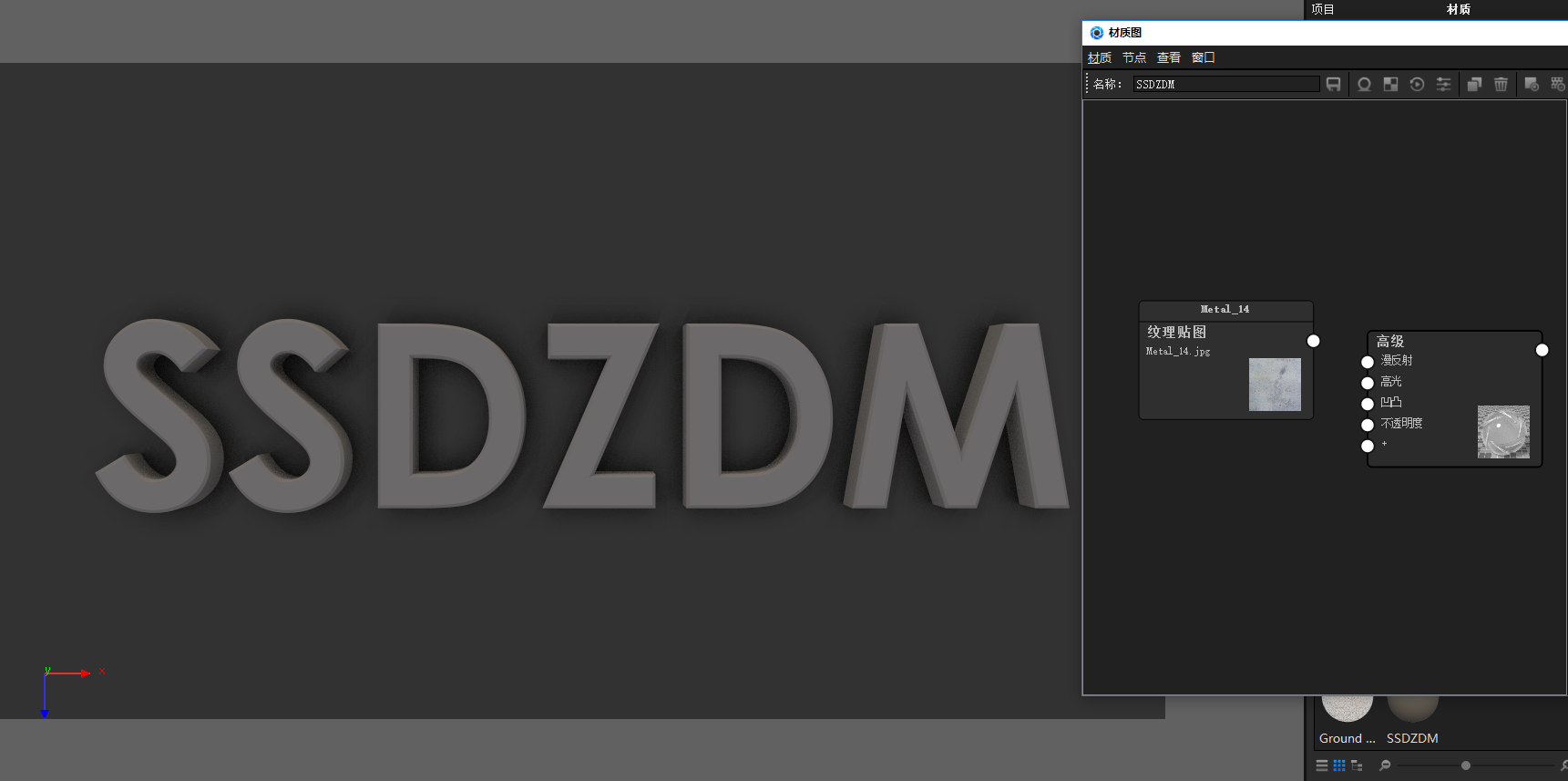

3.0 接下来我们来试试这5个选项都有什么作用，我们先直接从电脑文件夹中随意拖一个金属材质到节点窗口。如图：1-3

图1-3

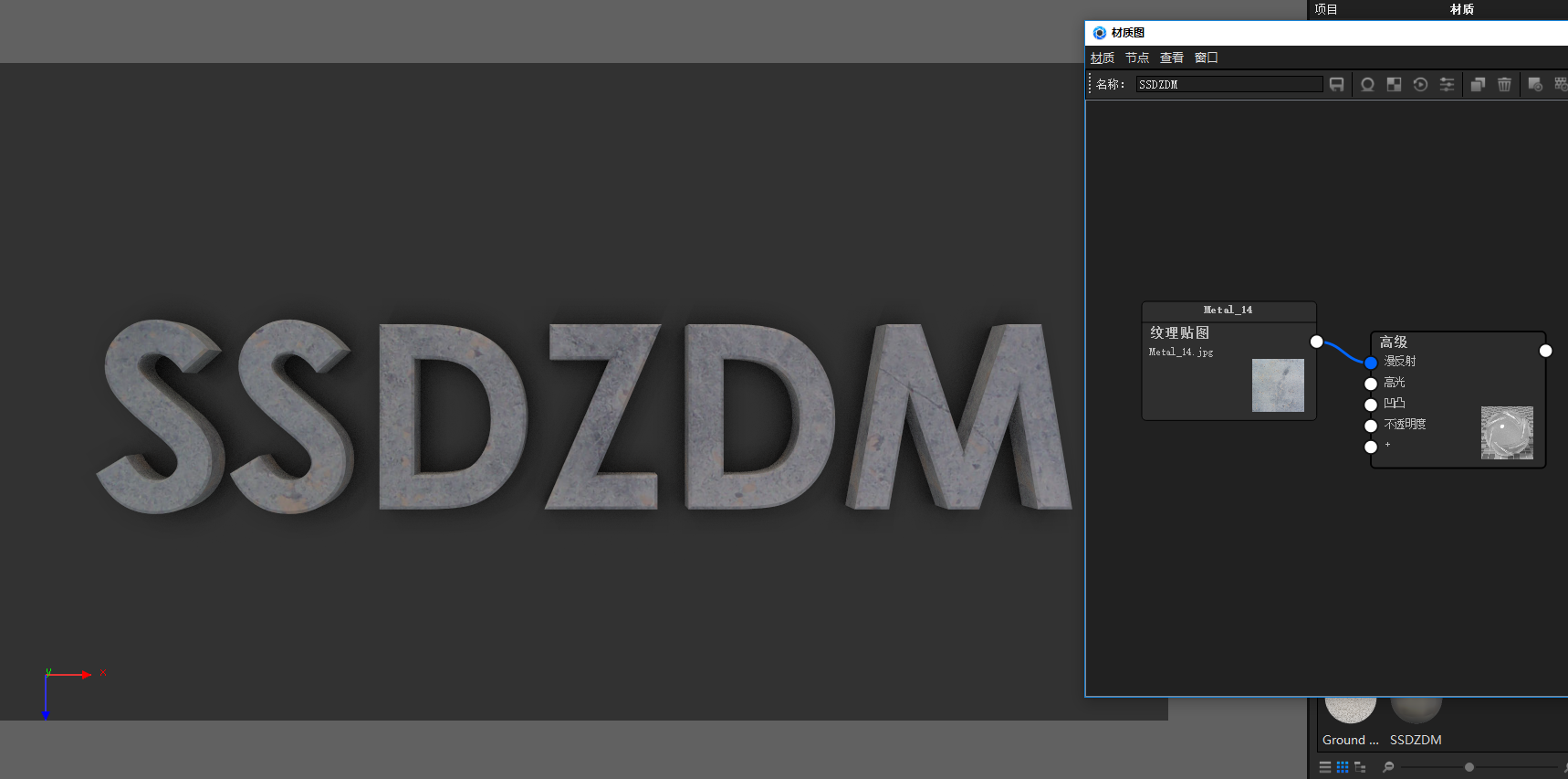

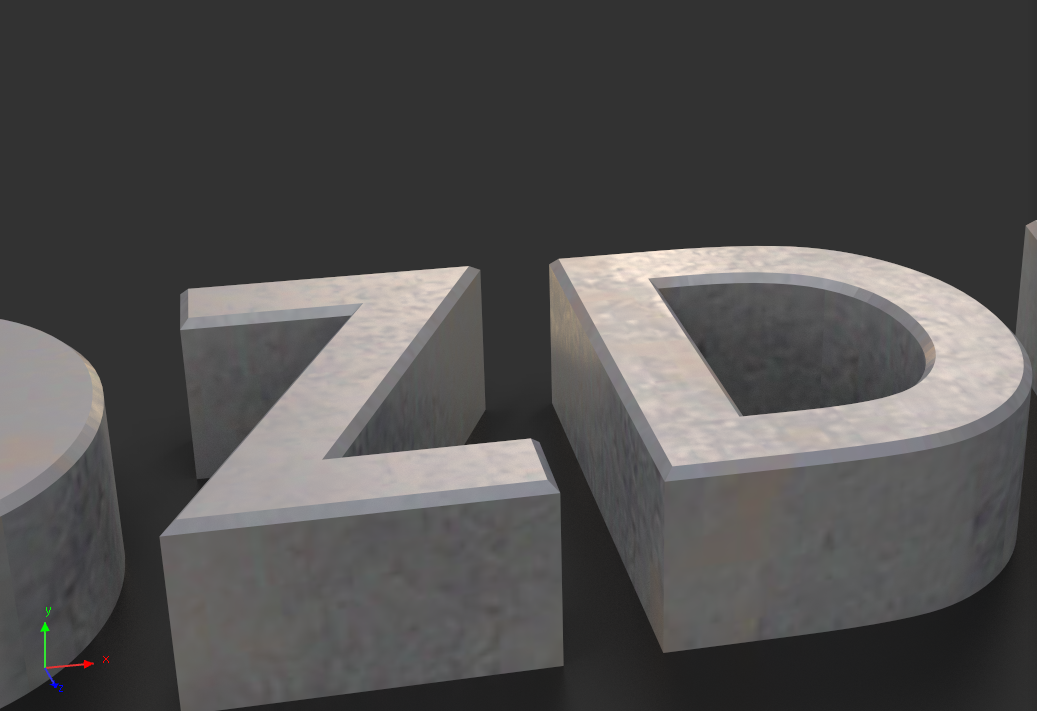

4.0 然后我们把拖进来的材质的白色原点链接到高级材质的“漫反射”位置，会发现拖进来的材质已经贴到SSDZDM 微信订阅号的这几个字母模型上 。顾名思义：在漫反射选项上加上贴图，实际等于用贴图来代替漫反射的颜色，用贴图来显示。如图：1-4

图1-4

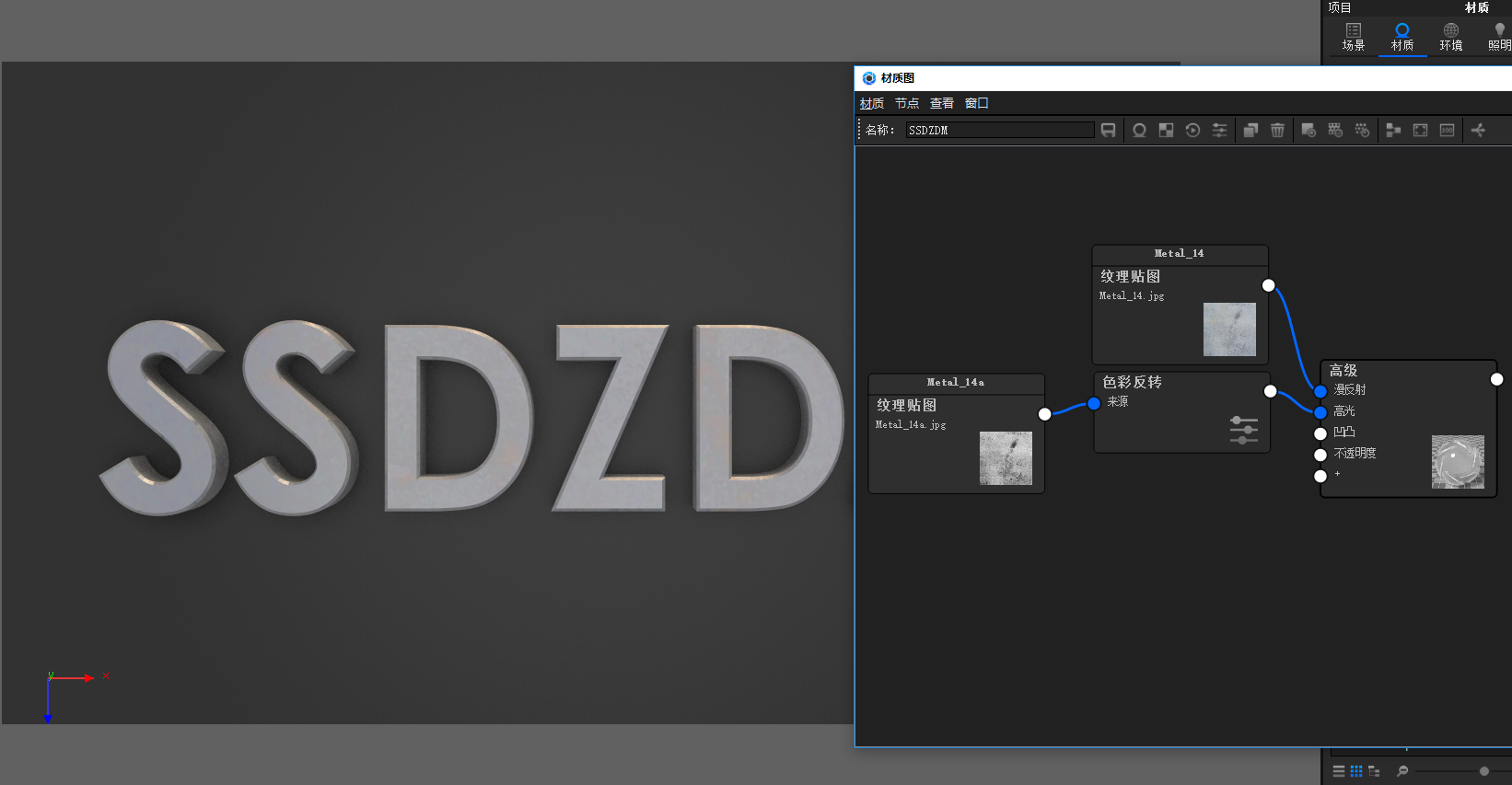

5.0 接下来我们继续拖进上个材质的黑白贴图到节点窗口，并链接到高级材质的“高光”。我们发现SSDZDM 字母材质又发生了变化。如图1-5

图1-5

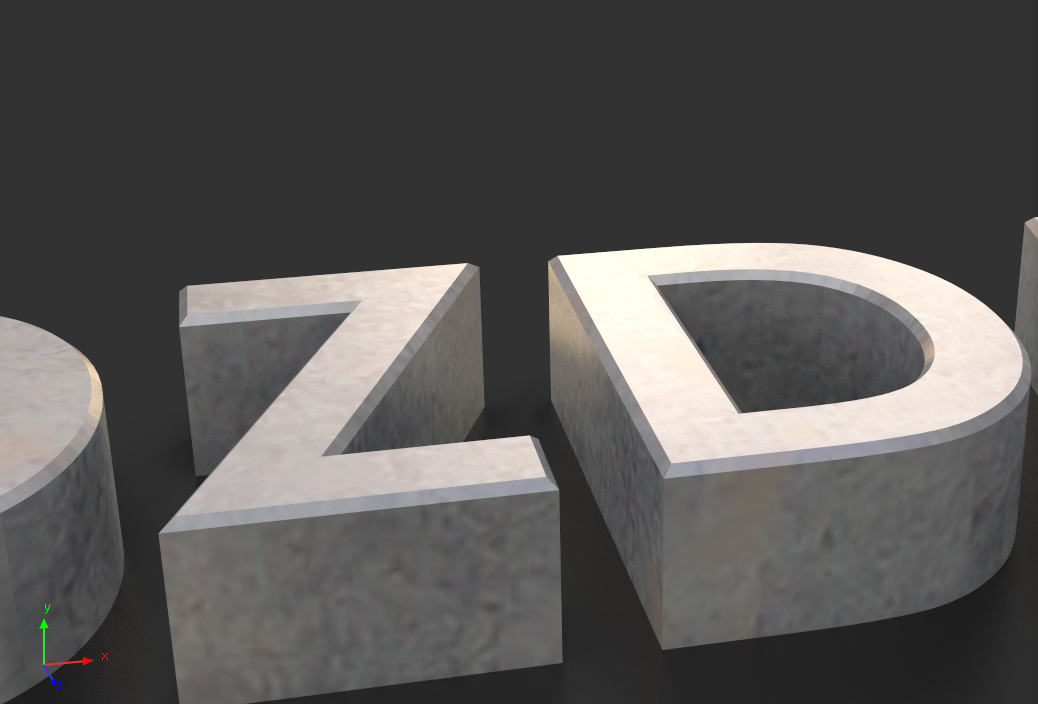

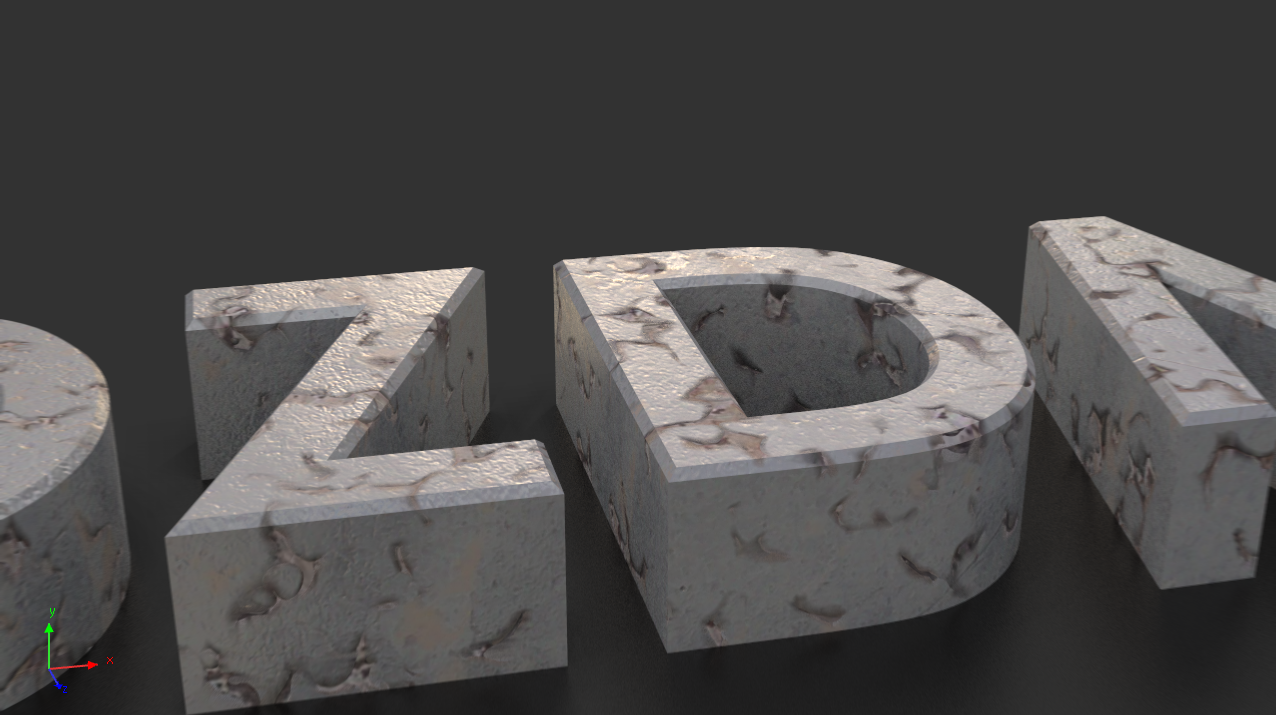

6.0 假如这个角度不是很直观的话，我们看图1-6和图1-7的前后变化，会发现，加了黑白高光贴图后，模型材质的高光会从模型全部拥有高光，变成黑色贴图不显示高光，白色部分显示高光。如图：无高光贴图1-6，高光贴图1.7

图1-6

图1-7

“高光”的用法，大家可以继续深挖，像以前我使用3DMAX做室外效果的时候，那时候的水渍马路，就是利用黑白高光的原理去实现的。如图：1-8

图1-8

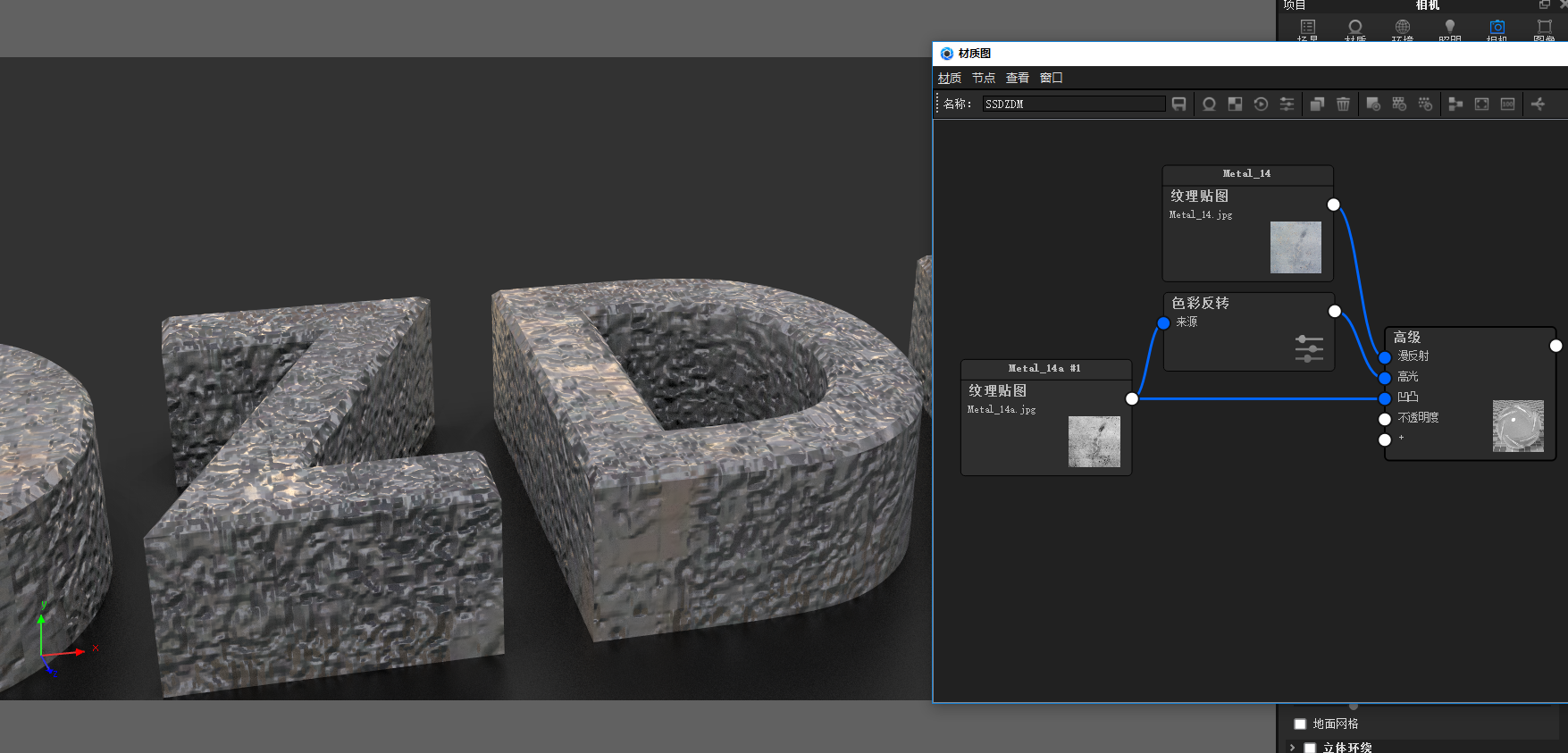

7.0 接下来我们来做“凹凸”我们直接将黑白贴图的白色圆点拖到高级材质的“凹凸”圆点。

我们发现模型就出现了凹凸变化。只不过参数设置的比较高。大家可以将凹凸参数降低。接近视觉合理。如图：1-9

图1-9

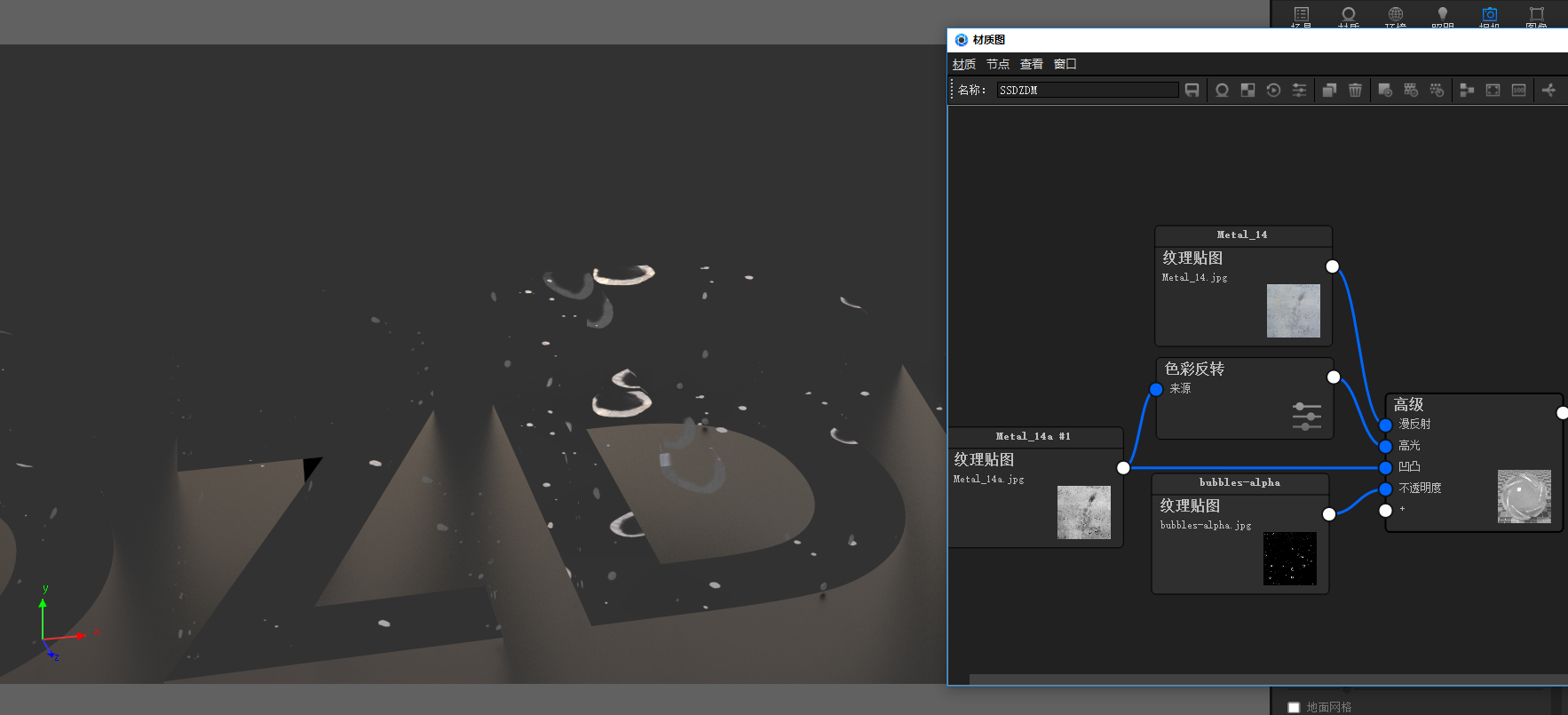

8.0 我们再试试“不透明度”的作用，不透明度和高光凹凸贴图一样，需要的是黑白贴图。我们随意拖进来一个黑白贴图，链接到不透明度看看。如图：2-0会发现黑色会导致模型透明甚至消失。而贴图白色部分则会留下来，显示在模型上。所以大家要记住贴图黑消白留。

图2-0

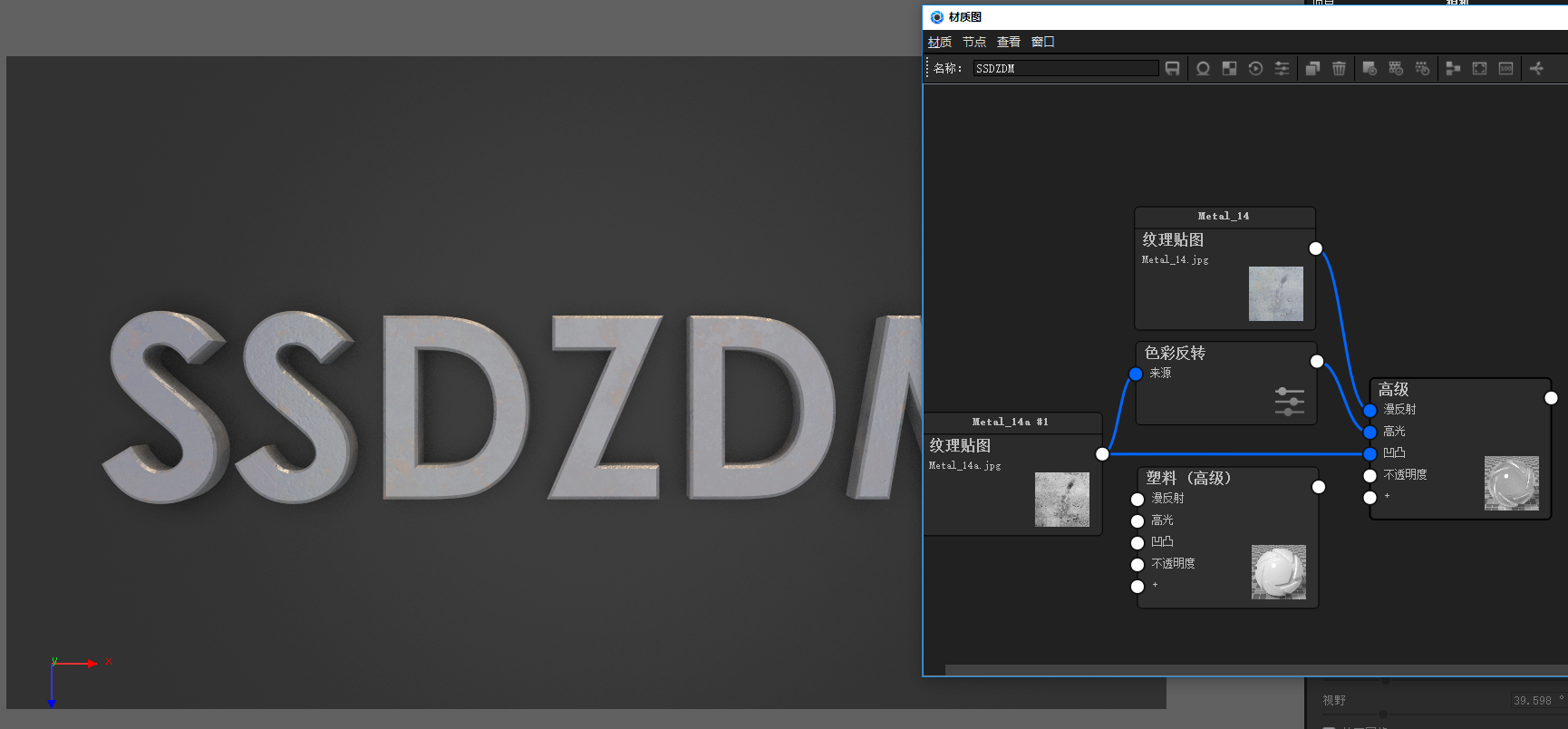

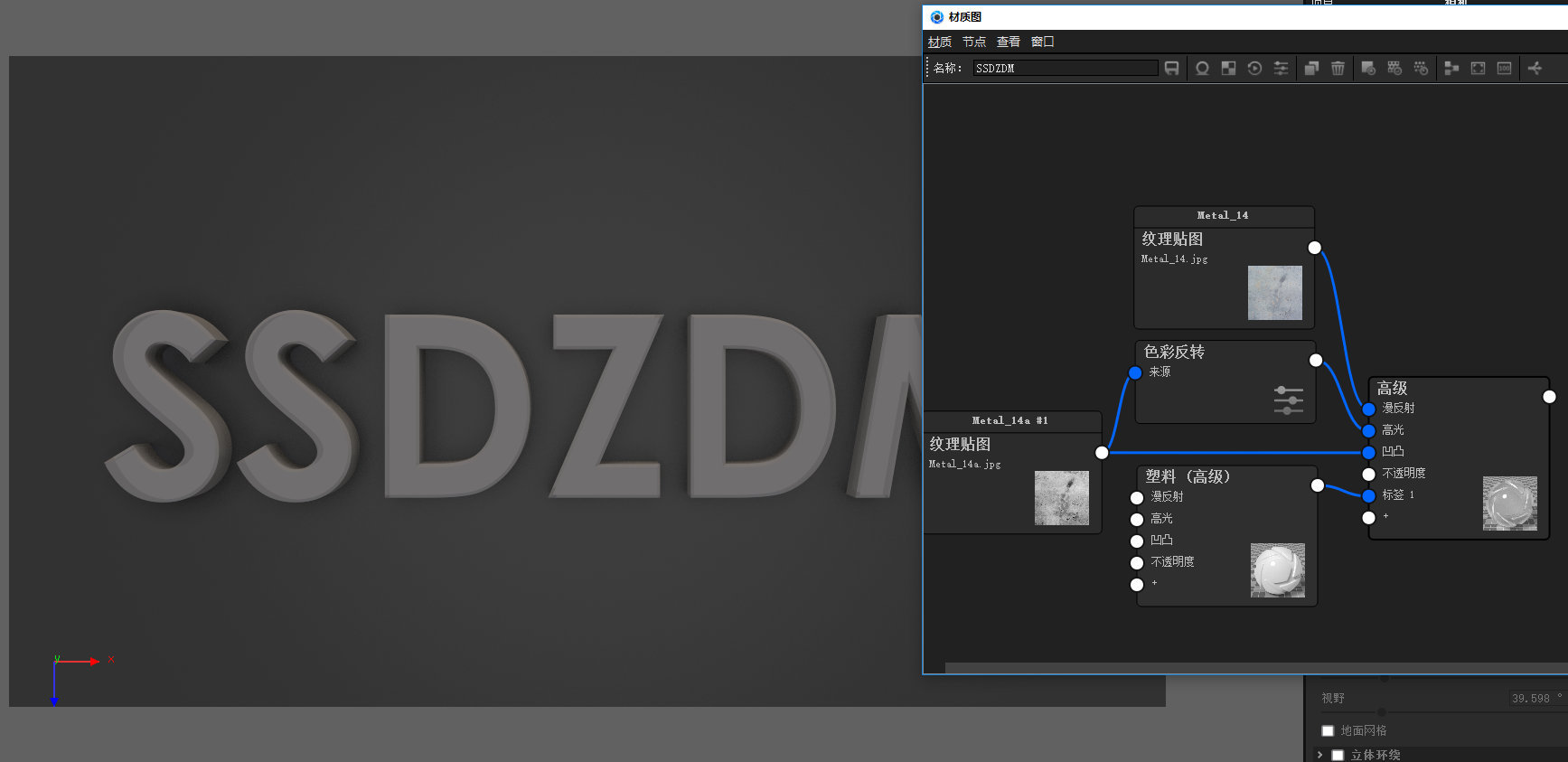

9.0 那么我们先取消高级材质的不透明度贴图，我们右键节点材质图窗口，新建一个塑料高级材质。这个时候先不链接，我们看图2-1。

图2-1



我们把塑料（高级）链接到高级材质的“+”选择标签。得到图2-2的效果。大家发现塑料（高级）材质链接成标签后，覆盖掉了原来的高级材质。

图2-2

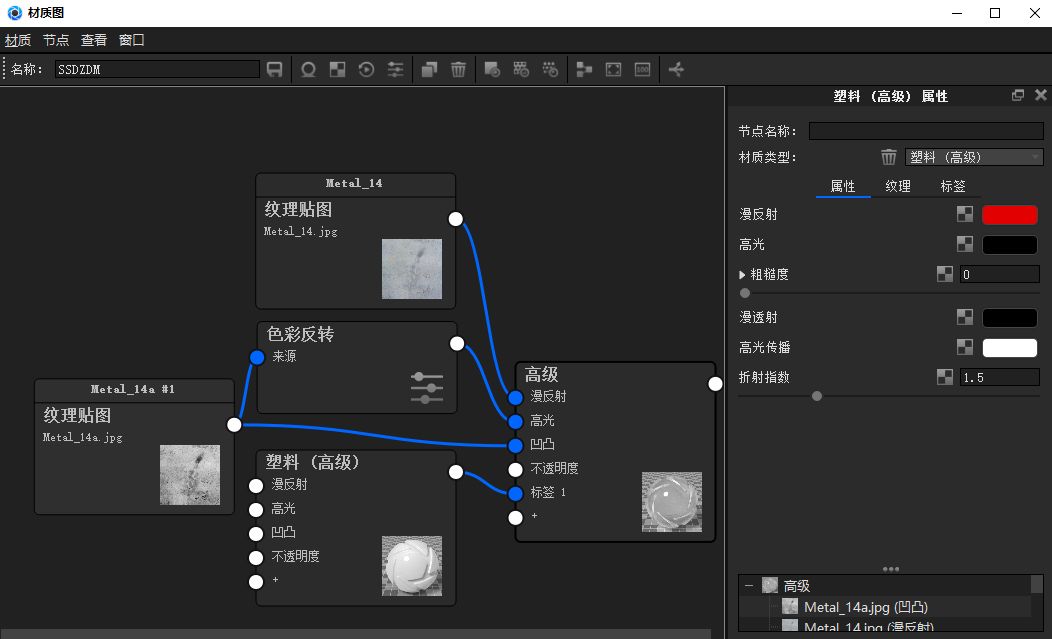

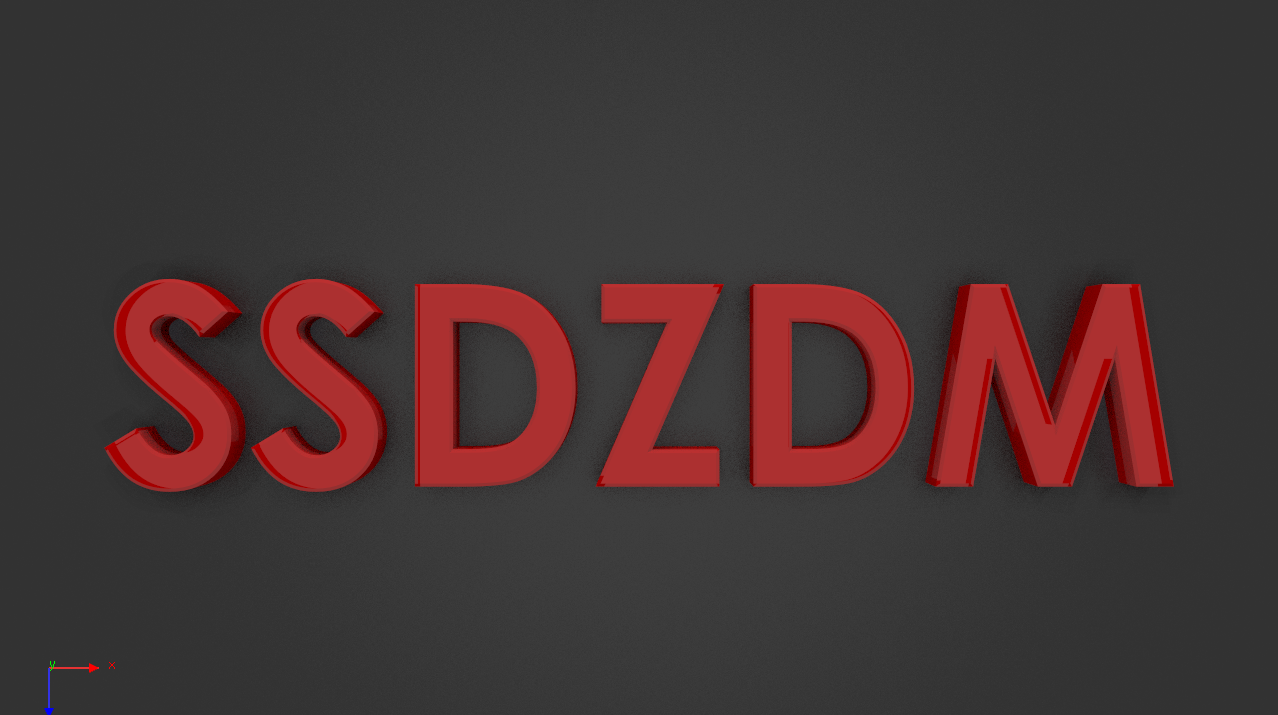

10.0 接下来我为了更好的演示效果，我将塑料（高级）材质设置为红色。如图：2-3 2-4

图2-3

图2-4

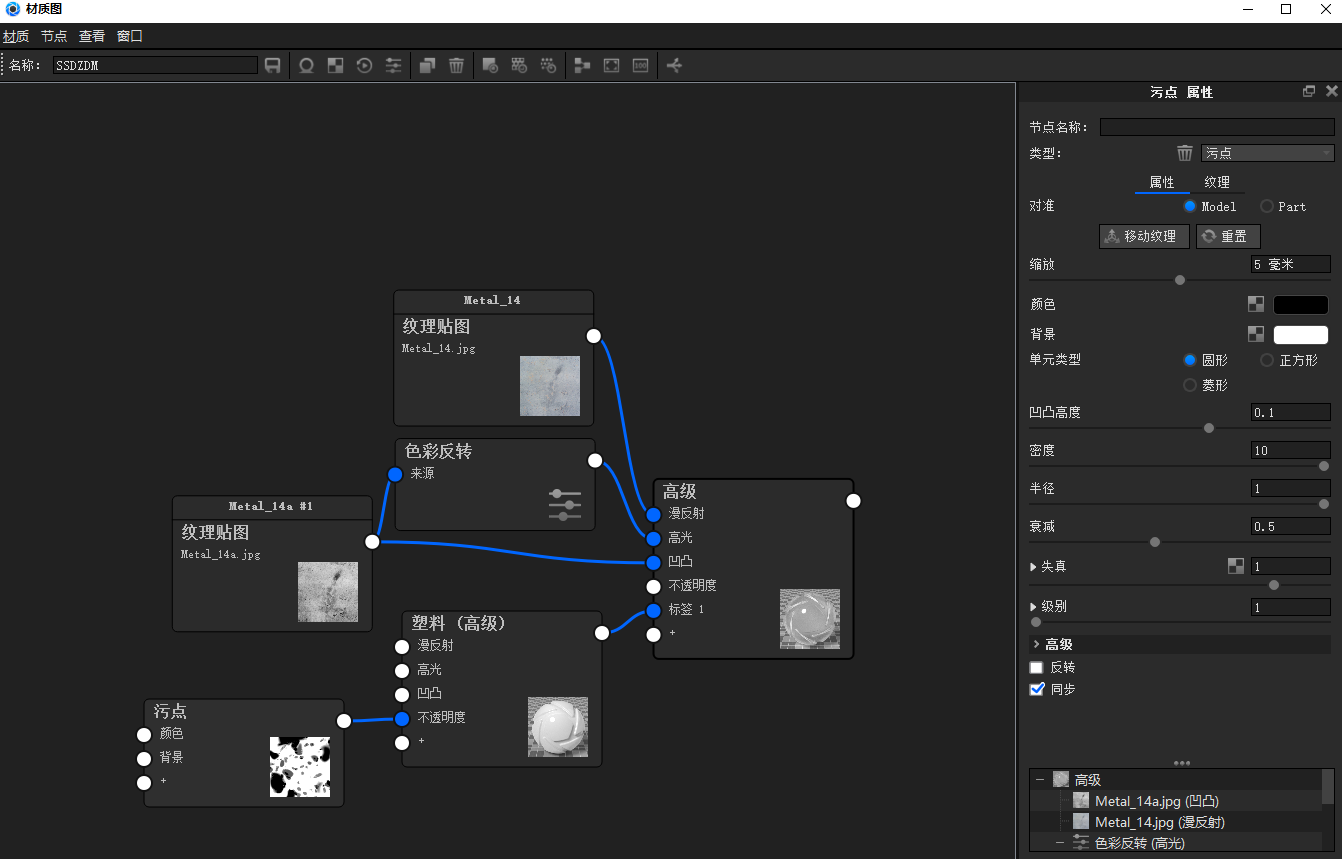

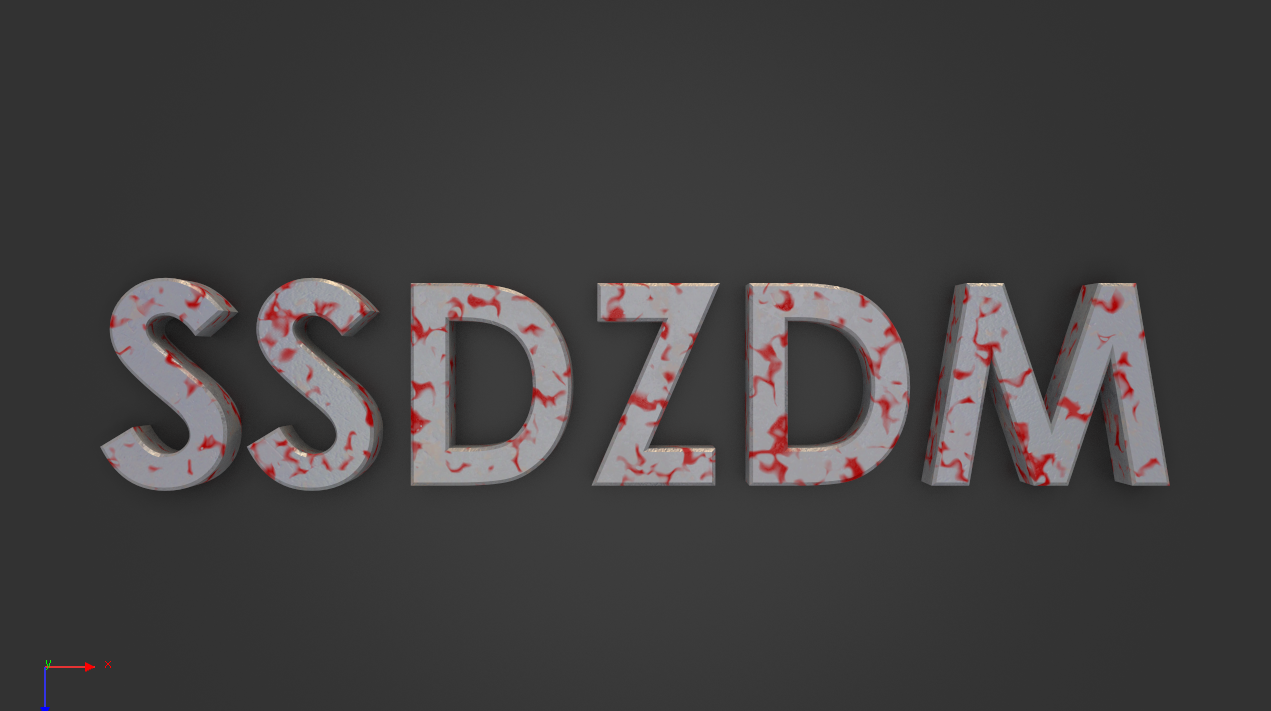

11.0 我们现在右键材质图窗口，新建纹理，黑白污点。将污点链接到塑料（高级）节点的“不透明度”的节点上。我们在设置好污点的参数后，得到如图：2-5，2-6，2-7的效果。大家会发现我使用污点黑白贴图，将塑料（高级）材质原本全覆盖的红色，变为部分覆盖，原理就是利用黑白不透明度贴图的原理，使用贴图的黑色部分将塑料（高级）材质大部分红色给消隐掉，并显示出高级材质的效果。

图2-5

图2-6

图2-7

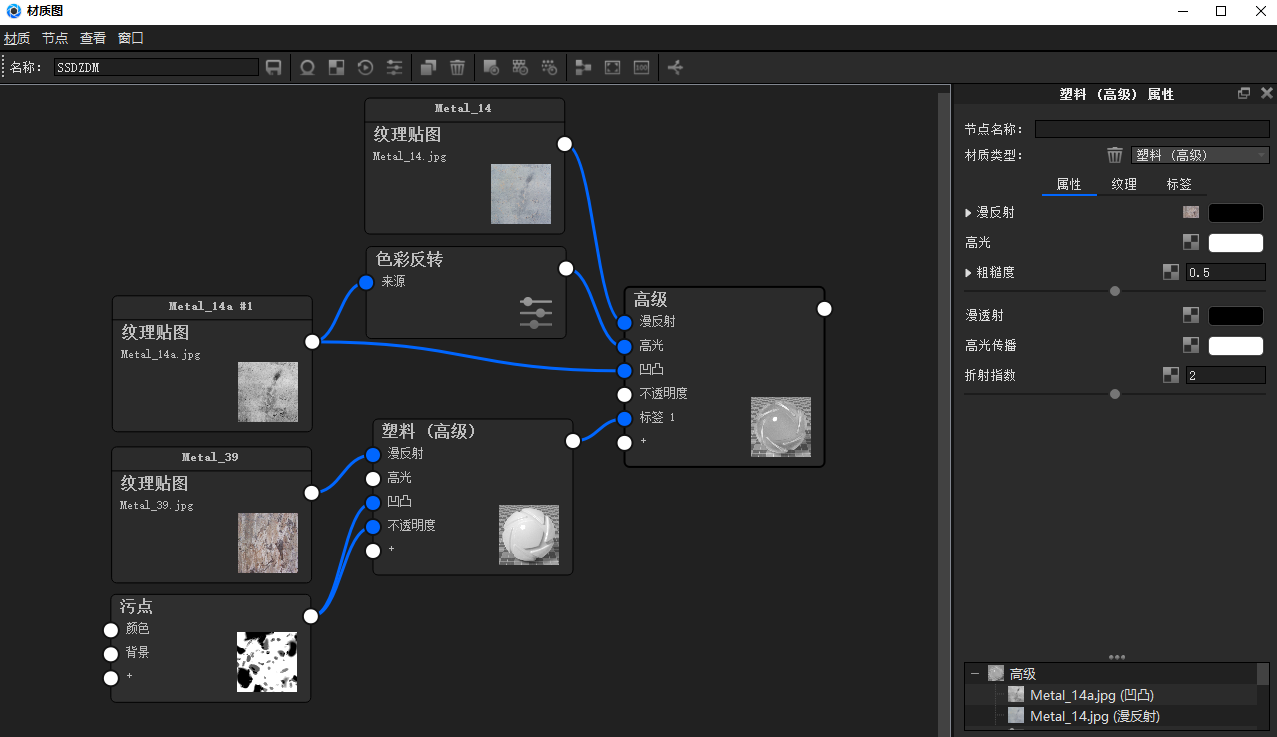

12.0 到这里不知道大家能不能明白一些节点材质的逻辑和思路了？希望大家多理解。现在我们继续往下面走。到了这一步，为了让红色部分变成我想要的效果，我继续将污点链接至塑料（高级）材质的“凹凸”位置。再拖进一个金属表面贴图，链接至塑料（高级）的“漫反射”位置，并都设置好参数。效果如图2-8，2-9，3-0

图2-8

图2-9

图3-0

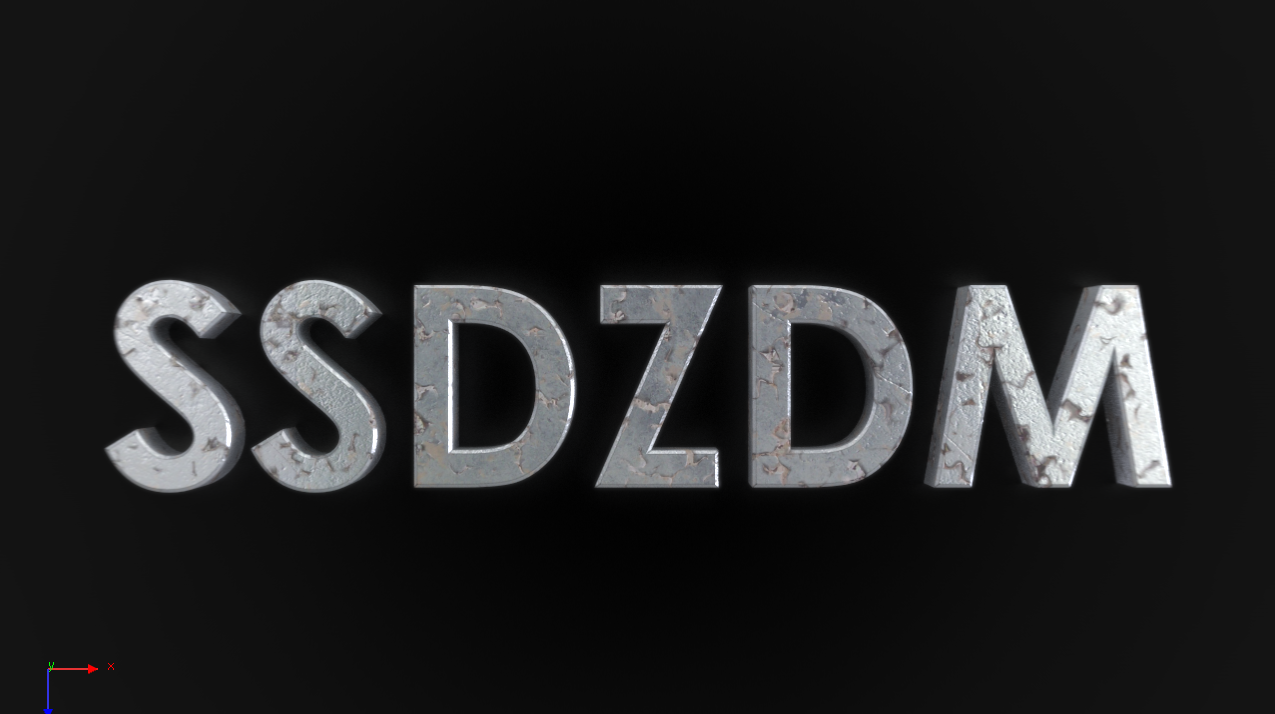

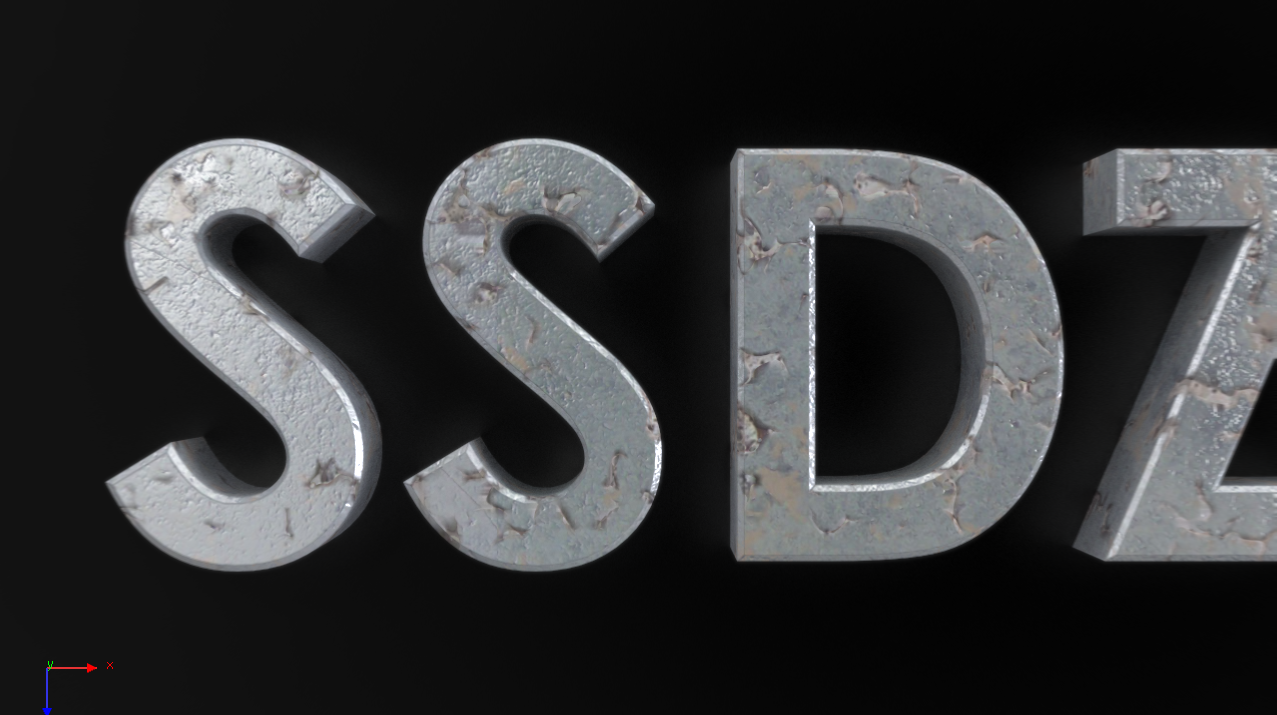

13.0 最后，设置好灯光环境，微调材质细节，得到最终效果图。如图：3-1，3-2，3-3

图3-1

图3-2

图3-3

总结：本文的初衷是想教那些还没理解keyshot节点材质的初学者，keyshot的节点材质逻辑，相对还是比较简单，毕竟材质图窗口里，就那么点功能，大家挨个试试也就知道哪些能，哪些不能，哪些功能材质，纹理都有什么作用。

本文的逻辑就是从头到尾，挨个说明这个是什么作用，原理，为什么要这么做。大家多思考，多举一反三。
