实例讲解：平面设计中的网格系统，怎么用？

前言

网格系统，其实是我们做平面设计排版时的效率工具。不过新手设计师，在初次接触“网格系统”这个概念时，略显生涩难懂，导致有初学者会提出「平面设计是否都遵循网格系统设计？还是说突破，或者相结合?」这样的问题。

当然问题的答案，也并非简单的突破，或相结合。我在准备动手撰写回答之前，脑中浮出了两个问题：①为什么会出现网格系统？②该如何建立并使用网格系统？我想，只要把这两个问题解决了，初学者的疑惑也就迎刃而解了吧。

本文作者： @酷coo豆，知乎首发地址：https://zhuanlan.zhihu.com/p/37392801

公众号：followdesign（平面设计学习日记）转载请保留本段。

一、网格系统的出现

网格系统是平面设计理论中，关于版式设计的经验总结。产生于二十世纪初叶的西欧诸国，完善则于五十年代的瑞士。其风格特点是运用数字的比例关系，通过严格的计算，把版心划分为无数统一尺寸的网格，广泛应用于杂志、画册、门户网站、UI设计等平面设计领域。

网格系统的出现，其初衷是为了解决图文混排的效率、及美观问题。特别是针对大篇幅、多页面的报刊、杂志、图书、画册的排版时，运用规范的网格系统来编排内容，工作效率将大幅提升；并且可以轻松的创作出「严谨而富有节奏」，充满「理性之美」的版面视觉效果。

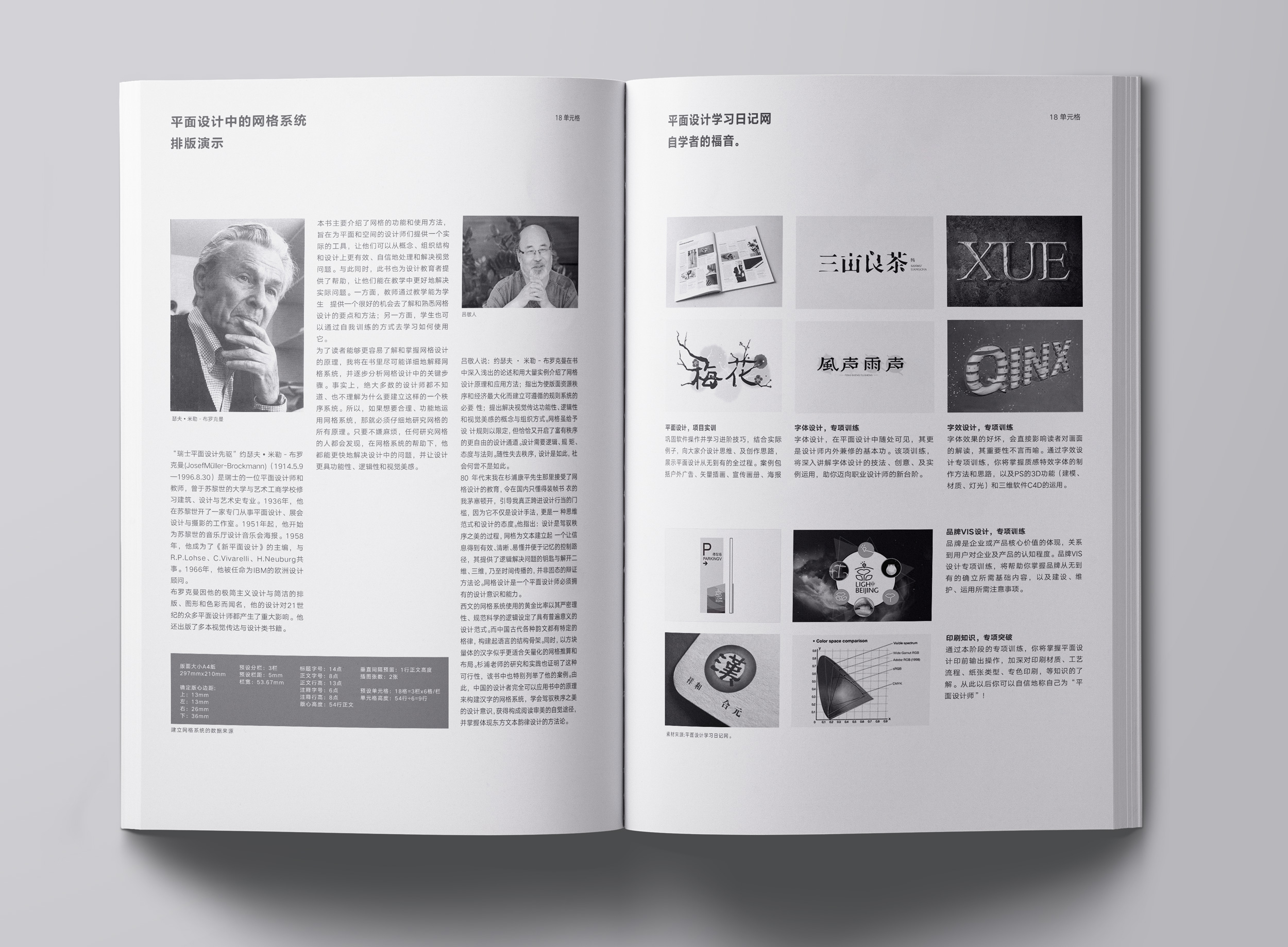

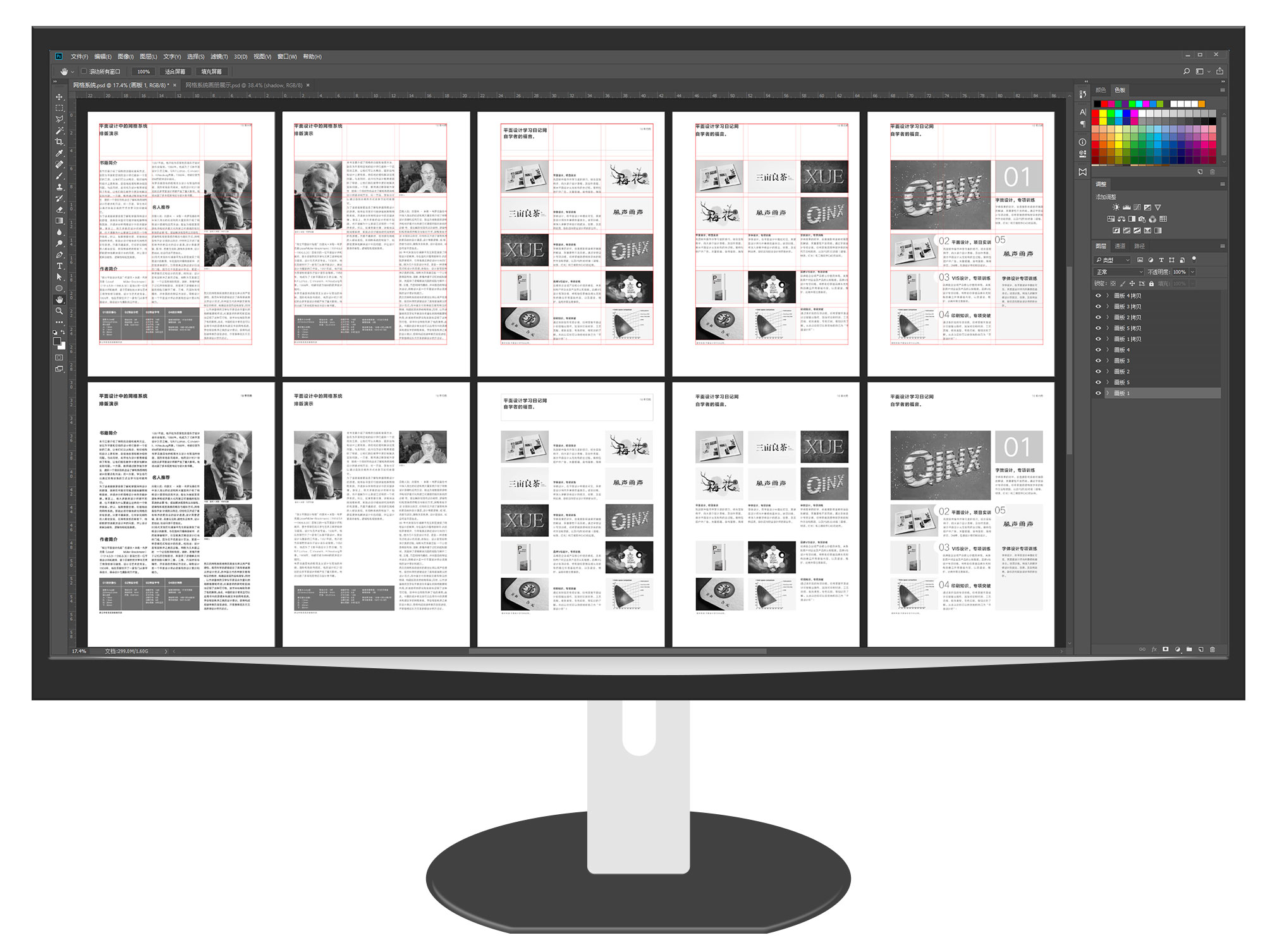

△利用网格排版的画册，严谨而富有节奏，充满理性之美

“美”也可以独具创意的抽象之美，或者是脑洞大开的超现实之美。查看我的往期文章《汇总常见的平面构成形式》，探索平面设计的更多可能。

二、网格系统的应用场景

按照《平面设计中的网格系统》原著的大意，待编排的元素通常是已经处理好的图片与文案，图片偶尔需要适当裁剪。在这样的一种场景下，编排的效率、以及美观，是设计师首要考虑的因素，而对创意涉及得并不太多。

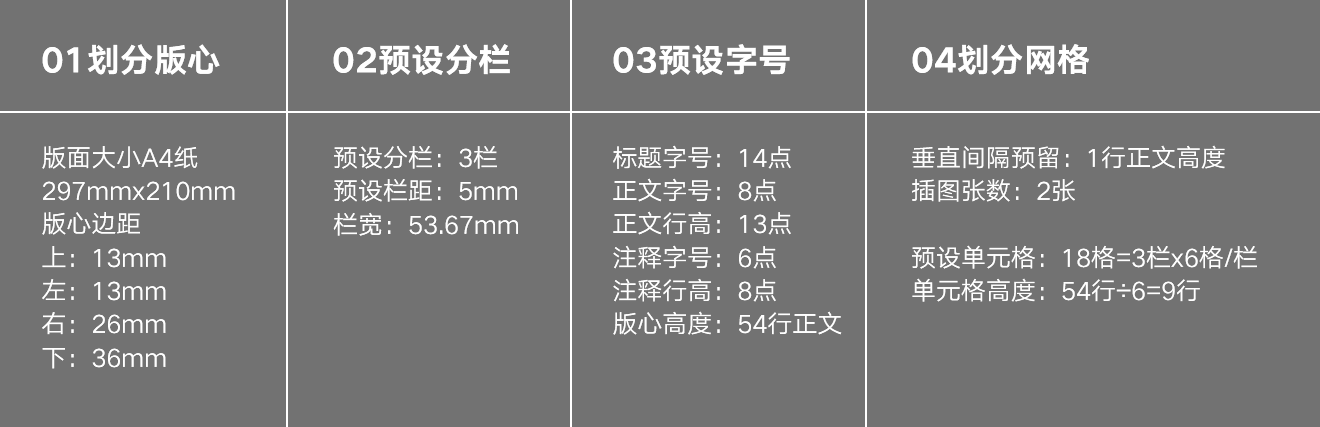

△@酷coo豆写下的，网格系统的5条核心总结

文字主要有：标题、正文、注释，三种不同用途的文字。而图片囊括：表格、插图、图形一类的视觉元素。这是建立一套网格系统时的最主要依据，比如单个页面的插图较多，则网格系统的单元格数就不能太少。

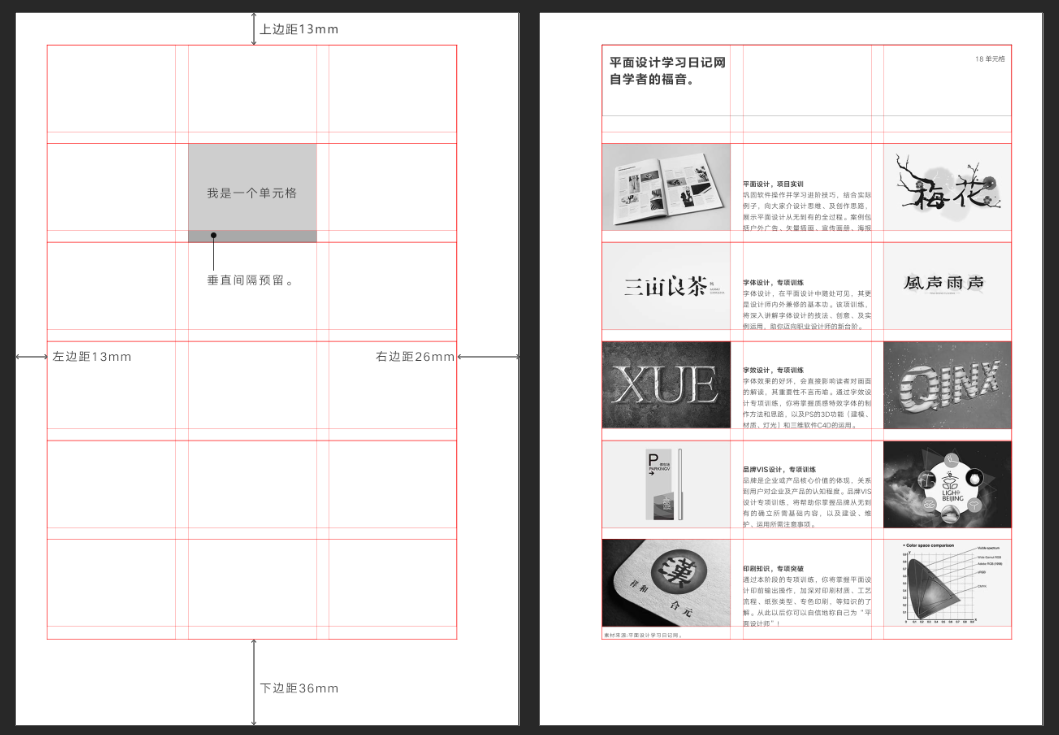

△网格系统排版示范，展示方案1

三、动手建立网格系统

建立网格系统的第一步是确定版心，再确定分栏（分为1栏、2栏、3栏...），然后预设正文字号和行高，以确定版心高度有多少行正文。最后，以展示图片多寡确定单元格数。以A4纸的版面为例，建立一个18个单元格的网格系统，其步骤如下。

①划分版心

根据纸张的物理尺寸，确定版心与纸张上、下、左、右边缘的距离。主要保证版心与四周的距离疏密有致，不太过拘谨，也不要太过宽松，易读、舒适即可。为了避免上下左右边距一致时的呆板，通常可以适当变换边距预留的比例，比如：左：右：上：下＝1：2：2：3，或其他比例。

另外，根据我的个人经验，以A4纸的幅面，开本外侧边距最少要有10mm以上，看上去内容才比较适宜。倘若边距太小，有种挤压透不过气的感觉。

在本例中，左、右、上、下边距分别设置为：13mm、13mm、26mm、36mm。那么得到的最终版心的尺寸就是：

=（297mm-上、下边距）x（210mm-左、右边距）

=（297mm-13mm-36mm）x（210mm-13mm-26mm）

=248mmx171mm

即：版心宽度171mm，版心高度248mm。

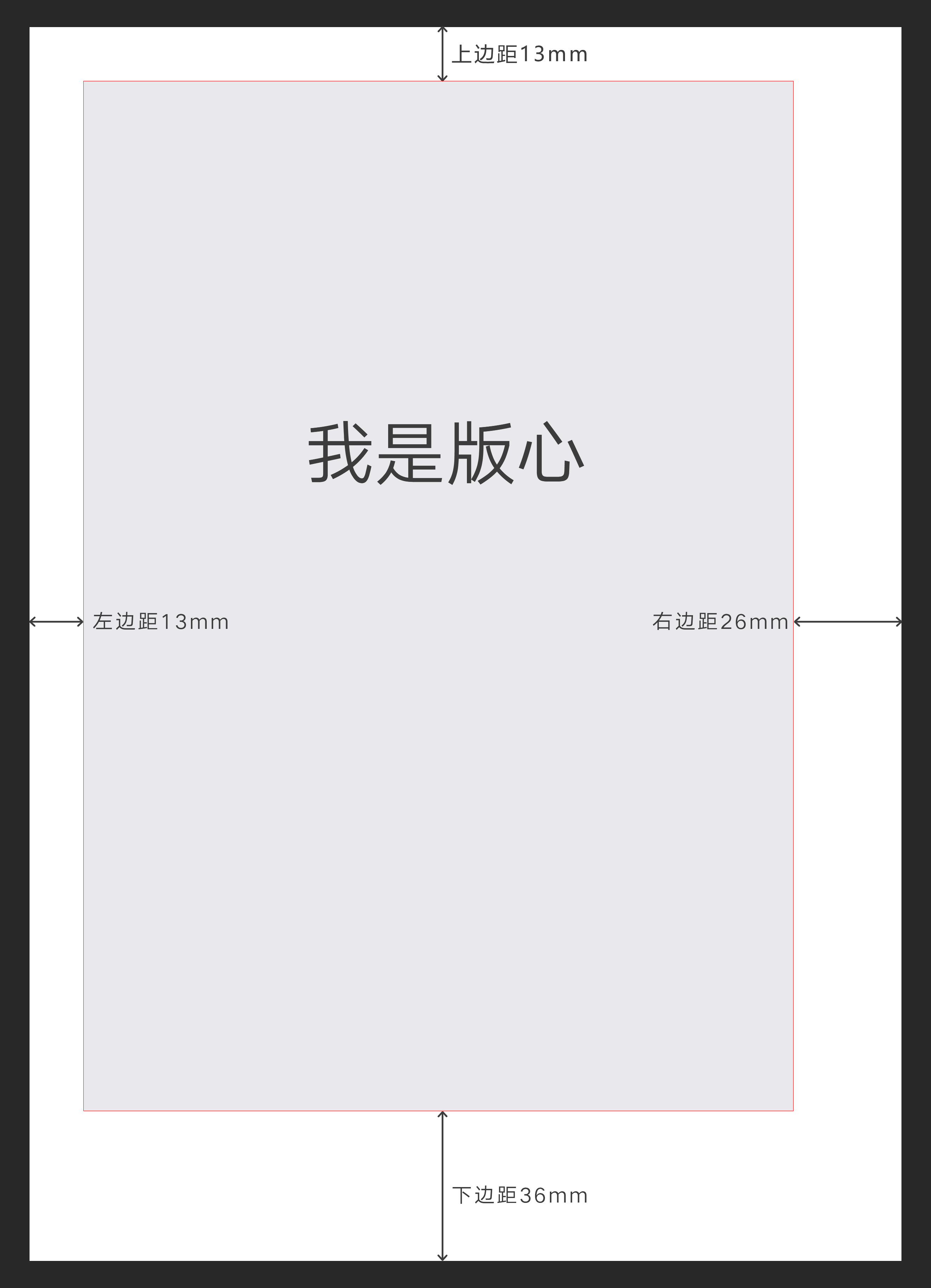

△第一步：划分版心

②预设分栏

主要确定分栏数、栏间距、以及栏宽三个数据。首先确定了分栏数，然后根据具经验预设的栏间距，接着栏宽也就可以通过计算确定了。主要依据就是，看起来要透气，一般而言A4版面分3栏，5mm的栏间距就比较合适，如果感觉太密、太疏，可以适当增减栏间距，这也是很灵活的。

如果A4版本分2栏，栏间距我可能会预设7mm或8mm，即使不合适在做调整也无妨，做平面设计就是反反复复的折腾，次数多了也就形成了经验，下次就能一下吃准。

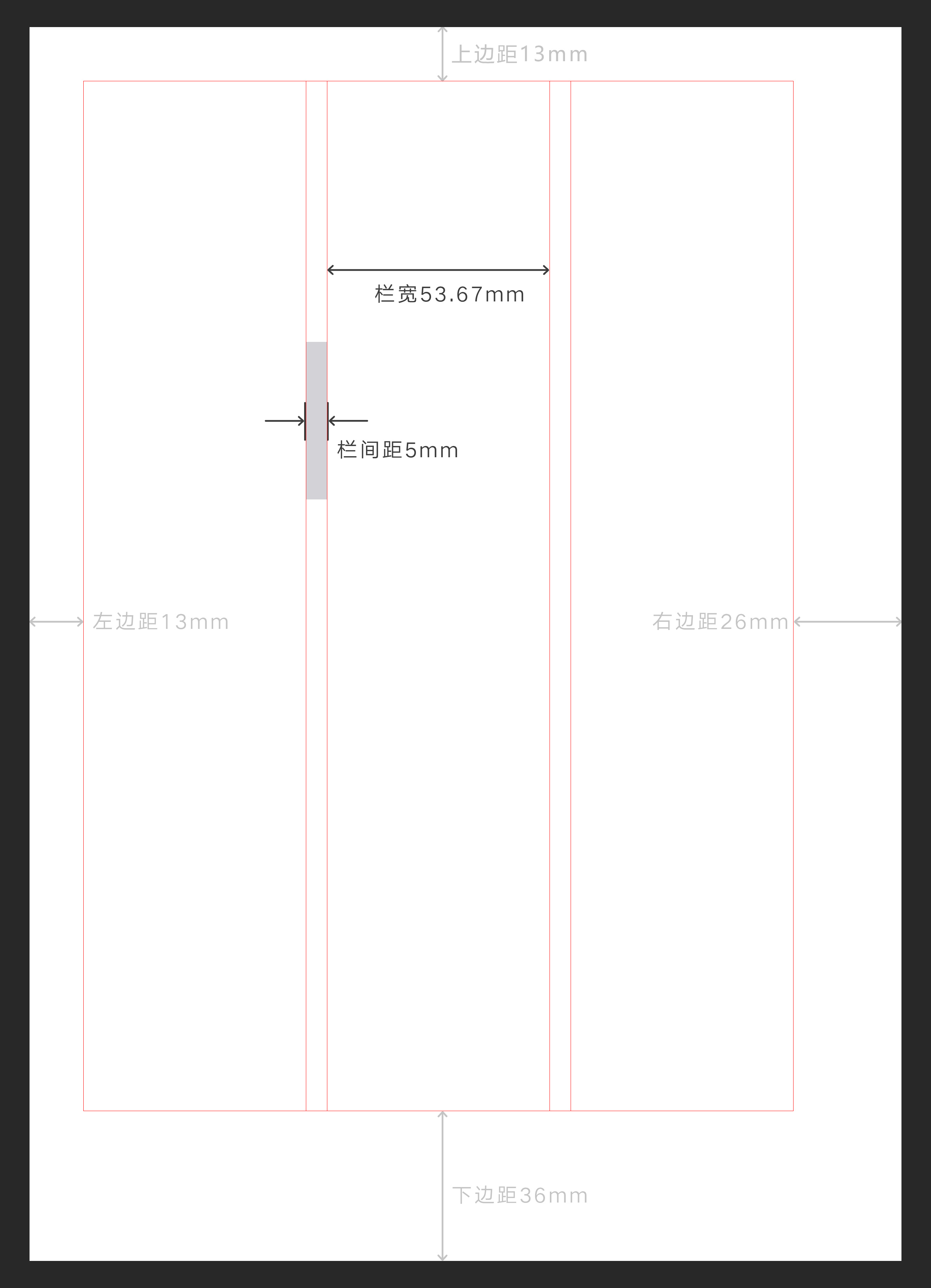

在本例中，分栏设为3栏，栏间距预设：5mm，那么得到的栏宽就是：

=(版心宽度-2个栏间距)÷3

=(171mm-2x5mm)÷3

=53.67mm

即：栏宽为53.67mm。

△第二步：预设分栏

③预设字号

在印刷品常规的排版中，字号以“点”作为单位，而一点约等于0.35mm。在本例中，标题字号预设14点，正文字号8点，正文行高13点，注释文字6点，注释行高8点。

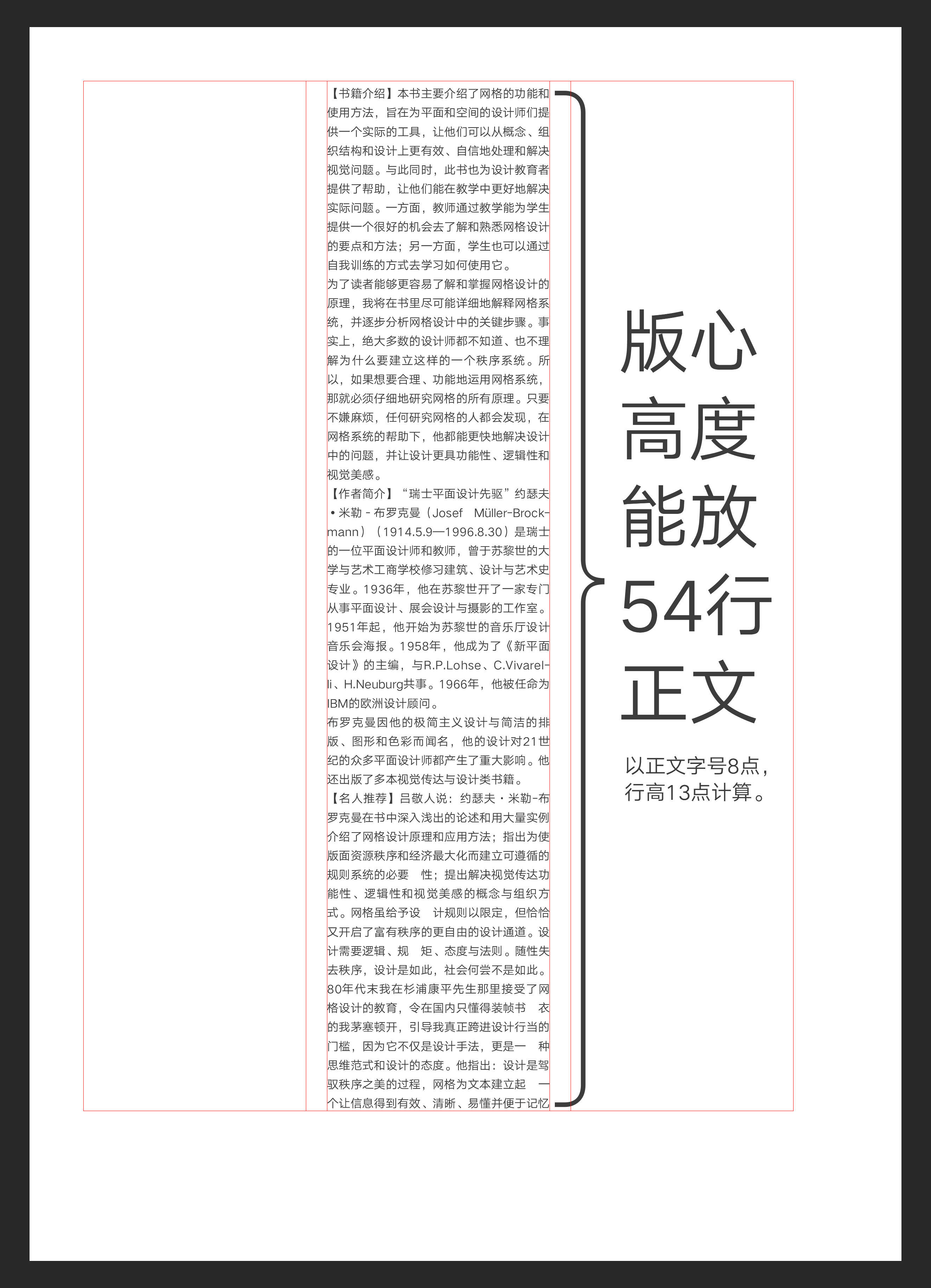

在本例中，版心的高度，就相当于54行正文的高度，这个数据可用于下一步划分网格备用。54这个数字的由来，计算如下：

=(版心高度÷0.35mm/点)÷正文行高

=(248mm÷0.35mm/点)÷13点/行

=54.5行

54.5取整数，即54。

△第三步：预设字号

④划分网格

为了版面可以适应丰富的图片插入，在本例中，我们将整个版心划分为18个单元格，那么，此时的每一个分栏，就有6个单元格。那么每一个单元格的高度，相当于9行正文（以正文字号8点，行高13点计算。计算方式为：

=版心总共能放下的正文行数÷分栏的单元格数

=54行÷6

=9行

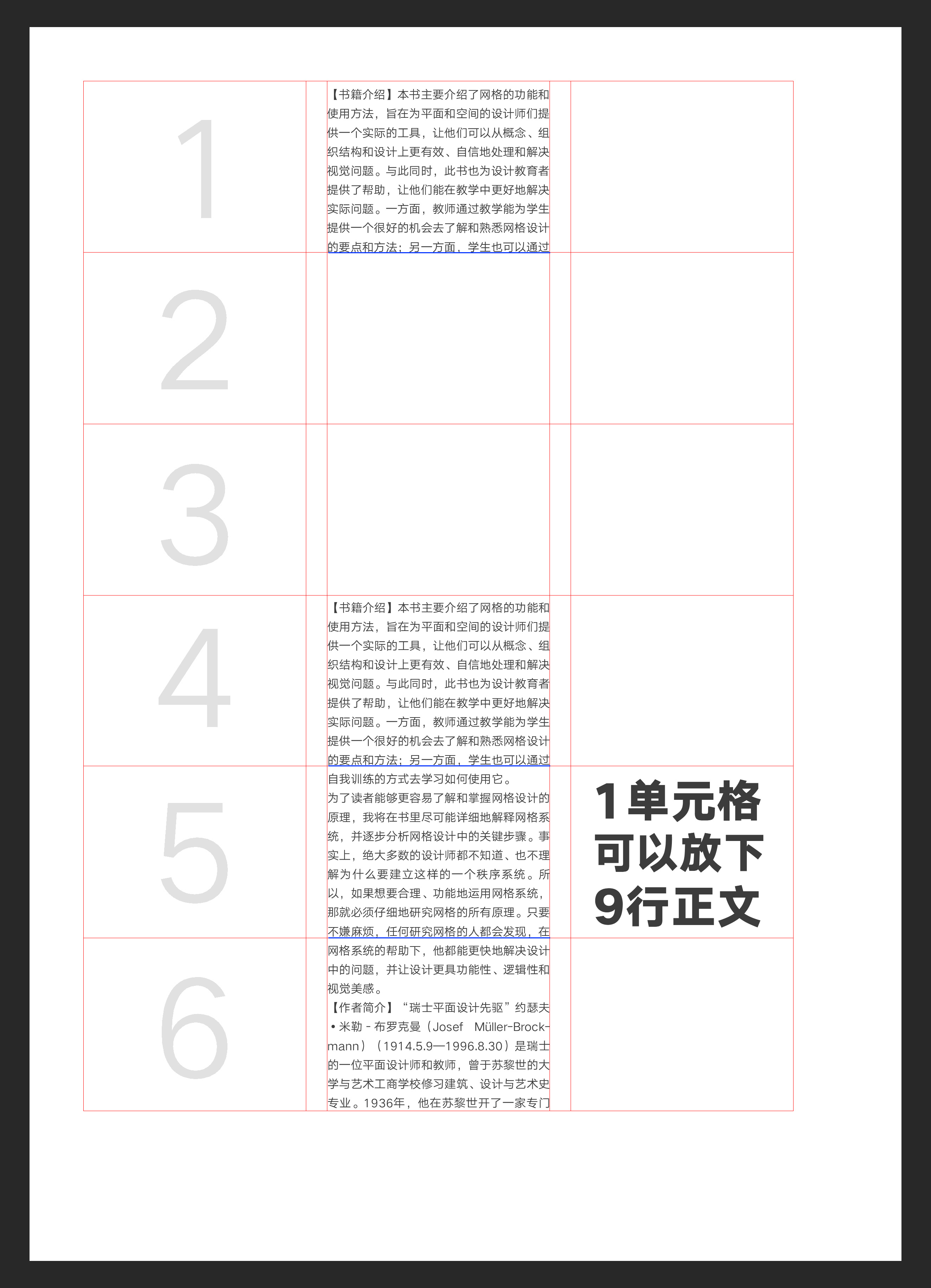

△第四步：划分网格

在划分网格参考线的时候，始终以一行正文高度为基础单位，数到第九行，即可拉一条参考线。如果一个页面需要插入的图片超多，这个网格还可以分考虑分为21、或24个。

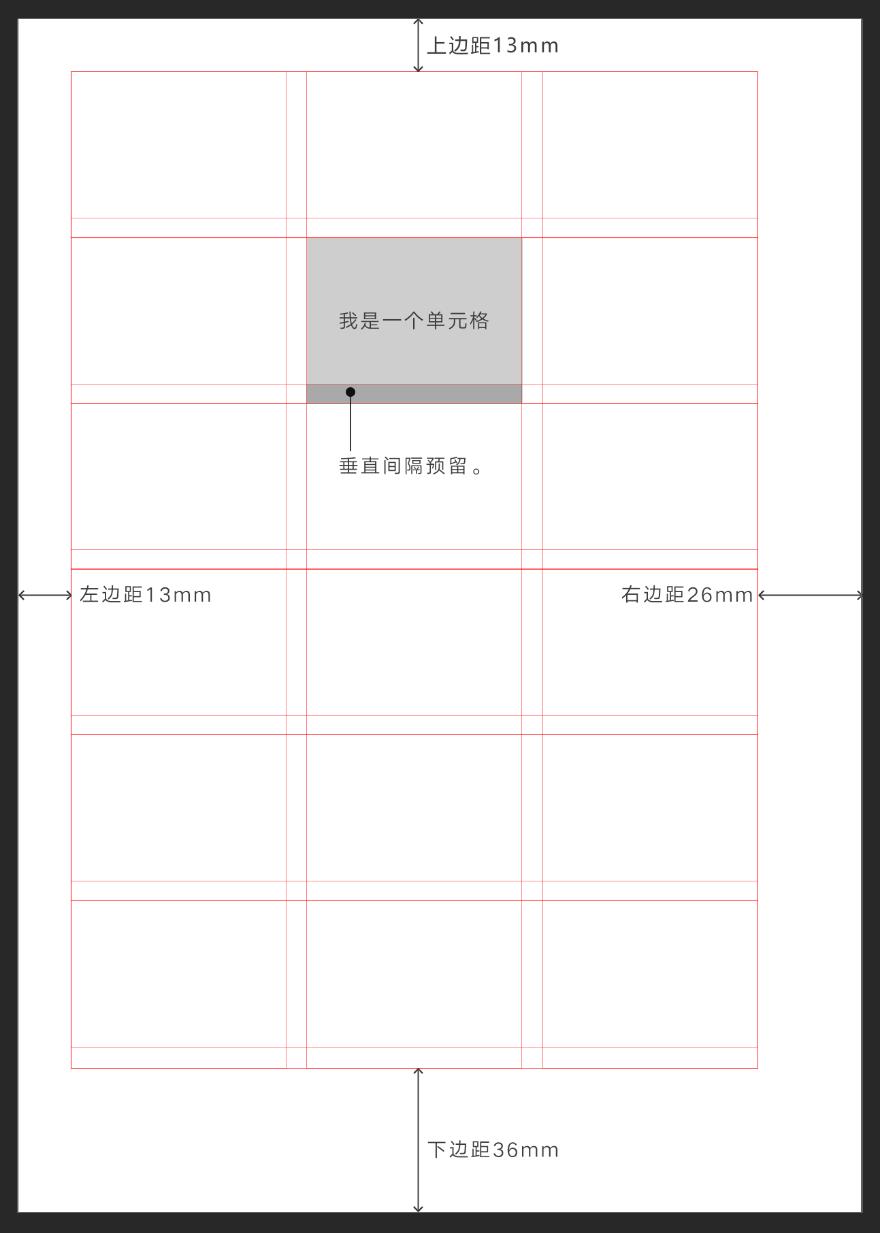

此时，我们再在单元格中，划分出1行正文高度的「垂直间隔预留」，用来放置图注文字。那么，最终得到的18格网格系统如下。

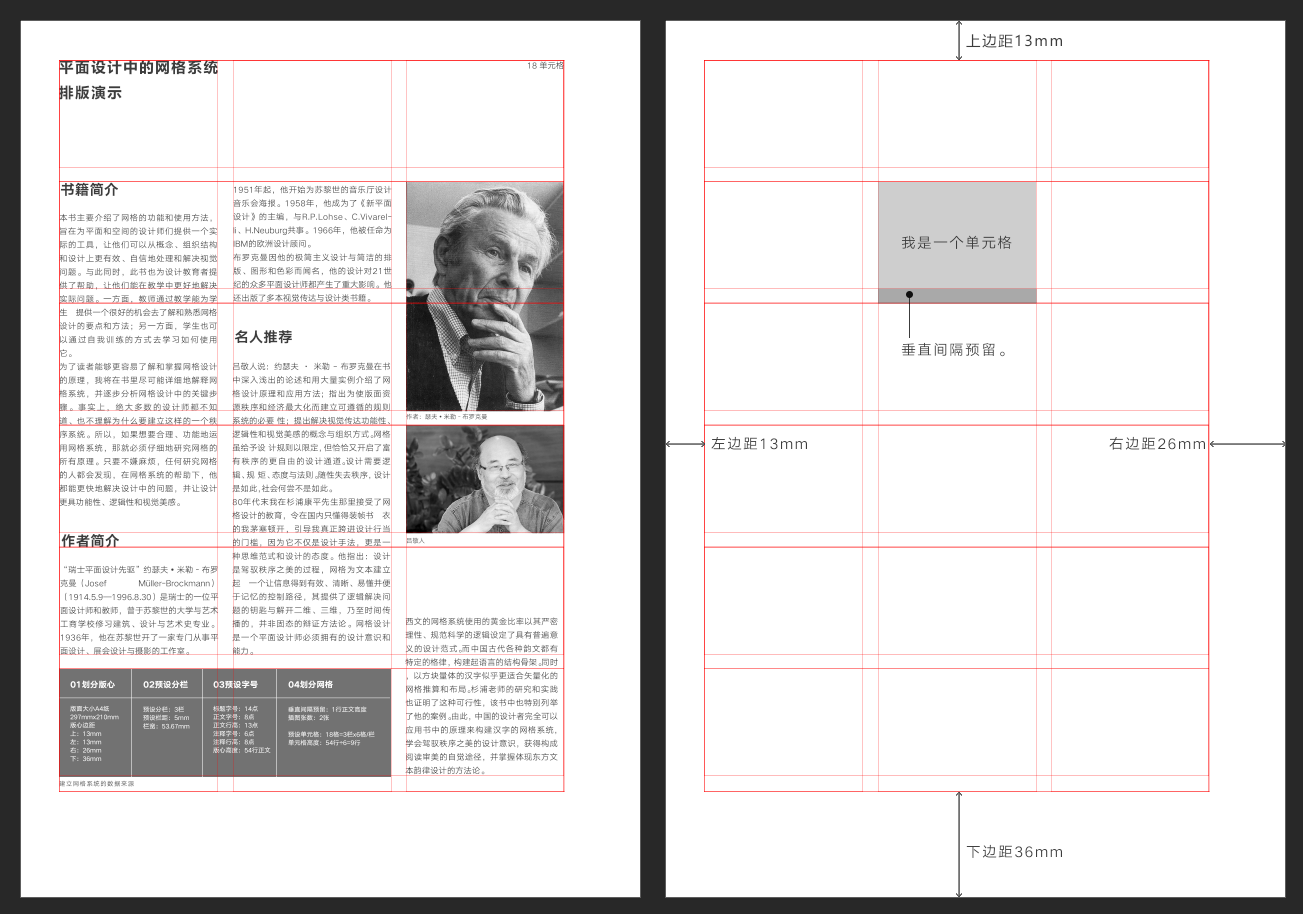

△18格的网格系统

这里的：「垂直间隔预留」，可以是一行、两行、三行的正文高度，且只能采用整数行。这是保证版面美观整洁的基础。

⑤在Photoshop中设置网格

不得不说，手动建立一套网格系统的确是比较耗费时间的，不过幸运的是CC2017以上的Photoshop，加入了“新建版面参考线”的新功能，在视图菜单中可进行设置。以前需要手动操作的，现在你只需键入关键数据，即可自动生成相应的参考线，这可真是大大提高了生成效率。

只要大家理解了上述网格系统的创建原理，这下便可以分分钟就能搞定。上文提及到的18格网格系统，对应的设置参数如下。（你能说出这些数据是怎么来的么？请在留言区，发表你的看法。）

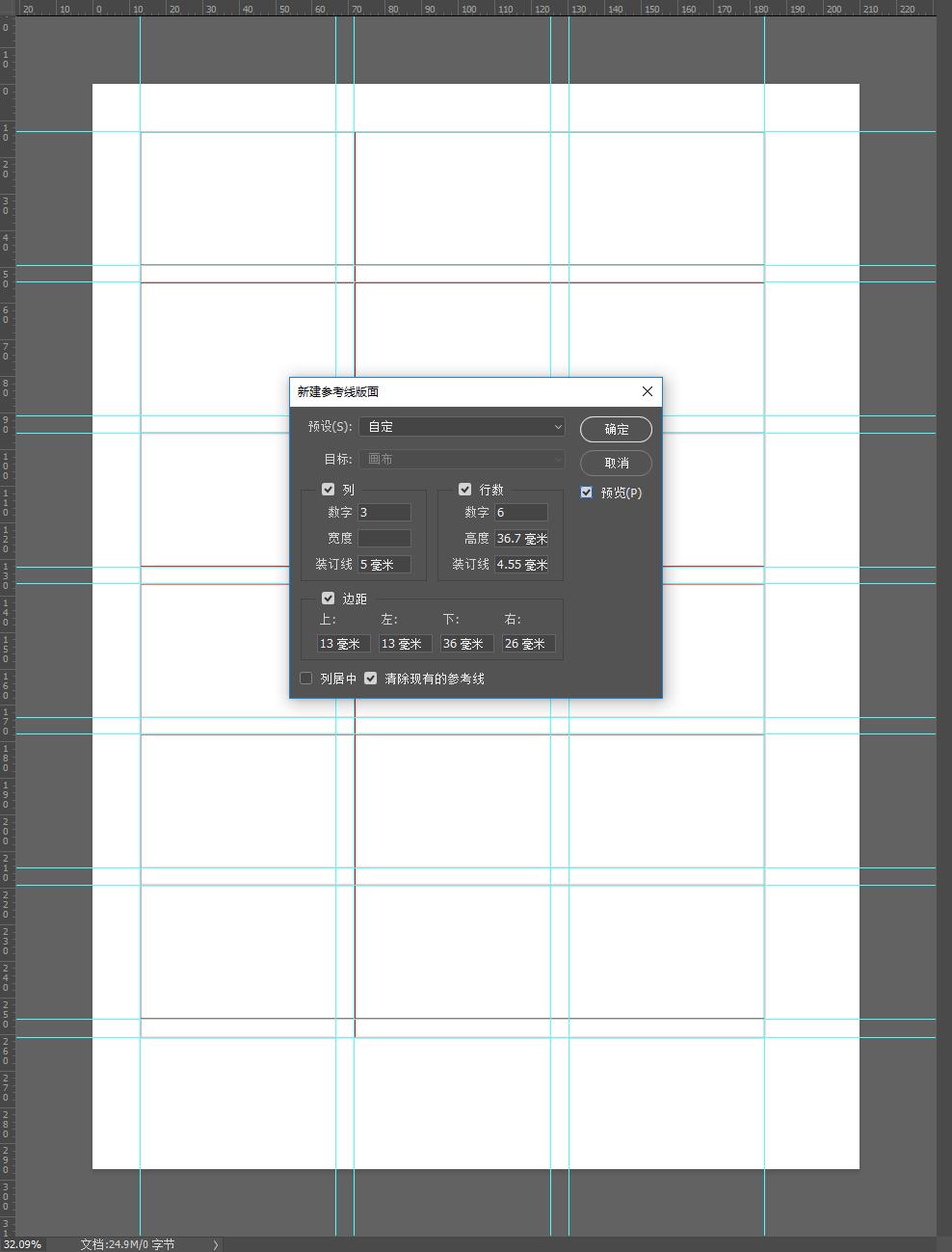

△在Photoshop中快速创建网格系统

⑥如何制作网格？

通过计算后，得到网格系统的具体尺寸，并拉出参考线。再配合参考线，用1px（单位为点时0.2点）描边的矩形，按照计算尺寸一个一个的拼接起来，然后组合所有矩形对象置于最低层，锁定图层，作为网格线，这便是我时常用到的技巧。

四、套用网格系统

网格系统建立好后，接下来就是把相应的文案、图片套入到网格之中。网格系统的精妙与美观之处在于：始终确保图片底边、顶边与文本行对齐。不同栏与栏的文字，其基线都处在同一水平之上，这就保证了版面在视觉上的统一整洁。在这里我就随便找了一些文字和图片，示范编排如下：

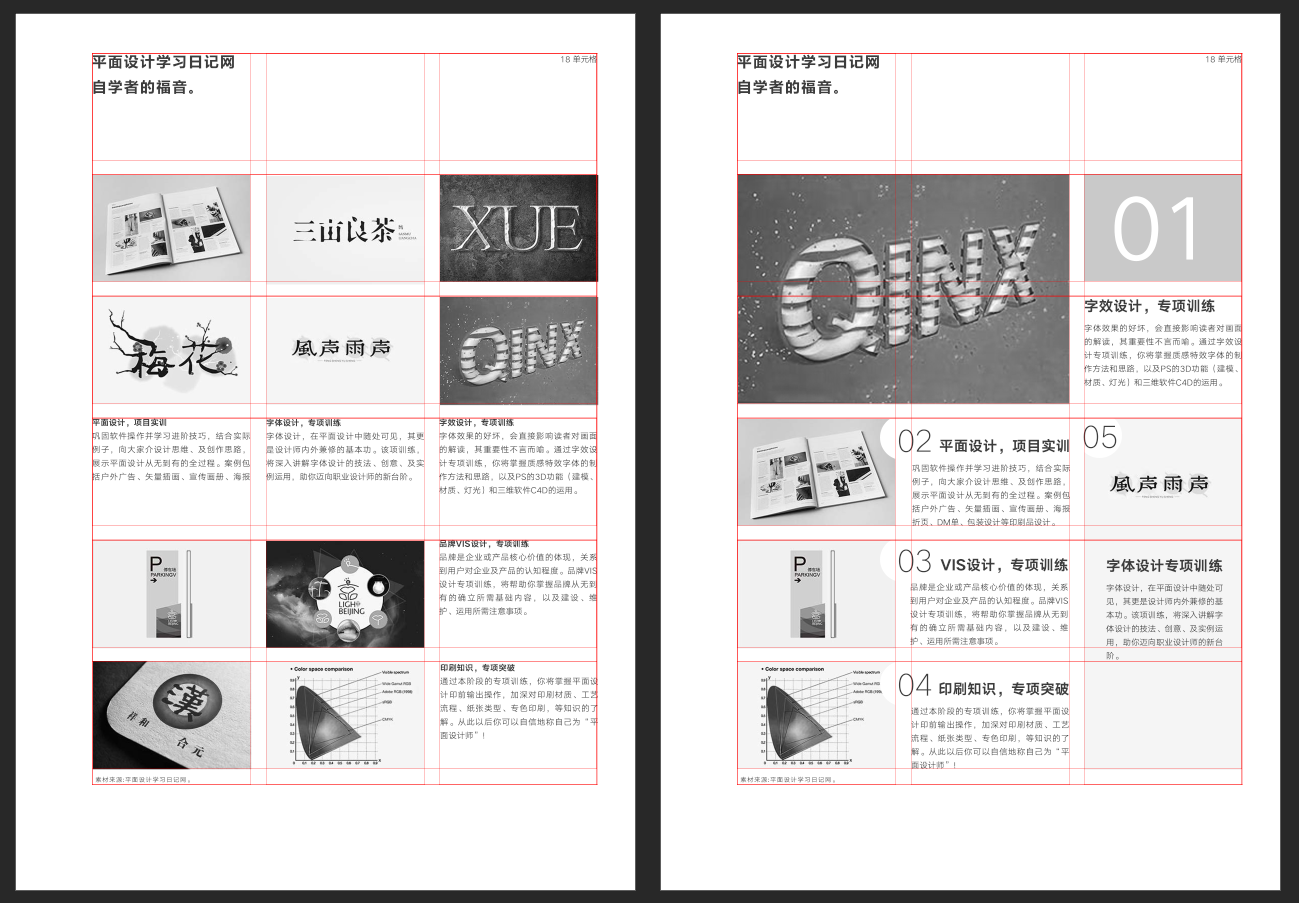

△示范1

这个页面，在网格系统的约束下，主要采用矩阵整列的方式对图文进行排版，形成了强烈的、理性的秩序感与节奏感，当然也会略显呆板。文案及素材来源于：平面设计教程页面，感兴趣的朋友可前往获取，并动手练习。

△示范2

我们适当的变换一下图文的交错顺序，或者放大某张图片，使其成为主视觉焦点，这种视觉效果又会发生微妙的变化。如果有合适的图片，也可做通栏的设计，整个画面将更具冲击力。

△示范3

最后这个示范，则是文字多，图片少的类型。在网格系统的约束下，全篇的文案分做3栏，大段的文章通过分栏排版，可以避免因一行文字过长带来的阅读疲劳感，适当的留白单元格，又会让整个页面，显得充盈而不拥挤。

五、总结

从@酷coo豆 给出的演示中，不难看出，“网格系统”其实就是一个非常实用的内容编排工具（参考线），示例中的18单元格的网格系统，就兼容了4种尺寸的图片，并且可以灵活的与文字做出不同的排列组合，并确保一定的秩序和美感。

△网格系统排版示范，展示方案2。

我们在做「平面设计排版」过程中，多少都会用到“网格系统设计”里面提及到的一些技巧和原则，但也并非所有的平面设计创作，都需要你去构建一套网格系统。毕竟平面设计创作，也不止于排版，更具创意的图像编辑、合成处理、创意字体、或形式感打造，也是平面设计的一个范畴。

倘若，你能熟练掌握这套“网格系统”的创建与运用规则，你便多了一个创作平面设计、或解构平面设计作品的思路，那有何乐而不为呢？

《平面设计中的网格系统》

查看书籍详情介绍：http://www.xxriji.cn/books/layout/102.html

最后，还是强烈推荐大家看一下《平面设计中的网格系统》原著，细心揣摩一下作者的细腻心思，你将从中收获更多。

六、福利：PSD文件免费放送。

如果你想要获取PSD源文件，用以研究学习，请查看下方网盘地址，下载完毕不要忘了给我点个赞哦。

△网格系统示范案例PSD文件分享

温馨提示：源文件包含多个画板，请用PhotoshopCC2017以上版本打开。

网盘：https://pan.baidu.com/s/1nwv1zmD

密码：xjhh
