SketchUp&和平展馆【少校-LA原创撰写】

文章简介：

SketchUp做模型有时候在于布线，线出来了，那么模型就出来了。关键是线能不能画出来呀，线、线、线，重要的事情说三次啦！

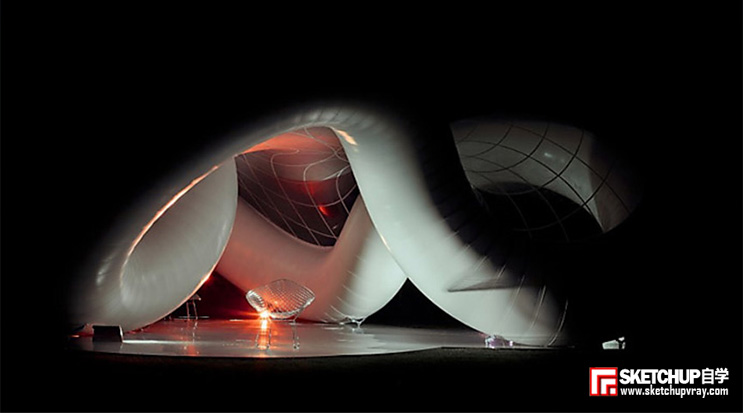

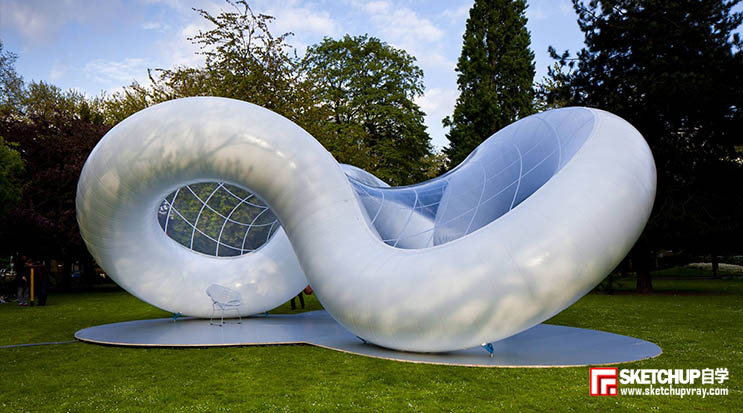

首先我们来看一下这个英国伦敦和平展馆的照片，可以看到造型十足。要想用SketchUp做出这个东西，好像不太可能。但是您可能低估了SketchUp的水平。

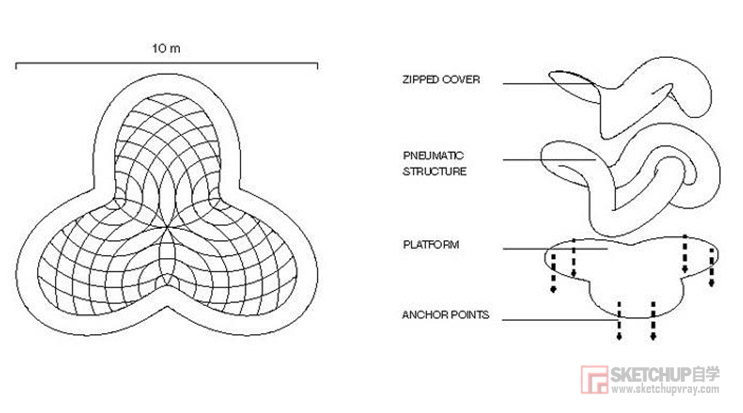

能常做模型最好能找到平面图，立面图和透视图。但大多数的照片只能找到一个透视图，非常幸运的是我们找到了一张平面图（如下图所示），这对于更好表达是很有帮助的。

操作步骤：

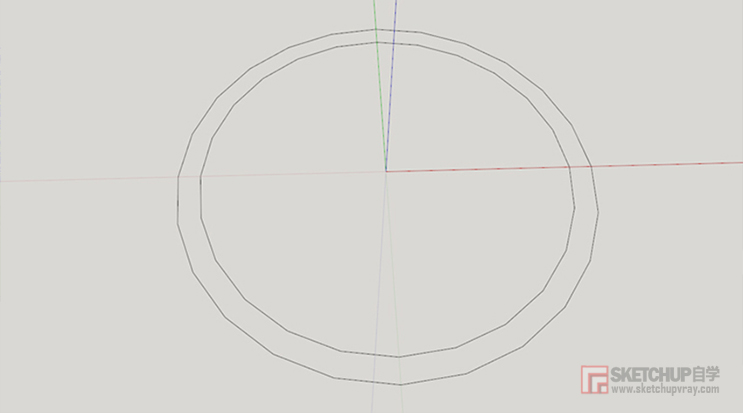

第01步：用圆工具画出圆，然后偏移出一个。形成两个同心圆。

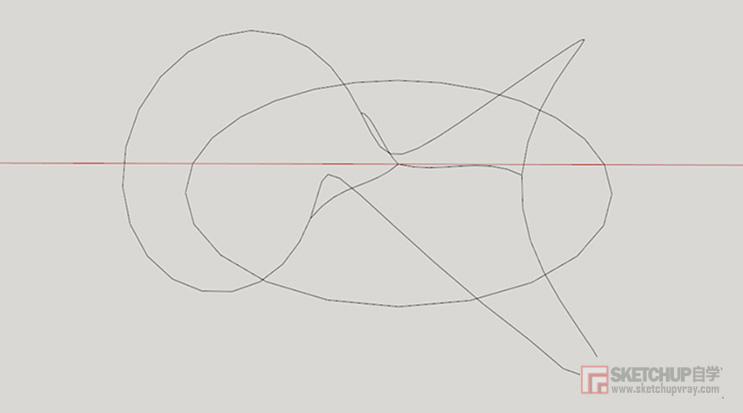

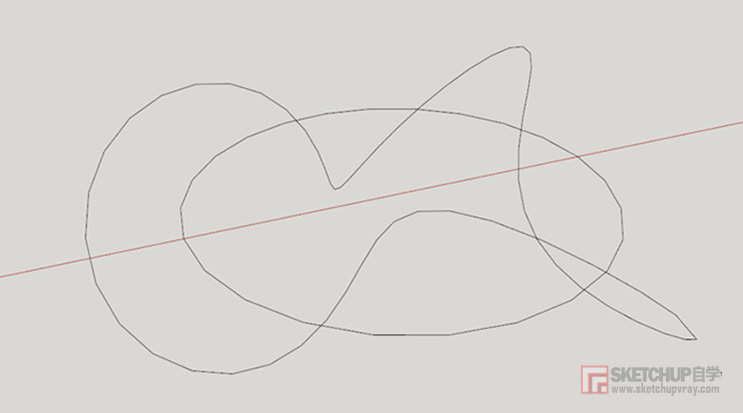

第02步：利用外面的圆然后进行螺旋布线，这个布线是用了插件（请查看我撰写的《Helix-along-curve（螺旋缠绕）》一文）各位SketchUp爱好者不要手动去画。

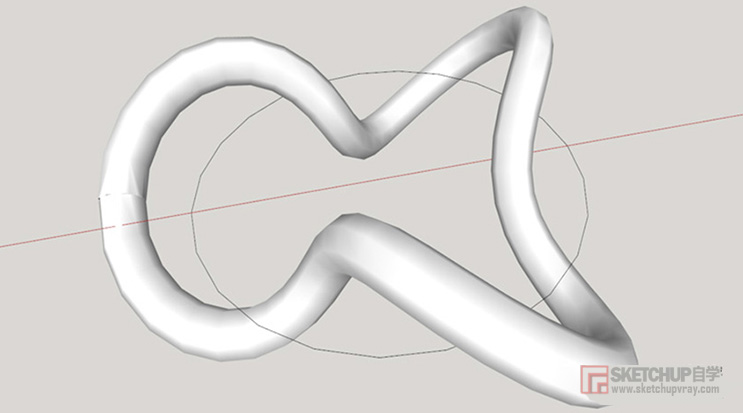

第03步：利用路径成管工具生成这个三维形体。当然，您直接利用《Helix-along-curve（螺旋缠绕）》这个插件也是可以生成的。

第04步：中间布线，因为刚刚那个大线框是没有办法生成想要的曲面的，所以要把它细化一下。

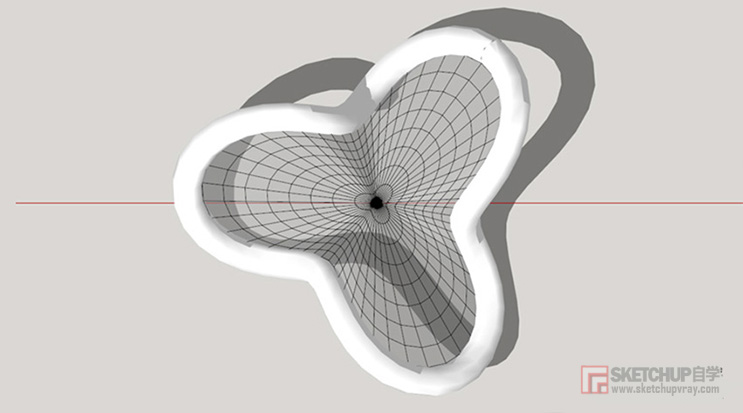

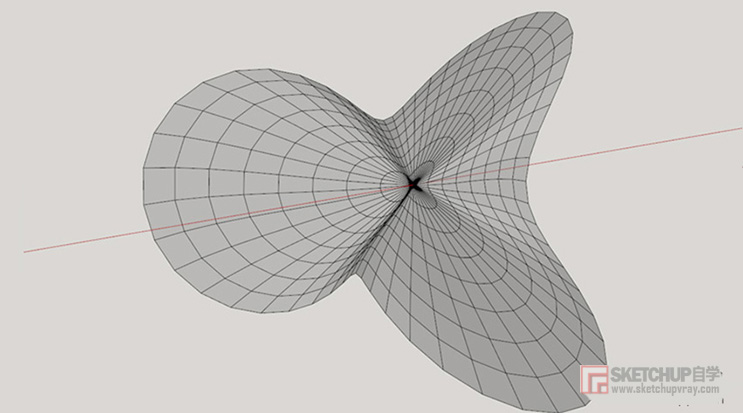

第05步：封面，封面的操作非常灵活，插件也有非常多。您可以考虑《Extrude Tools（TIG常用工具栏）》或者《Fredo6 Curviloft（曲线放样）》这些插件封面。

第06步：将刚刚做的两个对象合在一起。

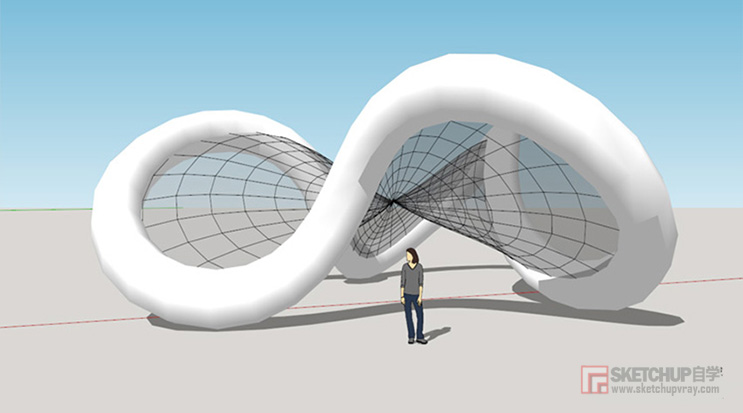

第07步：最后简单出一个效果图，完成操作。

大家有什么问题欢迎加我微信：sketchupvray
