室内作品集中关于平立面的那点事儿
设计平立面的几个关键点
本周马克笔设计留学的安老师带来的是关于如何在留学作品集中让你的平立面这样的图看起来不仅专业而且在视觉上也更加美观。那么如何让我们的CAD图纸看起来又专业又出效果呢，要注意以下几点：
Line type（线型）
Line weight（线宽）
Color（颜色）
Fill（填充）
North arrow（指北针）
Graphic Scale（比例尺）
Level height（标高）
Lighting symbol（灯具符号）
Legend（图例）
people（人物素材）
在这篇文章中安老师将逐一的为大家说一下如何注意以上这些点：

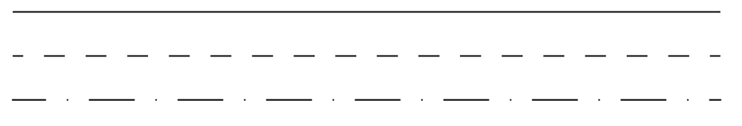

1. Line Type（线型）
在平立面中，不要一味的只使用一种线型。很多同学经常用普通的直线一下画到底，没有一点变化。在这里我建议适当的加入曲线或者点划线，虚实的线型变化会让你的图纸看起来更精致一些。
2. Line Type（线宽）
线宽在平立面的绘制中，是十分重要的一个元素，不同的线宽代表了不同的层级，这让会让你的图看起来更加具有层次感。比如，墙体的线条宽度可以与门窗家具等其他元素的线宽差别稍微拉大一些。这样可以更清晰的看出来你整个空间划分的情况。
3. Color（颜色）
不一定一味的使用纯黑色的线条，你可以尝试使用浅灰色的线条，比如使用浅灰色的线型代表被藏在或者覆盖在物体下的物体。另外，你也可以尝试使用其他颜色的线条，比如红色。

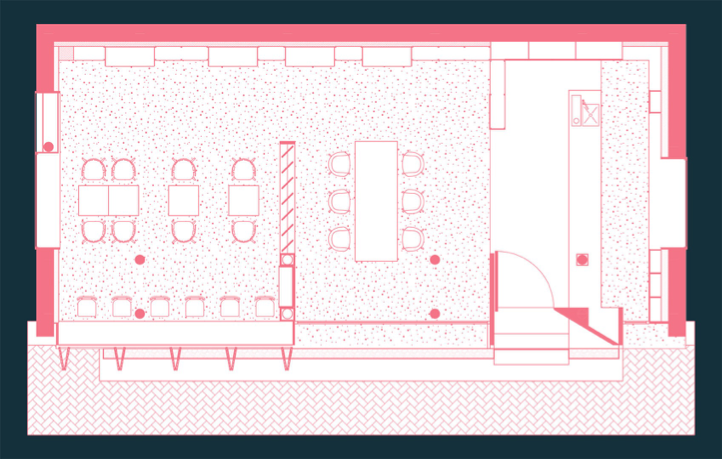

4.Fill（填充）
这里的填充主要指的是颜色和图样的填充，比如墙体，这里我建议填入灰色而不是大家通常填充的黑色。灰色填充不会覆盖掉你精心调好的线宽，而且在视觉上也会显得比黑色要精致很多。另外，也可以适当的加入一些图样的填充，或者对地面材质进行一些适当的表达。

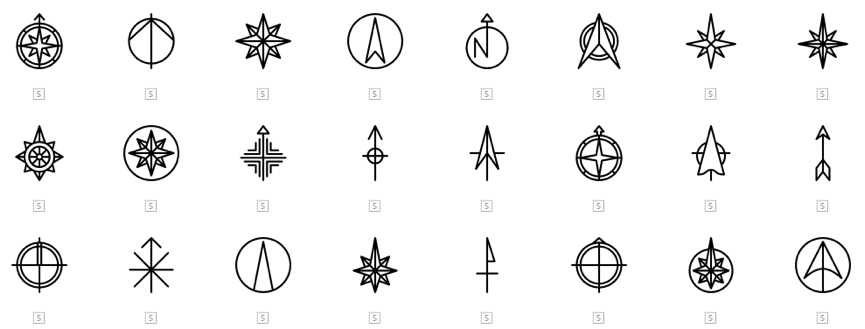

5.North arrow（指北针）
对于指北针，没有什么过多说的，一句话，一定要记得加。那么另外，嫌自己的指北针画的太丑？没有关系，各大下载icon的网站上都有，这里给大家推荐一个：flaticon
6.Graphic Scale（比例尺）
一般来说，在作品集中的平立面我们都不画标尺，原因有二，一是标尺会不必要的占用过多的空间，二是标尺的确不太美观。那么我们确实又需要让观者看出整个空间的大小比例，那么这时候更节约空间以及更加美观的比例尺就可以用来替代标尺了。

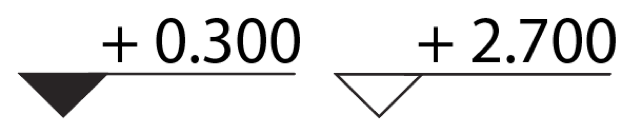

7.Level height（标高）
标高这可能是被同学们经常忽略的一项。平面图中不能表现出高差，所以无论是在平面布置图中还是天花图中，如果存在具有高差的设计，一定记得要用标高表示出来。
8.Lighting symbol（灯具符号）
这个没有过多要说的，只提醒一点，就是不要忘记灯具符号也要以图例的形式表现出来。

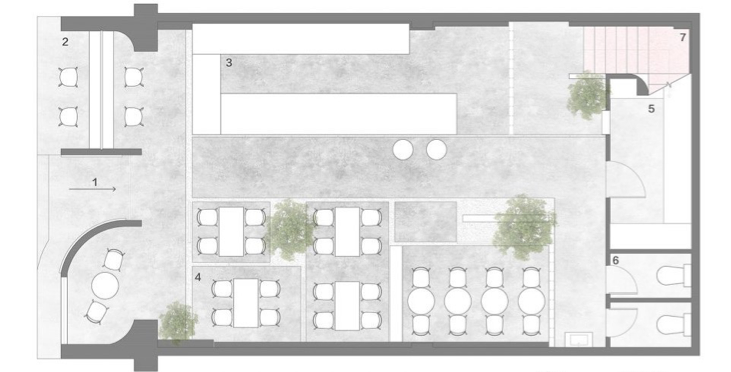

9.Legend（图例）
除了上面提到的灯具符号要以图例形式展示外，在平面图中，每个功能分区最好也标出来（以数字编号的形式）。

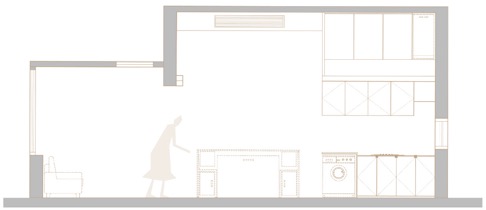

10.People（人物素材）
在剖立面中，我建议加入1到2个人物素材，在使你的剖立面更加生动同时，人物素材本身也是对于高度很好的参照物。
从以上这些方面入手，你的平立面也可以变的又好看又不失专业感。不知道你学到了没有呢，希望本期的文章对你有所帮助。
