[作品集教程]这样画，你的空间分析图更有逼格

上期文章中，马克笔设计留学的安老师给大家详细讲解了如何做一张漂亮的室内空间分析图。安老师在上一期文章开头说过，空间分析的样式多样化，而爆炸图只是其中一种，所以在本期中，安老师将给大家带来另外一种空间分析图的做法。这种图的形式，就姑且把它称为轴侧分析图吧。本篇教程过程中与上一期重复的地方，就不再细说了，请参考上一篇文章“室内设计空间分析图之爆炸分析图”。

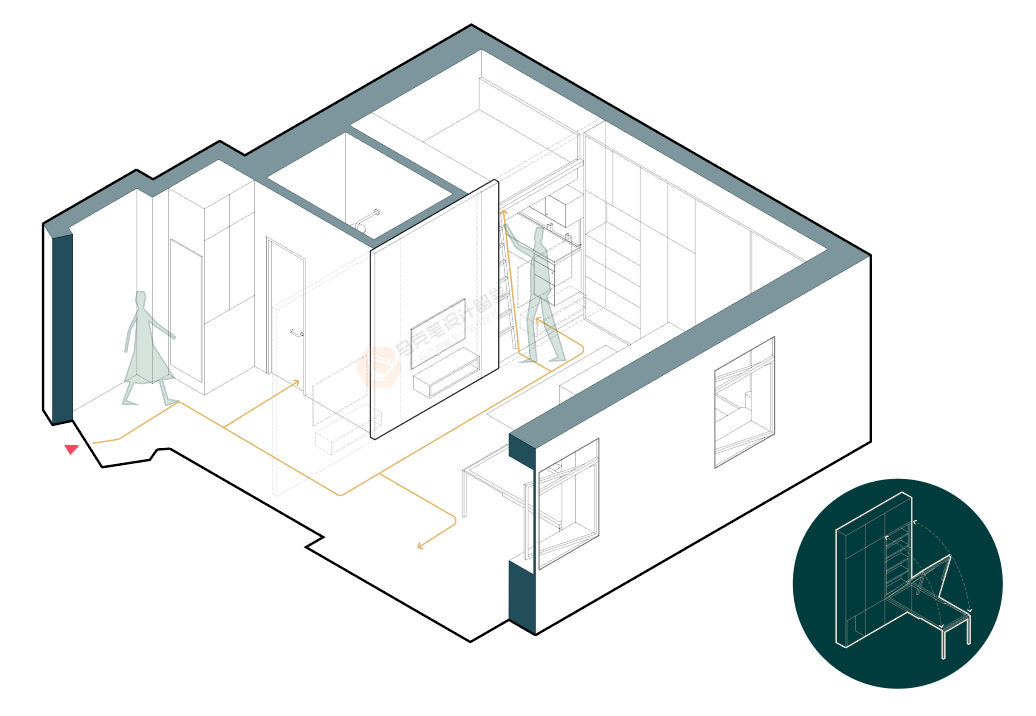

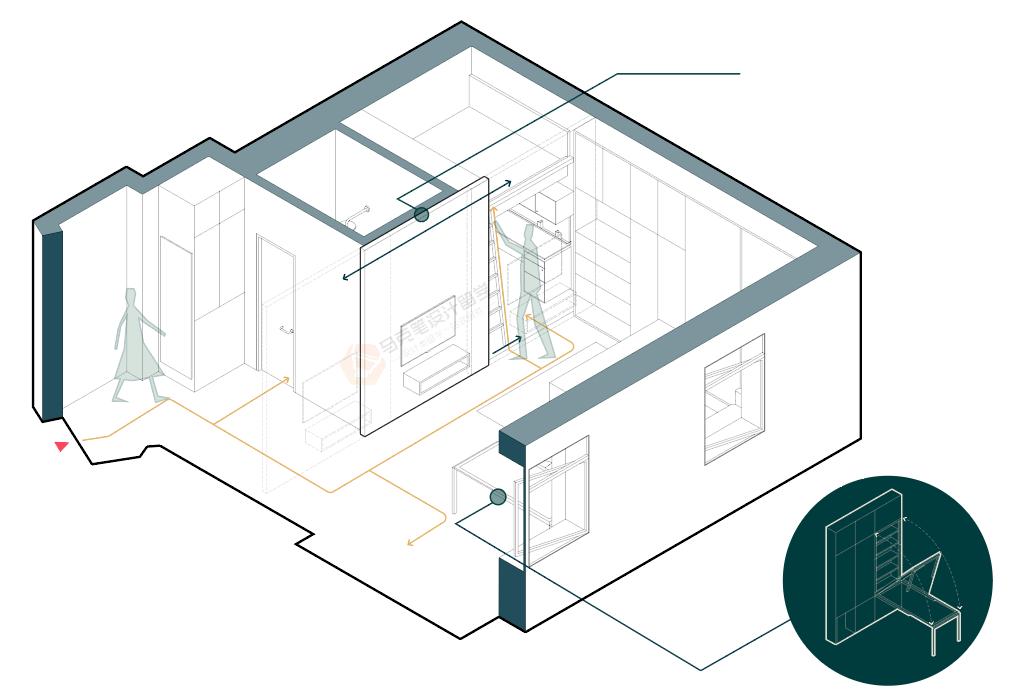

还是按照惯例，先上一张完成后的大图。

（此篇文章由马克笔设计留学原创首发，禁止一切商用目的的转载和引用！）

step1. 打开SU

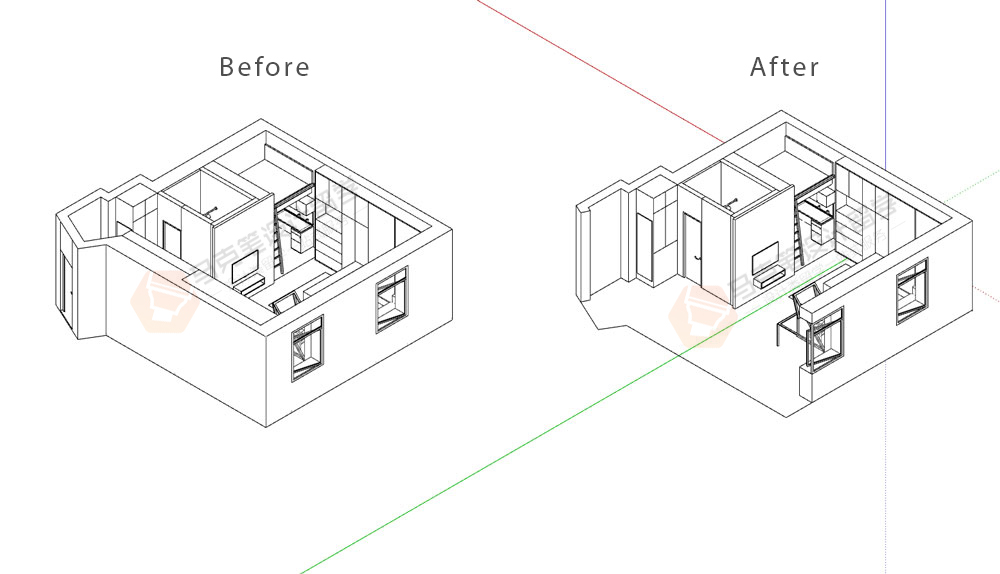

将透视模式调整为平行投影模式，然后需要把模型中的一部分墙体拆掉，从而方便露出室内空间。下图中（图1）展示了原始模型（左图）及部分墙体拆除后（右图）的模型样子。

图1

step2. 导出模型

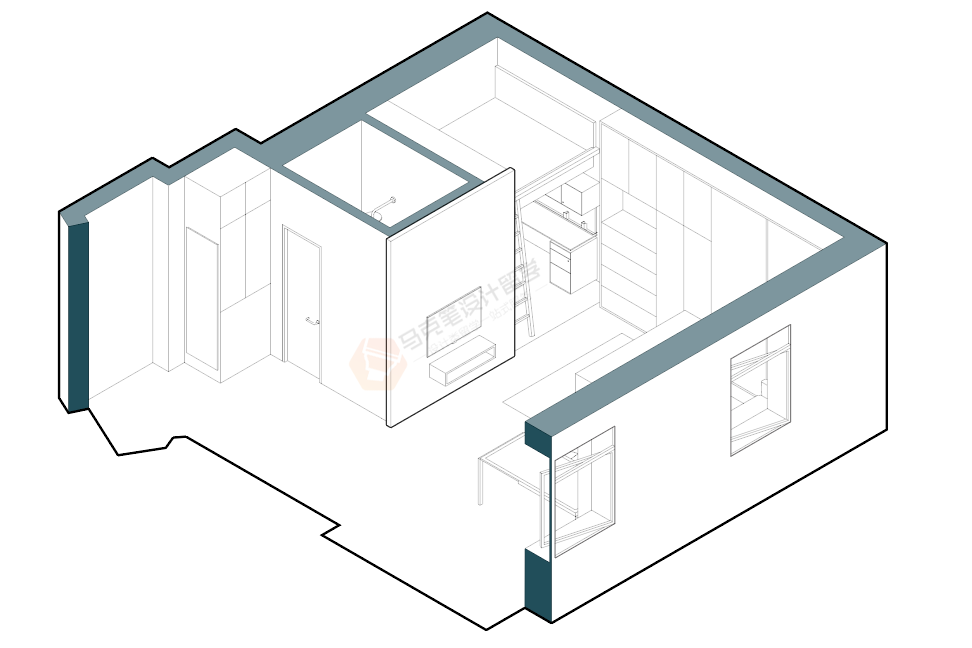

文件类型为PDF并将其导入Illustrator中，调整线宽到合适的粗细，并删除多余的线段。图2

图2

step3. 创建相应的图层
这一步不用一步到位，可以在做的过程中不断地根据需求建立不同的图层。这里展示一下安老师所建立的图层。（图3）

图3

step4.完成墙体填色和轮廓描边
（图4）

图4

step5.制作细节

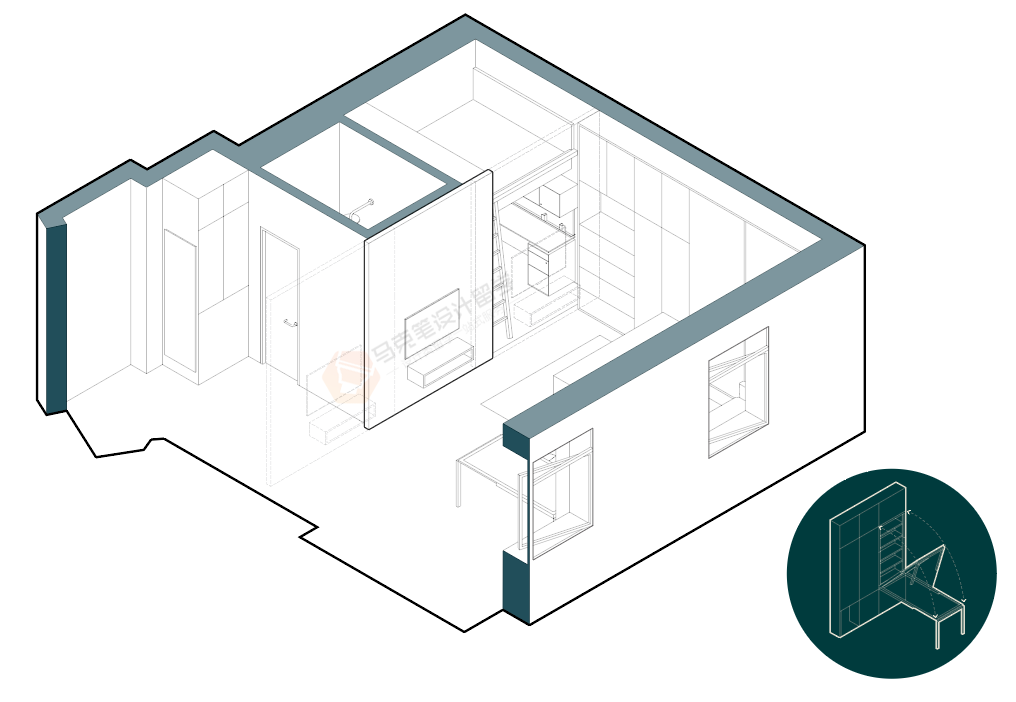

这个空间中，电视墙具备可左右移动的特点，所以要在图中表达出这一设计概念，因此要将电视墙完整的复制出来，并采用虚线的方式放在两侧，用来表达墙体可移动的范围。（图5）

图5

step6. 加入组合家具特写图

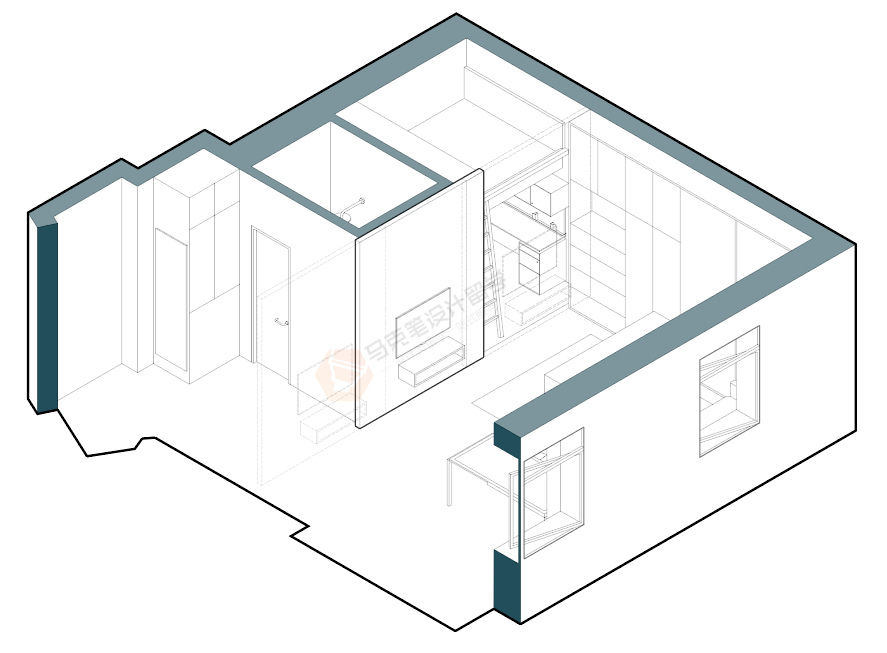

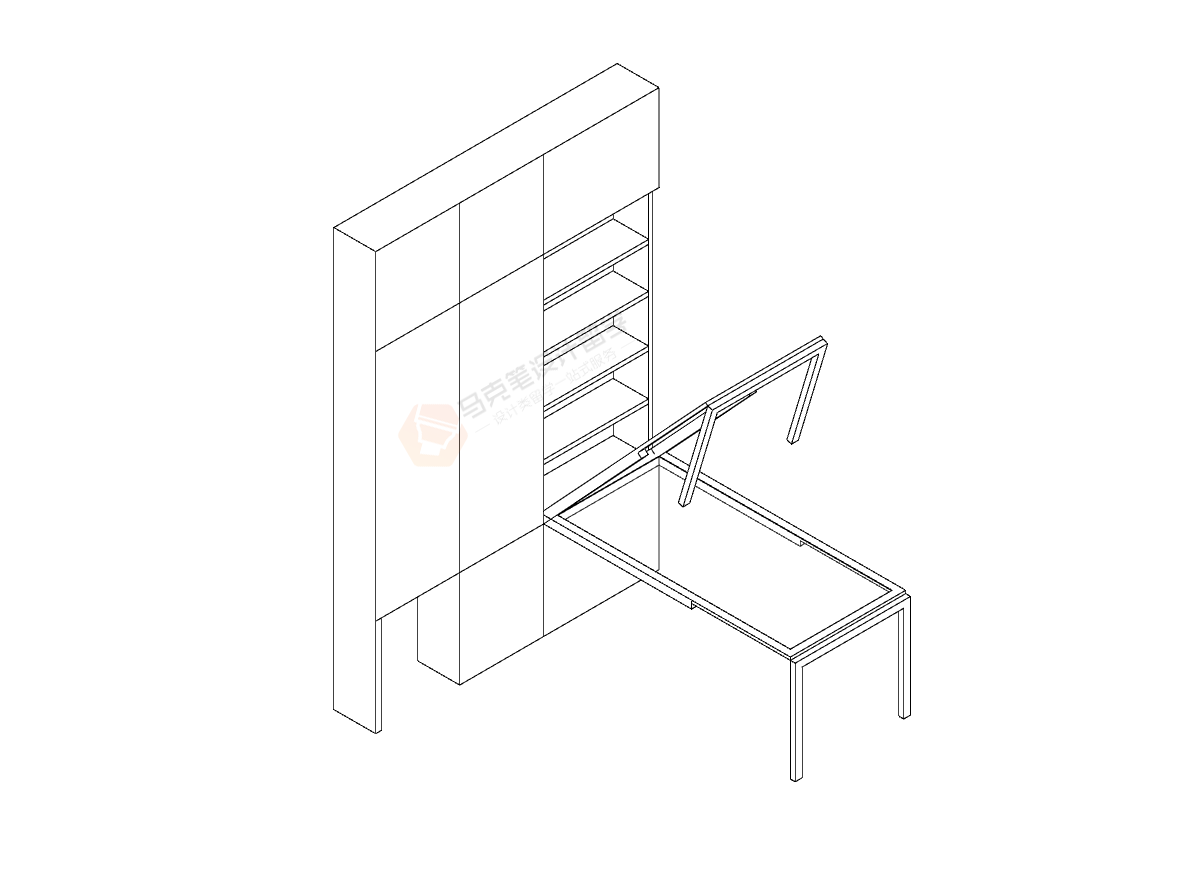

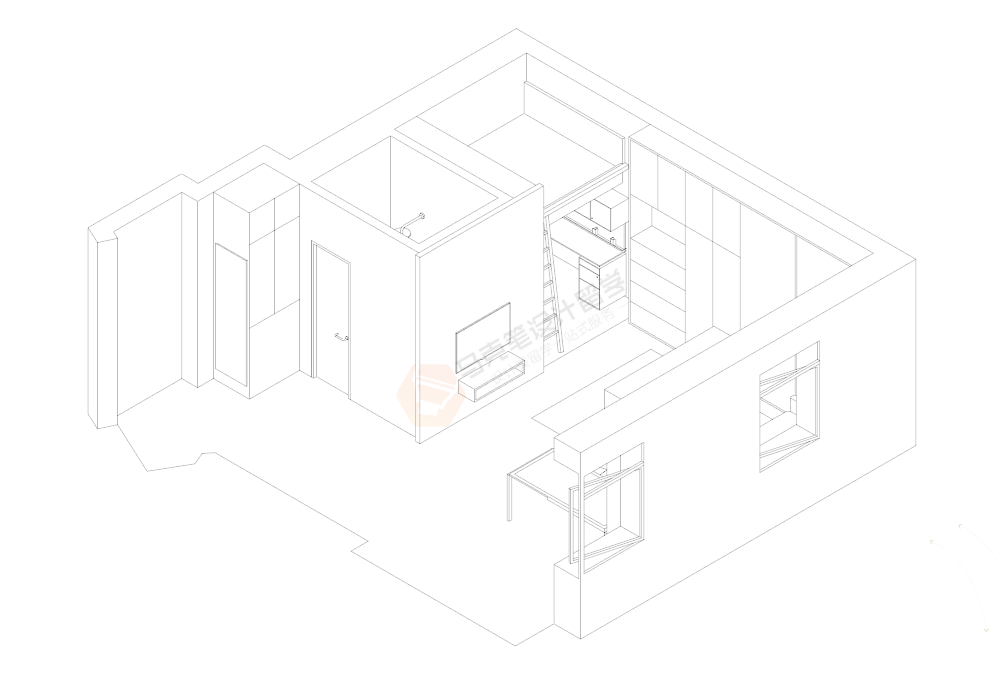

在该图中，餐桌及其一体的收纳柜被墙体所挡住，但该家具是设计点之一，故要在图中有所展示，所以采用引出图的形式在图中右下角展示出来。在SU中设置相同的角度（图6），并导出完成图中右下角的多功能组合家具。（图7）

图6

图7

step7.加入动线分析和人物
（图8）

图8

step8.加入指引线
（图9）

图9

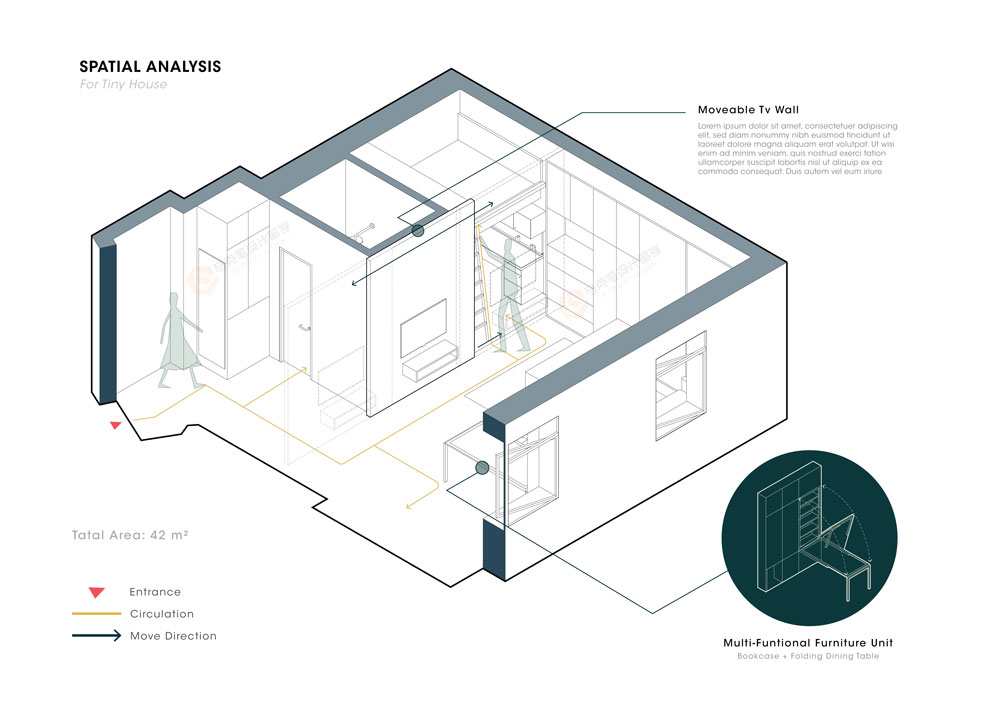

step9. 也是最后一步，加入相应的文字内容以及图例
为你想要说明的设计细节做一些相关的文字说明，另外图例也是非常重要的内容，不要忘记加上。（图10）

图10
