Photoshop绘制细致的灯管效果


前言：灯管效果是最近几年一直比较流行的一种表现方式，无论是商业广告设计，还是越来越多的电商页面设计都不可避免的会使用到这种效果。

这款原创教程，比较详细的解析了photoshop在不使用任何三维软件协助的情况下，如何绘制灯管效果，难度不大，适合一些新手，当然也欢迎老鸟交流，互相学习。



为了方便大家学习，我的文章最后都会提供源文件下载，仅做学习交流使用，请不要做商业用途，否则后果自负。



老规矩，先看下最终的layout。





我的基本思路就是利用Photoshop自带的工具，在没有三维软件的帮助下，快速的画出灯管效果，说白了就是在Photoshop里画出灯管的体积，光效，投影等。

由于灯管的造型相对简单，光效也比较容易模拟，所以在ps中完全可以画出还不错的效果。当然你要是觉得还是三维软件做出来效果更好，那我也没得反驳，但是在ps中做的话，无疑速度更快，更容易，也方便于调整。



闲话不多，我们看一下完整的预览gif后就开始步骤了。





首先我觉得，这种灯管效果其实背景很重要，需要选用一些比较有质感的背景。由此，下面两张图进入眼帘。

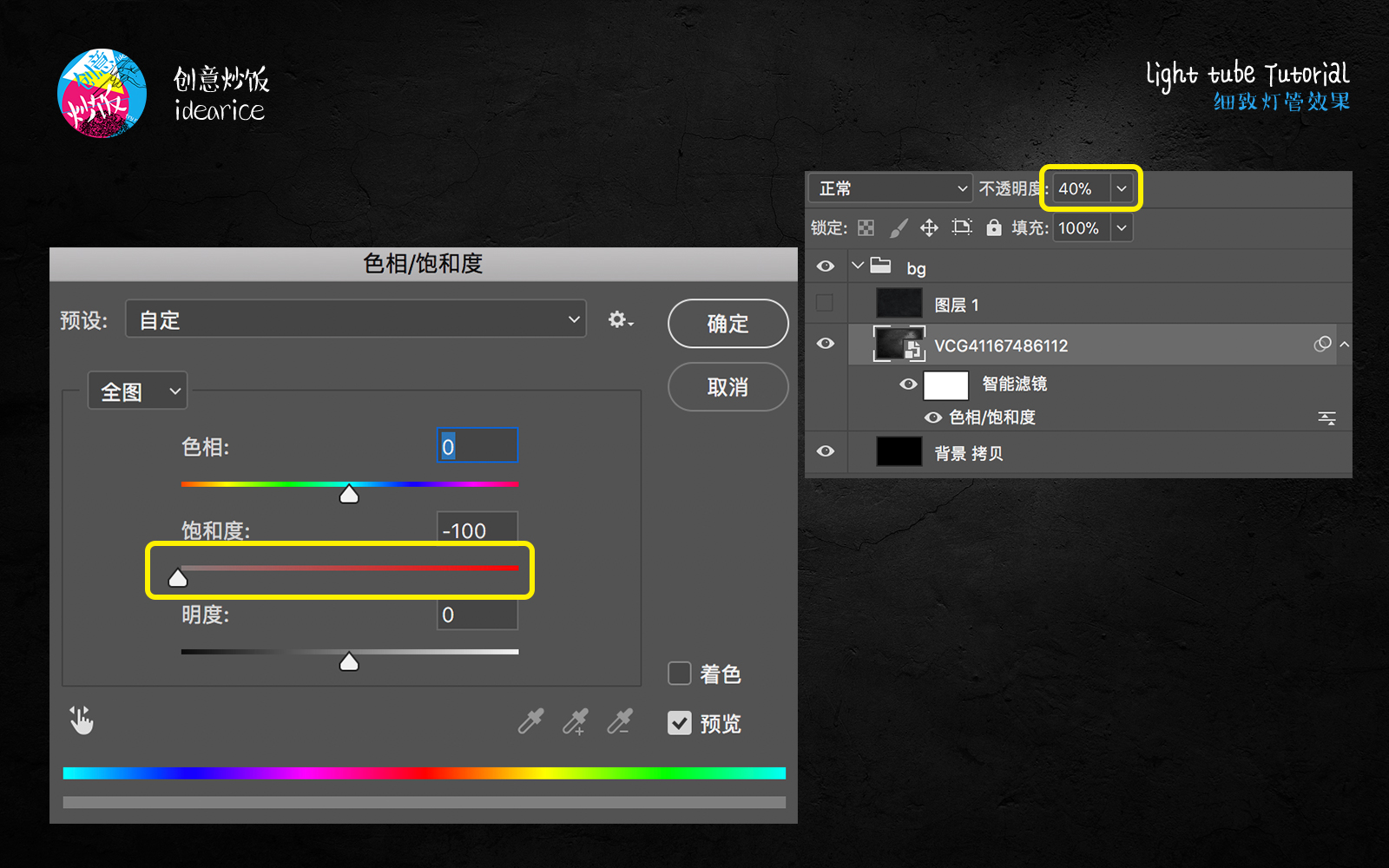

调整background1的饱和度为-100，并且不透明度调整为40%

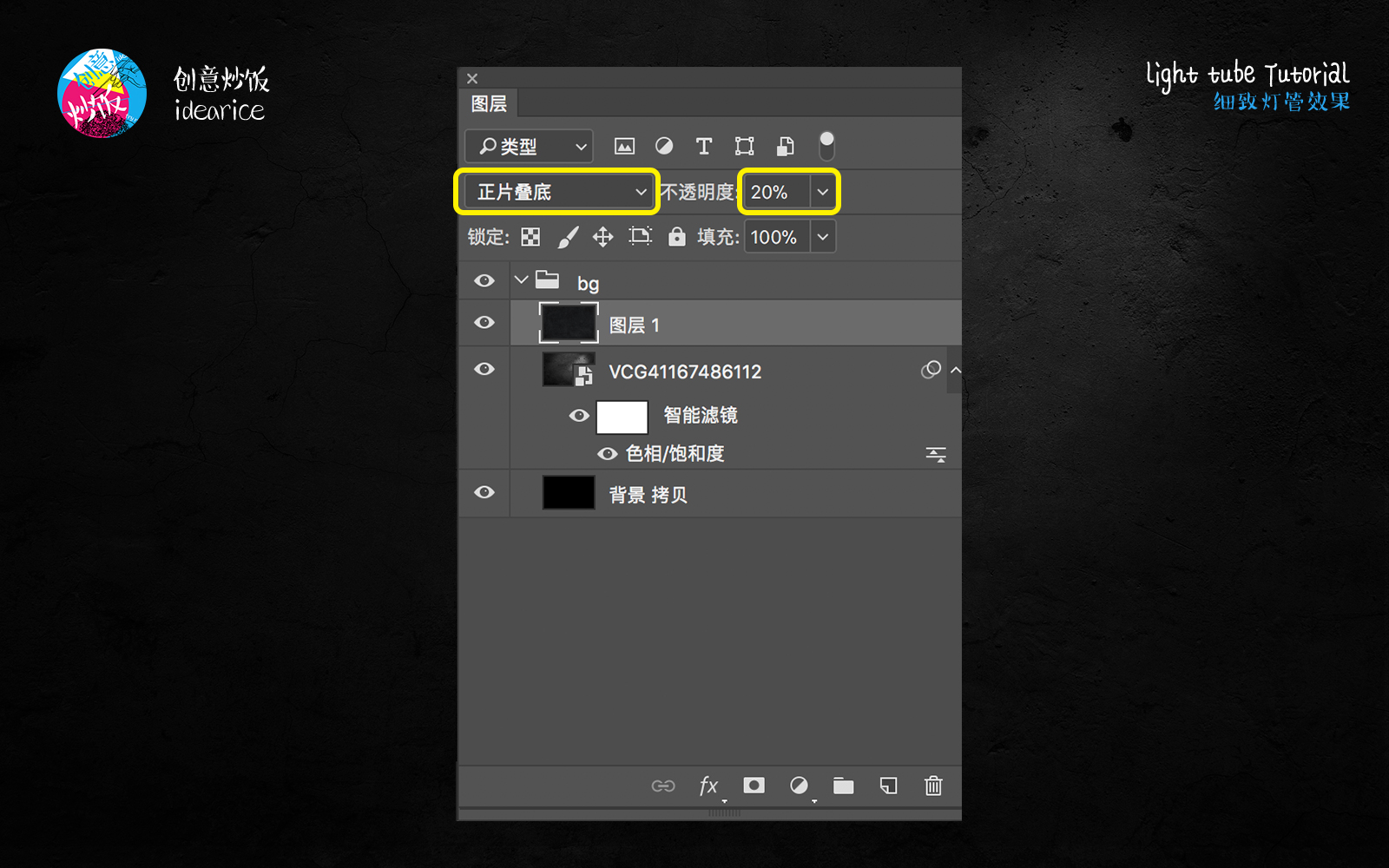

导入background2背景，调整不透明度为20%，图层样式为正片叠底。

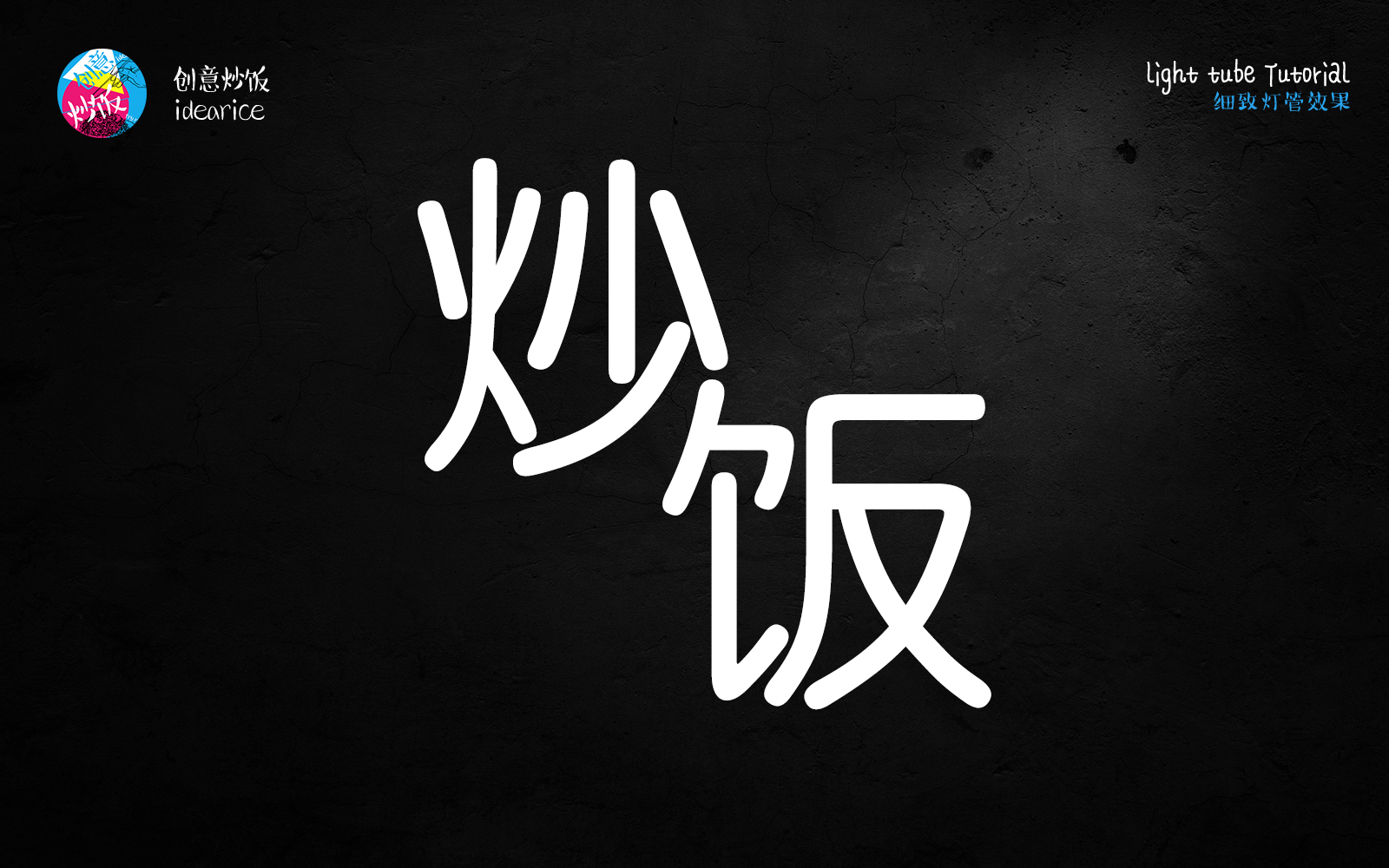

简单背景完成后，用文字工具，选择圆体字体，输入“炒饭”，并且摆放到类似于下图的位置。



并且把字体转化成形状，并且用路径工具做一些处理。字体的总体原则是拉长一些笔画，让文字看上去经过一些编辑。当然如果你字体功底够好，也完全可以多做一些字形的修改。



在编辑完成的“炒饭”两字后面,画上一个圆环。注意圆环的粗细尽量接近字体。



用钢笔工具编辑路径，把圆环灯管分成两部分，注意分开两头位置的弧度尽量一致。





同样方法，把圆环与文字重叠的部分相应的打断。

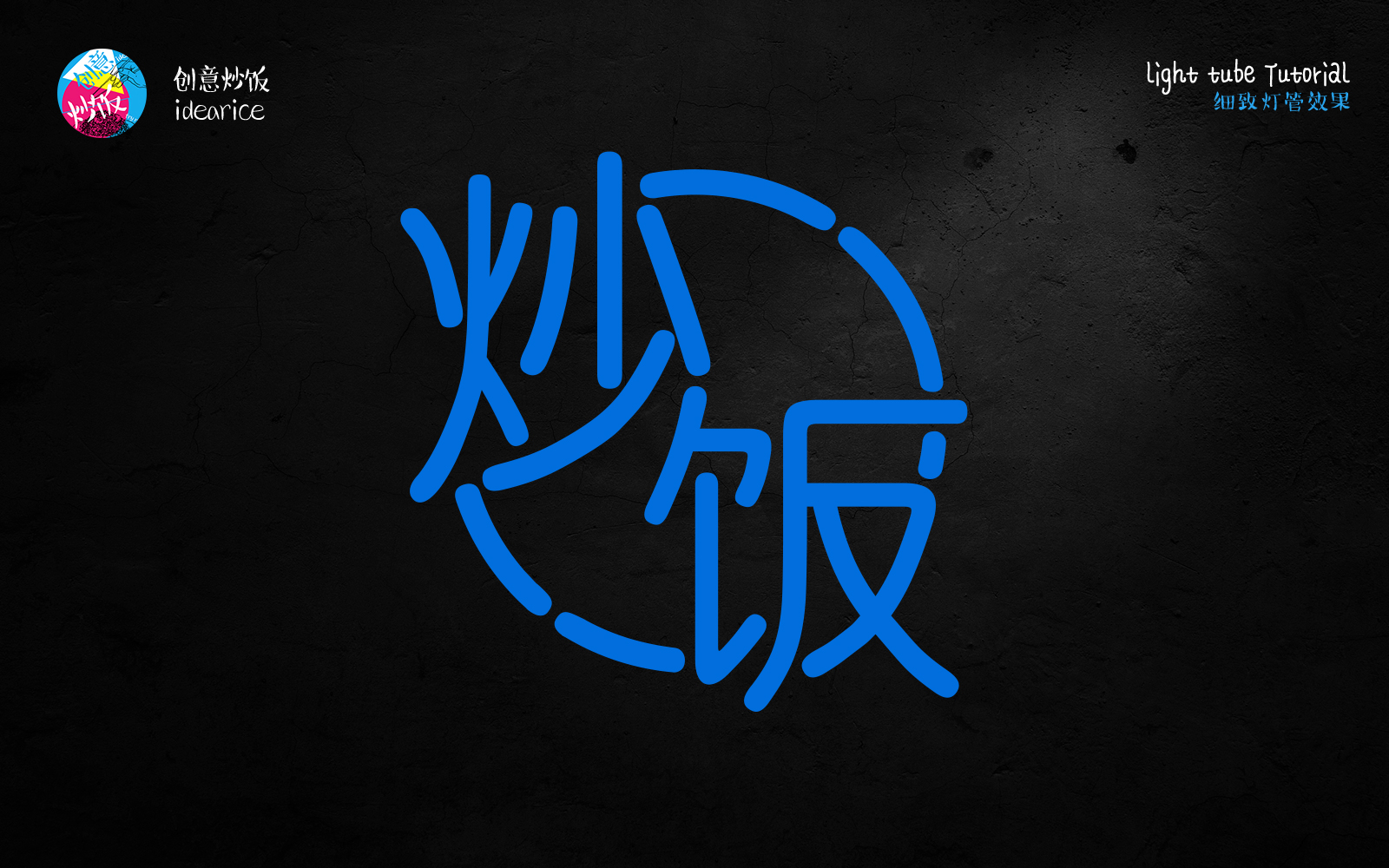

合并路径之后，给灯管填充一个蓝色，#016edd





现在基本第一阶段完成了，灯管造型已经完全出来，剩下的就是为灯管制作光效与投影了，当然这也是最重要的部分。

光效和投影不是乱画的，我个人是不太建议用图层样式中自带的投影和外发光，一方面是文件会比较大，还有就是如果缩放灯管的大小，又会需要重新调整图层样式，比较麻烦。

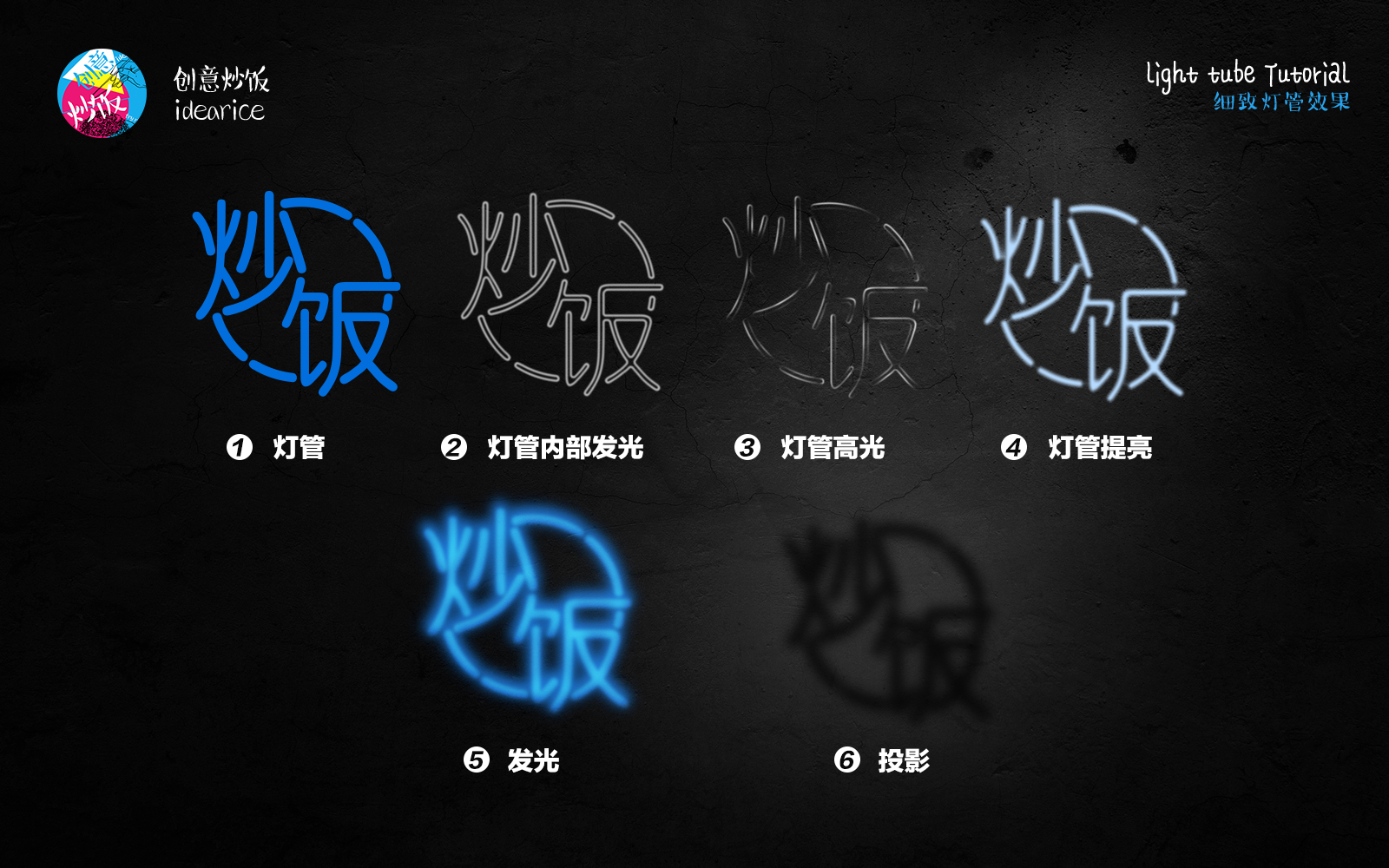

为了方便理解，我做了一张图来说明灯管的光效是如何分层的。





我们明确一点，其实灯管也是有体积的，只是因为发光的关系会显得不明显，但是如果，需要比较细致的效果，那我们就必须把灯管的体积感画出来。

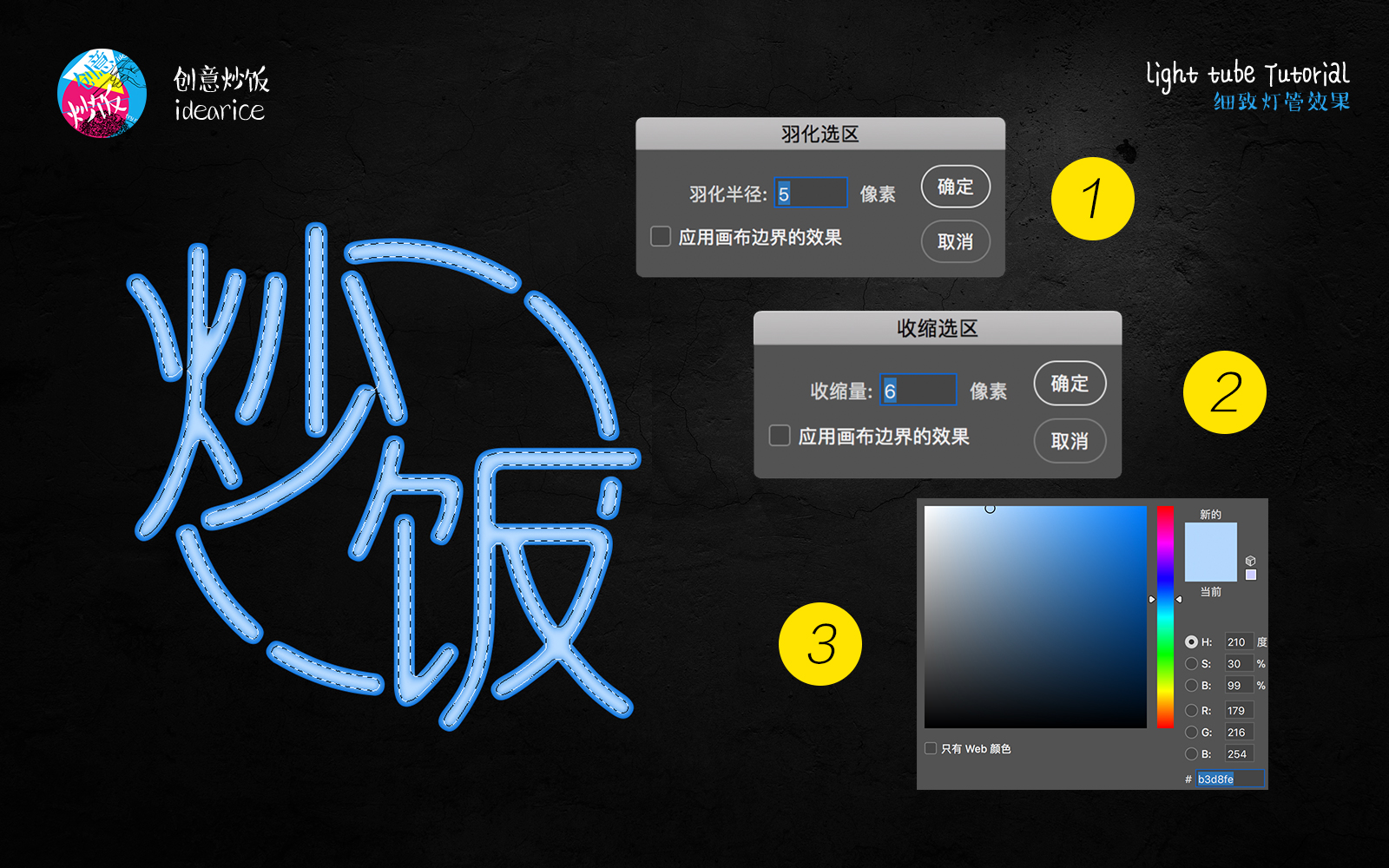

首先，我们选择灯管的选区，做羽化处理，半径输入5，然后收缩选区，收缩量6，完成后填充一个淡蓝色，#b3d8fe，这就是灯管的提亮层。

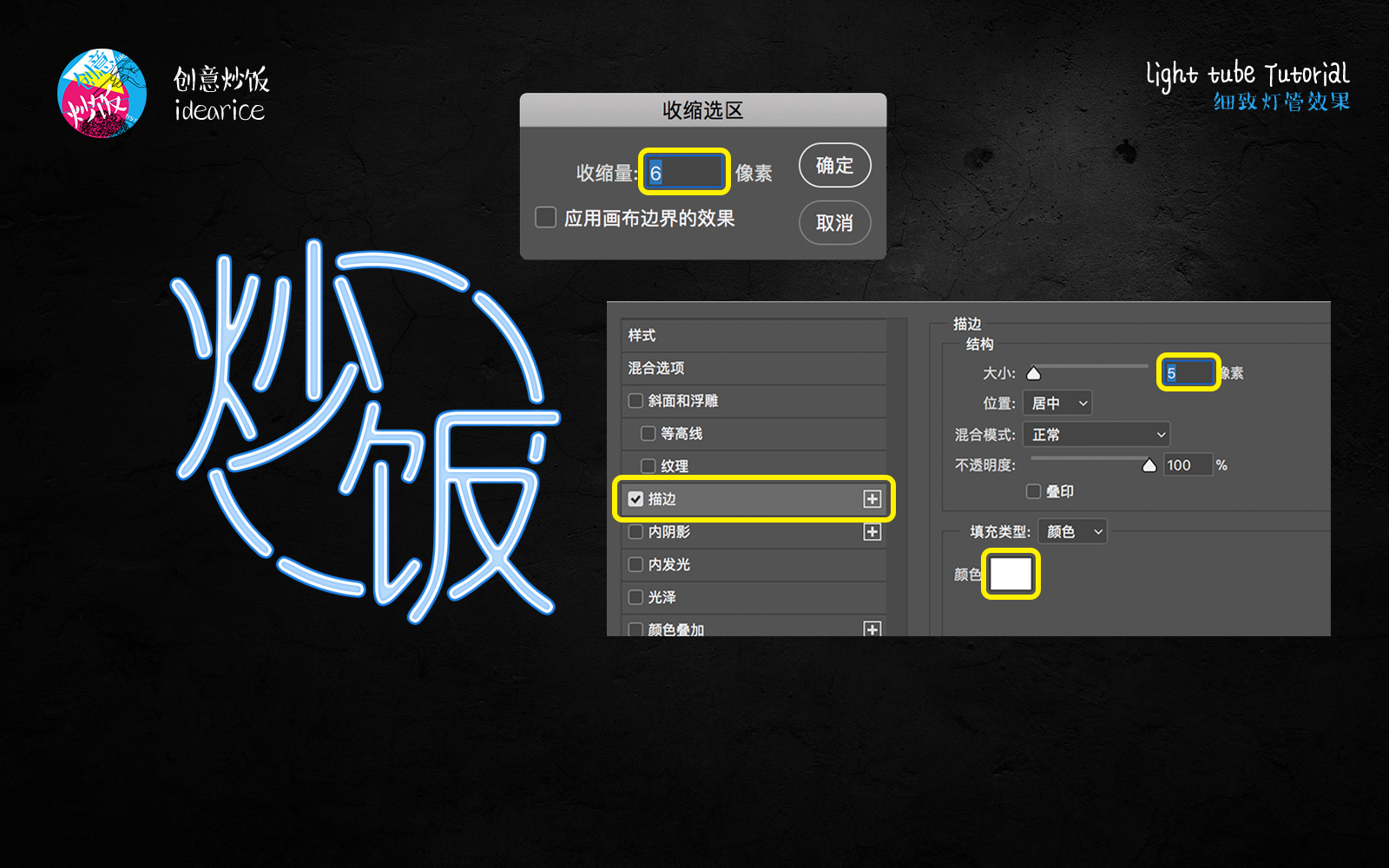

再来，同样选择灯管路径，转化成选区，选择收缩选区，收缩量6，填充一个白色，然后做图层样式，白色描边，大小 5 像素，并且把该图层的填充设置为 0





再为这图层做一个2像素的高斯模糊，并且位置向下移动3像素，如下图。

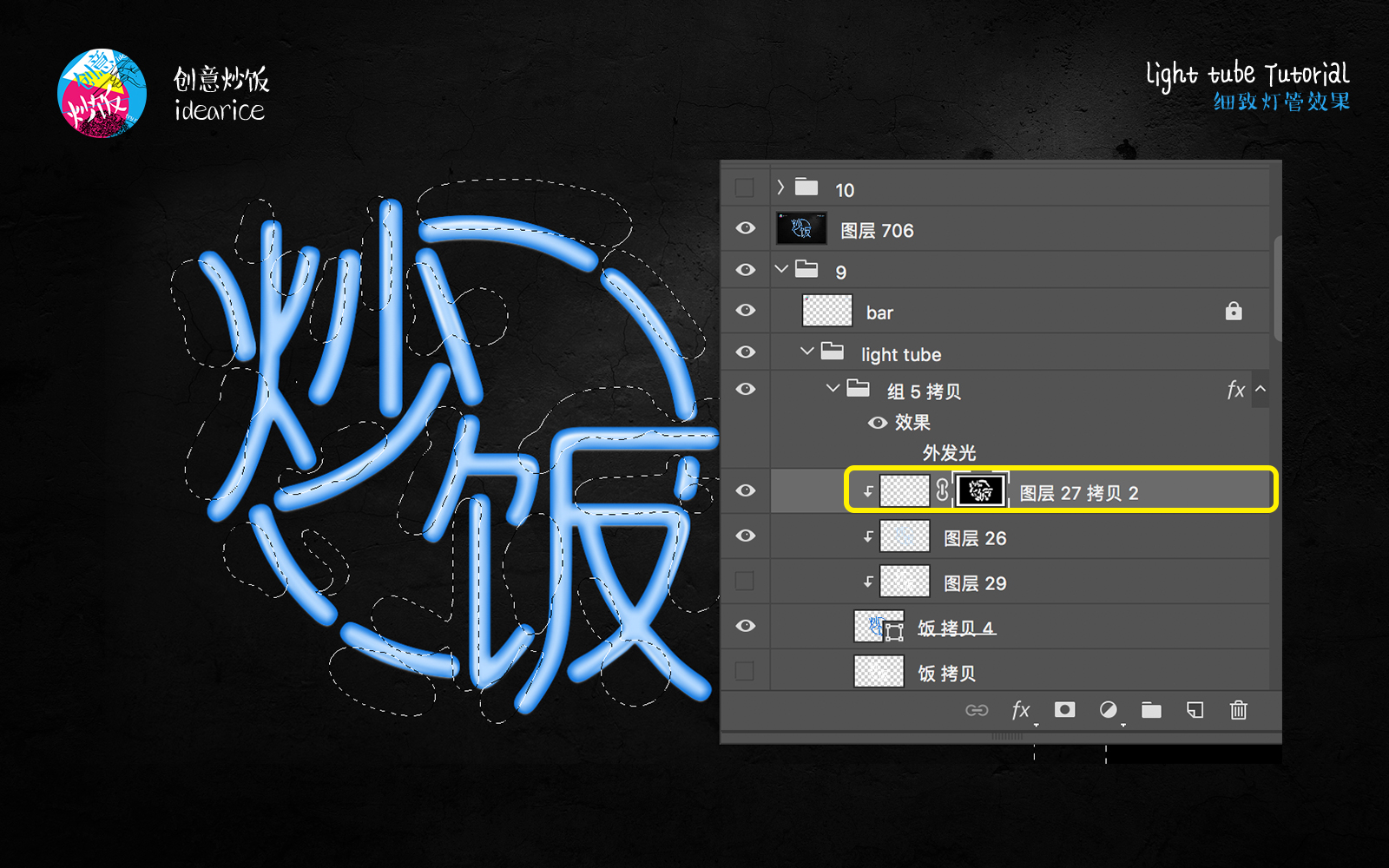

这将是灯管的高光，下面就是用蒙版工具擦去不需要的部分，注意高光一般会出现在灯管的两头，或者一些边缘的位置，尽量使高光自然。





开始画外发光，同样的，选择灯管的路径转化为选区，填充一个蓝色 # 207cdf ， 并且做高斯模糊处理，半径选择 30，把该图层的不透明度调整为 30%

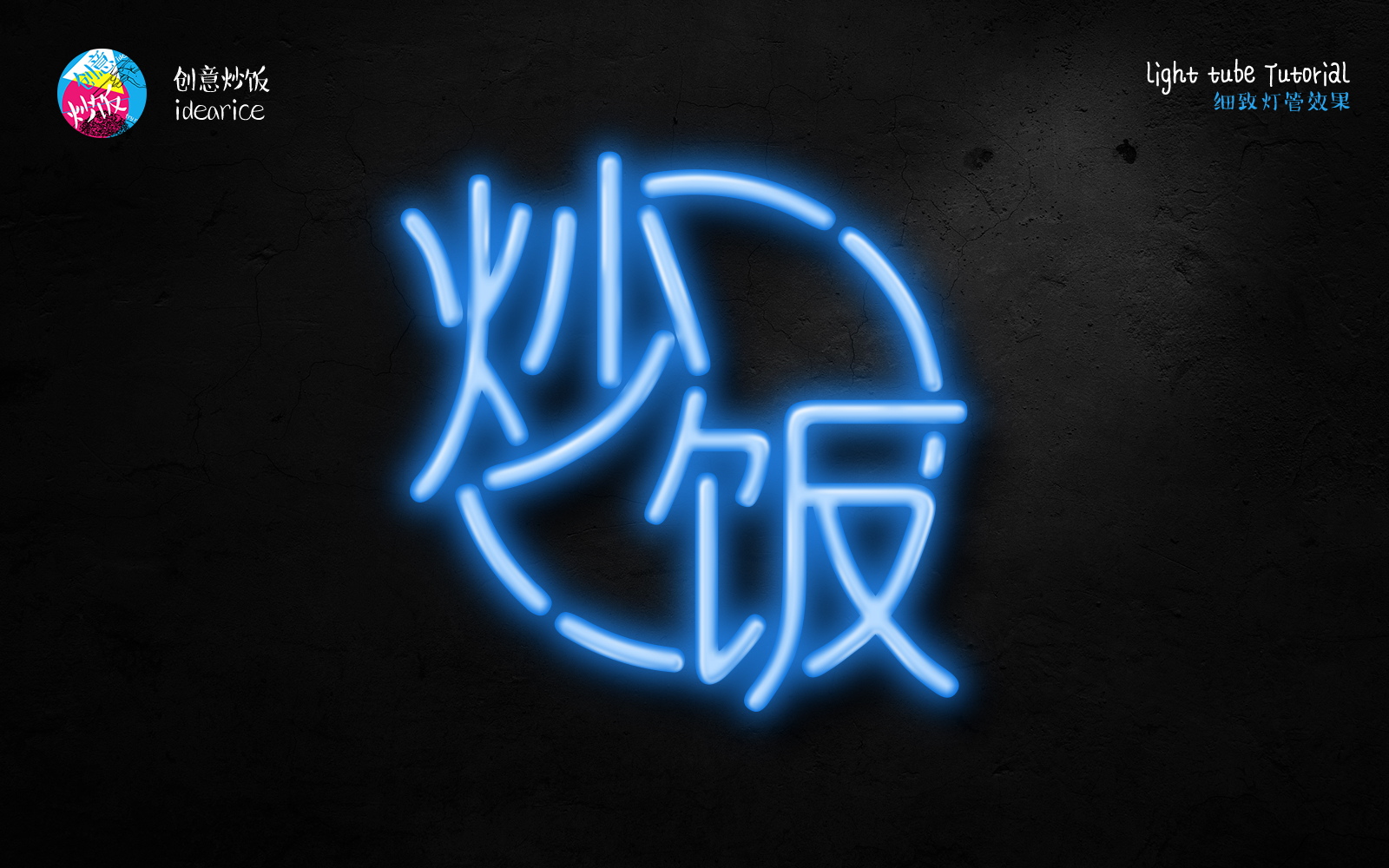

再做一个外发光图层，这次我们的高斯模糊的半径可以选择大一些 40-50之间都可以，再把图层的不透明度调整为 80%，这样做两层的外发光效果，就比ps自带的图层样式外发光要逼真很多，大家可以感受一下。





下面开始制作投影，选择灯管的路径转化为选区，填充黑色，做高斯模糊处理，半径40，调整到合适的位置。



现在看灯管还是缺少一些体积感，不要急，我们现在开始制作灯管的内部发光图层。选择灯管路径，转化成选区，选择收缩选区，收缩量7，填充一个白色，然后做图层样式，白色描边，大小 5 像素，并且把该图层的填充设置为 0，做模糊效果，半径选择为3 ，完成以后我们得到这样一个图层，如下。

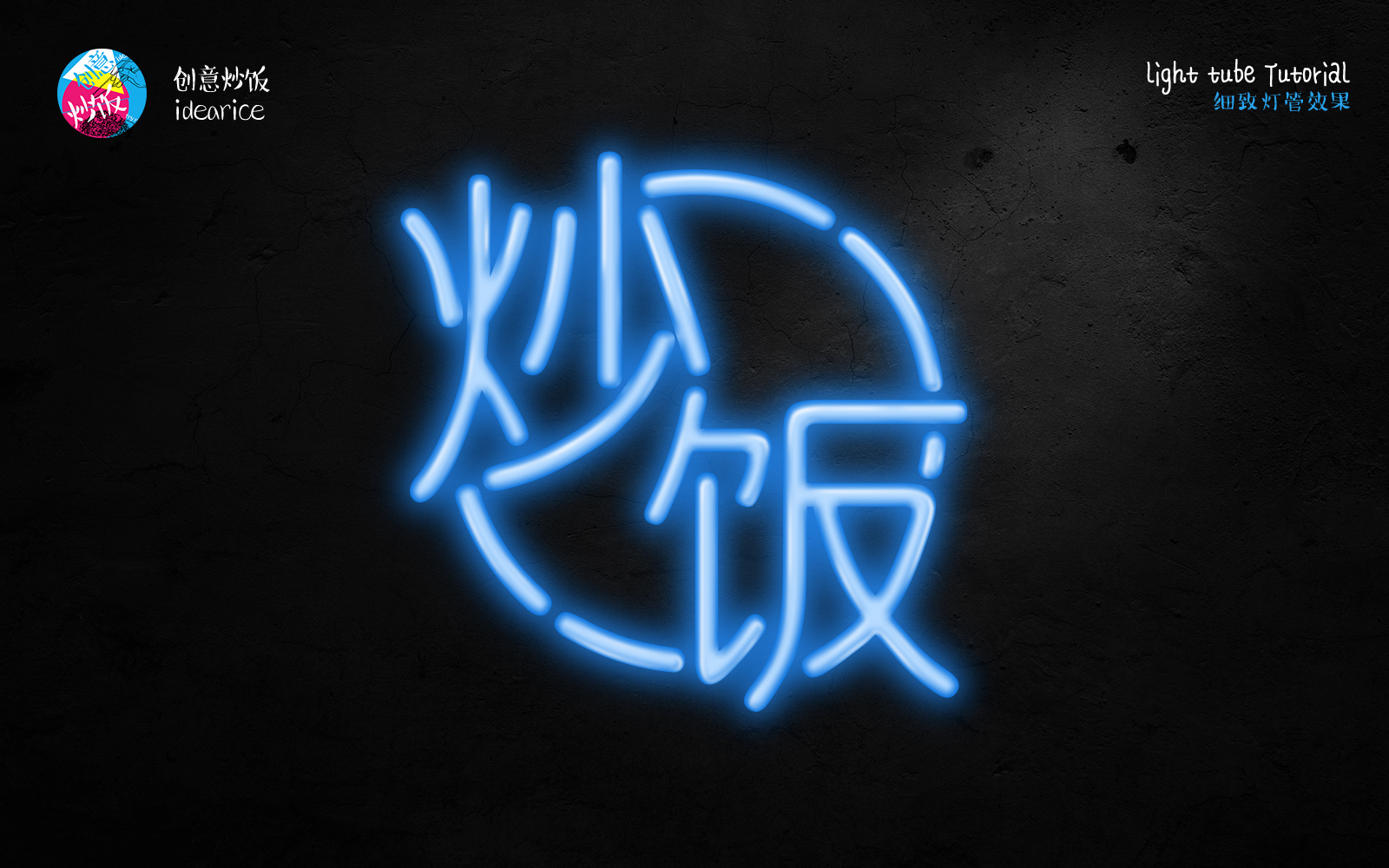

在把这个图层放置在刚刚完成的灯管图层上方，效果如下。

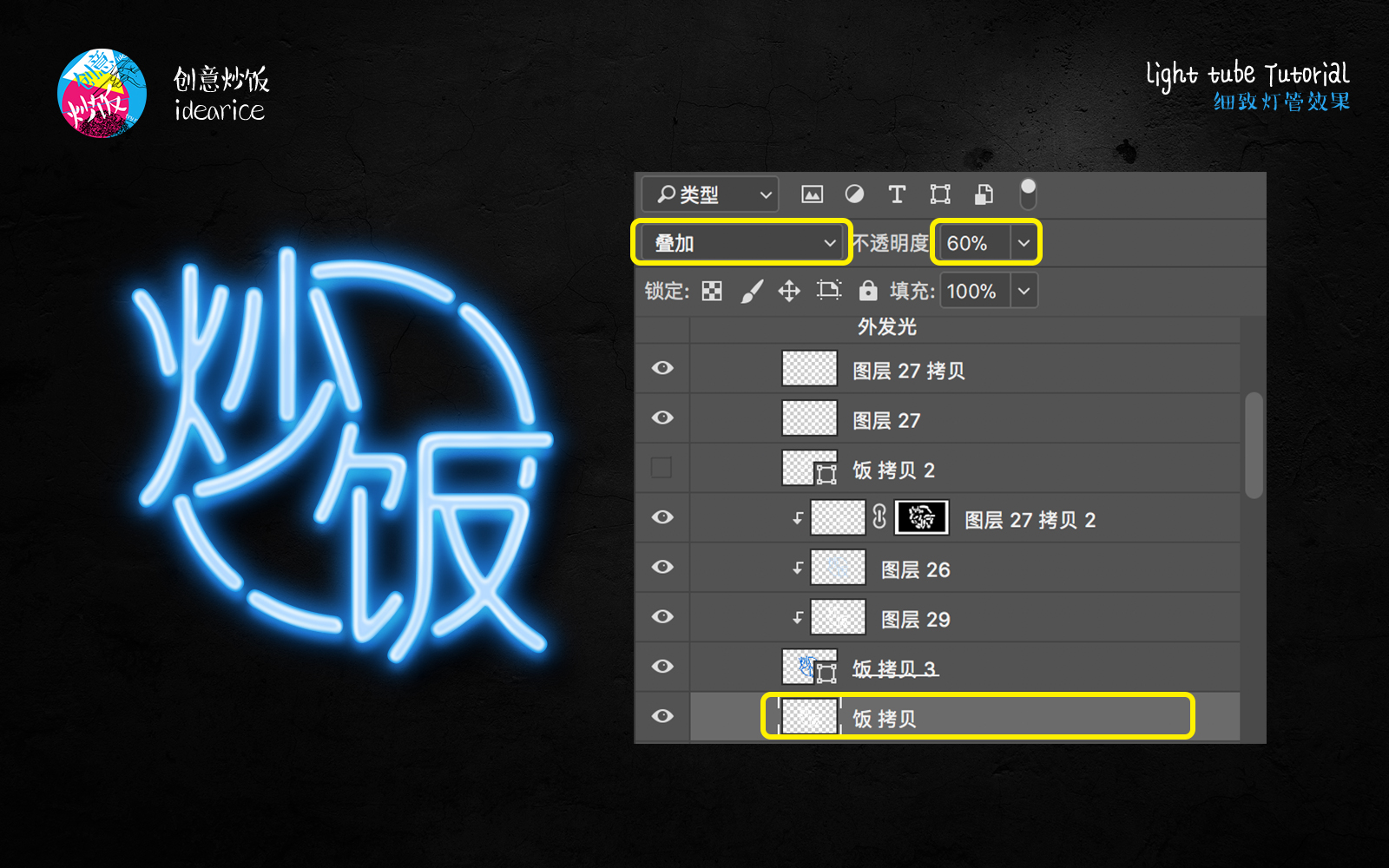

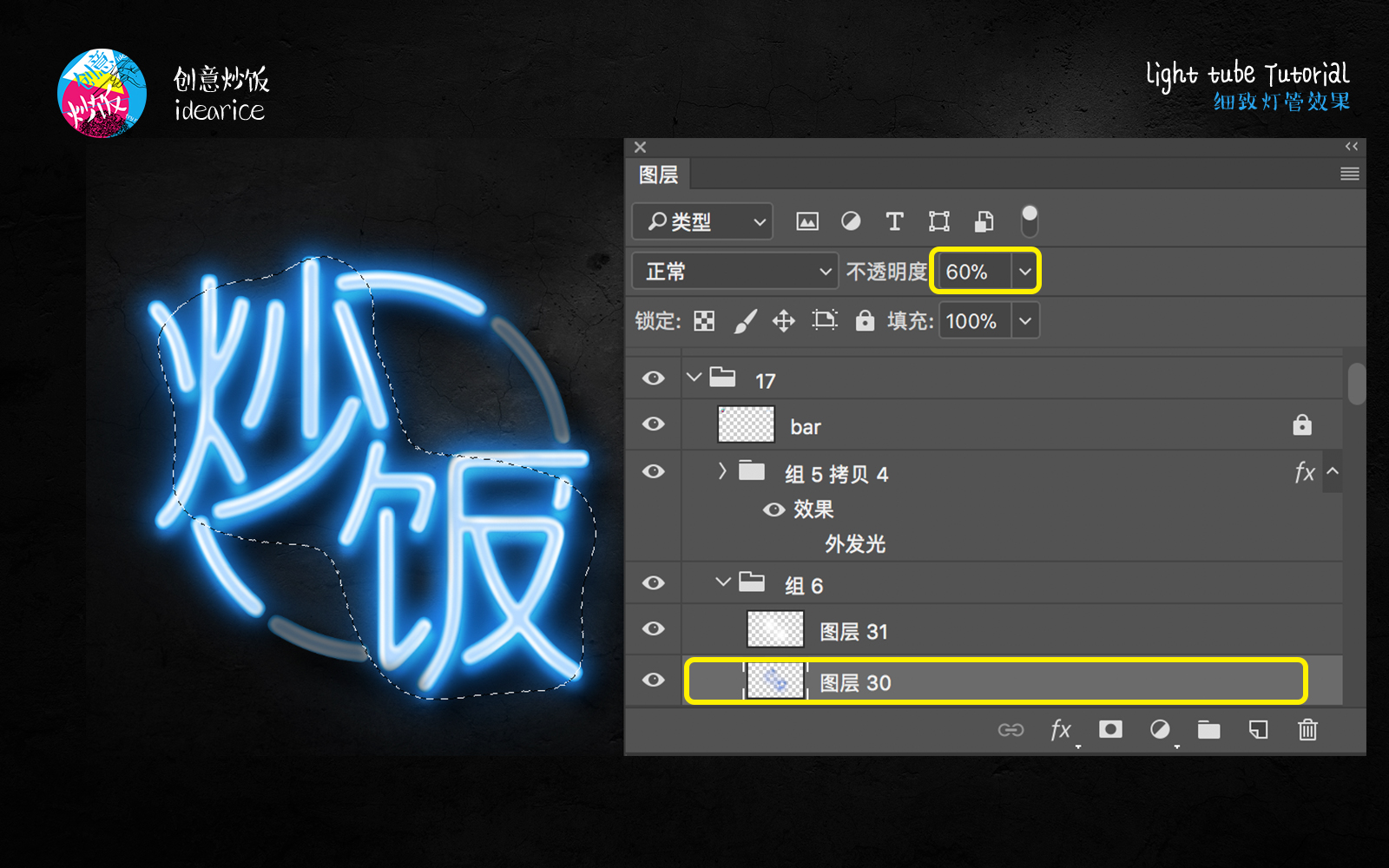

紧接着，再选择灯管图层，填充白色，图层样式选择为叠加，不透明度60%，图层位置放在灯管图层的下面，并且调整位置，下移一些。



为了使灯管更具效果，我们可以故意让两段灯管不发光，选择下面两段灯管，填充一个80%左右透明度的深蓝色，并且注意的是，除去这两段灯管周围的外发光效果。





不要忘记墙壁也会受到灯管的影响，选择画笔工具画出一些光斑，并且调整不透明度 60%，力求自然的效果。

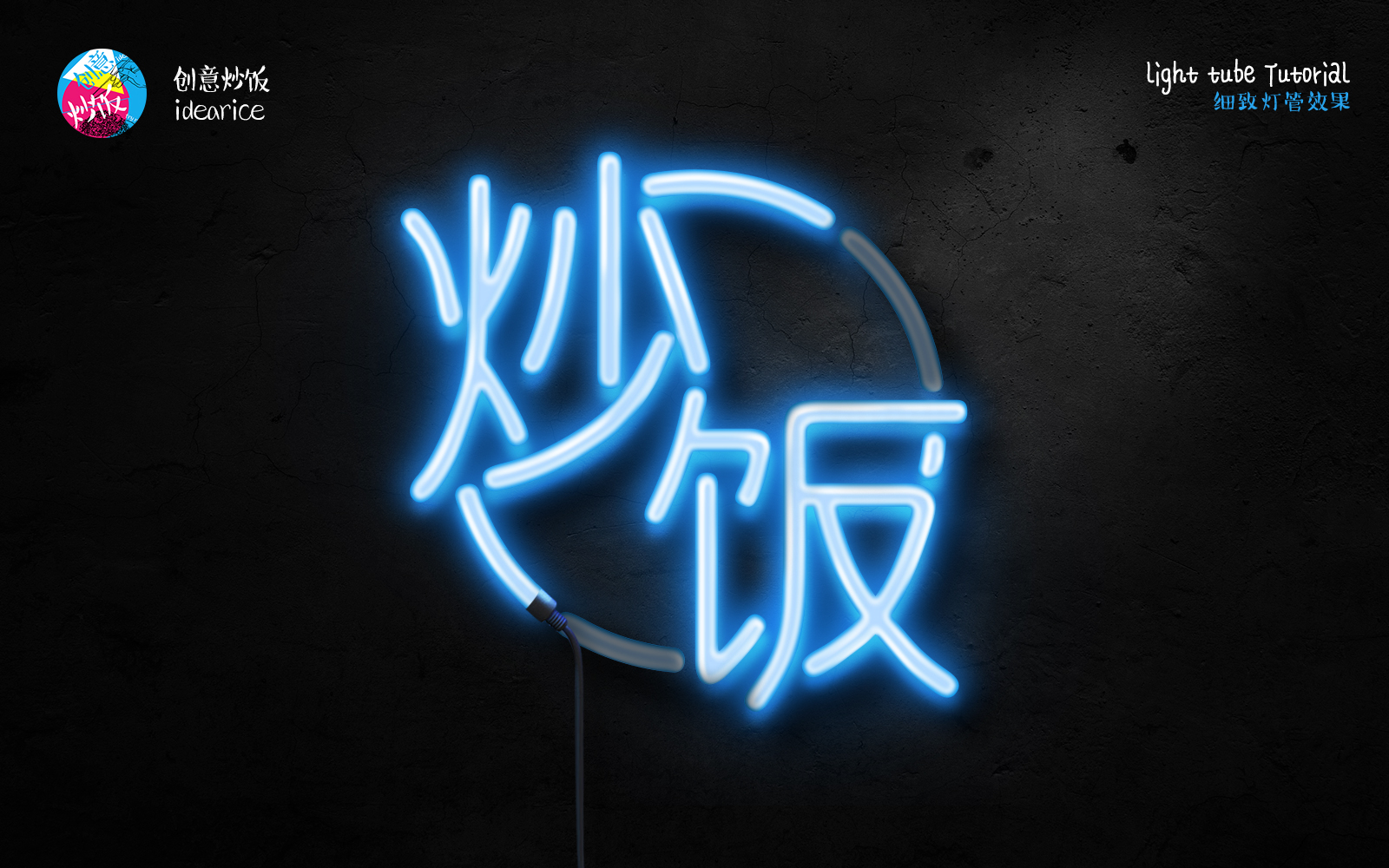

至此，基本完成，最后我们加上灯管的金属头和电线，完成效果。





可以说总体还是比较简单方便的操作，效果也还可，虽说比不上三维软件细腻，但是胜在简便。最后，总是一点就是，要想比较好的灯管效果，一定不会只是简单的加一些外发光就可以了，我们还需要画出灯管的体积感，这样才能有一个比较不错的效果。



最后分享一下源文件，谢谢大家观看，祝工作顺利，我们下次再见。

链接: https://pan.baidu.com/s/1cEZffK  密码: dj39
