【共享插件024】草丛
一个可以生成草丛的CorelDraw小插件。
插件见附件。
背景
这个插件的原始概念比较简单，就是想尝试一下使用单一形态要素来生成丰富（甚至有含义）的场景。这个插件的形态要素确实单一，只有一根弯曲的草叶子，基于几个参数的随机变化不停地复制。可以看到，计算机的单调能力也可以产生复杂的组织和变化。
功能
插件的功能只有一个：生成大量的……草。提供了若干参数来确定草的位置、数量、叶子形态、宽度、展幅、倾角，以及重力、风向、空气透视等环境要素。
插件加载方法
本插件不需要安装，打开cdr文档就能用；不出意外的话，也不需要加载说明和使用说明。如果用过以往发布的23个插件没有问题的，这节可以跳过了。
本插件内嵌在CorelDraw的.cdr文档中，不需要安装。打开.cdr文件，用户界面就会自动跳出来。如果没有，后面有解决方案。
插件是在CorelDraw X3上使用VBA开发的。事实上，“创意之代码”发布的所有插件都是在X3开发的，因为旧版插件可以在新版CorelDraw使用，而反过来不行。基于X3以前的版本开发的插件拿到高级版本上使用会出很多错，估计是X3对VBA模块做了大量改动造成的。所以X3就成了最佳选择。
尽量避免在X4使用本插件，因为X4的VBA与其他版本兼容性比较差，易出错。我没有装X4，也懒得专门为X4准备一个特别版本。
打开文档“【共享插件024】草丛04.cdr”。文件名末尾的“04”表示这个程序修改了4轮。为避免程序意外崩溃造成重大损失，每有关键改进就另存一版文档。

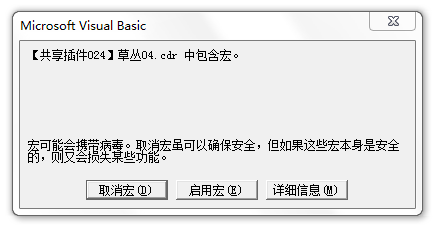

正常情况下，应该出现如下警告对话框（以X3为例）：
选“启用宏”，cdr文档打开，正常情况下，插件的用户界面应该跳出。
如果用户界面成功调出，可以忽略下面的内容直接跳到“使用说明”部分了。否则继续往下看。

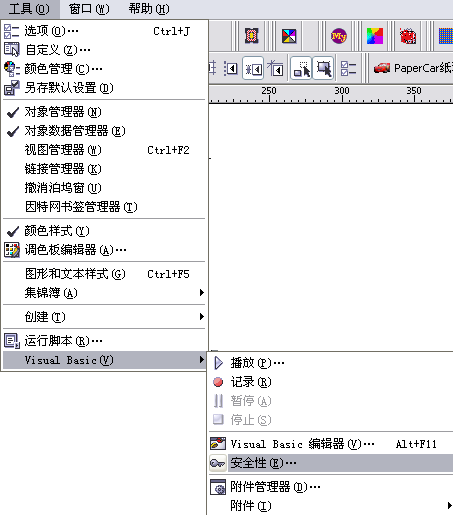

如果没出现上述警告对话框而是直接把.cdr文档打开了，并且没有出现用户界面，那是因为安全设置太高，把宏屏蔽了（插件以宏的形式运行）。解决方法：工具>>Visual Basic>>安全性：

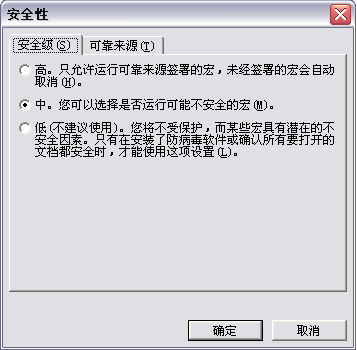

安全级别选“中”，然后点确定。重新打开.cdr文档。
尽量不要从资源浏览器中直接把本.cdr文档拖到CorelDraw界面中打开，因为有可能会造成警告对话框被隐藏到界面背后无法点击，从而造成死机假象。出了这种情况，资源管理器也会处于假死状态。有个解决方式是，把CorelDraw切换到最前端，然后打开一个其他软件（比如Word或Excel），点右上角最小化按钮将其最小化，多试几次，可以把警告对话框带到前面来。
插件在X7上运行的情况稍有不同。
在我的X7上，.cdr文档打开后没有跳出用户界面。这时可以通过两个步骤调出用户界面：

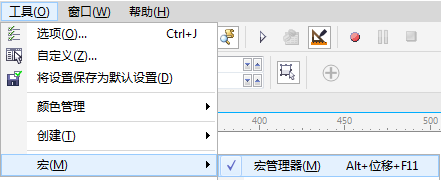

1） 工具>>宏>>宏管理器：
宏管理器加载后出现在界面右侧的泊坞窗位置：
2） 在宏管理器中双击打开“VBAProject”条目，找到ThisDocument下面的Document_Open，双击，打开用户界面。
使用说明

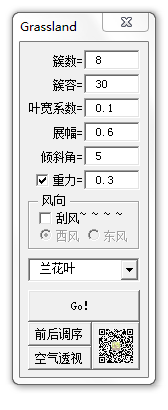

用户界面与以前的插件类似，能小则小。
跟以往的插件相比，这一个参数比较多，因为形态是完全单一化的，所以要靠各种参数来营造丰富感。

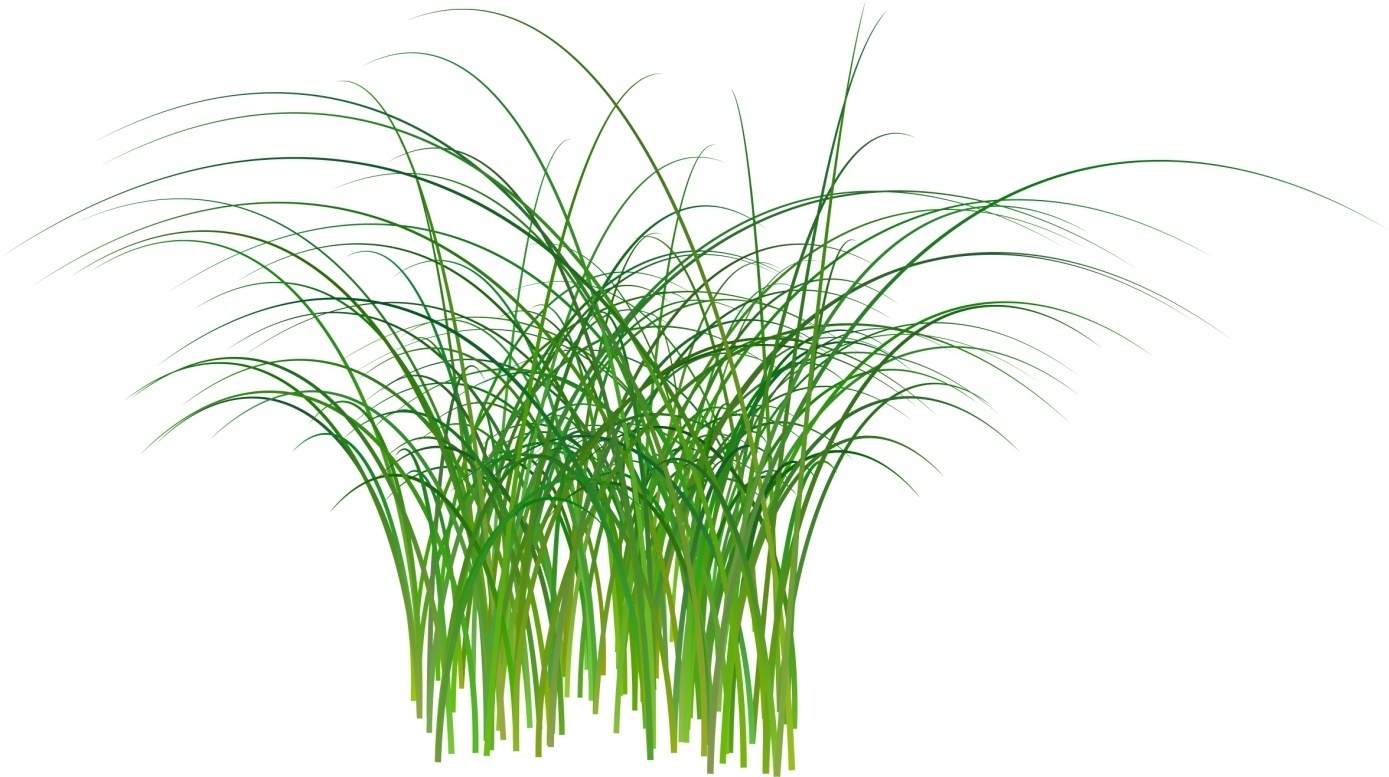

直接点“Go！”按钮，基于默认参数选项可以得到如下图所示的草丛。草的色彩使用下浅上深的渐变色，并带有一定程度的随机变化。
下面解释一下各参数的含义和用法。

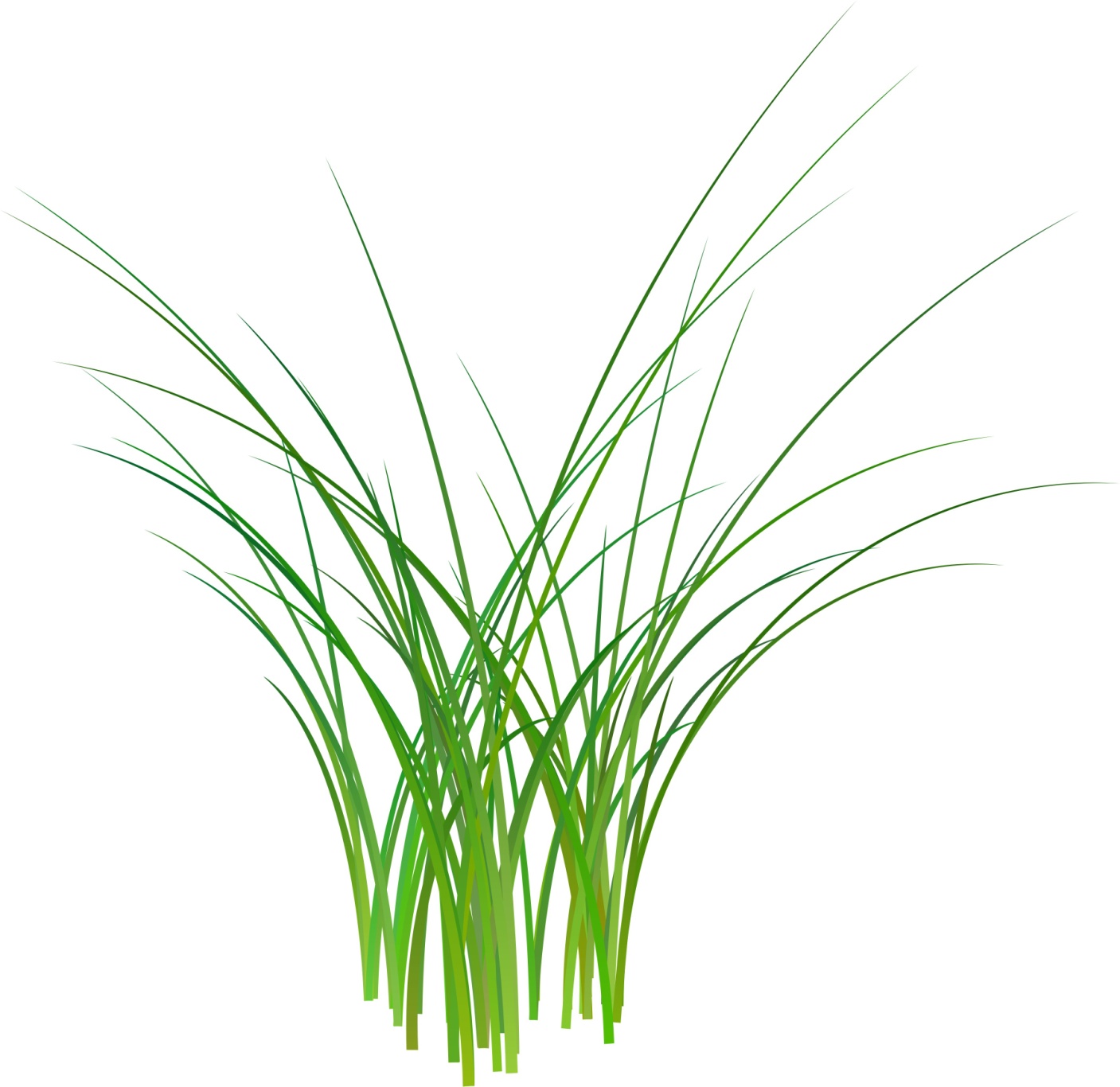

“簇数”和“簇容”分别指的是有几丛草、每一丛最多有几片叶子。真正的草一般都是一簇一簇扎堆生长的，这里也模拟了这个效果。簇容是每簇里面草的最大数量，实际数量在簇容的一半到最大之间的随机数。簇的根点范围设置为页面宽度的五分之一，草很多时并不是很能明确地区分出簇来。以下是一簇草的效果。
草叶子是一片一片生成的，但是一颗草一般都会有多片叶子。这个倒是，严格copy真正的草的生长状态，视觉效果达到即可。程序设置一片叶子在生成时会以40%的概率选择上一片叶子的根点生成，产生随机而不僵硬的效果。

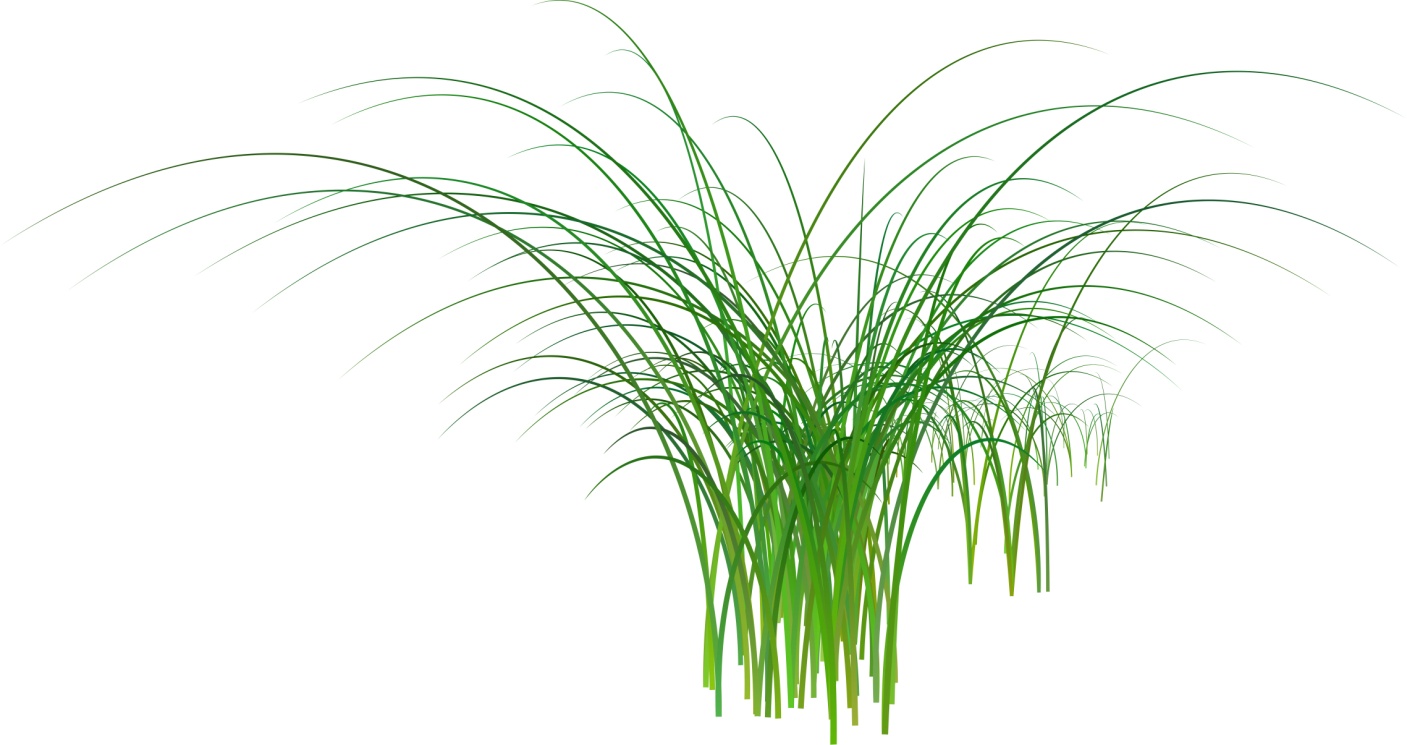

程序假设所有的草都生长在一个平面上，因此草根位置的Y坐标就代表了远近，根部越靠上的草就表示越远，因此也就被遮挡在其他（根部靠下的）草的后面，同时也越细越矮，以营造近大远小的透视感，如下图所示。
因此所有草的根部都分布在页面的下半部，页面的横中分线表示地平线，草们不会长到地平线以上。
簇数和簇容两个参数决定了草的数量，即草丛的茂密程度。

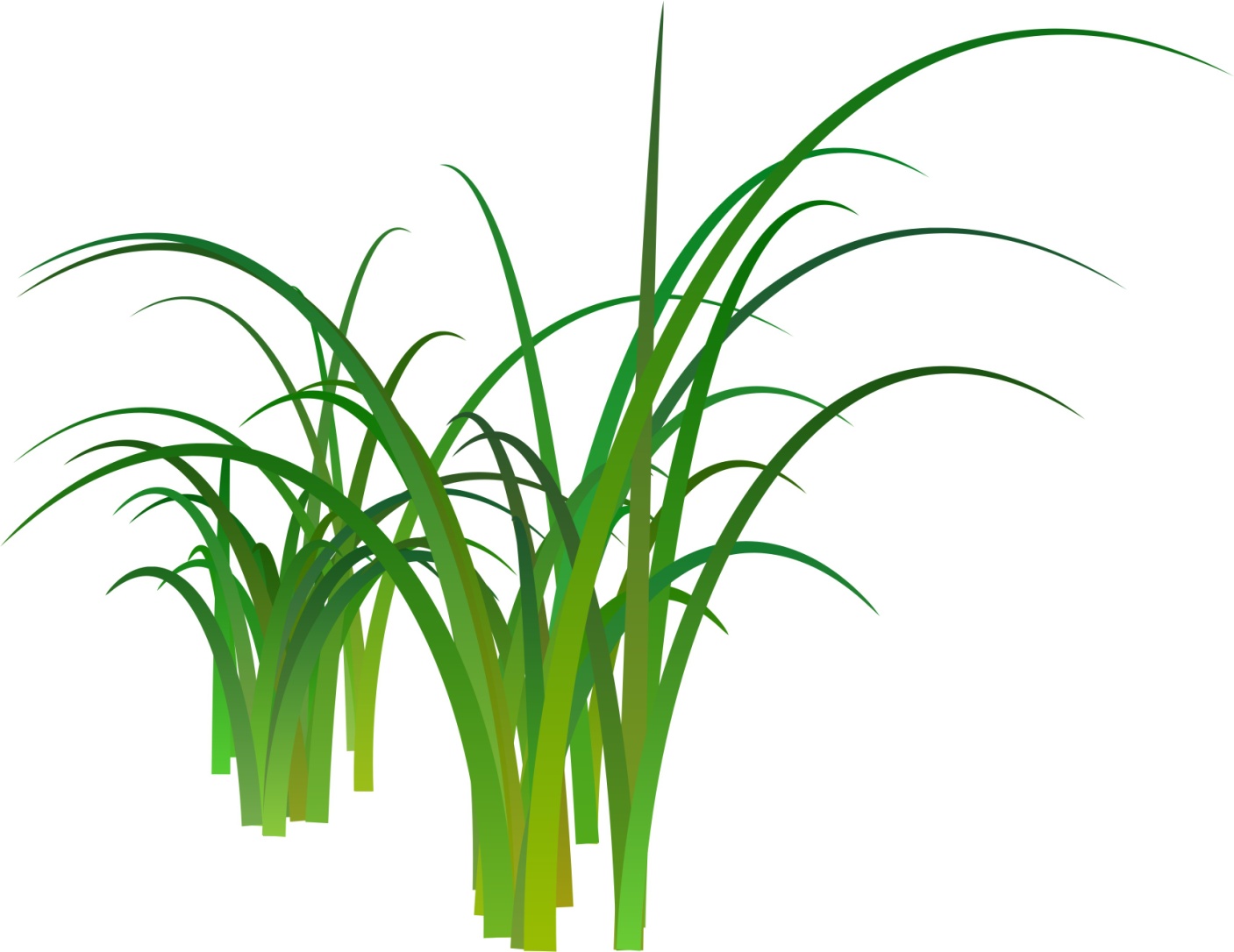

“叶宽系数”指定草叶子的宽度。这是一个相对的系数，默认值为0.1，测试几次就可以找到合适的宽度设置。以下是叶宽系数为0.4的两簇草。
叶宽不是等值，会在30%范围内浮动，并且随着距离的拉远跟整体一起缩小。

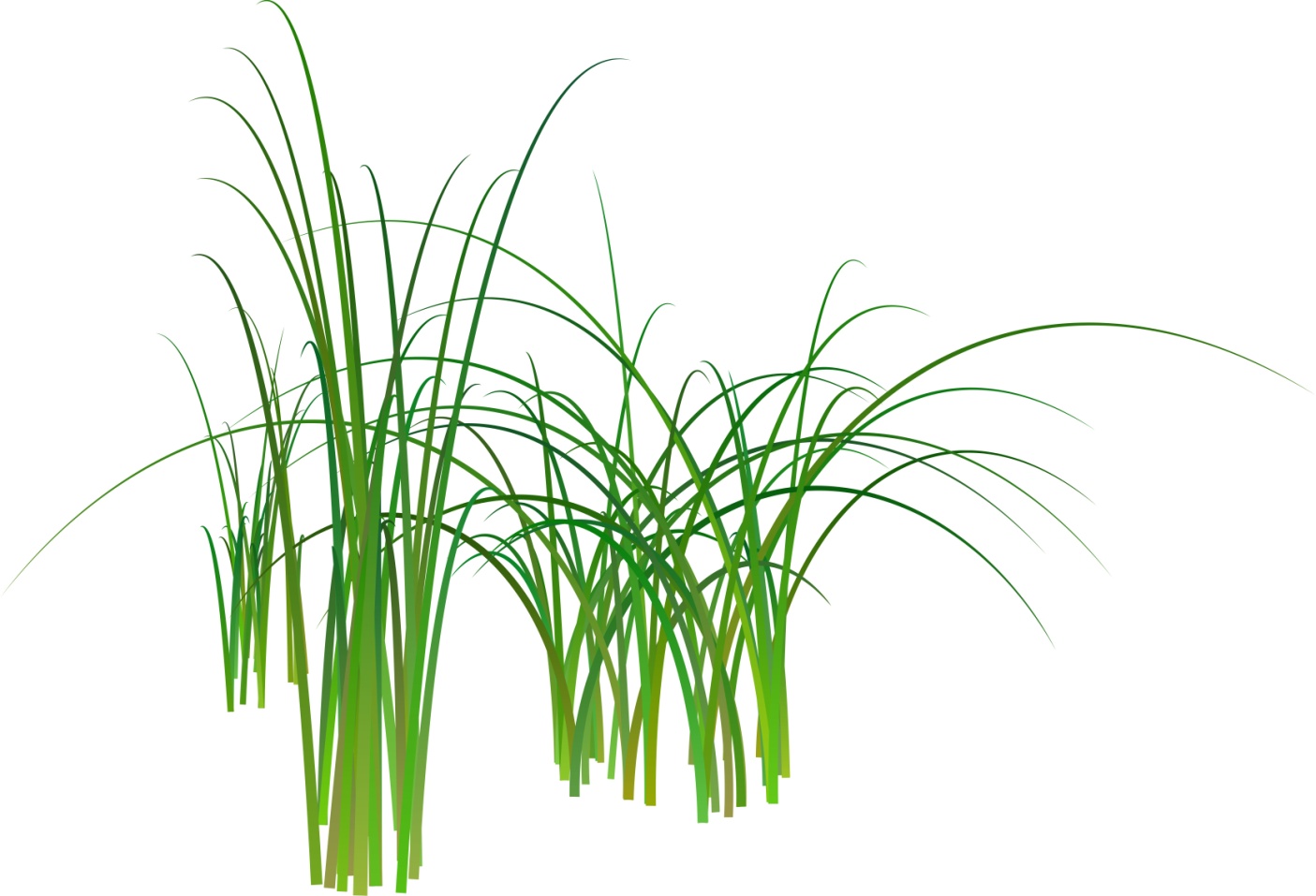

“展幅”参数会改变草的展开幅度，默认值为0.6。展幅越大，草的展开程度就越大；展幅越小，草就显得越直、越“挺”。下图左侧两簇草的展幅是0.1，右侧两簇草的展幅是0.8。
“倾斜角”是指草的根部与垂直方向夹角的最大值，实际的倾斜角会在这个值以内随机取值。下图分别为倾斜角为30度和60度的两簇草。
“重力系数”用于模拟重力效应，这个系数越大，草就越低垂，不堪重负的样子，否则就看起来很轻盈。

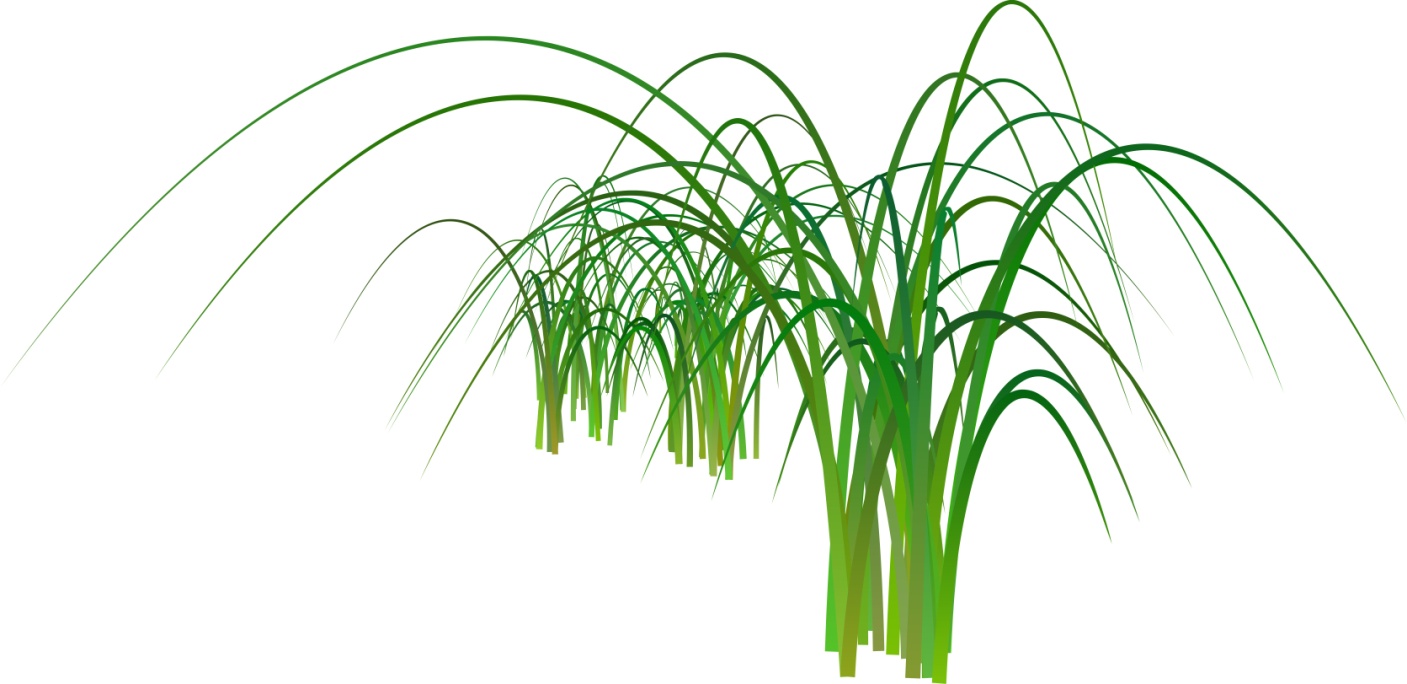

下图是重力系数为0.7情况（默认值为0.3）。
对比一下不考虑重力的情况（重力左侧的复选框去除）。

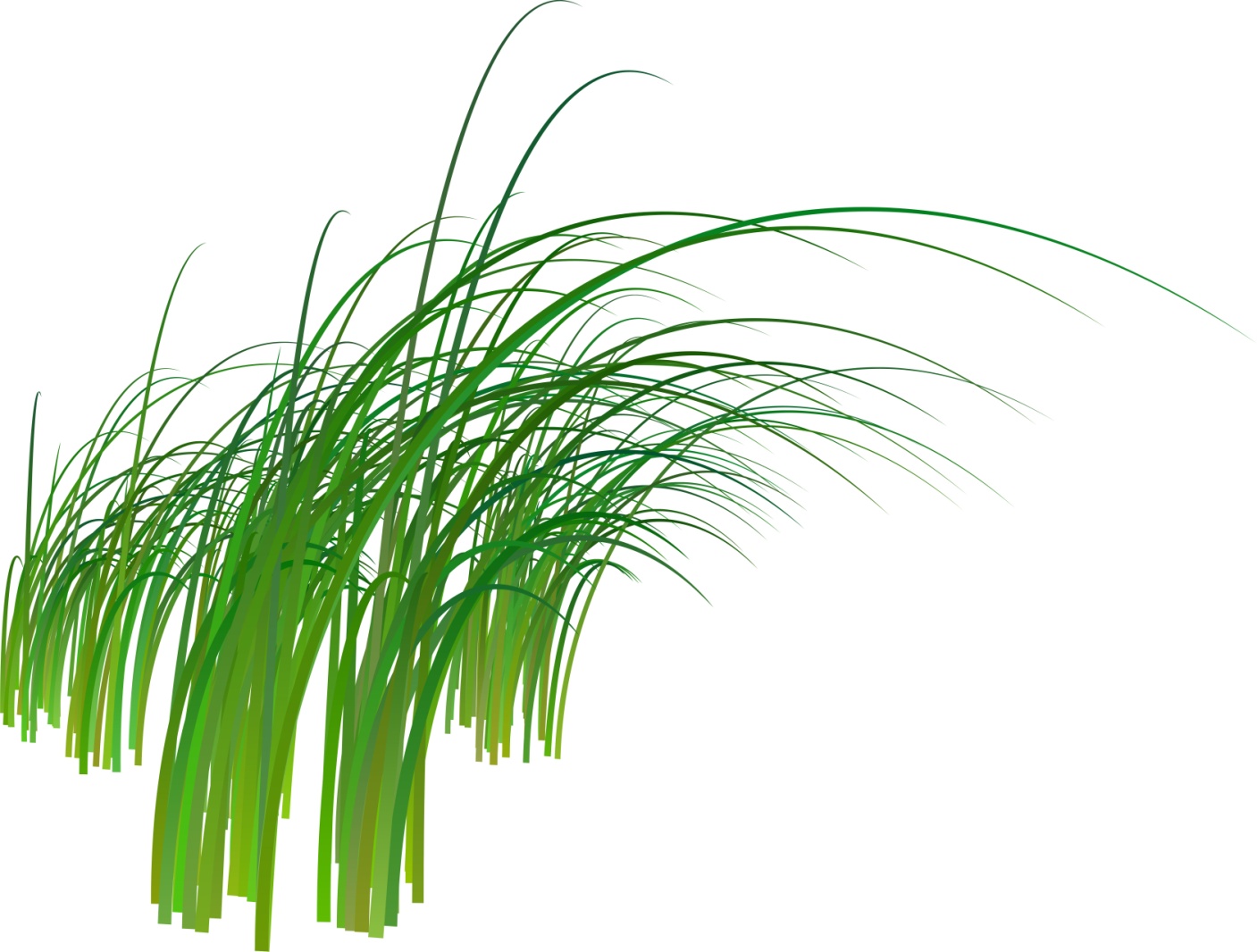

“风向”选中后，所有草都往一边歪，被风吹的。西风从左边吹，东风从右边吹。下图是西风。
草叶的形态有两个选项：兰花叶和流星叶。前述案例均为兰花叶，下图为流星叶。
流星叶的所有参数与兰花叶相同，只是整个叶子根部细，端部粗，看起来像流星。
其实还可以做出更多的草叶子形态供选择，只需替换一下单元形态的造型函数即可。多种不同的草长在一起应该是个很有生机的场景。
“前后调序”按钮用于调整草的前后顺序。使用“Go！”按钮一次性生成的草丛不需要调序，程序内部已经做过调整了；如果多次使用Go按钮生成草丛，就会出现远处的草跑到近处草前面的情况，应该进行调序。

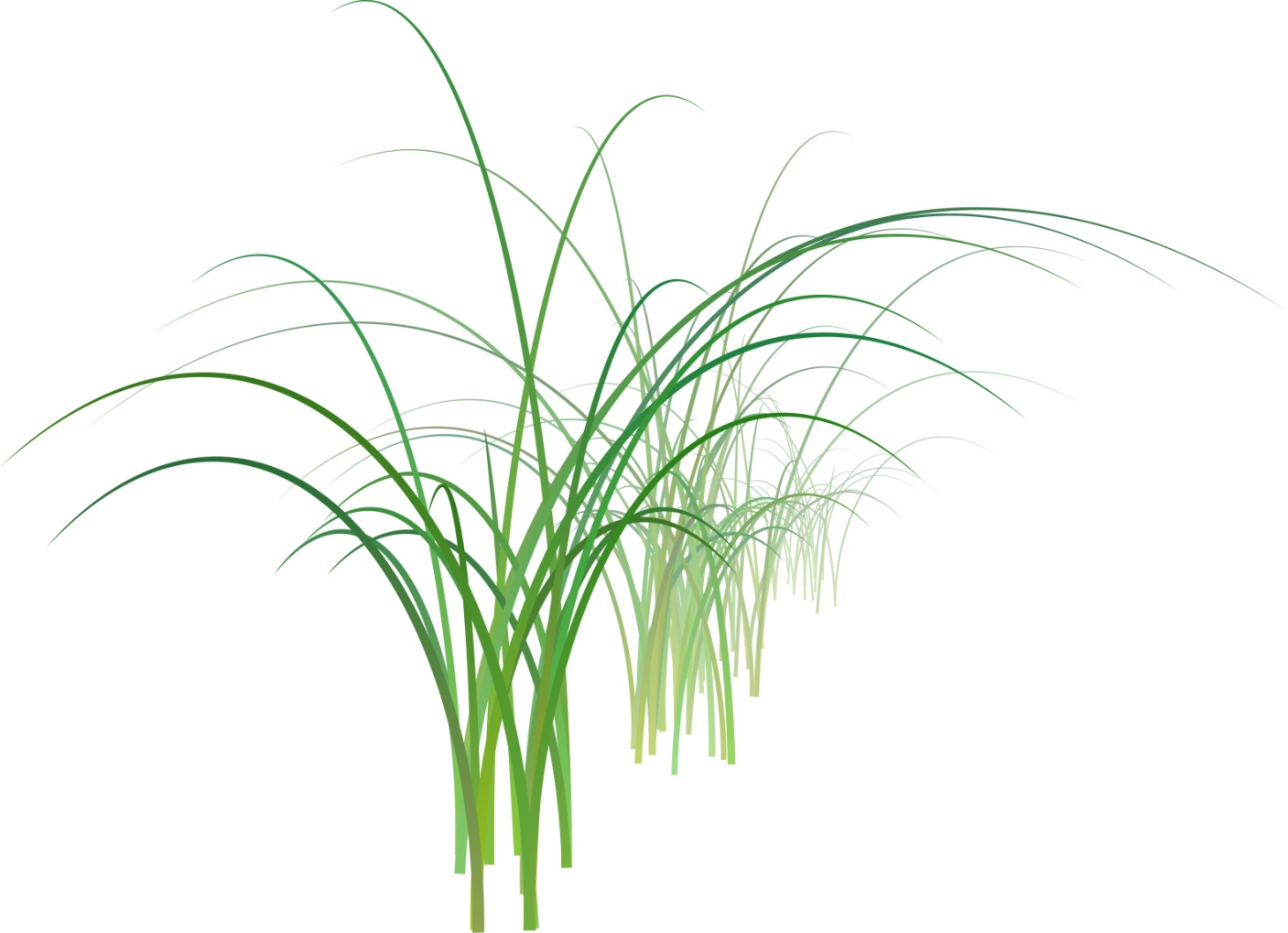

最后一个按钮“空气透视”的作用是使画面产生空气透视的效果，即近处清晰、远处模糊。对比一下增加空气透视效果前后的草丛——
这个插件属于对自然界形态的抽象与再现。从视觉形态中抽象出数学规律是个很有意思的工作，它可以强迫你对形态的本质进行最理性化的理解，和最简洁到位的表达，以及把形态形成过程背后的机制推演出来。
自然形态的建模已经进行很久了，2D和3D都有，各种植物和生物形态都有人在做。现在更有挑战的工作是对人类艺术形态的建模，作者发布过一个“蒙德里安”插件，即属此类。这种工作是自动化创意的基础。
Enjoy.
