CMF|色彩看不准？来了解标准灯箱的秘密

CMF设计军团 · 中国设计界最为专注的CMF原创型研究平台

>>>2017国际CMF设计大会<<<

众所周知

在摄影界

光的表现对象的呈现非常重要

▲图源来自B站

不同方向的光源照射到同一个模特身上

呈现出的确是完全不同的两个人

光源甚至会显著改变物体的颜色外观

▲《琅琊榜》里的头号坏人夏首尊，图源来自网络

夏尊一出场，导演就给了一个令人印象深刻的镜头

剧组在演员两侧采用了不同色温的光源照明

照得人脸一半青一半红

这一看就是坏人是不是？

夏首尊：我就问你怕不怕？

这件事的奥秘在于

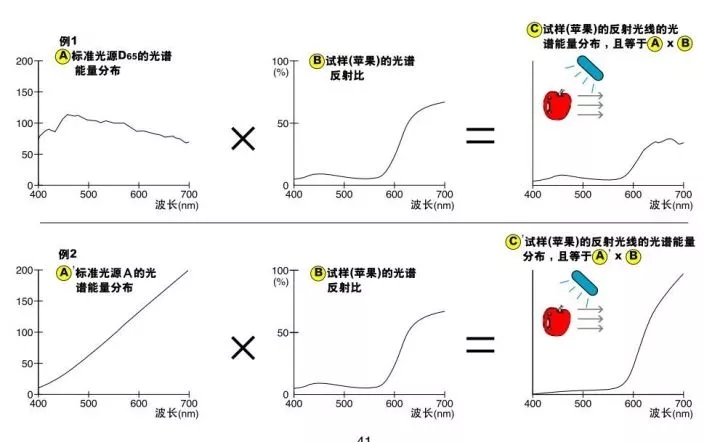

靠反射来显色的物体，呈色原理是这样的

▼

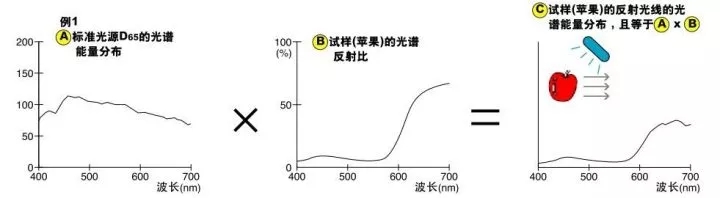

物体反射光谱=光源光谱×物体反射率

▲配图来自柯尼卡公司资料《精准的色彩交流》。

从日常经验来说，你也能直观的感受到，黄昏时跟大晴天、阴天相比，看东西颜色肯定是不一样的。这个叫做日光的时相。

那如果采用人造光源，是不是物体的颜色就可以一样了呢？

呵呵呵呵呵，谁跟你说人造光源颜色都一样了？

▲看一下上图有多少种光源？图源来自网络

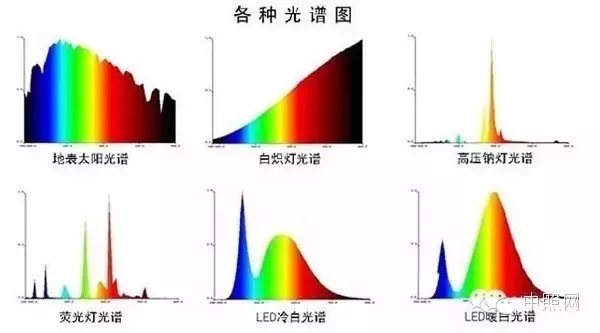

卤素灯、节能灯、日光灯、白炽灯、LED灯，以及户外的自然光，它们的谱线差异很大，颜色（色温）也都不一样

▲图源来自中照网

不过我们人眼有超强的自动白平衡能力，所以看起来完全感觉不到。

但如果是相机的话，这样复杂的光照条件，真是分分钟逼死强迫症的节奏。

如果是要在这样的条件下做人像摄影，最好带上反光罩（屏蔽外界光源干扰）+自带灯光（光源可控）。否则人脸上容易出现夏首尊那种“转调”（脸上色调有变化，青一块，红一块）的效果。

▲注意看女演员头上像扇叶子一样的东西，就是屏蔽杂散光+反射镜头光用的。（配图来自网络）

那保证白光的颜色一样，是不是就可以了呢？

不要忘了，还有一种同色异谱现象。即，颜色一致，但实际光谱内部却天差地远。这样的光源，虽然本身的颜色可以一样，但照在不同的物体上，物体的颜色却很有可能不一致。

即便看起来是同一个光源，物体的位置不同，也可能物体颜色不一致。

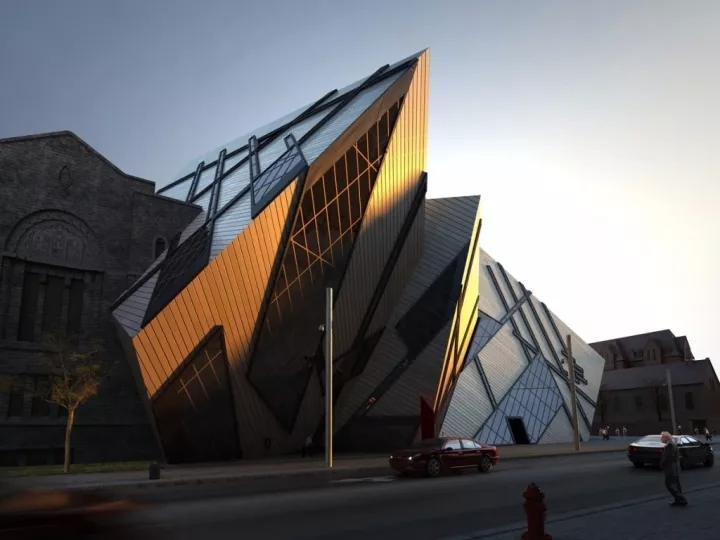

▲同样是户外自然光，在建筑物的阴影之下，由于太阳被遮挡，这个位置会接收到更多的来自天空的散射光。于是色温会偏高一点，具体说来，就是在这个位置的物体颜色会发青。图源来自搜狐。

总之，光源条件不同，观察到的物品颜色就有很大的差异。

▲同样的一个苹果，在标准光源A下面观察，就会更红一点。因为A光源的红光部分强度更高。图源来自网络。

复杂的光源条件，会给我们生产上管控颜色带来很大的不便。

有时候客户反馈有色差，其实是因为观察条件不同造成的。所以，要管控色差，首先要建立统一的观察条件。

那么，就用标准灯箱呗！

标准灯箱的意思，就是采用了标准光源的灯箱。从名字上来看，放出实物图就很好理解灯箱的含义了。

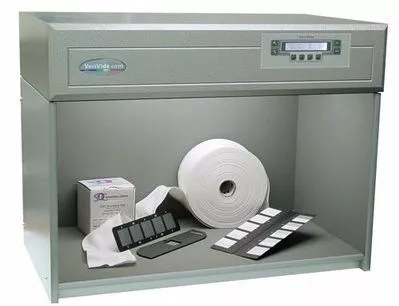

▲图源来自VeriVide

灯箱都会采用标准光源，就是规定了光源的种类、色温的光源。

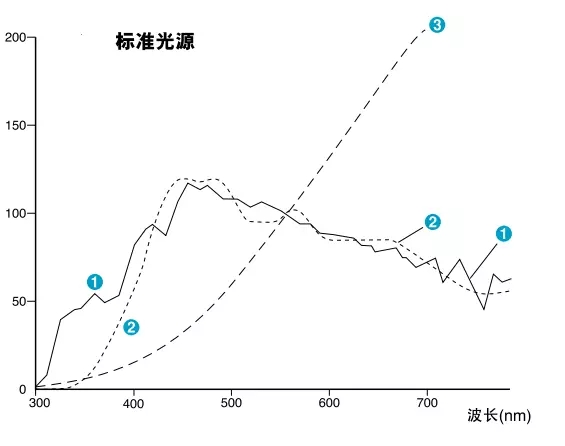

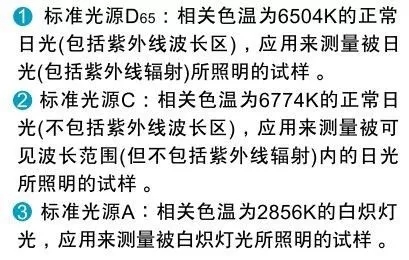

▲CIE规定的三种常见的标准光源：A，C和D65，来自淘宝

把符合规定的光源装在灯箱里，通过合理的设计（合适的照度强度，较为均匀的光场，不干扰颜色观察的中性灰背景），就可以得到稳定的观察条件，便于生产中对产品进行颜色管控。

这就是标准灯箱的作用。所以它的全称叫做“标准光源对色灯箱”。

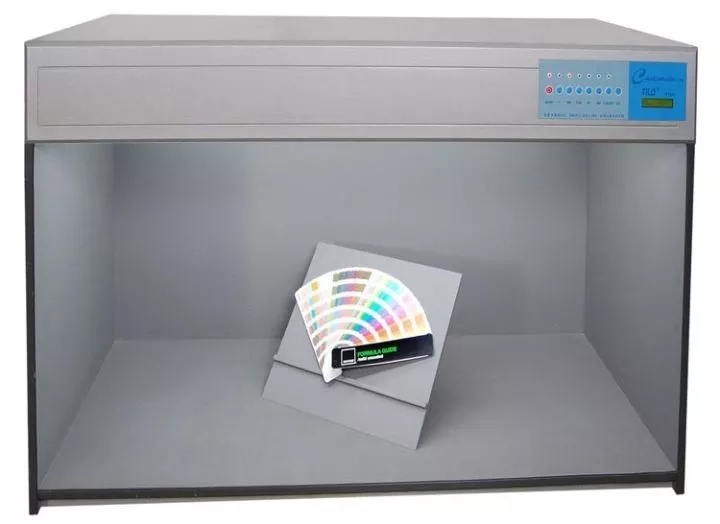

▲美国爱色丽X-rite家的一款标准灯箱，图来自淘宝

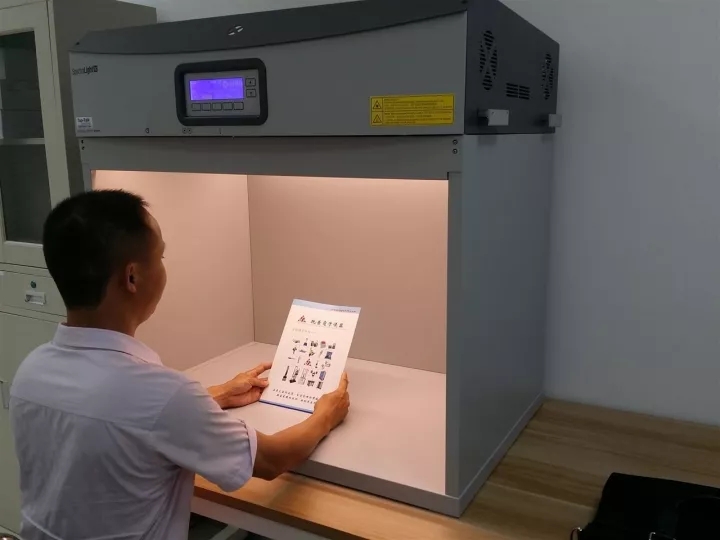

使用方法也很简单，把样品和色卡放到灯箱中对比就OK了。

▲图源来自爱色丽

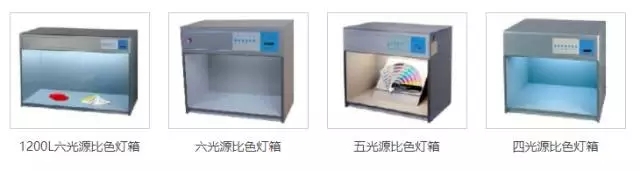

于是问题又来了，为什么都是标准灯箱，价格差那么多？一千多到好几万都有？

它们的区别主要有三点：

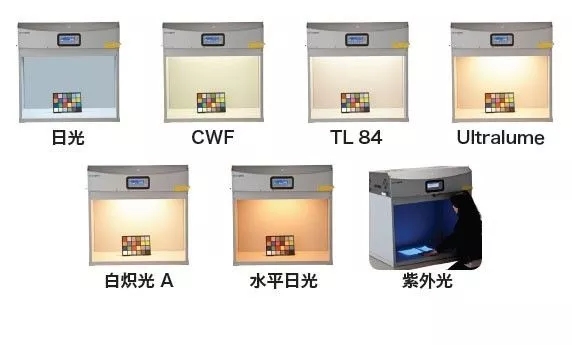

一、灯源的种类和数量

普通的标准灯箱至少有三到四种光源。一般都会有最常用的标准：D65（色温为6500K的日间白光，是CIE推荐采用的比色标准）。

▲图源来自彩谱

这个数量当然是多多易善，因为不同的客户往往会有不同的要求。价钱当然是越多越贵啦~

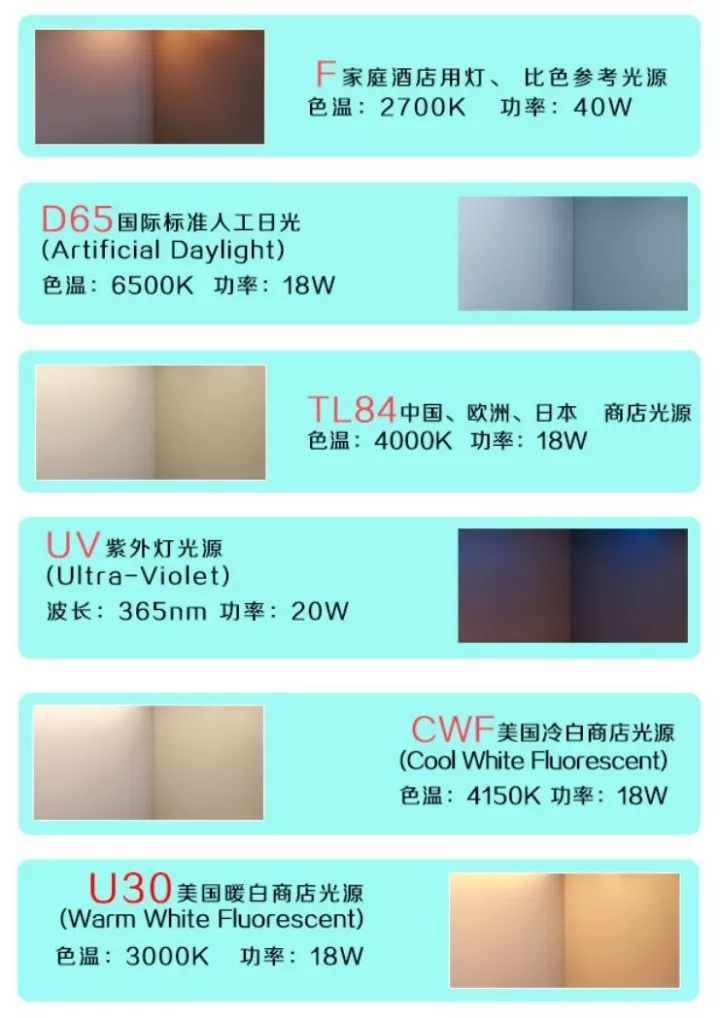

下面是几种常见的标准光源介绍：

▲图源来自淘宝

二、尺寸大小

这个好理解，当然也是越大越贵~

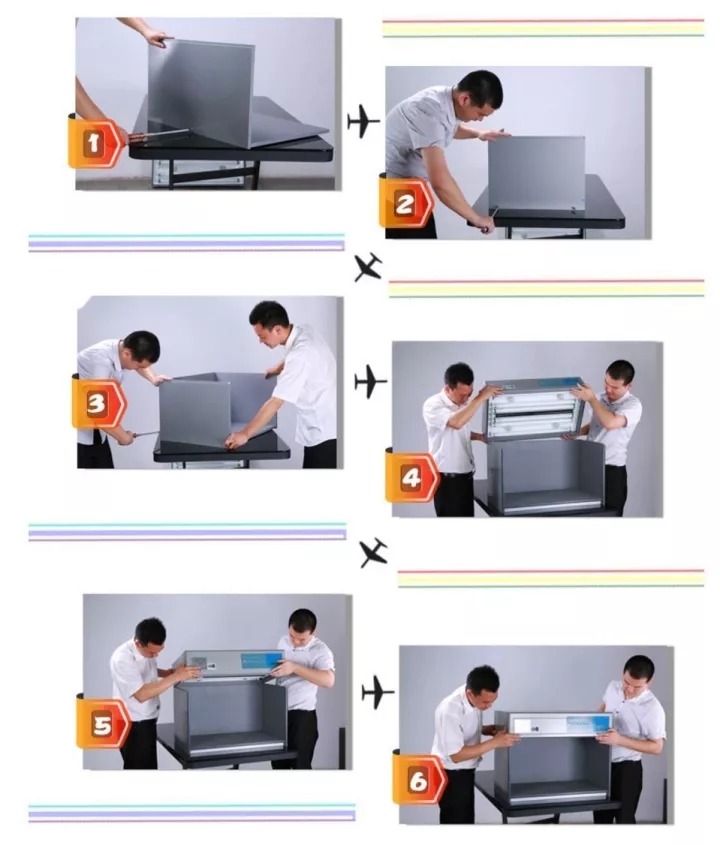

▲一个国产品牌的标准灯箱安装图

看起来也不复杂，对不对？

反正就是用个铁箱子把灯源框起来而已。。。

主要的技术含量都在灯那里。

尺寸如果特别大，做灯箱就不合适了。。

图源来自万能的淘宝

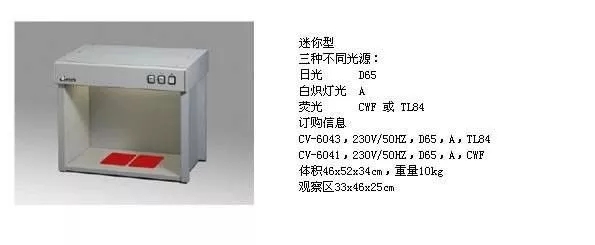

但很多时候，各种原因使得迷你型灯箱也有市场需求。

▲图源来自Byk

当然，也有大的灯箱。

▲图源来自3nh

三、性能

要让灯亮起来，是容易的。一追求起细节的掌控，投入的成本则可以无穷无尽。从性能上来说，我觉得比较重要的有几点。

一个是光场的均匀性。

光源发出的光，应该经过散射装置，形成一个均匀的漫反射光场，避免过亮、过暗、在样品上形成光斑。一般会要求灯箱内均匀性达到80%以上。

另一个，灯源质量好，色差小，显色指数高，寿命长。

灯源质量以D65为例，虽然都标注的是6500K光源，但实际上灯源的色温是做不到刚刚好6500K的。一般会有+/-500K的误差。这个误差还会随着使用时间的累积而增加。所以有些厂家会在出厂的时候把误差管控得小一点，以保证长时间的使用后误差还在标准之内。

显色指数好的意思，是指灯源和标准灯源的谱线重合度高。谱线越像，显色性就越好，样品在这个灯源下的颜色就越准确。这是一个非常考验厂家技术的参数。一般来说买贵的灯，这个指标会比较有保障

寿命长就好理解了，灯源配件也很贵的好不。。。

如果可以的话，选那种启动速度快，散热性能好的灯箱。

因为你可能会在各个灯源之间切换，每换一个灯，都要等着预热的话，效率真是太低了。而散热不好的灯箱，用一段时间可能会为了保护过热的灯源而自动断电。。。

想想你正忙得不可开交，突然灯熄了！等它凉了才能再开工。。。就问你心不心塞。。。这个用户体验真的是太糟糕了。

或者有可能大夏天你开着电扇工作但风扇吹的不是你而是灯箱。。。热风呼呼往你身上招呼。。。不要问我是怎么知道的

再奢侈一点，可以选择照度可调的灯箱。因为不同的测试需求会需要不同的照度。比如，在印刷品之间做精确对比的时候，最好照度高一点，容易分辨出微妙的色差。但印刷品和显示器上的RGB源文件做对比的时候，最好照度低一点，因为显示器的亮度往往不会太高。

再强迫症爆发追求各种细节，就是X-rite这种：自带光线传感器实时监控照度、色温变化。可以根据情况调整照度，还能把这个参数记下来，方便比较、统一不同的灯箱之间的细微差异。所以这类灯箱真的是hin贵hin贵。。。

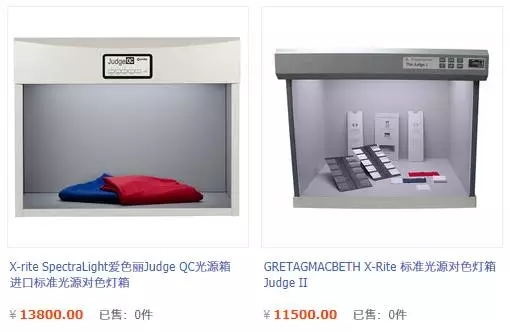

▲土豪随意，图源来自淘宝

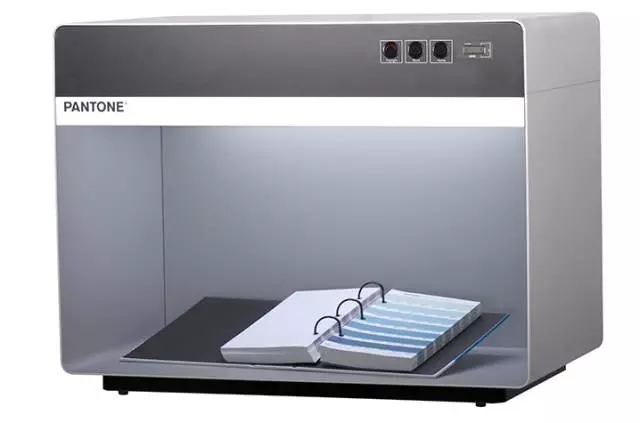

最后还有，即便是这种工业用的设备仪器，也是可以从CMF方面提升颜值的有木有：

▲图源来自彩通

好了！今天就到这里，下次再聊聊其他色彩相关的设备，再见~
