CDR制作箭头流程图

箭头流程图主要由矢量图和连接符组成，通过图形之间的顺序阐述的一个过程，应用也是非常广泛，有些软件中会自带流程图，对于CDR这款矢量绘图软件来说，手动制作流程图是简单且高效的。首先CorelDRAW中就为用户提供了多种箭头形状，使用这些箭头形状能够快速制作出各种自己想要的效果，本文，小编就使用CDR中自带的箭头形状，制作矢量箭头流程图，效果也是很不错的。

步骤1：鼠标左键单击并悬停三秒“多边形工具”，在展开的多种形状工具中选择“箭头形状”，属性栏中会显示相关选项，单击“完美形状”挑选器按钮，然后从列表中选择第一个箭头形状。

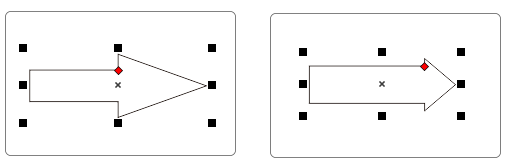

步骤2：在页面中按下鼠标左键并拖动，松开鼠标后可绘制出选择的形状。移动“轮廓沟槽的菱形手柄”的位置，可以改变箭头的外形，这个根据需要自行调整。

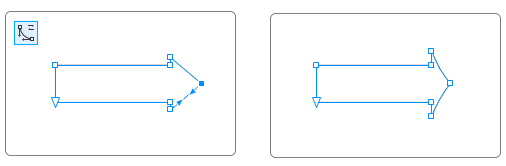

步骤3：选择箭头形状，Ctrl+Q转曲，按下F10，使用“形状工具”结合属性栏“转换为曲线”功能改变曲线形状，如下图所示。

步骤4：填充任意颜色并去除轮廓，然后按住Shift从右向左复制（因为图层顺序的原因），也可以从左向右复制，但之后要调整顺序（调整顺序快捷键：从左到右可以依次按下Ctrl+End）。

步骤5：先复制出一个，然后按下Ctrl+R等距复制多个，如下图所示。

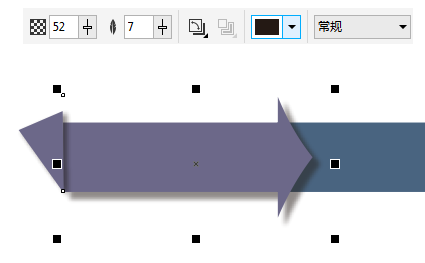

步骤6：用贝塞尔工具绘制小三角形，放在流程图左侧，保持完整性，然后添加阴影效果，并调整参数。

步骤7：分别复制第一箭头的阴影效果，复制方法：先选择要添加阴影的对象，然后点击阴影工具，在属性栏中点击“复制阴影效果属性”按钮，出现黑色箭头时，单击要复制的带有阴影效果的图形即可，以后的每一个图形重复此操作就好了。

如果觉得这么做麻烦，也可以在一开始就应用阴影效果，全选图形和阴影，然后再Ctrl+R等距复制，小编之所以这么做，是想让大家学习复制阴影的方法哦。

最后，添加文字，以同样的方法等距复制，箭头流程图制作完成。

更多CorelDRAW图文教程可以咨询CDR中文官网在使用上寻求帮助，在设计中激发灵感。
