《荒野机甲》2D+3D创作教程

大家好，又是我jinno（宁振），目前在腾讯做游戏原画设计的相应工作。这次的教程是应火星网编辑的邀请制作的一个场景概念教程。在这里也分享给大家。

这次的这幅作品是我自己业余时间的一张练习场景。主要运用了2D+3D结合的创作方式。这种创作方式在外国已经很流行了，特别是在概念创作领域。因为3D物件可以随意的摆放位置，造型，角度等，对创作效率的提升很高。另一方面3D也可以实现很多手绘难以表达的材质效果，真的是事倍功半。我自己也是刚刚接触，希望可以和大家多多的交流。

下面进入这张《荒野机械》的教程讲解。

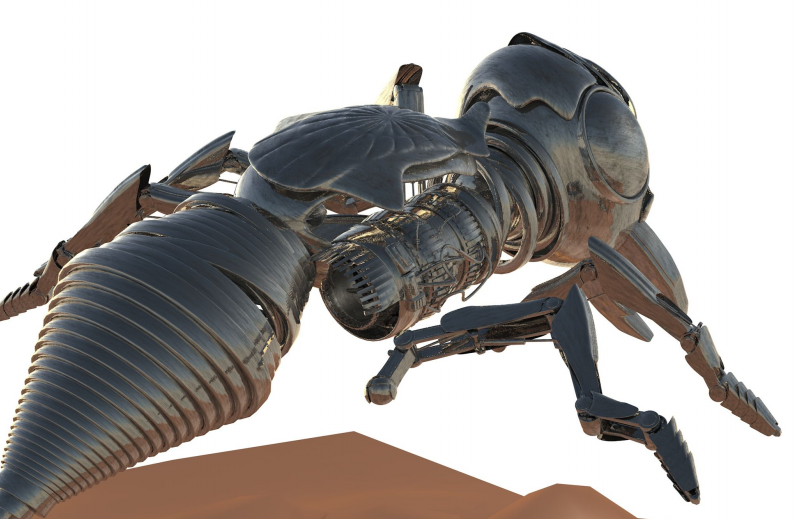

1.这张概念图的主体可以看到是一个废弃的蚂蚁机械。其实一开始是我自己做的一个3D机械练习，做完之后比较有感觉就直接拿来做了这张概念图。可以看到我在3D阶段已经制作好了机械蚂蚁的全部细节，这样概念图绘制的时候可以省去相当大的工作量。





2.在构思了一个基本画面布局后，我直接在3D软件里（MAYA 3DMAX 都可以）开始摆放废弃机甲的造型。而在这里也体现出了3D软件的优势，你可以不断调整视角的位置，来寻找最好的画面构成。而不需要像2D绘画一样，角度一变就要重新画一张新草图。所以在3D里的调整成本是很低的。而我在这里大致确定了一个视角效果，机械蚂蚁在前景中，远处有沙暴袭来的感觉。



3.基本的画面布局和主体机械造型确定之后，我开始制作不同种类的材质效果。

我设想的这个机械蚂蚁 应该是被荒废遗弃很久的。所以不应该是那种镜面反光的金属效果。反而应该是破旧斑驳，表面有很多锈迹，油漆都脱落的感觉。



类似的效果可以先搜索一些素材参考图，不要盲目的就开始绘画

我观察思考之后觉得如果要实现这种效果，起码要有表面油漆层 底层金属层

外加一些锈迹层 3层的效果来实现。







所以这里我直接用材质球实现了3种可能用到的效果。角度相同，然后再统一导入到PS中做处理。

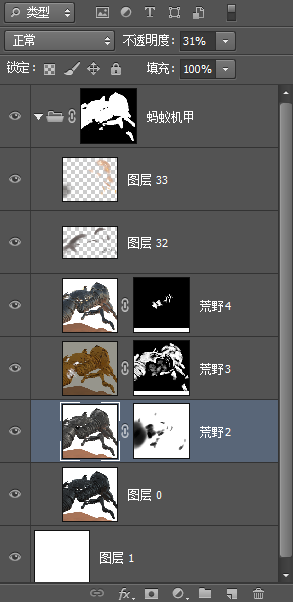

4.在PS中根据机甲各个部位的不同，选择不同的材质表达。基本上机械内部 还有发动机的部分都是不会上油漆的，更多的保留了金属材质的感觉。而机械的外壳部分则大部分为黄色油漆，但是也有很多细微的磨损痕迹。运用PS图层里的遮罩功能很好实现。



5.到这一步主体的机甲已经初步刻画完成。可以把画面其余部分铺上。基本先是明确一个大题色调，然后确定一下光影的效果。我这里为了把视觉焦点集中在画面中心的部分，所以刻画了阳光照射在地面一部分的效果。也运用光影重新分割的画面。远处的天空和远景，因为要刻画出沙暴袭来的感觉，所以整体都是偏灰的一个色调。



6.这里我在机械上添加了一个坐着的少年，给画面增加一点人类活动的气息，而且这个角色的加入也很好的为画面增加了一个视觉“点”的元素。让观众的视线更容易落在机甲头部附近的这个区域内。并且这个角色所处的位置也正好位于画面黄金螺旋的焦点附近，添加在这里也起到了很好的稳定画面的作用。

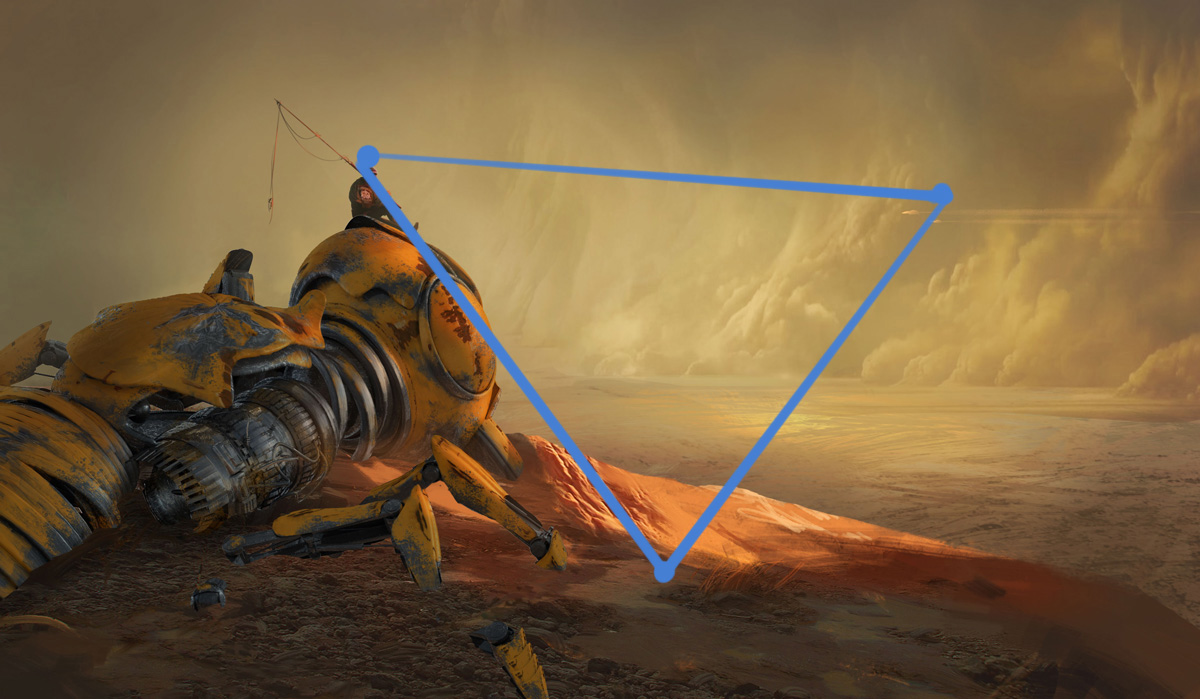

7.这一步我着重刻画了远景的沙暴效果，，那种漫天而来的沙暴席卷整个大地。这里刻画时也可以先找一些参考图，避免盲目落笔。同时在少年眼神望向的区域我增加了2个平行飞过的飞行器。原因一是增加整个画面的戏剧效果，和紧张感（沙暴要吞噬飞行器）。原因二是和少年的目光方向想呼应，形成一个画面中心的倒三角结构。这样整个画面的核心内容可以形成一个闭环，使观众的视觉始终在这个三角中循环。





8.最后进入细节刻画和调整的阶段。

主要是增加了对前景地面的刻画。一些枯草的刻画，丰富一下地面的材质效果。

同时在机甲和地面衔接的部分也增加了枯草，来做一些过渡和衔接。然后就是通过观察，我发觉画面左边有一些过重了，所以在右边的前景增加了一些虚焦的枯草效果，适当平衡一下画面。



到这里基本这幅概念图的绘制就已经完成了。希望这样一种2D结合3D的创作方式能给大家带来一点点启发。也欢迎大家和我相互交流。

 

以后有新的作品大家可以去我A站的主页：https://www.artstation.com/artist/jinno-ning
